Скачать Серия 2.440-1 Выпуск 1. Рамные и шарнирные узлы балочных клеток и примыкания ригелей к колоннамДата актуализации: 10.08.2017 Серия 2.440-1

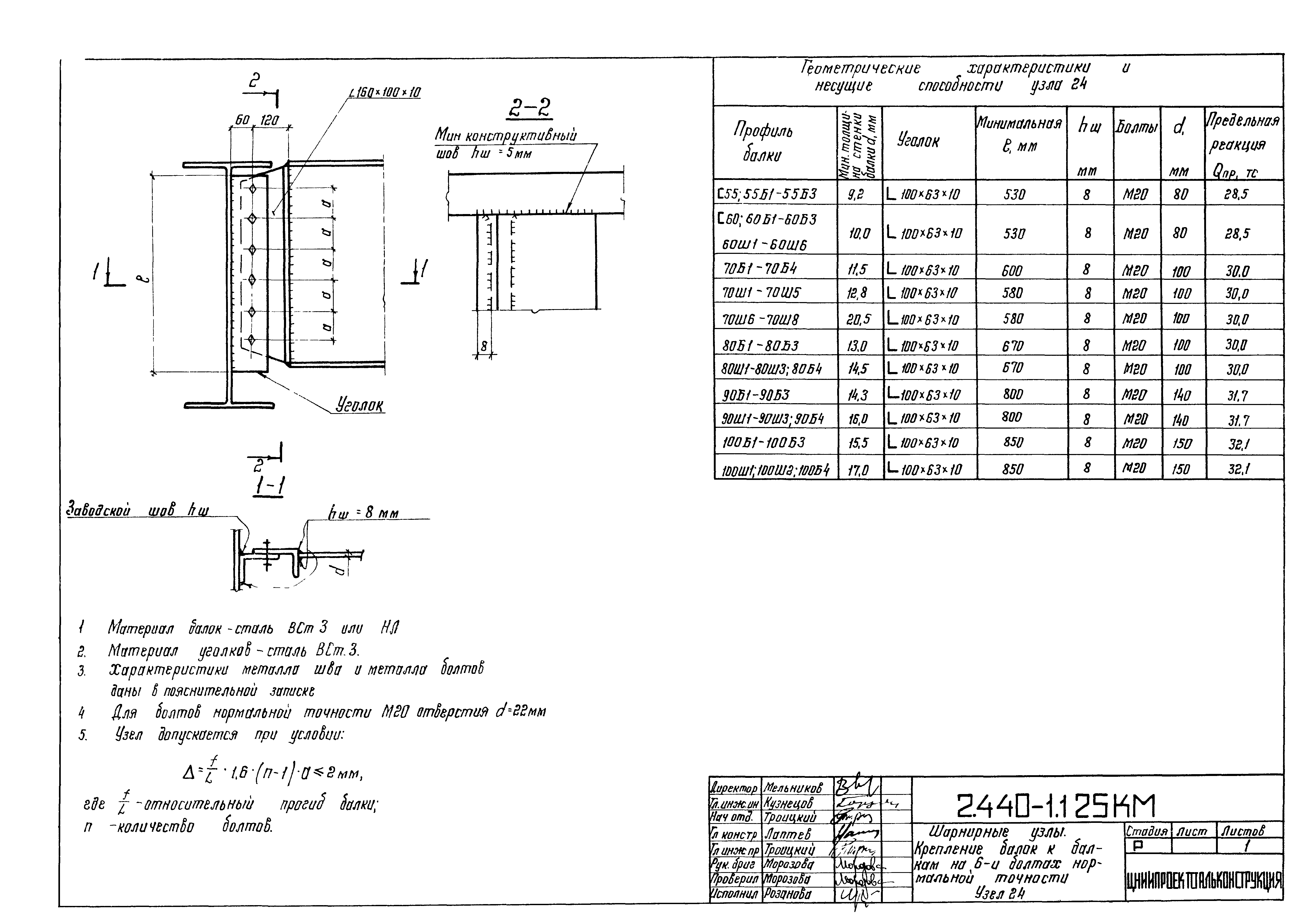

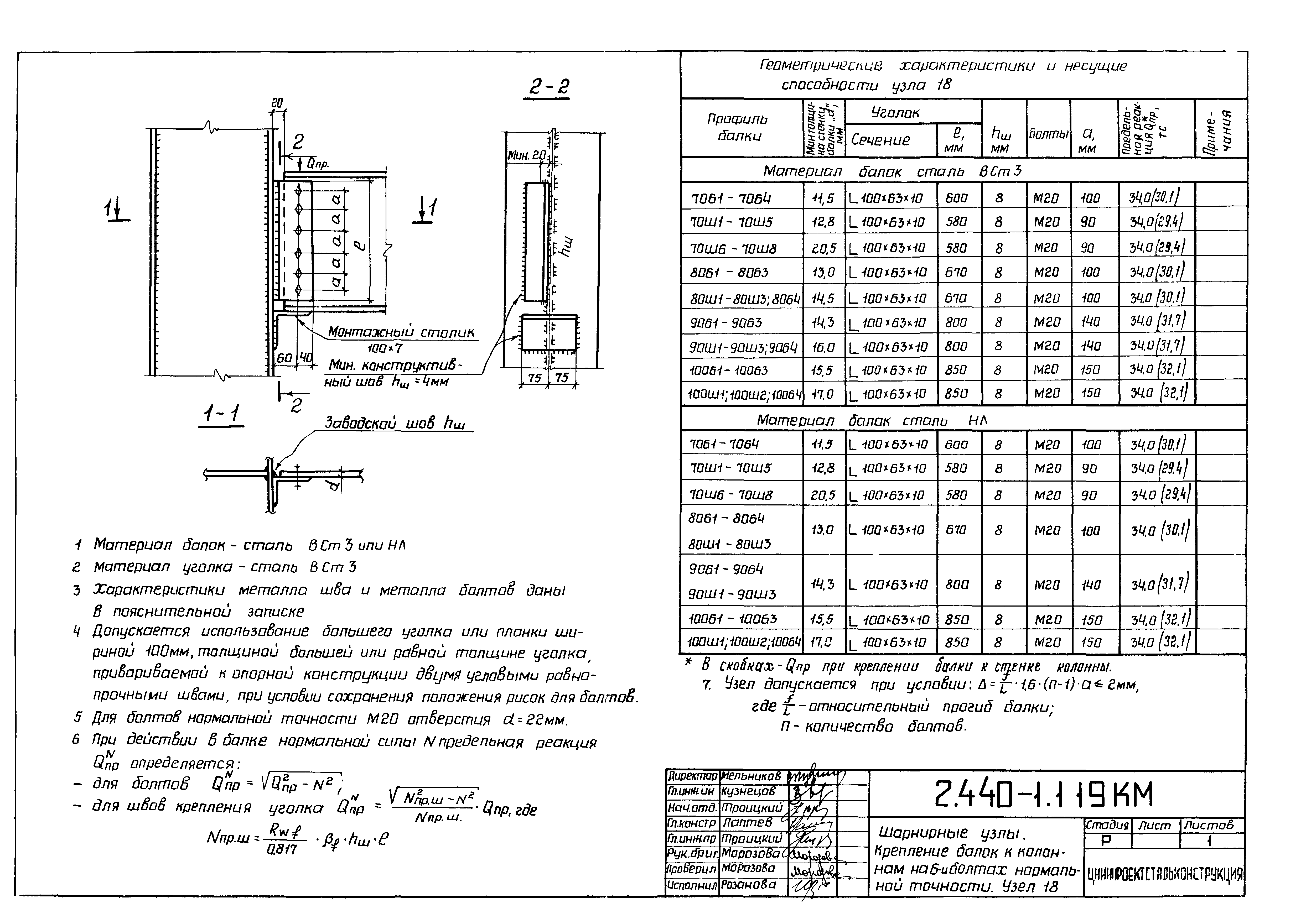

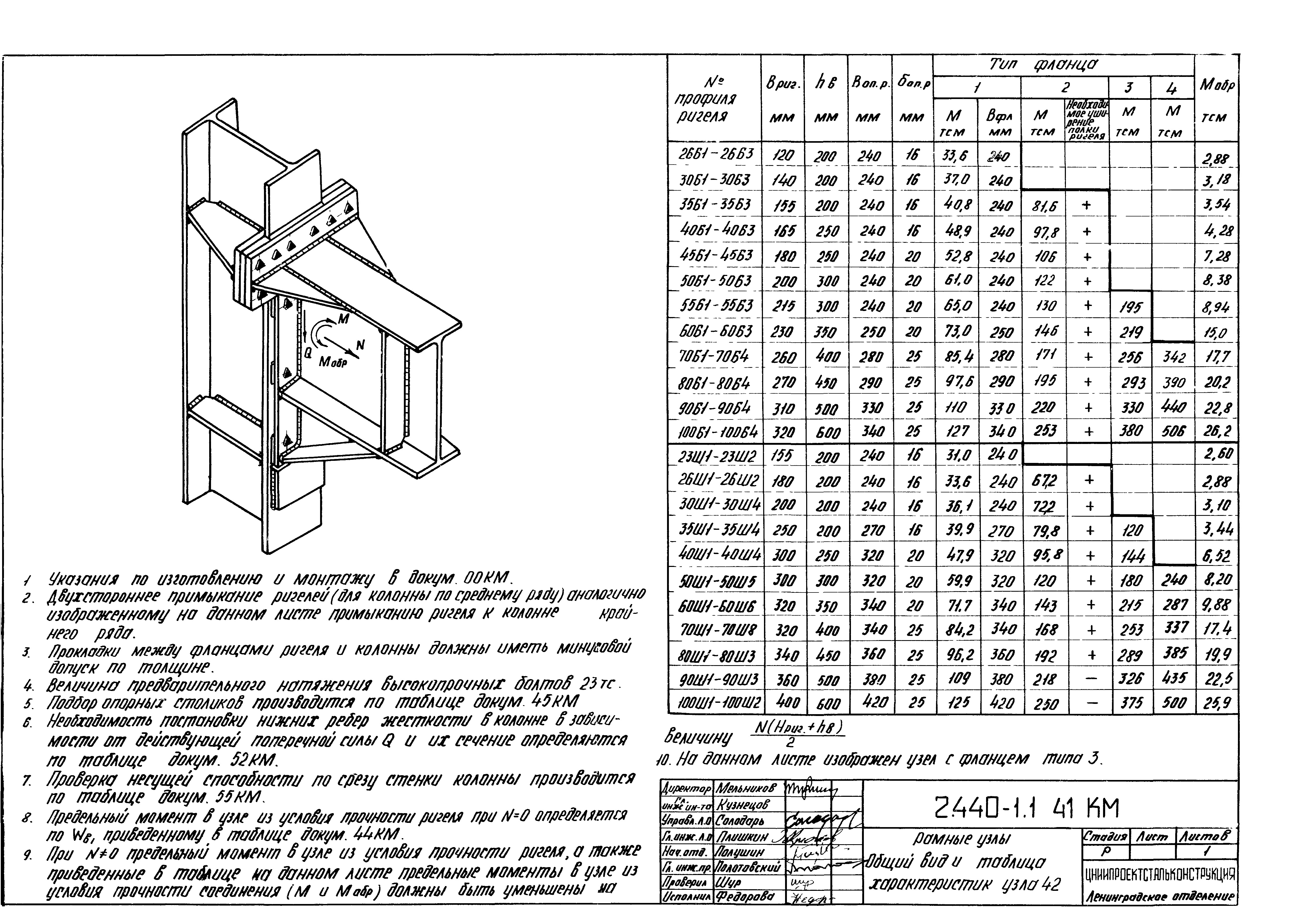

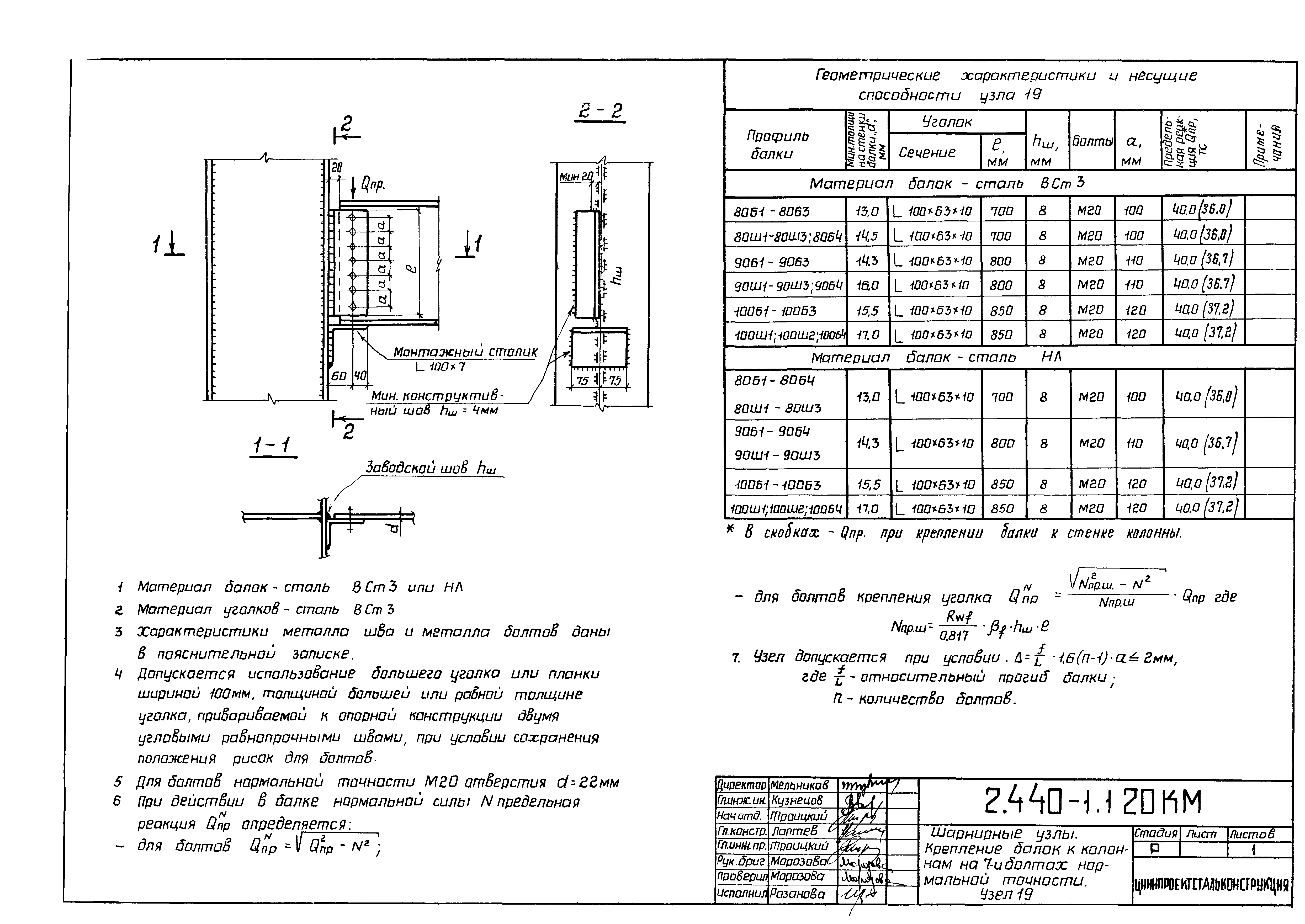

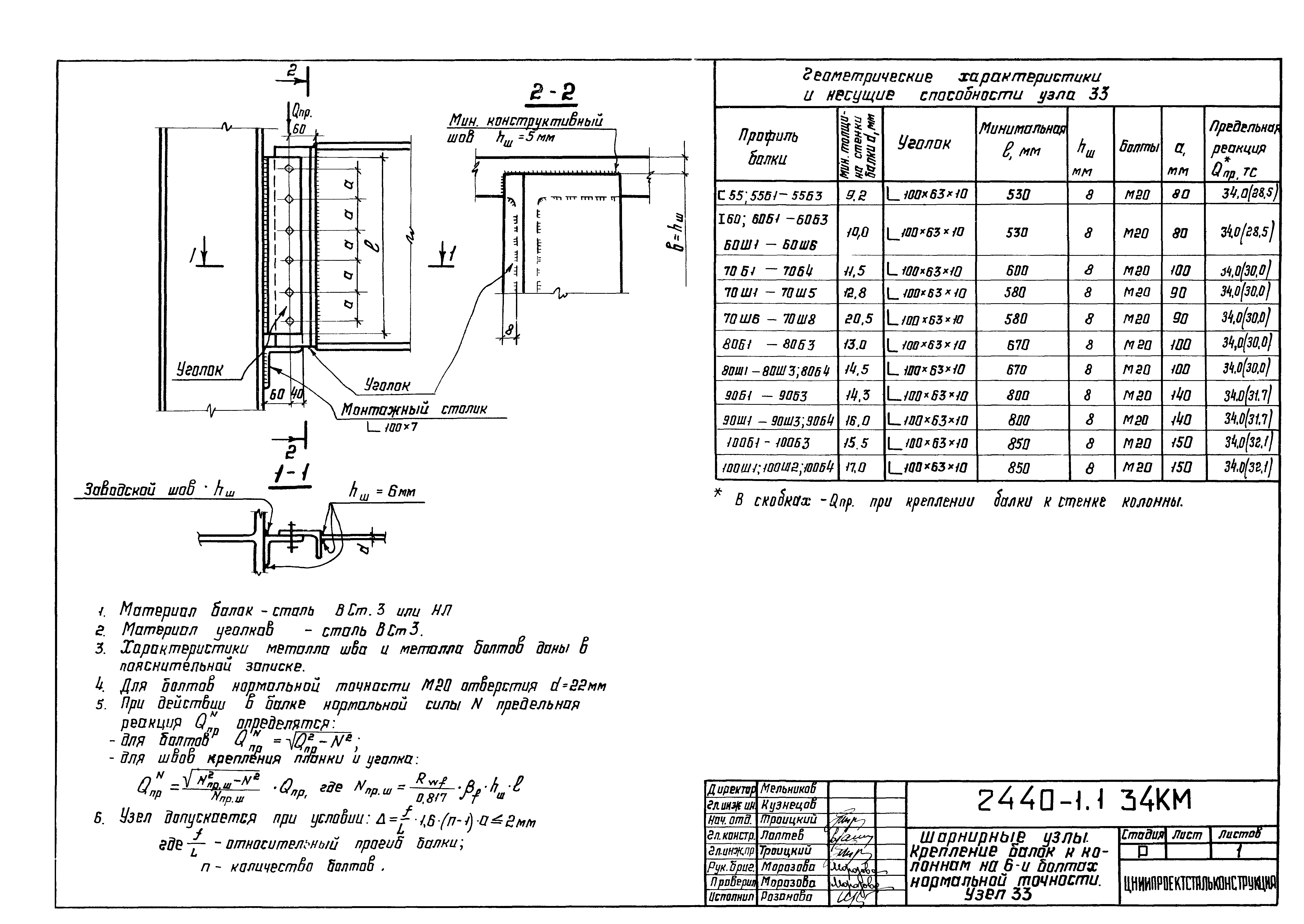

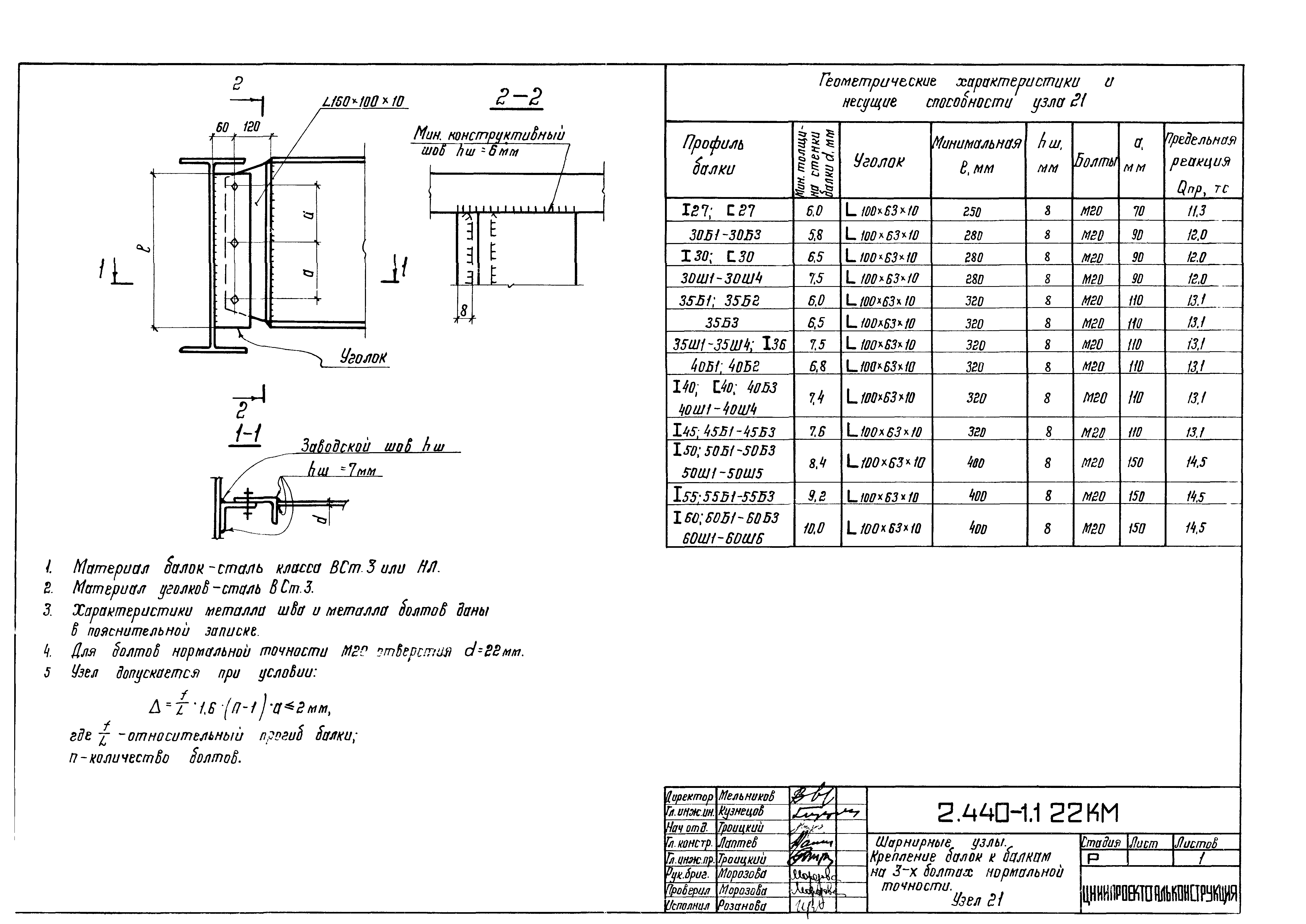

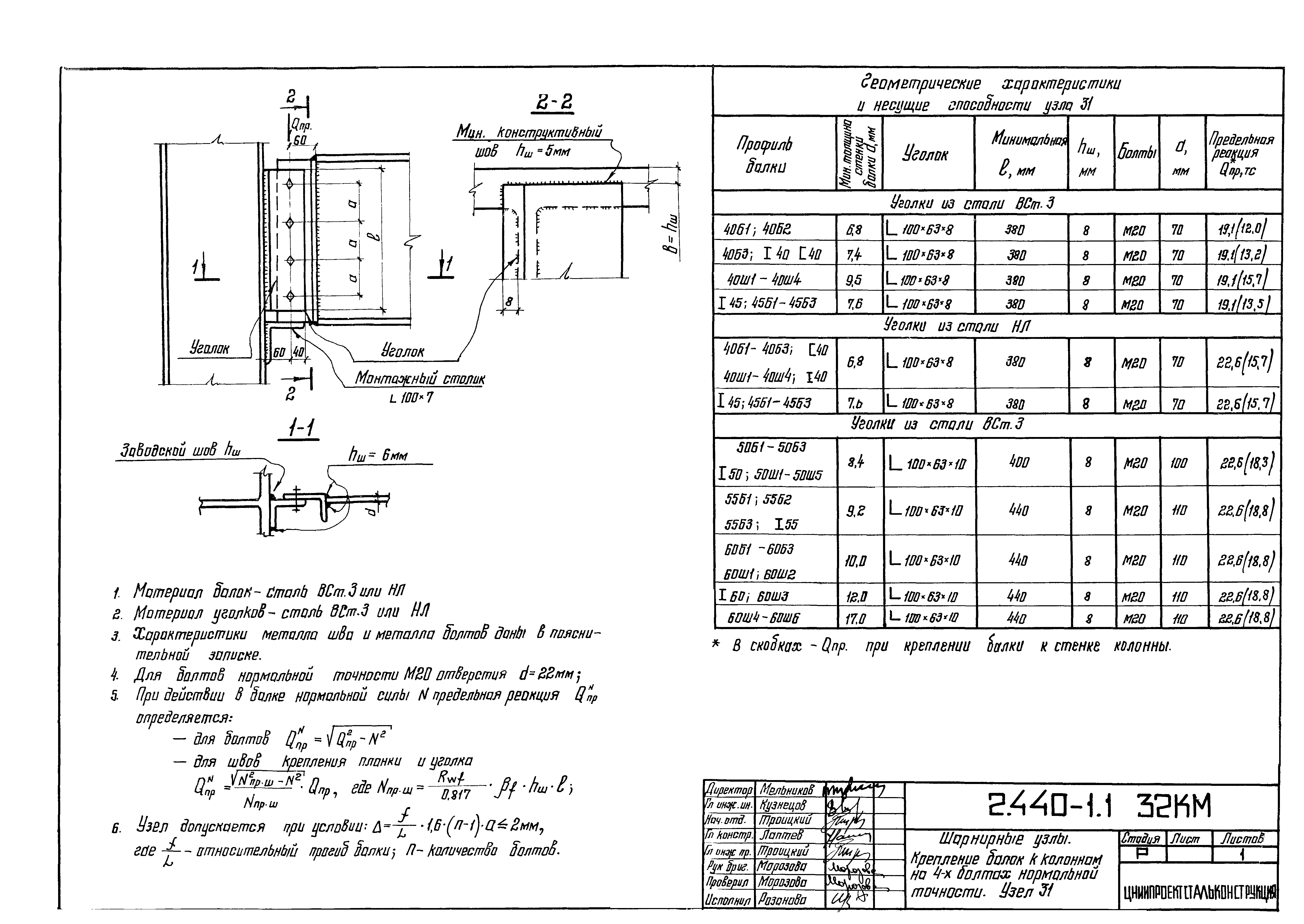

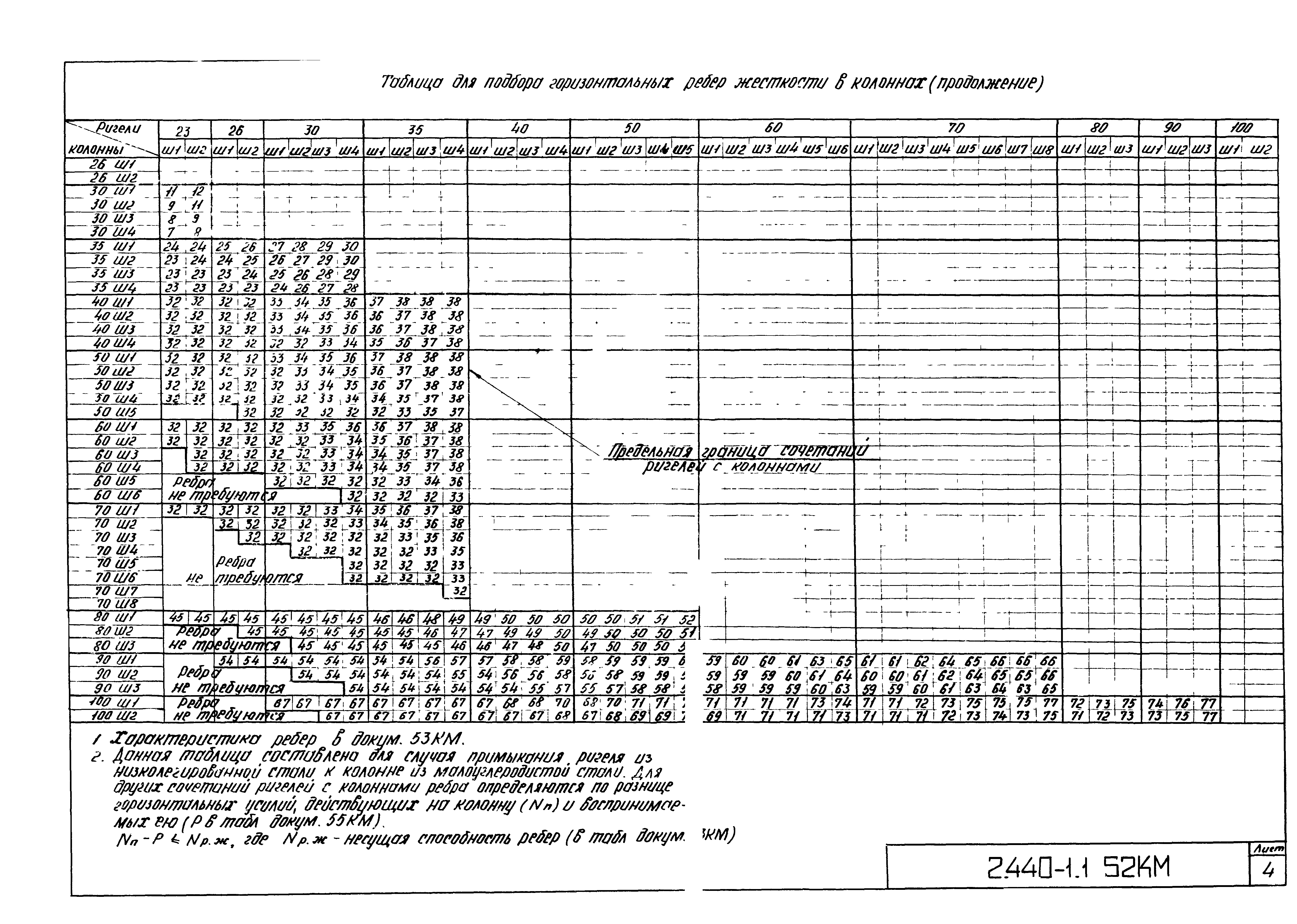

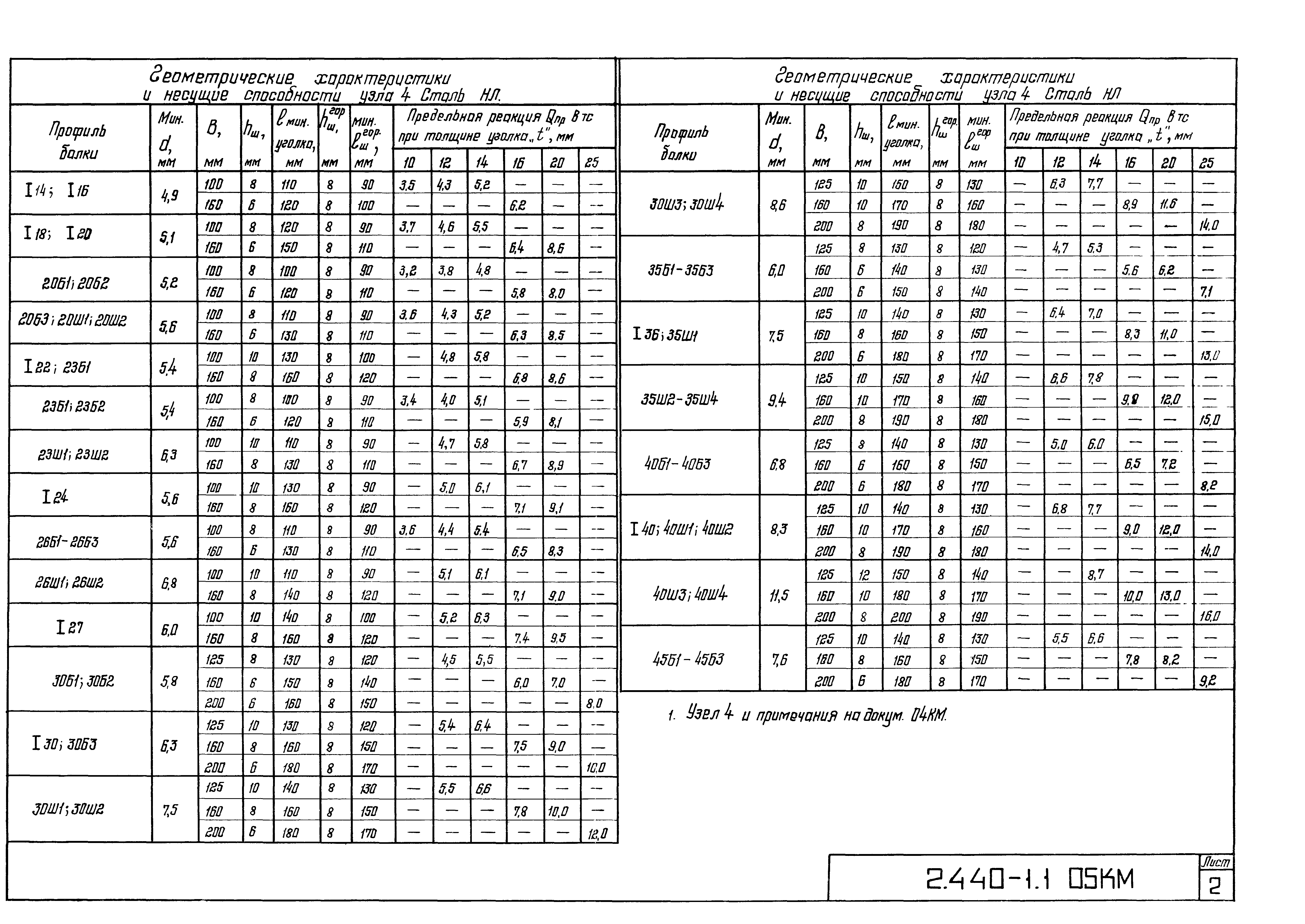

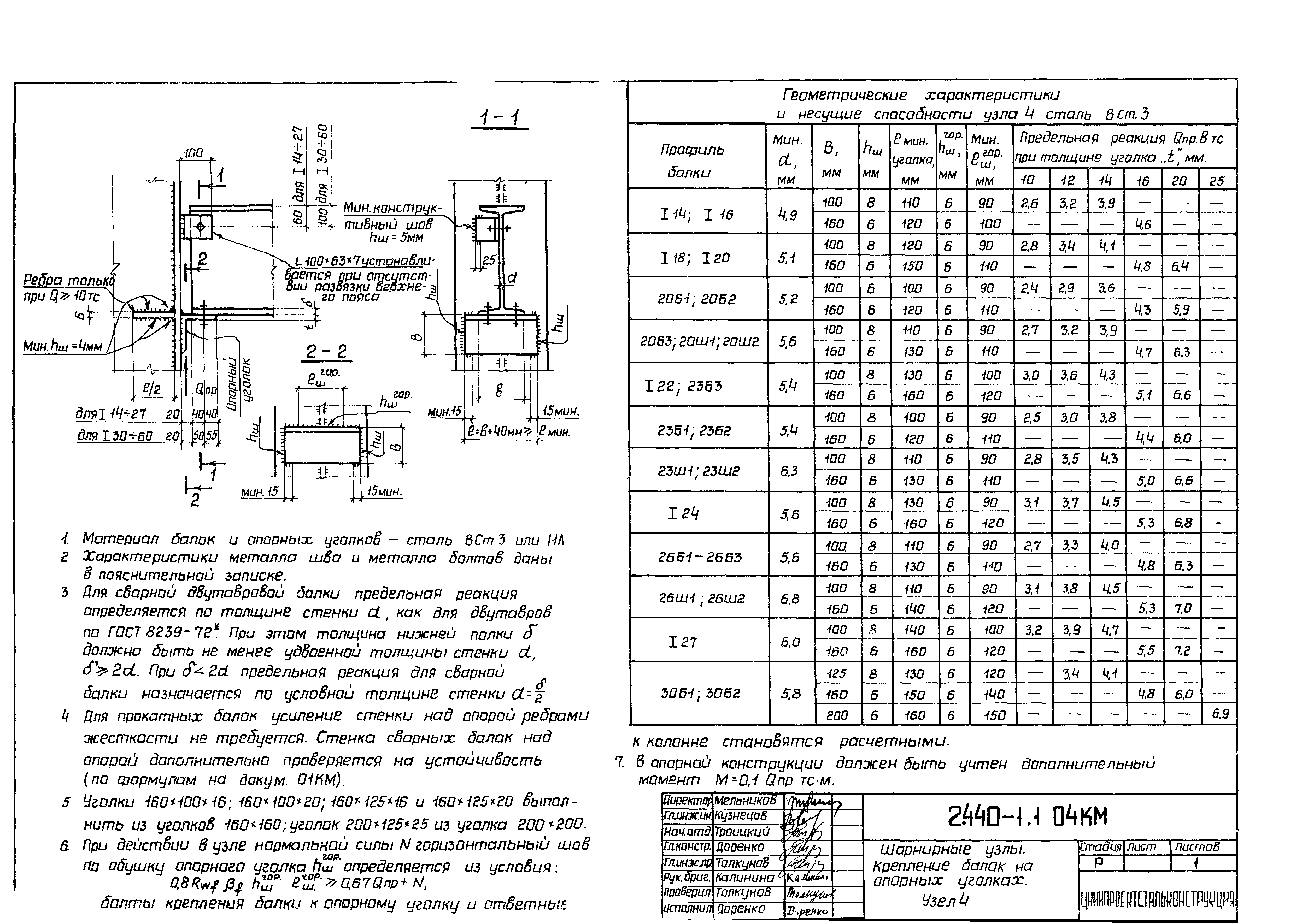

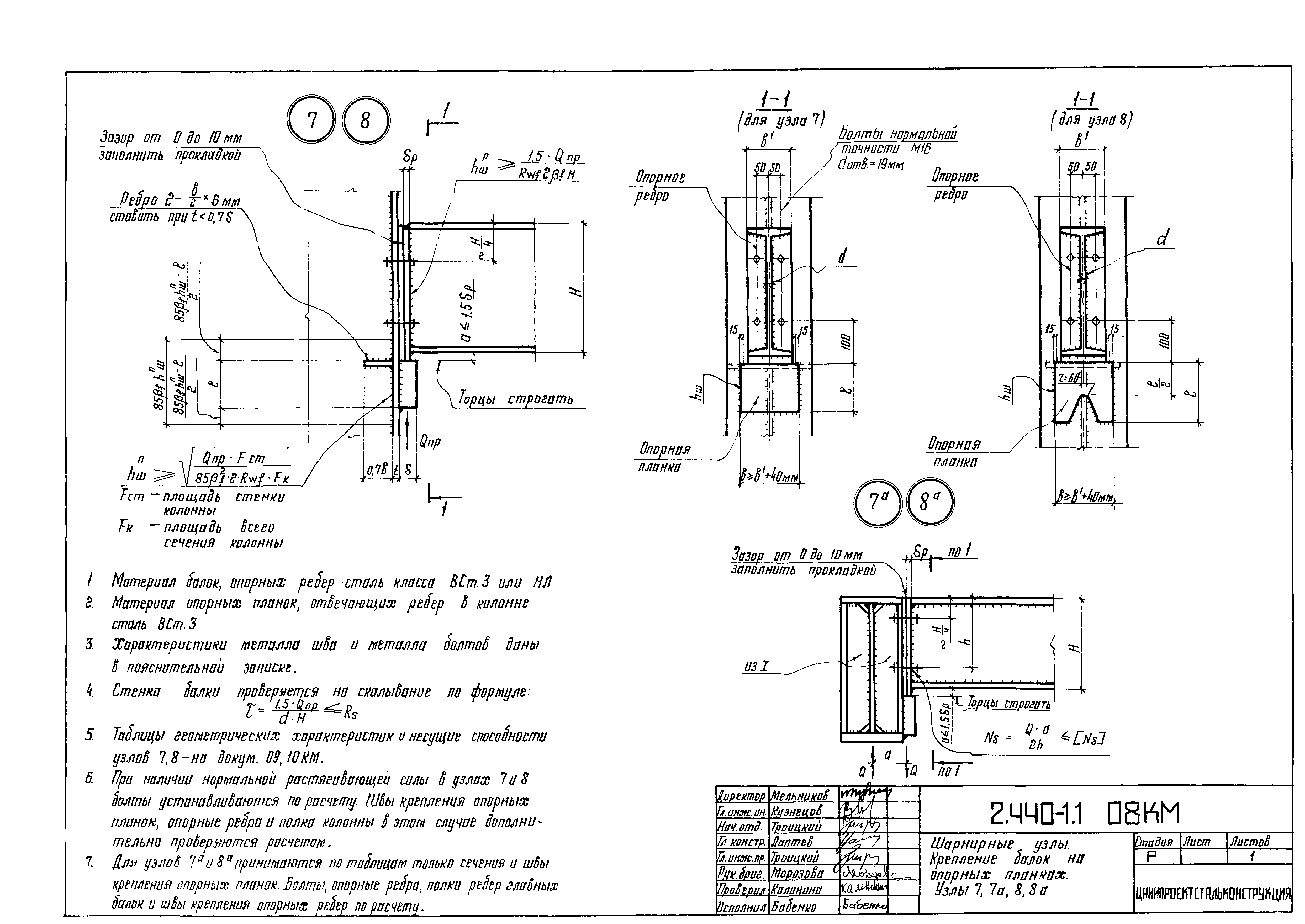

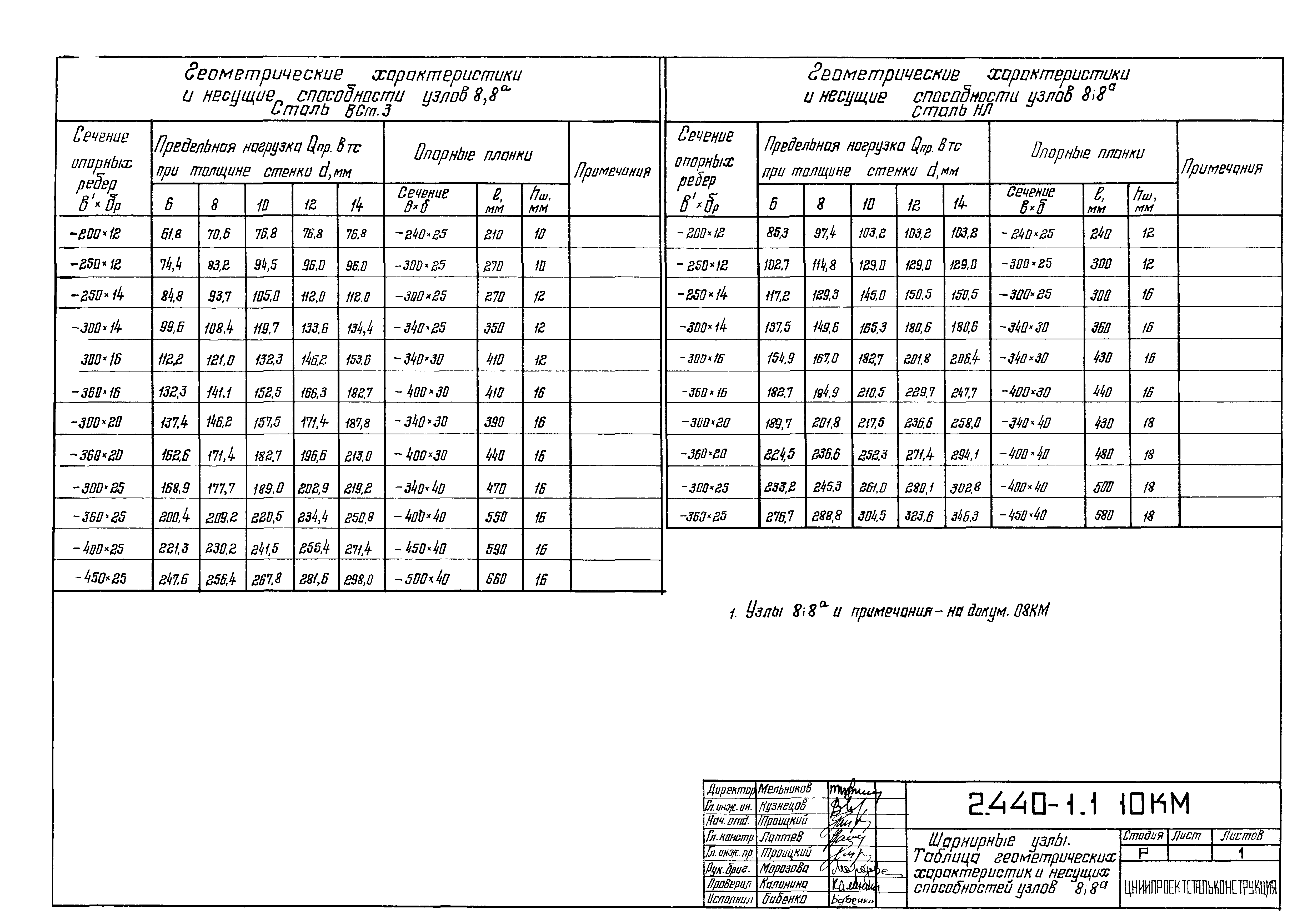

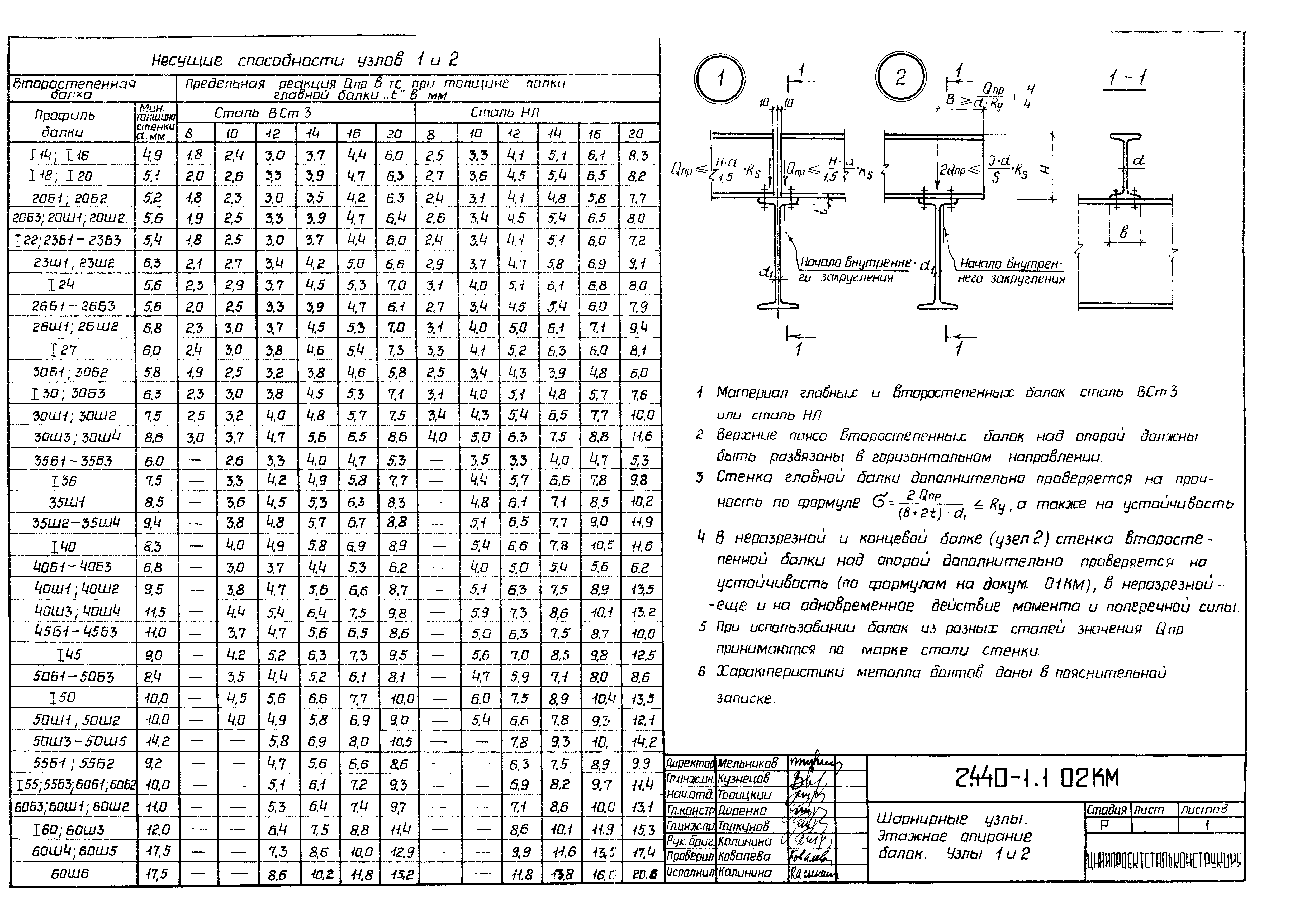

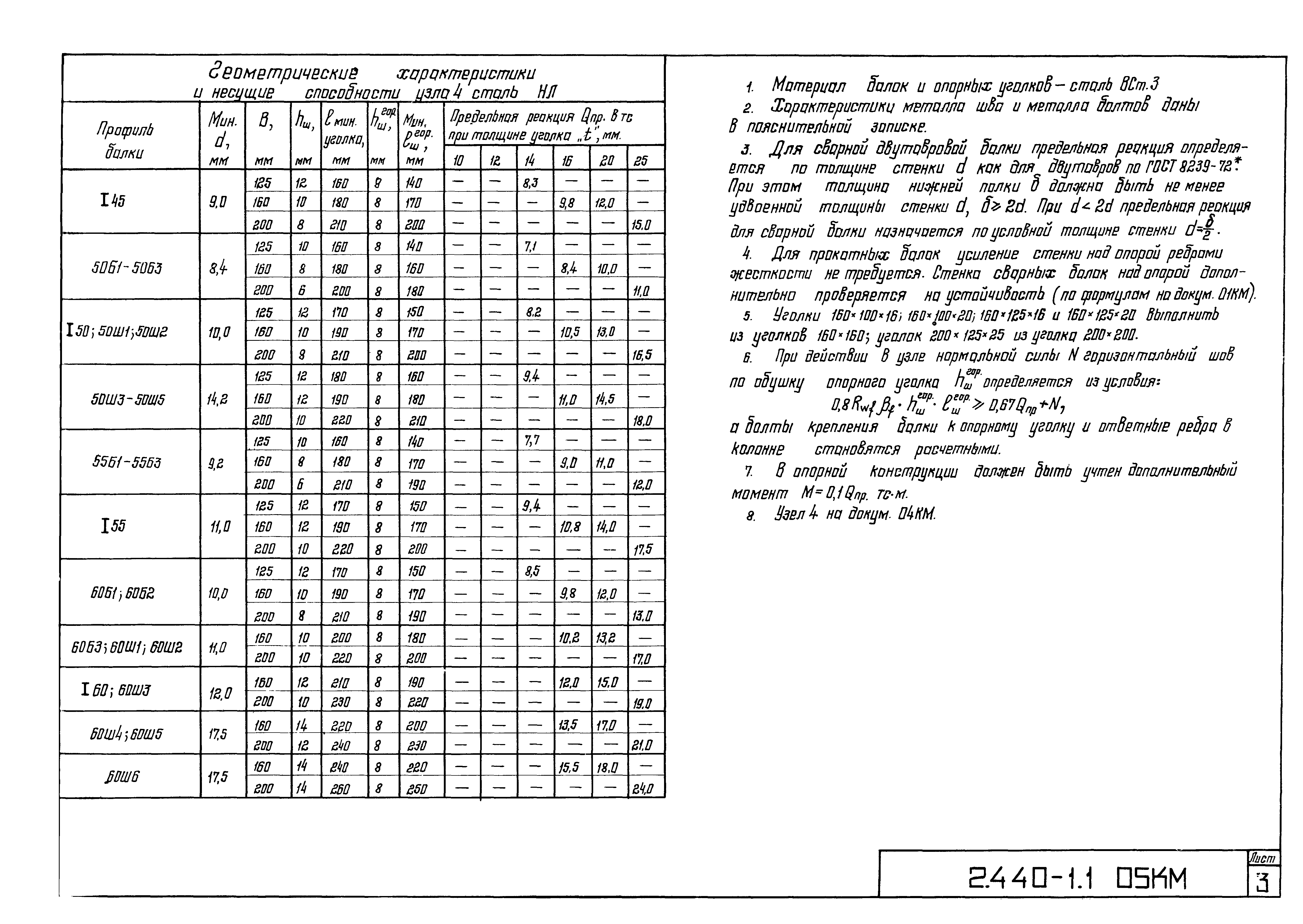

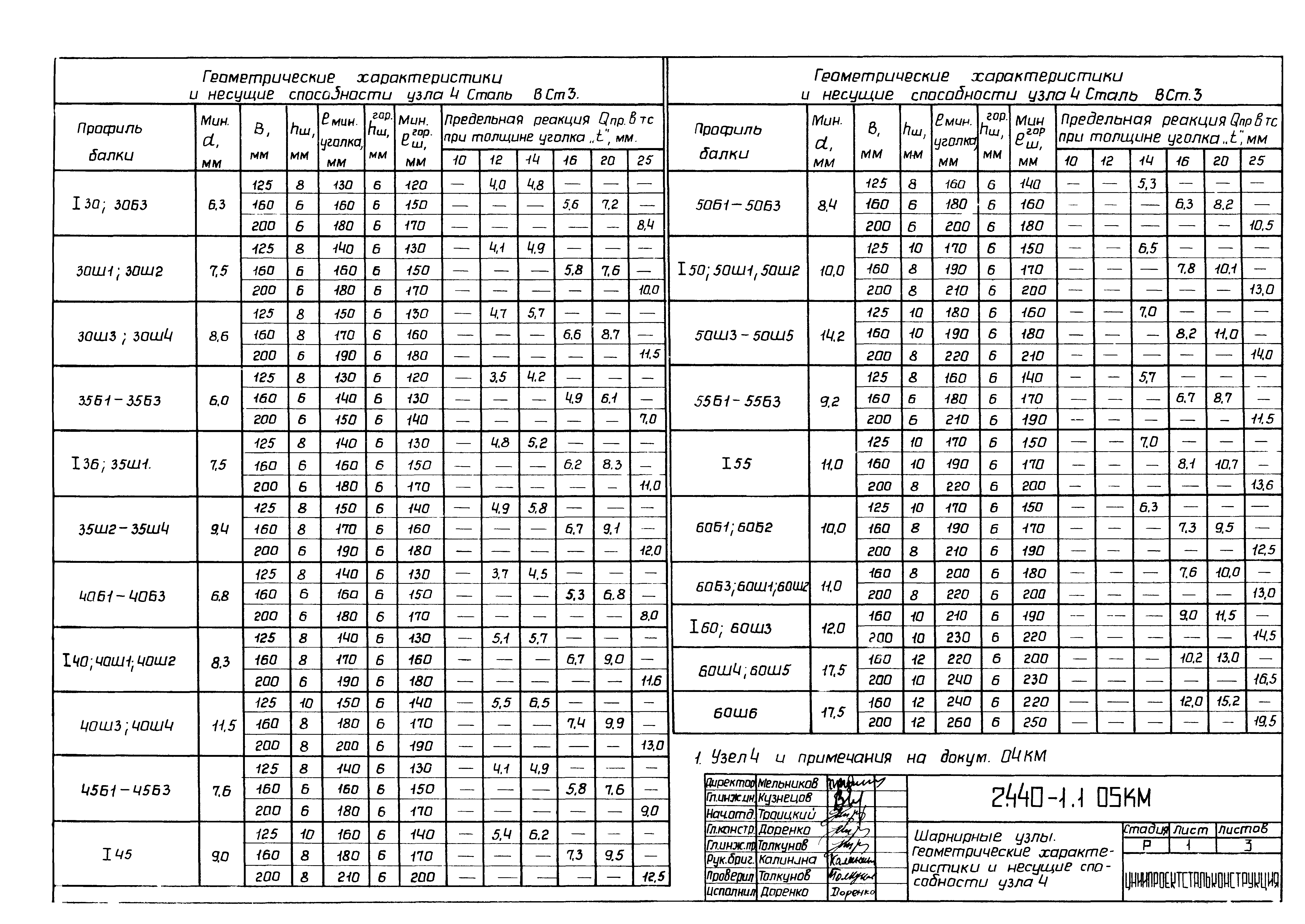

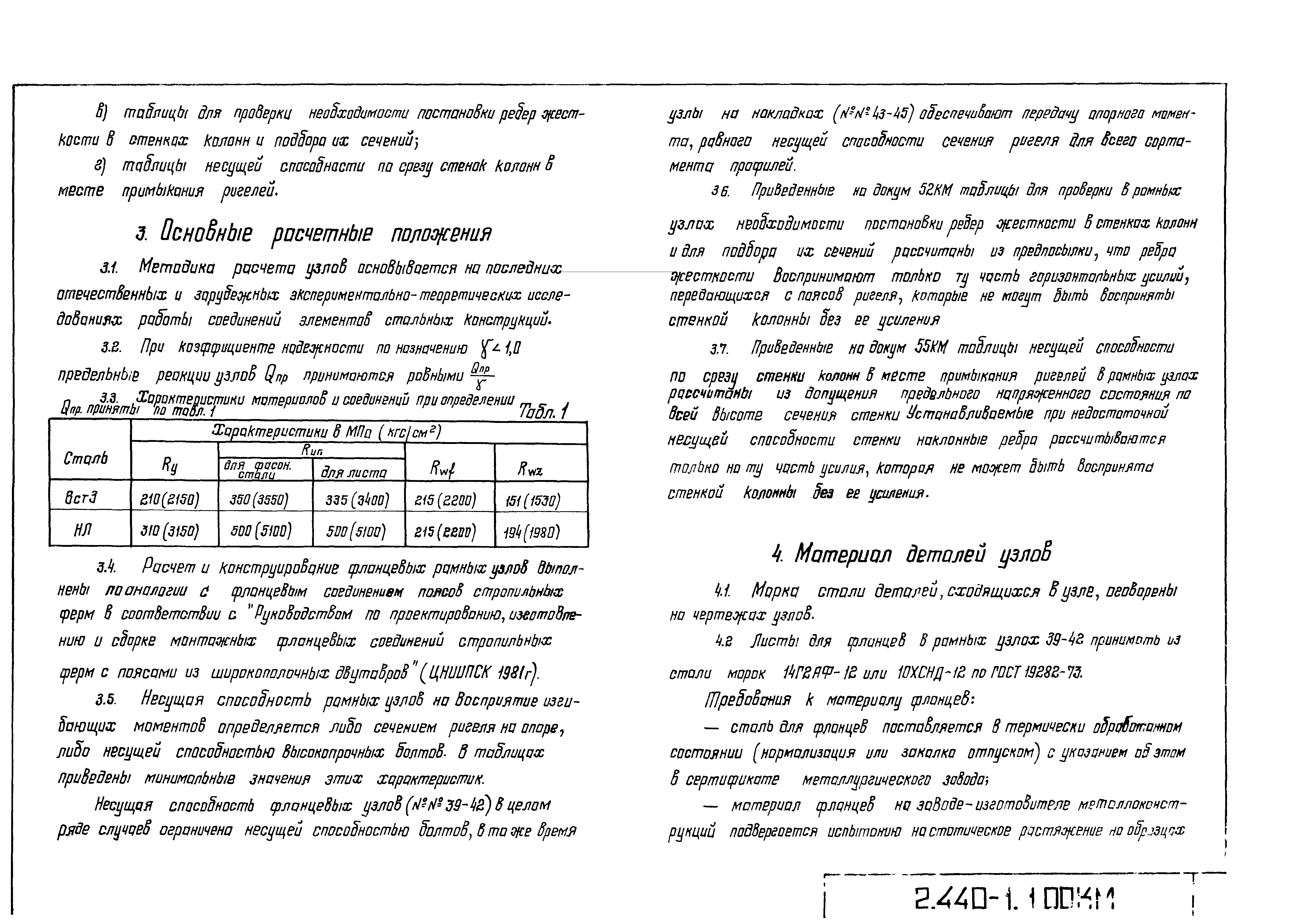

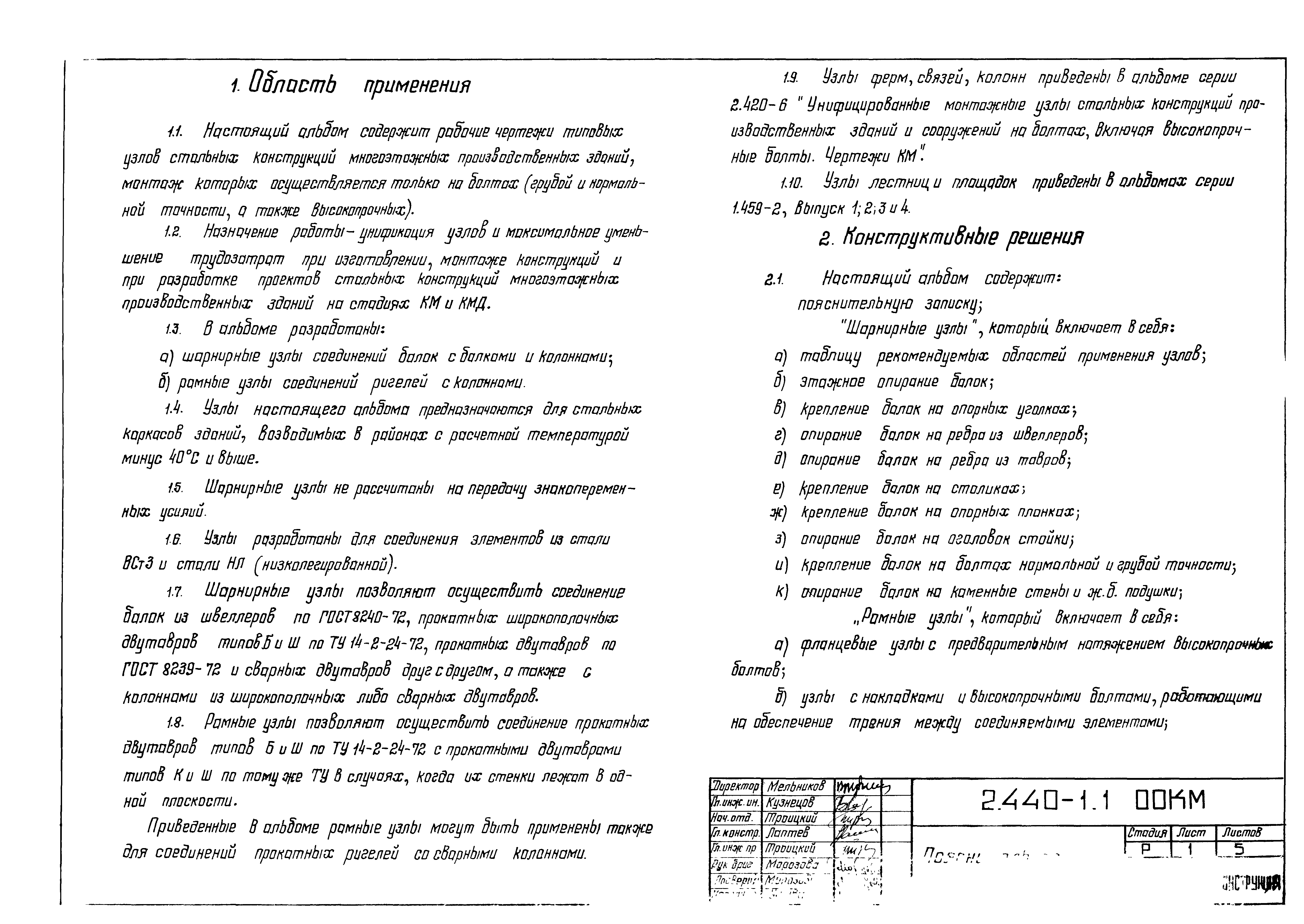

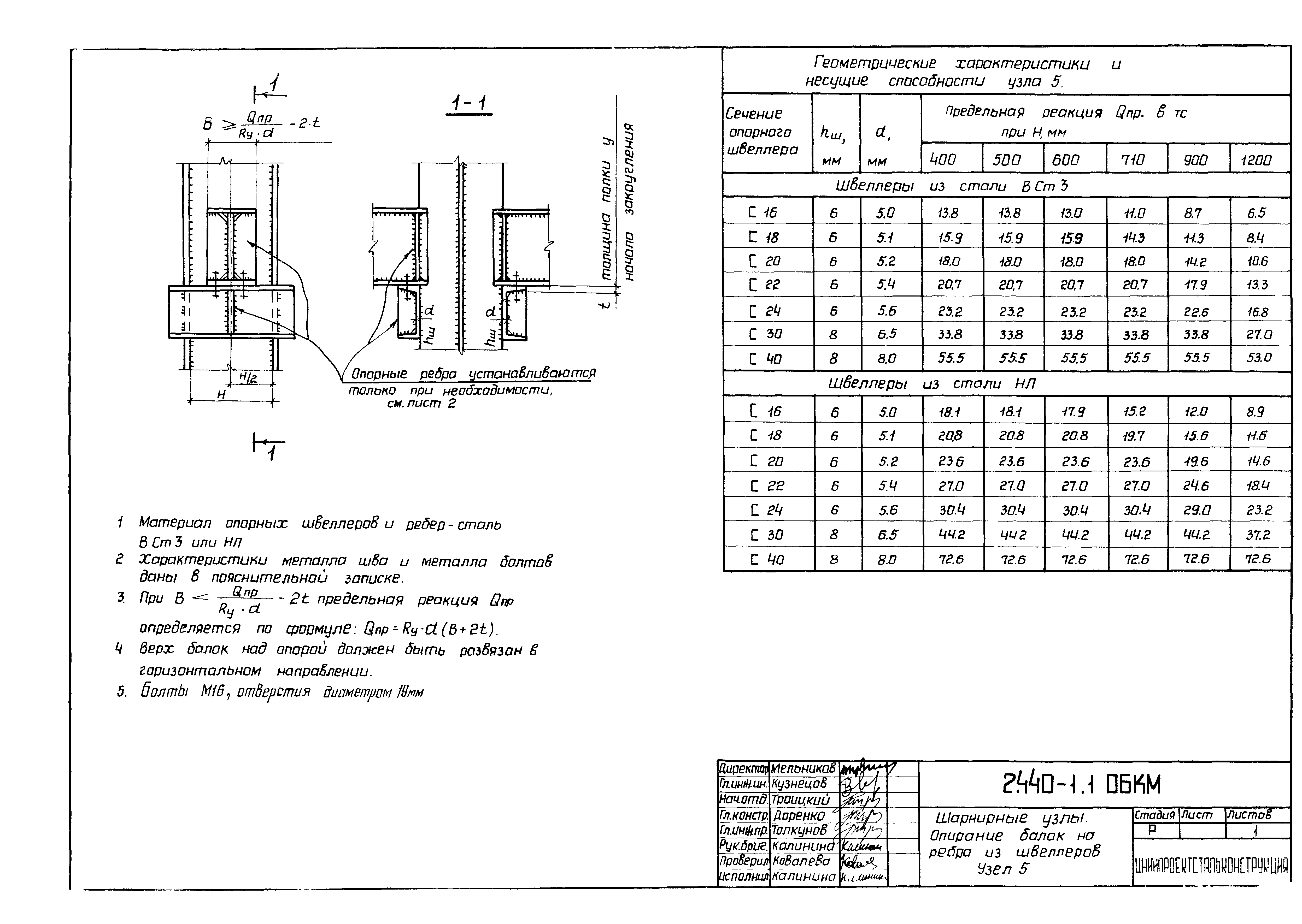

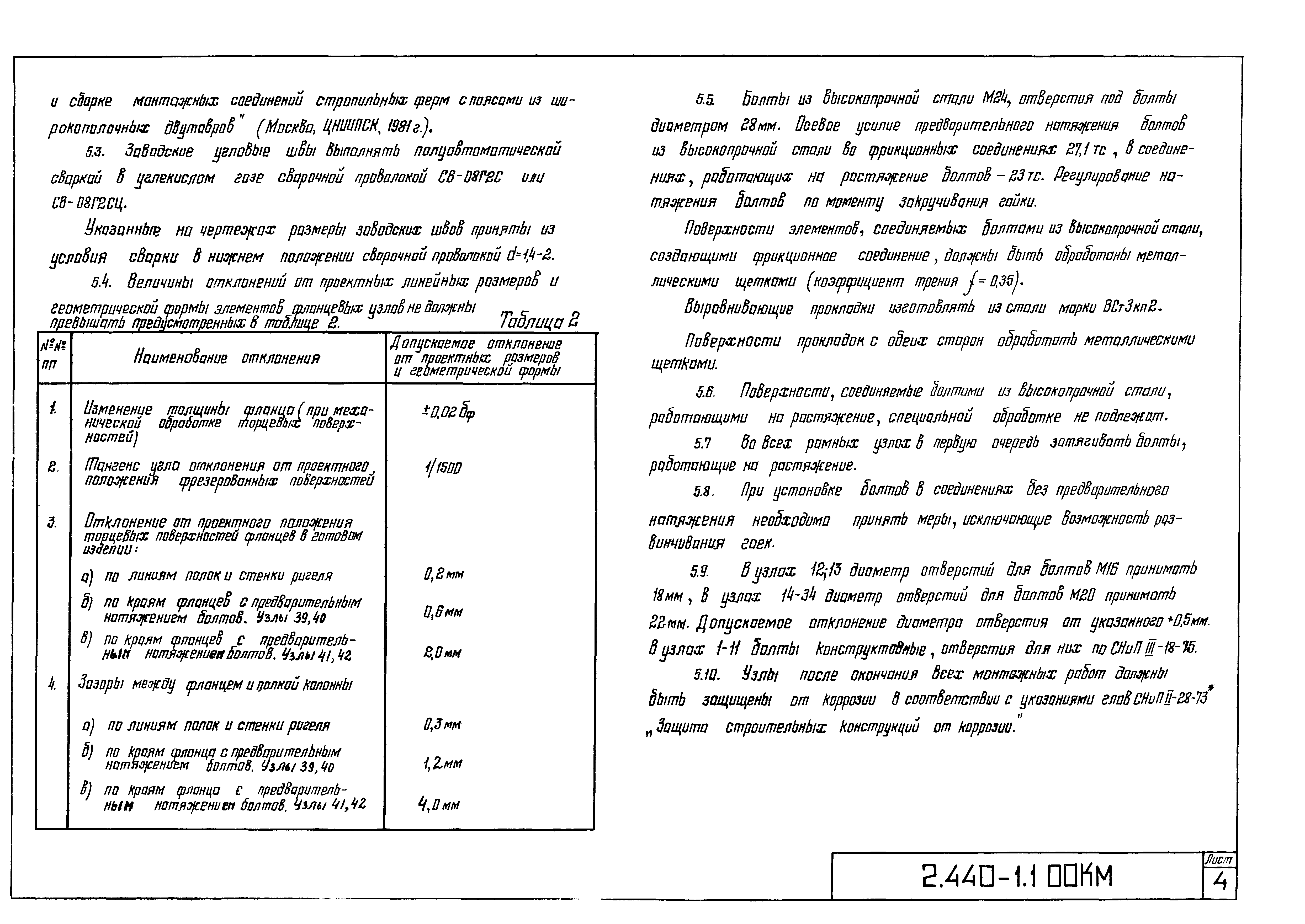

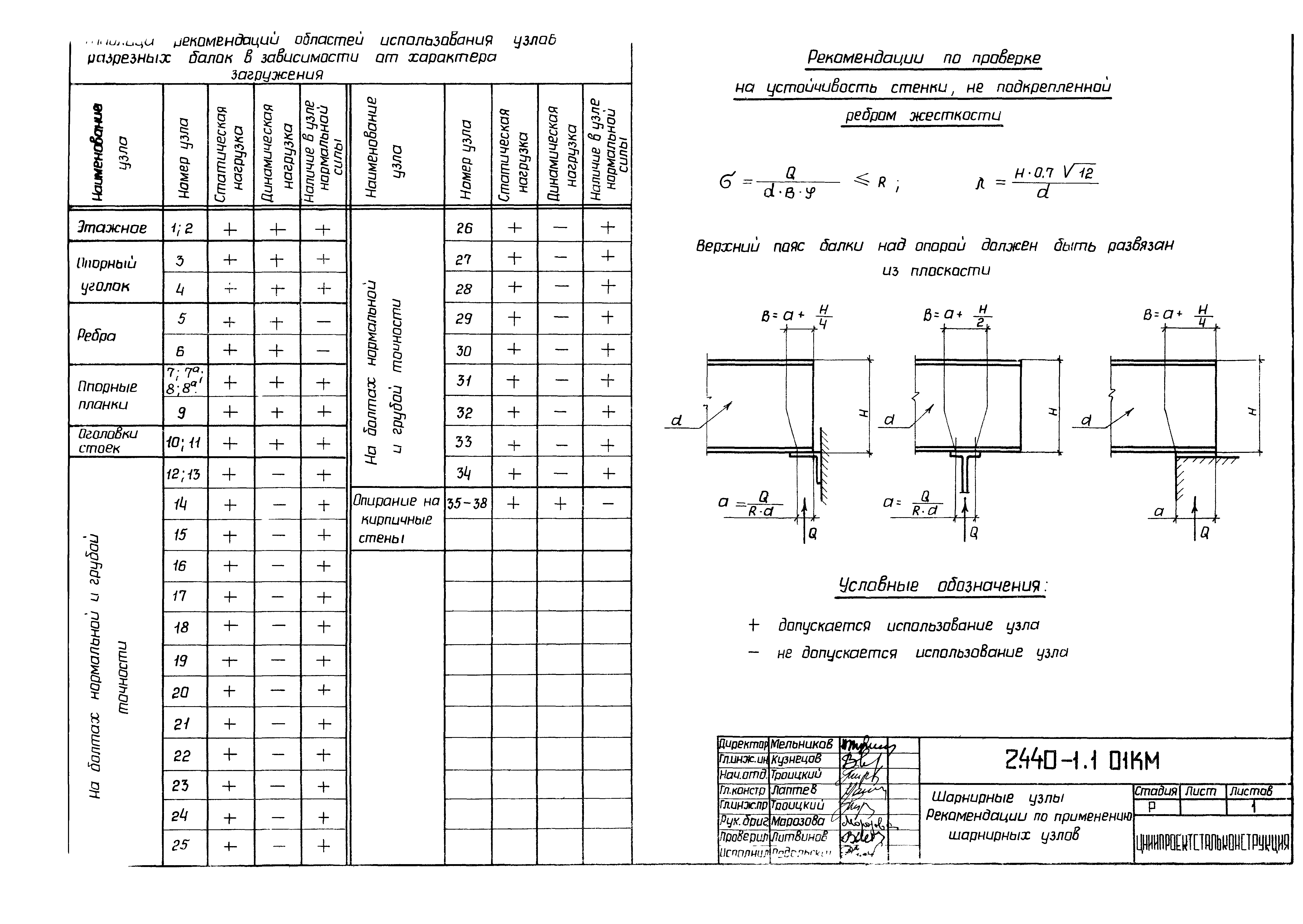

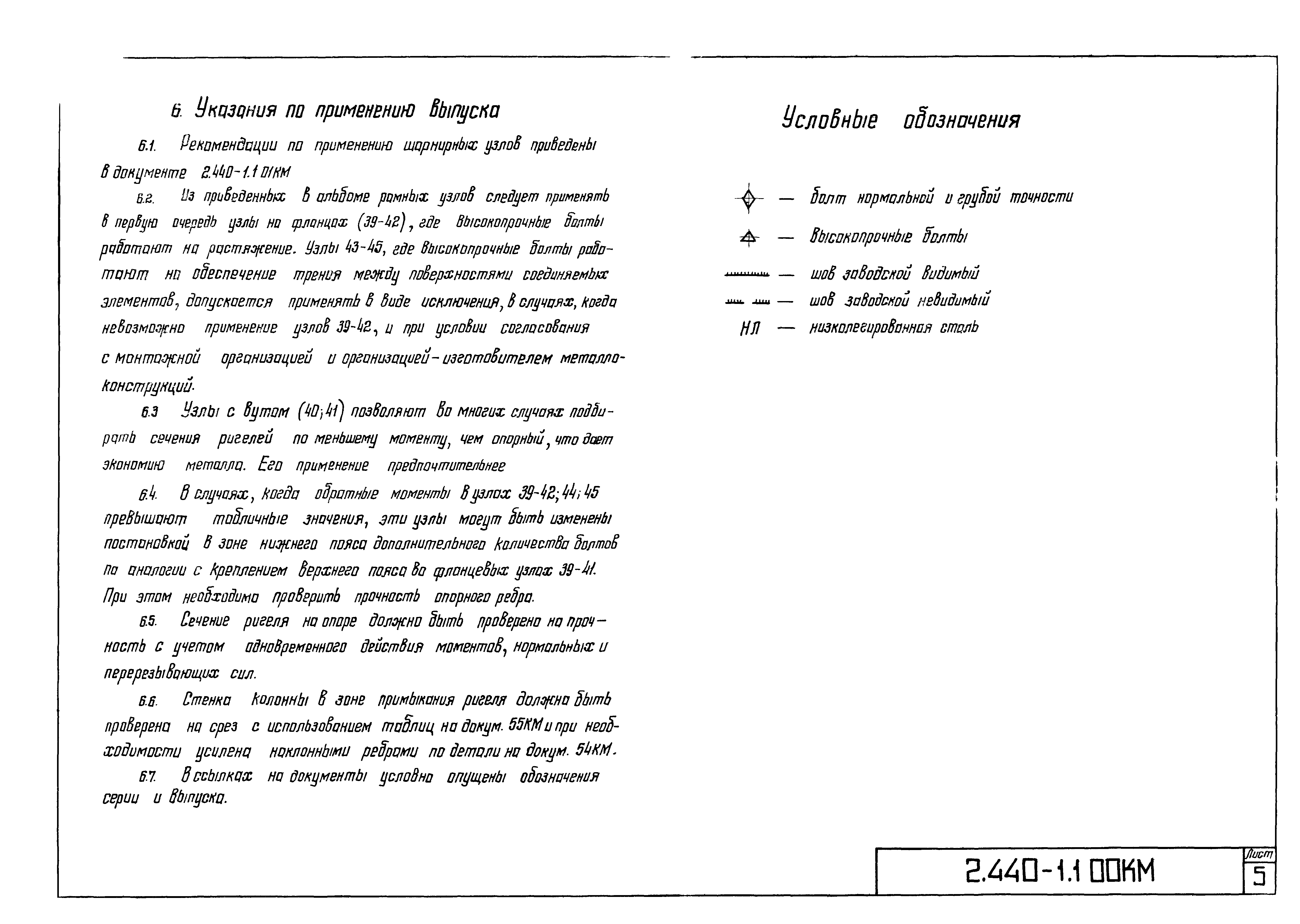

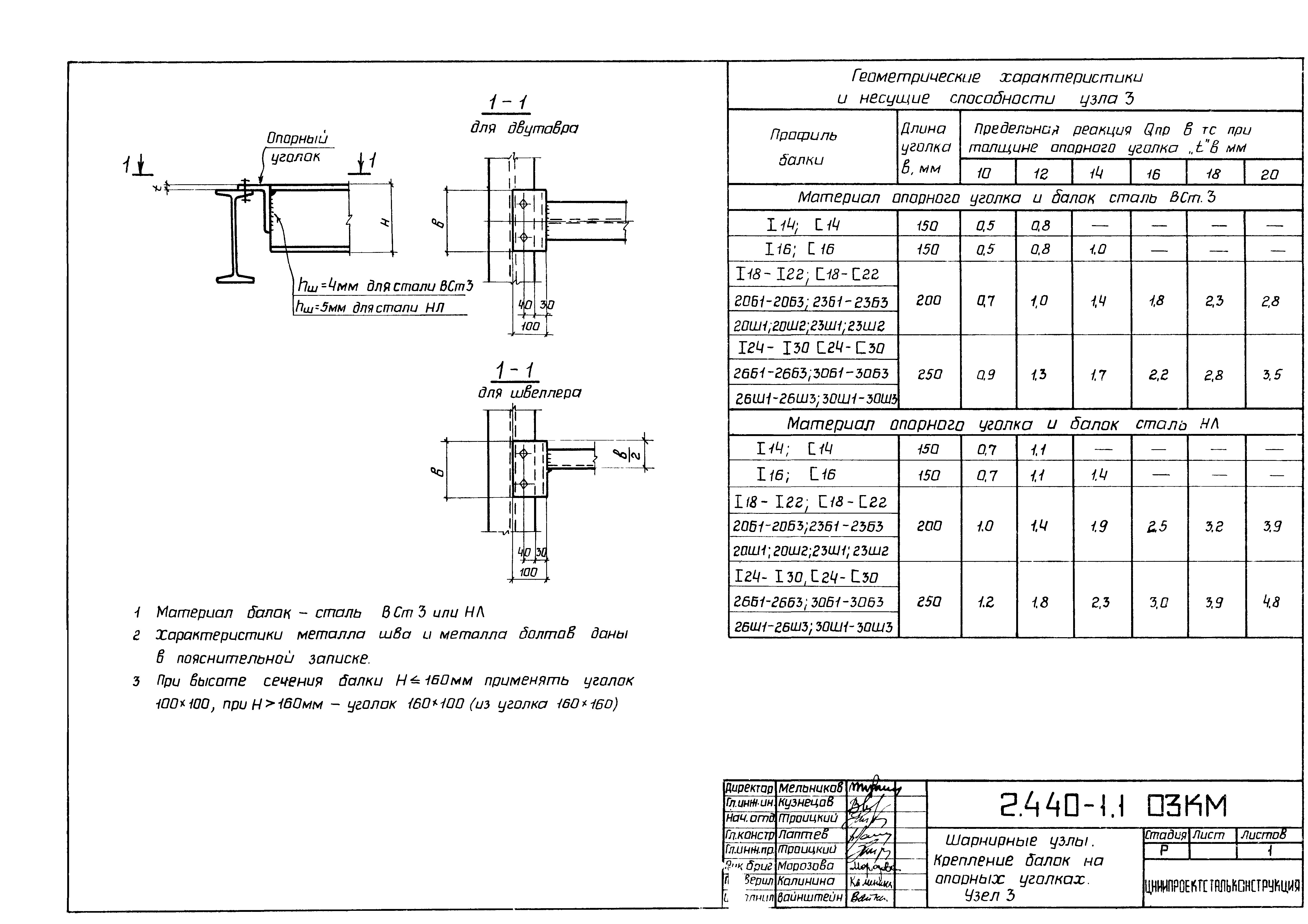

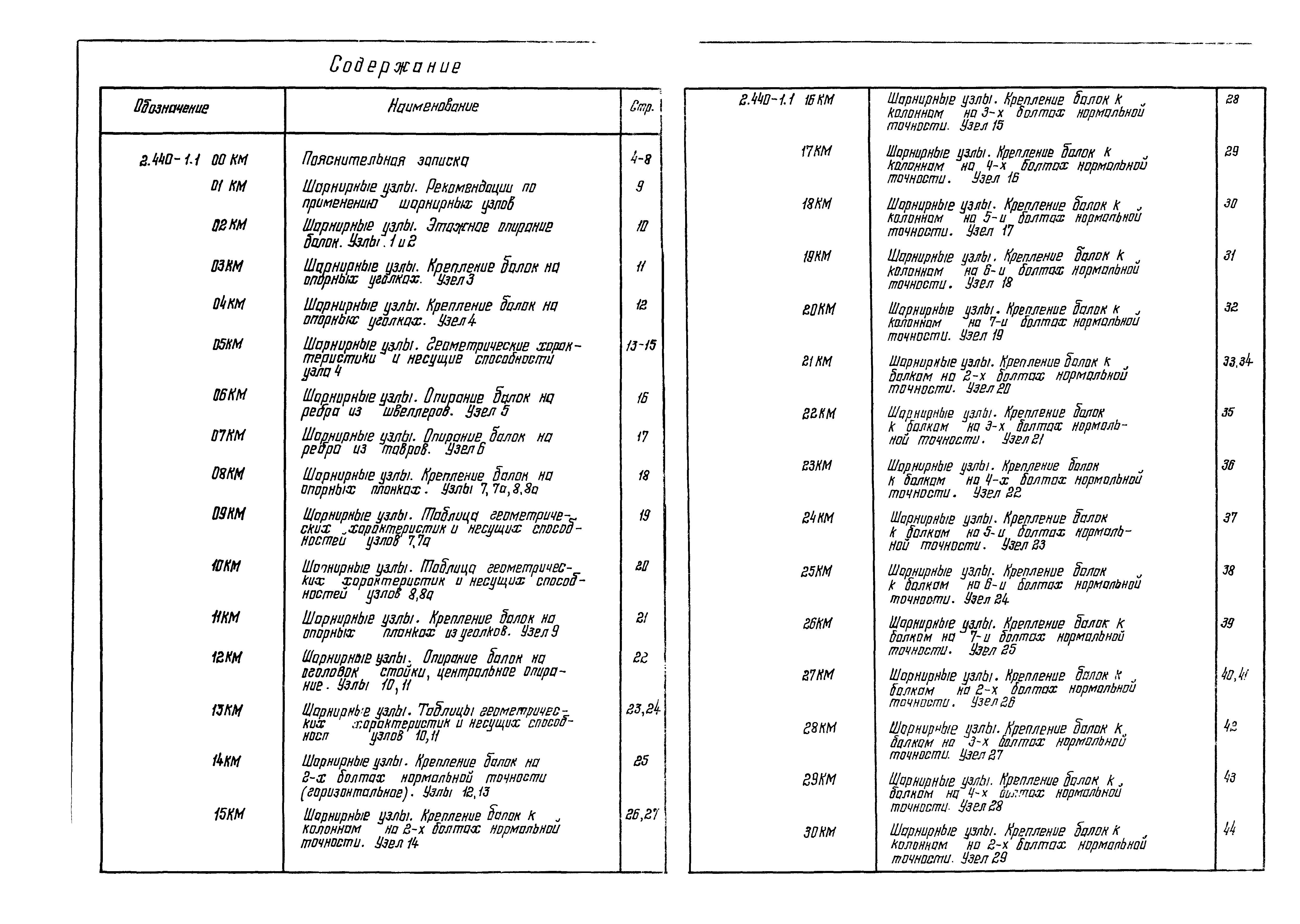

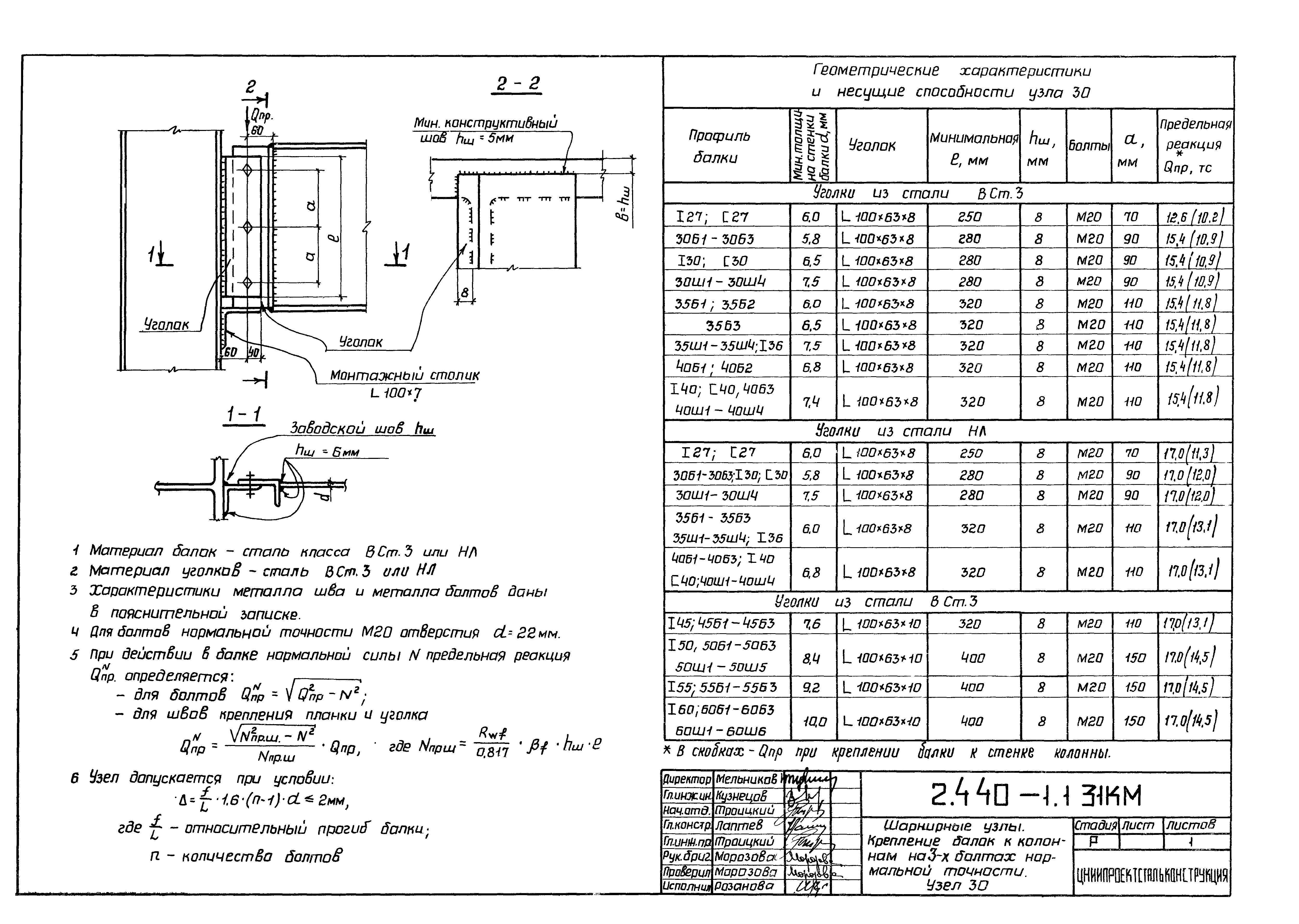

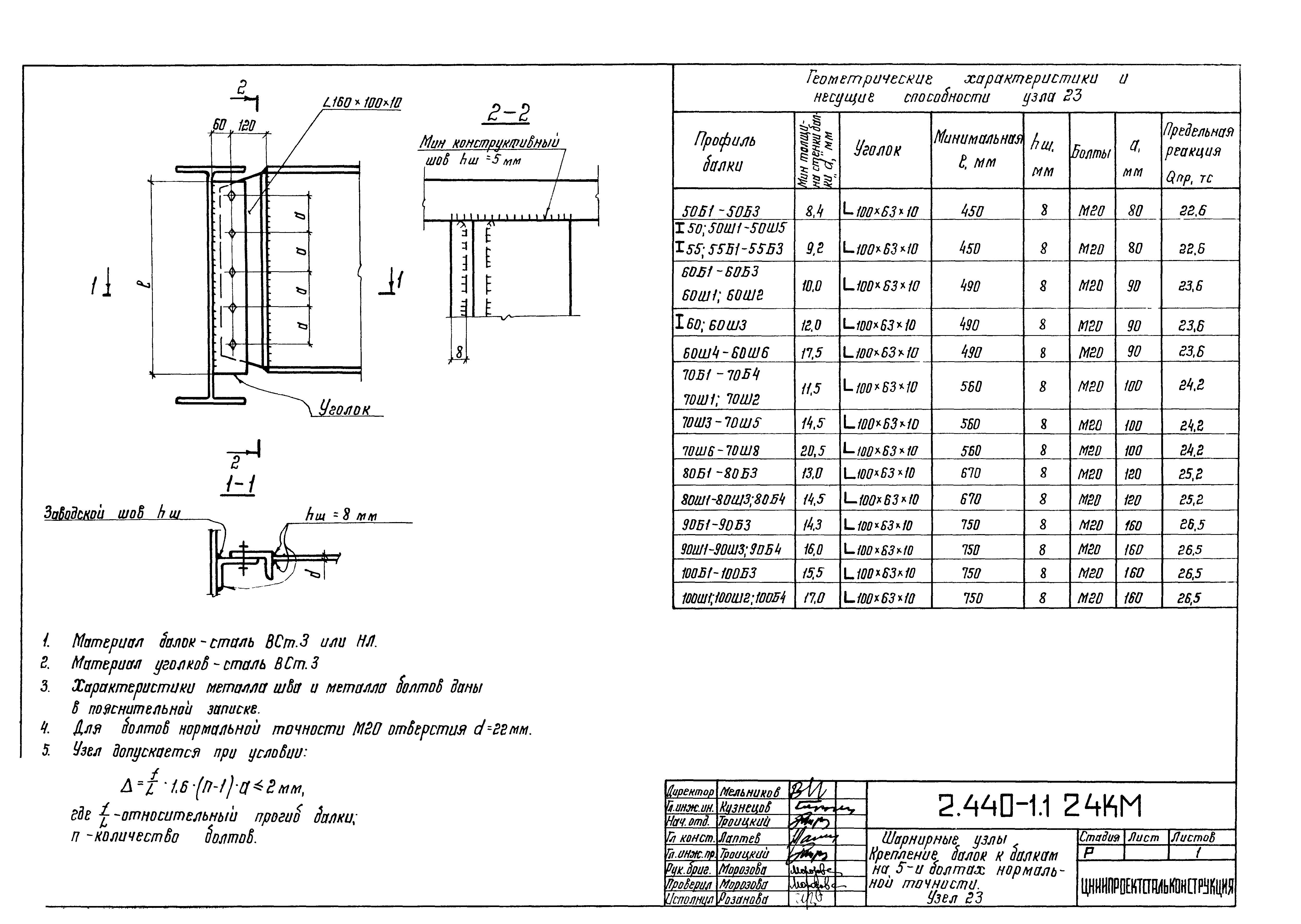

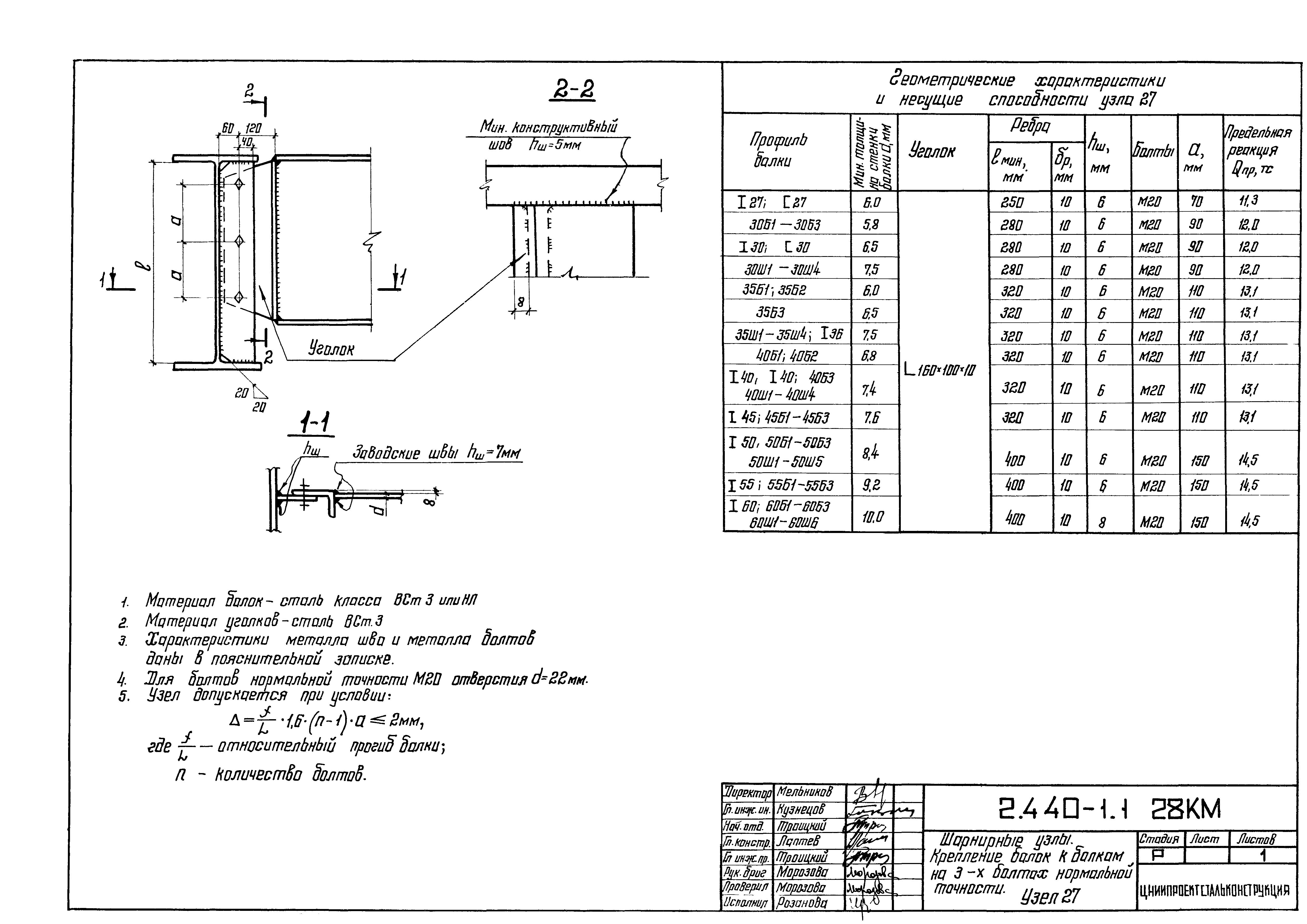

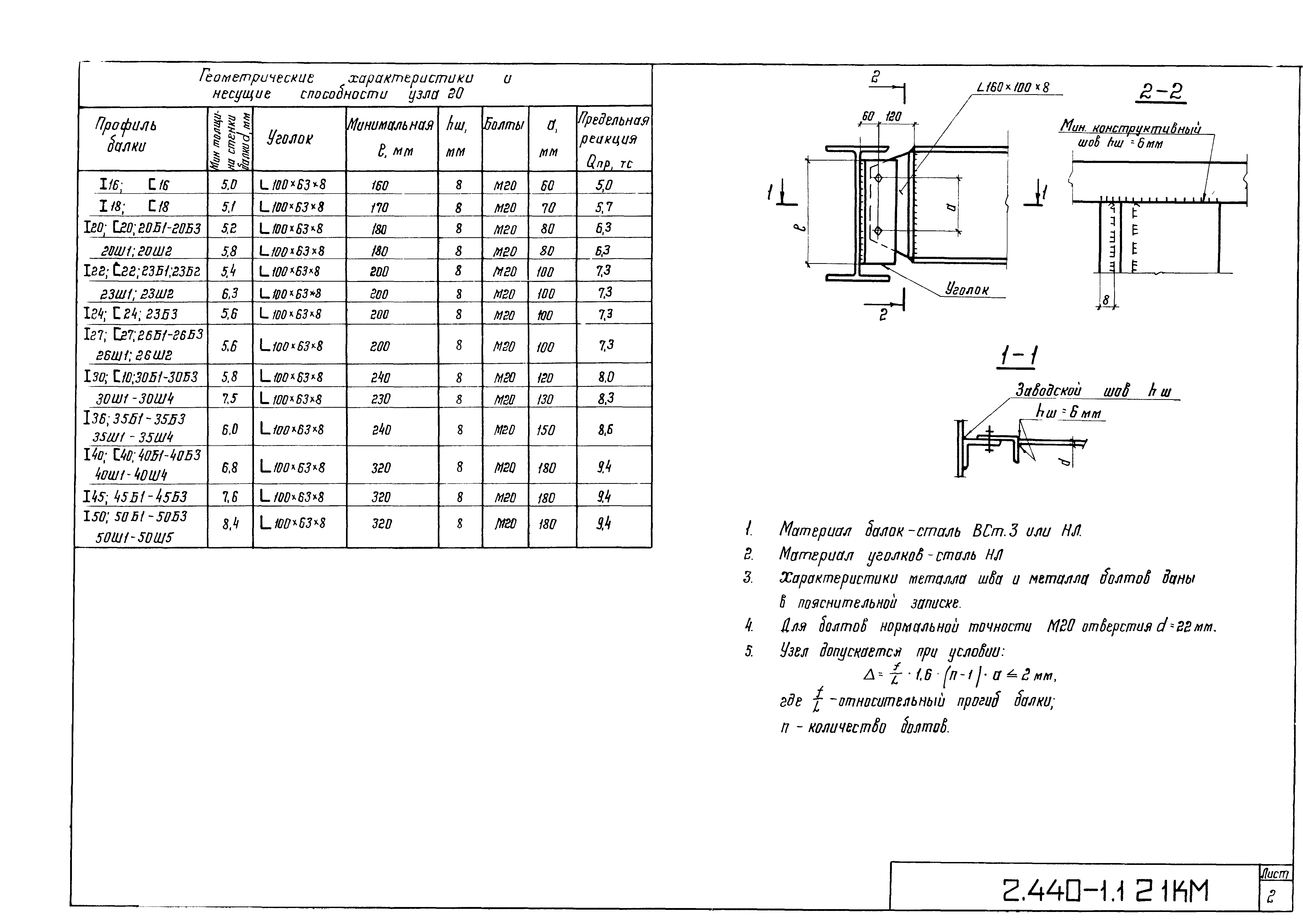

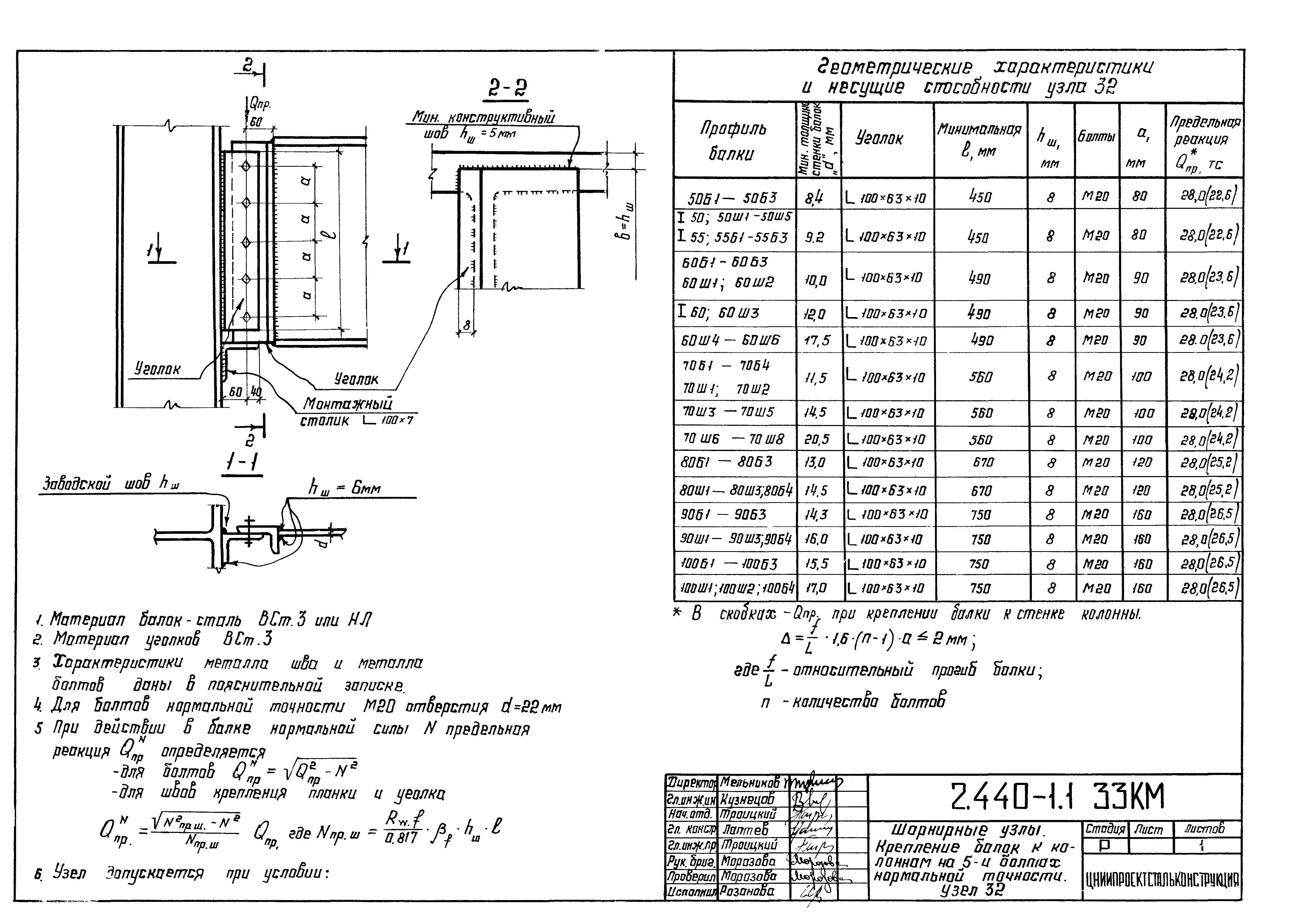

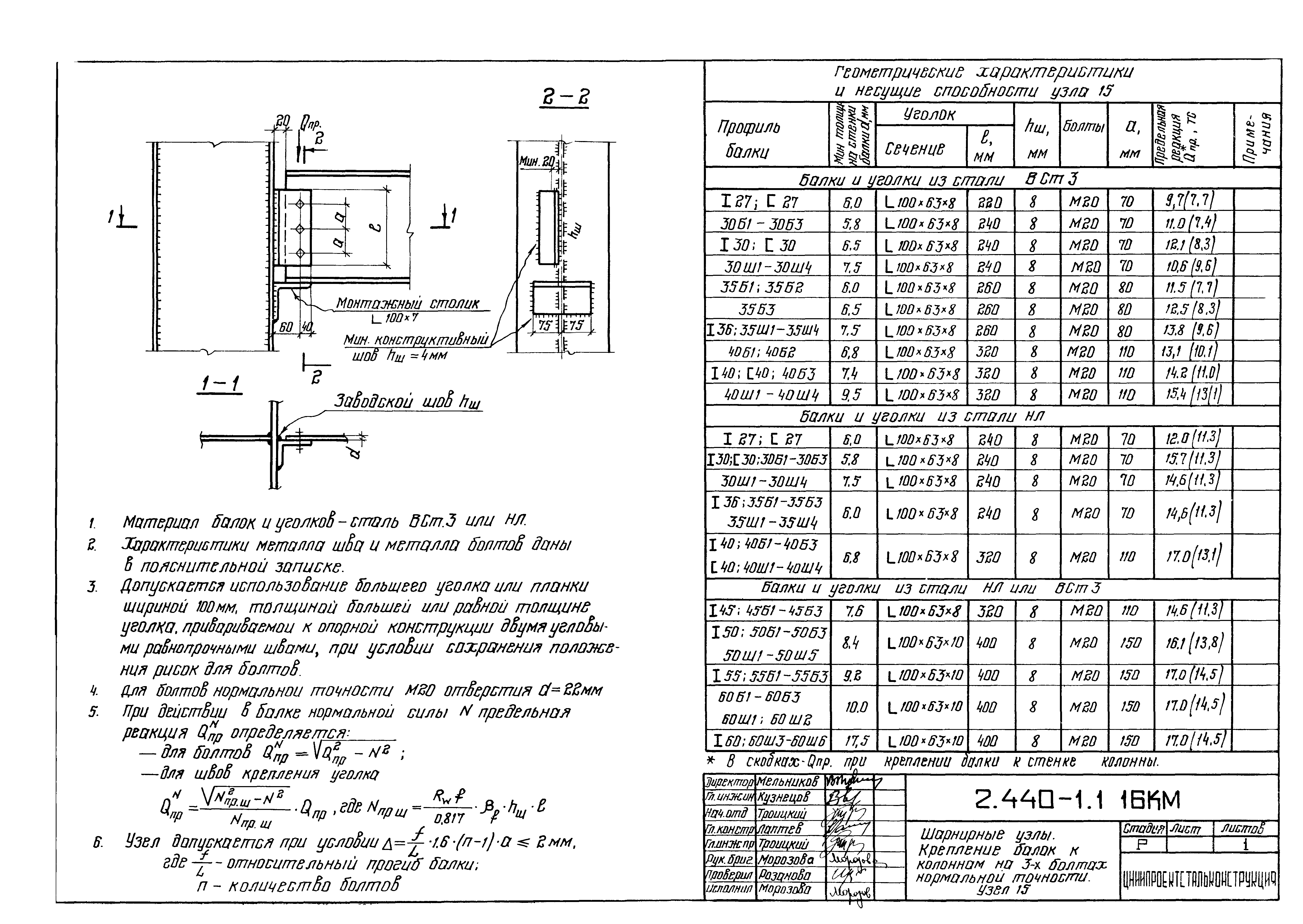

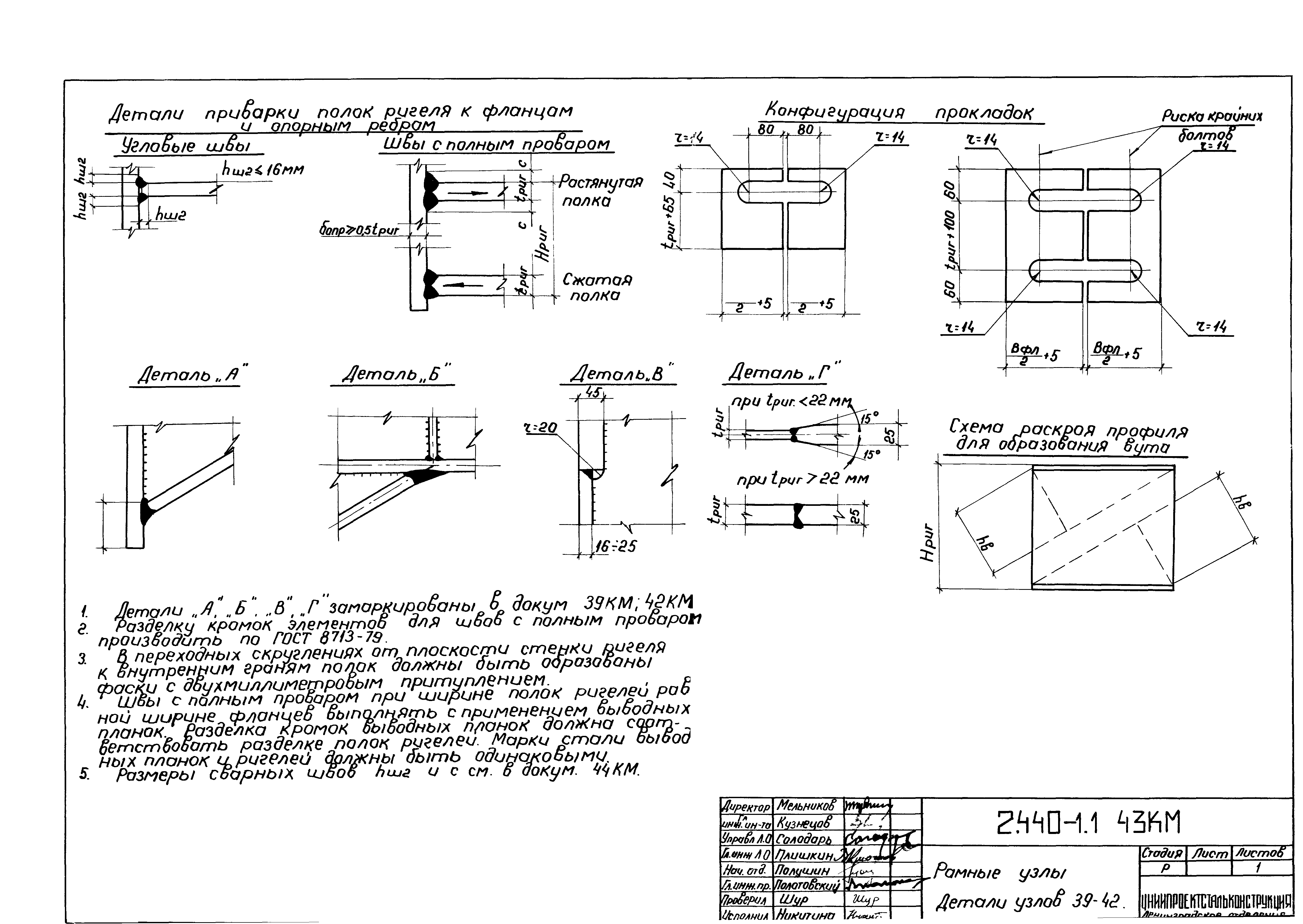

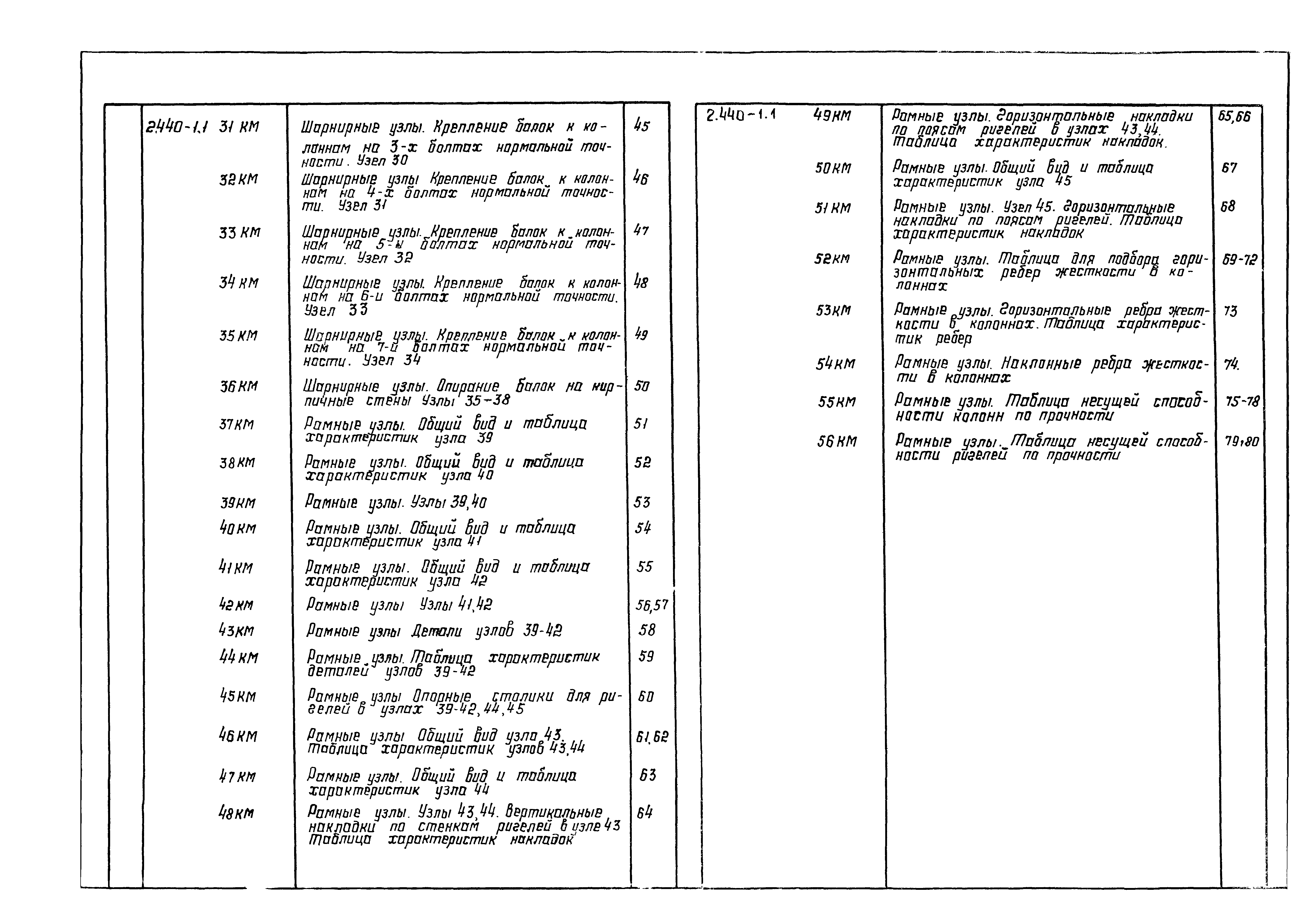

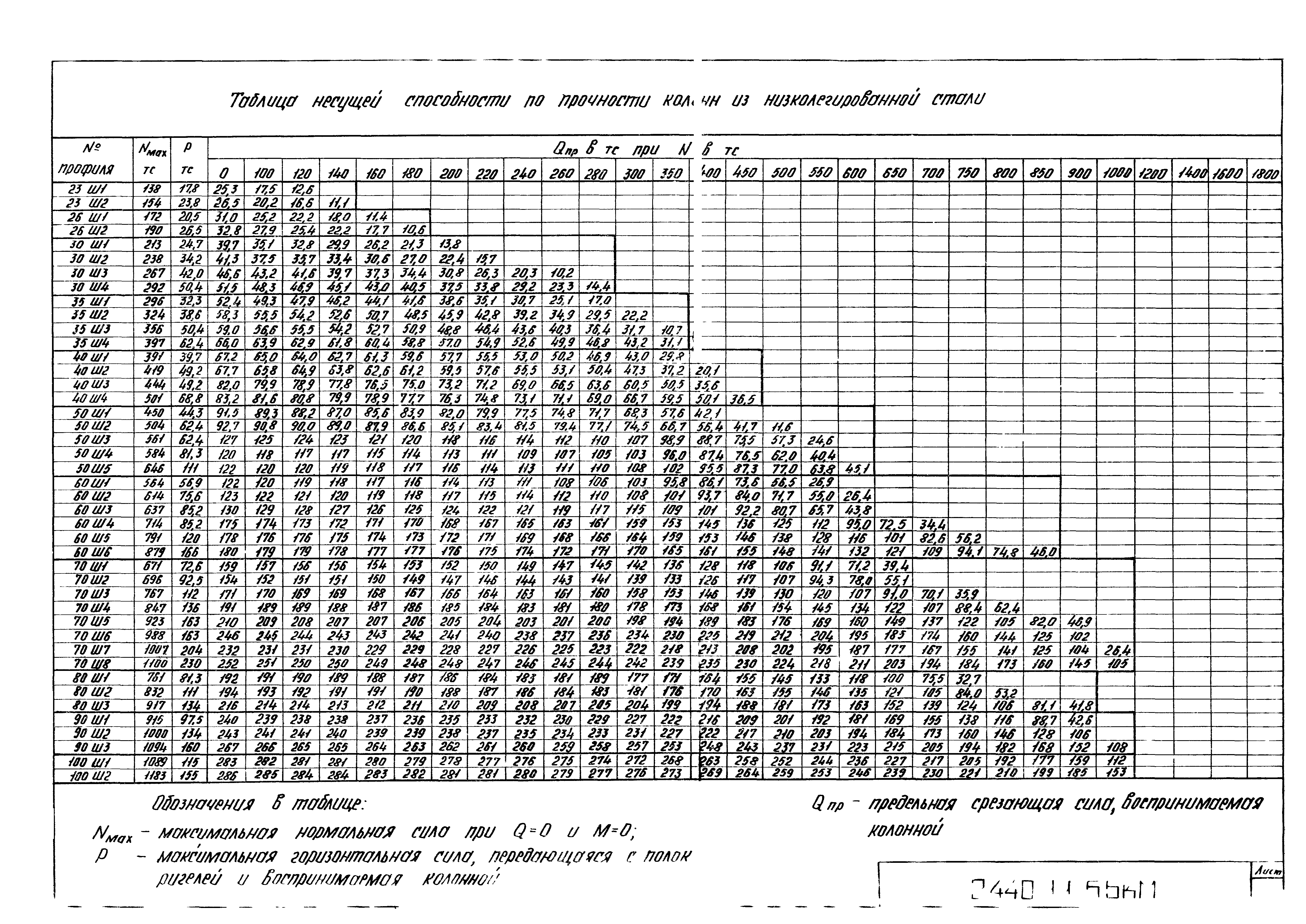

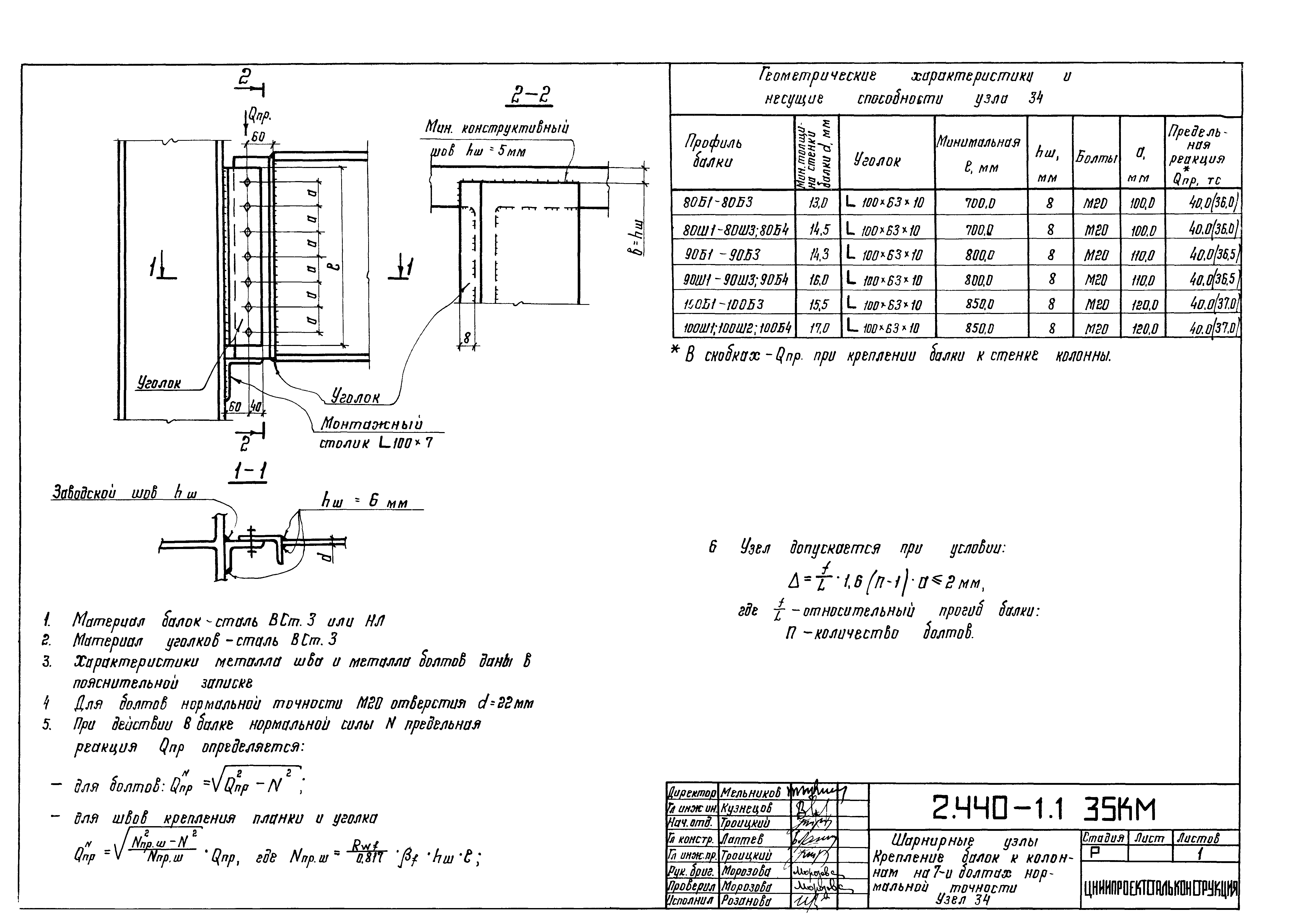

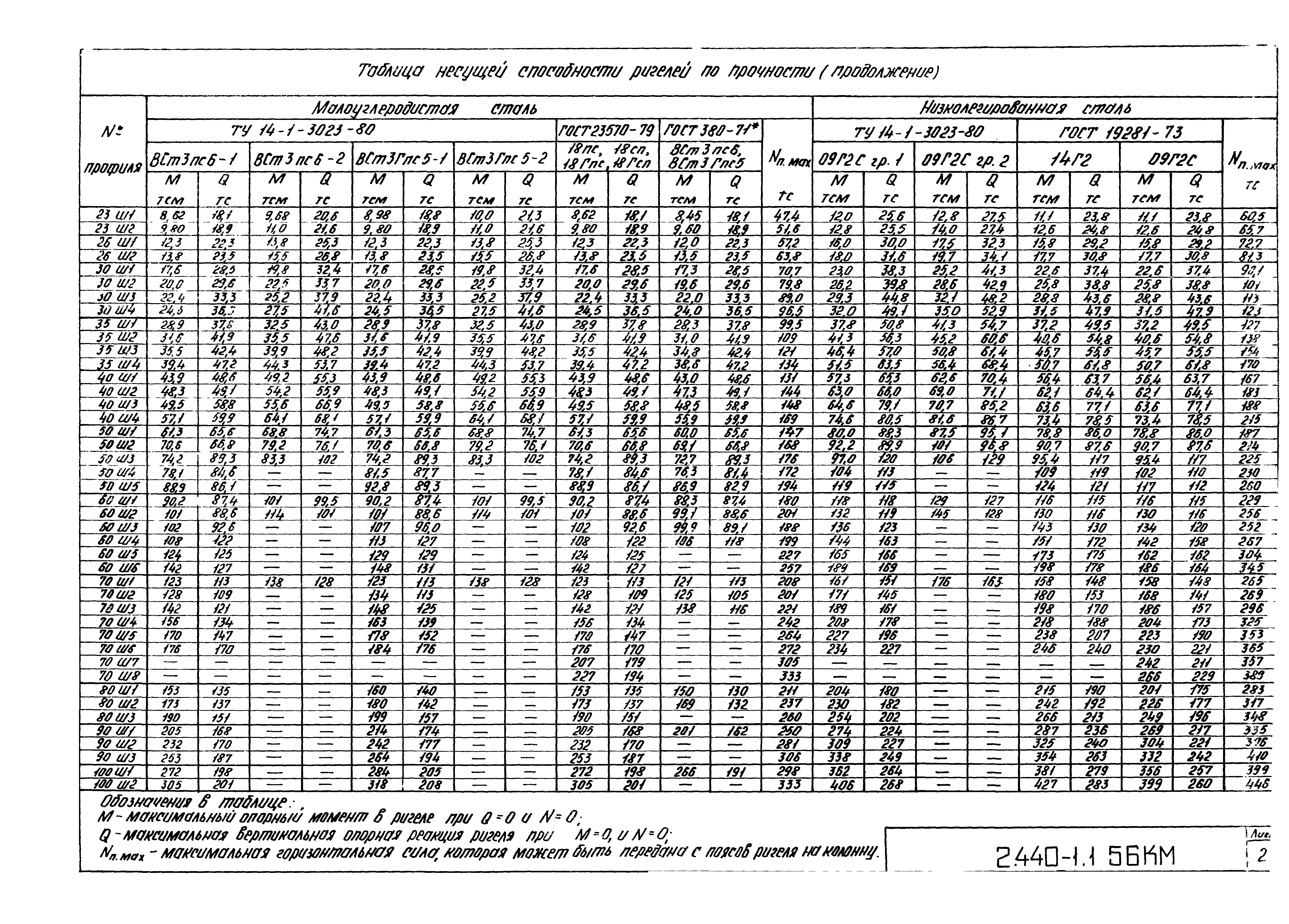

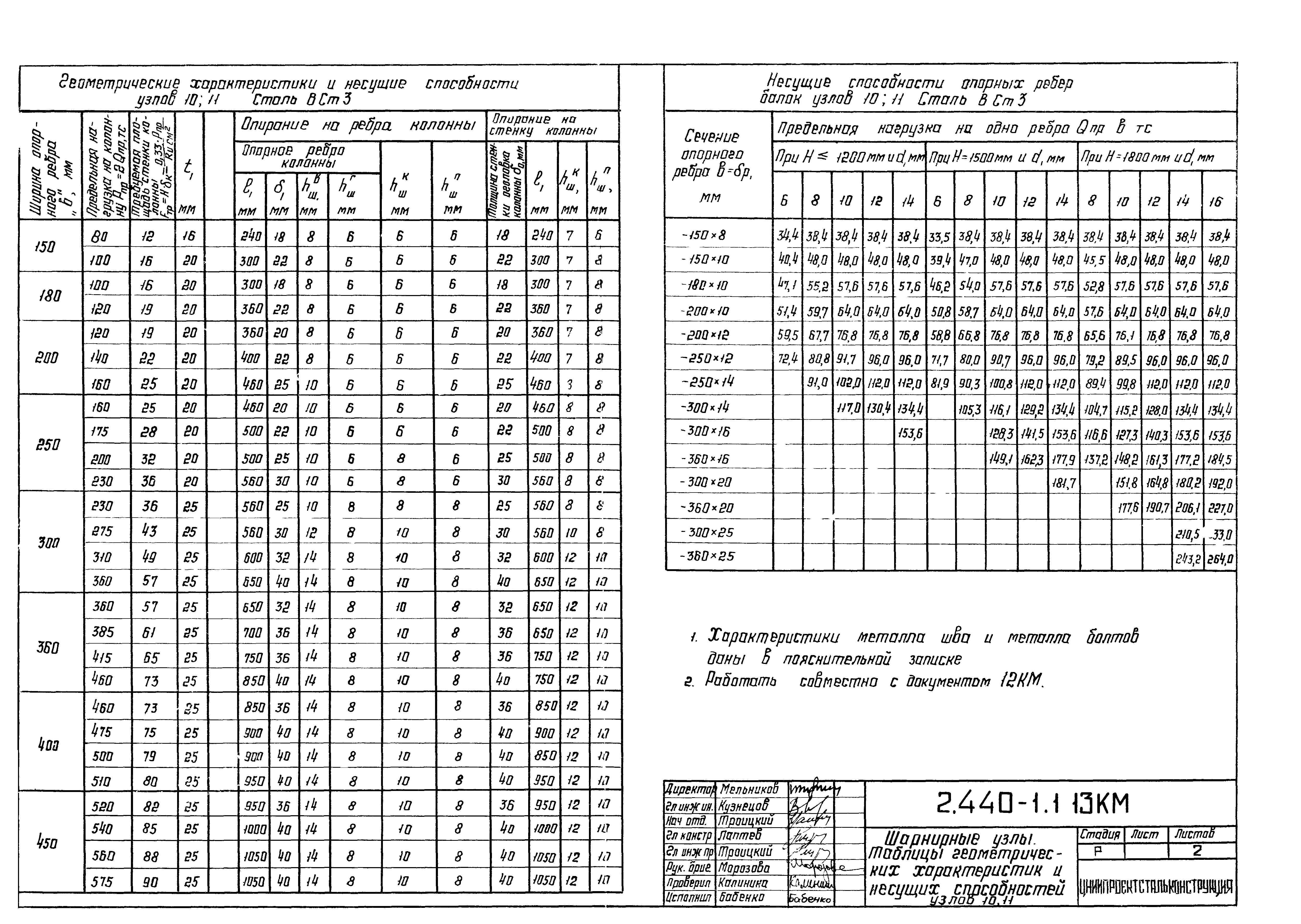

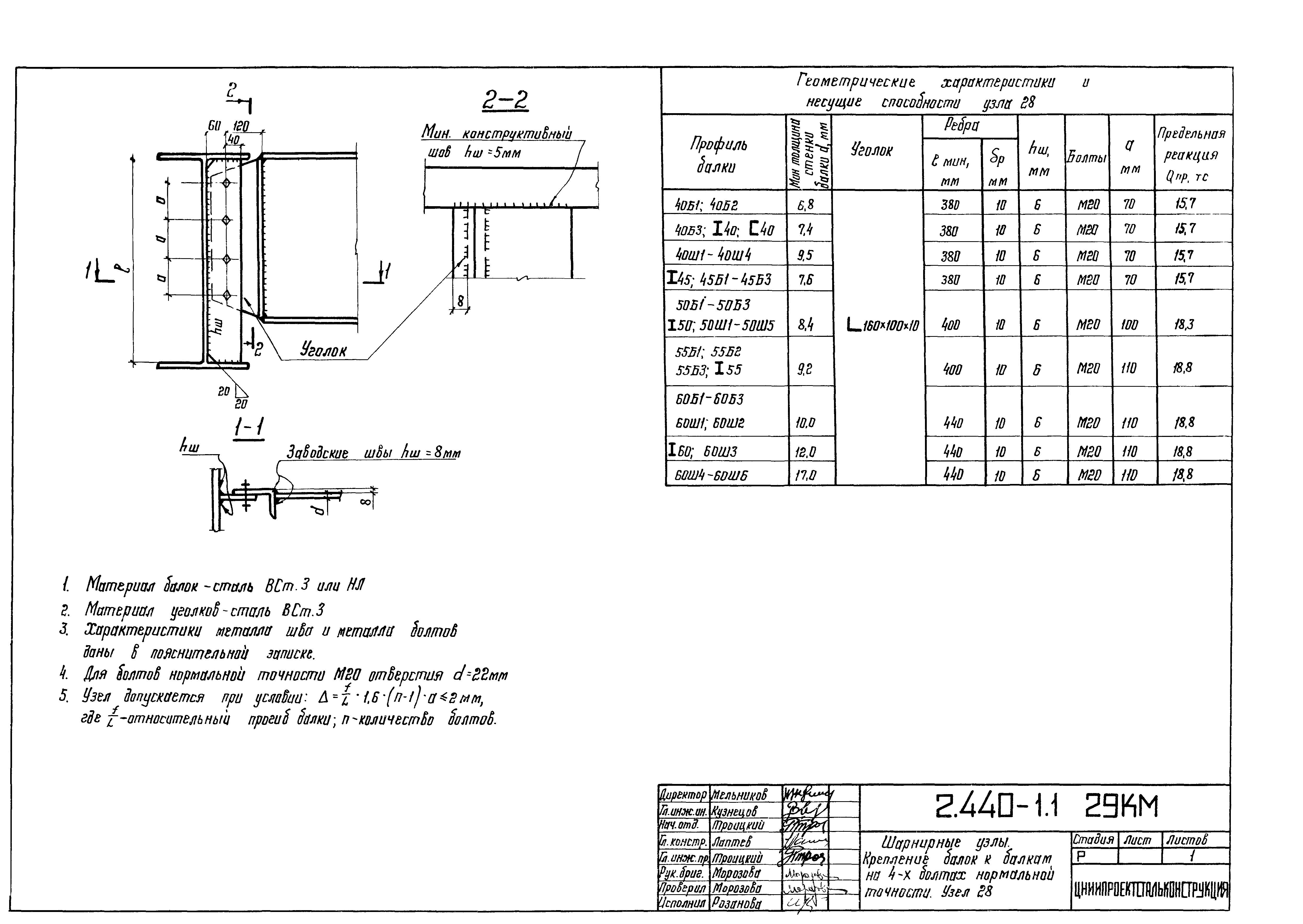

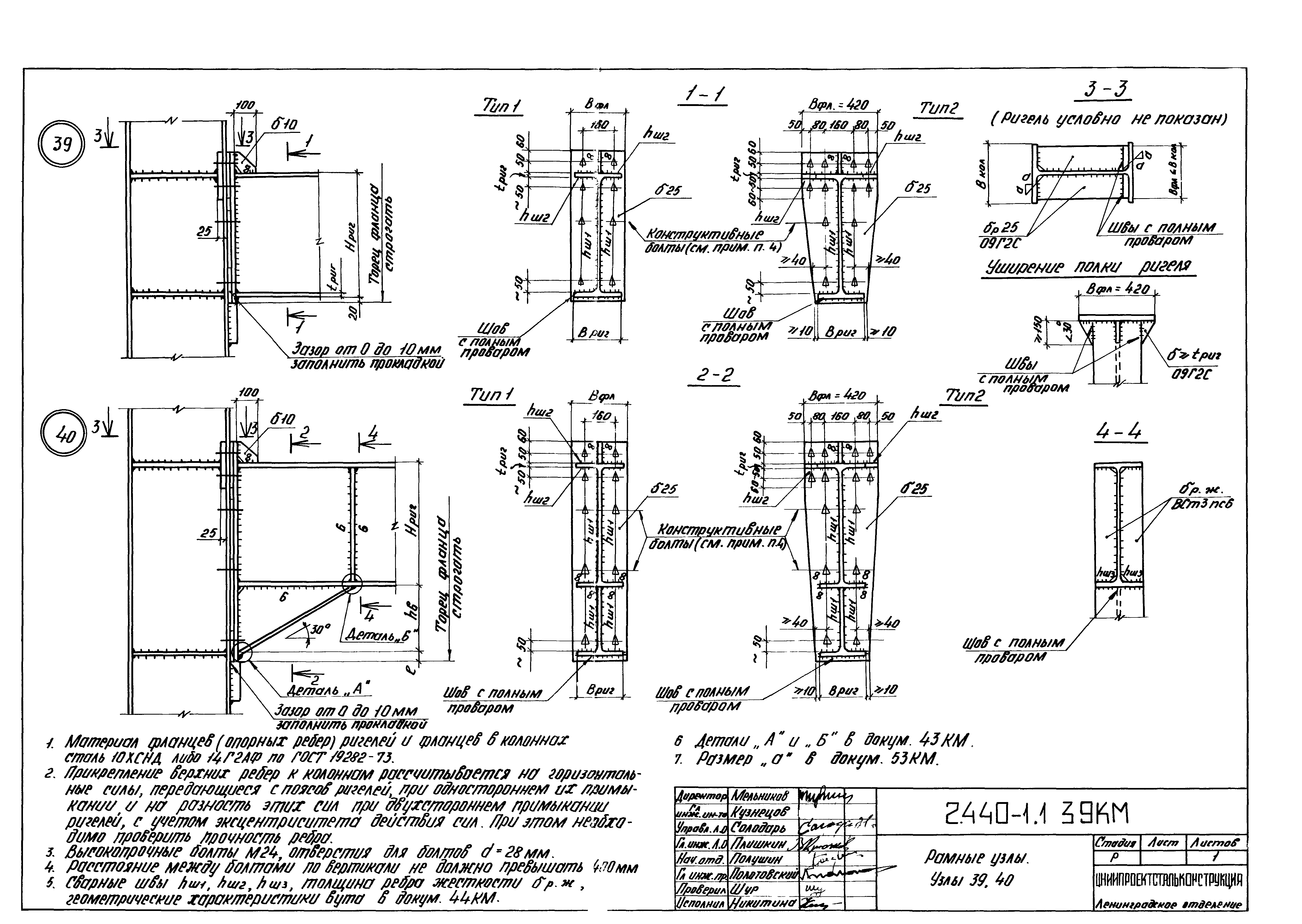

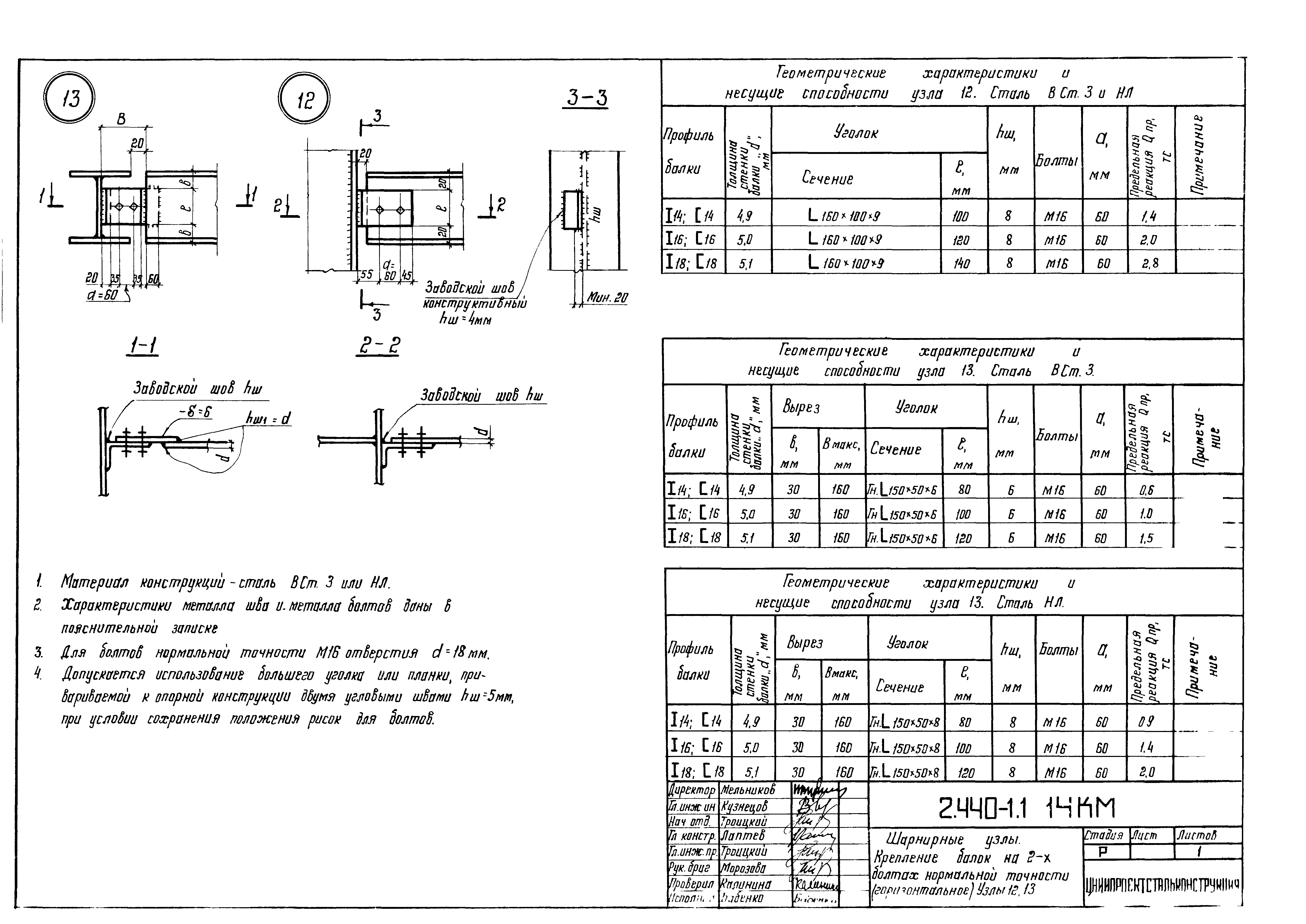

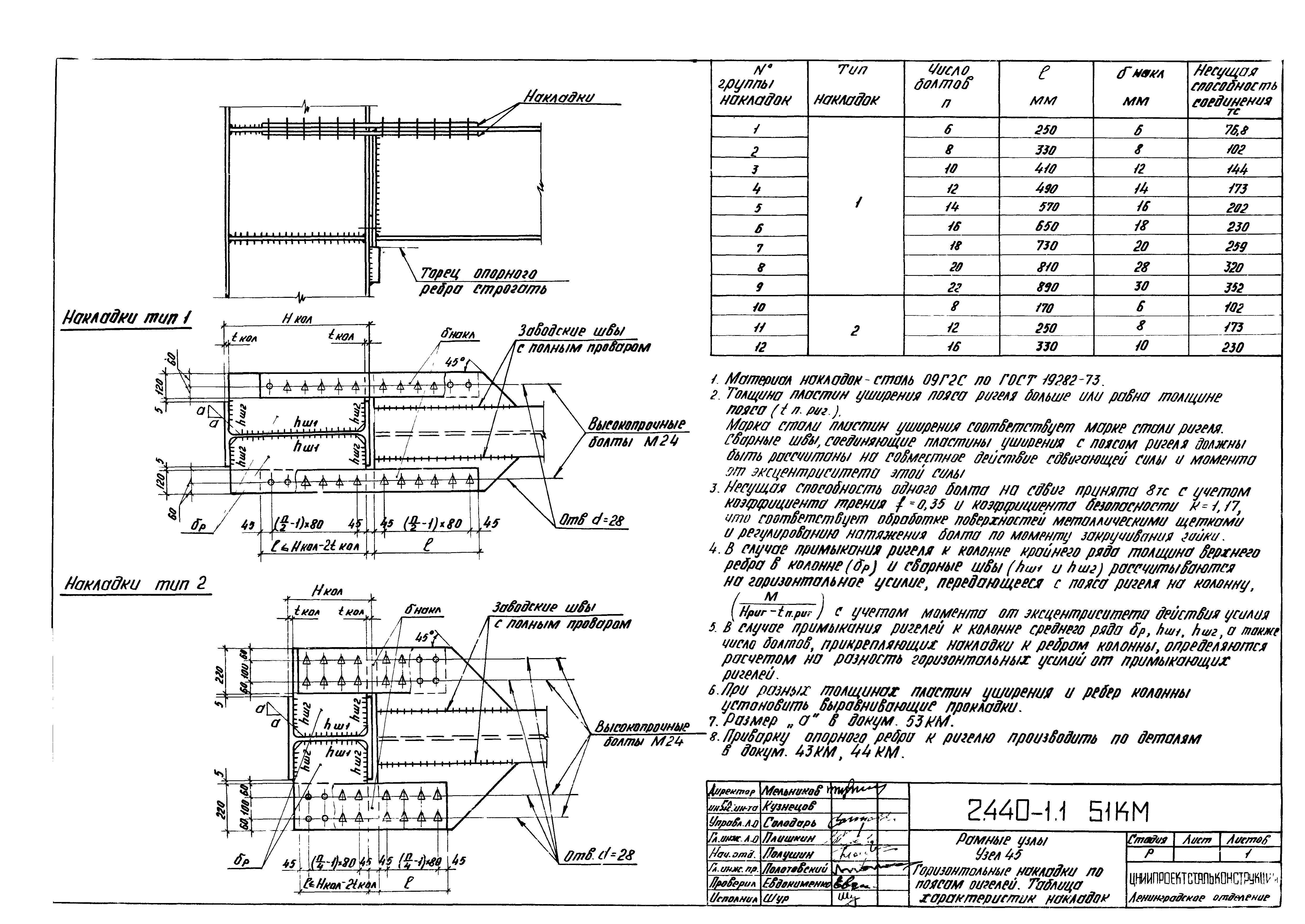

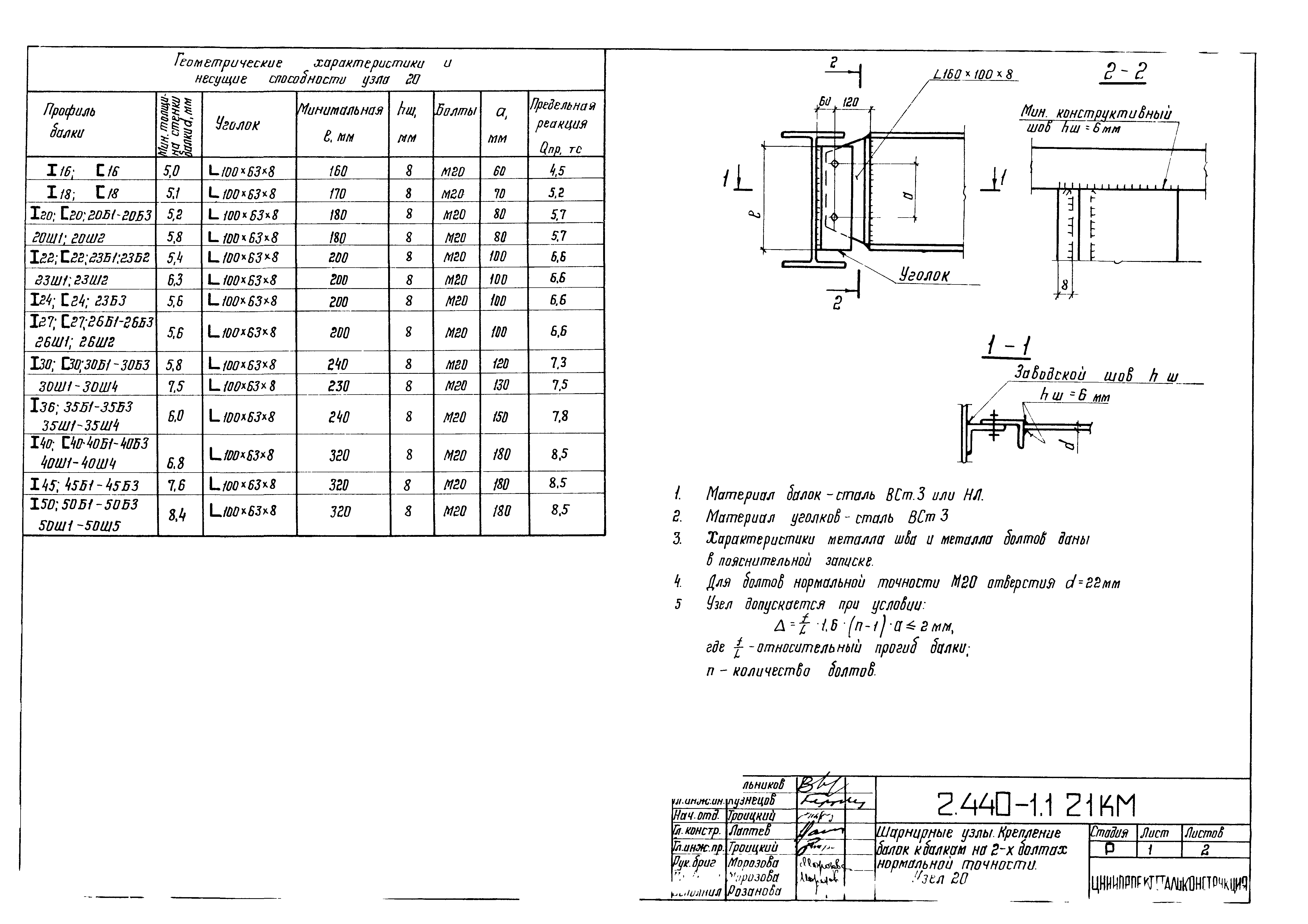

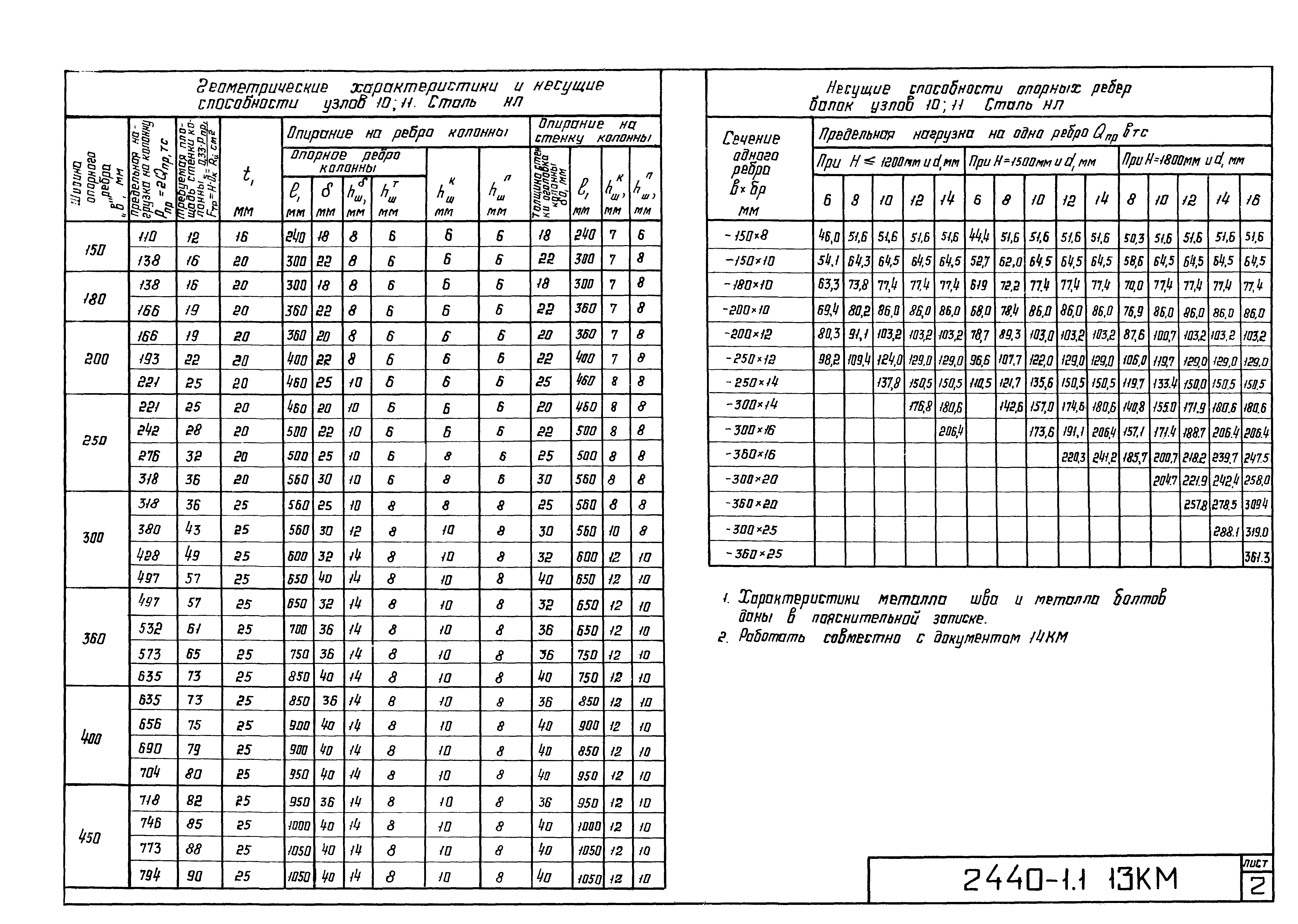

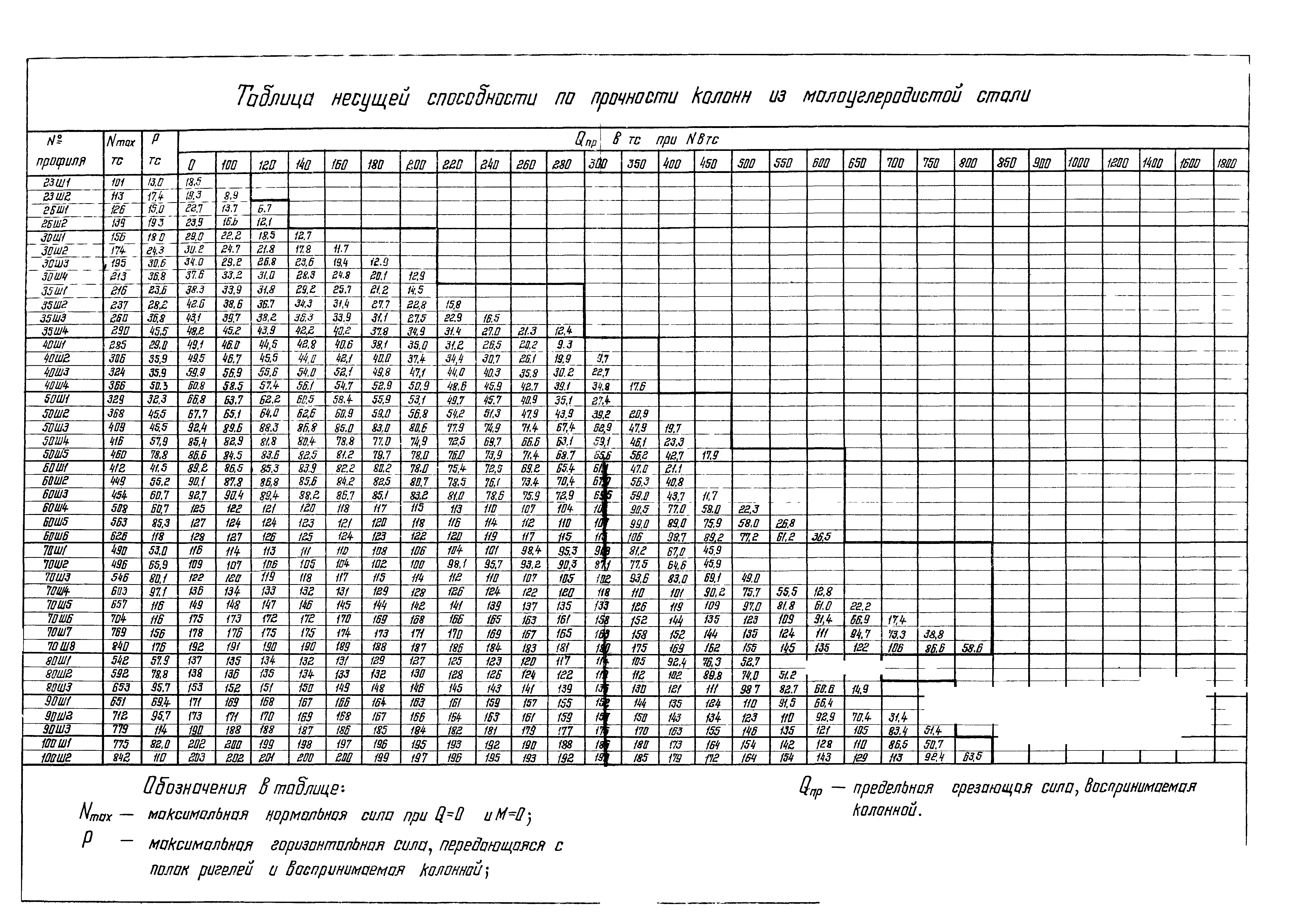

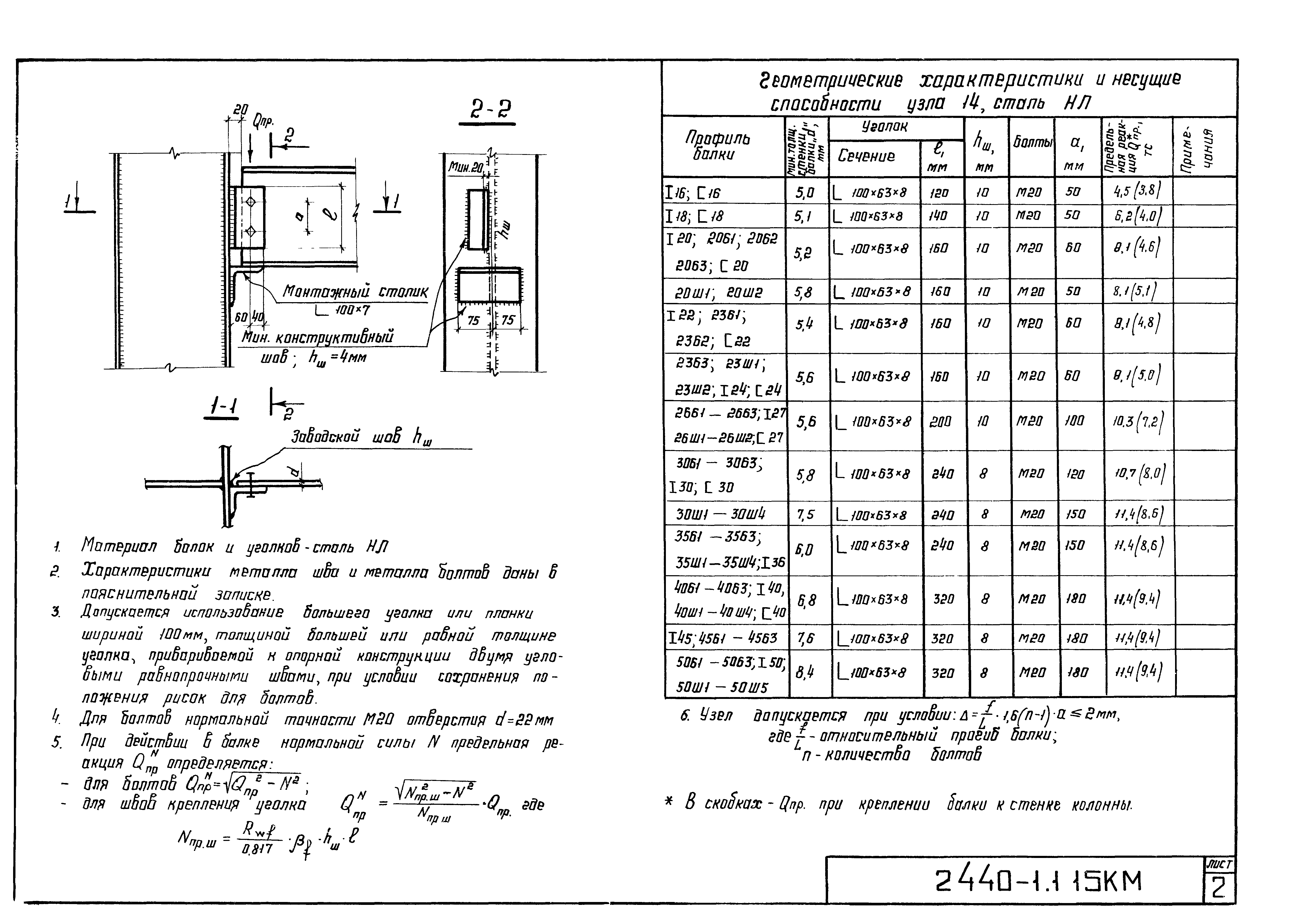

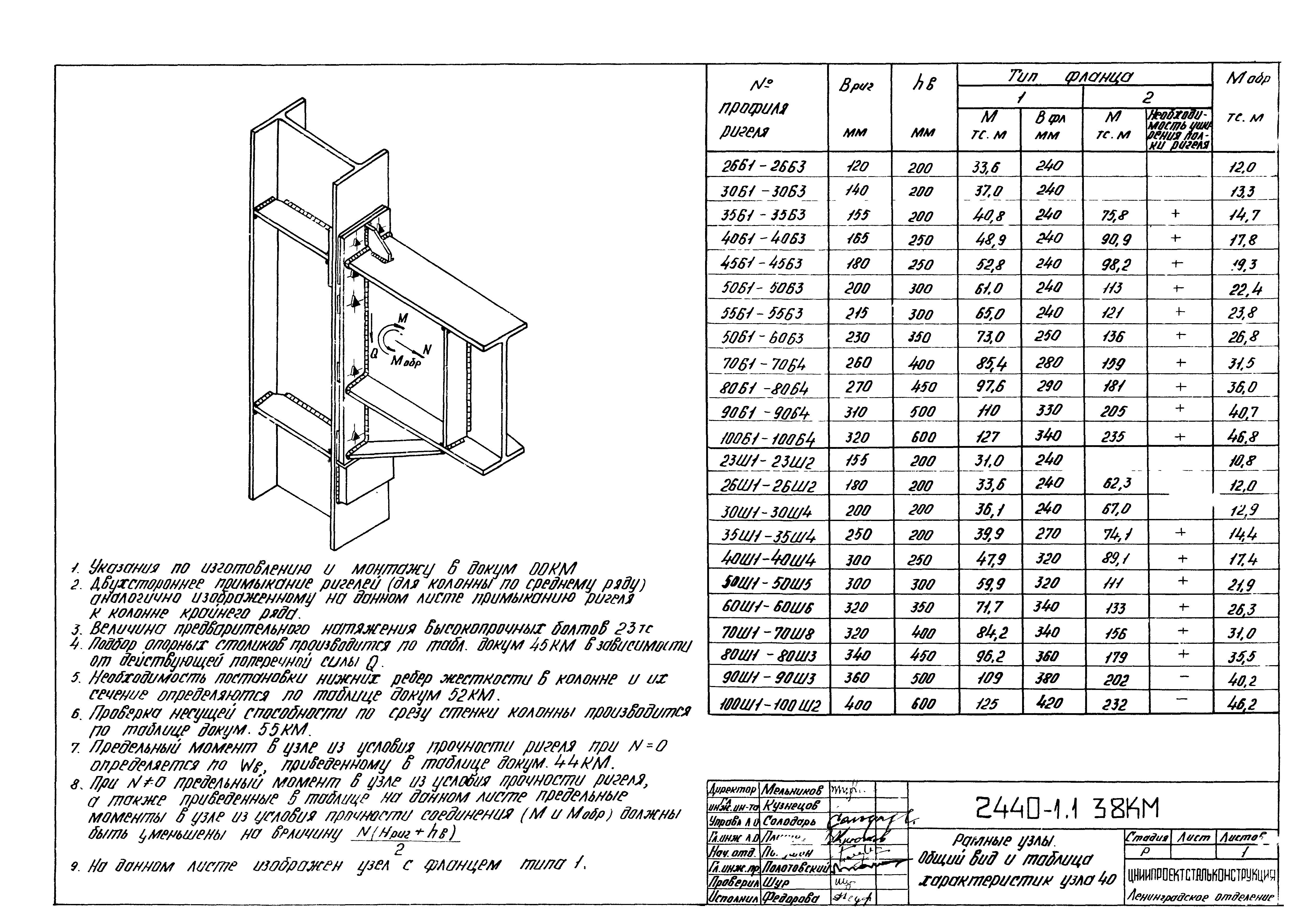

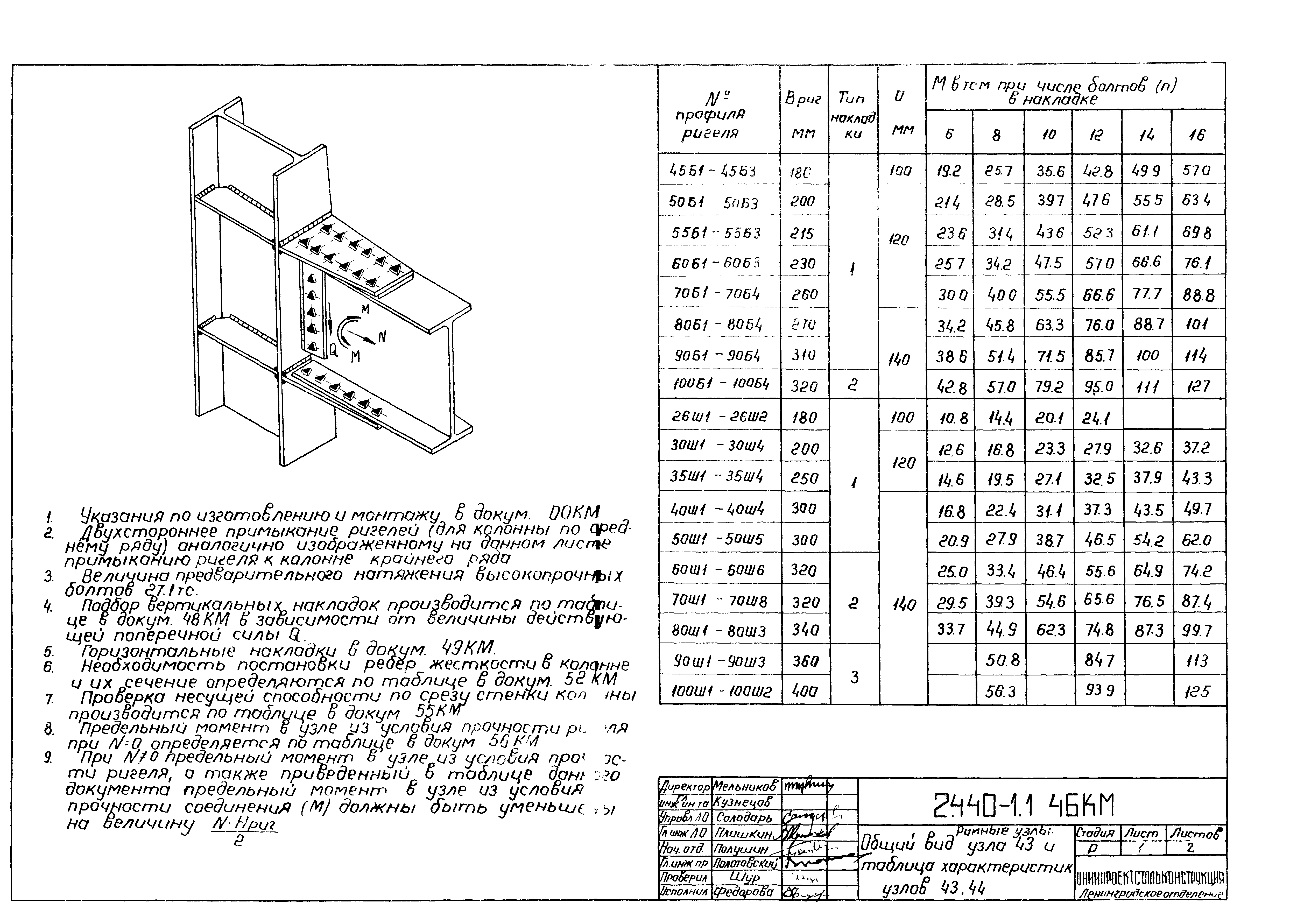

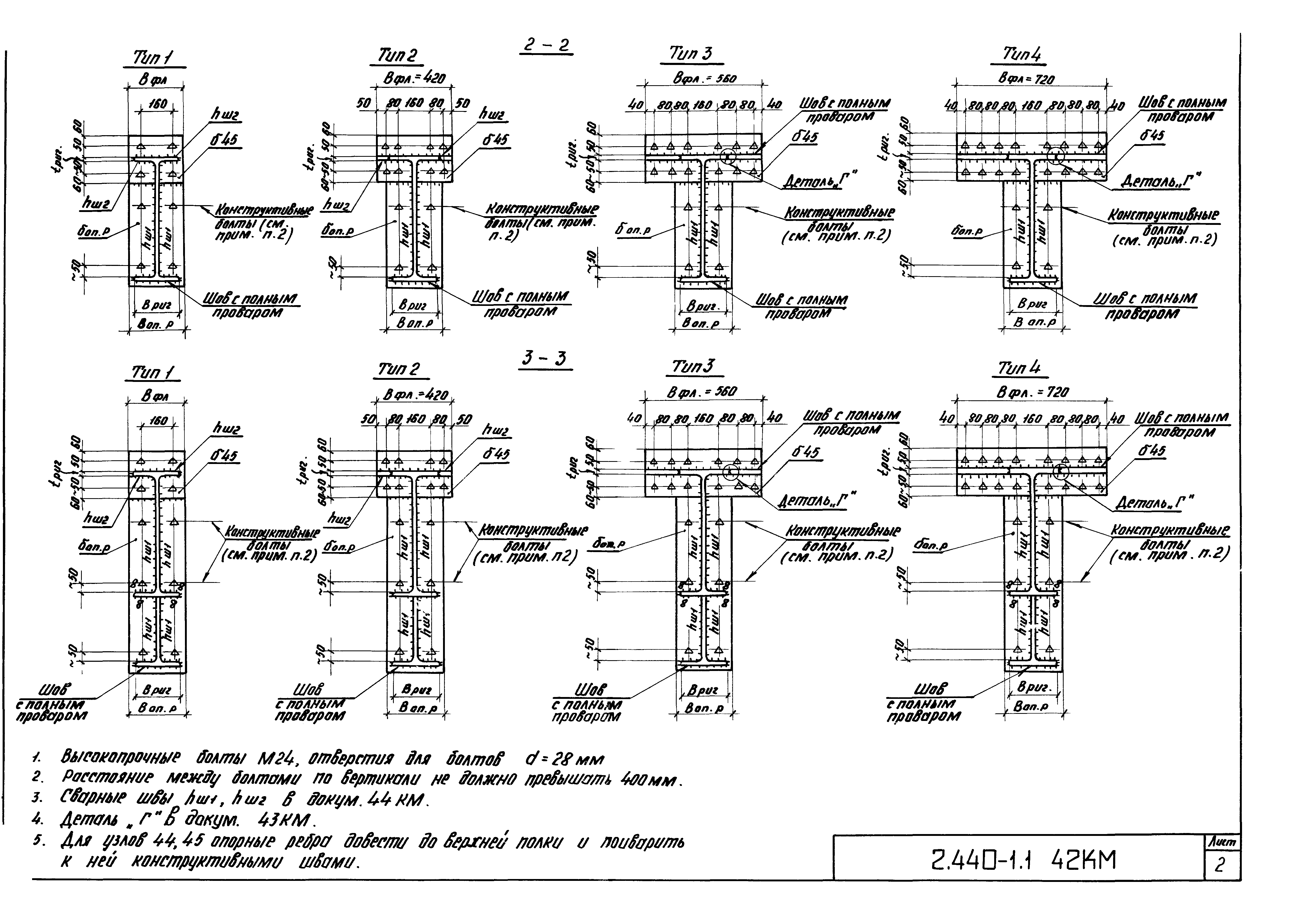

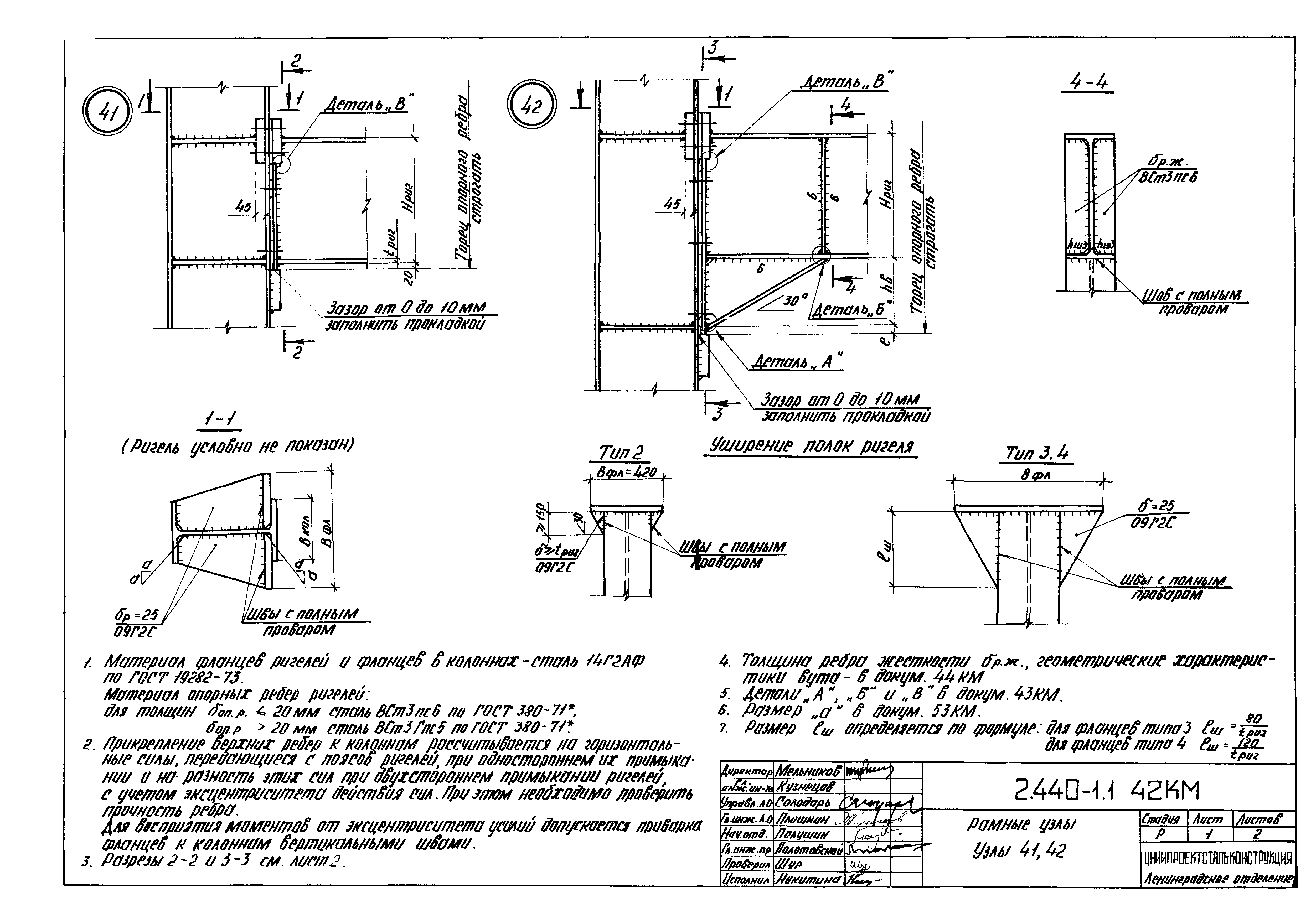

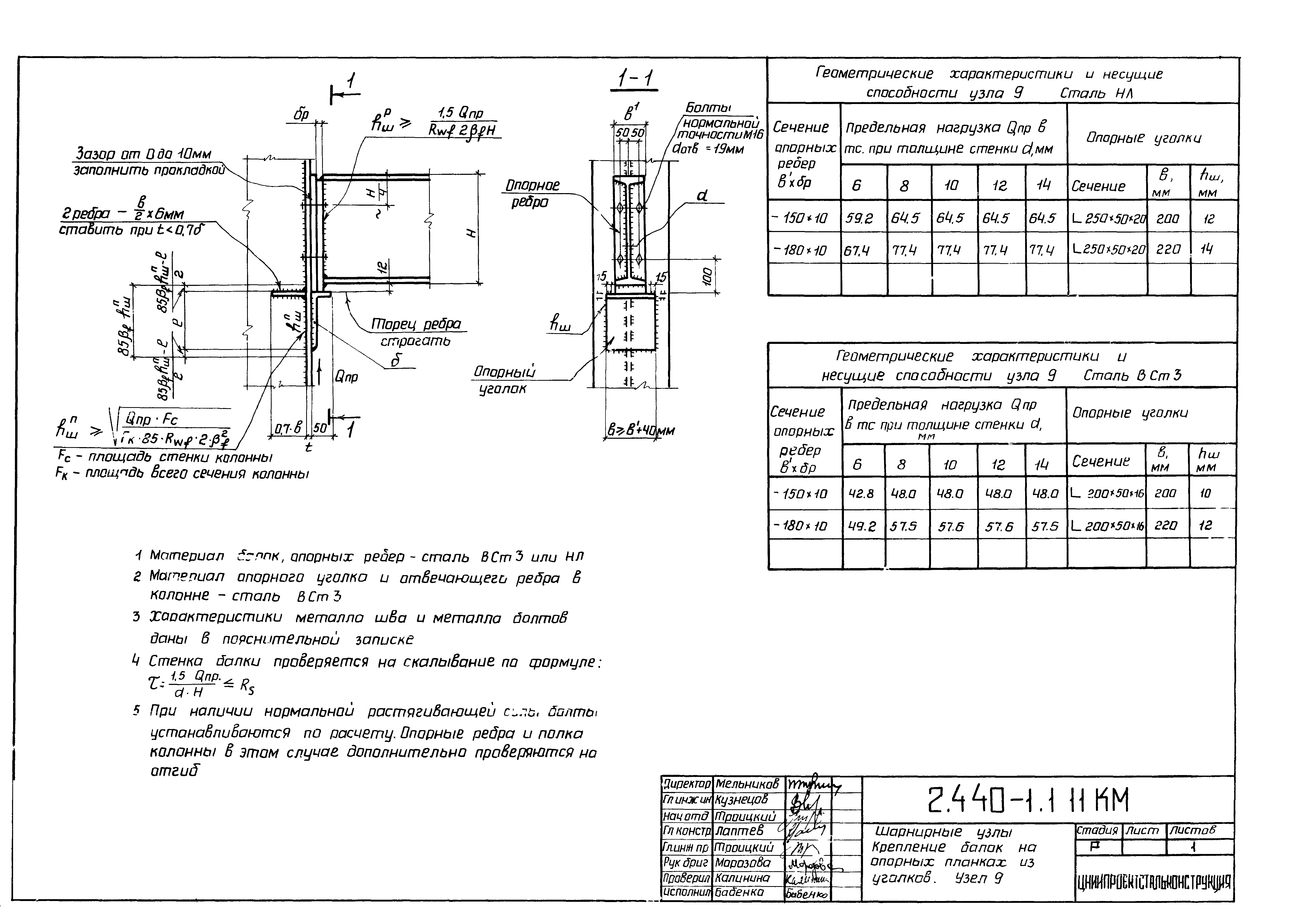

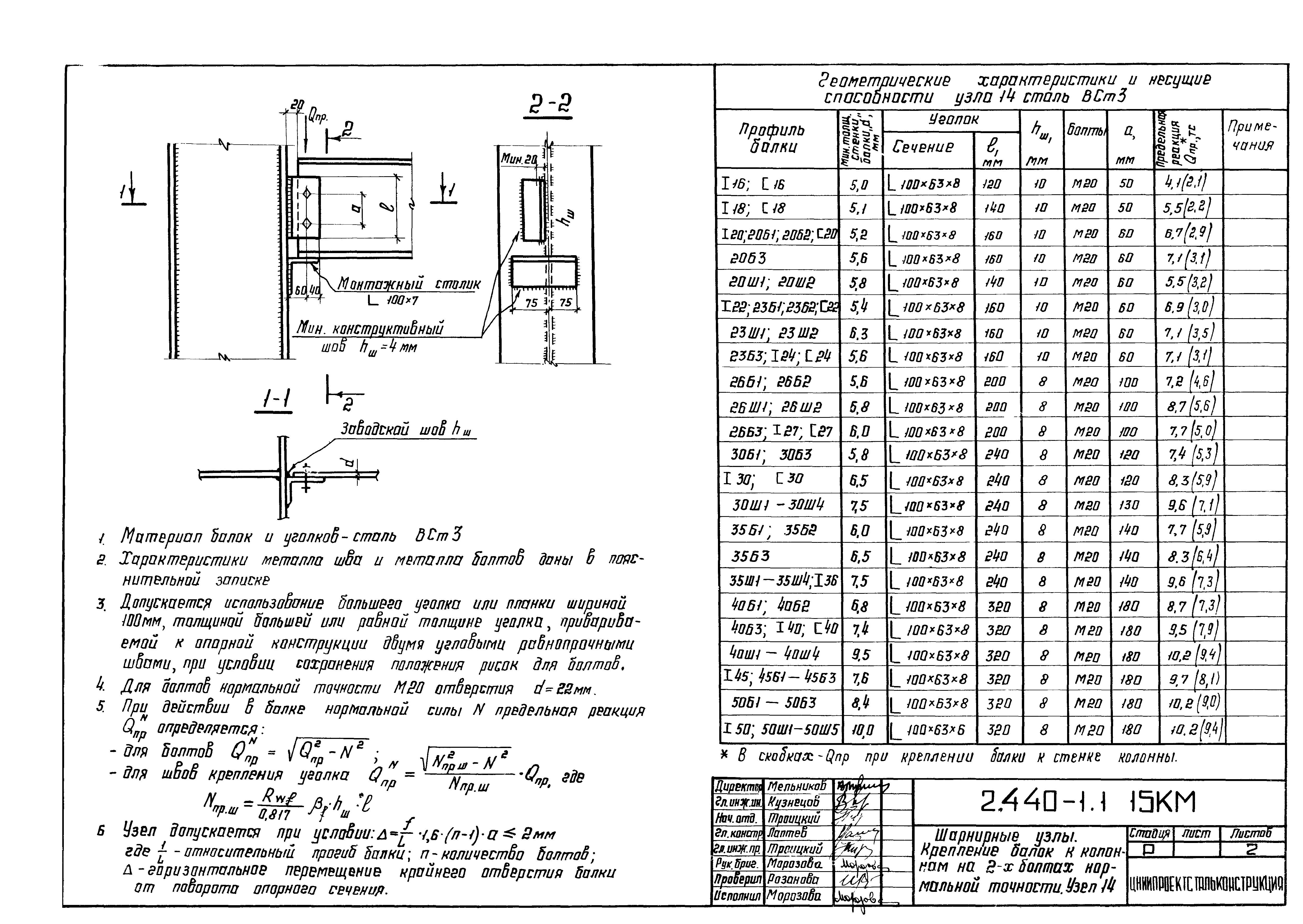

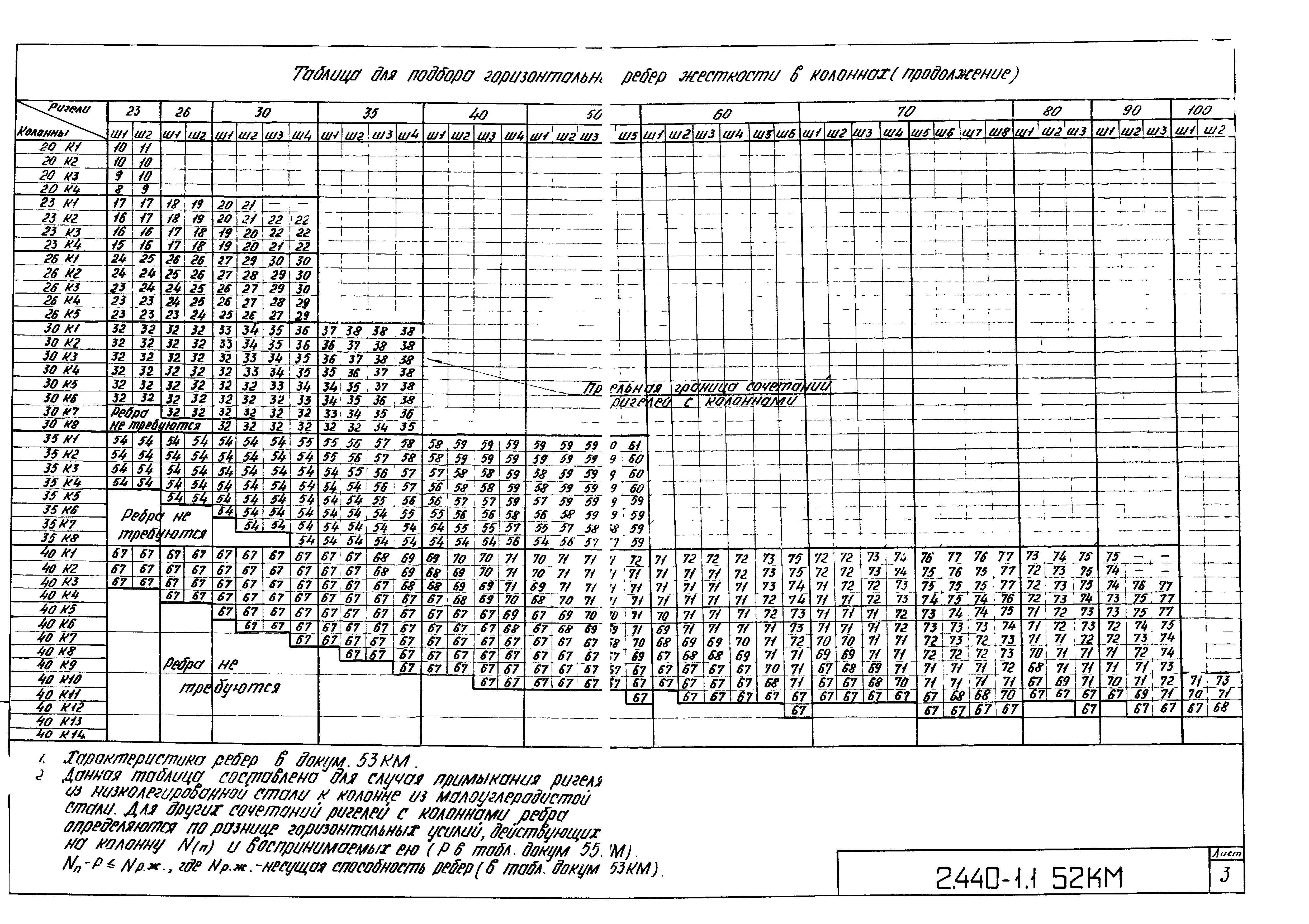

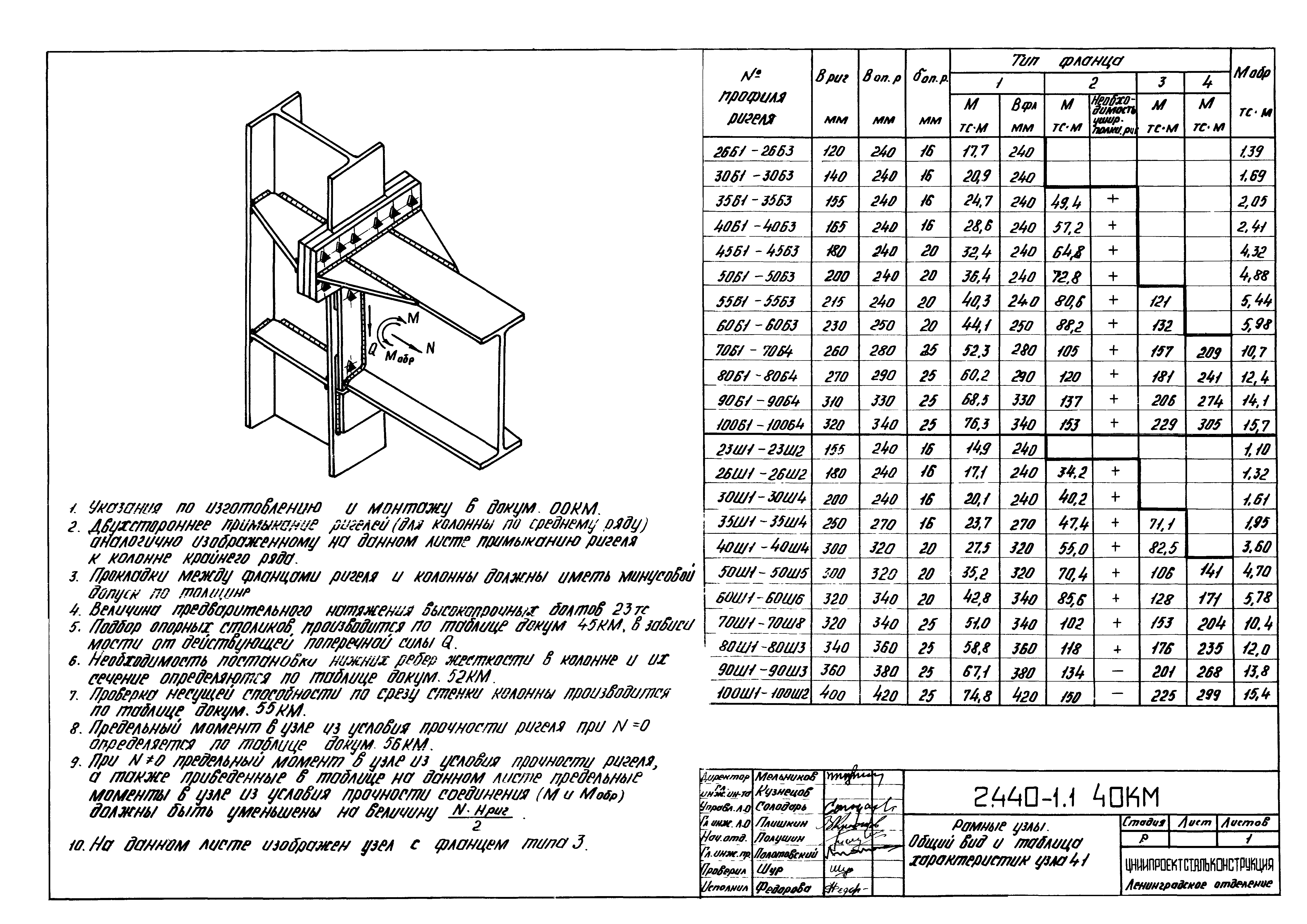

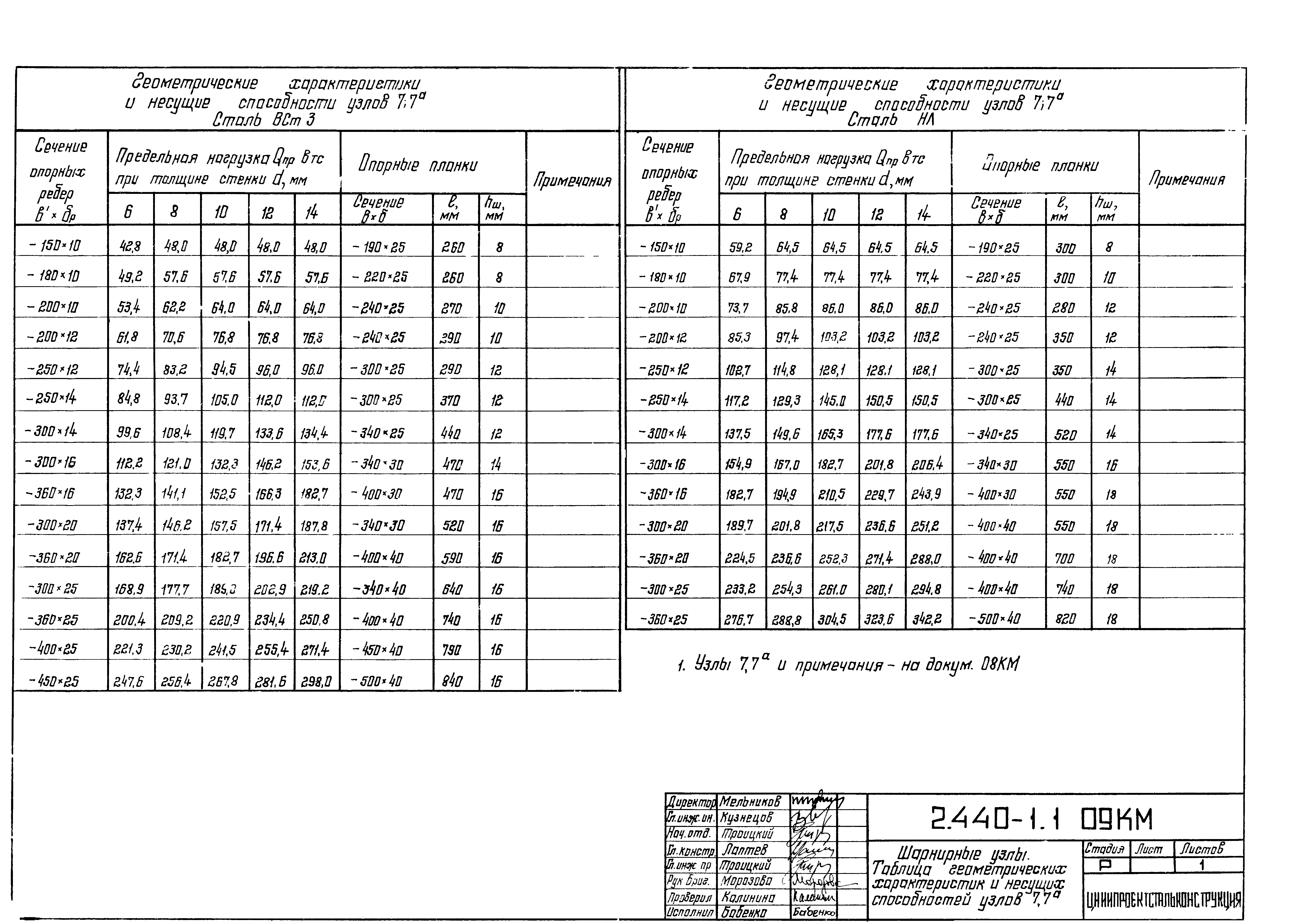

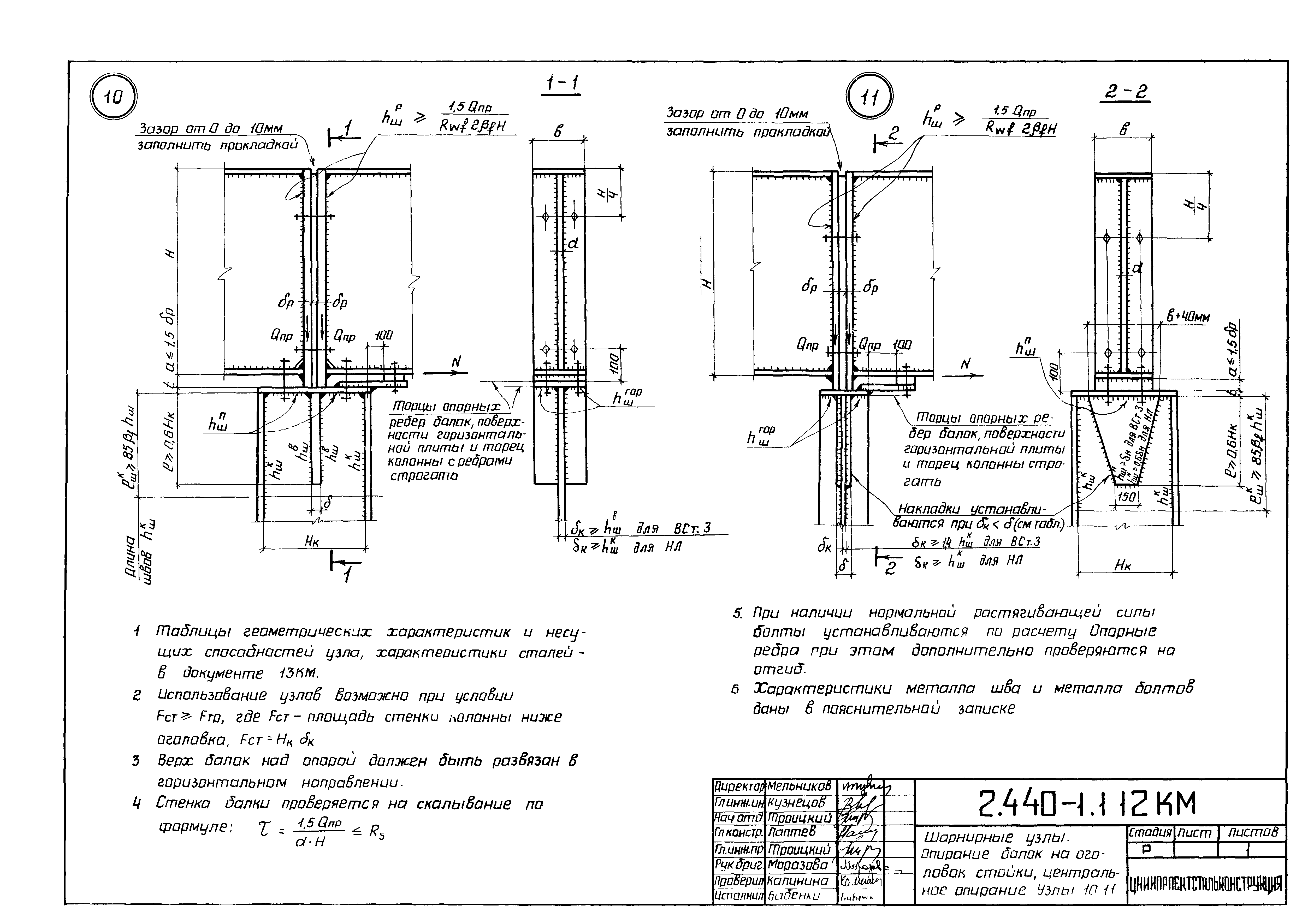

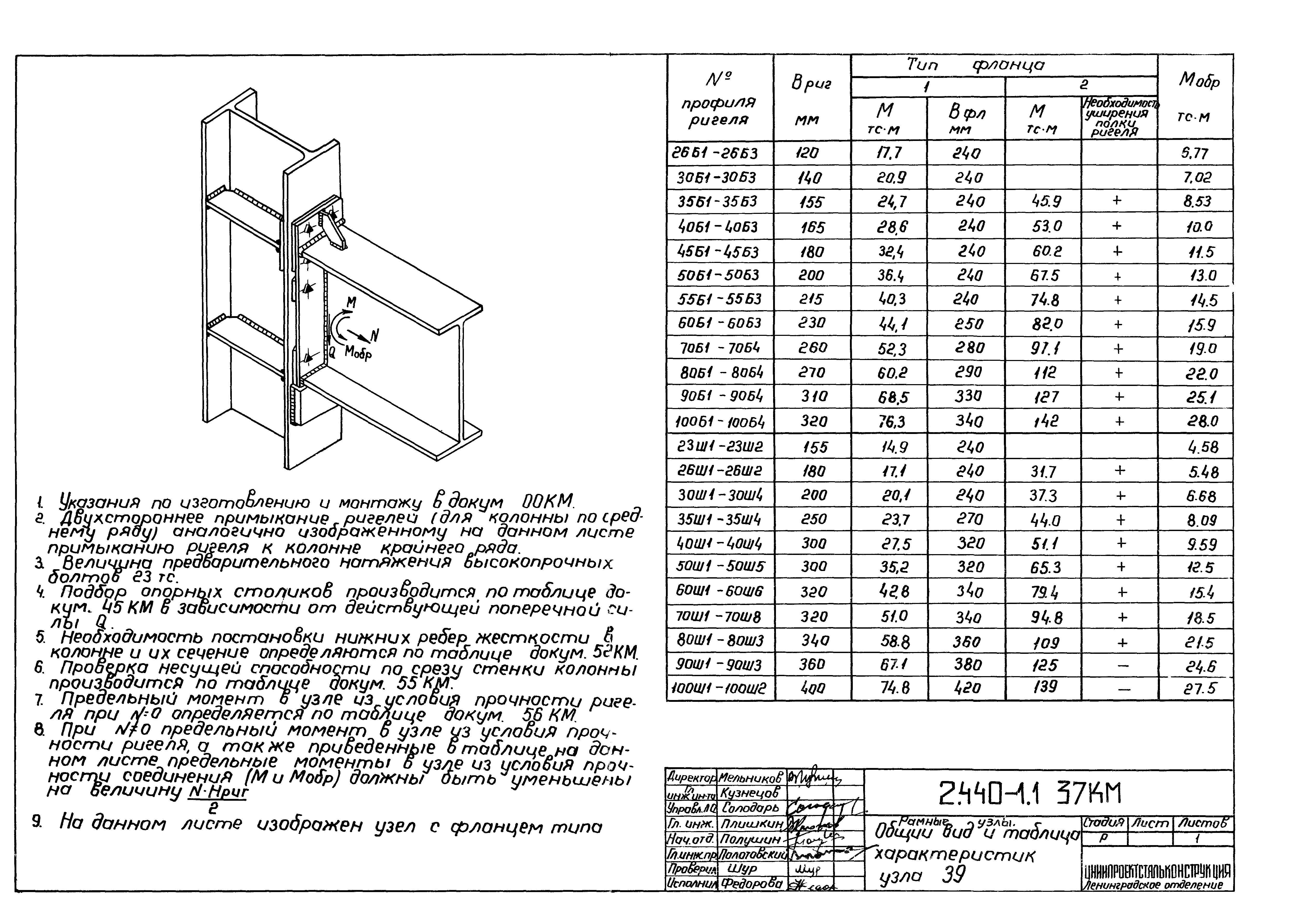

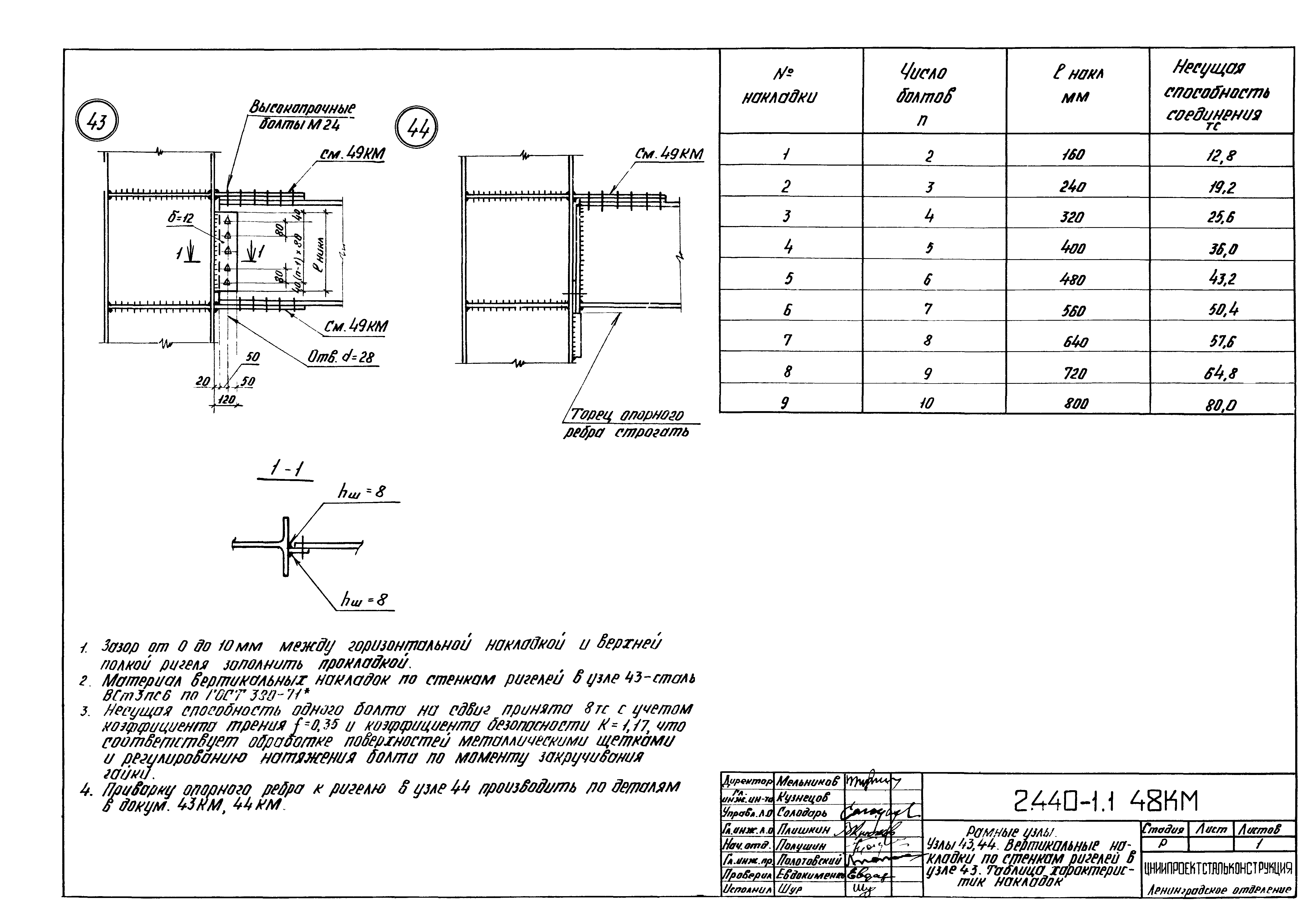

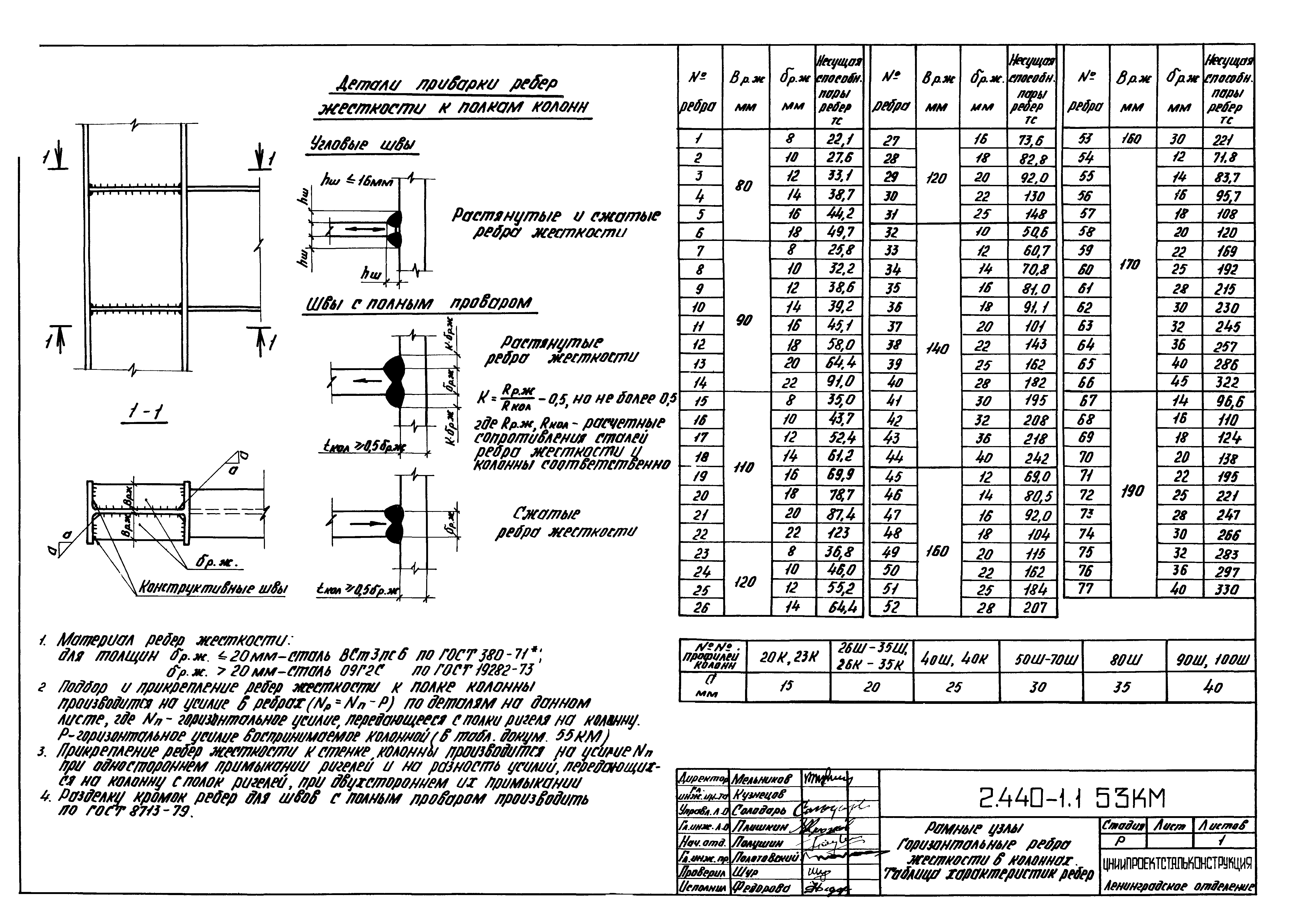

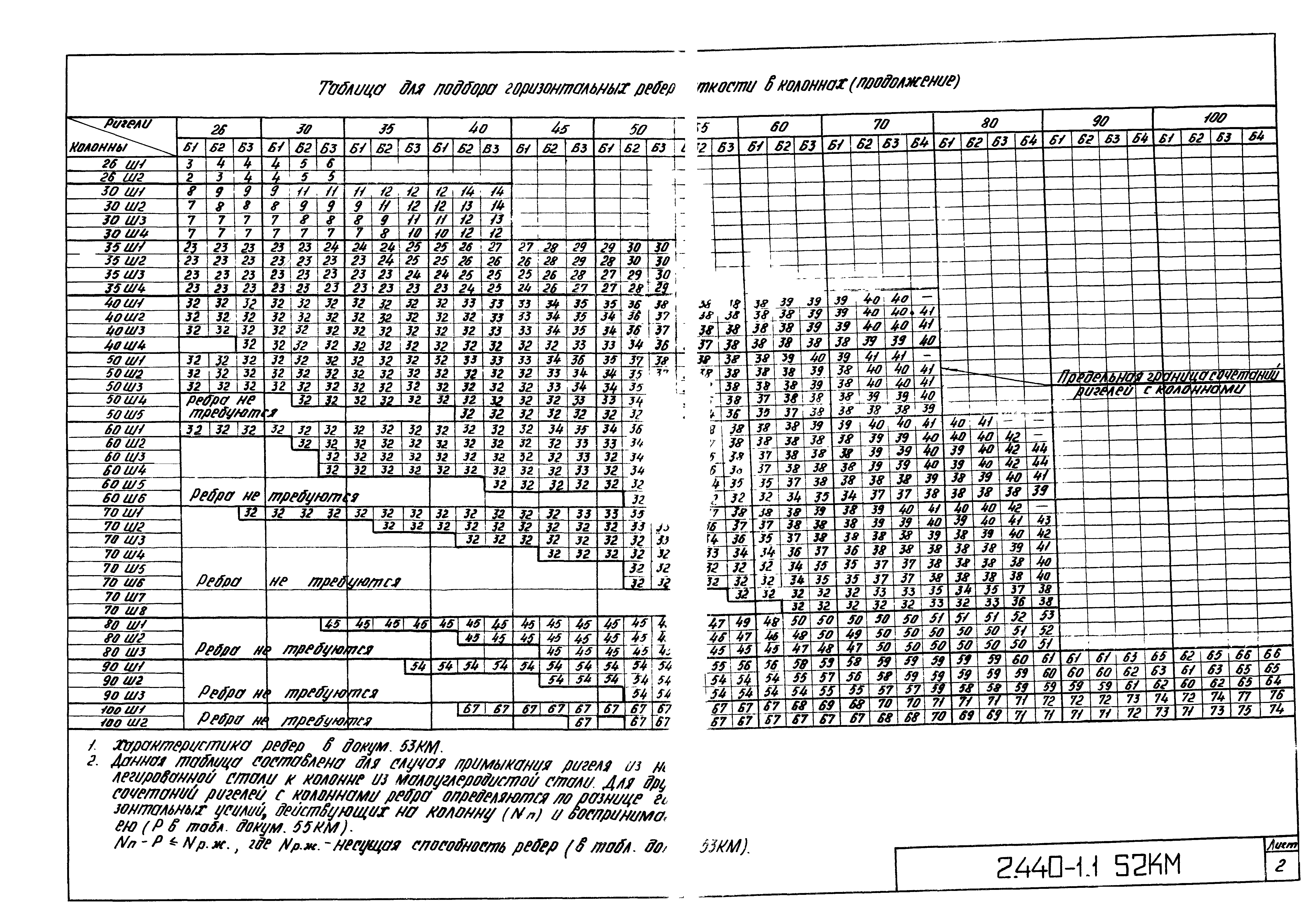

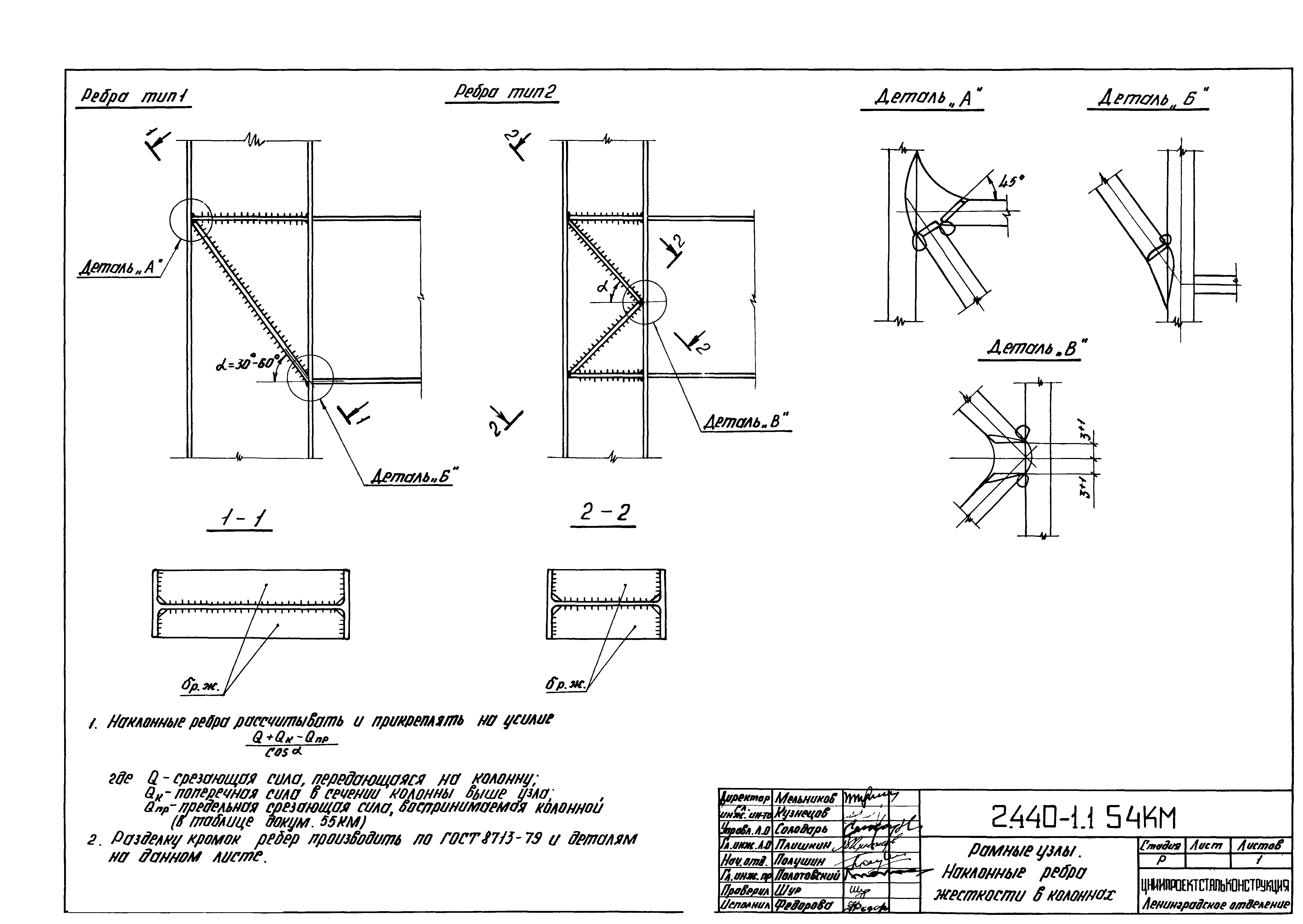

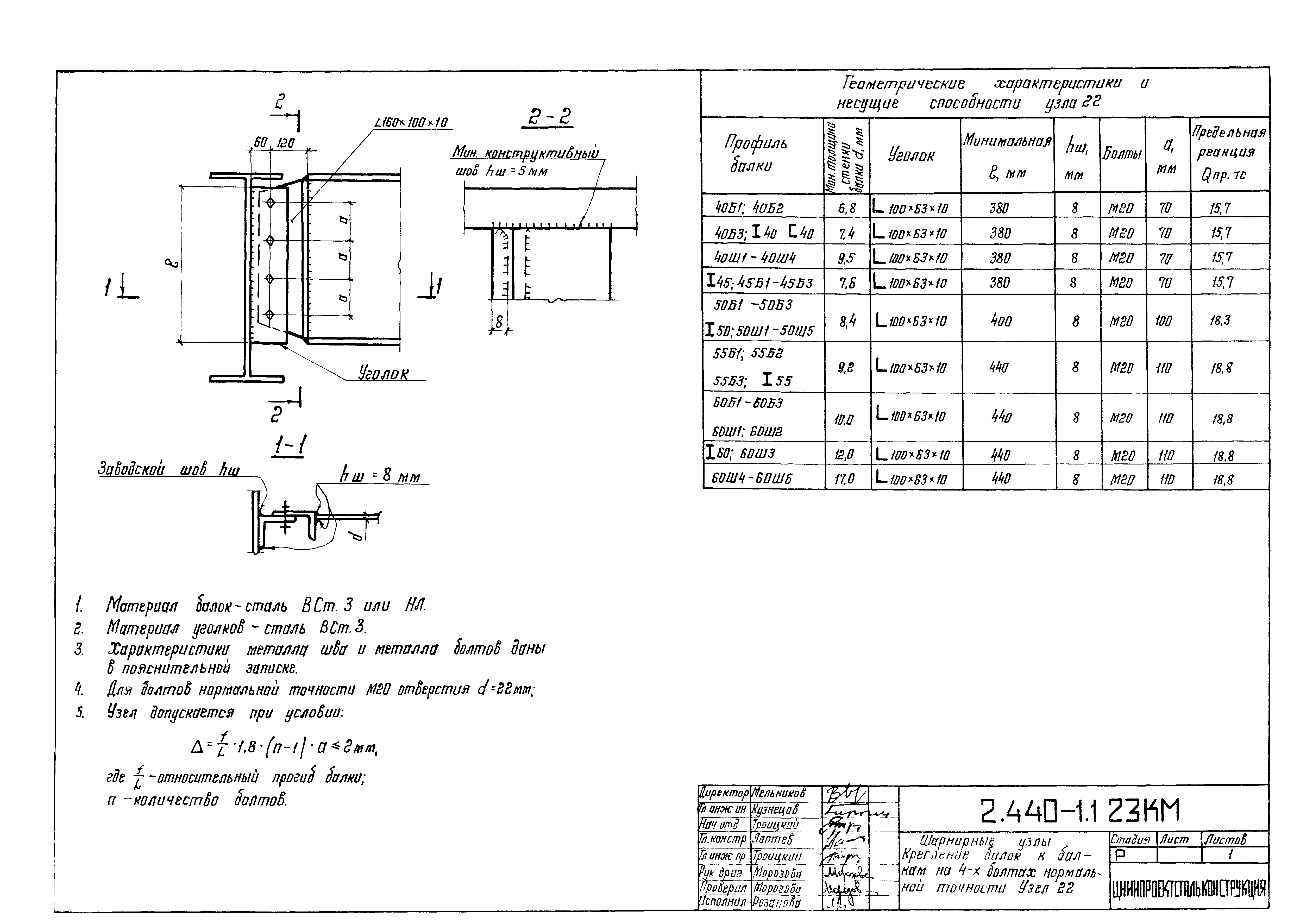

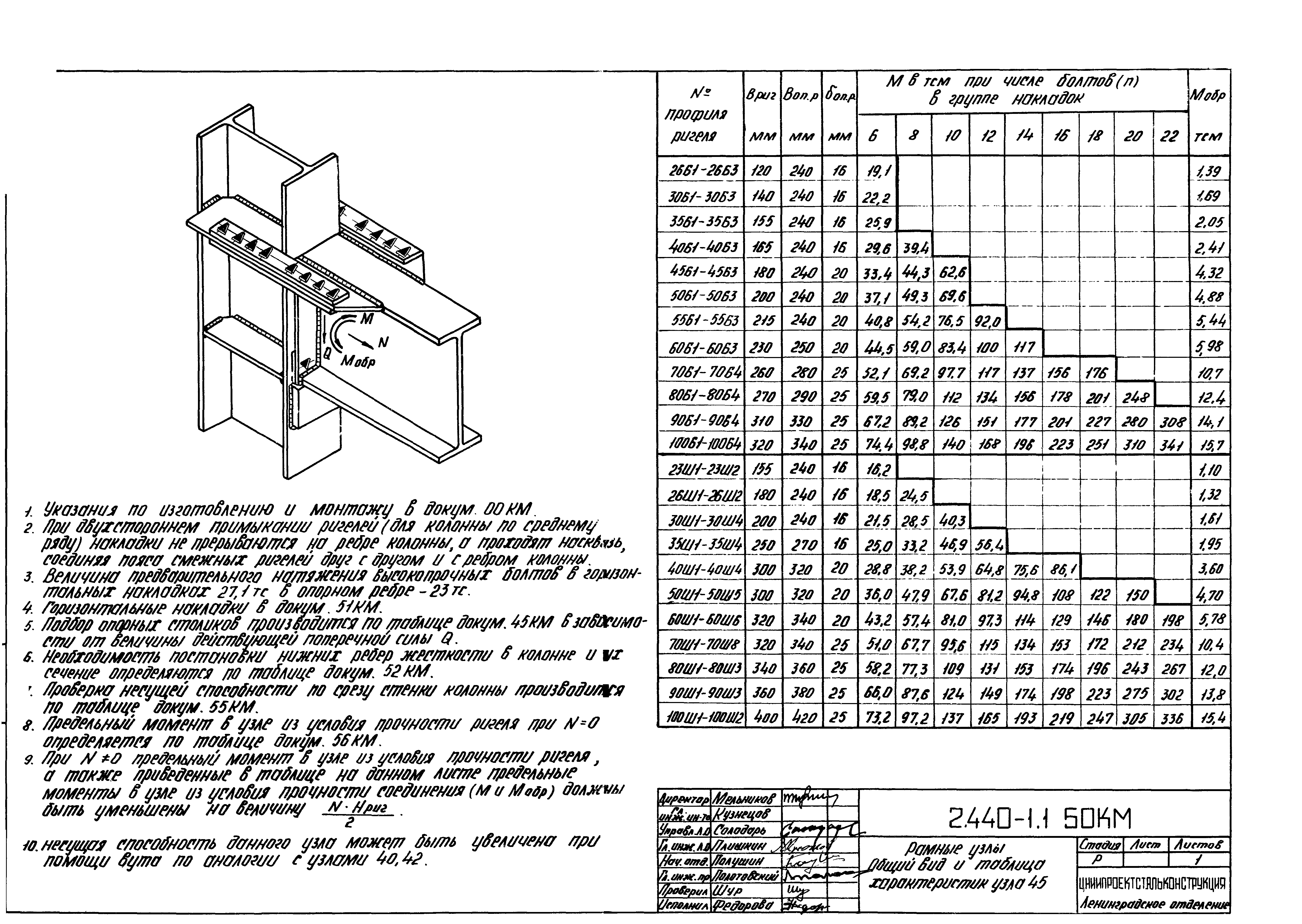

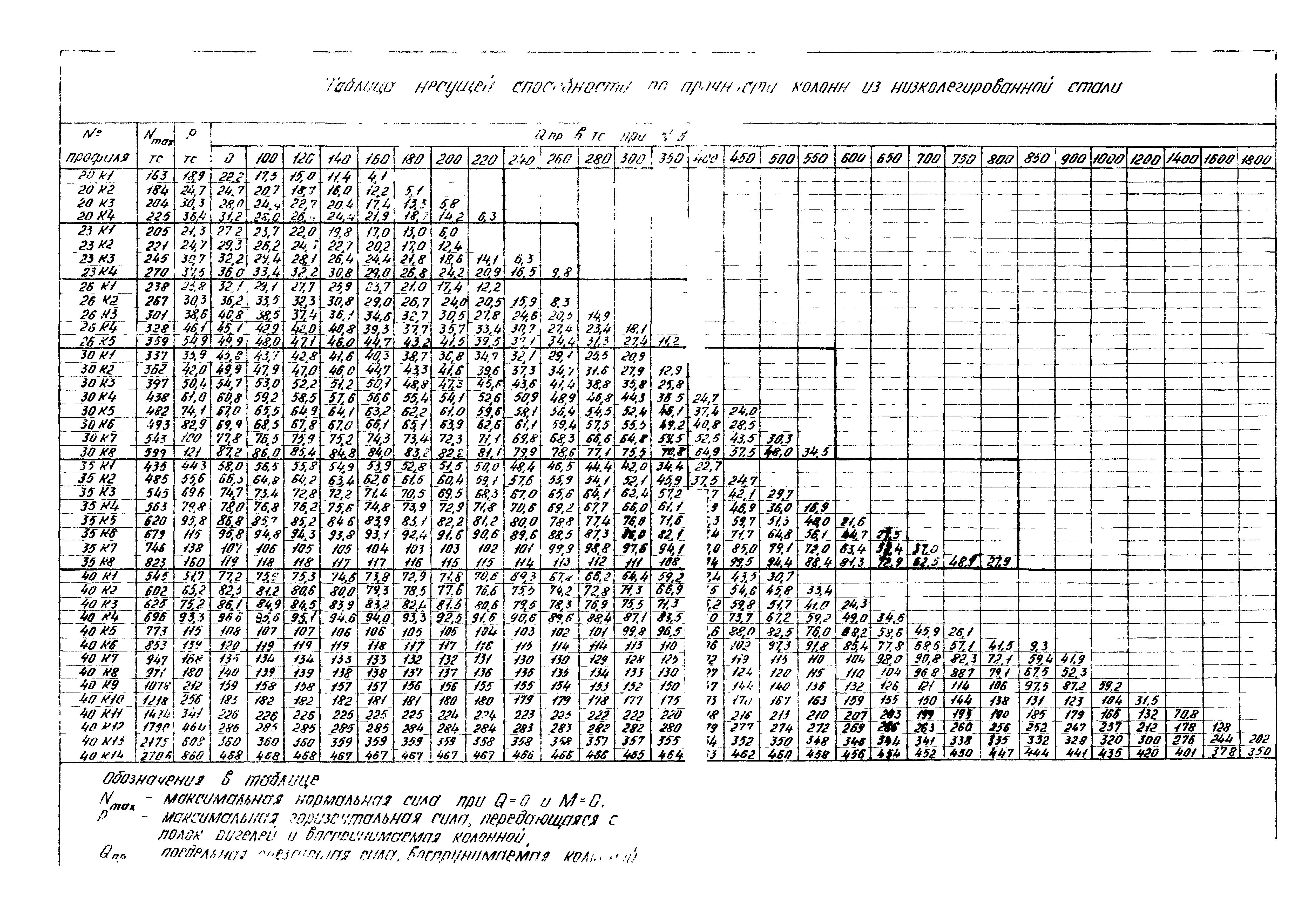

Выпуск 1. Рамные и шарнирные узлы балочных клеток и примыкания ригелей к колоннамОбозначение: | Серия 2.440-1 | Обозначение англ: | Series 2.440-1 | Статус: | действует | Название рус.: | Выпуск 1. Рамные и шарнирные узлы балочных клеток и примыкания ригелей к колоннам | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.06.1982 | Оглавление: | 2.440-1.1 00 КМ Пояснительная записка 2.440-1.1 01 КМ Шарнирные узлы. Рекомендации по применению шарнирных узлов 2.440-1.1 02 КМ Шарнирные узлы. Этажное опирание балок. Узлы 1 и 2 2.440-1.1 03 КМ Шарнирные узлы. Крепление балок на опорных уголках. Узел 3 2.440-1.1 04 КМ Шарнирные узлы. Крепление балок на опорных уголках. Узел 4 2.440-1.1 05 КМ Шарнирные узлы. Геометрические характеристики и несущие способности узла 4 2.440-1.1 06 КМ Шарнирные узлы. Опирание балок на ребра из швеллеров. Узел 5 2.440-1.1 07 КМ Шарнирные узлы. Опирание балок на ребро из тавров. Узел 6 2.440-1.1 08 КМ Шарнирные узлы. Крепление балок на опорных планках. Узлы 7, 7а, 8, 8а 2.440-1.1 09 КМ Шарнирные узлы. Таблица геометрических характеристик и несущих способностей узлов 7, 7а 2.440-1.1 10 КМ Шарнирные узлы. Таблица геометрических характеристик и несущих способностей узлов 8, 8а 2.440-1.1 11 КМ Шарнирные узлы. Крепление балок на опорных планках из уголков. Узел 9 2.440-1.1 12 КМ Шарнирные узлы. Опирание балок на оголовок стойки , центральное опирание. Узлы 10, 11 2.440-1.1 13 КМ Шарнирные узлы. Таблица геометрических характеристик и несущих способностей узлов 10, 11 2.440-1.1 14 КМ Шарнирные узлы. Крепление балок на 2-х болтах нормальной точности (горизонтальное). Узлы 12, 13 2.440-1.1 15 КМ Шарнирные узлы. Крепление балок к колоннам на 2-х болтах нормальной точности. Узел 14 2.440-1.1 16 КМ Шарнирные узлы. Крепление балок к колоннам на 3-х болтах нормальной точности. Узел 15 2.440-1.1 17 КМ Шарнирные узлы. Крепление балок к колоннам на 4-х болтах нормальной точности. Узел 16 2.440-1.1 18 КМ Шарнирные узлы. Крепление балок к колоннам на 5-и болтах нормальной точности. Узел 17 2.440-1.1 19 КМ Шарнирные узлы. Крепление балок к колоннам на 6-и болтах нормальной точности. Узел 18 2.440-1.1 20 КМ Шарнирные узлы. Крепление балок к колоннам на 7-и болтах нормальной точности. Узел 19 2.440-1.1 21 КМ Шарнирные узлы. Крепление балок к балкам на 2-х болтах нормальной точности. Узел 20 2.440-1.1 22 КМ Шарнирные узлы. Крепление балок к балкам на 3-х болтах нормальной точности. Узел 21 2.440-1.1 23 КМ Шарнирные узлы. Крепление балок к балкам на 4-х болтах нормальной точности. Узел 22 2.440-1.1 24 КМ Шарнирные узлы. Крепление балок к балкам на 5-и болтах нормальной точности. Узел 23 2.440-1.1 25 КМ Шарнирные узлы. Крепление балок к балкам на 6-и болтах нормальной точности. Узел 24 2.440-1.1 26 КМ Шарнирные узлы. Крепление балок к балкам на 7-и болтах нормальной точности. Узел 25 2.440-1.1 27 КМ Шарнирные узлы. Крепление балок к балкам на 2-х болтах нормальной точности. Узел 26 2.440-1.1 28 КМ Шарнирные узлы. Крепление балок к балкам на 3-х болтах нормальной точности. Узел 27 2.440-1.1 29 КМ Шарнирные узлы. Крепление балок к балкам на 4-х болтах нормальной точности. Узел 28 2.440-1.1 30 КМ Шарнирные узлы. Крепление балок к колоннам на 2-х болтах нормальной точности. Узел 29 2.440-1.1 31 КМ Шарнирные узлы. Крепление балок к колоннам на 3-х болтах нормальной точности. Узел 30 2.440-1.1 32 КМ Шарнирные узлы. Крепление балок к колоннам на 4-х болтах нормальной точности. Узел 31 2.440-1.1 33 КМ Шарнирные узлы. Крепление балок к колоннам на 5-и болтах нормальной точности. Узел 32 2.440-1.1 34 КМ Шарнирные узлы. Крепление балок к колоннам на 6-и болтах нормальной точности. Узел 33 2.440-1.1 35 КМ Шарнирные узлы. Крепление балок к колоннам на 7-и болтах нормальной точности. Узел 34 2.440-1.1 36 КМ Шарнирные узлы. Опирание балок на кирпичные стены. Узлы 35-38 2.440-1.1 37 КМ Рамные узлы. Общий вид и таблица характеристик узла 39 2.440-1.1 38 КМ Рамные узлы. Общий вид и таблица характеристик узла 40 2.440-1.1 39 КМ Рамные узлы. Узлы 39, 40 2.440-1.1 40 КМ Рамные узлы. Общий вид и таблица характеристик узла 41 2.440-1.1 41 КМ Рамные узлы. Общий вид и таблица характеристик узла 42 2.440-1.1 42 КМ Рамные узлы. Узлы 41, 42 2.440-1.1 43 КМ Рамные узлы. Детали узлов 39-42 2.440-1.1 44 КМ Рамные узлы. Таблица характеристик деталей узлов 39-42 2.440-1.1 45 КМ Рамные узлы. Опорные столики для ригелей в узлах 39-42, 44, 45 2.440-1.1 46 КМ Рамные узлы. Общий вид узла 43. Таблица характеристик узлов 43, 44 2.440-1.1 47 КМ Рамные узлы. Общий вид и таблица характеристик узла 44 2.440-1.1 48 КМ Рамные узлы. Узлы 43, 44. Вертикальные накладки по стенкам ригелей в узле 43. Таблица характеристик накладок 2.440-1.1 49 КМ Рамные узлы. Горизонтальны накладки по поясам ригелей в узлах 43, 44. Таблица характеристик накладок 2.440-1.1 50 КМ Рамные узлы. Общий вид и таблица характеристик узла 45 2.440-1.1 51 КМ Рамные узлы. Узел 45. Горизонтальны накладки по поясам ригелей. Таблица характеристик накладок 2.440-1.1 52 КМ Рамные узлы. Таблица для подбора горизонтальных ребер жесткости в колоннах 2.440-1.1 53 КМ Рамные узлы. Горизонтальные ребра жесткости в колоннах. Таблица характеристик ребер 2.440-1.1 54 КМ Рамные узлы. Накладные ребра жесткости 2.440-1.1 55 КМ Рамные узлы. Таблица несущей способности колонн по прочности 2.440-1.1 56 КМ Рамные узлы. Таблица несущей способности ригелей по прочности | Разработан: | ЦНИИпроектстальконструкция ВНИКТИстальконструкция Минмонтажспецстроя СССР ВНИПИ Промстальконструкция
| Утверждён: | 15.12.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 83)
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1982 г. )
| Расположен в: |
| Заменяет собой: | |

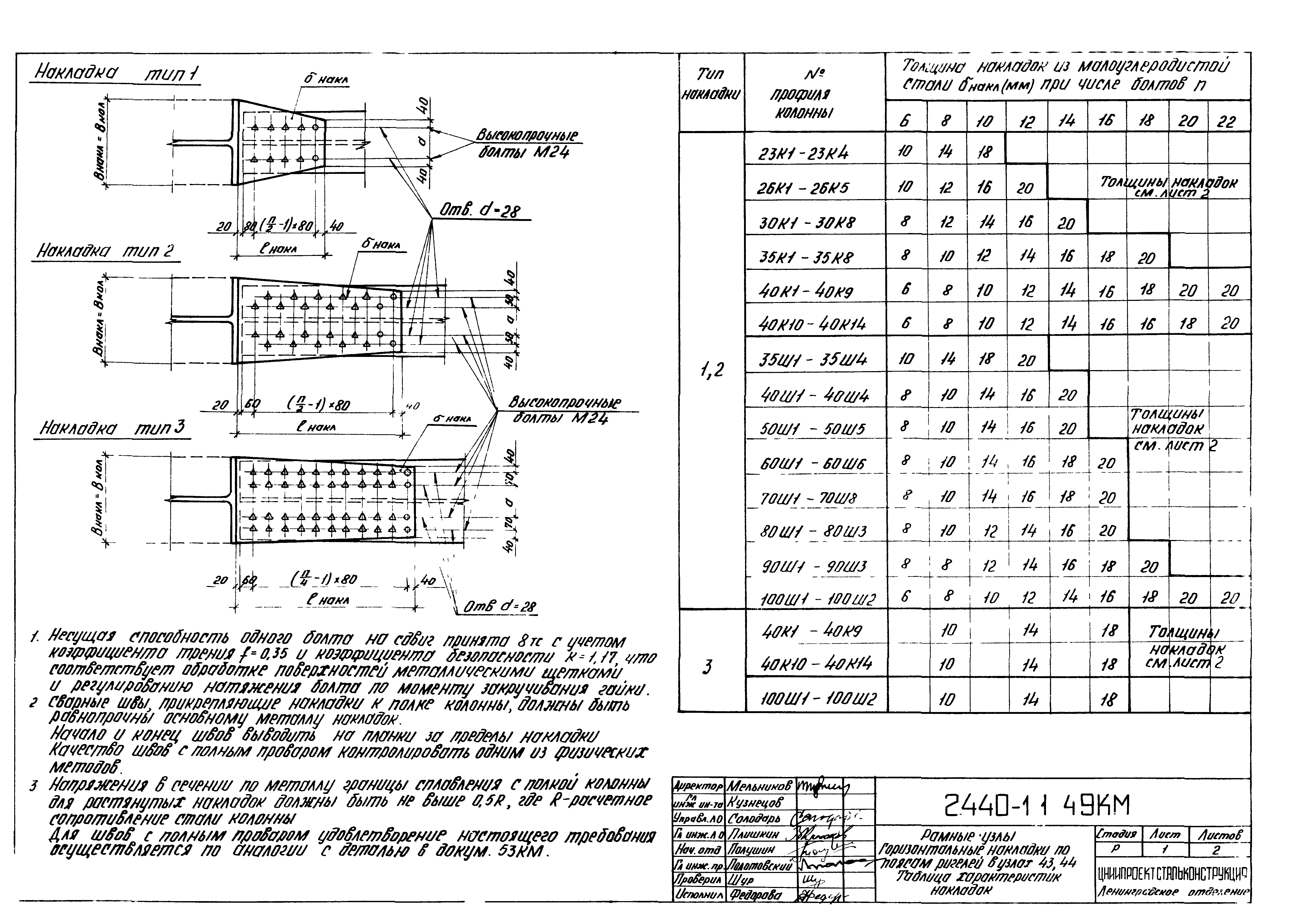

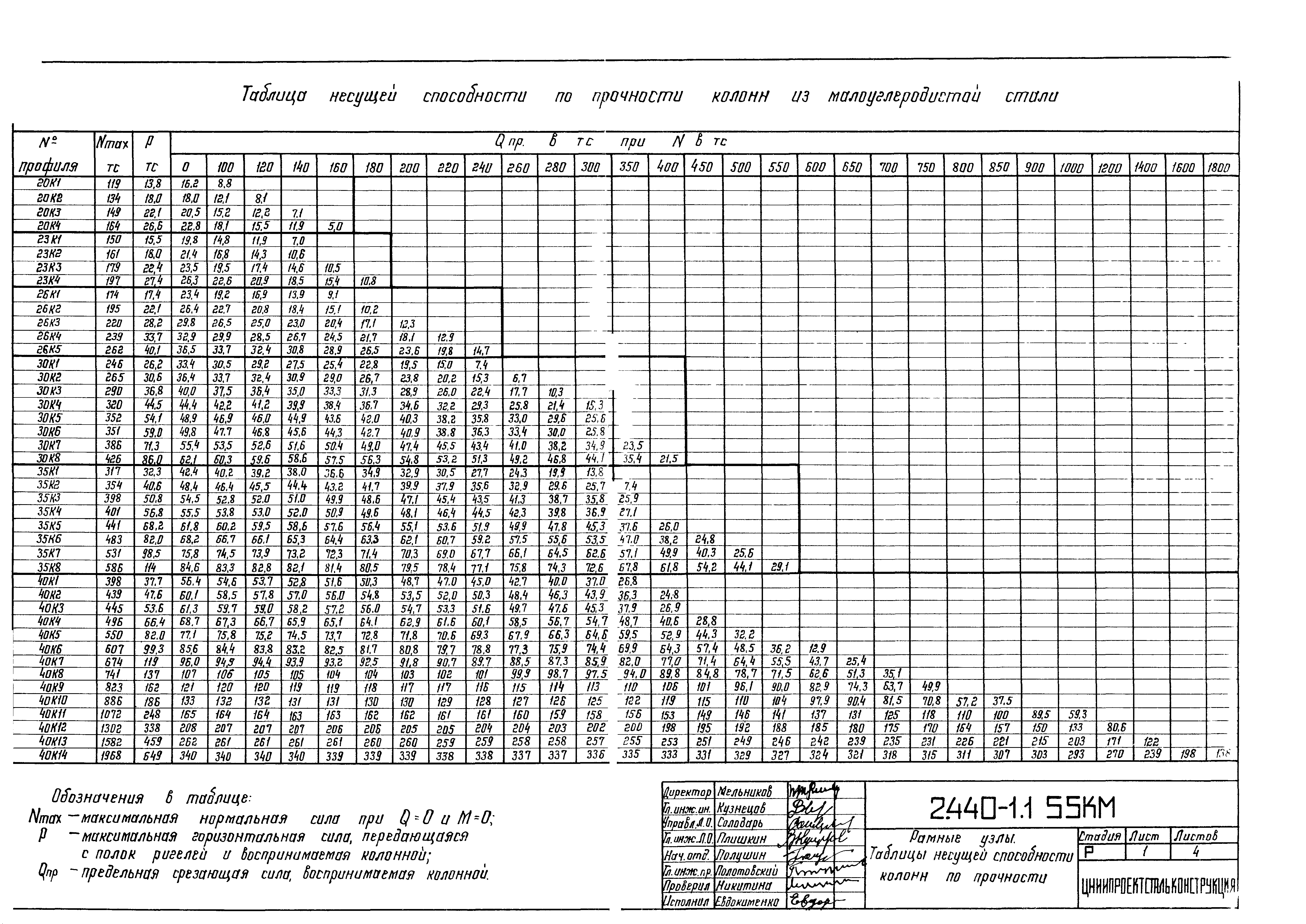

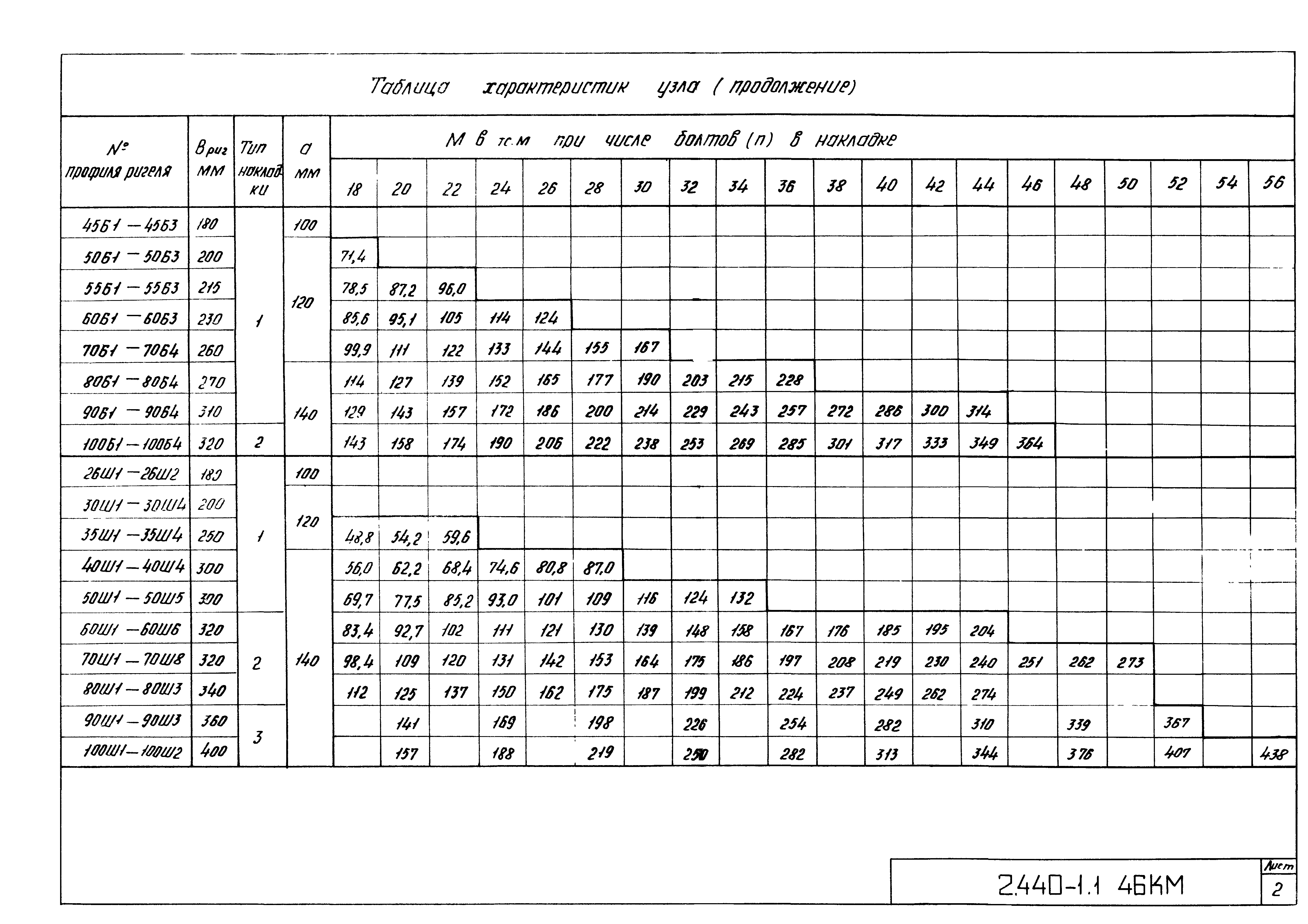

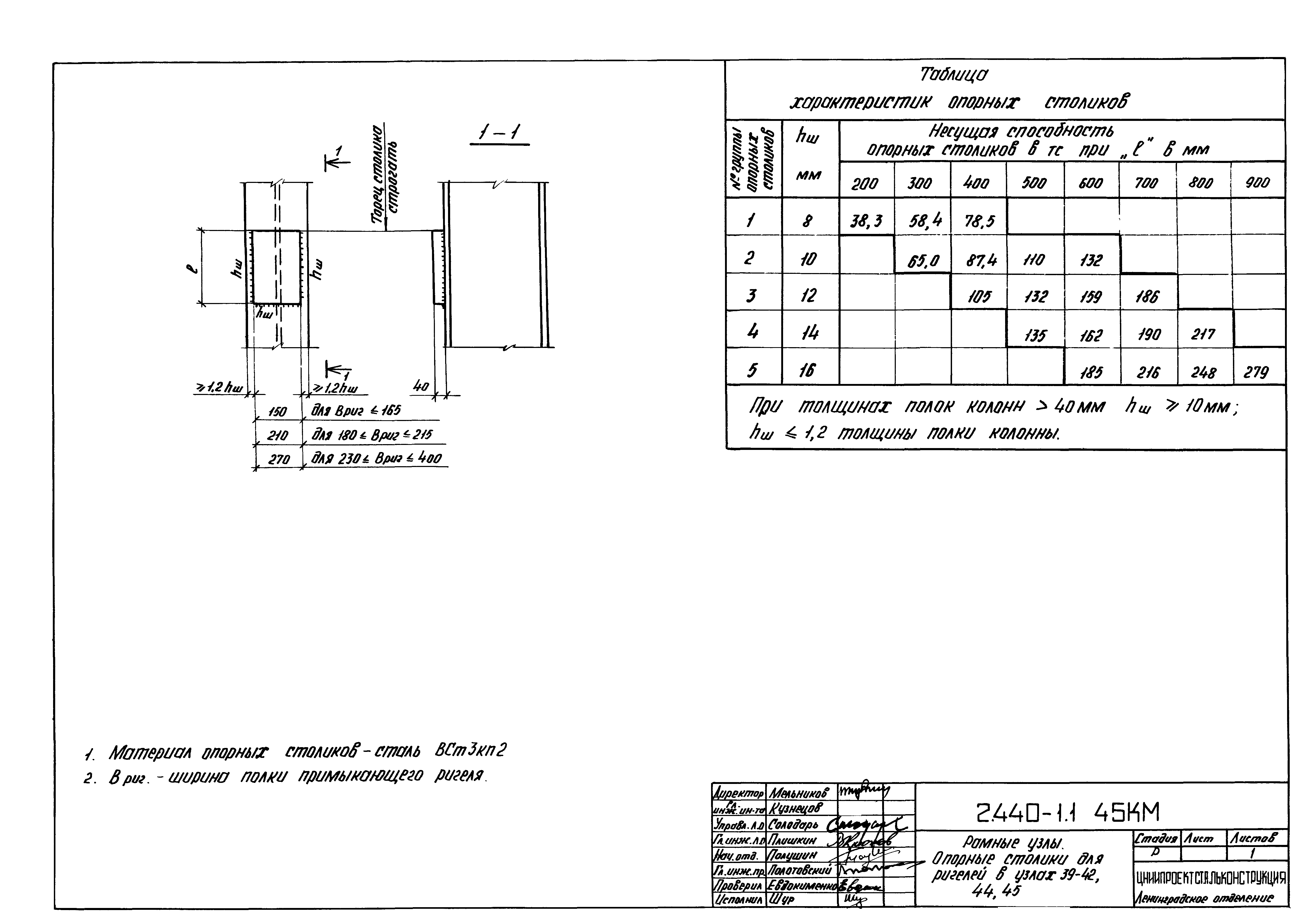

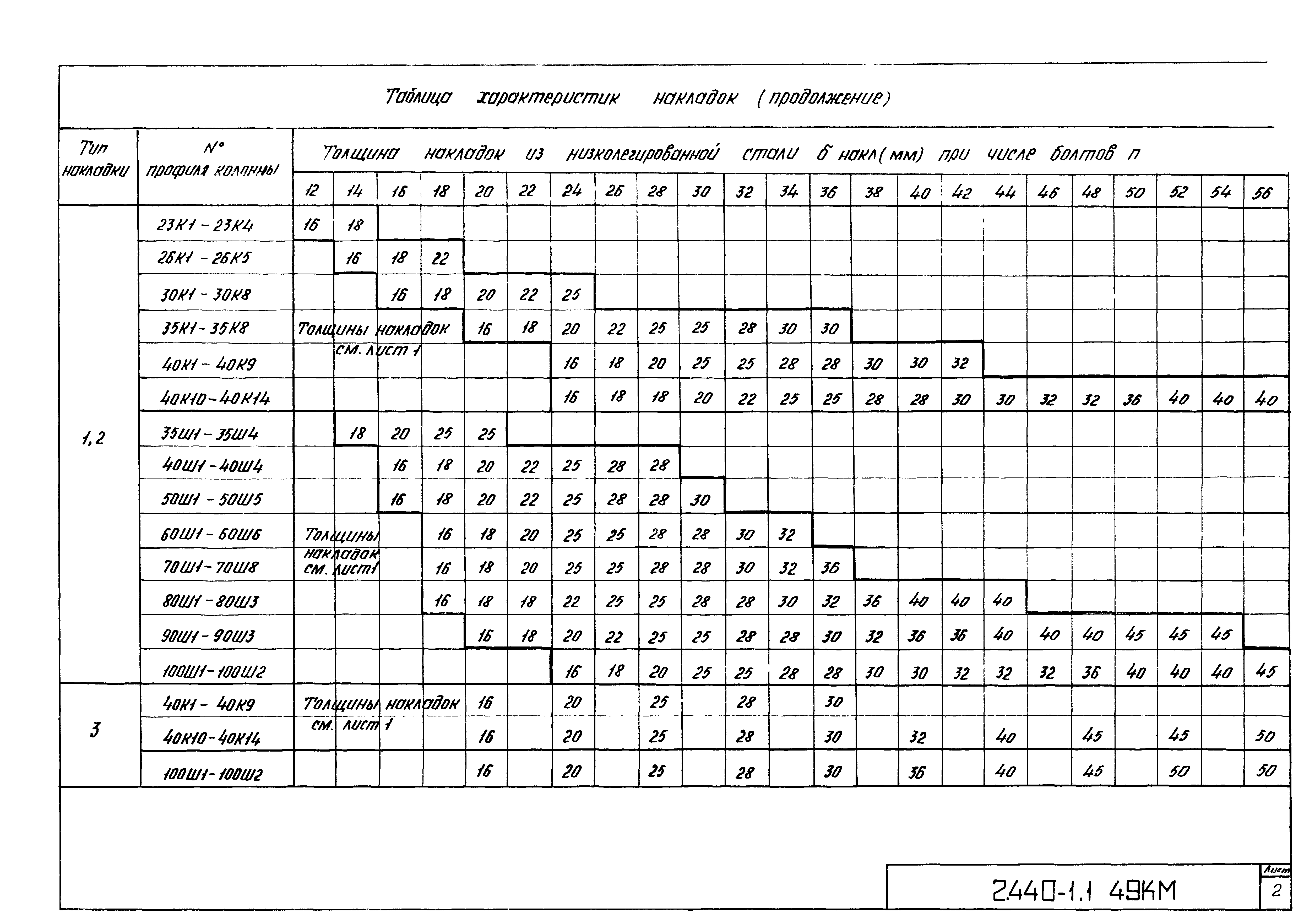

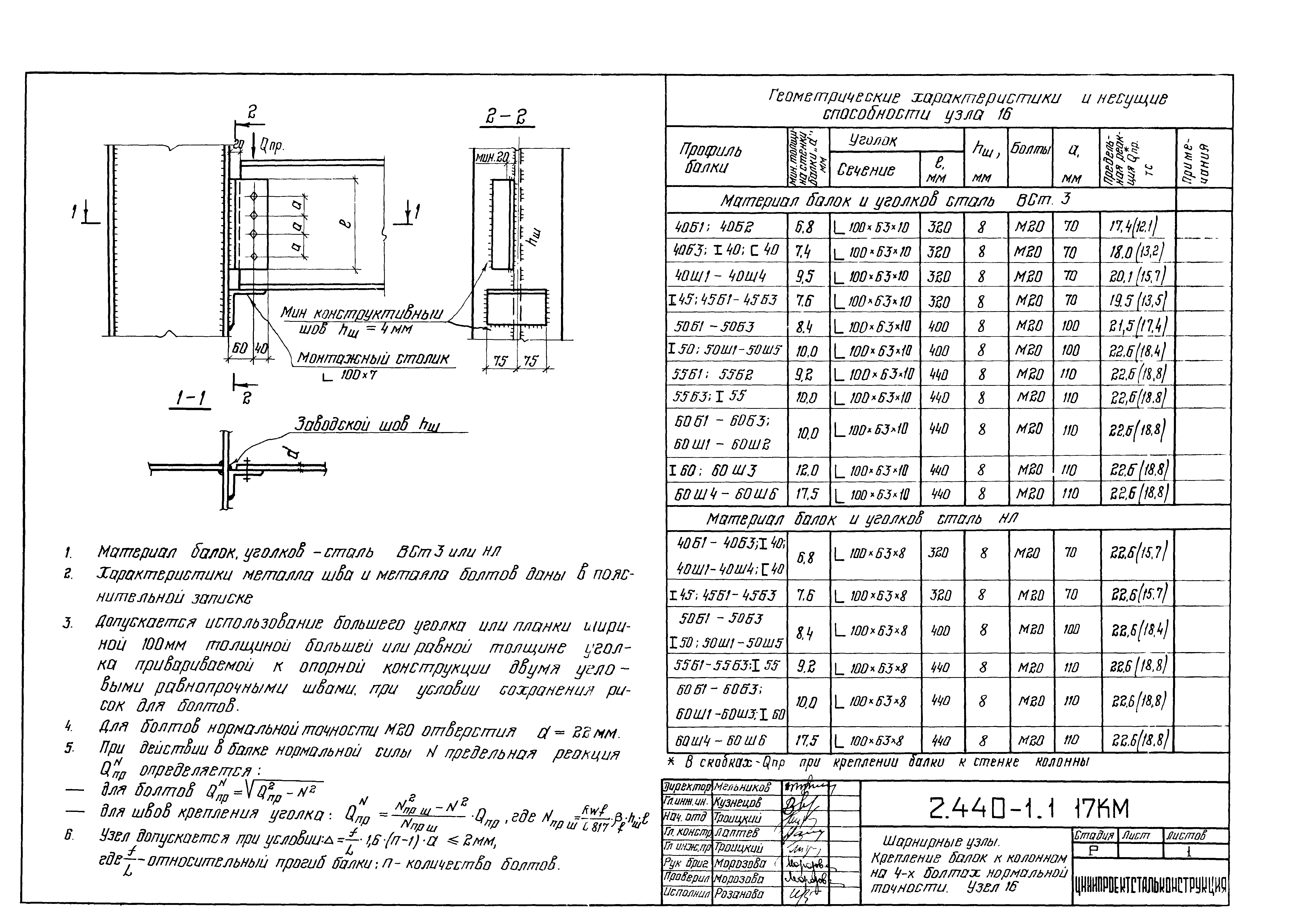

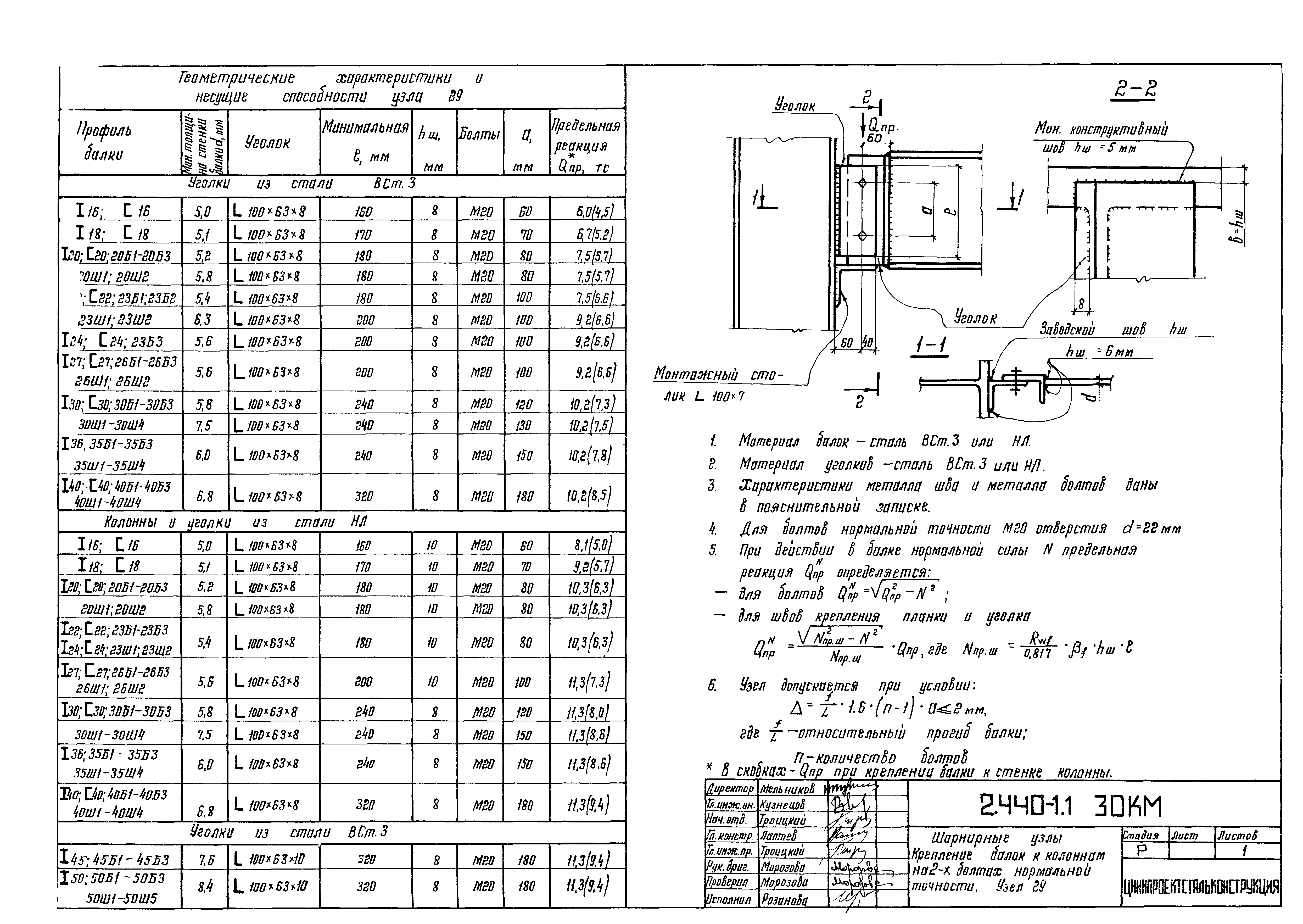

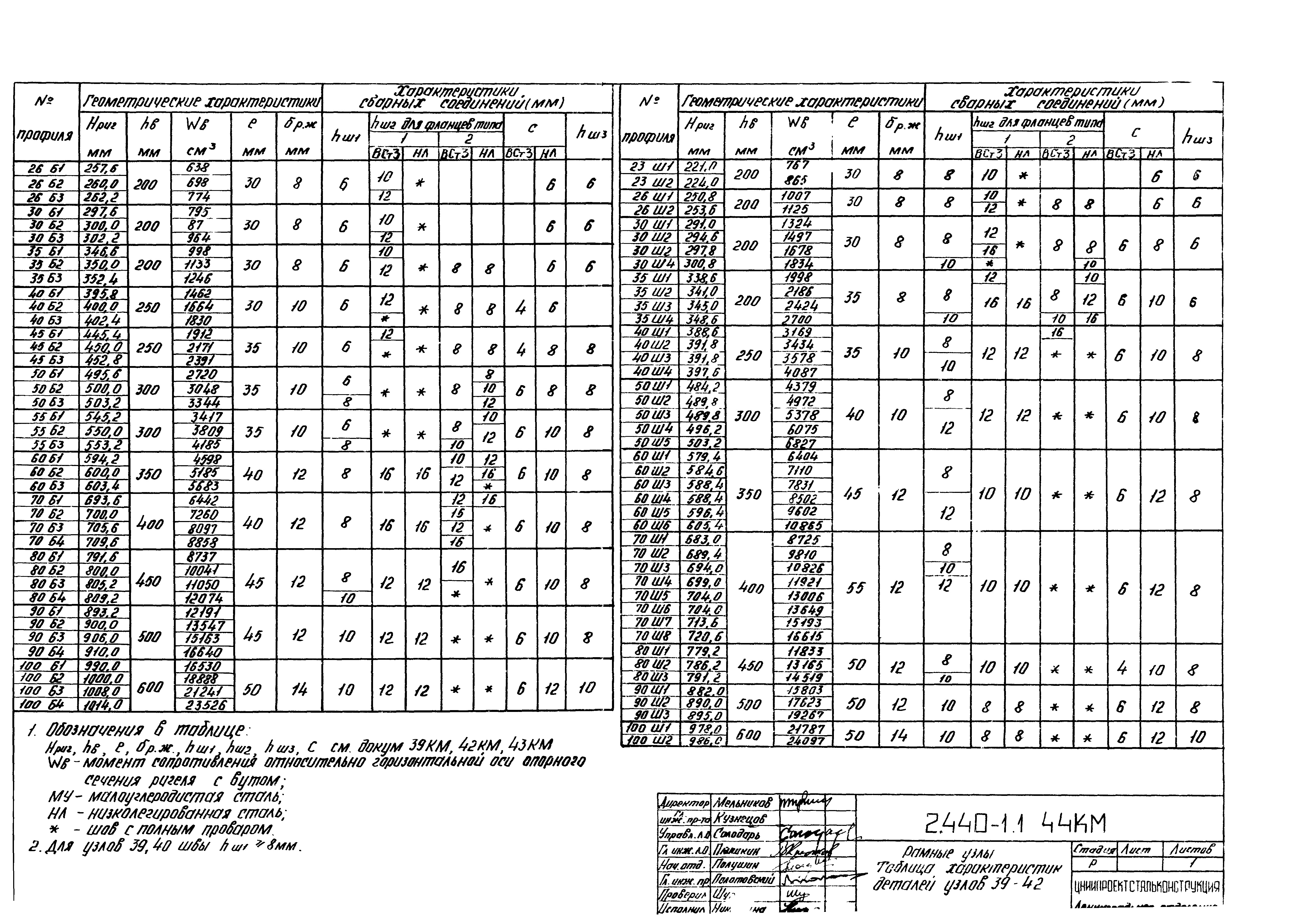

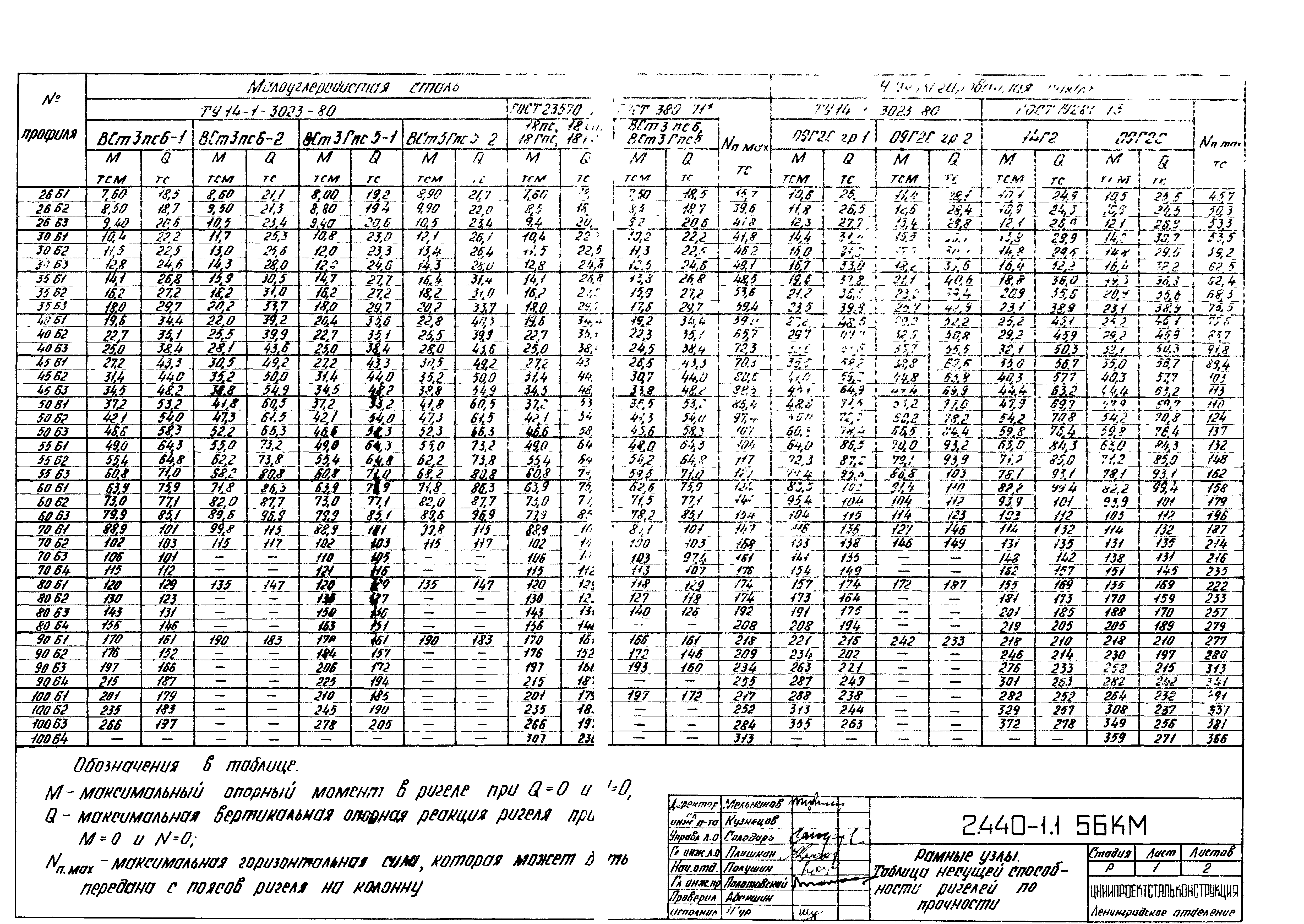

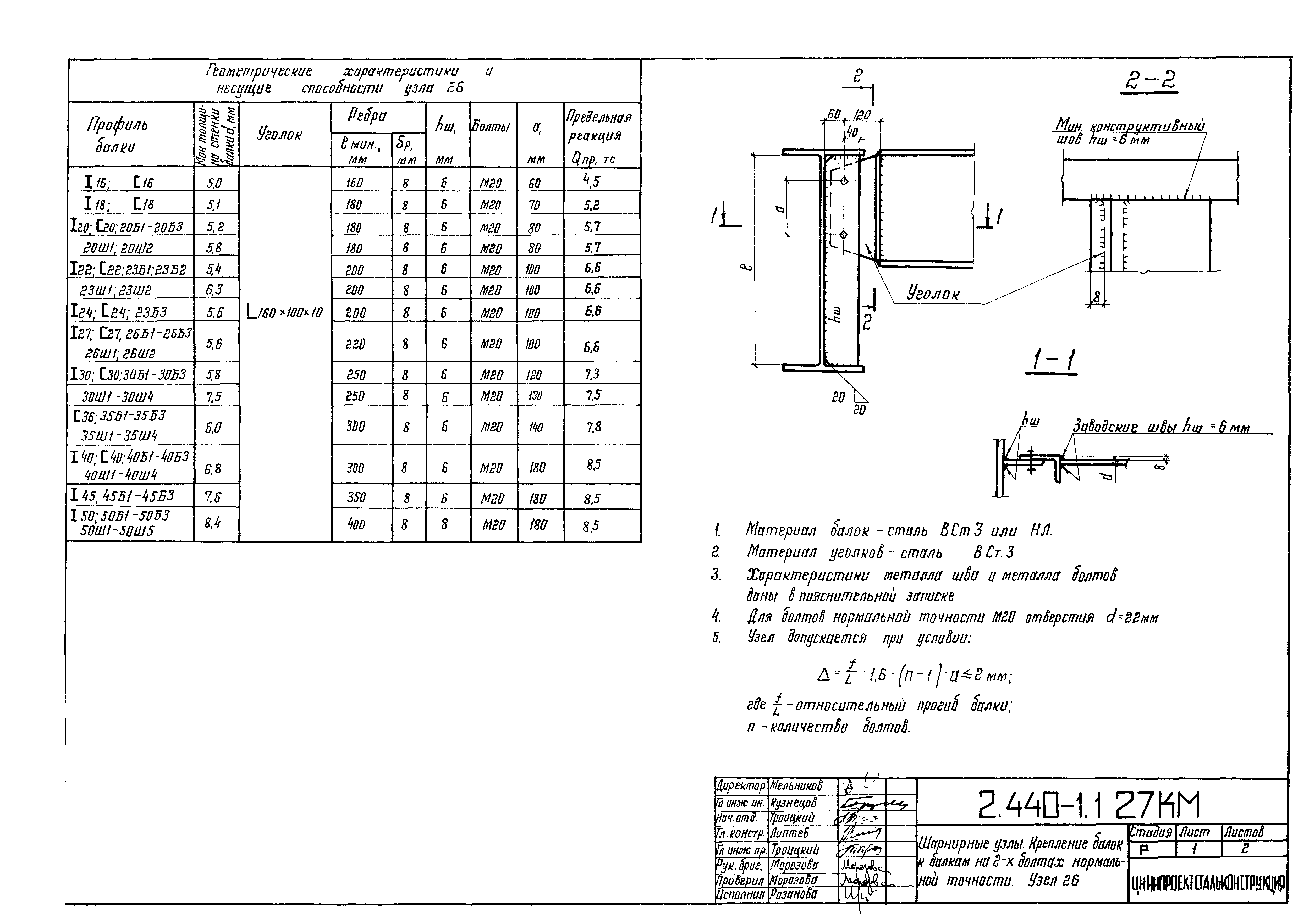

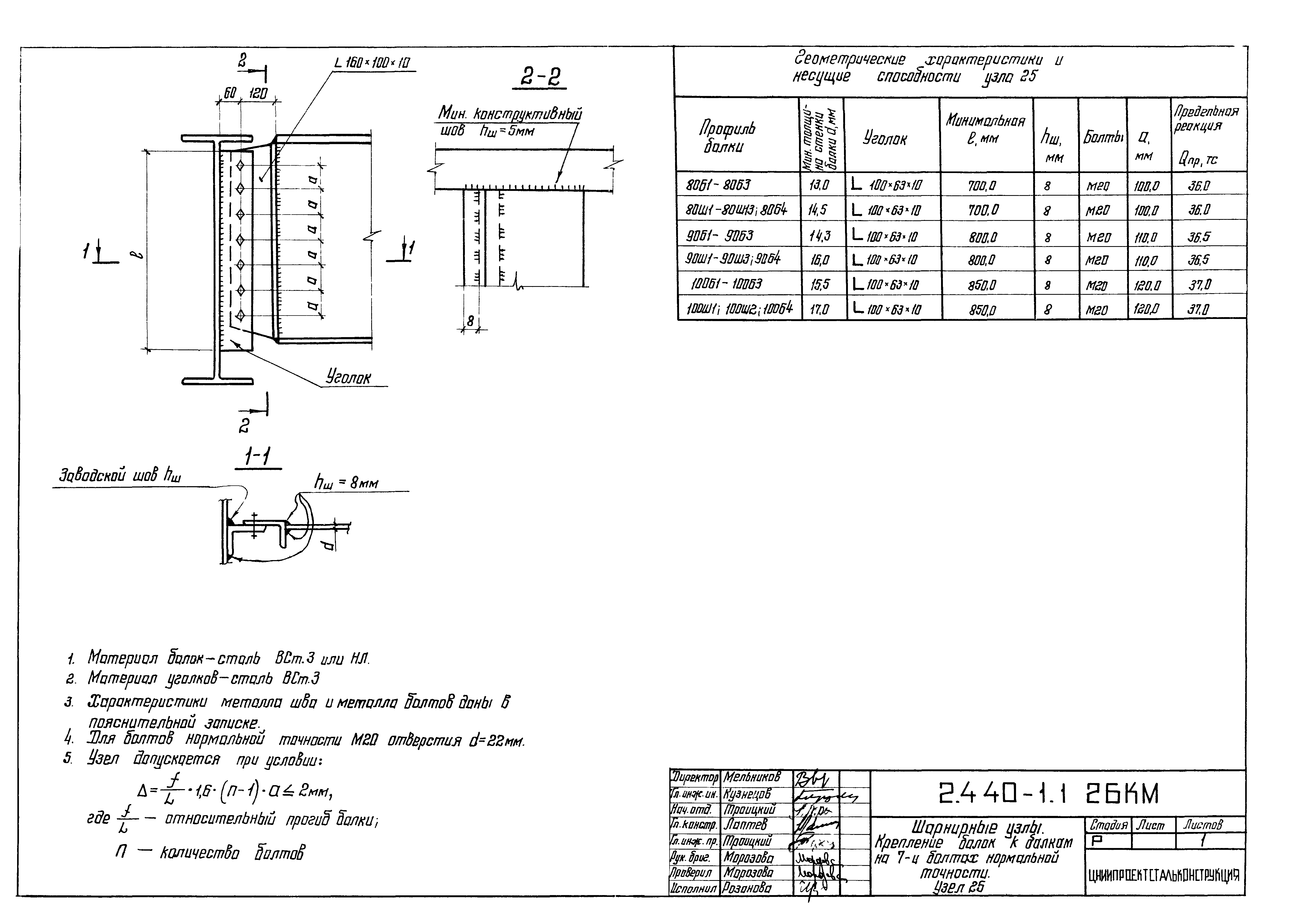

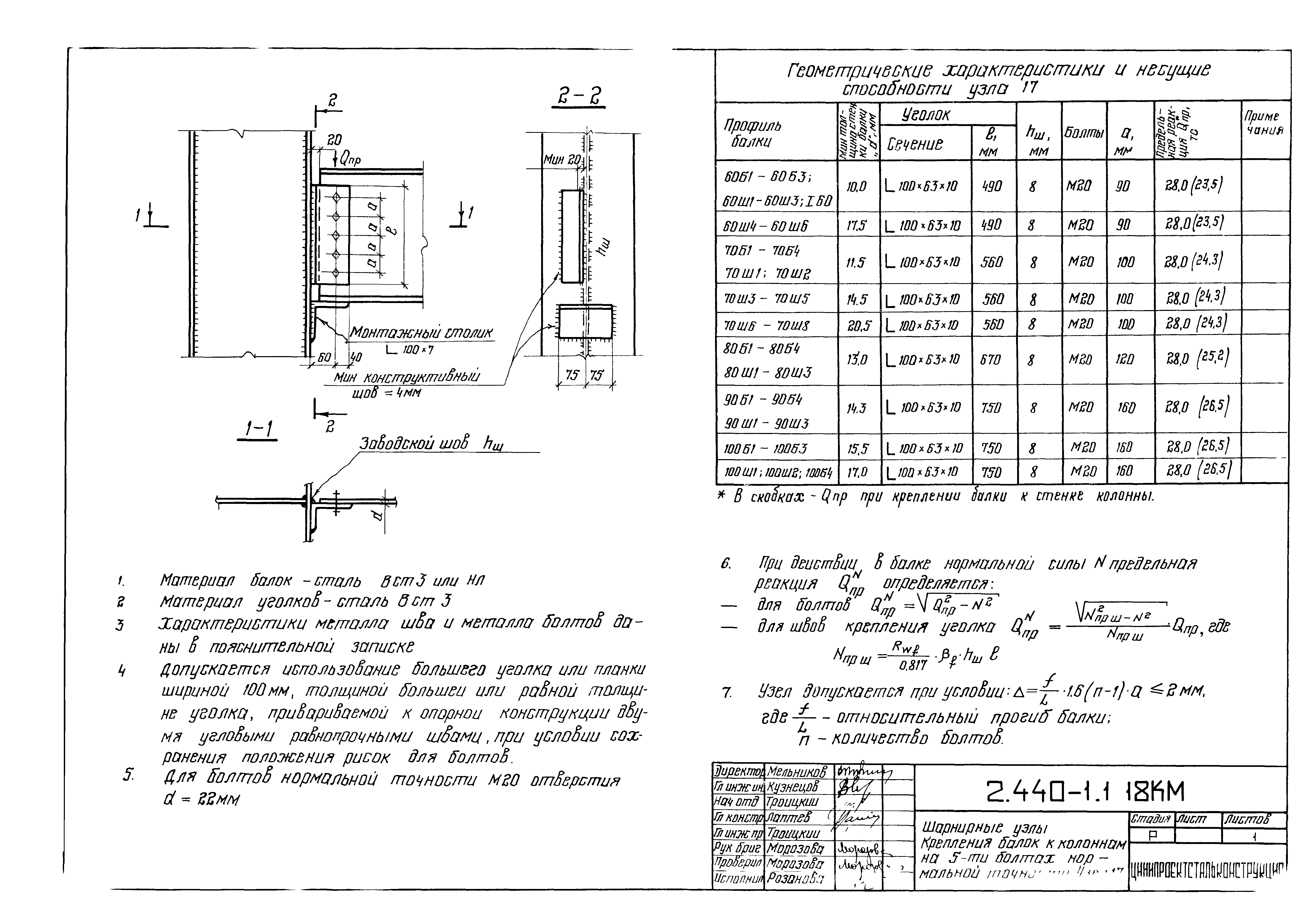

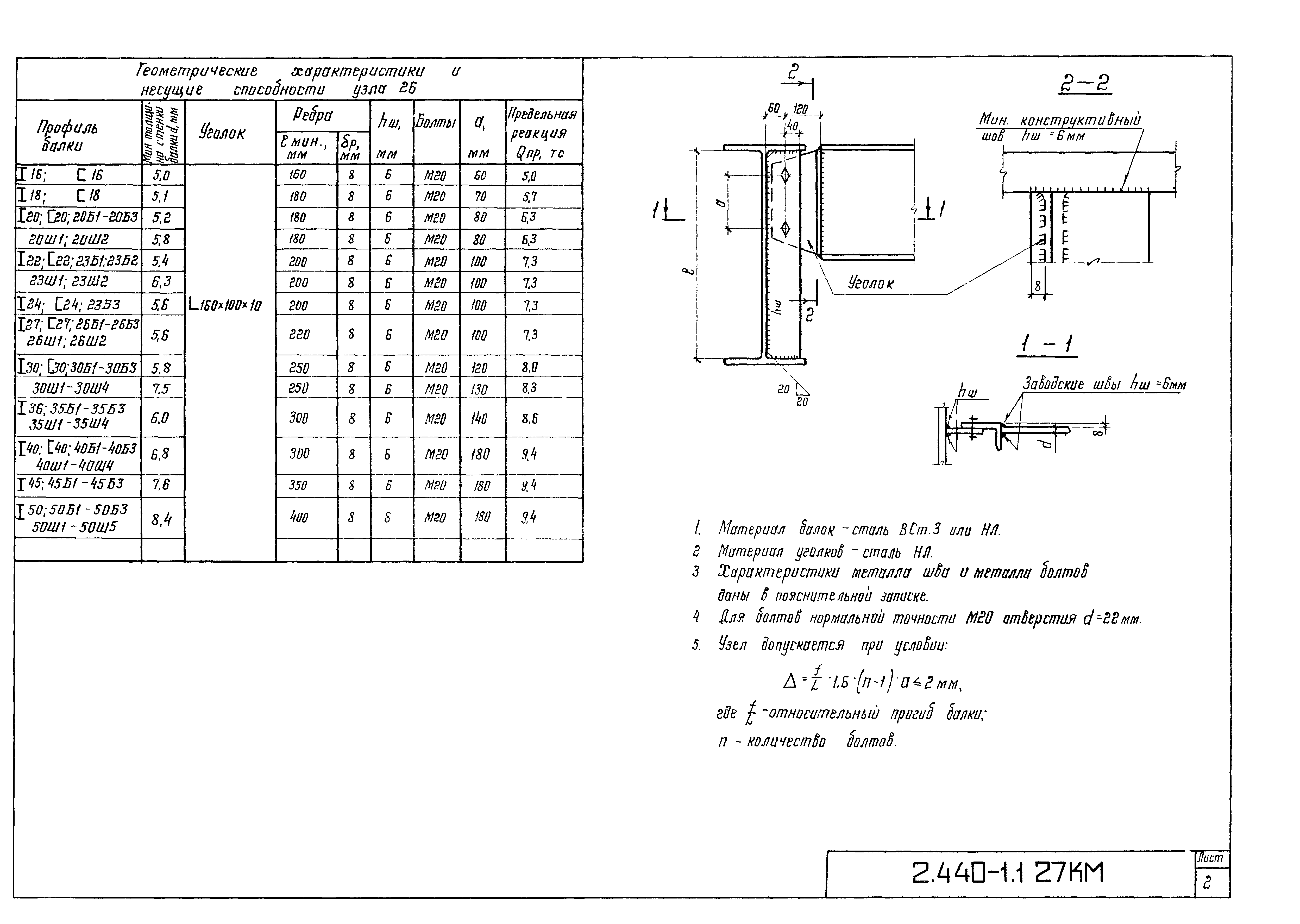

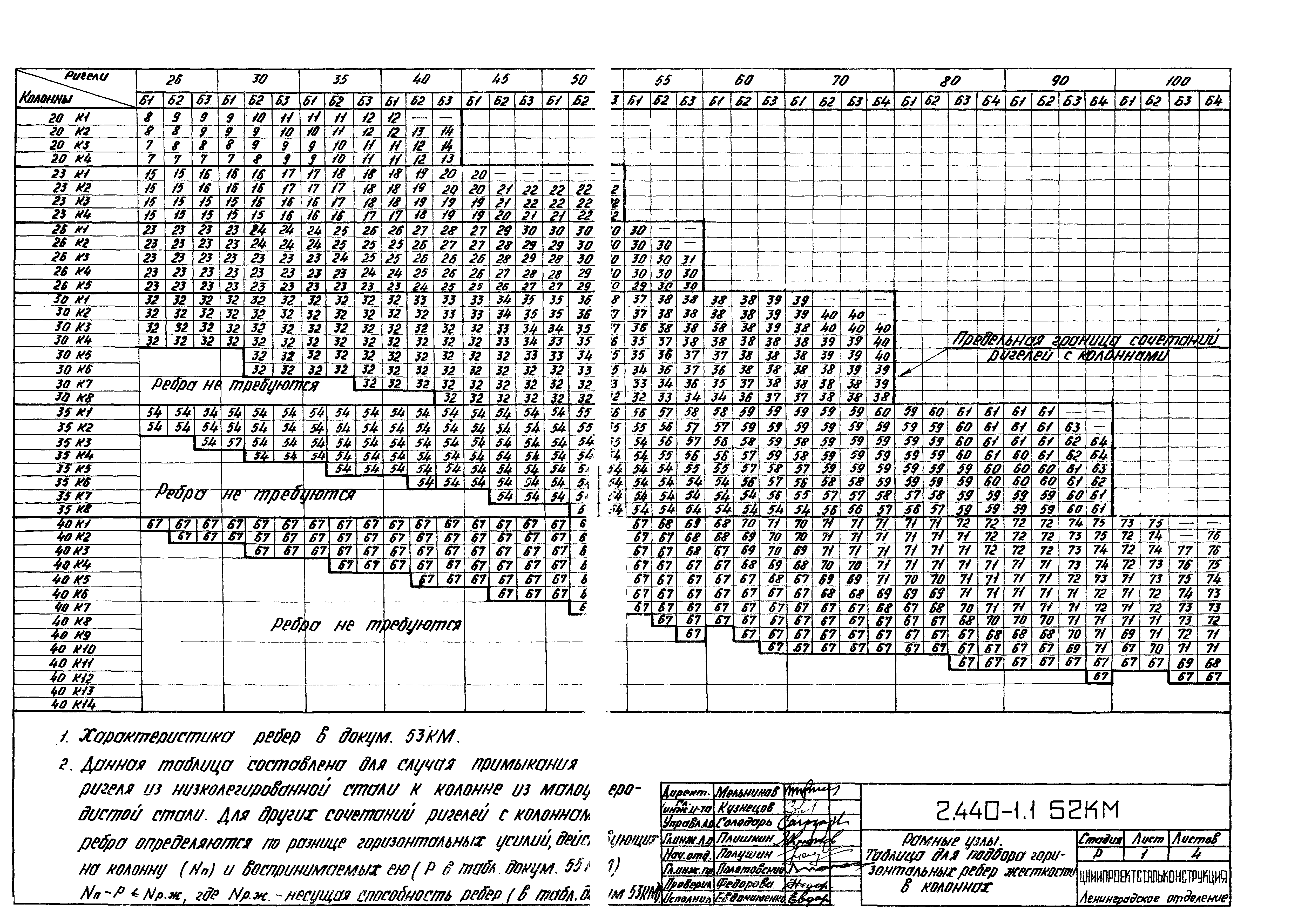

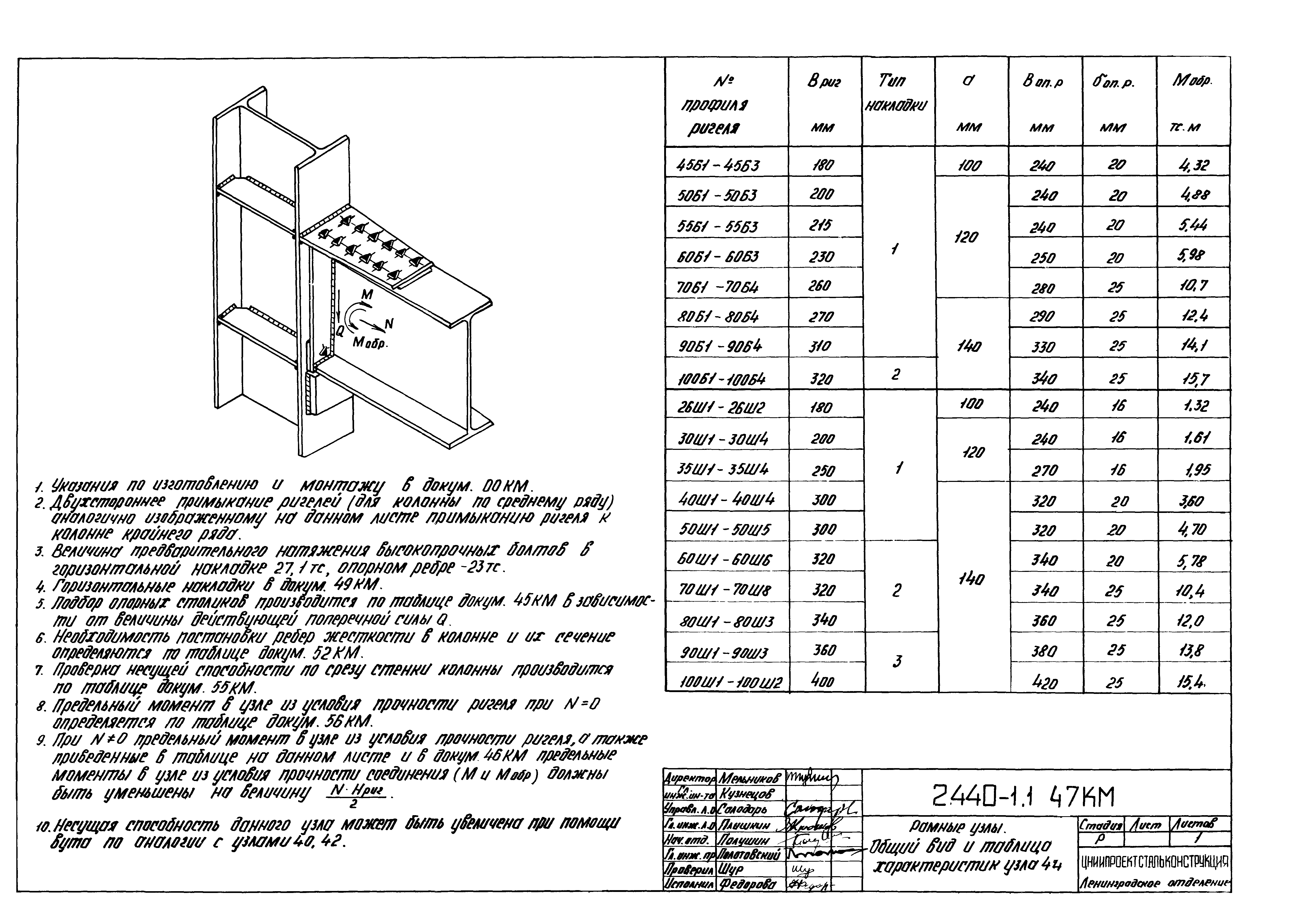

![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/0.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/1.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/2.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/3.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/4.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/5.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/6.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/7.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/8.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/9.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/10.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/11.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/12.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/13.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/14.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/15.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/16.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/17.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/18.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/19.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/20.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/21.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/22.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/23.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/24.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/25.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/26.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/27.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/28.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/29.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/30.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/31.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/32.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/33.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/34.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/35.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/36.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/37.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/38.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/39.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/40.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/41.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/42.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/43.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/44.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/45.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/46.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/47.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/48.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/49.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/50.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/51.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/52.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/53.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/54.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/55.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/56.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/57.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/58.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/59.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/60.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/61.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/62.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/63.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/64.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/65.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/66.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/67.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/68.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/69.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/70.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/71.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/72.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/73.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/74.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/75.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/76.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/77.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/78.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/79.gif) ![Серия 2.440-1](../../../Data2/1/4293853/4293853028.files/80.gif)
|
