Скачать СО 34.45.626 Методические указания по обслуживанию защит от перегрузки генераторов токами прямой и обратной последовательности (БЭ1103, БЭ1101), защиты от перегрузки обмотки ротора генератора (БЭ1102)Дата актуализации: 10.08.2017 СО 34.45.626

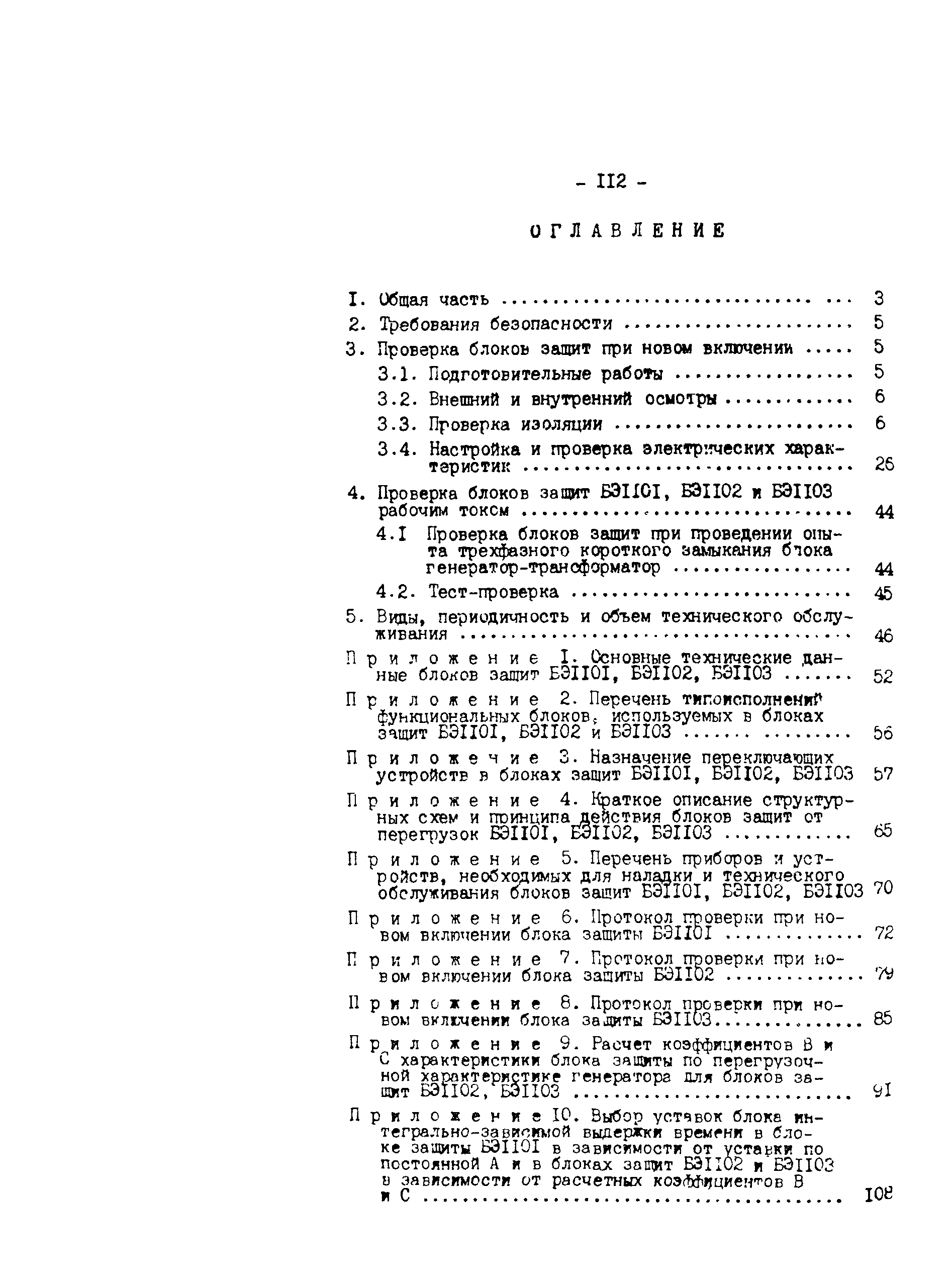

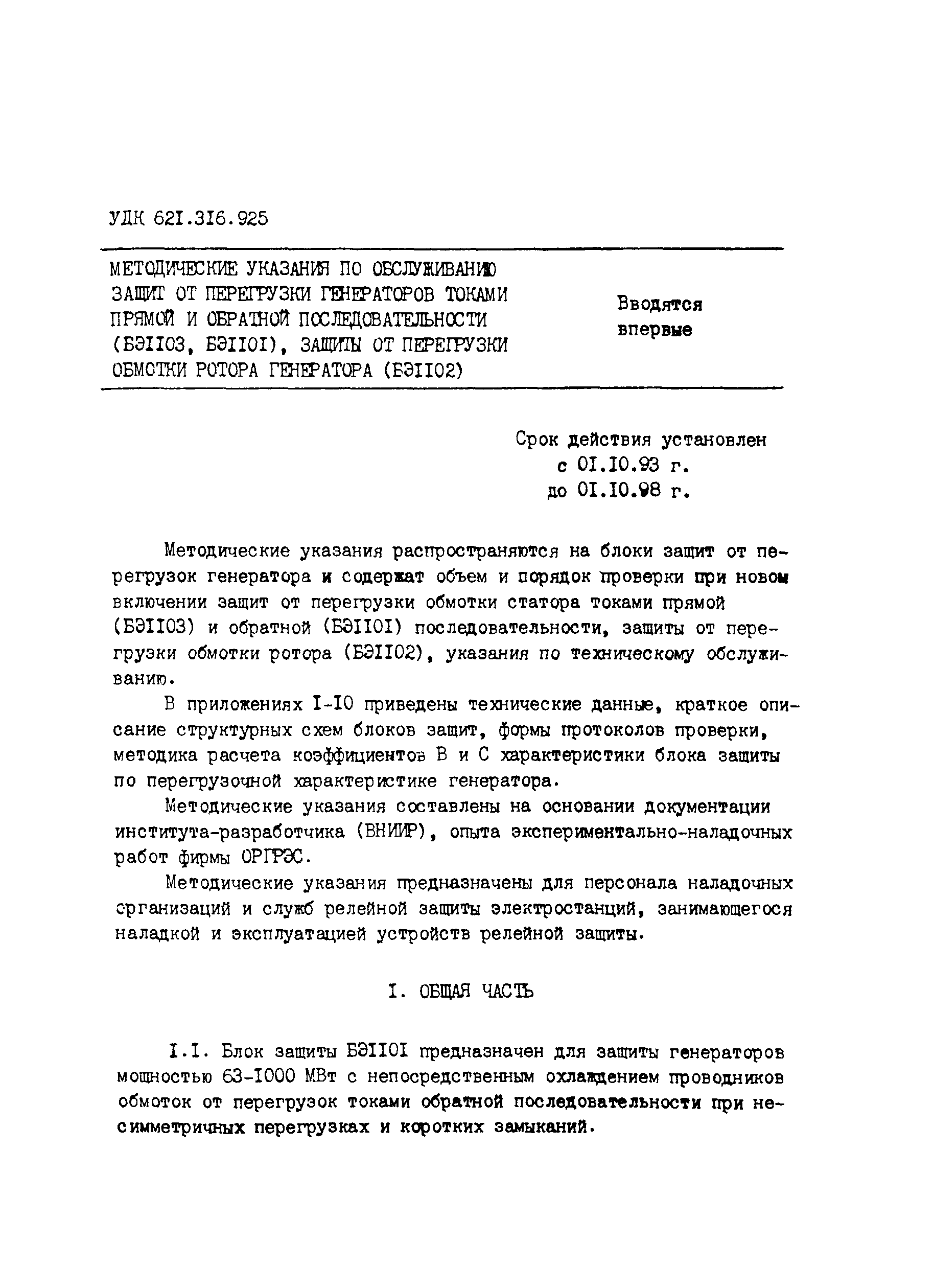

Методические указания по обслуживанию защит от перегрузки генераторов токами прямой и обратной последовательности (БЭ1103, БЭ1101), защиты от перегрузки обмотки ротора генератора (БЭ1102)Обозначение: | СО 34.45.626 | Обозначение англ: | SO 34.45.626 | Статус: | действует | Название рус.: | Методические указания по обслуживанию защит от перегрузки генераторов токами прямой и обратной последовательности (БЭ1103, БЭ1101), защиты от перегрузки обмотки ротора генератора (БЭ1102) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.10.1993 | Область применения: | Методические указания распространяются на блоки защит от перегрузок генератора и содержат объем и порядок проверки при новом включении защит от перегрузки обмотки статора токами прямой (БЭ1103) и обратной (БЭ1101) последовательности, защиты от перегрузки обмотки ротора (БЭ1102), указания по техническому обслуживанию. | Оглавление: | 1 Общая часть 2 Требования безопасности 3 Проверка блоков защит при новом включении 3.1 Подготовителтьные работы 3.2 Внешний и внутренний осмотр 3.3 Проверка изоляции 3.4 Настройка и проверка электрических характеристик 4 Проверка блоков защит БЭ1101, БЭ1102 и БЭ1103 рабочим током 4.1 Проверка блоков защит при проведении опыта трехфазного короткого замыкания блока генератор-трансформатор 4.2 Тест-проверка 5 Виды, периодичность и объем технического обслуживания Приложение 1 Основные технические данные блоков защит БЭ1101, БЭ1102, БЭ1103 Приложение 2 Перечень типоисполнений функциональных блоков, используемых в блоках защит БЭ1101, БЭ1102, БЭ1103 Приложение 3 Назначение переключающих устройств в блоках защит БЭ1101, БЭ1102, БЭ1103 Приложение 4 Краткое описание структурных схем и принципа действия блоков защит от перегрузок БЭ1101, БЭ1102, БЭ1103 Приложение 5 Перечень приборов и устройств, необходимых для наладки и технического обслуживания блоков защит БЭ1101, БЭ1102, БЭ1103 Приложение 6 Протокол поверки при новом включении блока защиты БЭ1101 Приложение 7 Протокол поверки при новом включении блока защиты БЭ1102 Приложение 8 Протокол поверки при новом включении блока защиты БЭ1103 Приложение 9 Расчет коэффициентов В и С характеристики блока защиты по перегрузочной характеристике генератора для блоков защит БЭ1102, БЭ1103 Приложение 10 Выбор уставок блока интегрально-зависимой выдержки времени в блоке защиты БЭ1101 в зависимости от уставки по постоянной А и в блоках защит БЭ1102 и БЭ1103 в зависимости от расчетных коэффициентов В и С | Разработан: | Фирма ОРГРЭС
| Утверждён: | 28.06.1991 Фирма ОРГРЭС
| Издан: | СПО ОРГРЭС (1993 г. )
| Расположен в: |
|

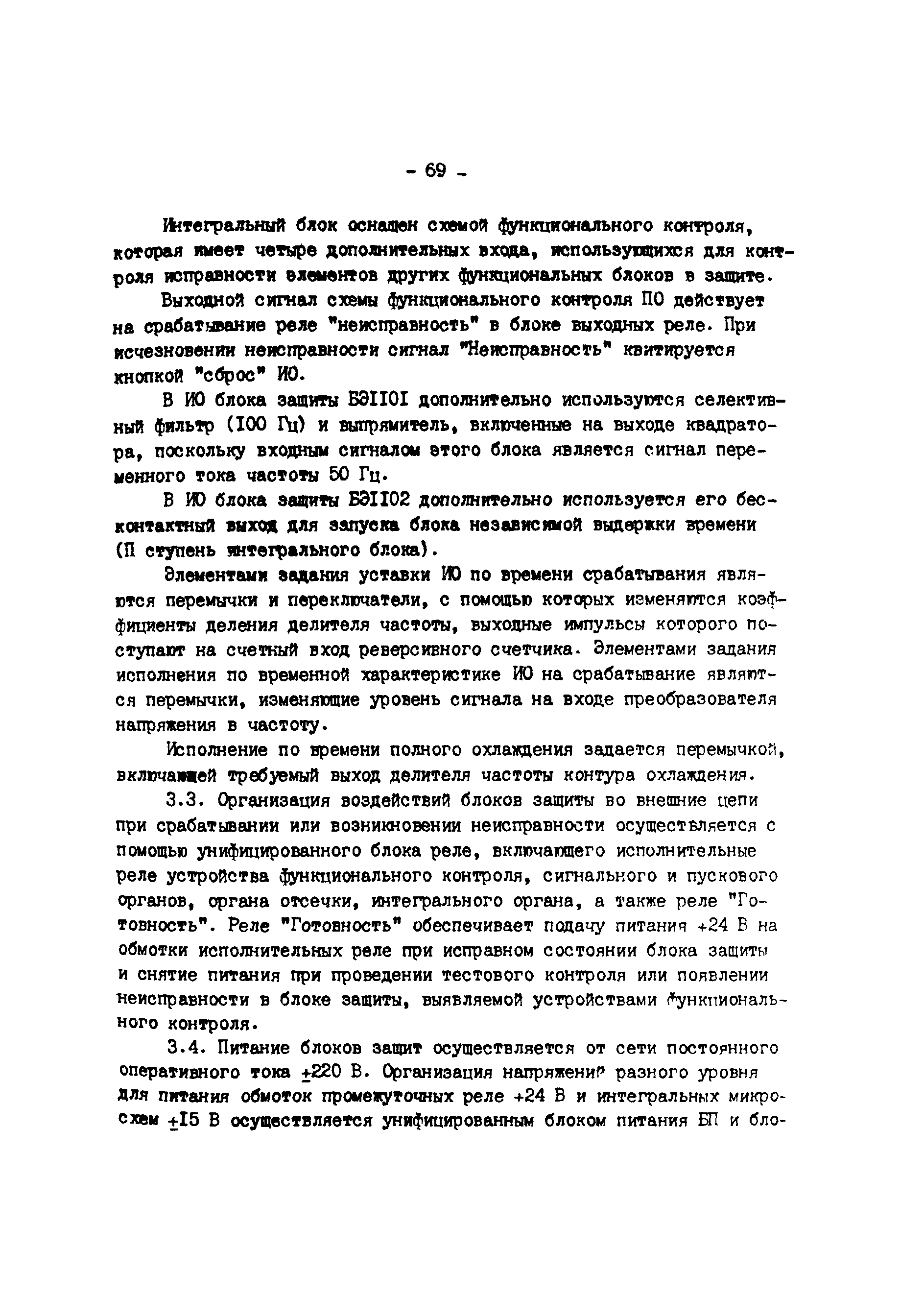

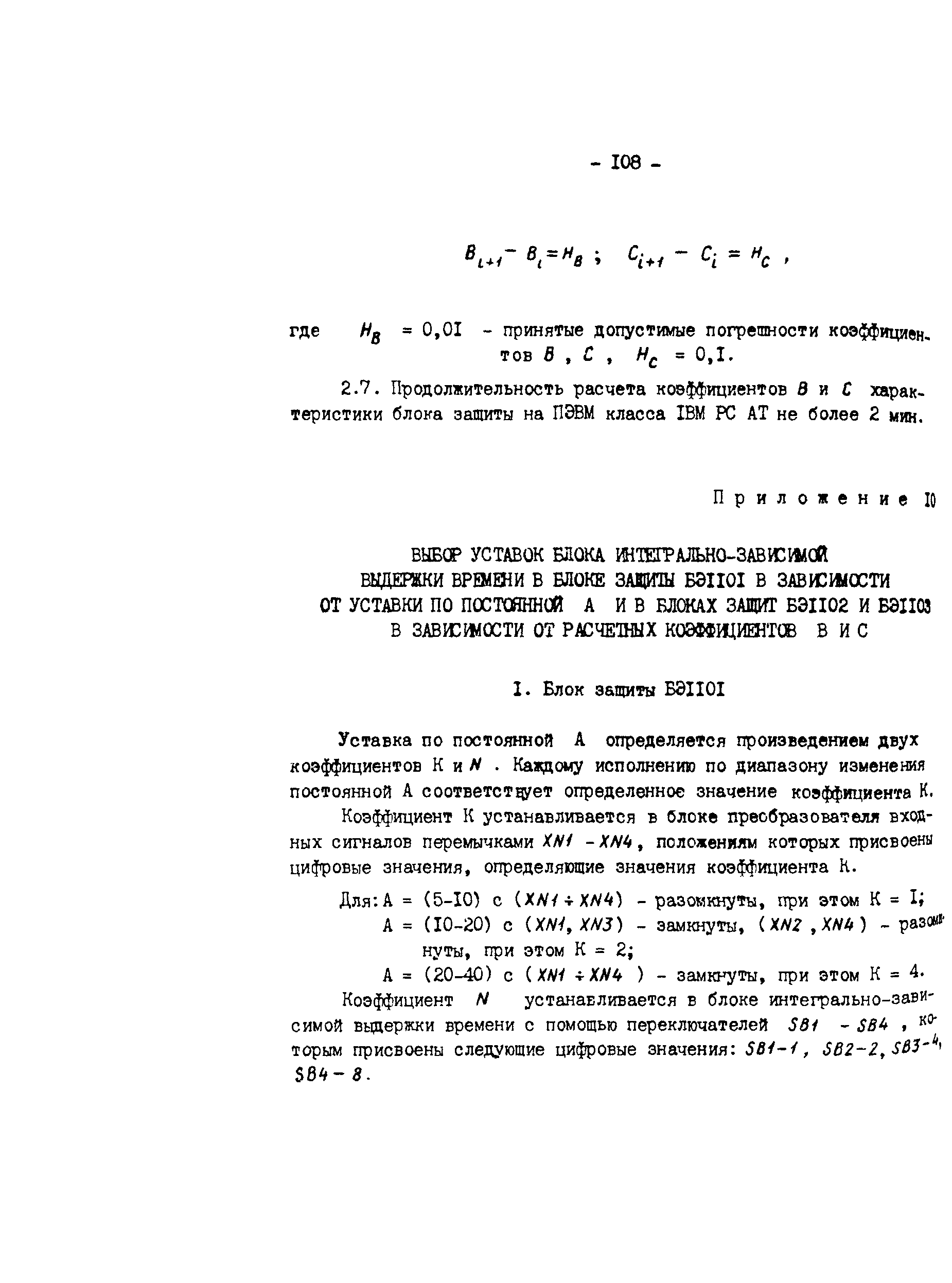

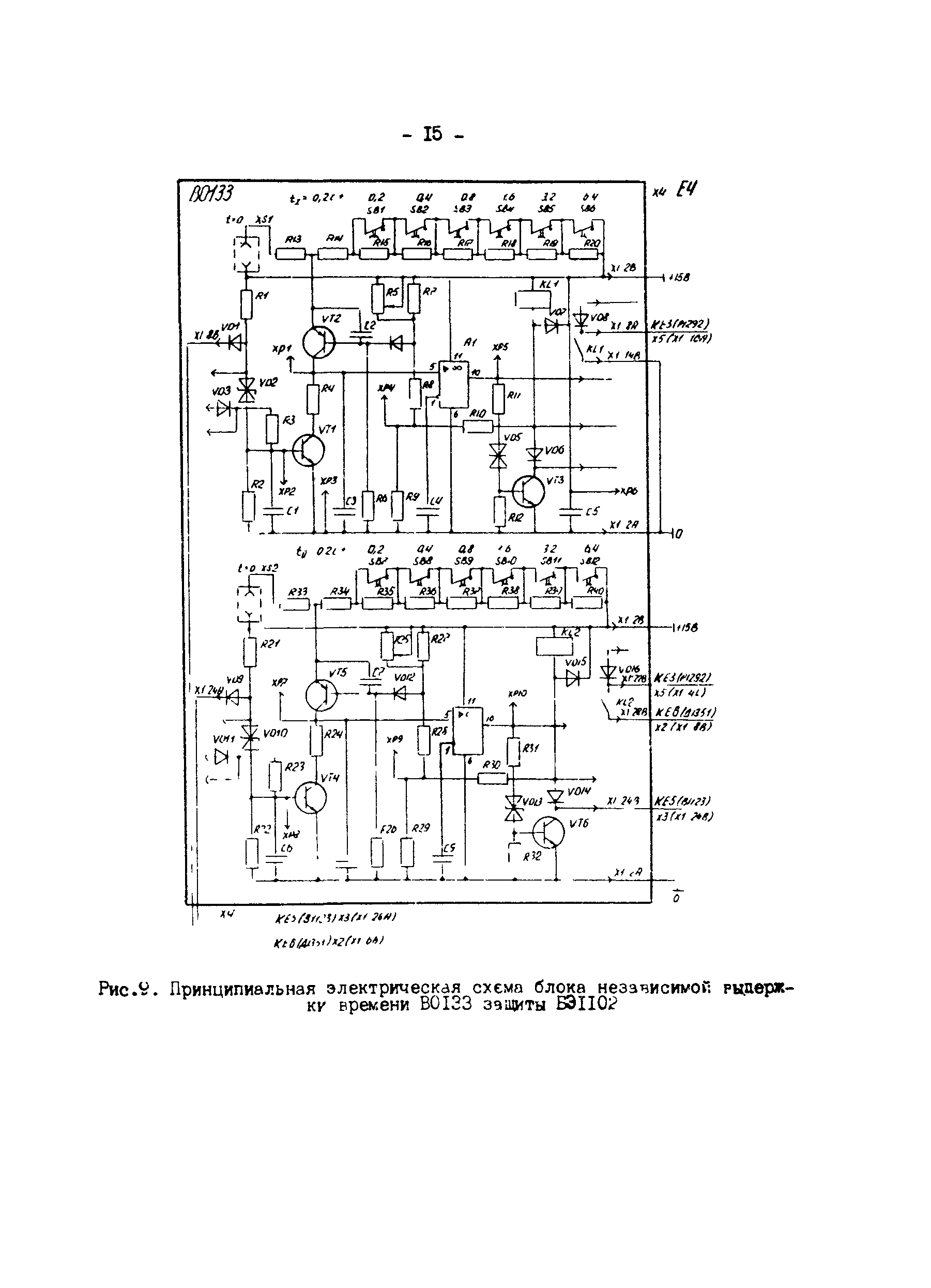

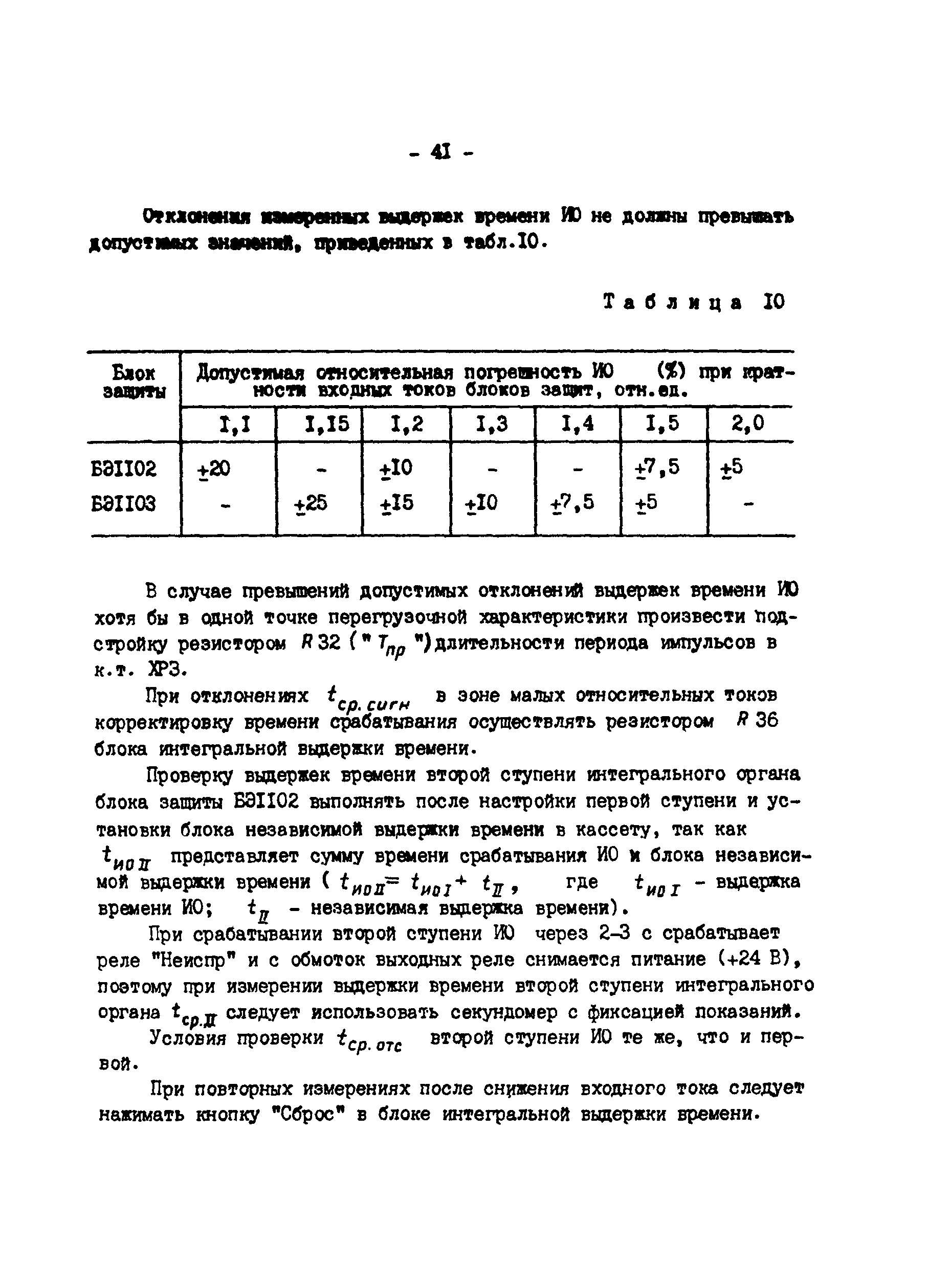

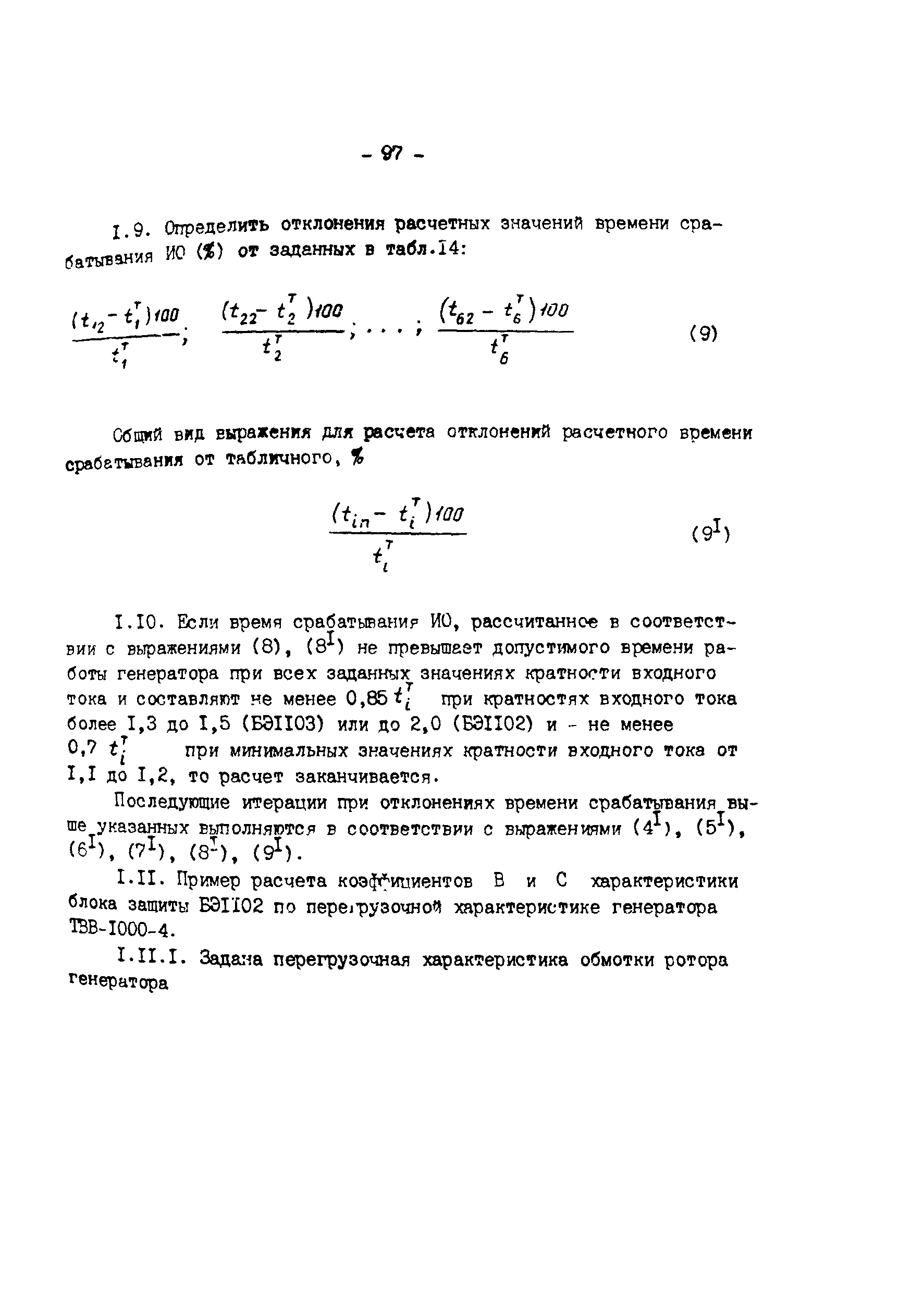

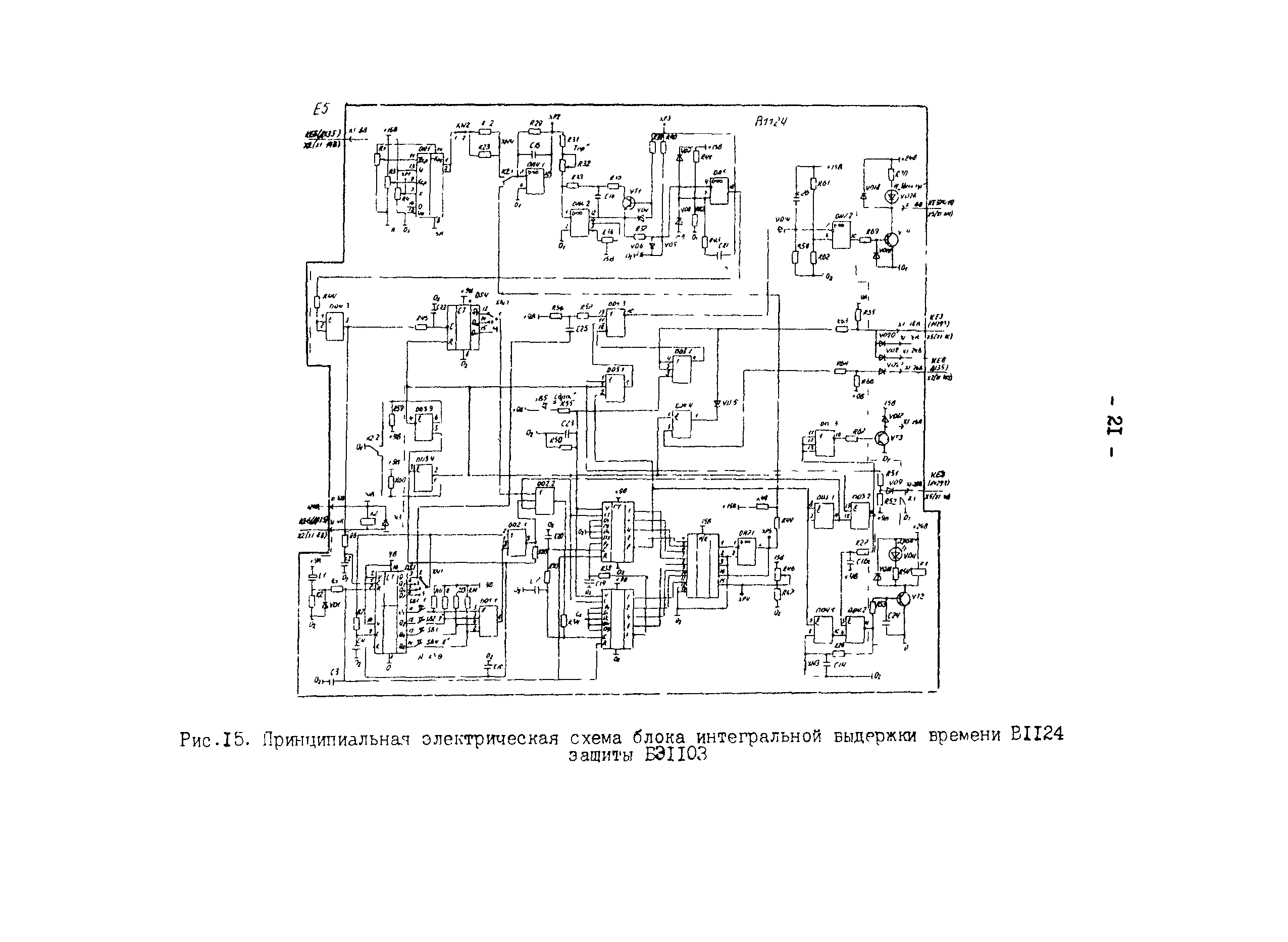

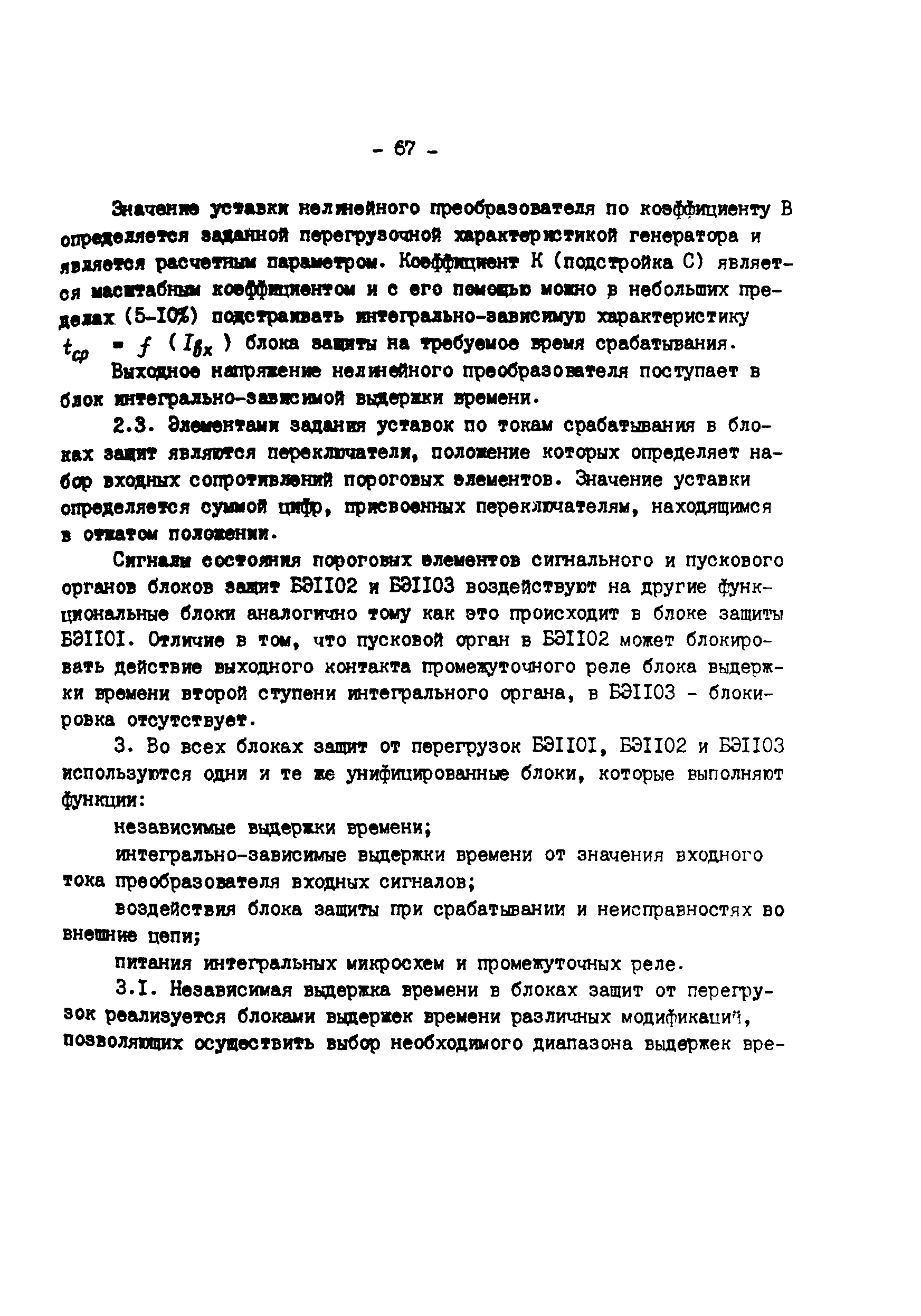

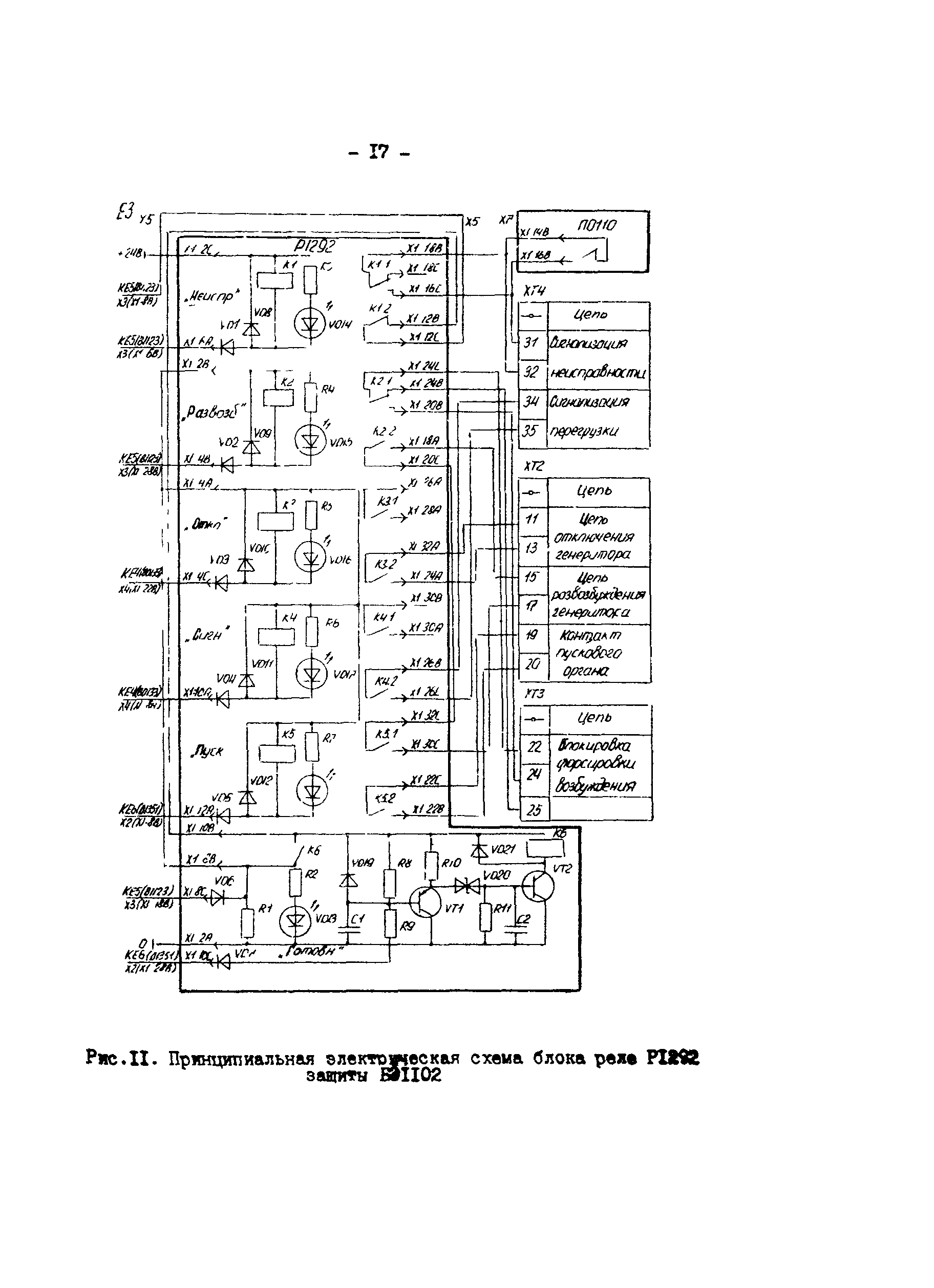

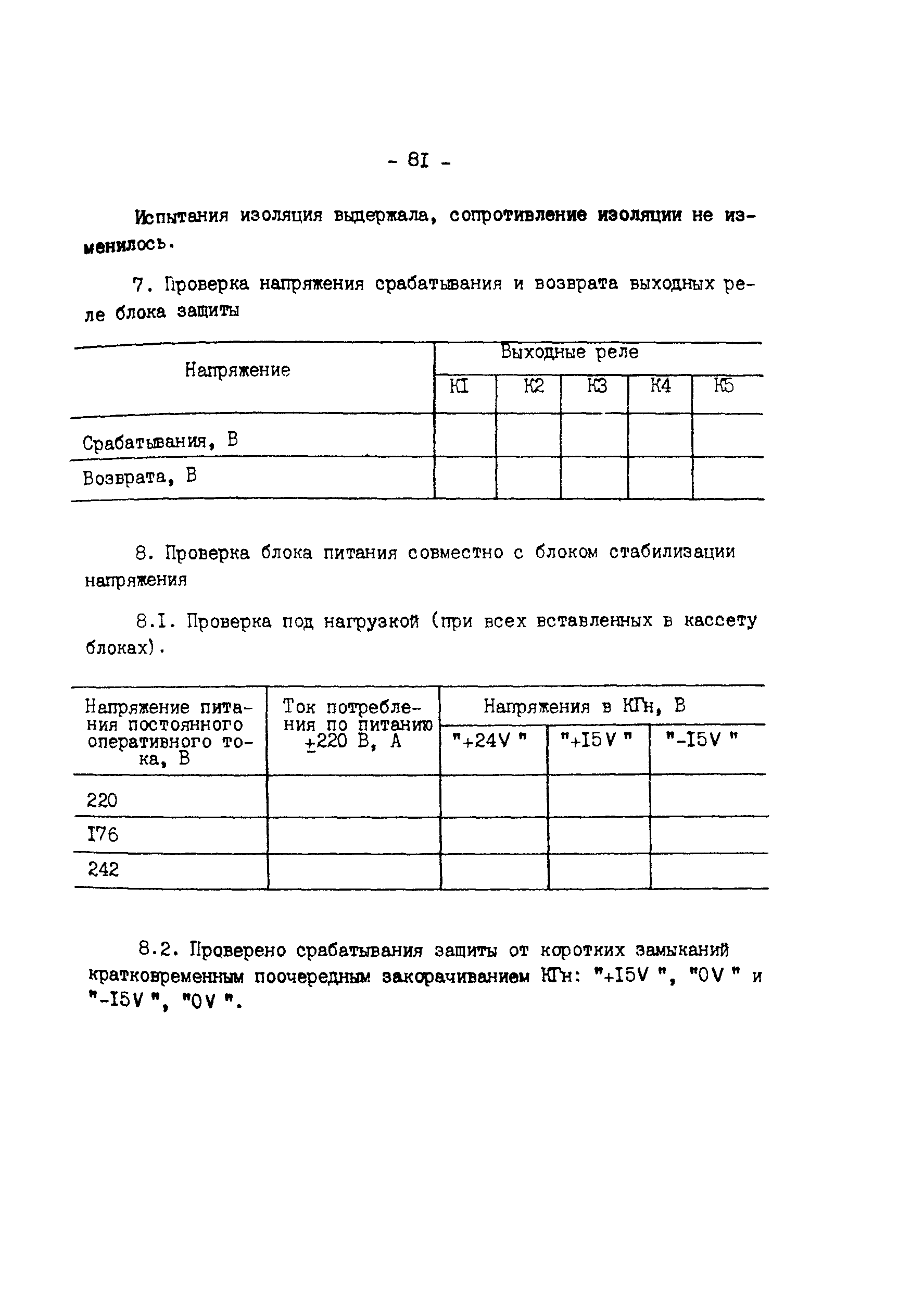

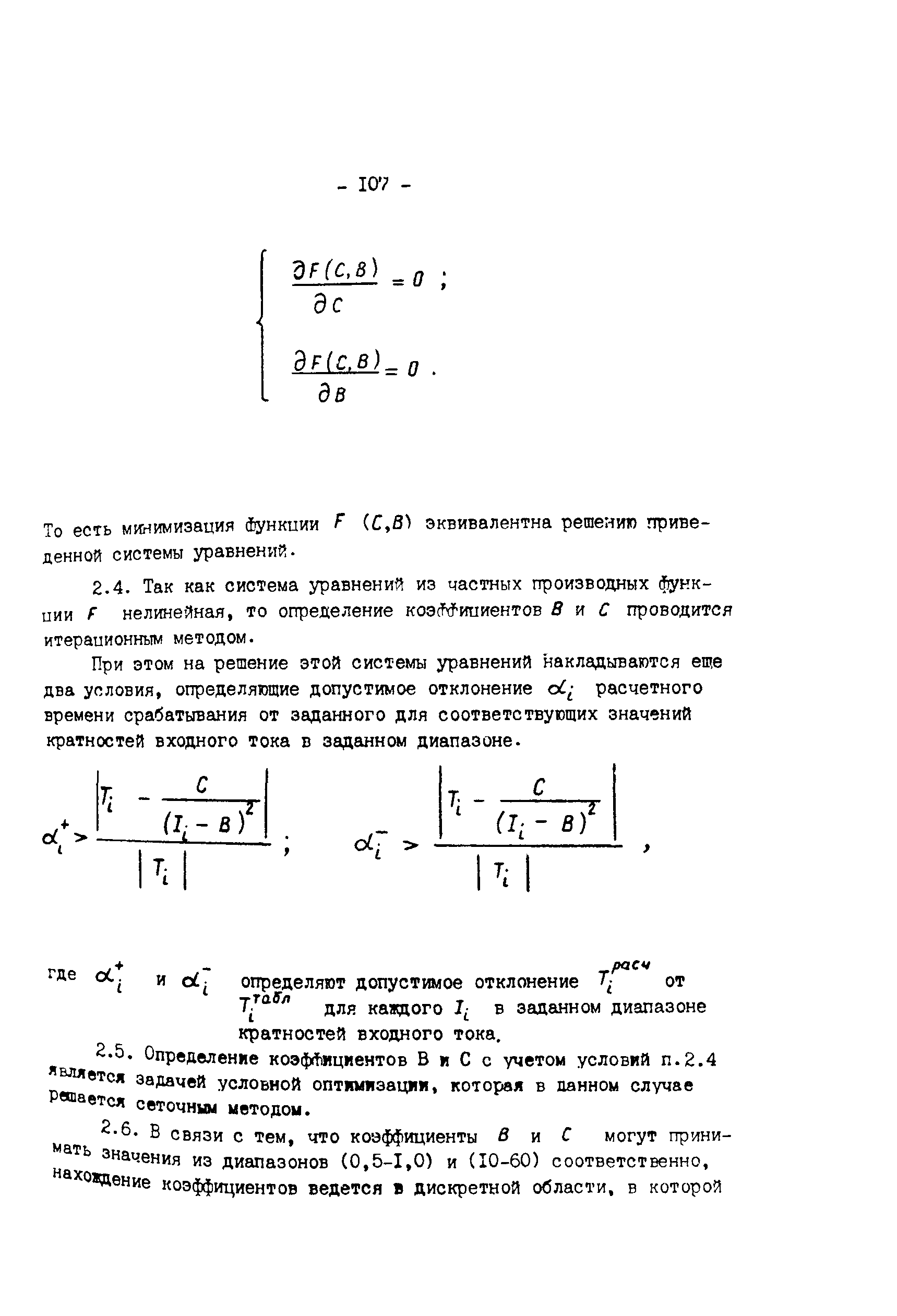

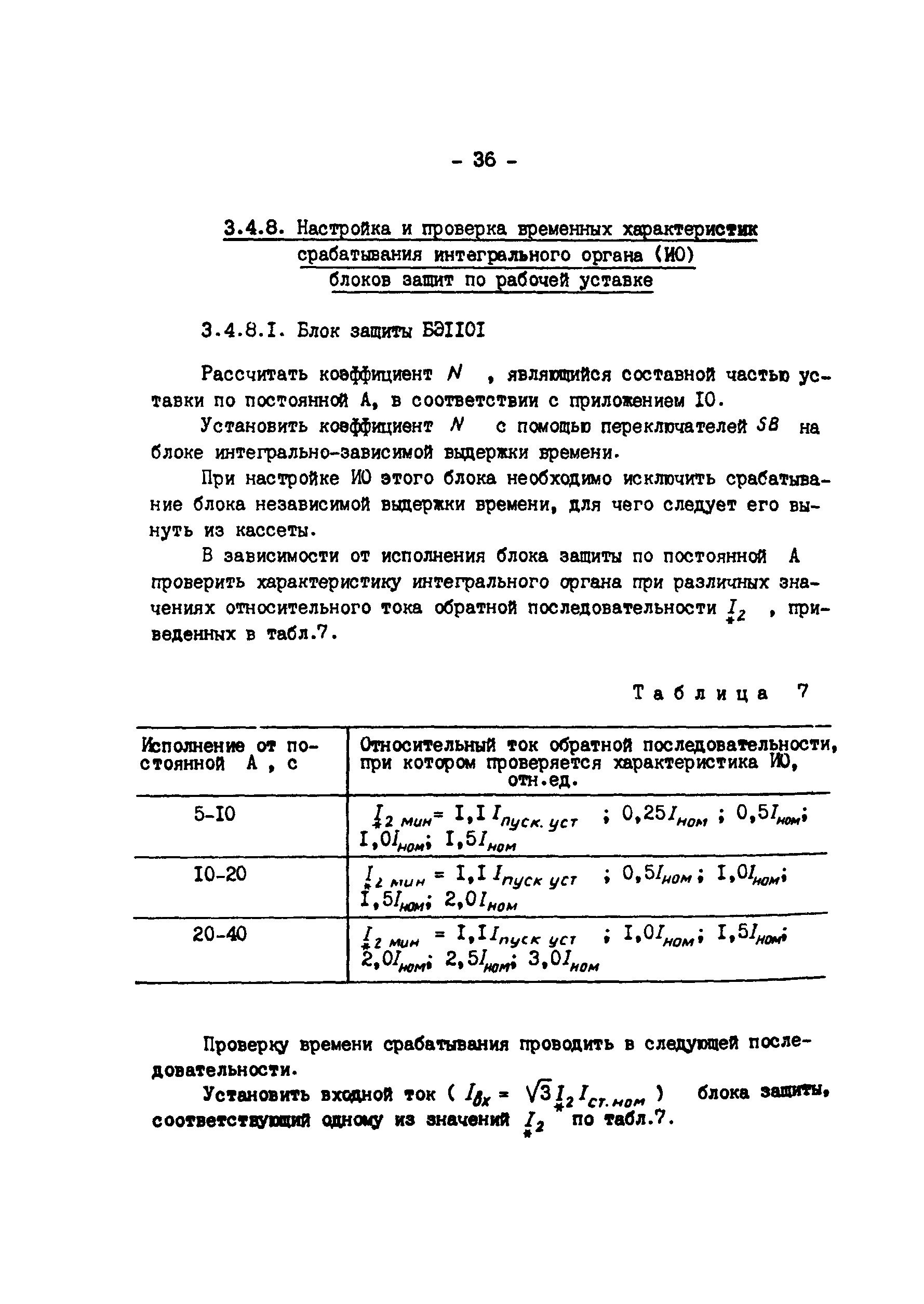

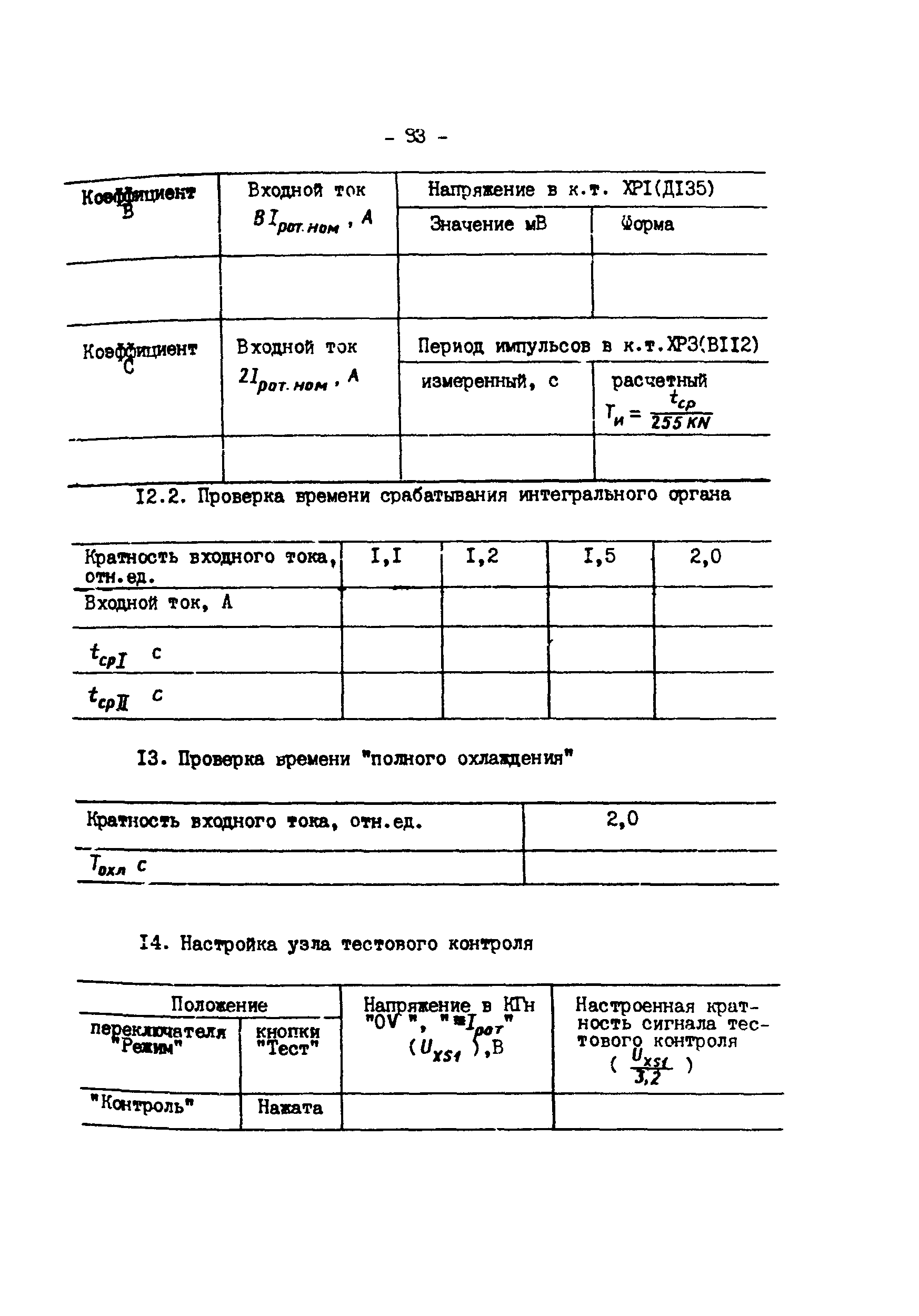

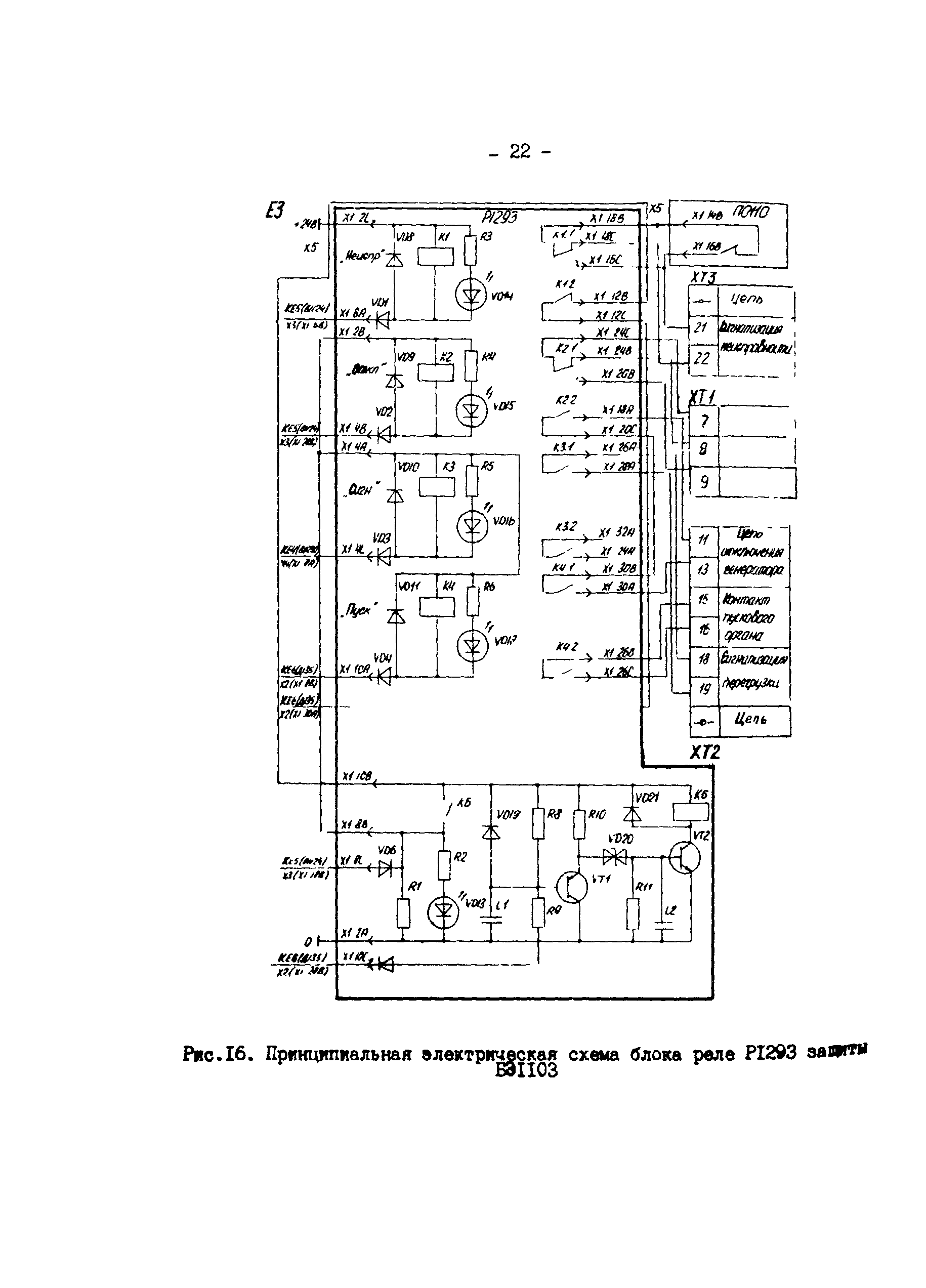

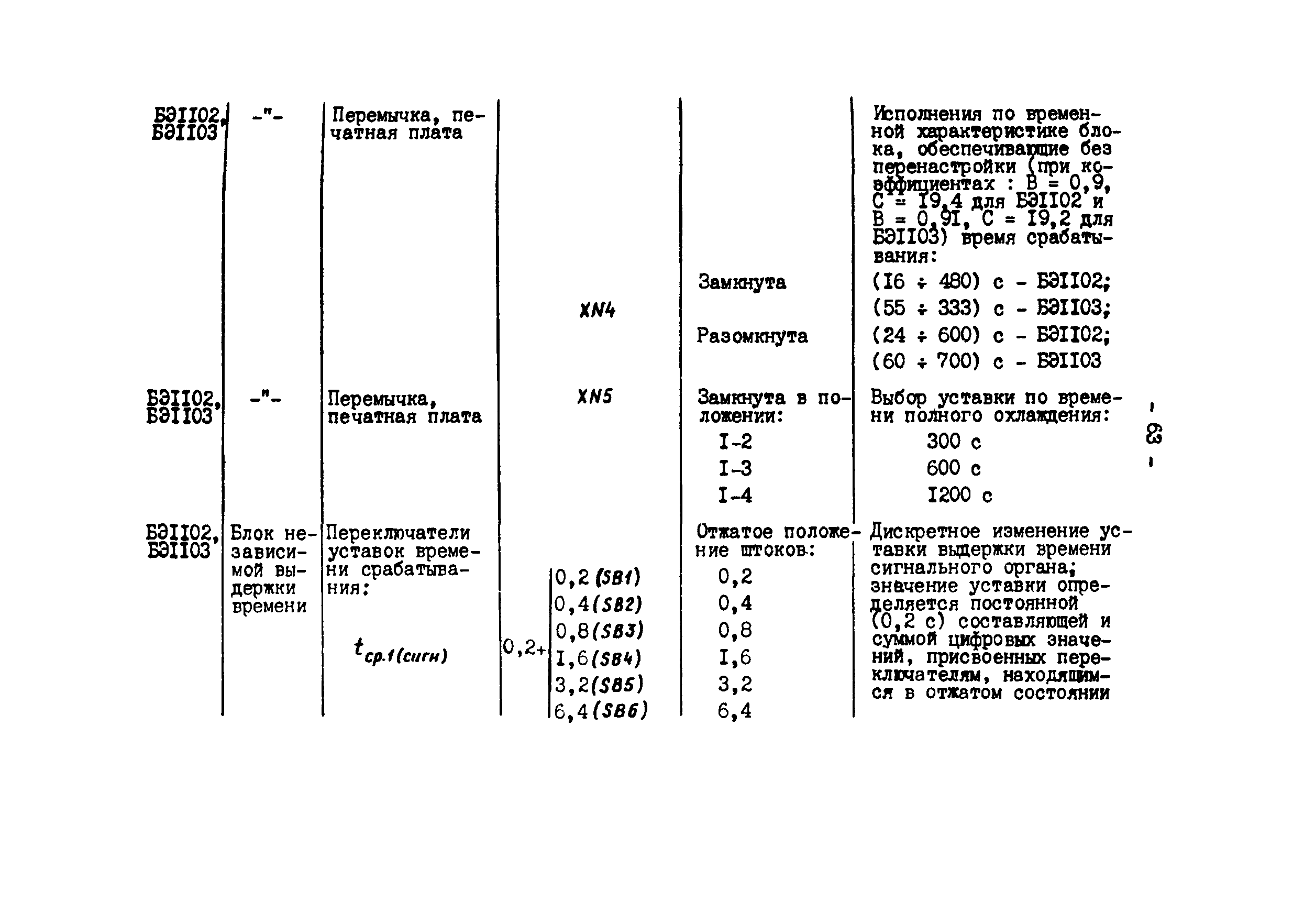

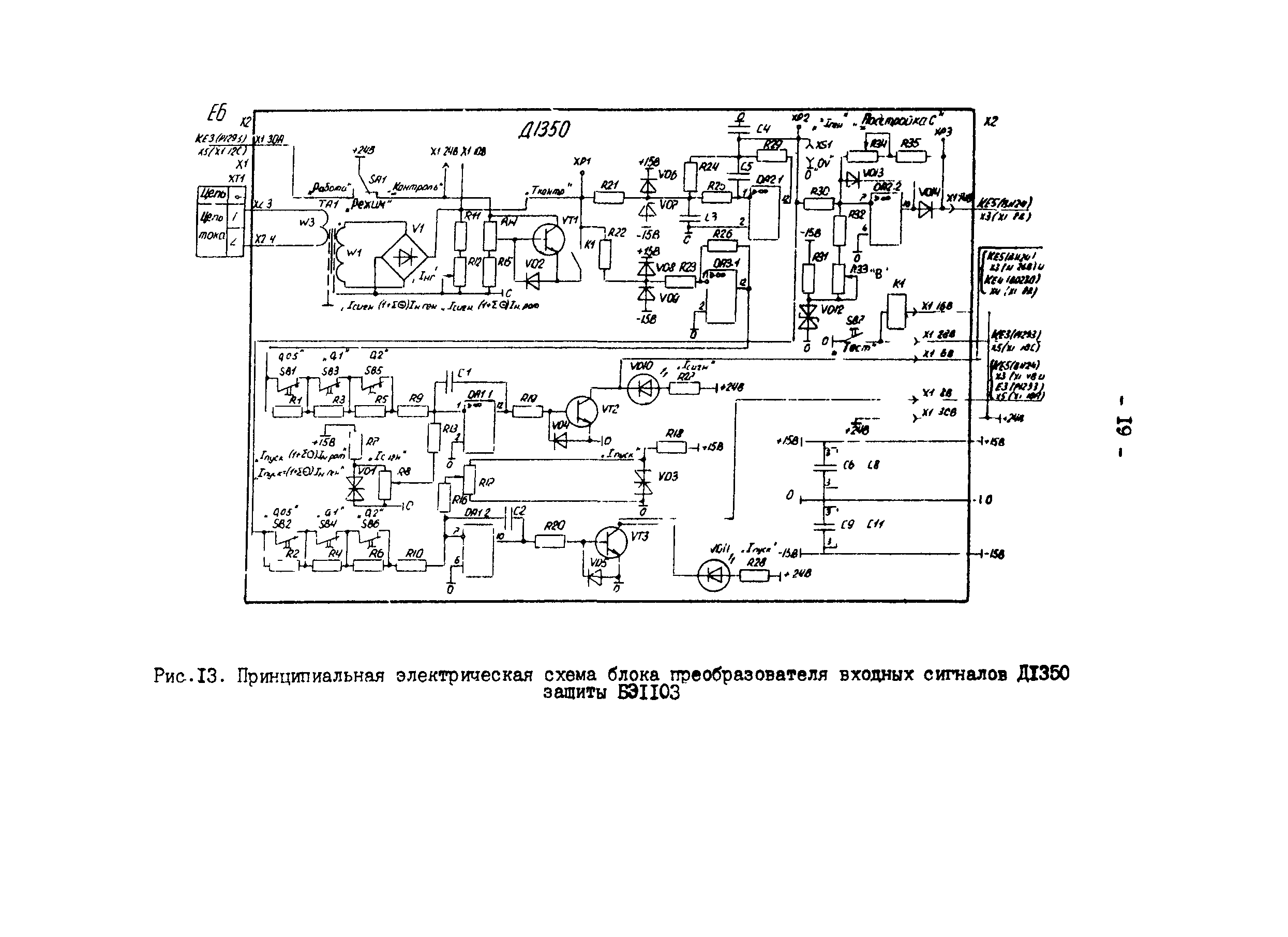

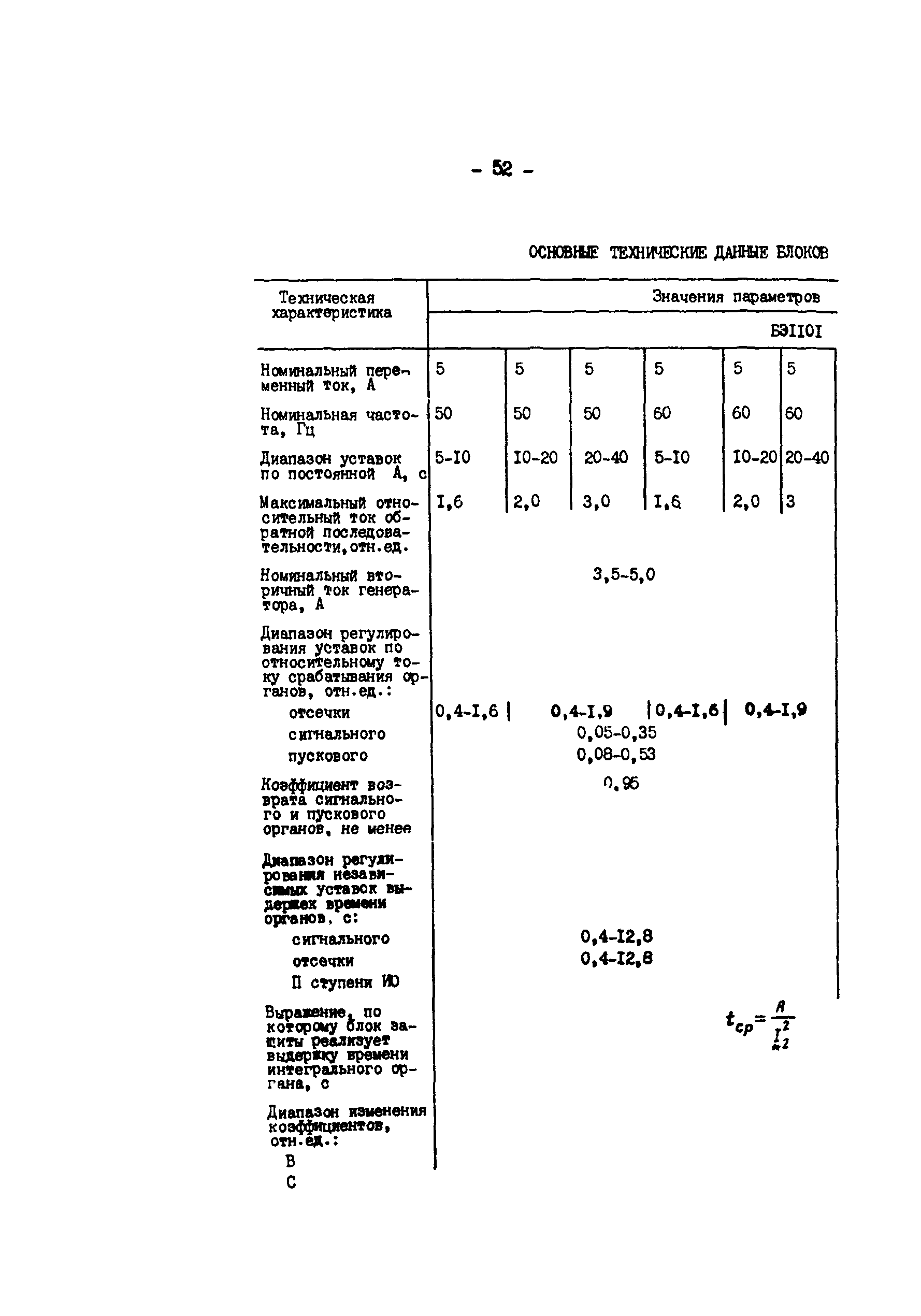

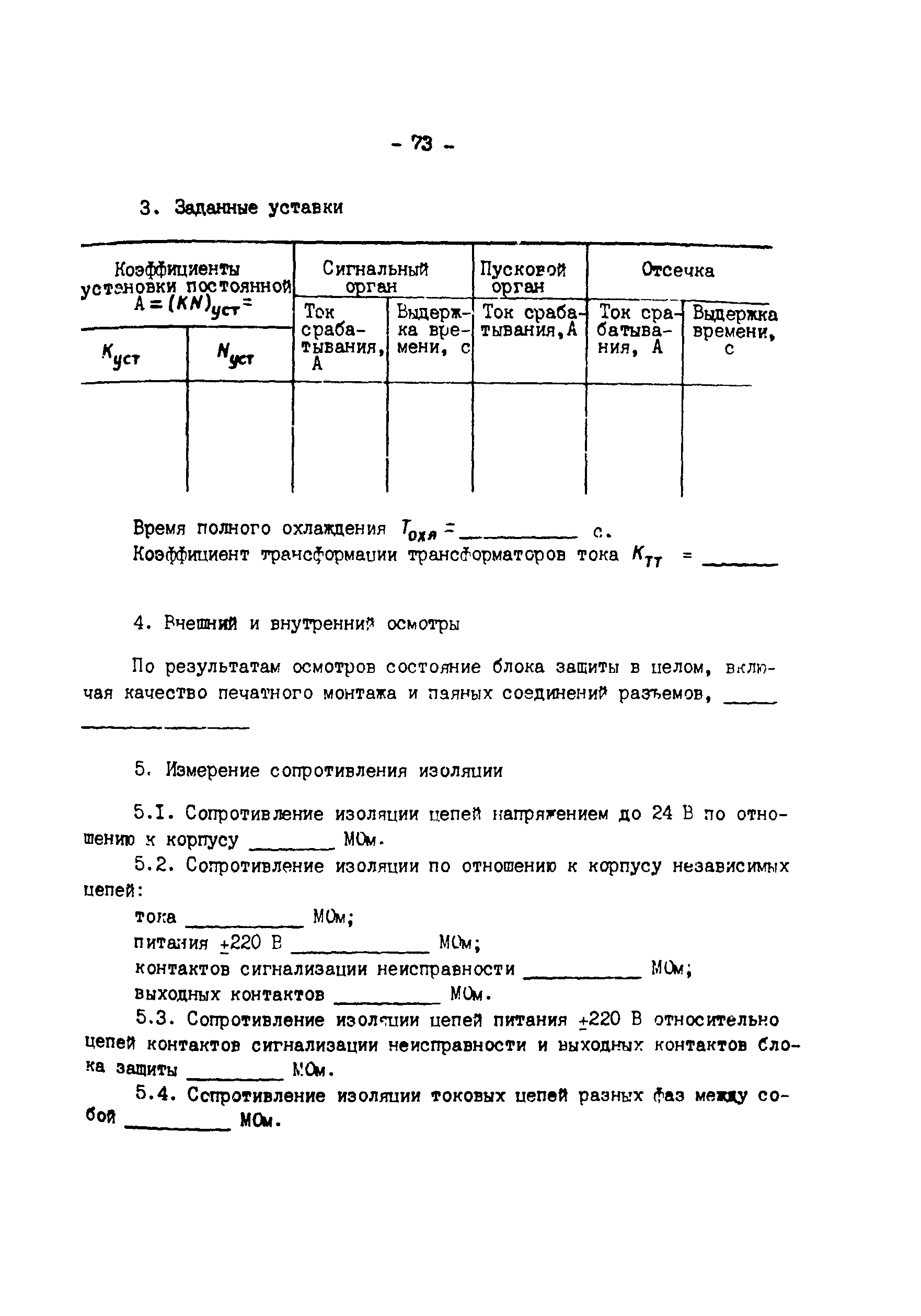

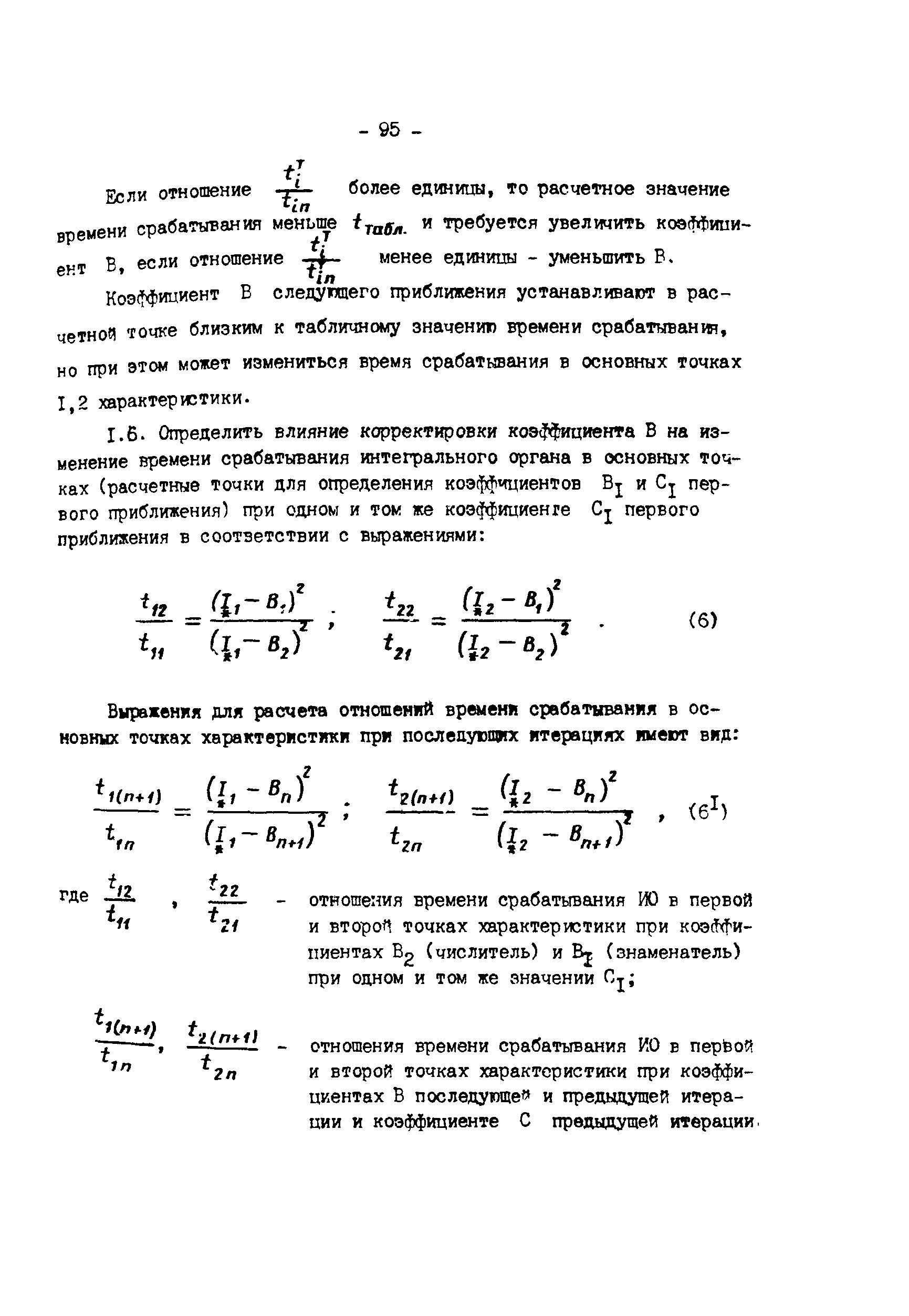

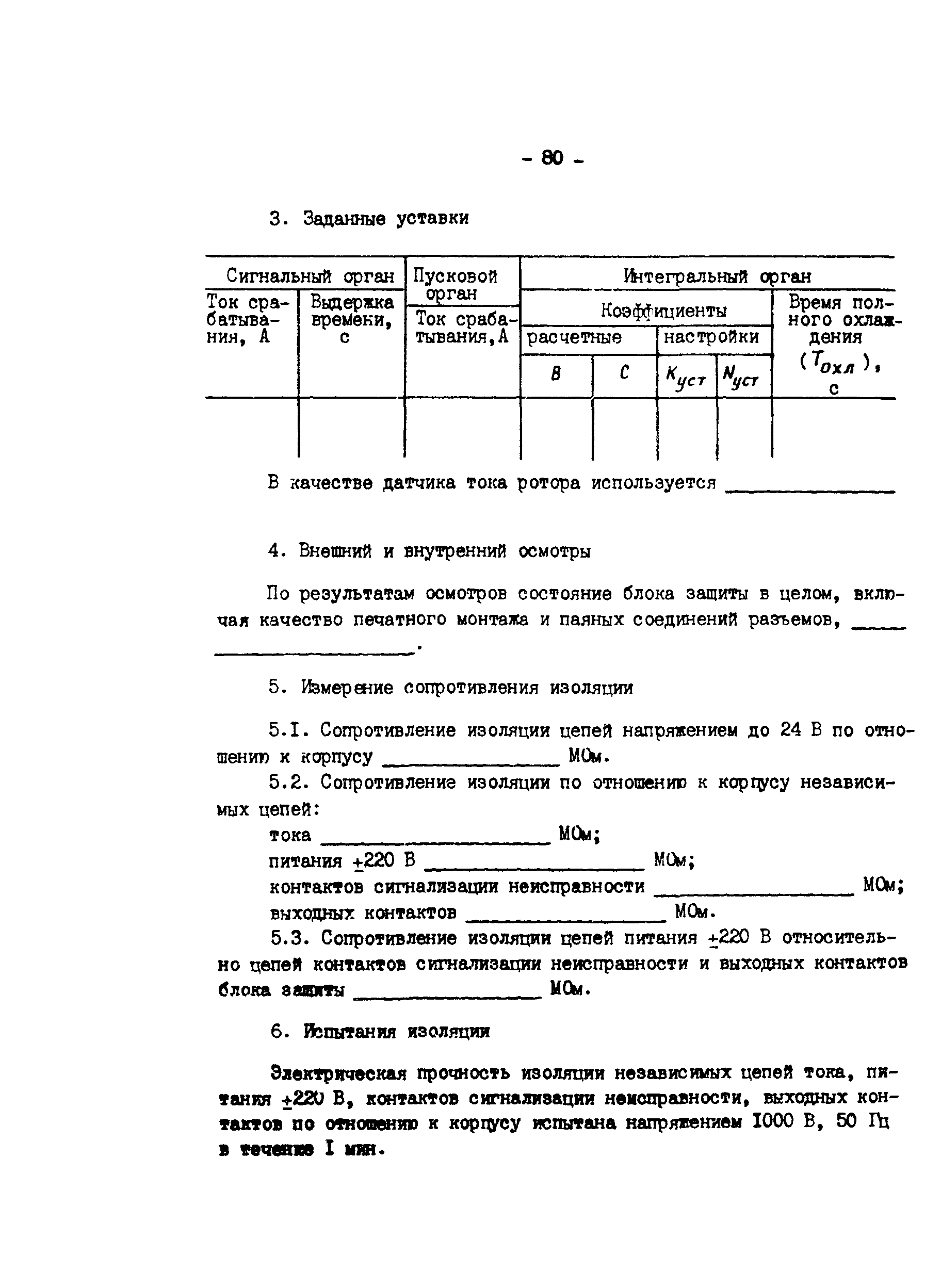

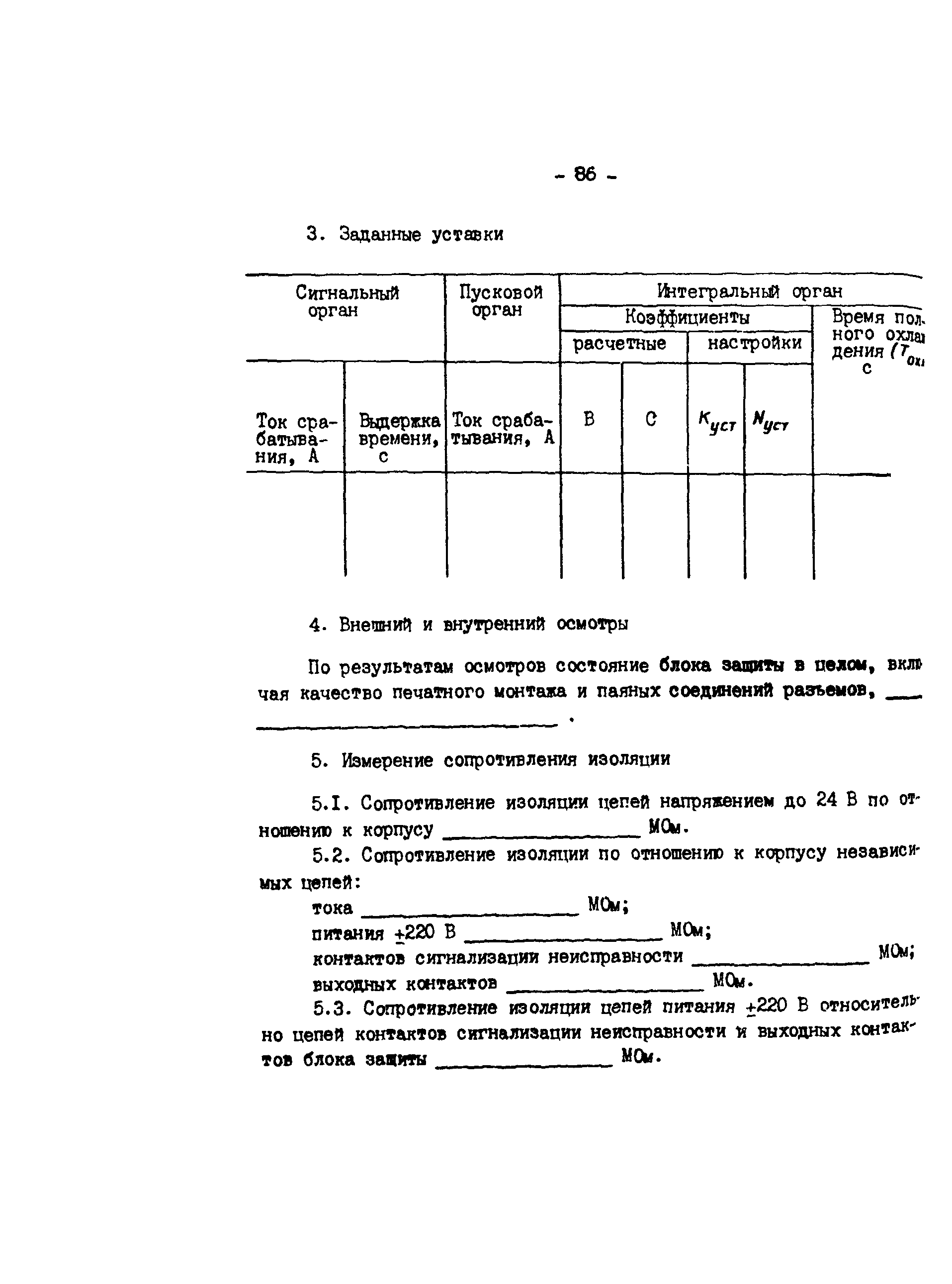

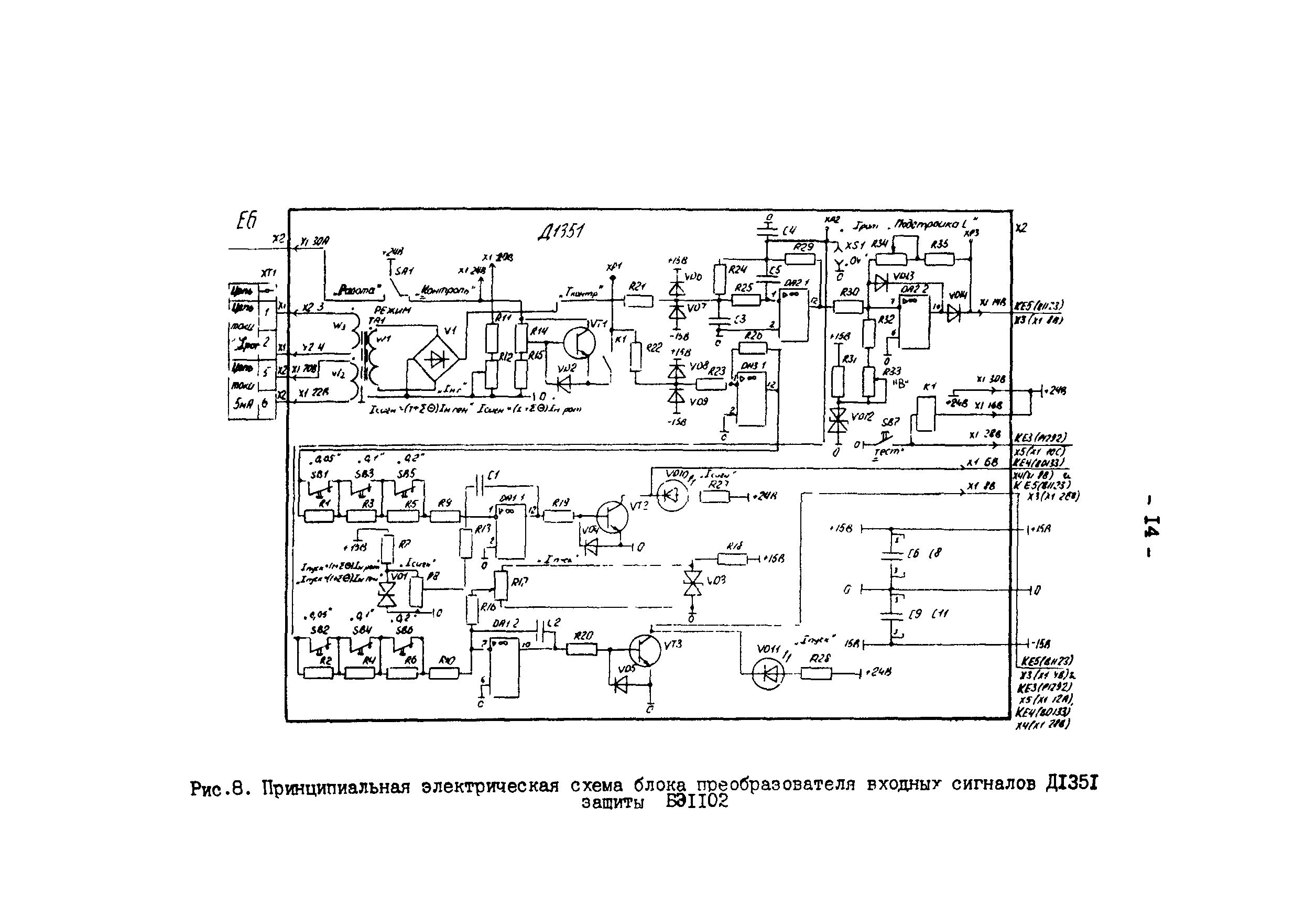

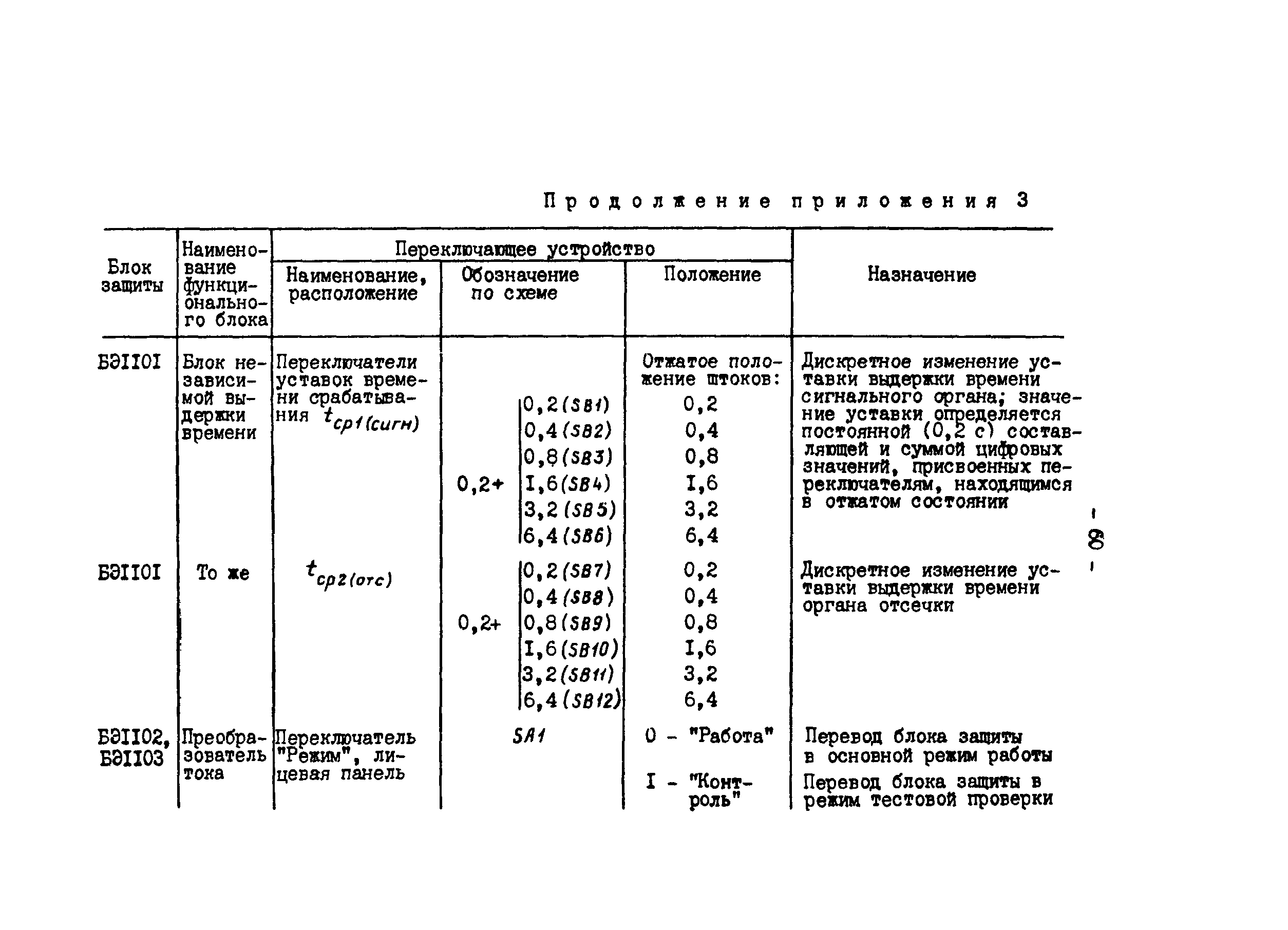

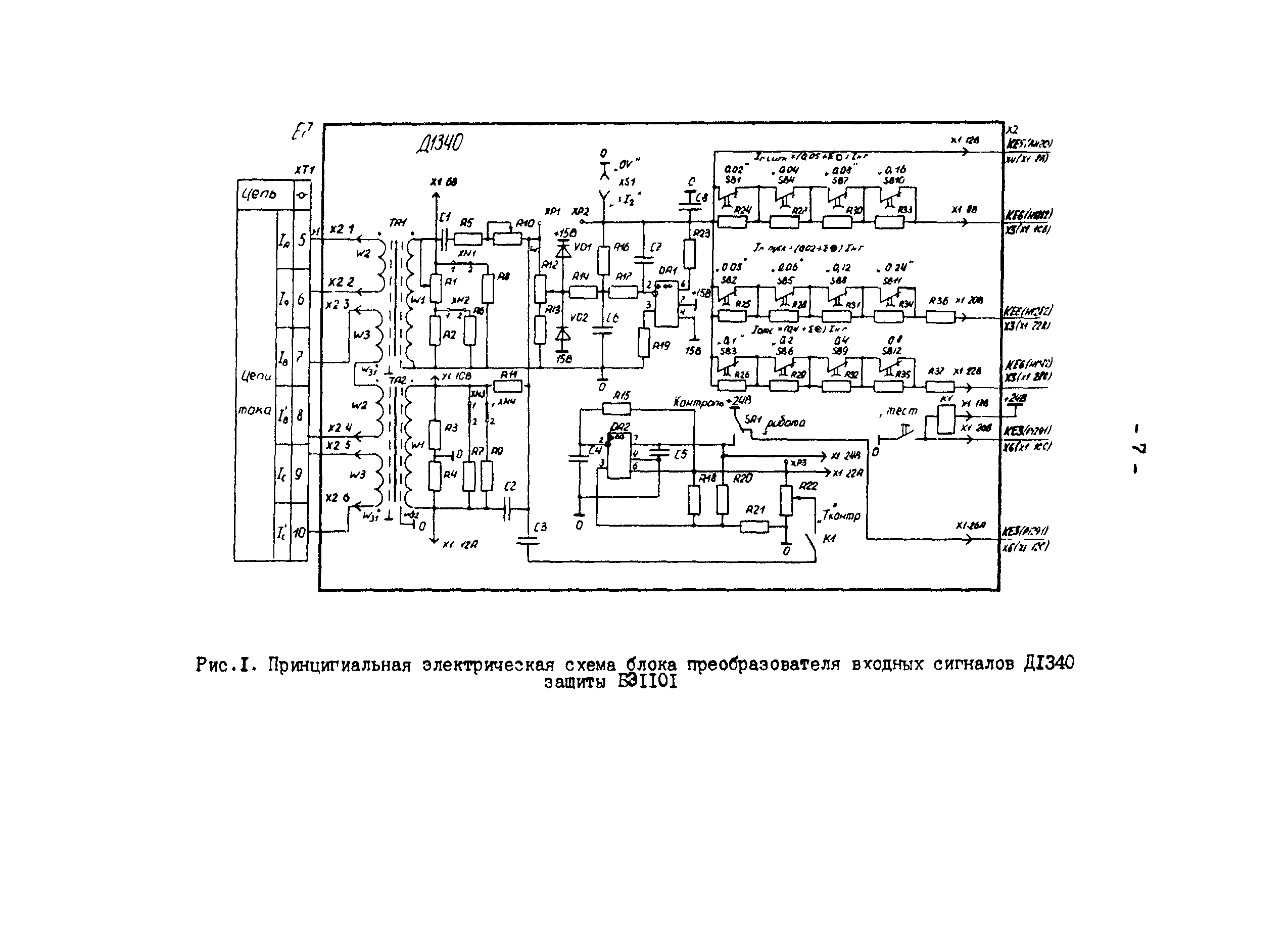

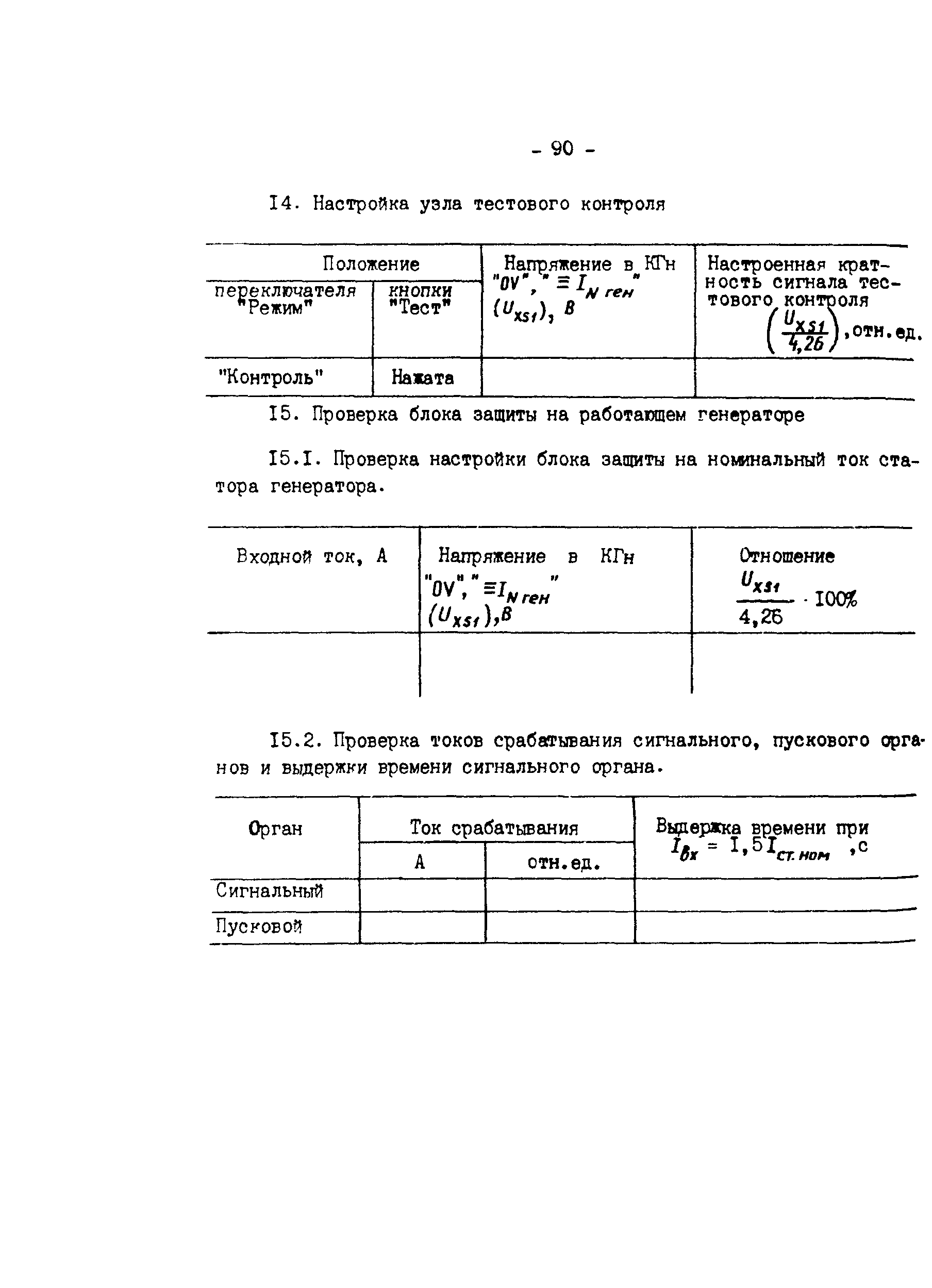

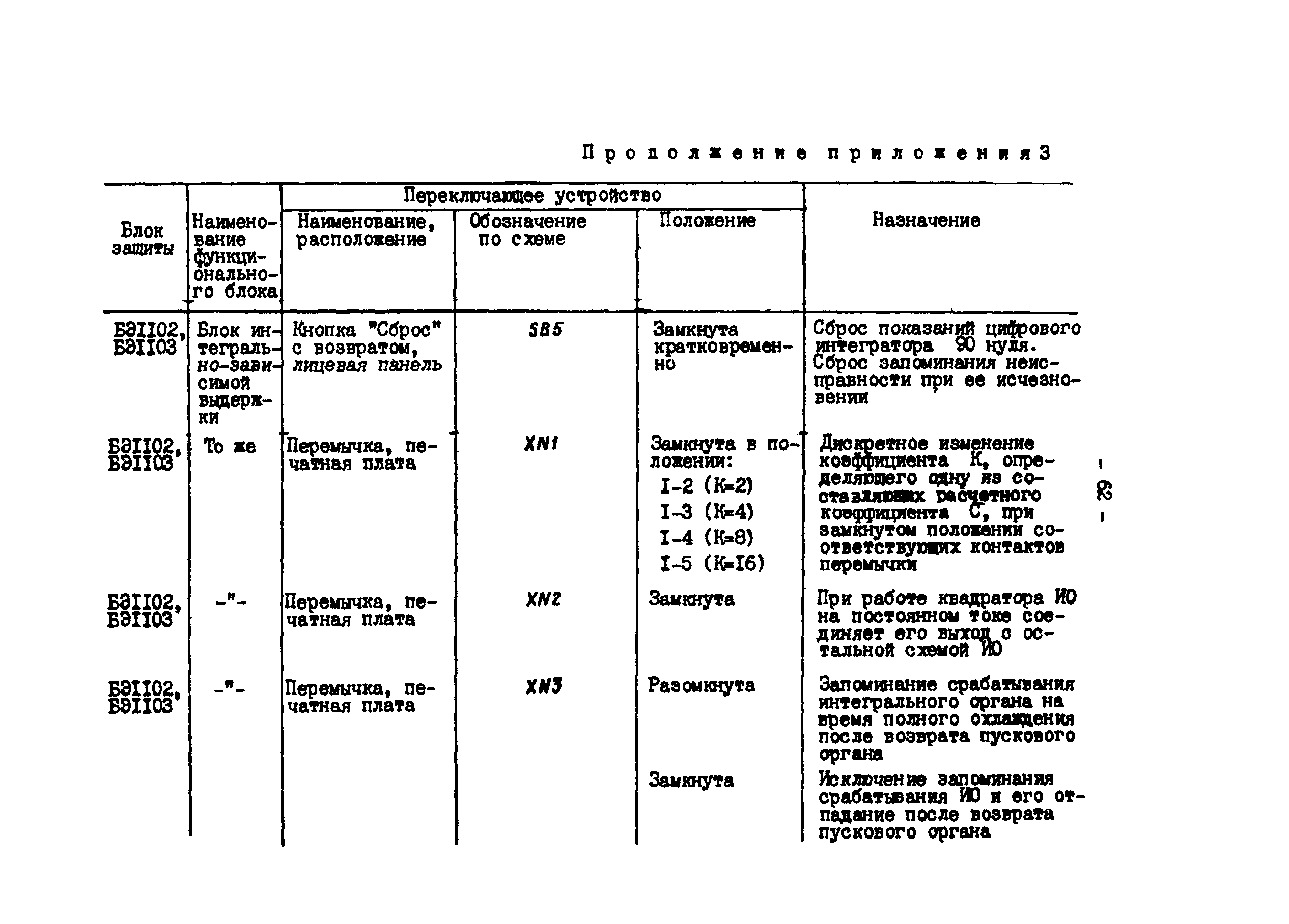

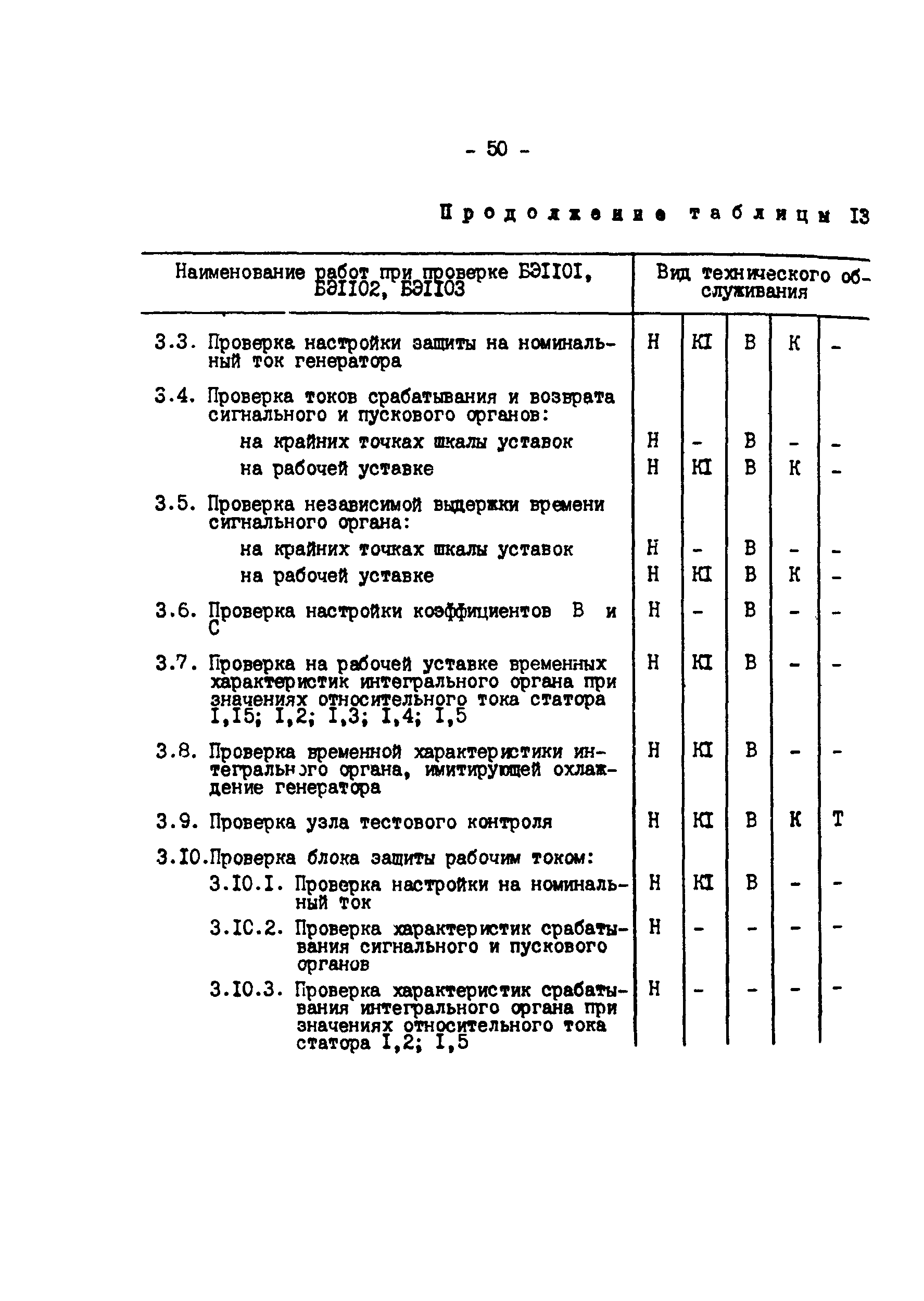

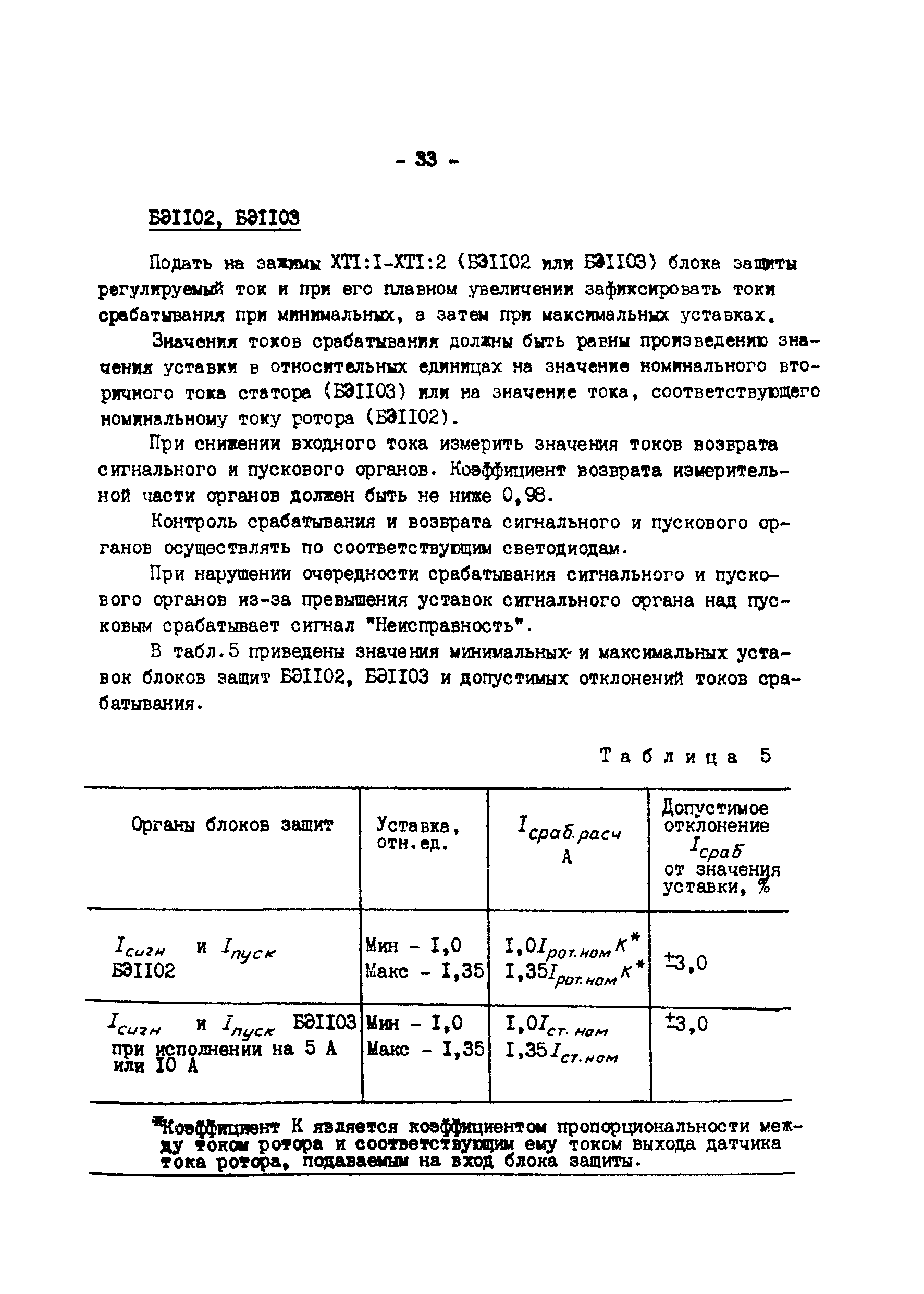

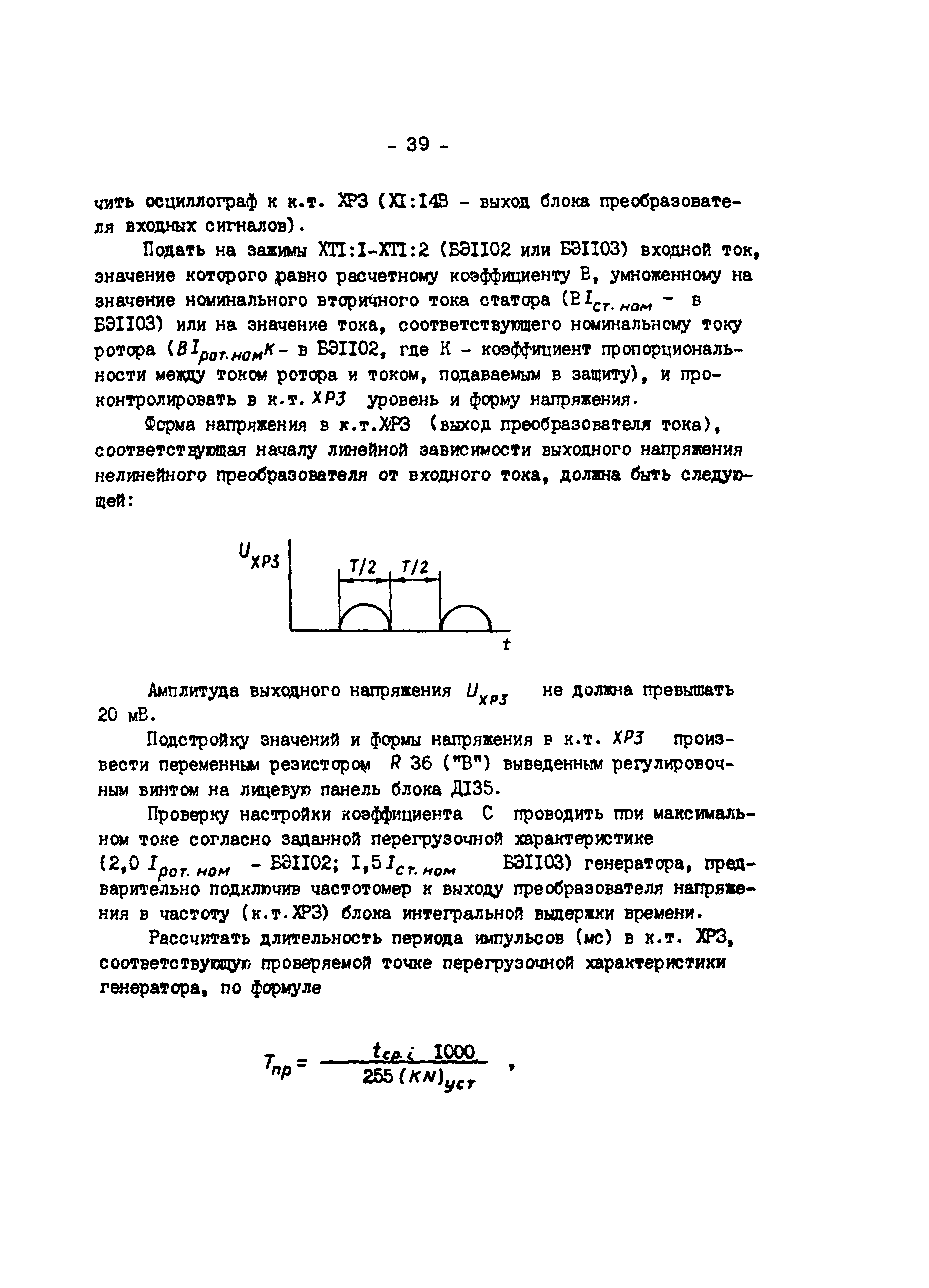

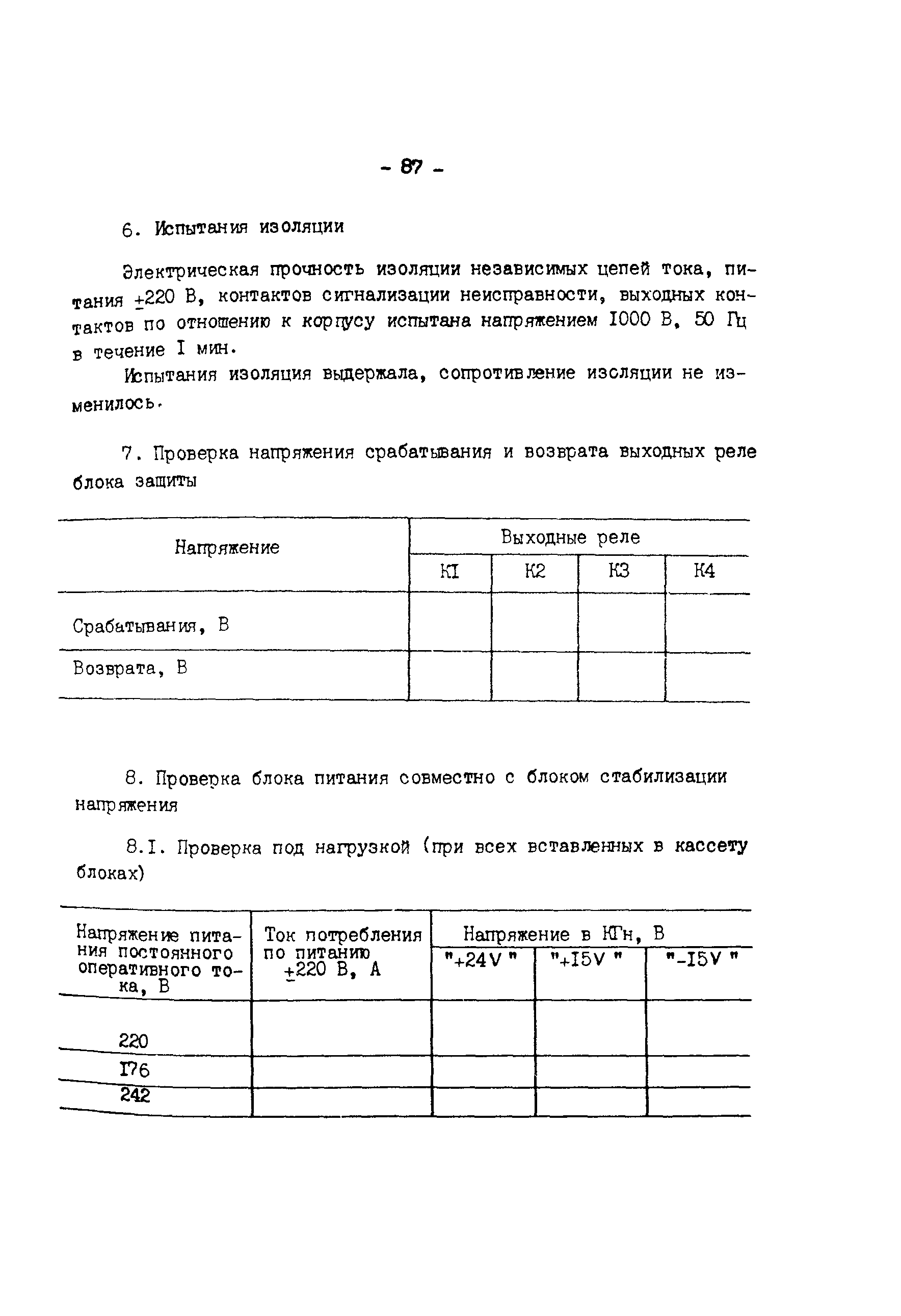

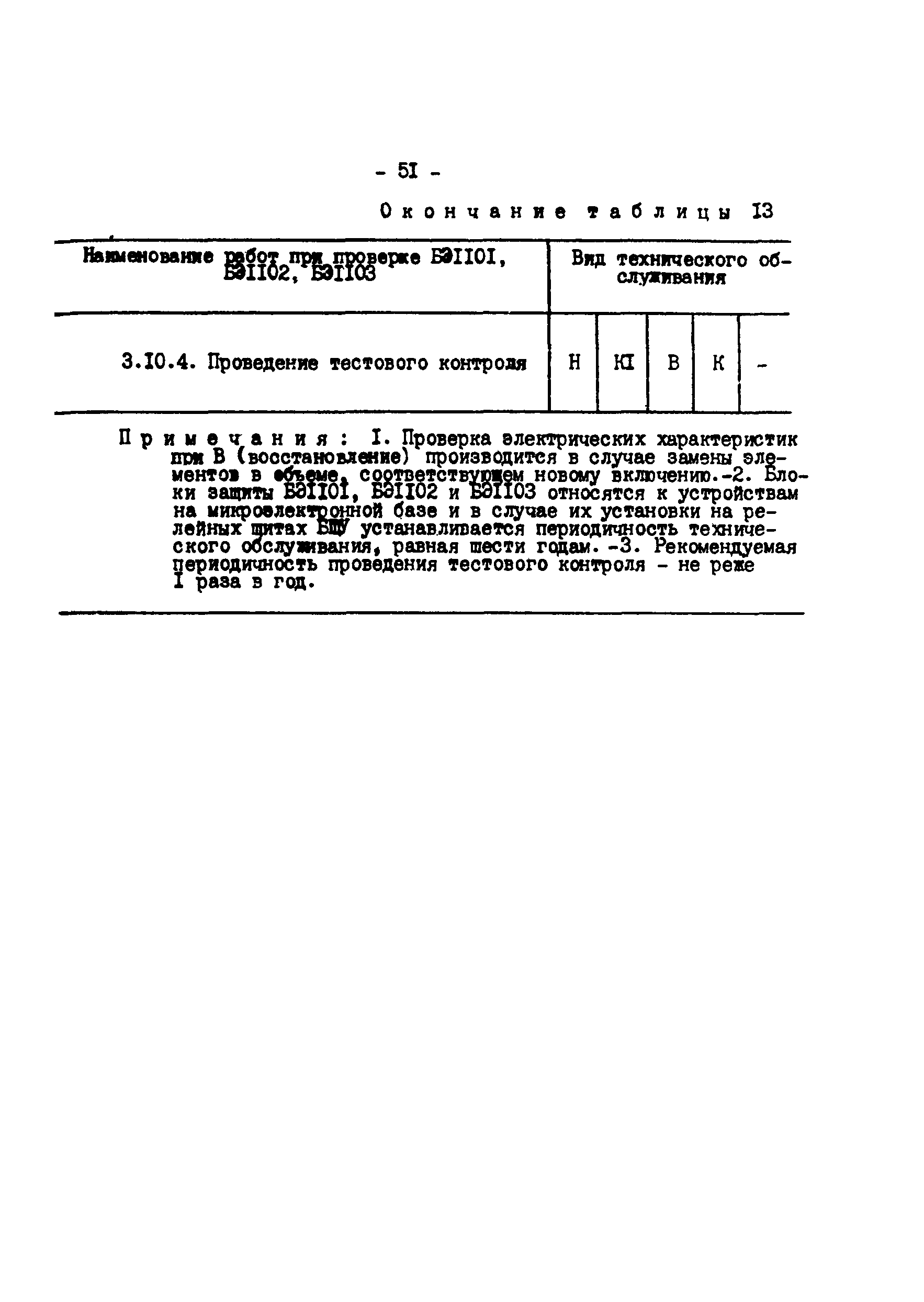

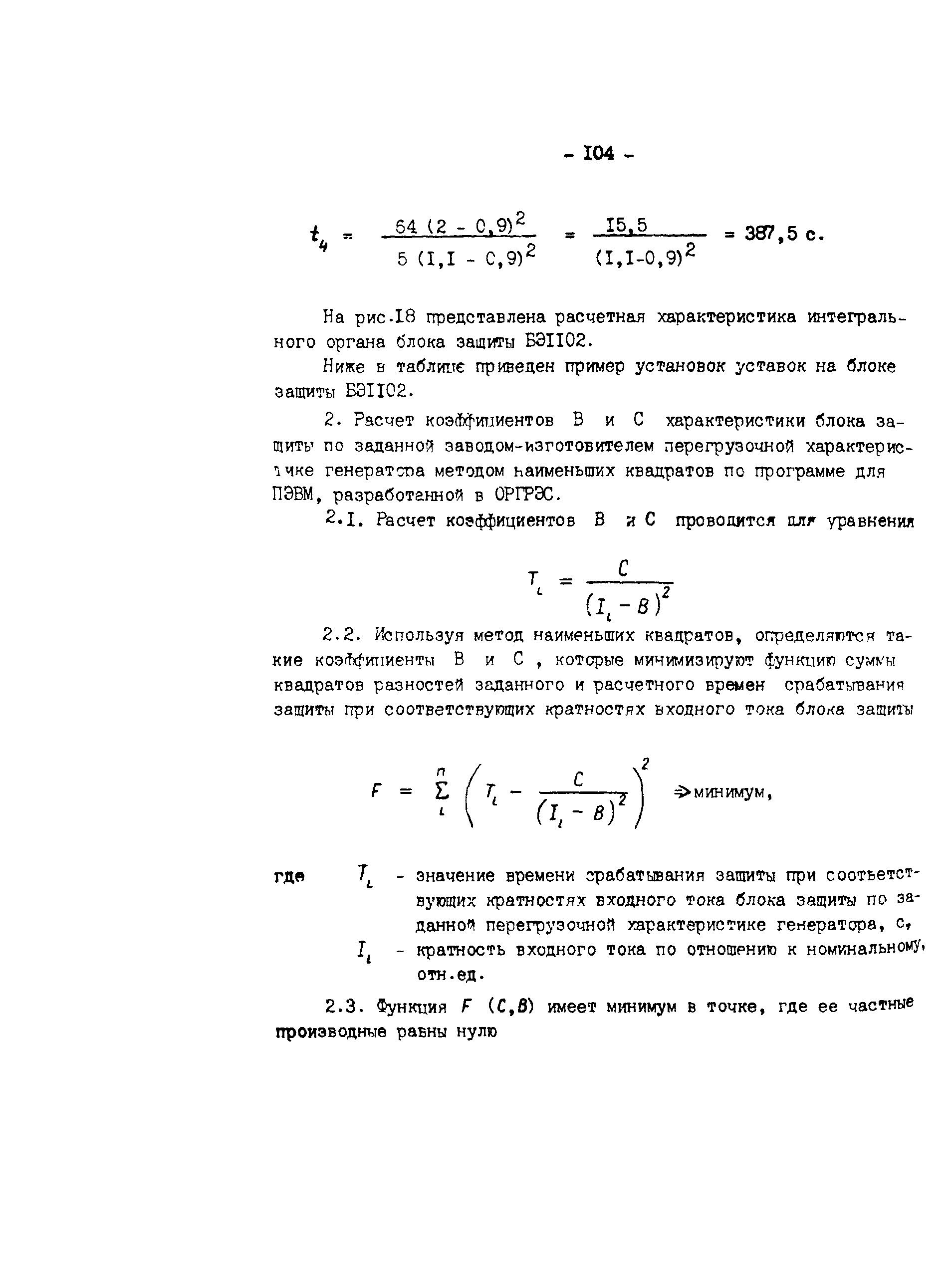

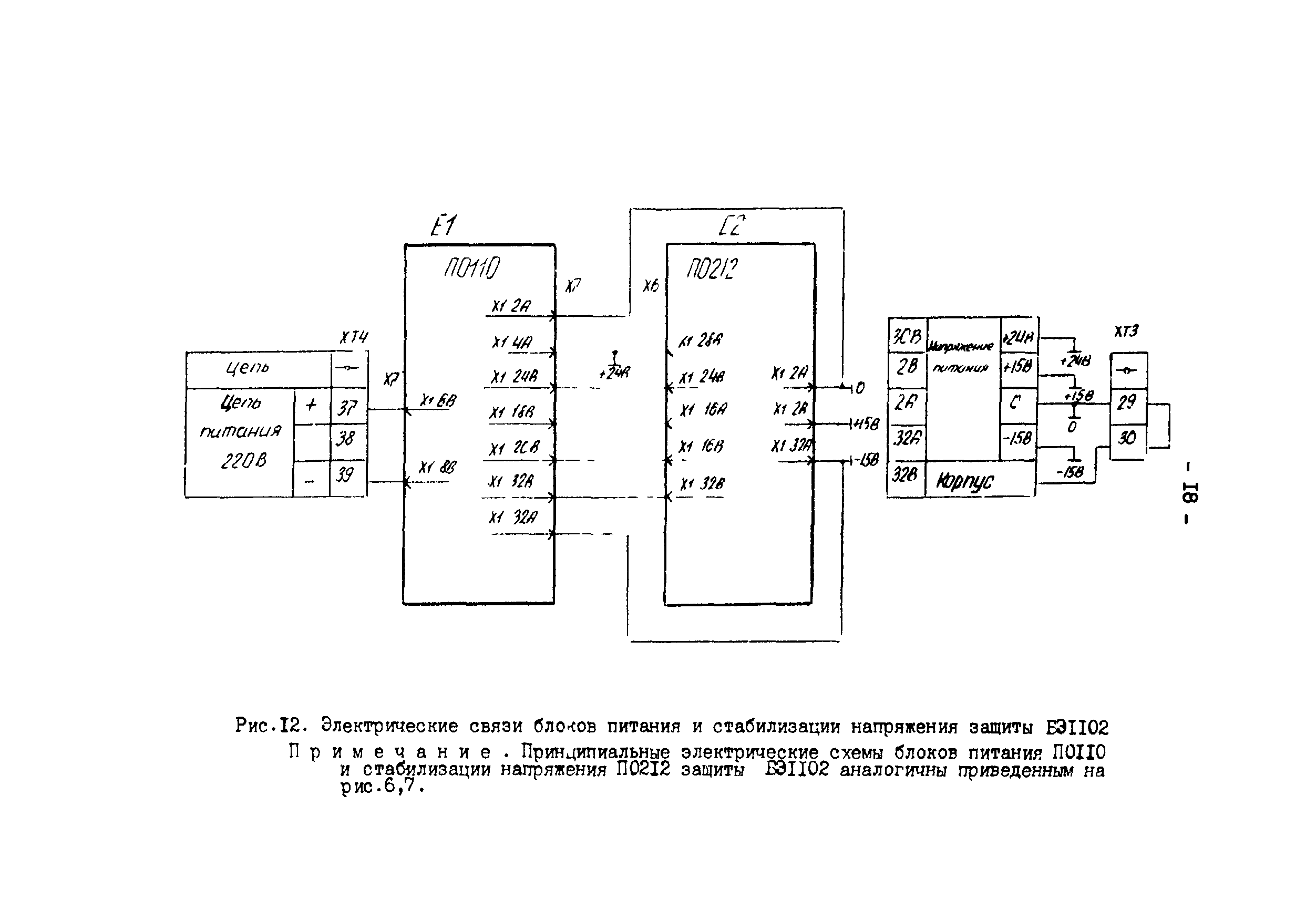

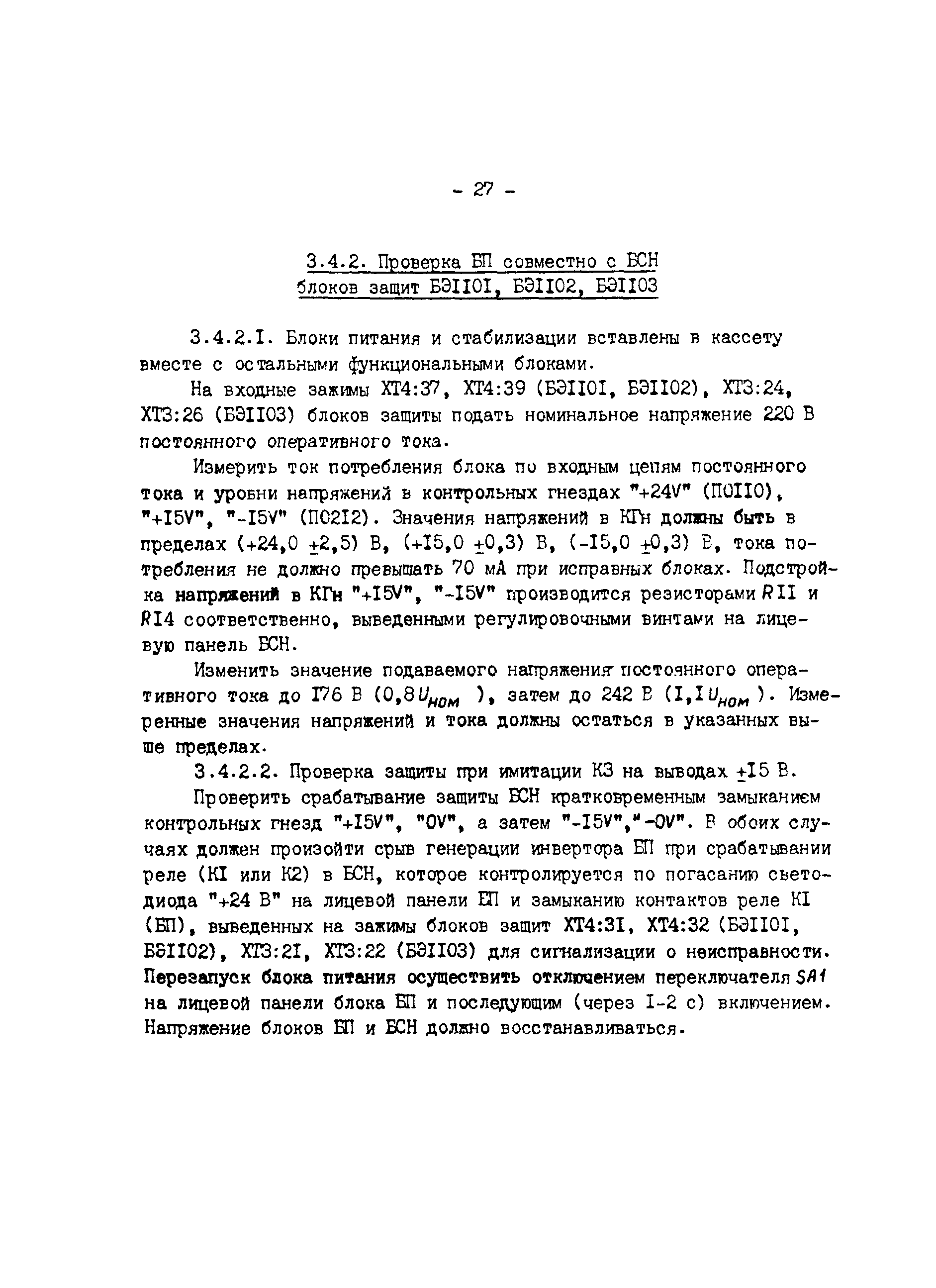

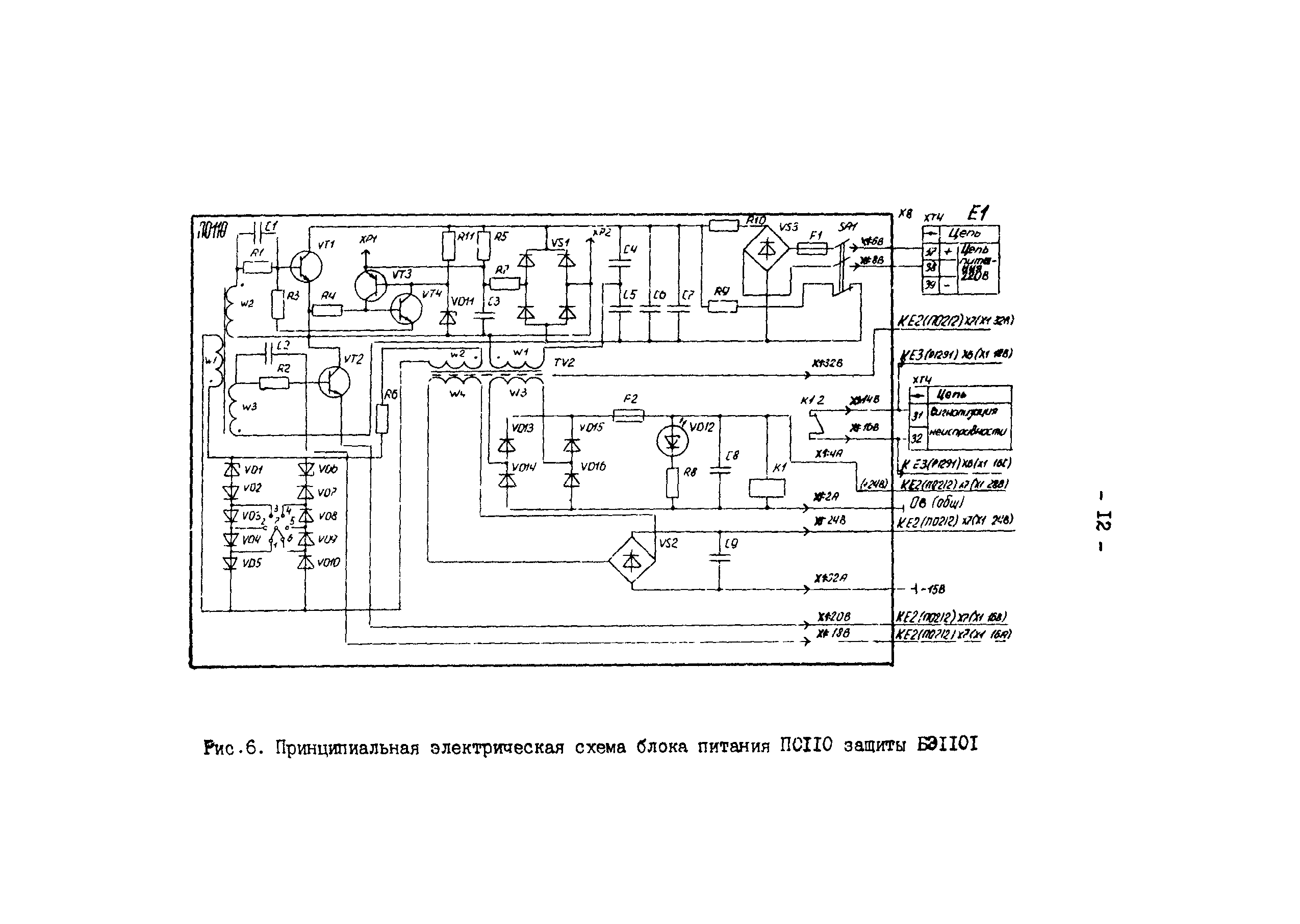

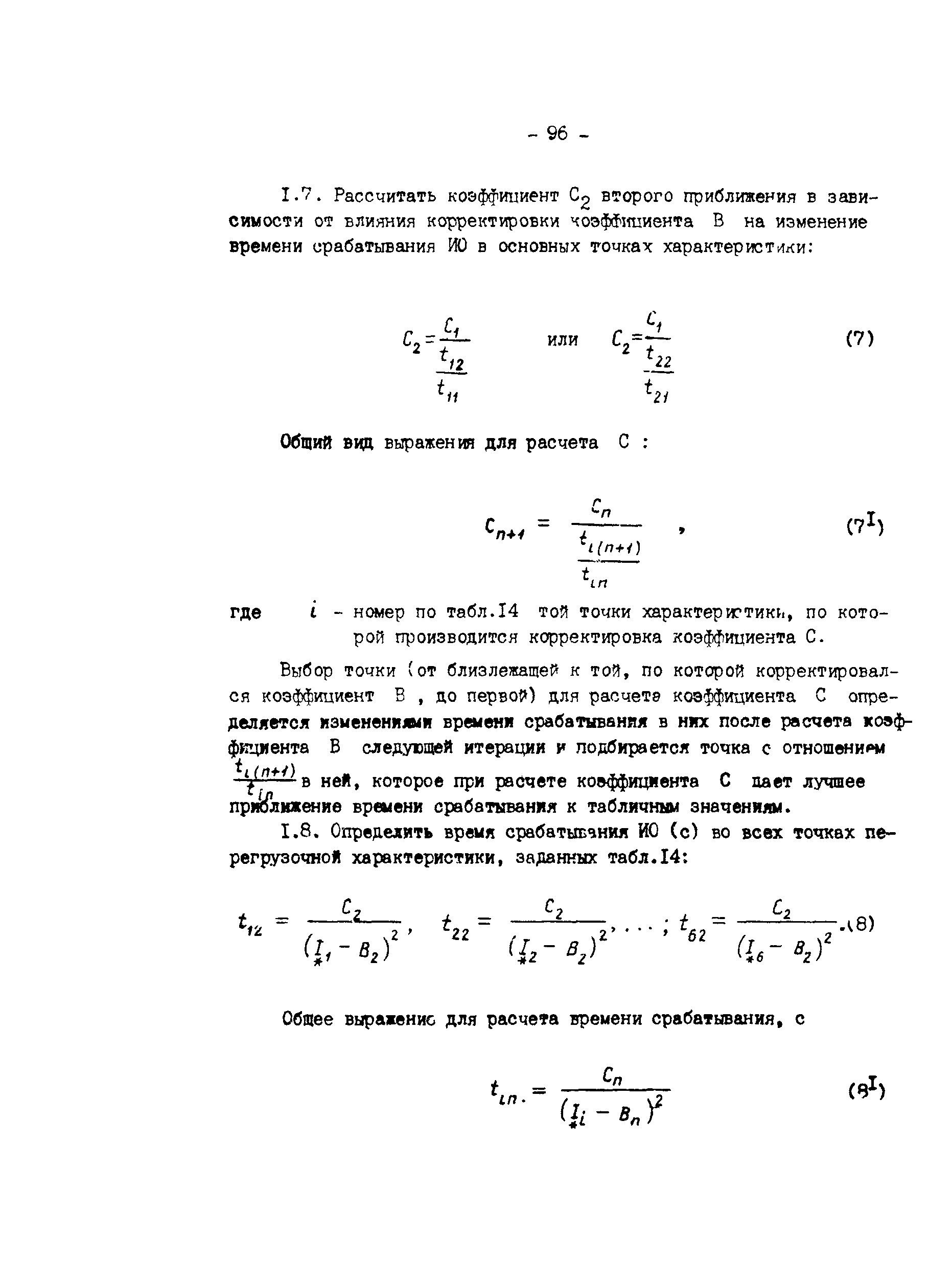

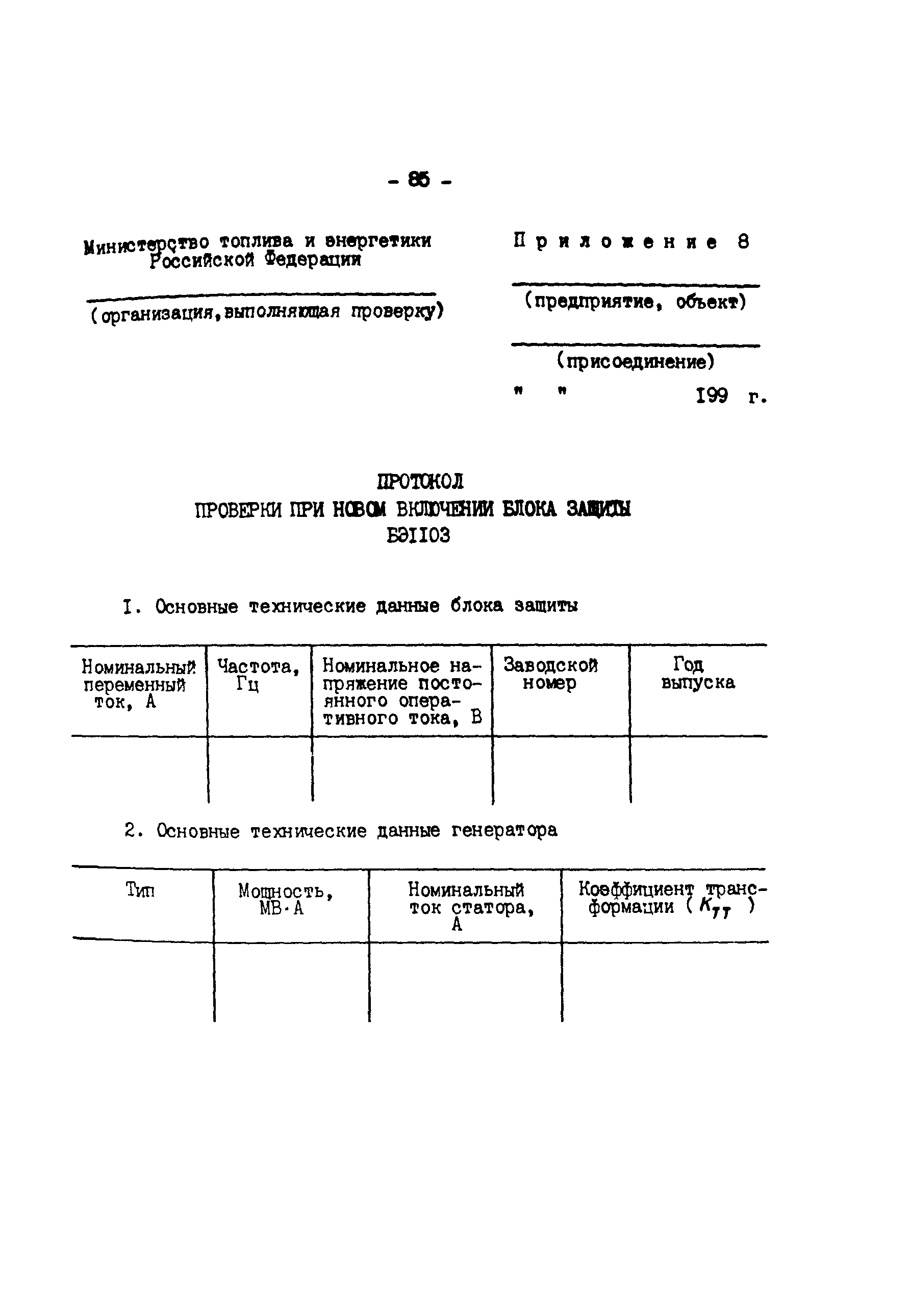

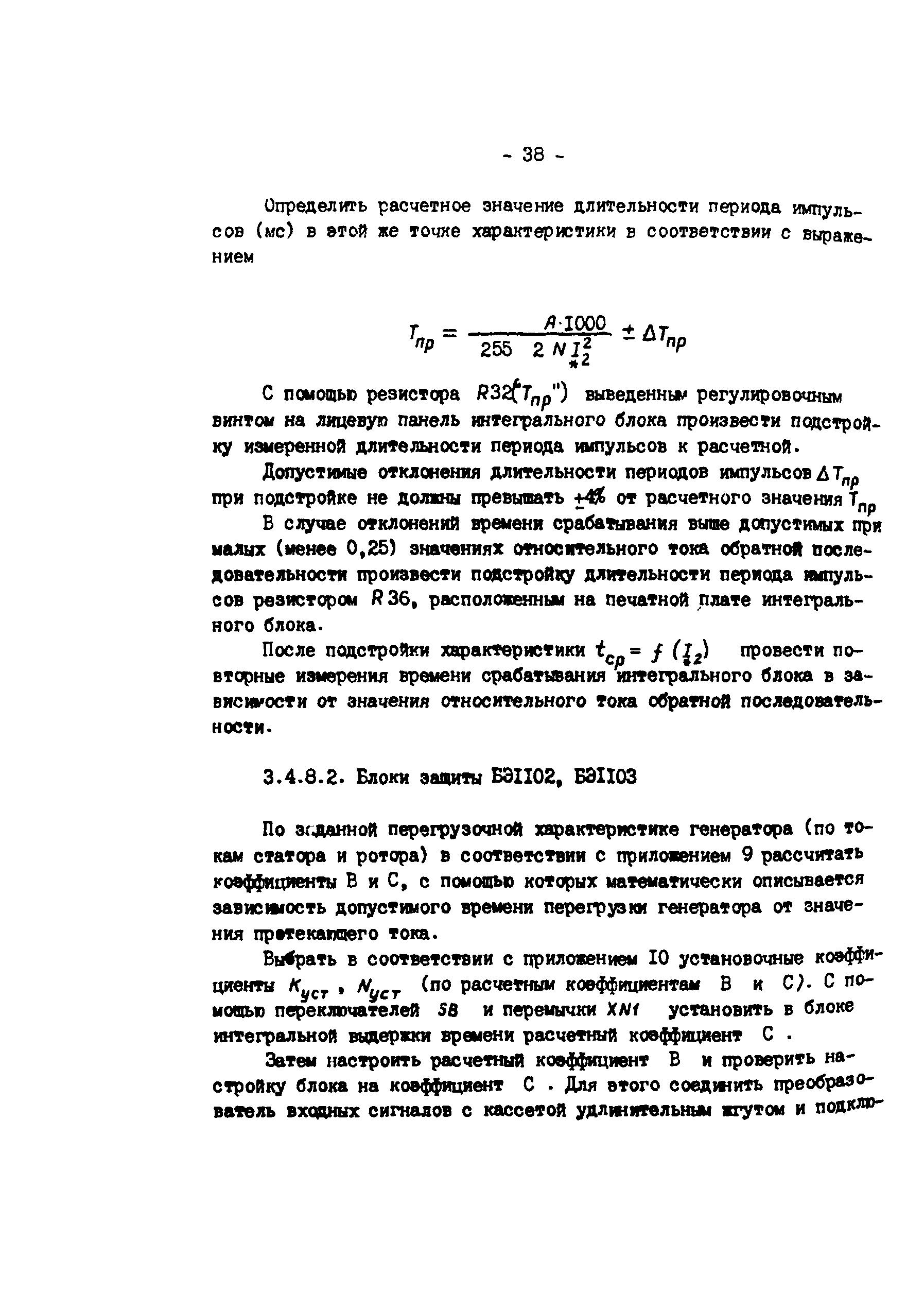

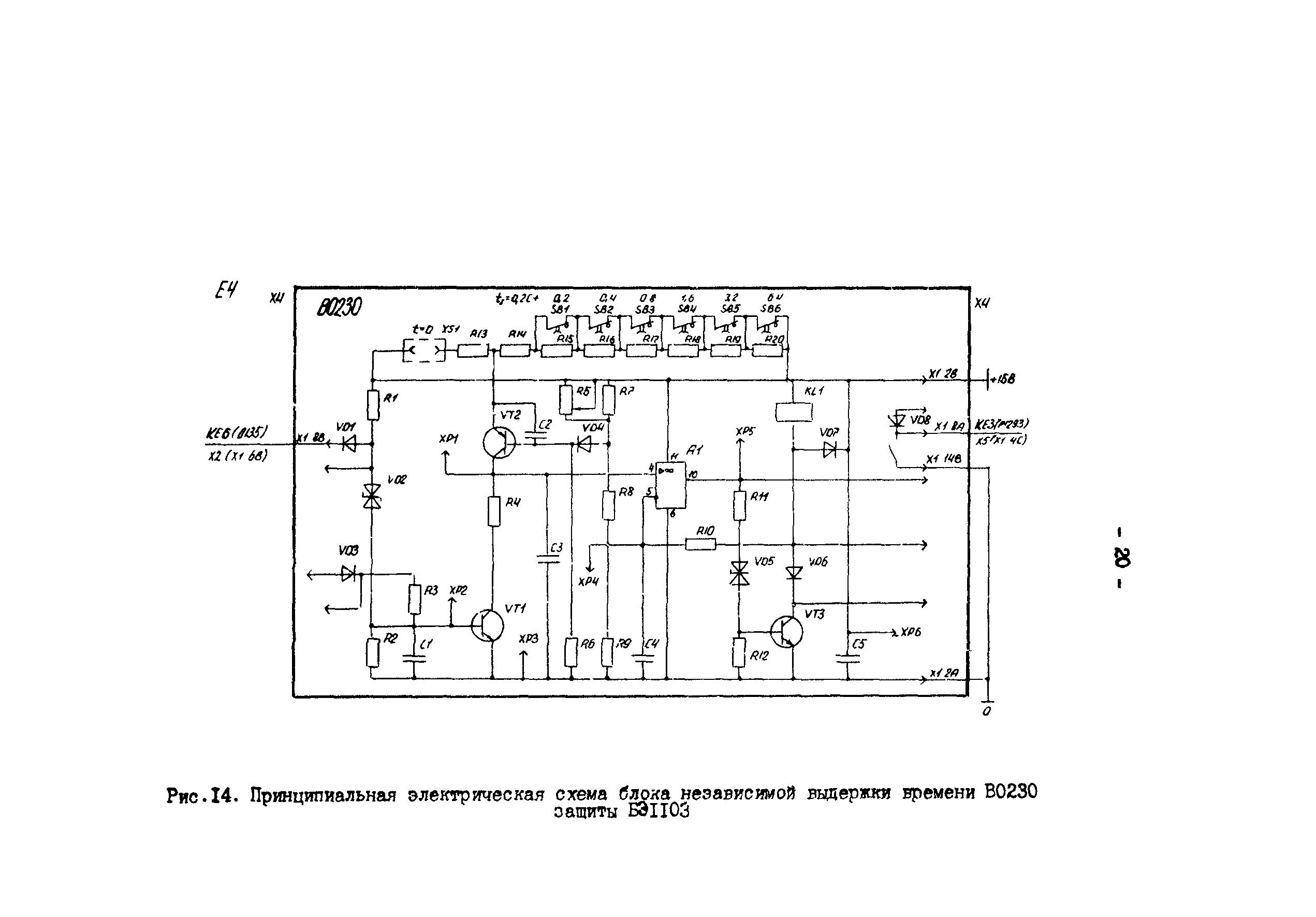

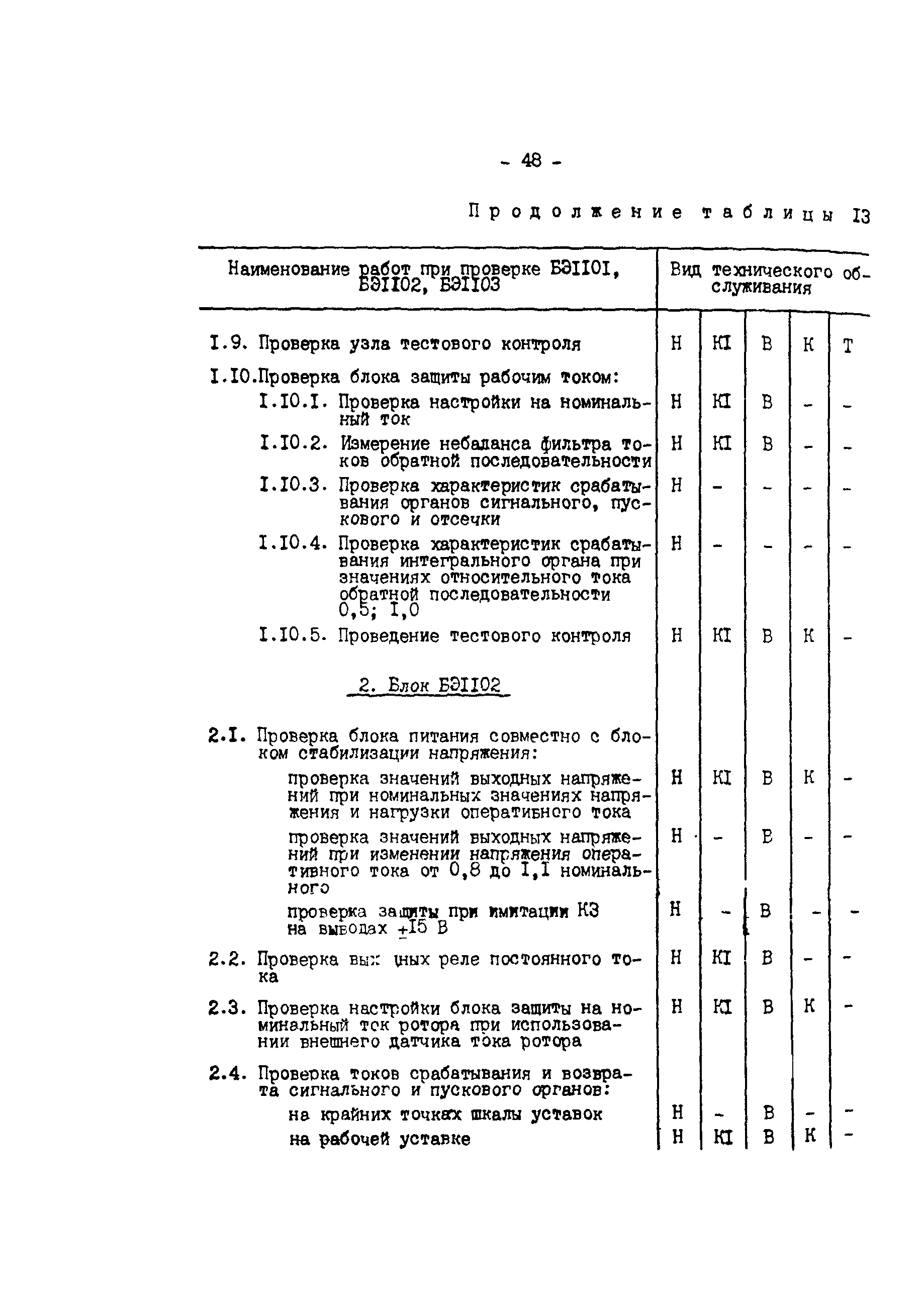

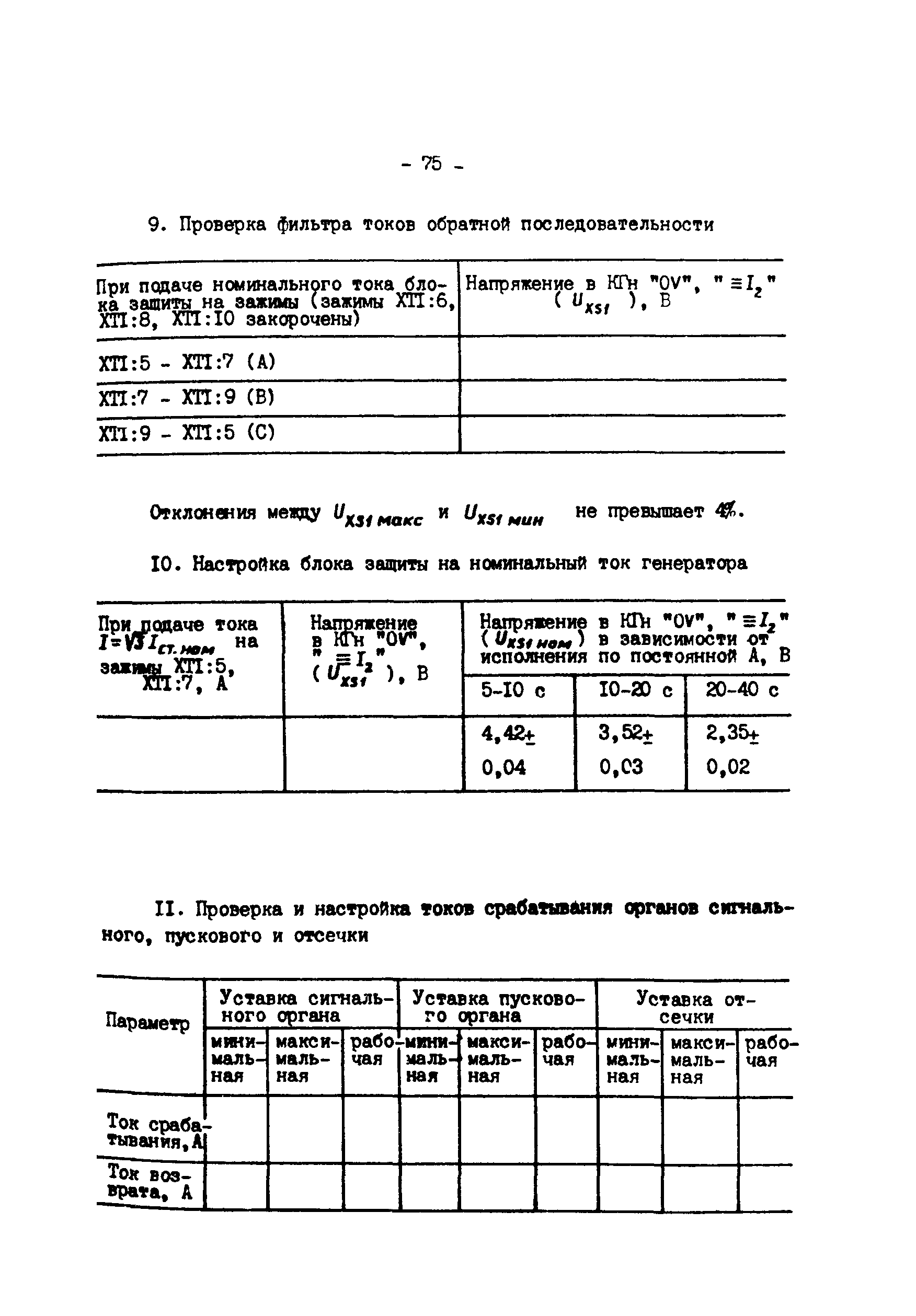

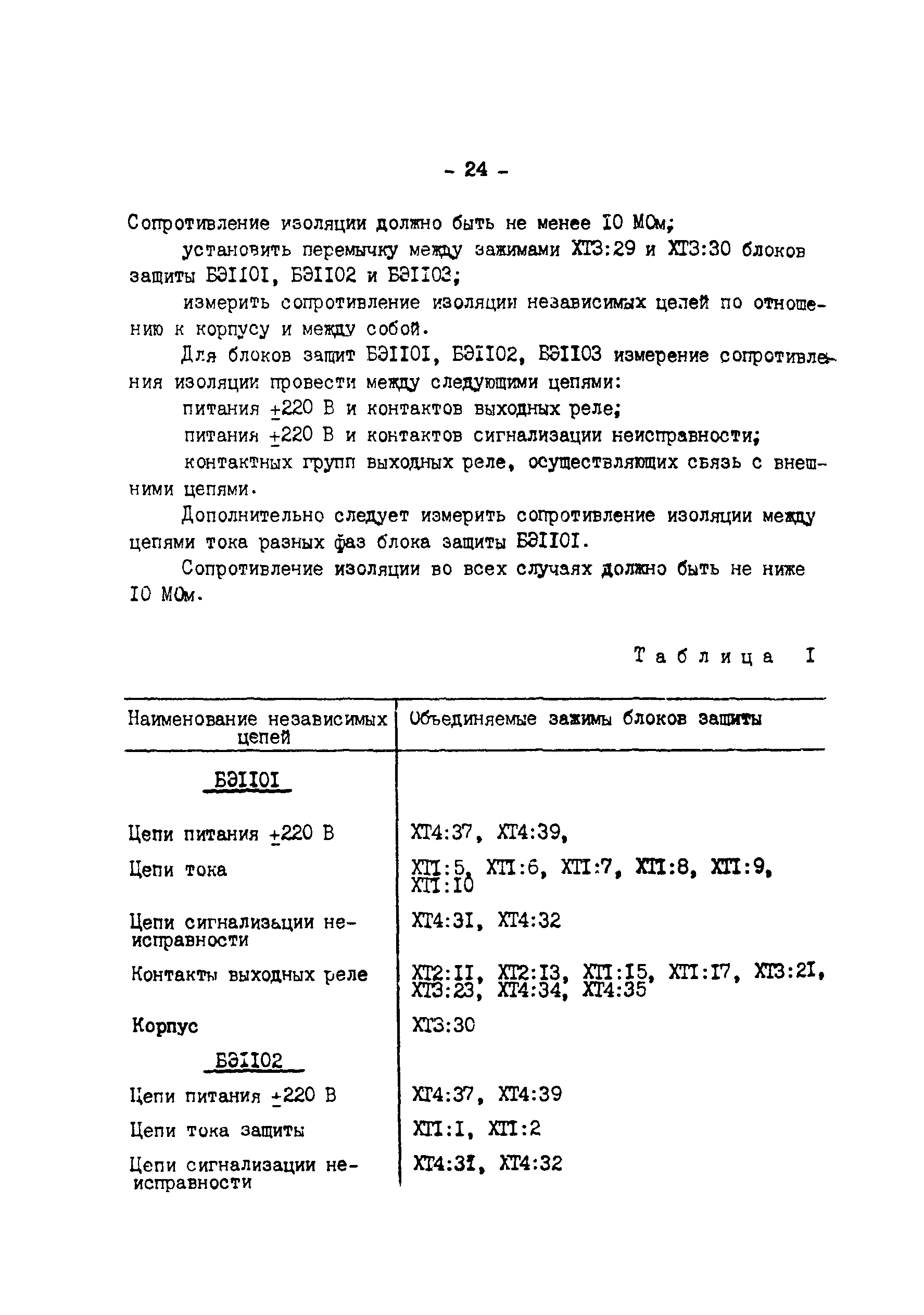

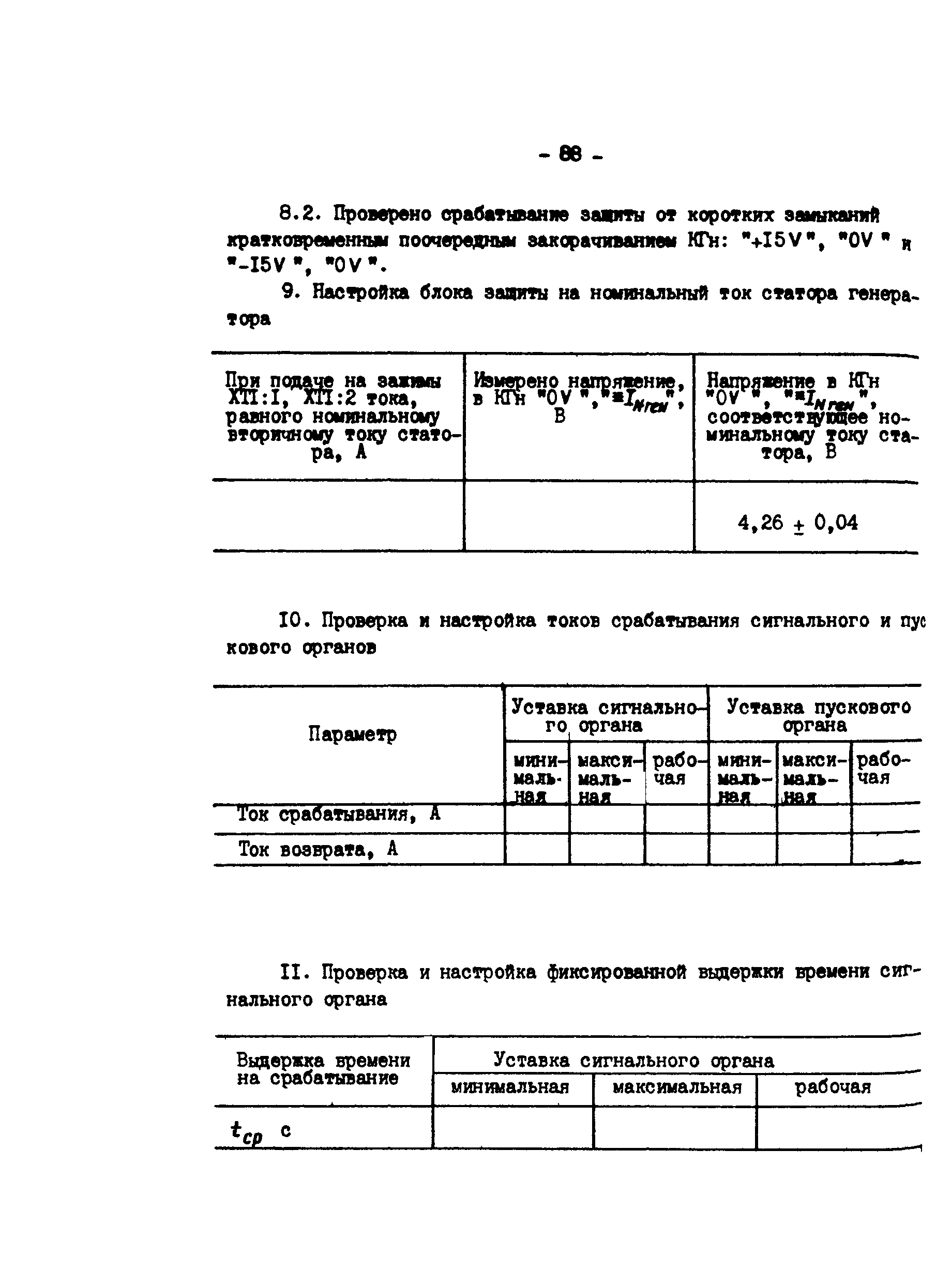

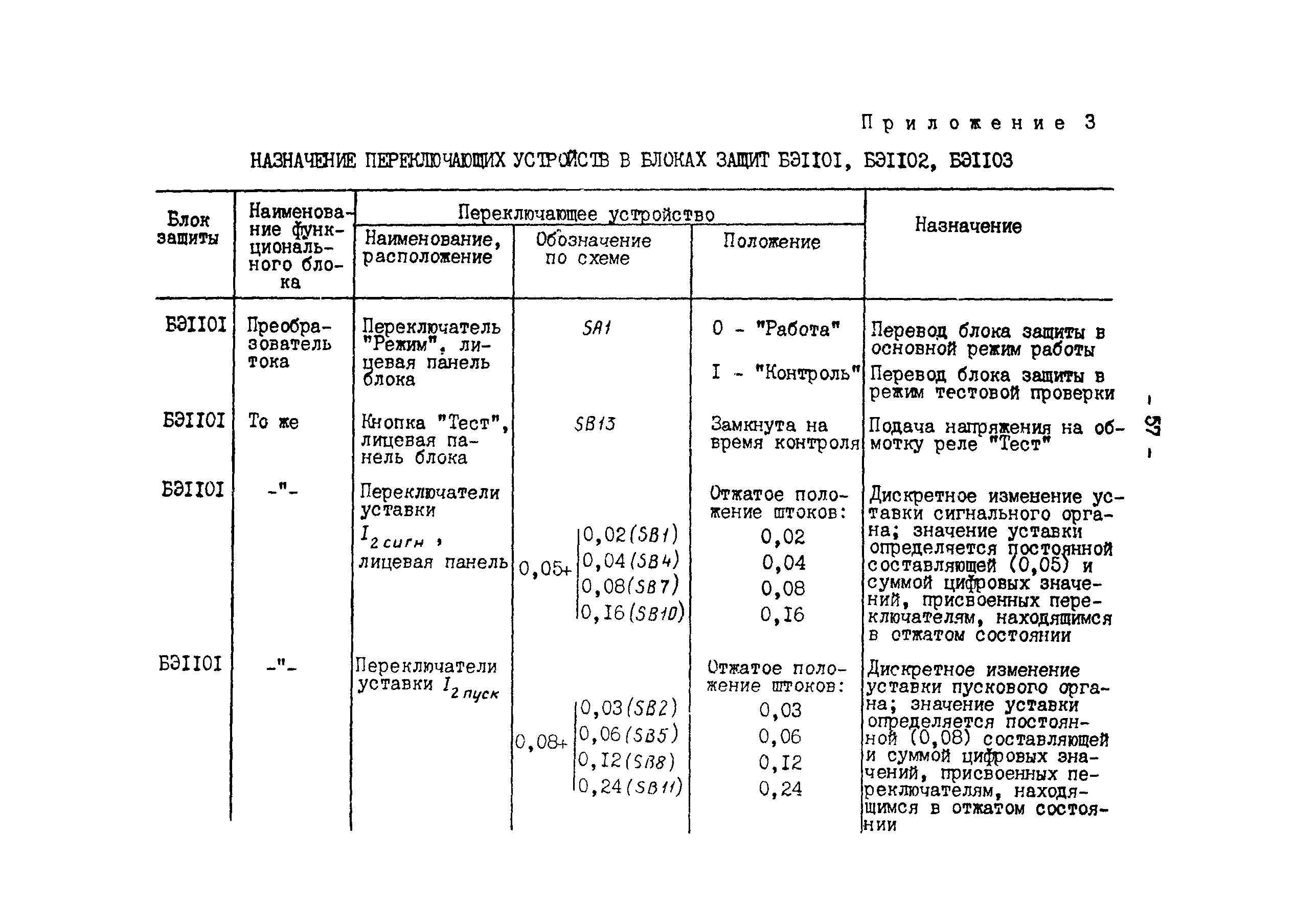

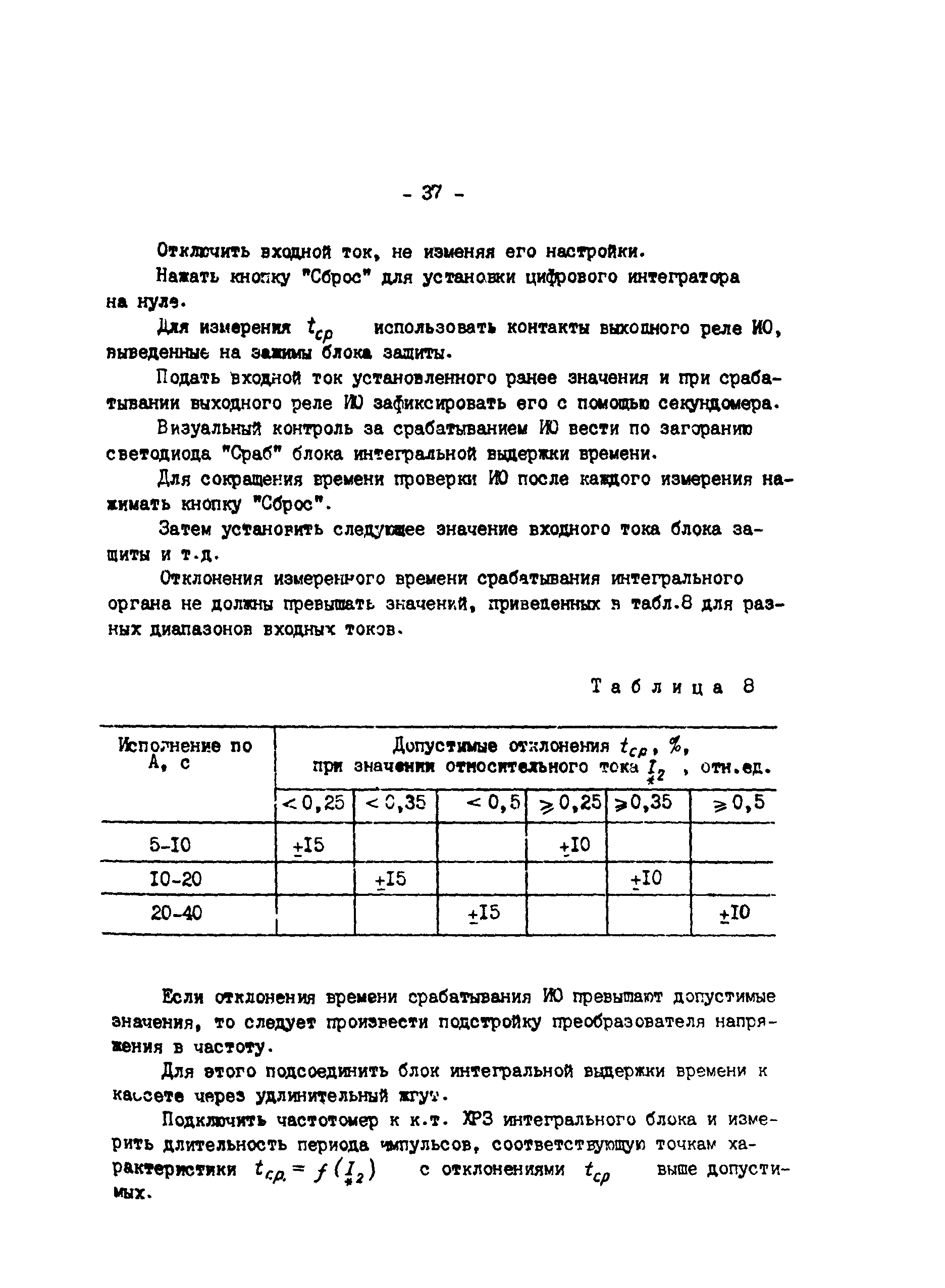

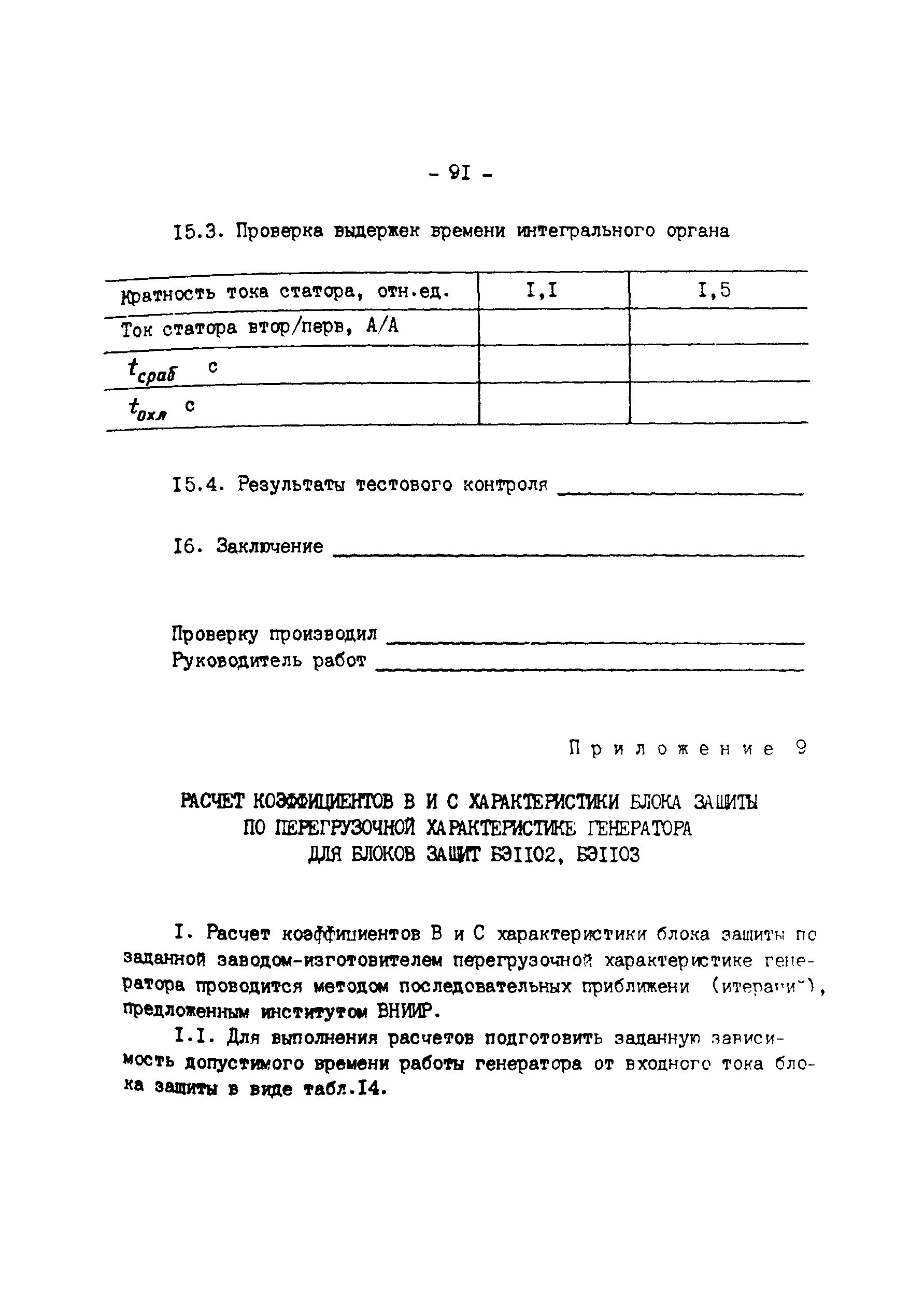

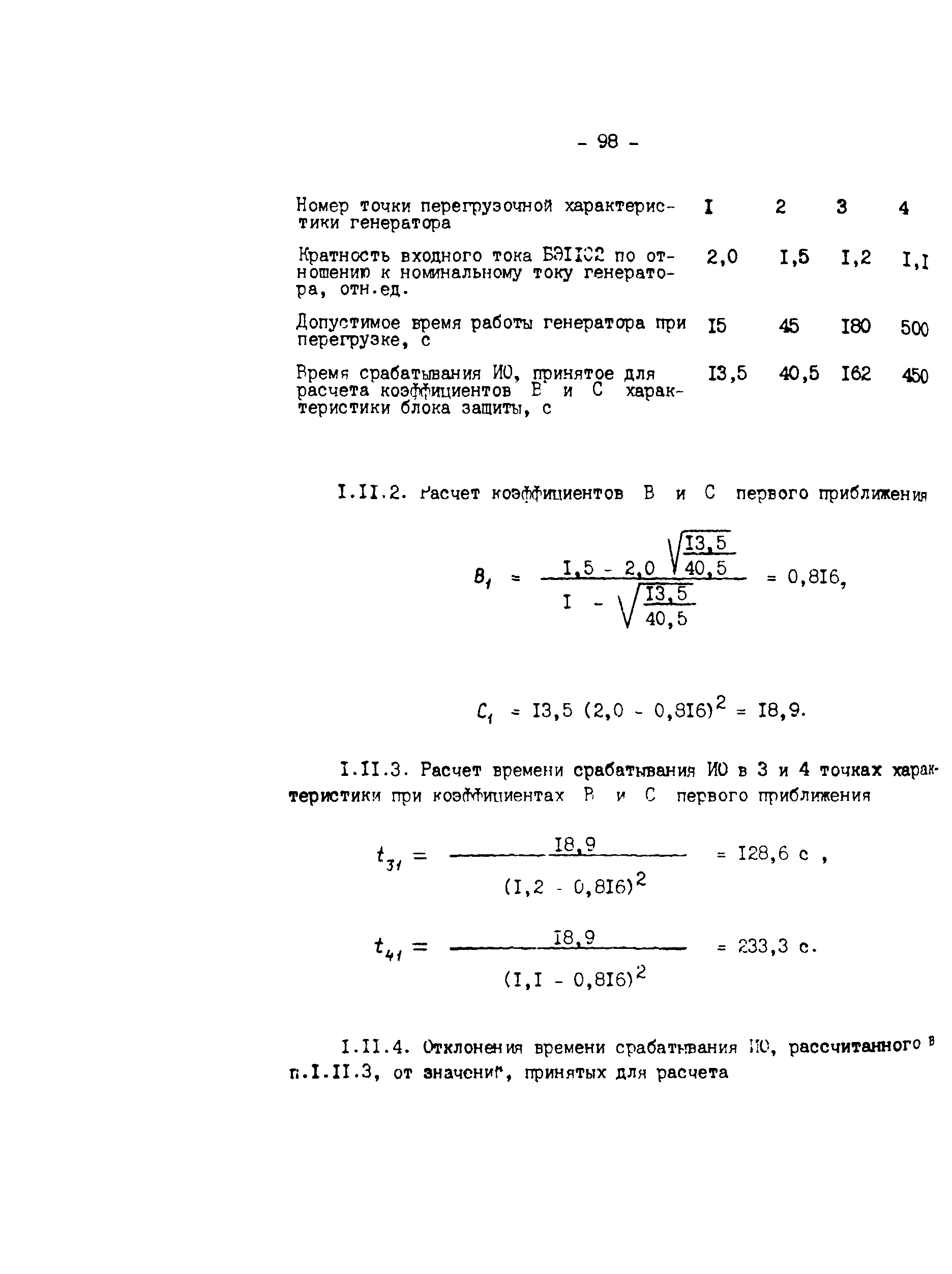

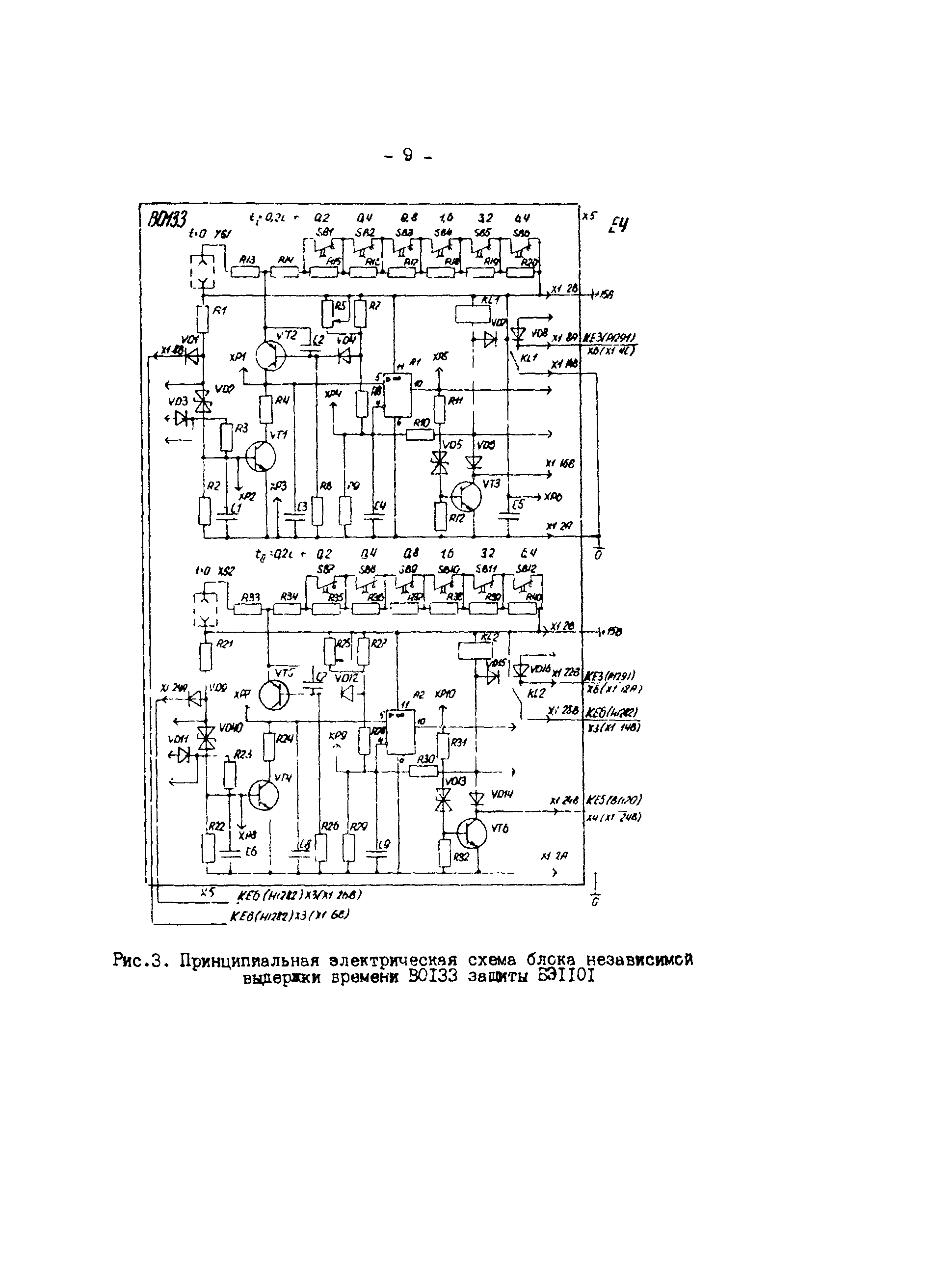

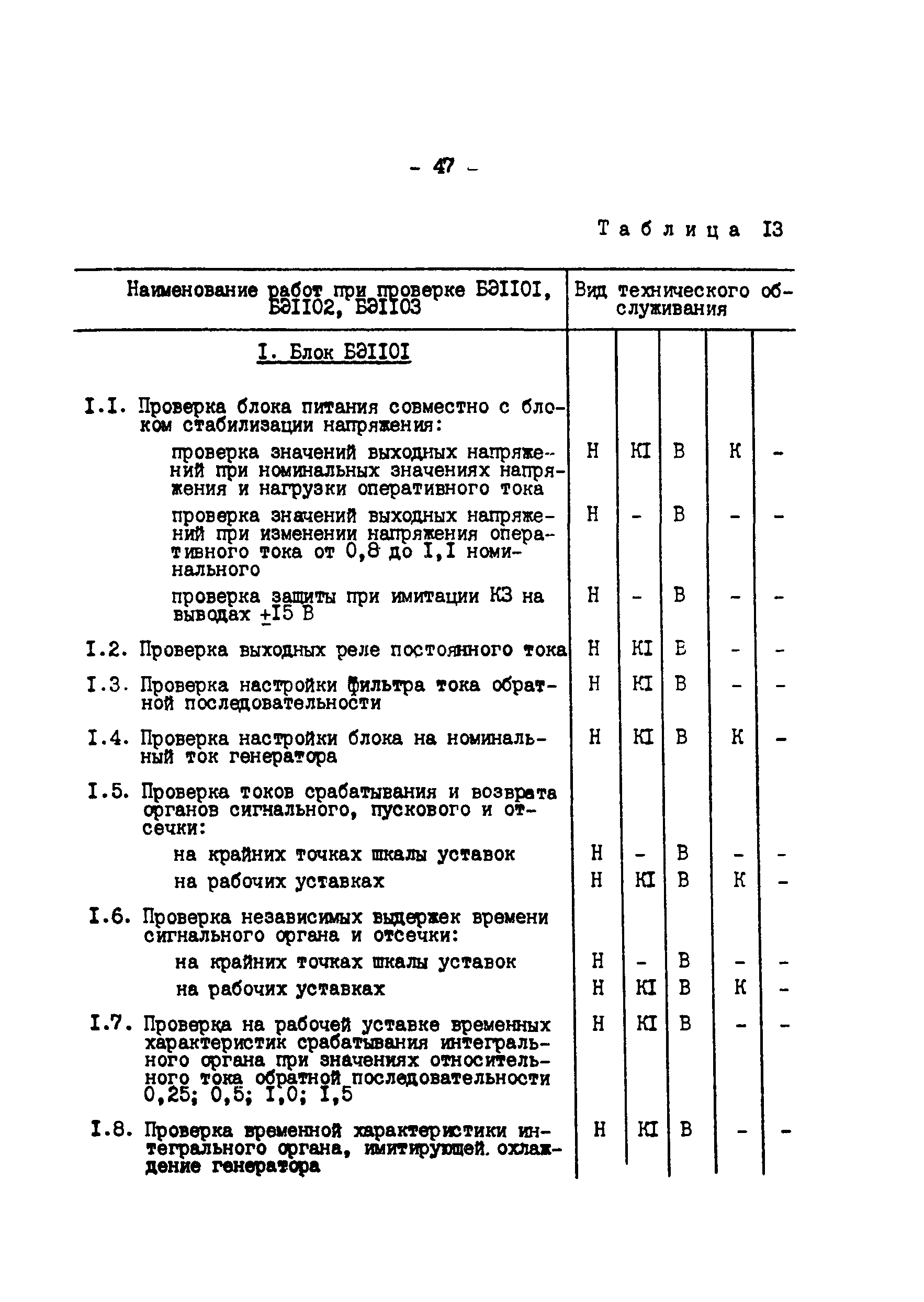

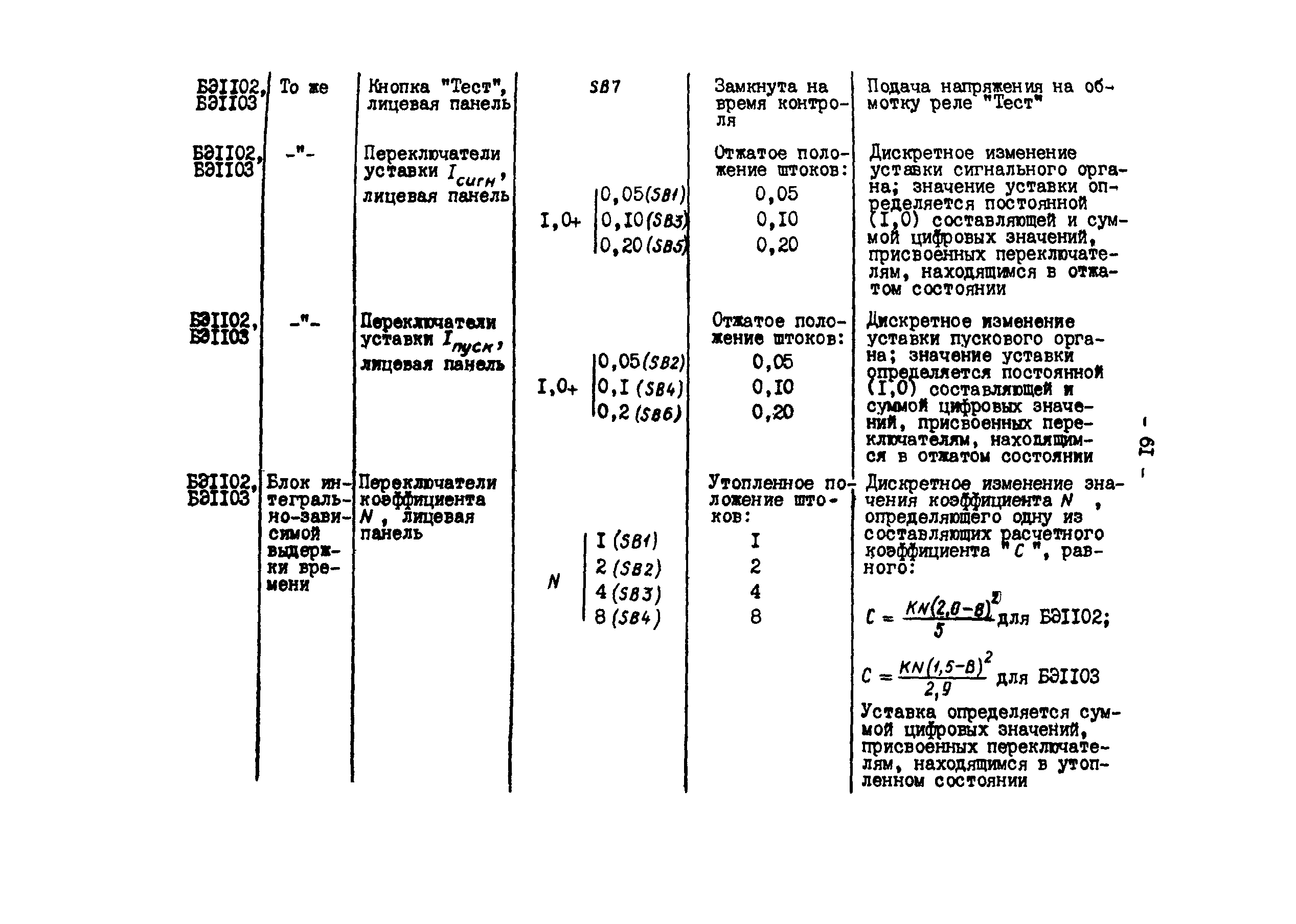

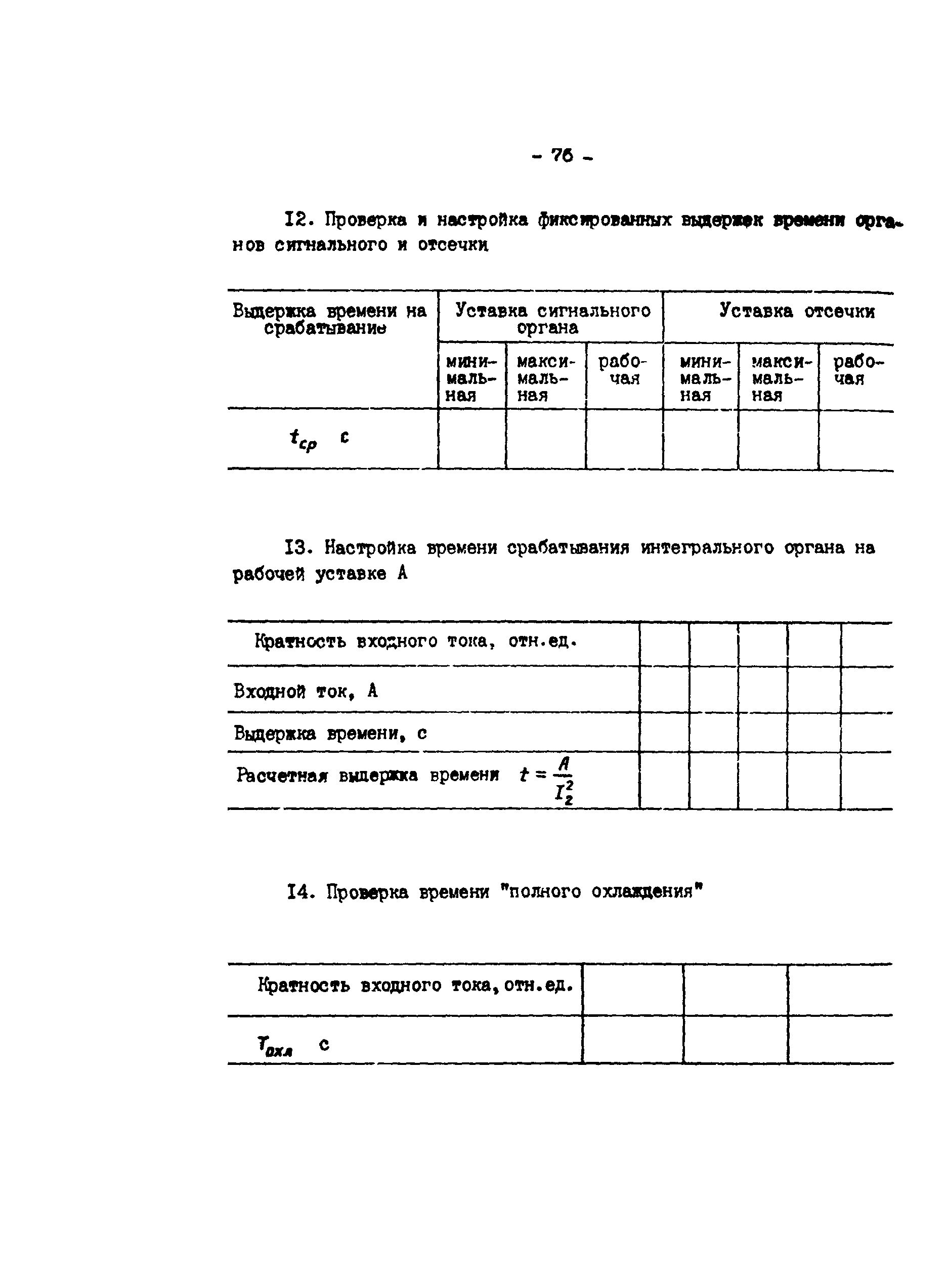

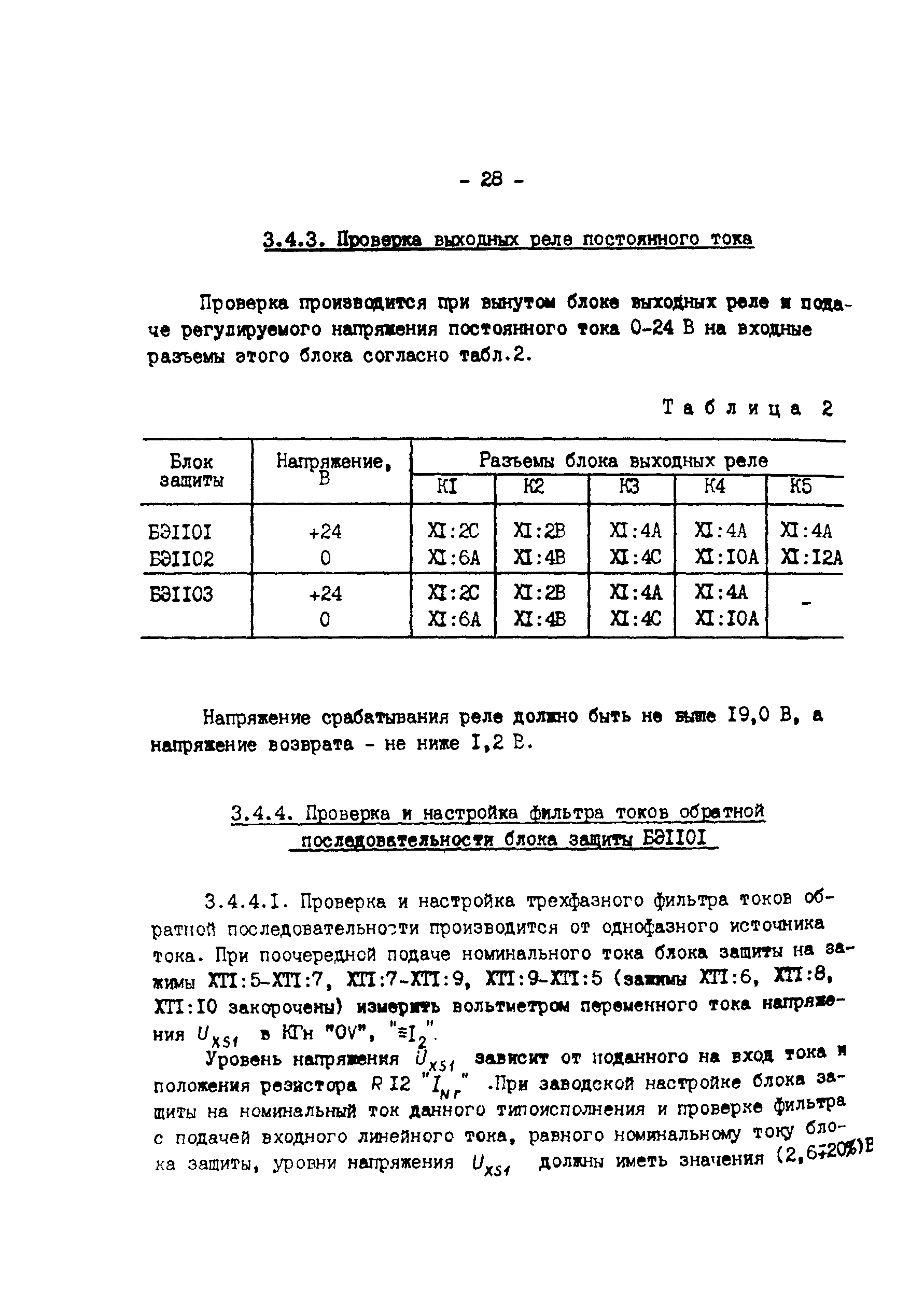

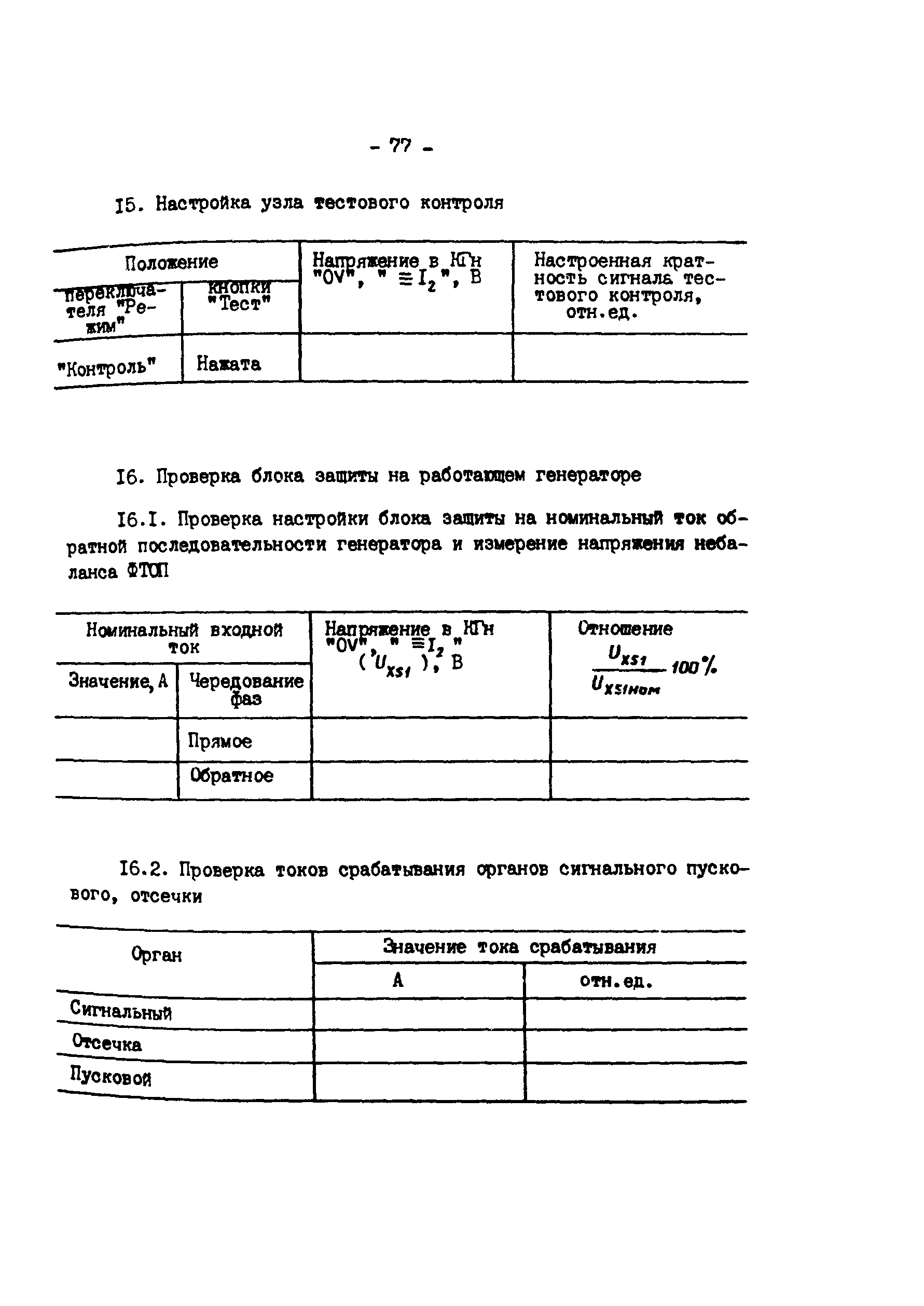

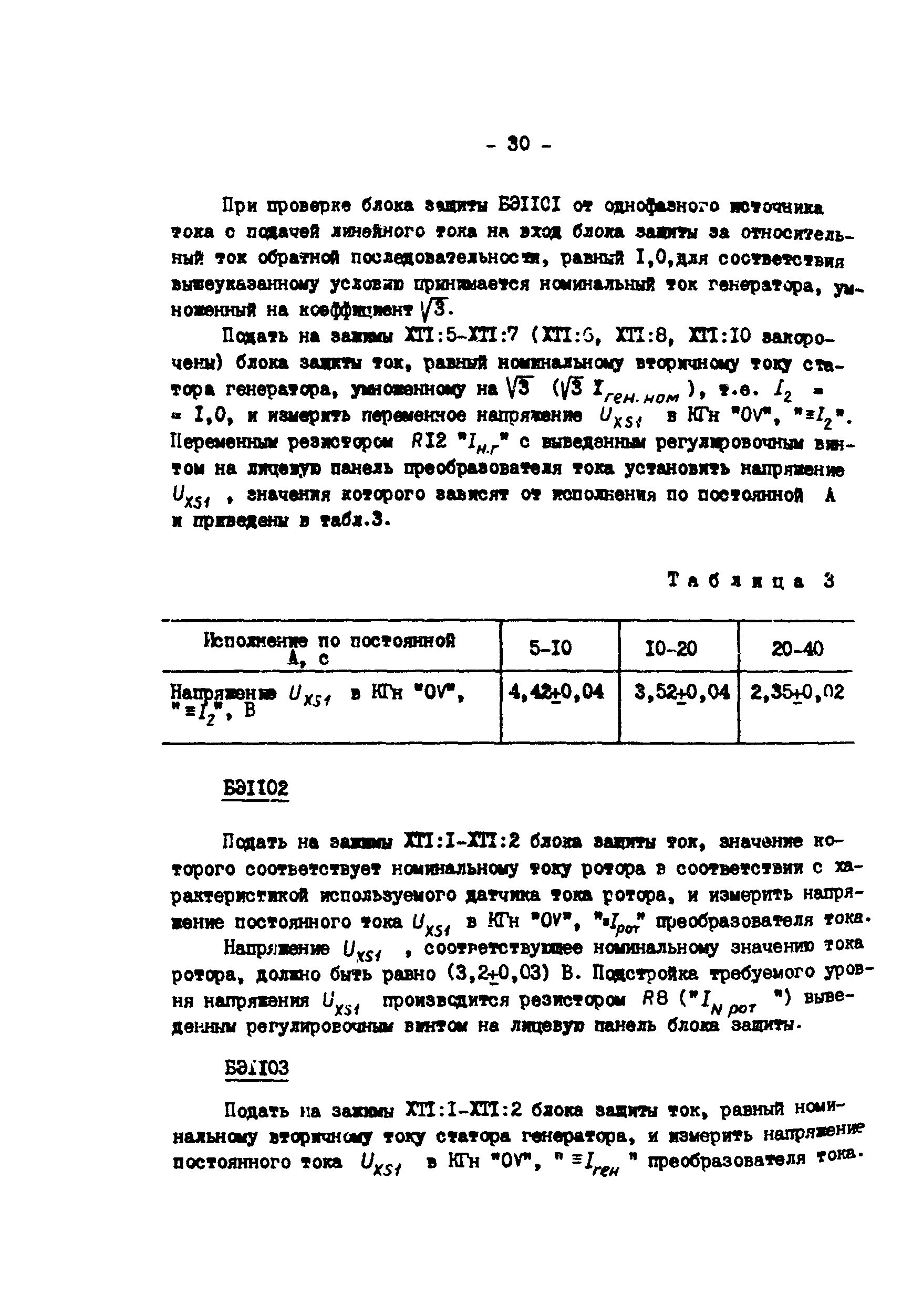

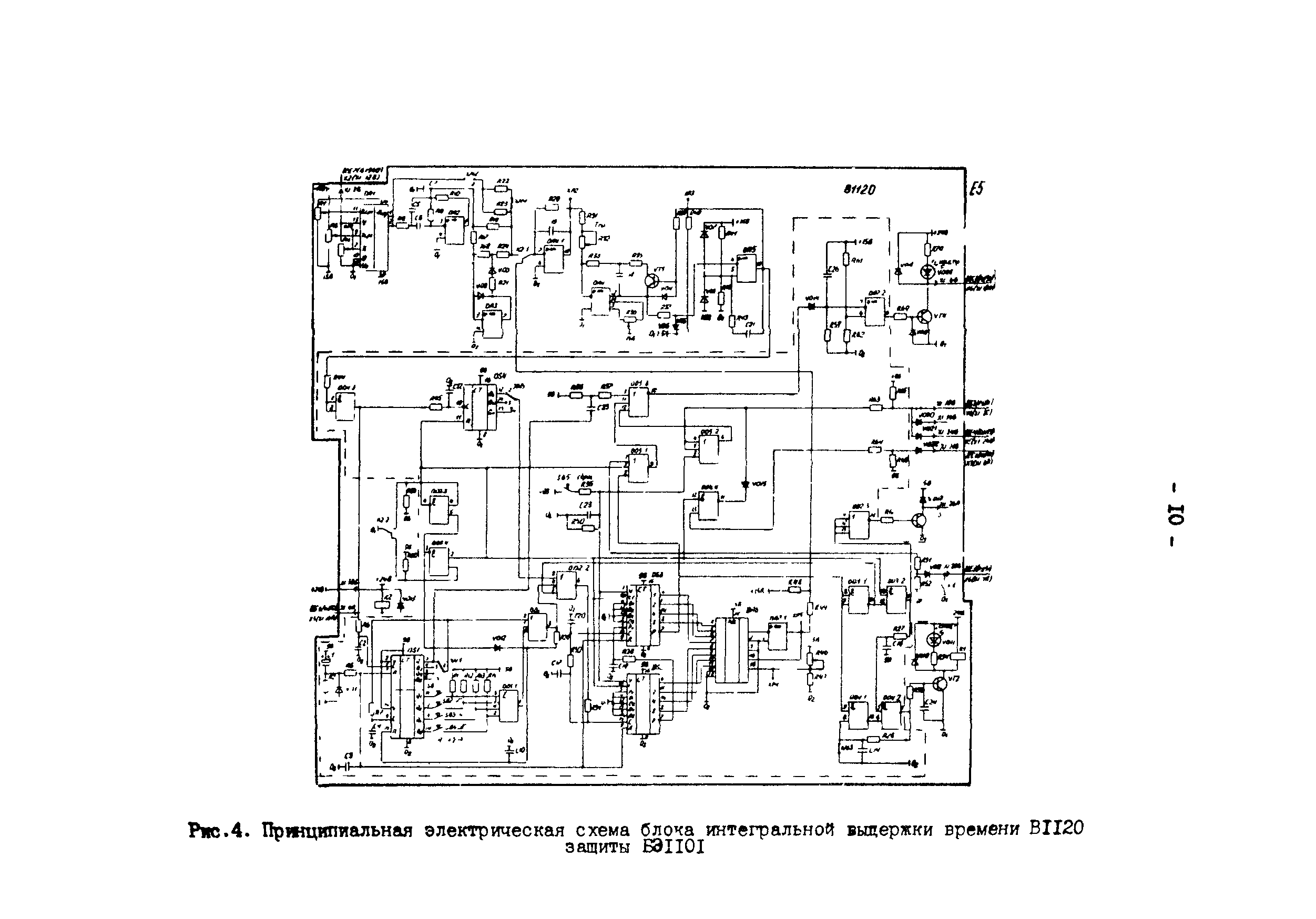

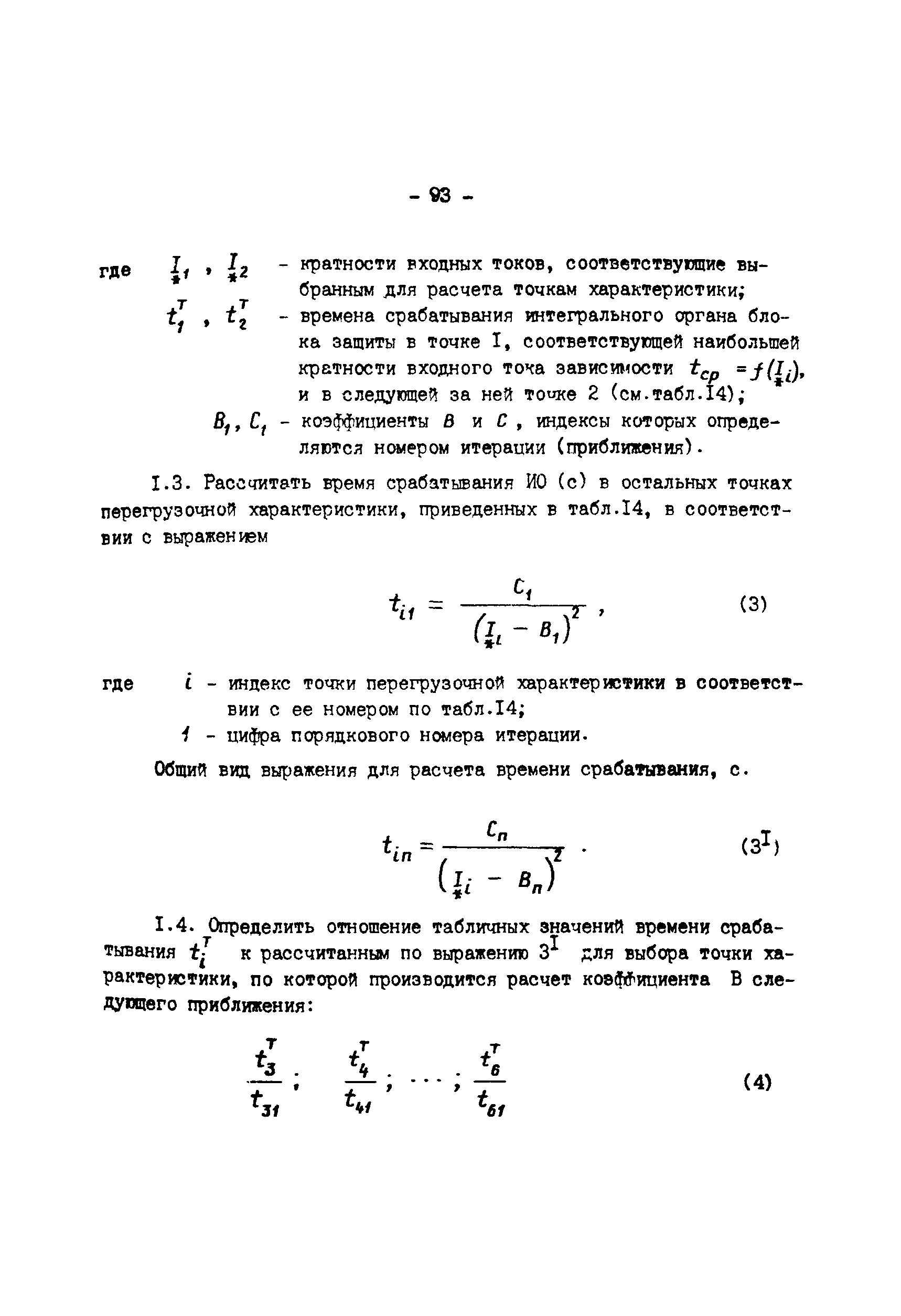

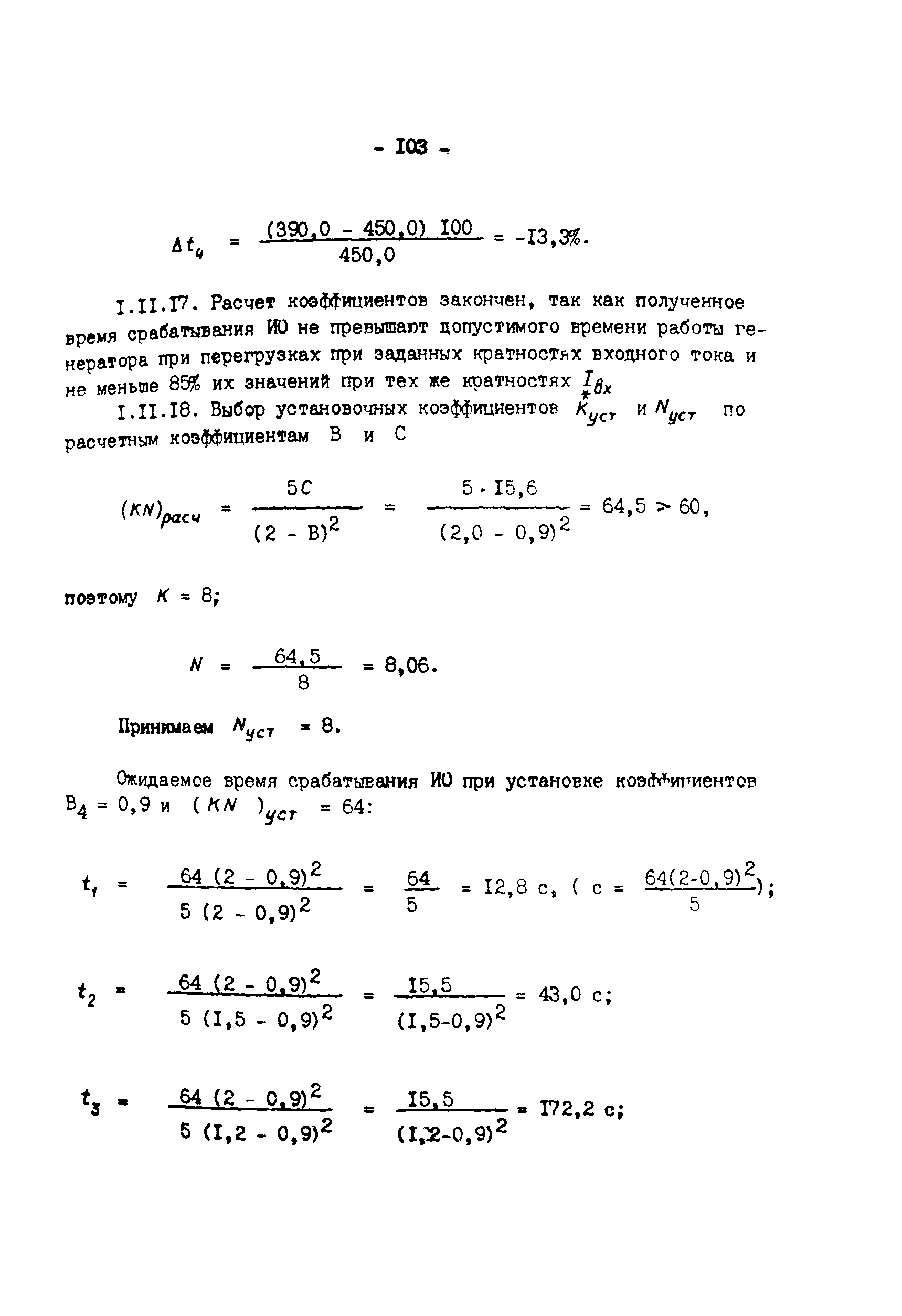

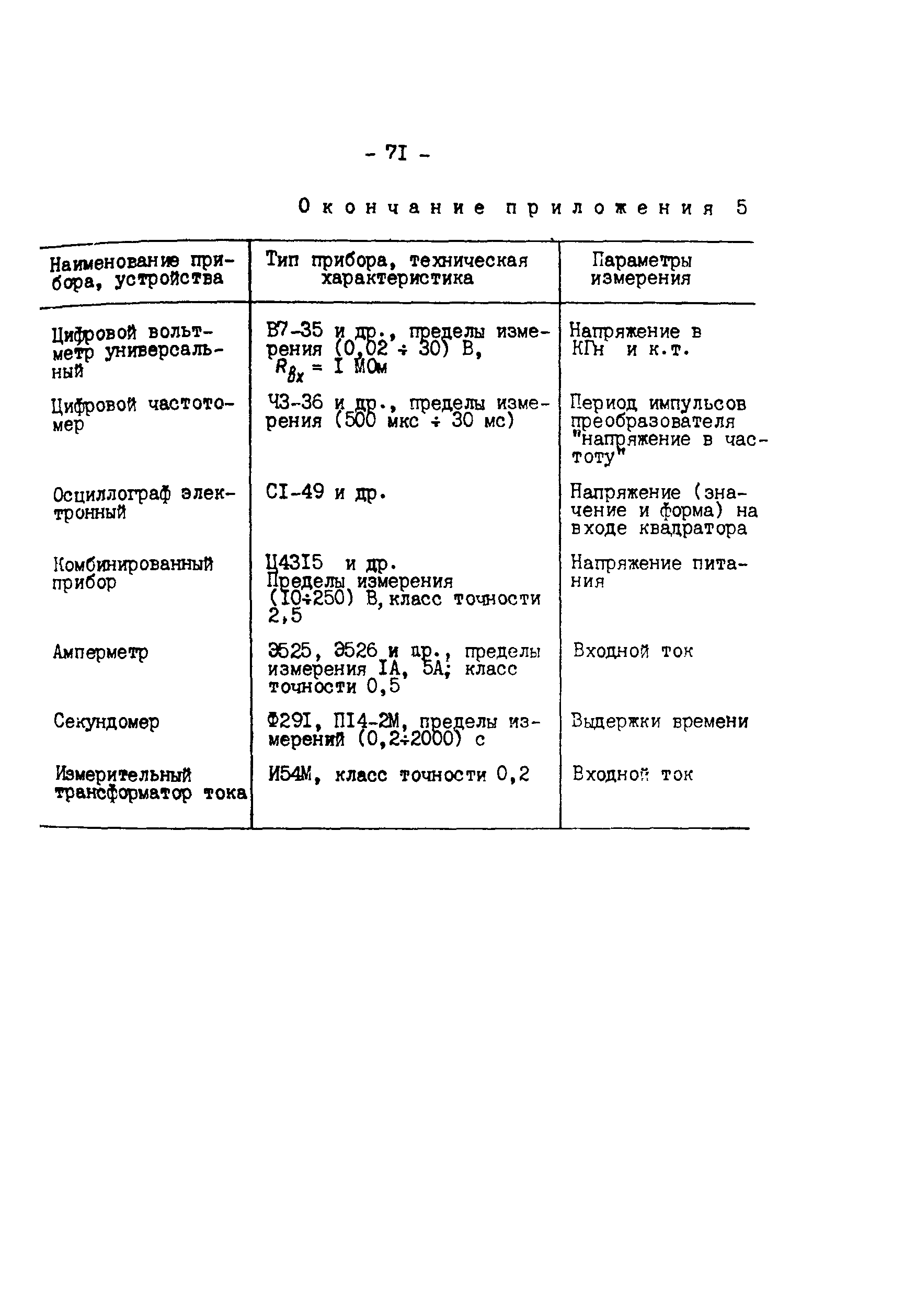

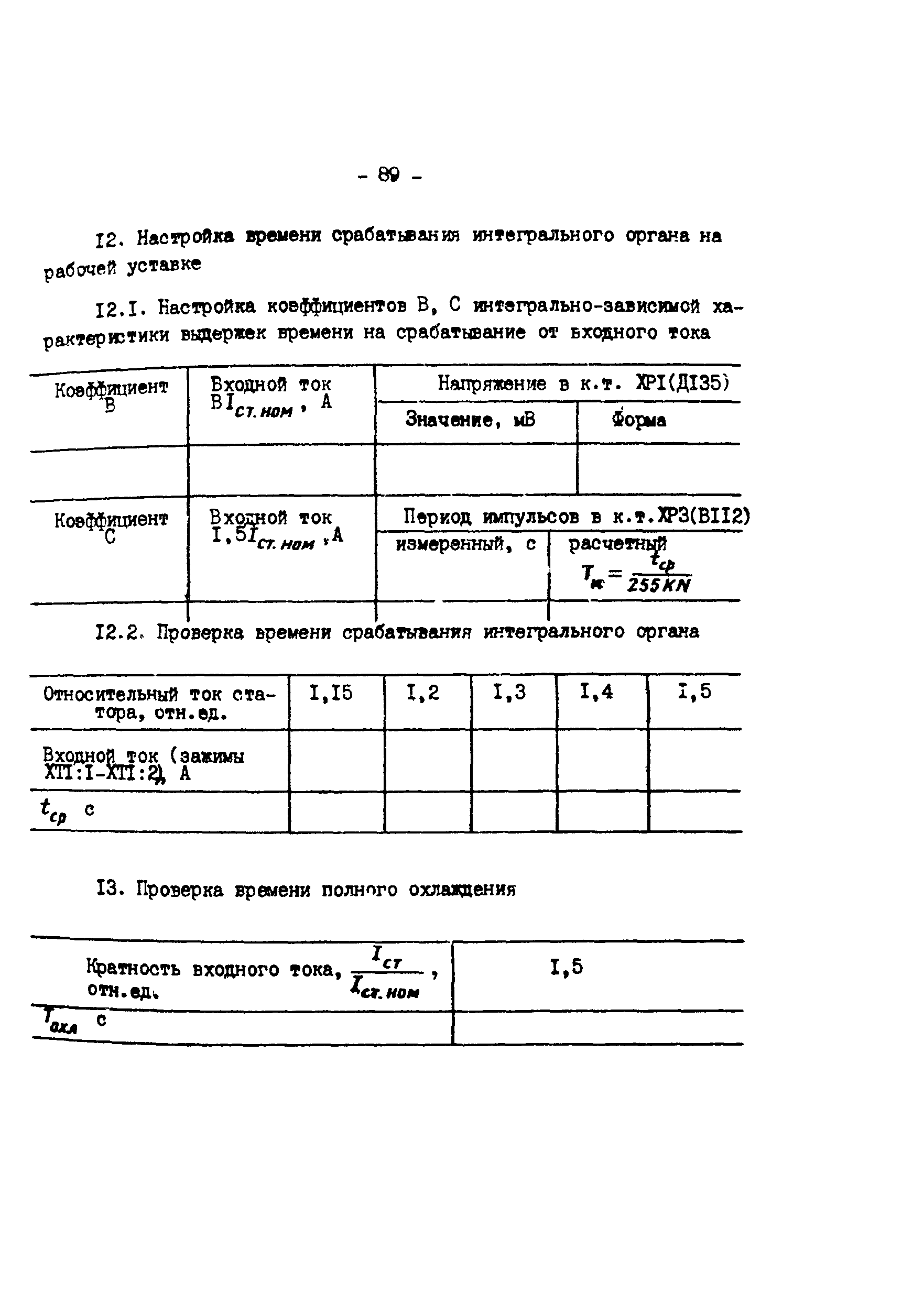

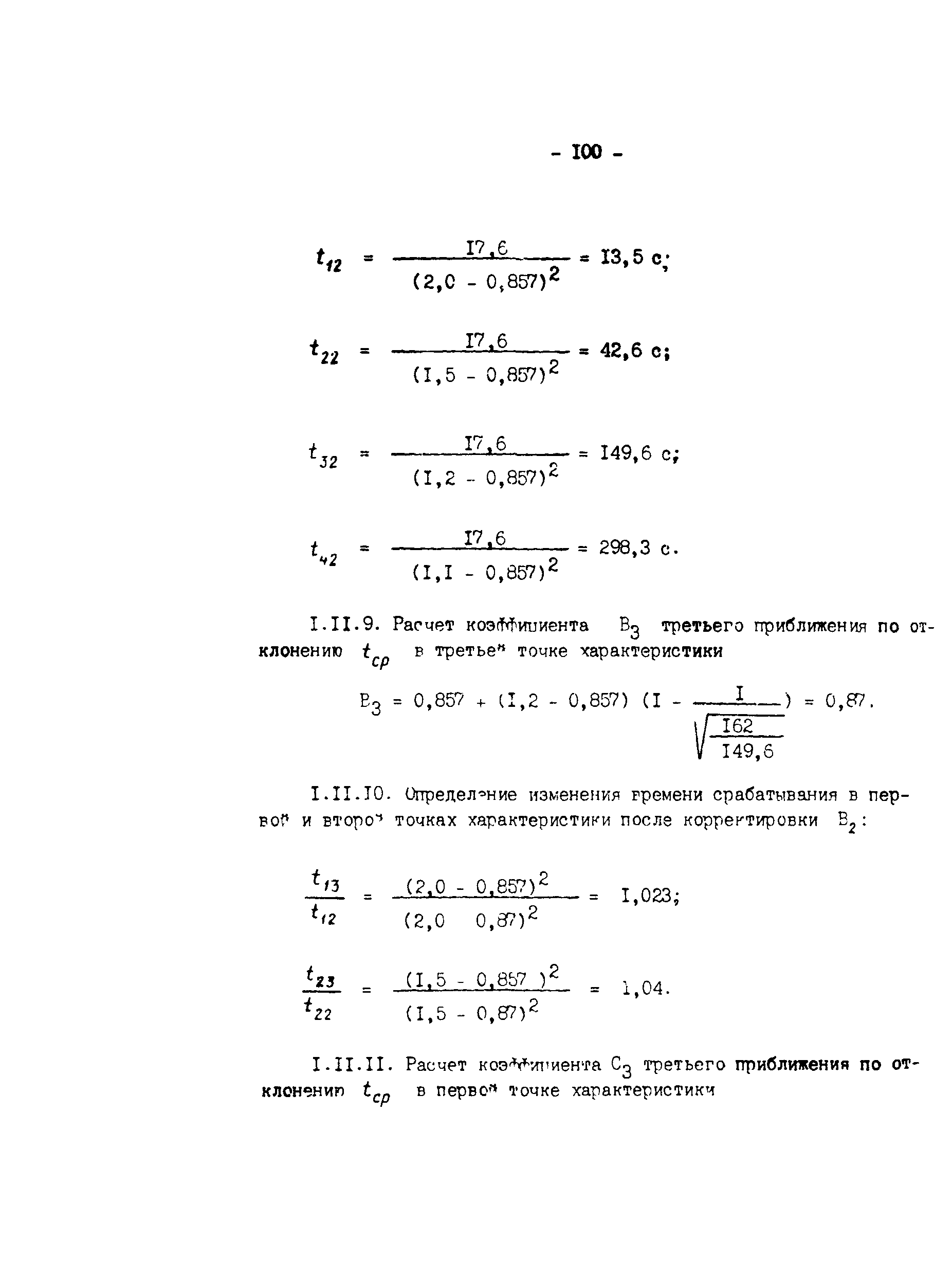

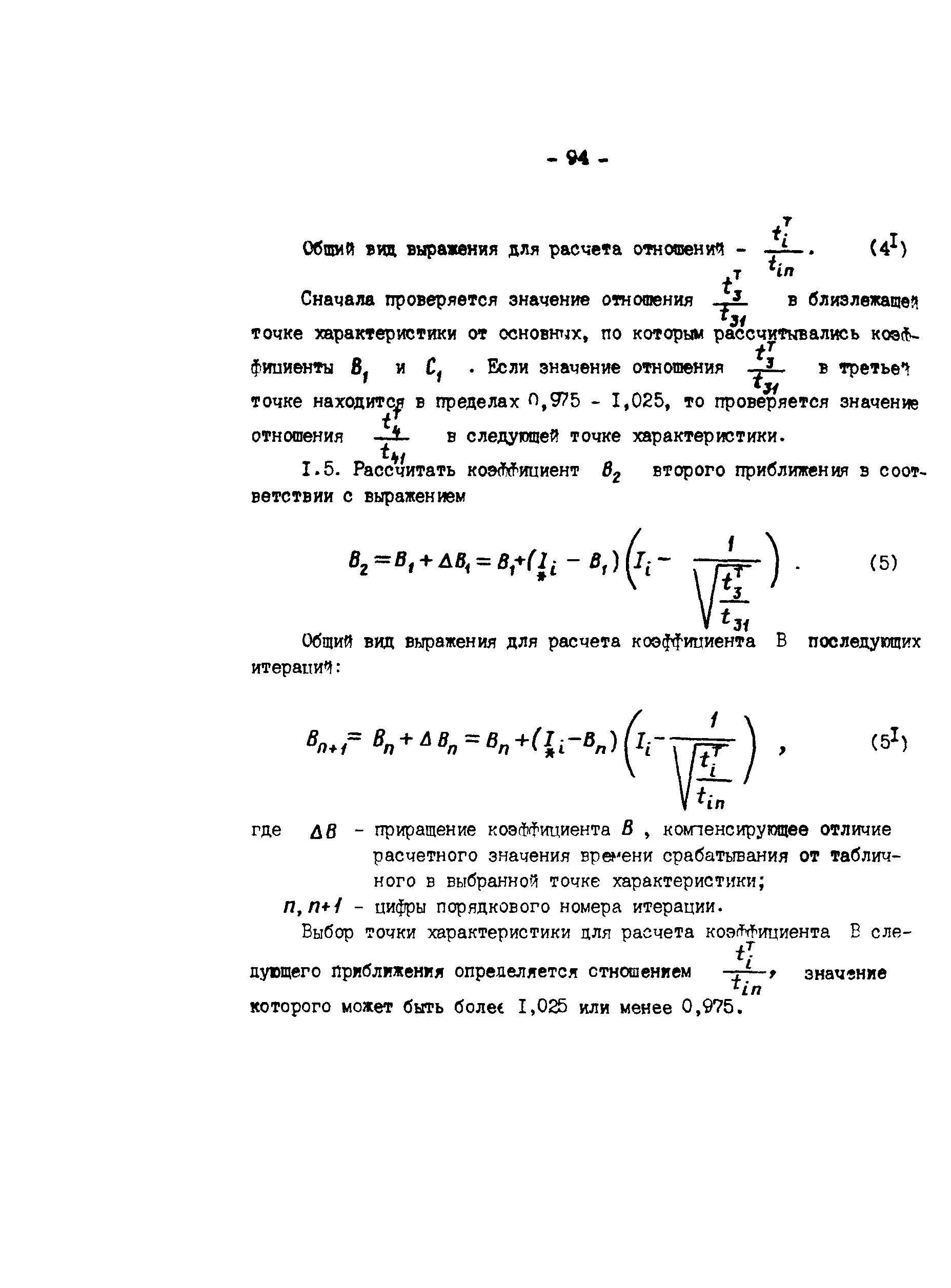

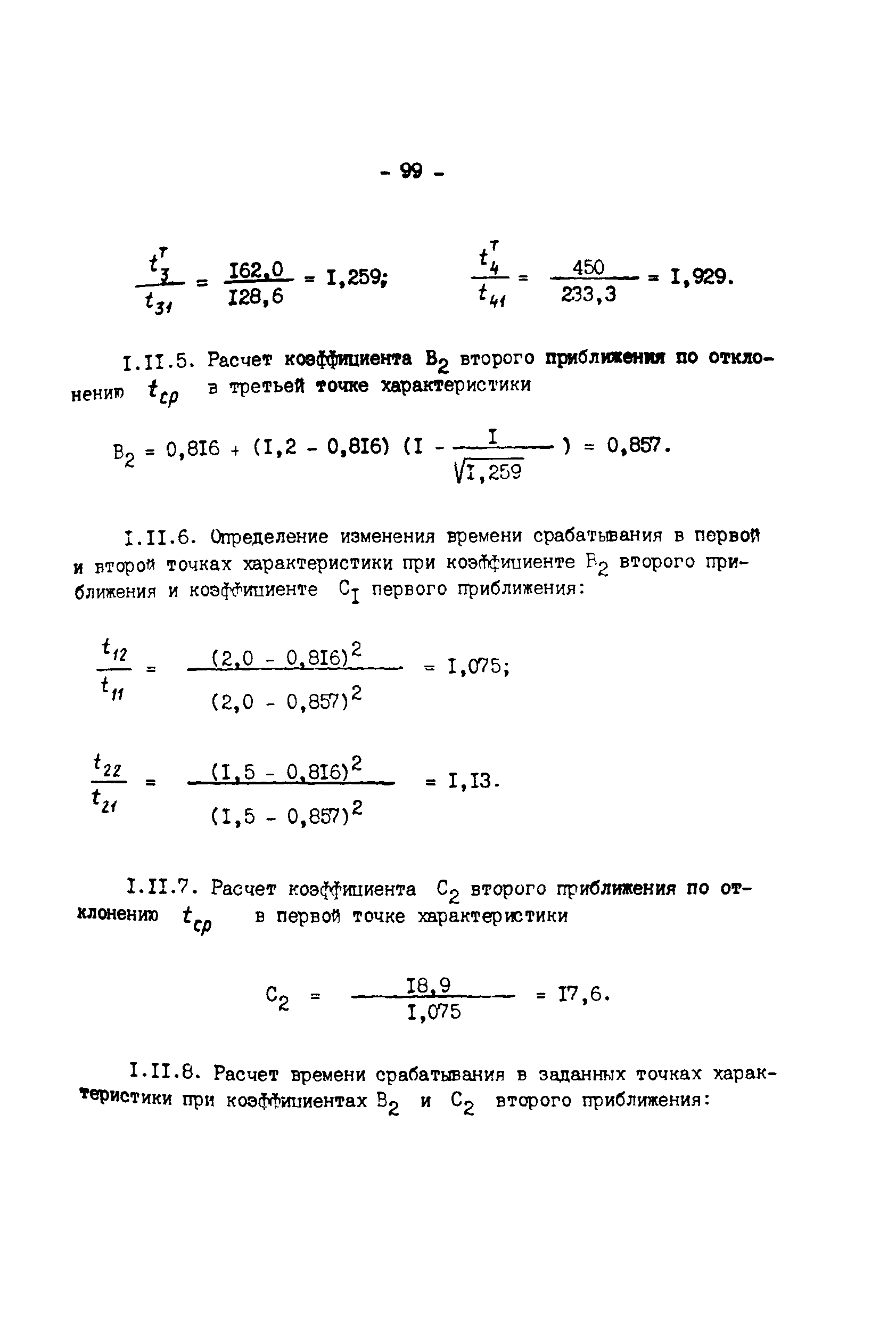

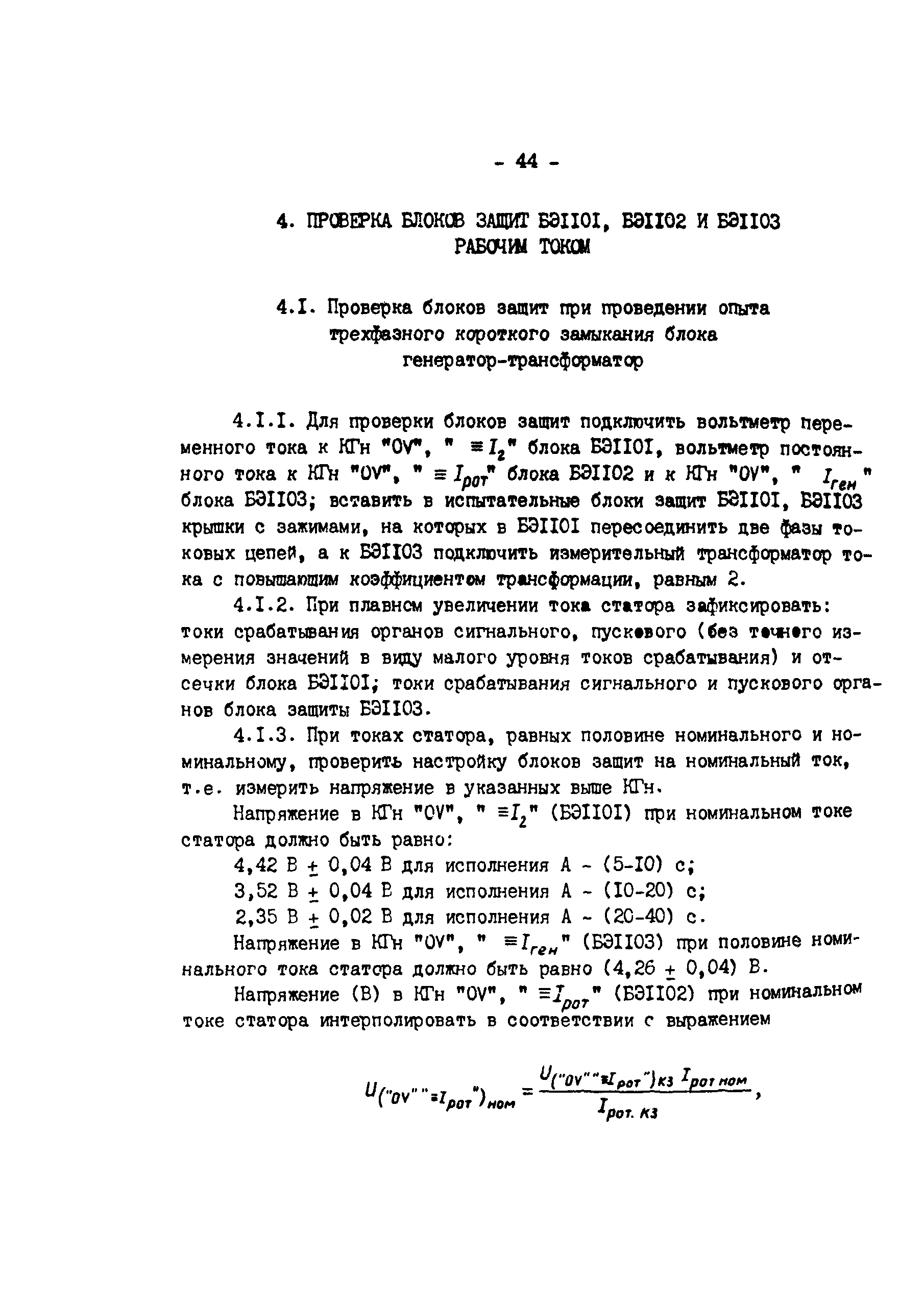

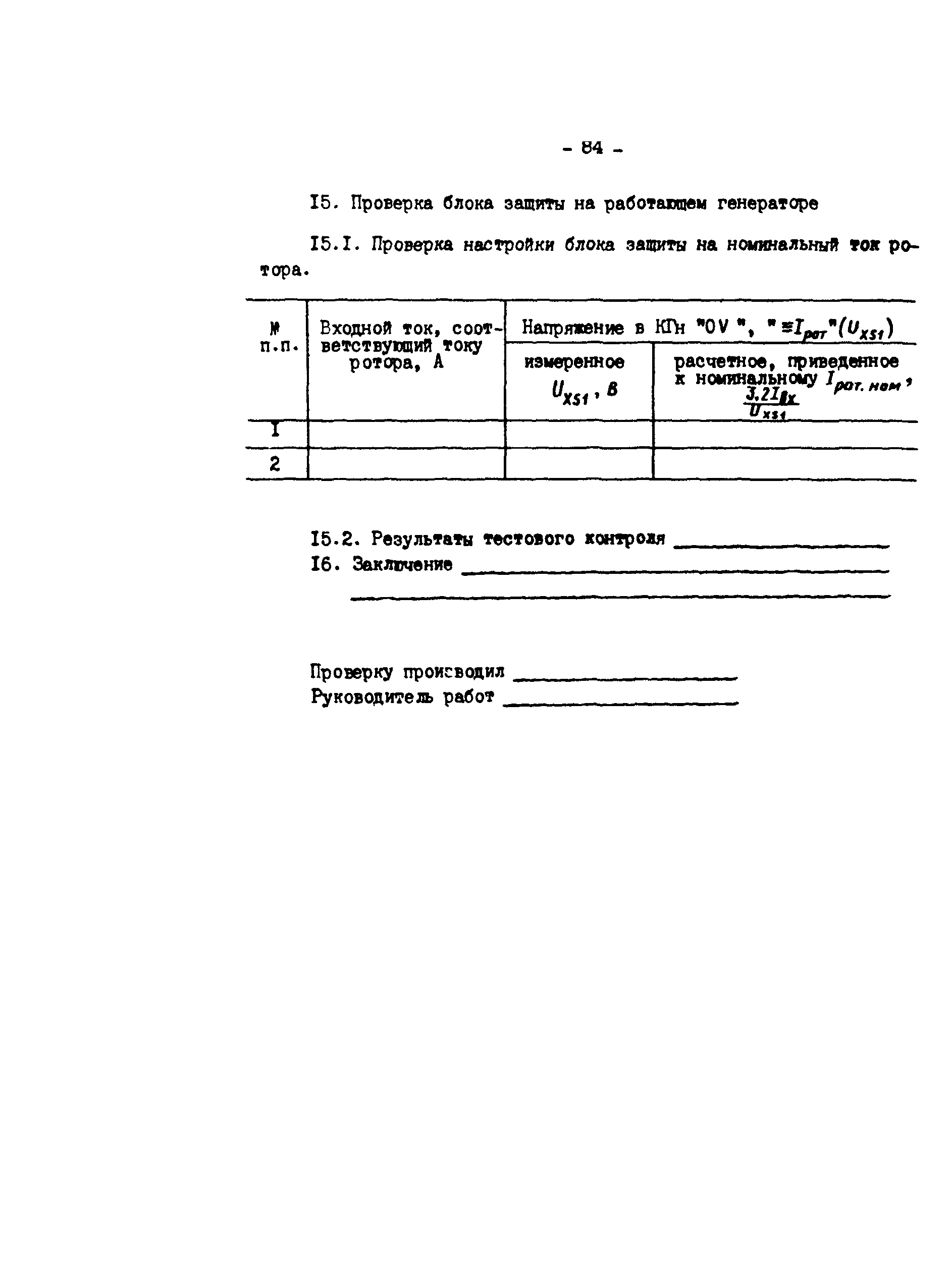

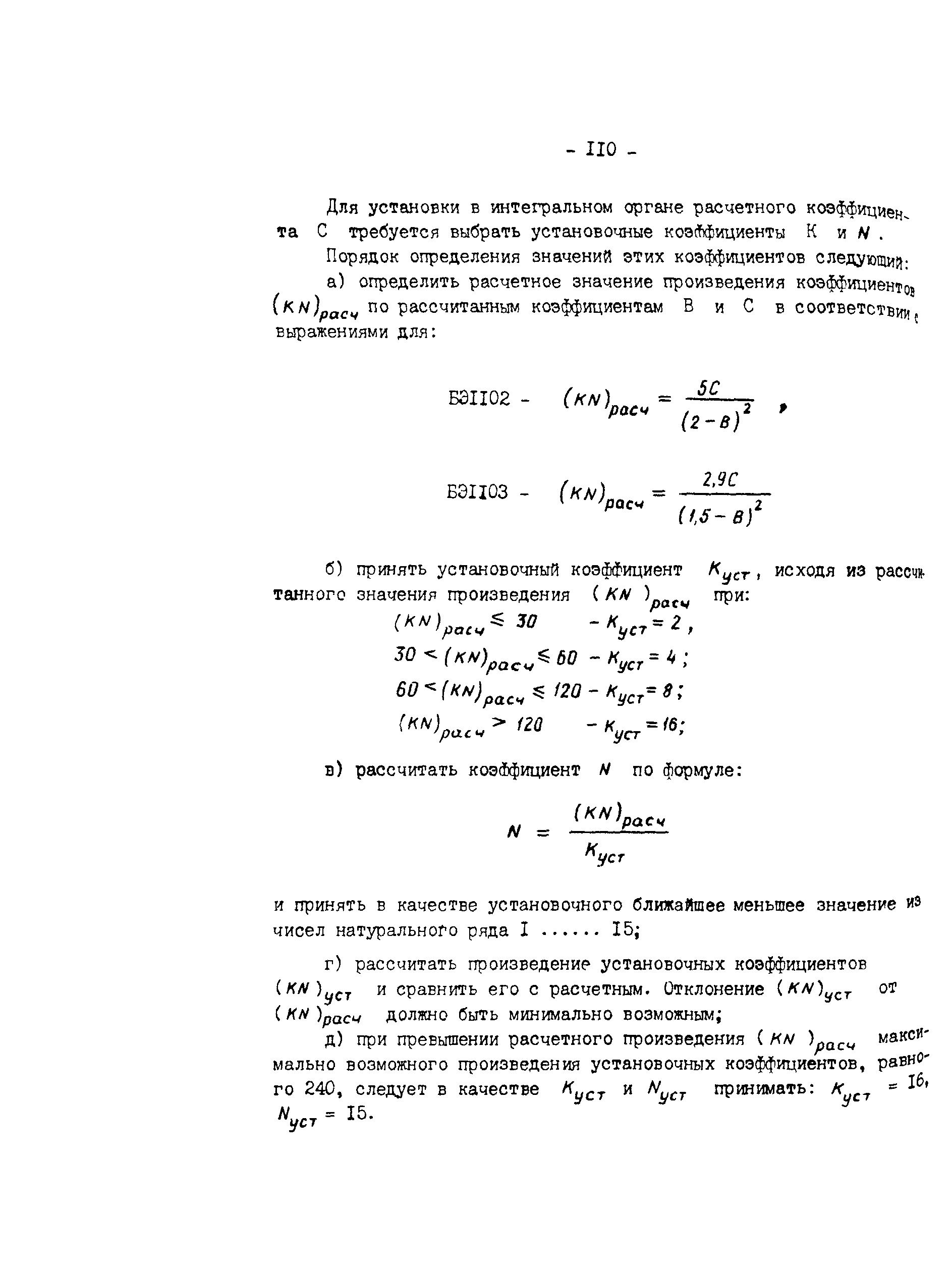

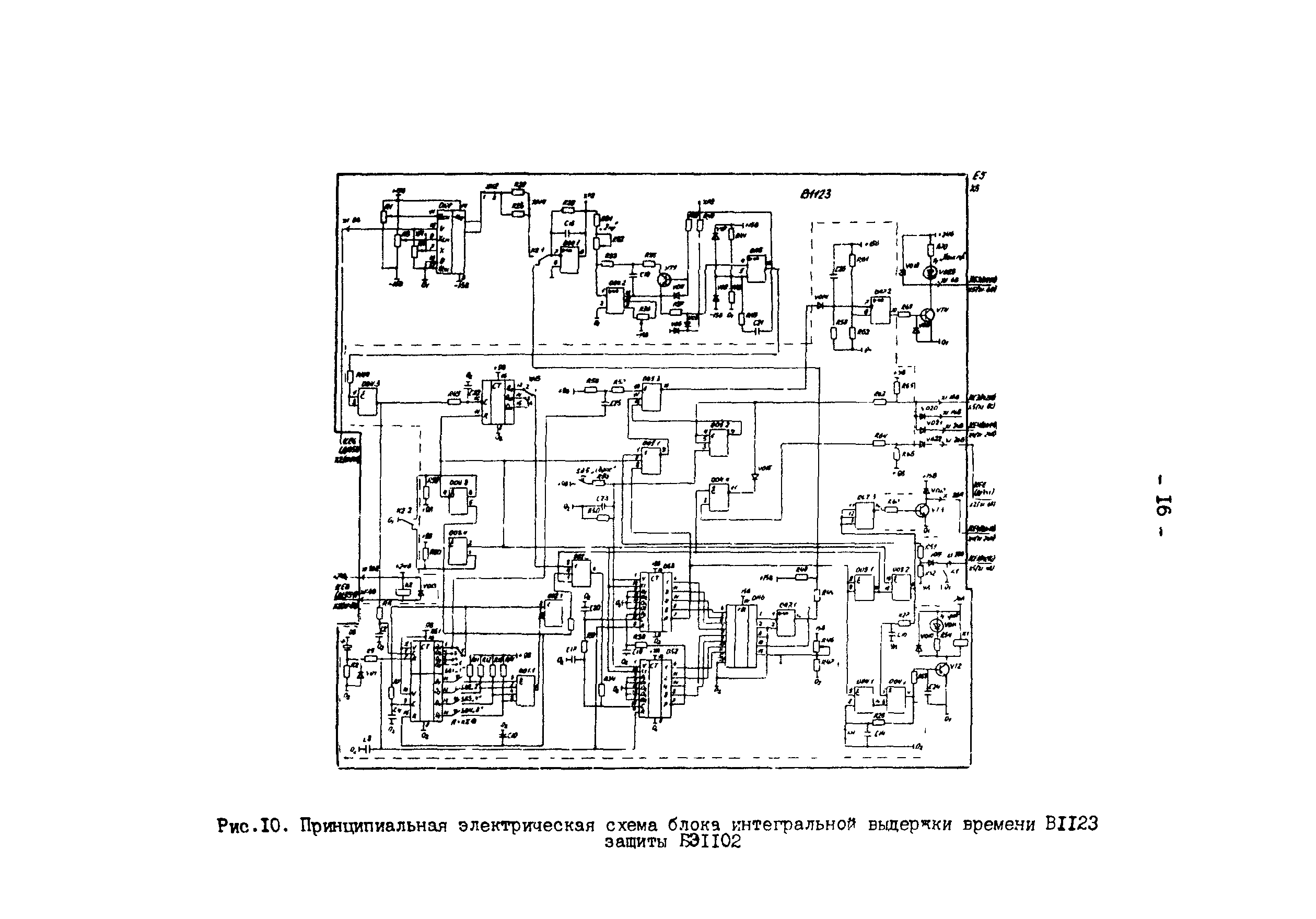

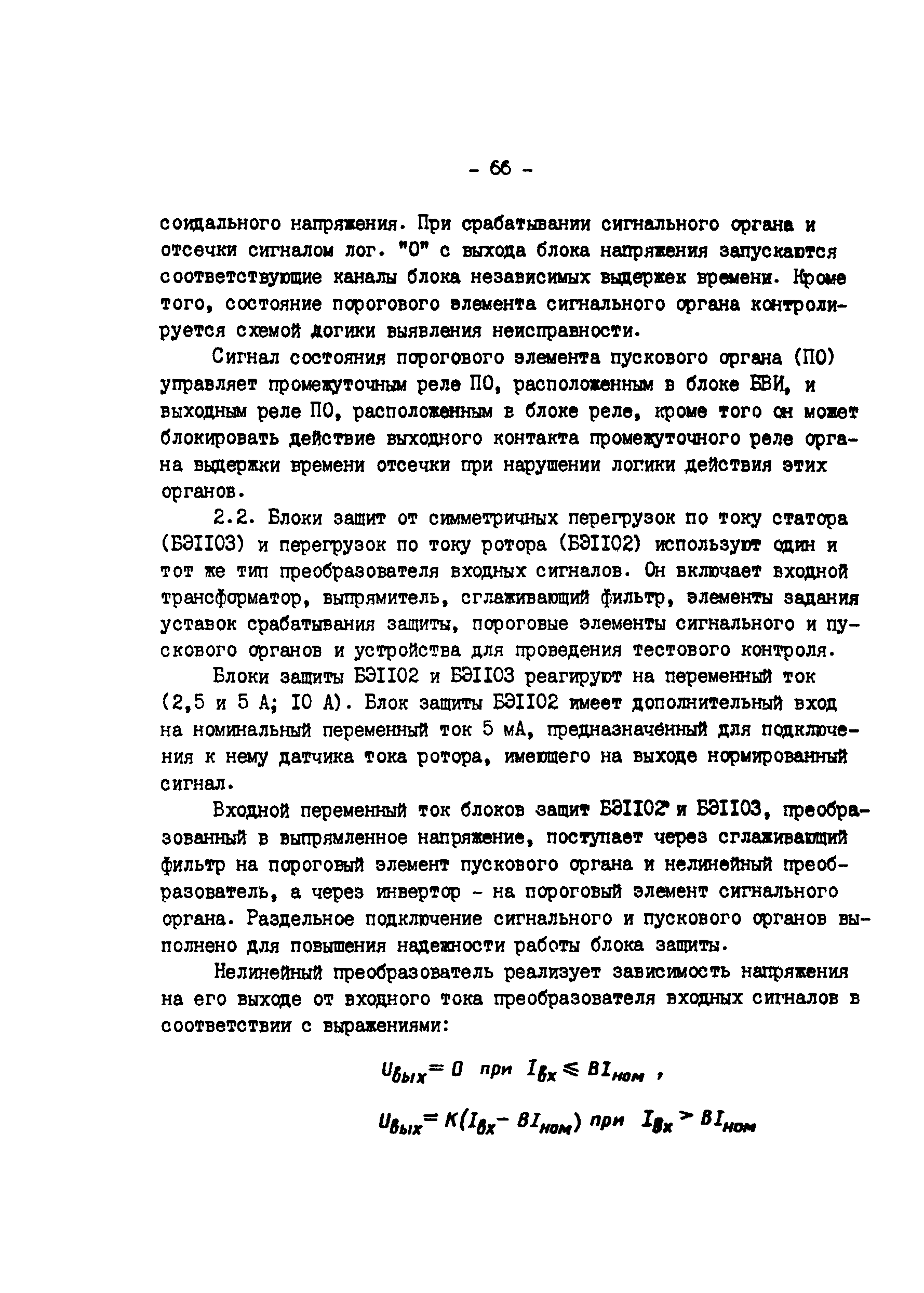

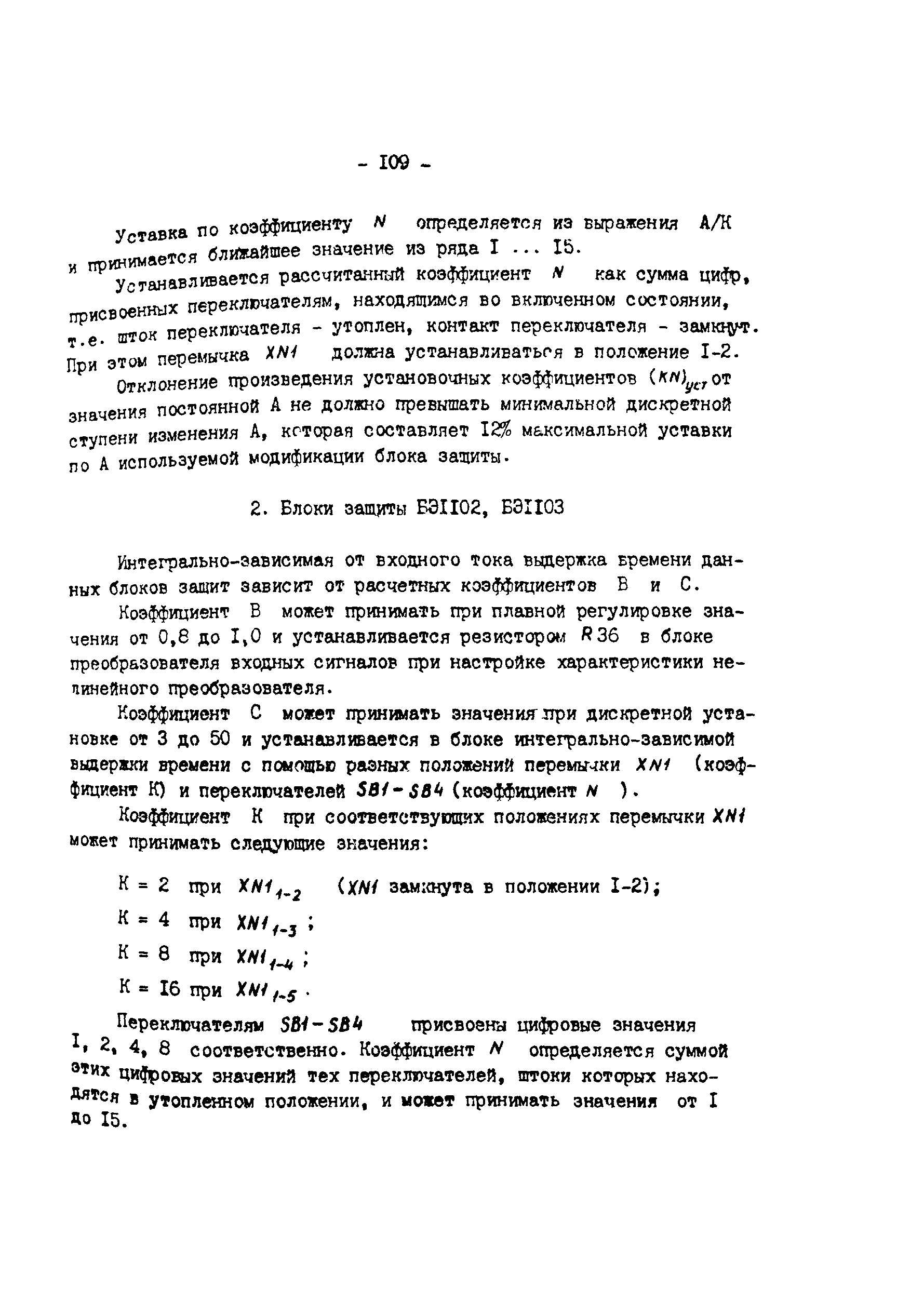

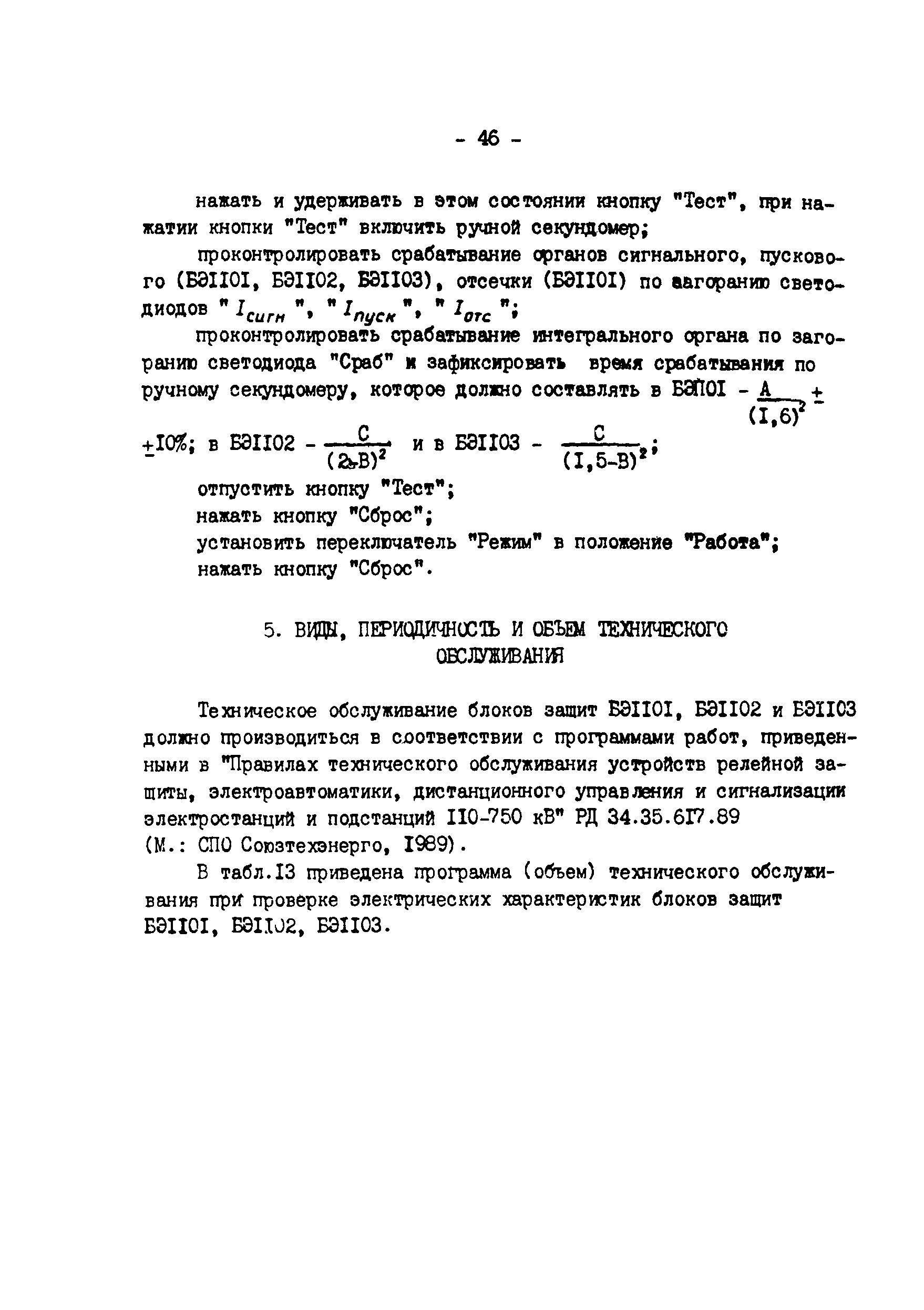

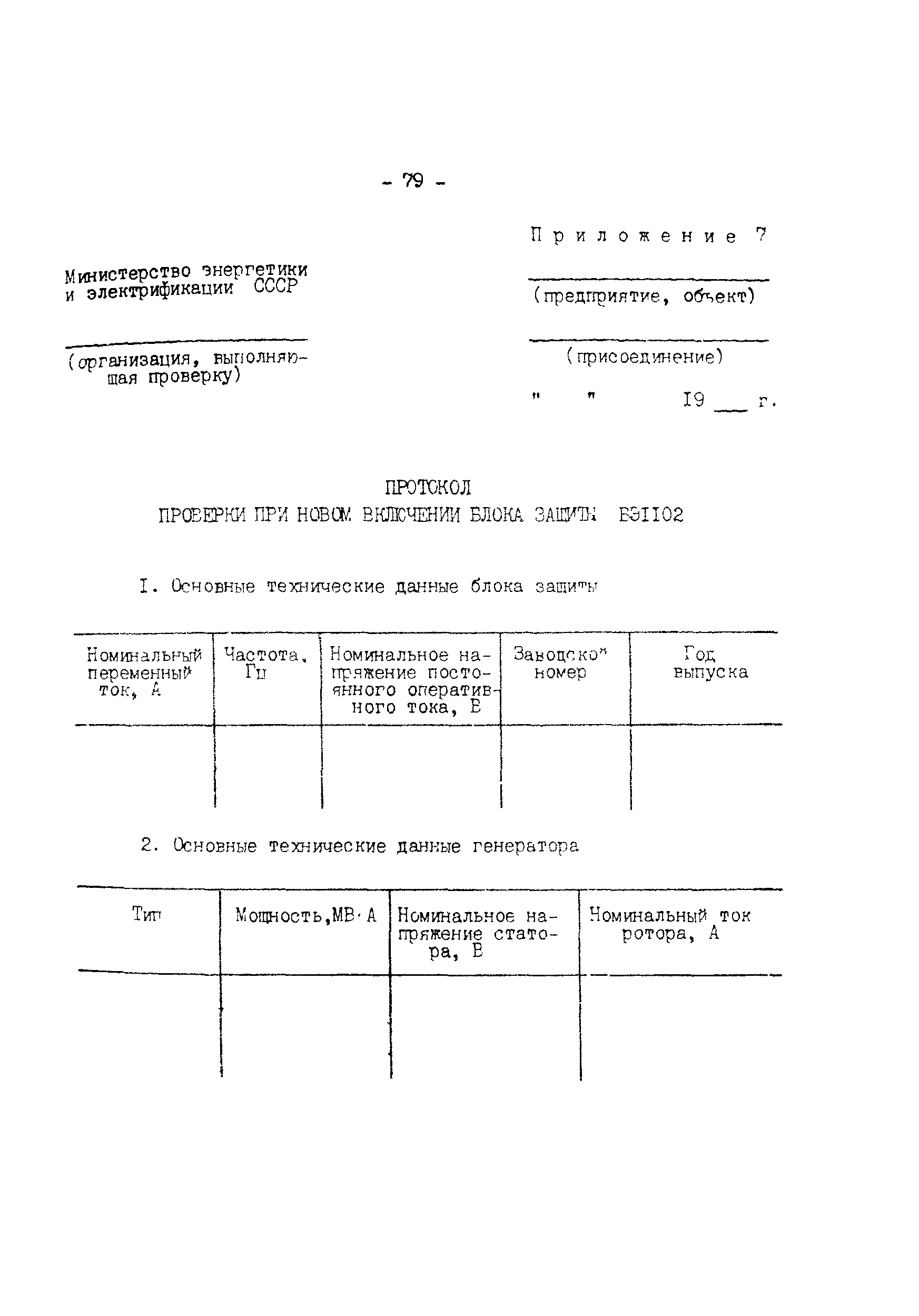

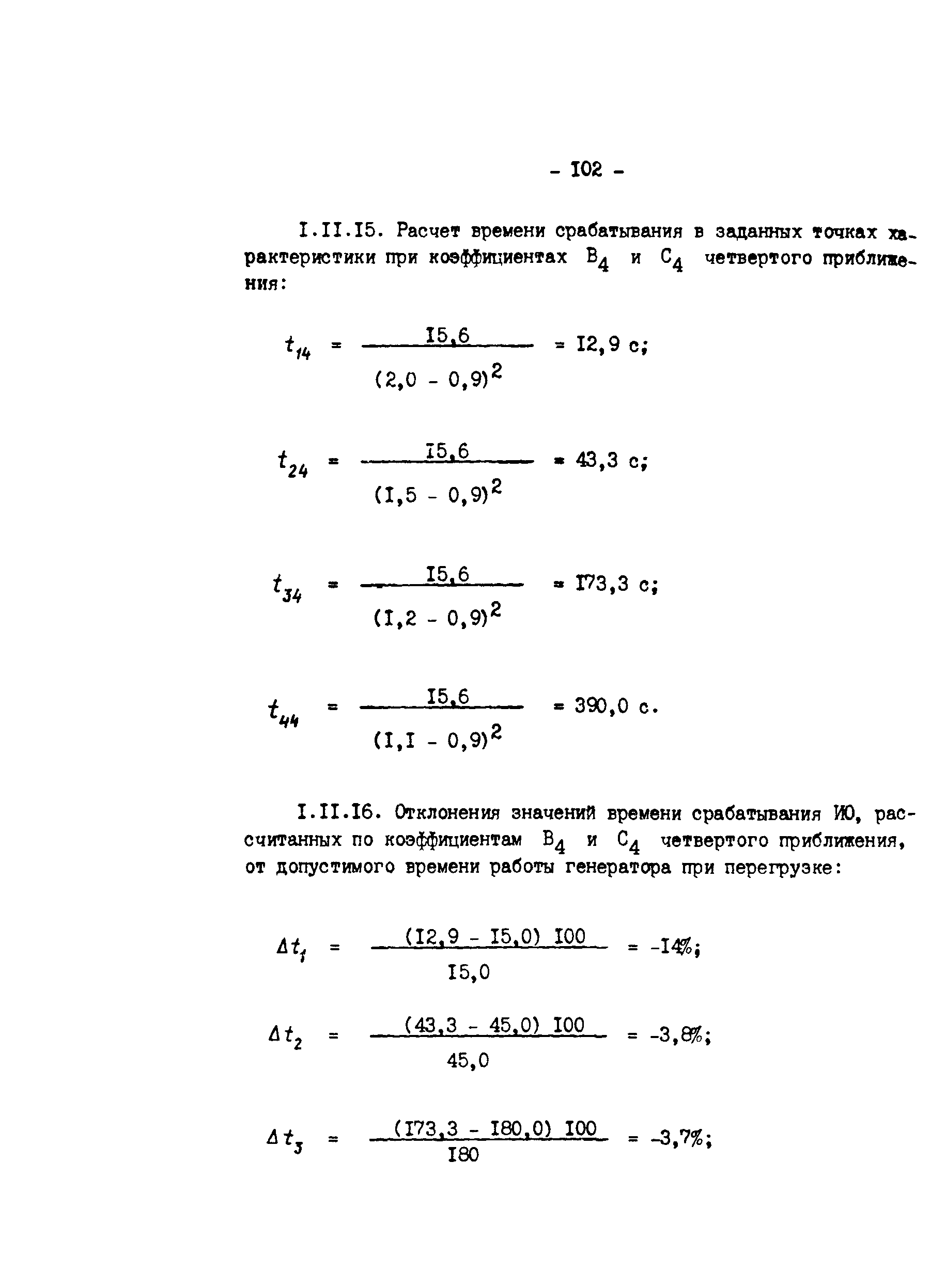

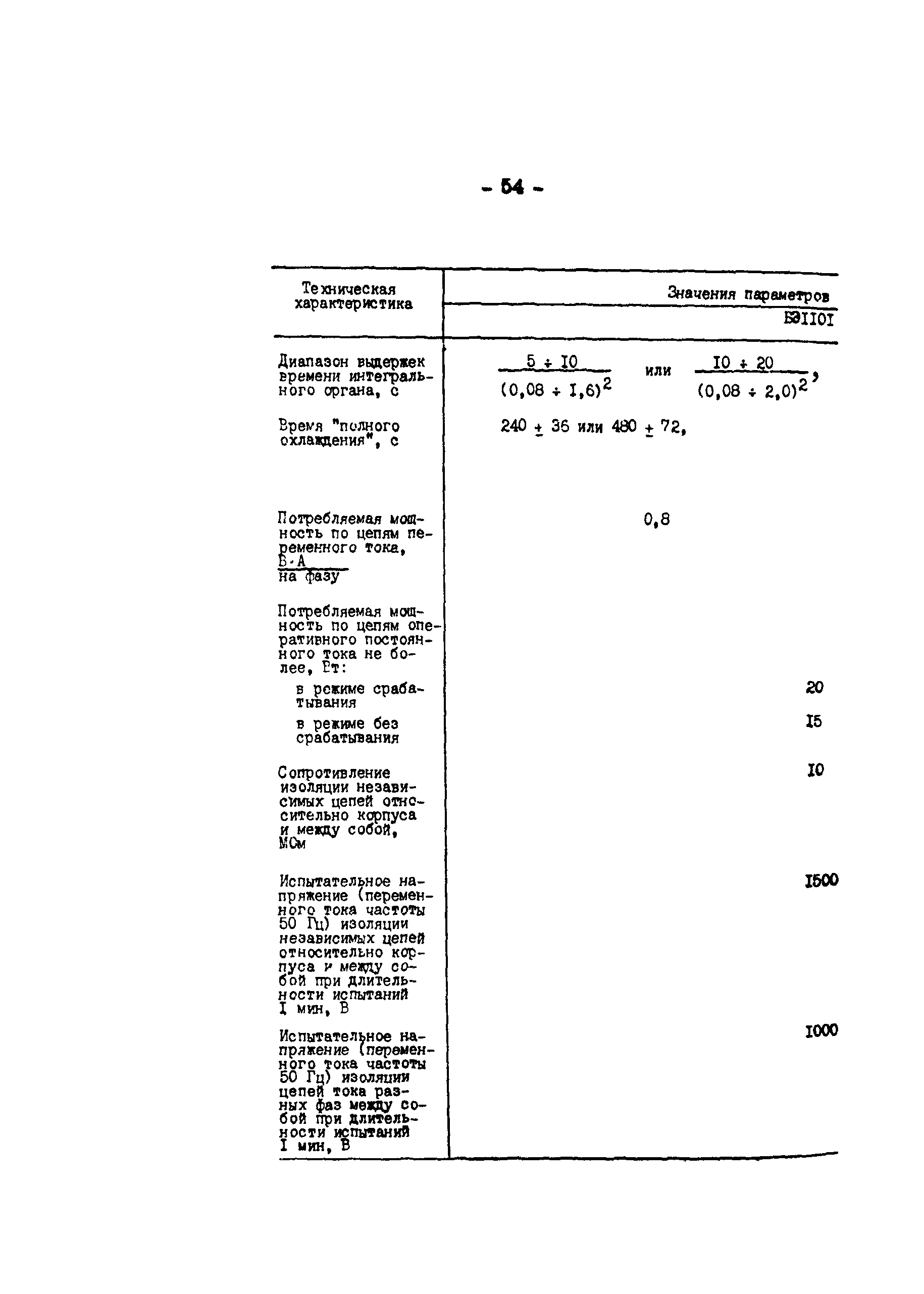

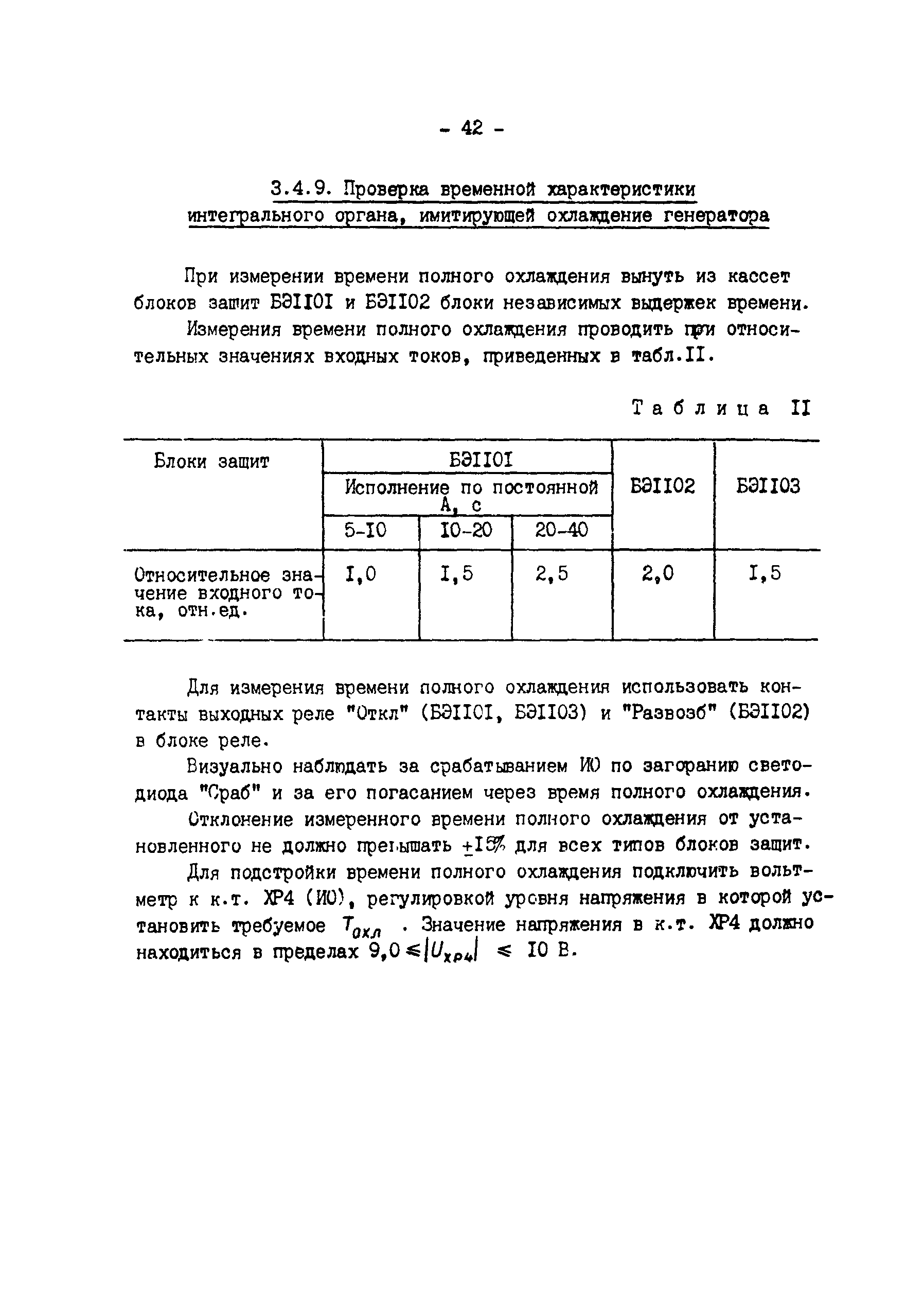

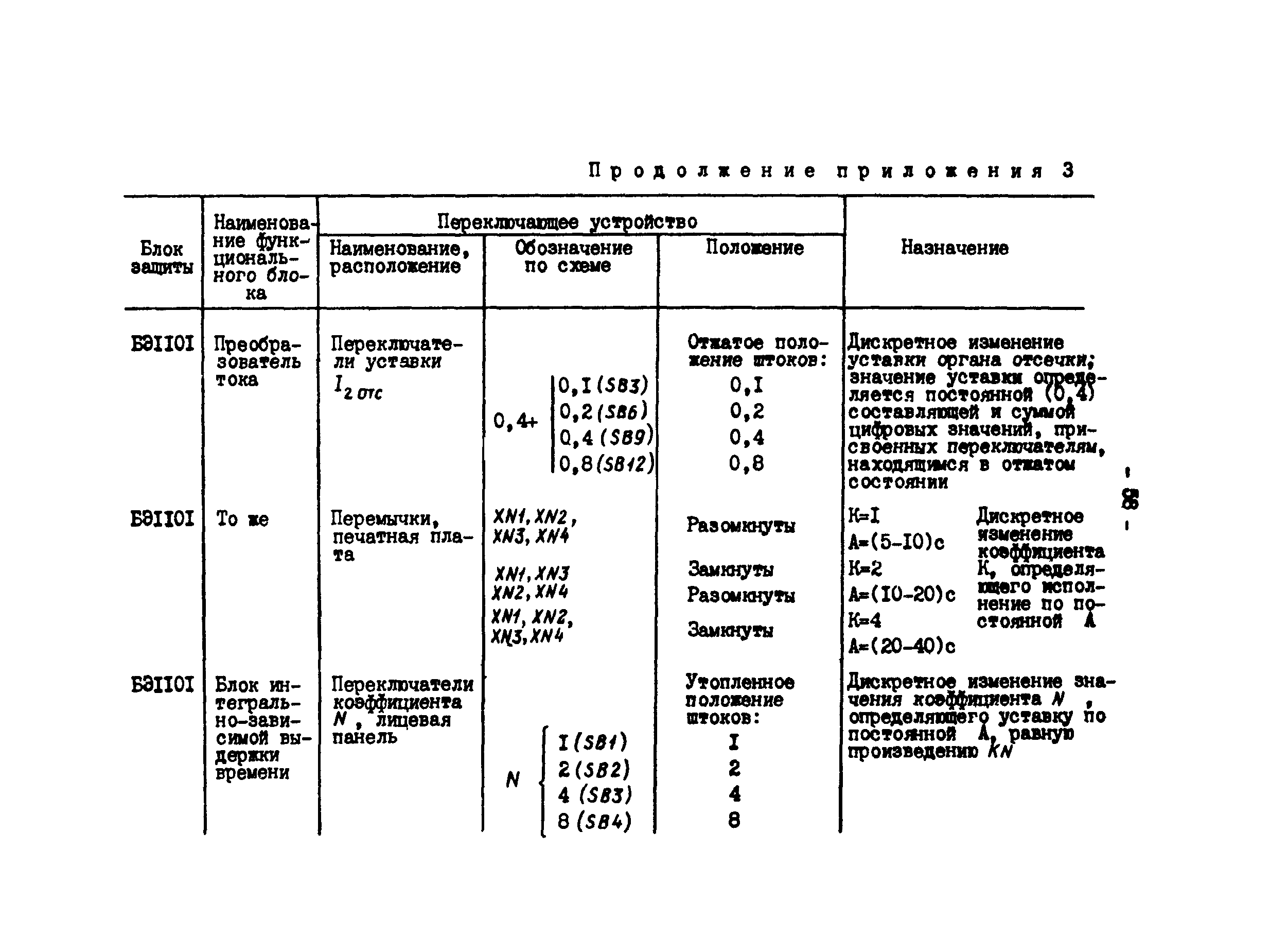

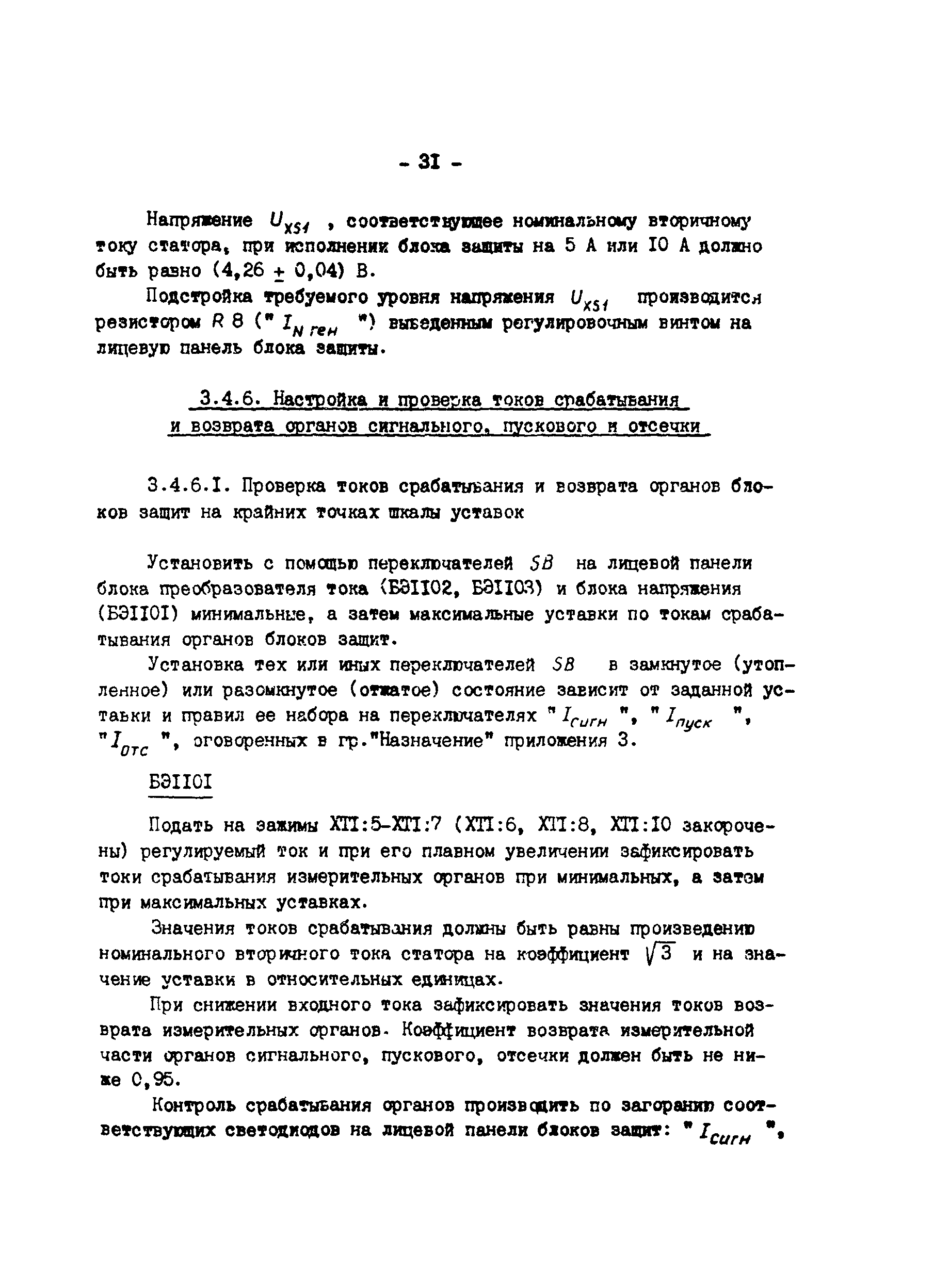

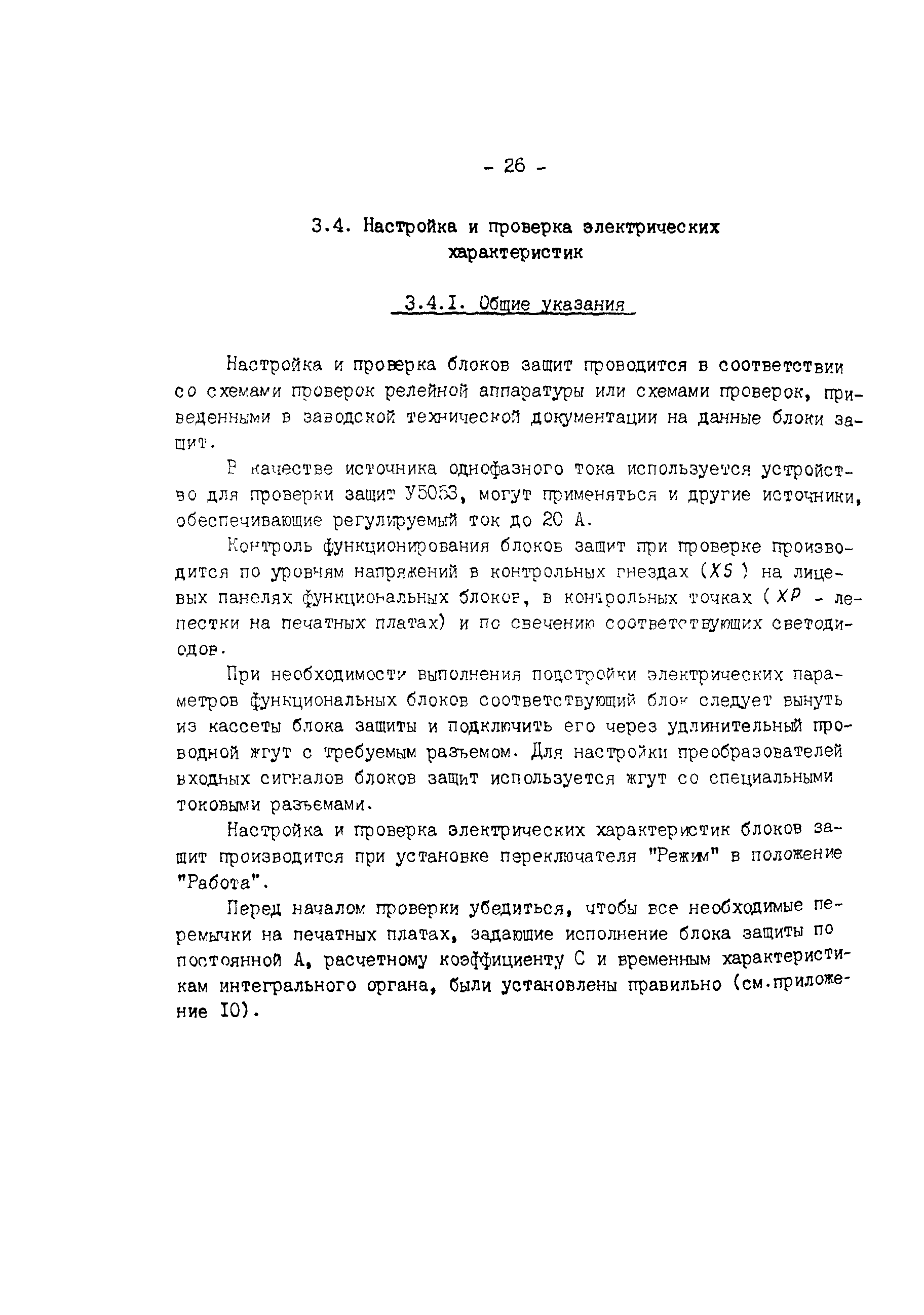

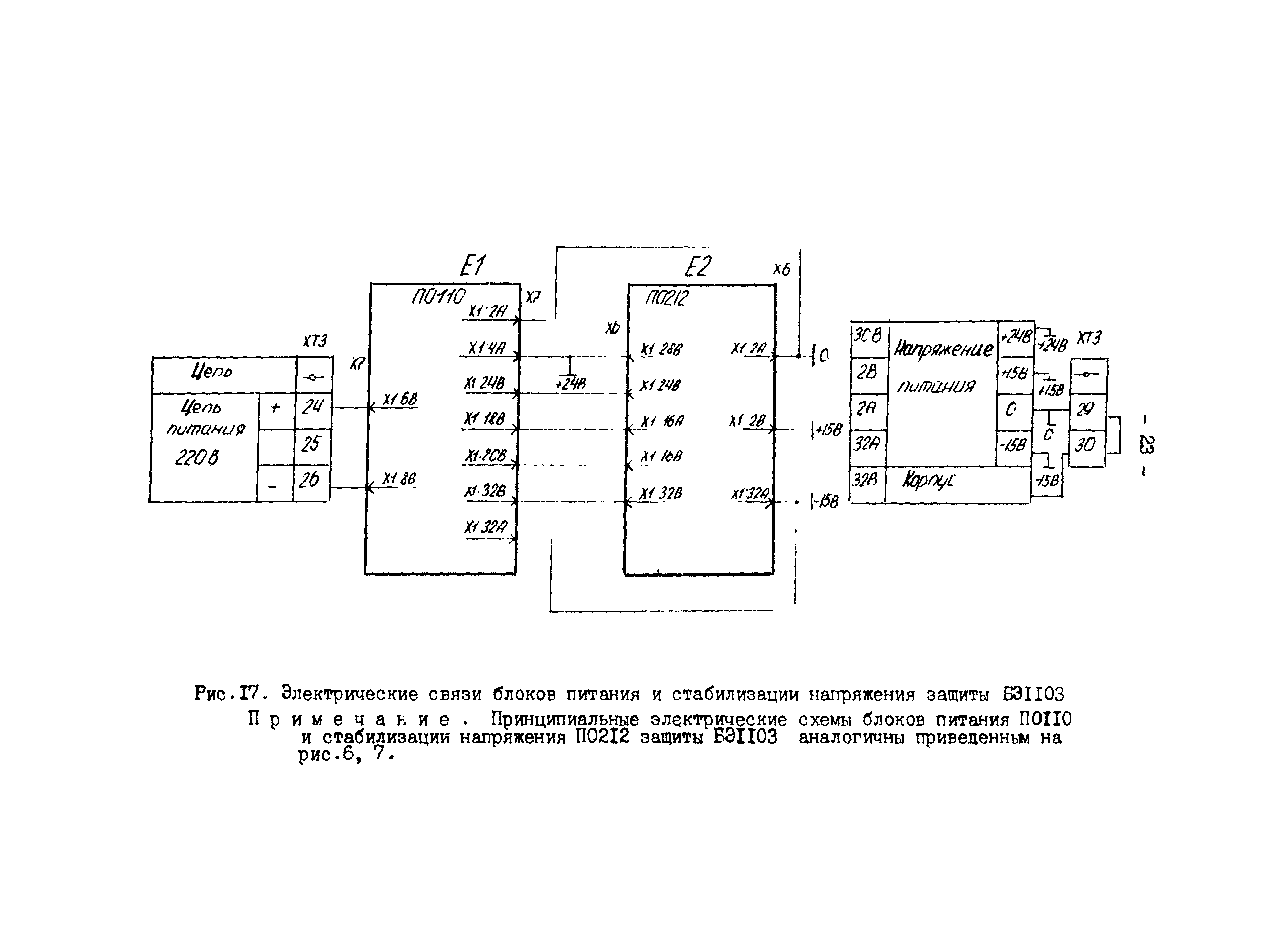

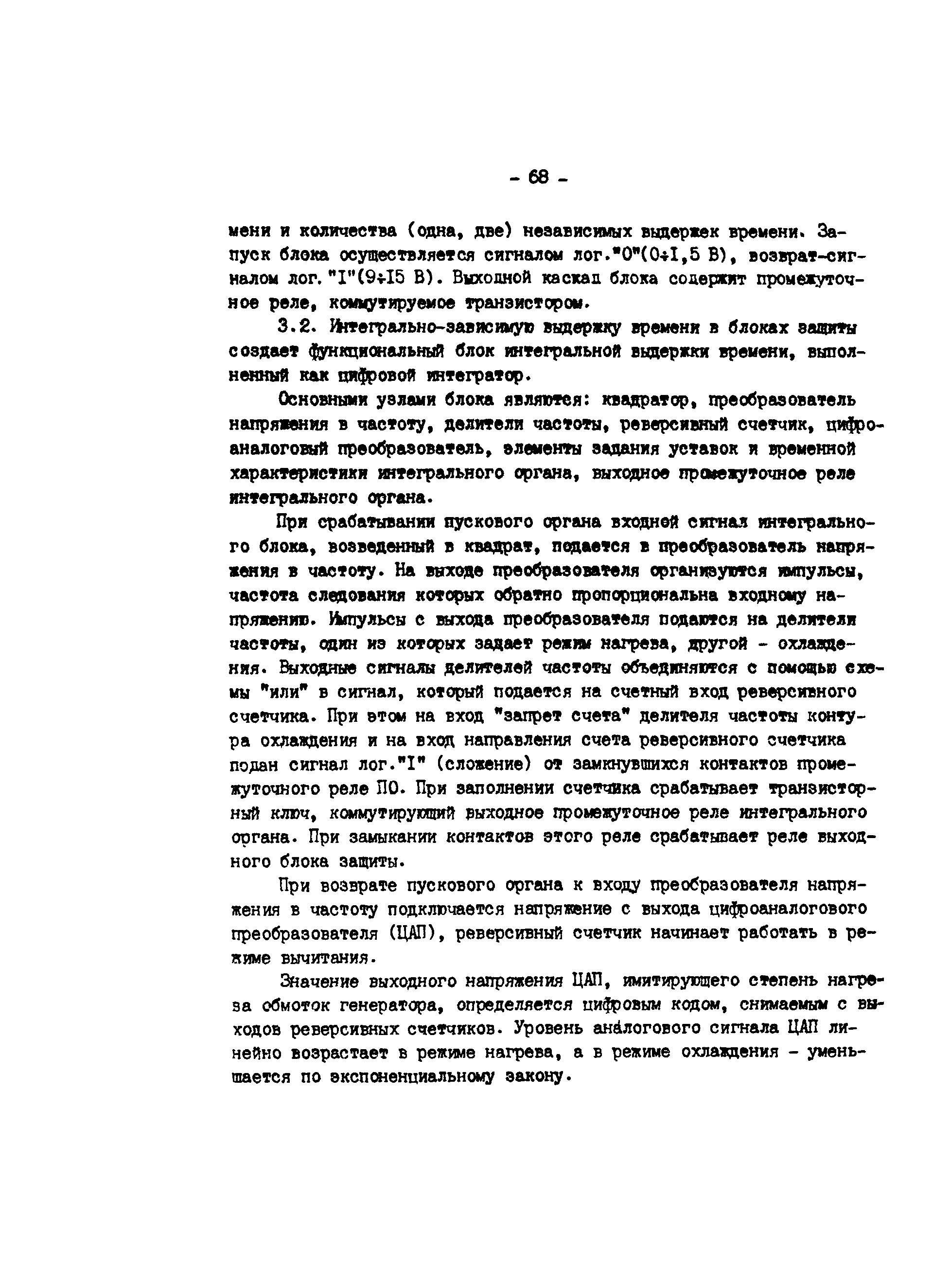

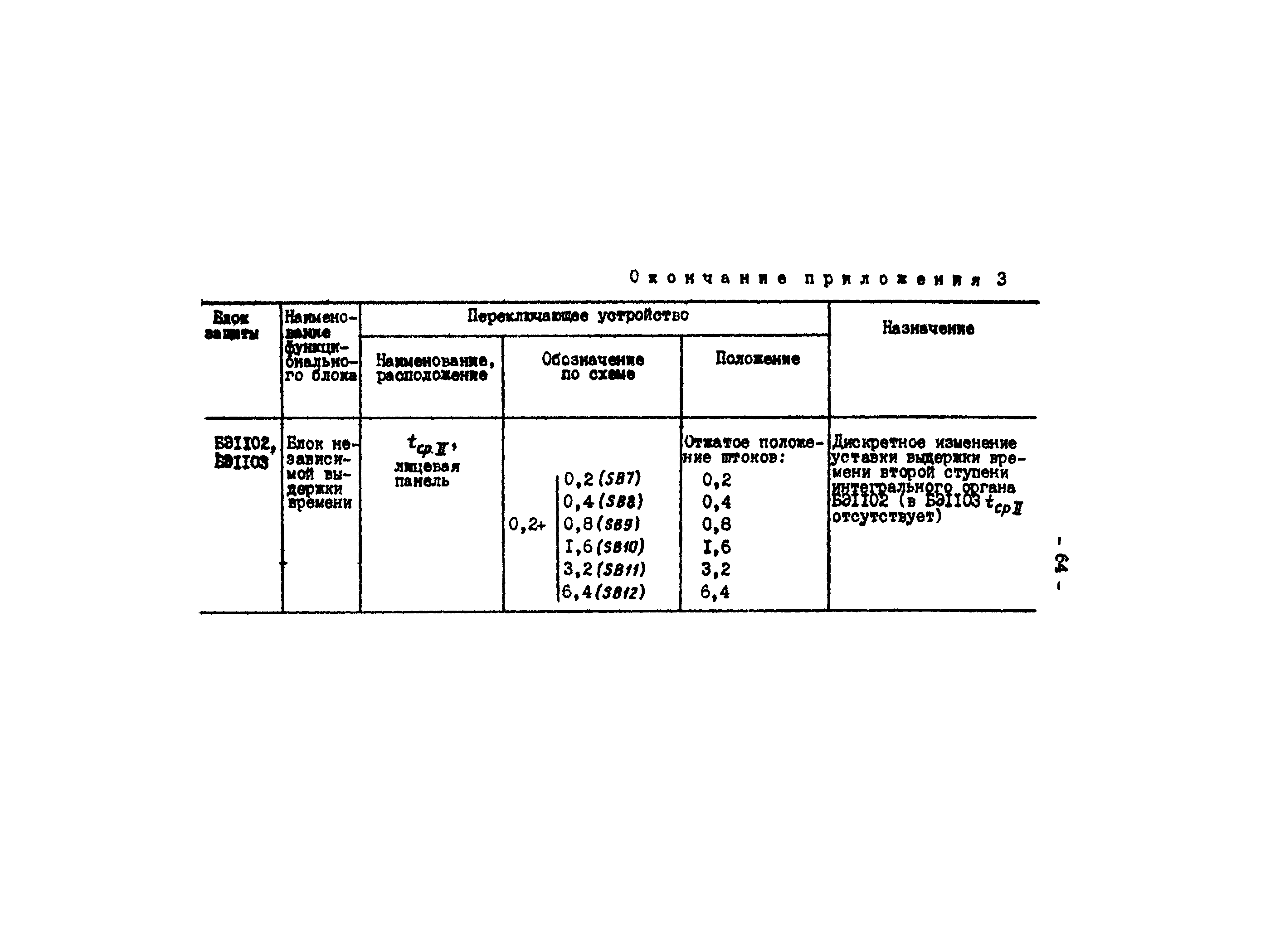

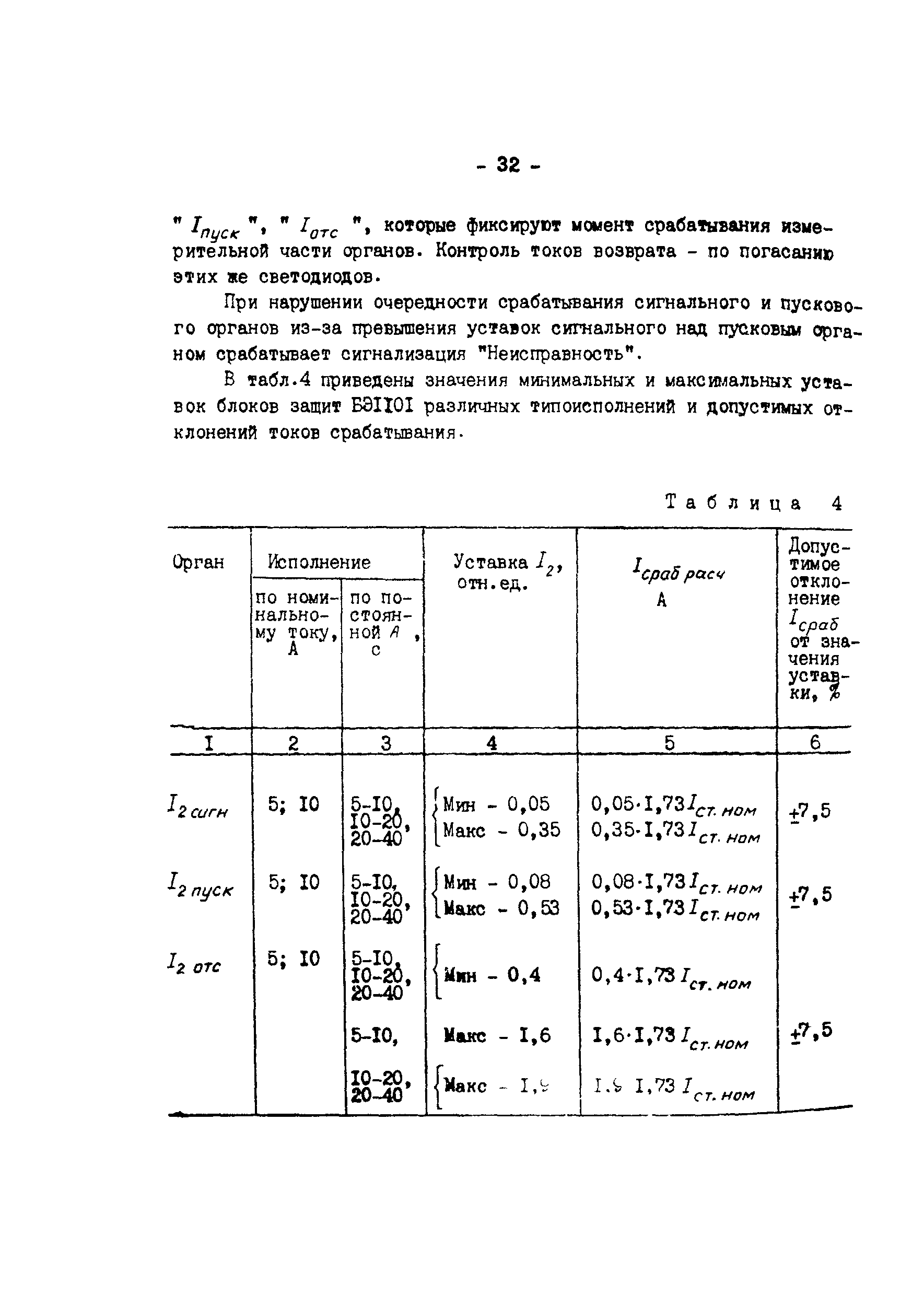

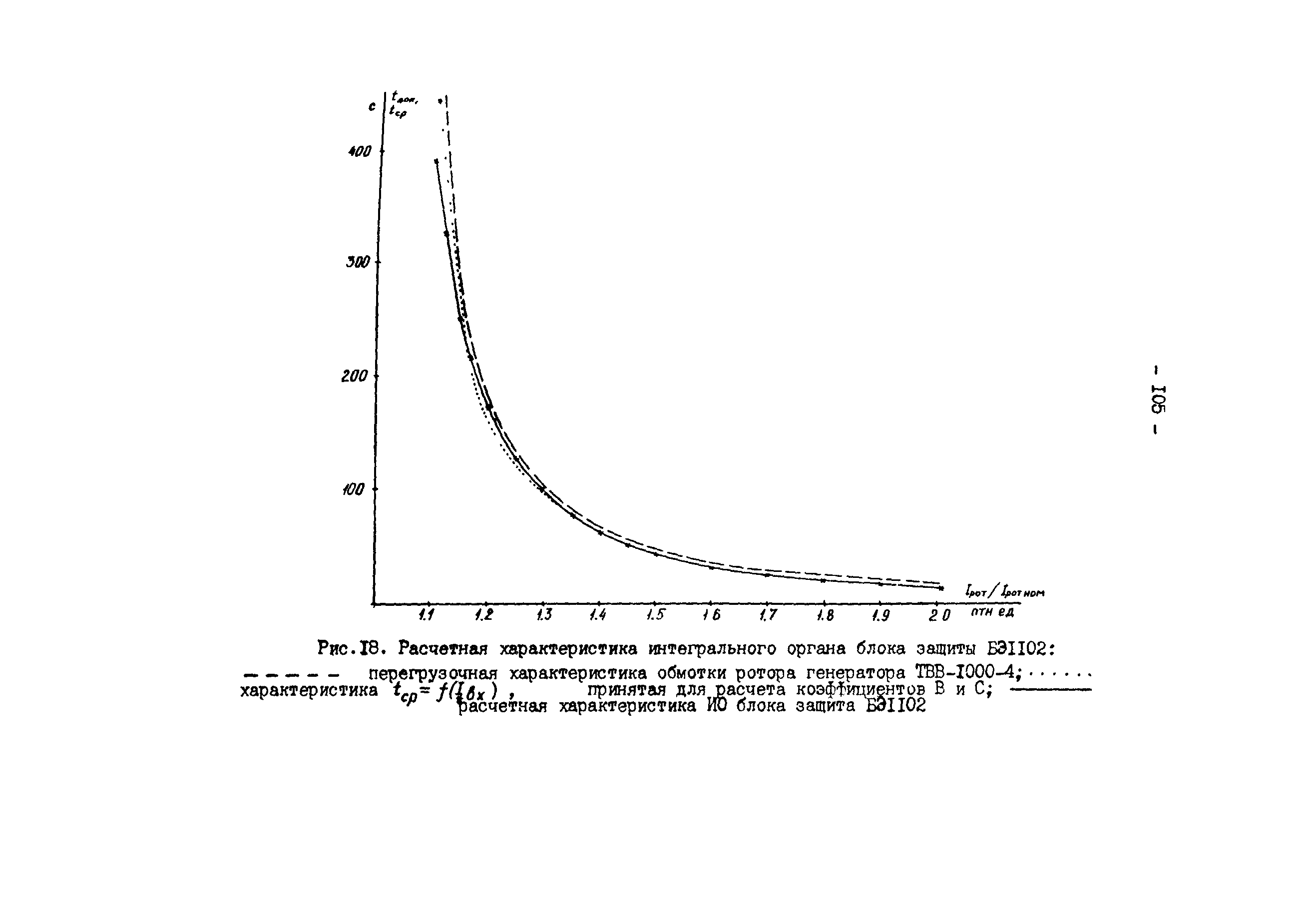

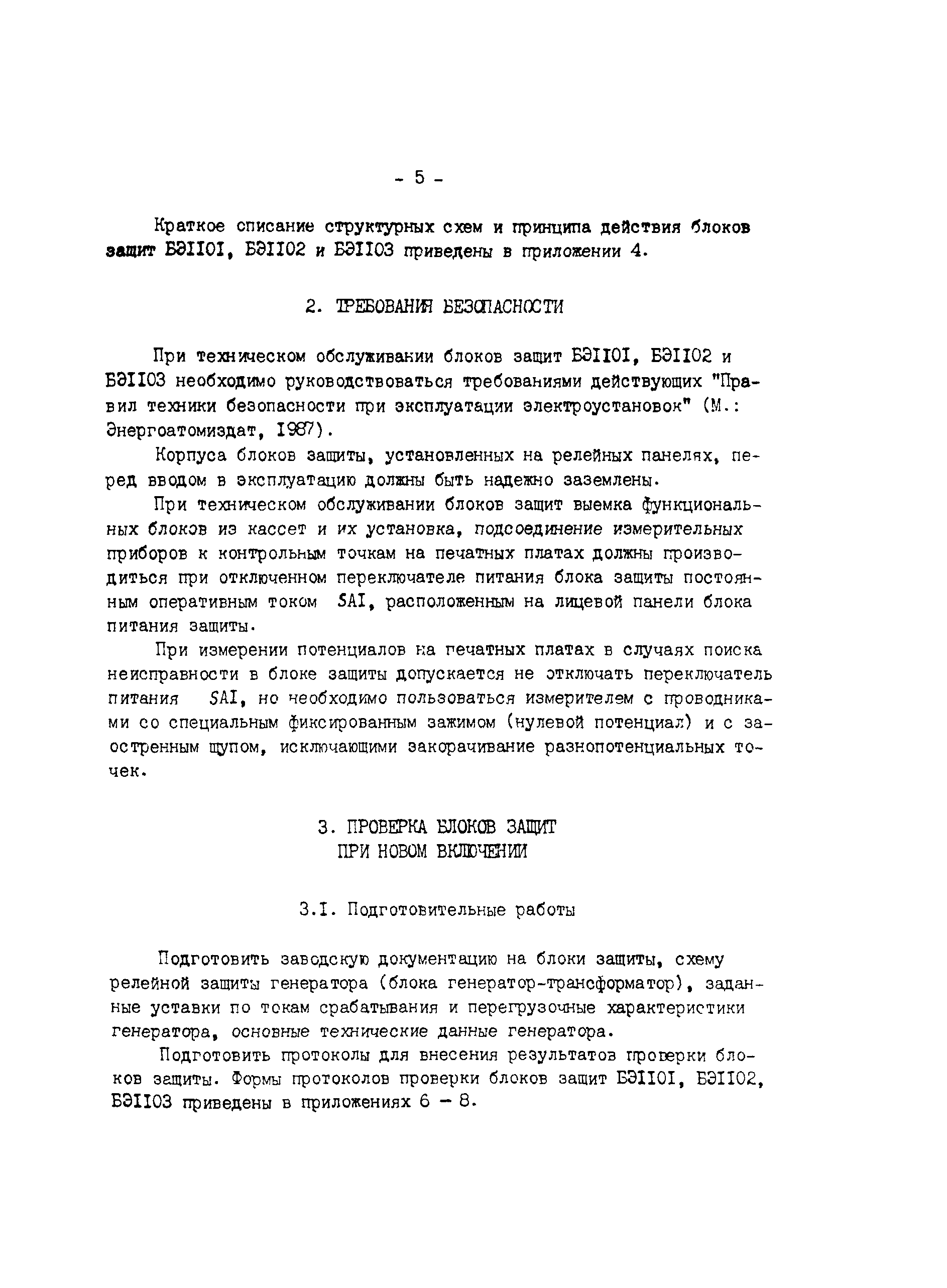

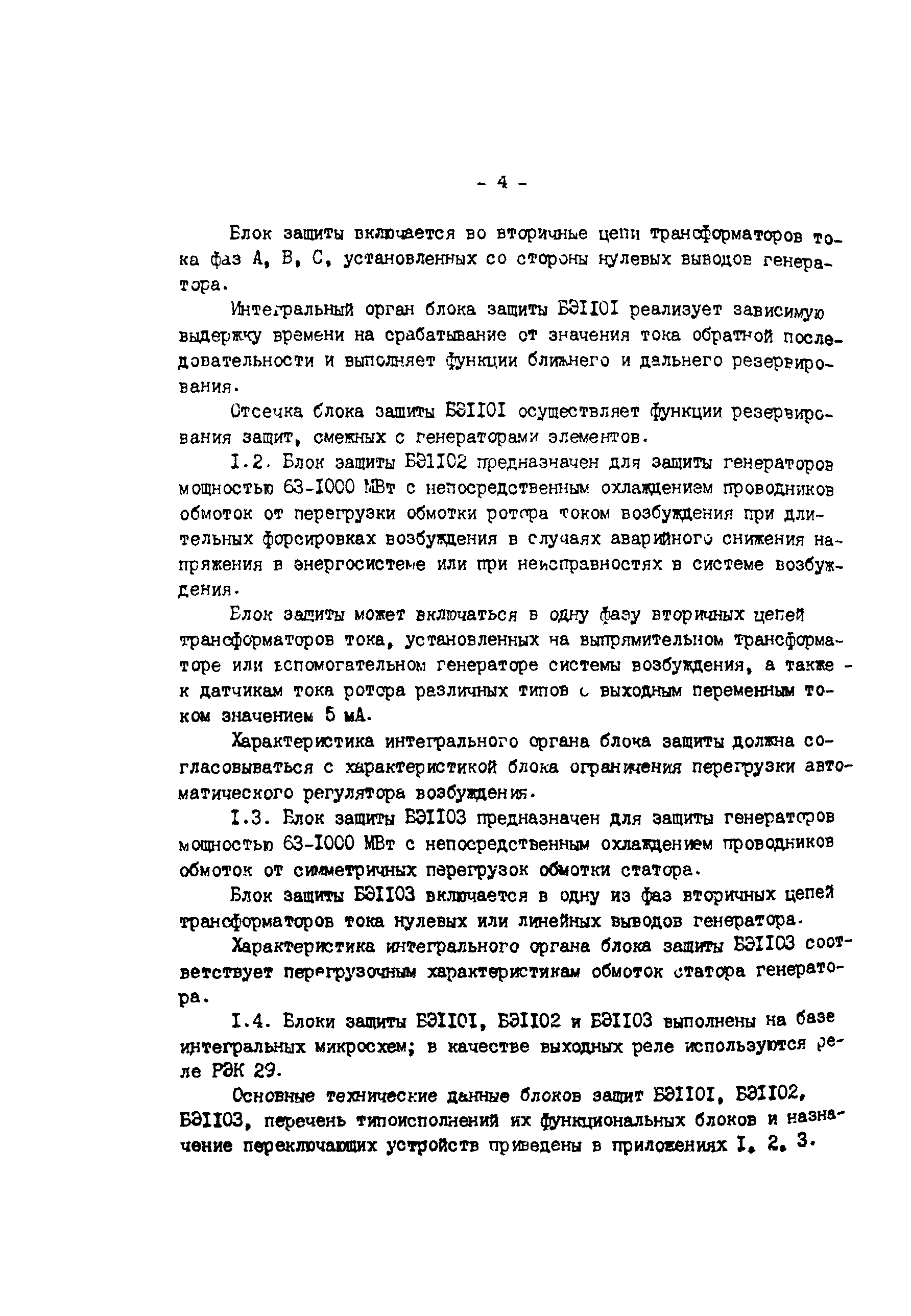

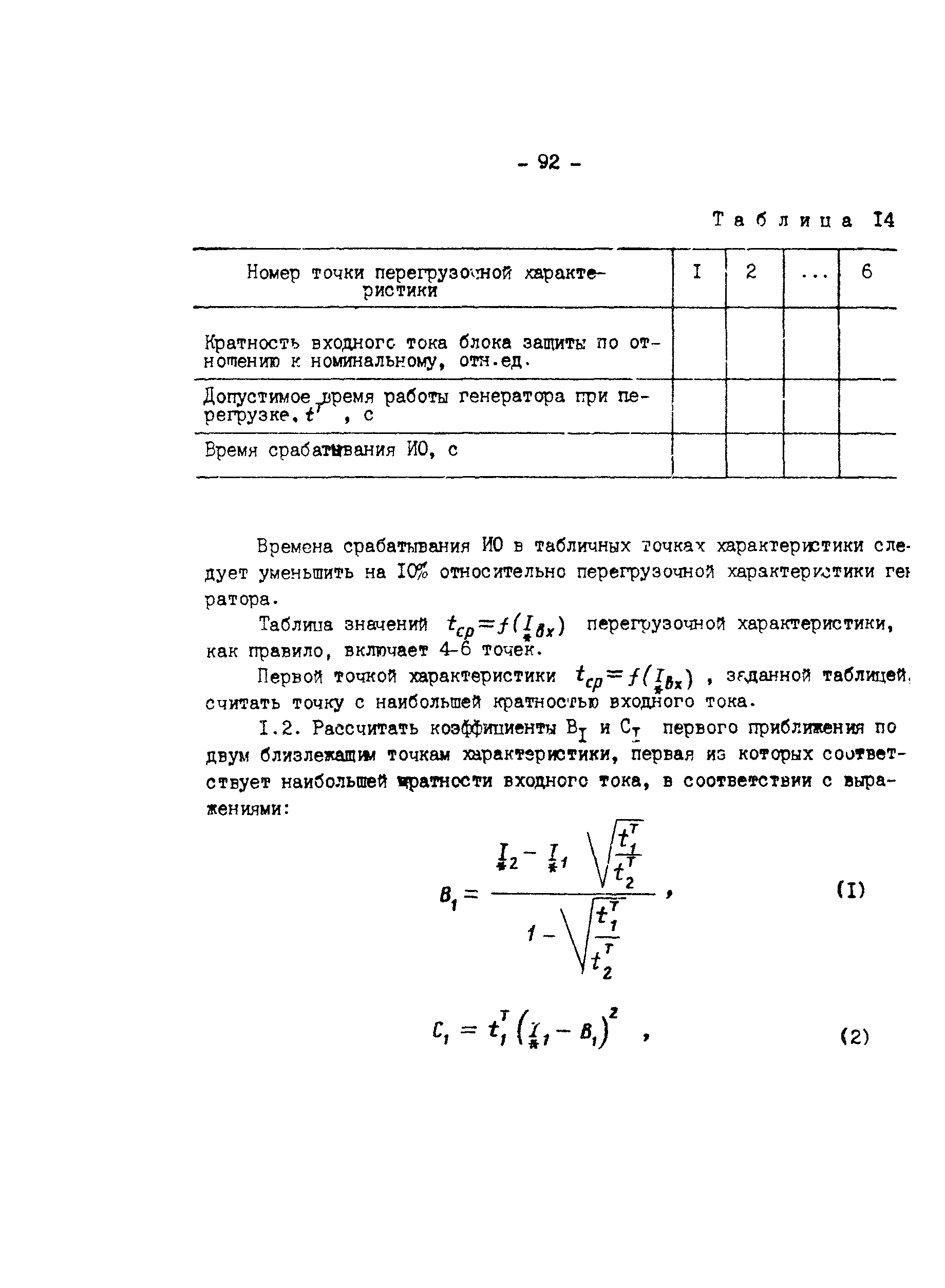

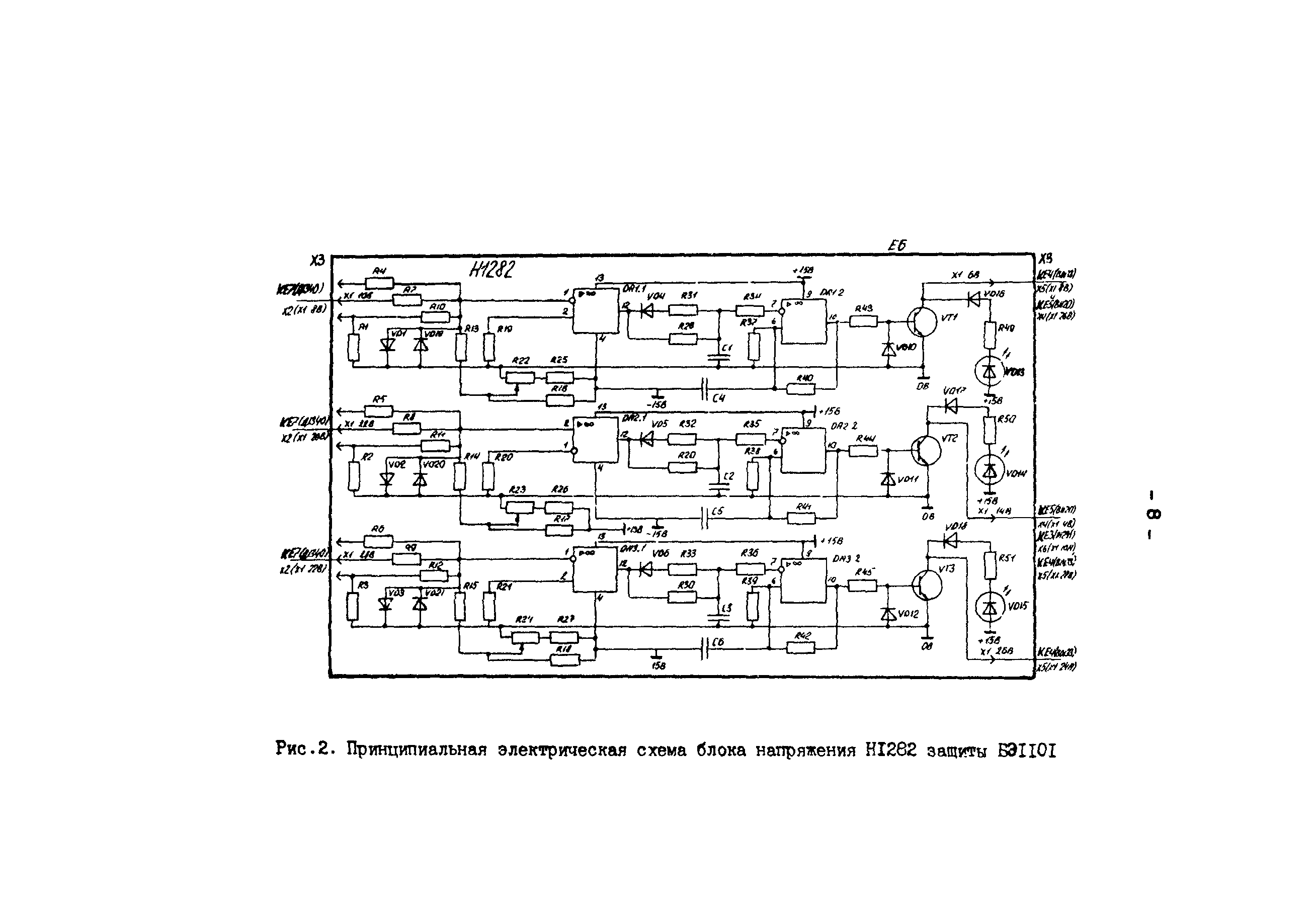

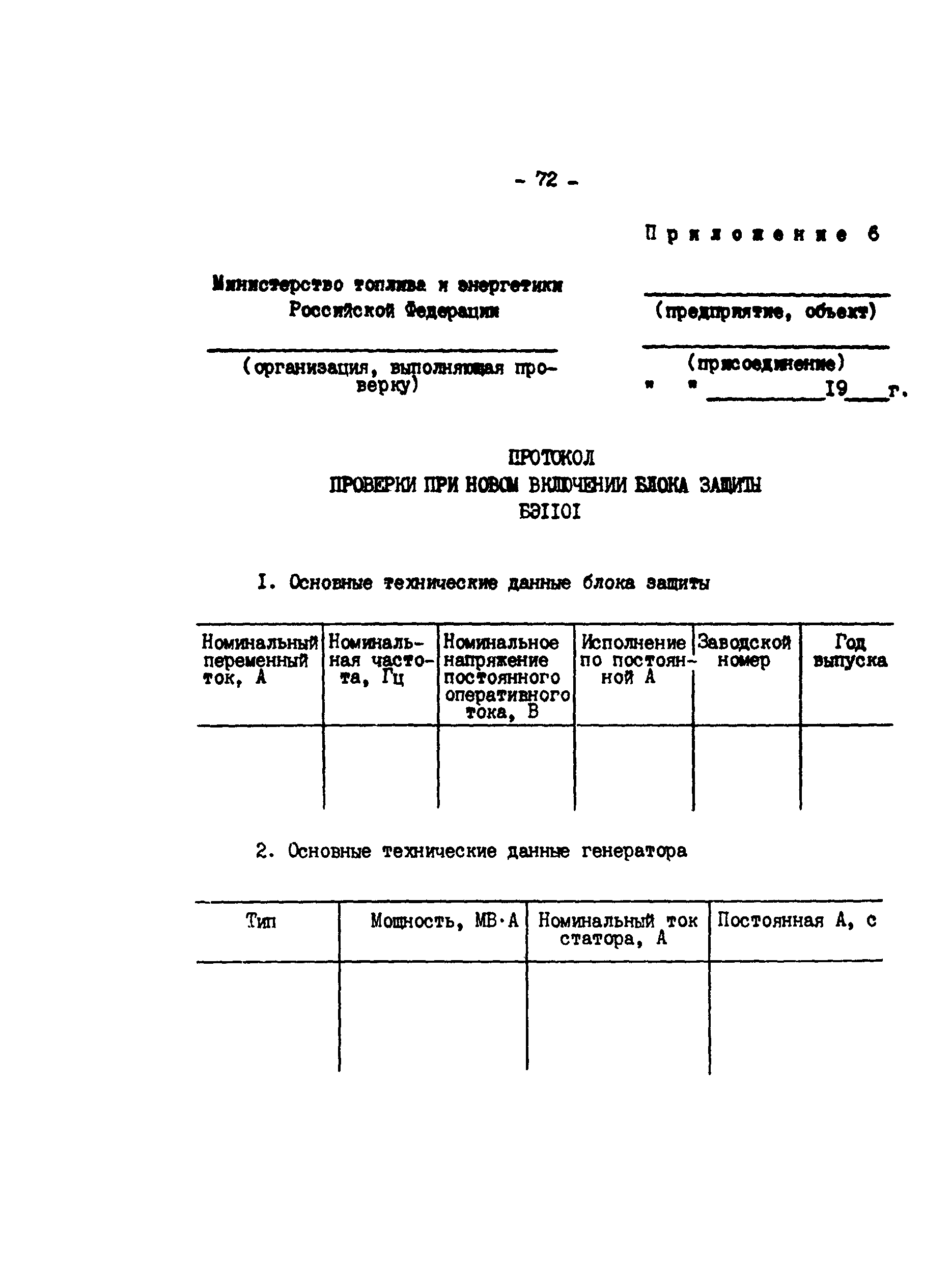

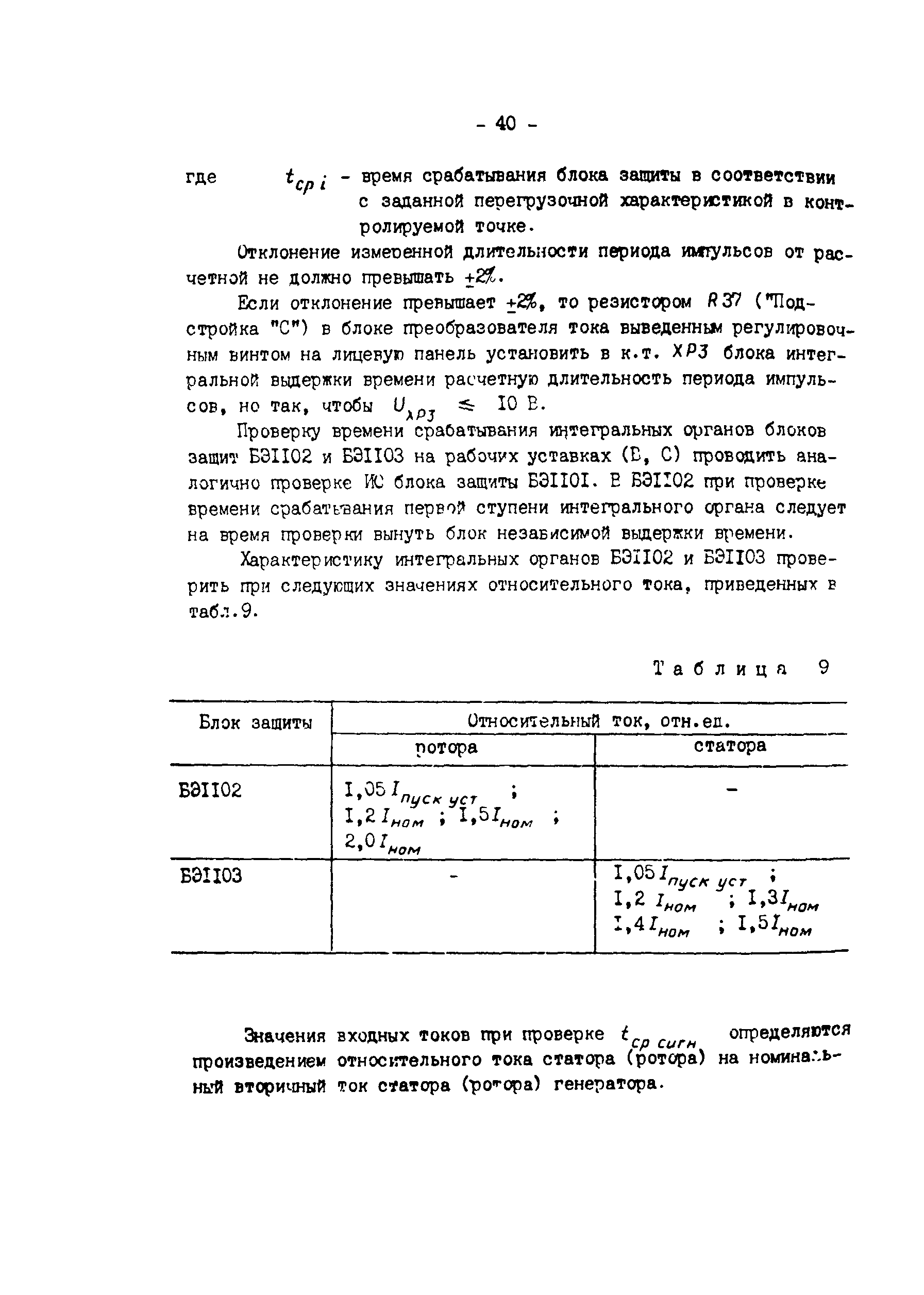

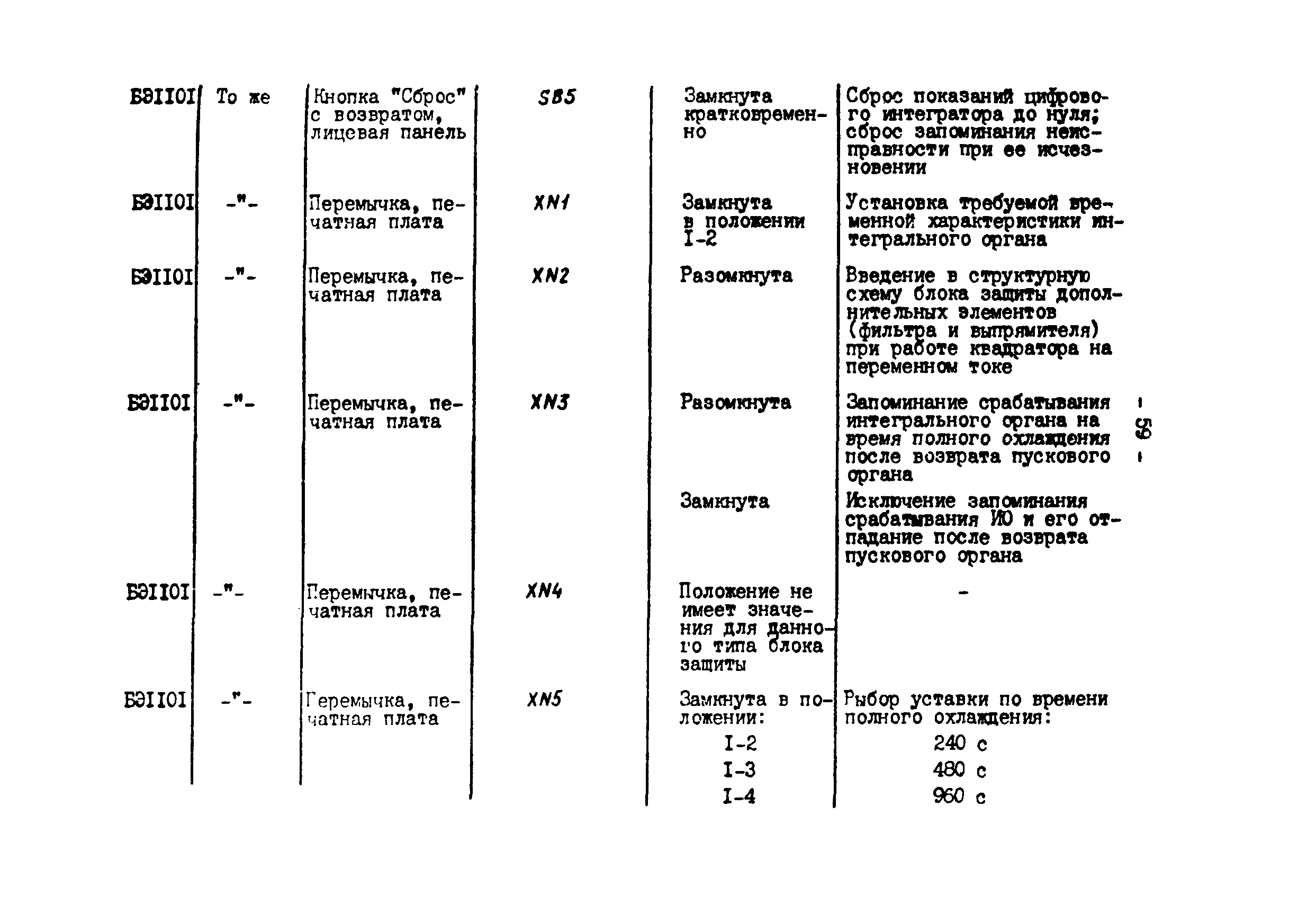

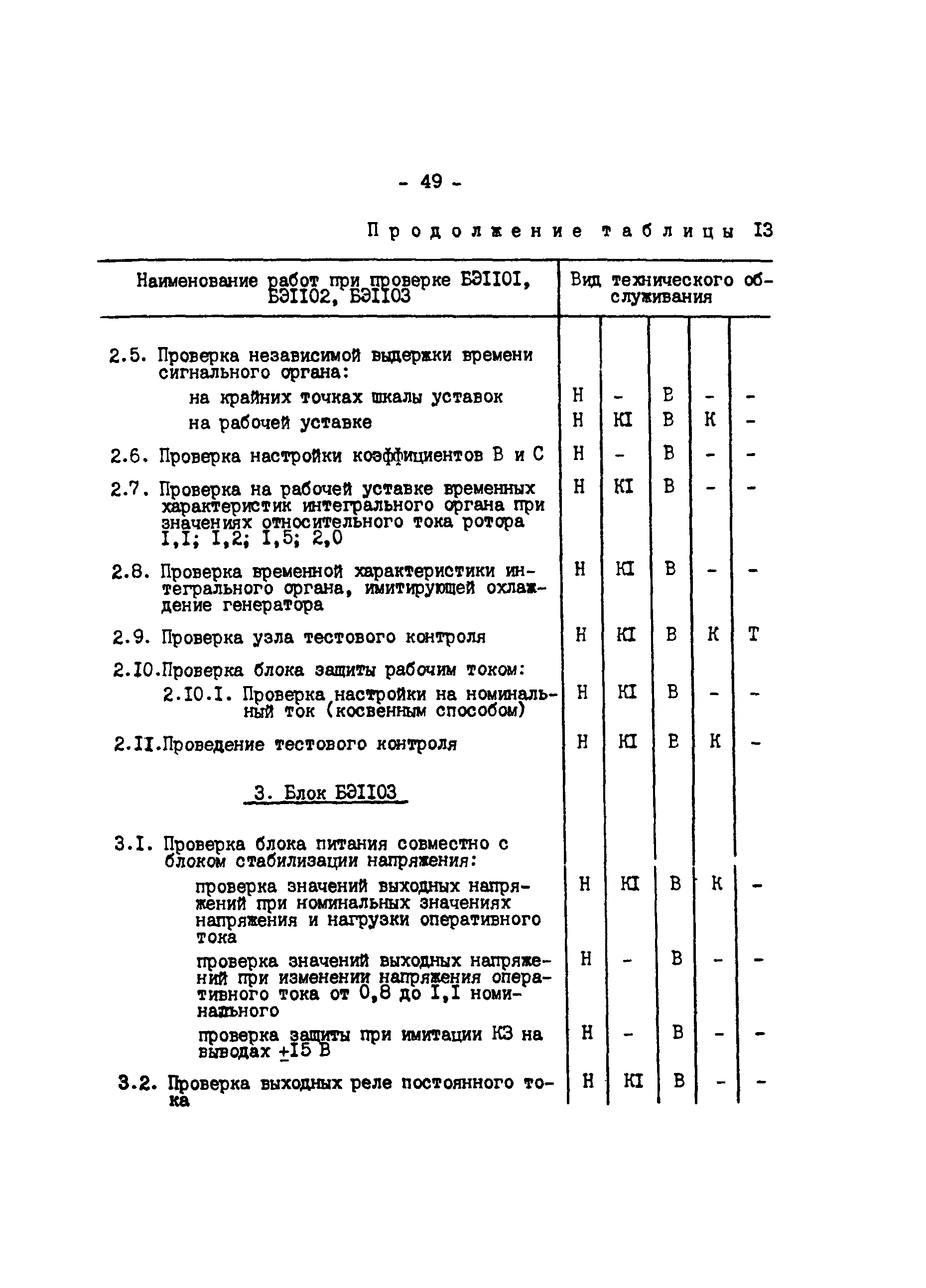

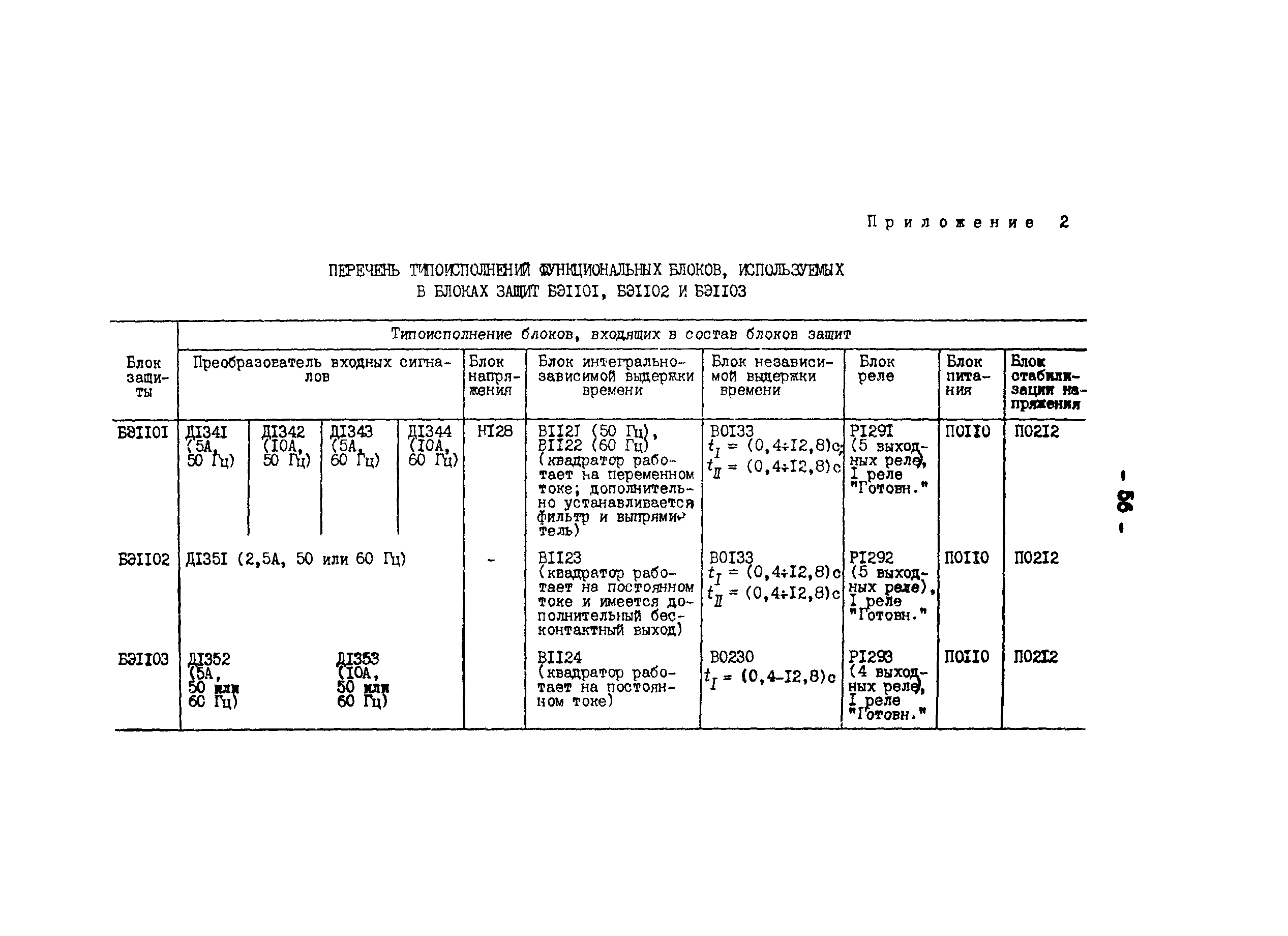

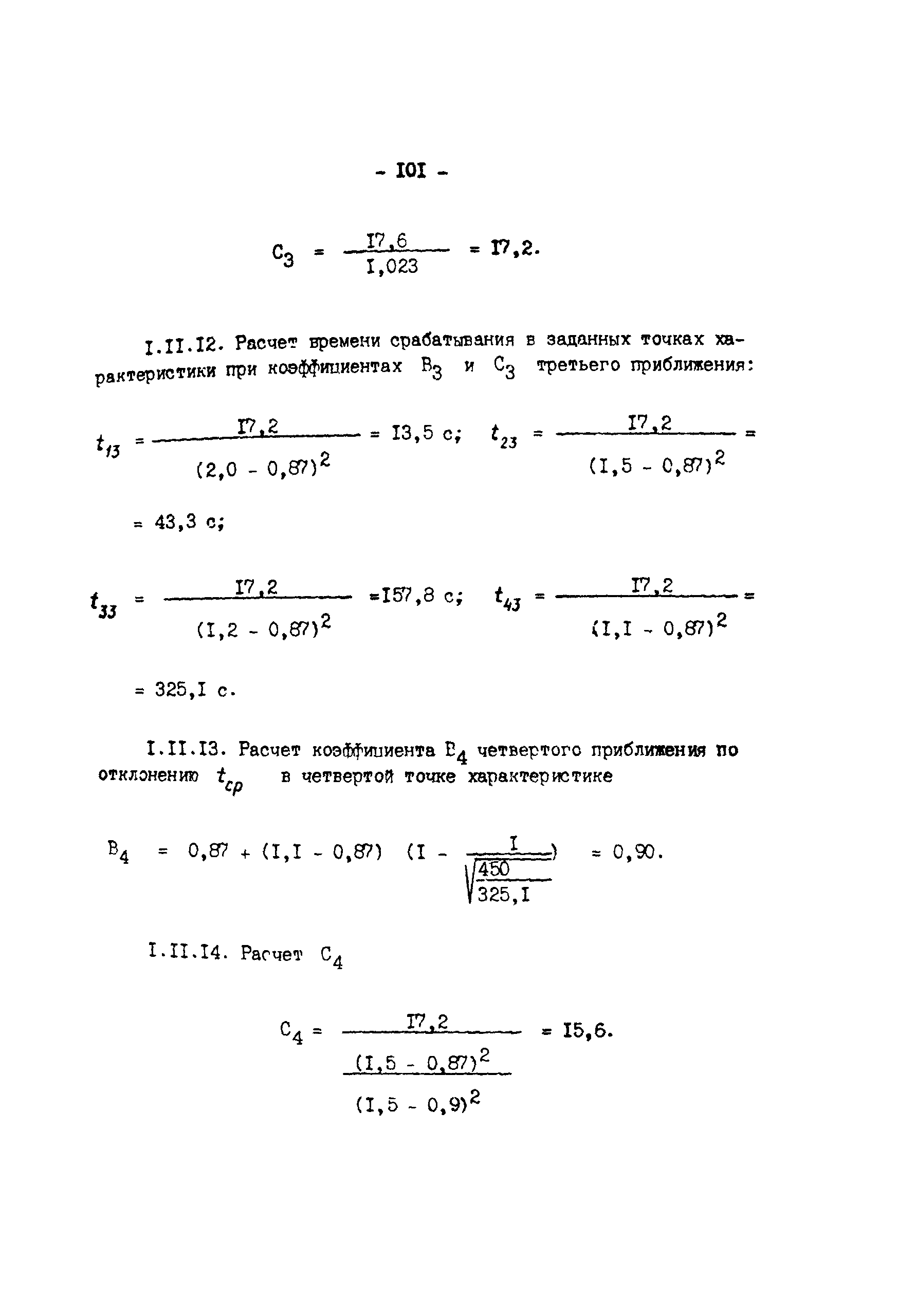

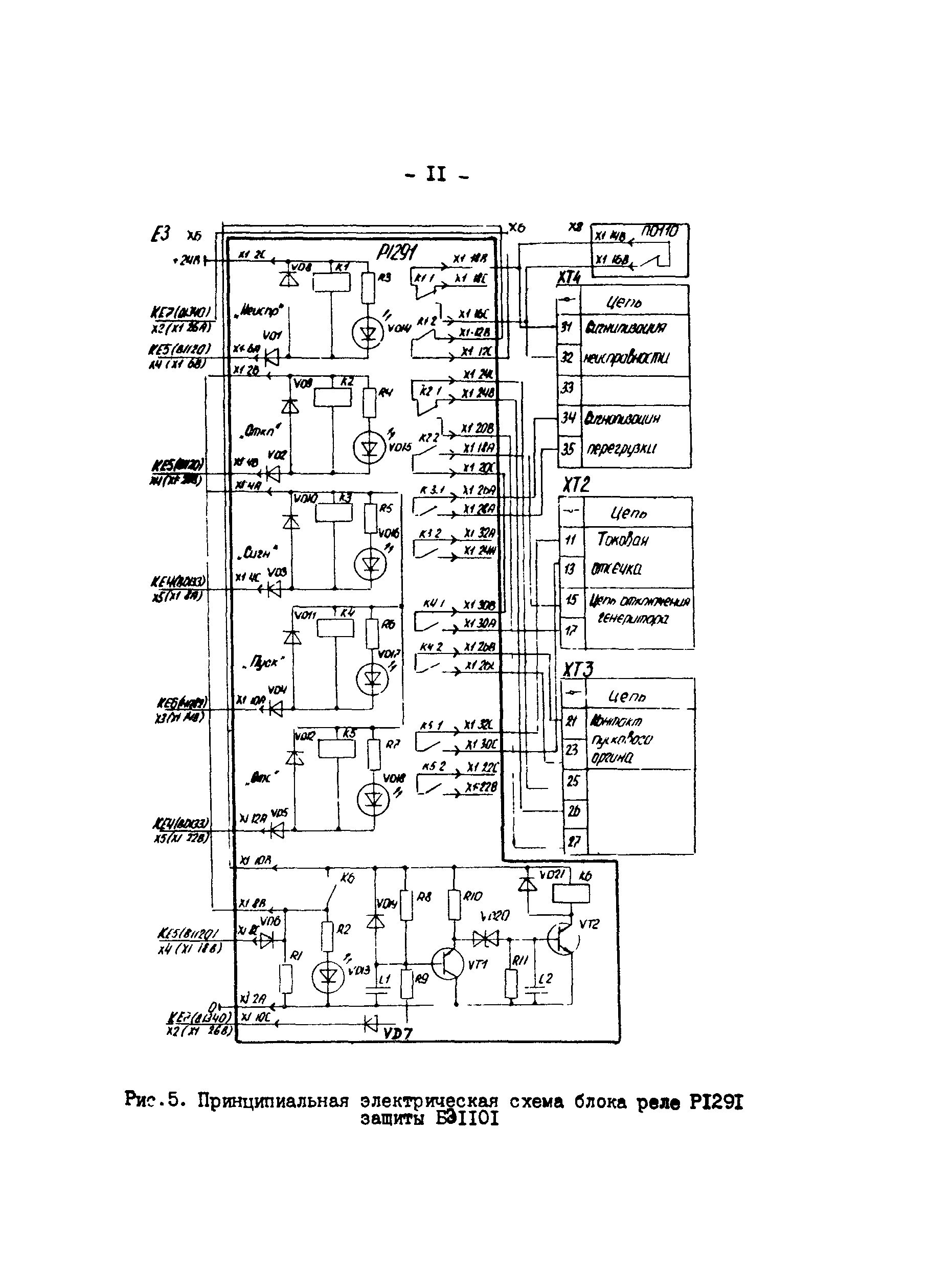

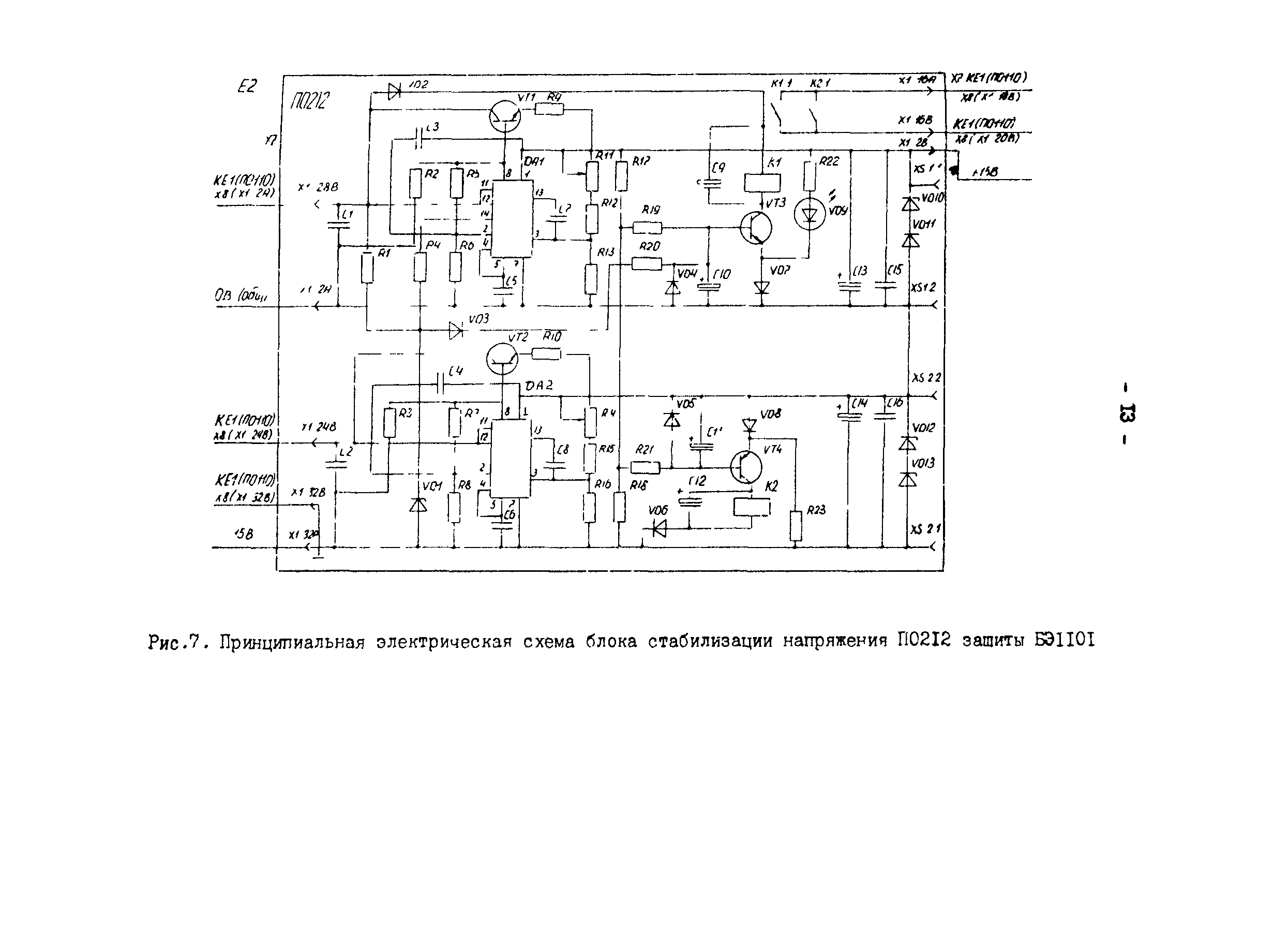

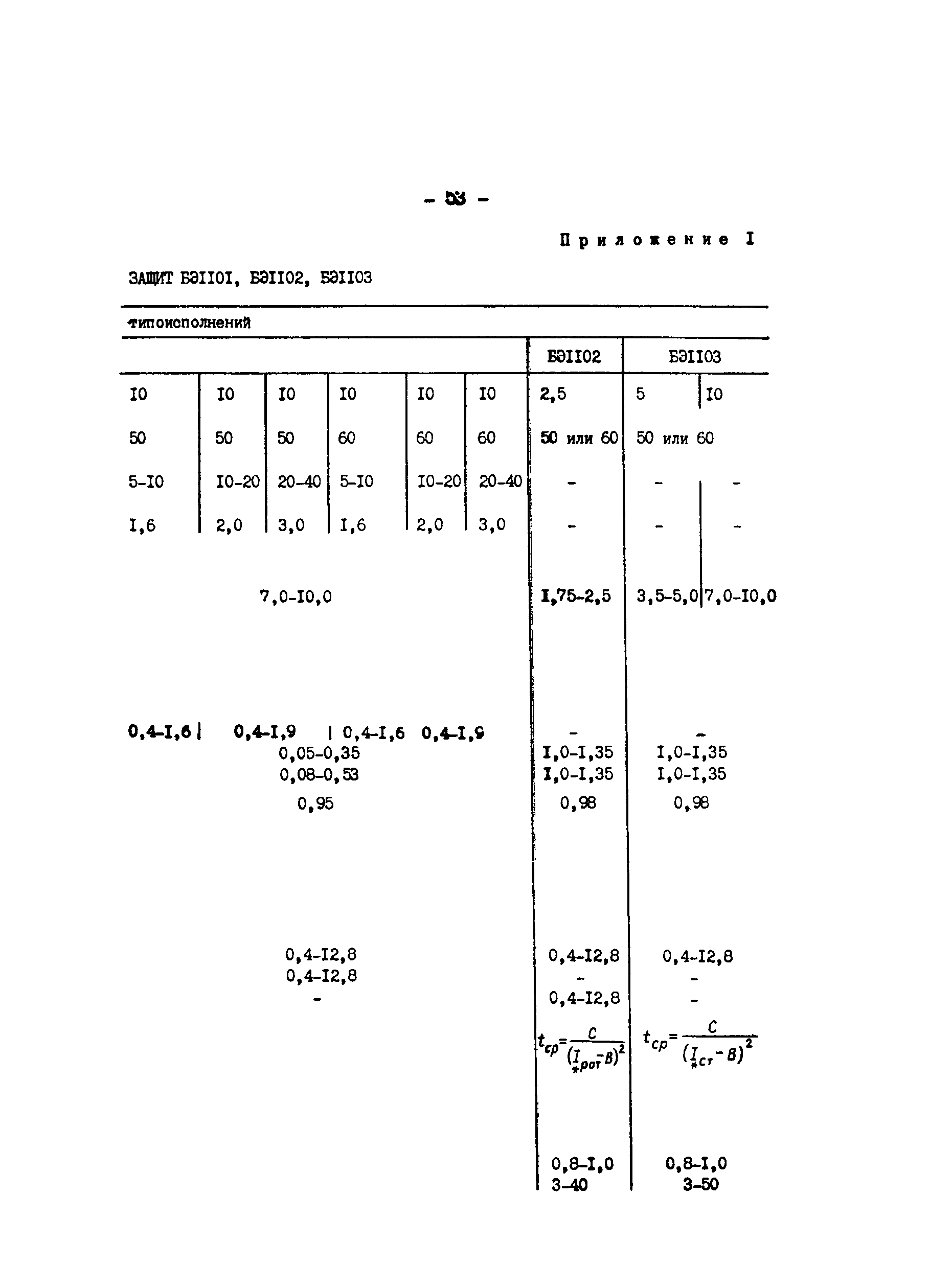

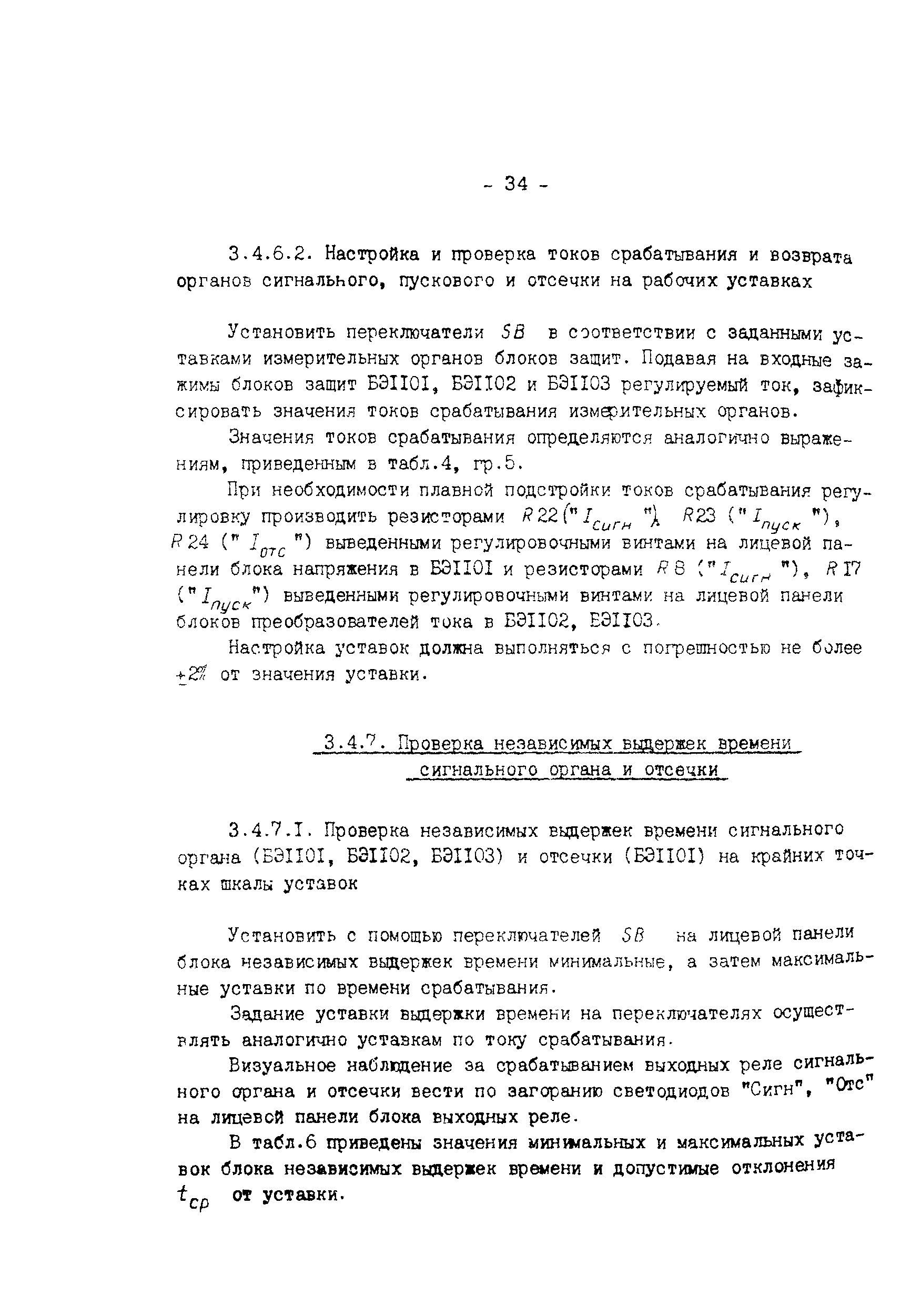

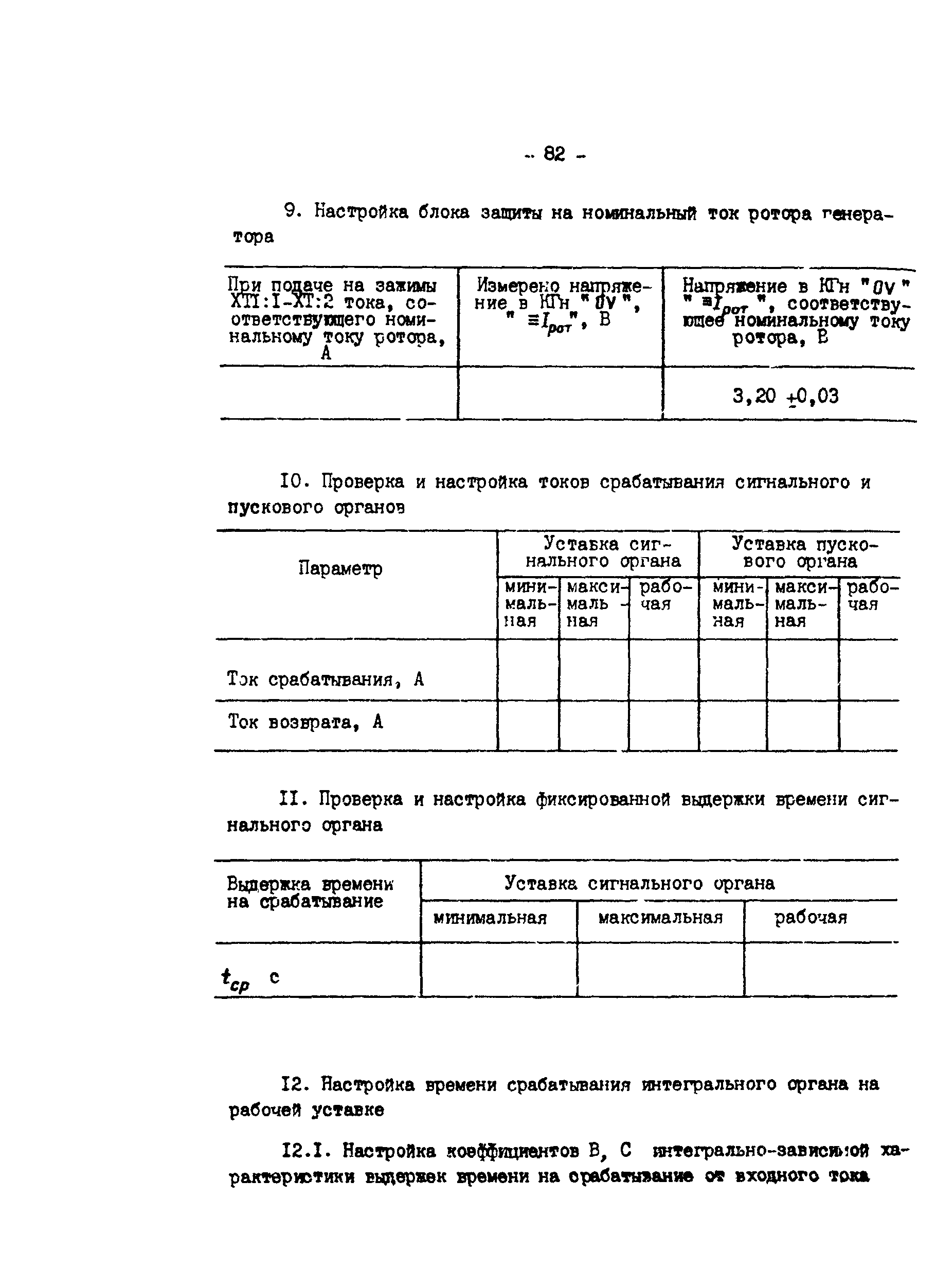

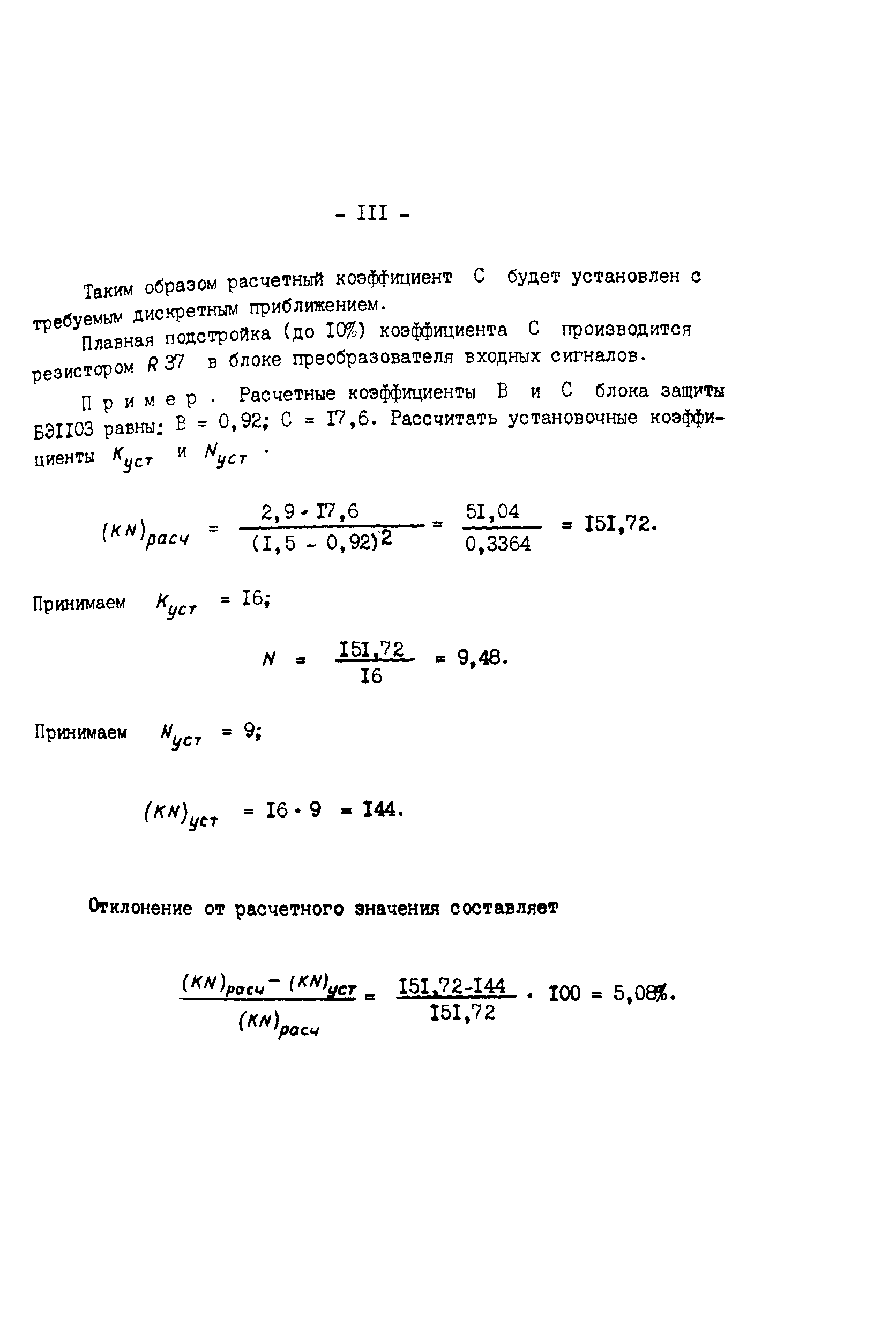

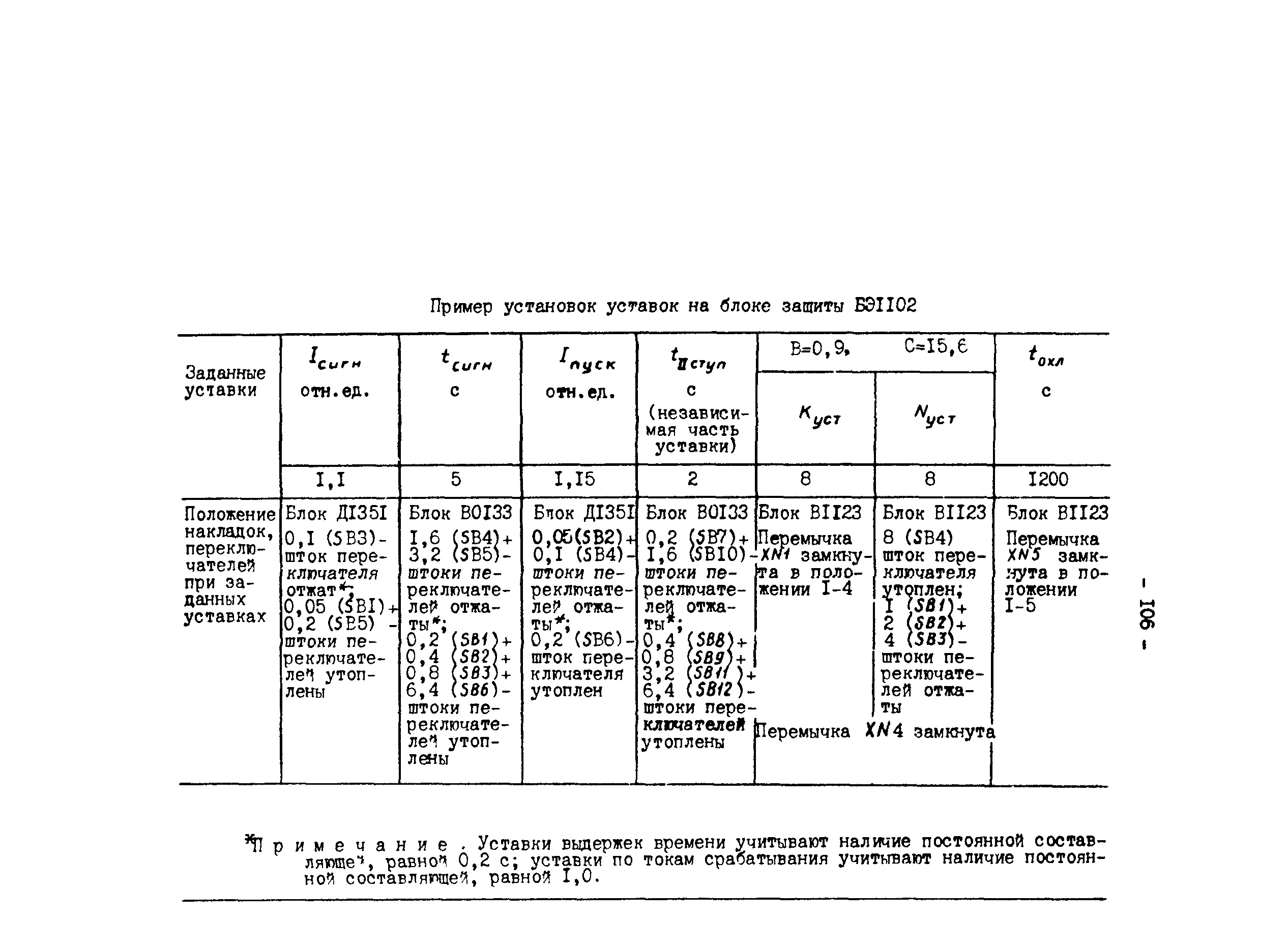

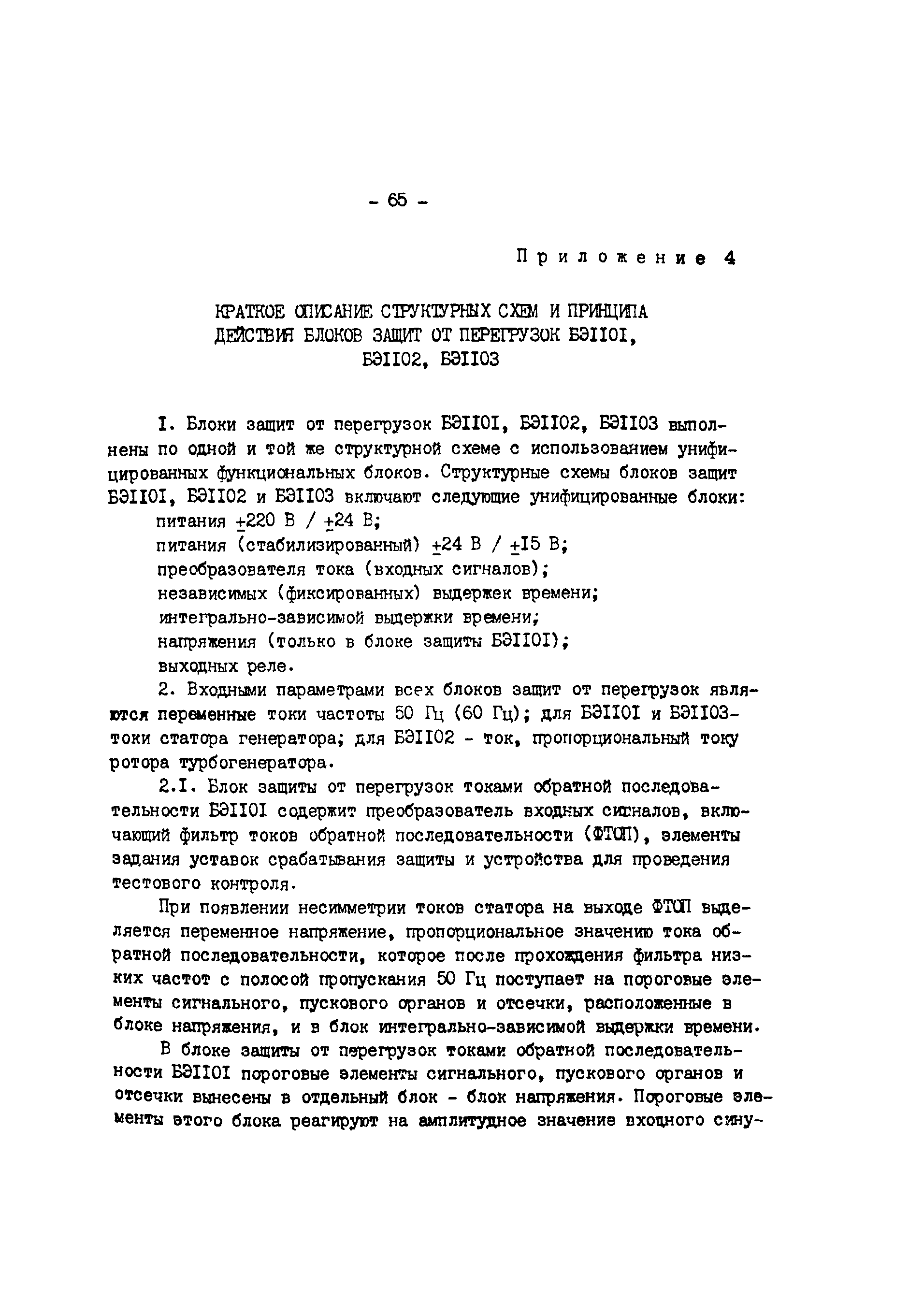

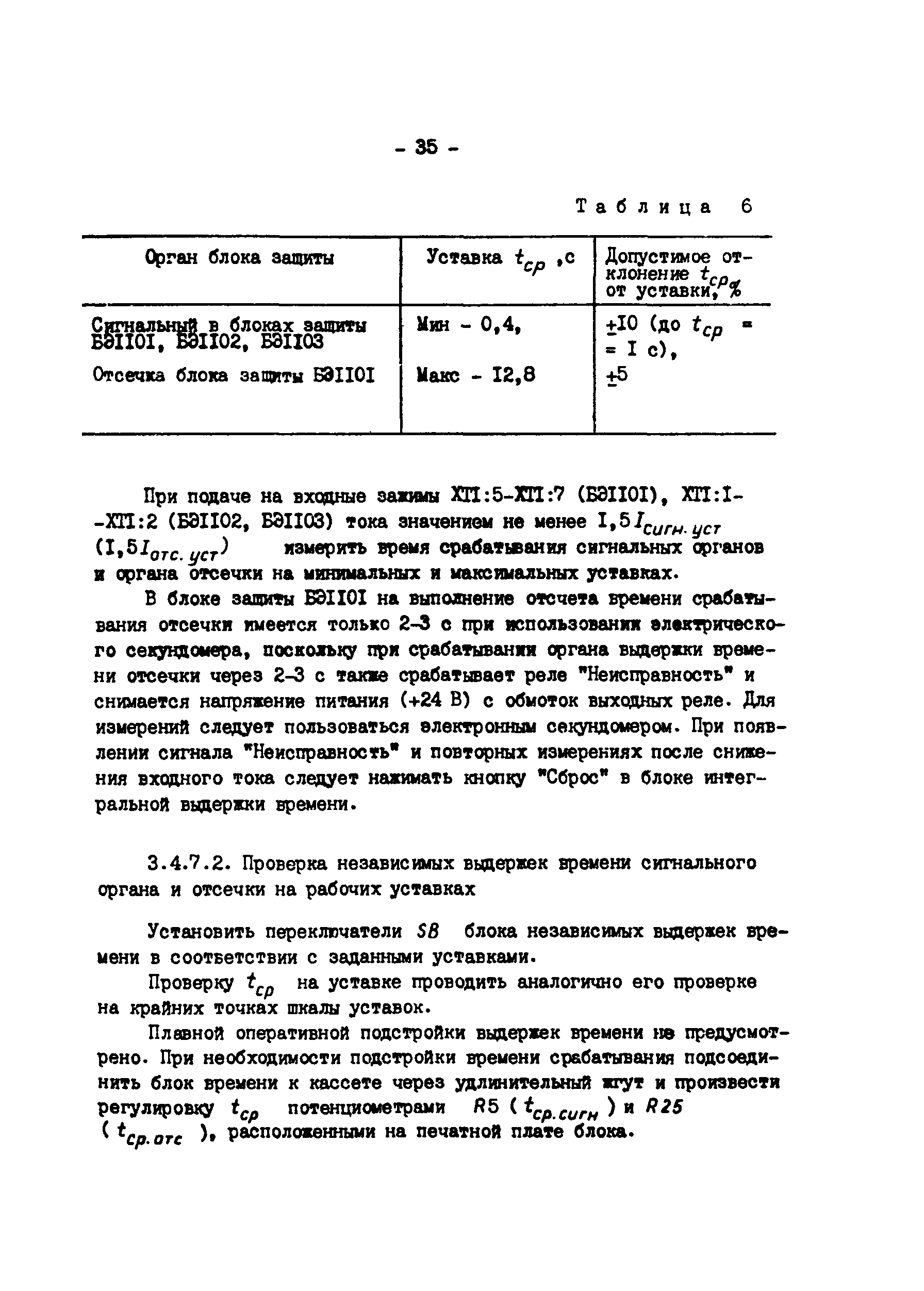

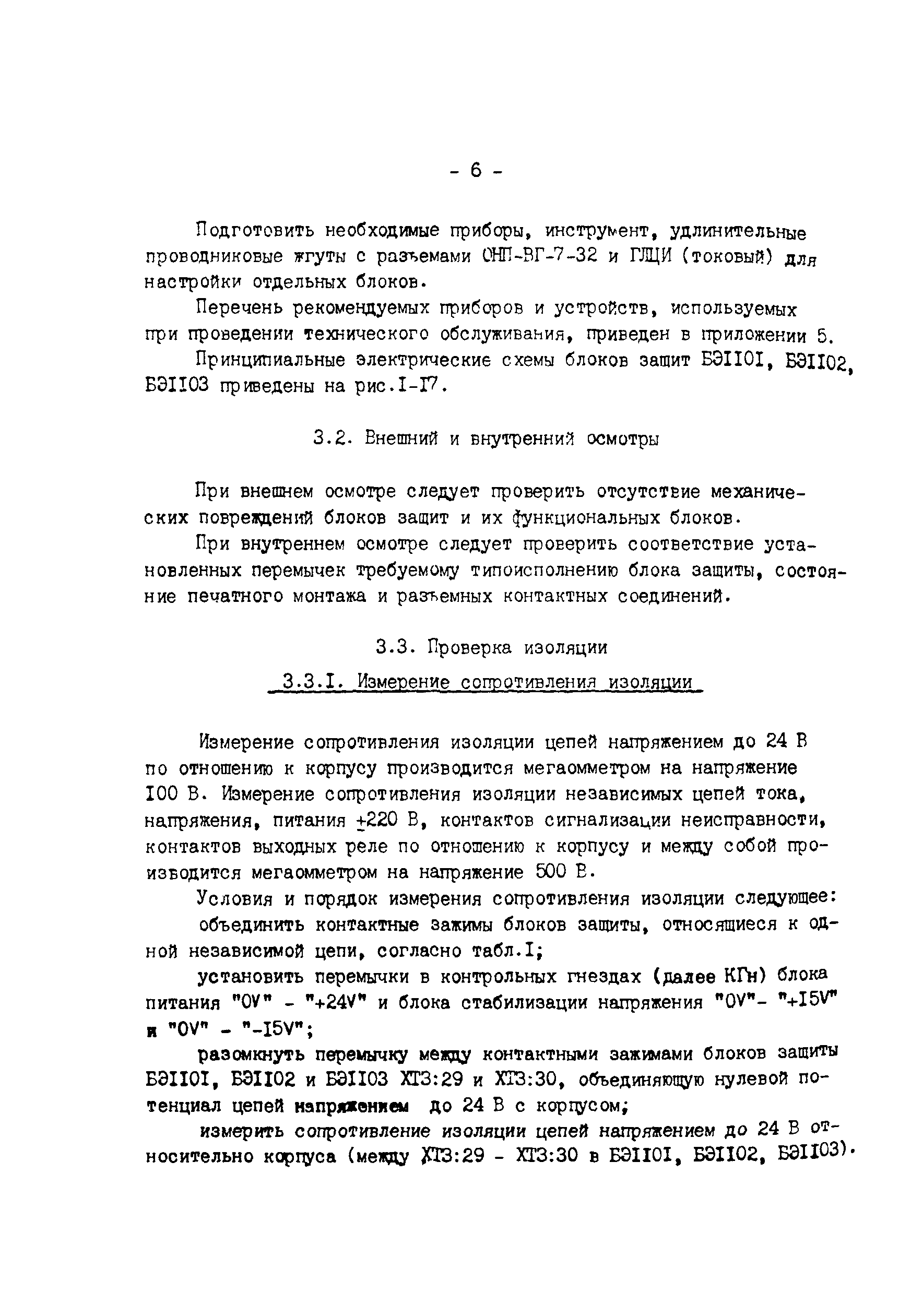

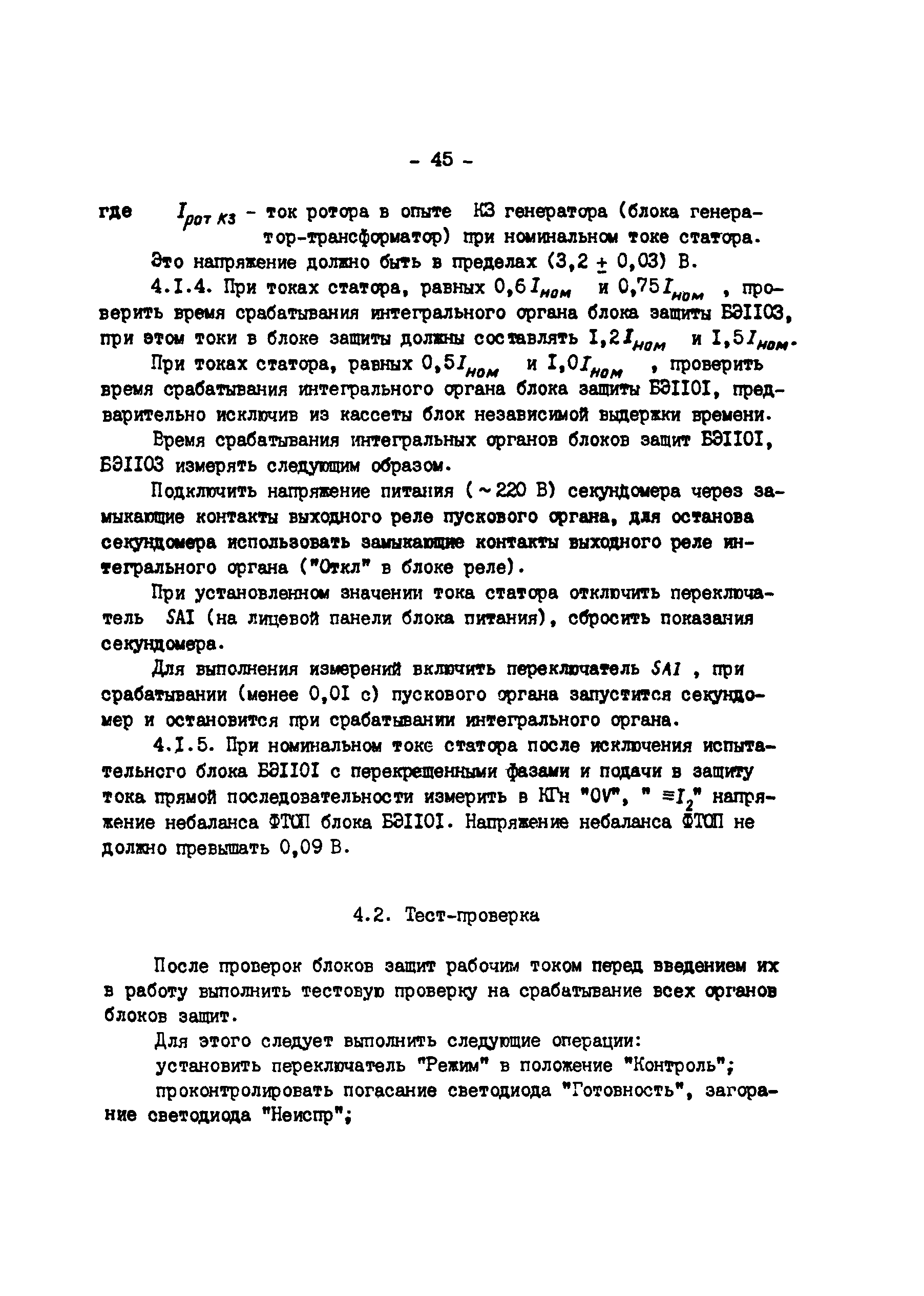

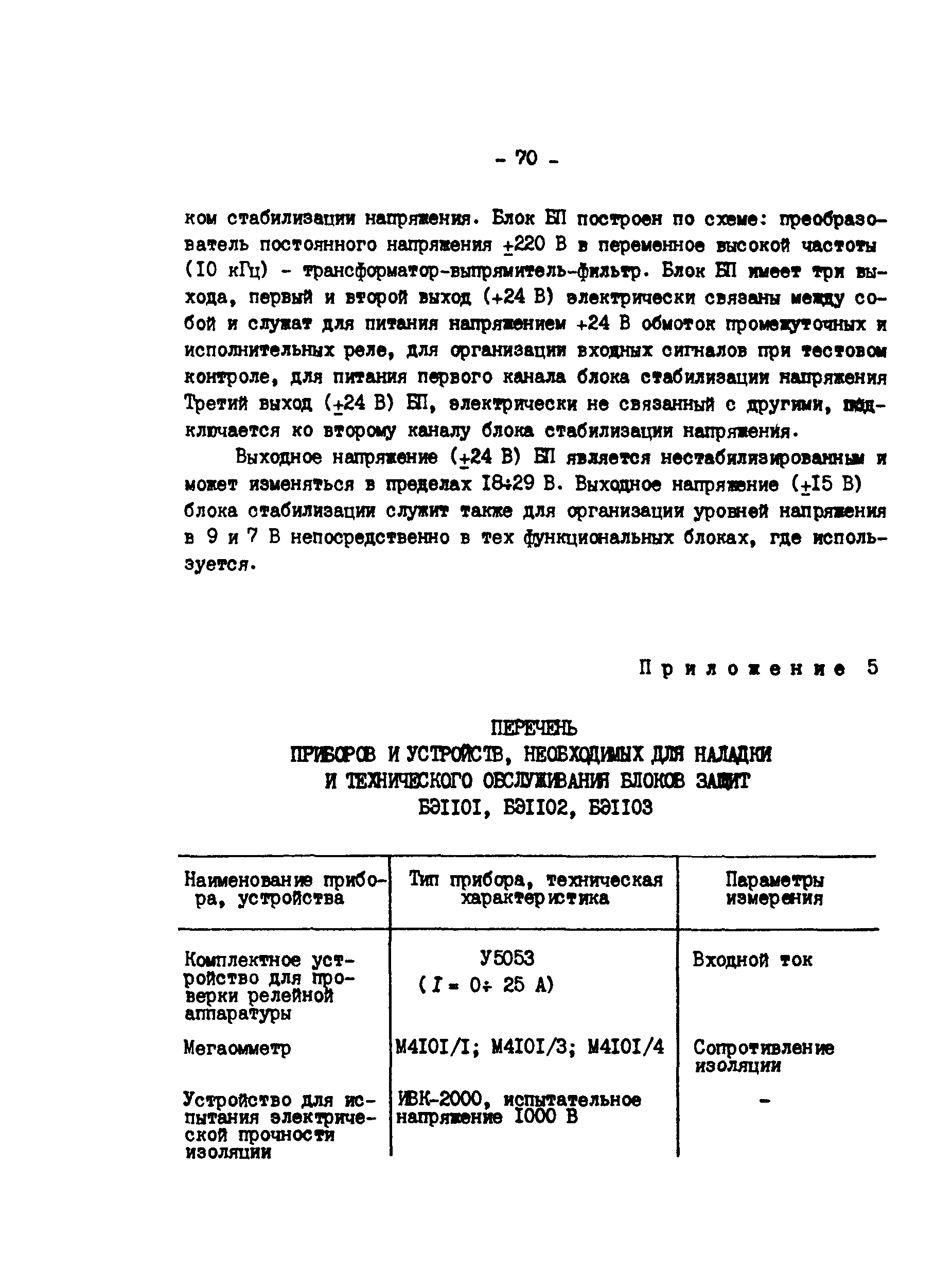

![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/0.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/1.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/2.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/3.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/4.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/5.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/6.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/7.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/8.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/9.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/10.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/11.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/12.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/13.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/14.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/15.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/16.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/17.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/18.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/19.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/20.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/21.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/22.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/23.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/24.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/25.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/26.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/27.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/28.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/29.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/30.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/31.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/32.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/33.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/34.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/35.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/36.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/37.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/38.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/39.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/40.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/41.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/42.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/43.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/44.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/45.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/46.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/47.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/48.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/49.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/50.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/51.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/52.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/53.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/54.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/55.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/56.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/57.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/58.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/59.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/60.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/61.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/62.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/63.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/64.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/65.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/66.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/67.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/68.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/69.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/70.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/71.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/72.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/73.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/74.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/75.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/76.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/77.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/78.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/79.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/80.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/81.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/82.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/83.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/84.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/85.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/86.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/87.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/88.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/89.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/90.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/91.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/92.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/93.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/94.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/95.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/96.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/97.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/98.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/99.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/100.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/101.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/102.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/103.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/104.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/105.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/106.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/107.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/108.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/109.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/110.gif) ![СО 34.45.626](../../../Data2/1/4293853/4293853905.files/111.gif)
|
