ГОСТ 24095-80

Вентили запорные диафрагмовые чугунные. Технические условия

Обозначение:	ГОСТ 24095-80
Обозначение англ:	GOST 24095-80
Статус:	отменен
Название рус.:	Вентили запорные диафрагмовые чугунные. Технические условия
Название англ.:	Cast iron diaphragm stop valves. Technical specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990
Область применения:	Стандарт распространяется на запорные диафрагмовые с защитным покрытием фланцевые чугунные вентили общепромышленного назначения на Рy 1,0 МПа (10 кгс/см2) и Рy 1,6 МПа (16 кгс/см2) Dy от 6 до 50 мм, применяемые на трубопроводах для жидких и газообразных коррозионных сред при температуре от 258К (минус 15°С) до 383К (плюс 110°С), в которых обеспечивается стойкость применения материалов, соприкасающихся со средой. Стандарт не распространяется на вентили для судовых систем.
Оглавление:	1. Исполнения и основные размеры 2. Технические требования 3. Комплектность 4. Правила приемки 5. Методы испытаний 6. Маркировка, упаковка, транспортирование и хранение 7. Гарантии изготовителя

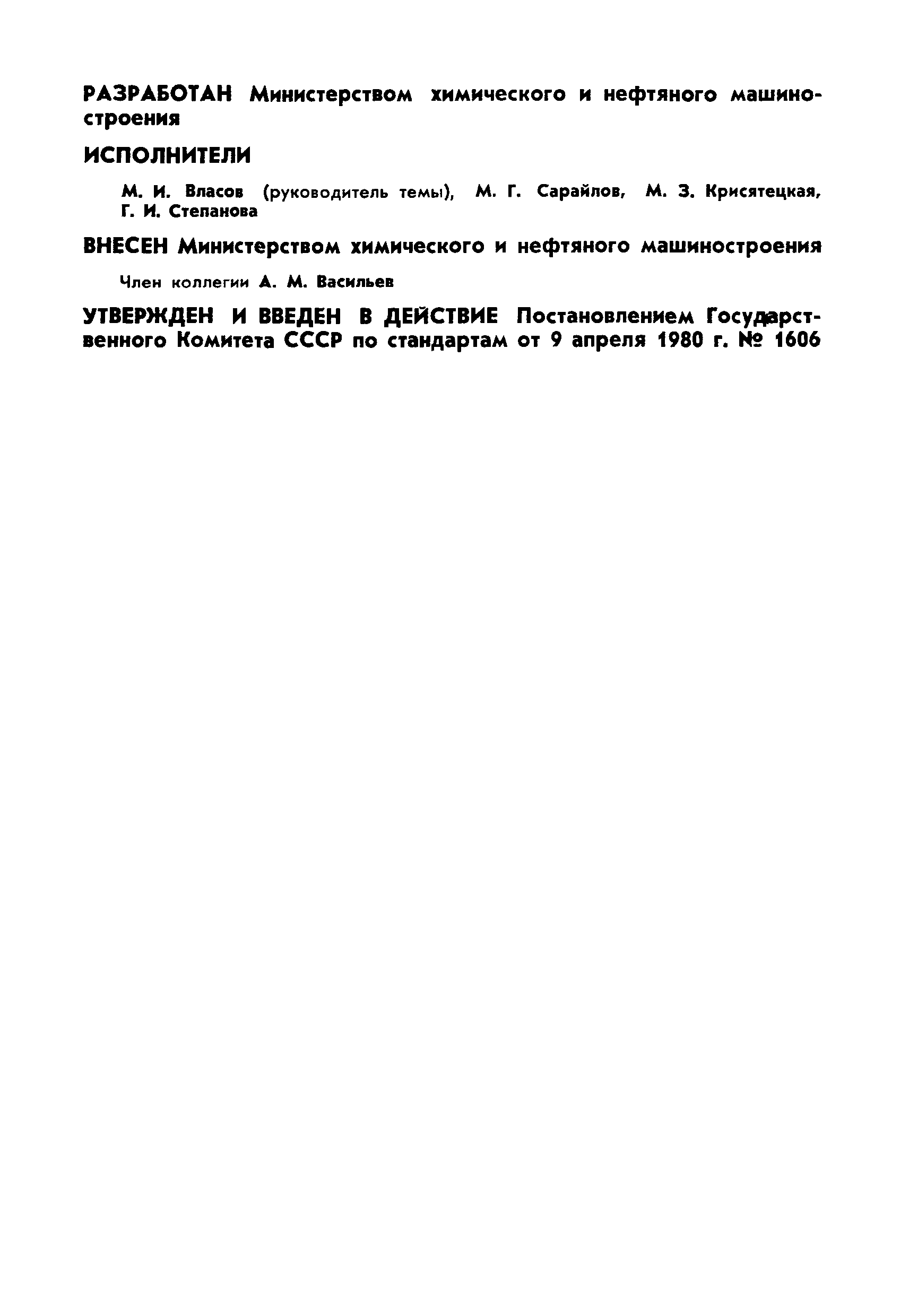

Разработан:	Министерство химического и нефтяного машиностроения
Утверждён:	09.04.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1606)
Издан:	Издательство стандартов (1980 г. )
Расположен в:	Техническая документация
Заменяет собой:	ГОСТ 10.44-71 «Вентили запорные диафрагмовые чугунные. Дополнительные технические требования на продукцию, поставляемую на экспорт и в страны с тропическим климатом» ГОСТ 9660-71 «Вентили запорные диафрагмовые чугунные» ГОСТ 11936-71 «Корпусы чугунные для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11943-71 «Кольца для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11937-71 «Крестовины чугунные для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11938-71 «Крышки чугунные для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11939-71 «Втулки резьбовые для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11940-71 «Шпиндели для диафрагмовых вентилей. Конструкция и основные размеры» ГОСТ 11941-71 «Втулки для крепления диафрагм. Конструкция и основные размеры» ГОСТ 11942-71 «Диафрагмы из неметаллических материалов. Конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 4666-75 «Арматура трубопроводная. Маркировка и отличительная окраска» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» СТ СЭВ 254-76 «Соединения трубопроводов и арматура. Проходы условные» ГОСТ 10356-63 «Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения»
