Скачать ГОСТ 19.003-80 Единая система программной документации. Схемы алгоритмов и программ. Обозначения условные графические

Дата актуализации: 10.08.2017

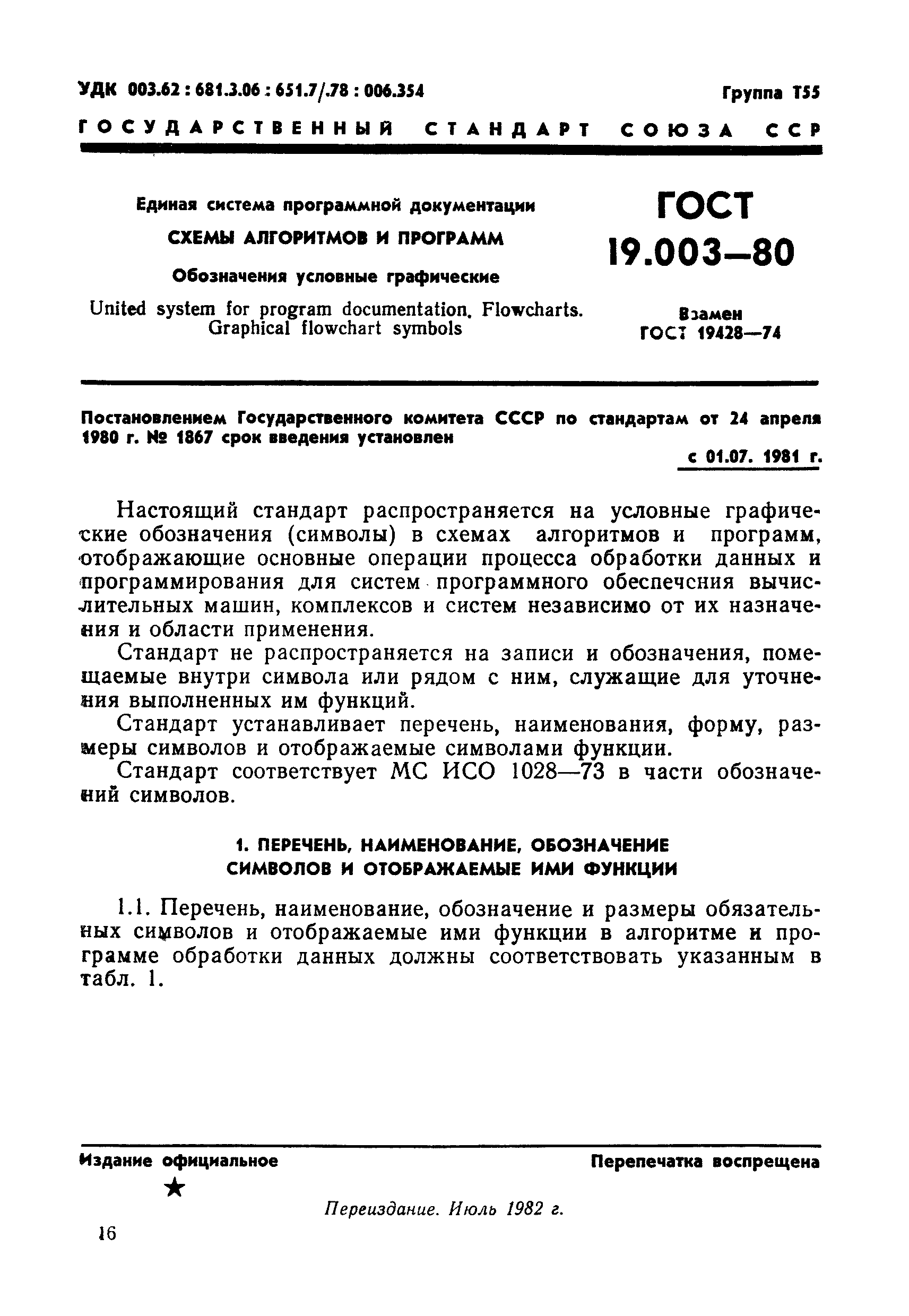

ГОСТ 19.003-80

Единая система программной документации. Схемы алгоритмов и программ. Обозначения условные графические

Обозначение: ГОСТ 19.003-80
Обозначение англ: GOST 19.003-80
Статус:заменен
Название рус.:Единая система программной документации. Схемы алгоритмов и программ. Обозначения условные графические
Название англ.:United system for program documentation. Flowcharts. Graphical flowchart symbols
Дата добавления в базу:12.02.2016
Дата актуализации:05.05.2017
Дата введения:01.01.1992
Область применения:Стандарт распространяется на условные графические обозначения (символы) в схемах алгоритмов и программ, отображающие основные операции процесса обработки данных и программирования для систем программного обеспечения вычислительных машин, комплексов и систем независимо от их назначения и области применения. Стандарт не распространяется на записи и обозначения, помещаемые внутри символа или рядом с ним, служащие для уточнения выполненных им функций. Стандарт устанавливает перечень, наименования, форму, размеры символов и отображаемые символами функции.

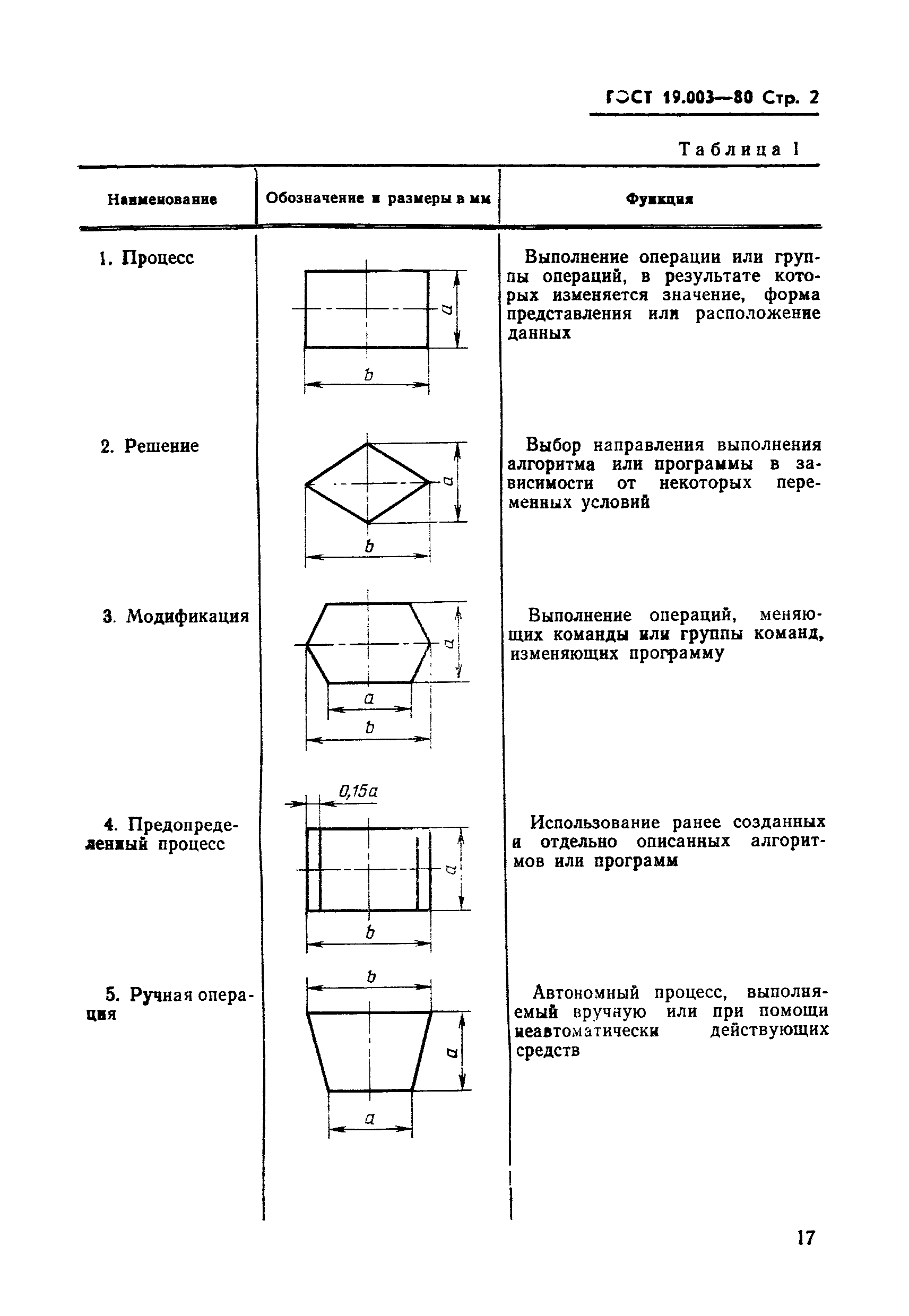

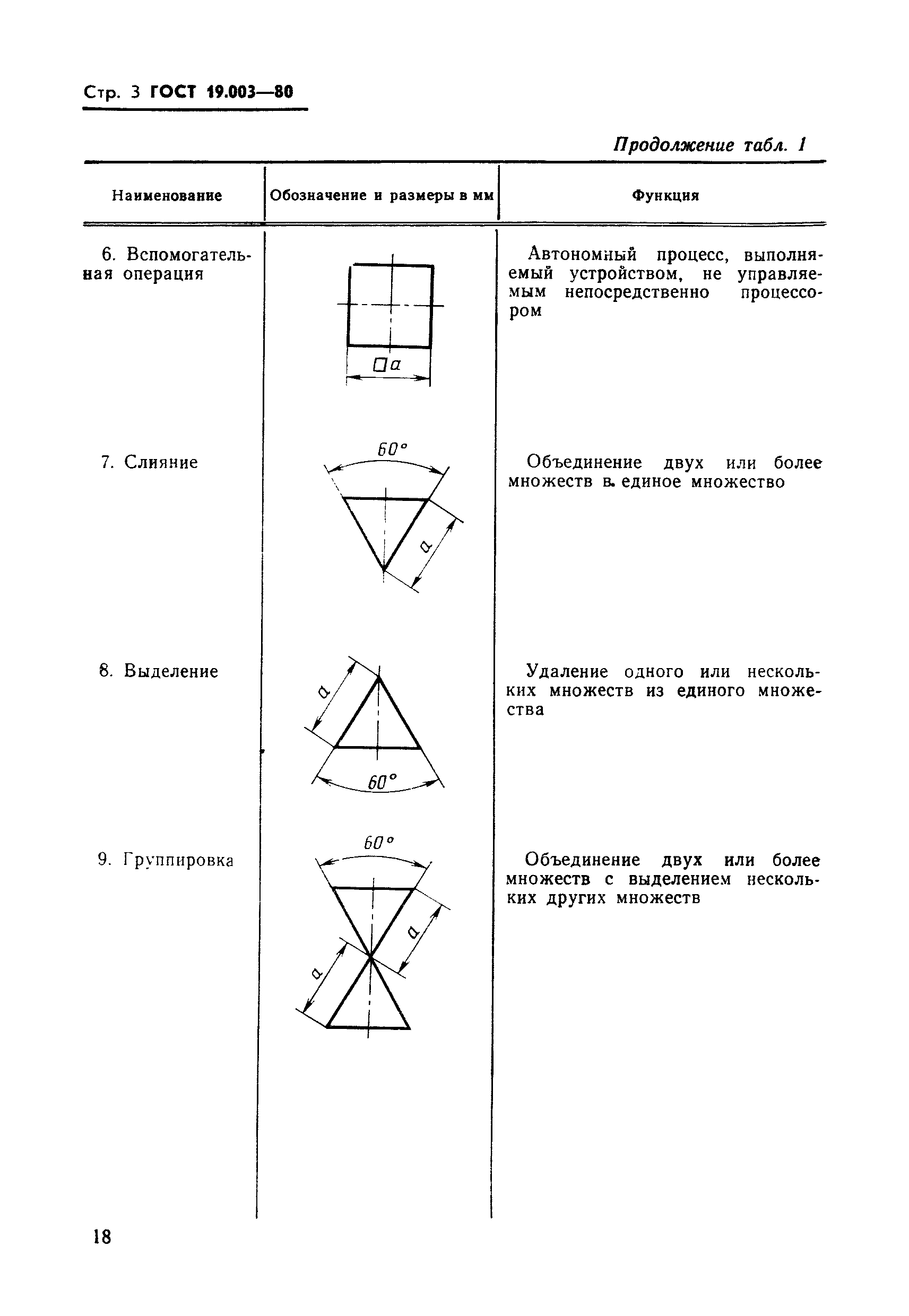

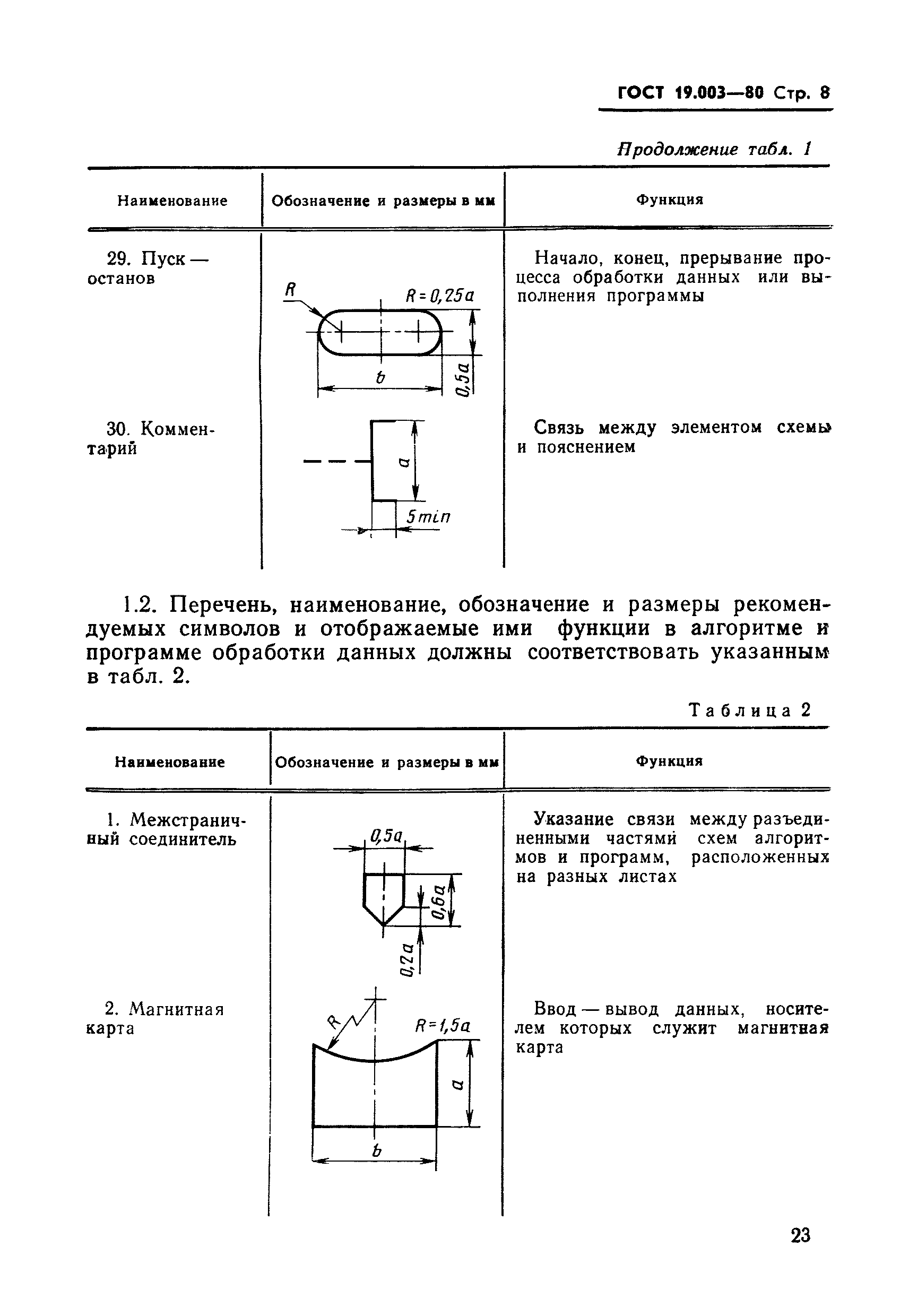

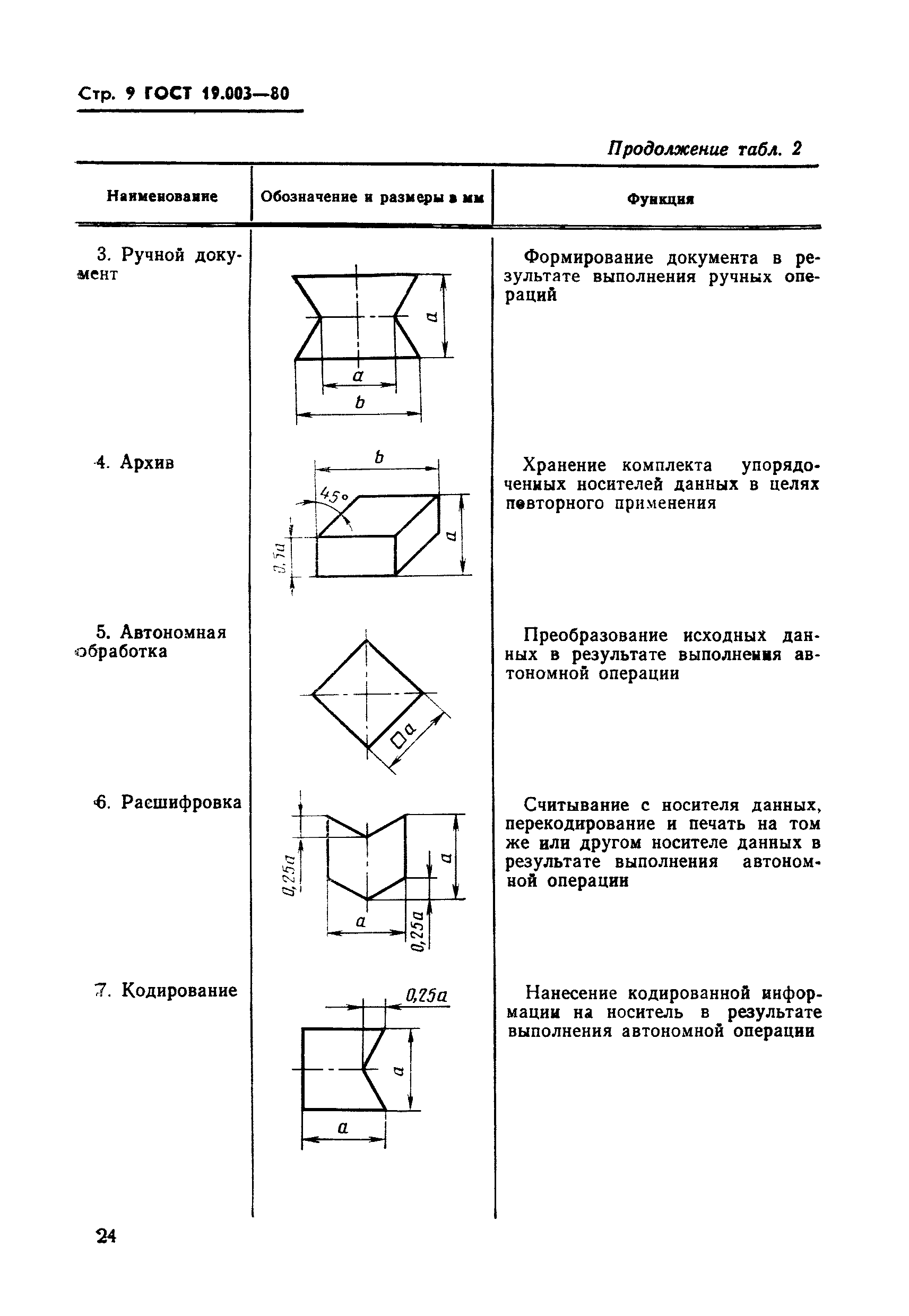

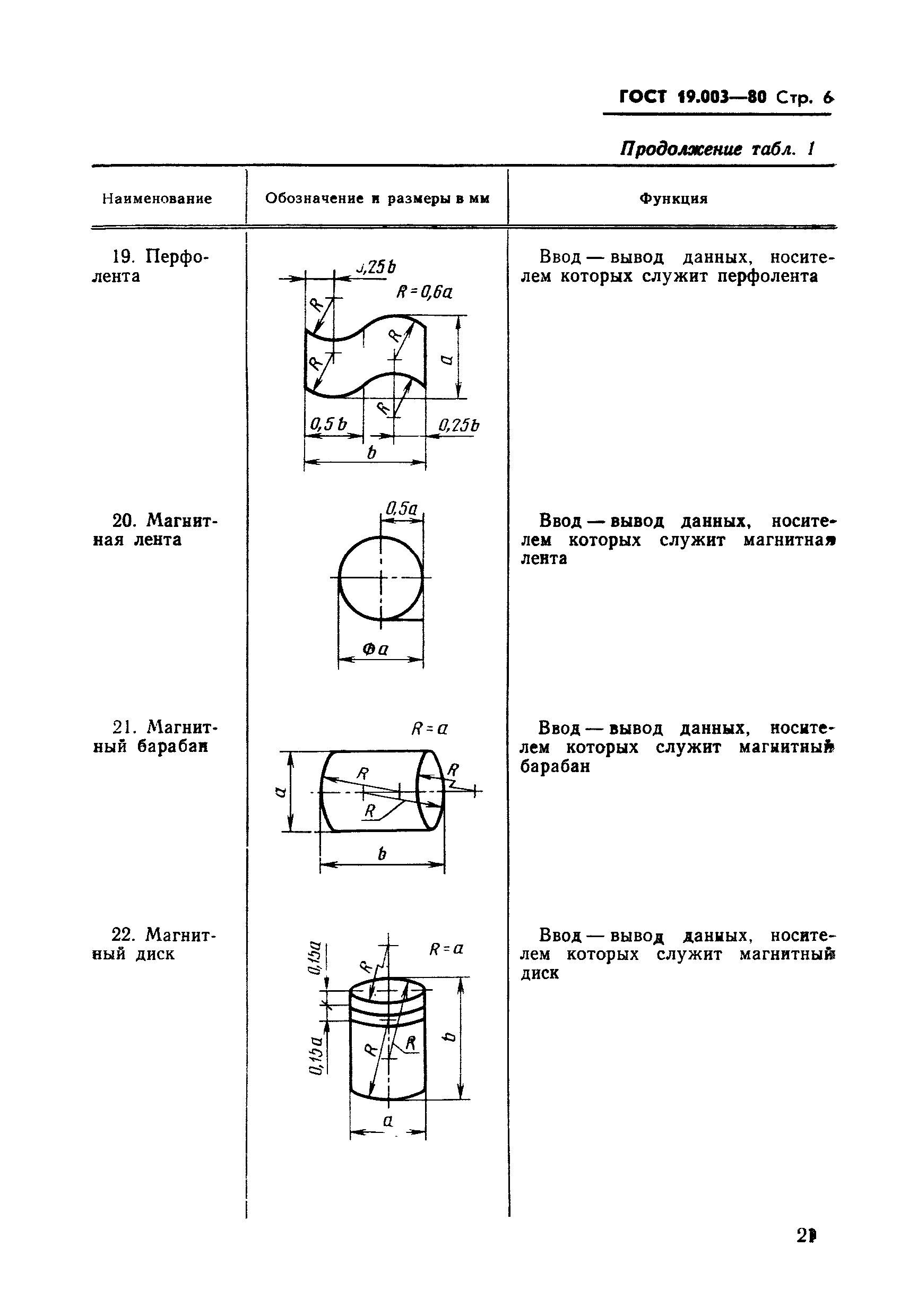

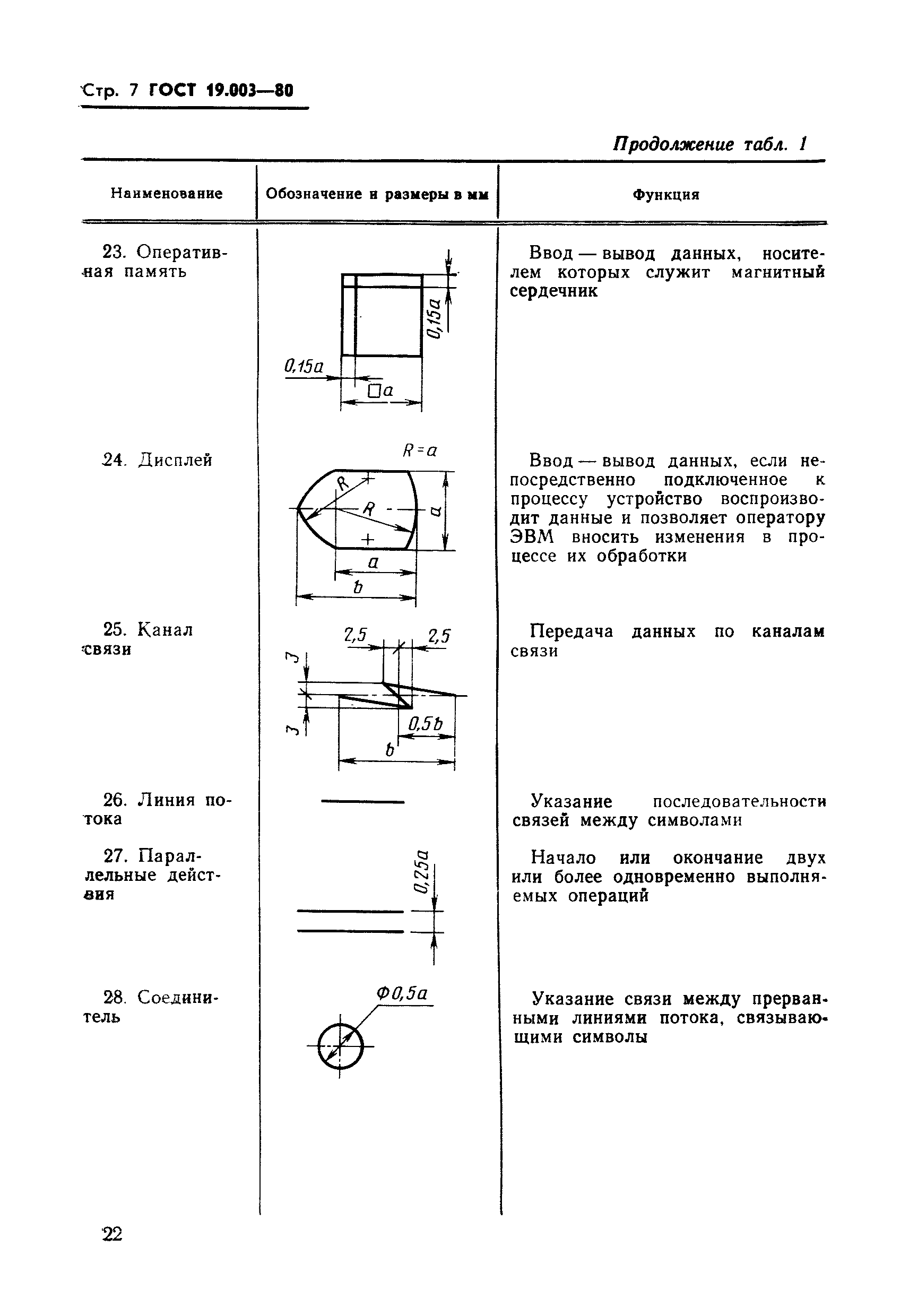

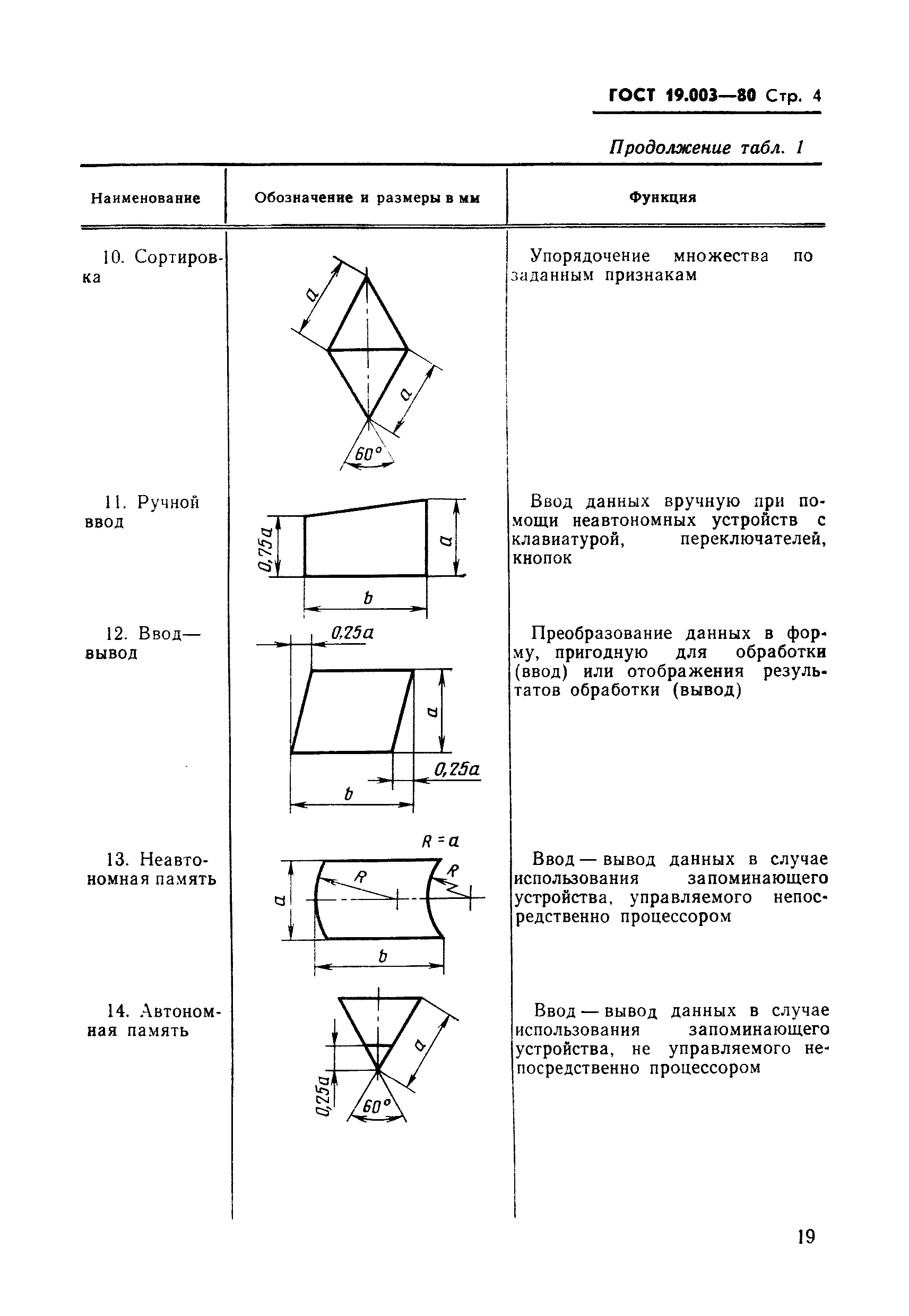

Оглавление:1. Перечень, наименование, обозначение символов и отображаемые ими функции

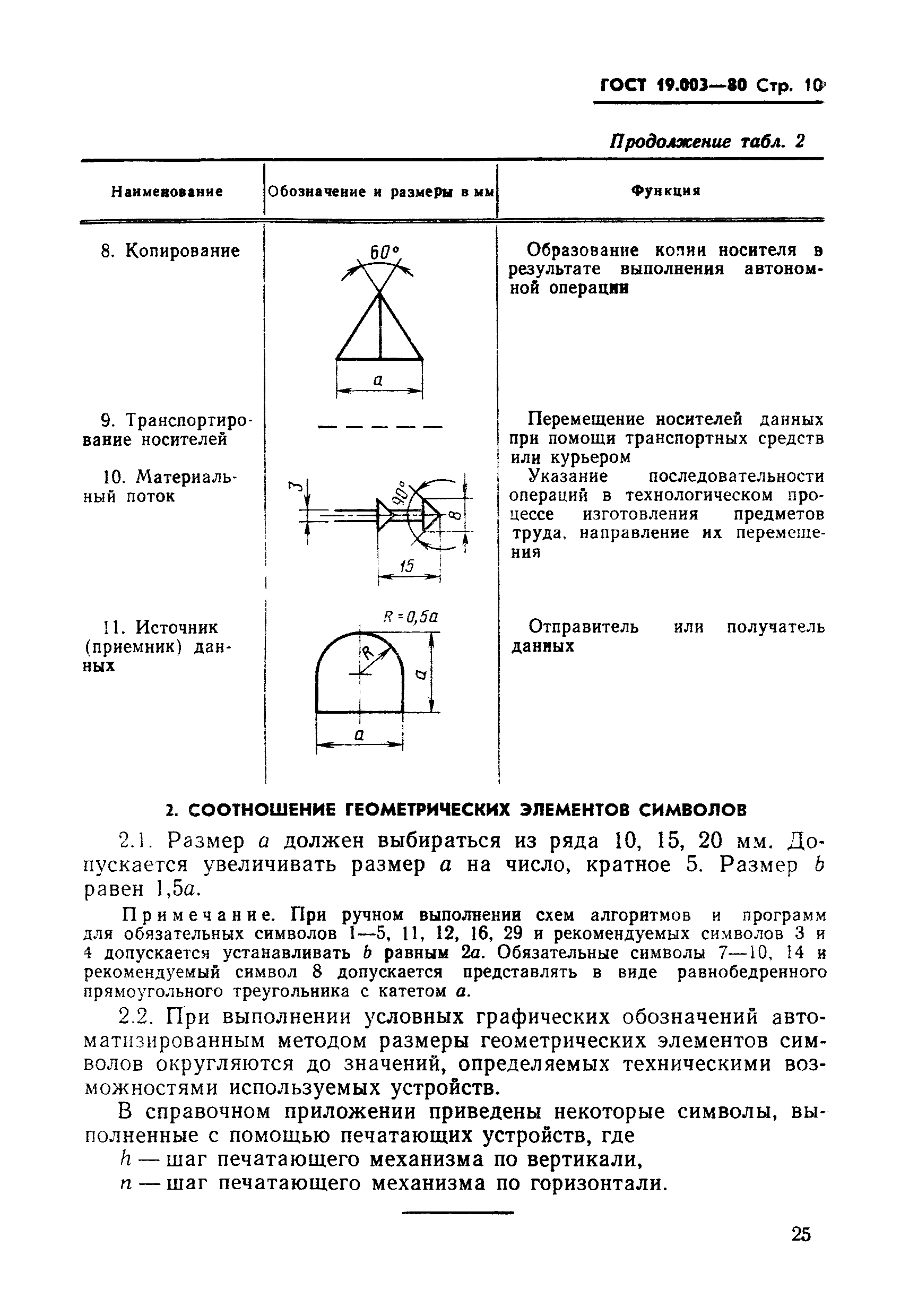

2. Соотношение геометрических элементов символов

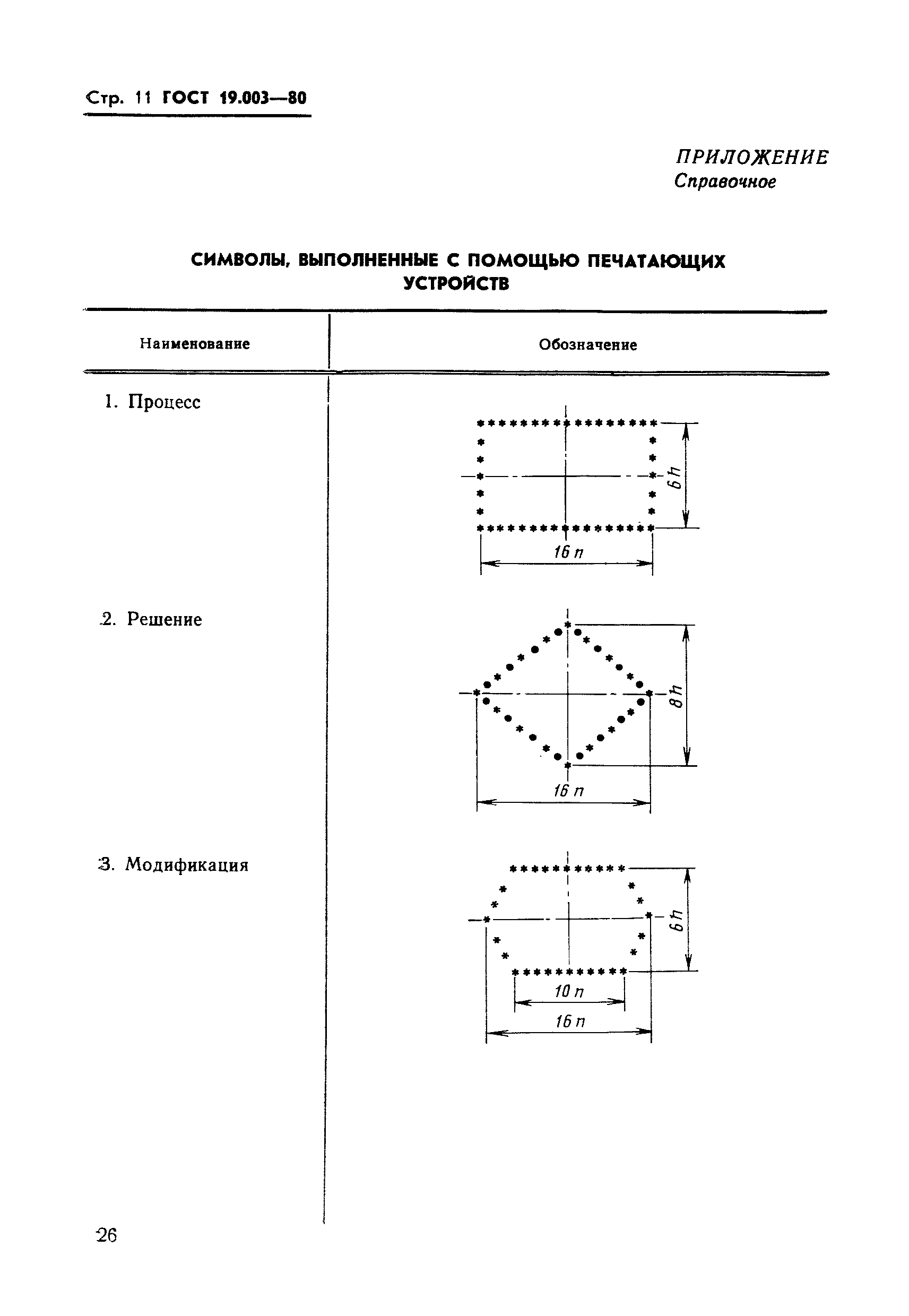

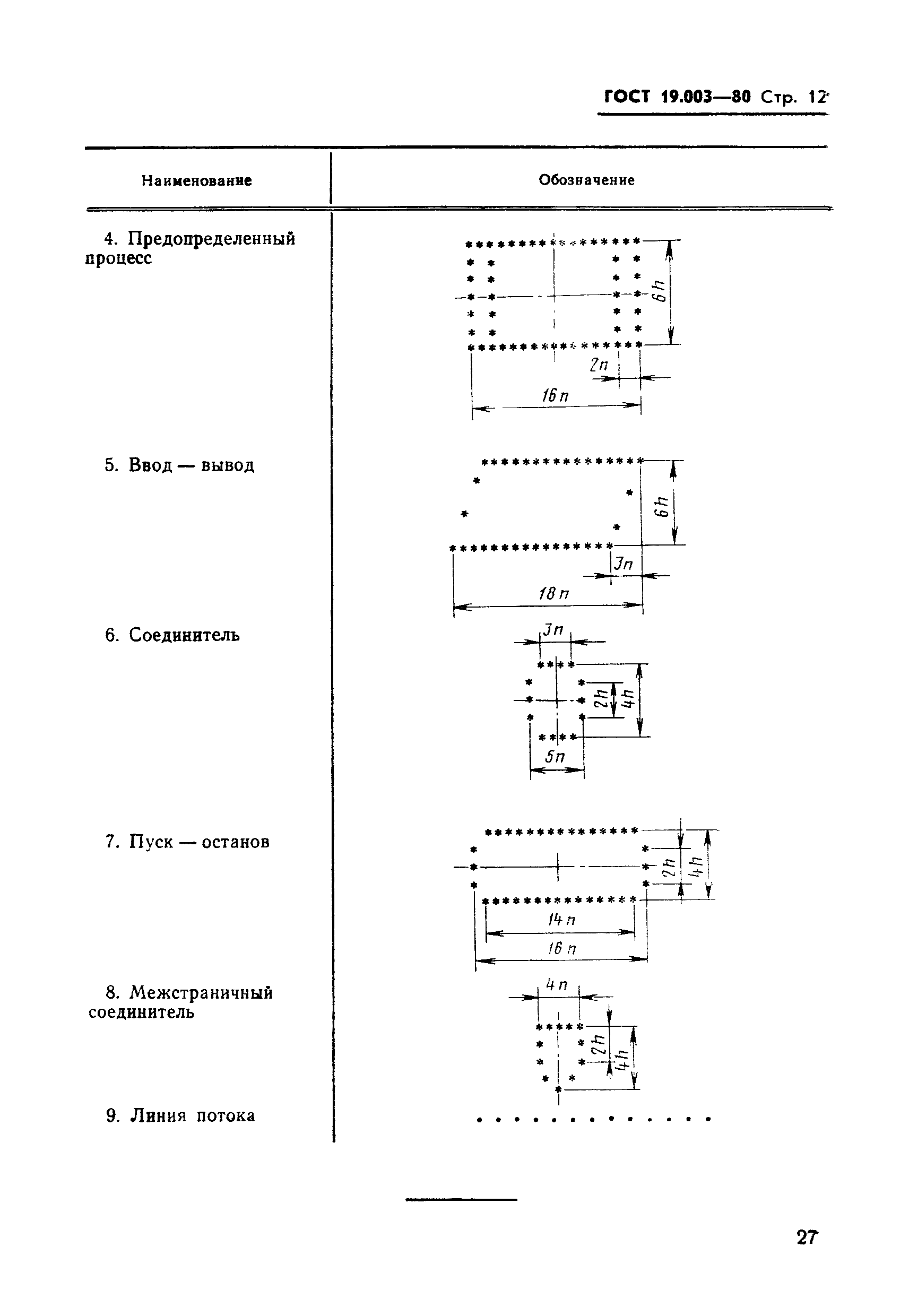

Приложение (справочное) Символы, выполненные с помощью печатающих устройств
Утверждён:24.04.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1867)
Издан: Издательство стандартов (1982 г. )
Расположен в:Техническая документация
Заменяет собой:
  • ГОСТ 19428-74 «Обработка данных и программирование. Схема алгоритмов и программ. Обозначения условные графические»
Чем заменён:
ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80ГОСТ 19.003-80
