СО 34.35.666

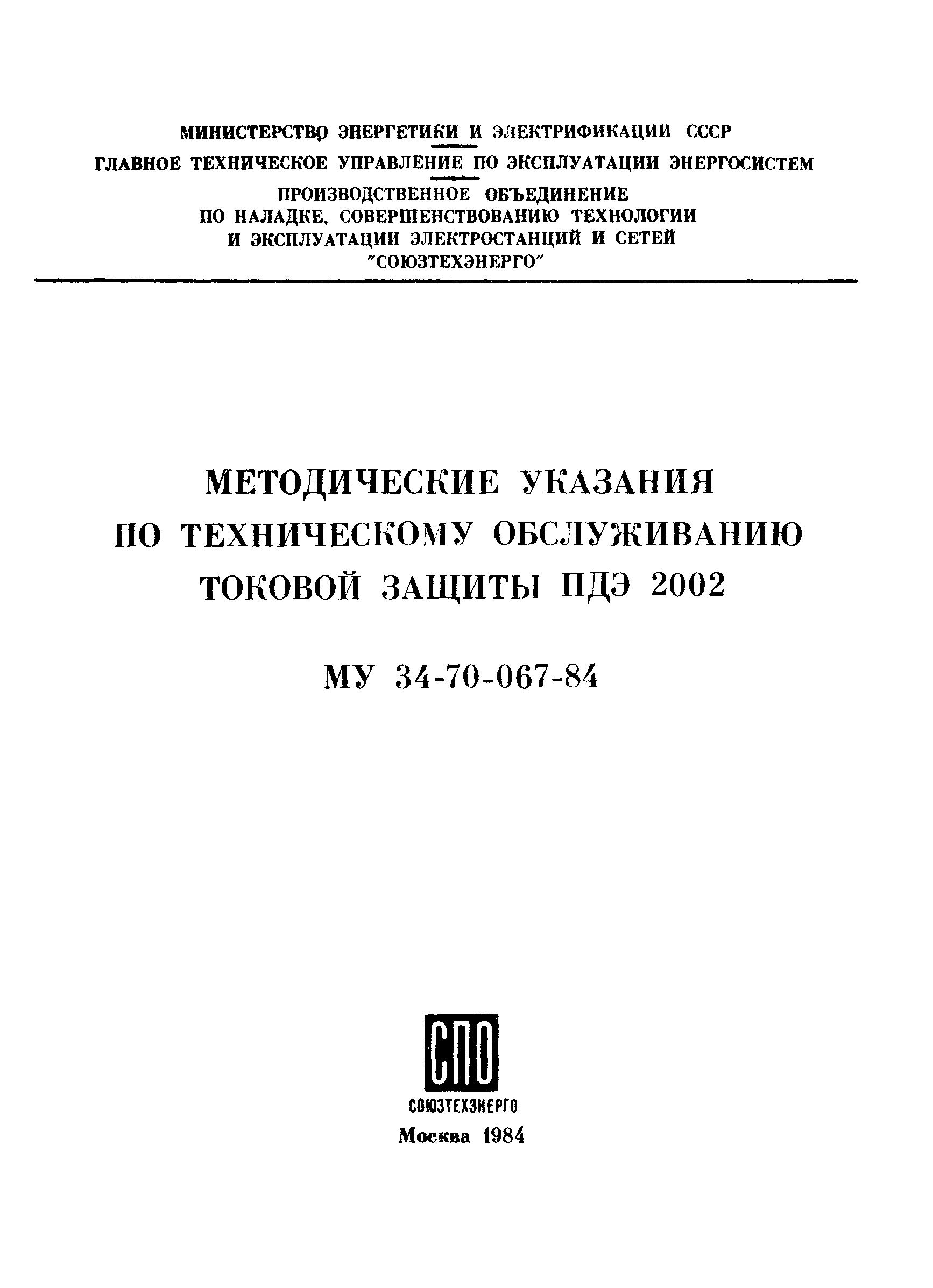

Методические указания по техническому обслуживанию токовой защиты ПДЭ 2002

Обозначение:	СО 34.35.666
Обозначение англ:	SO 34.35.666
Статус:	действует
Название рус.:	Методические указания по техническому обслуживанию токовой защиты ПДЭ 2002
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	В указаниях приведены технические данные, методика проверки, а также рекомендации по техническому обслуживанию токовой защиты ПДЭ 2002. Методические указания предназначены для инженерно-технических работников, занимающихся обслуживанием устройств релейной защиты.

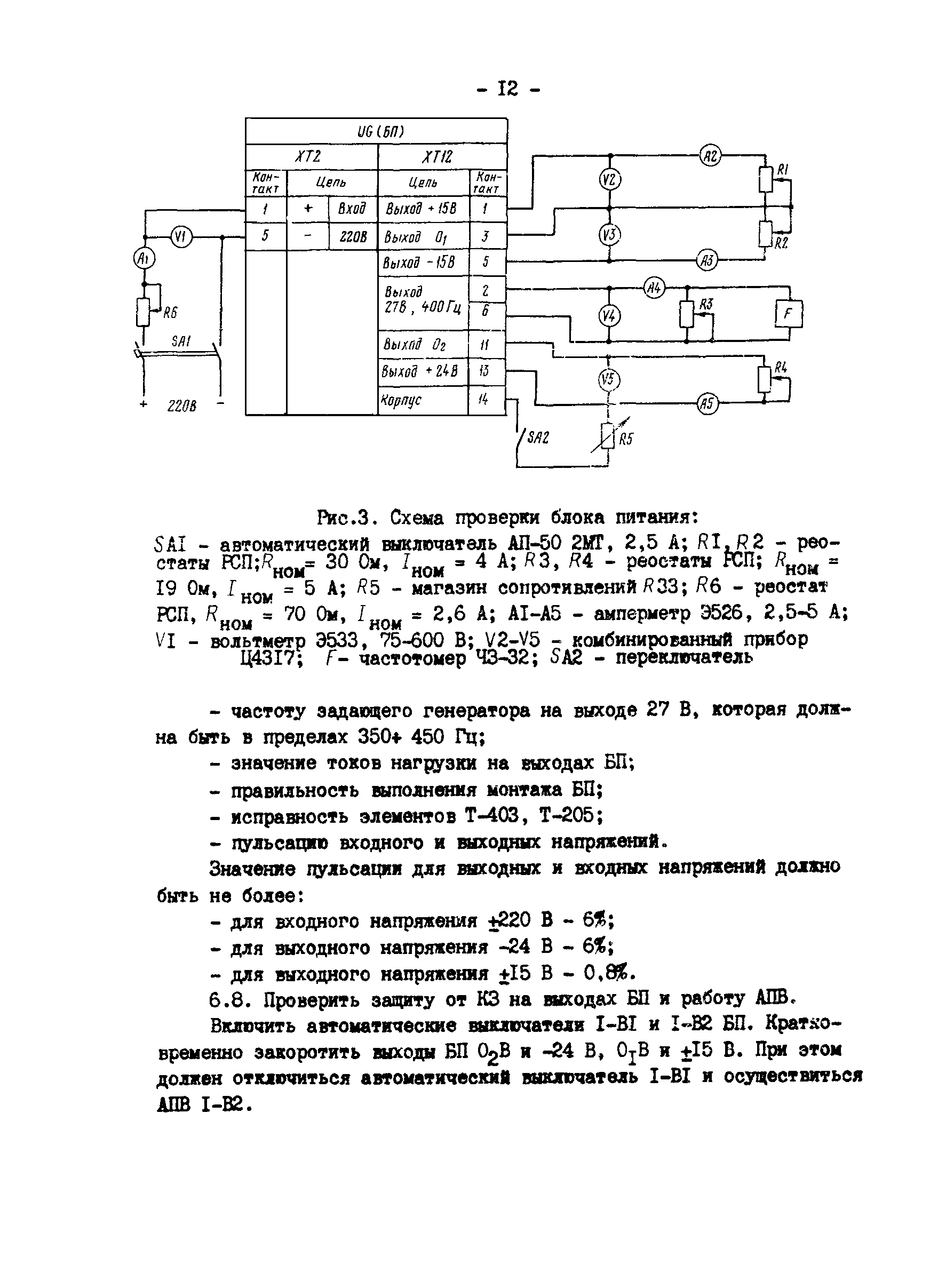

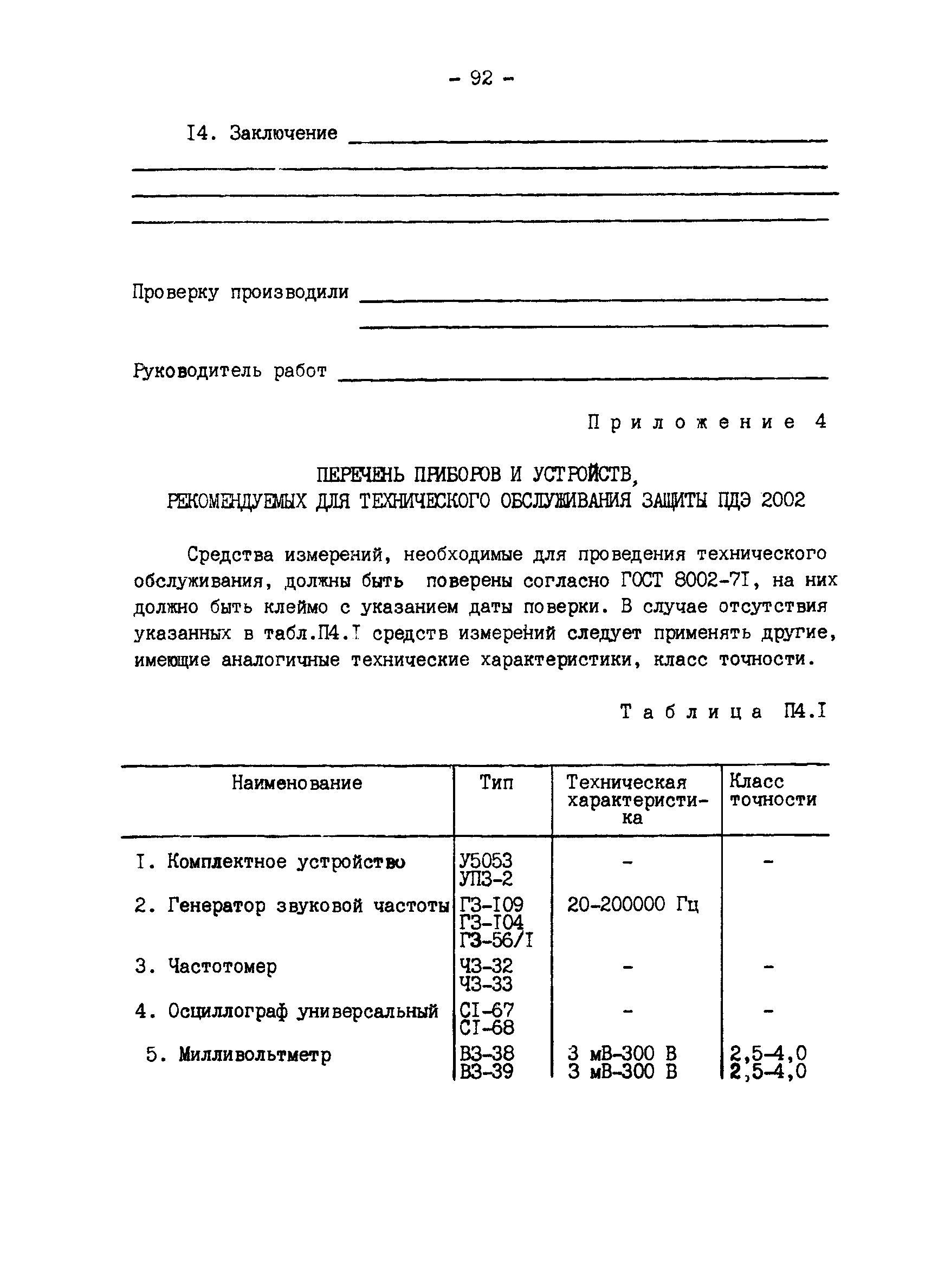

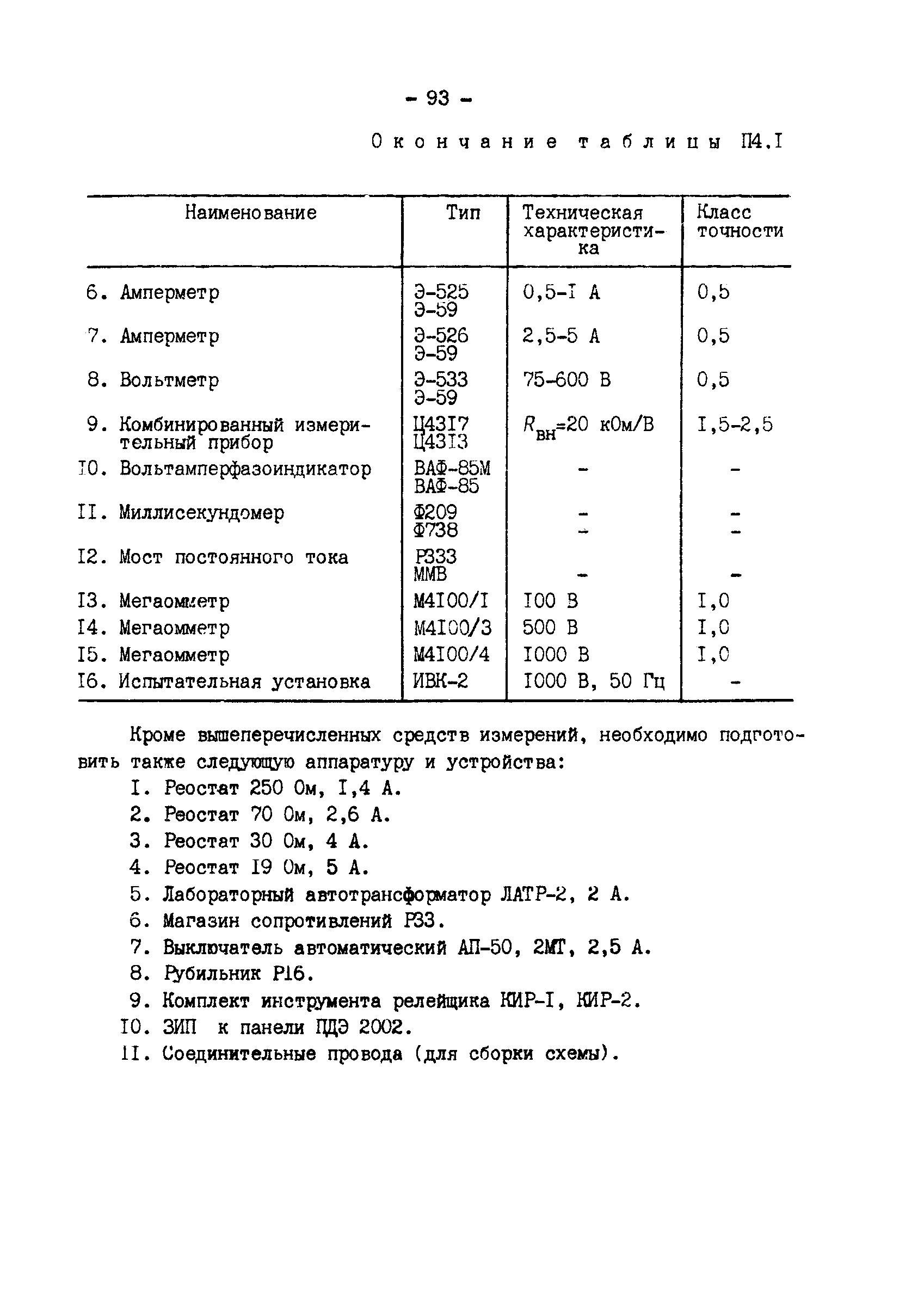

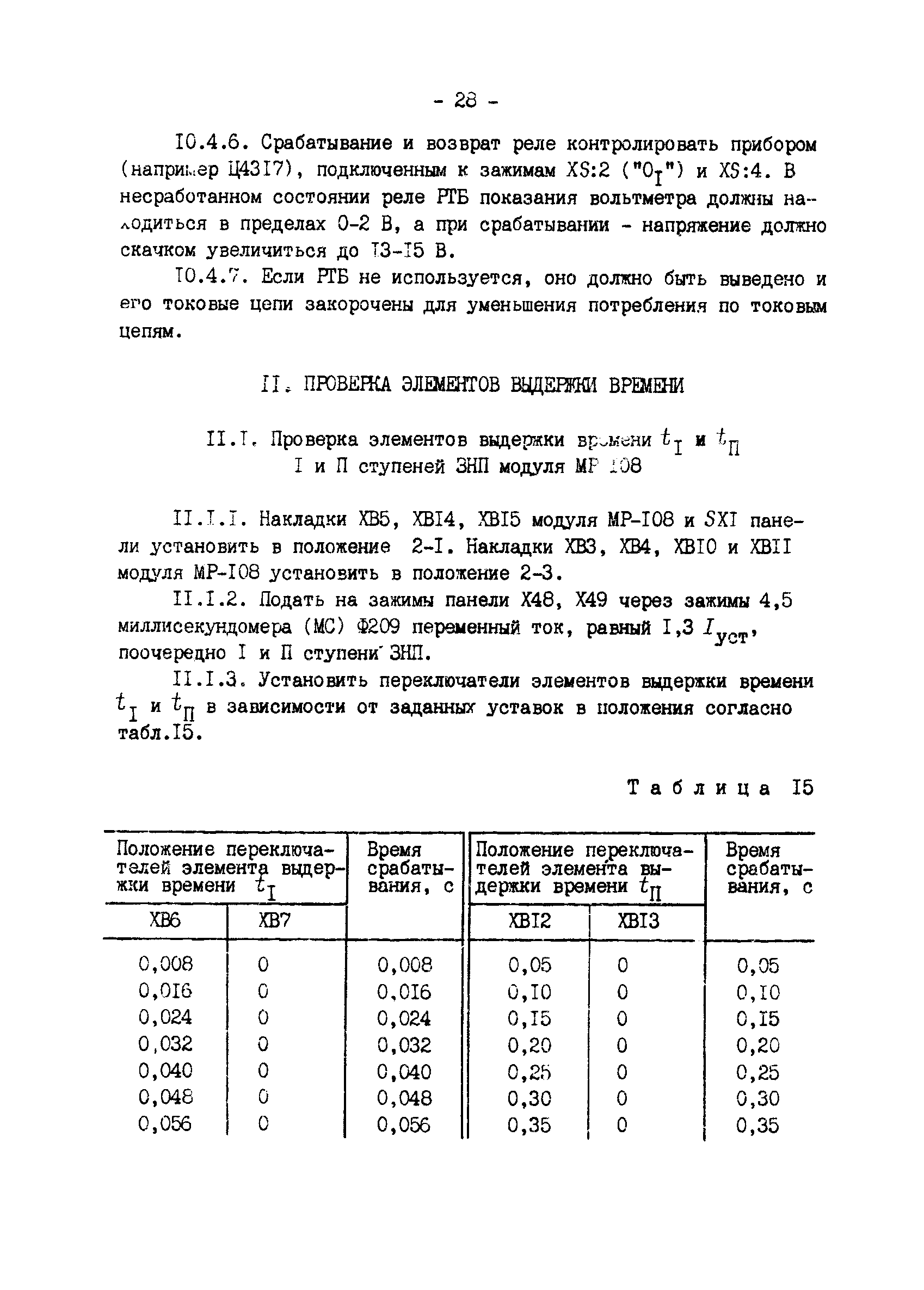

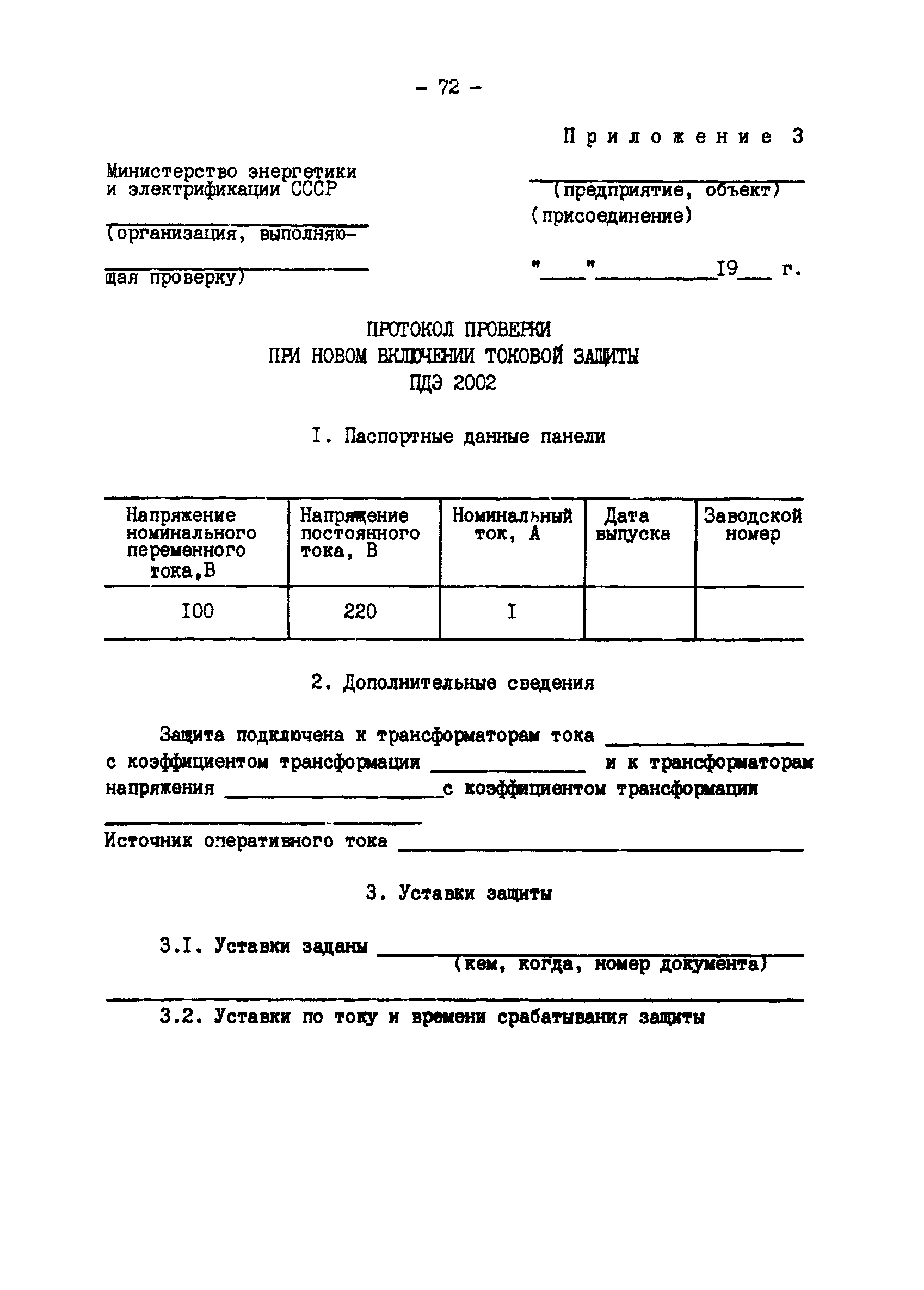

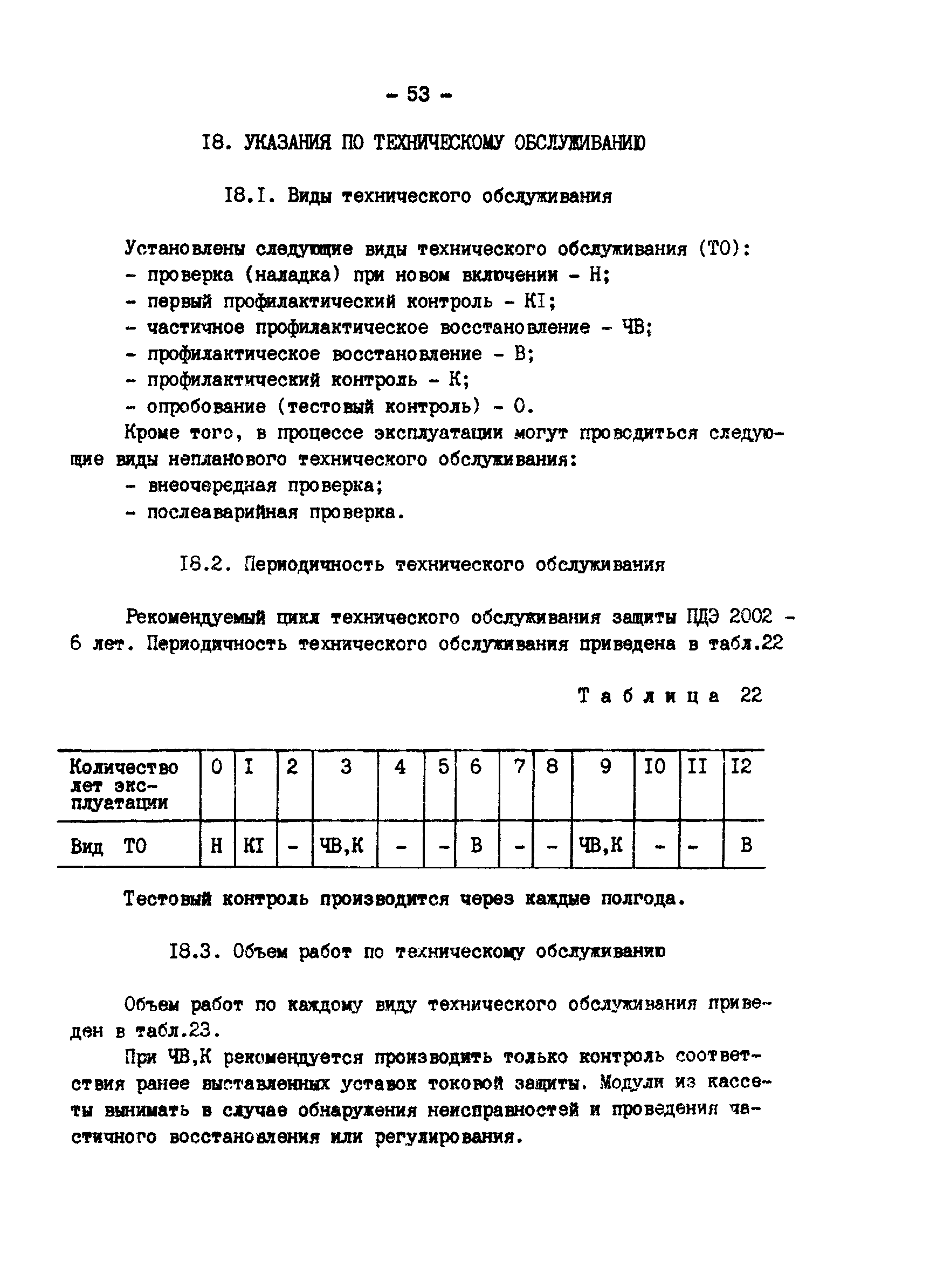

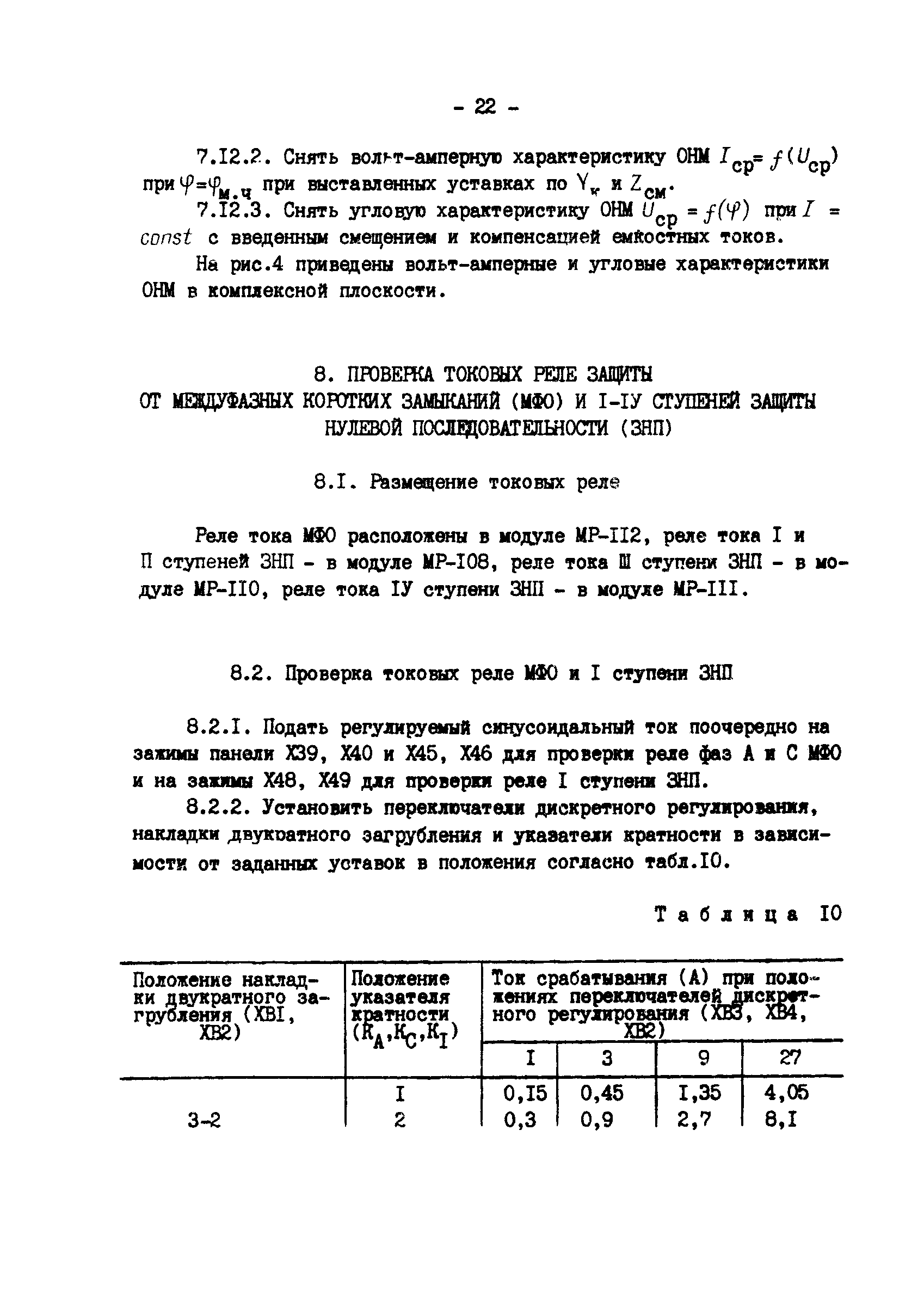

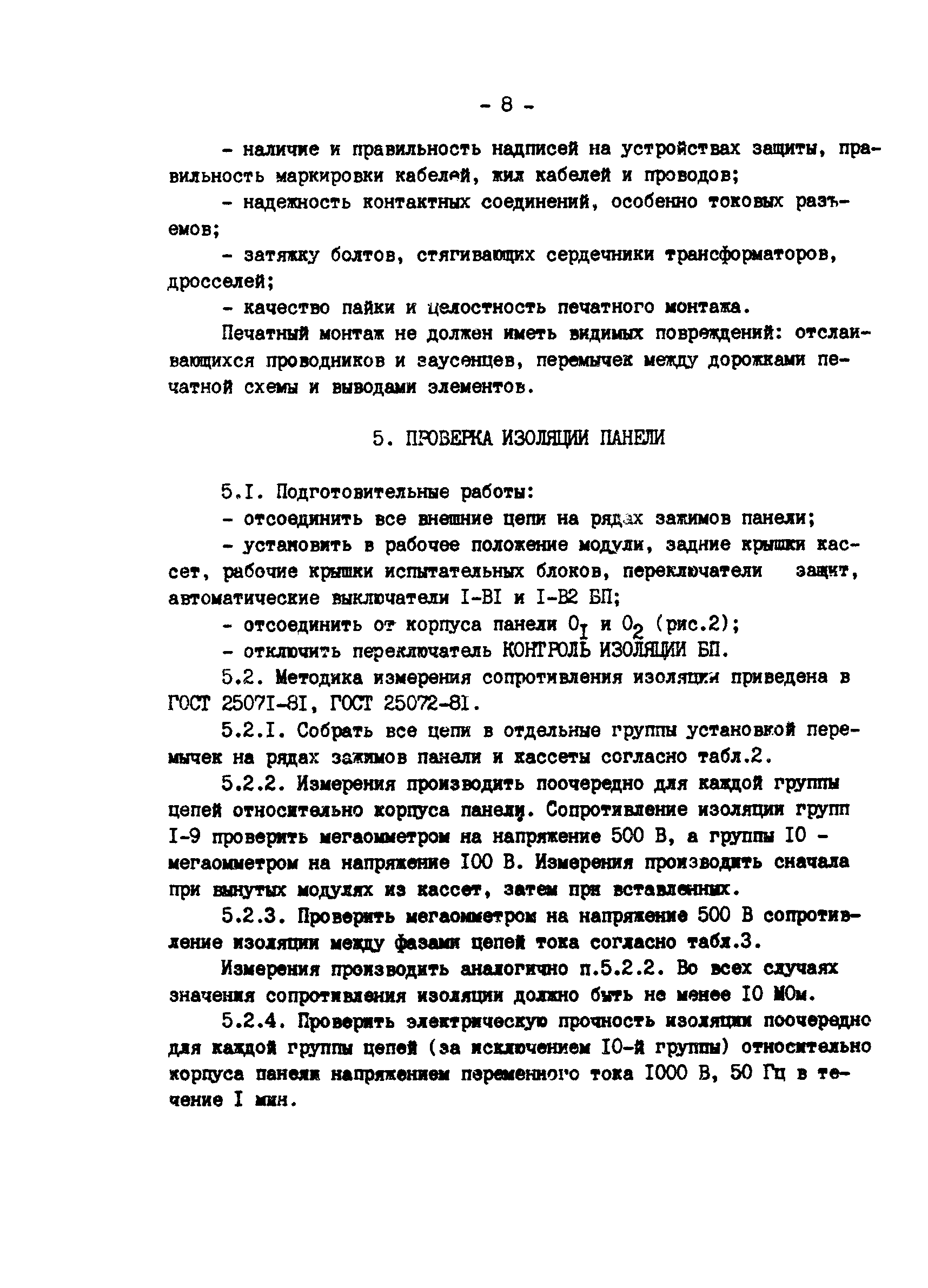

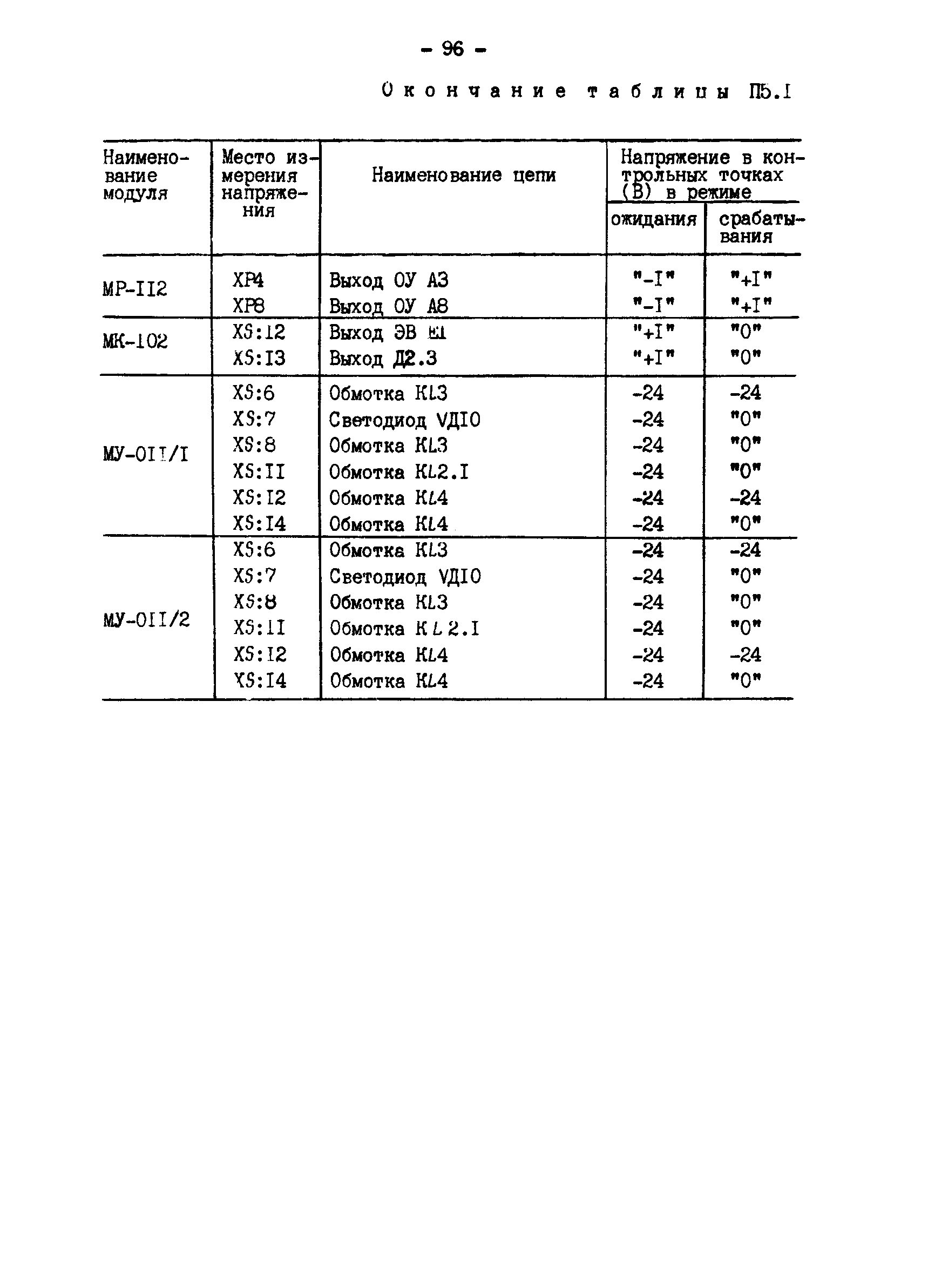

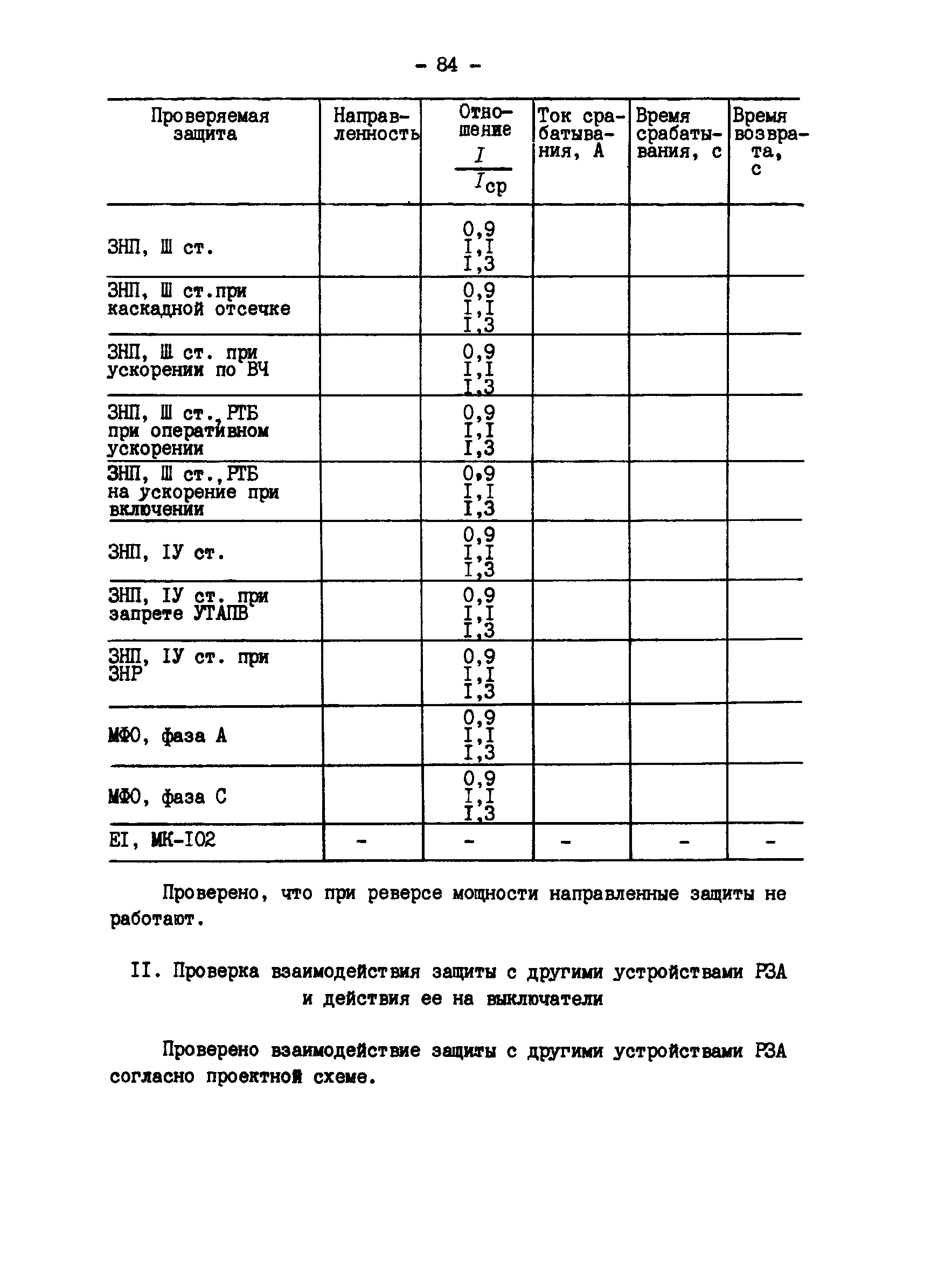

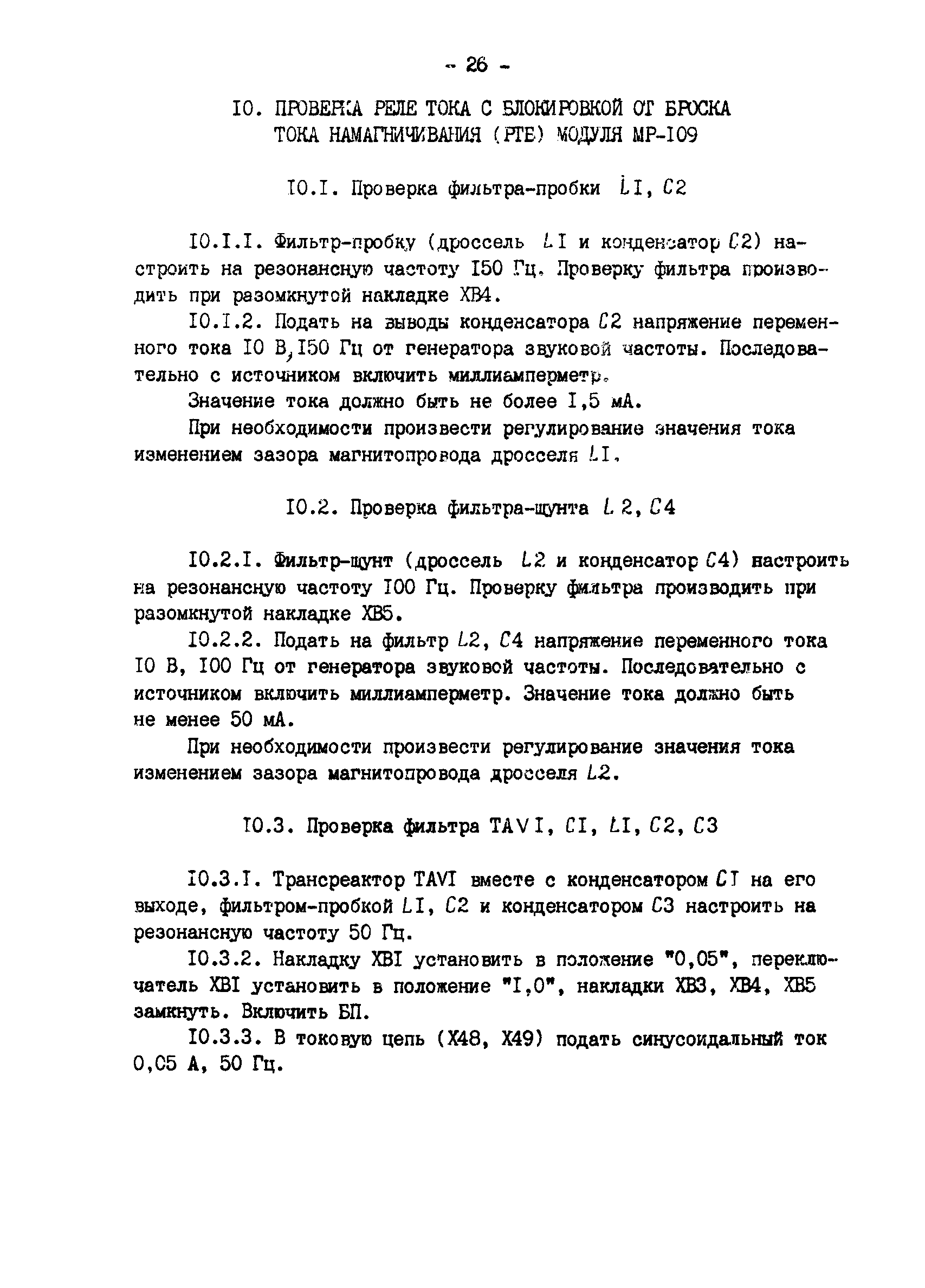

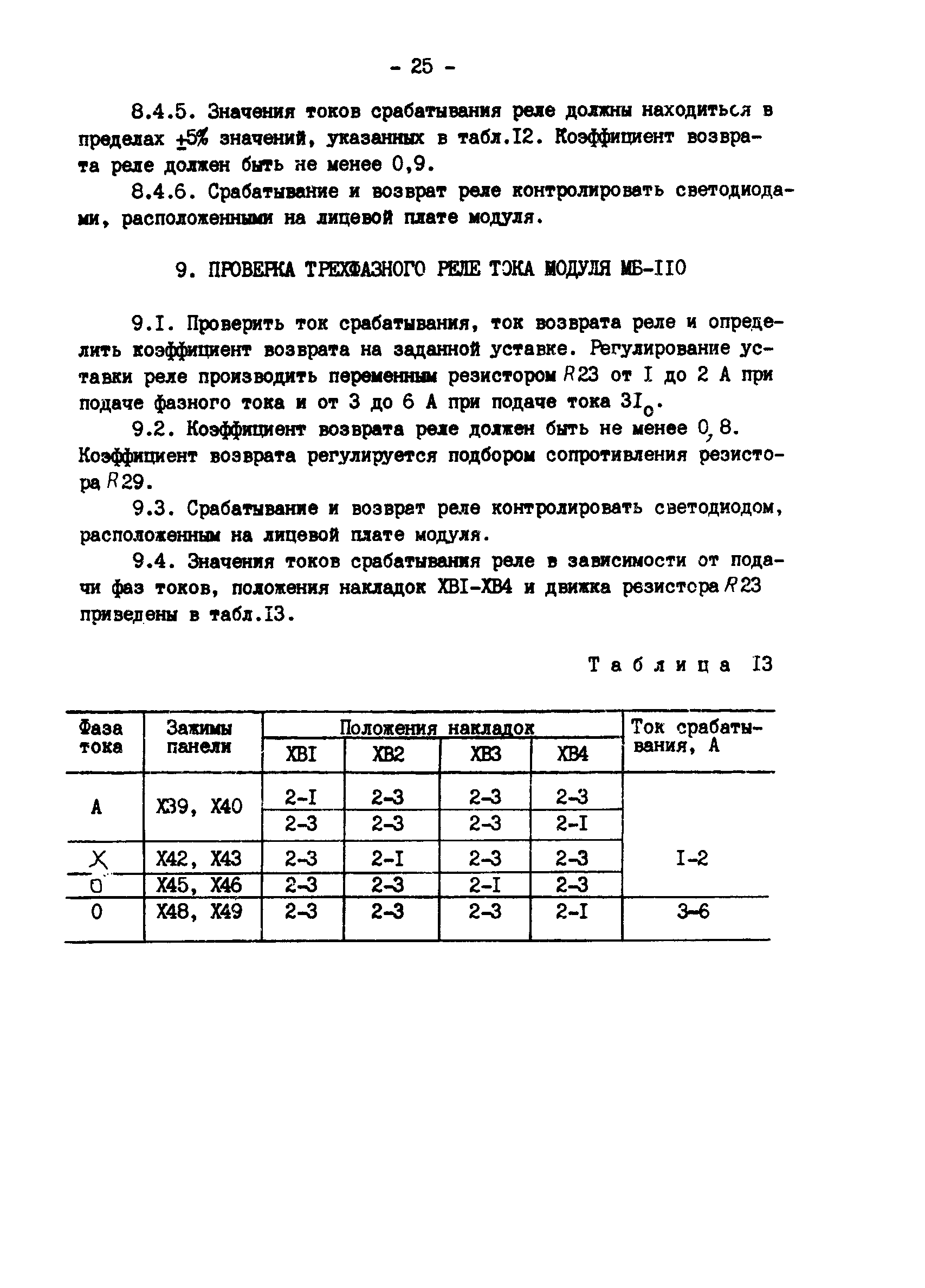

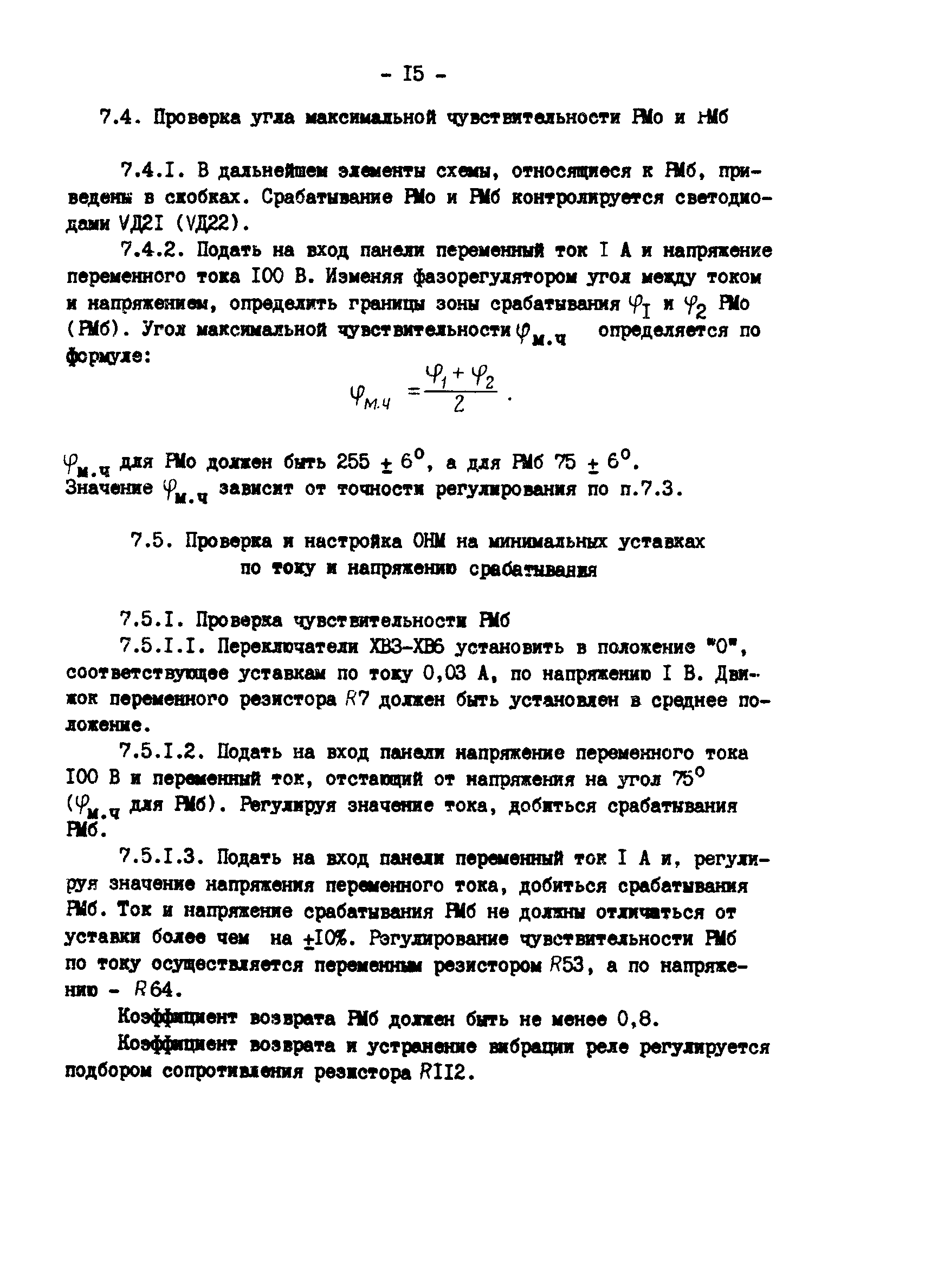

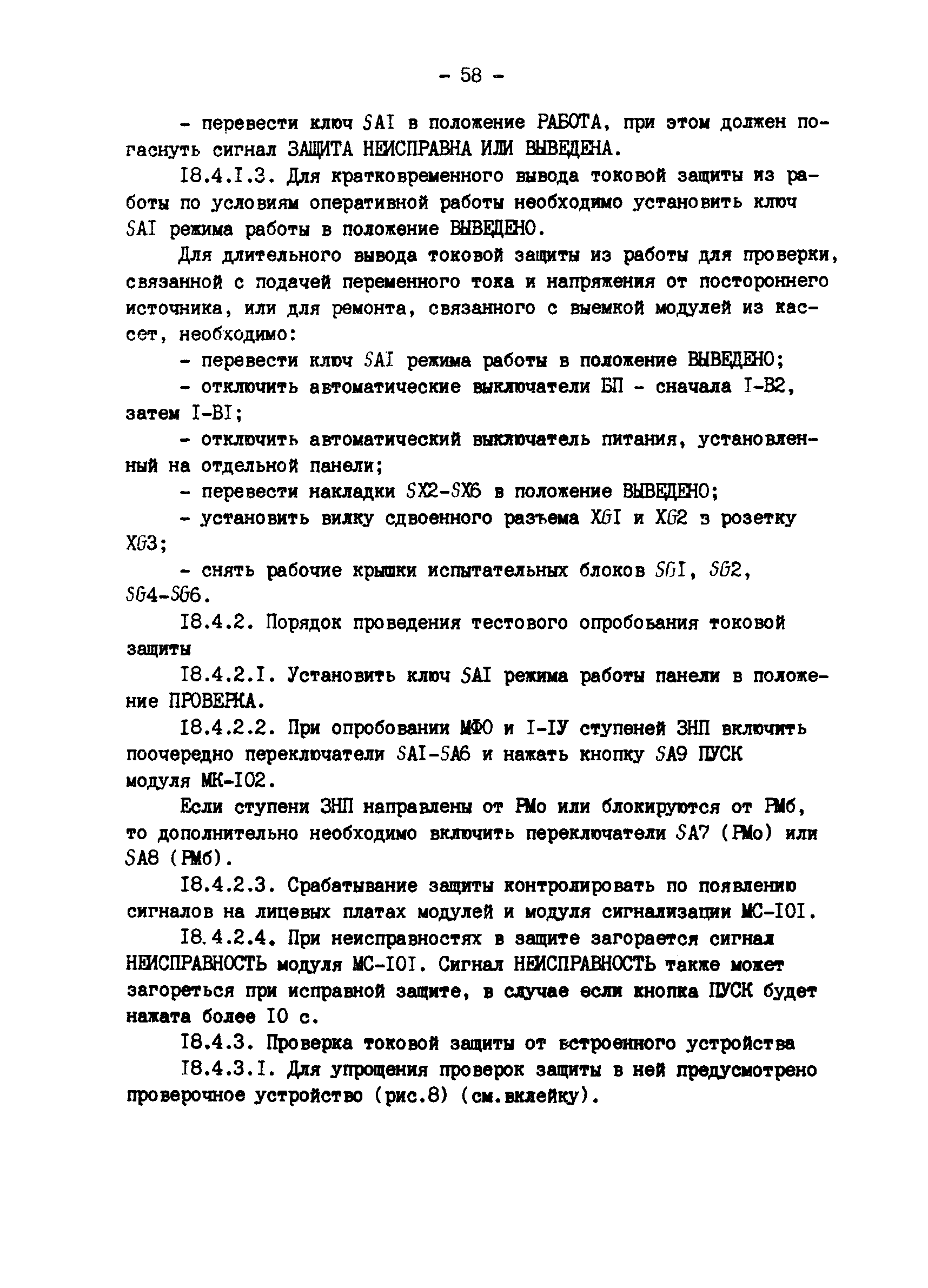

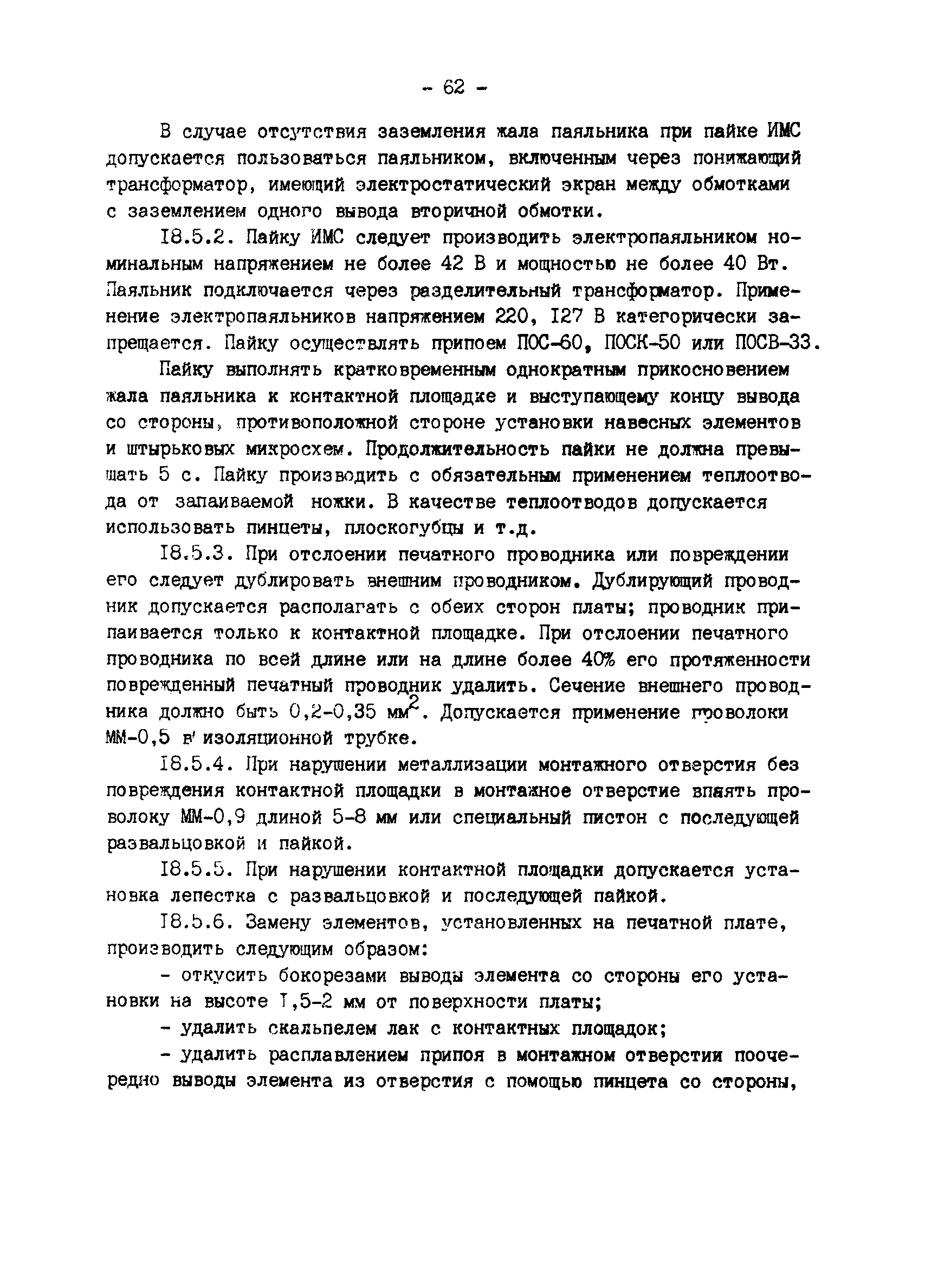

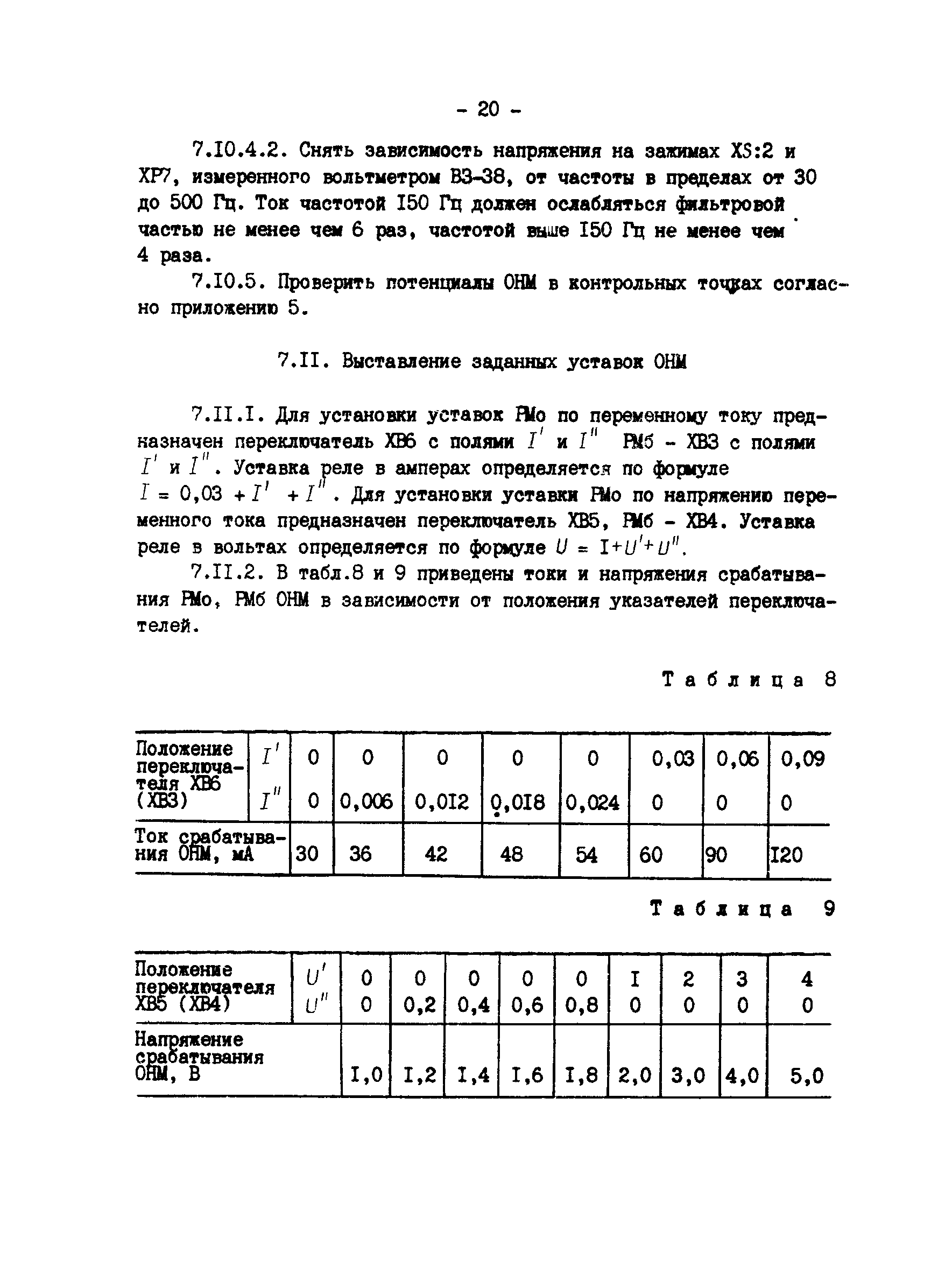

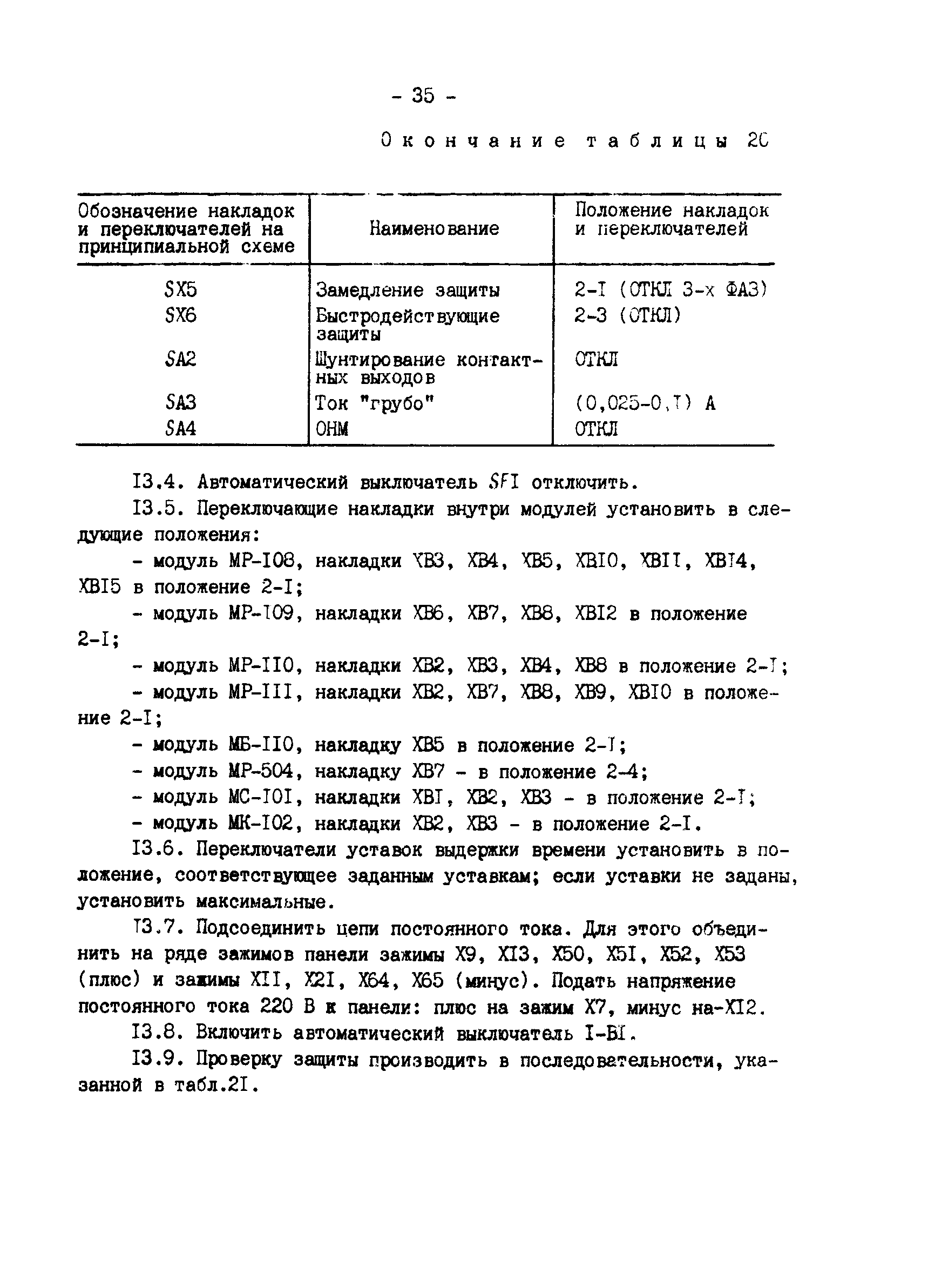

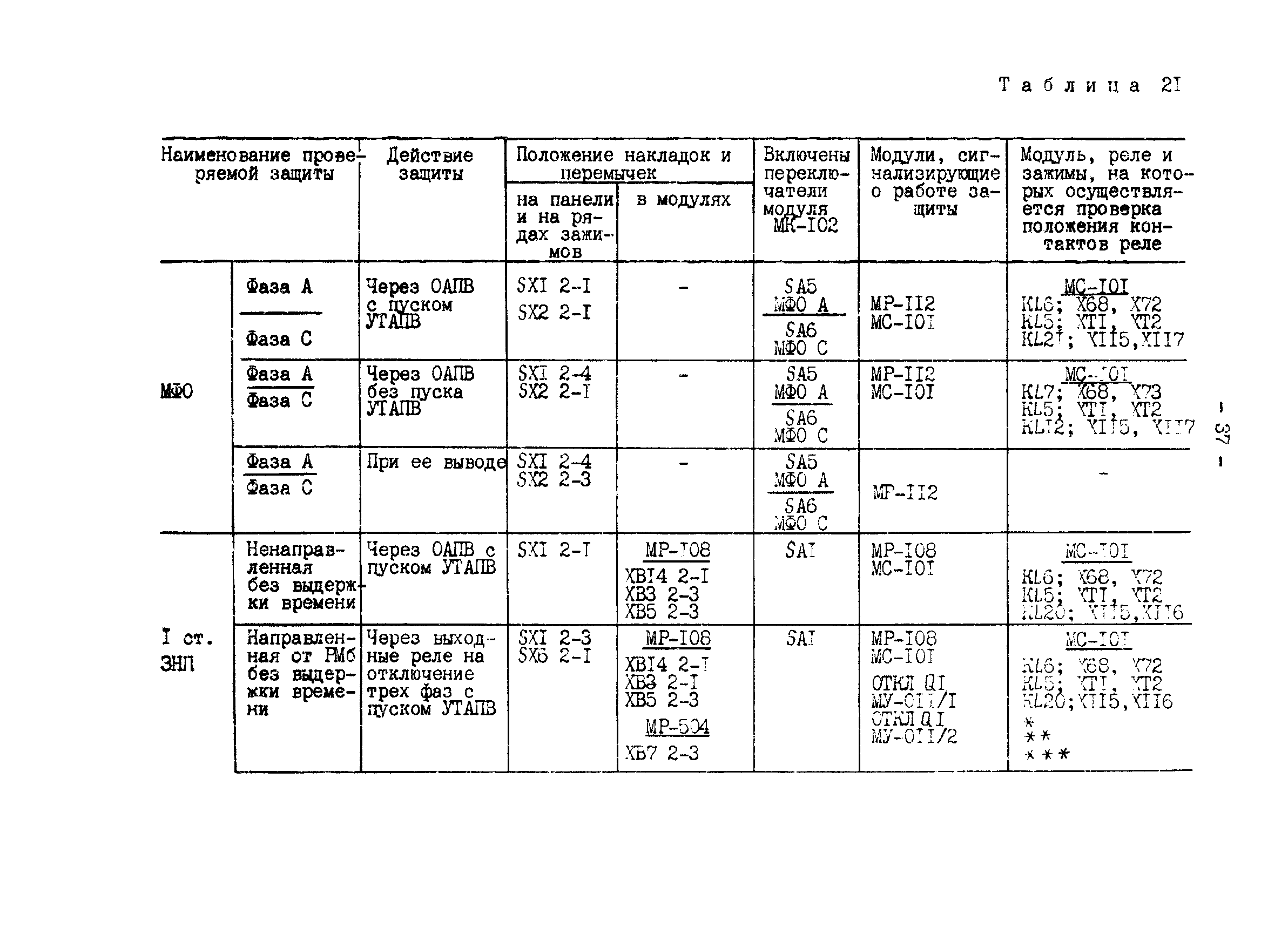

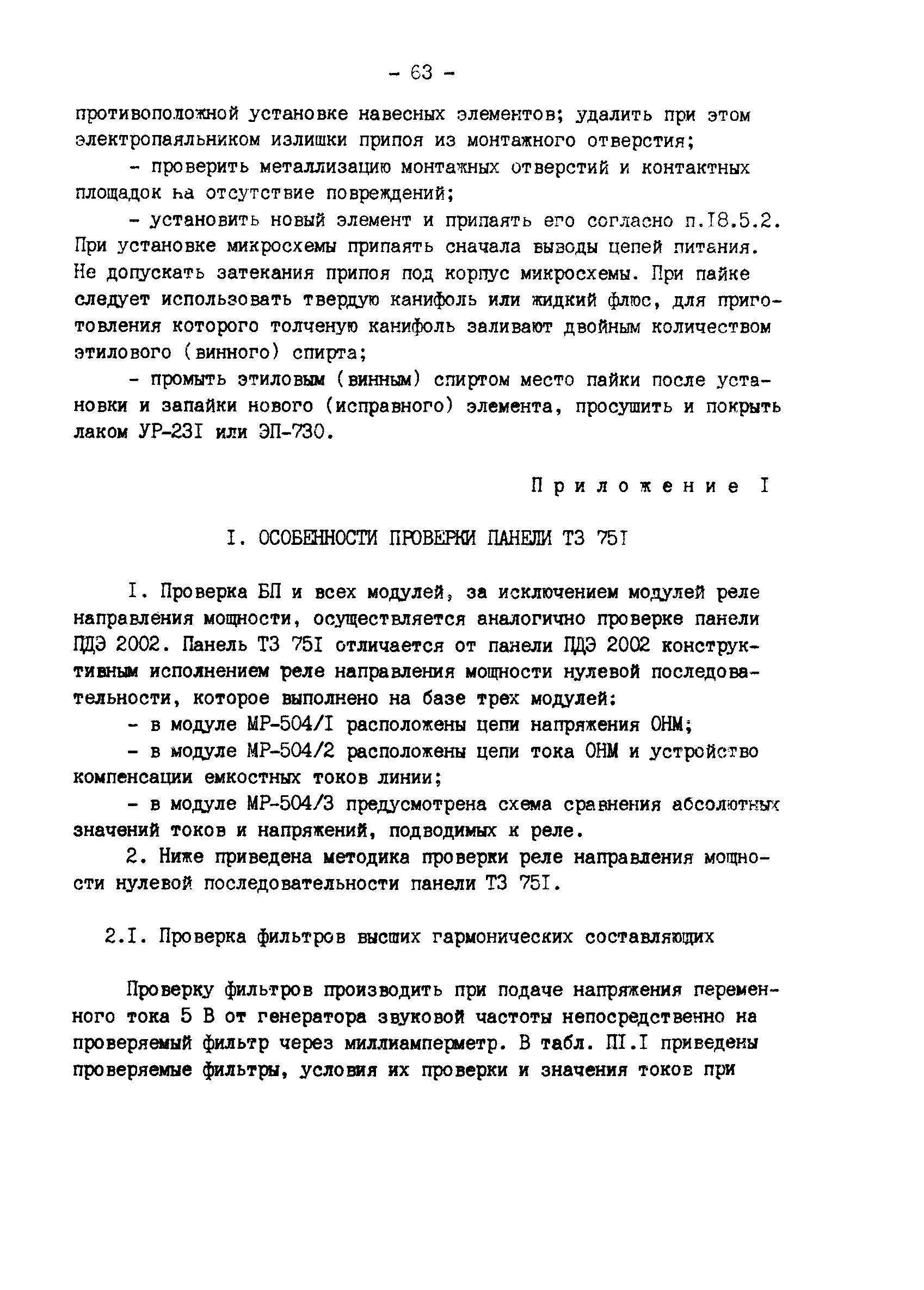

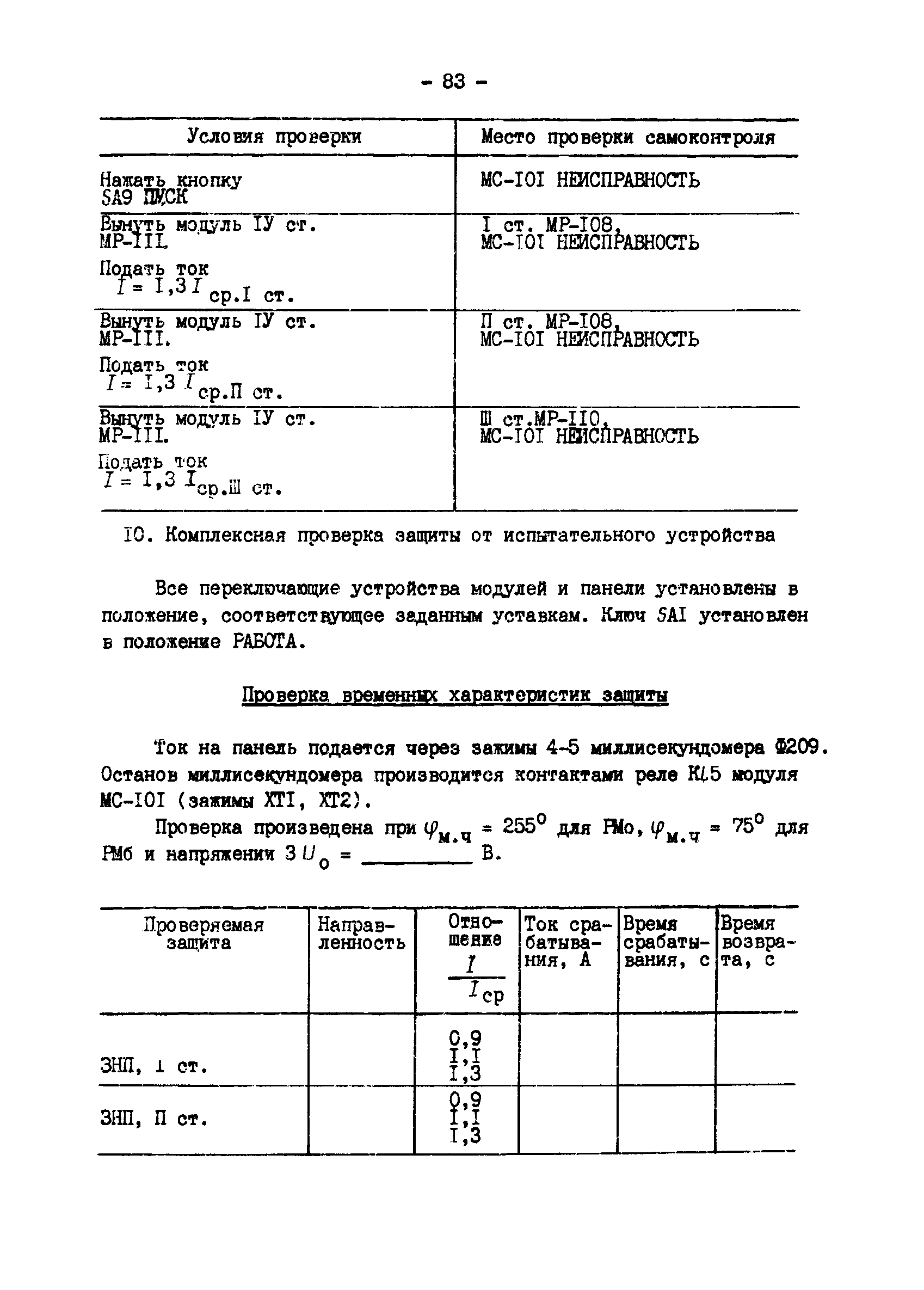

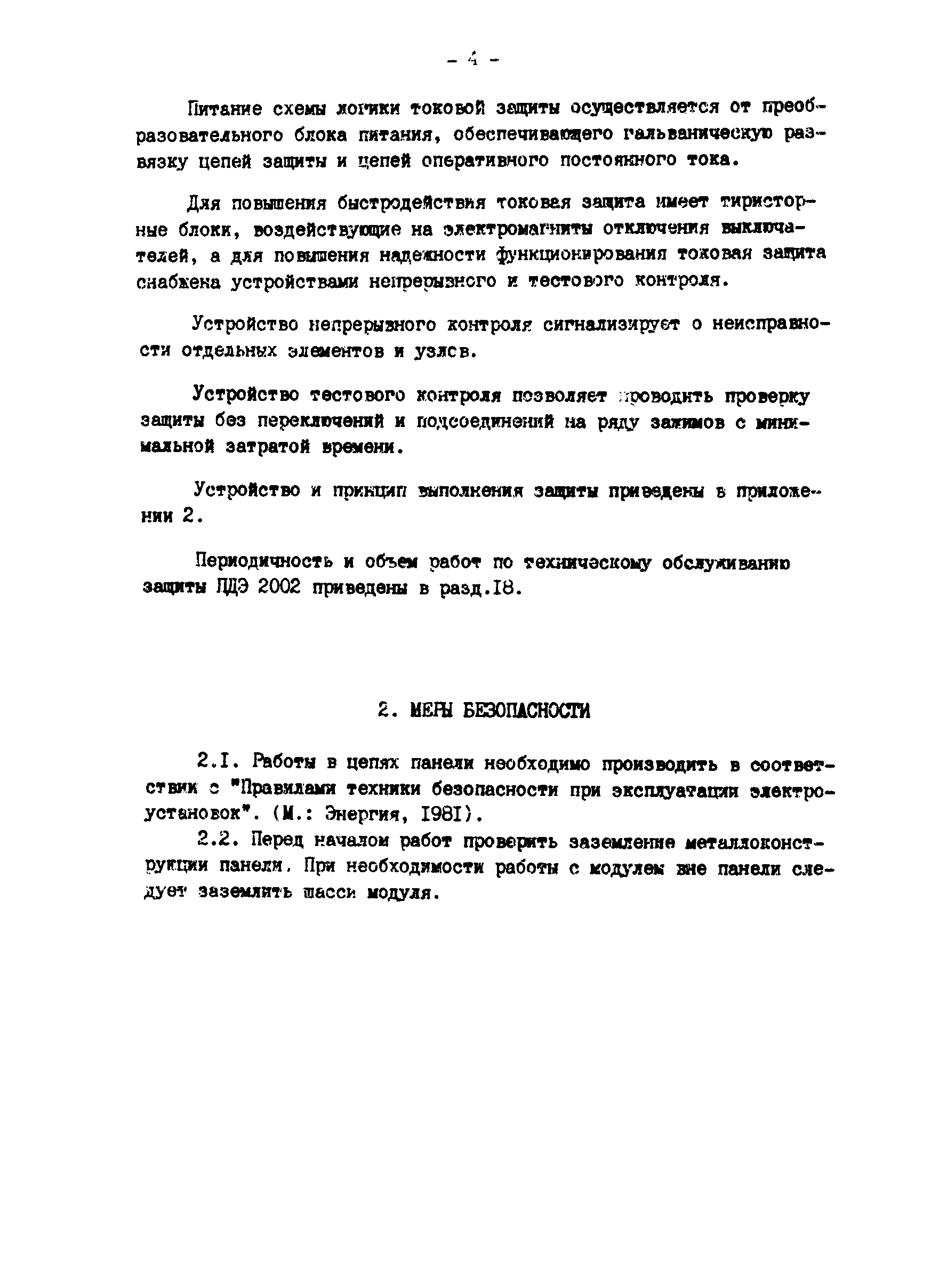

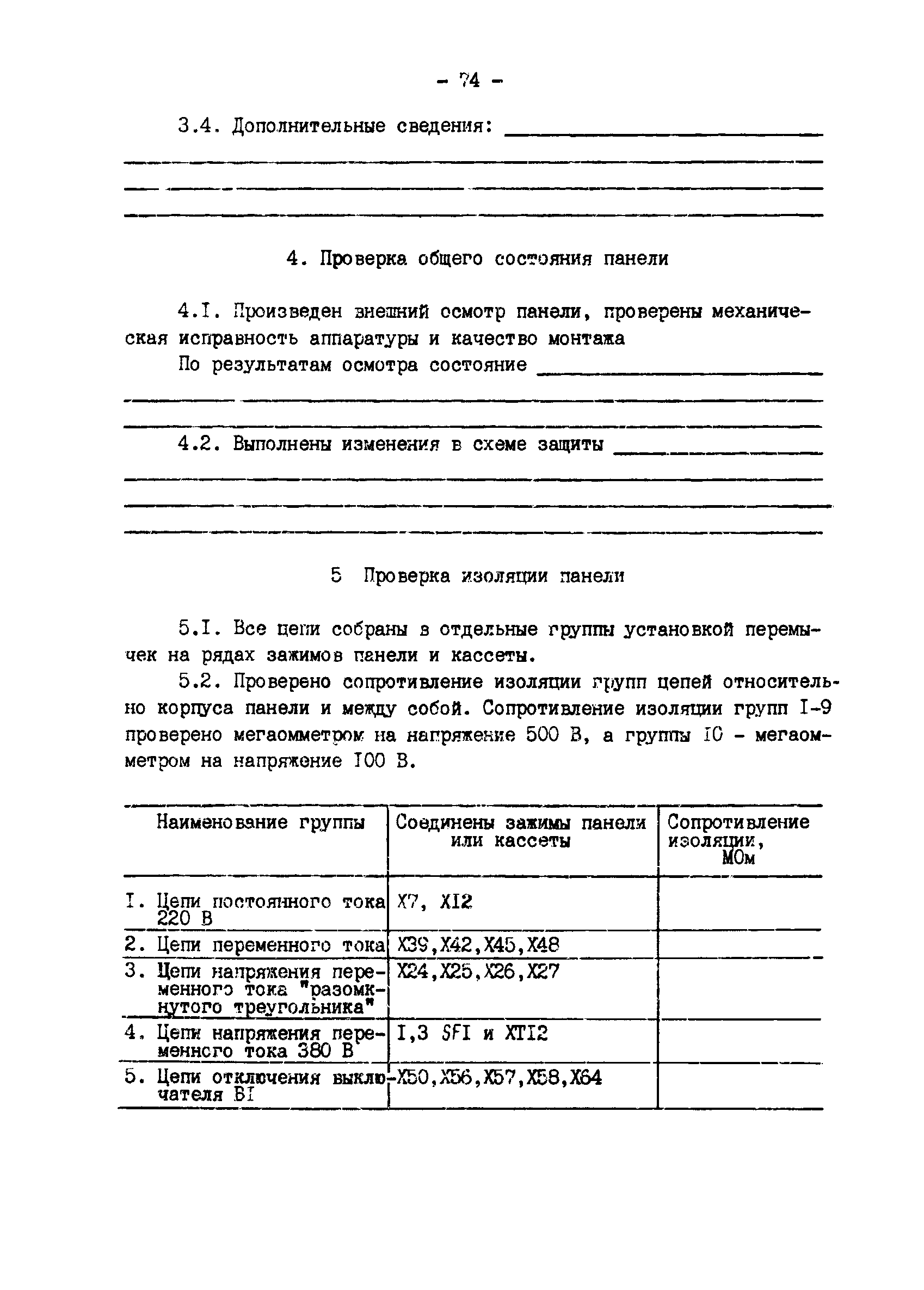

Оглавление:	1 Общая часть 2 Меры безопасности 3 Подготовительные работы 4 Внешний осмотр панели 5 Проверка изоляции панели 6 Проверка блока питания 7 Проверка реле направления мощности нулевой последовательности модуля МР-504 8 Проверка токовых реле защиты от междуфазных коротких замыканий и I-IV ступеней защиты нулевой последовательности 9 Проверка трехфазного реле тока модуля МБ-110 10 Проверка реле тока с блокировкой от броска тока намагничивания модуля МР-109 11 Проверка элементов выдержки времени 12 Проверка промежуточных и сигнальных реле 13 Проверка логических и выходных цепей токовой защиты 14 Комплексная проверка токовой защиты 15 Проверка взаимодействия токовой защиты с другими устройствами РЗА и действия ее на выключатели 16 Проверка токовой защиты рабочим током и напряжением 17 Подготовка защиты к включению 18 Указания по техническому обслуживанию Приложение 1 Особенности проверки панели ТЗ-751 Приложение 2 Устройство и принцип выполнения защиты Приложение 3 Протокол проверки при новом включении токовой защиты ПДЭ-2002 Приложение 4 Перечень приборов и устройств, рекомендуемых для технического обслуживания защиты ПДЭ-2002 Приложение 5 Напряжения в контрольных точках модулей защиты Список использованной литературы
Разработан:	Предприятие Южтехэнерго ПО Союзтехэнерго
Утверждён:	23.03.1984 ПО Союзтехэнерго
Издан:	СПО Союзтехэнерго (1984 г. )
Расположен в:	Техническая документация Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Нормативные ссылки:	ГОСТ 8002-74 «Двигатели внутреннего сгорания поршневые. Воздухоочистители. Методы стендовых безмоторных испытаний»
