Скачать РД 34.25.102-87 Теплофикационный моноблок с турбиной Т-110/120-130 с барабанным котлом. Типовая пусковая схема

Дата актуализации: 10.08.2017

РД 34.25.102-87

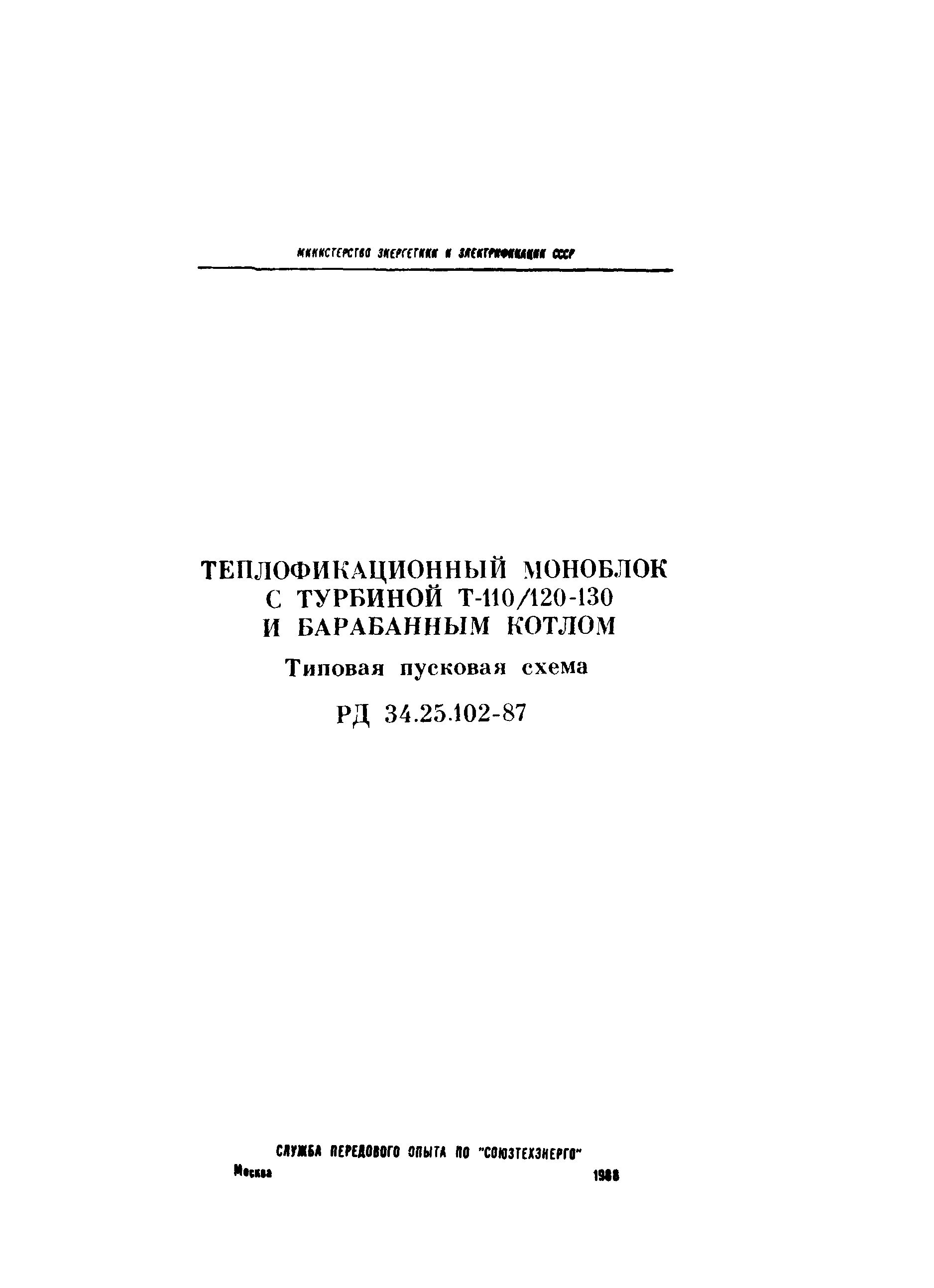

Теплофикационный моноблок с турбиной Т-110/120-130 с барабанным котлом. Типовая пусковая схема

Обозначение:	РД 34.25.102-87
Обозначение англ:	RD 34.25.102-87
Статус:	действует
Название рус.:	Теплофикационный моноблок с турбиной Т-110/120-130 с барабанным котлом. Типовая пусковая схема
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.05.1986

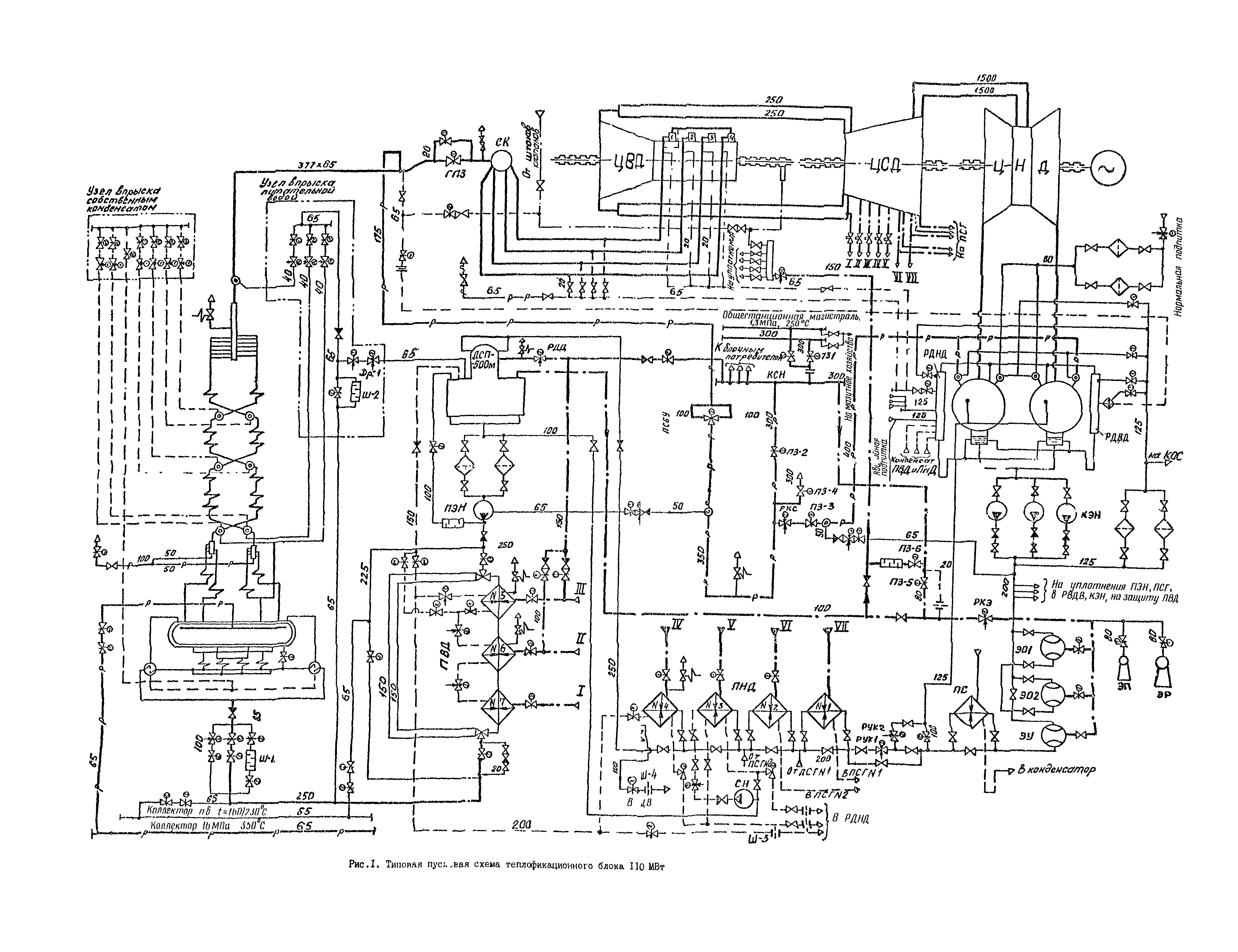

Область применения:	Приведено описание пусковой схемы, обоснование принятых решений и расчеты элементов схемы в пусковых и аварийных режимах.

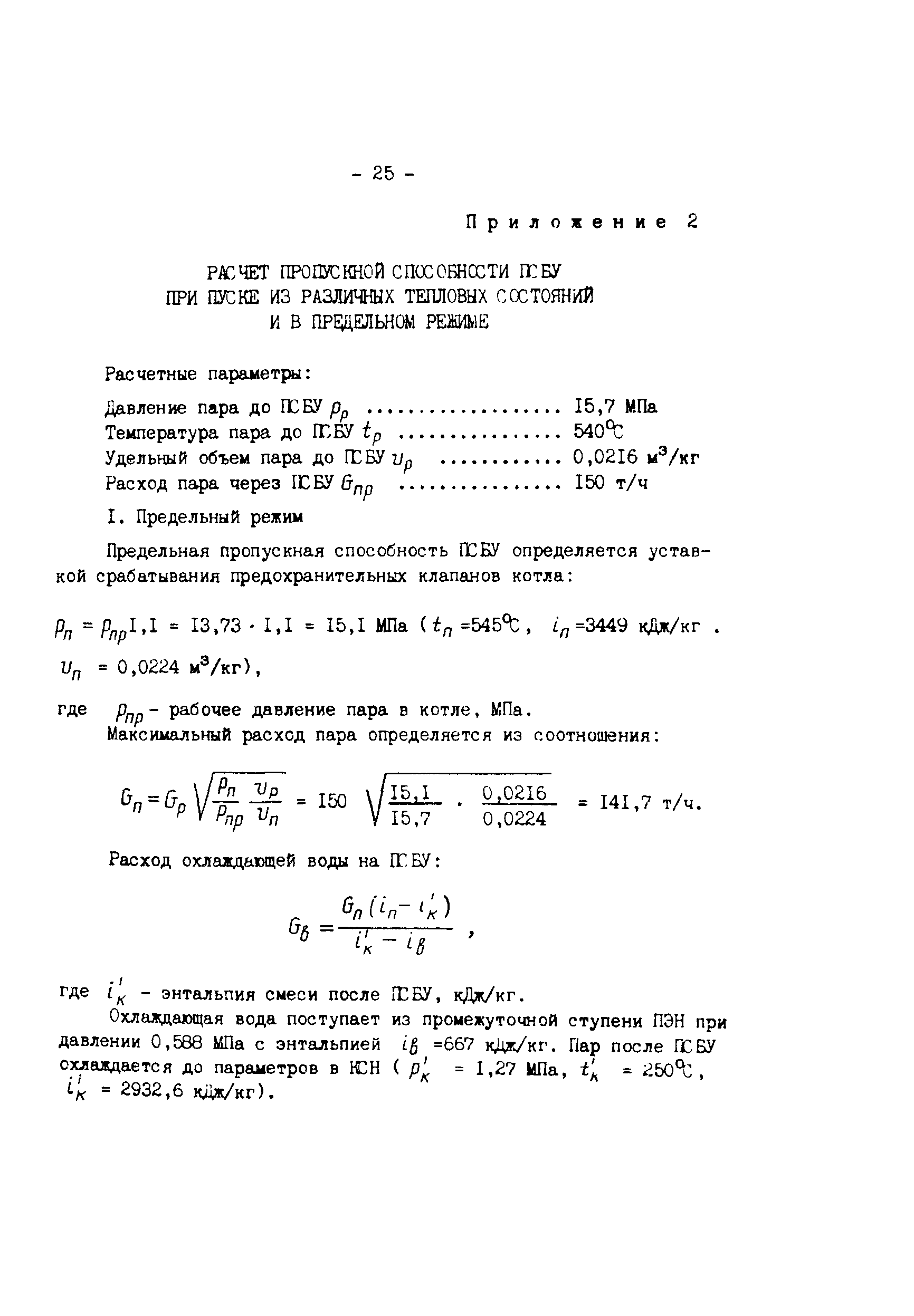

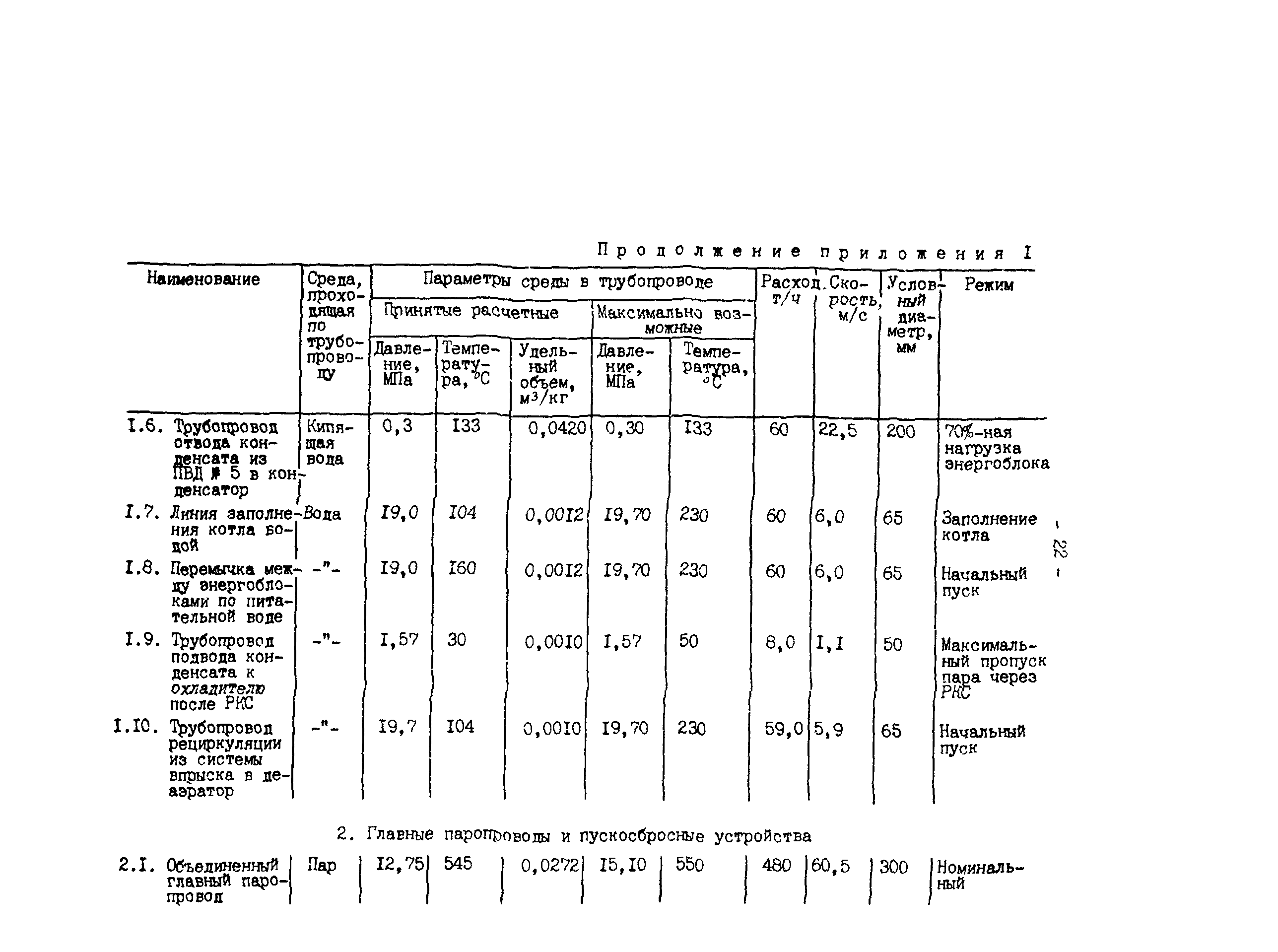

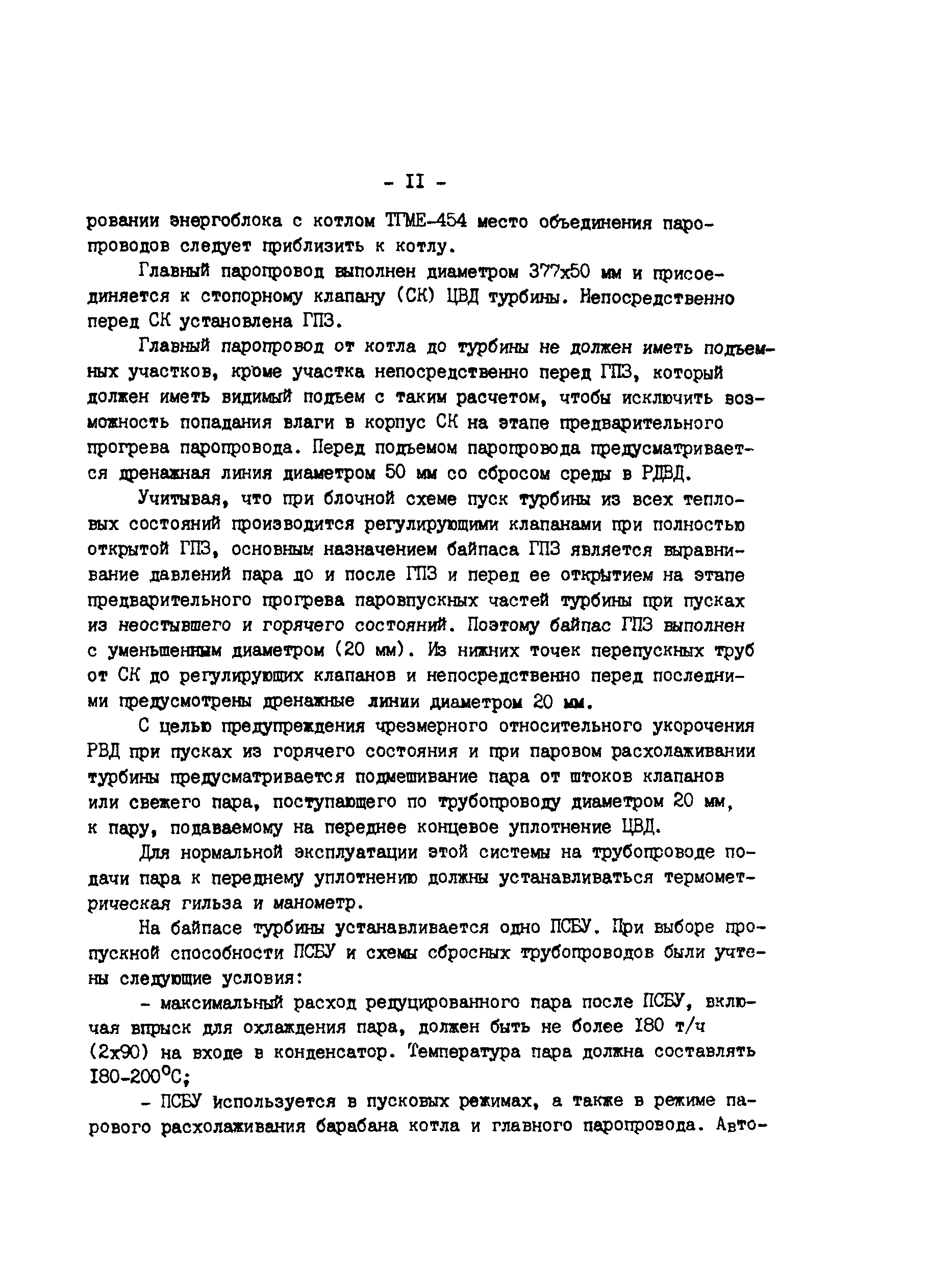

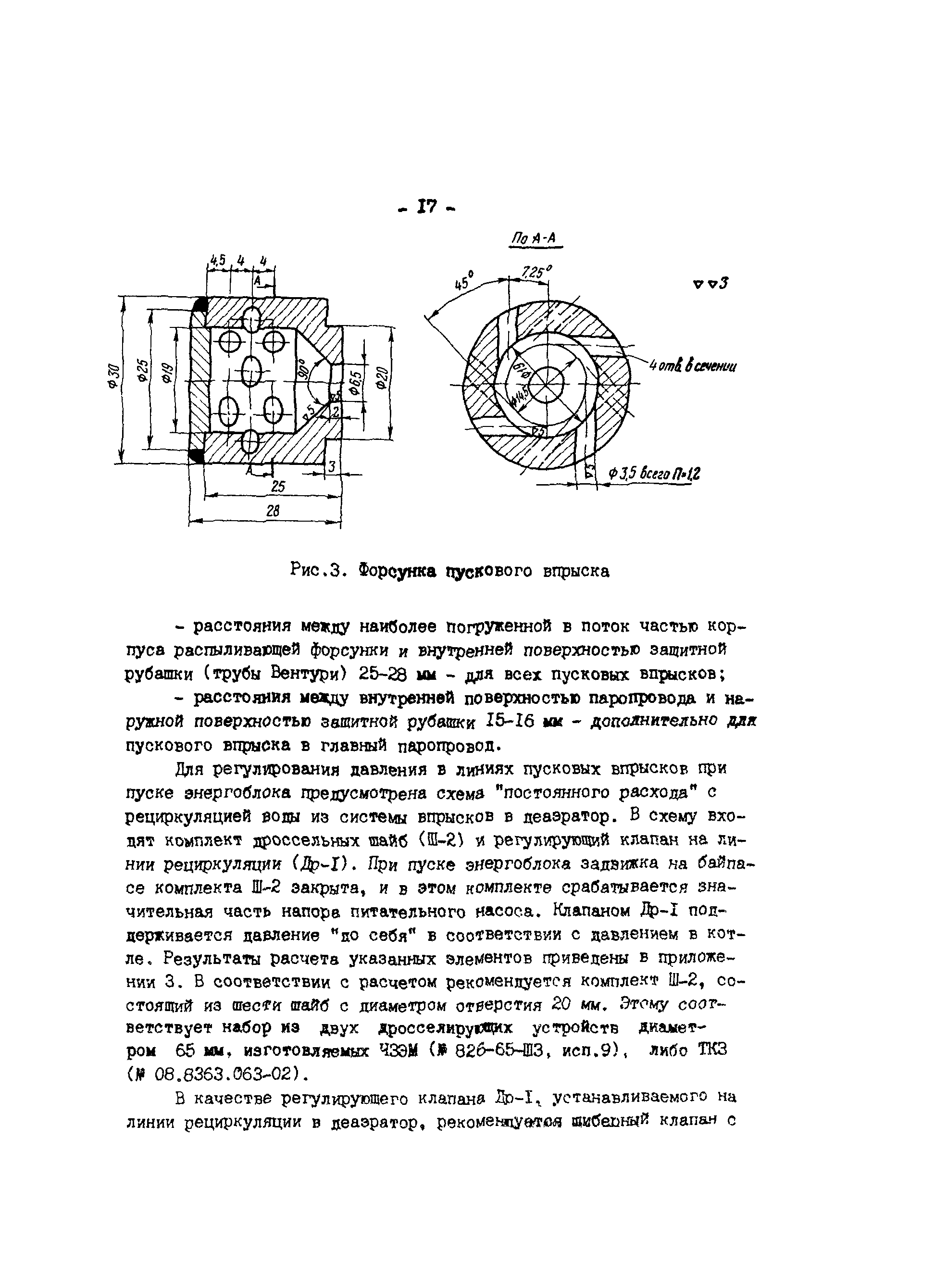

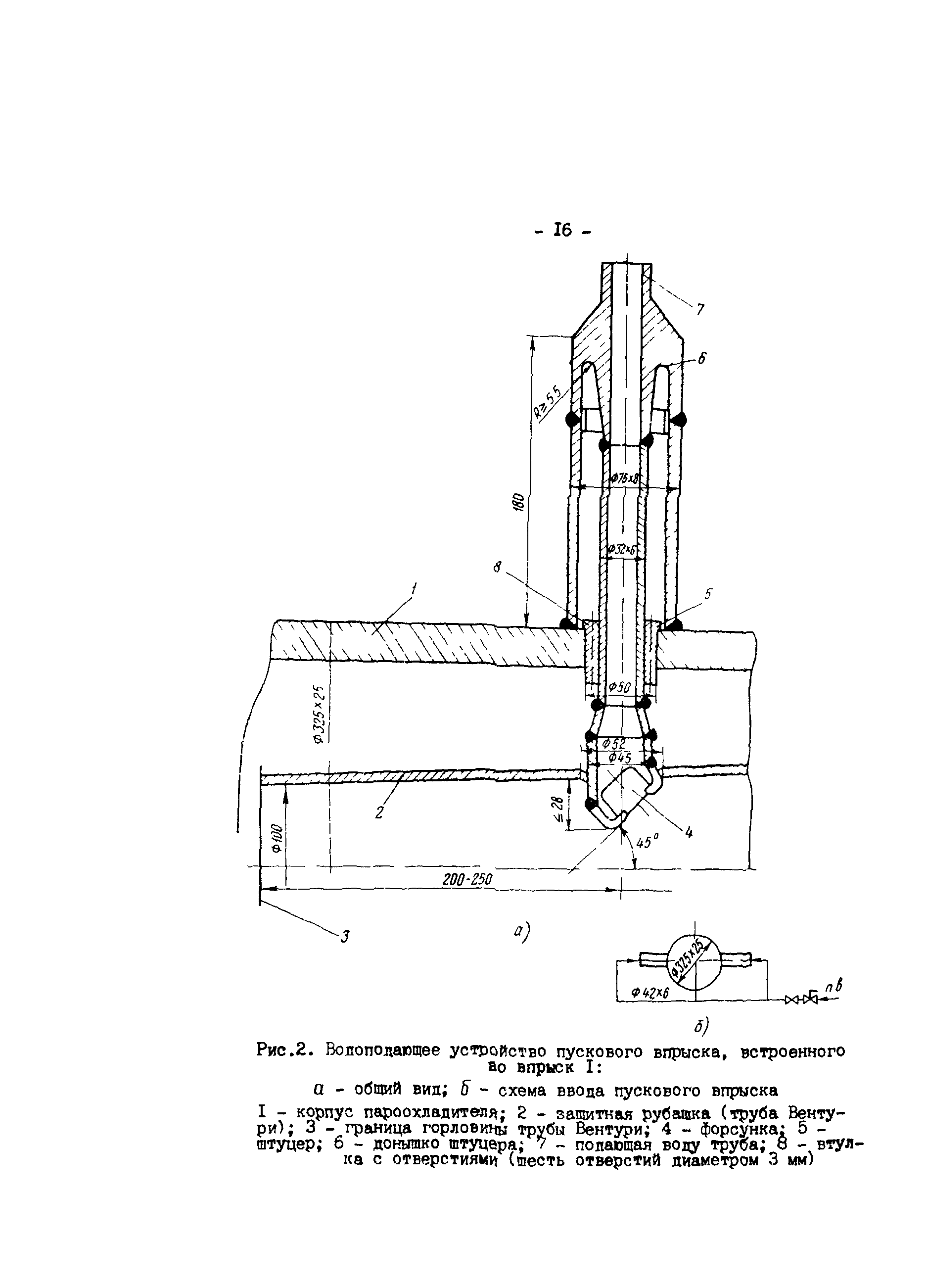

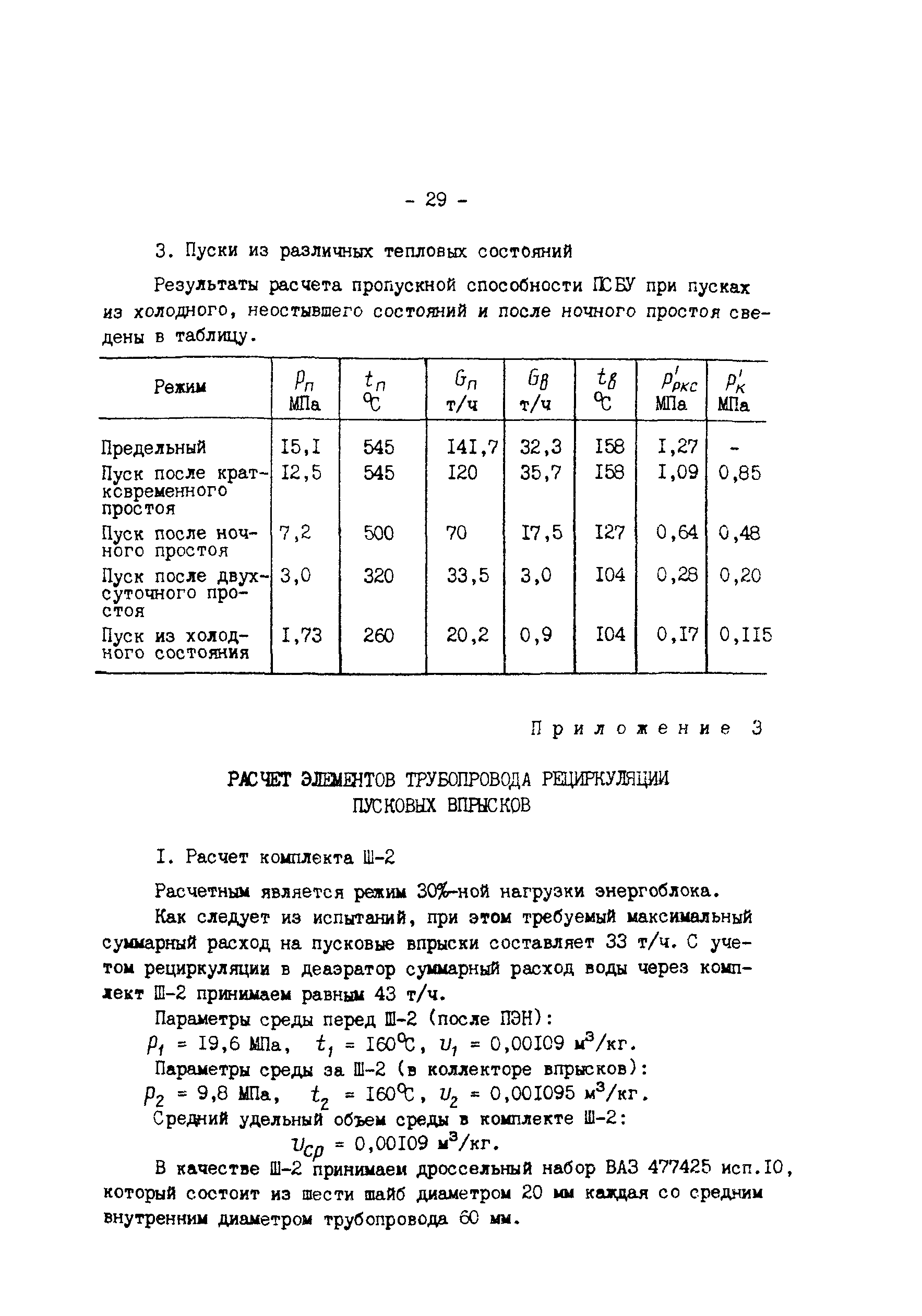

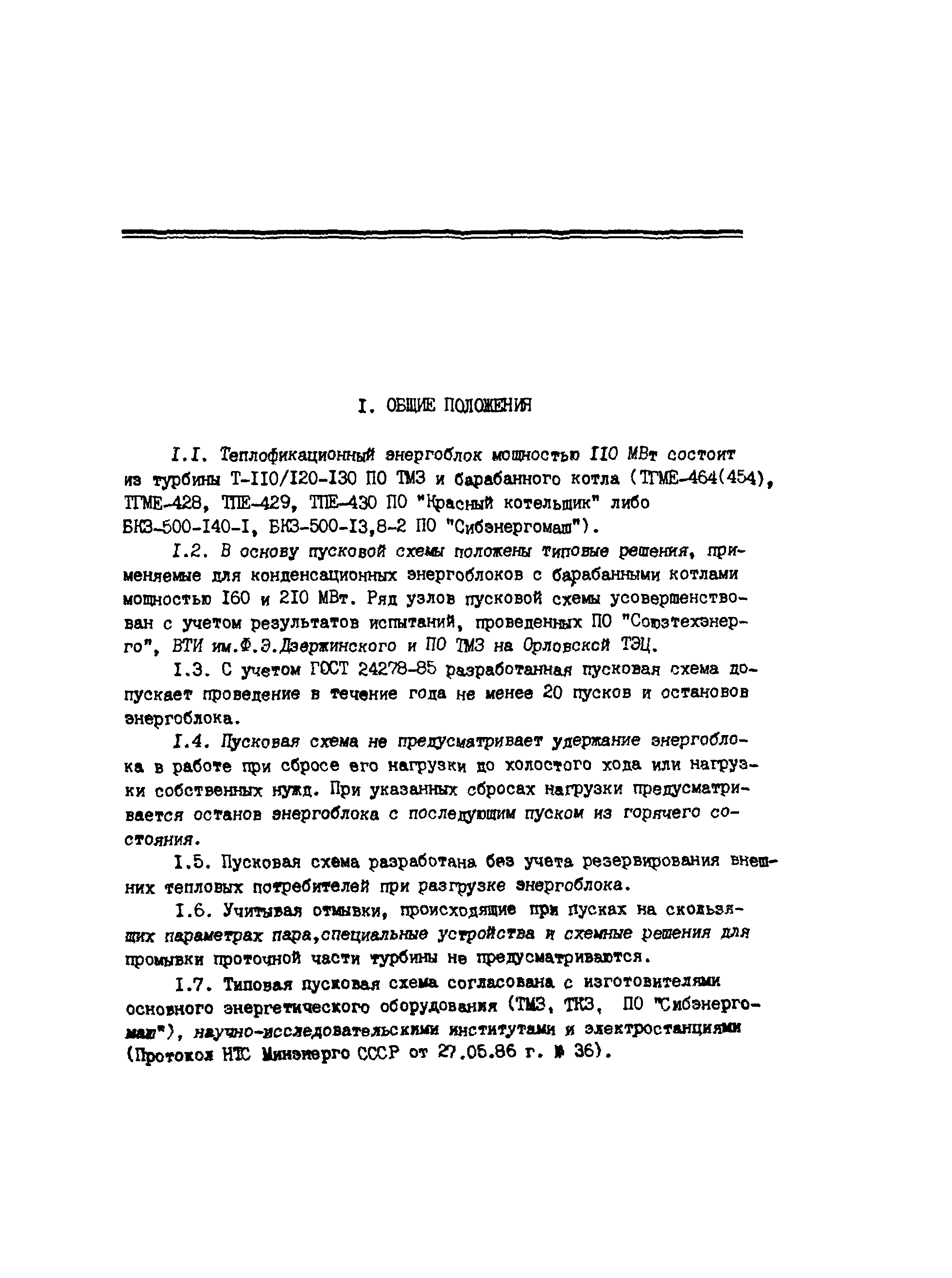

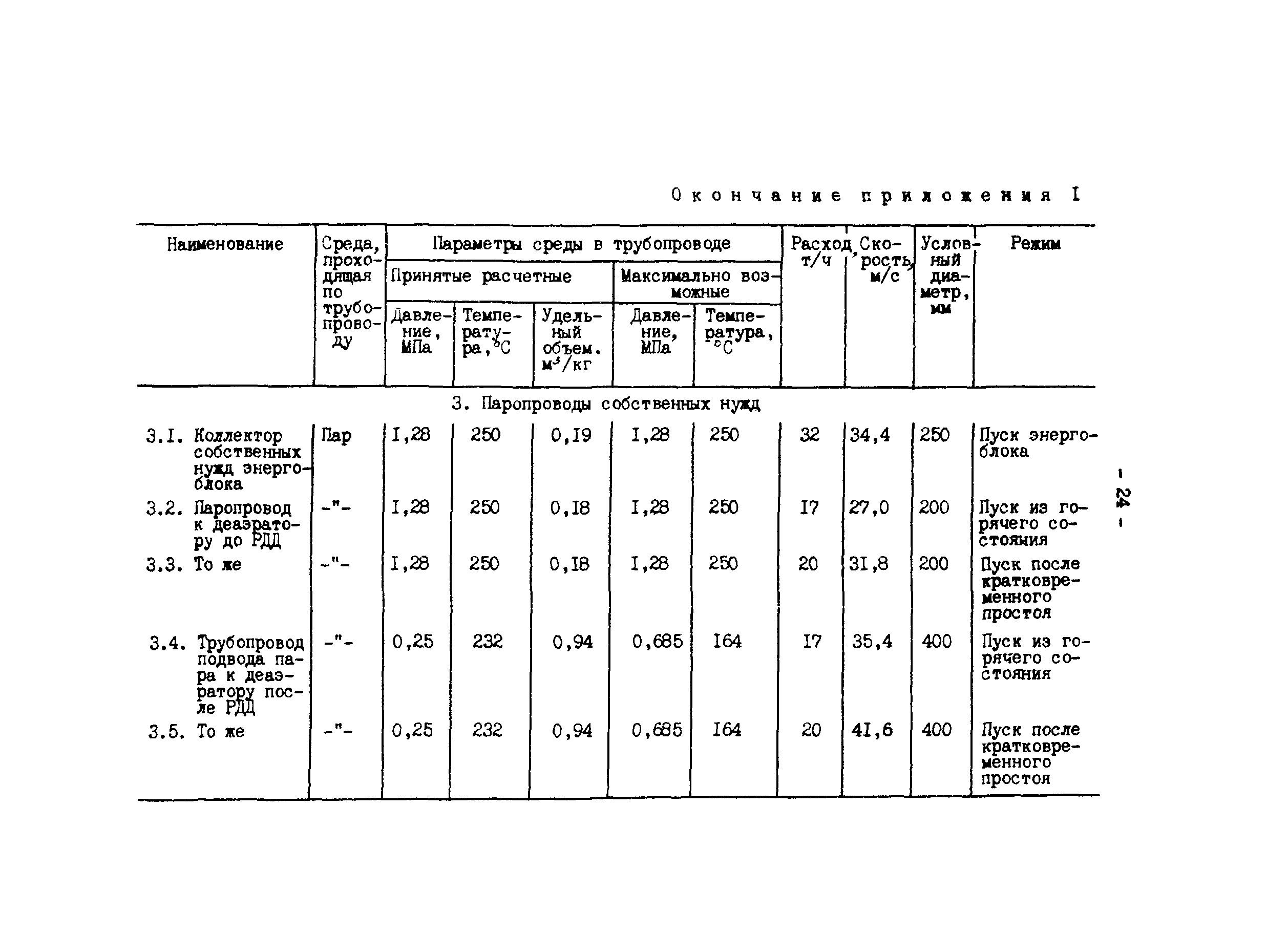

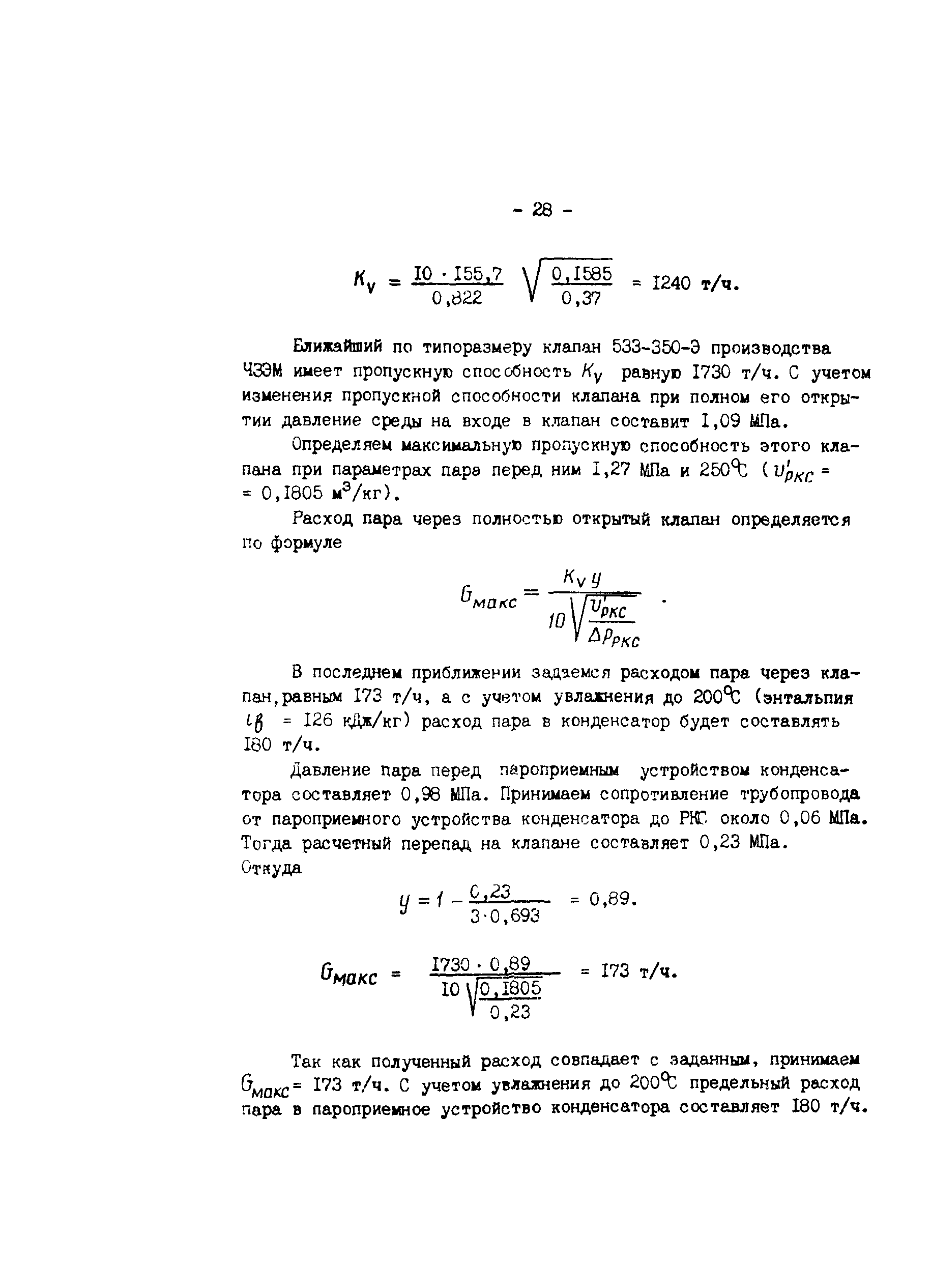

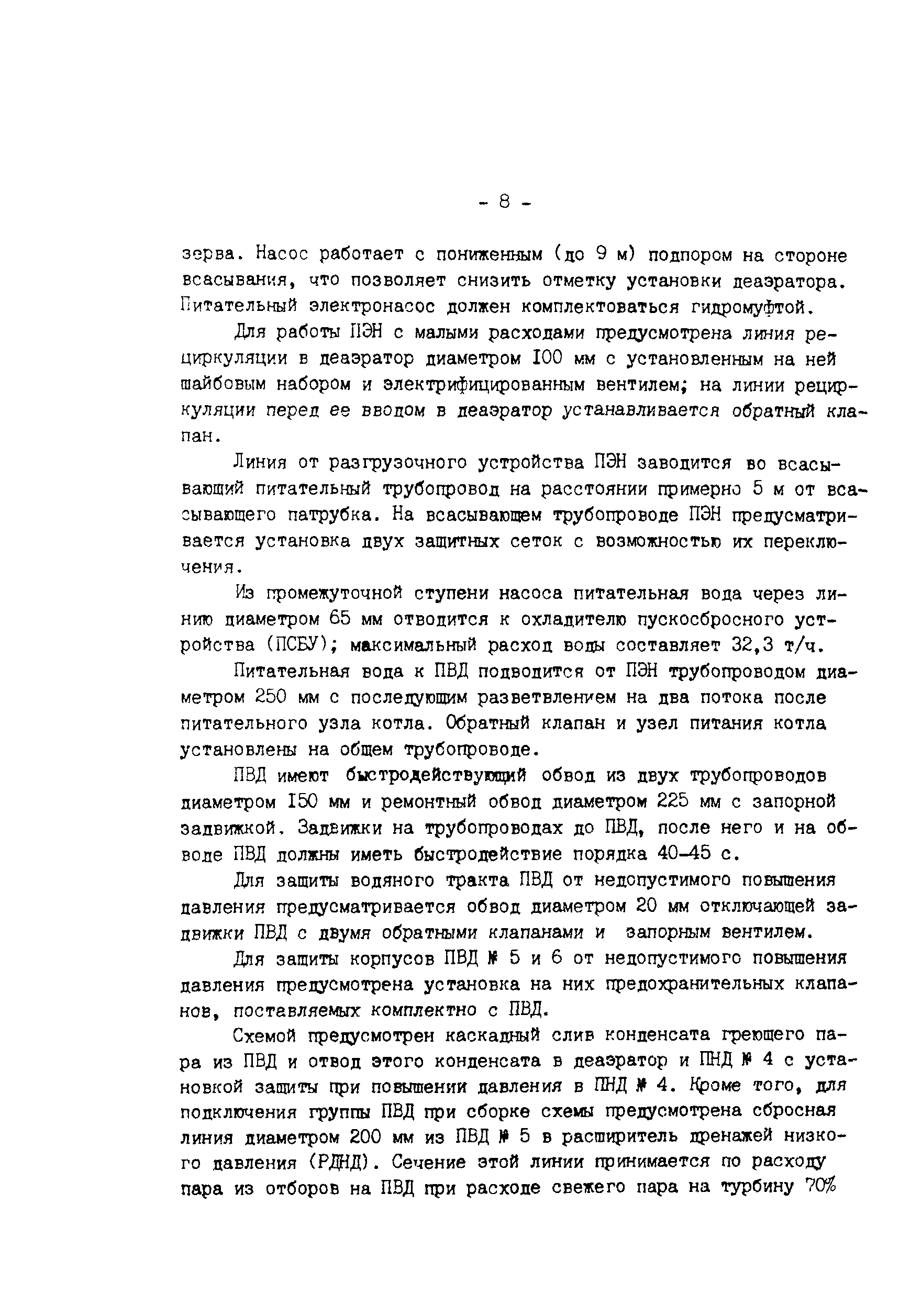

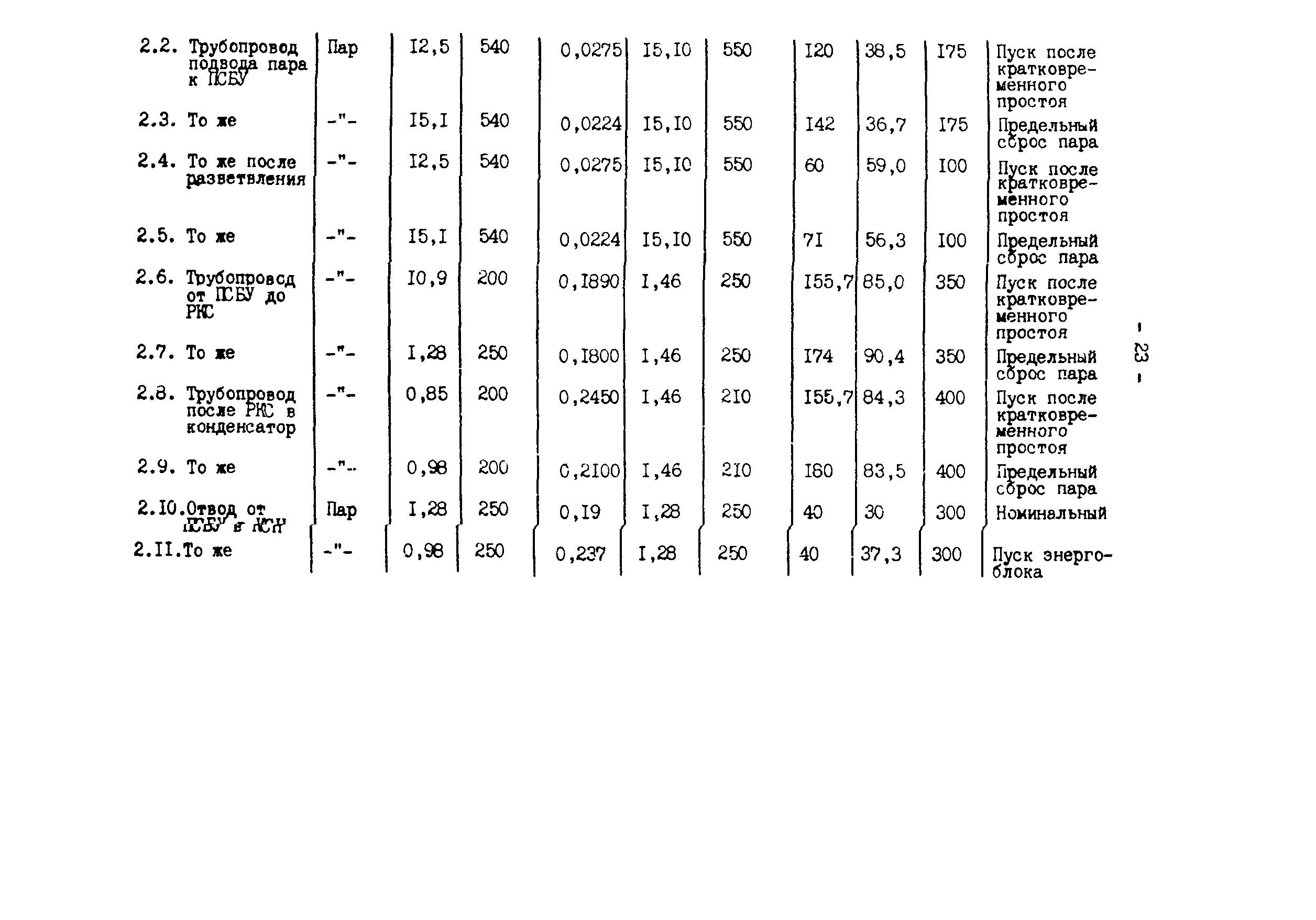

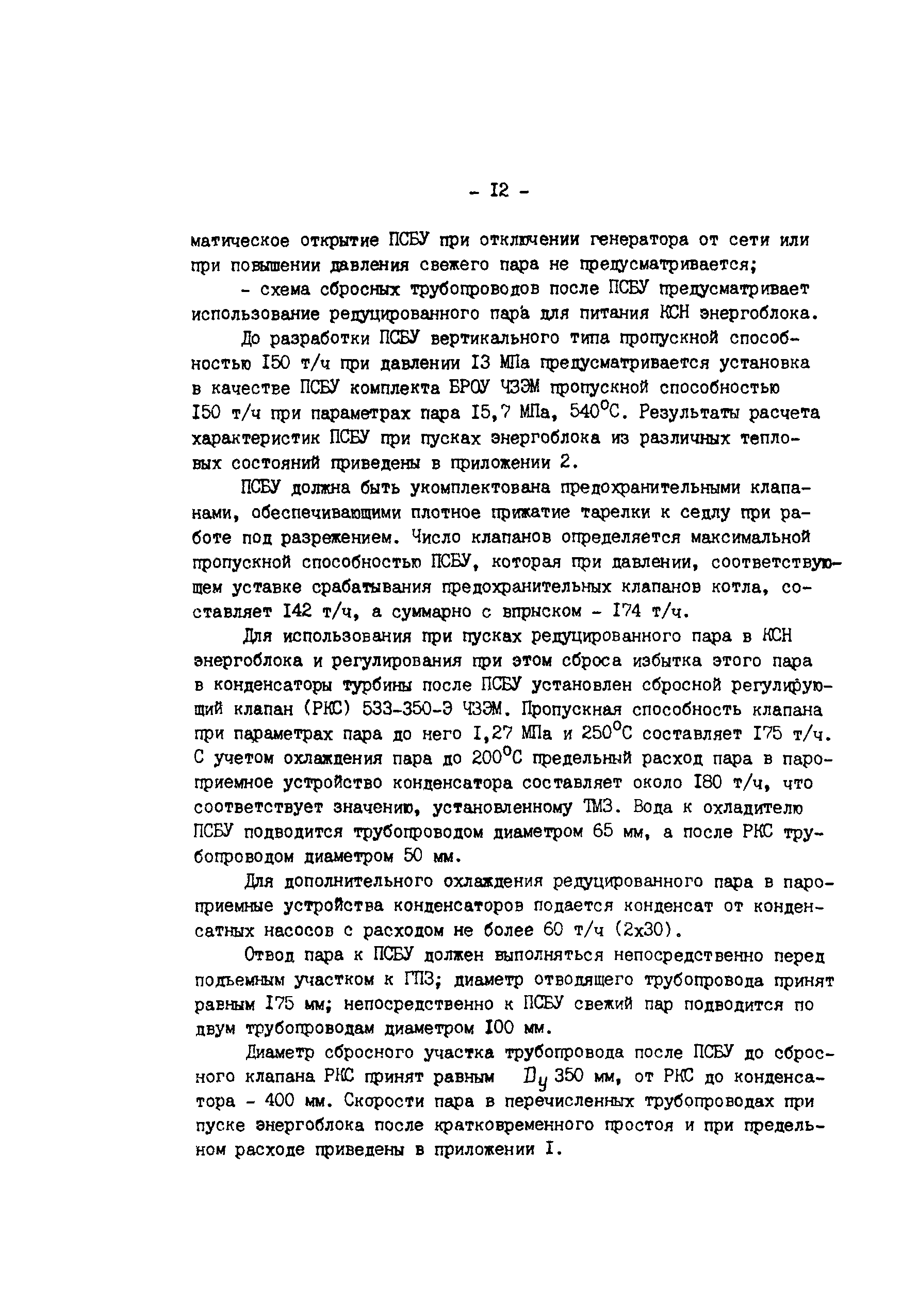

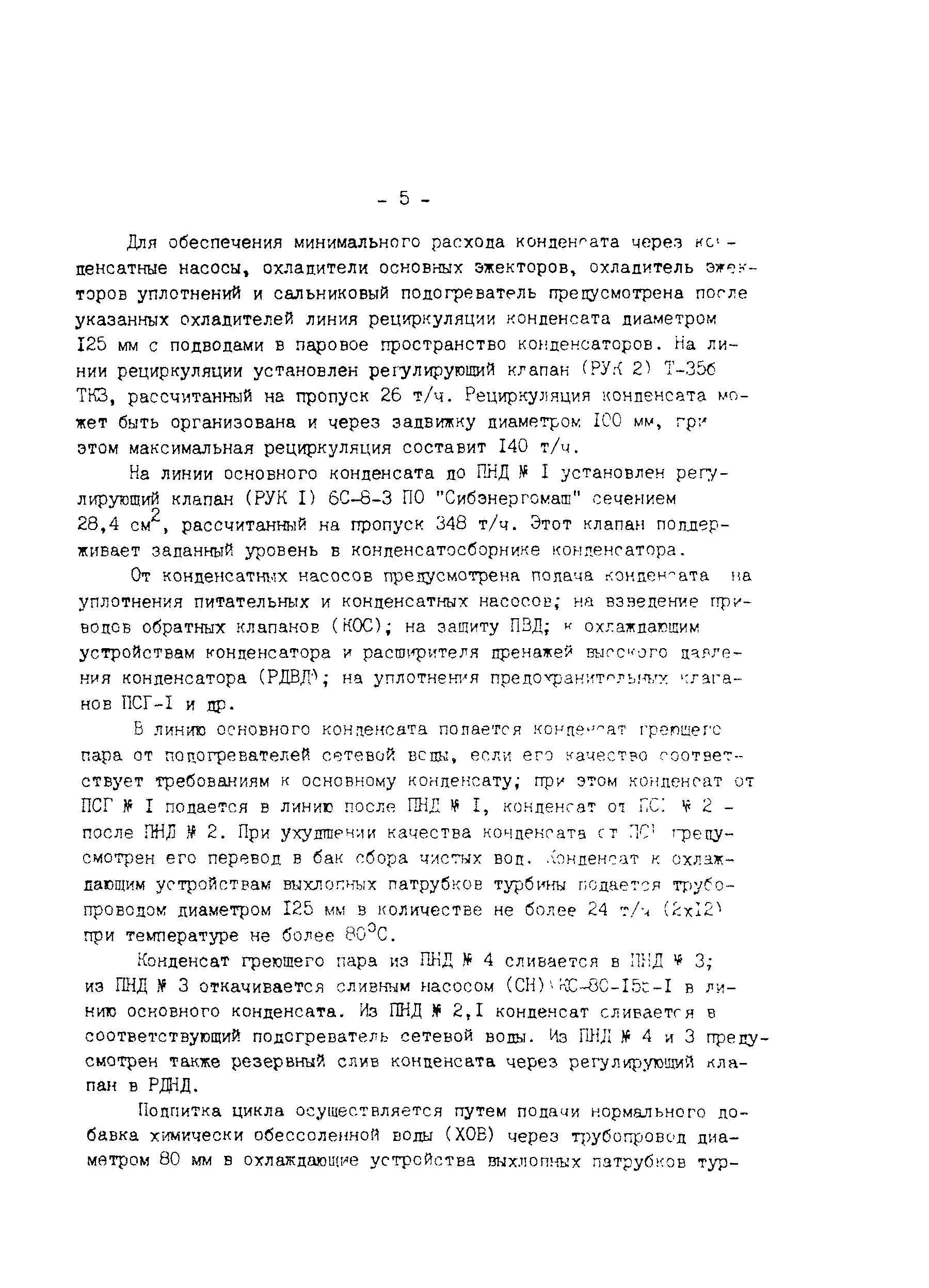

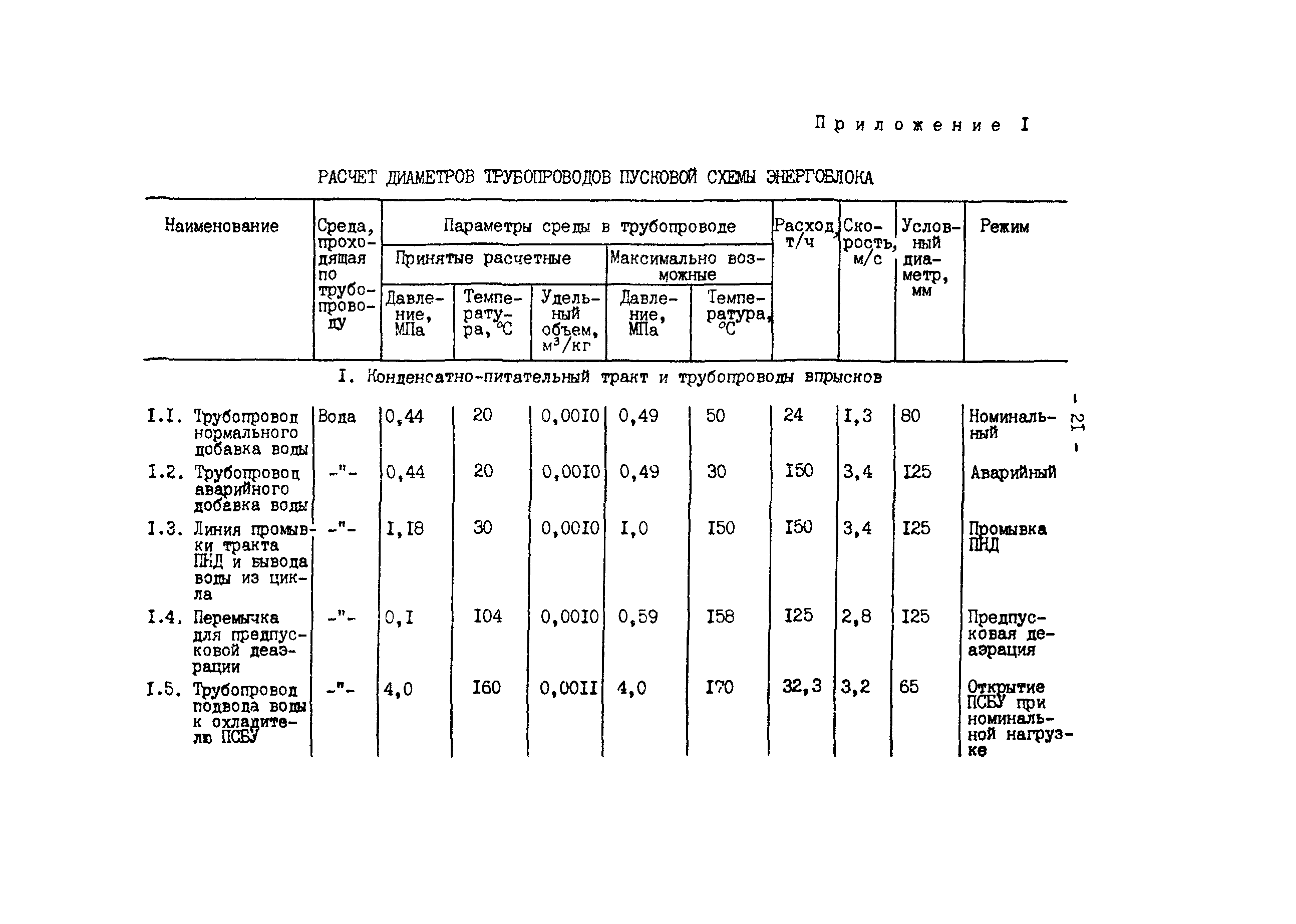

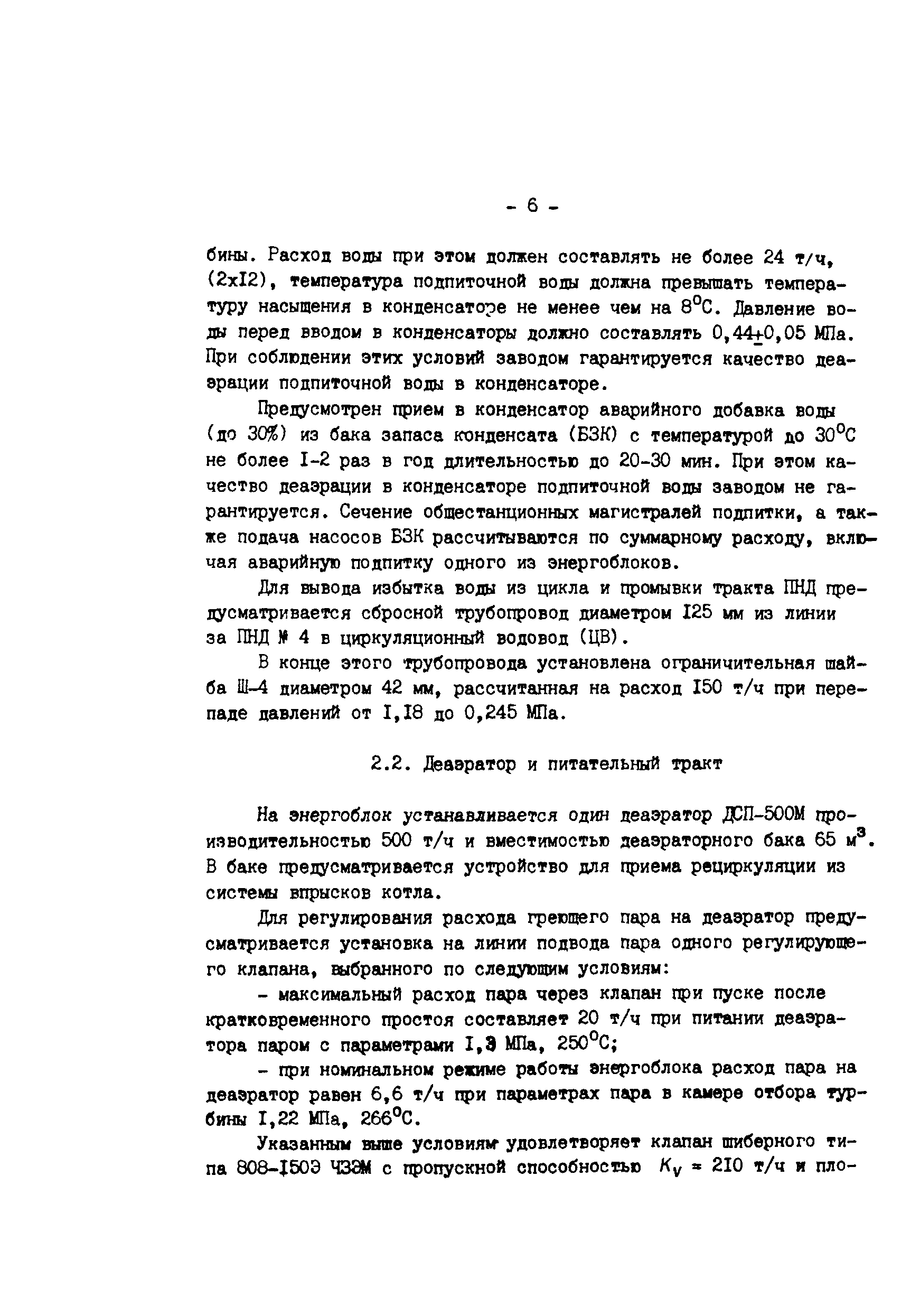

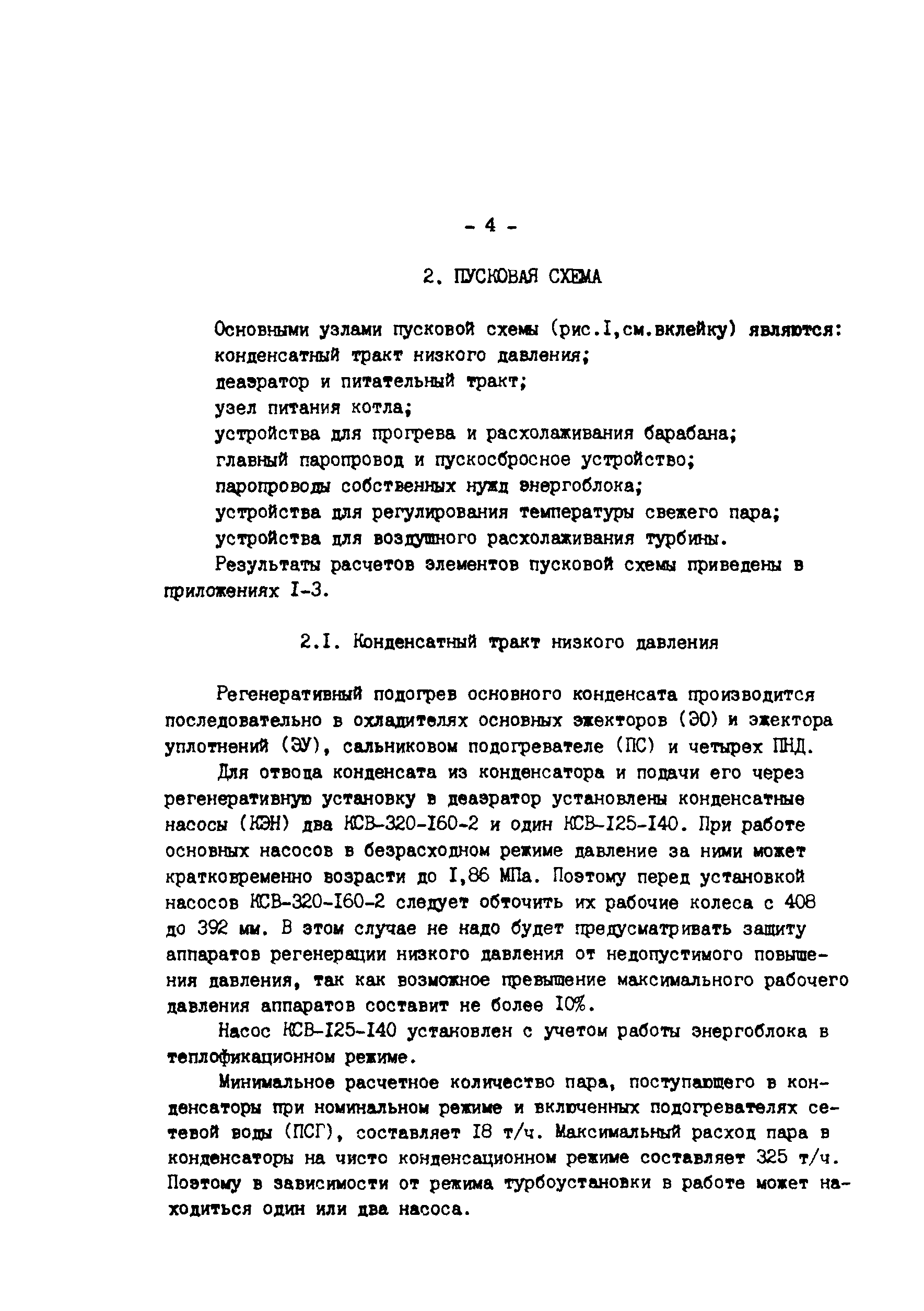

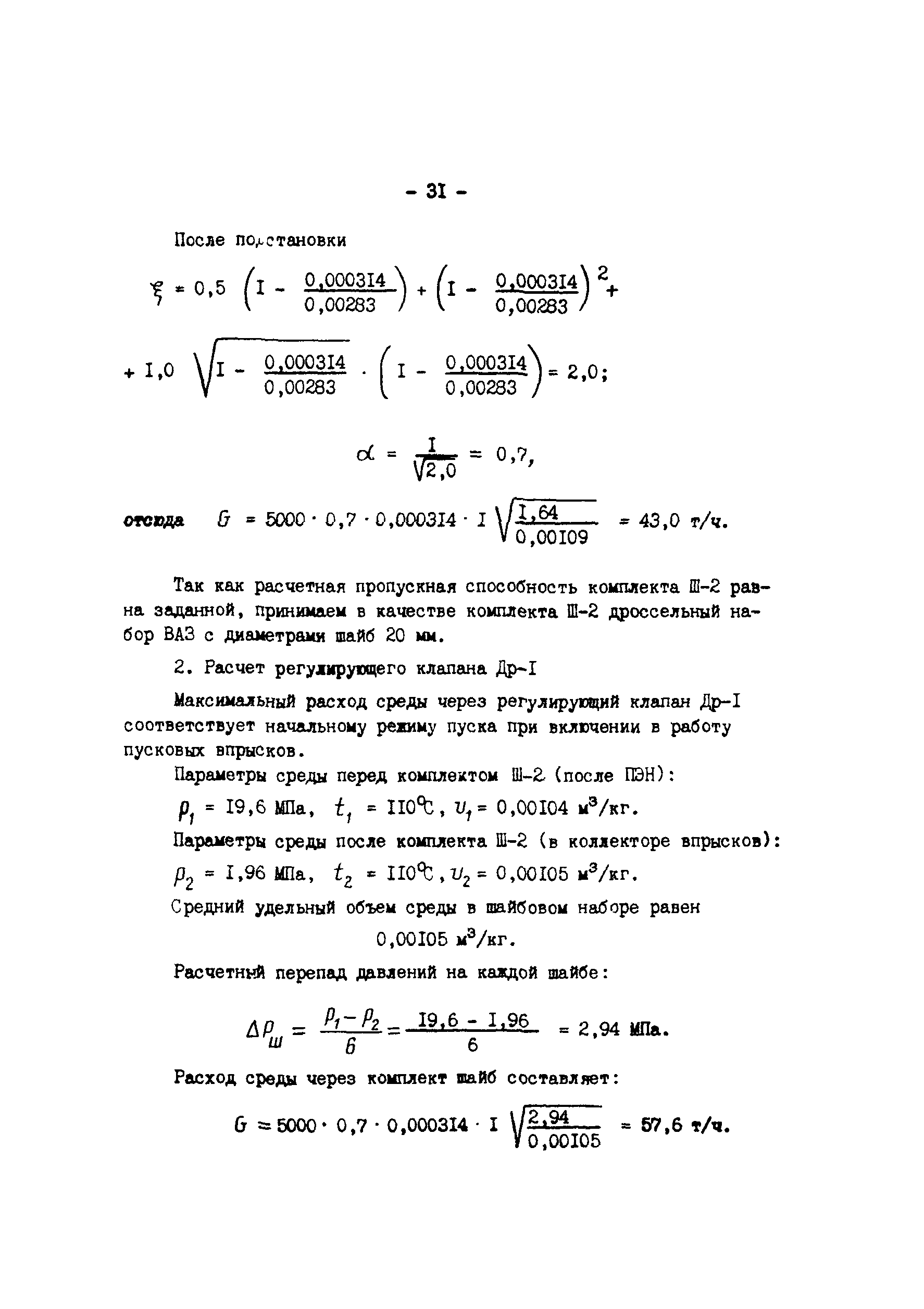

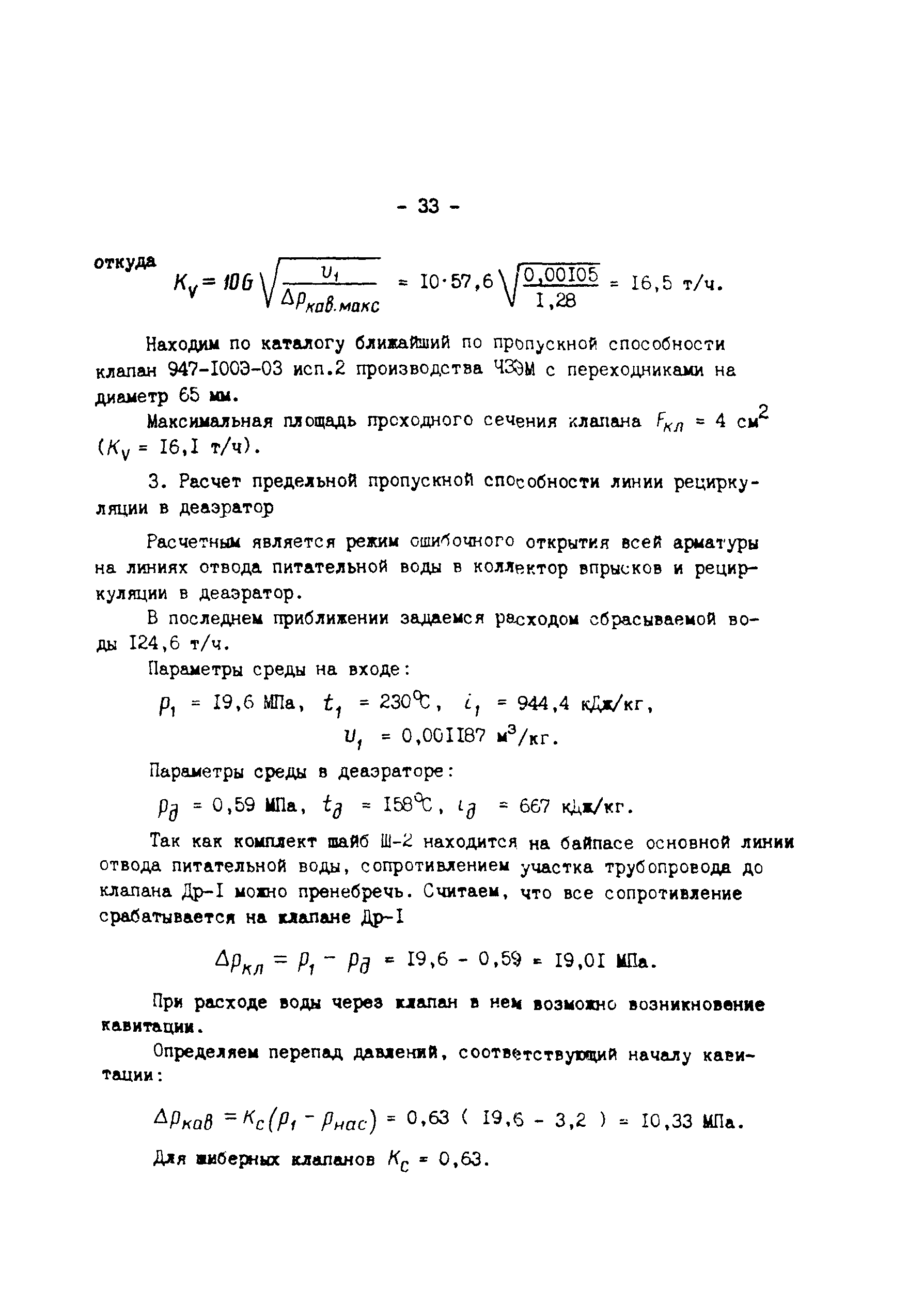

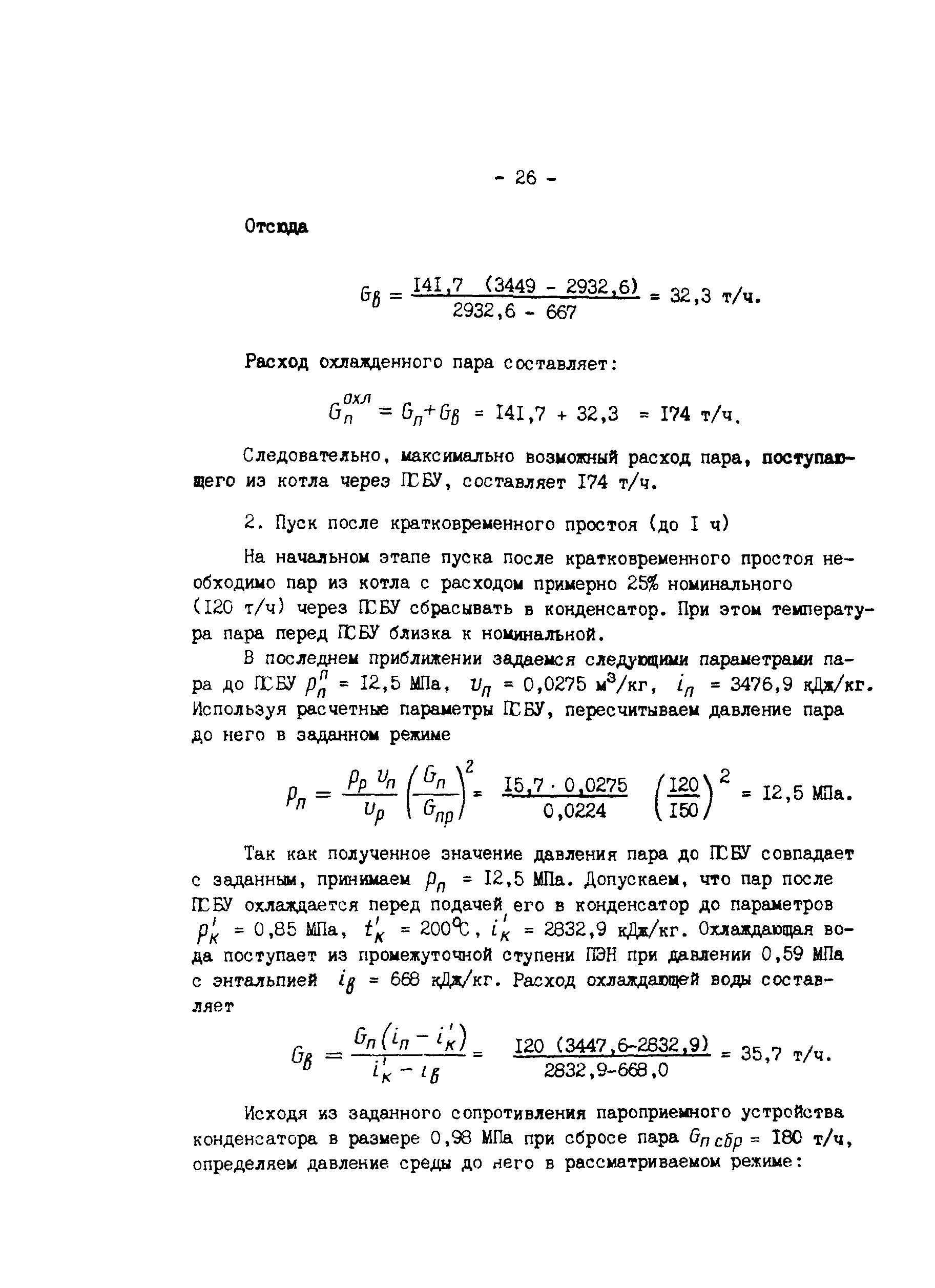

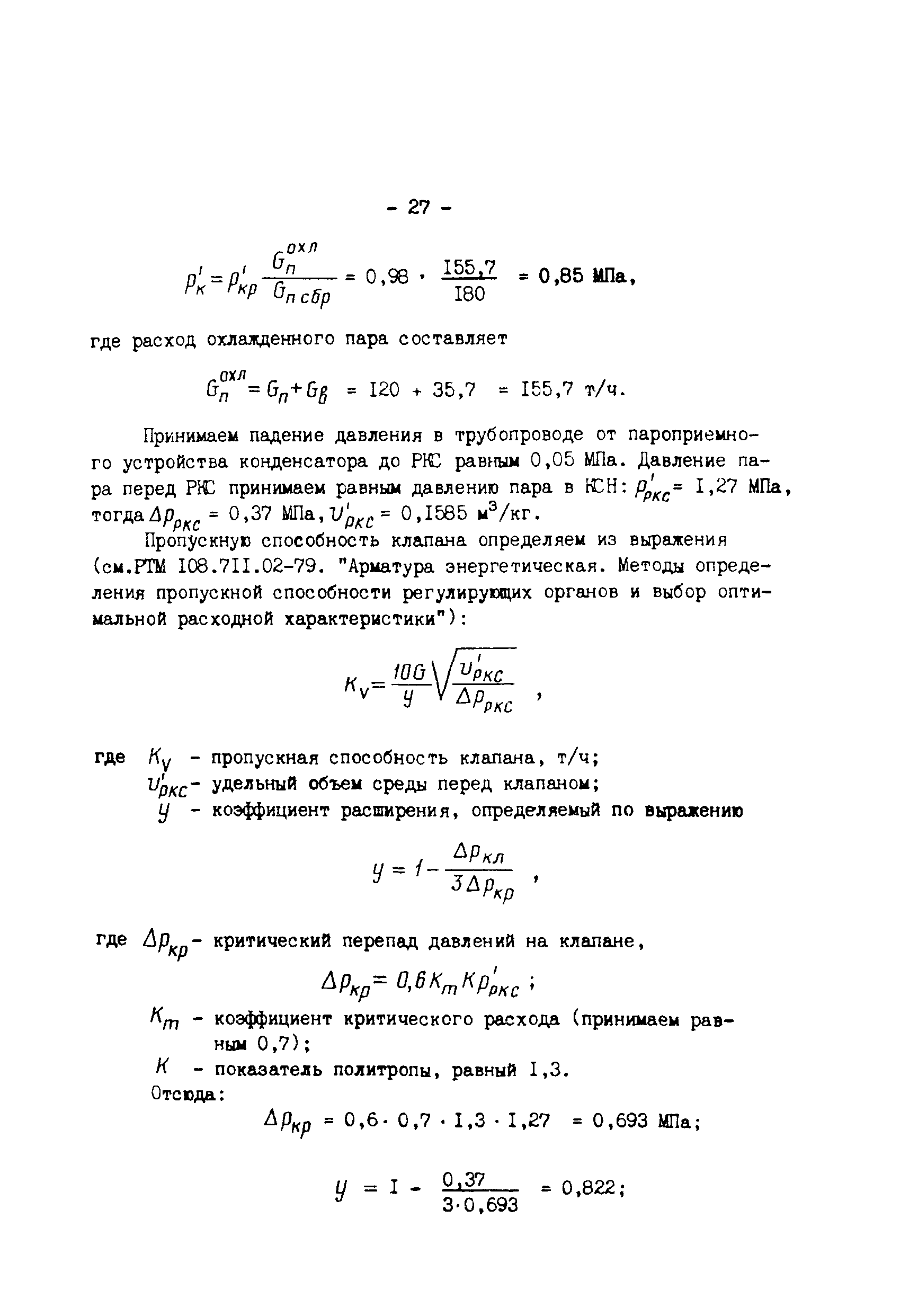

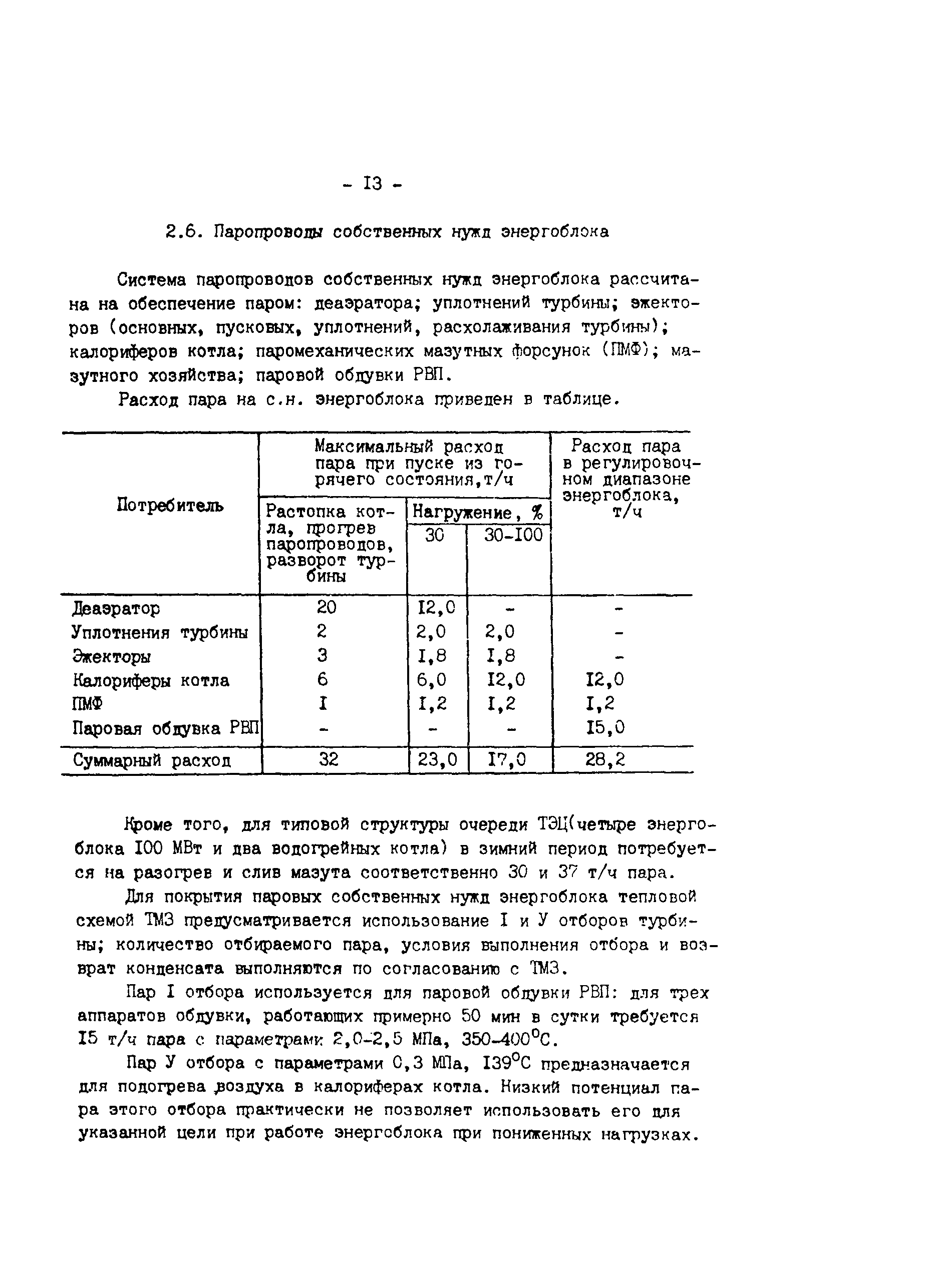

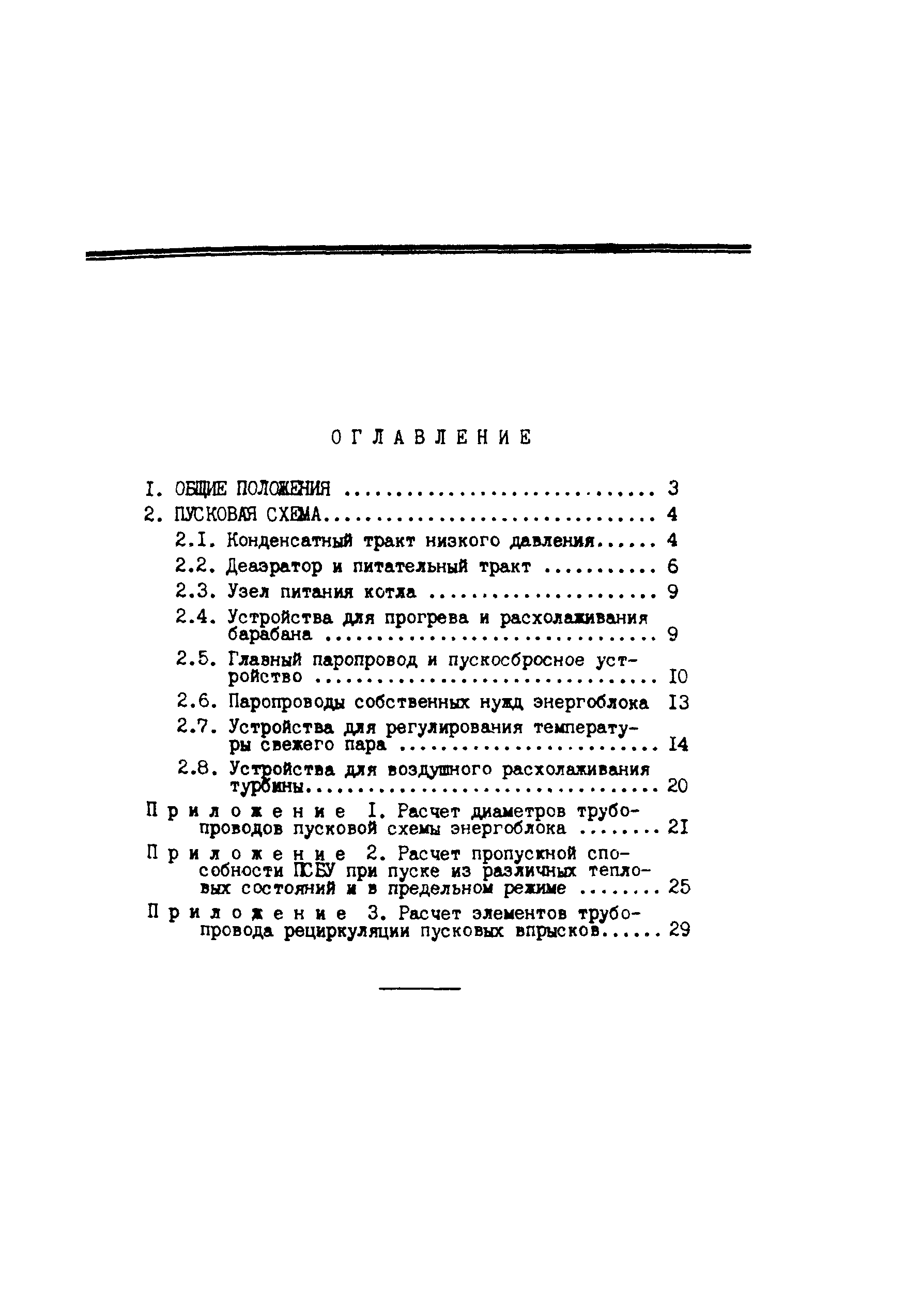

Оглавление:	1 Общие положения 2 Пусковая схема    2.1 Конденсатный тракт низкого давления    2.2 Деаэратор и питательный тракт    2.3 Узел питания котла    2.4 Устройства для прогрева и расхолаживания барабана    2.5 Главный паропровод и пускосбросное устройство    2.6 Паропроводы собственных нужд энергоблока    2.7 Устрйоства для регулирования температуры свежего пара    2.8 Устройства для воздушного расхолаживания турбины Приложение 1 Расчет диаметров трубопроводов пусковой схемы энергоблока Приложение 2 Расчет пропускной способности ПСБУ при пуске из различных тепловых состояний и в предельном режиме Приложение 3 Расчет элементов трубопровода рециркуляции пусковых впрысков
Разработан:	ВНИПИэнергопром ПО Союзтехэнерго ПО ТМЗ ВТИ им. Ф.Э. Дзержинского Орловская ТЭЦ
Утверждён:	27.05.1986 Минэнерго СССР (USSR Minenergo )
Издан:	СПО Союзтехэнерго (1988 г. )
Расположен в:	Техническая документация Мостостроение Основное оборудование энергоблоков
Нормативные ссылки:	ГОСТ 24278-89 «Установки турбинные паровые стационарные для привода электрических генераторов ТЭС. Общие технические требования»
