Обозначение: | РД 153-34.3-20.672-2002 |
Обозначение англ: | RD 153-34.3-20.672-2002 |
Статус: | действует |

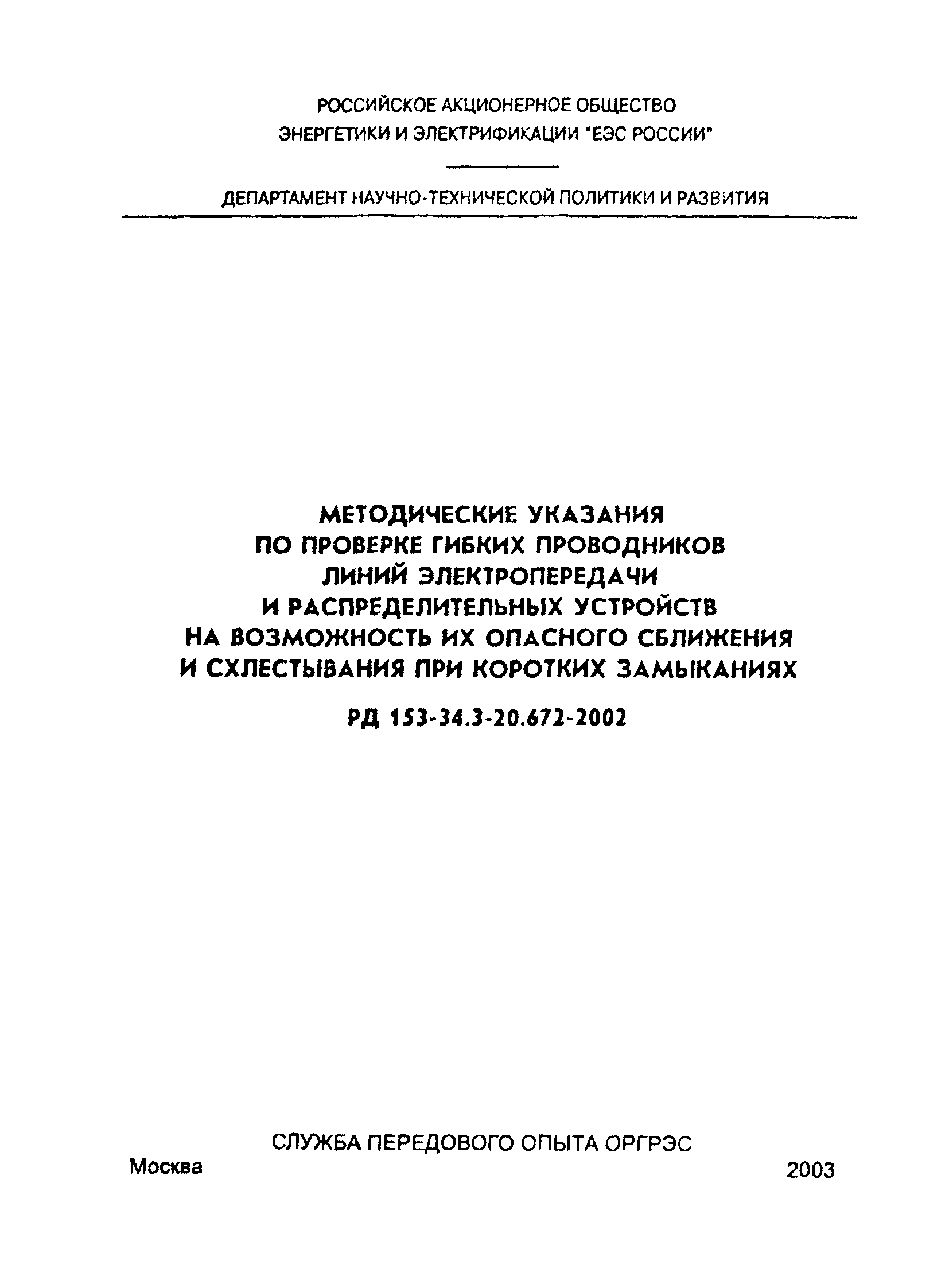

Название рус.: | Методические указания по проверке гибких проводников линий электропередачи и распределительных устройств на возможность их опасного сближения и схлестывания при коротких замыканиях |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 01.03.2003 |
Область применения: | Документ предназначен для использования при выполнении расчетов по определению опасного сближения или схлестывания гибких проводников ВЛ и РУ при КЗ и является руководящим документом для работников проектных, научно-исследовательских и эксплуатационных организаций при оценке смещений гибких проводников при КЗ. |

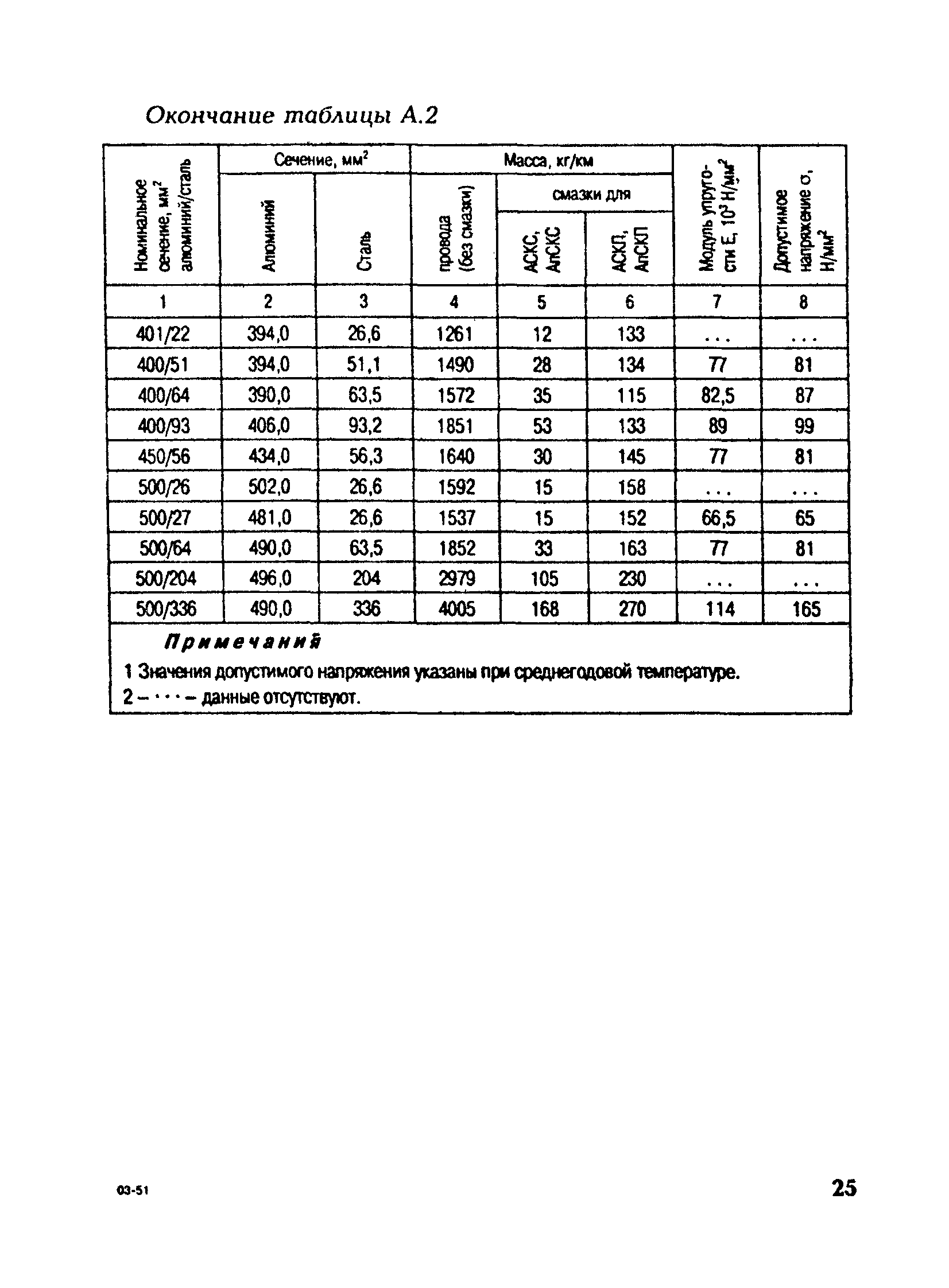

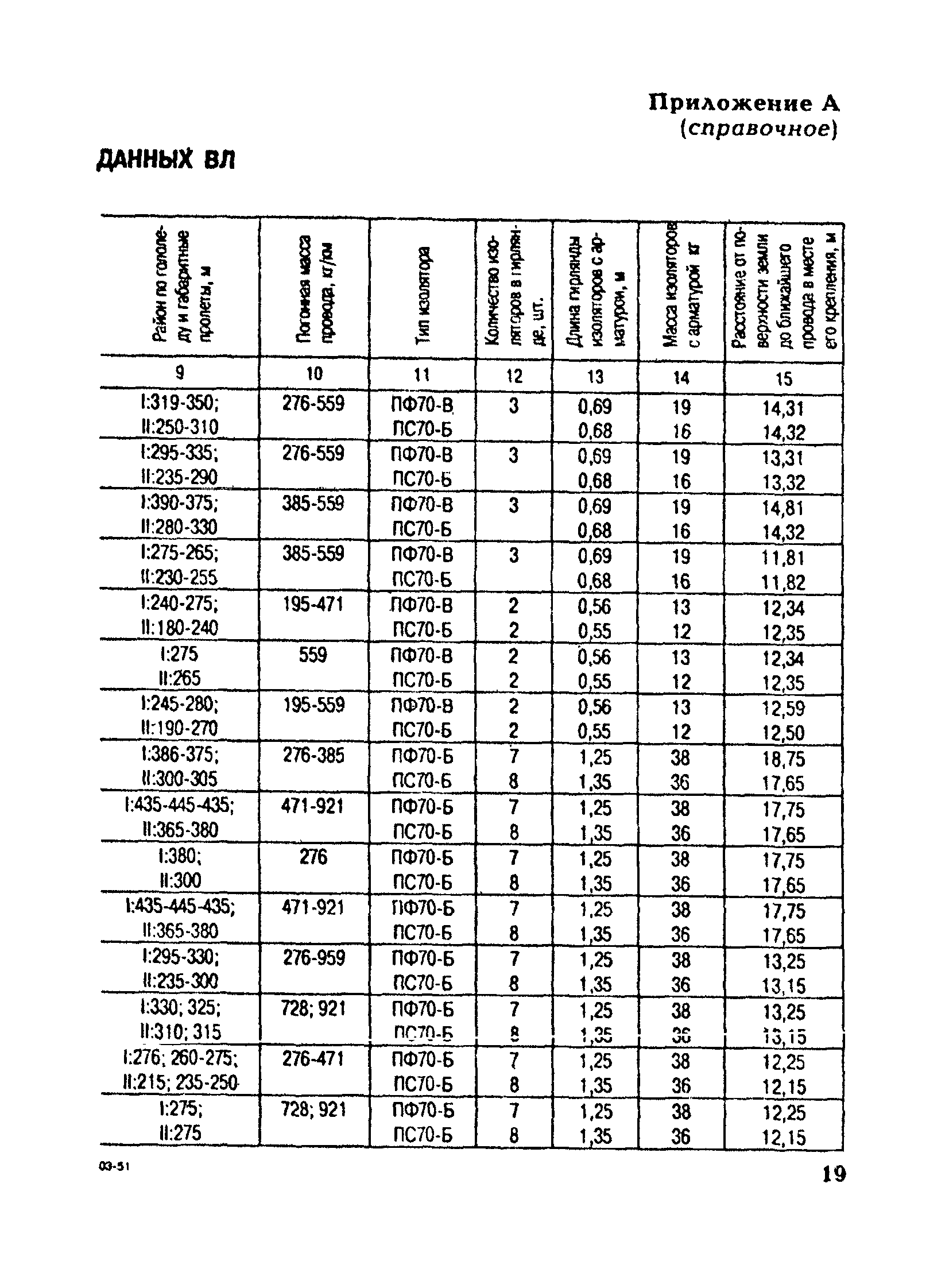

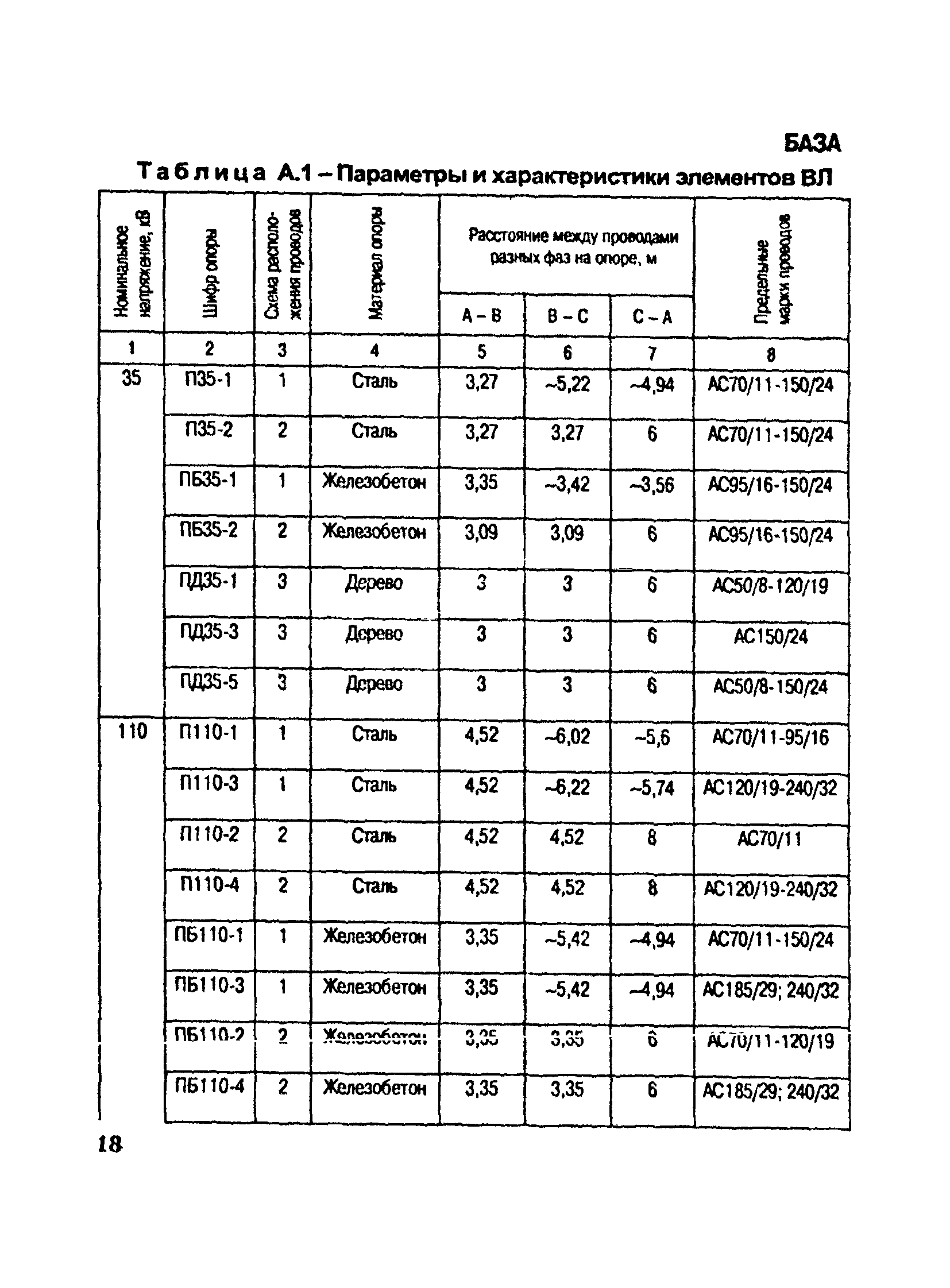

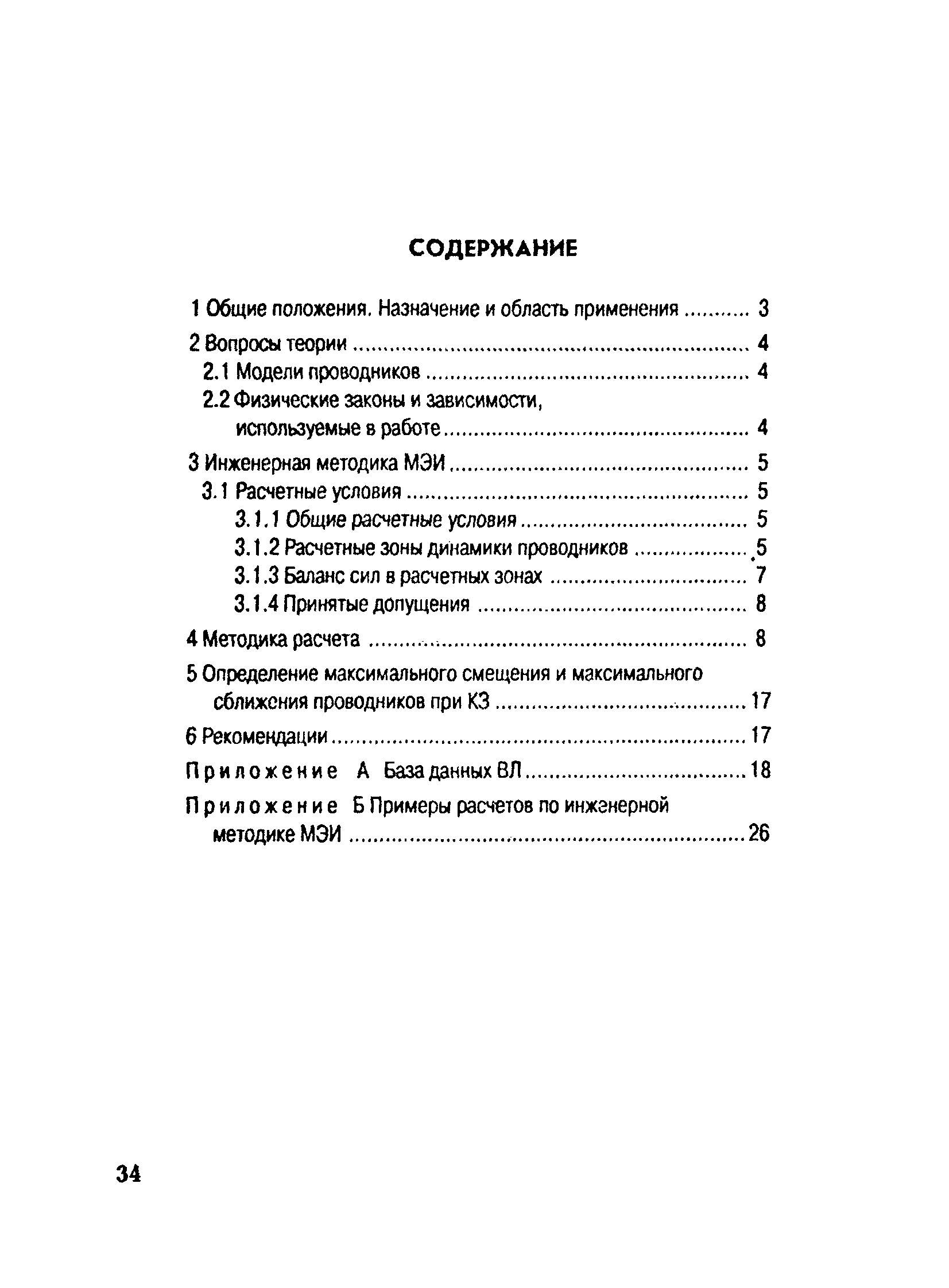

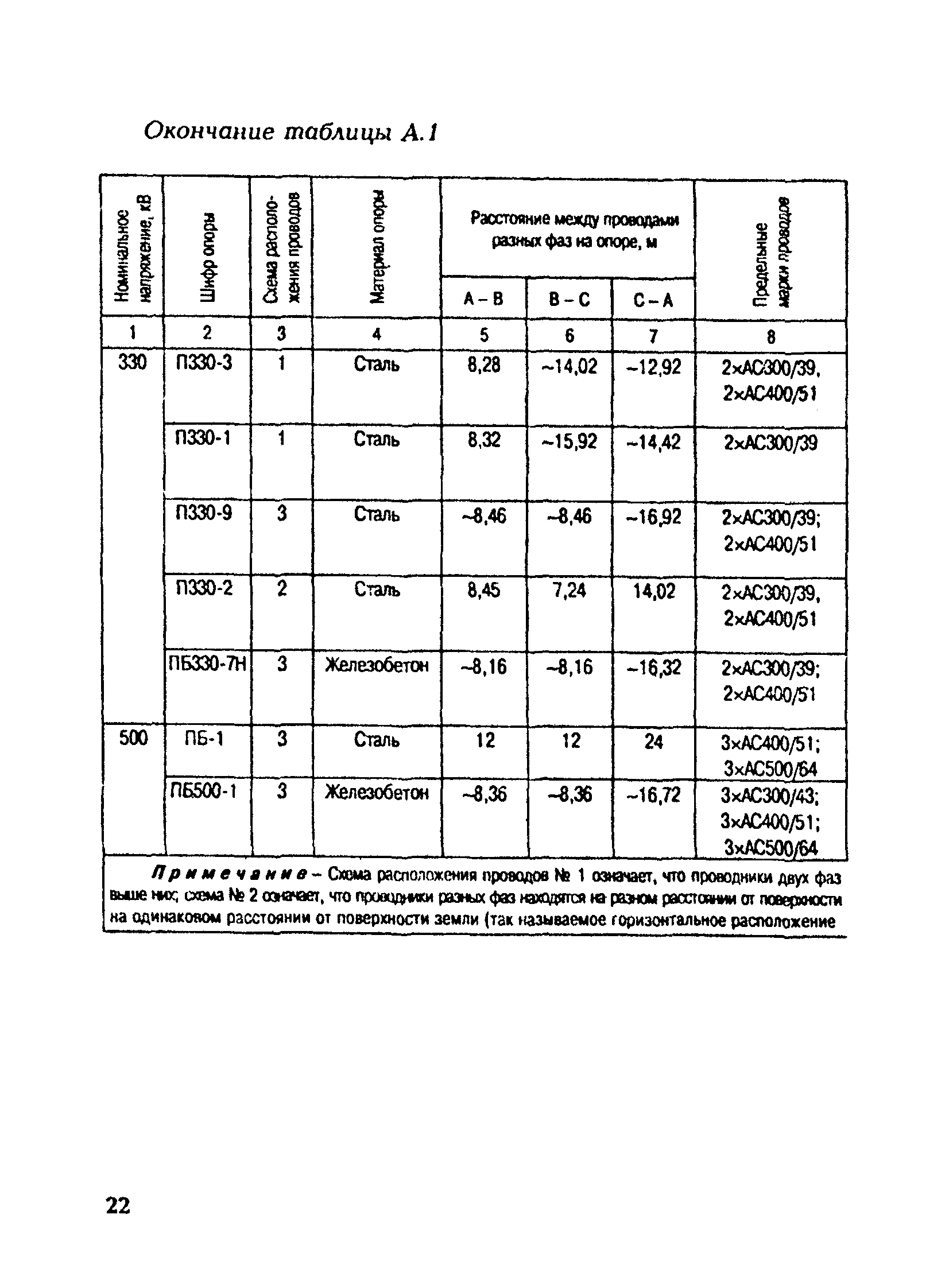

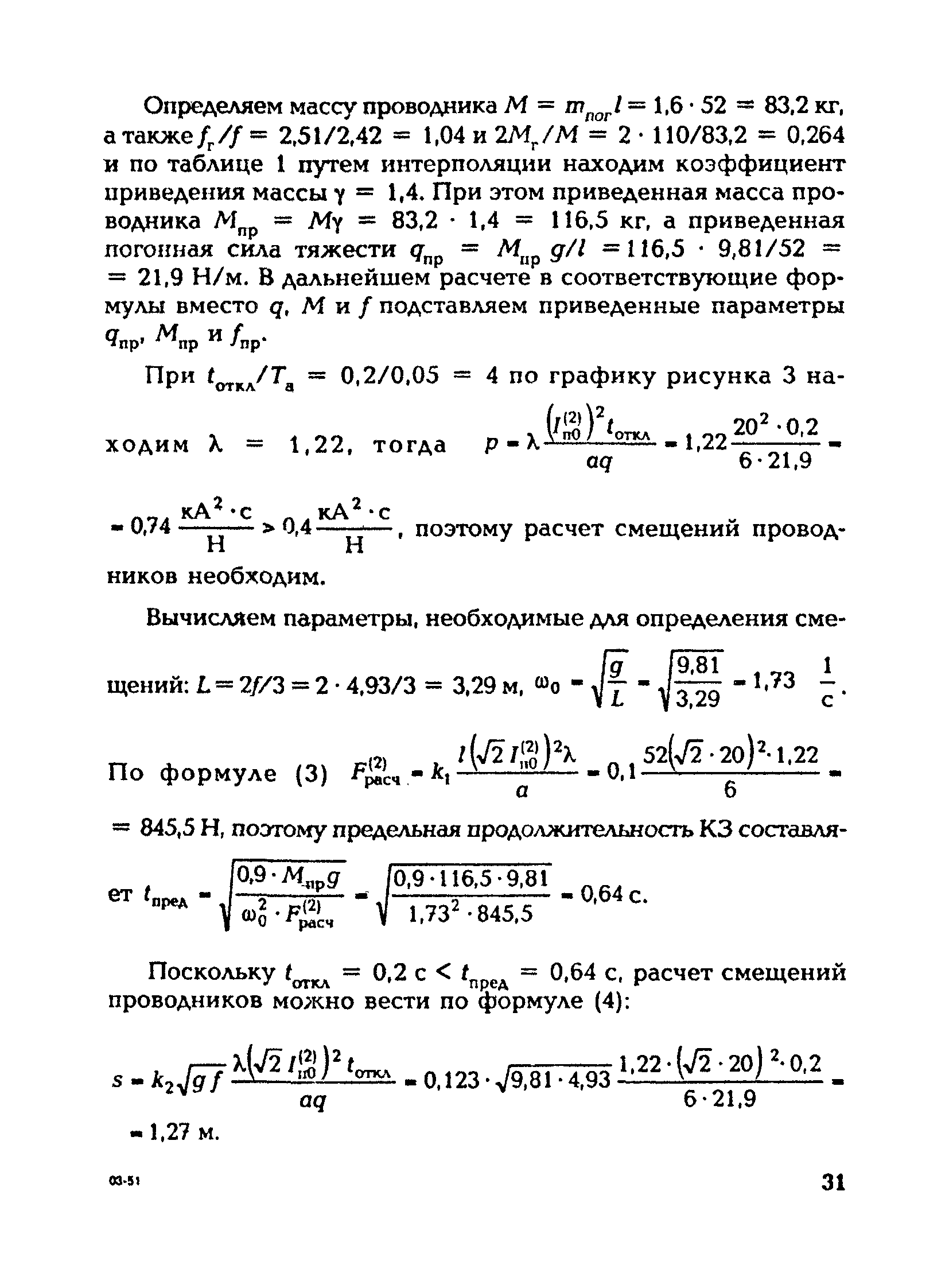

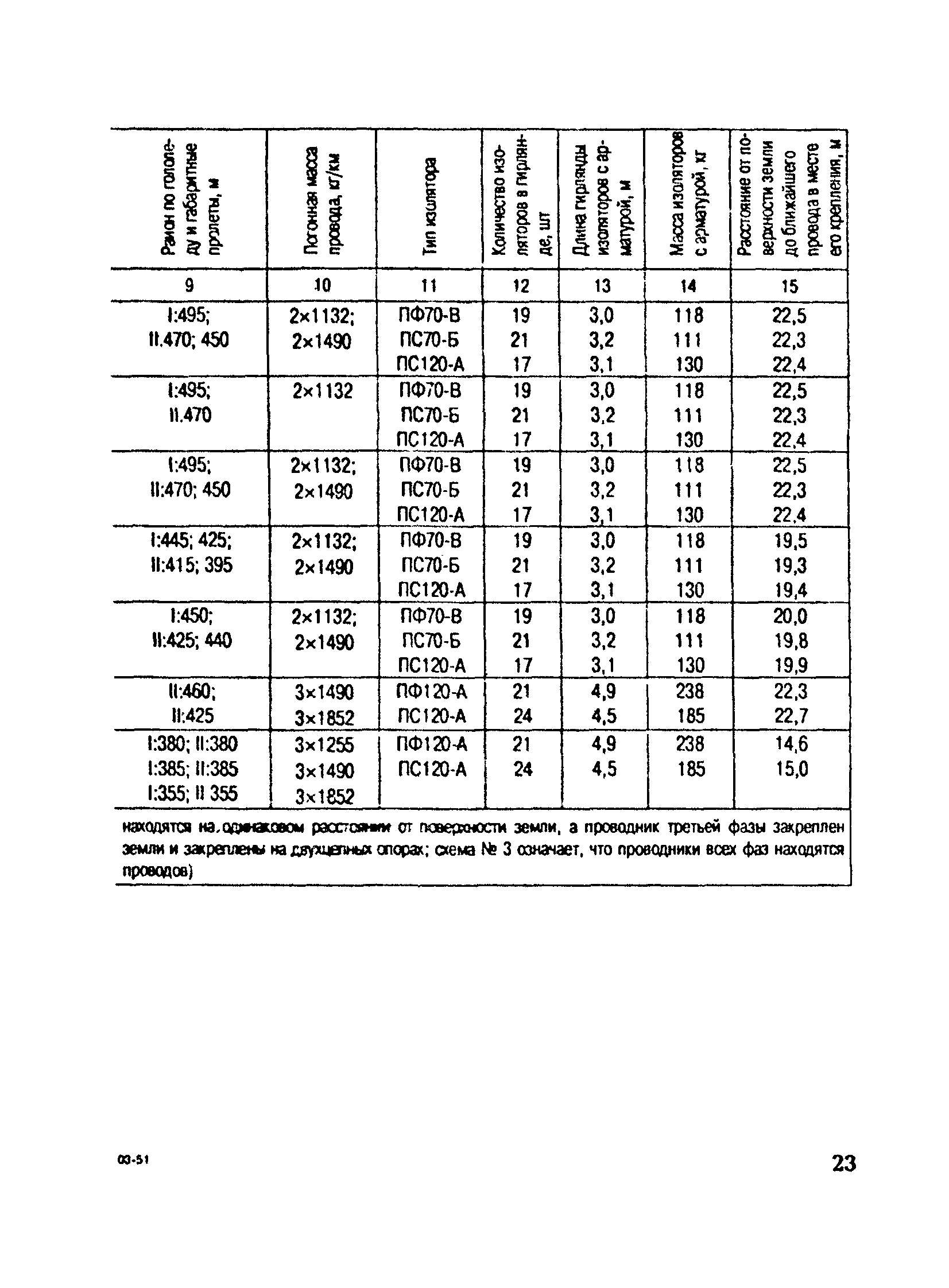

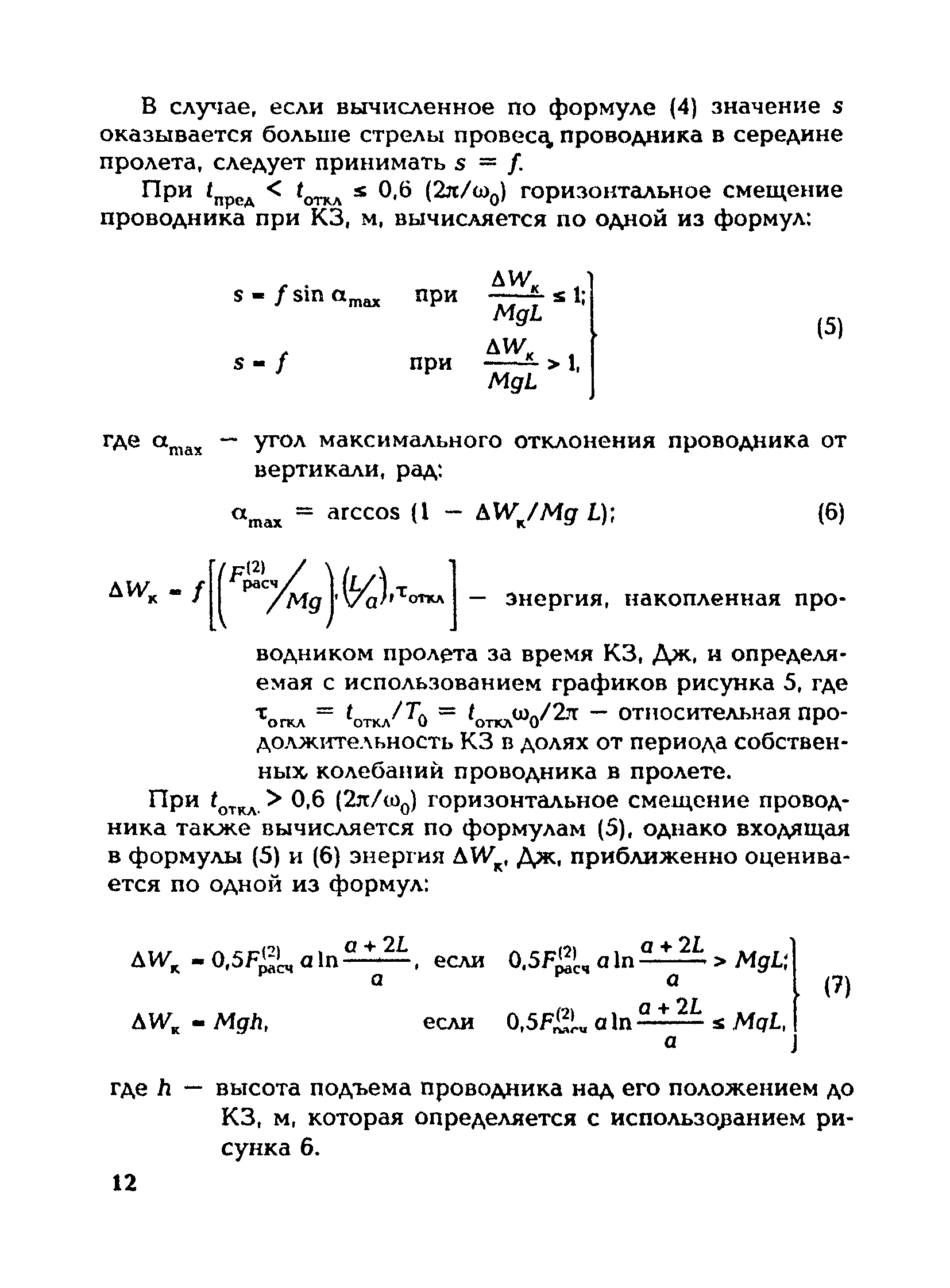

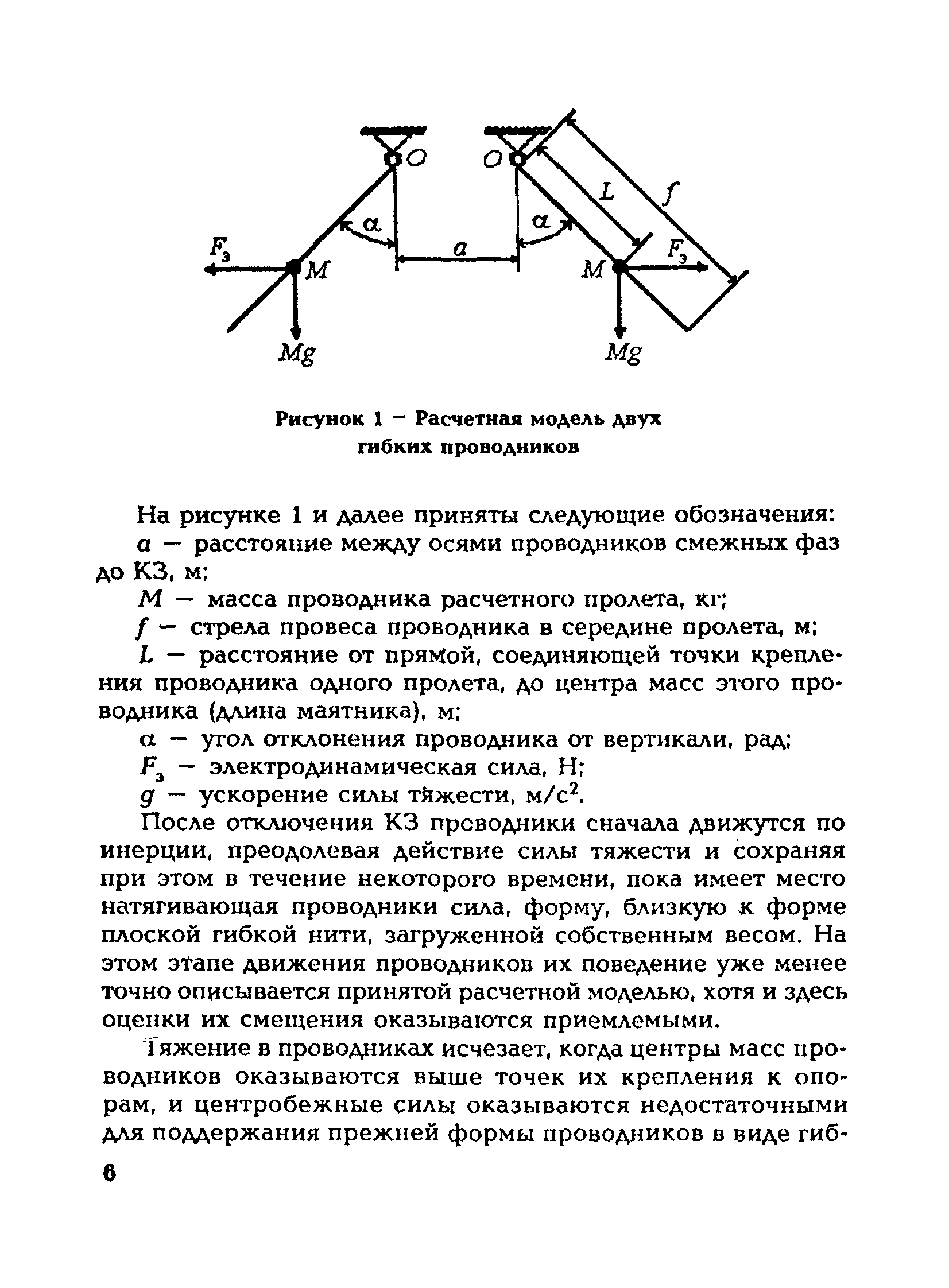

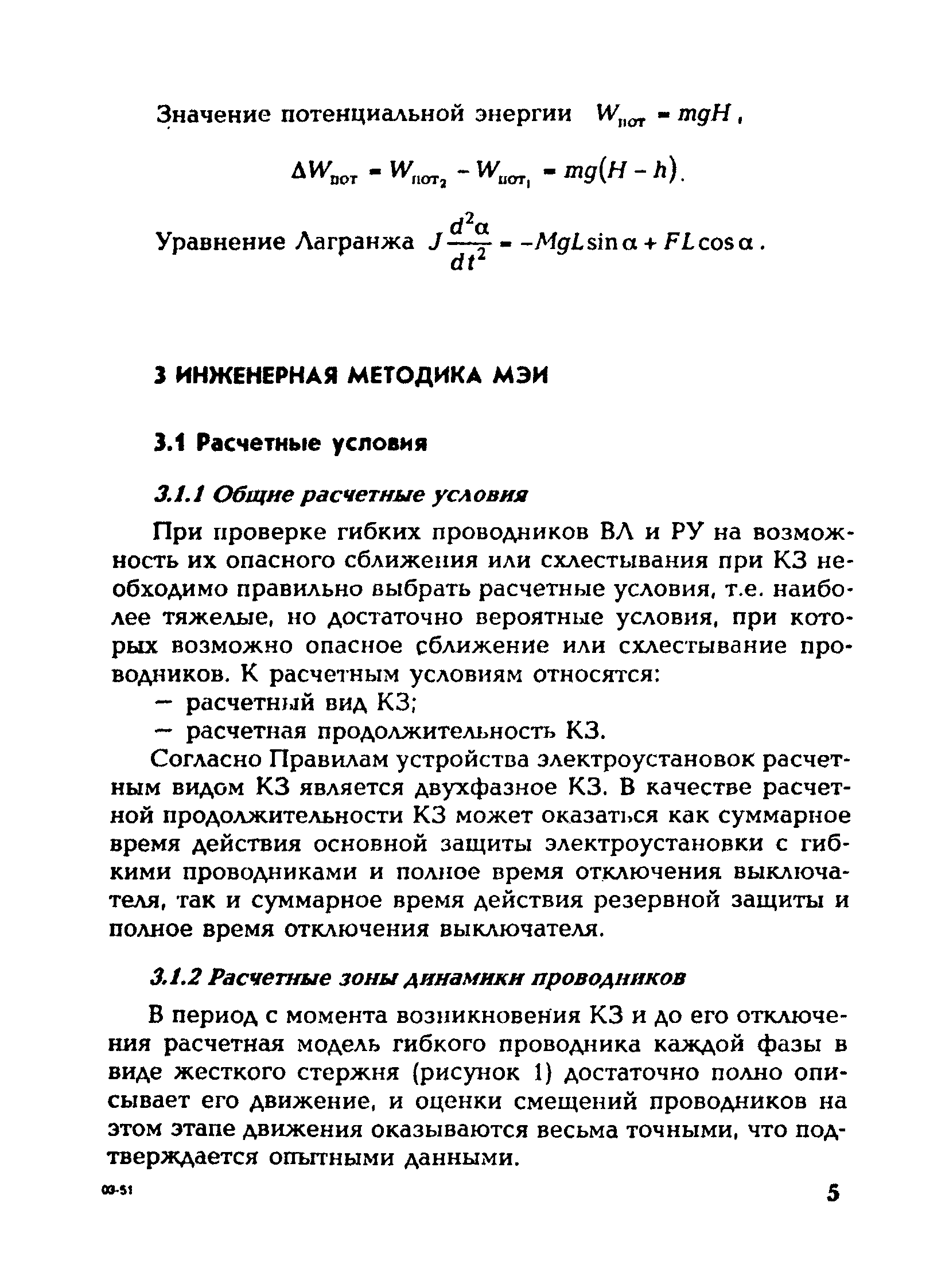

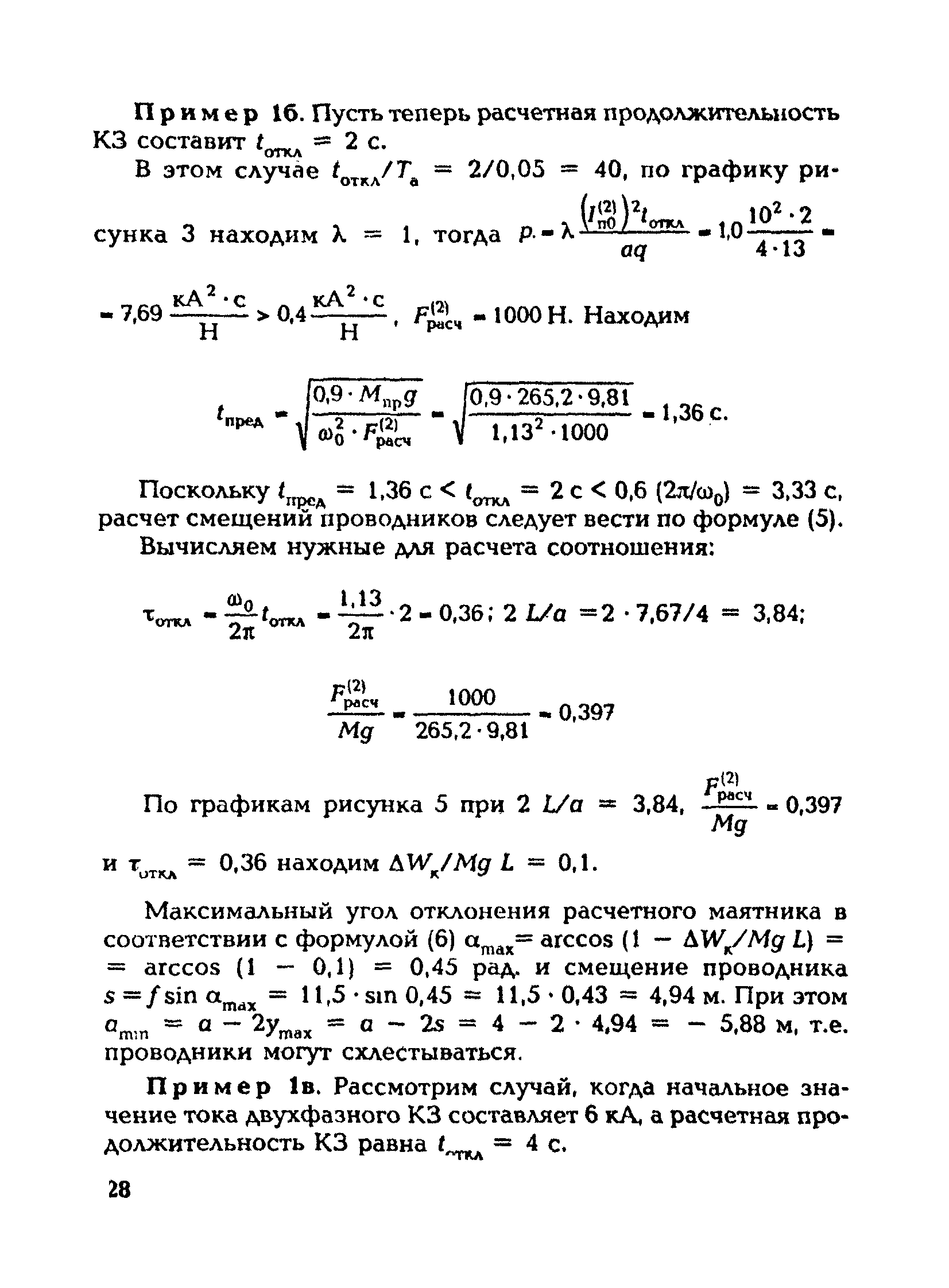

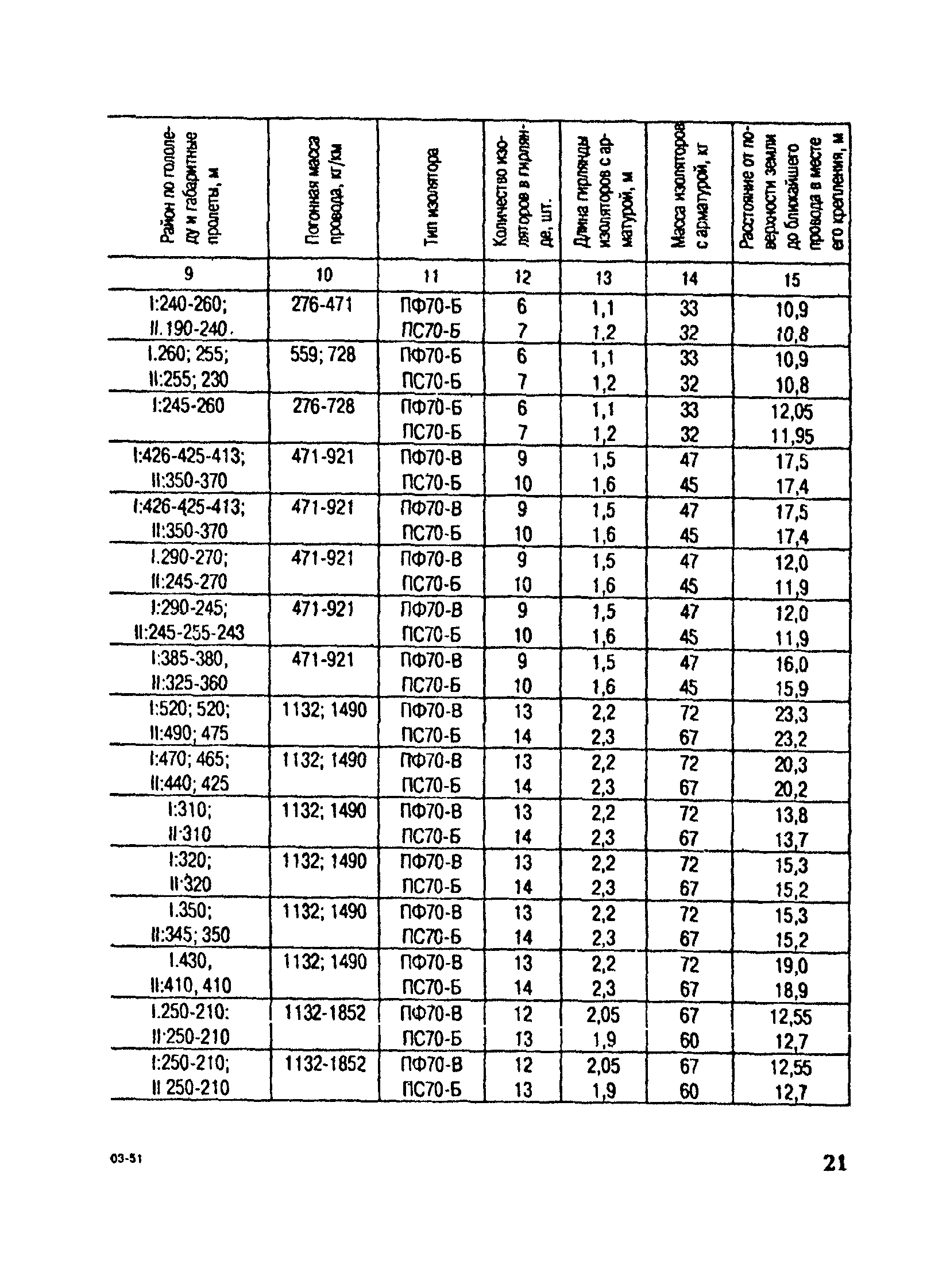

Оглавление: | 1. Общие положения. Назначение и область применения 2. Вопросы теории 2.1 Модели проводников 2.2 Физические законы и зависимости, используемые в работе 3. Инженерная методика МЭИ 3.1 Расчетные условия 3.1.1 Общие расчетные условия 3.1.2 Расчетные зоны динамики проводников 3.1.3 Баланс сил в расчетных зонах 3.1.4 Принятые допущения 4. Методика расчета 5. Определение максимального смещения и максимального сближения проводников при КЗ 6. Рекомендации Приложение А. База данных ВЛ Приложение Б. Примеры расчетов по инженерной методике МЭИ |

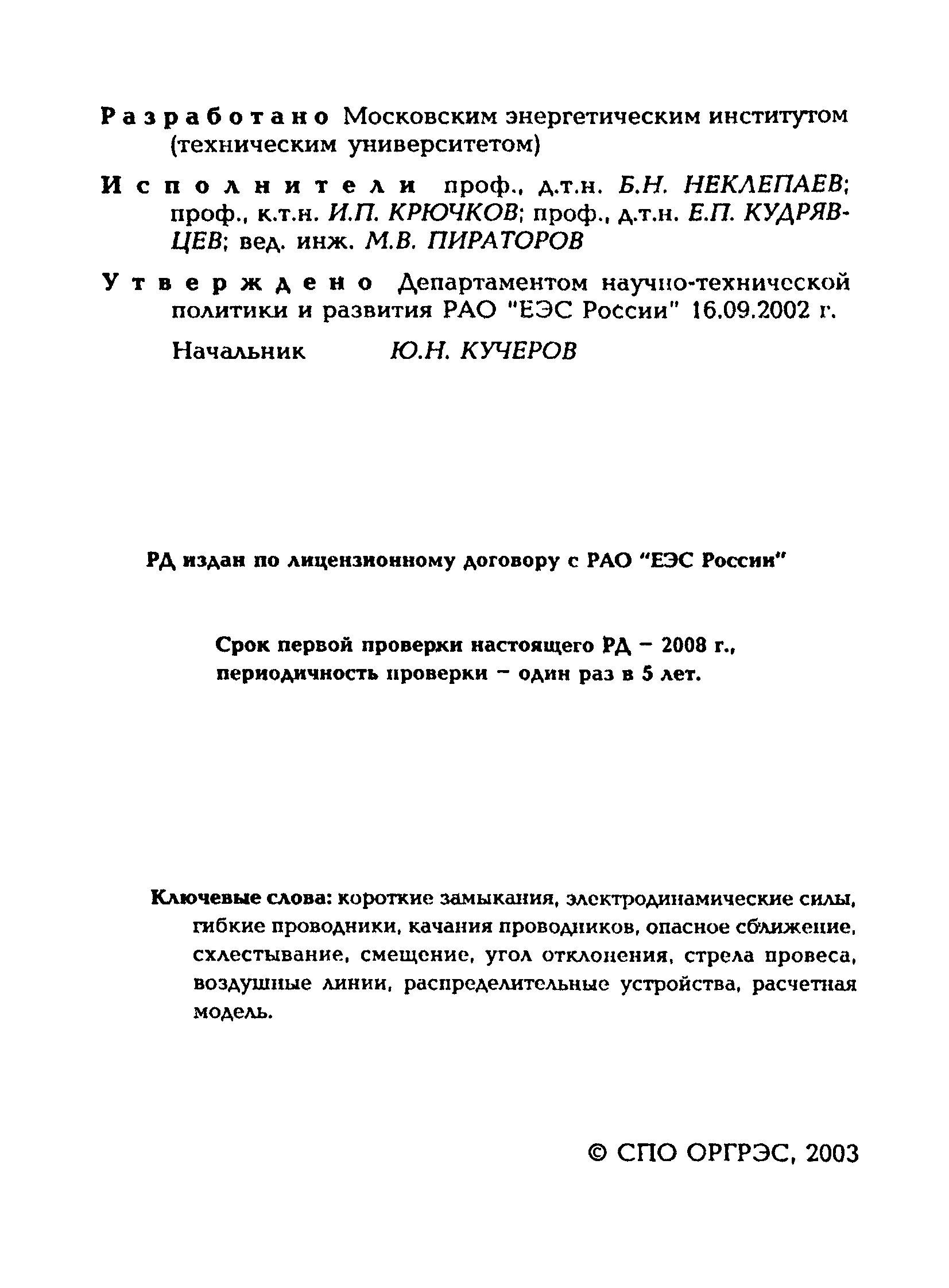

Разработан: | Московский энергетический институт
|
Утверждён: | 16.09.2002 РАО ЕЭС России (UES of Russia RAO )
|
Расположен в: |
|
Нормативные ссылки: | |
