СО 153-34.17.464-2003

Инструкция по продлению срока службы трубопроводов II, III и IV категорий

Обозначение:	СО 153-34.17.464-2003
Обозначение англ:	SO 153-34.17.464-2003
Статус:	действует
Название рус.:	Инструкция по продлению срока службы трубопроводов II, III и IV категорий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003
Область применения:	Инструкция распространяется на трубопроводы пара и горячей воды II, III и IV категорий с рабочими параметрами среды, установленными классификацией трубопроводов по категориям и группам, приведенной в таблице 1 РД 03-94, расположенные в пределах территории электростанций, котельных и промышленных предприятий. Иструкция устанавливает срок службы трубопроводов, основные технические требования к обследованию и продлению срока службы, определяет зоны, методы и объемы контроля, а также нормы и критерии оценки качества металла трубопроводов в пределах установленного срока службы, по истечении его и после аварии.

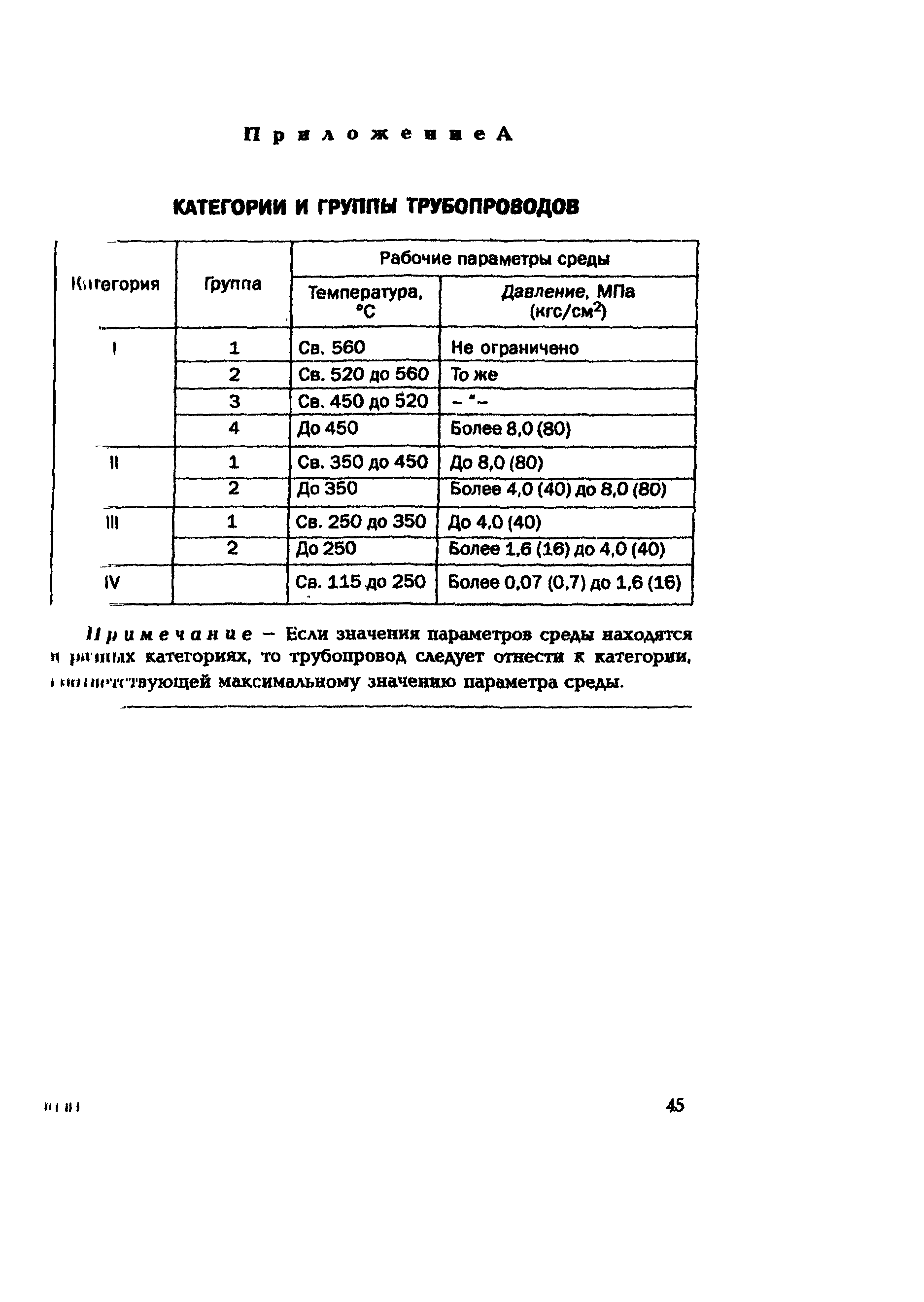

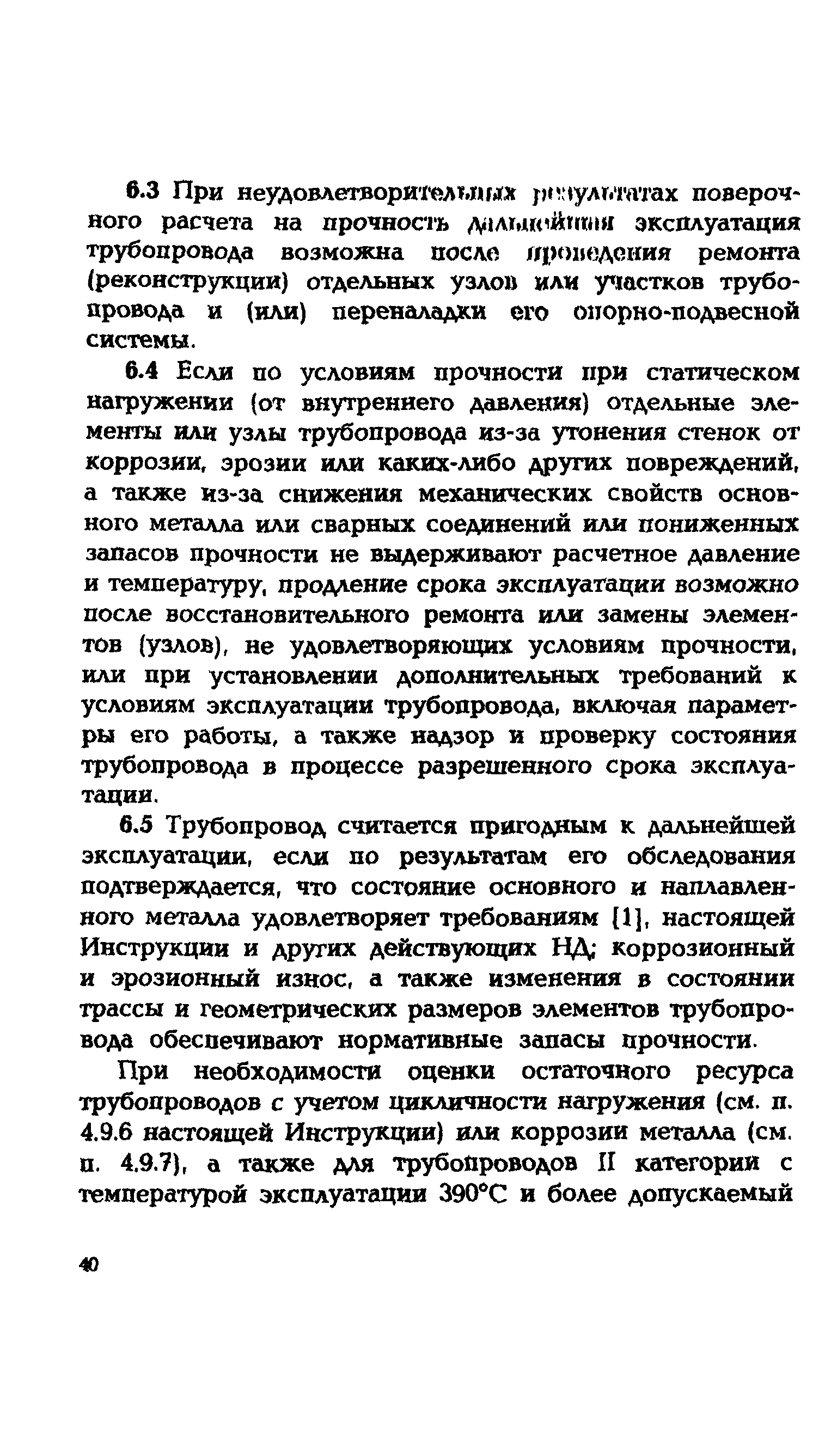

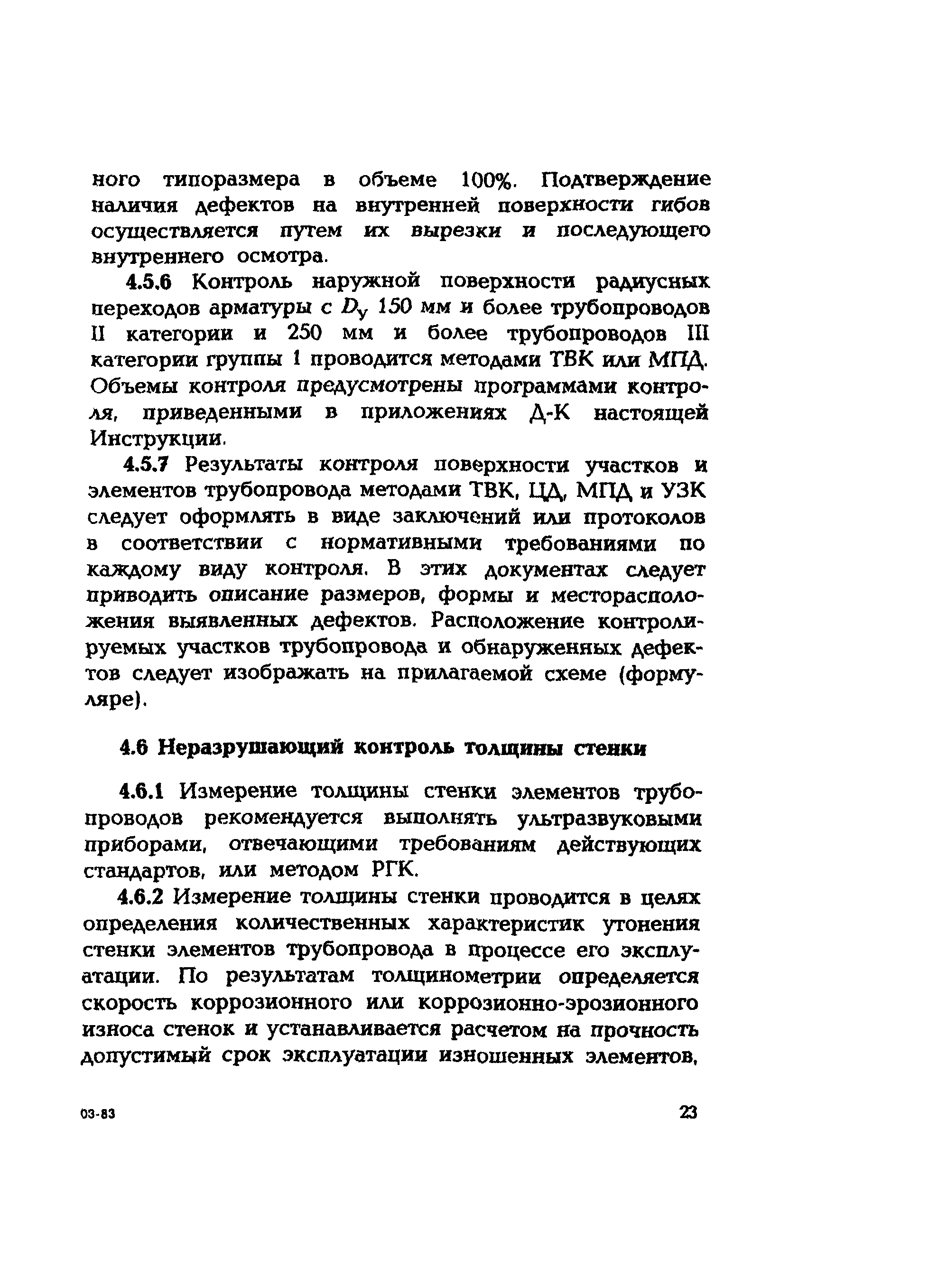

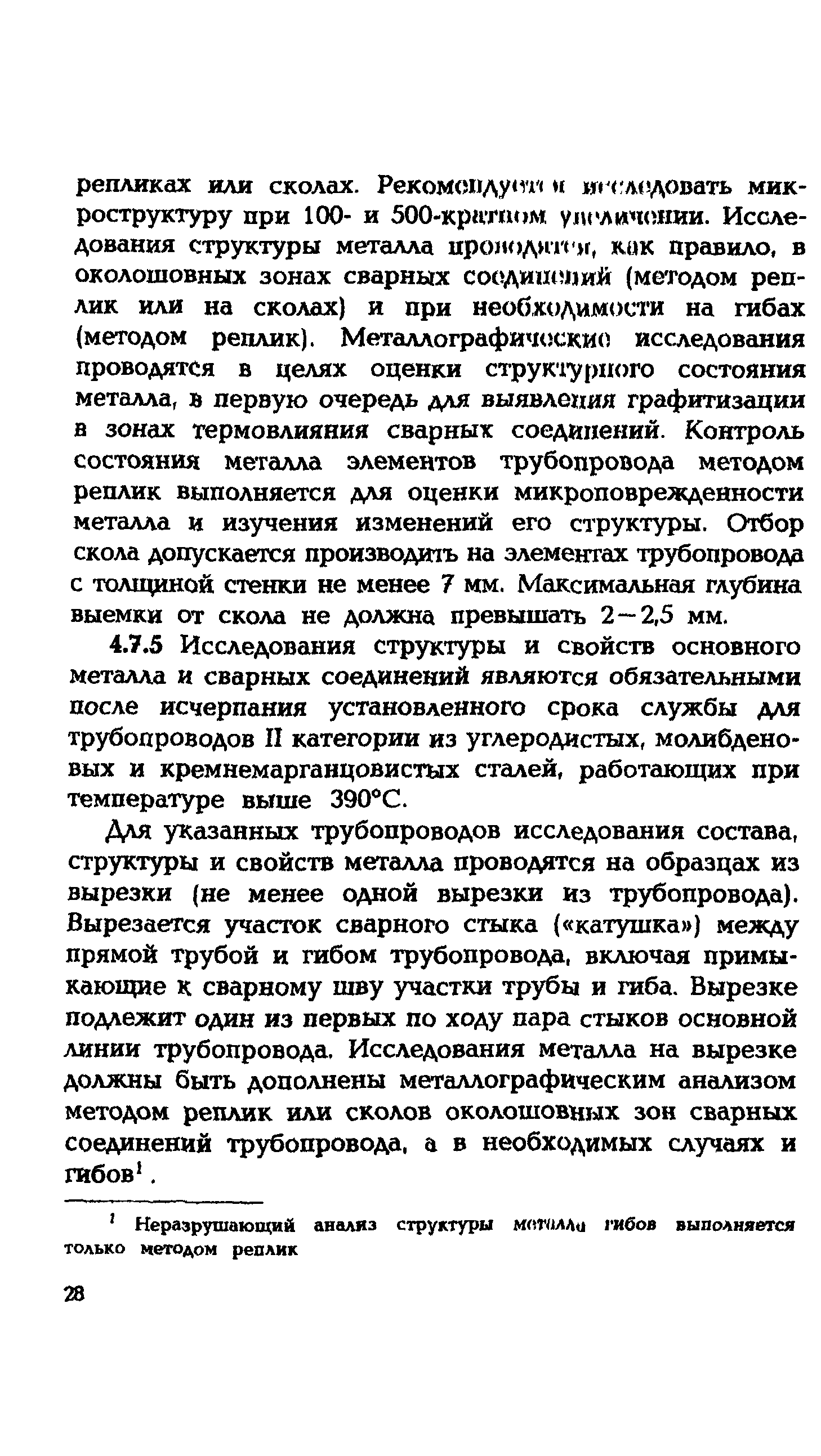

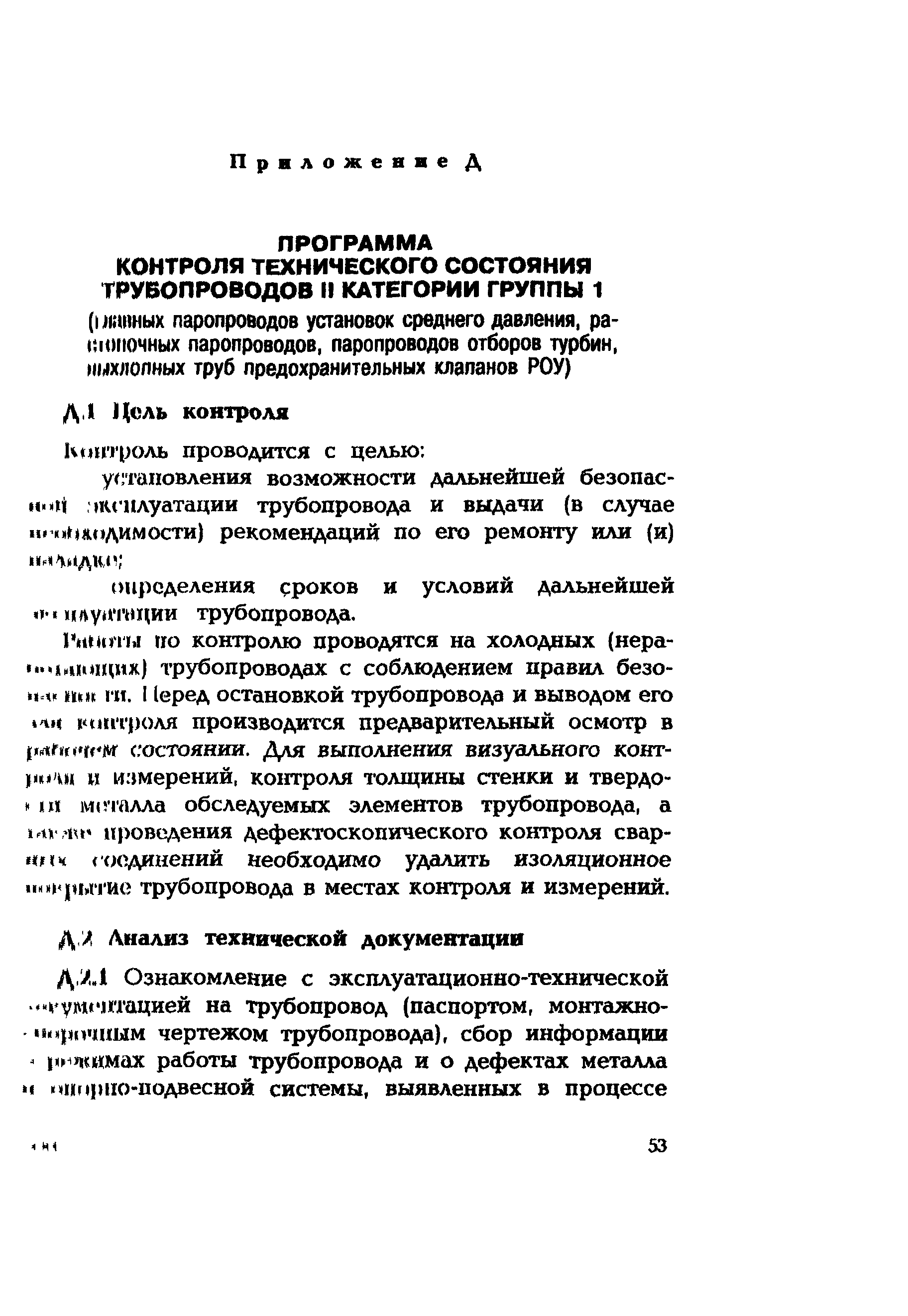

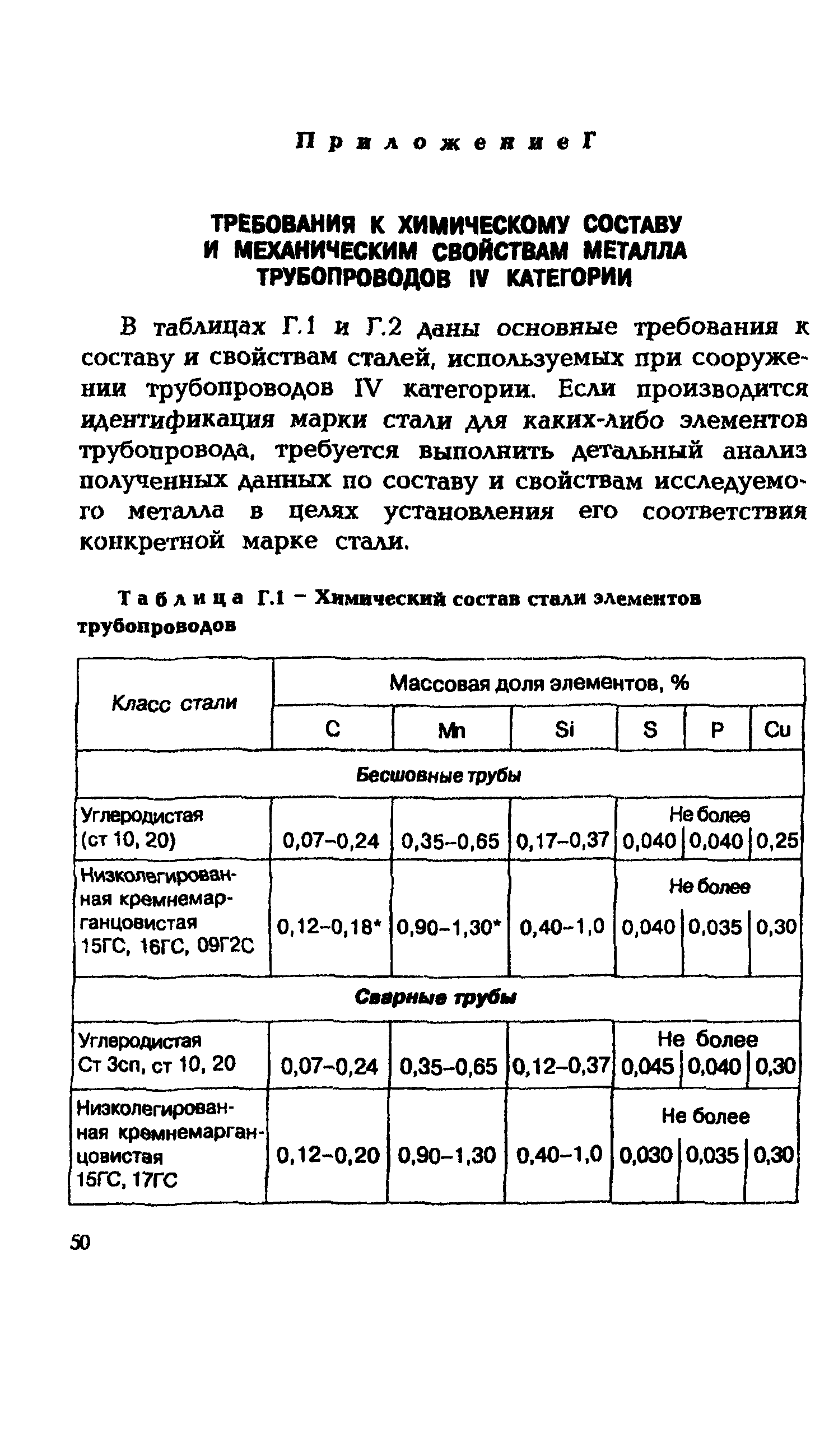

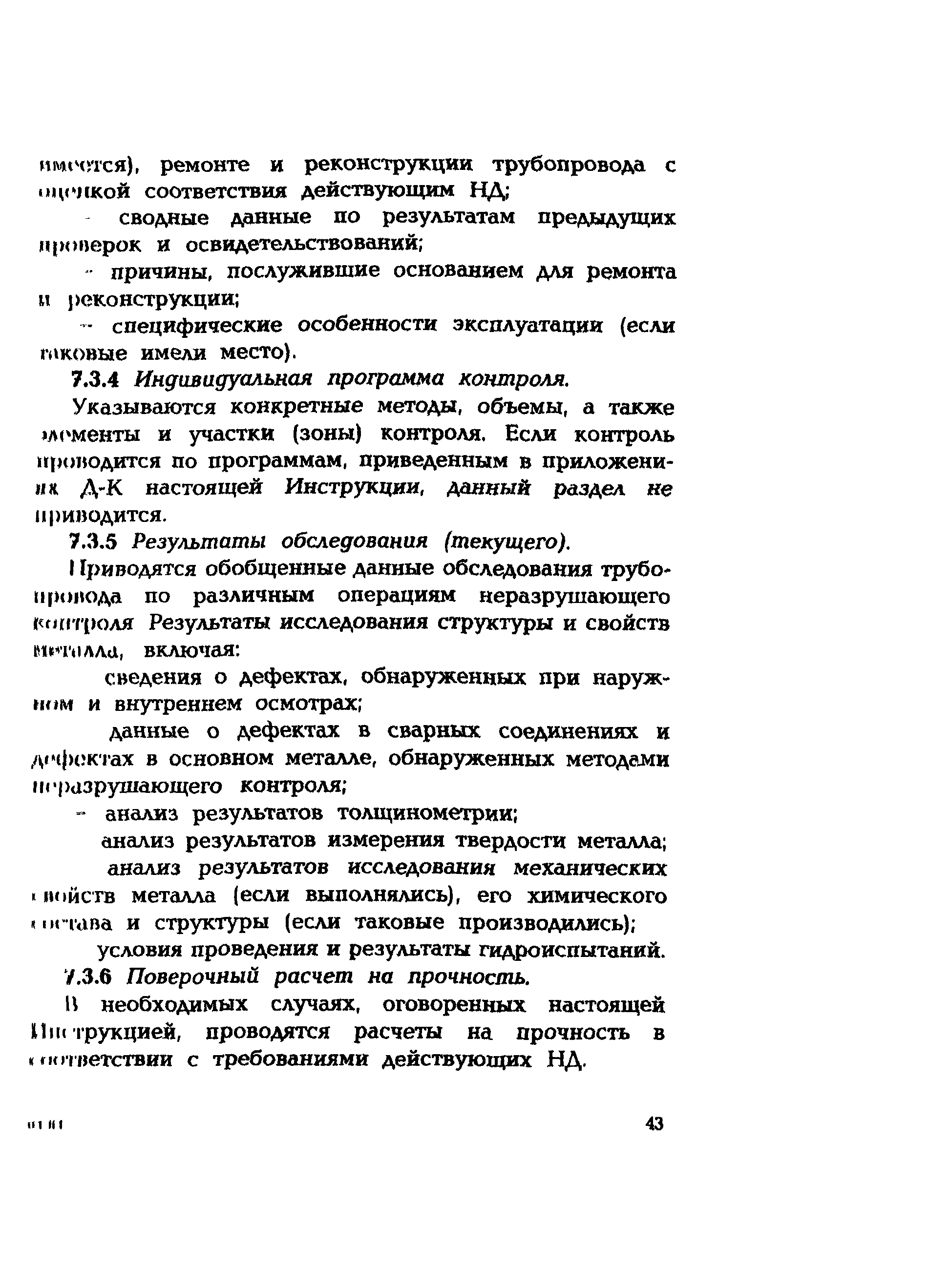

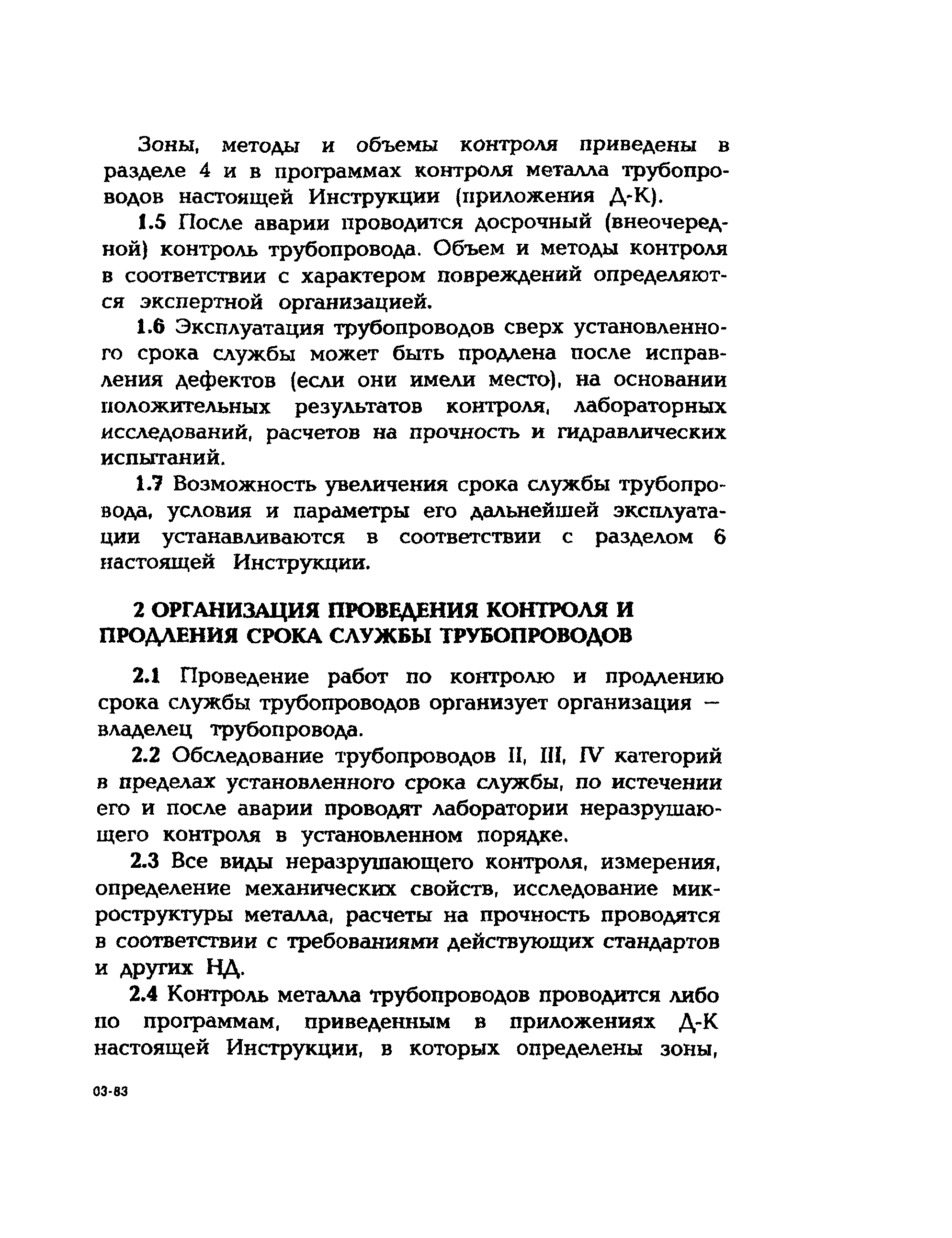

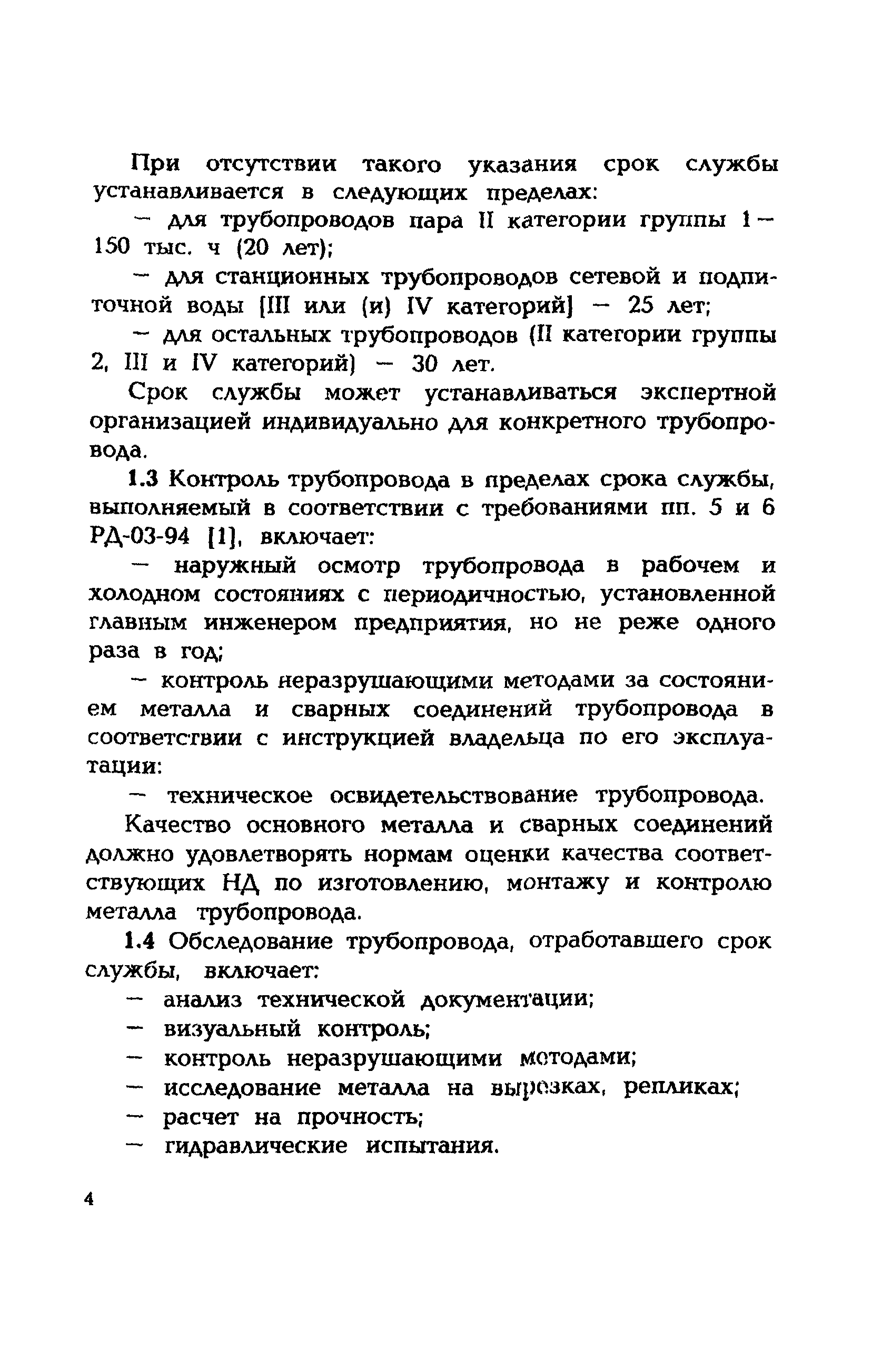

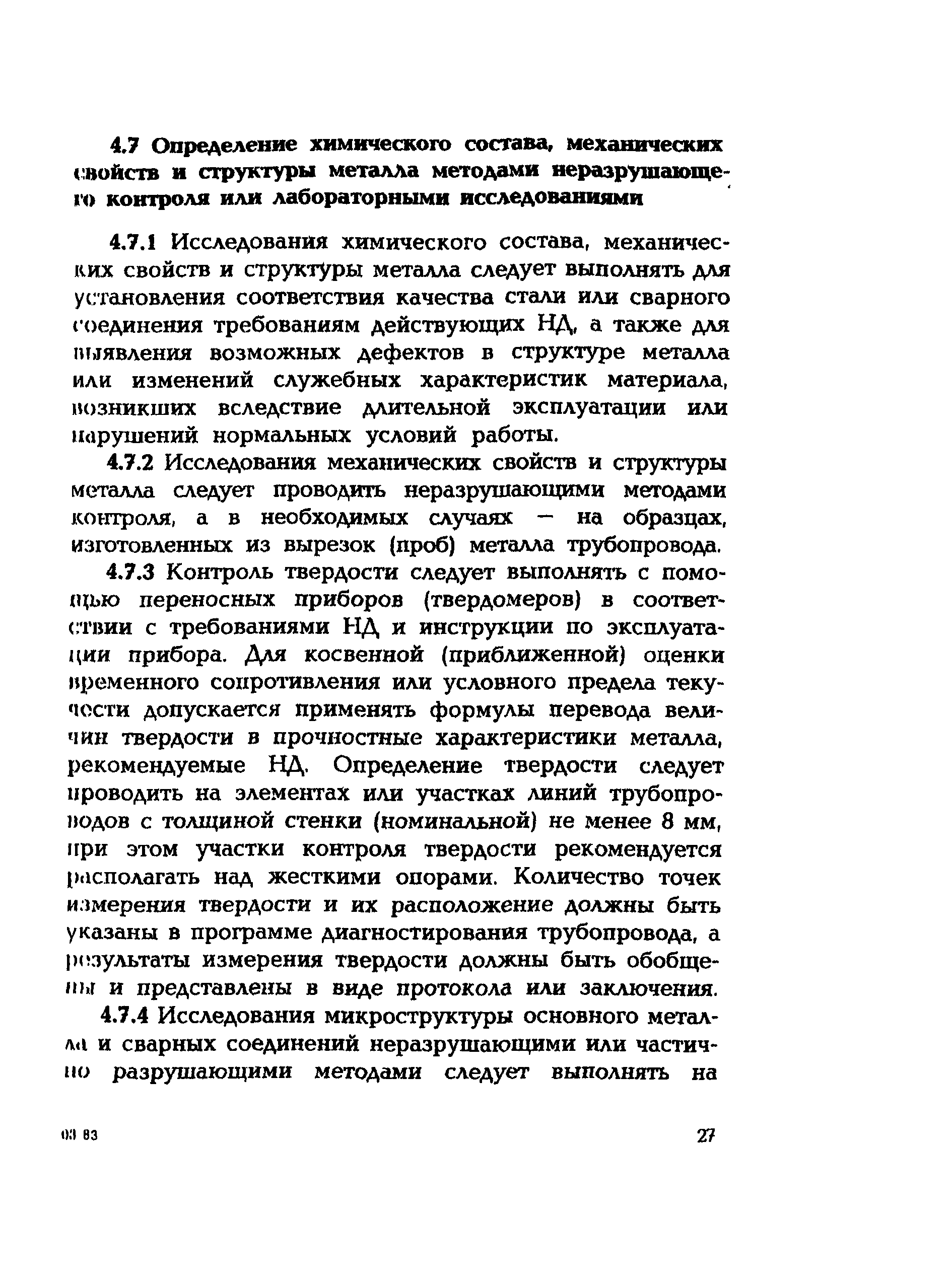

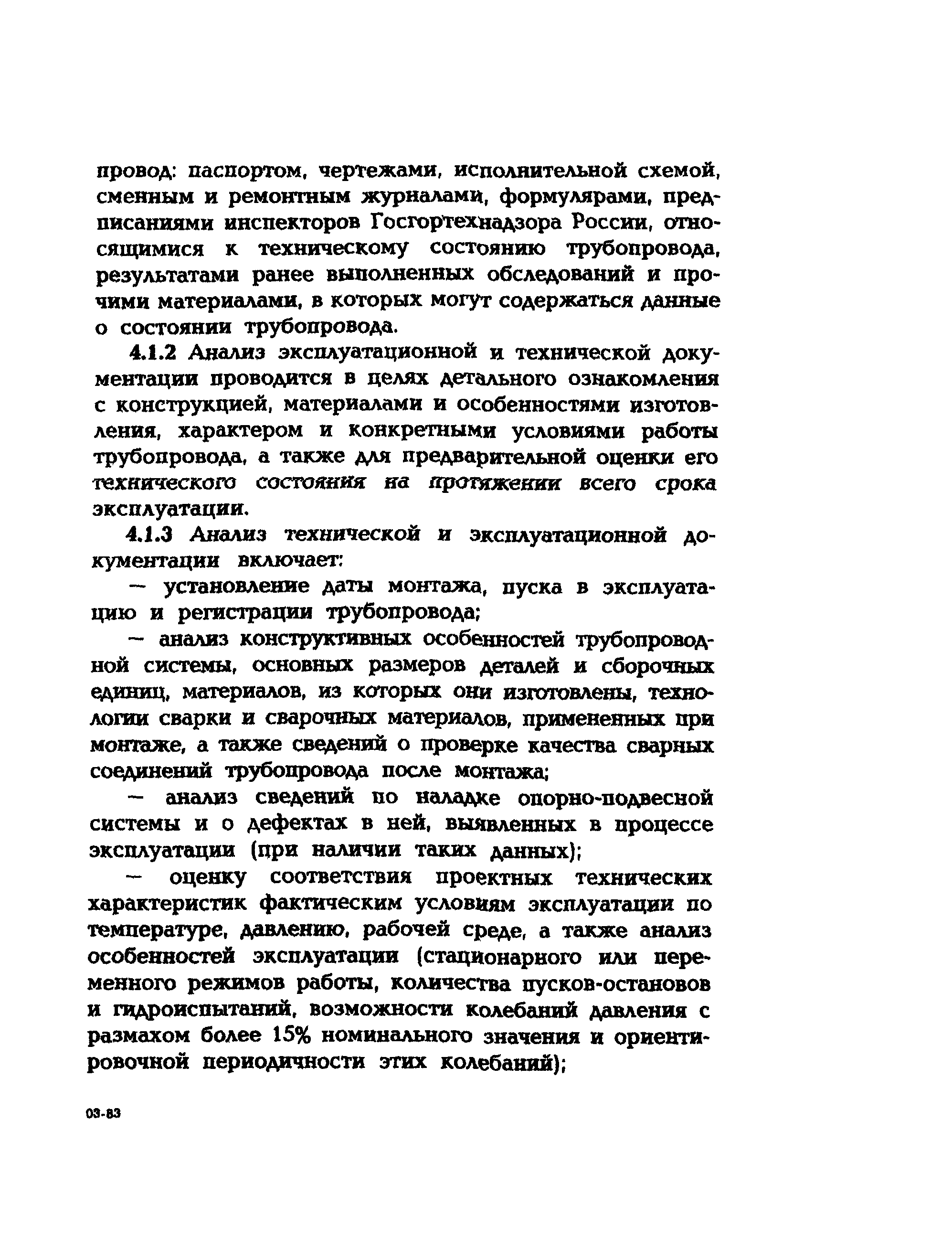

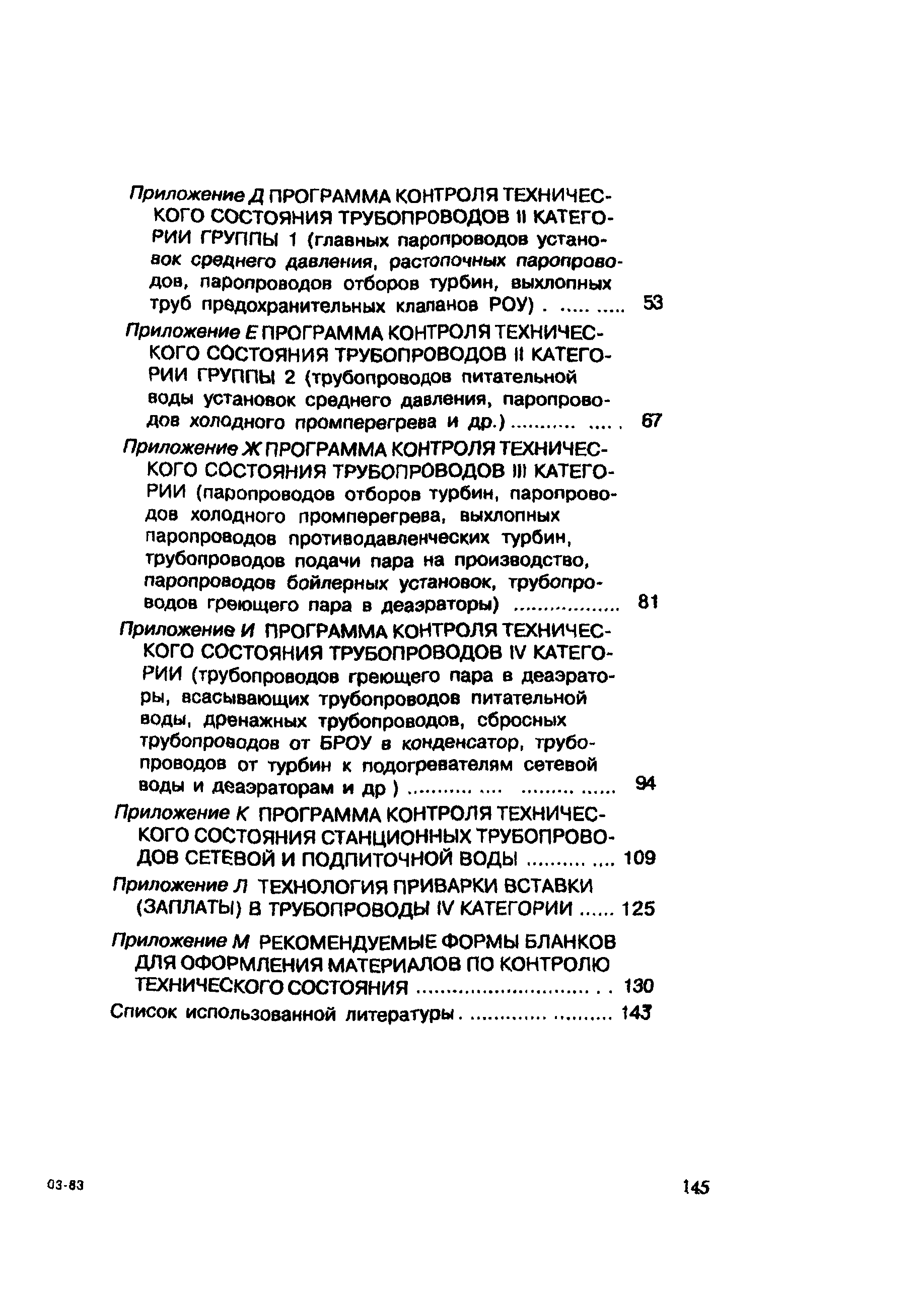

Оглавление:	1 Общие положения 2 Организация проведения контроля и продления срока службы трубопроводов 3 Подготовка к проведению контроля трубопроводов 4 Порядок проведения обследования трубопроводов 4.1 Анализ технической документации 4.2 Разработка программы обследования 4.3 Визуальный и измерительный контроль 4.4 Неразрушающий контроль сварных соединений трубопроводов 4.5 Дефектоскопия поверхности элементов трубопроводов 4.6 Неразрушающий контроль толщины стенки 4.7 Определение химического состава, механических свойств и структуры металла методами неразрушающего контроля или лабораторными исследованиями 4.8 Гидравлическое исследование трубопровода 4.9 Анализ результатов контроля и проведение расчетов на прочность 5 Нормы и критерии оценки технического состояния трубопроводов 6 Установление возможности, сроков и условий эксплуатации трубопроводов 7 Оформление результатов контроля Приложение А Категории и группы трубопроводов Приложение Б Основные термины и определения Приложение В Схемы расположения точек измерения толщины стенки в элементах трубопровода Приложение Г Требования к химическому составу и механическим свойствам металла трубопроводов lV категории Приложение Д программа контроля технического состояния трубопроводов II категории группы 1 (главных паропроводов установок среднего давления, растопочных паропроводов, паропроводов отборов турбин, выхлопных труб предохранительных клапанов РОУ) Приложение Е программа контроля технического состояния трубопроводов II категории группы 2 (трубопроводов питательной воды установок среднего давления, паропроводов холодного промперегрева и др.) Приложение Ж Программа контроля технического состояния трубопроводов II) категории (паропроводов отборов турбин, паропроводов холодного промперегрева, выхлопных паропроводов противодавленческих турбин, трубопроводов подачи пара на производство, паропроводов бойлерных установок, трубопроводов греющего пара в деаэраторы) Приложение И Программа контроля технического состояния трубопроводов IV категории (трубопроводов греющего пара в деаэраторы, всасывающих трубопроводов питательной воды, дренажных трубопроводов, сбросных трубопроводов от БРОУ в конденсатор, трубопроводов от турбин к подогревателям сетевой воды и деаэраторам и др.) Приложение К Программа контроля технического состояния станционных трубопроводов сетевой и подпиточной воды Приложение Л Технология приварки вставки (заплаты) в трубопроводы IV категории Приложение М Рекомендуемые формы бланков для оформления материалов по контролю технического состояния Список использованной литературы
Утверждён:	30.06.2003 Минэнерго России (Russian Federation Minenergo 275)
Принят:	02.06.2003 Госгортехнадзор России (Russian Federation Gosgortekhnadzor БК-03-35/182)
Издан:	ЦПТИ ОРГРЭС (2004 г. )
