Скачать СО 153-34.17.459-2003 Инструкция по восстановительной термической обработке элементов теплоэнергетического оборудования

Дата актуализации: 10.08.2017

СО 153-34.17.459-2003

Инструкция по восстановительной термической обработке элементов теплоэнергетического оборудования

Обозначение:	СО 153-34.17.459-2003
Обозначение англ:	SO 153-34.17.459-2003
Статус:	действует
Название рус.:	Инструкция по восстановительной термической обработке элементов теплоэнергетического оборудования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003
Область применения:	Инструкция распространяется на паропроводы из сталей типа 20, 12МХ, 15ХМ, 12Х1МФ и 15Х1М1Ф и на его корпусные детали.

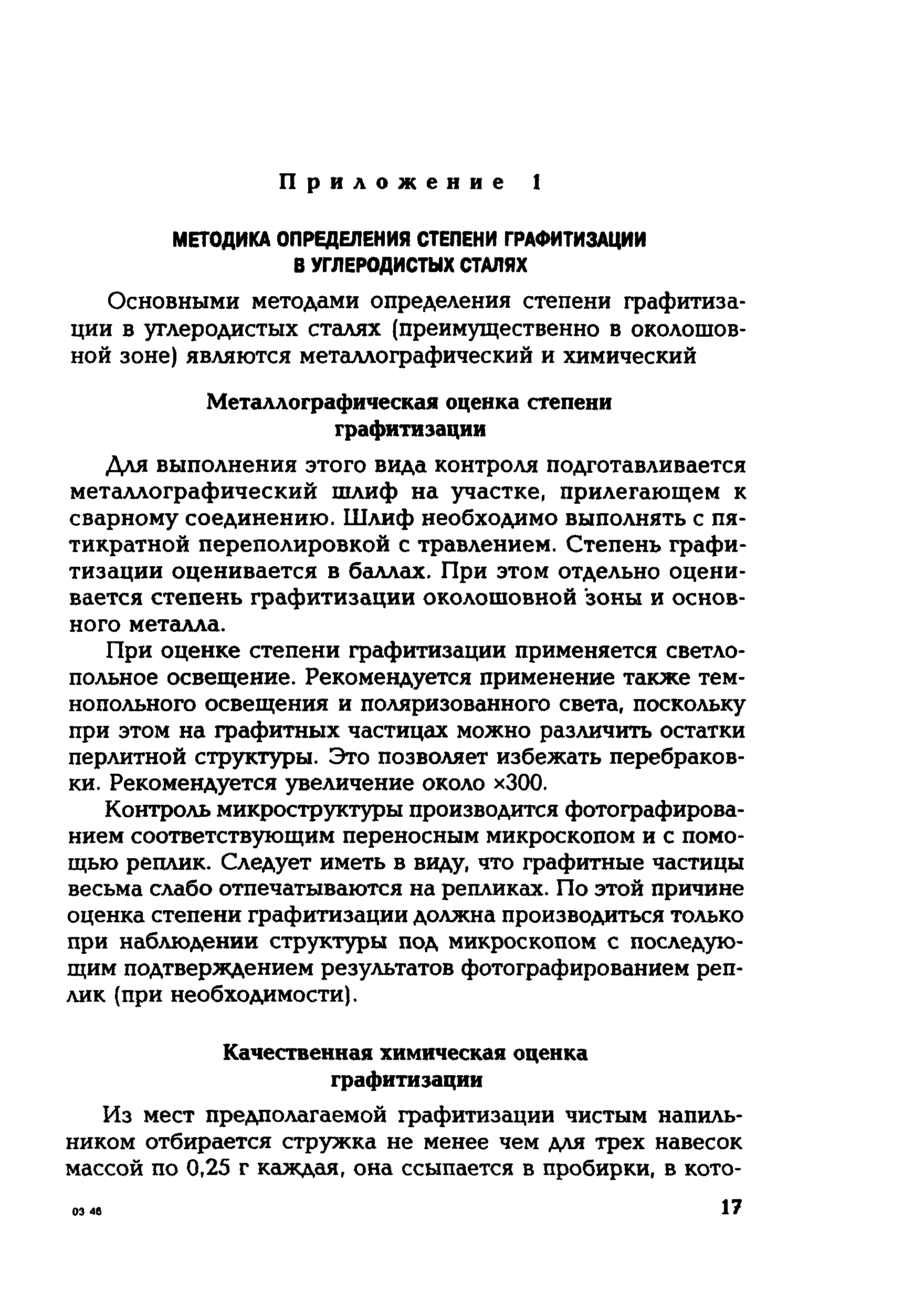

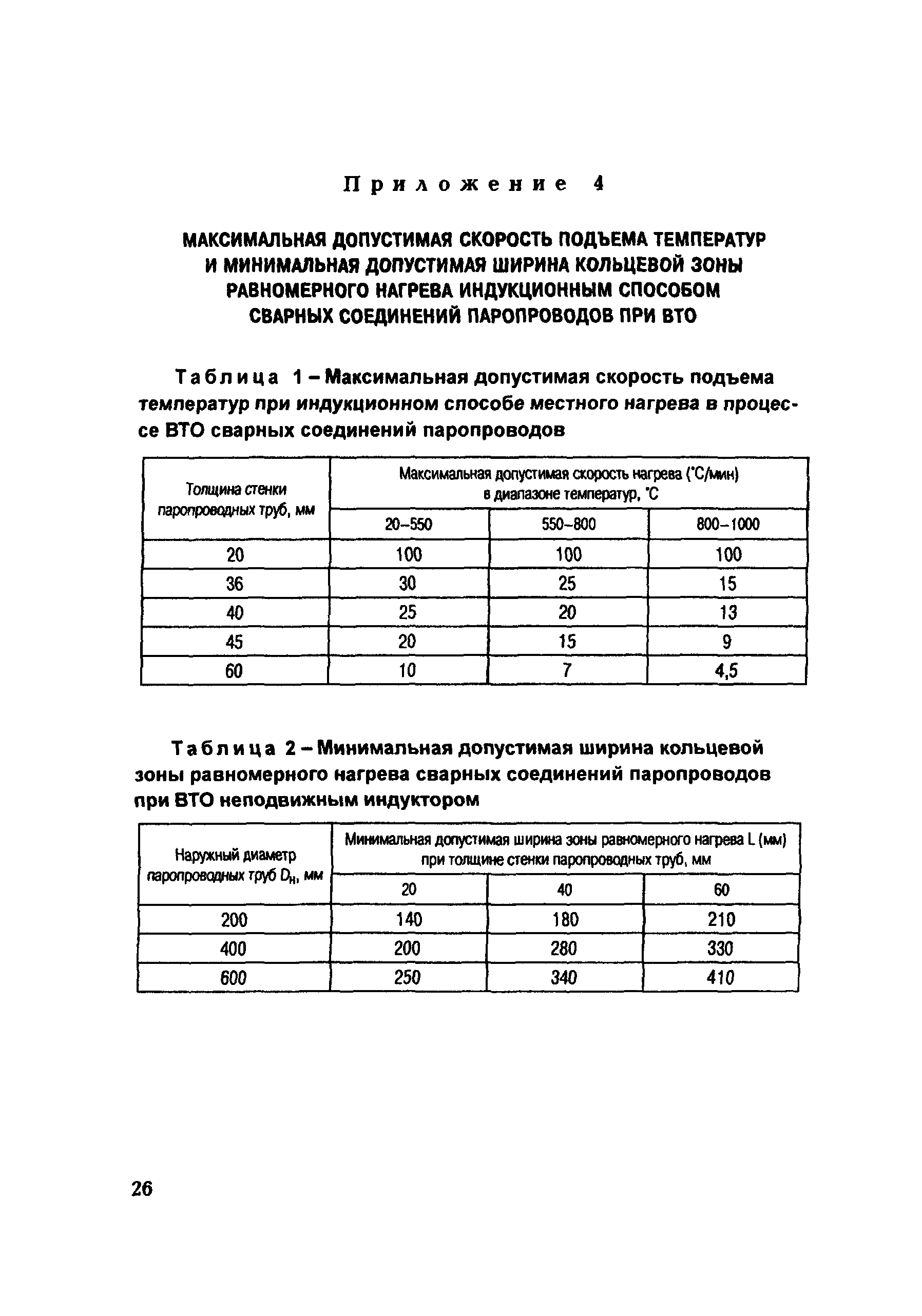

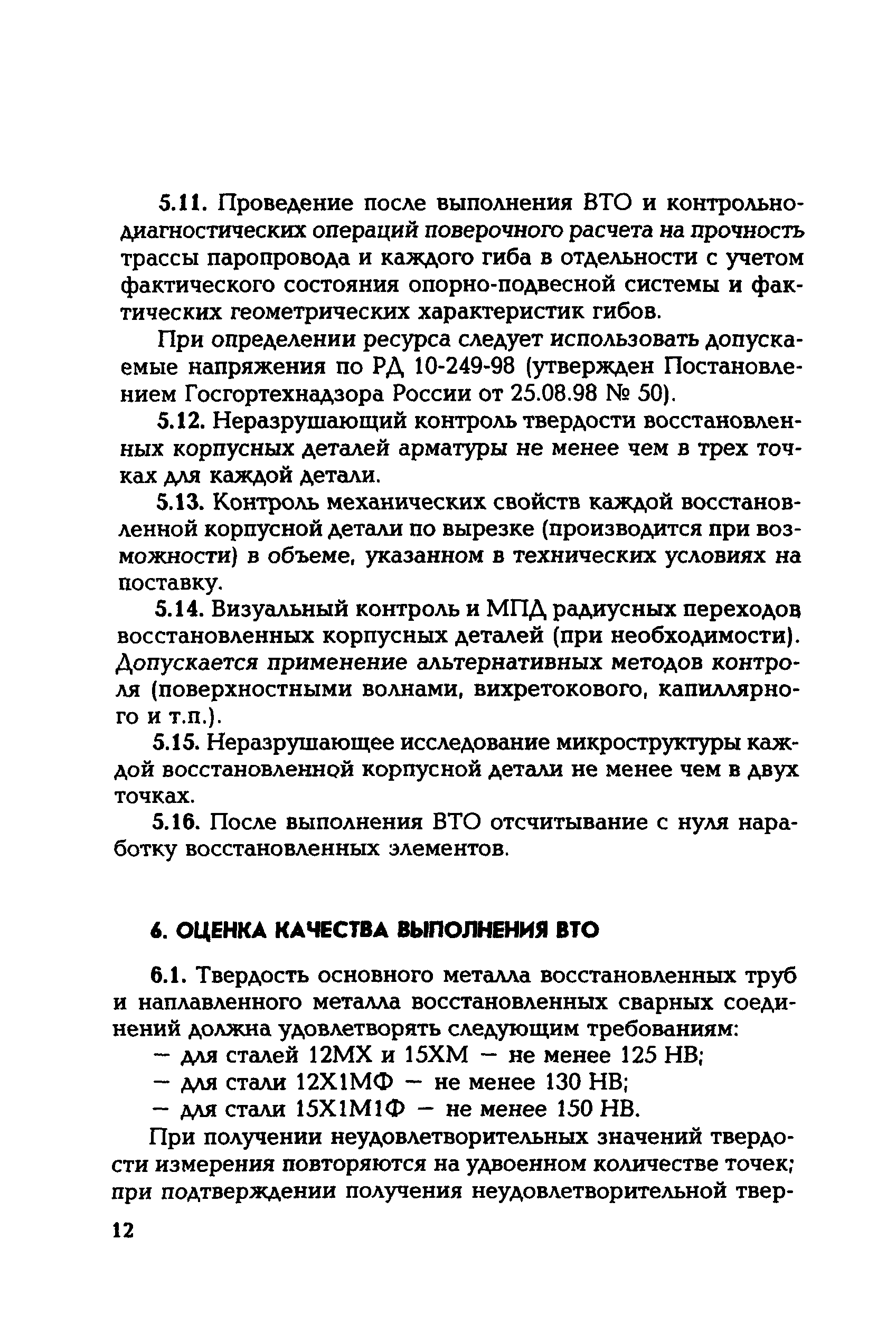

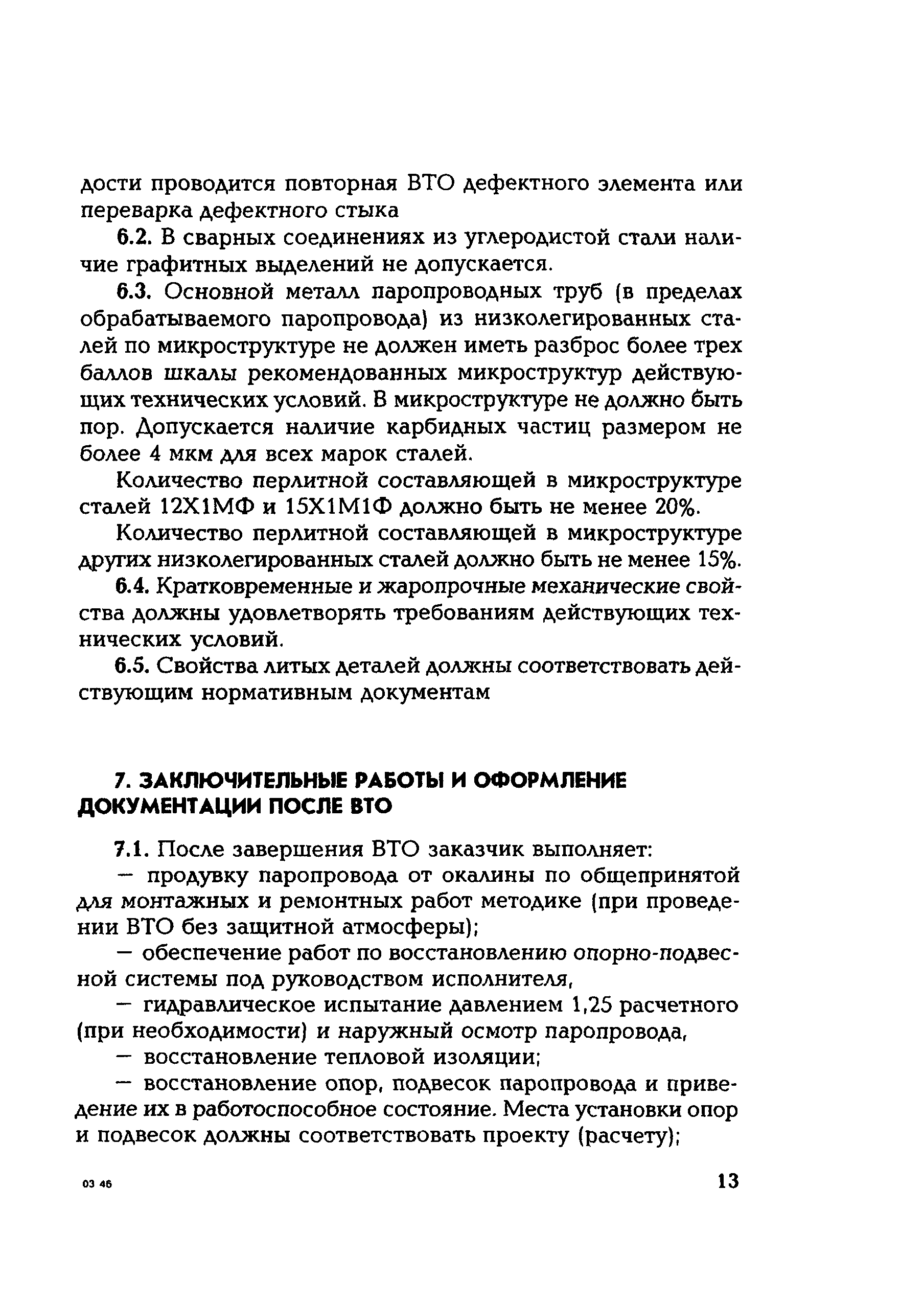

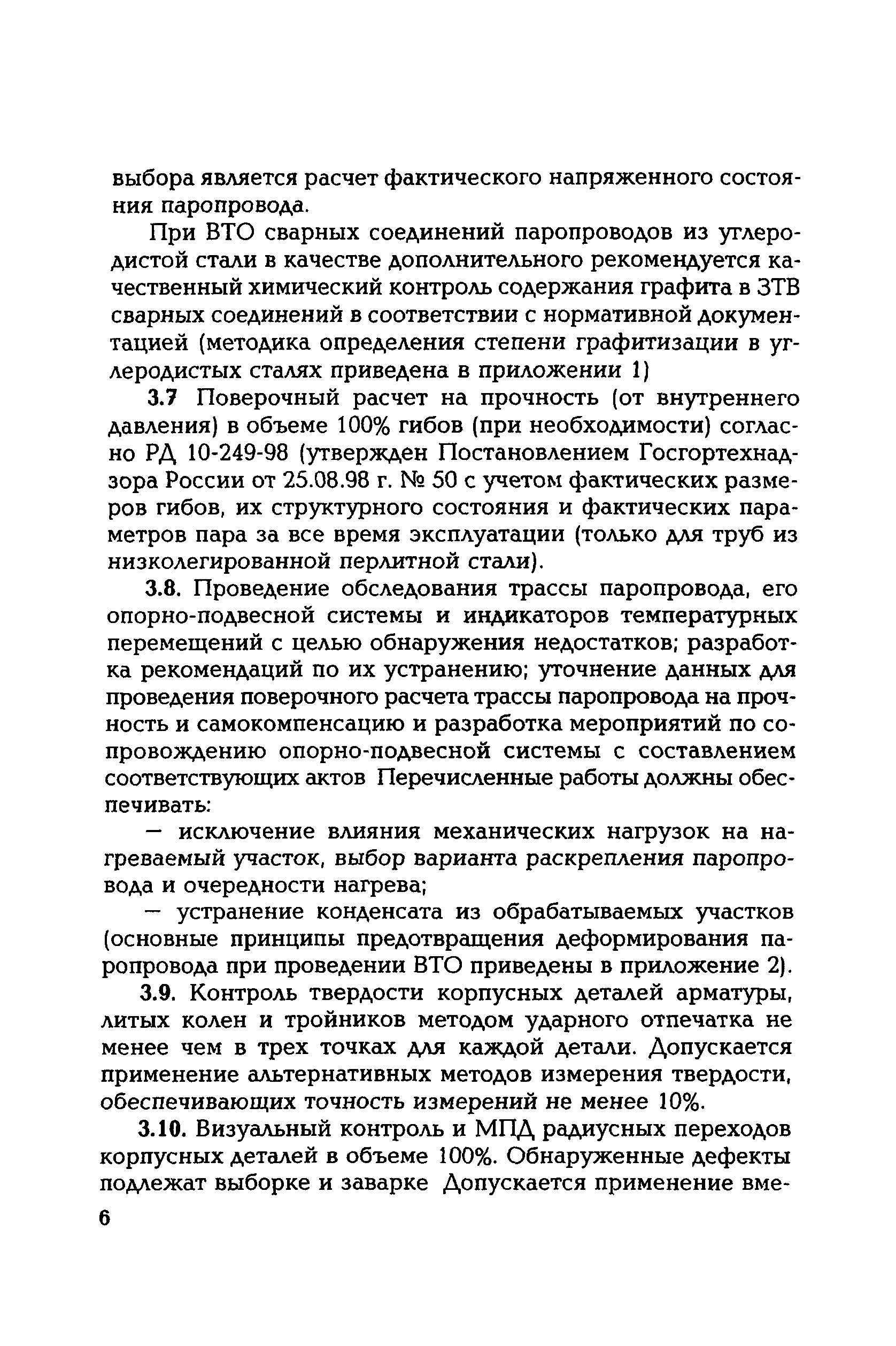

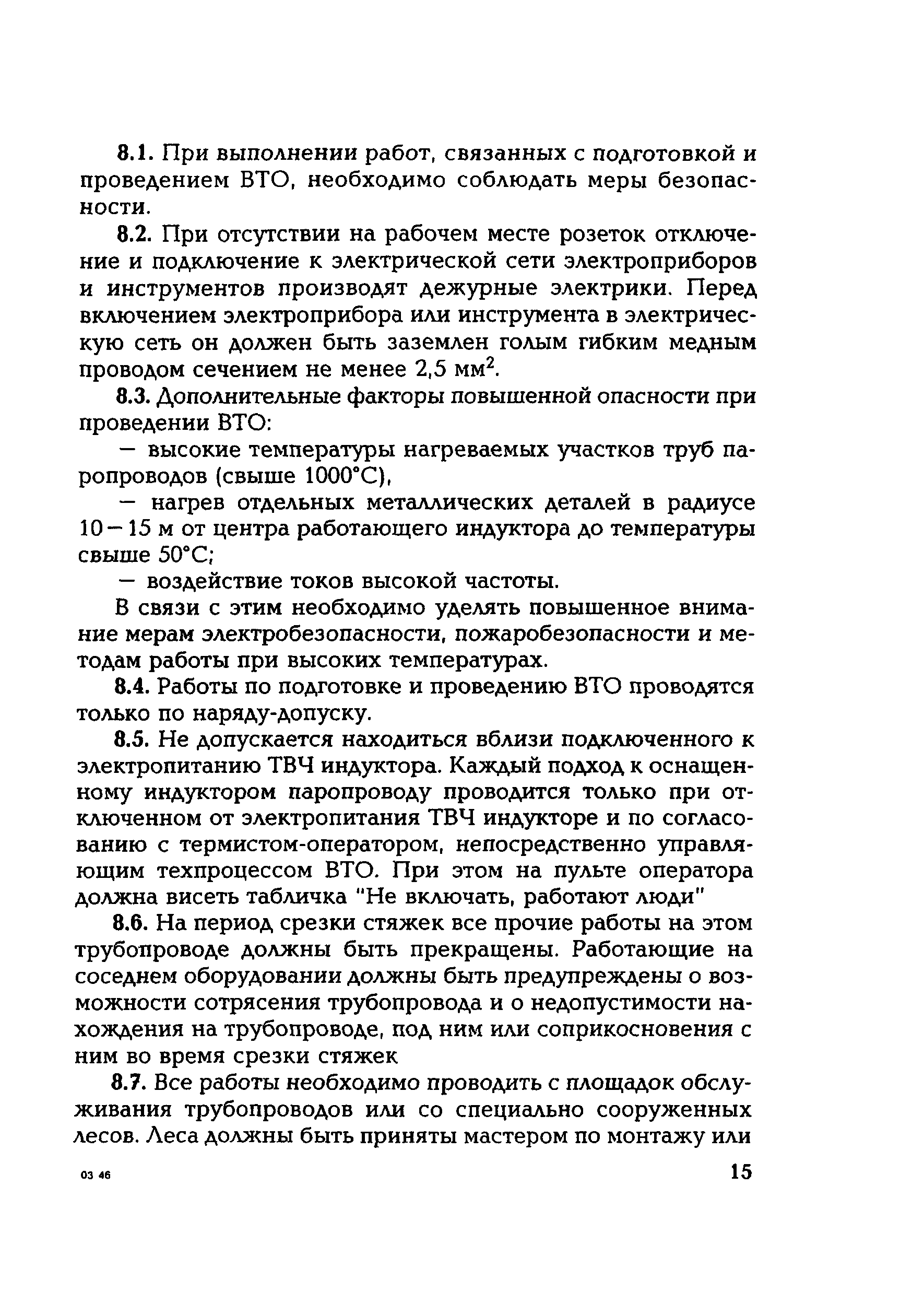

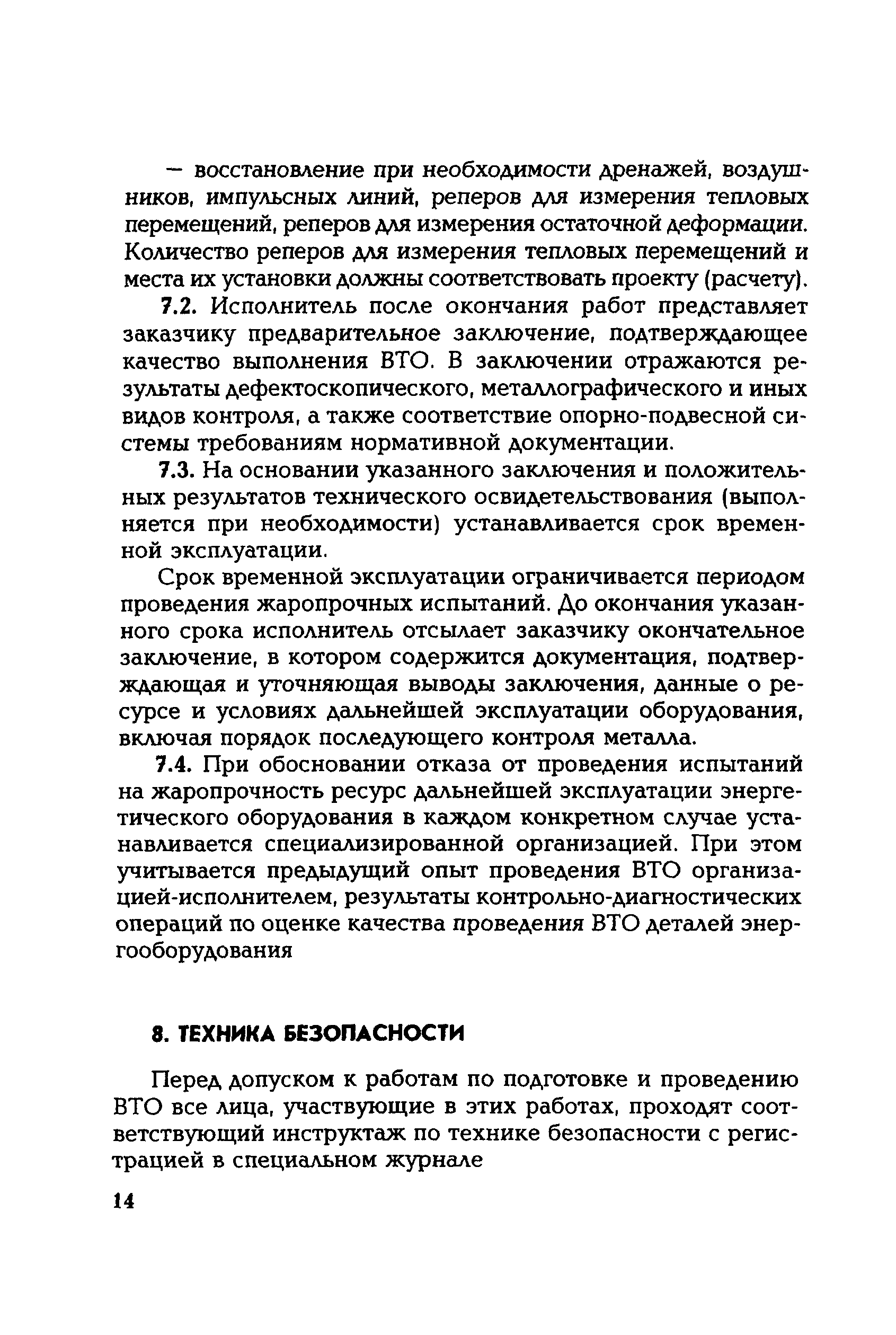

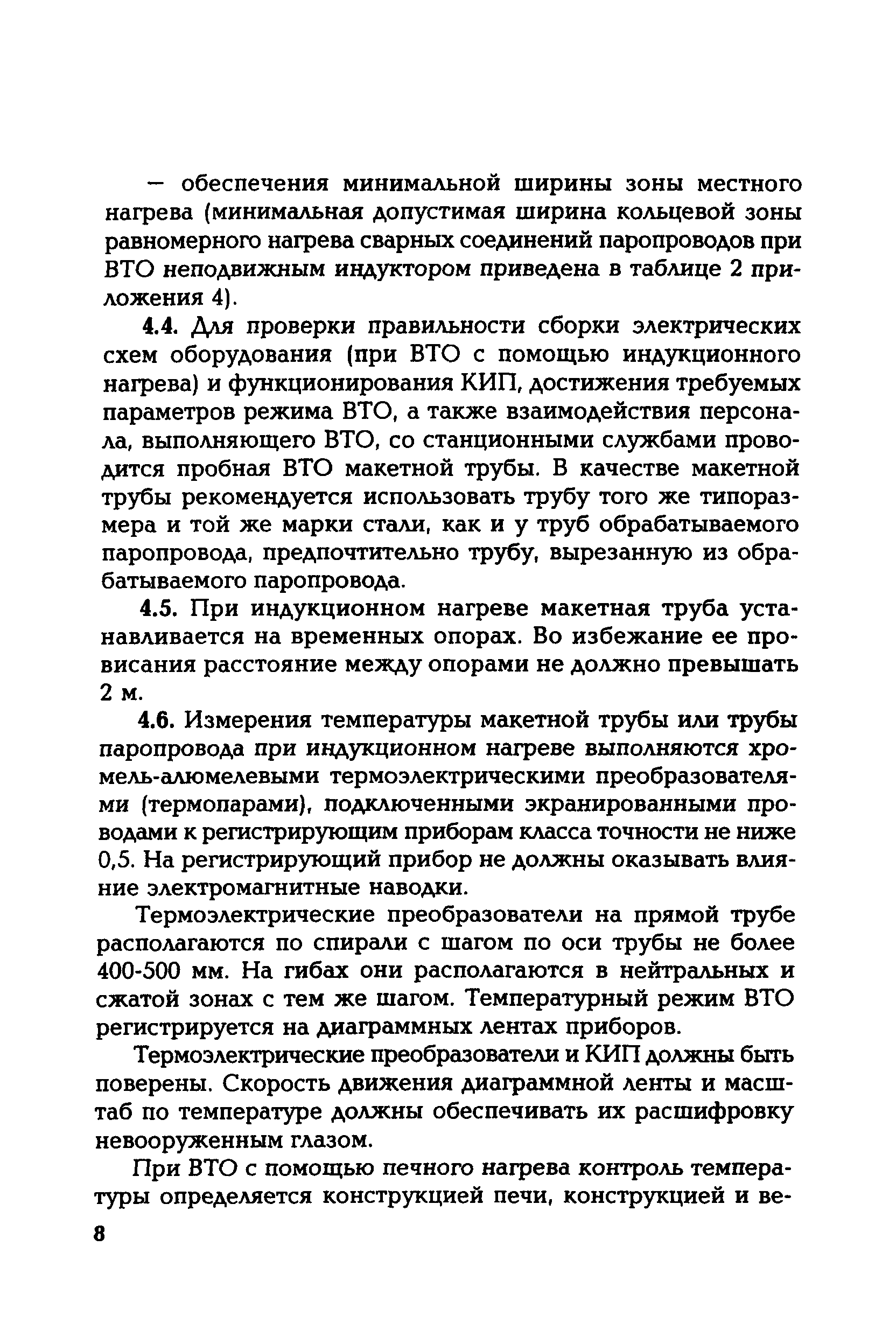

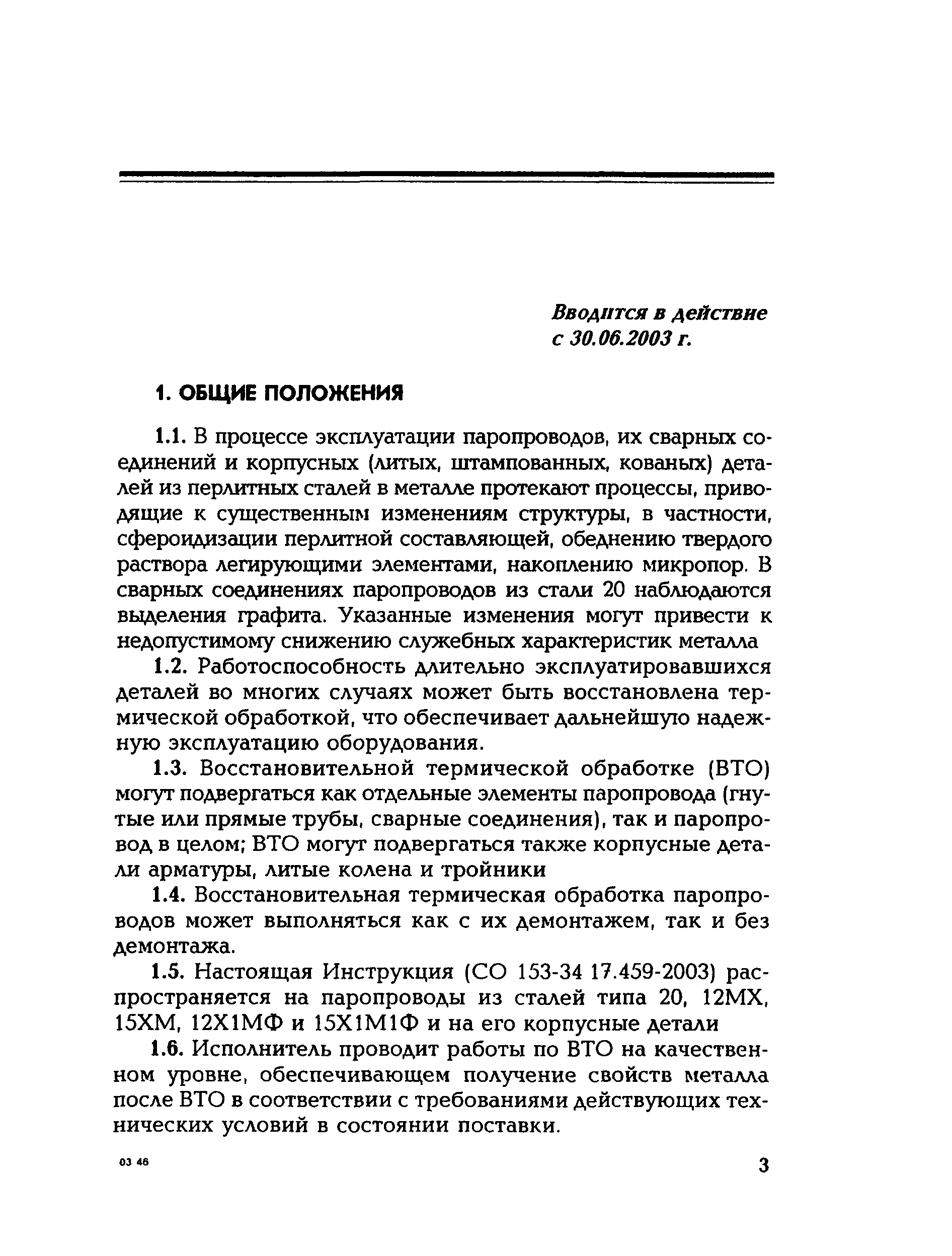

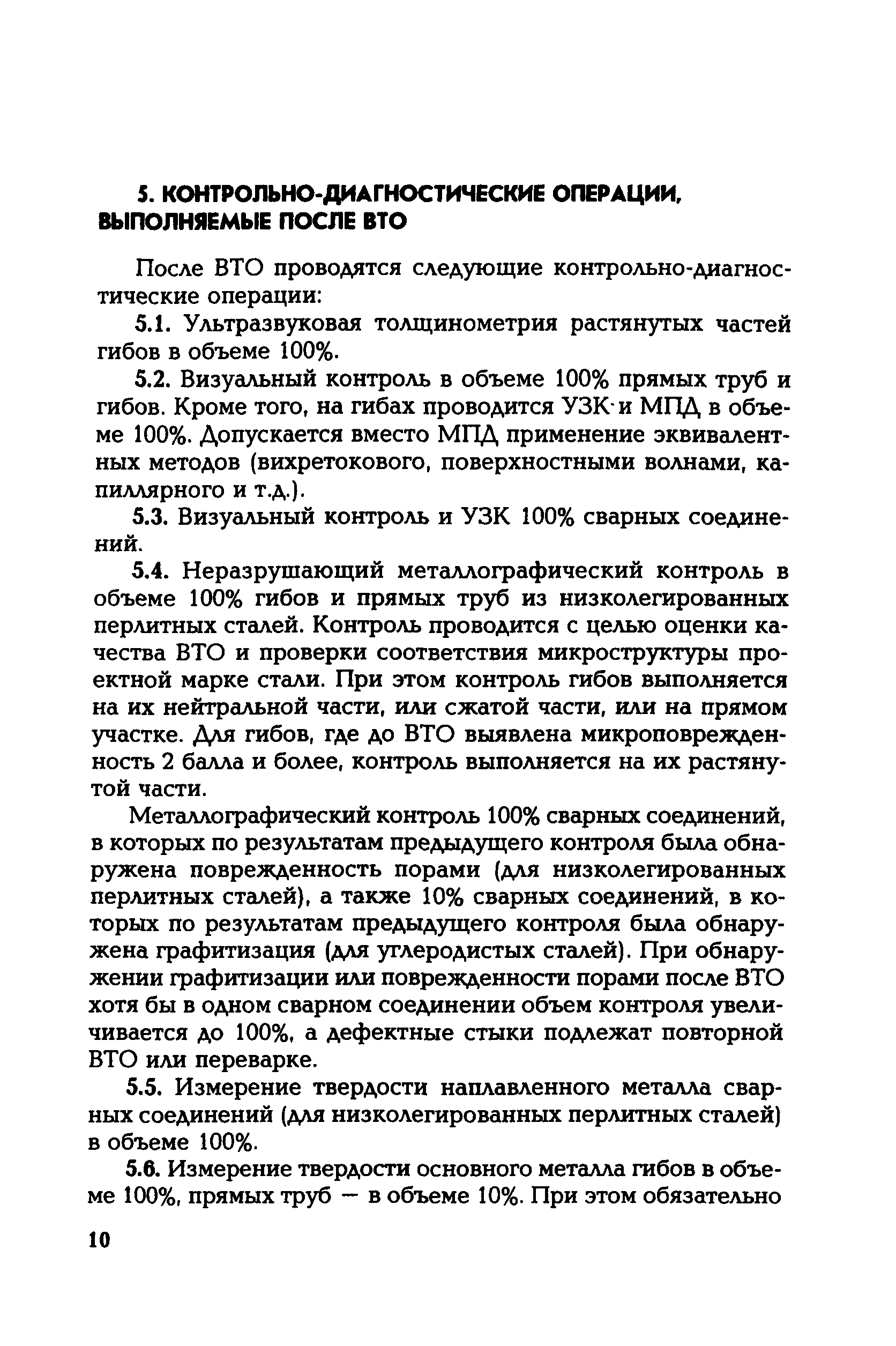

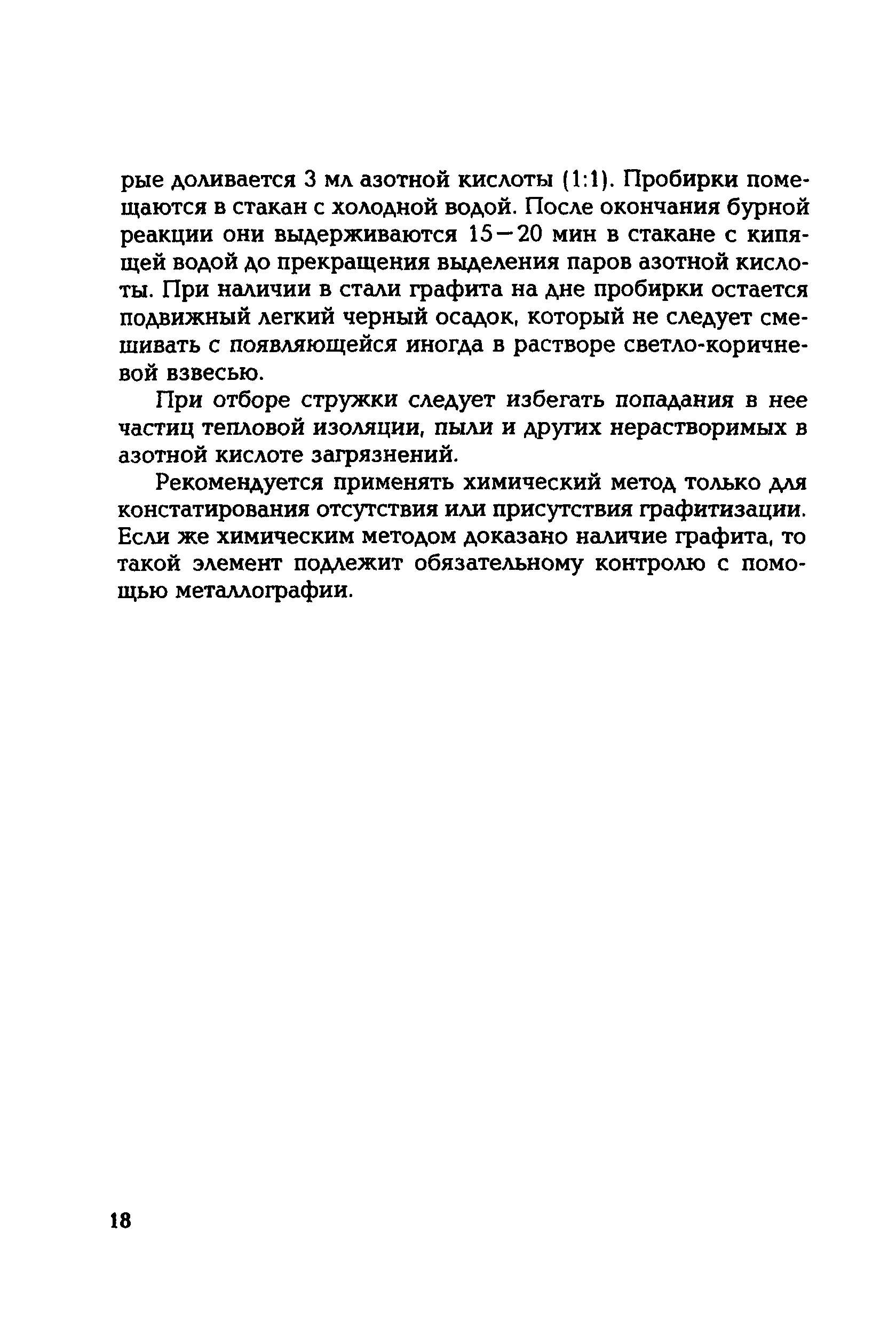

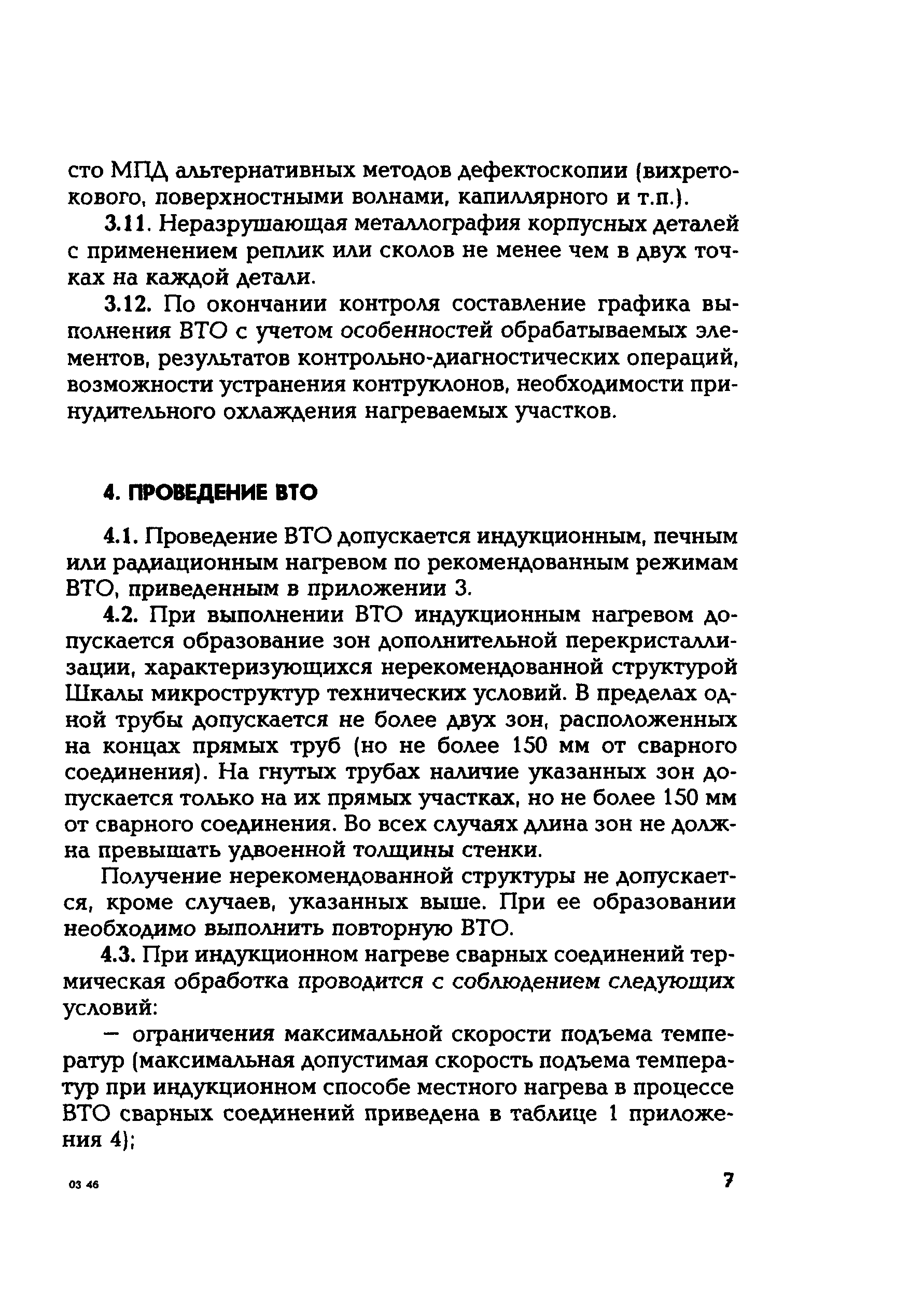

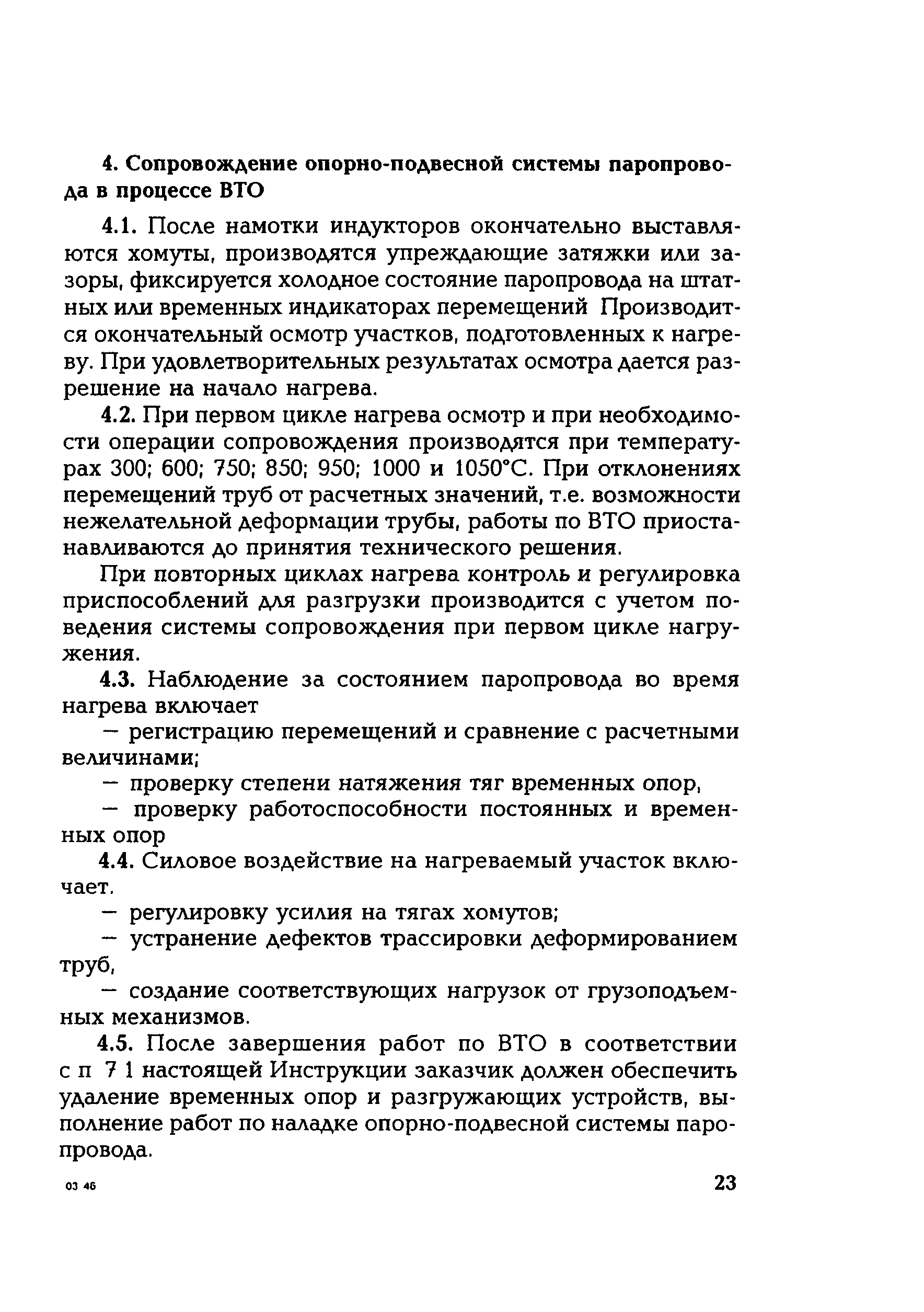

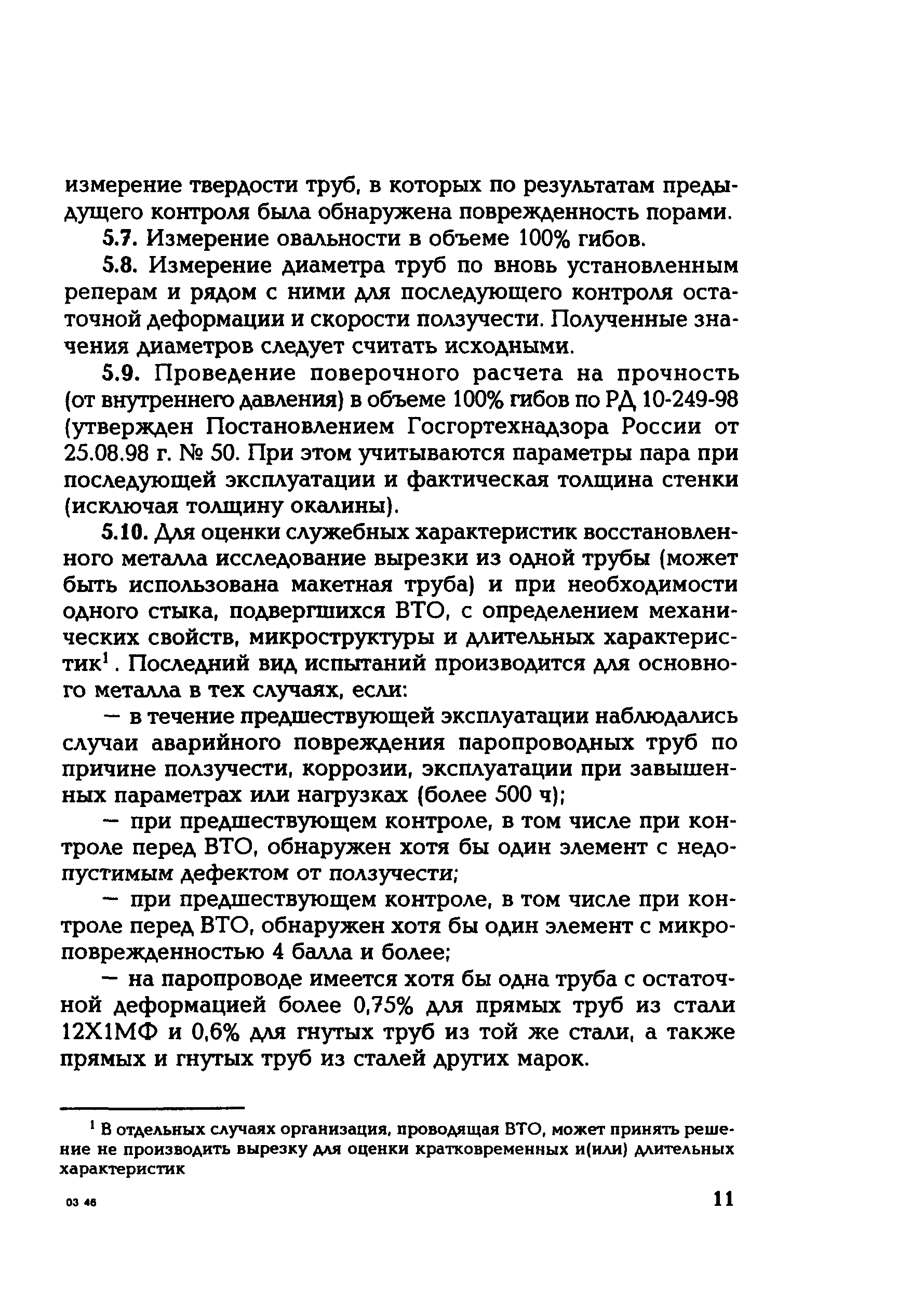

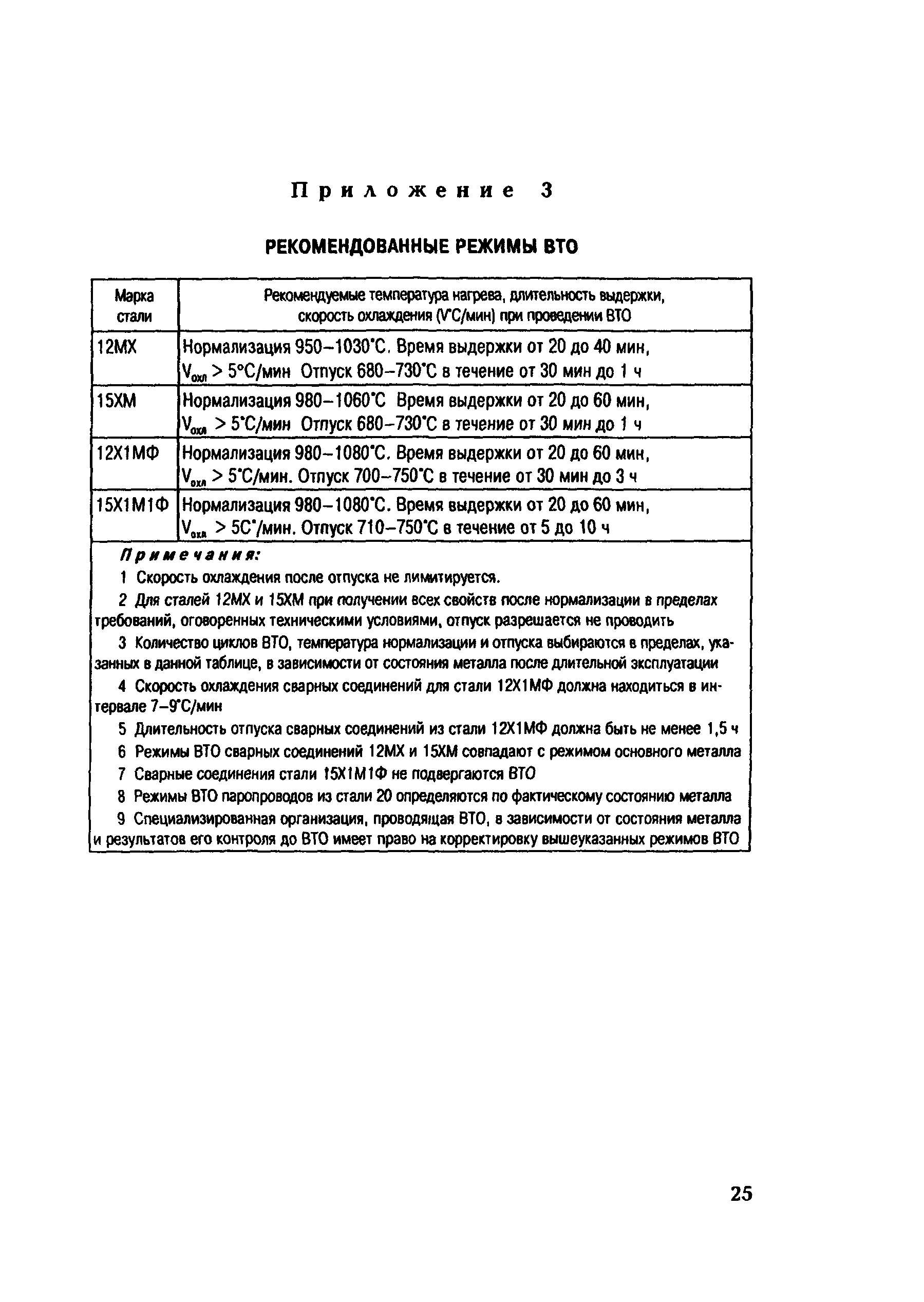

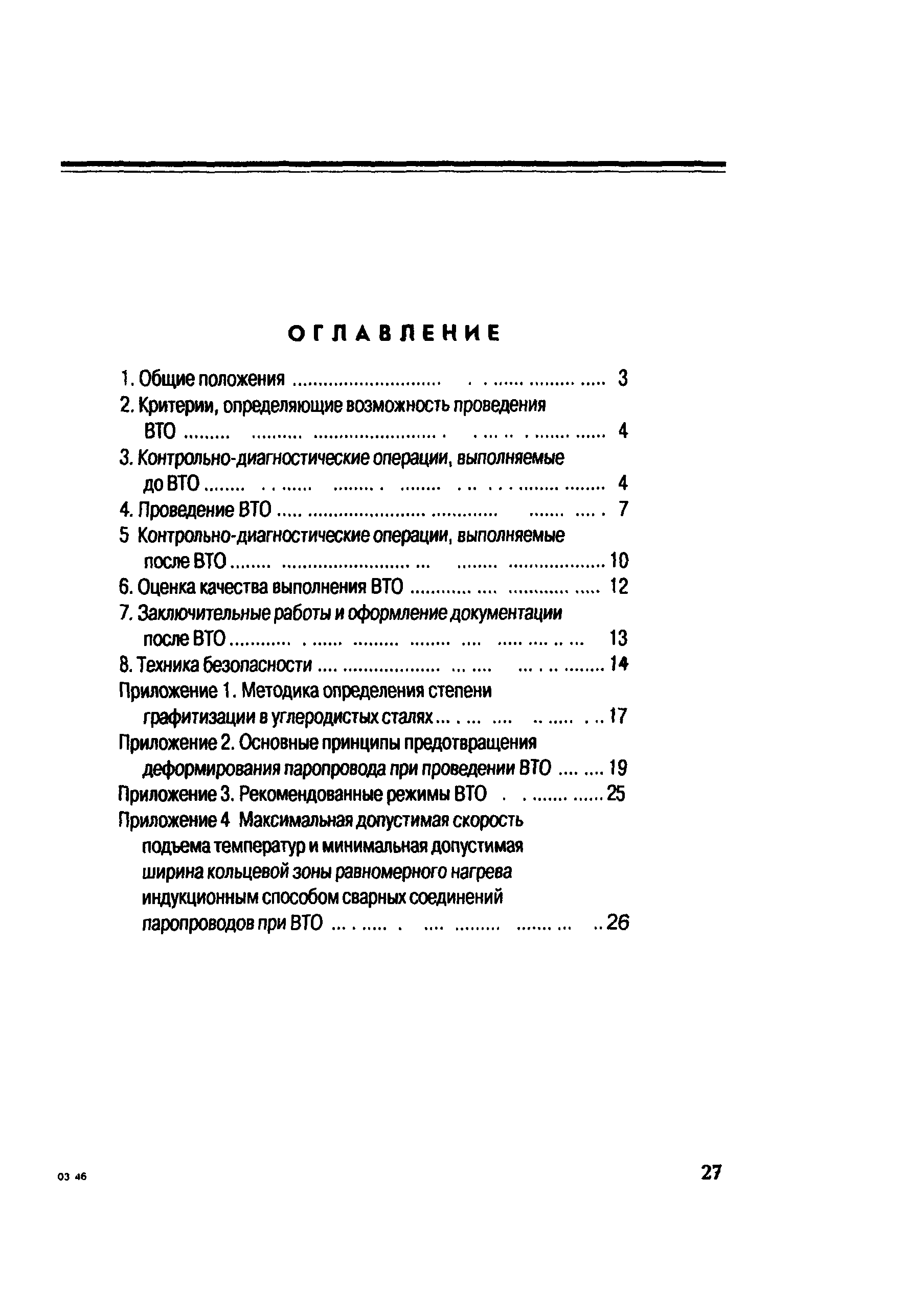

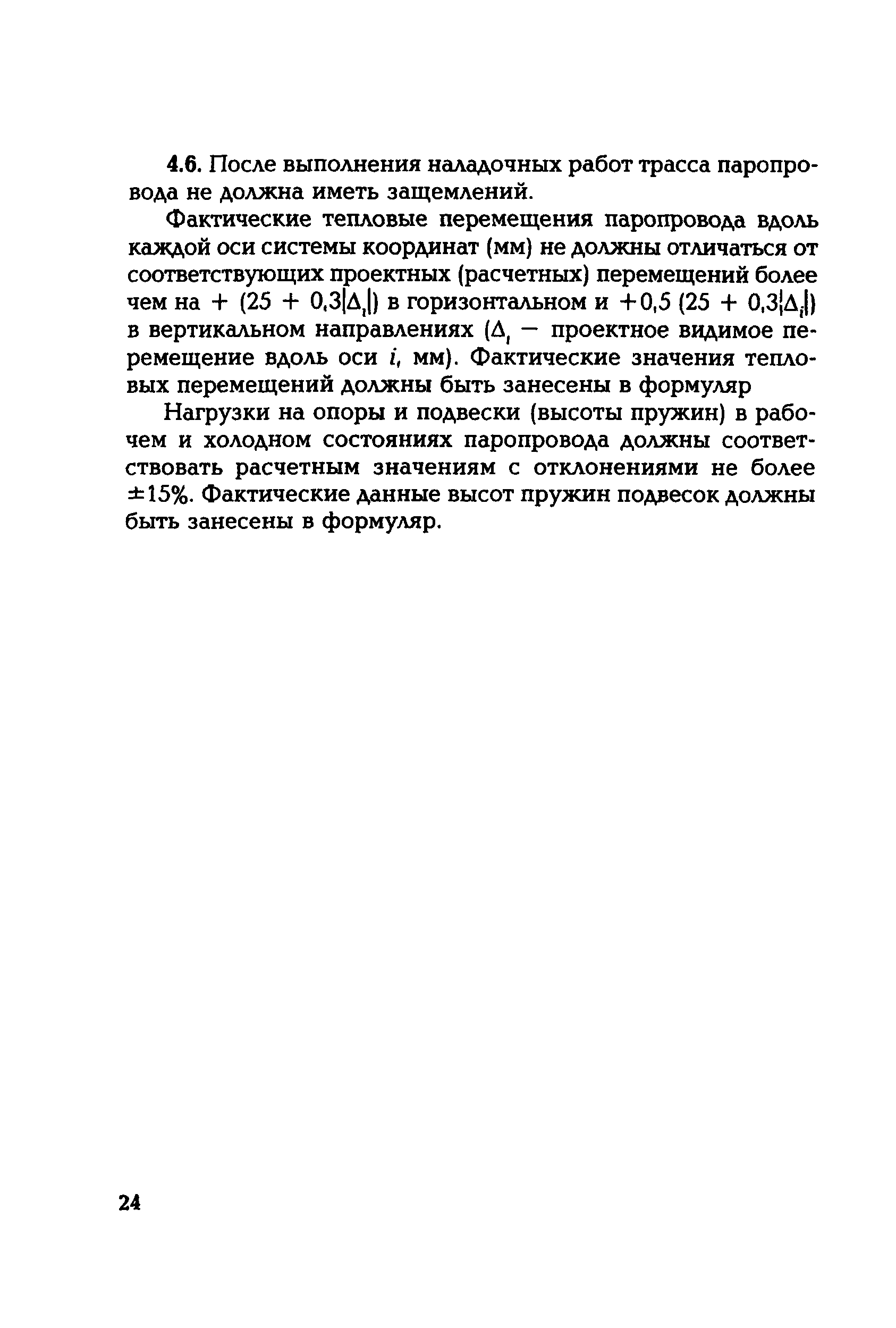

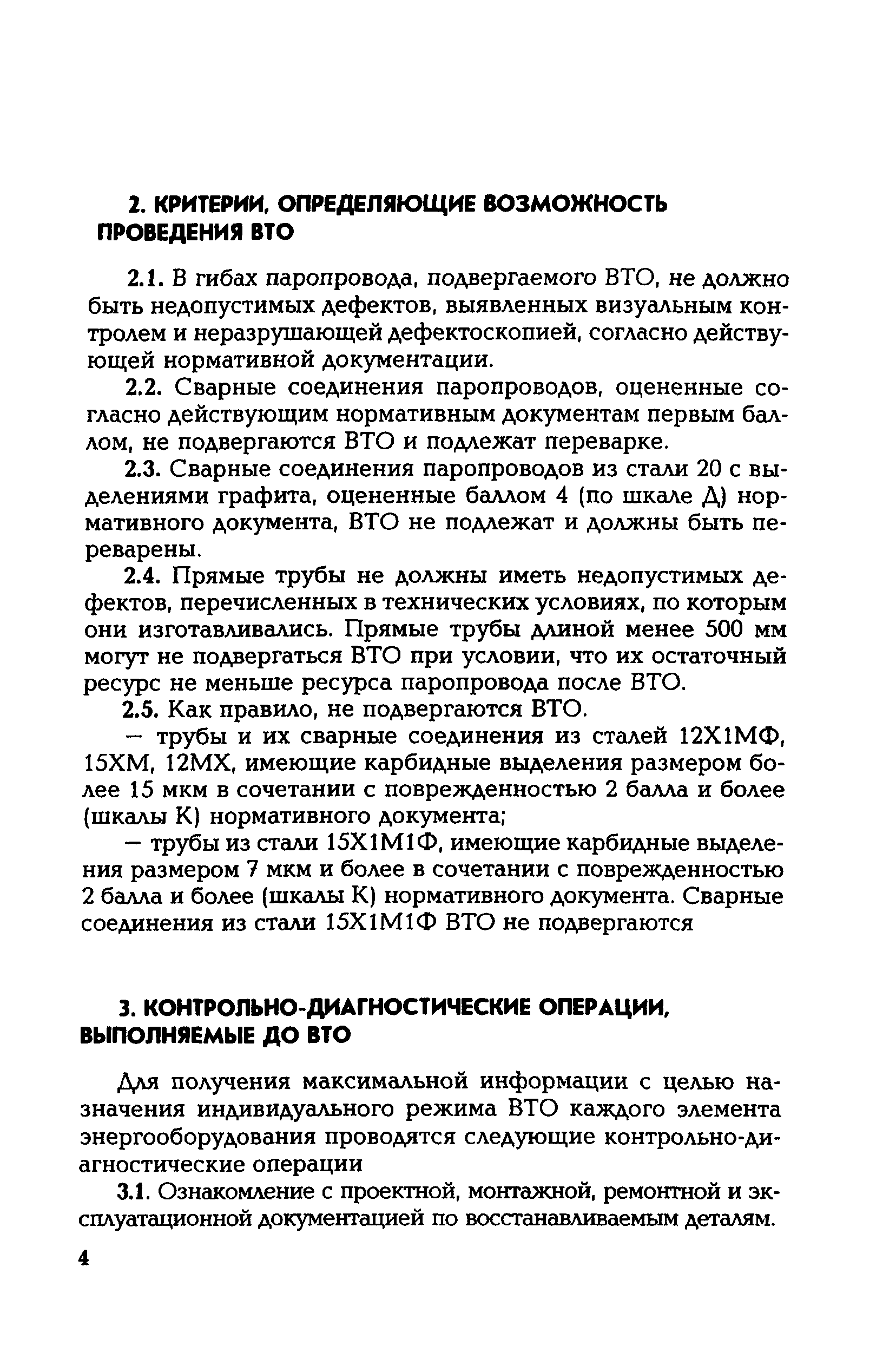

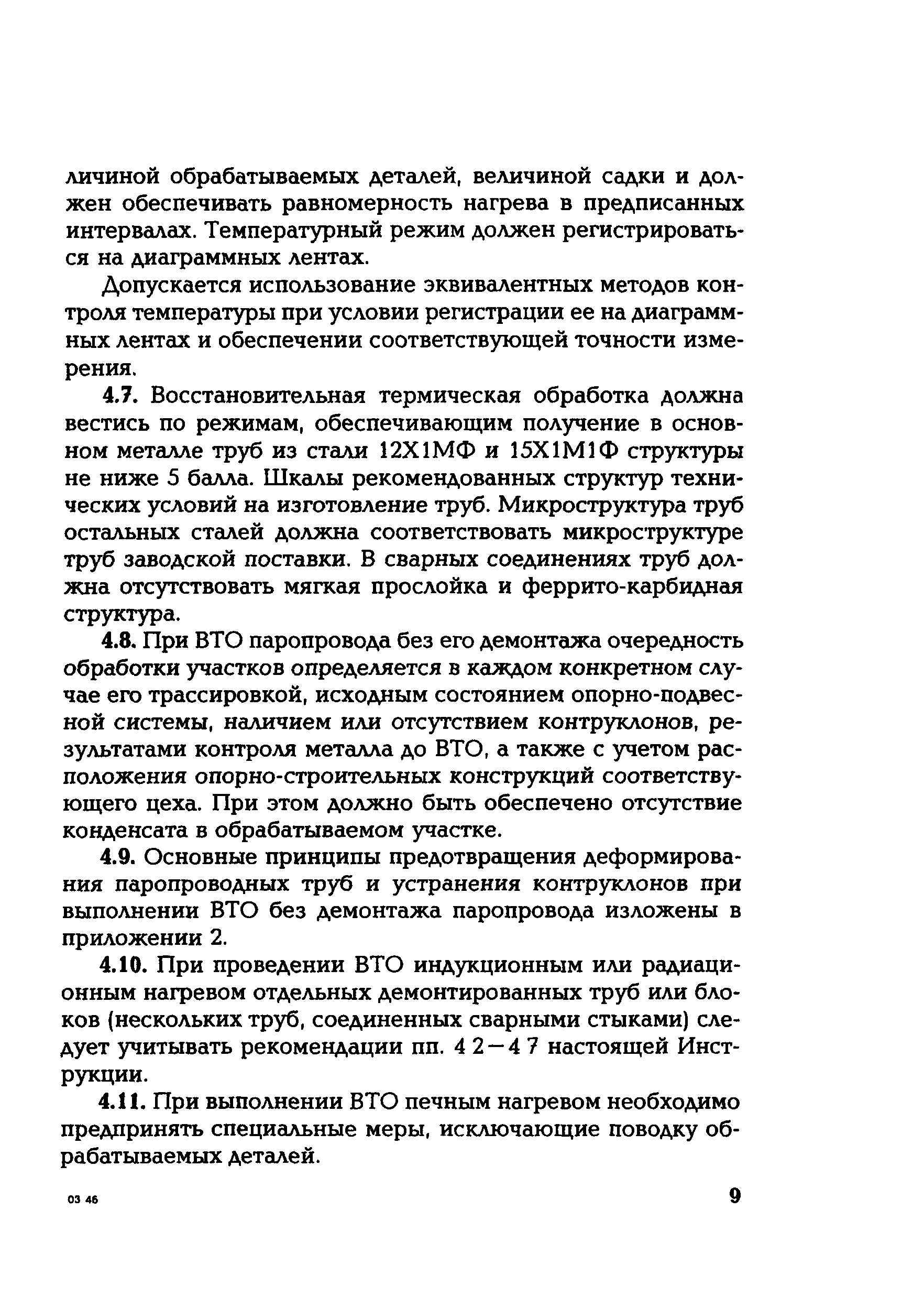

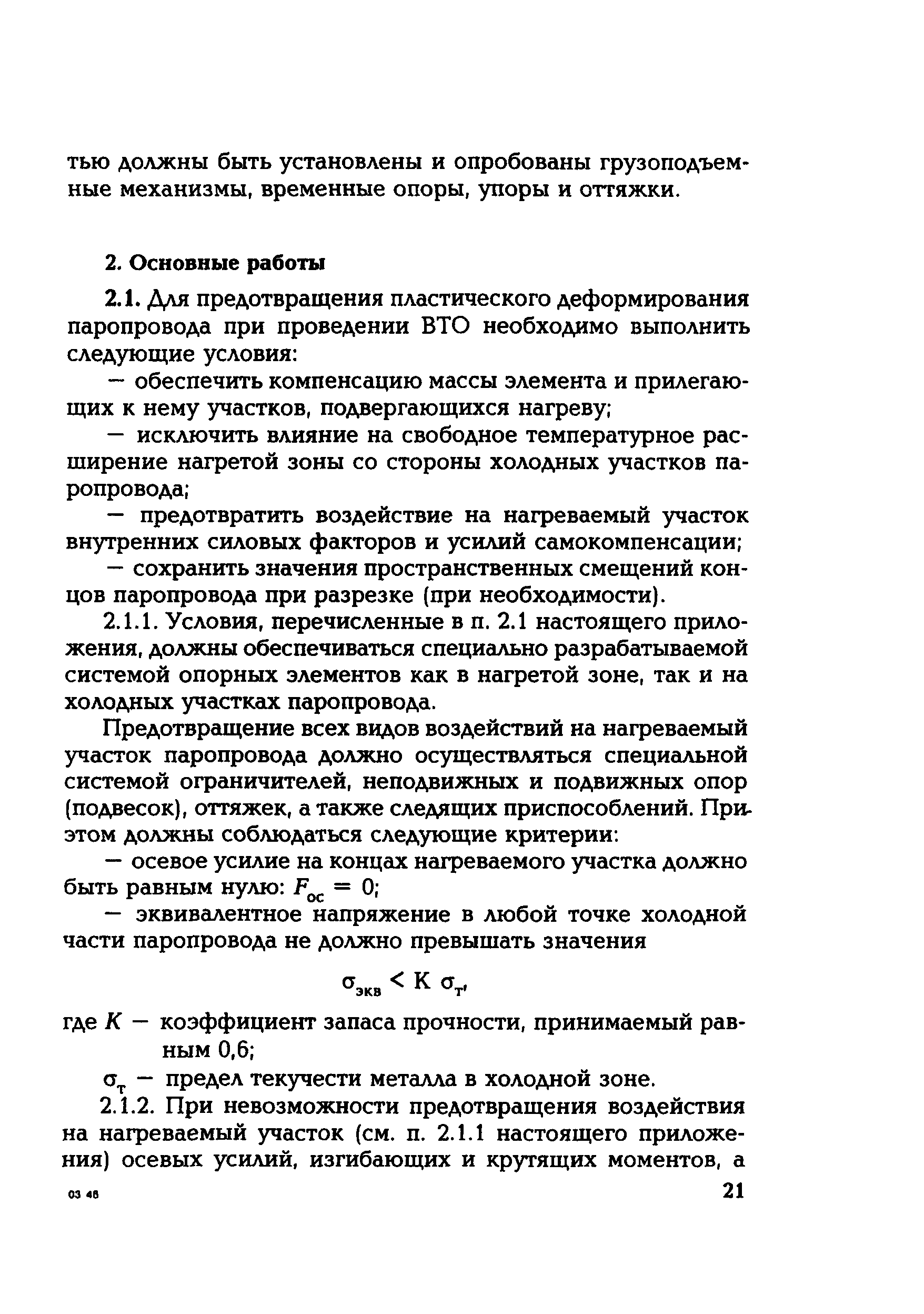

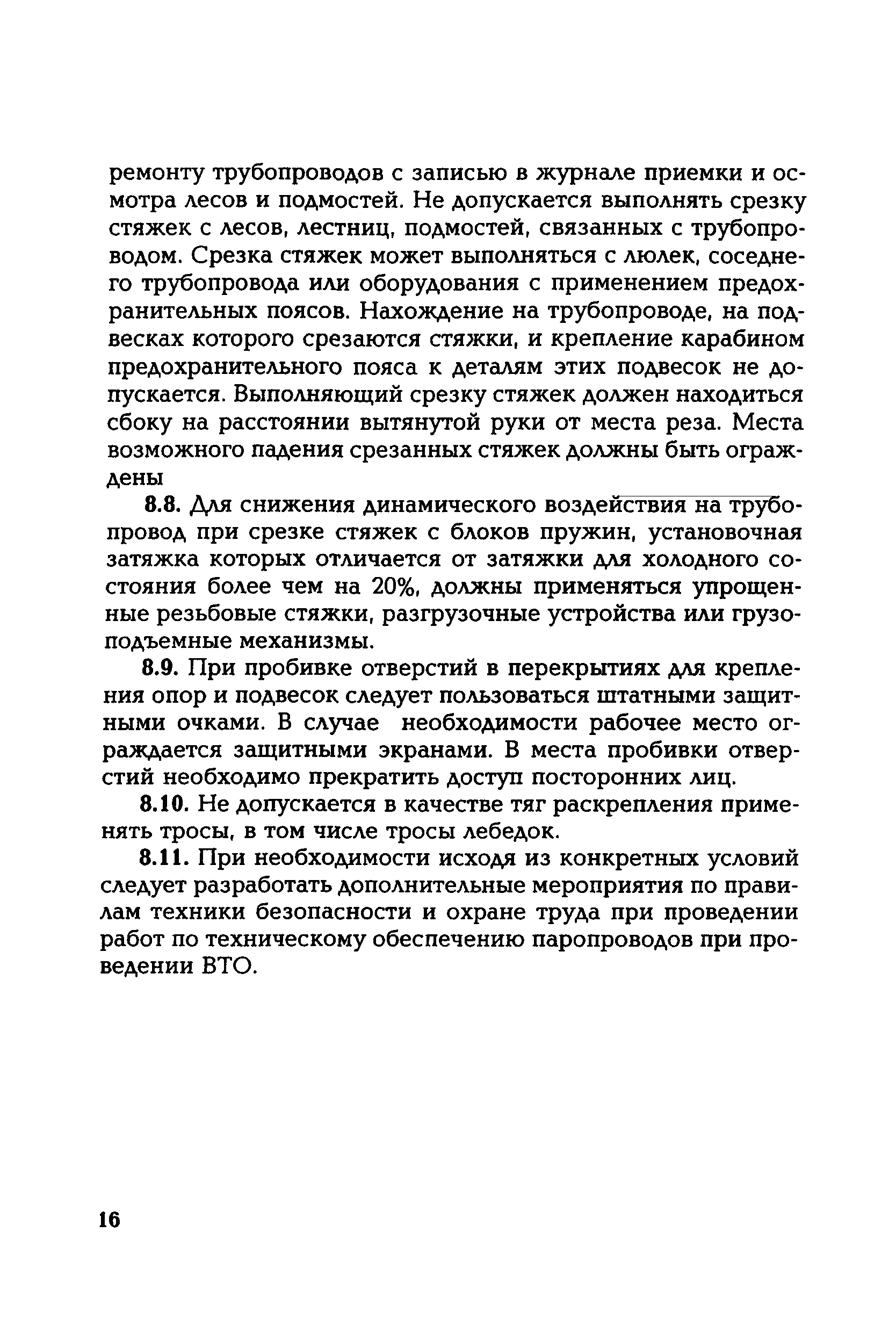

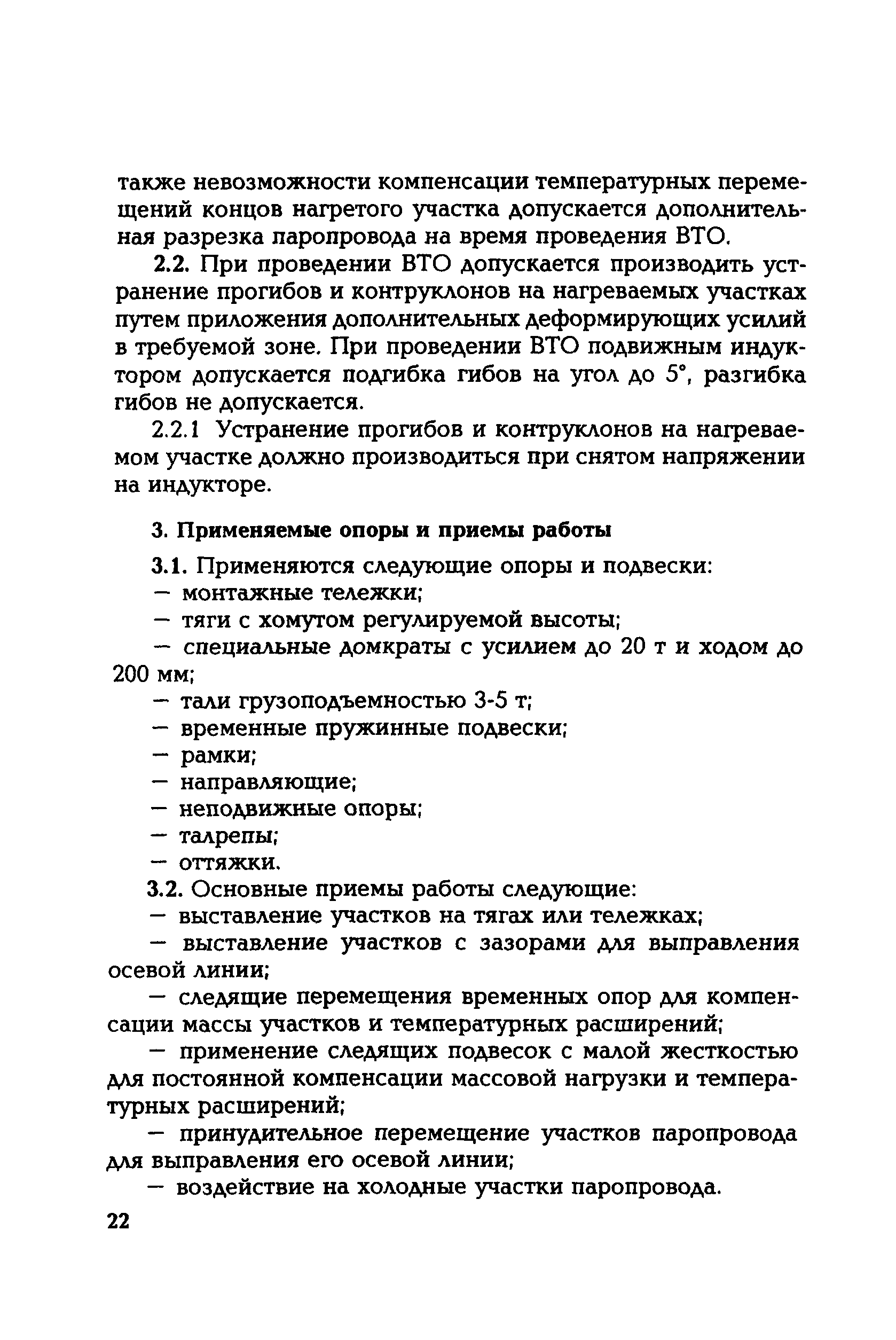

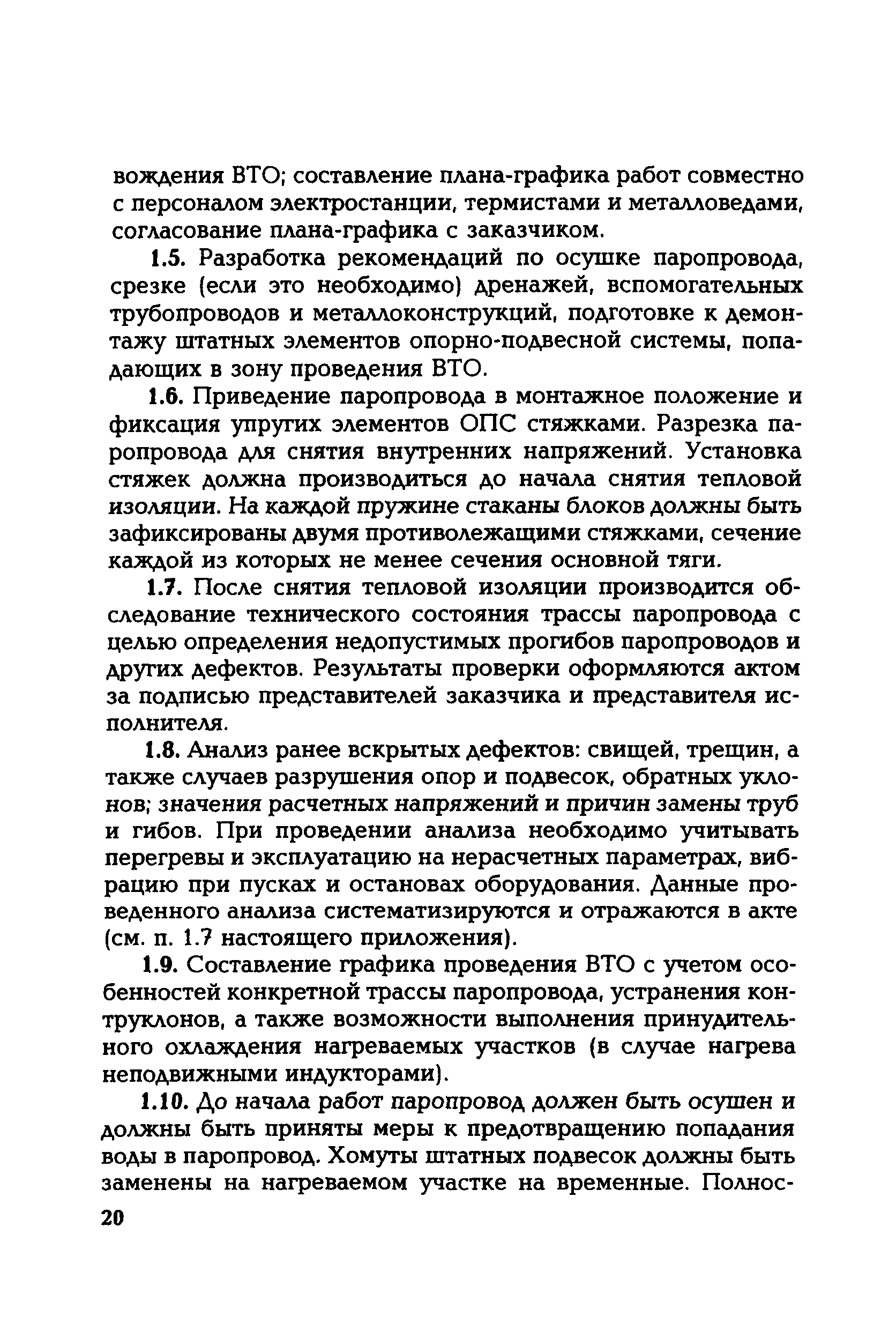

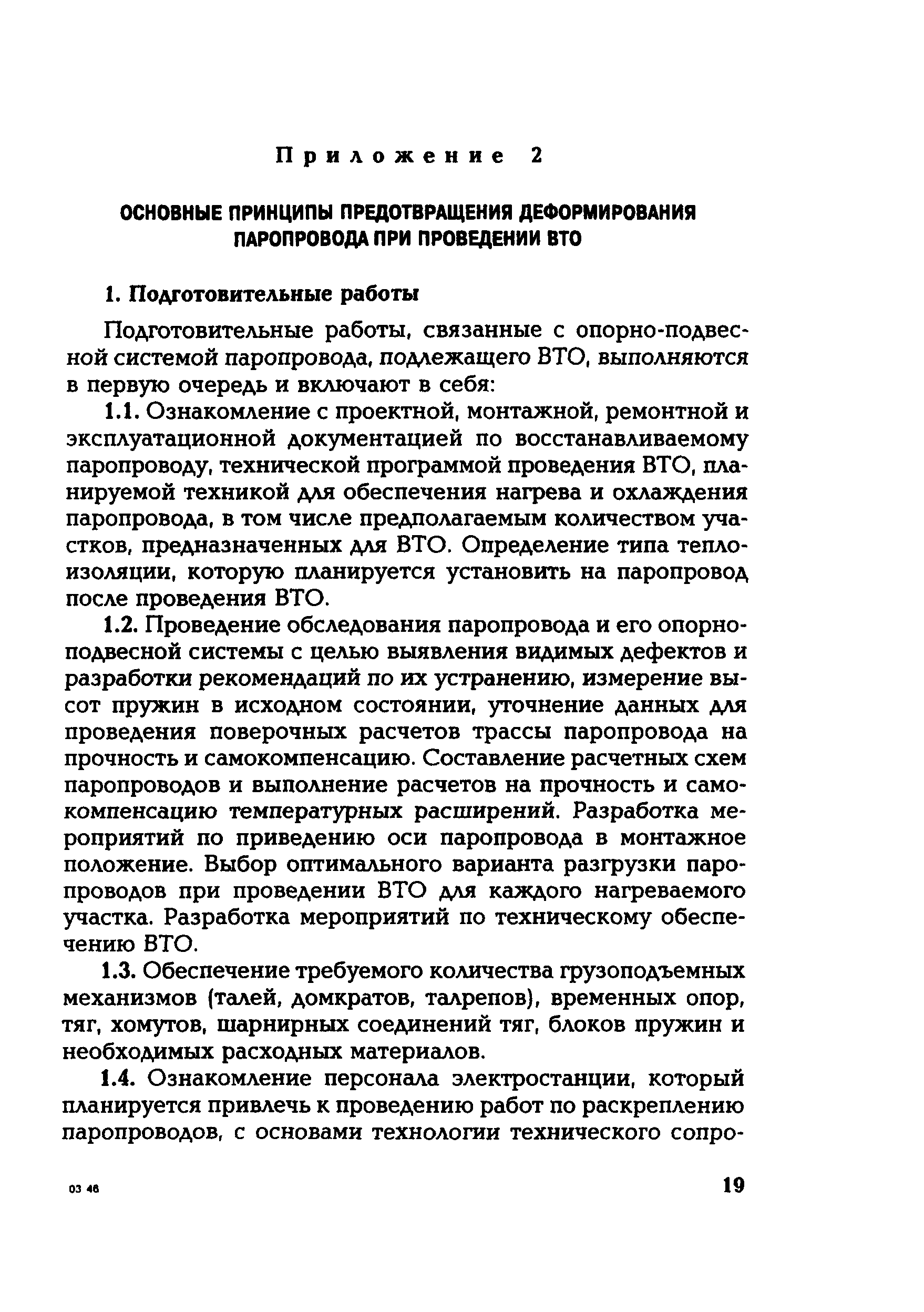

Оглавление:	1. Общие положения 2. Критерии, определяющие возможность проведения ВТО 3. Контрольно-диагностические операции, выполняемые до ВТО 4. Проведение ВТО 5. Контрольно-диагностические операции, выполняемые после ВТО 6. Оценка качества выполнения ВТО 7. Заключительные работы и оформление документации после ВТО 8. Техника безопасности Приложение 1. Методика определения степени графитизации в углеродистых сталях Приложение 2. Основные принципы предотвращения деформирования паропровода при проведении ВТО Приложение 3. Рекомендованные режимы ВТО Приложение 4. Максимальная допустимая скорость подъема температур и минимальная допустимая ширина кольцевой зоны равномерного нагрева индукционным способом сварных соединений паропроводов при ВТО
Утверждён:	30.06.2003 Минэнерго России (Russian Federation Minenergo 272)
Принят:	02.06.2003 Госгортехнадзор России (Russian Federation Gosgortekhnadzor БК-03-35/182)
Издан:	ЦПТИ ОРГРЭС (2004 г. )
Расположен в:	Техническая документация Ценообразование Раздел I. Технологический, строительный, энергетический надзор и охрана окружающей среды в части, касающейся ограничения негативного техногенного воздействия IV. Нормативные правовые акты и нормативы Промышленная безопасность Оборудование, работающее под избыточным давлением более 0,07 мегапаскаля или при температуре нагрева воды более 115 градусов Цельсия Мостостроение Сварка. Термообработка. Контроль металла
Нормативные ссылки:	РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды»
