ГОСТ Р 51317.4.14-2000

Совместимость технических средств электромагнитная. Устойчивость к колебаниям напряжения электропитания. Требования и методы испытаний

Обозначение:	ГОСТ Р 51317.4.14-2000
Обозначение англ:	GOST R 51317.4.14-2000
Статус:	действует
Название рус.:	Совместимость технических средств электромагнитная. Устойчивость к колебаниям напряжения электропитания. Требования и методы испытаний
Название англ.:	Electromagnetic compatidility of technical equipment. Immunity to power voltage fluctuations. Requirements and test methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Стандарт устанавливает требования устойчивости электротехнических, электронных и радиоэлектронных изделий и оборудования к колебаниям напряжения электропитания положительной и отрицательной полярности, воздействующим на технические средства (ТС) в условиях эксплуатации, характеризующимся малым размахом изменения напряжения, и соответствующие методы испытаний, а также общую основу для оценки устойчивости ТС при колебаниях питающего напряжения. Стандарт распространяется на ТС с номинальным потребляемым током не более 16 А (в одной фазе), подключаемые к низковольтным распределительным электрическим сетям, промышленным электрическим сетям и системам электроснабжения электростанций при частоте питающего напряжения 50 Гц. Стандарт не применяют для ТС, подключаемых к распределительным электрическим сетям постоянноготока или переменного тока частотой 400 Гц.

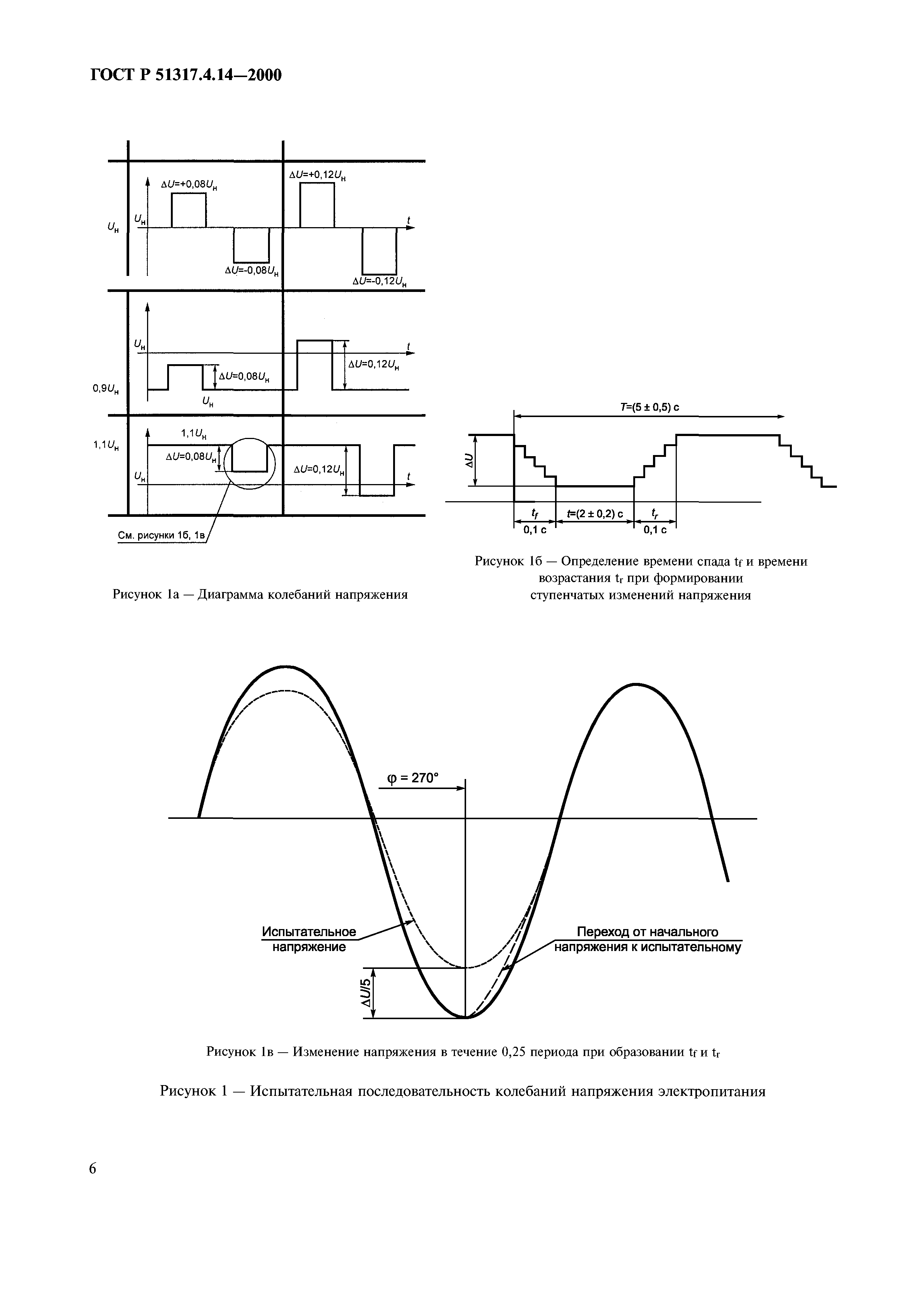

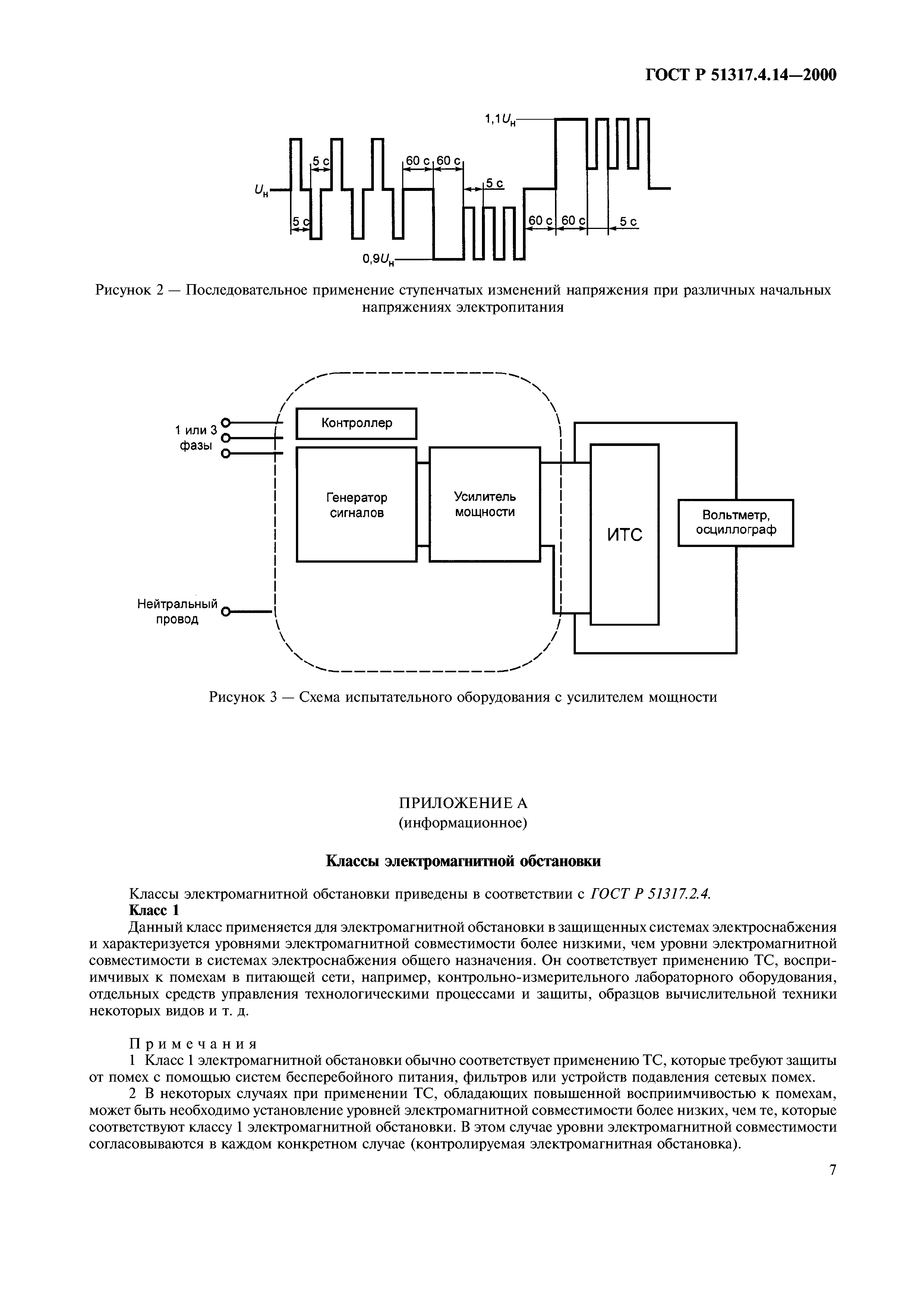

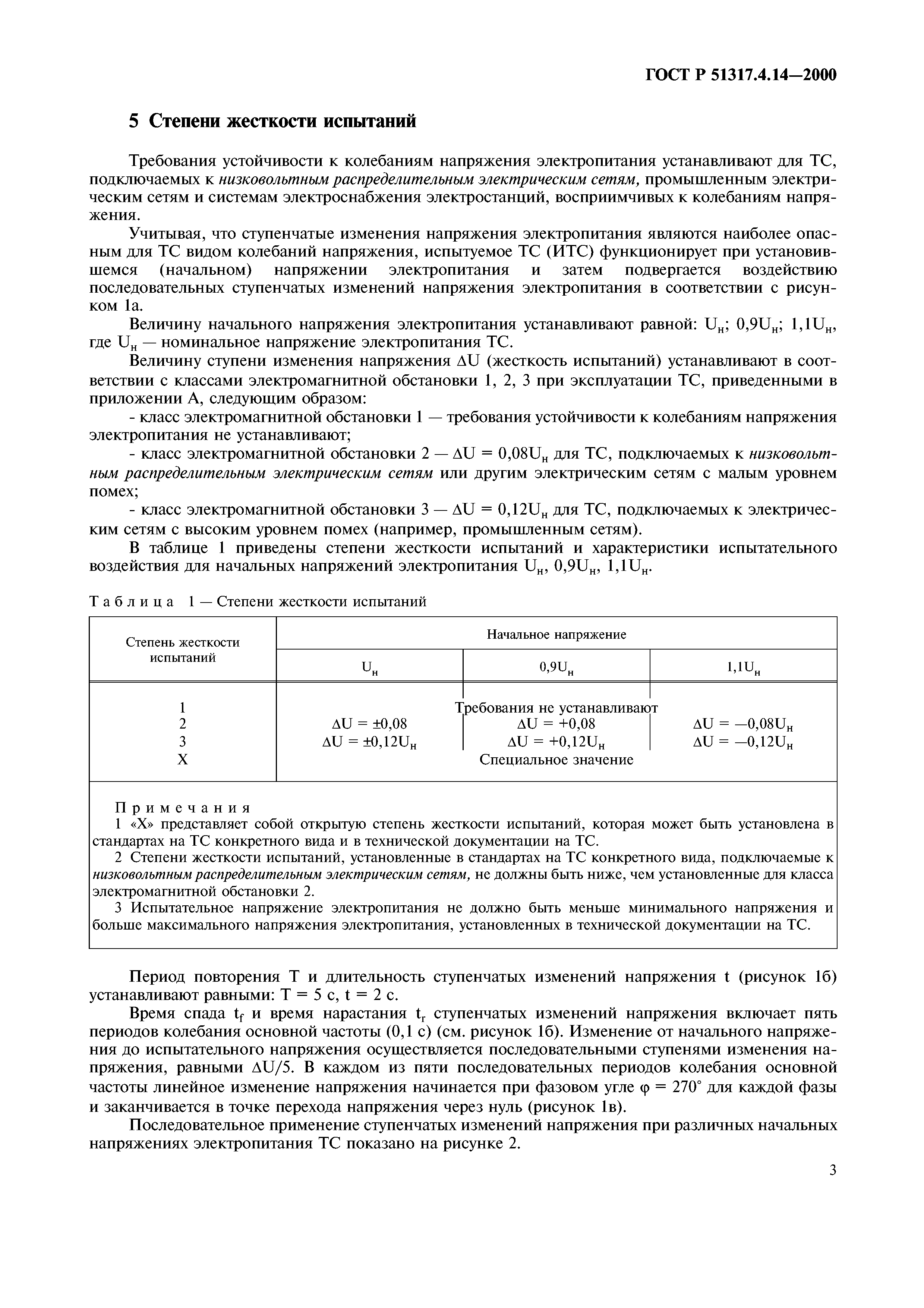

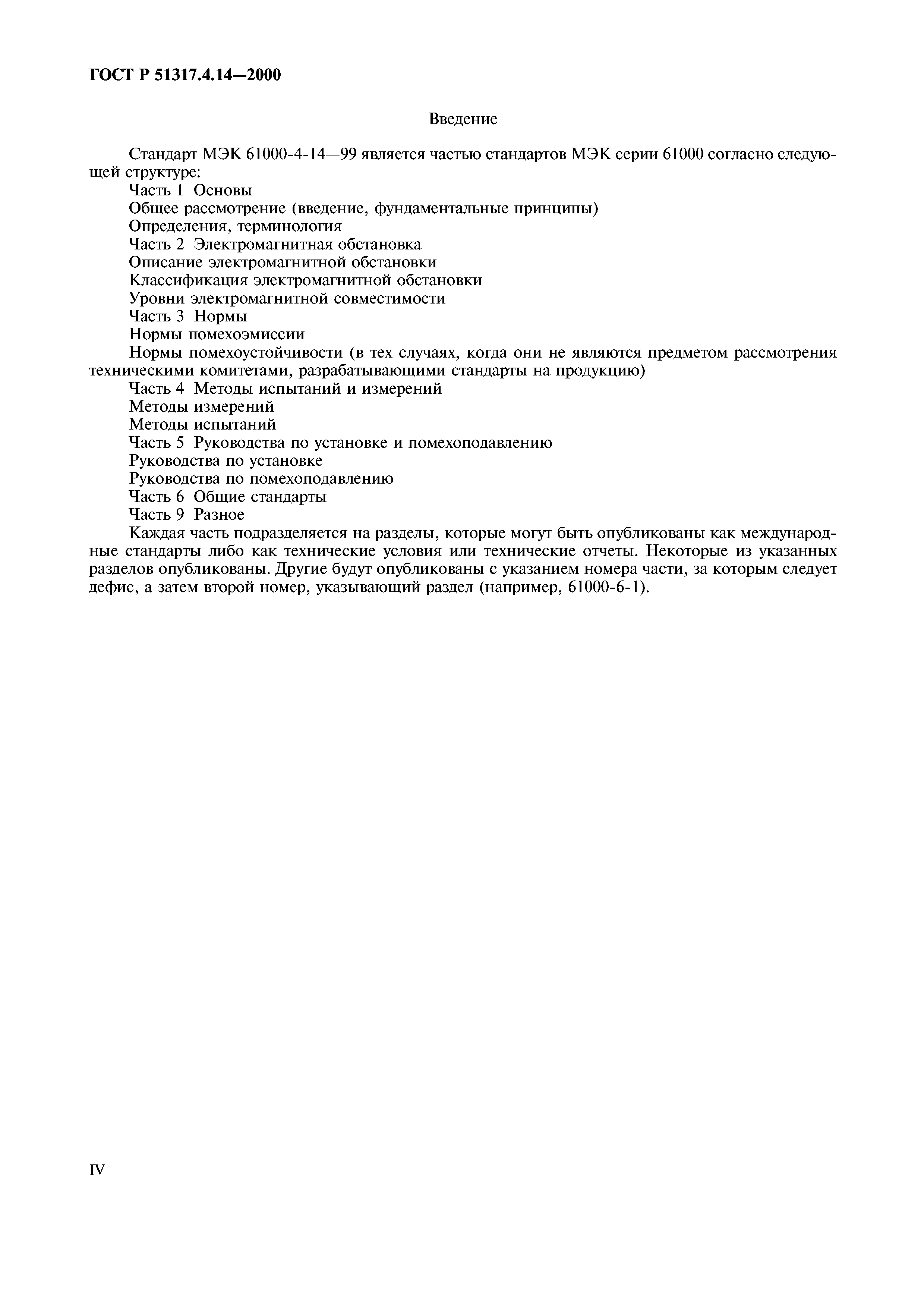

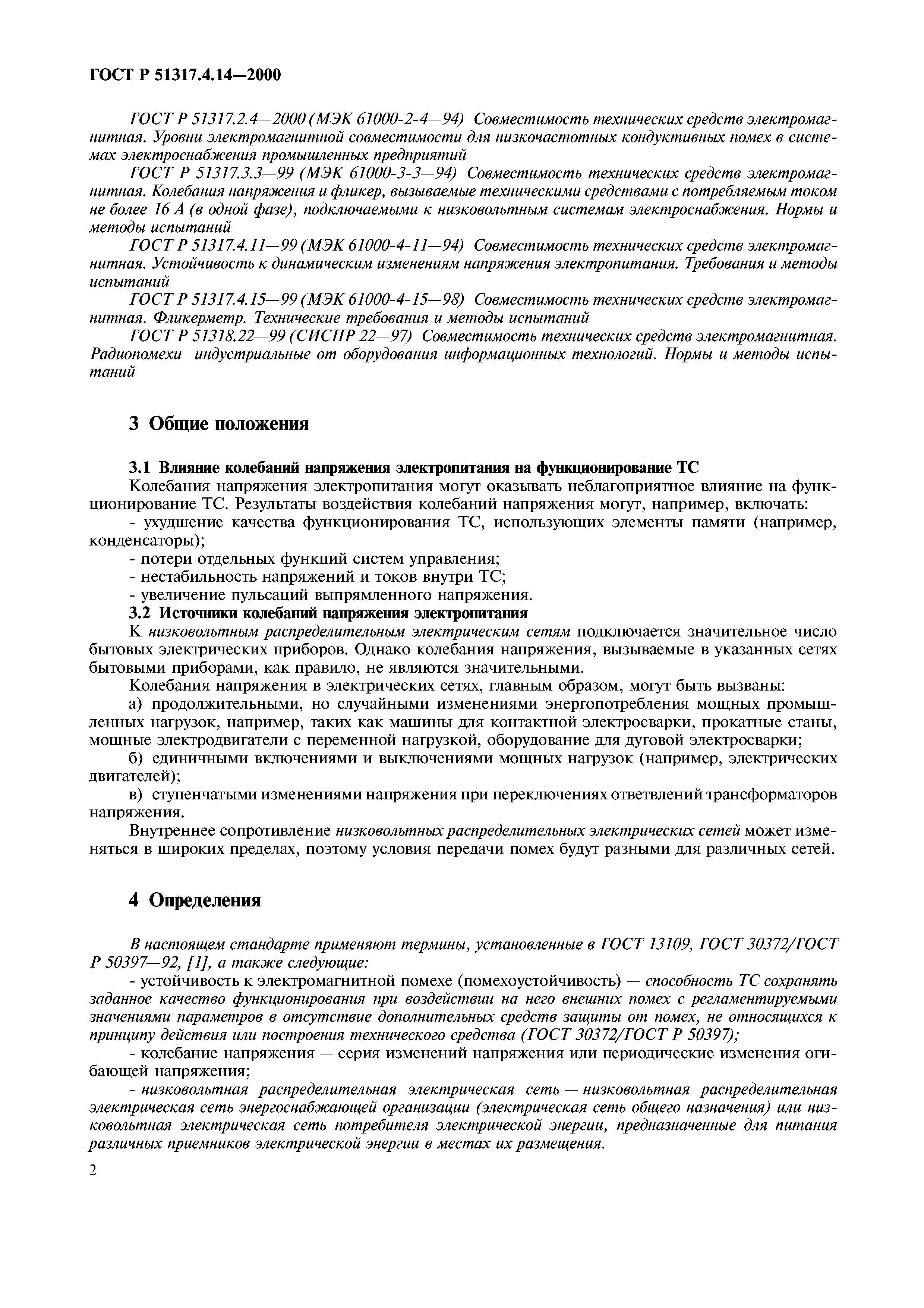

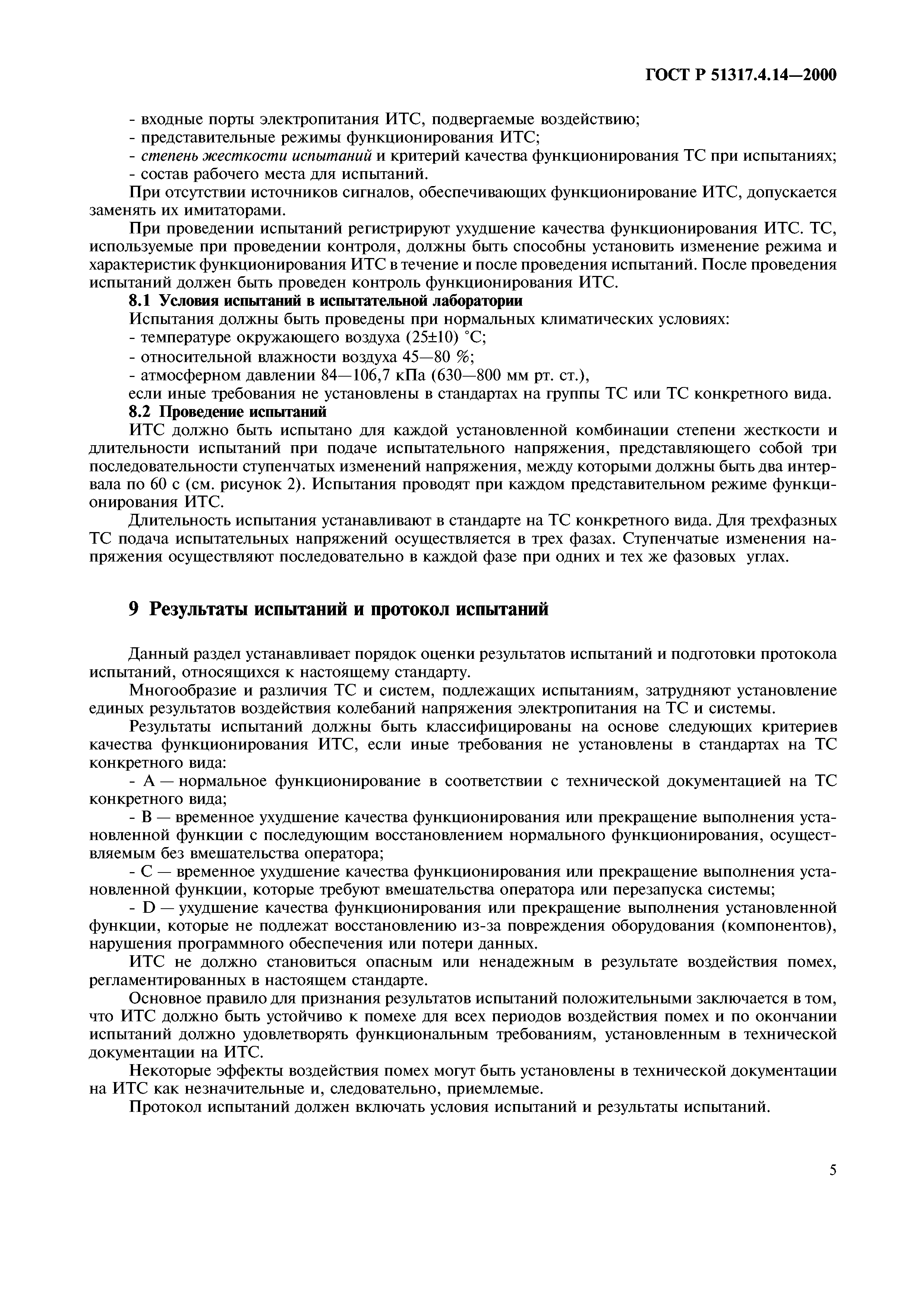

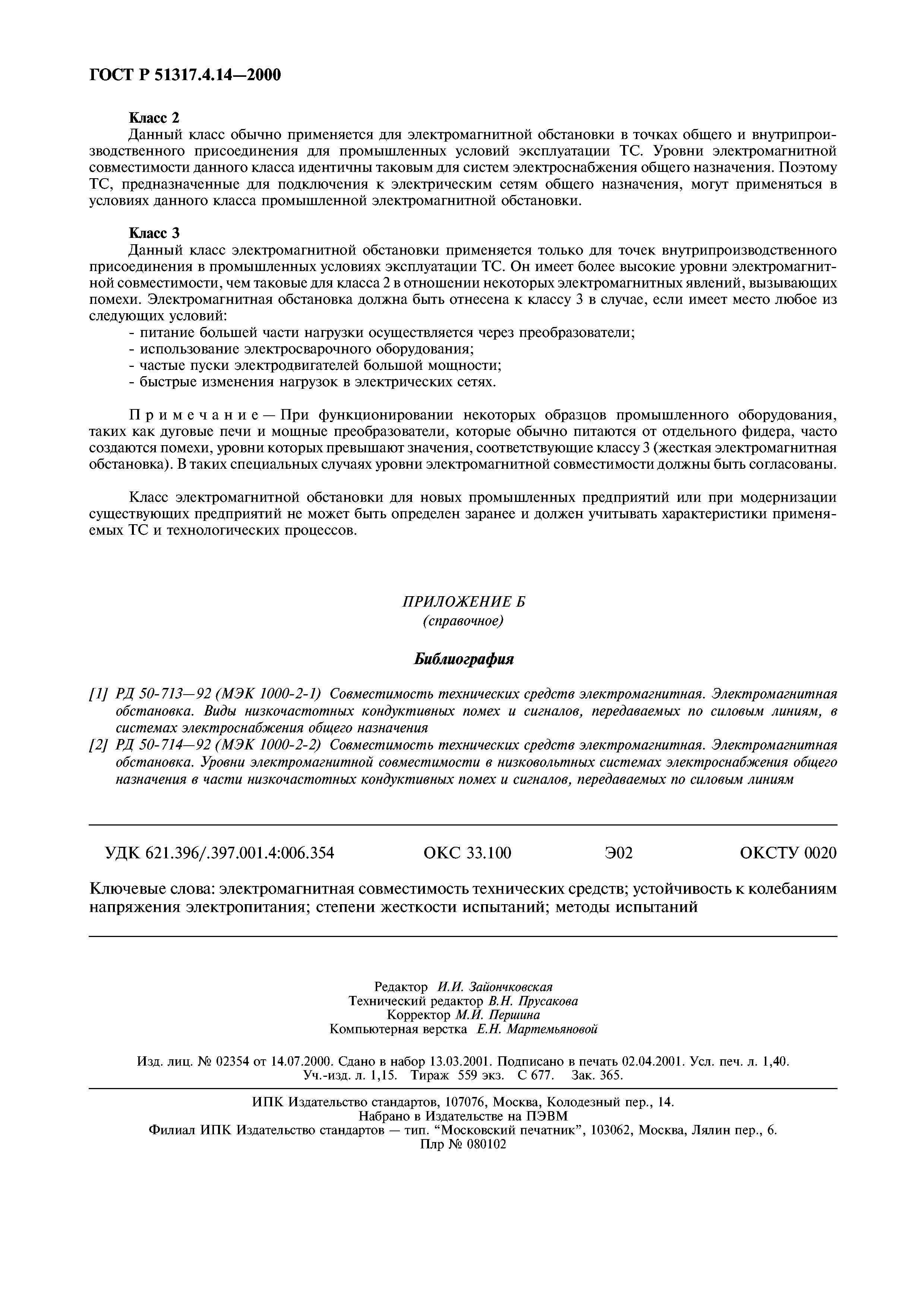

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Общие положения    3.1 Влияние колебаний напряжения электропитания на функционировании ТС    3.2 Источники колебаний напряжения электропитания 4 Определения 5 Степени жесткости испытаний 6 Испытательное оборудование    6.1 Испытательный генератор (ИГ)    6.2 Технчиеские характеристики ИГ    6.3 Проверка характеристик ИГ 7 Рабочее место для испытаний 8 Методы испытаний    8.1 Условия испытаний в испытательной лаборатории    8.2 Проведение испытаний 9 Результаты испытаний и протокол испытаний Рисунок 1 Испытательная последовательность колебаний напряжения электропитания Рисунок 2 Последовательное применение ступенчатых изменений напряжения при различных начальных напряжениях электропитания Рисунок 3 Схема испытательного оборудования с усилителем мощности Приложение А Классы электромагнитной обстановки Приложение Б Библиография

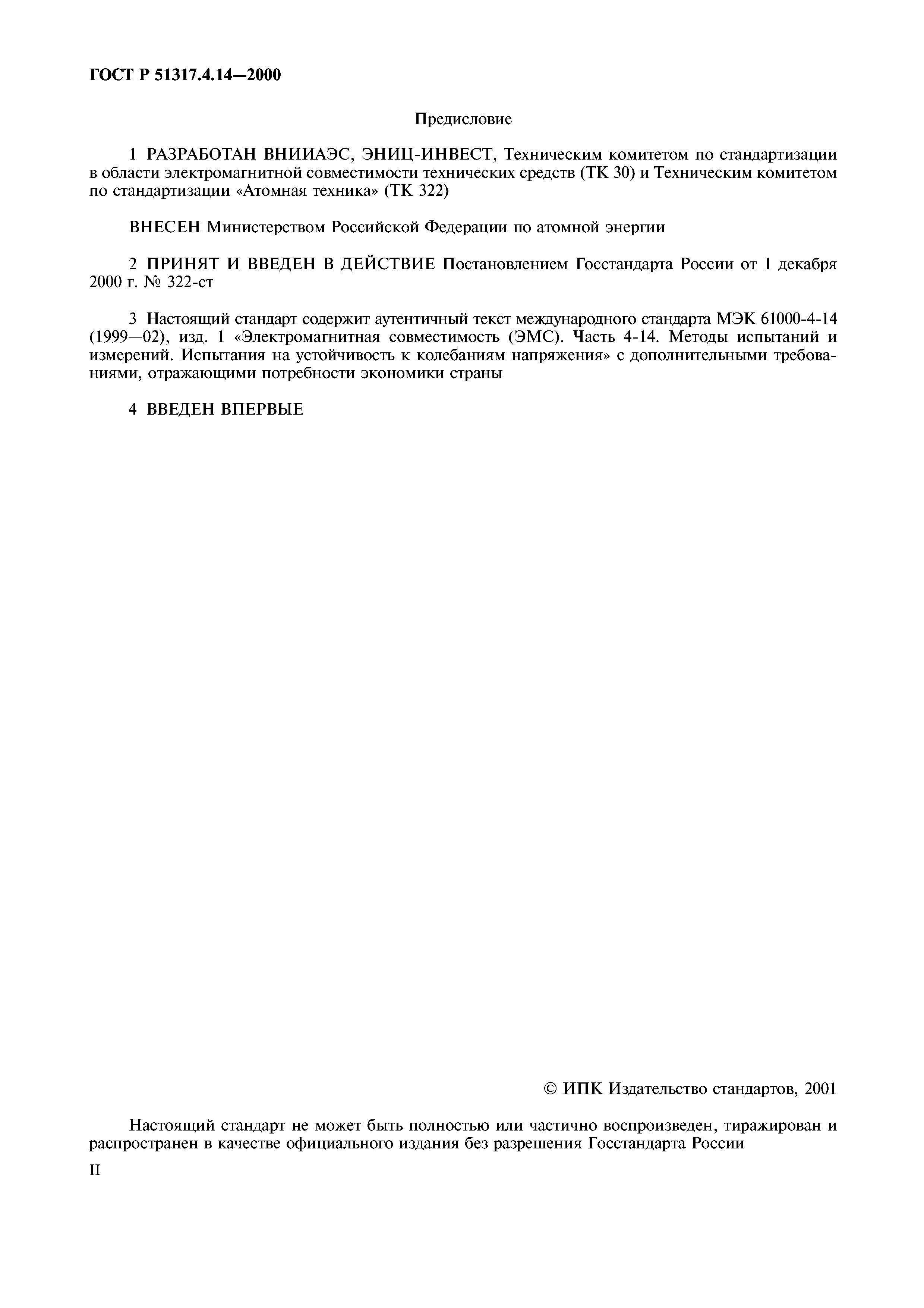

Разработан:	ВНИИ АЭС ЭНИЦ-ИНВЕСТ ТК 322 Атомная техника ТК 30 Электромагнитная совместимость технических средств
Утверждён:	01.12.2000 Госстандарт России (Russian Federation Gosstandart 322-ст)
Издан:	ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Электромагнитная совместимость (EMS) Электромагнитная совместимость в целом Экология ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Электромагнитная совместимость (EMS) Электромагнитная совместимость в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Телекоммуникации. Аудио- и видеотехника
Нормативные ссылки:	ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения» ГОСТ 30372-95 «Совместимость технических средств электромагнитная. Термины и определения» ГОСТ Р 51317.3.3-99 «Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний» ГОСТ Р 51317.4.15-99 «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний» ГОСТ Р 51318.22-99 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий. Нормы и методы испытаний» ГОСТ Р 51317.2.4-2000 «Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий» РД 50-714-92 «Методические указания. Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости в низковольтных системах электроснабжения общего назначения в части низкочастотных кондуктивных помех и сигналов, передаваемых по силовым линиям» РД 50-713-92 «Методические указания. Совместимость технических средств электромагнитная. Электромагнитная обстановка. Виды низкочастотных кондуктивных помех и сигналов, передаваемых по силовым линиям, в системах электроснабжения общего назначения» ГОСТ Р 51318.22-2006 «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений» ГОСТ Р 51317.4.11-99 «Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний»
