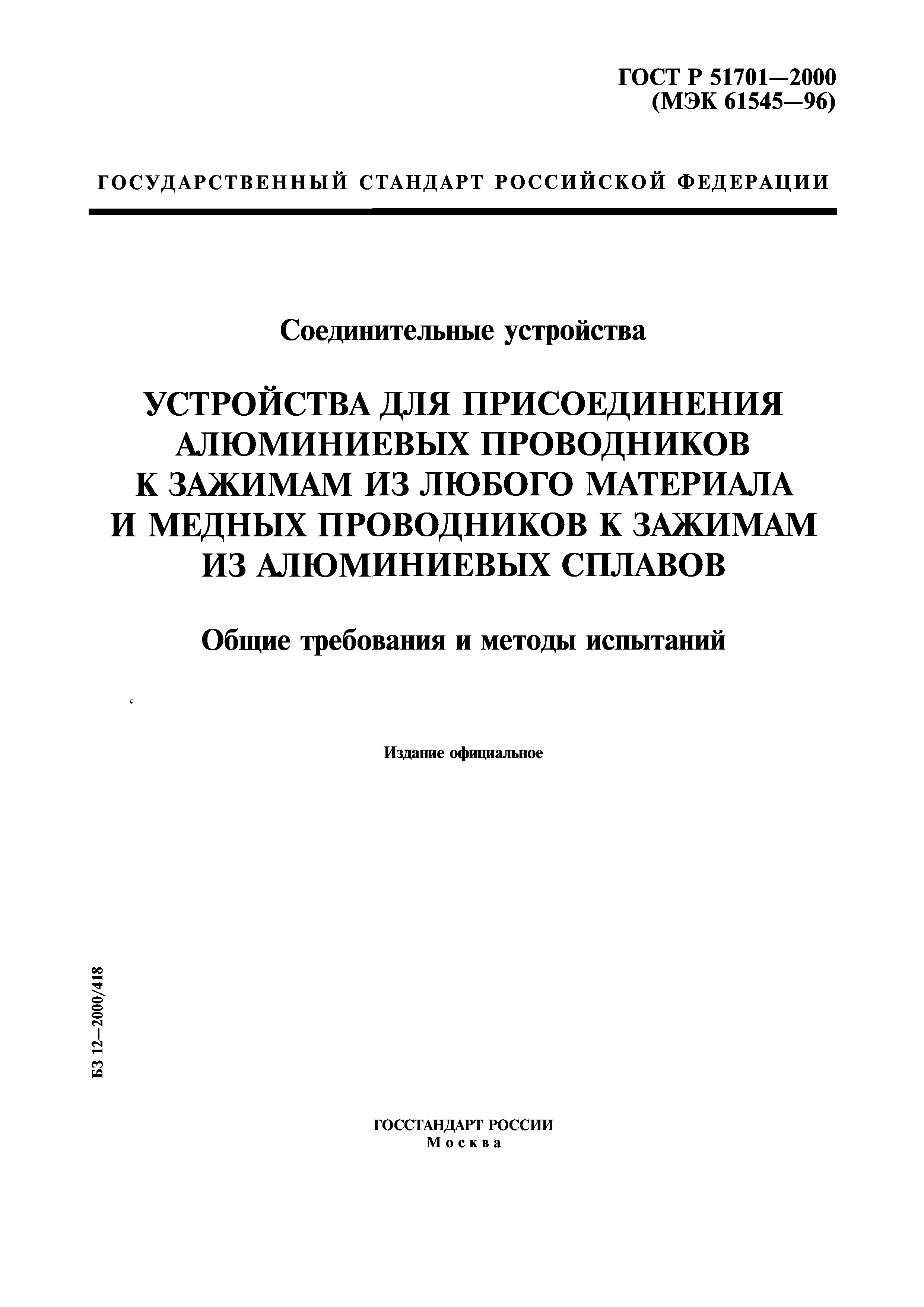

ГОСТ Р 51701-2000

Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний

Обозначение:	ГОСТ Р 51701-2000
Обозначение англ:	GOST R 51701-2000
Статус:	отменен
Название рус.:	Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний
Название англ.:	Connecting devices. Devices for the connection of aluminium conductors in clamping units of any material and copper conductors in aluminium bodied clamping units. General requirements and methods of tests
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

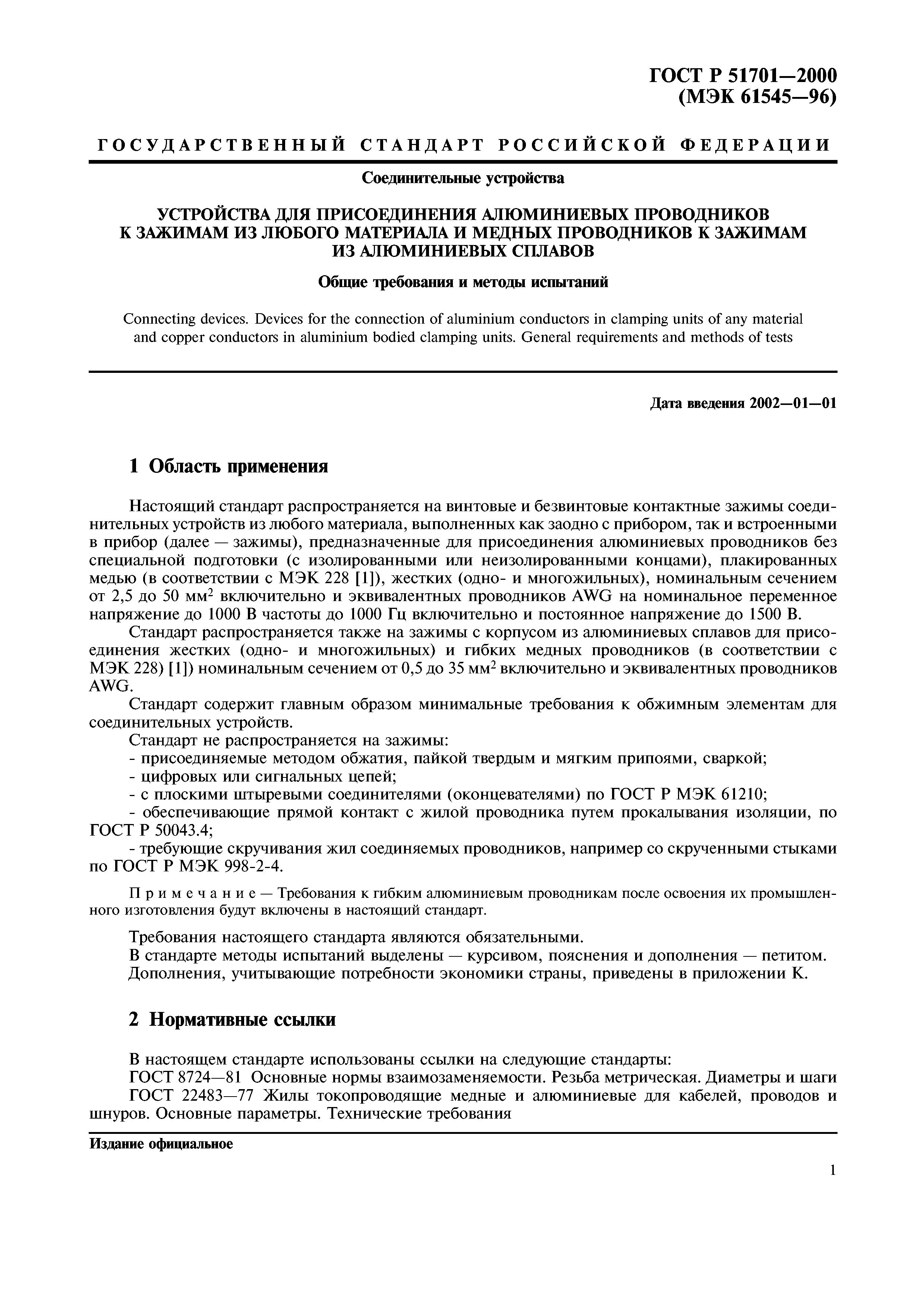

Область применения:	Стандарт распространяется на винтовые и безвинтовые контактные зажимы соединительных устройств из любого материала, выполненных как заодно с прибором, так и встроенными в прибор, предназначенные для присоединения алюминиевых проводников без специальной подготовки (с изолированными или неизолированными концами), плакированных медью (в соответствии с МЭК 228 [1], жестких (одно- и многожильных), номинальным сечением от 2,5 до 50 мм2 включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В частоты до 1000 Гц включительно и постоянное напряжение до 1500 В. Стандарт распространяется также на зажимы с корпусом из алюминиевых сплавов для присоединения жестких (одно- и многожильных) и гибких медных проводников (в соответствии с МЭК 228) [1]) номинальным сечением от 0,5 до 35 мм2 включительно и эквивалентных проводников AWG.

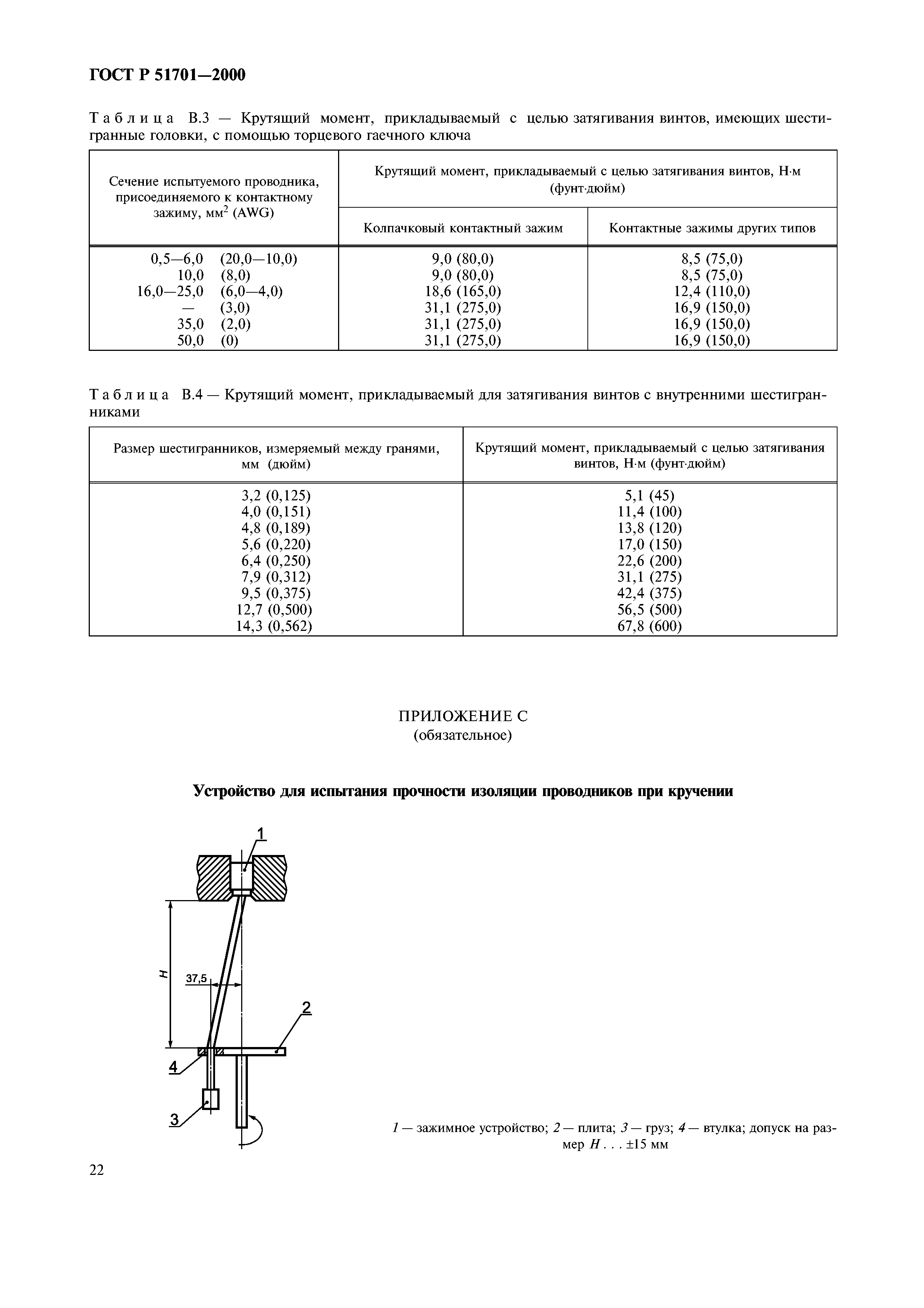

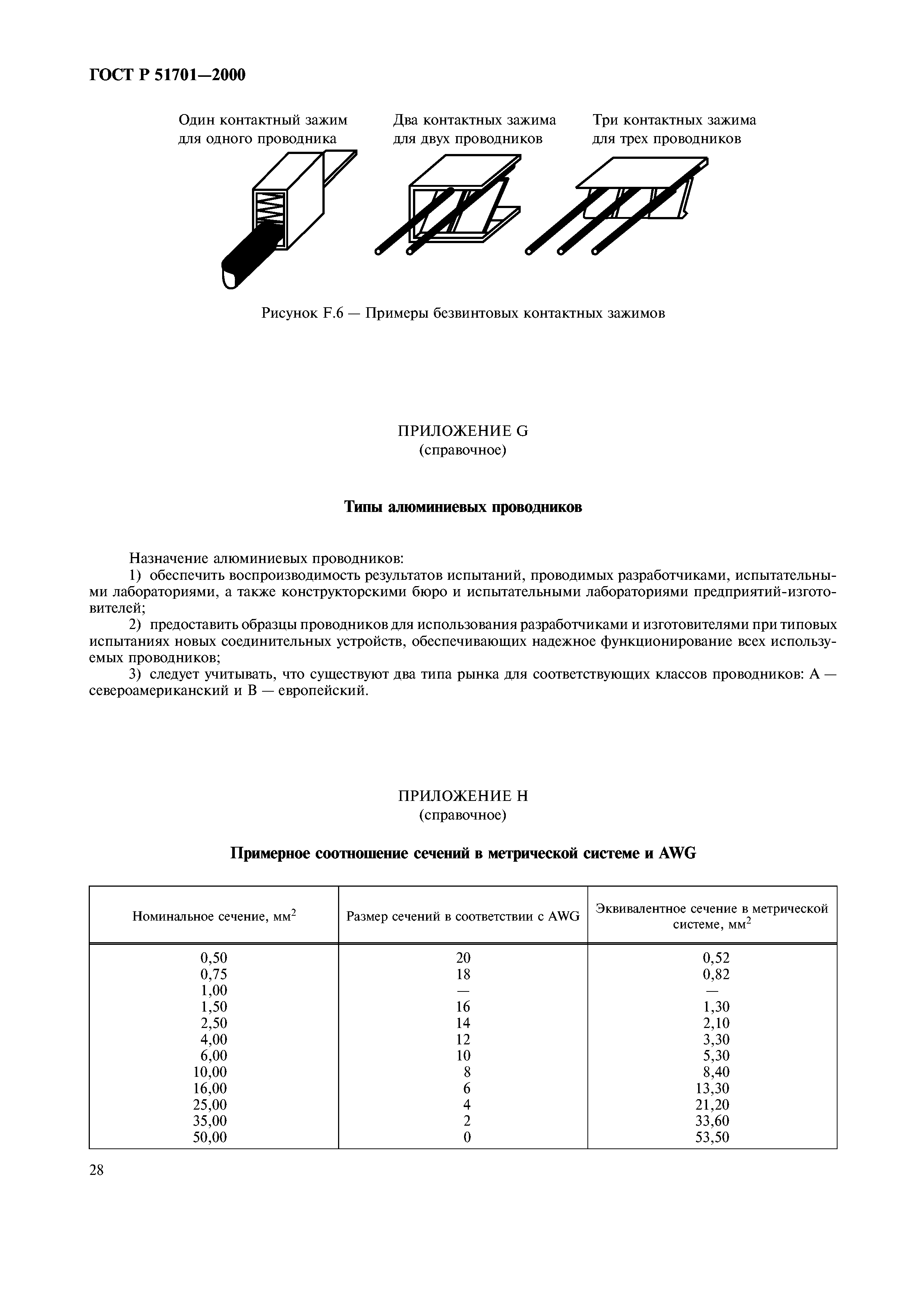

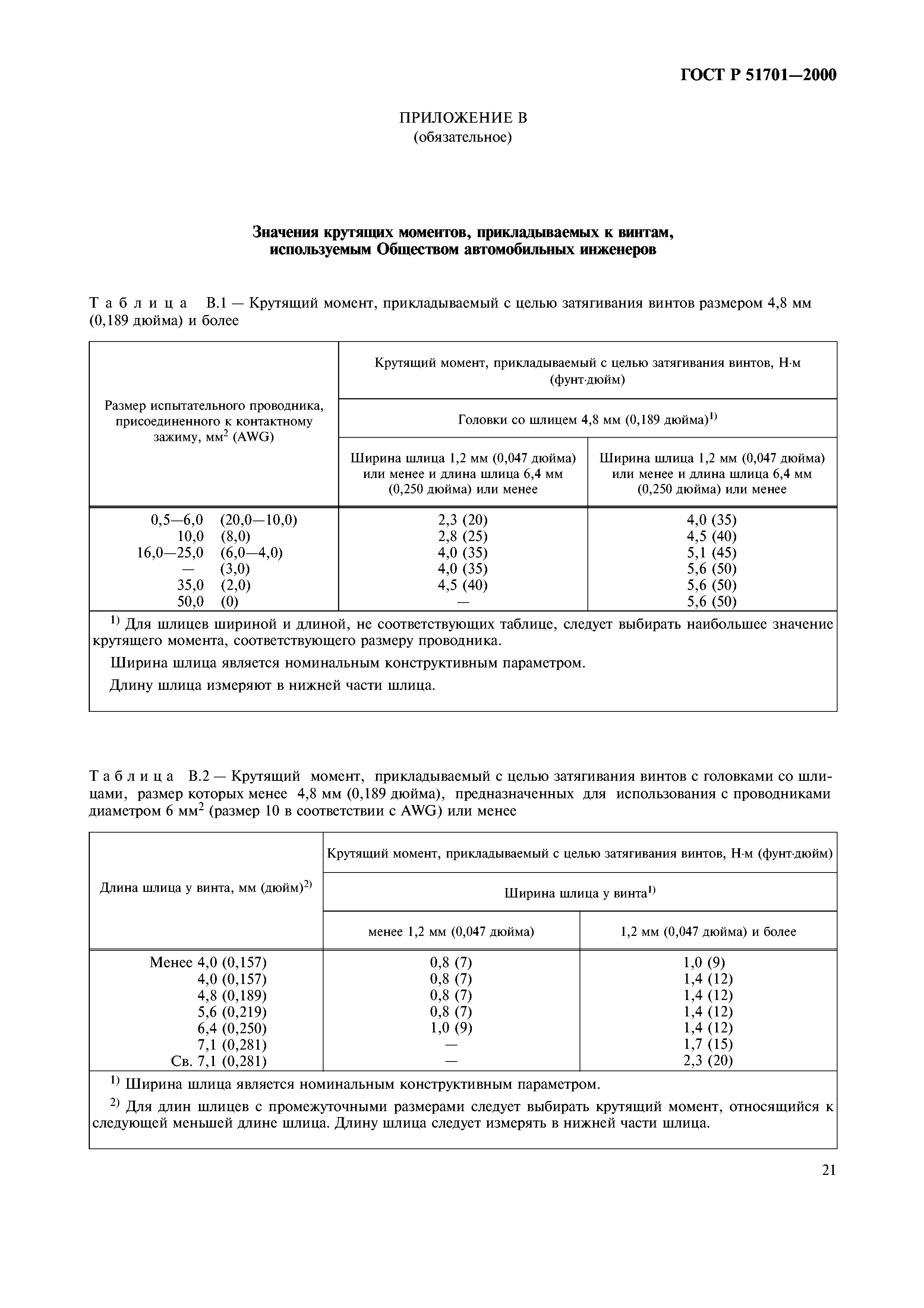

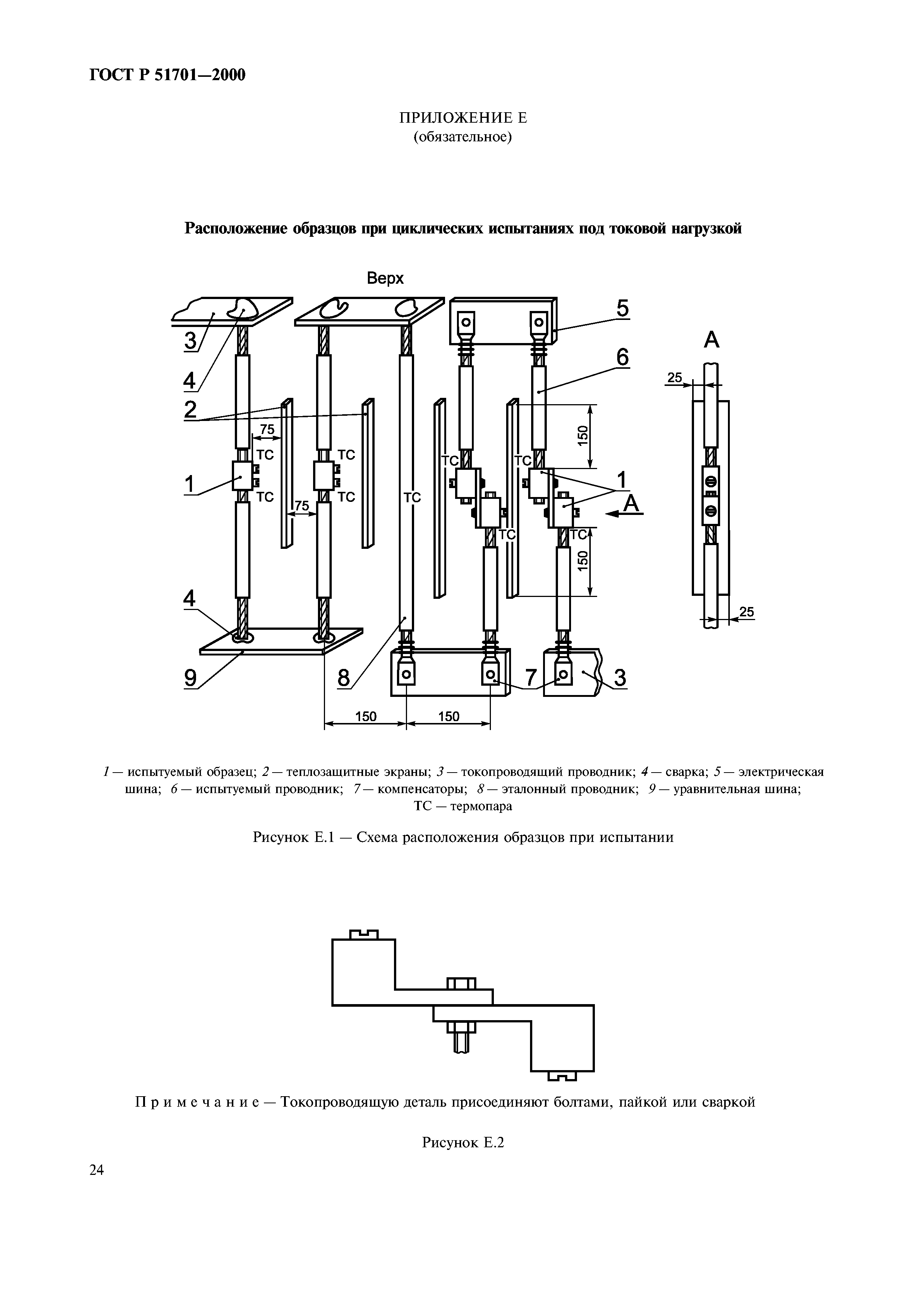

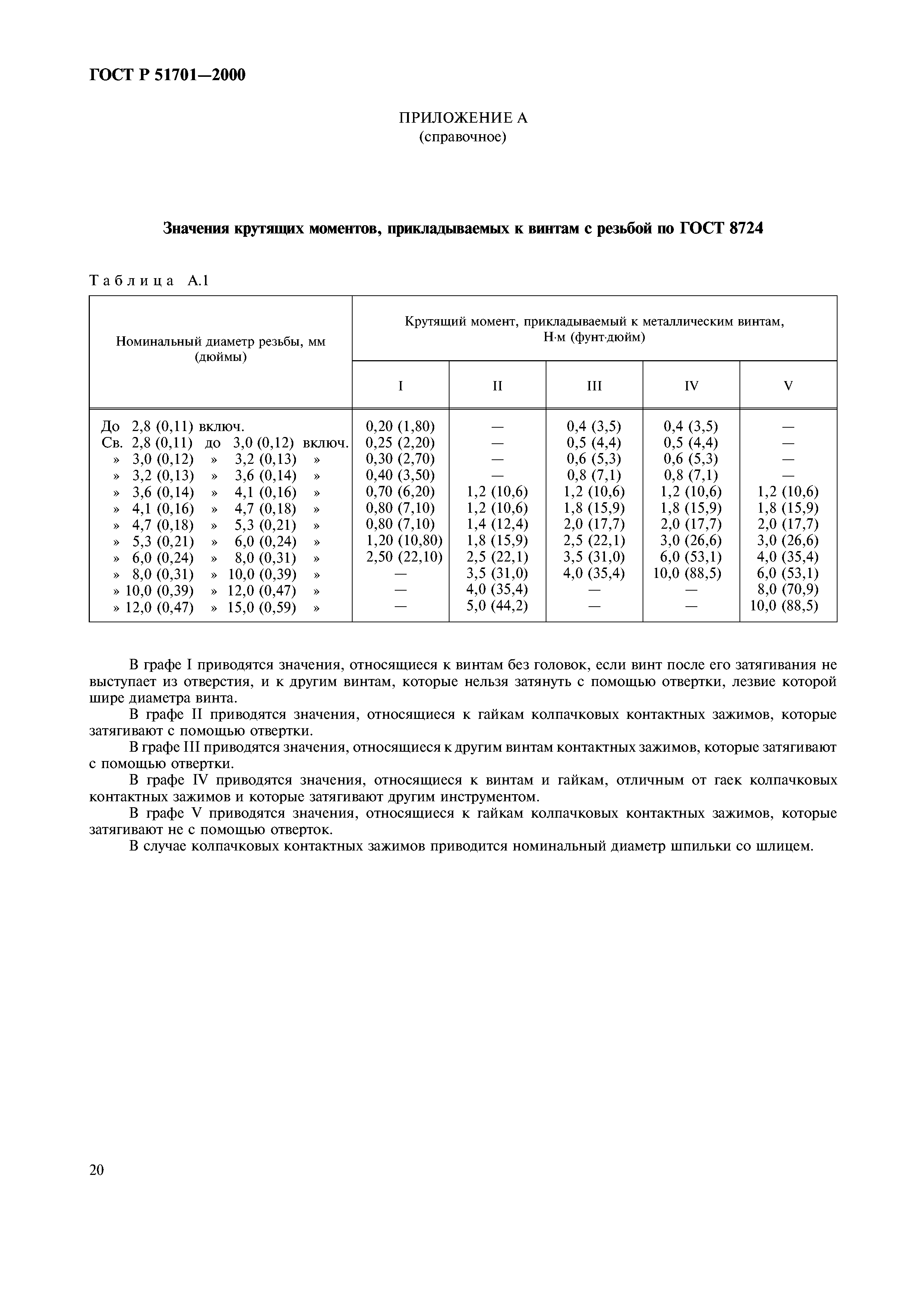

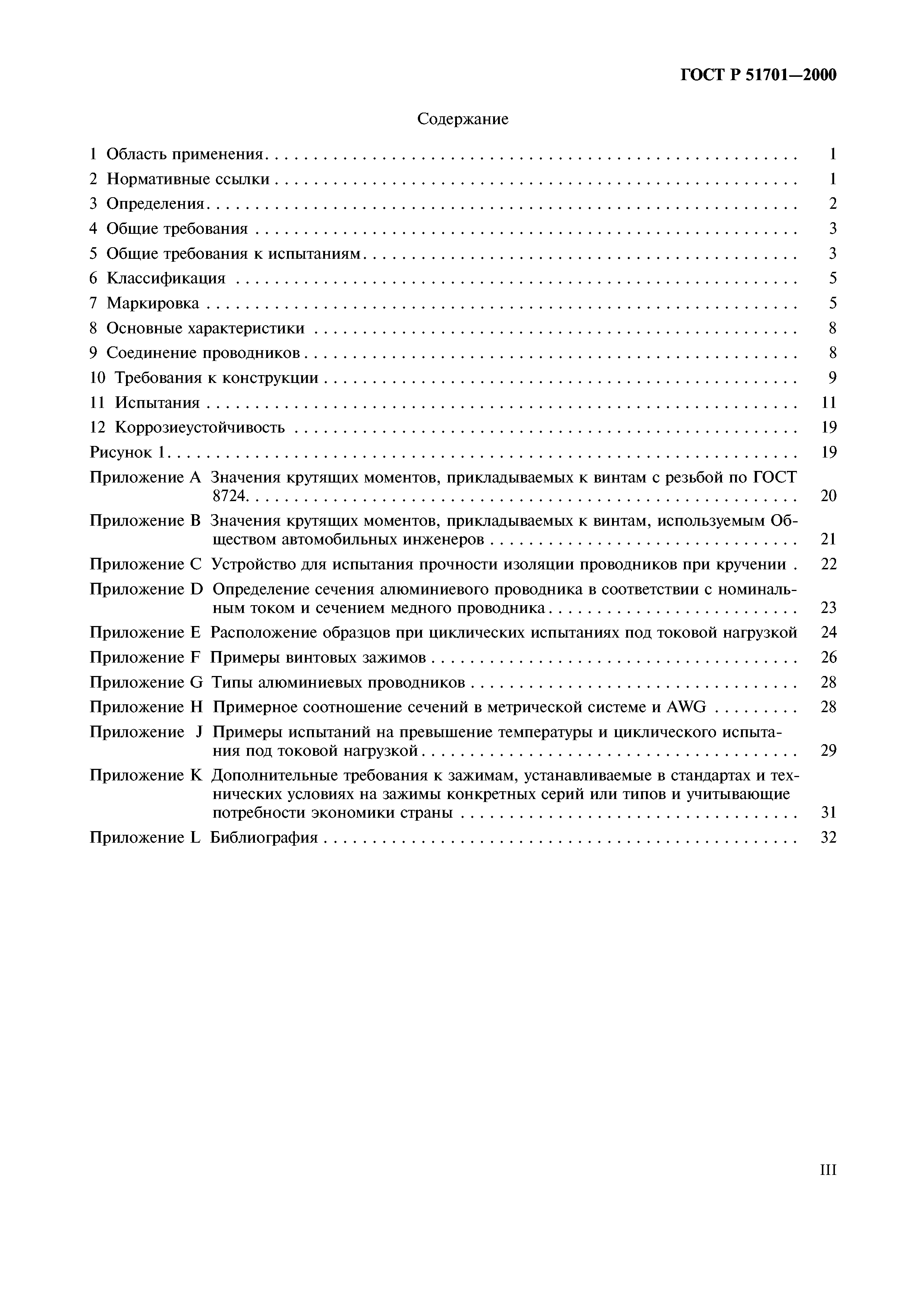

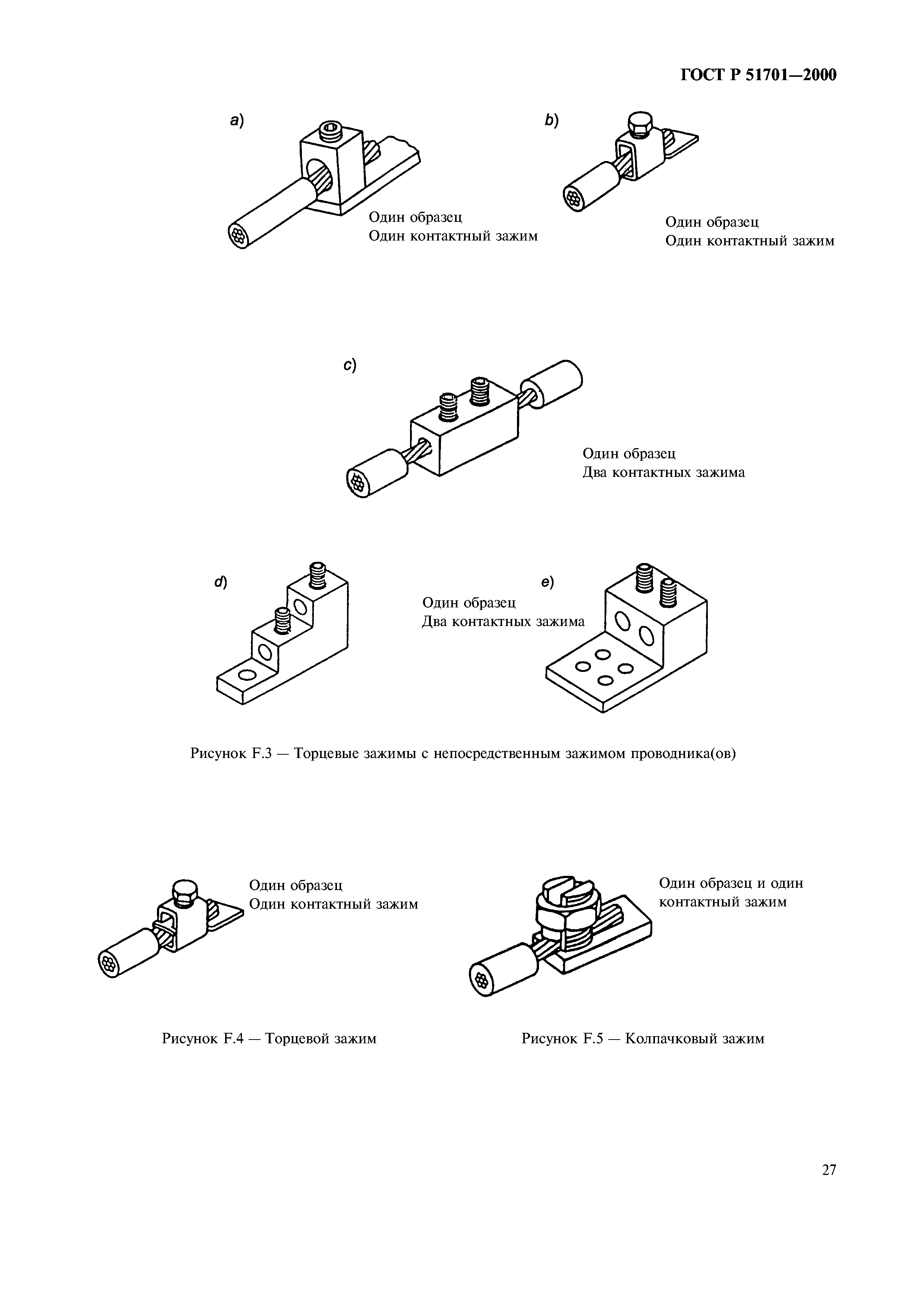

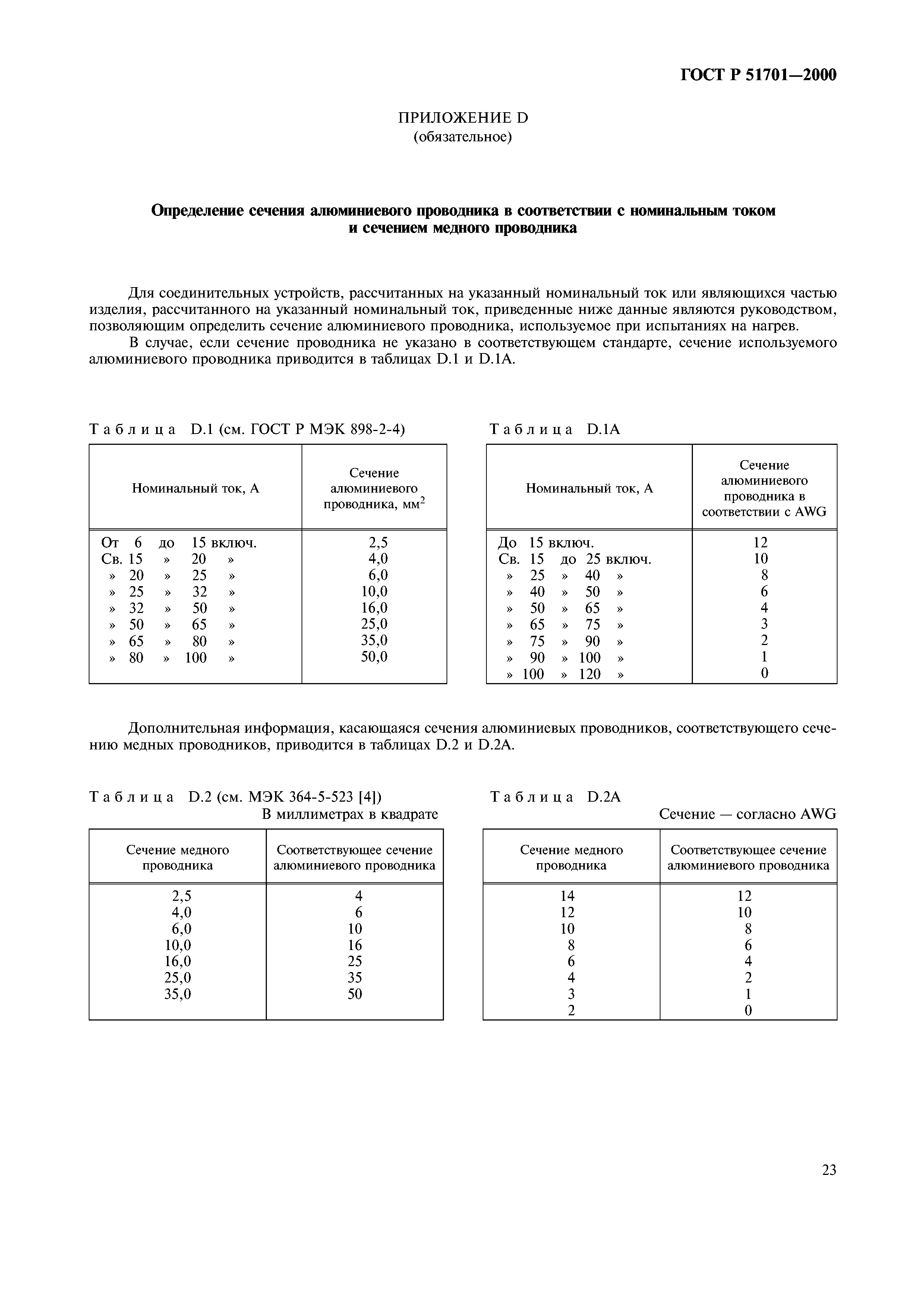

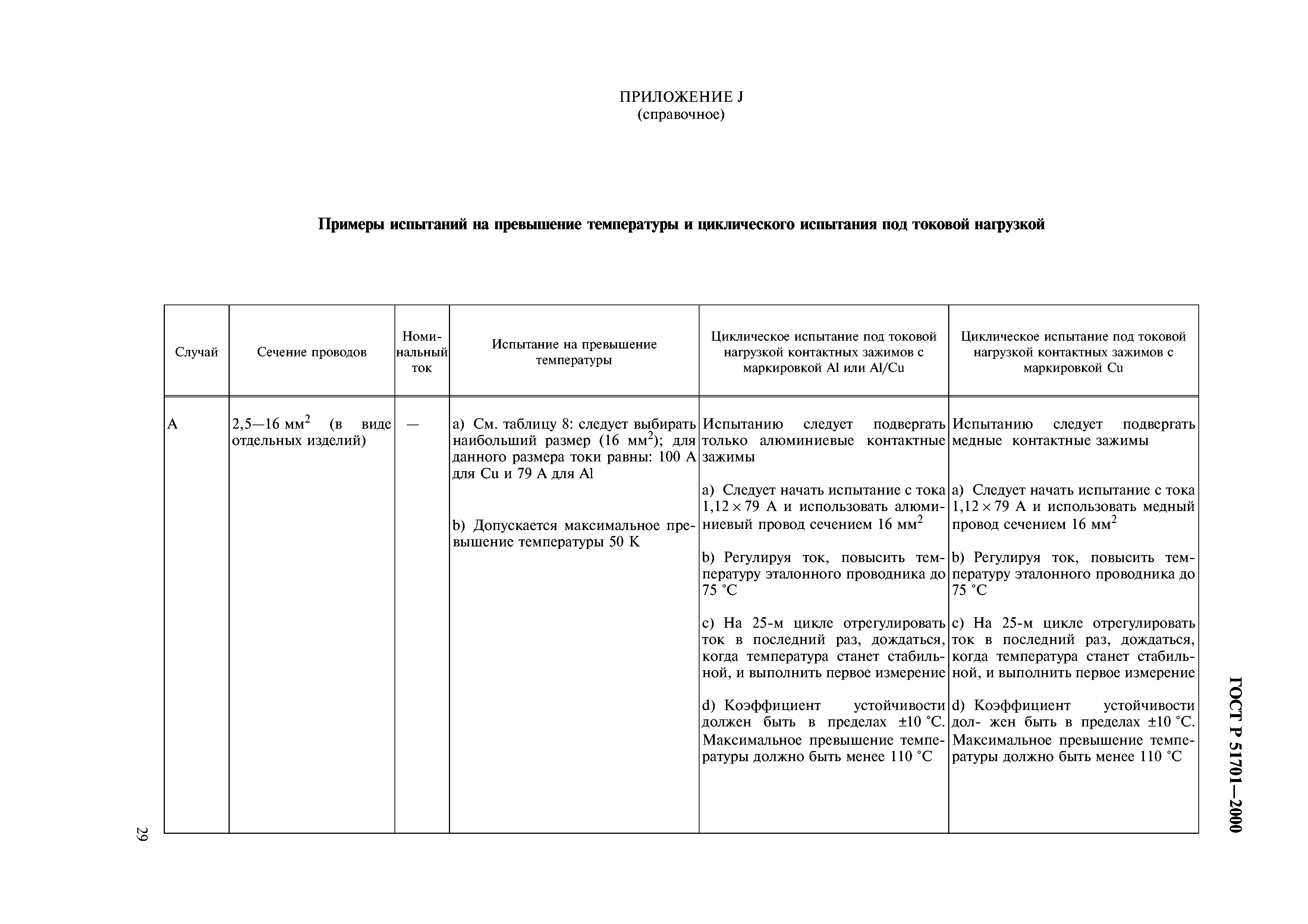

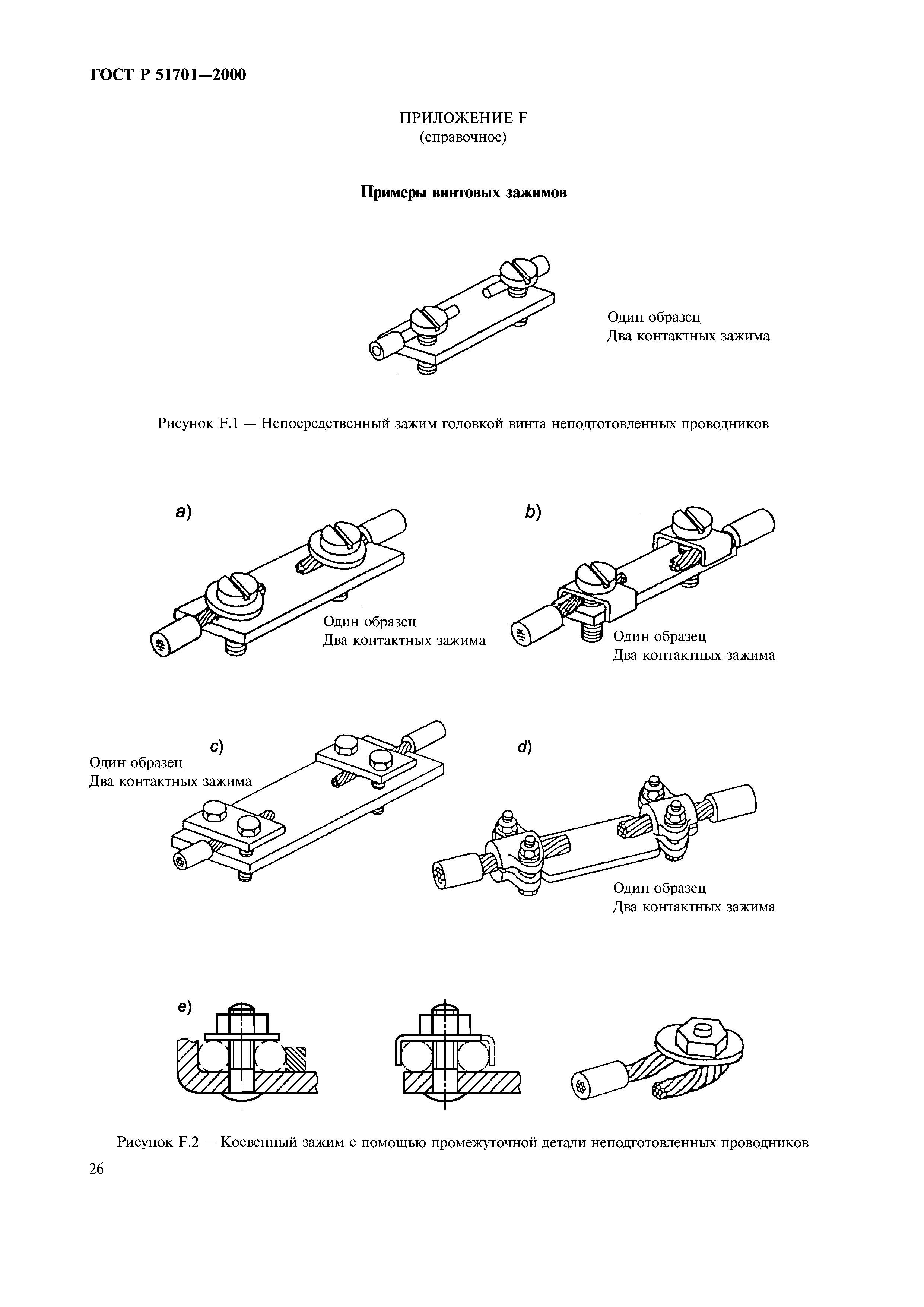

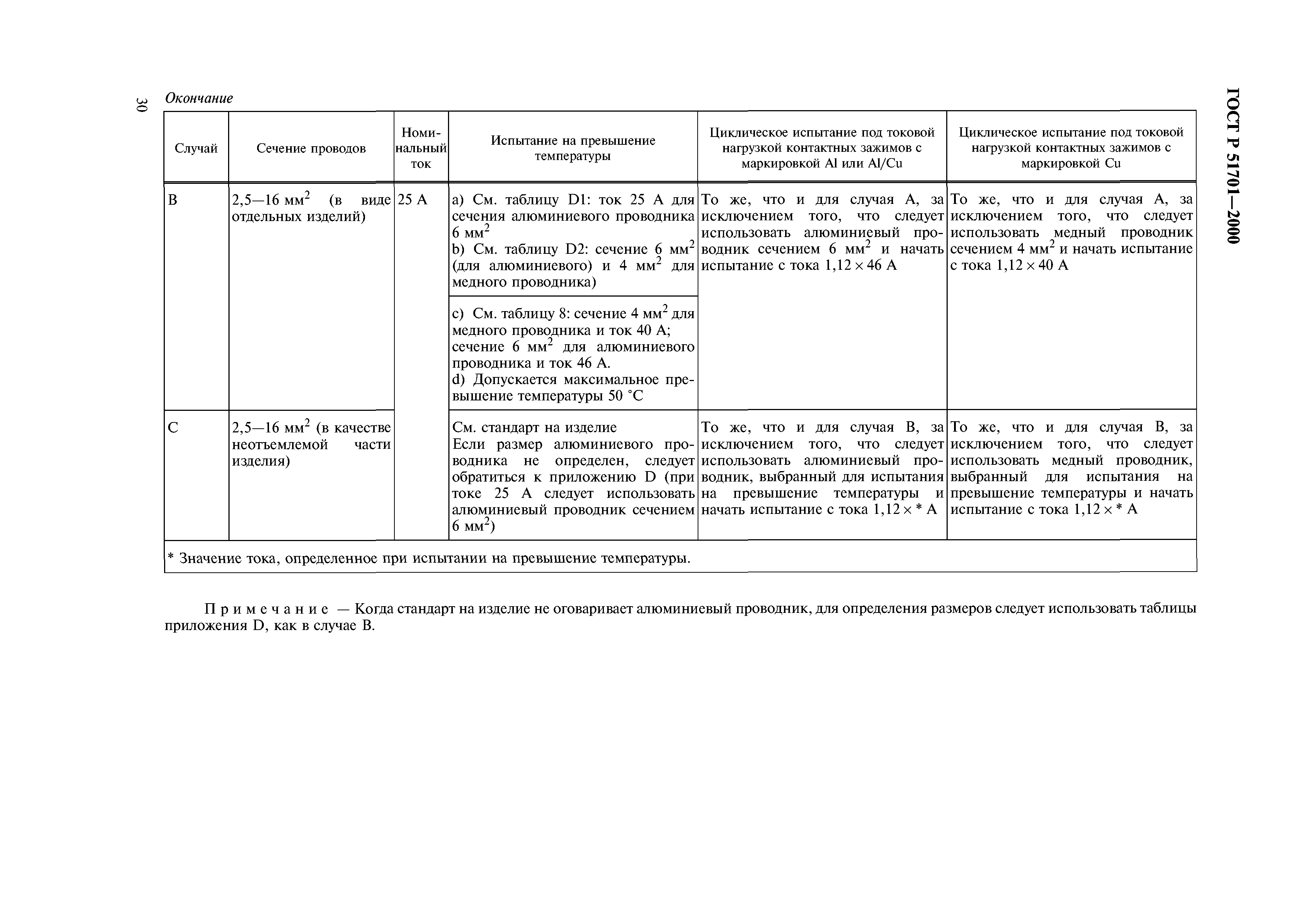

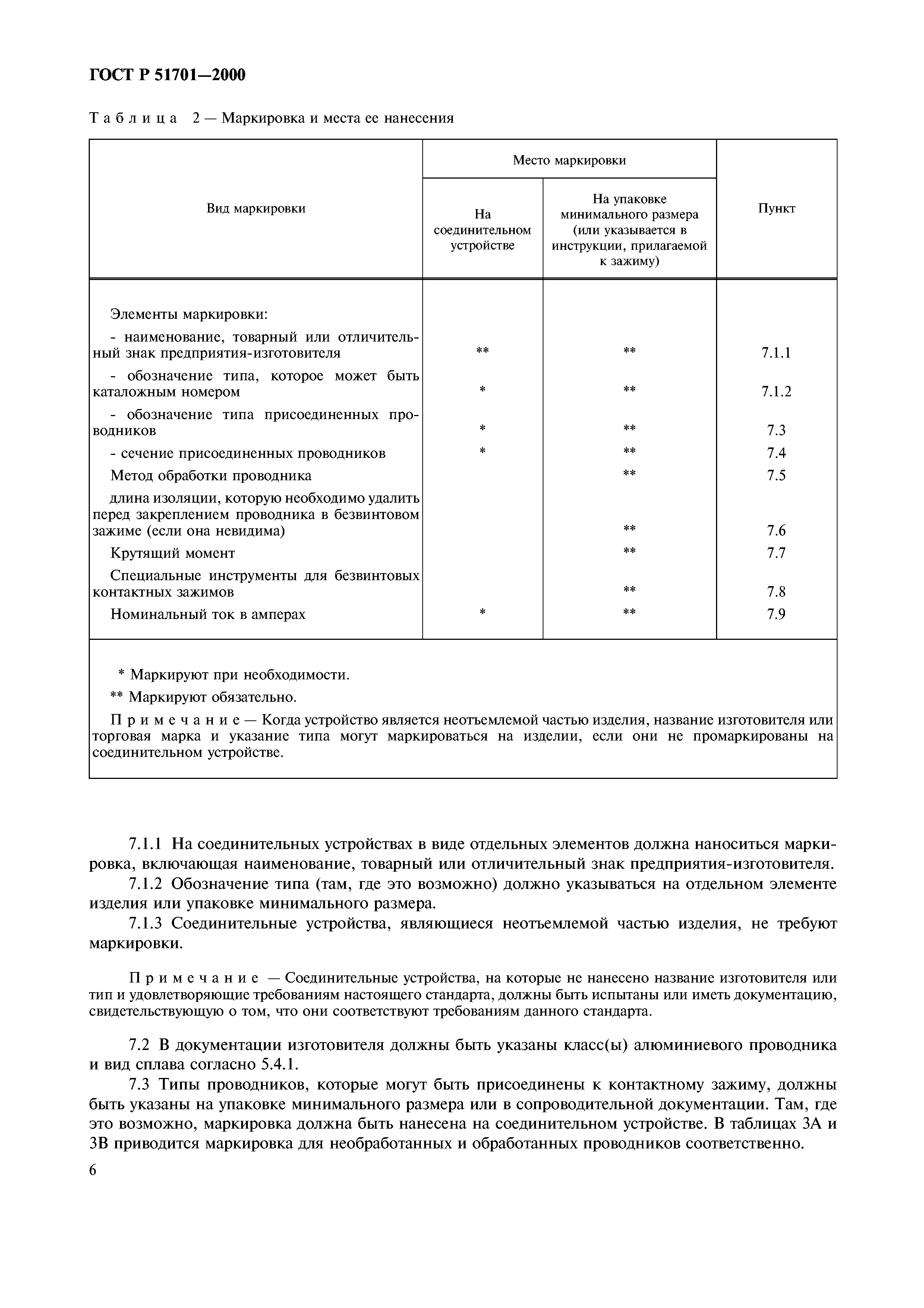

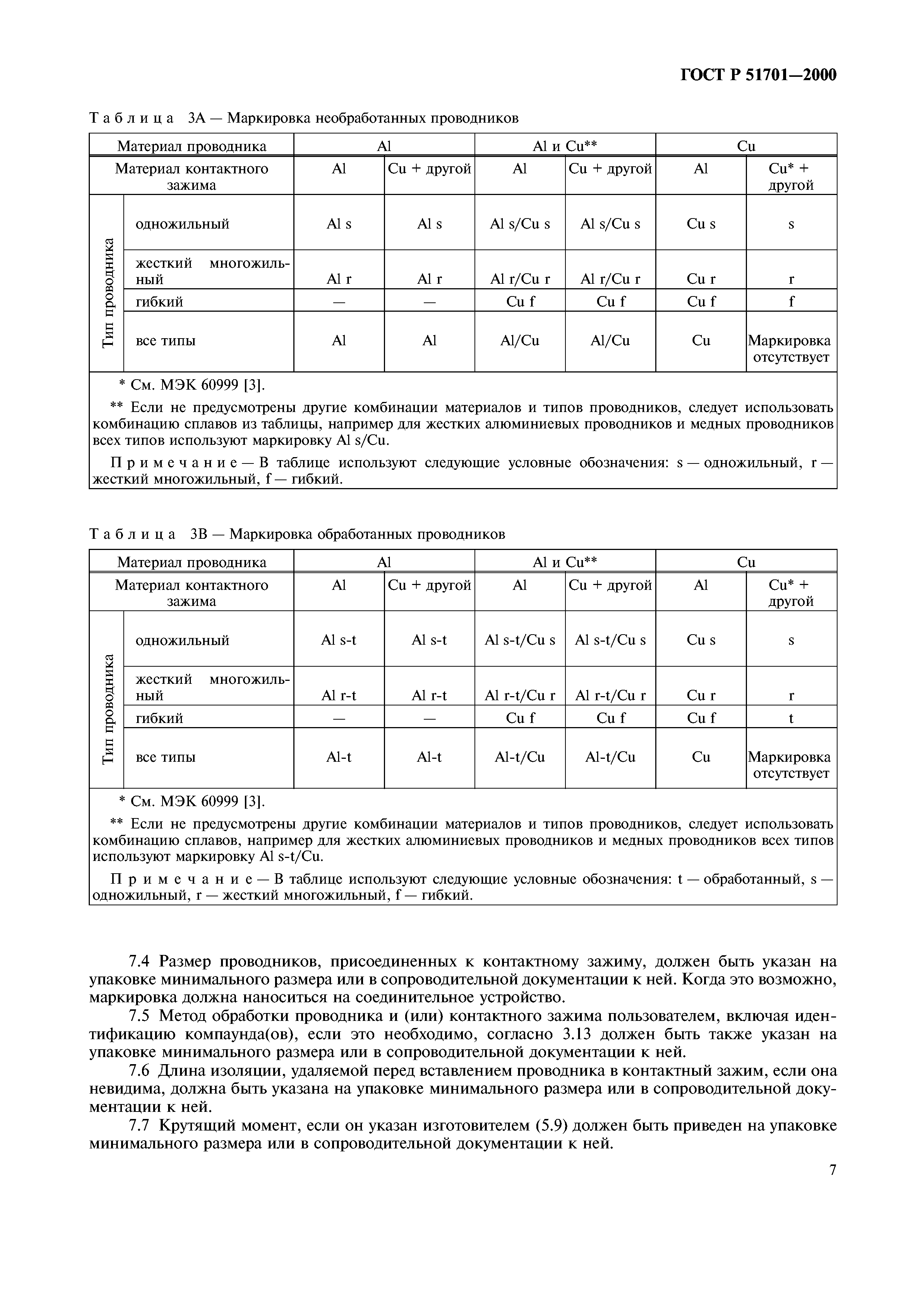

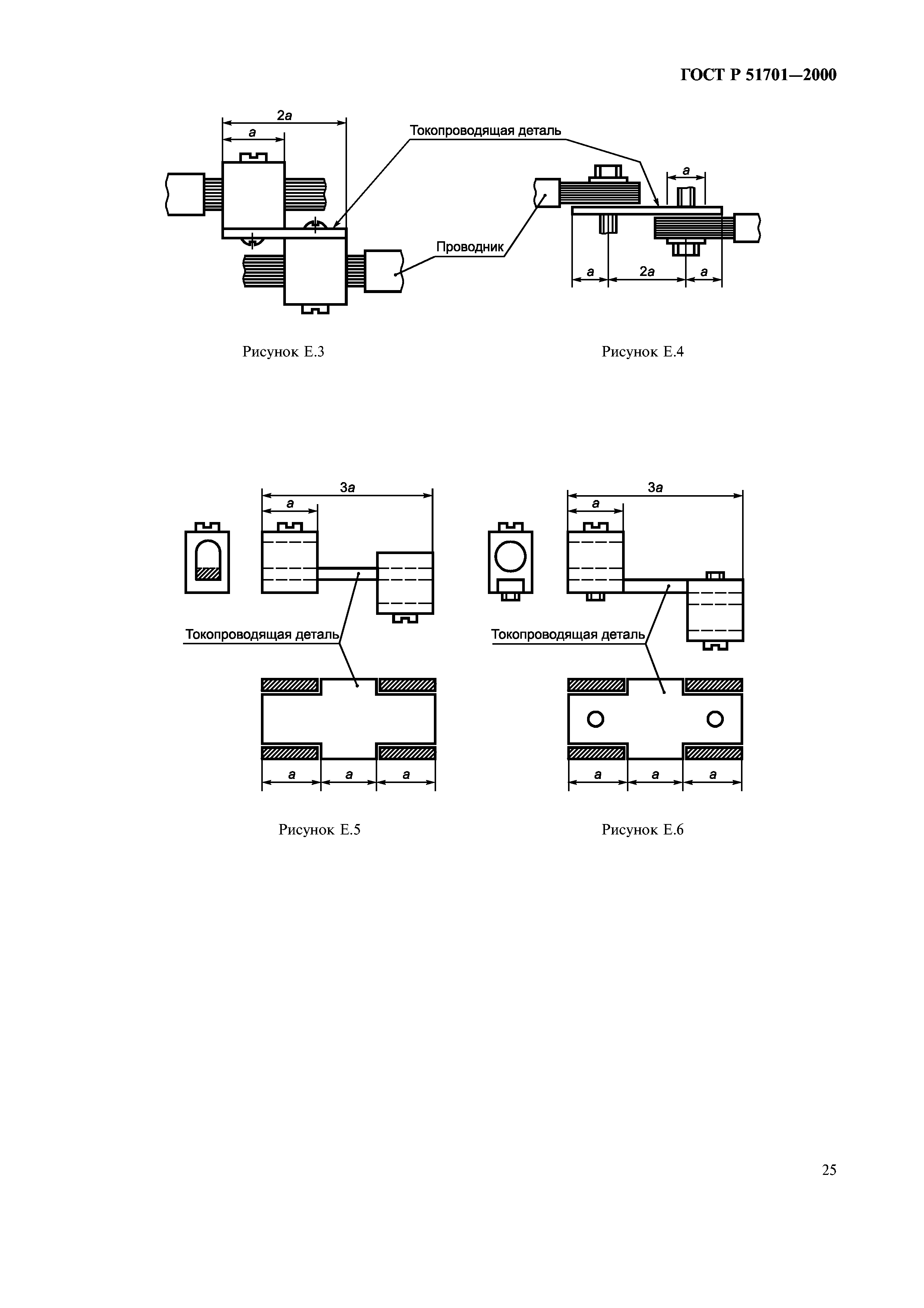

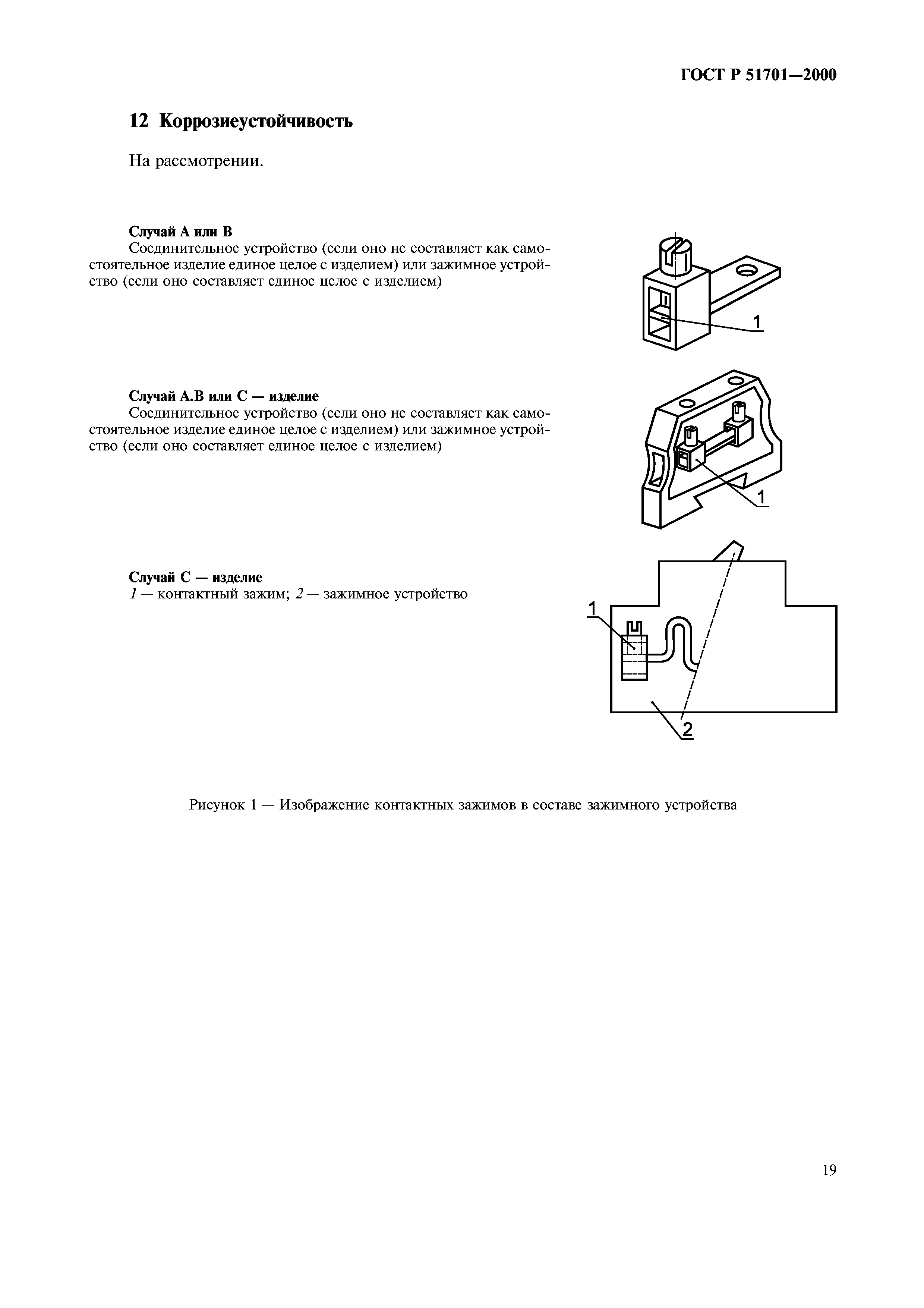

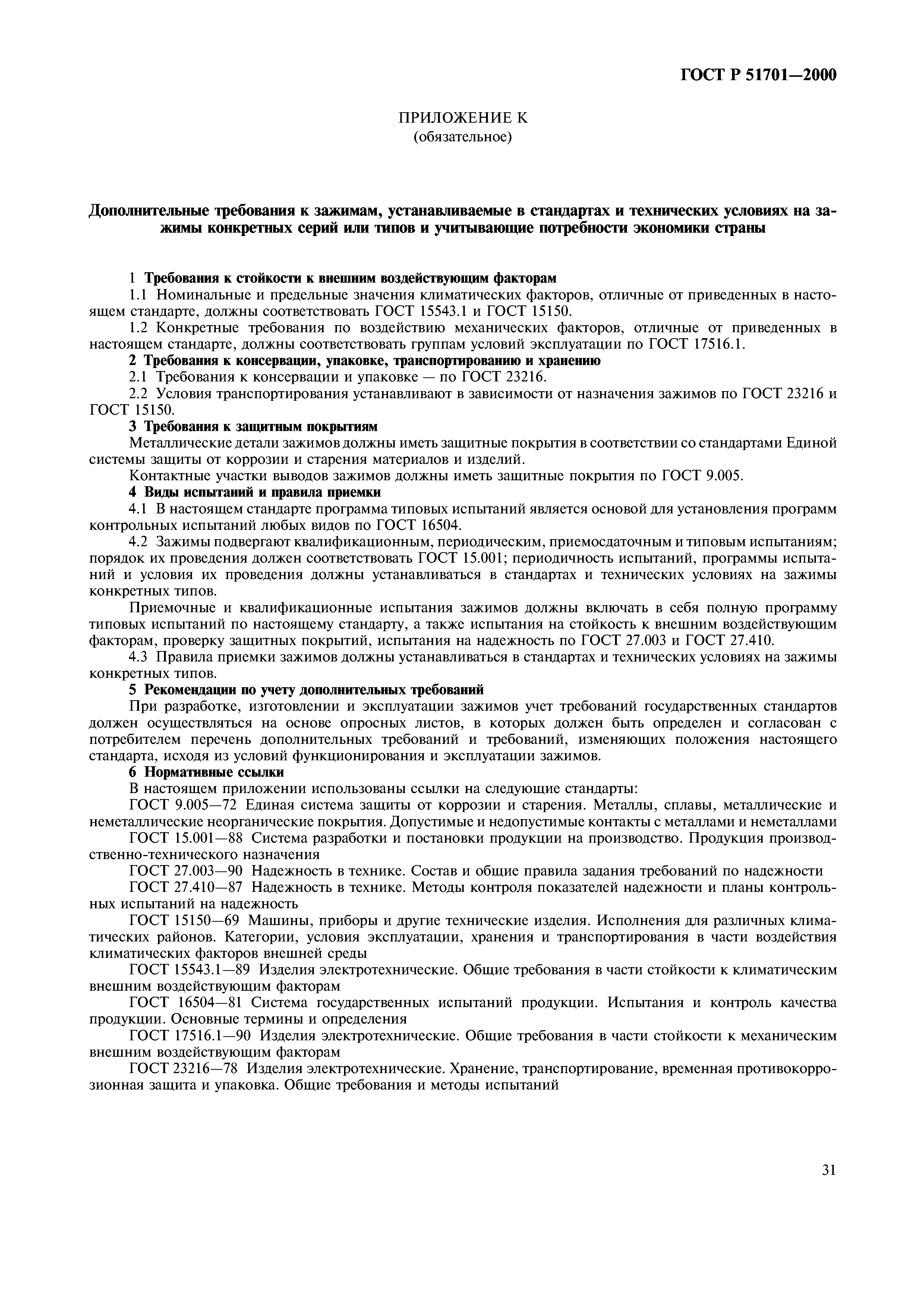

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие требования 5 Общие требования к испытаниям 6 Классификация 7 Маркировка 8 Основные характеристики 9 Соединение проводников 10 Требования к конструкции 11 Испытания 12 Коррозиеустойчивость Рисунок 1 Приложение А Значения крутящих моментов, прикладываемых к винтам с резьбой по ГОСТ 8724 Приложение В Значения крутящих моментов, прикладываемых к винтам, используемым Обществом автомобильных инженеров Приложение С Устройство для испытания прочности изоляции проводников при кручении Приложение D Определение сечения алюминиевого проводника в соответствии с номинальным током и сечением медного проводника Приложение Е Расположение образцов при циклических испытаниях под токовой нагрузкой Приложение F Примеры винтовых зажимов Приложение G Типы алюминиевых проводников Приложение Н Примерное соотношение сечений в метрической системе и AWG Приложение J Примеры испытаний на превышение температуры и циклического испытания под токовой нагрузкой Приложение К Дополнительные требования к зажимам, устанавливаемые в стандартах и технических условиях на зажимы конкретных серий или типов и учитывающие потребности экономики страны Приложение L Библиография
Разработан:	ТК 330 Электроустановочные изделия
Утверждён:	26.12.2000 Госстандарт России (Russian Federation Gosstandart 420-ст)
Издан:	ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Соединительные устройства Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Соединительные устройства Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования» ГОСТ Р 50043.1-92 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ Р 50043.2-92 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами» ГОСТ Р МЭК 61210-99 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ Р 50043.4-2000 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ Р МЭК 60227-3-2002 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели без оболочки для стационарной прокладки» ГОСТ Р 50030.7.1-2000 «Аппаратура распределения и управления низковольтная. Часть 7. Электрооборудование вспомогательное. Раздел 1. Клеммные колодки для медных проводников» ГОСТ Р 51686.1-2000 «Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв.» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 9.005-72 «Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности»
