Скачать ГОСТ 30019.2-93 Застежка текстильная. Метод определения прочности сдвига по длине и ширине

Дата актуализации: 10.08.2017

ГОСТ 30019.2-93

Застежка текстильная. Метод определения прочности сдвига по длине и ширине

Обозначение:	ГОСТ 30019.2-93
Обозначение англ:	GOST 30019.2-93
Статус:	введен впервые
Название рус.:	Застежка текстильная. Метод определения прочности сдвига по длине и ширине
Название англ.:	Textile fastener. Method for determination of longitudinal and transverse shearing strength
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2002
Область применения:	Стандарт распространяется на текстильную застежку и устанавливает метод определения прочности сдвига по длине и ширине.

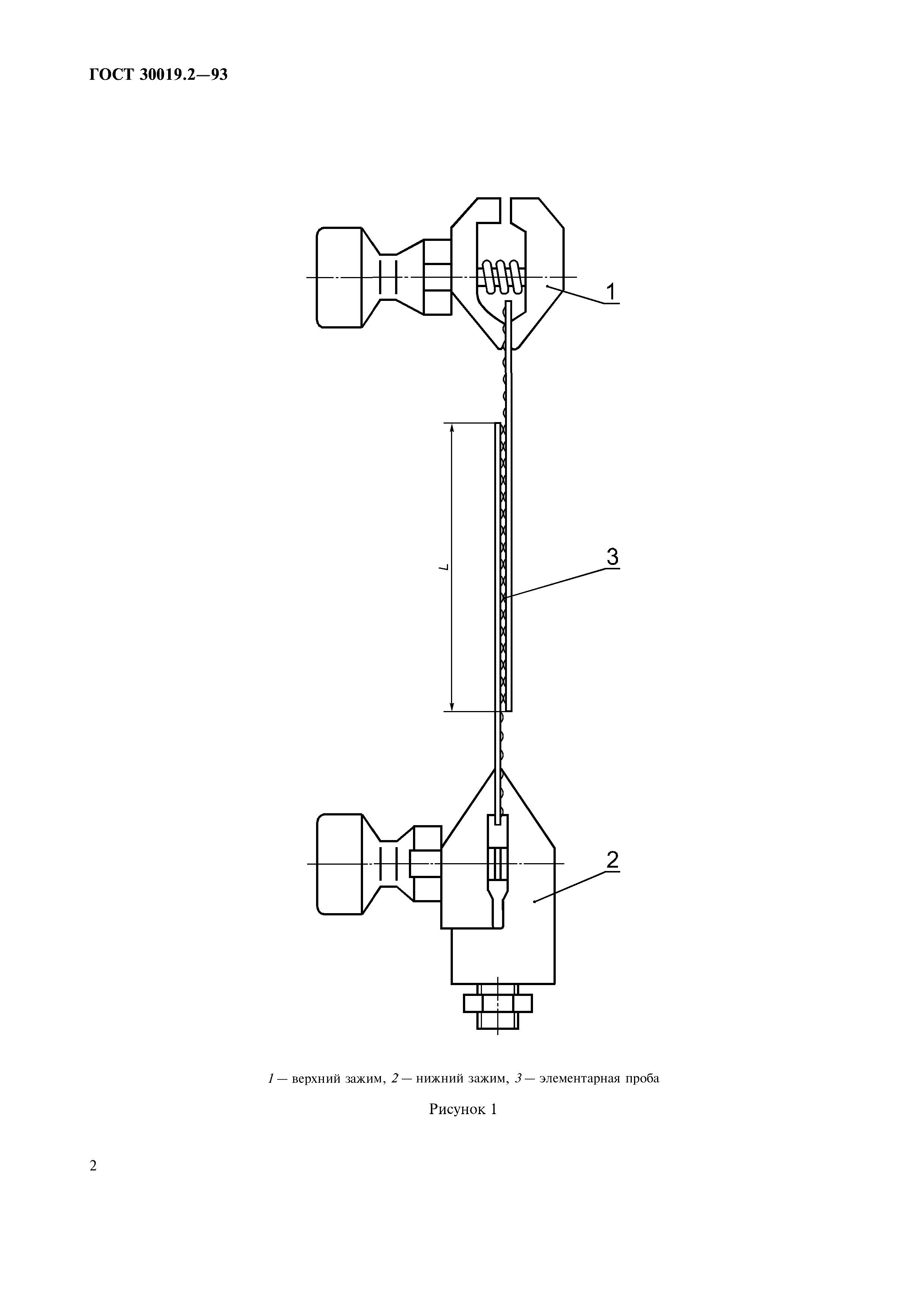

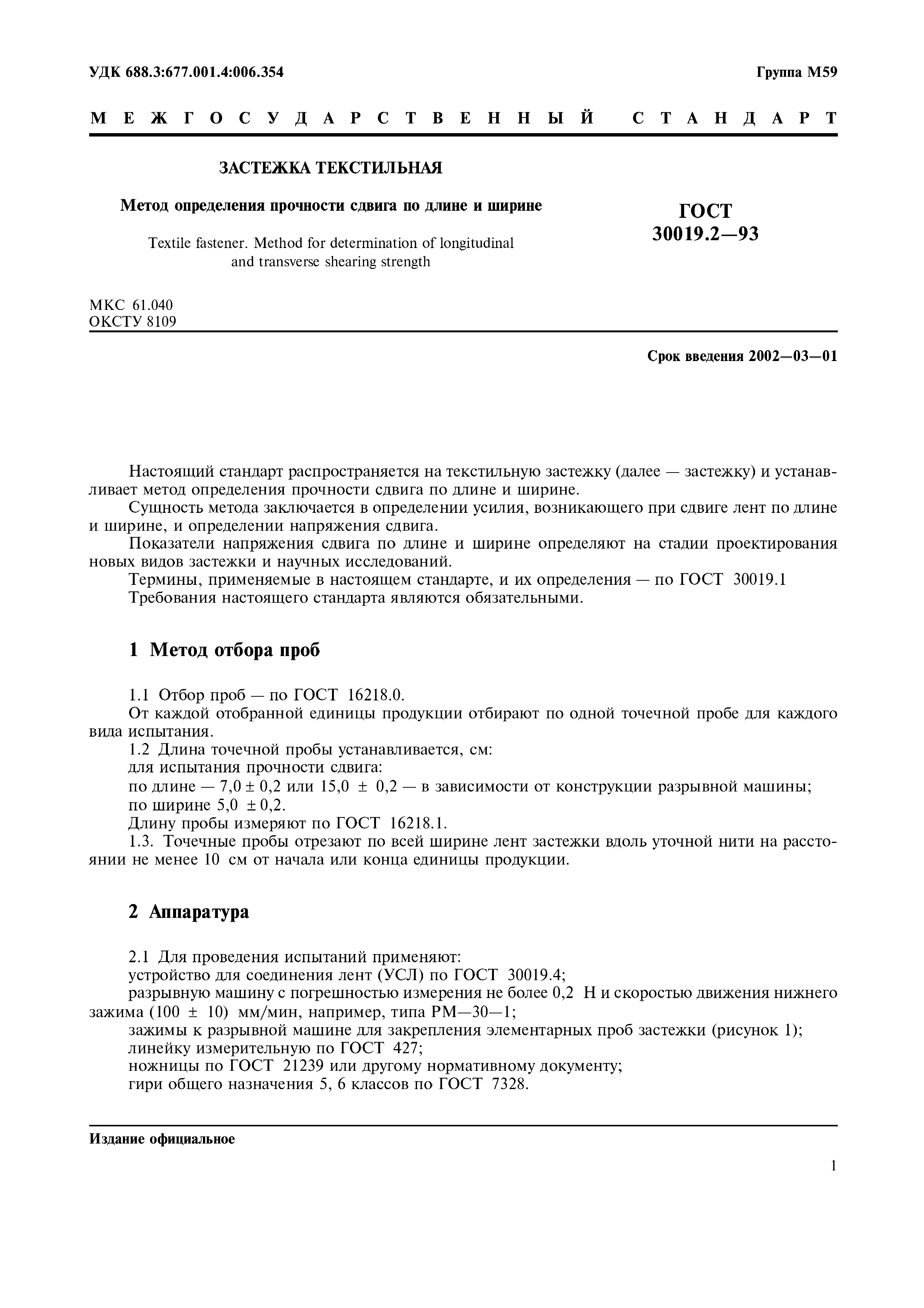

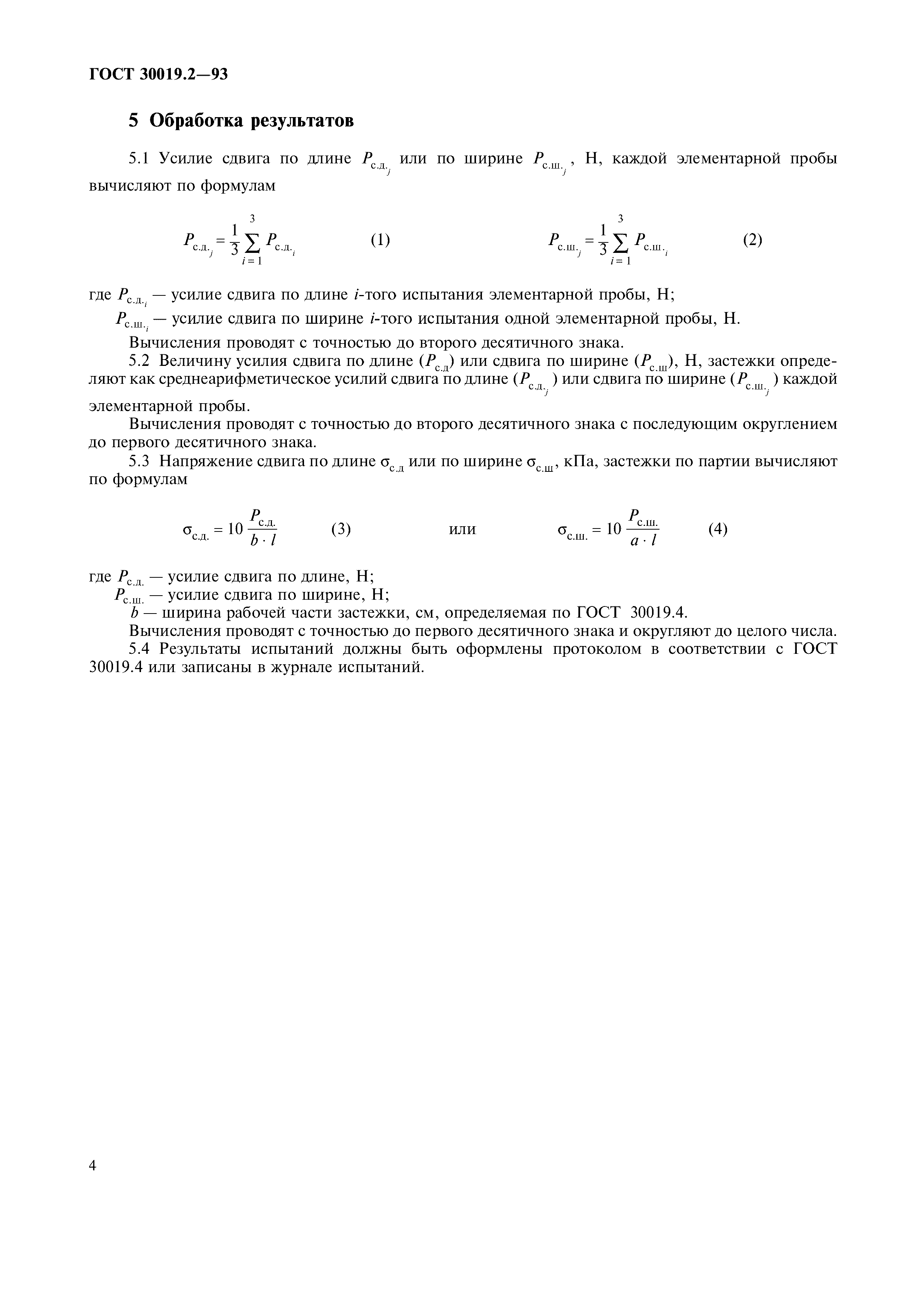

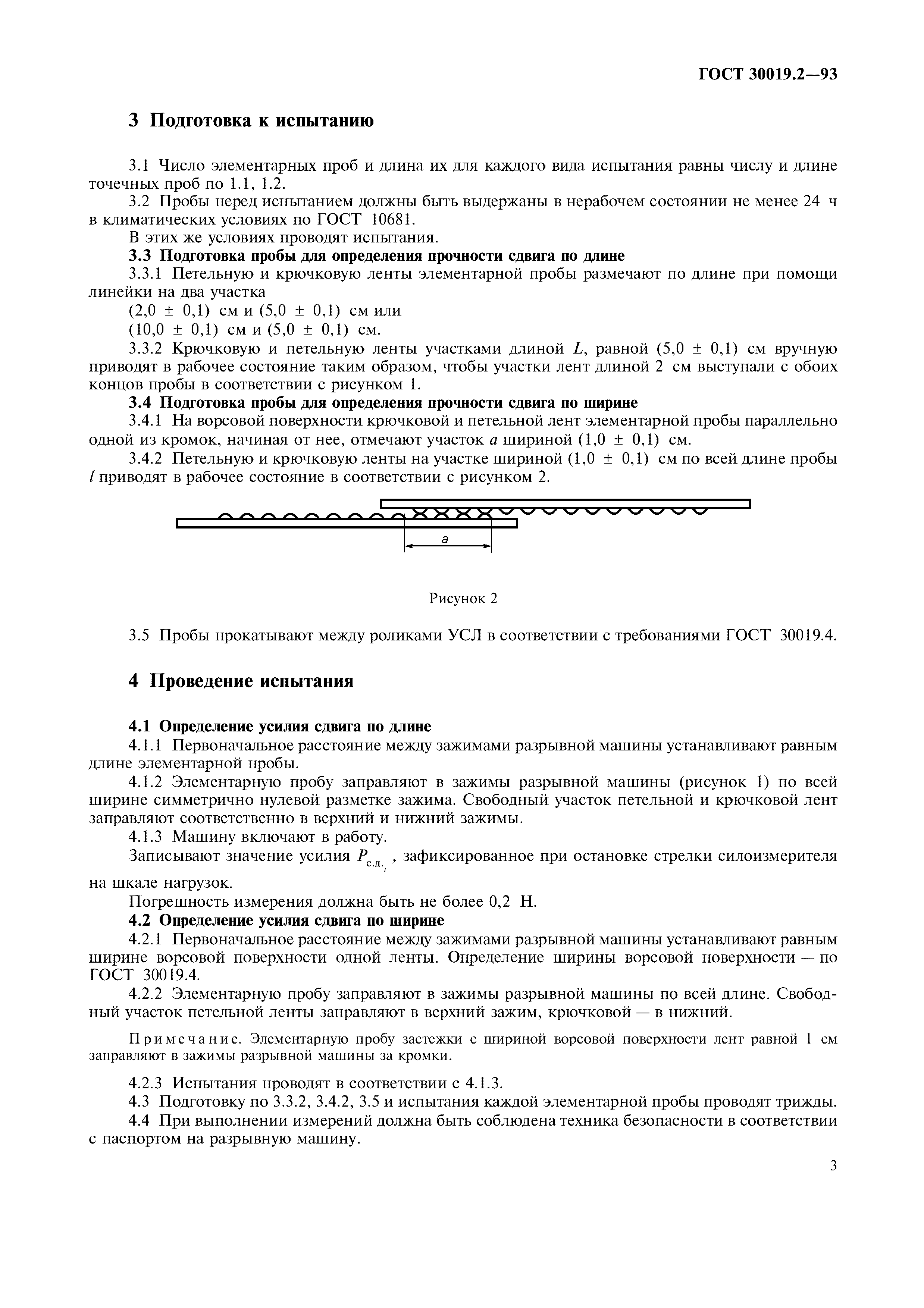

Оглавление:	1 Метод отбора проб 2 Аппаратура 3 Подготовка к испытанию 4 Проведение испытания 5 Обработка результатов
Разработан:	АП УкрНИИПВ
Утверждён:	29.03.2001 Госстандарт России (Russian Federation Gosstandart 152-ст) 21.12.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4)
Издан:	ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия ШВЕЙНАЯ ПРОМЫШЛЕННОСТЬ Головные уборы. Аксессуары. Застежки для одежды Экология ШВЕЙНАЯ ПРОМЫШЛЕННОСТЬ Головные уборы. Аксессуары. Застежки для одежды

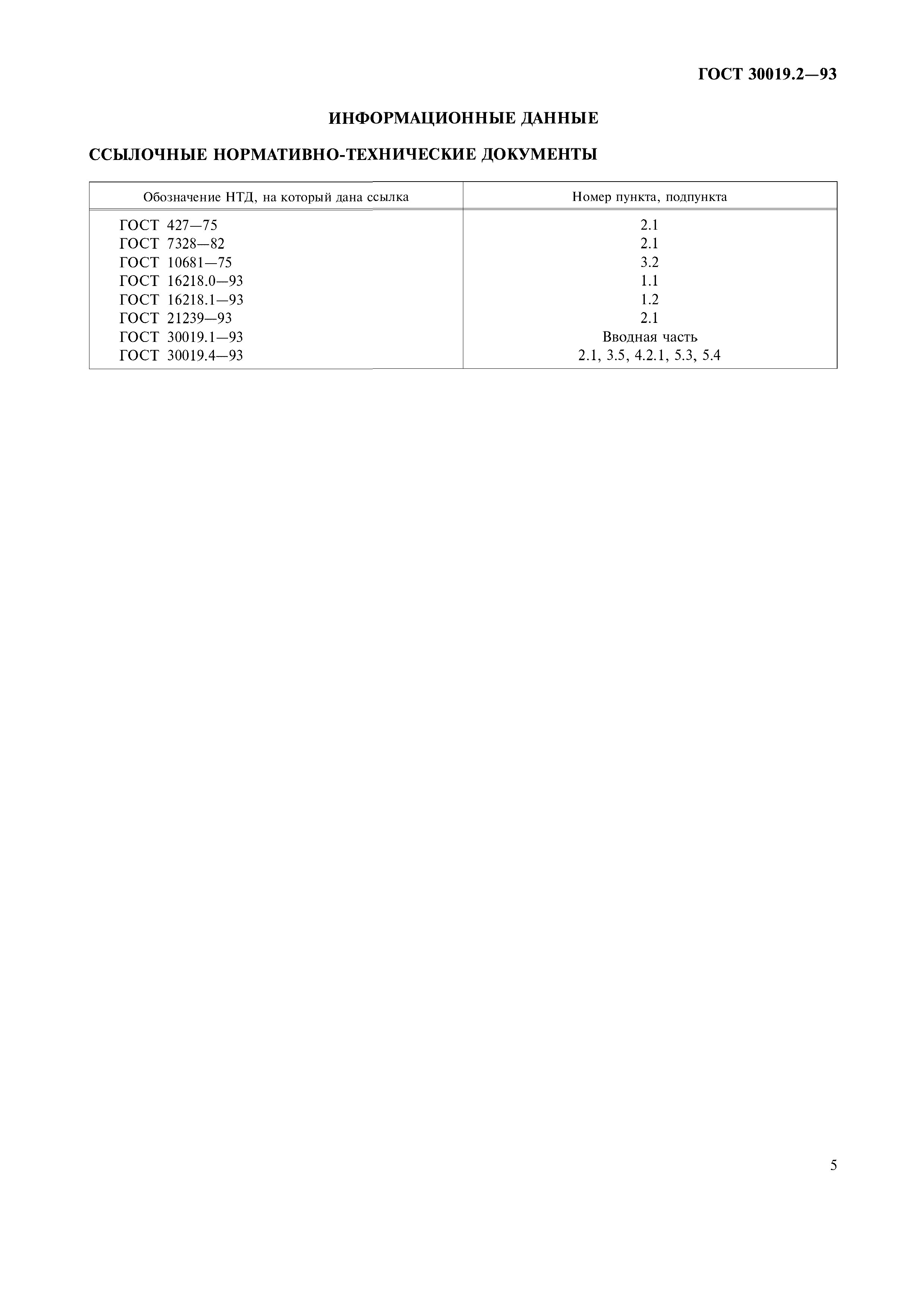

Нормативные ссылки:	ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 10681-75 «Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения» ГОСТ 16218.0-93 «Изделия текстильно-галантерейные. Правила приемки и метод отбора проб» ГОСТ 16218.1-93 «Изделия текстильно-галантерейные. Метод определения линейных размеров» ГОСТ 21239-93 «Инструменты хирургические. Ножницы. Общие требования и методы испытаний» ГОСТ 7328-82 «Меры массы общего назначения и образцовые. Технические условия» ГОСТ 30019.1-93 «Застежка текстильная. Общие технические условия» ГОСТ 30019.4-93 «Застежка текстильная. Метод определения прочности отрыва»
