Скачать СО 153-34.20.505-2003 Инструкция по переключениям в электроустановкахДата актуализации: 10.08.2017 СО 153-34.20.505-2003

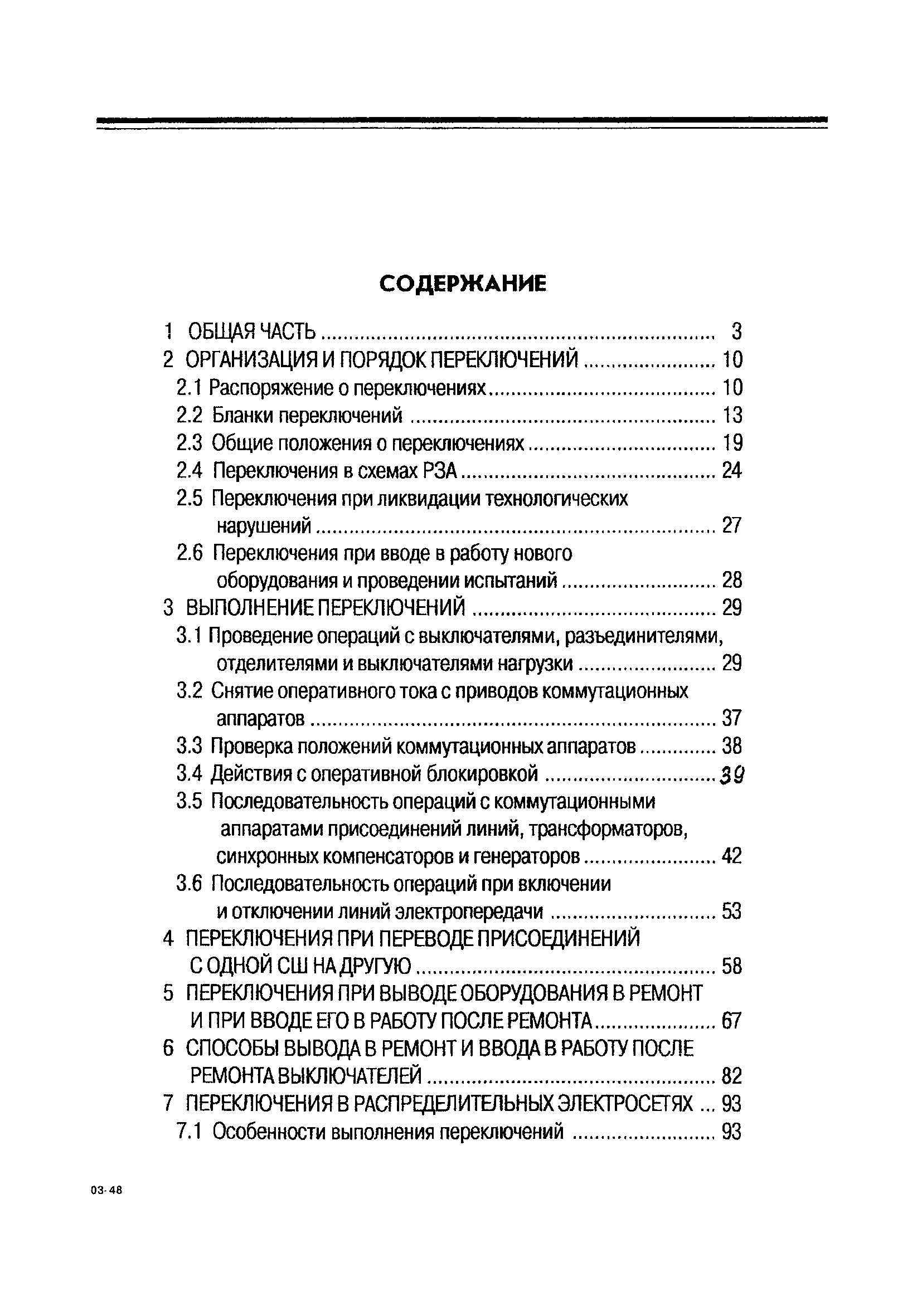

Инструкция по переключениям в электроустановкахОбозначение: | СО 153-34.20.505-2003 | Обозначение англ: | SO 153-34.20.505-2003 | Статус: | действует | Название рус.: | Инструкция по переключениям в электроустановках | Название англ.: | Guidelines for Switchings in Electrical Installations | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 30.06.2003 | Область применения: | Инструкция определяет порядок и последовательность выполнения переключений в электроустановках напряжением до 1000 В и выше. Инструкция составлена в соответствии с федеральным законодательством, правилами технической эксплуатации электрических станций и сетей, правилами по охране труда. На основании настоящей Инструкции на электростанциях, в электрических сетях должны быть разработаны местные инструкции по производству переключений, учитывающие особенности нормальных и ремонтных схем электрических соединений электроустановок, конструкцию и состав оборудования распределительных устройств, особенности устройства РЗА, порядок оперативного обслуживания этих объектов. | Оглавление: | 1 Общая часть 2 Организация и порядок переключений 2.1 Распоряжение о переключениях 2.2 Бланки переключений 2.3 Общие положения о переключениях 2.4 Переключения в схемах РЗА 2.5 Переключения при ликвидации технологических нарушений 2.6 Переключения при вводе в работу нового оборудования и проведении испытаний 3 Выполнение переключений 3.1 Проведение операций с выключателями, разъединителями, отделителями и выключателями нагрузки 3.2 Снятие оперативного тока с приводов коммутационных аппаратов 3.3 Проверка положений коммутационных аппаратов 3.4 Действия с оперативной блокировкой 3.5 Последовательность операций с коммутационными аппаратами присоединений линий, трансформаторов, синхронных компенсаторов и генераторов 3.6 Последовательность операций при включении аппаратами присоединений линий, трансформаторов, синхронных компенсаторов и генераторов 4 Переключения при переводе присоединений с одной СШ на другую 5 Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта 6 Способы вывода в ремонт и ввода в работу после ремонта выключателей 7 Переключения в распределительных электросетях 7.1 Особенности выполнения переключений 7.2 Общие указания по выполнению переключений 7.3 Последовательность операций при выполнении отдельных видов переключений Приложение А. Учет, наложение и снятие заземлений Приложение Б. Порядок ведения оперативной схемы и схемы-макета электрических соединений электростанций и подстанций Приложение В. Порядок переключений в распределительных электросетях 04 кВ, питающих электроустановки потребителей, имеющих электростанции резервного питания Приложение Г. Форма бланка переключения | Утверждён: | 30.06.2003 Минэнерго России (Russian Federation Minenergo 266)
| Издан: | Издательство НЦ ЭНАС (2004 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | |

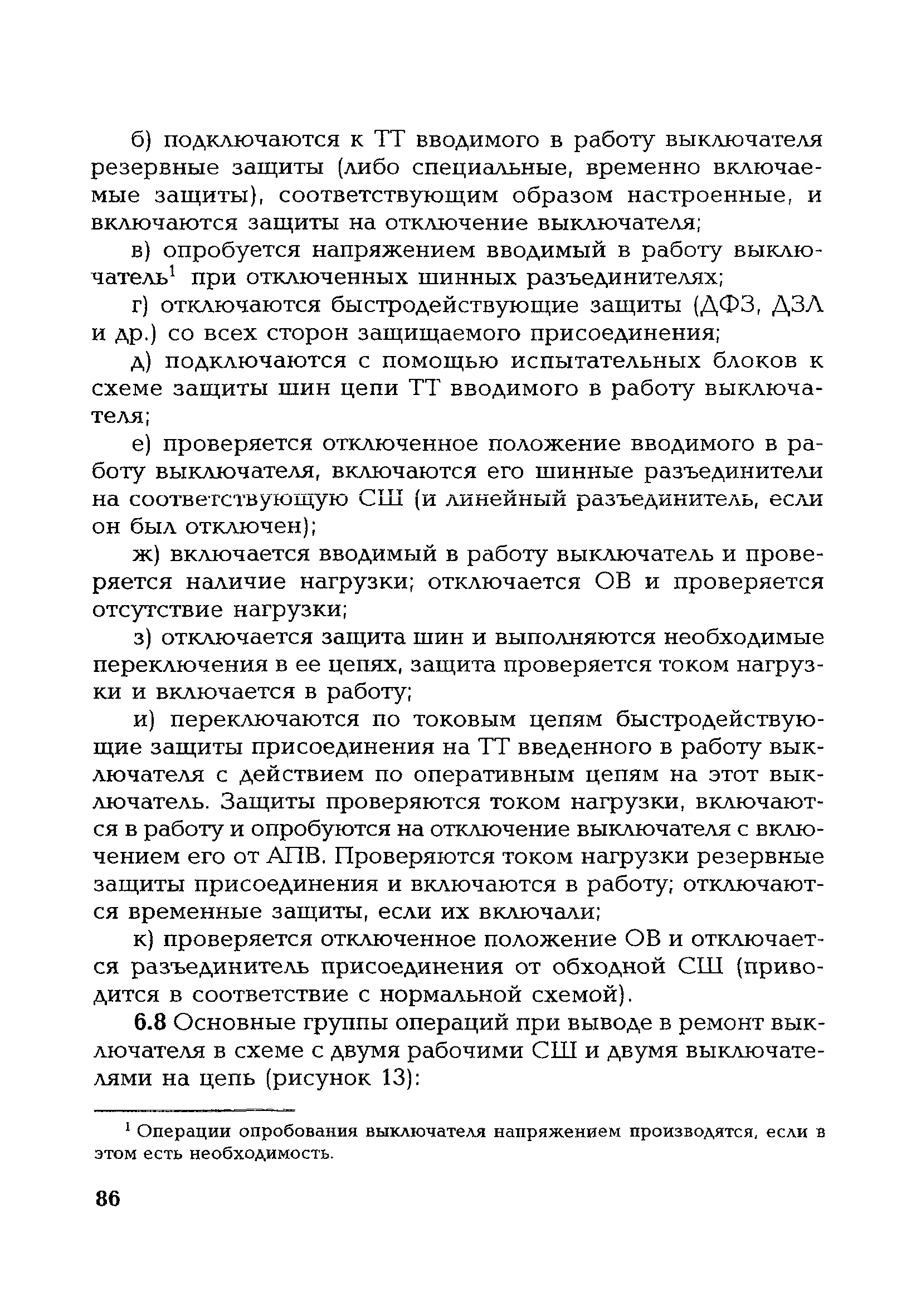

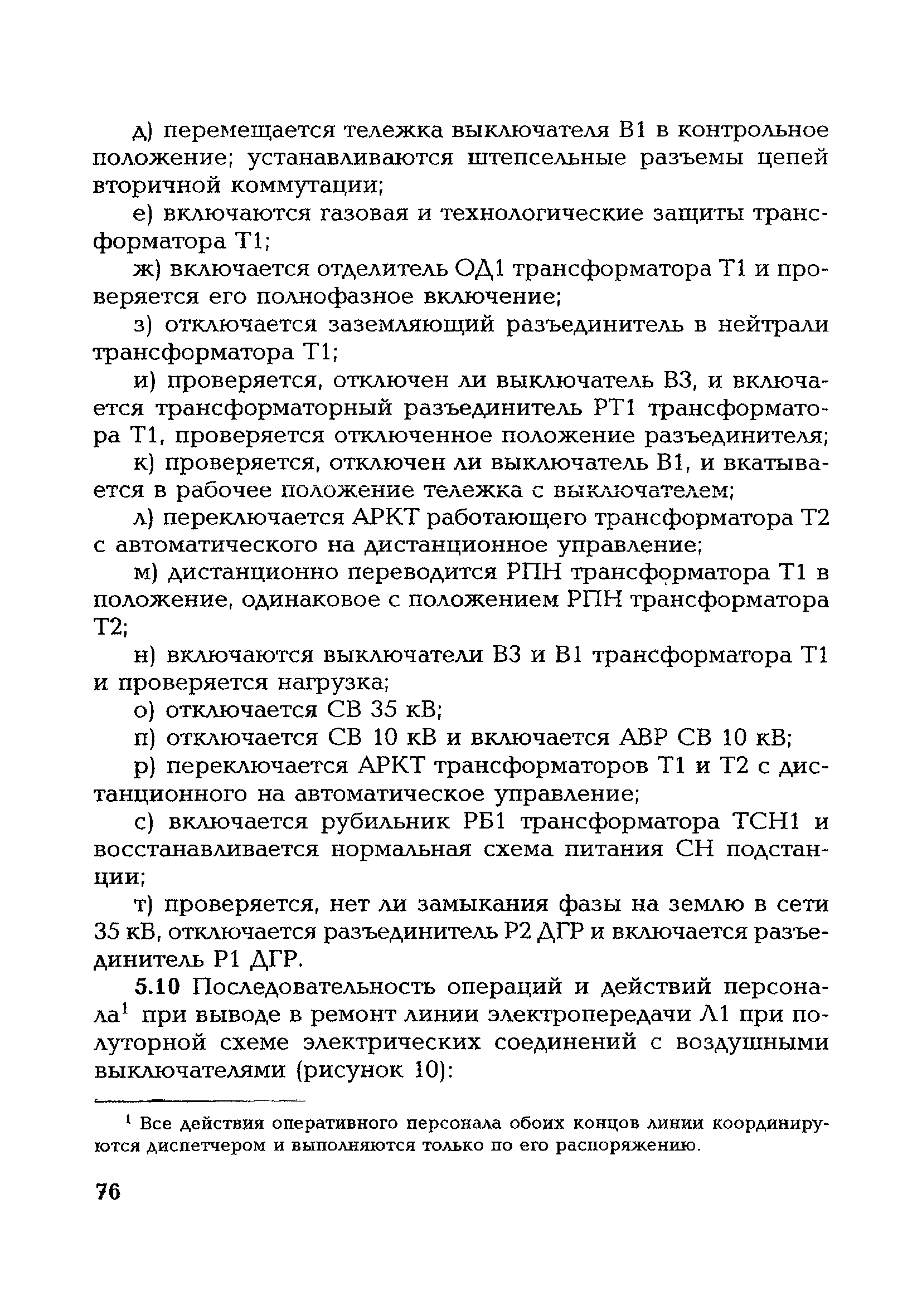

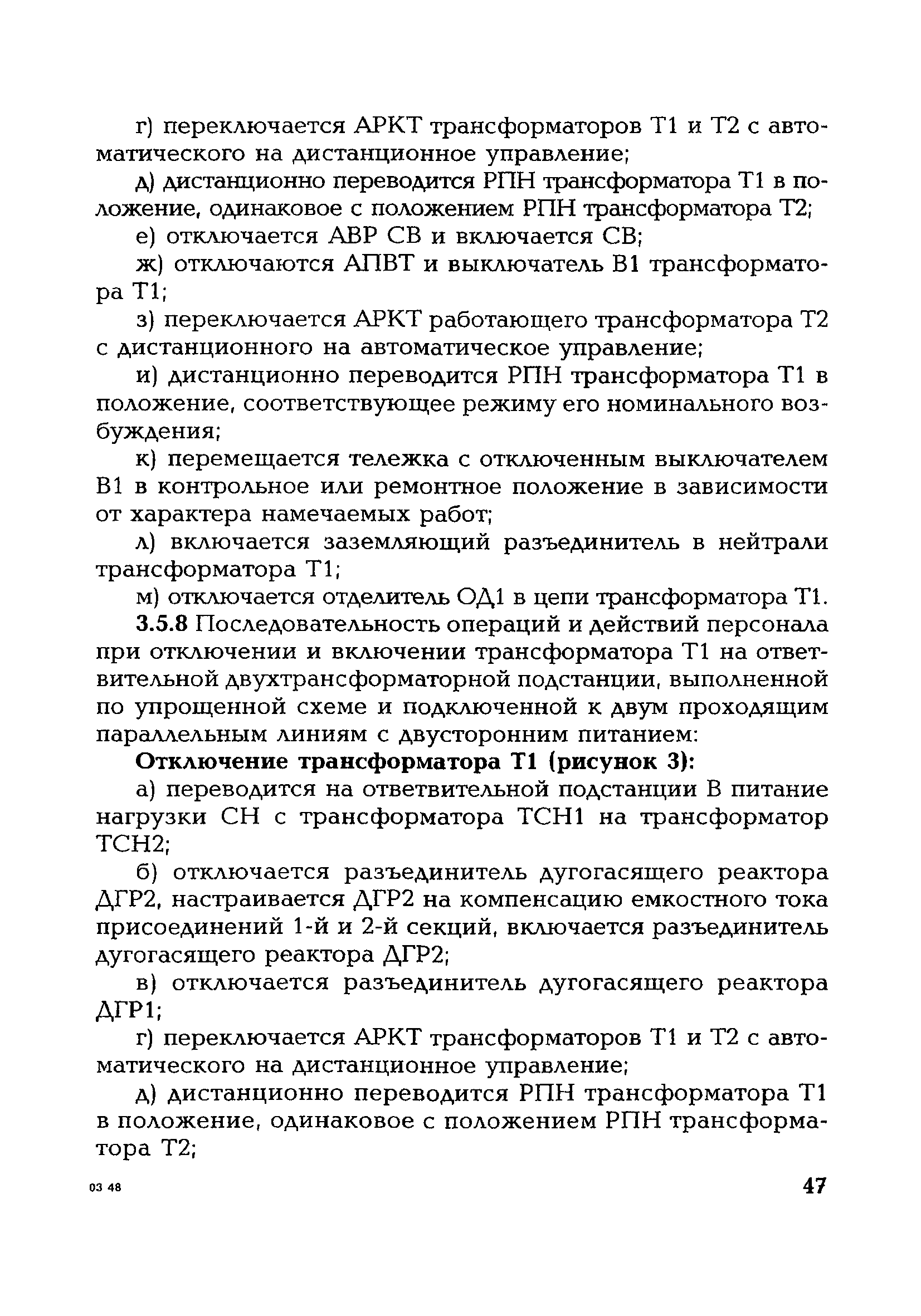

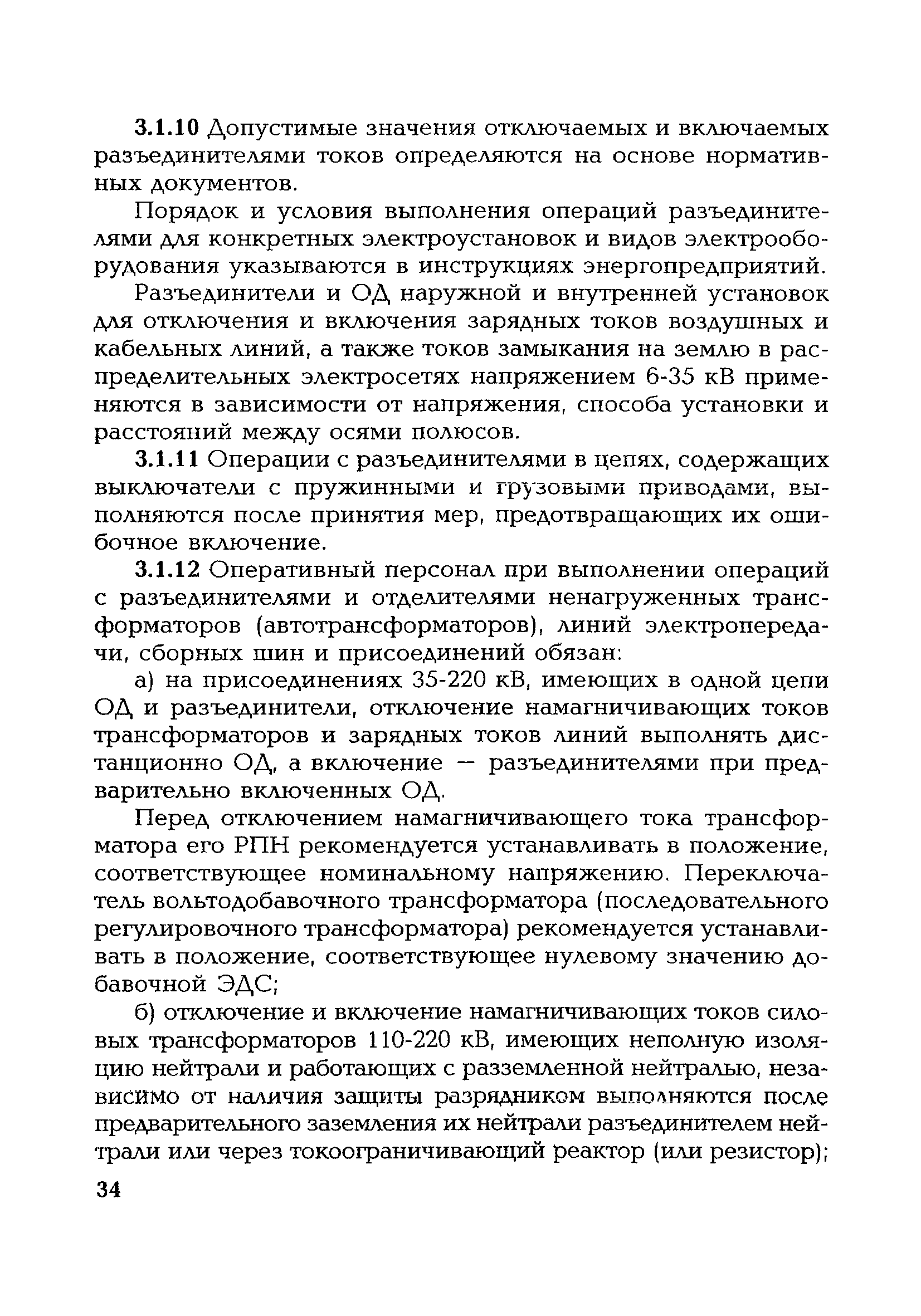

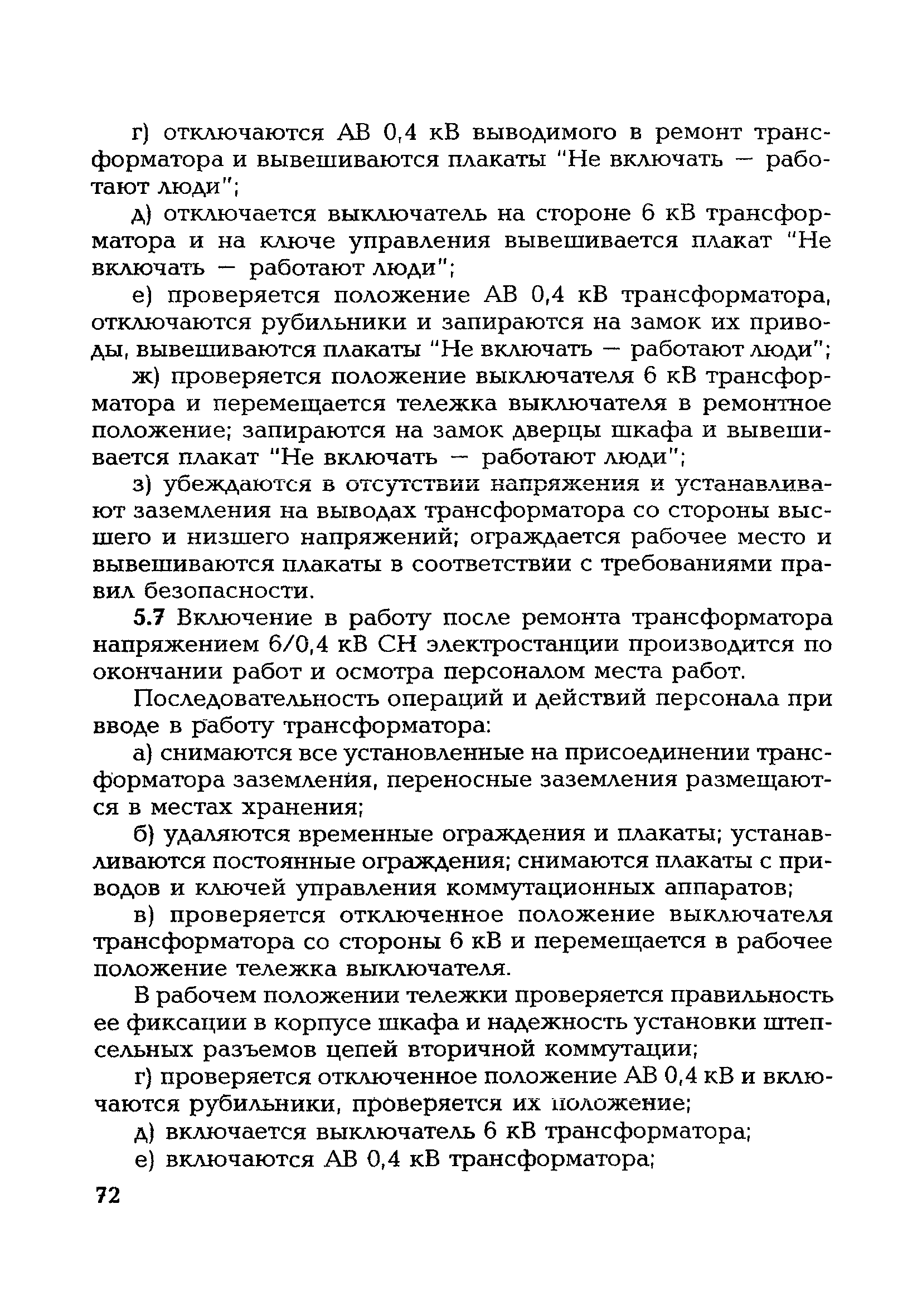

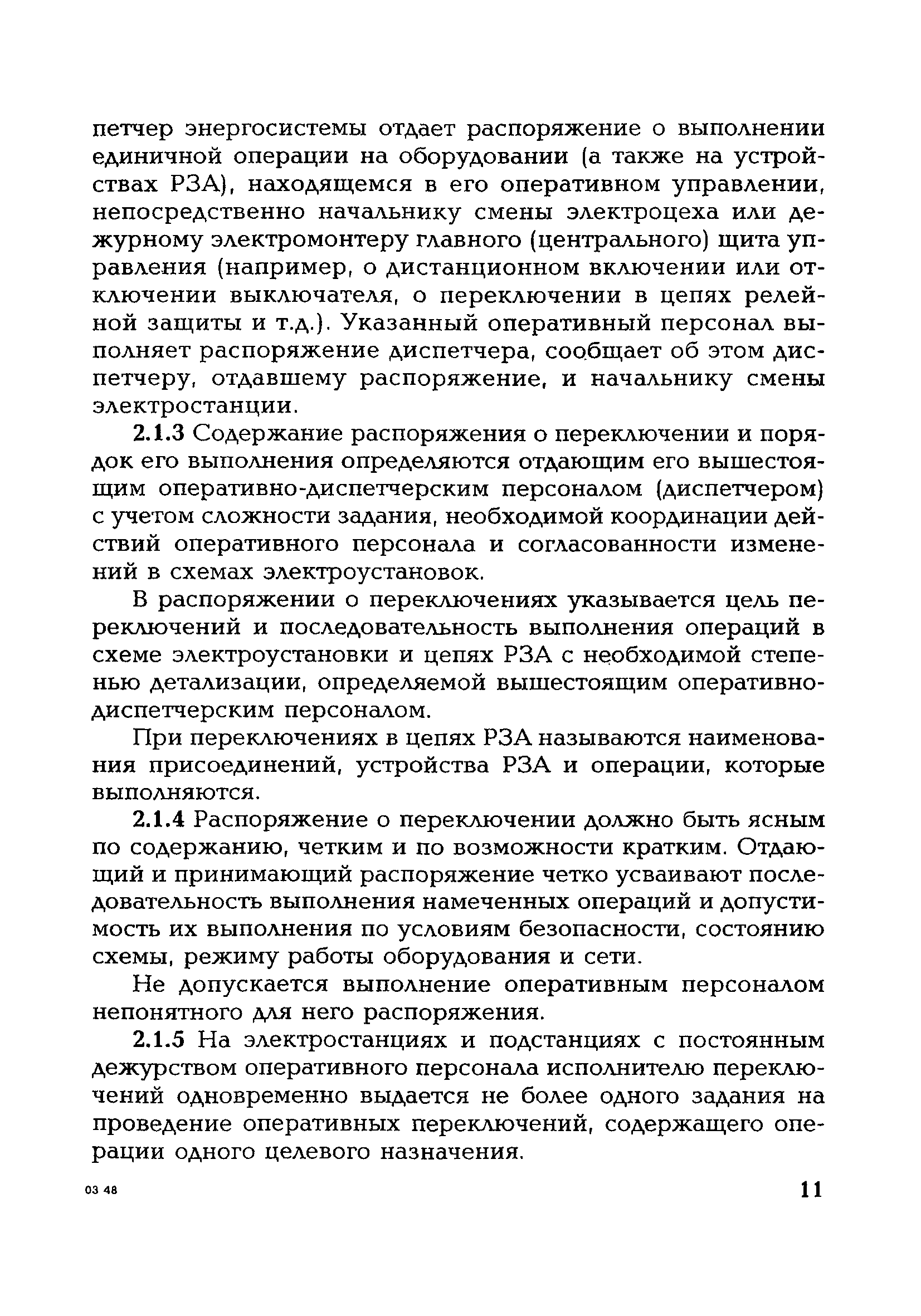

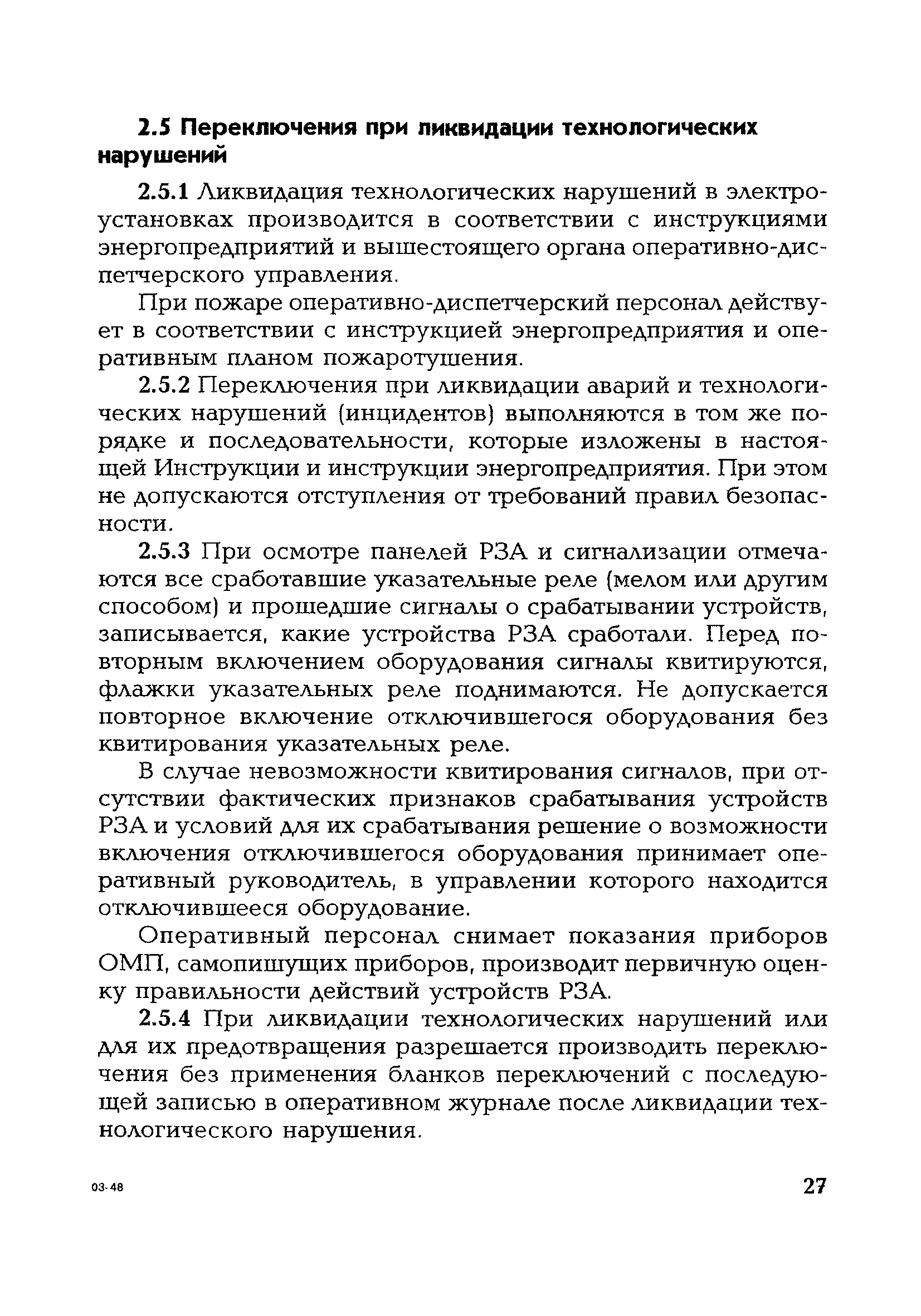

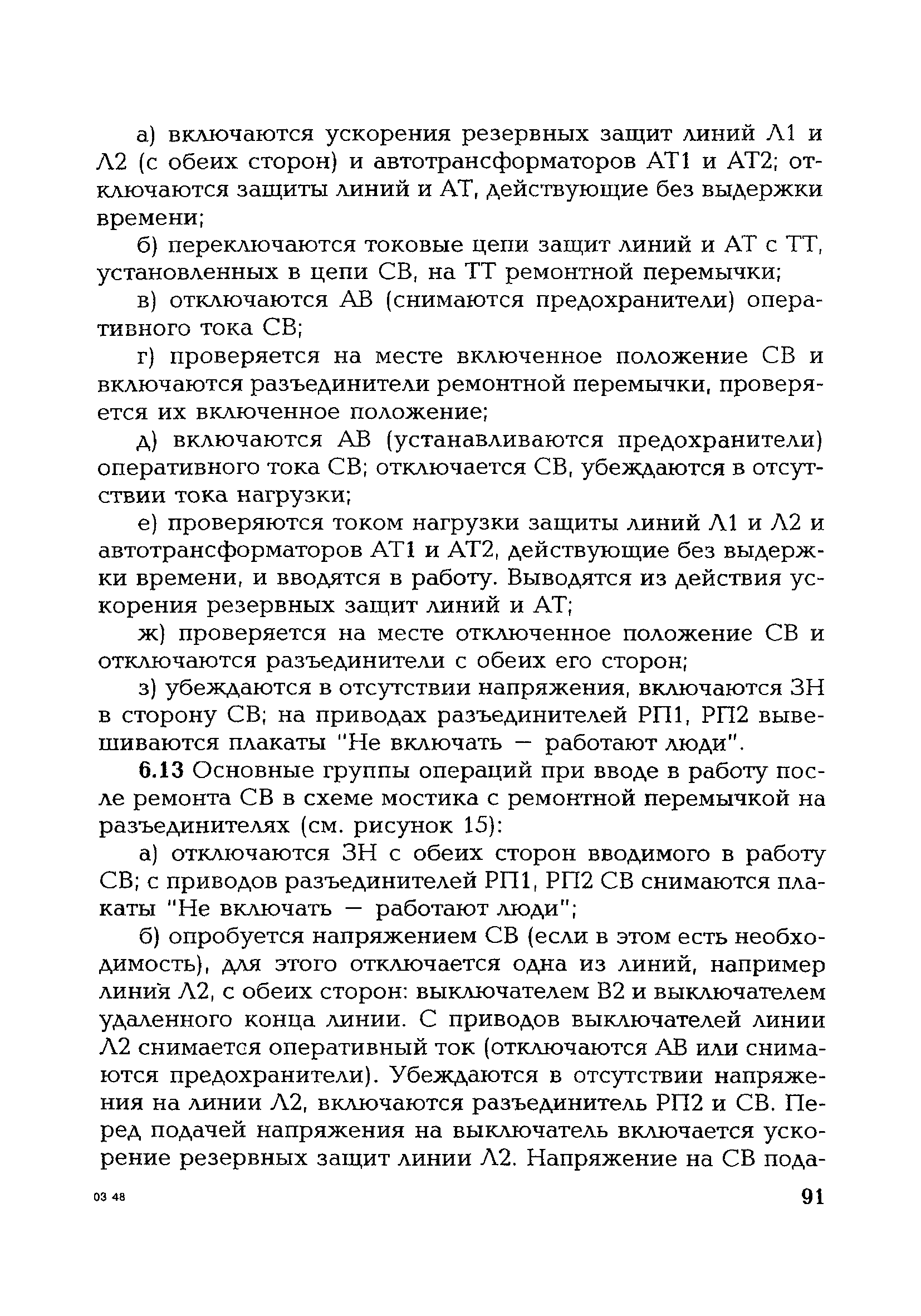

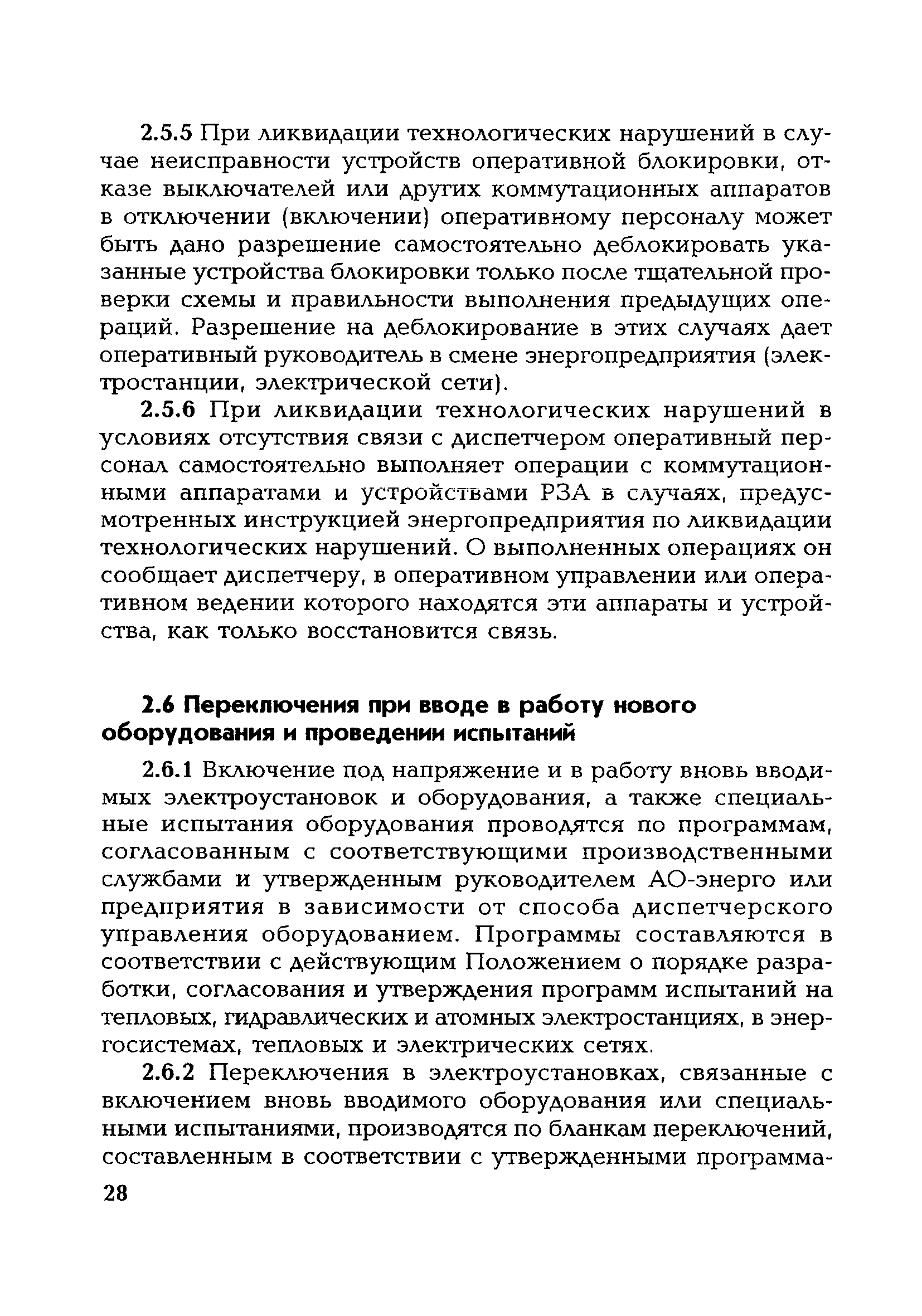

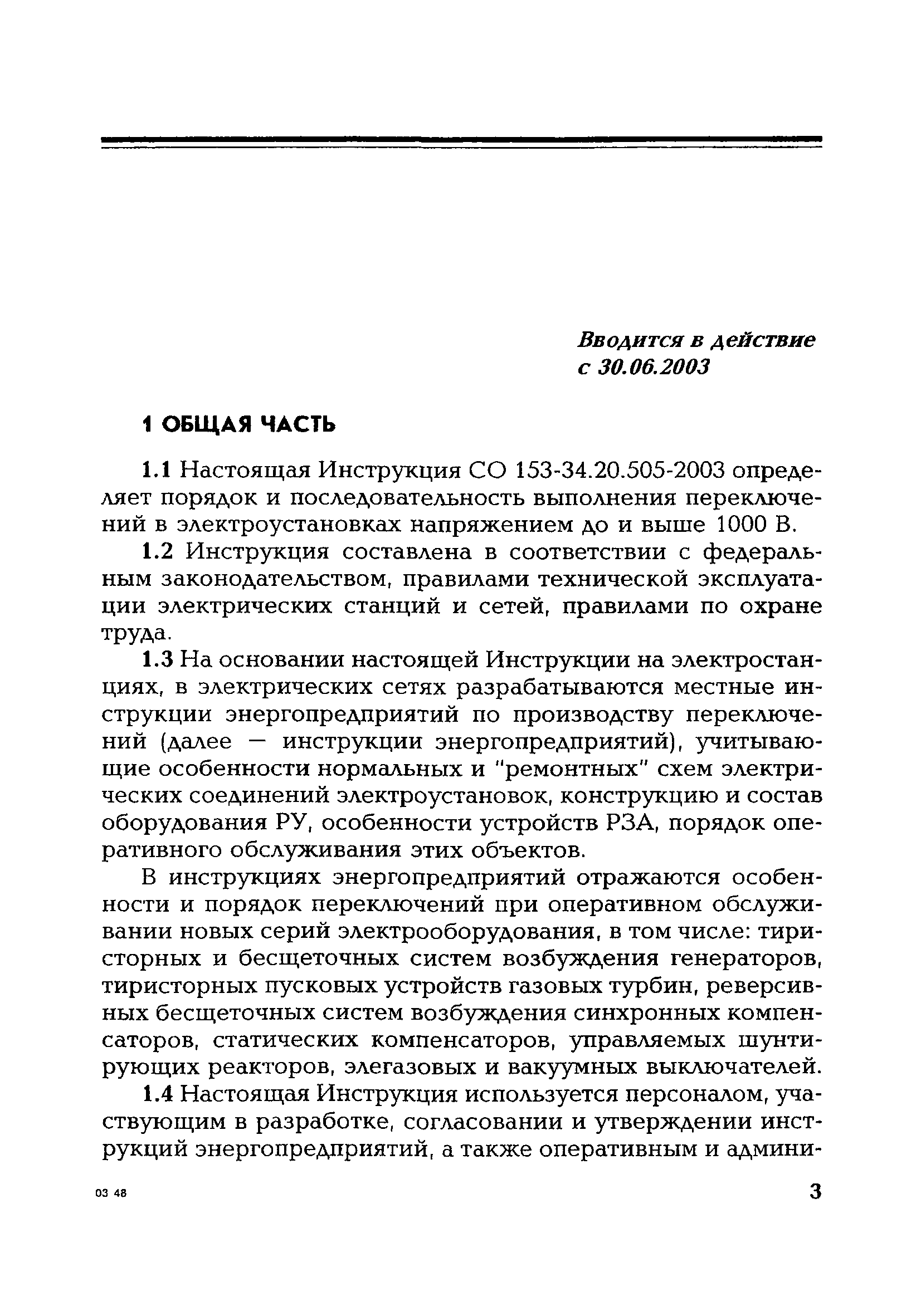

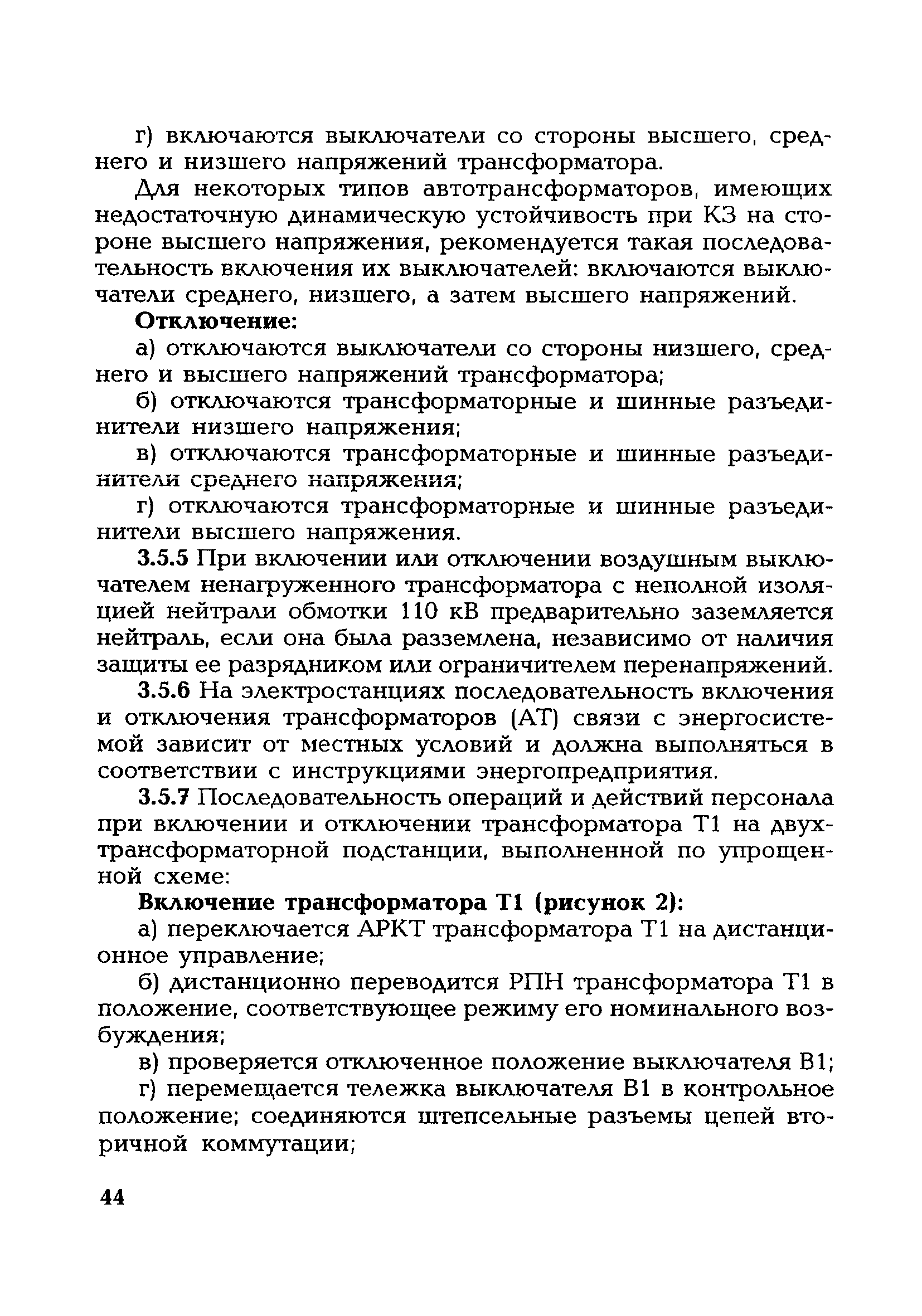

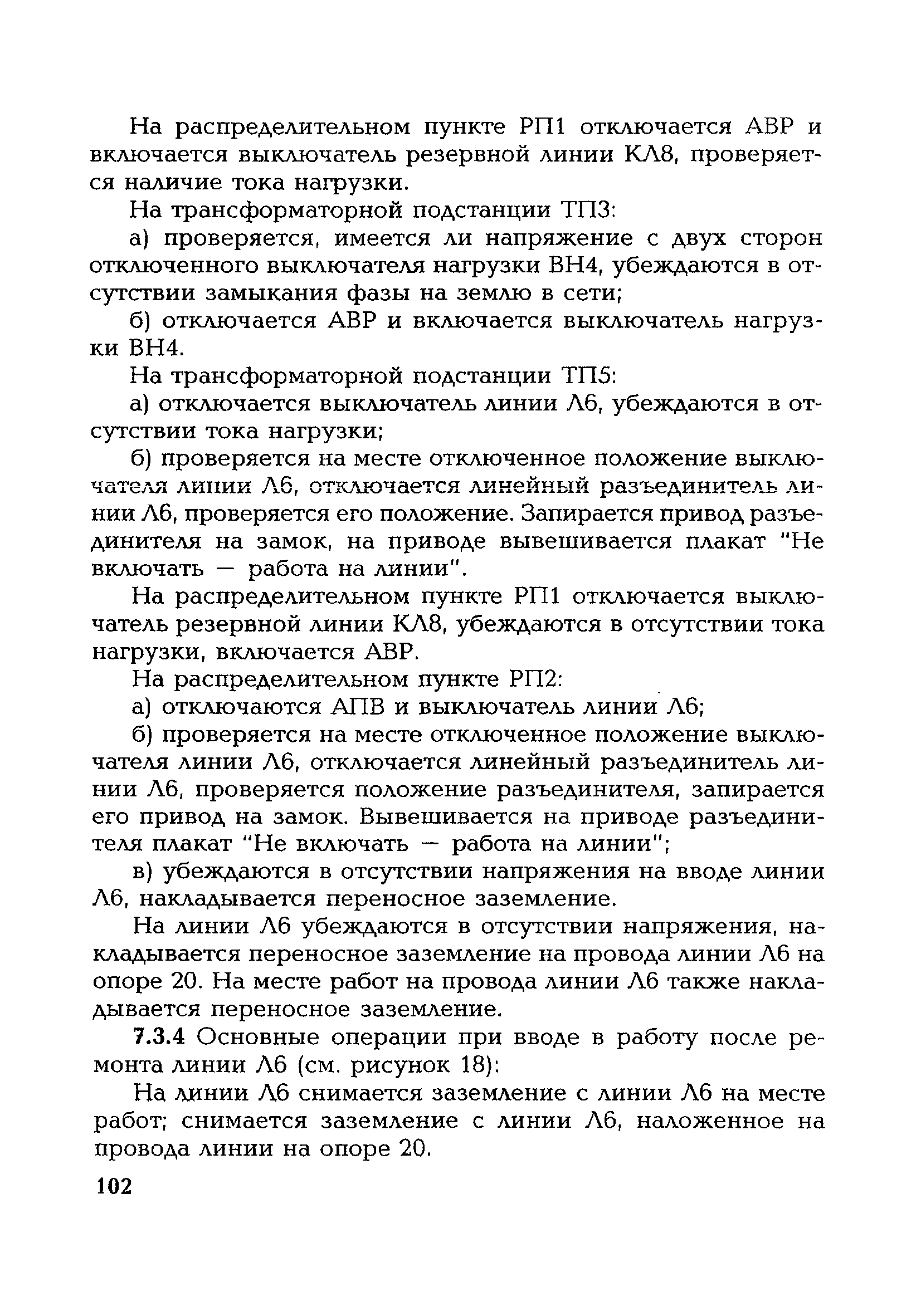

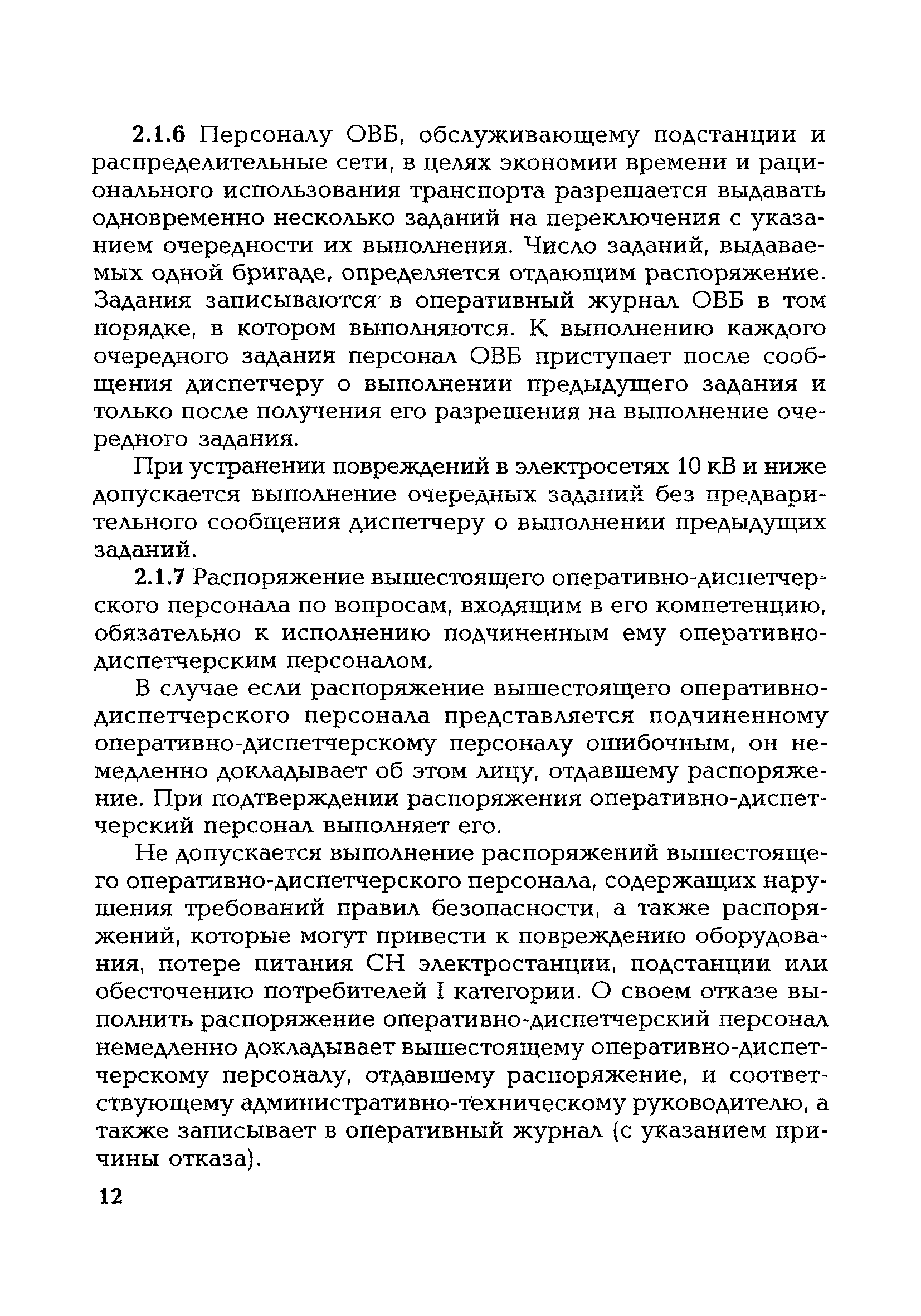

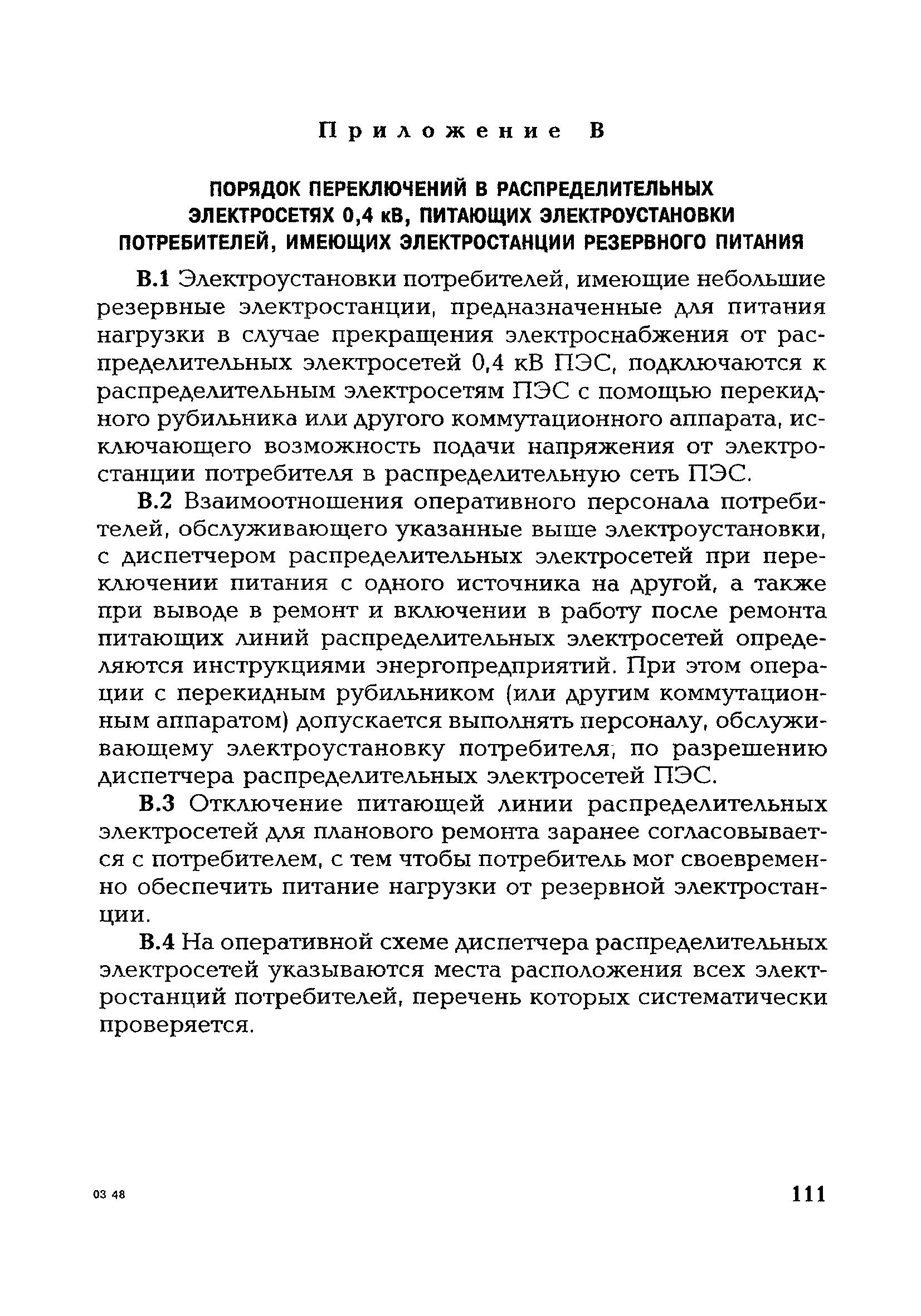

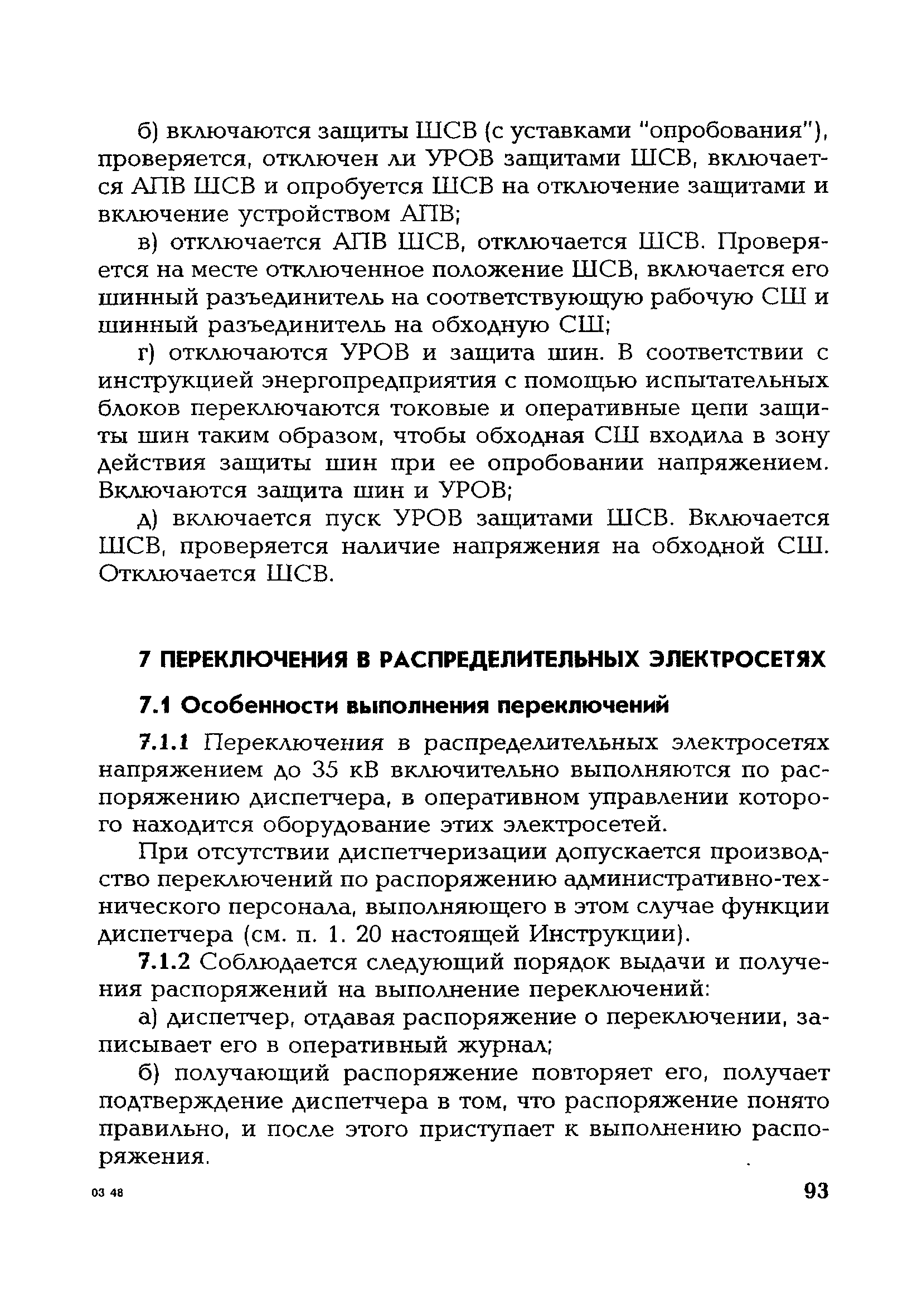

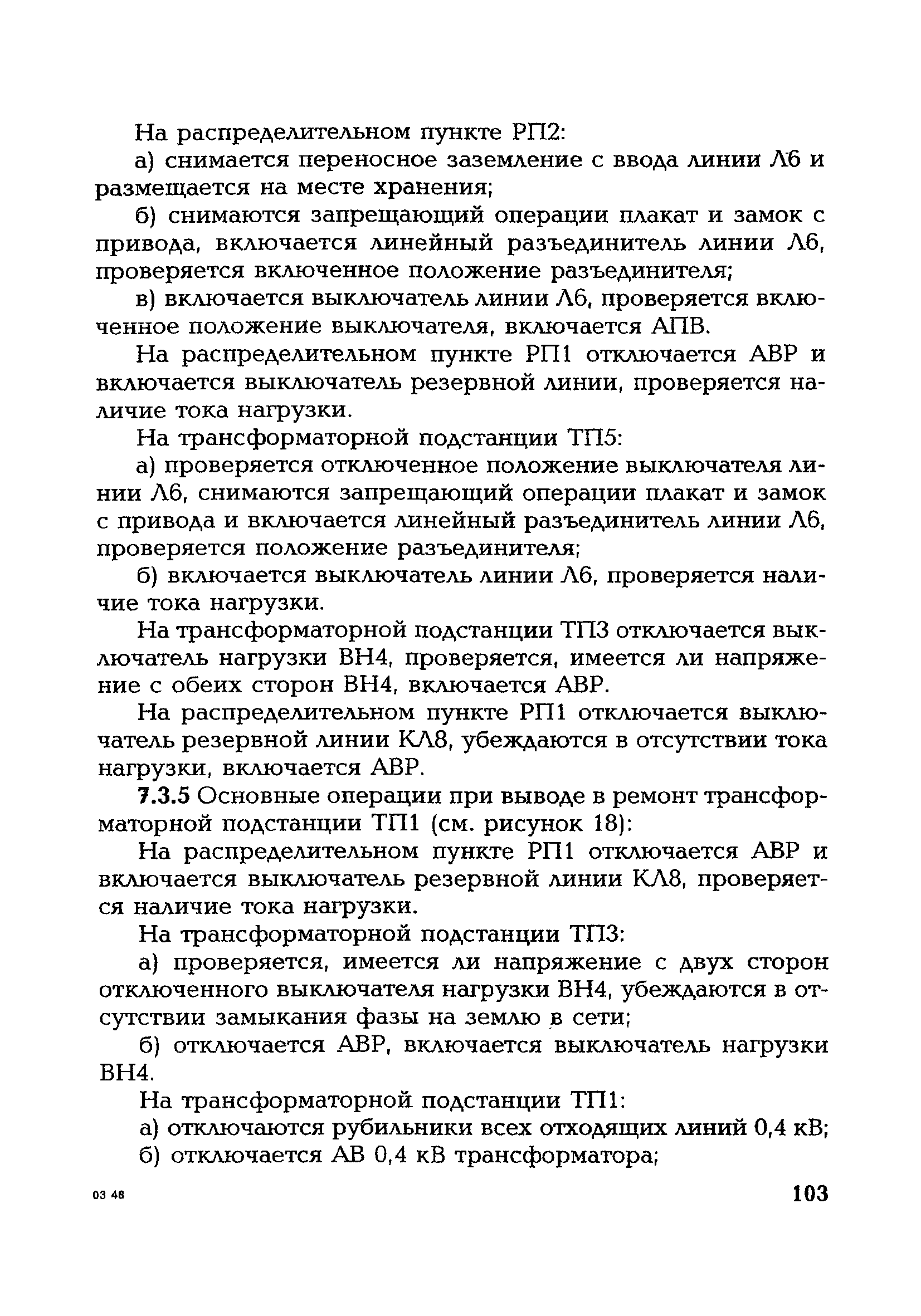

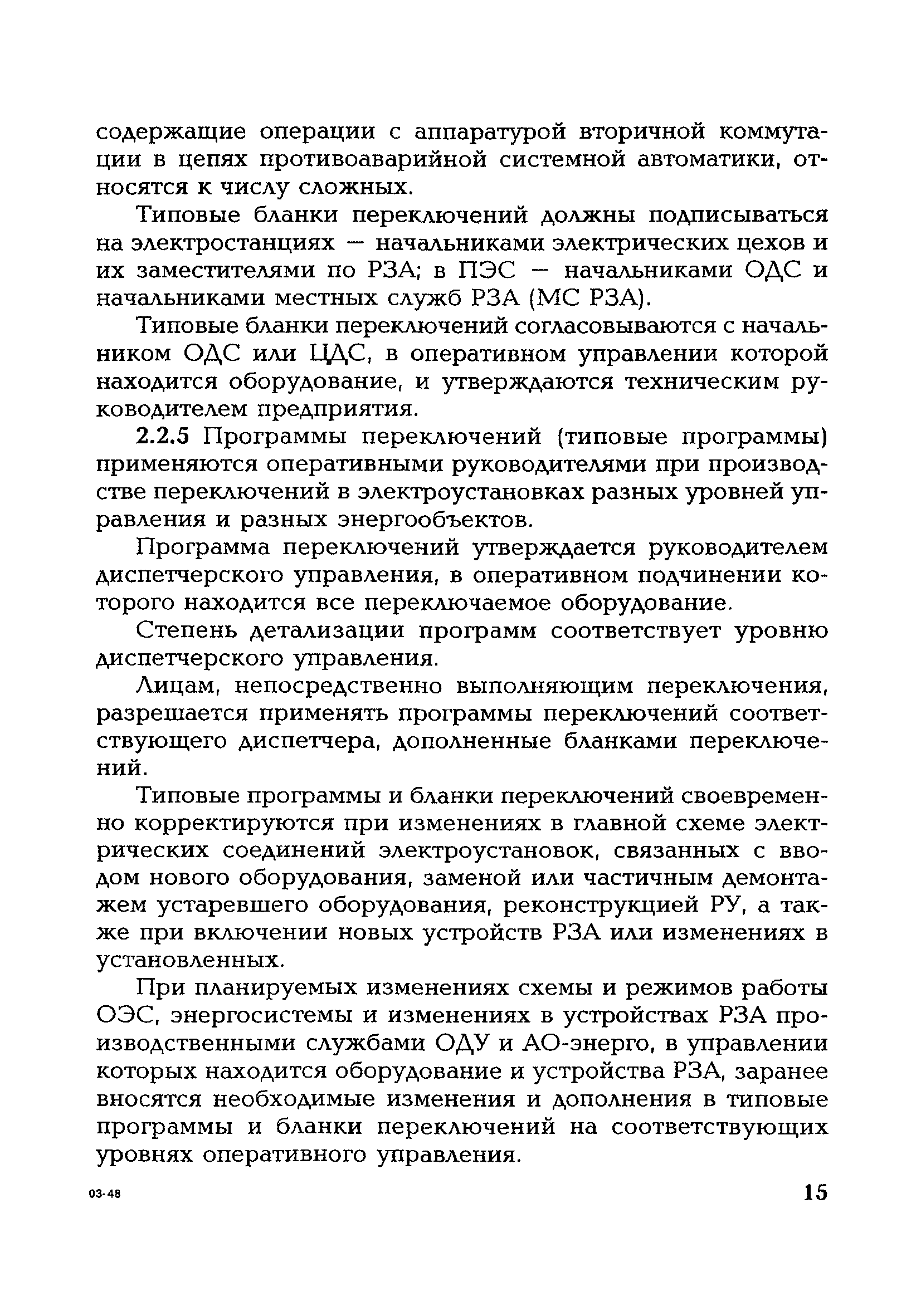

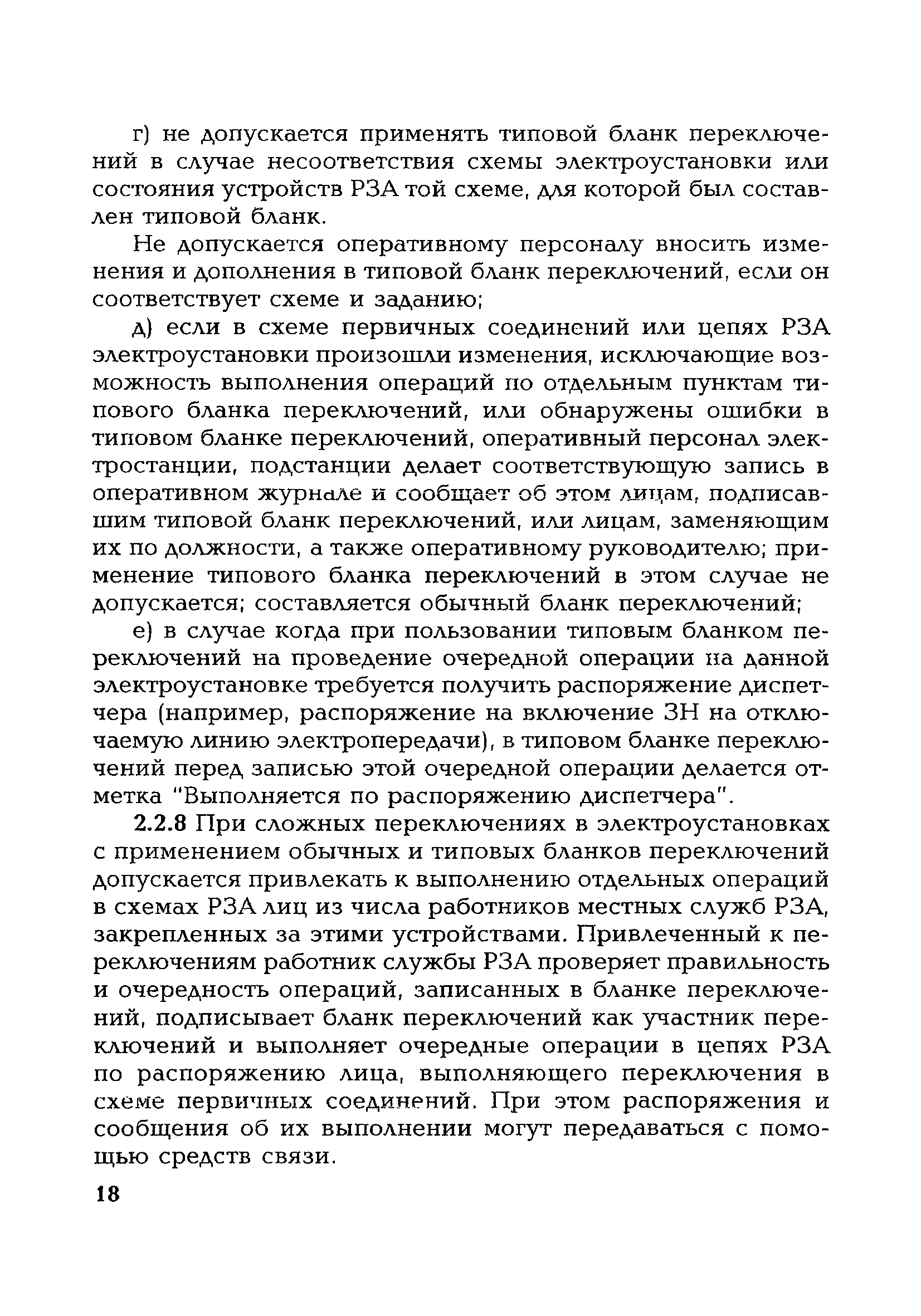

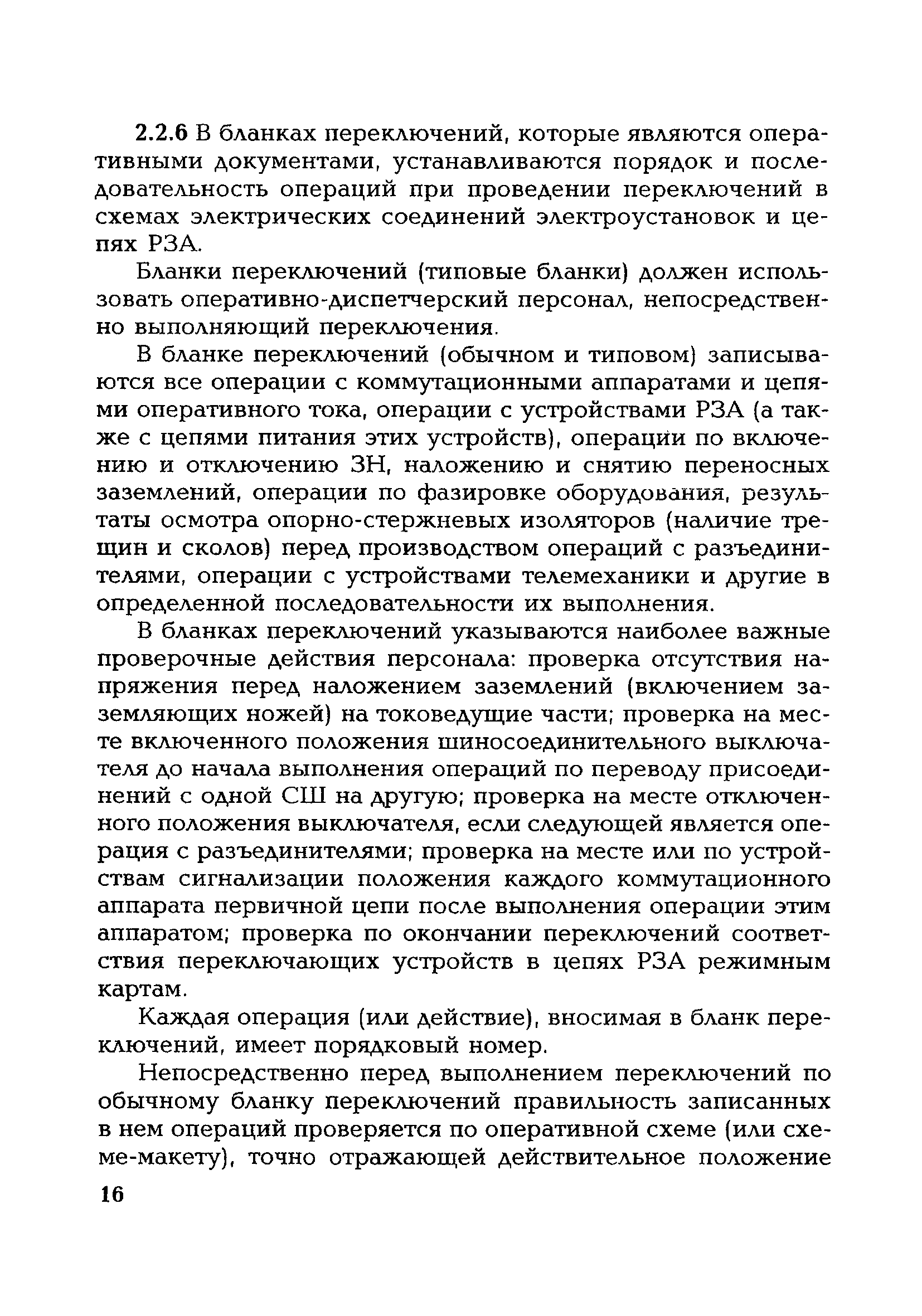

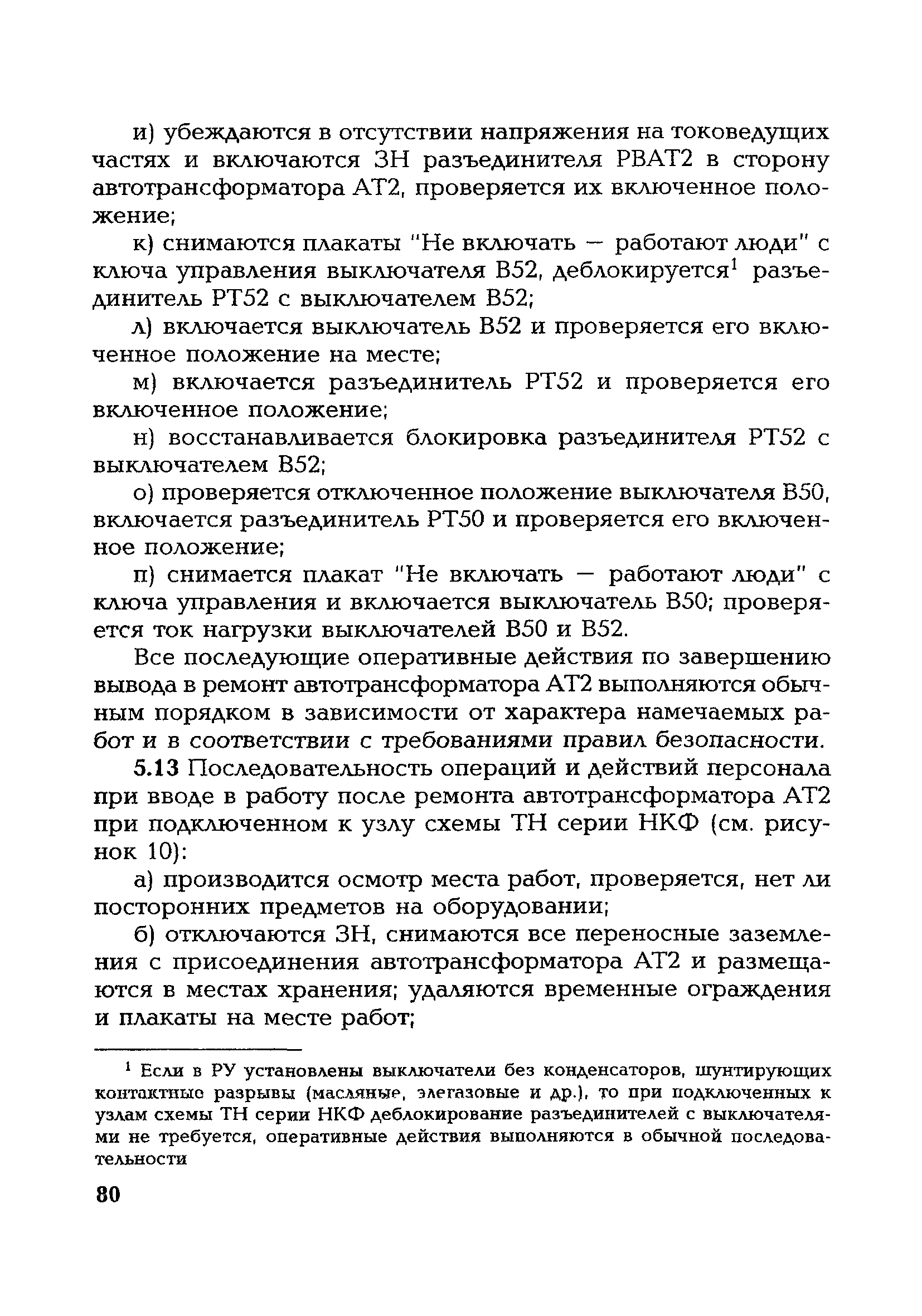

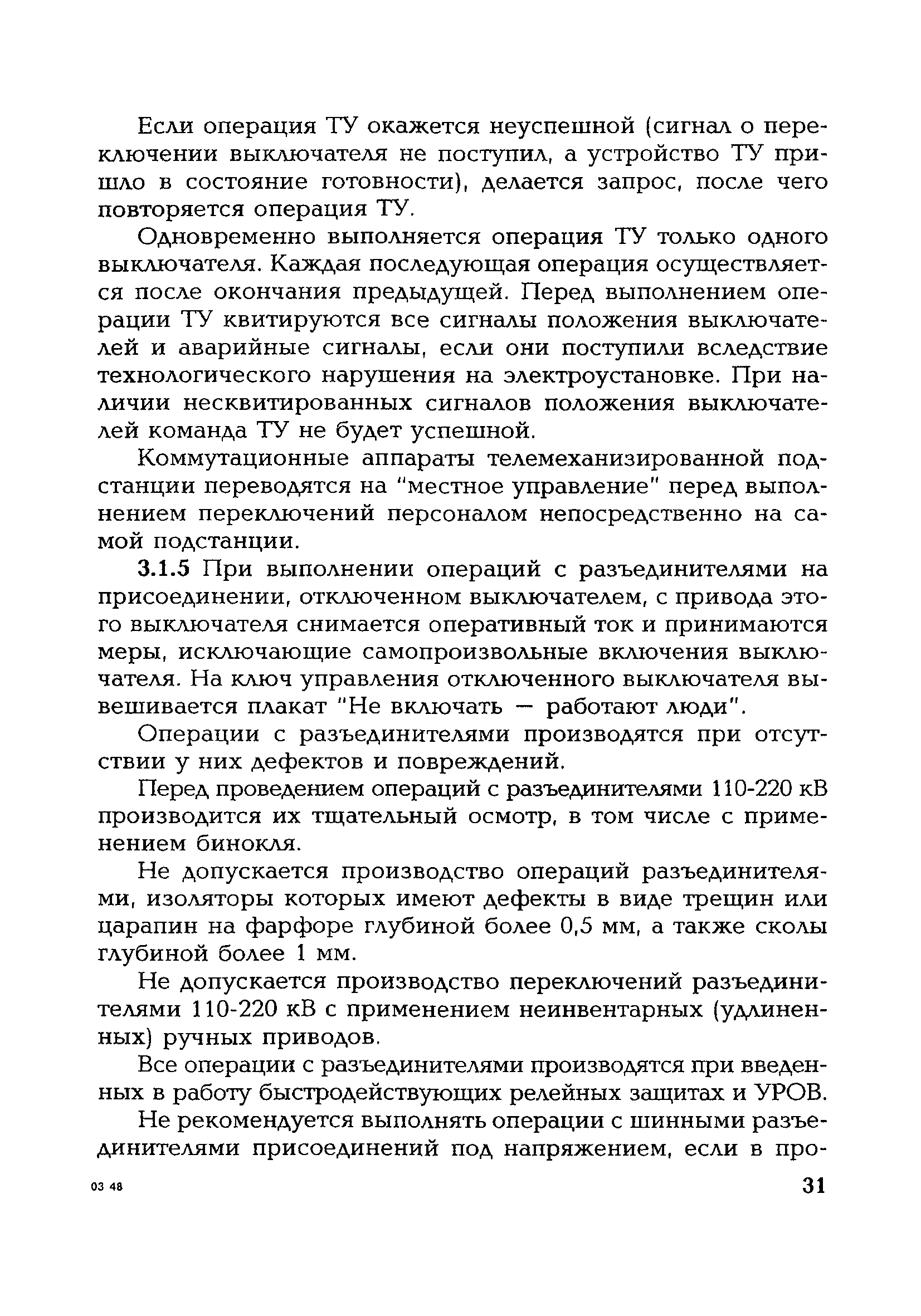

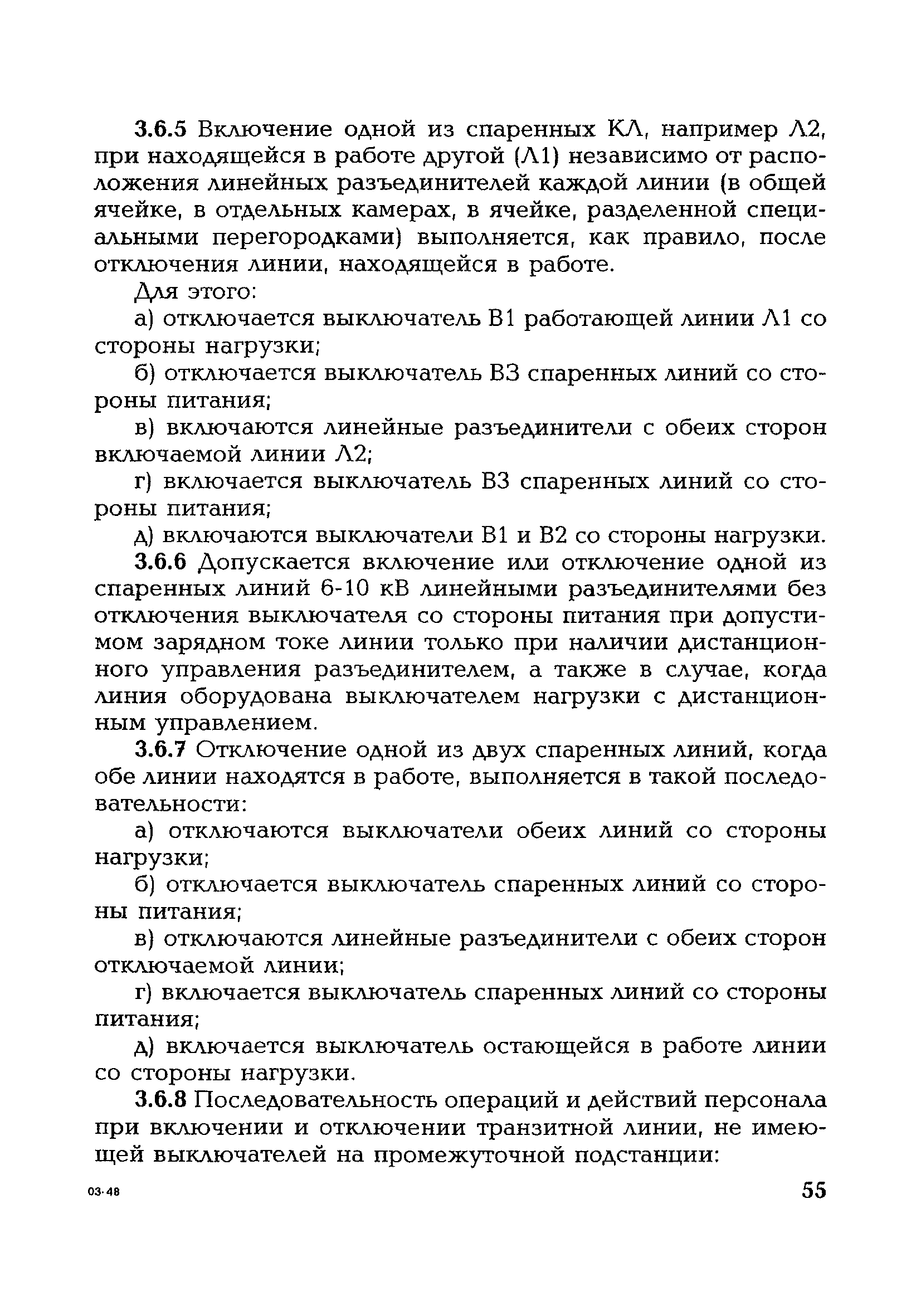

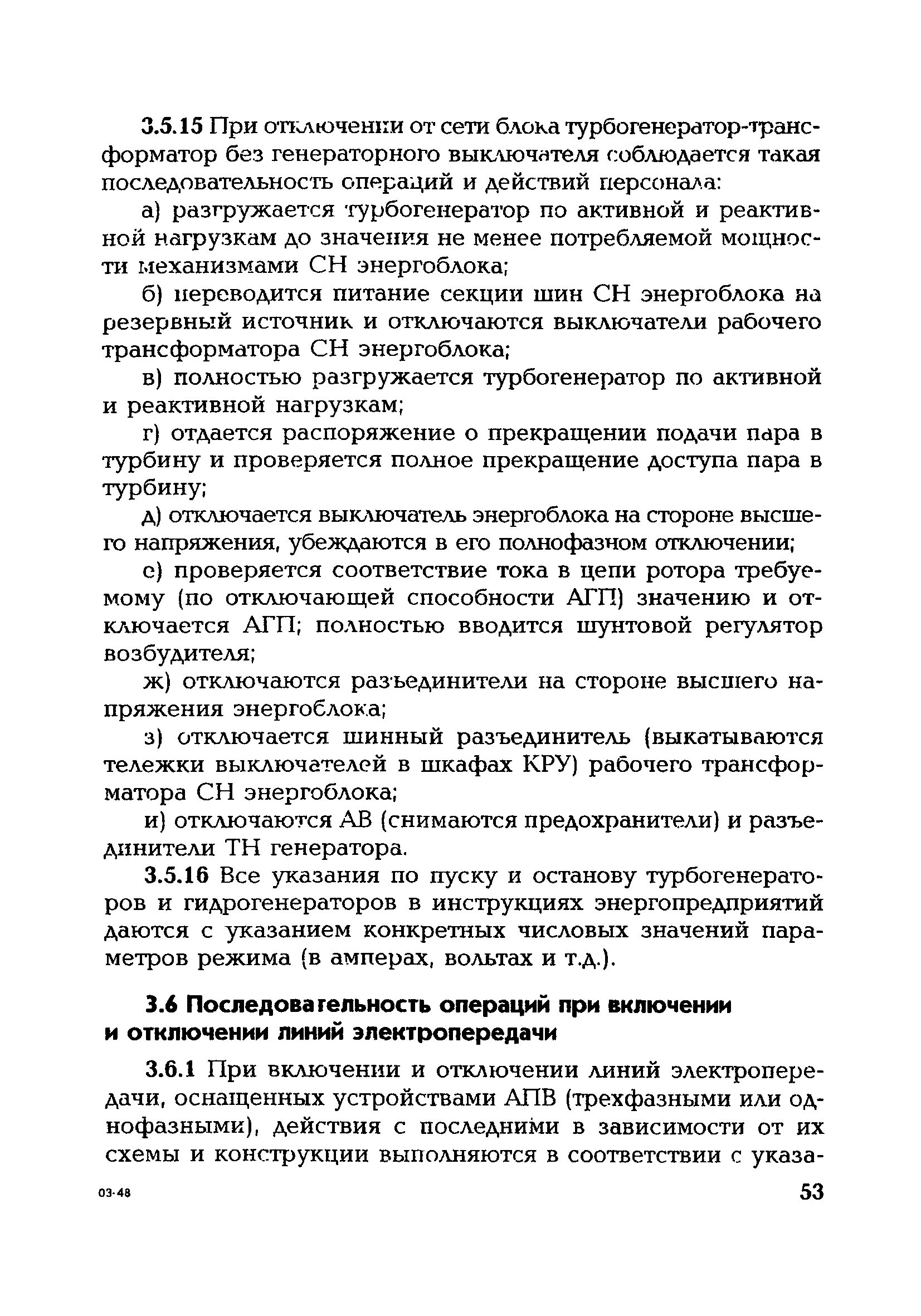

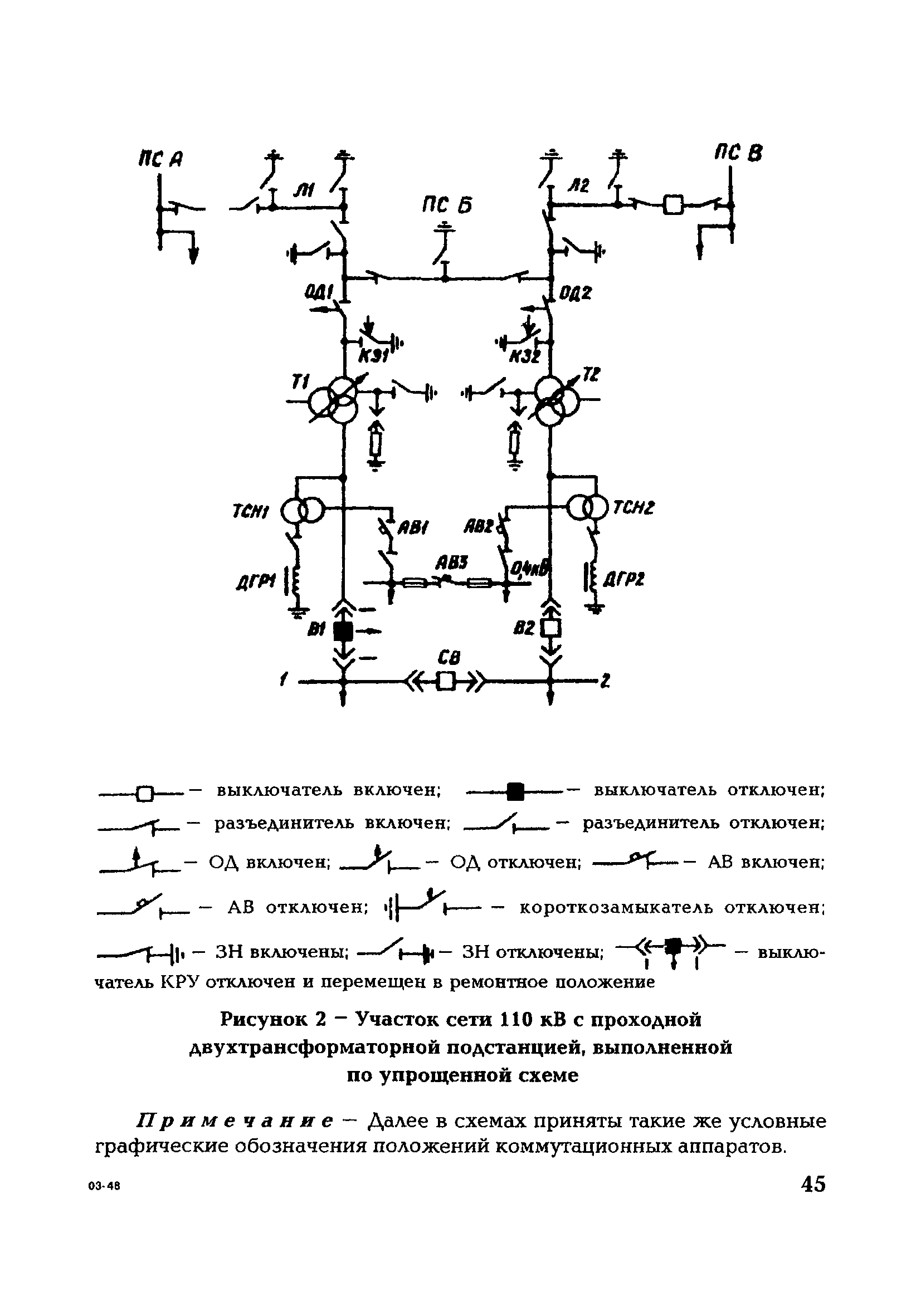

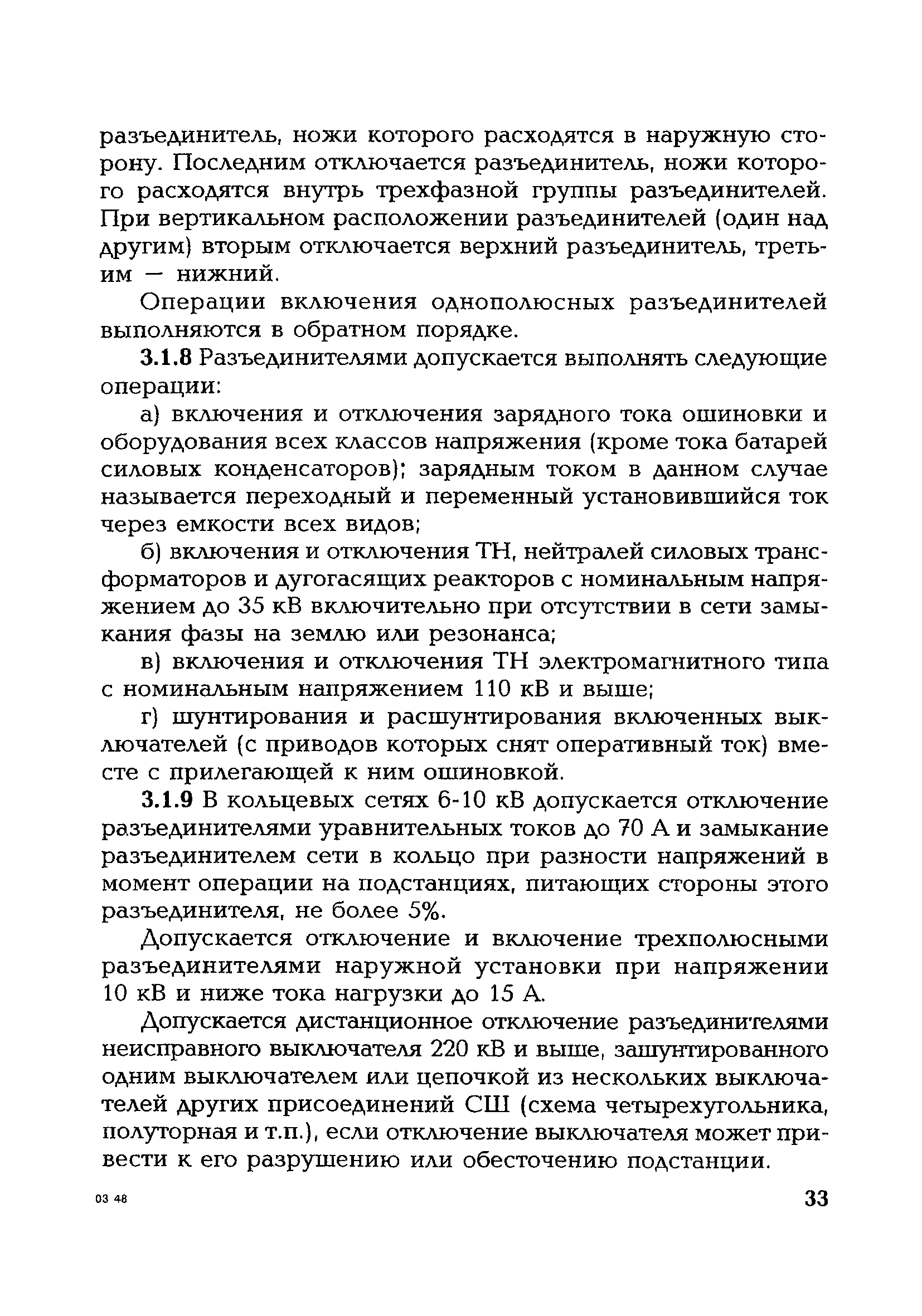

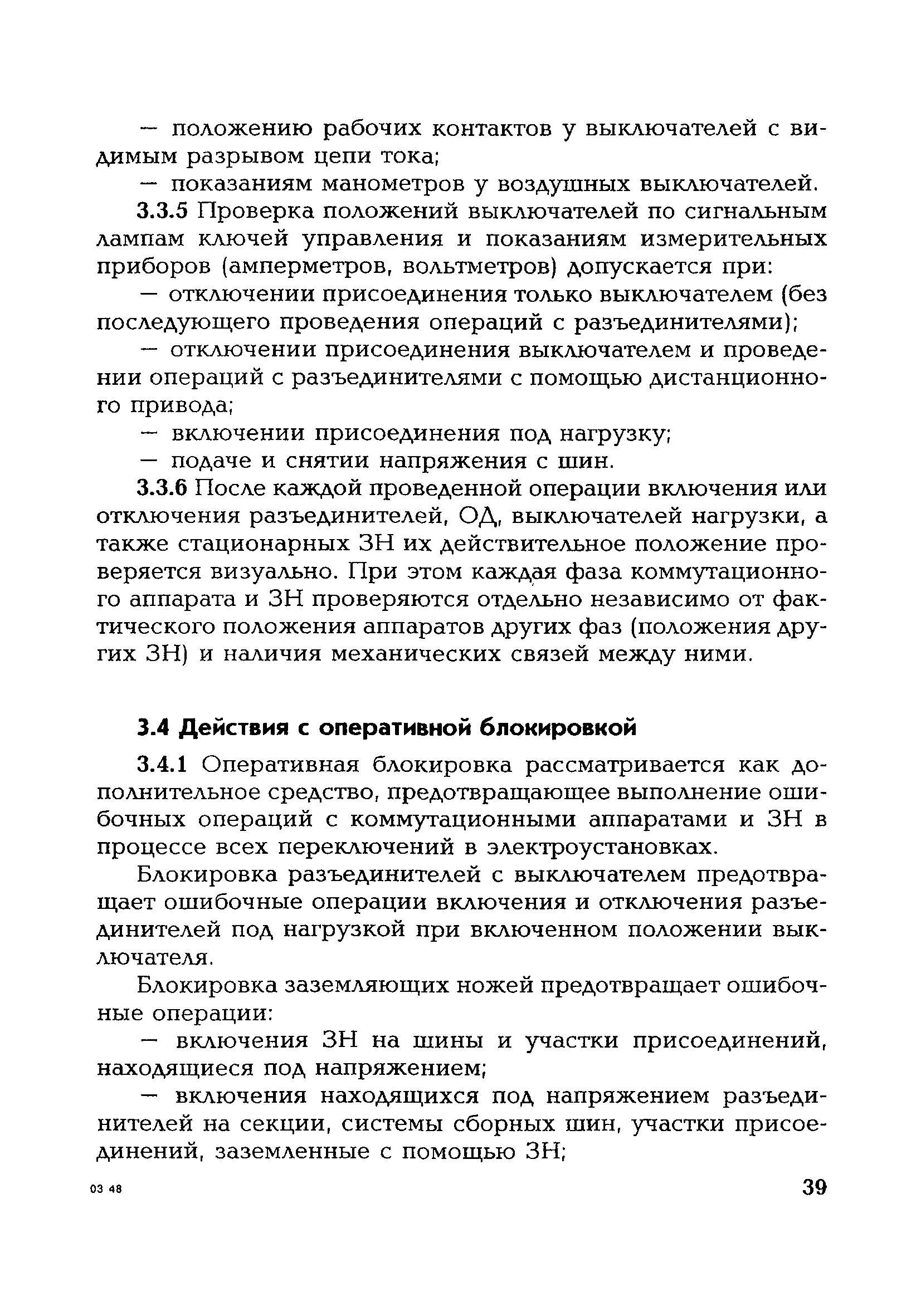

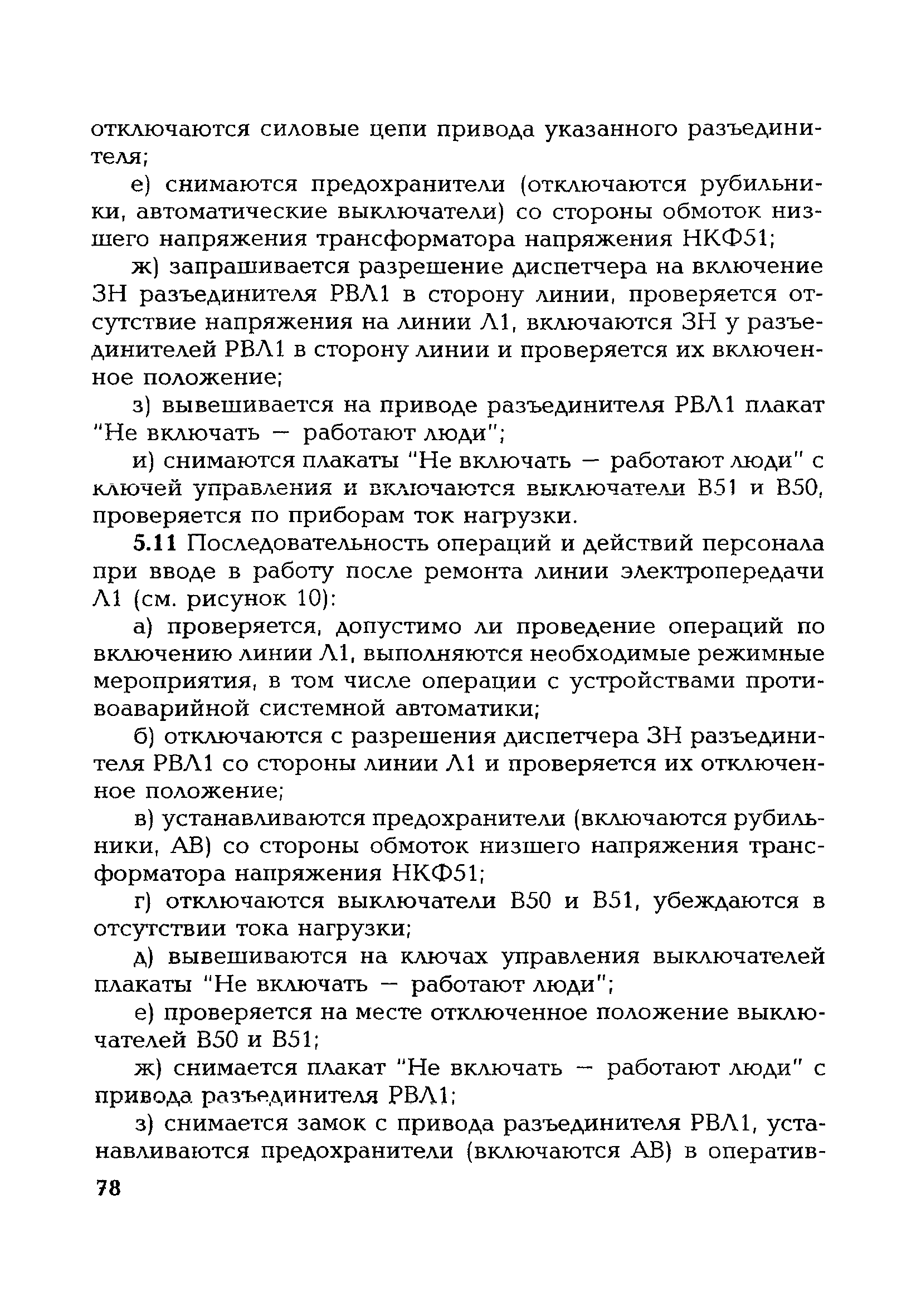

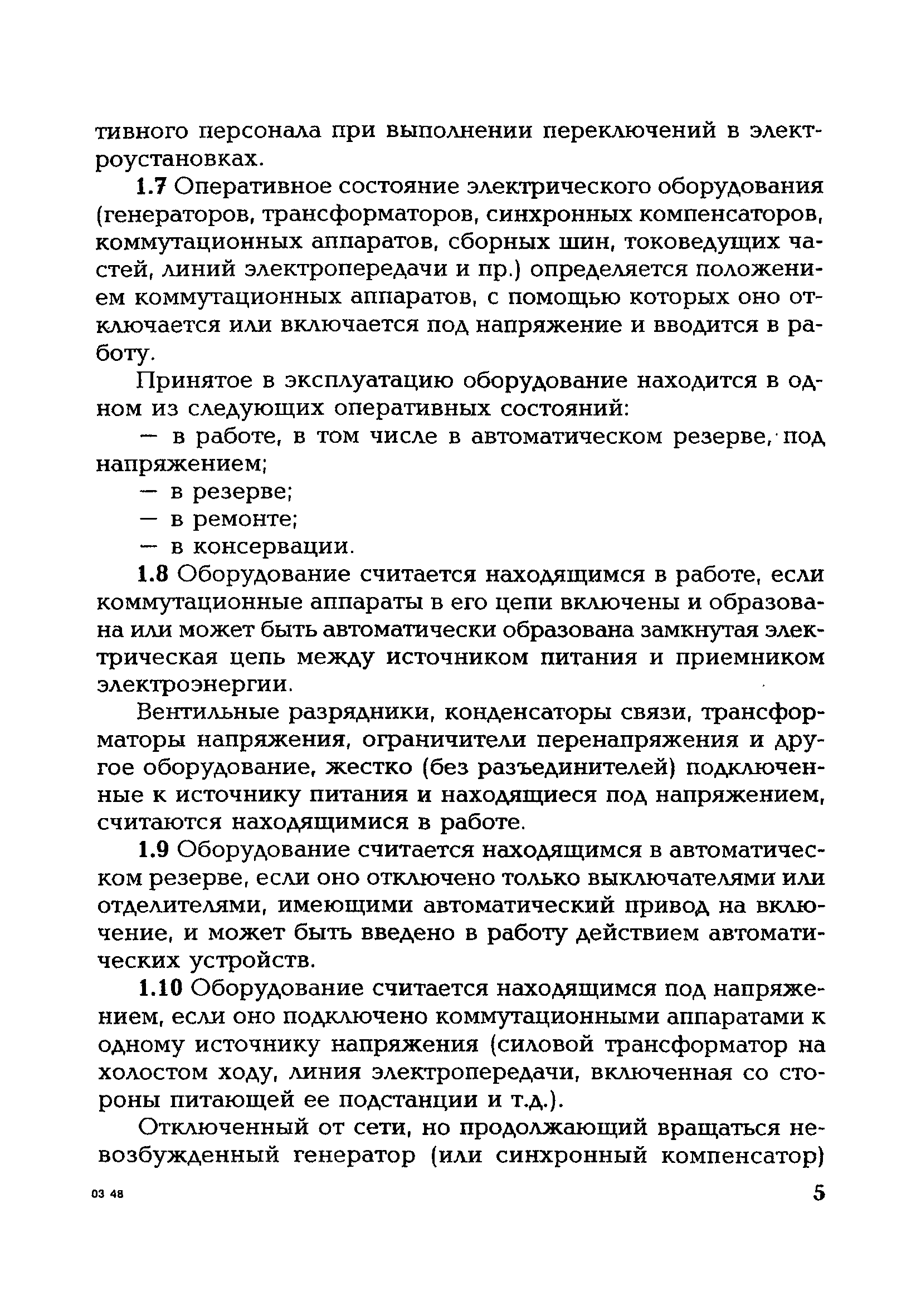

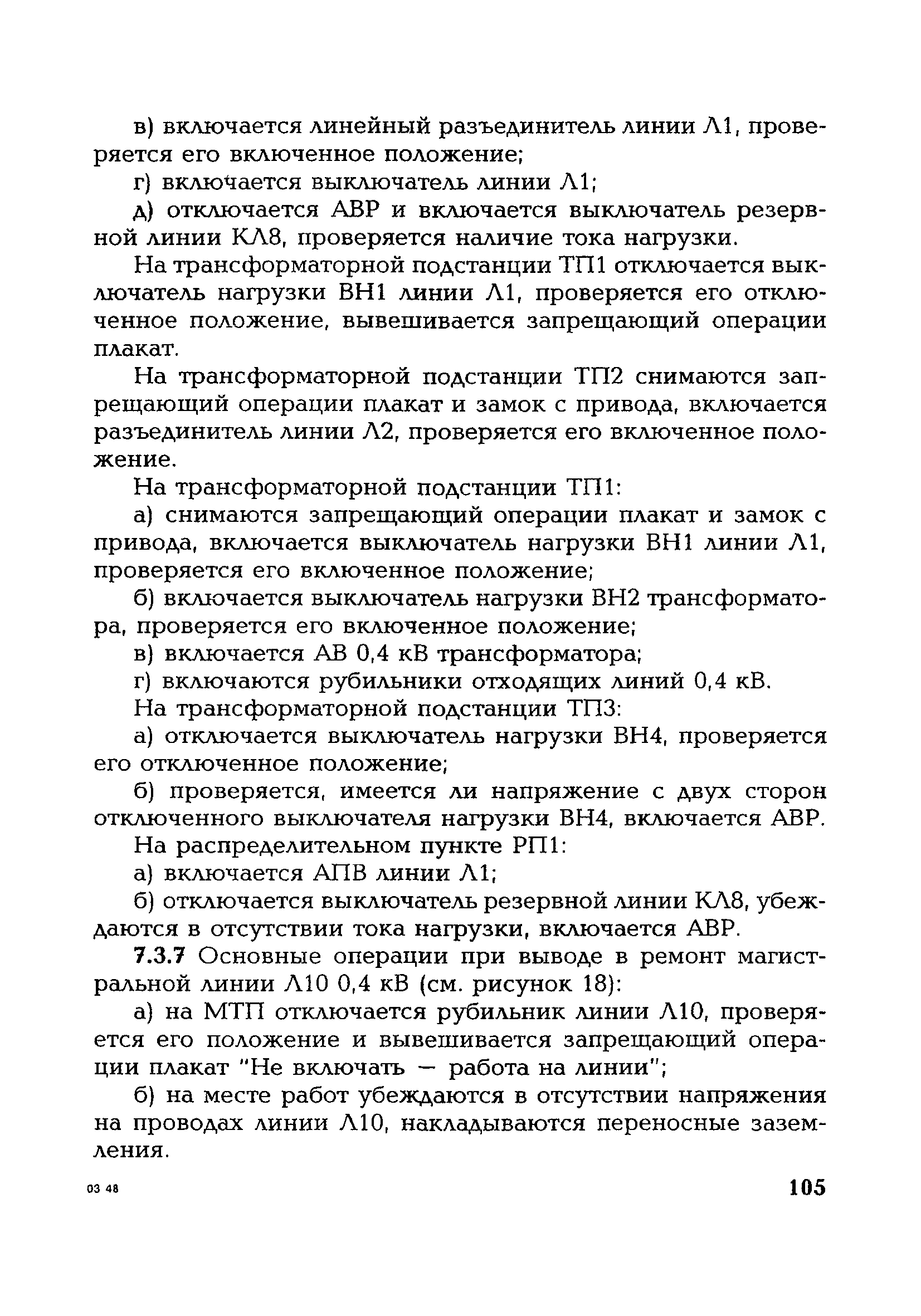

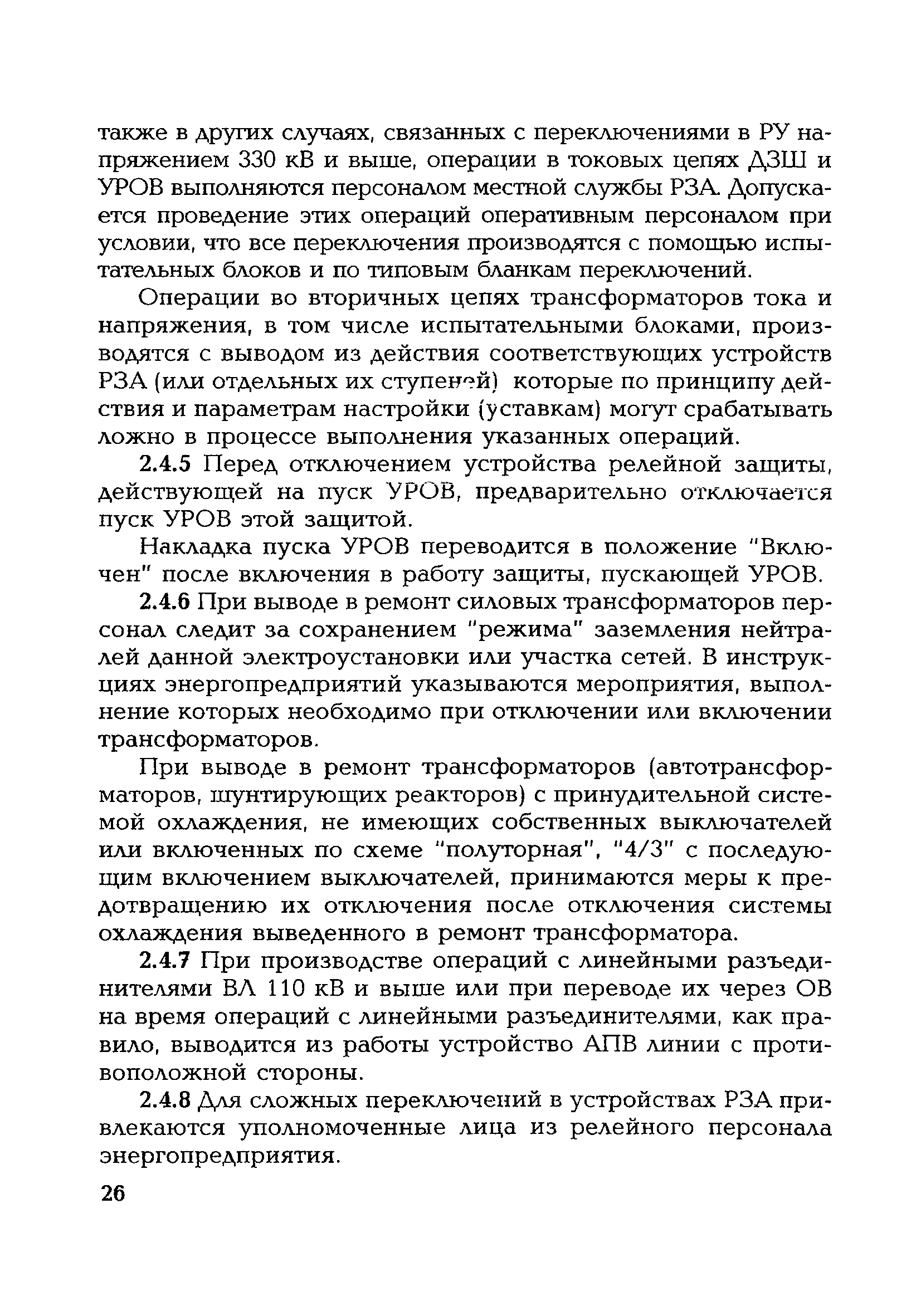

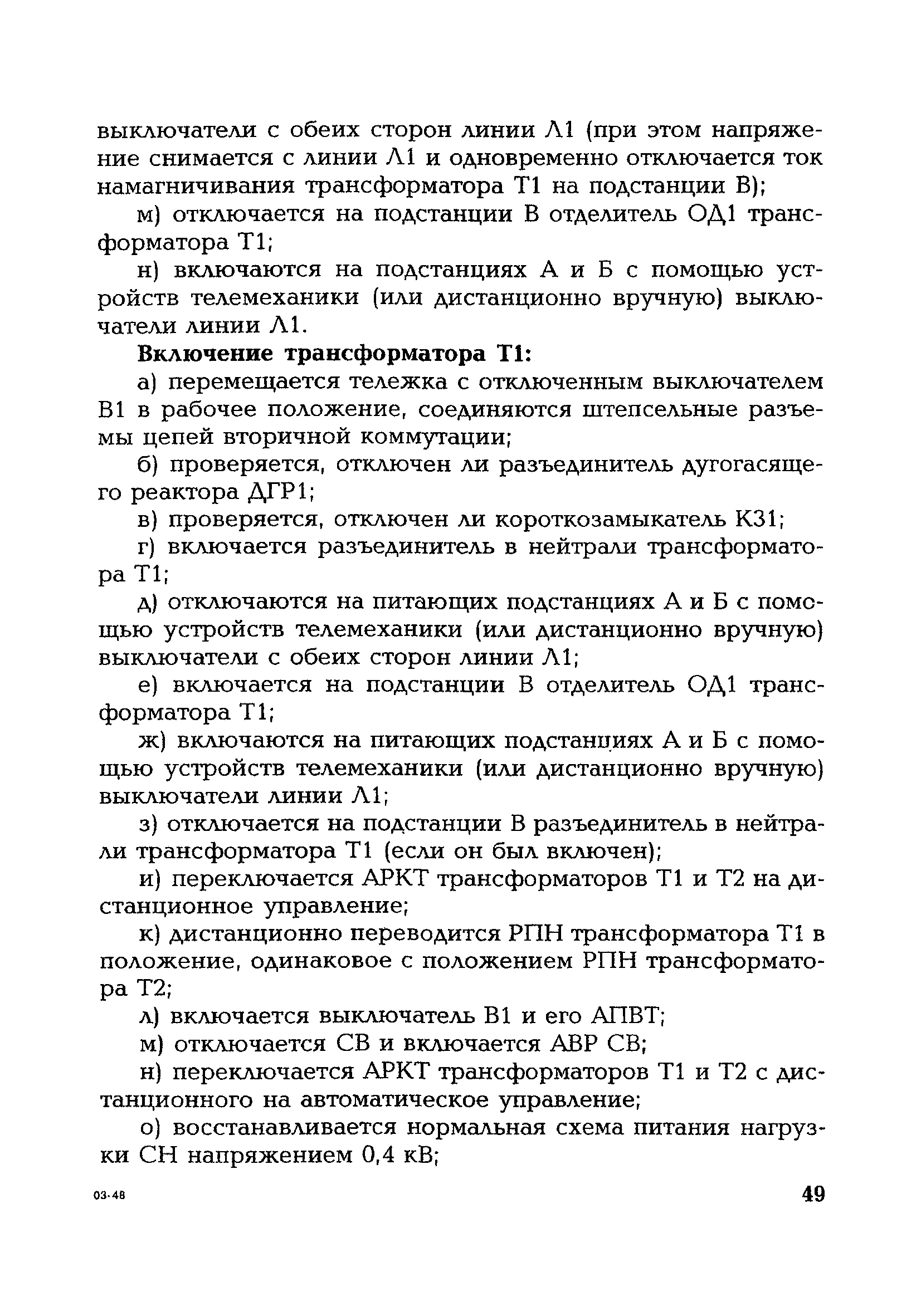

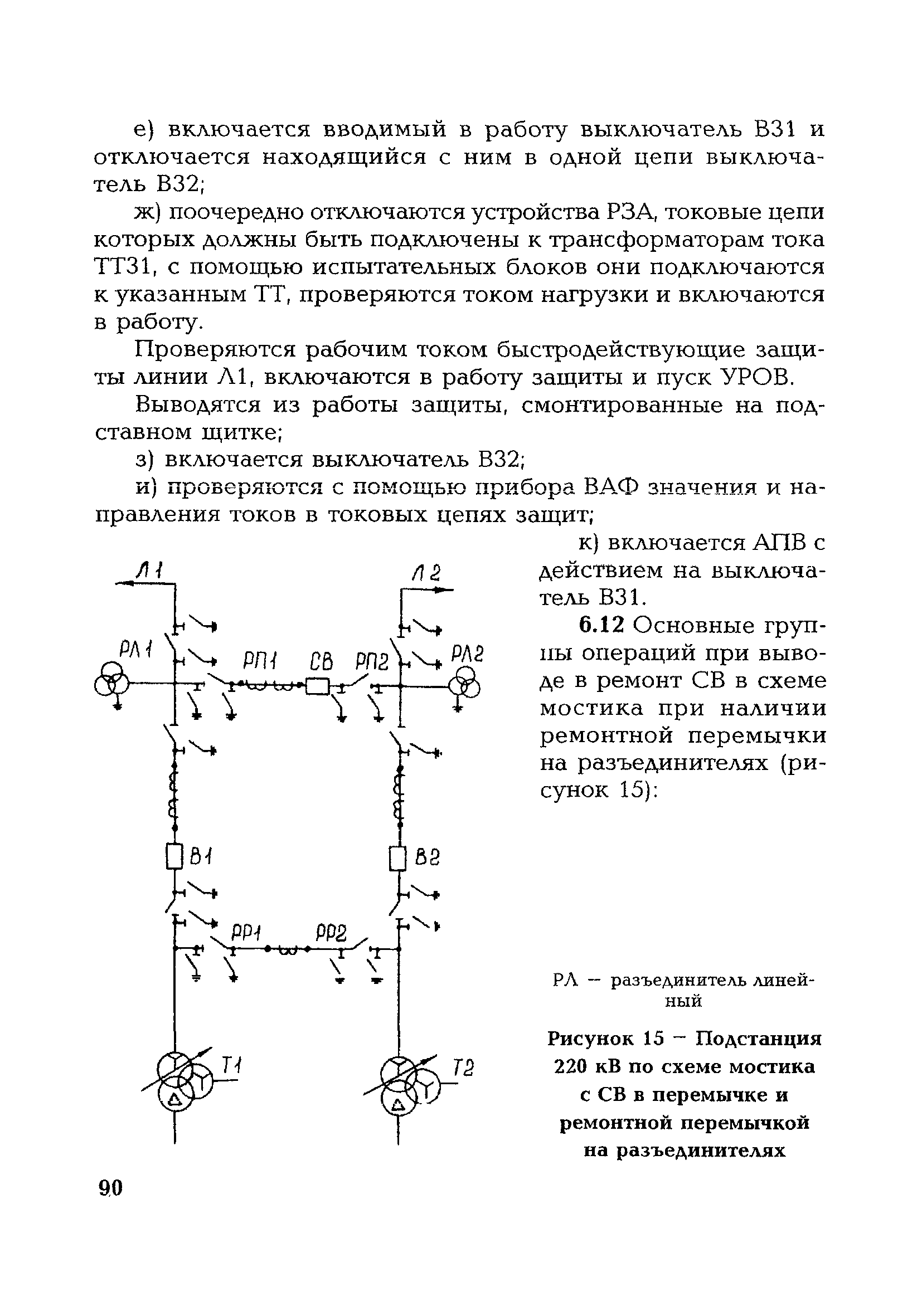

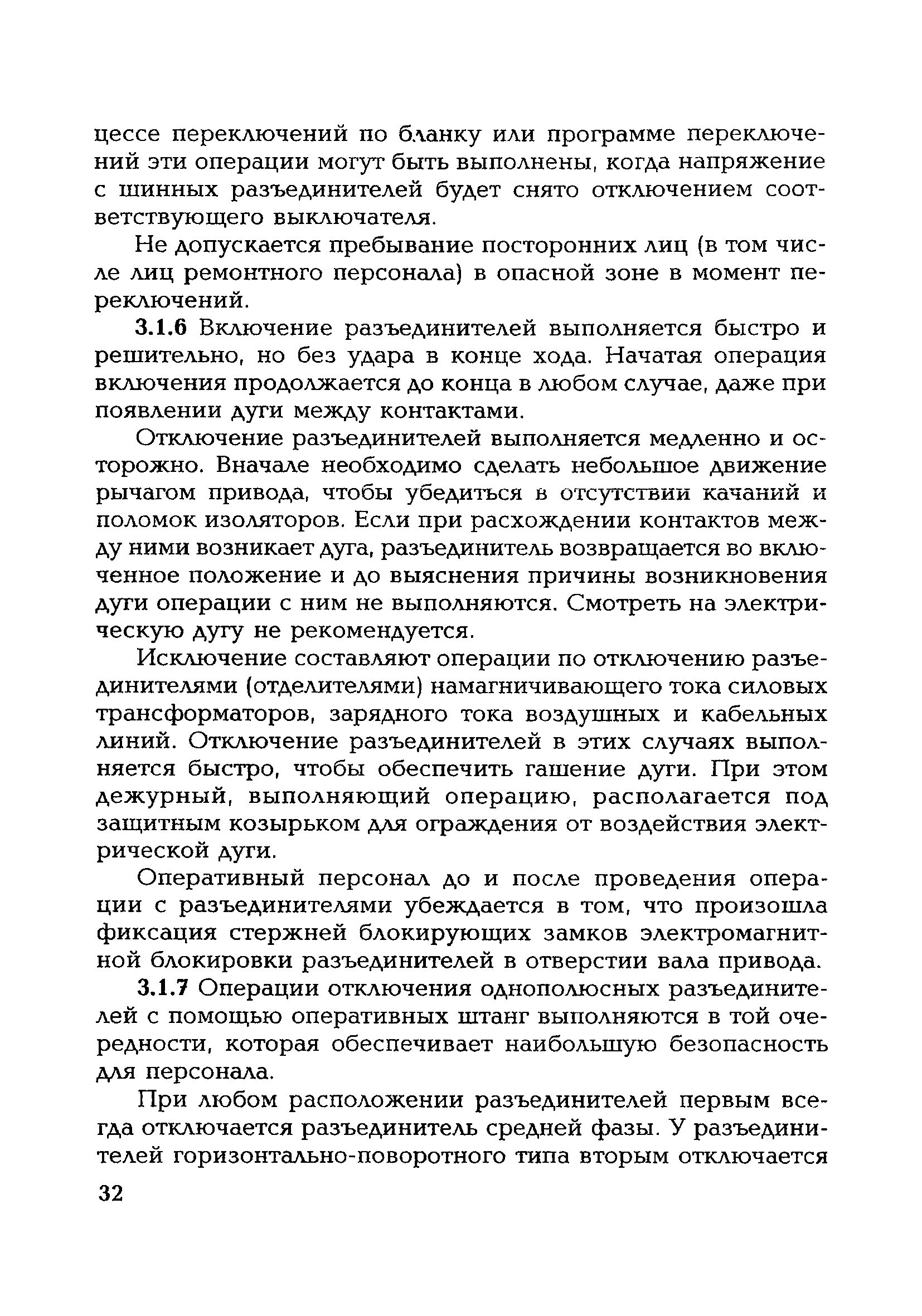

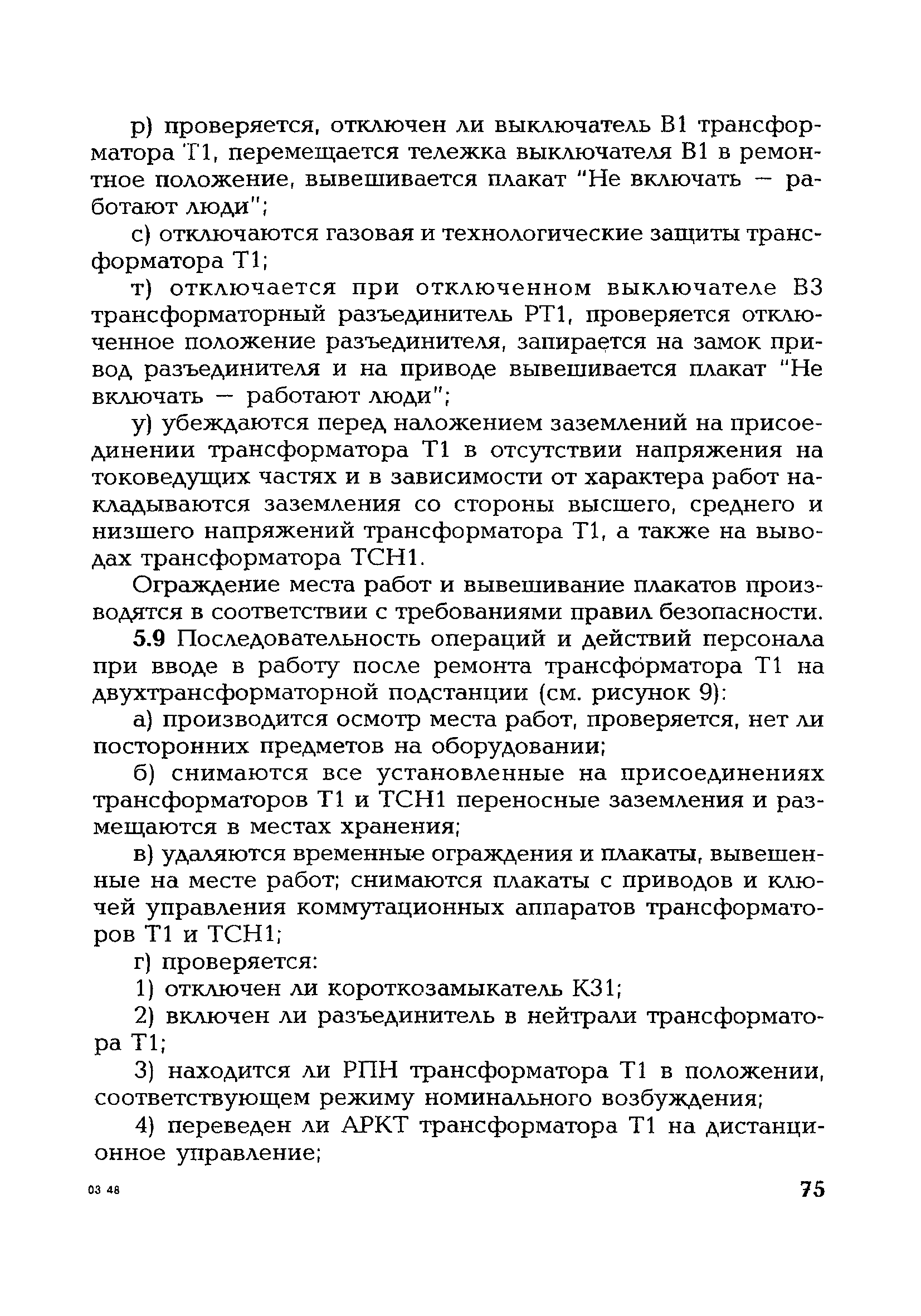

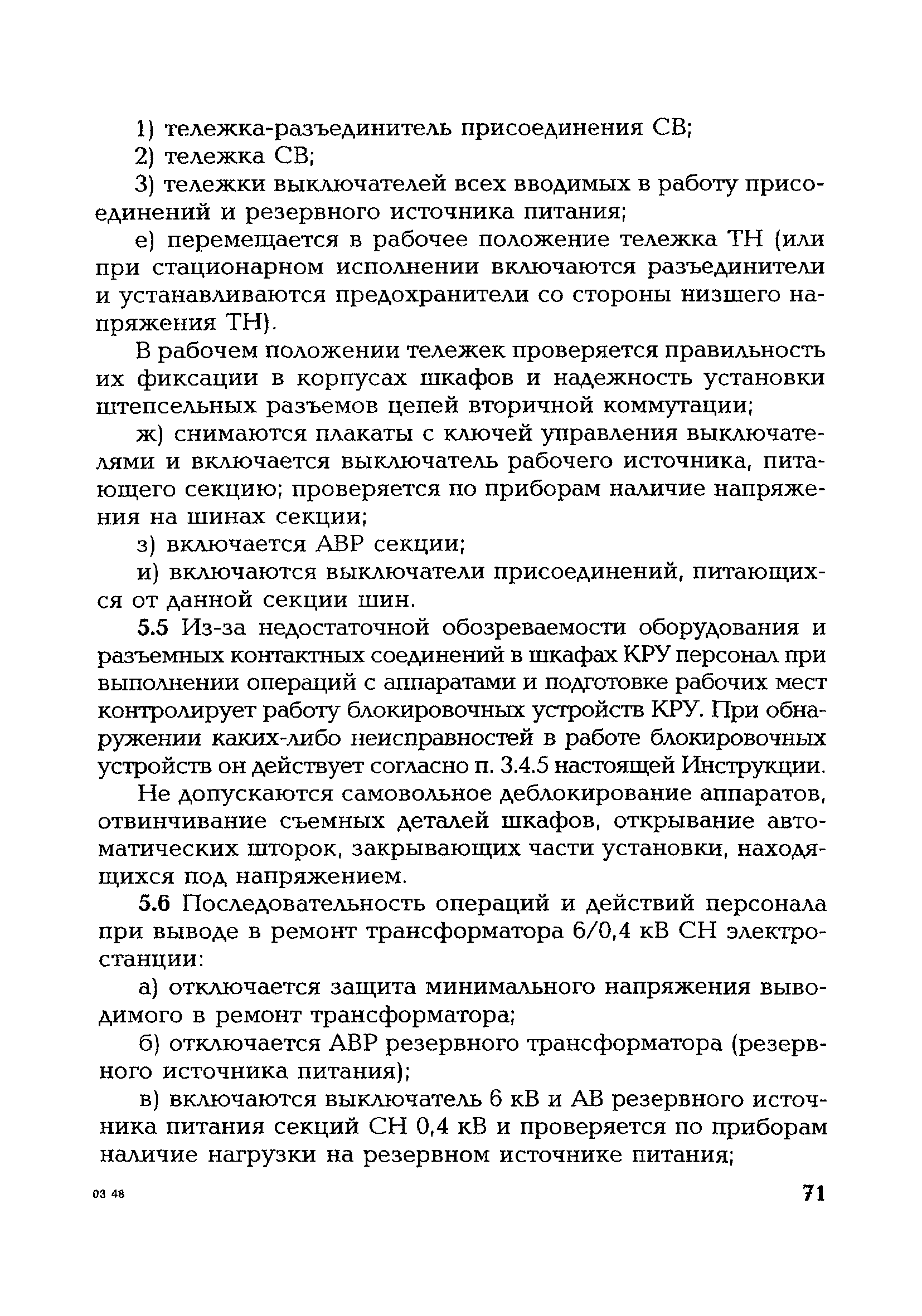

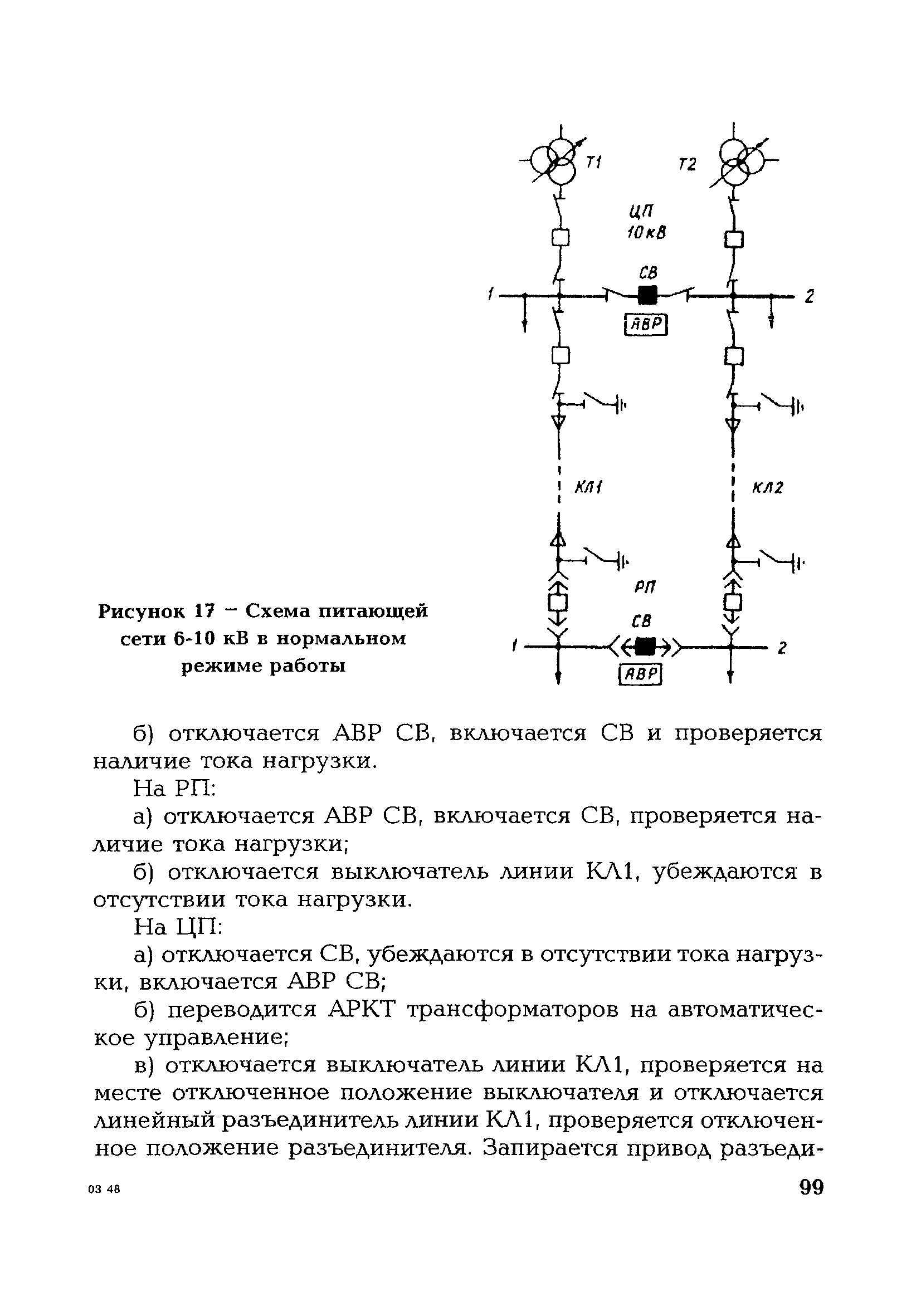

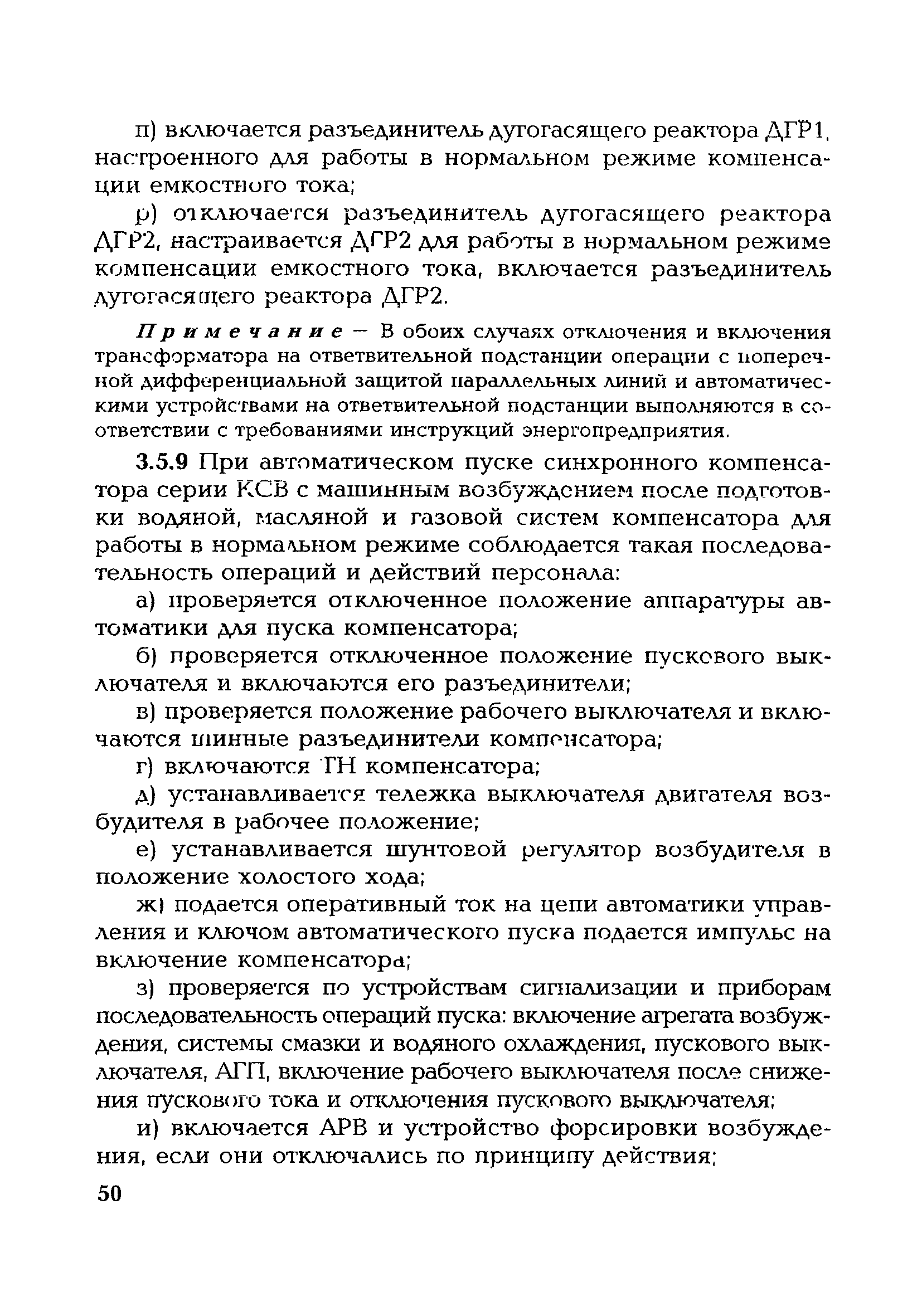

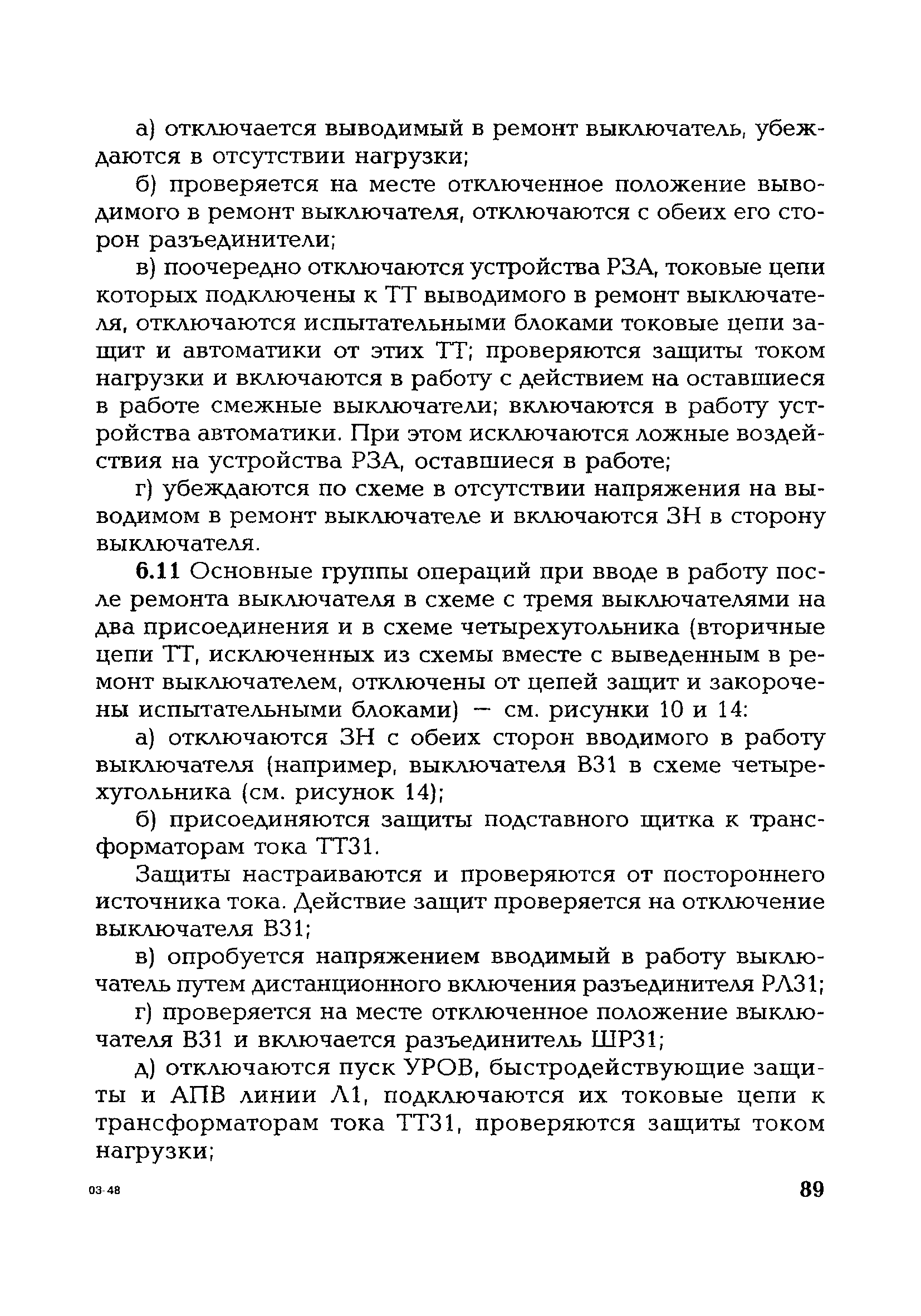

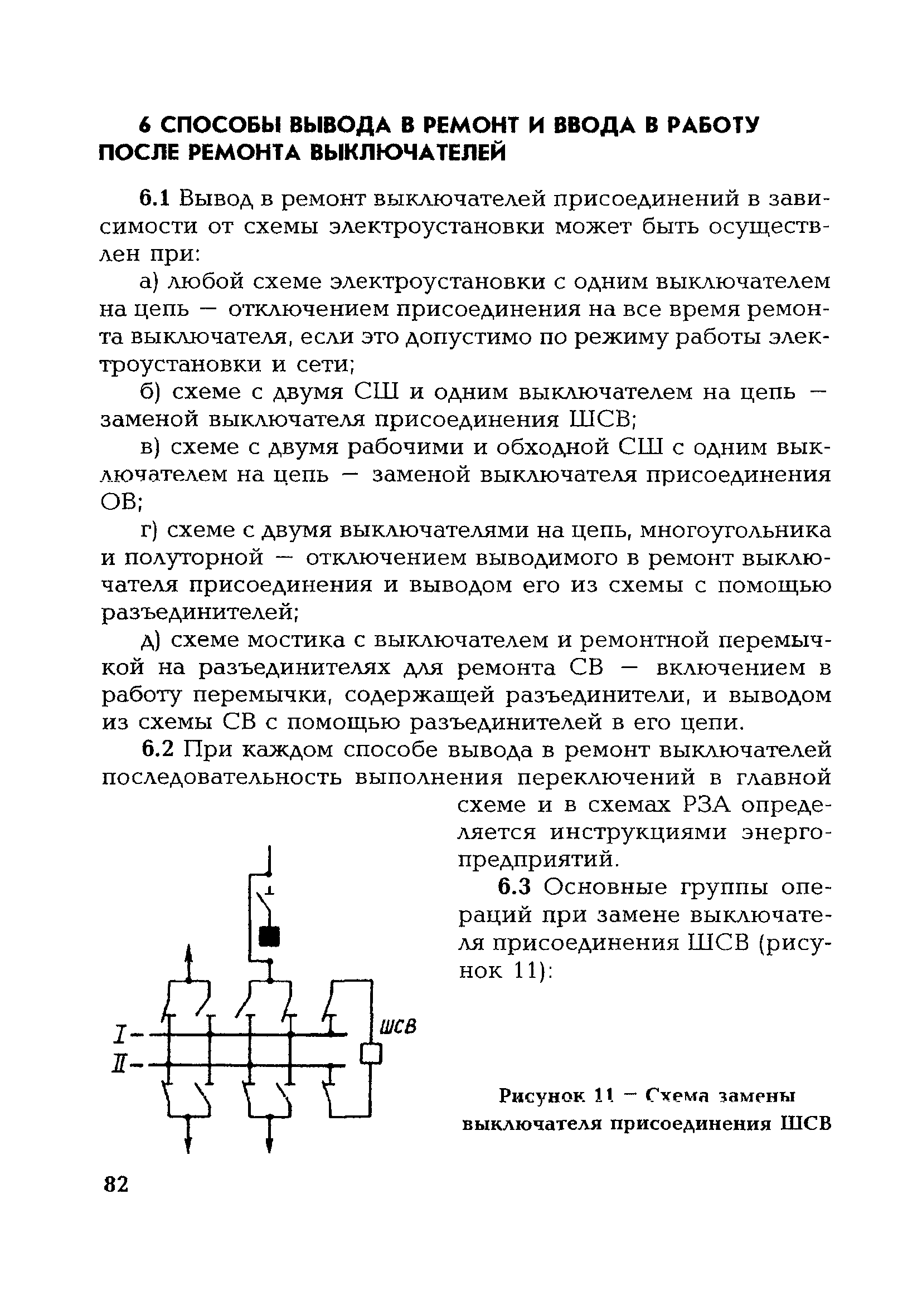

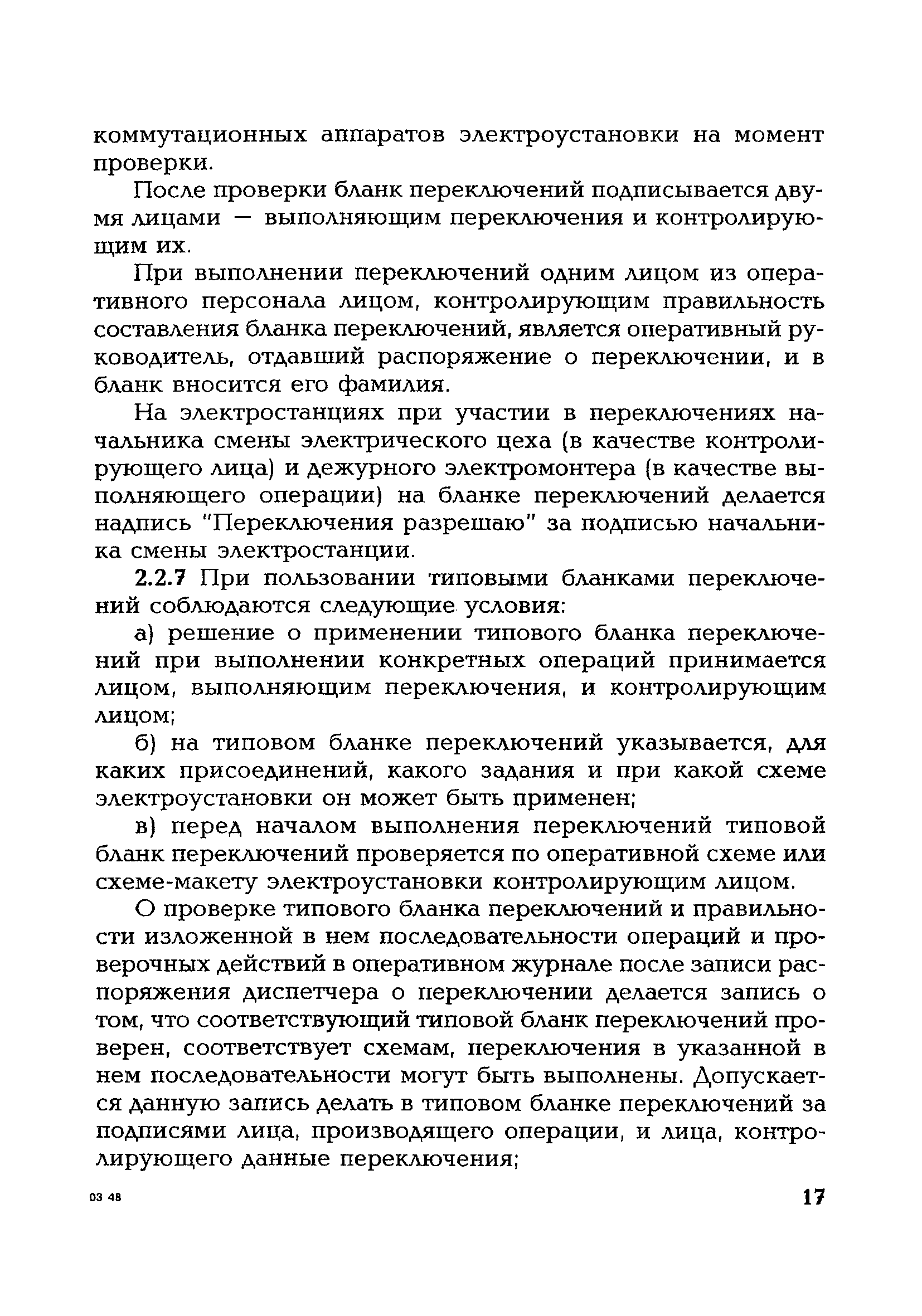

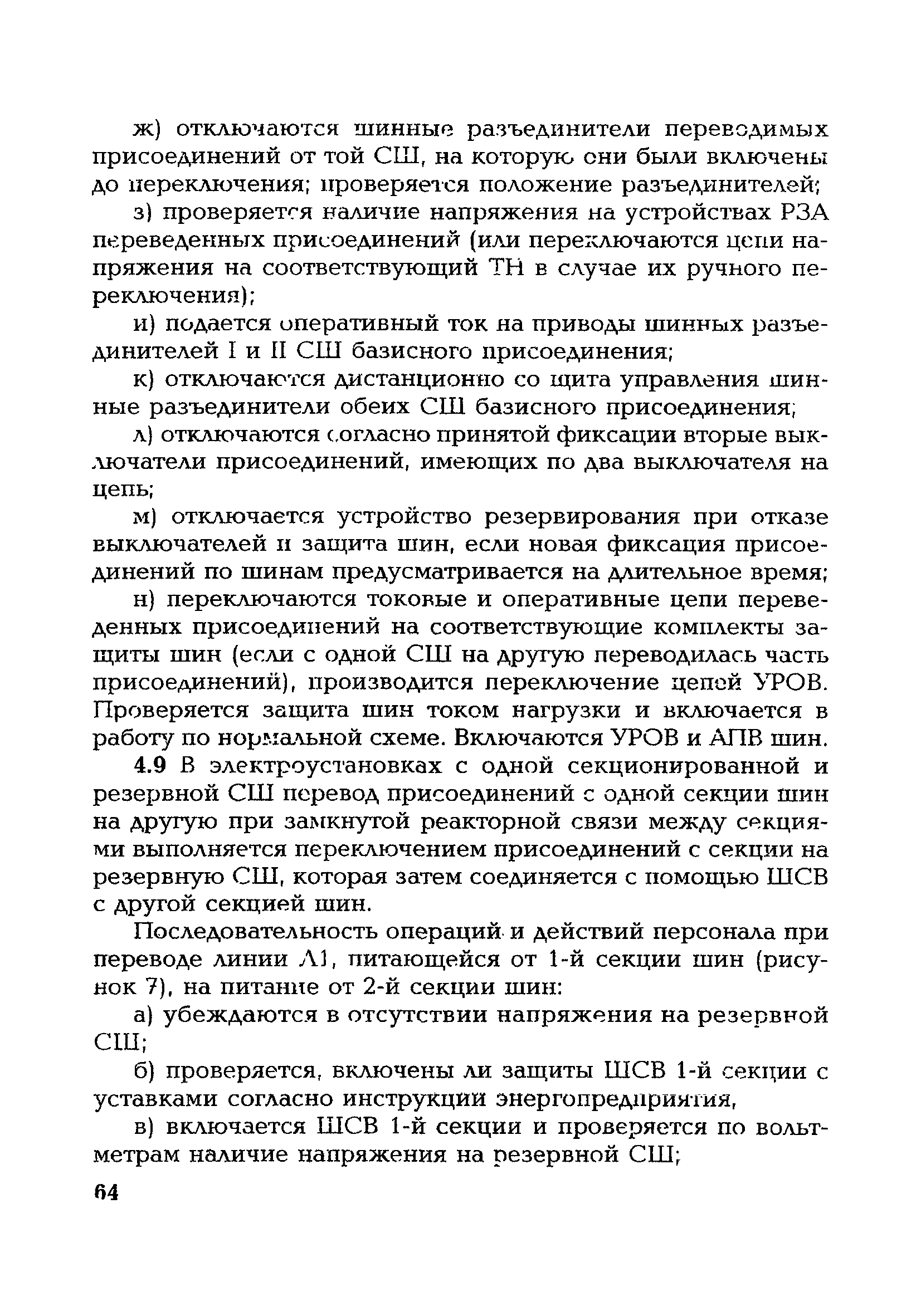

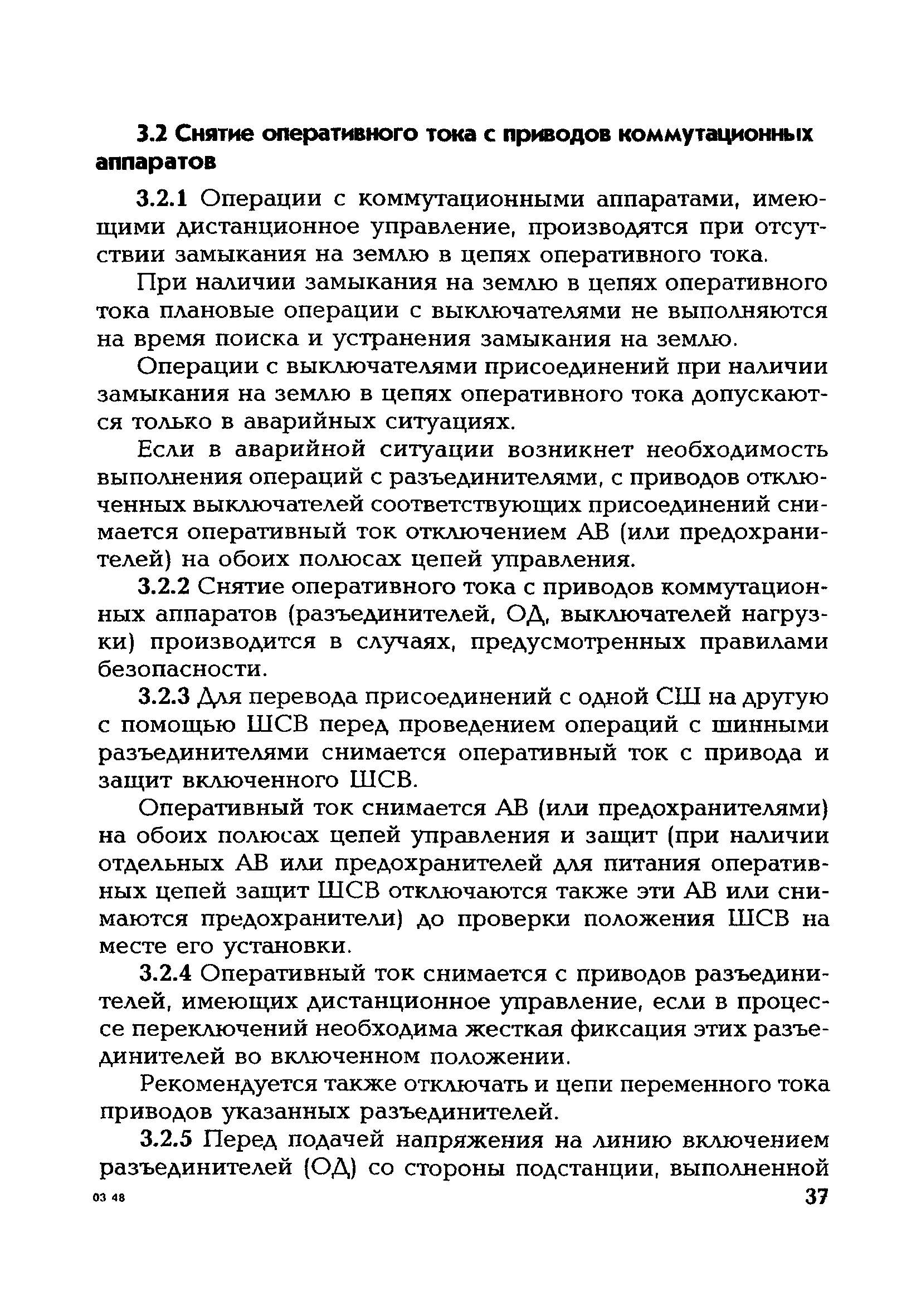

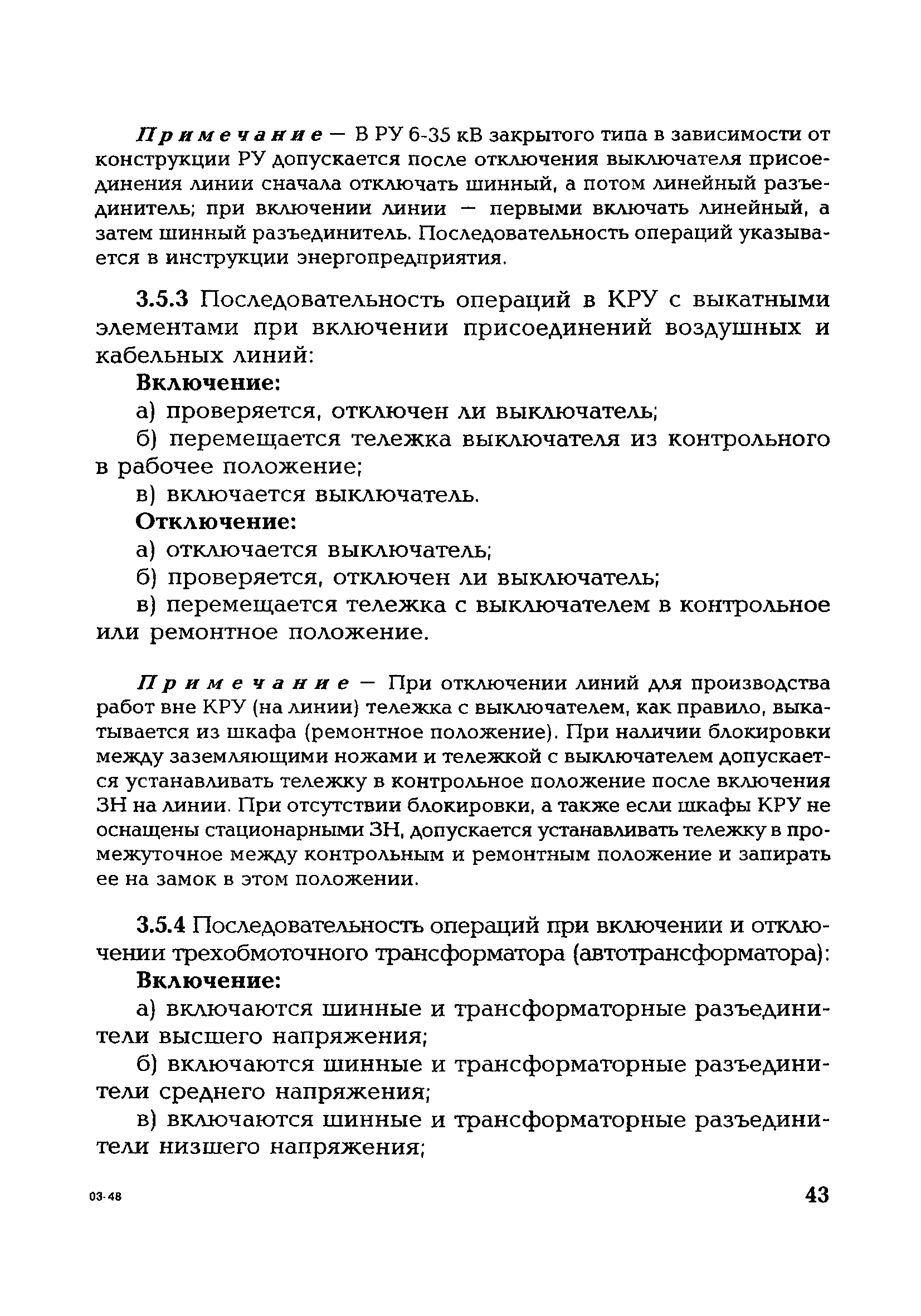

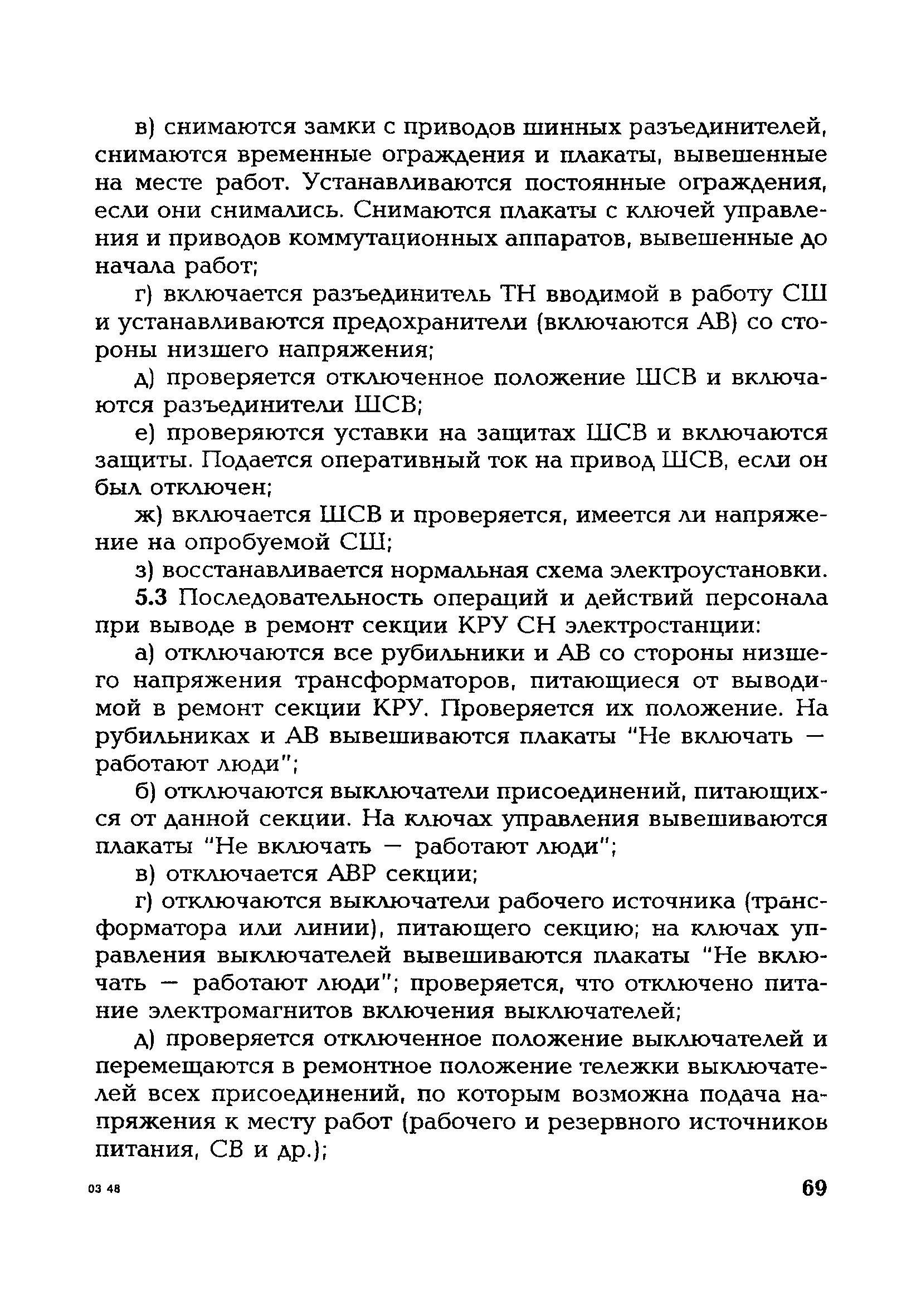

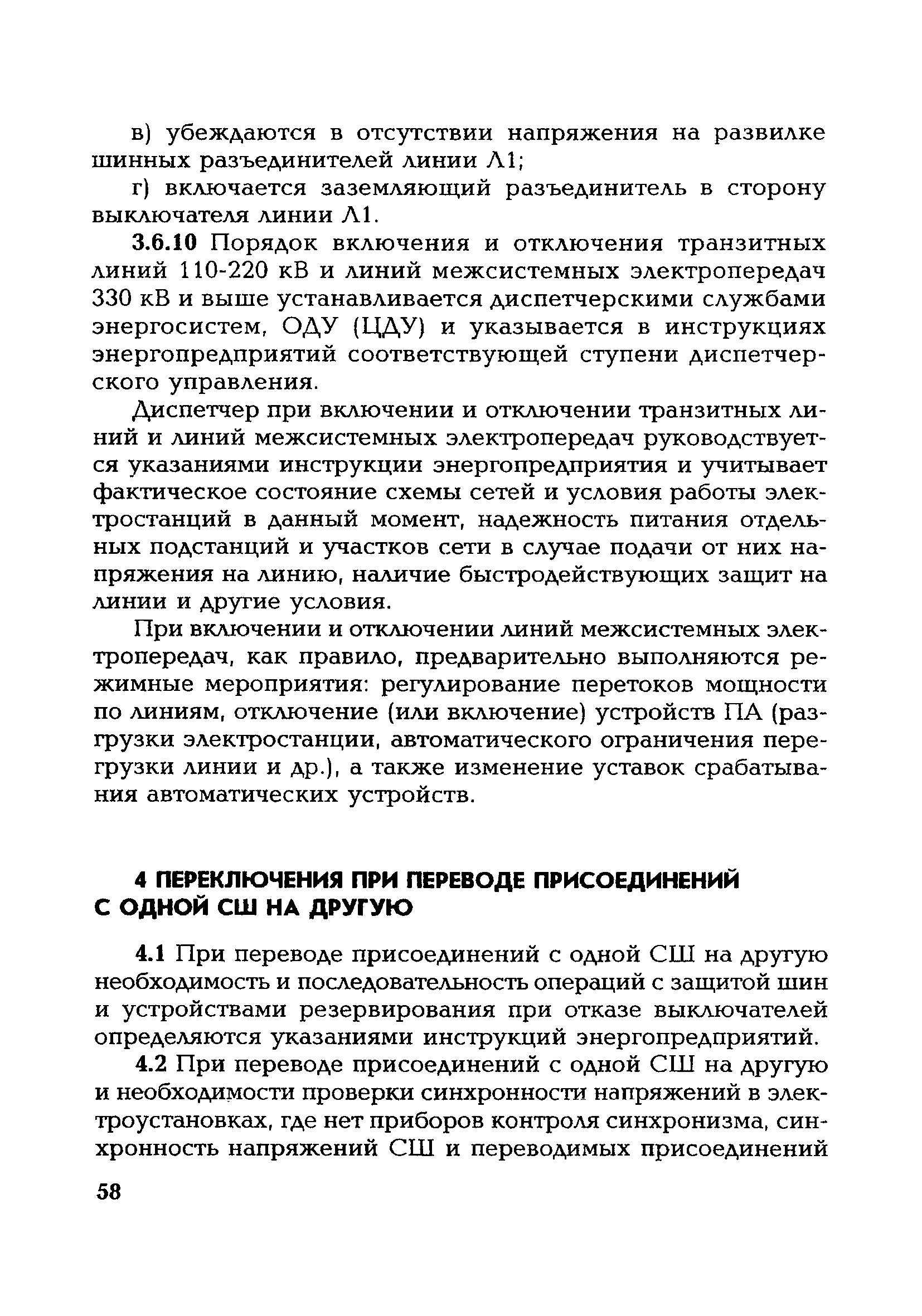

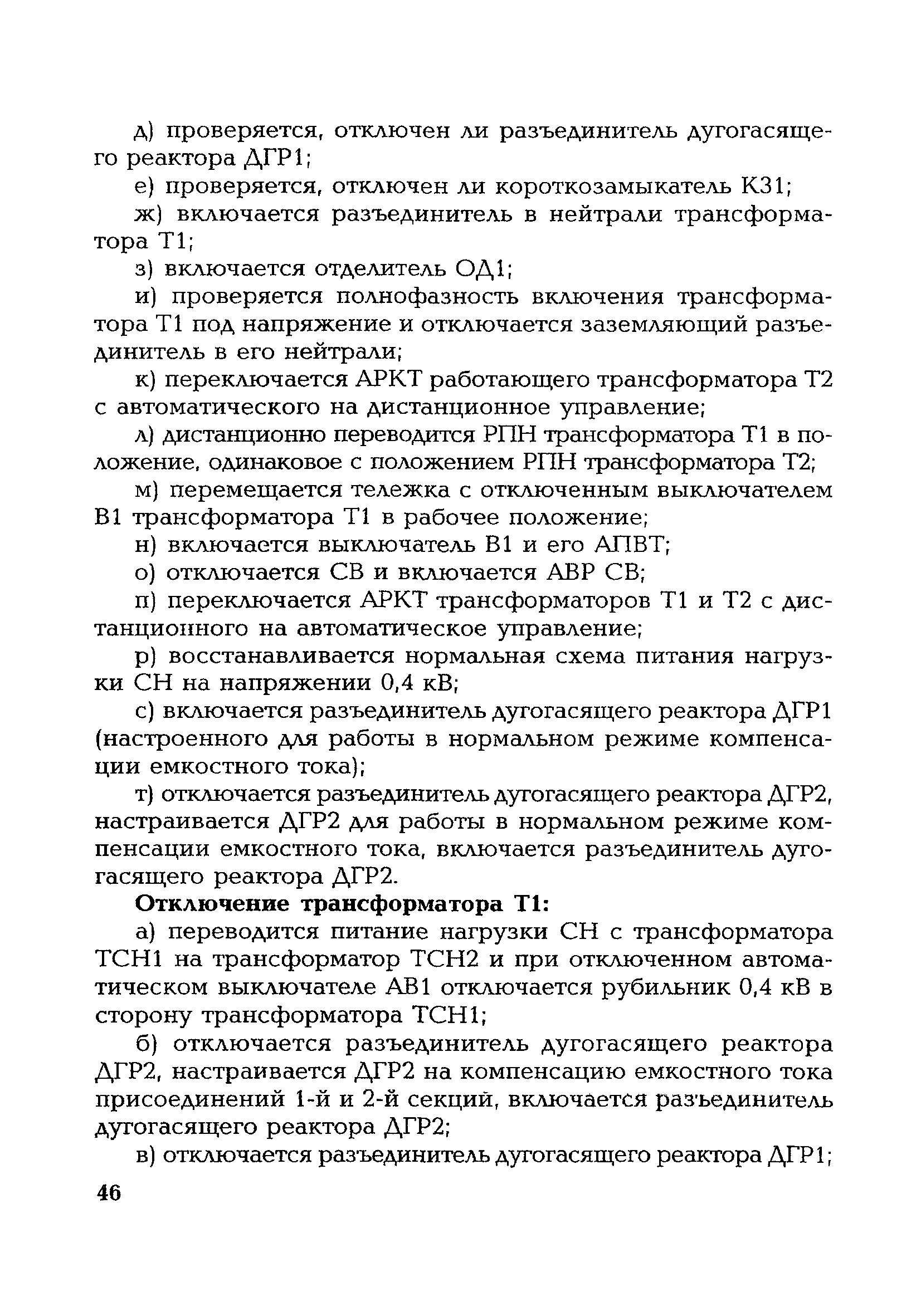

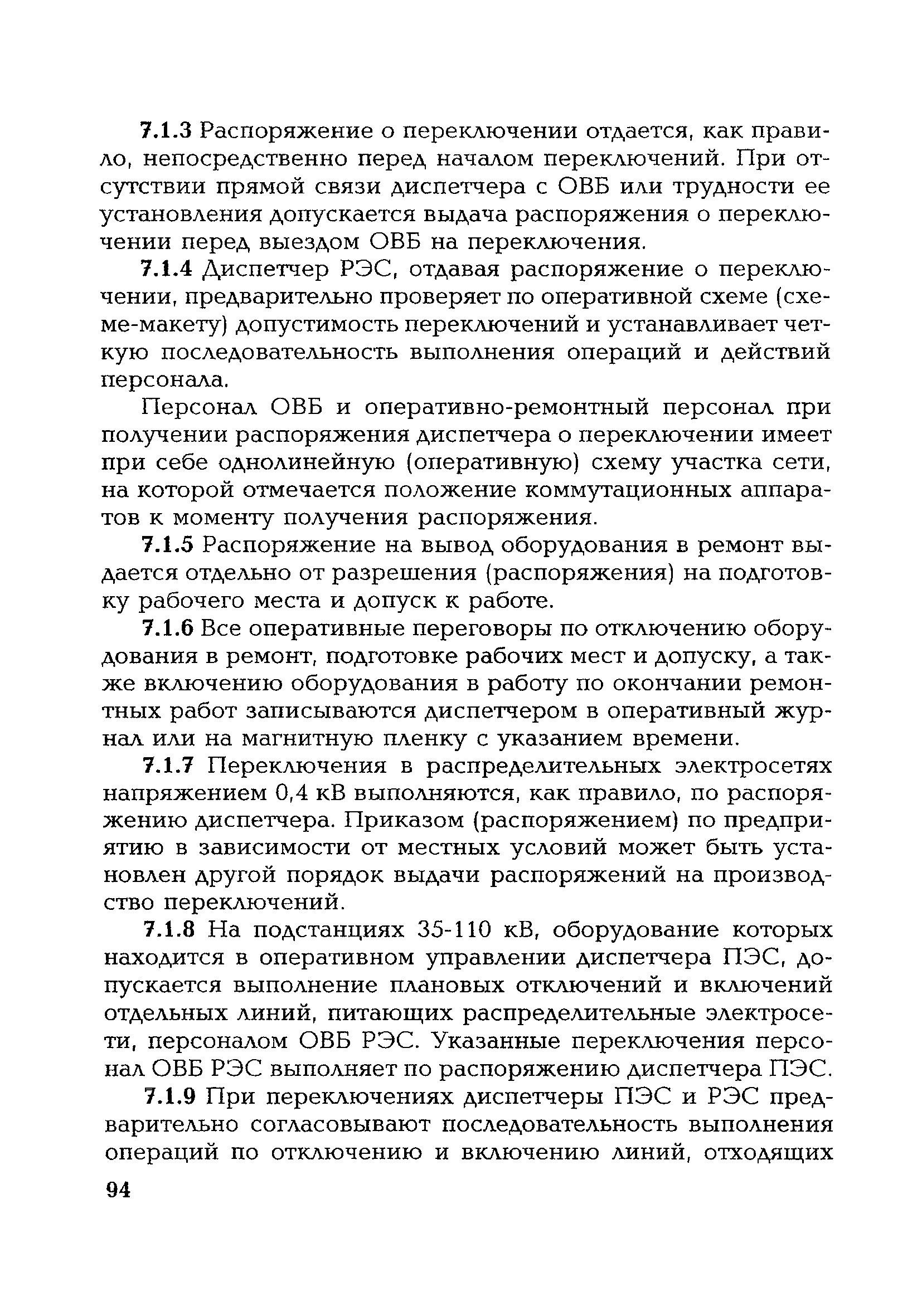

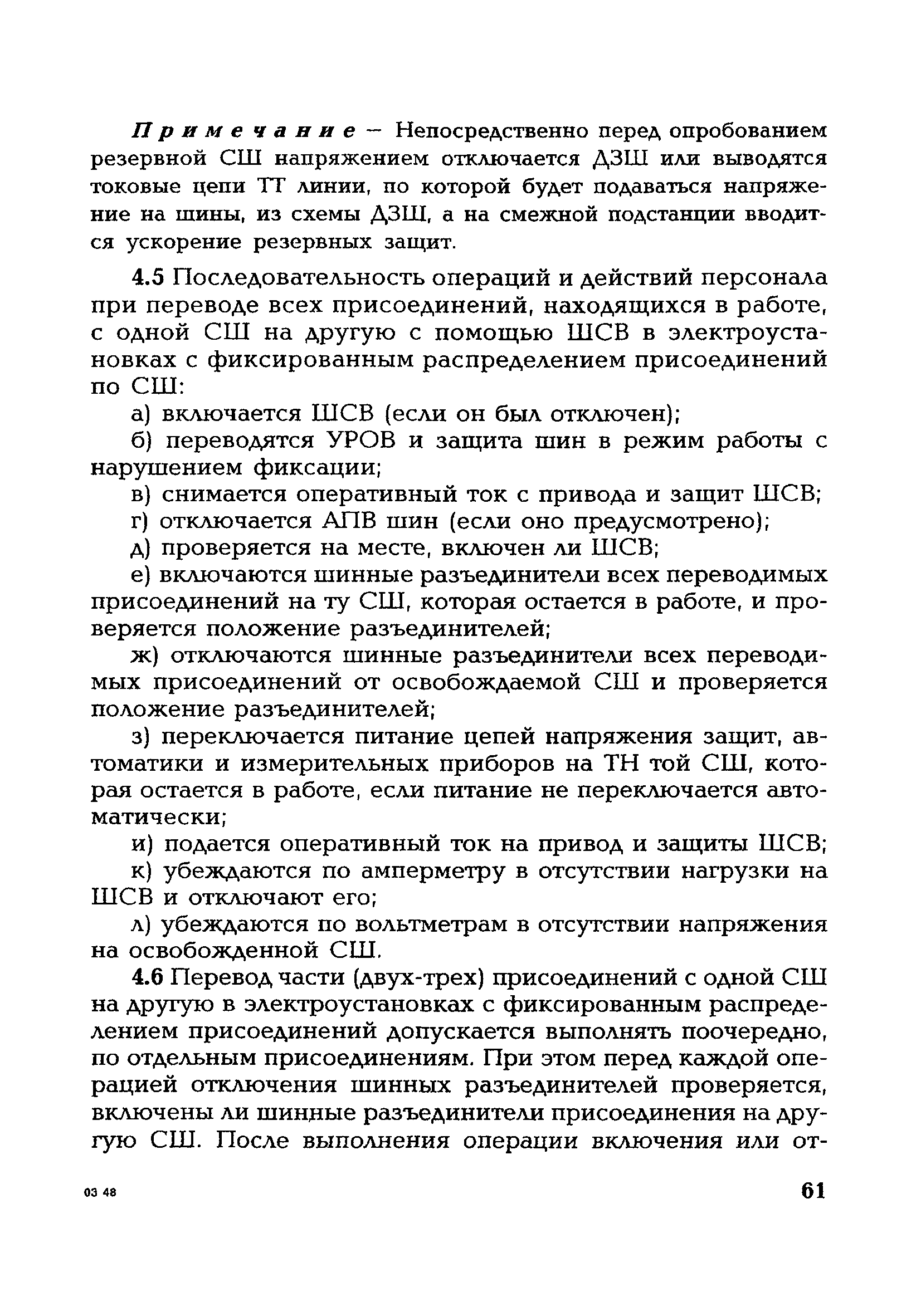

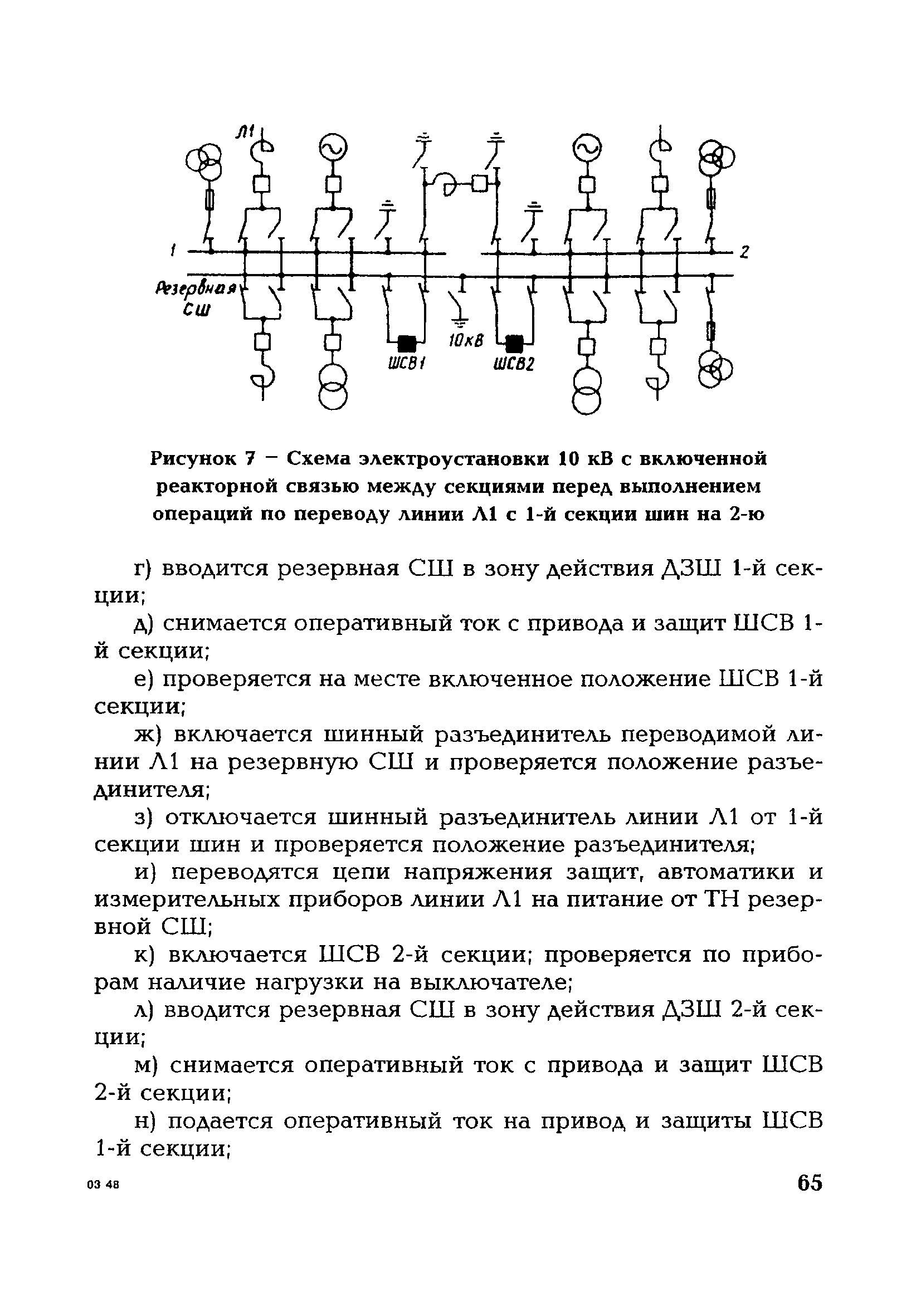

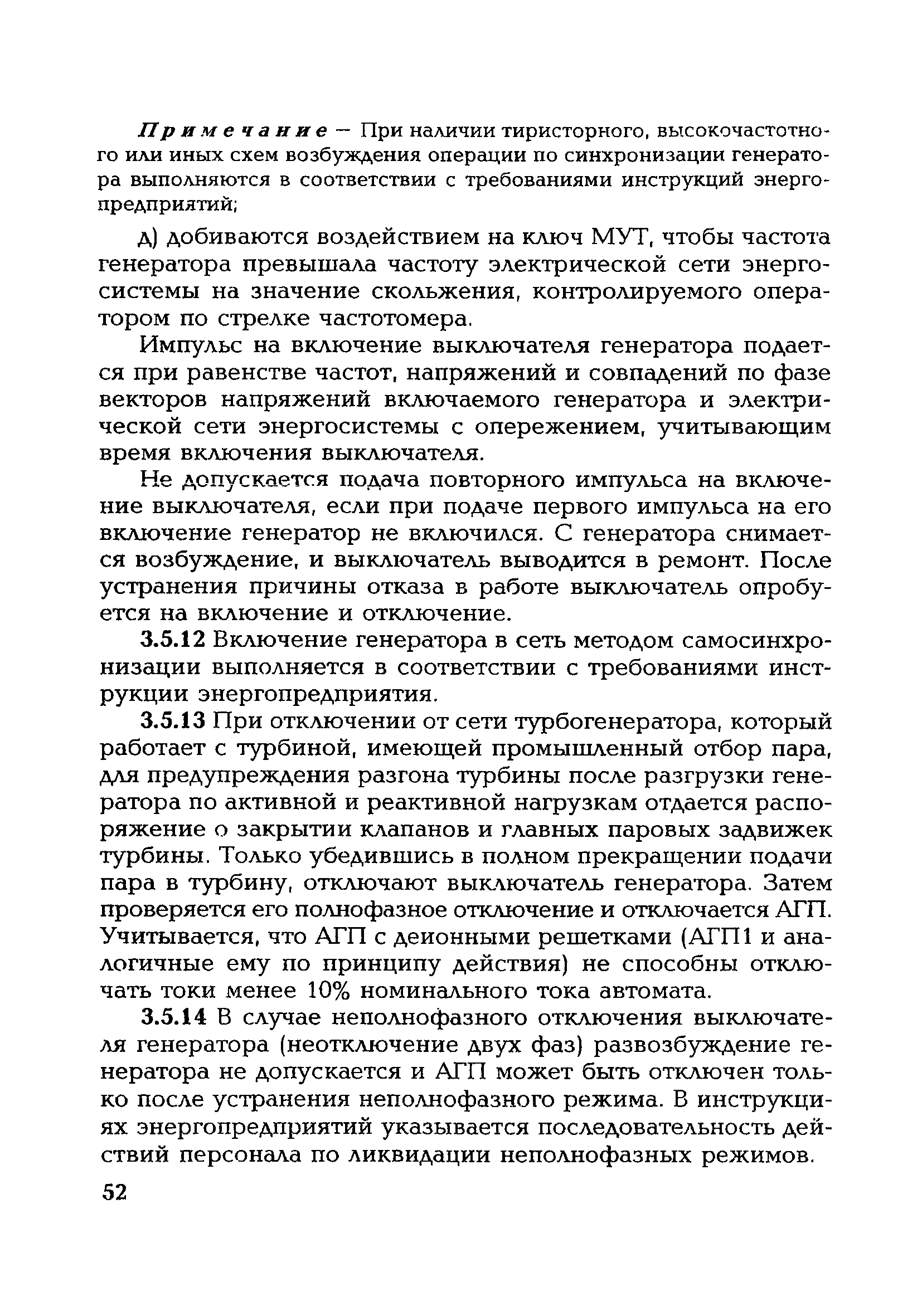

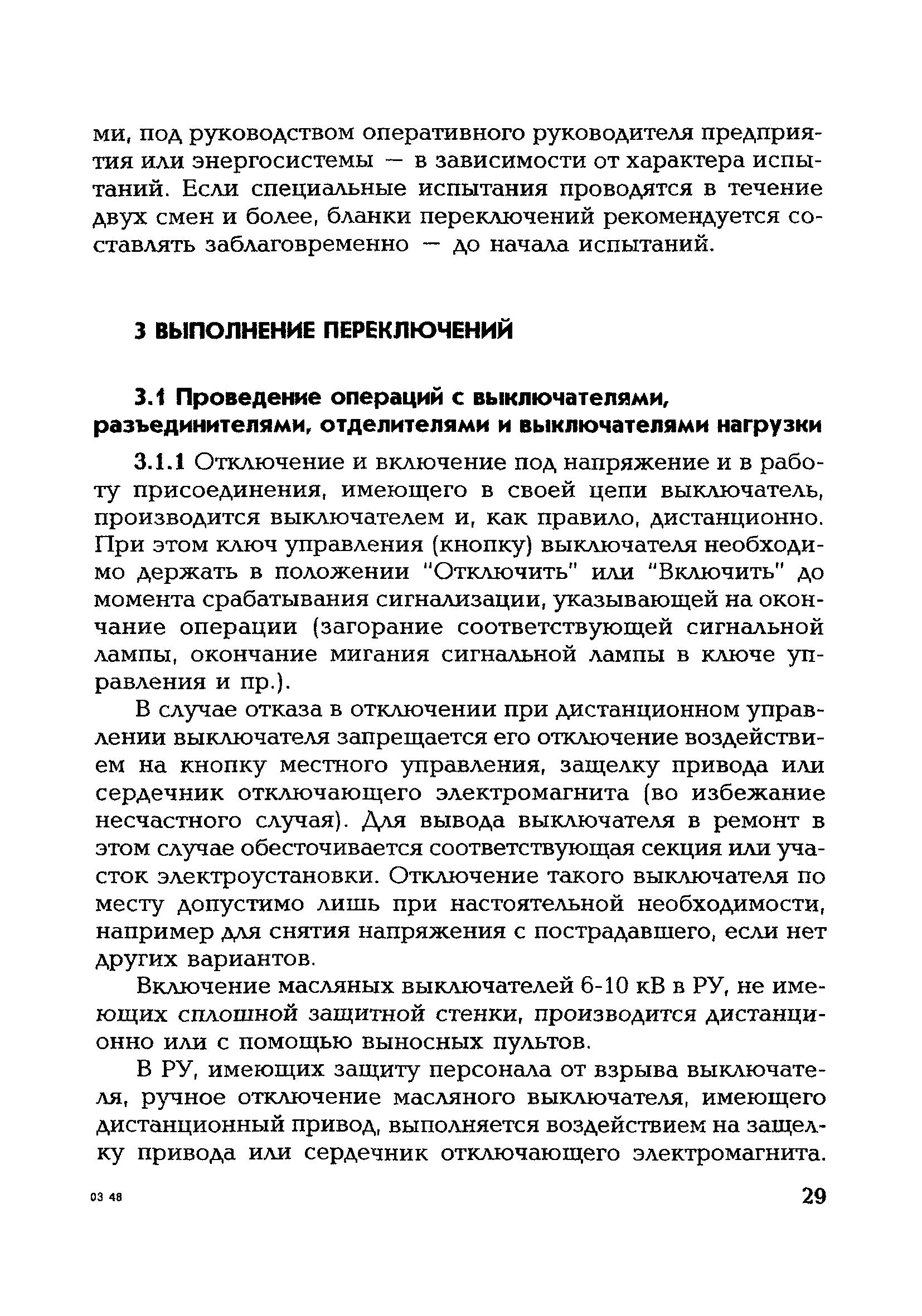

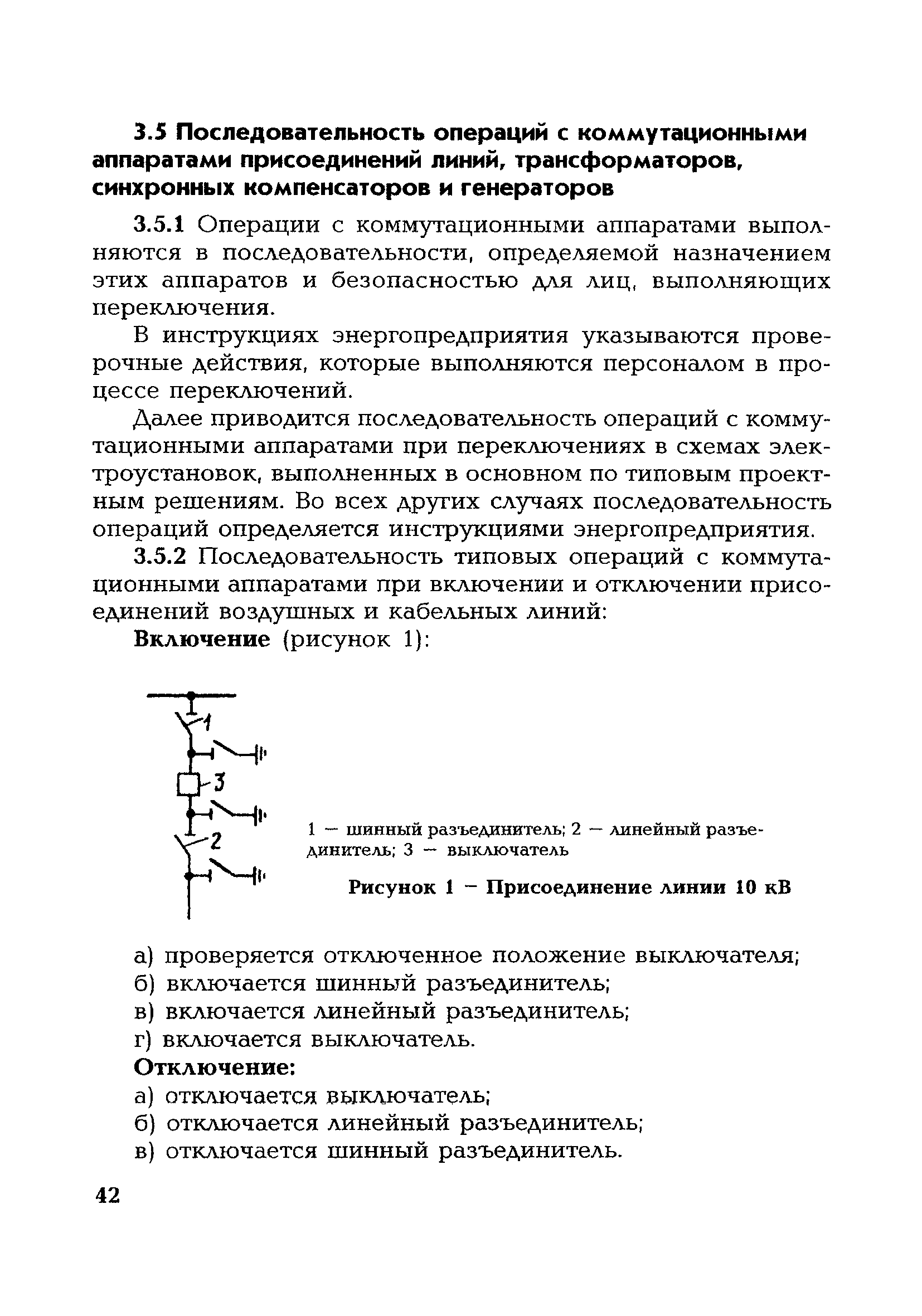

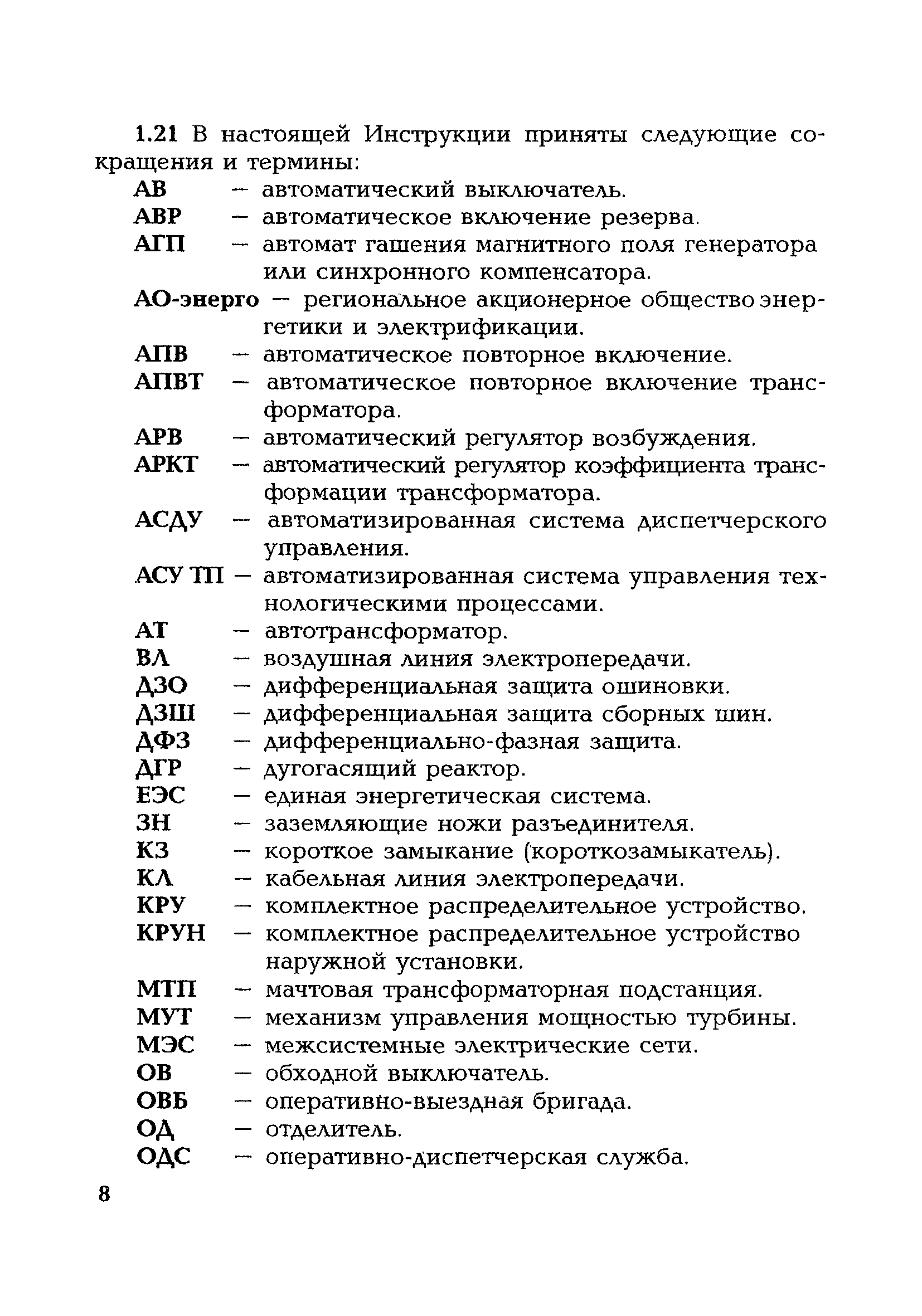

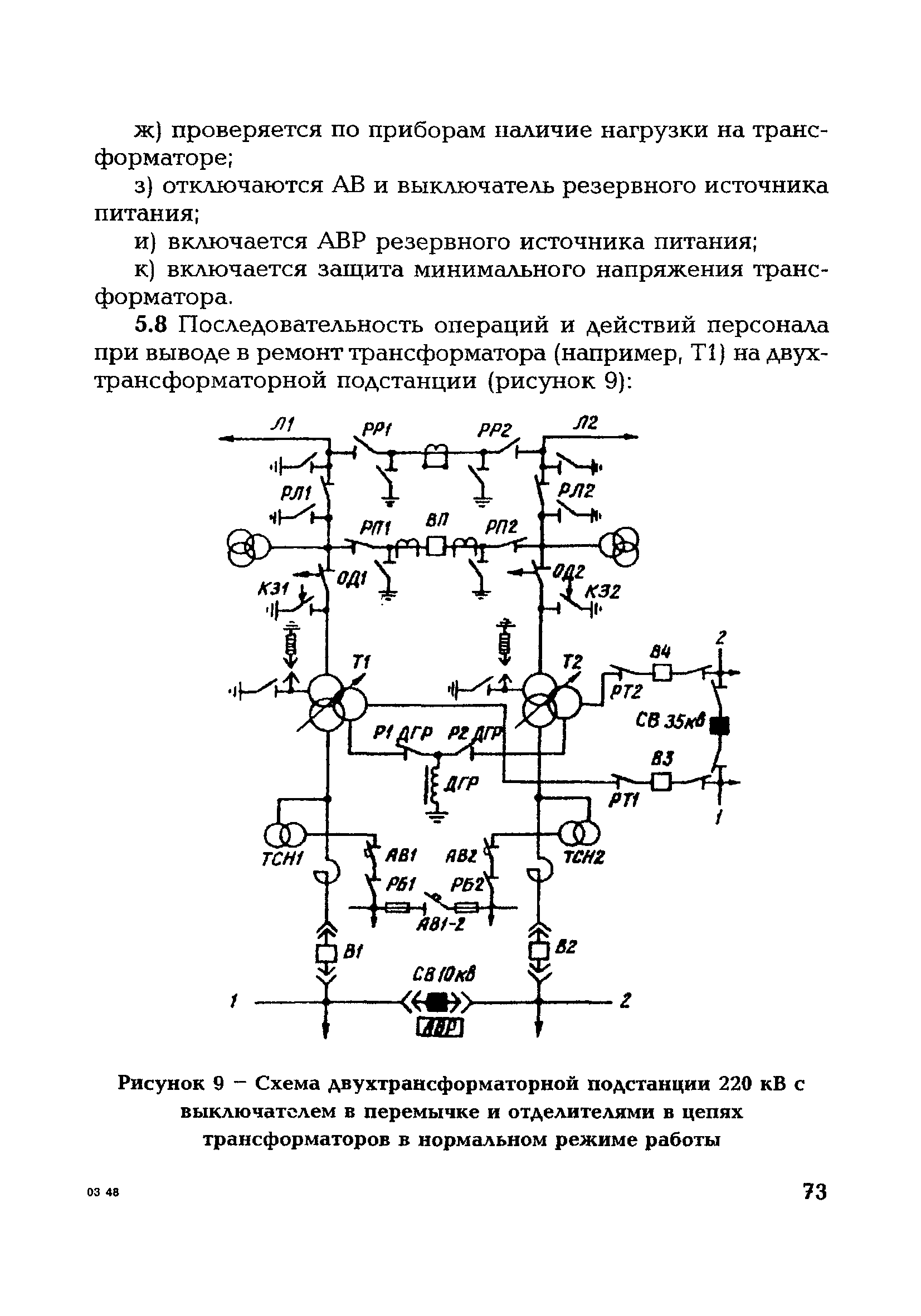

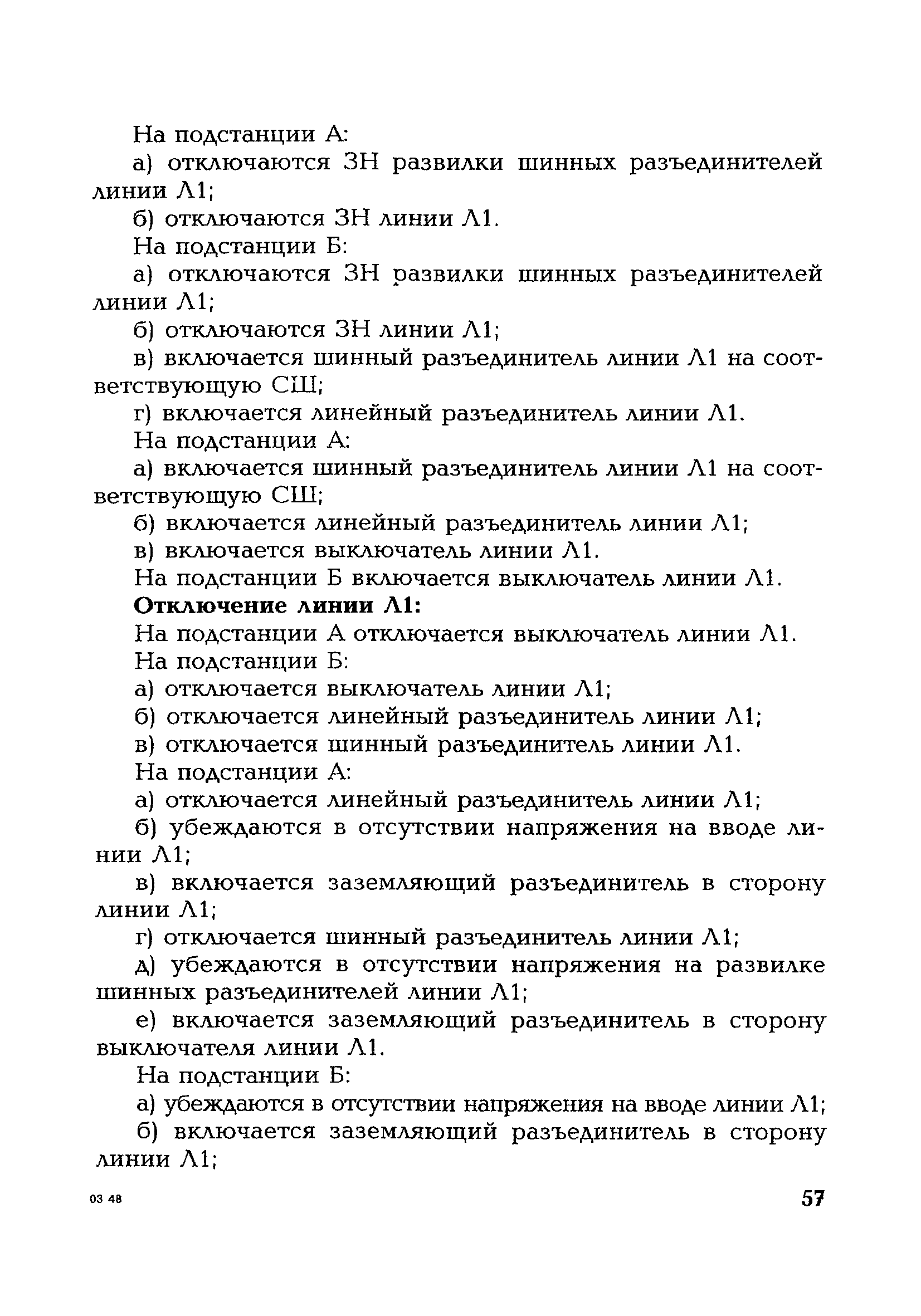

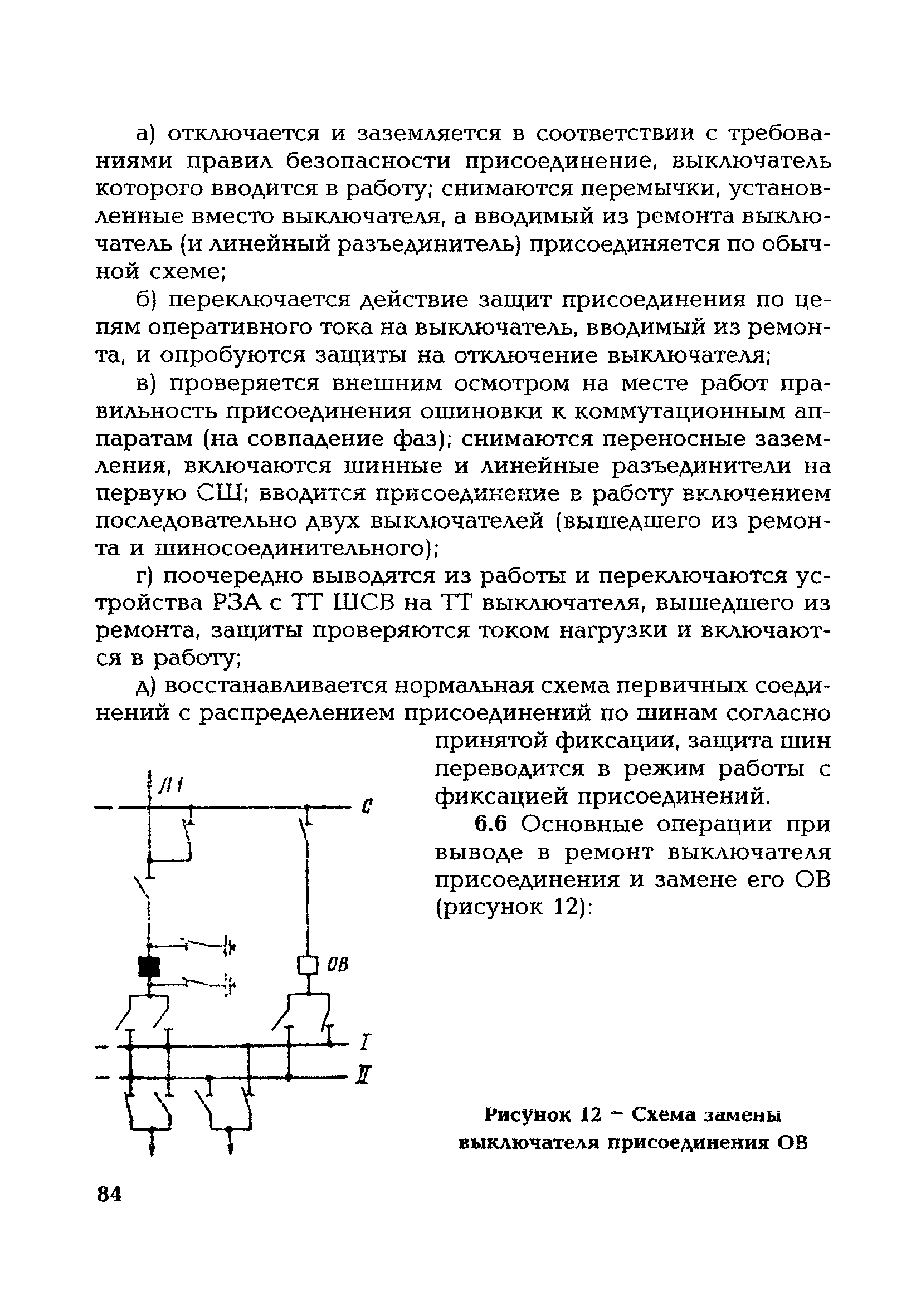

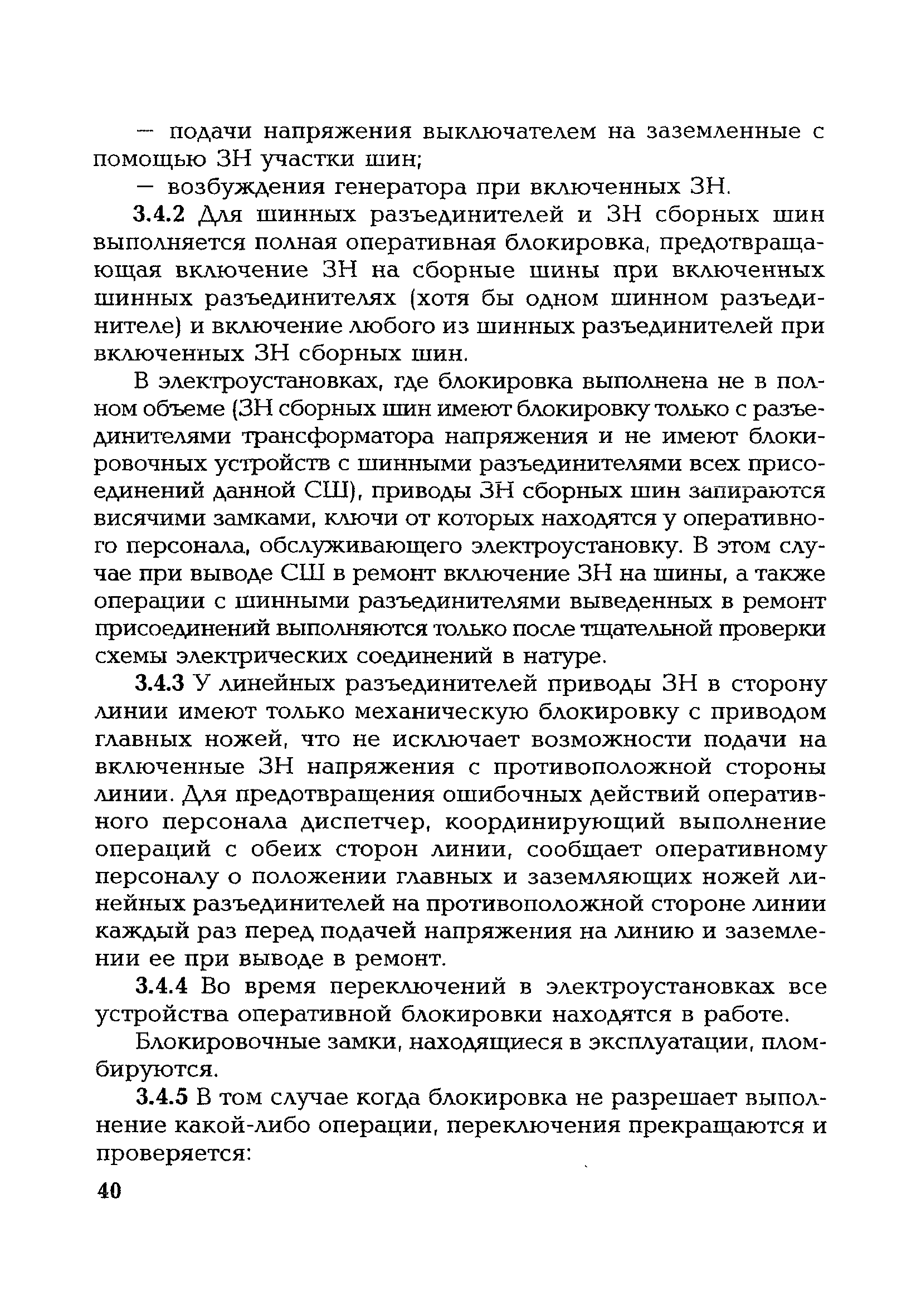

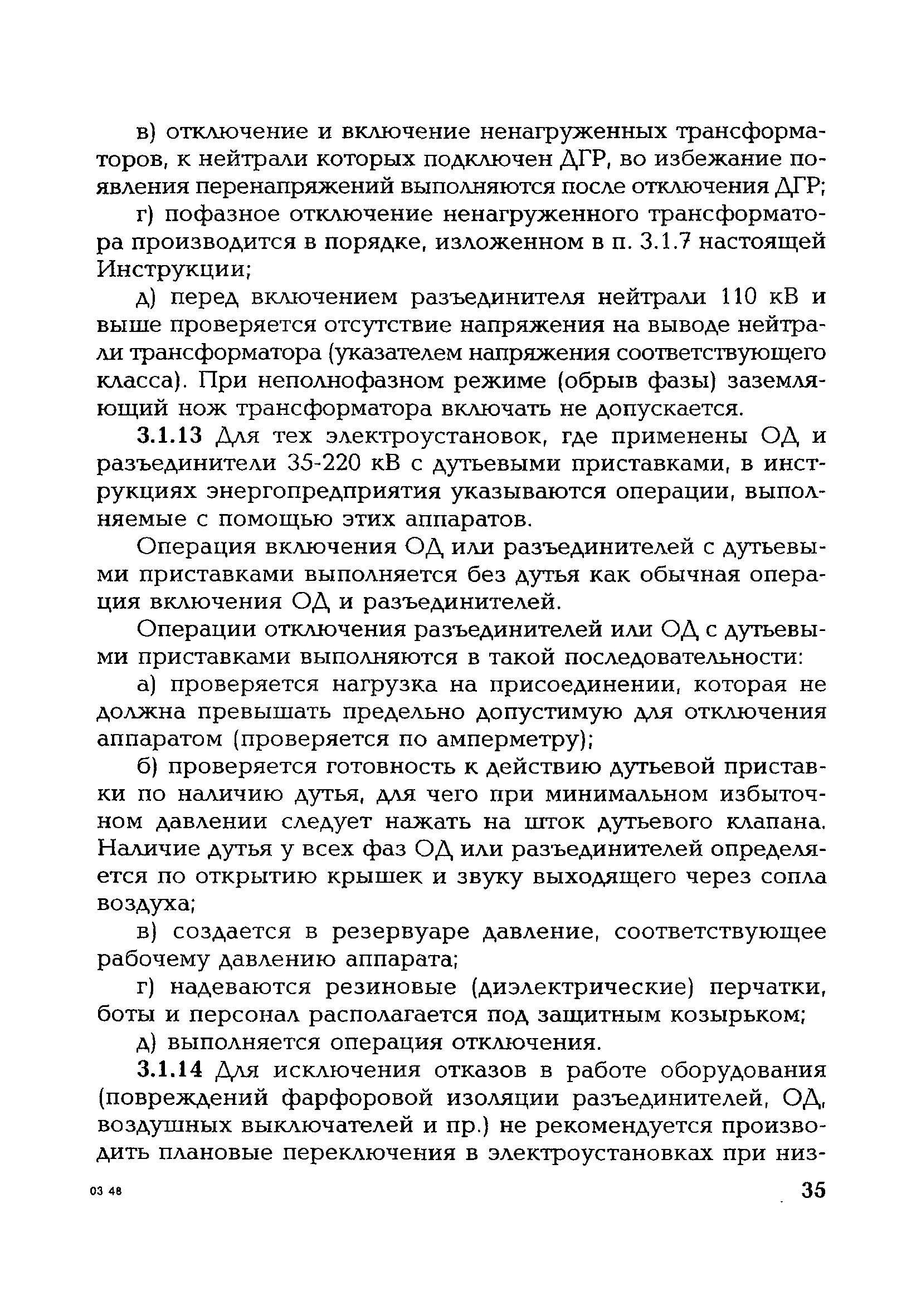

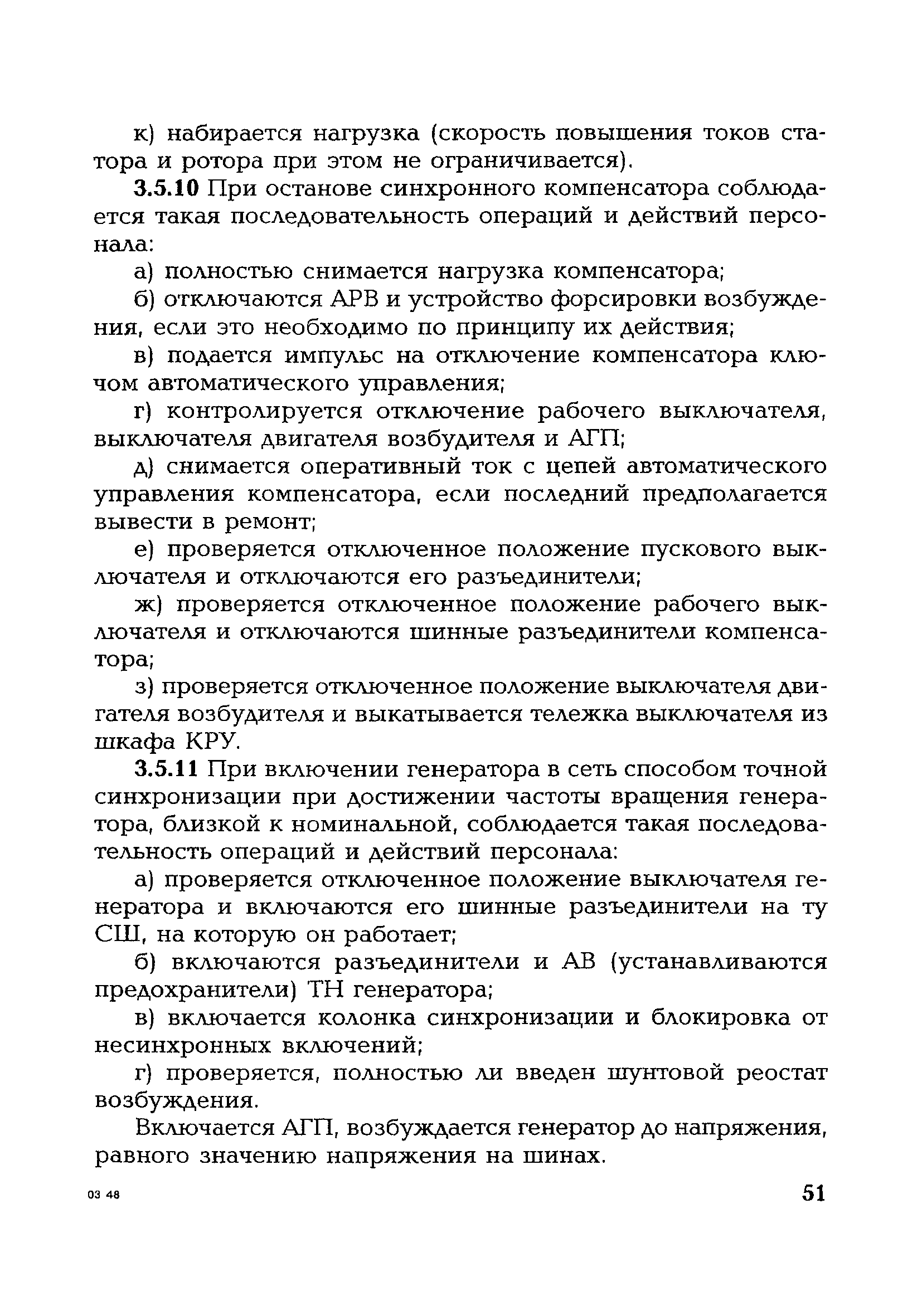

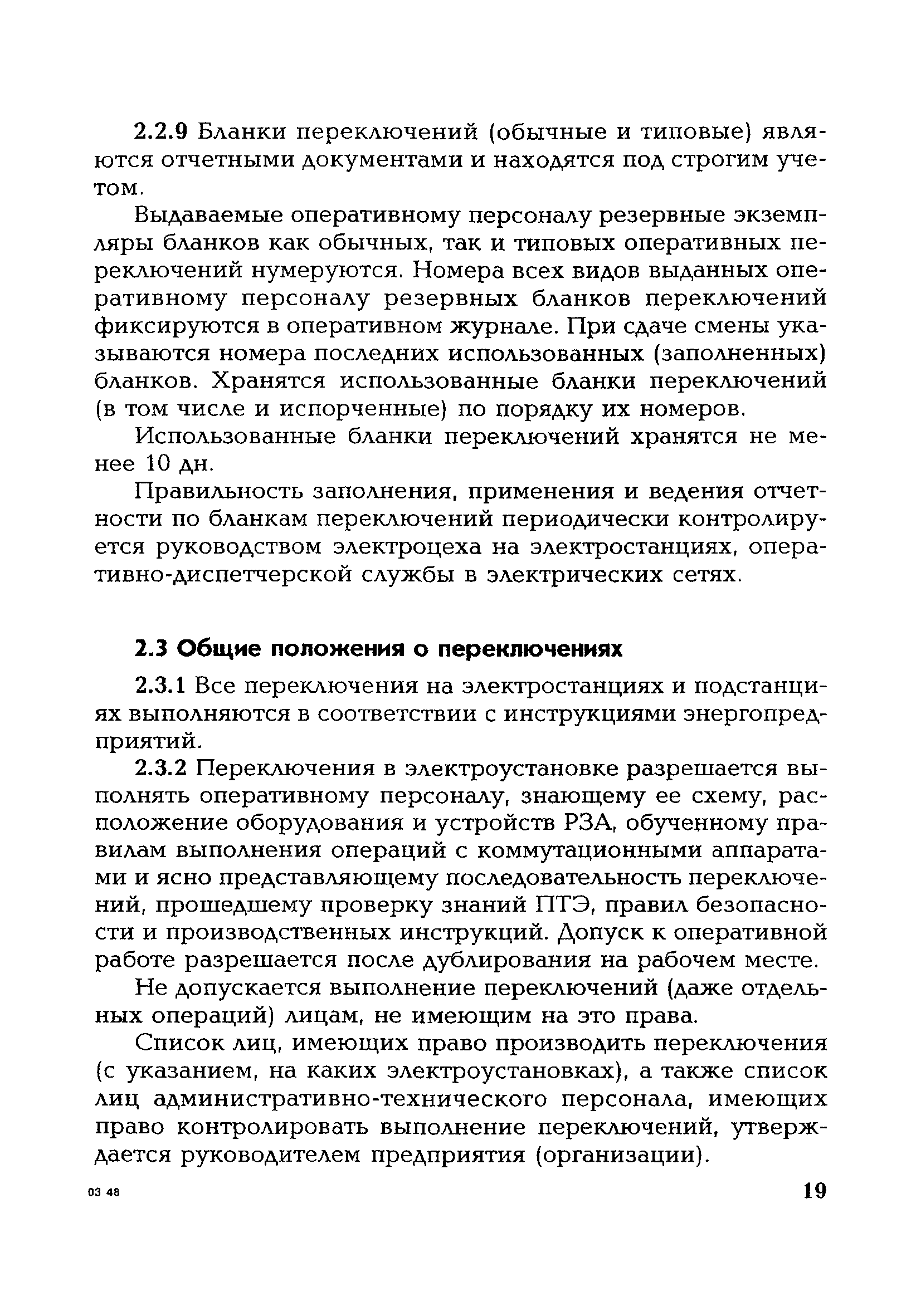

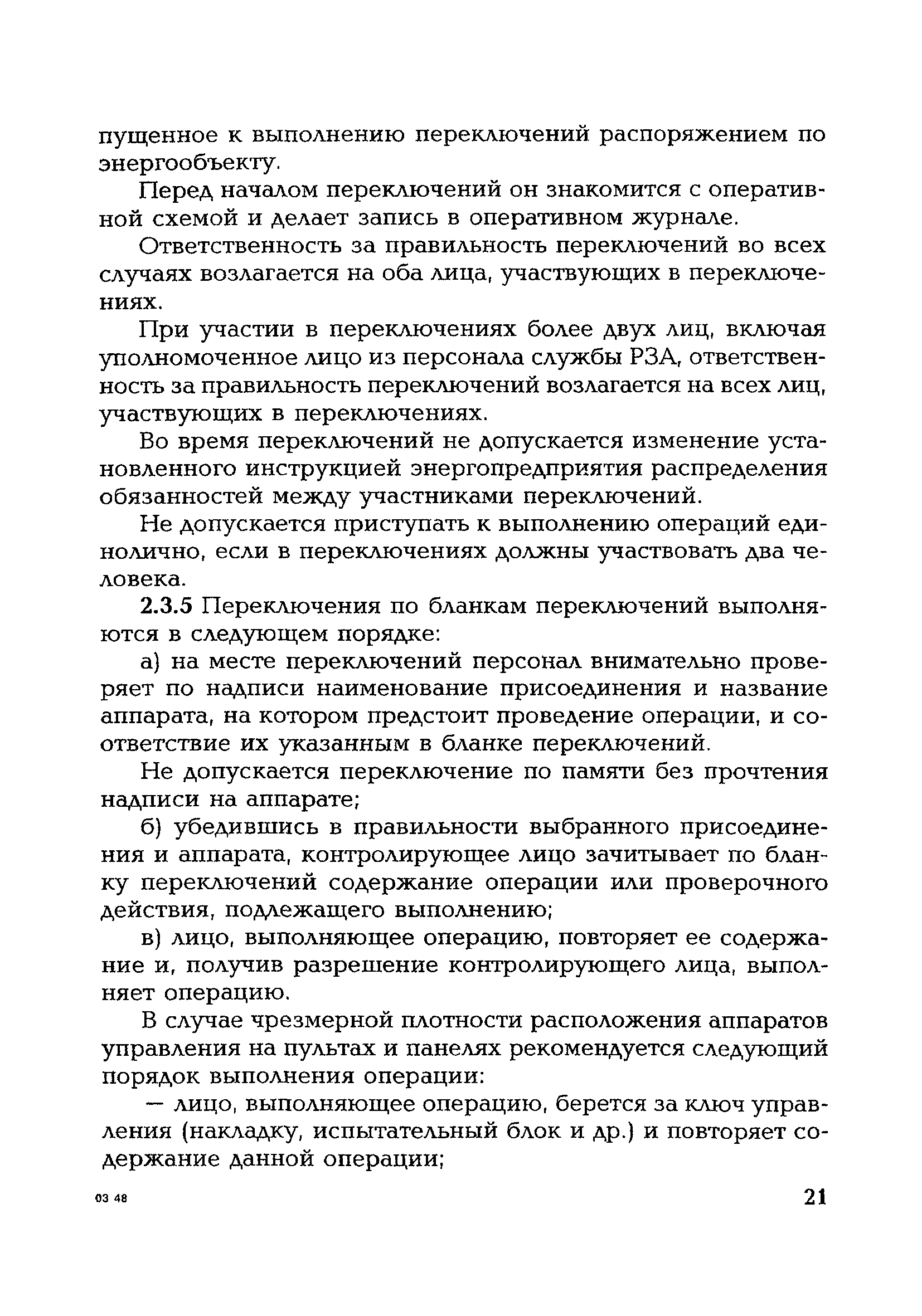

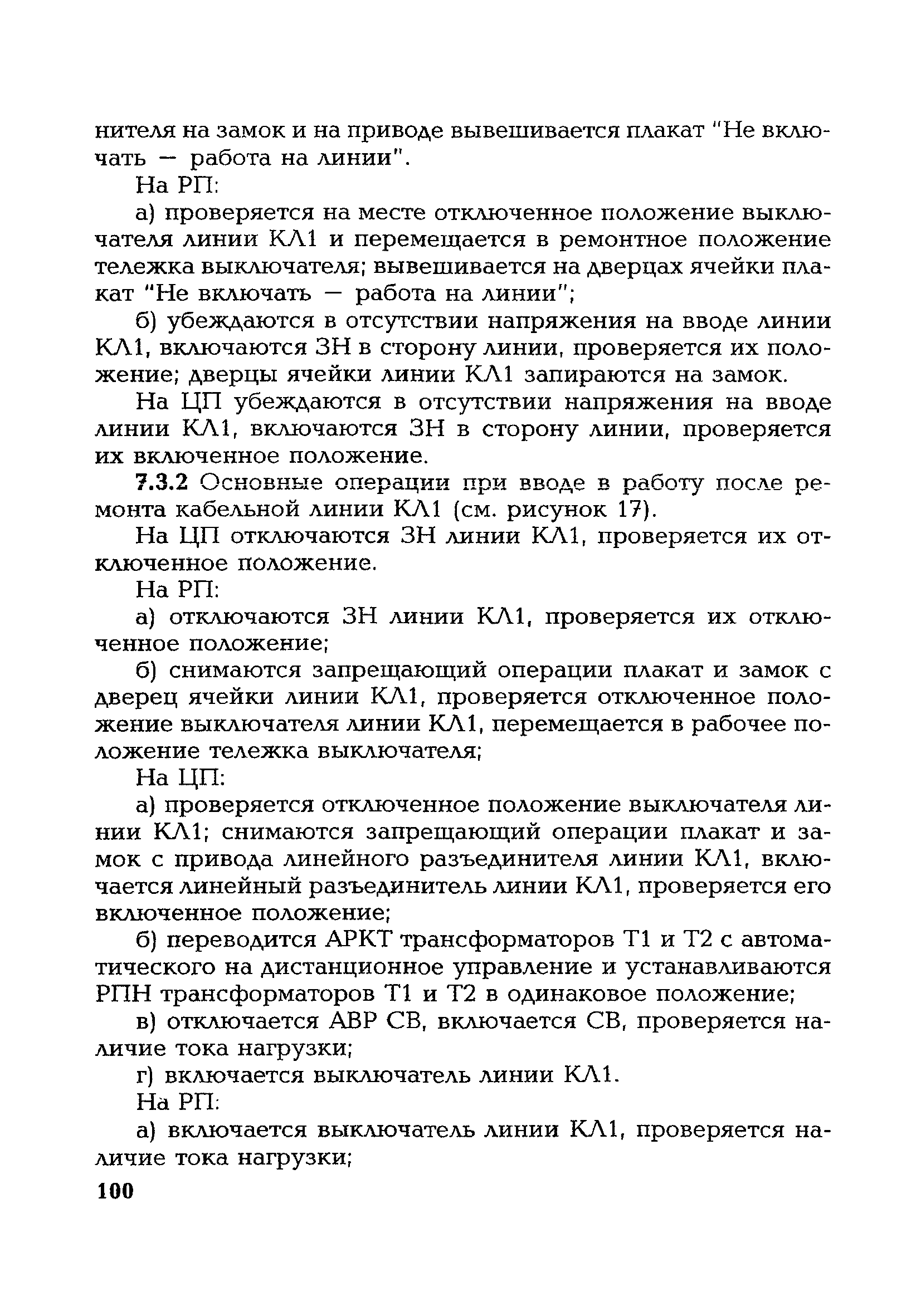

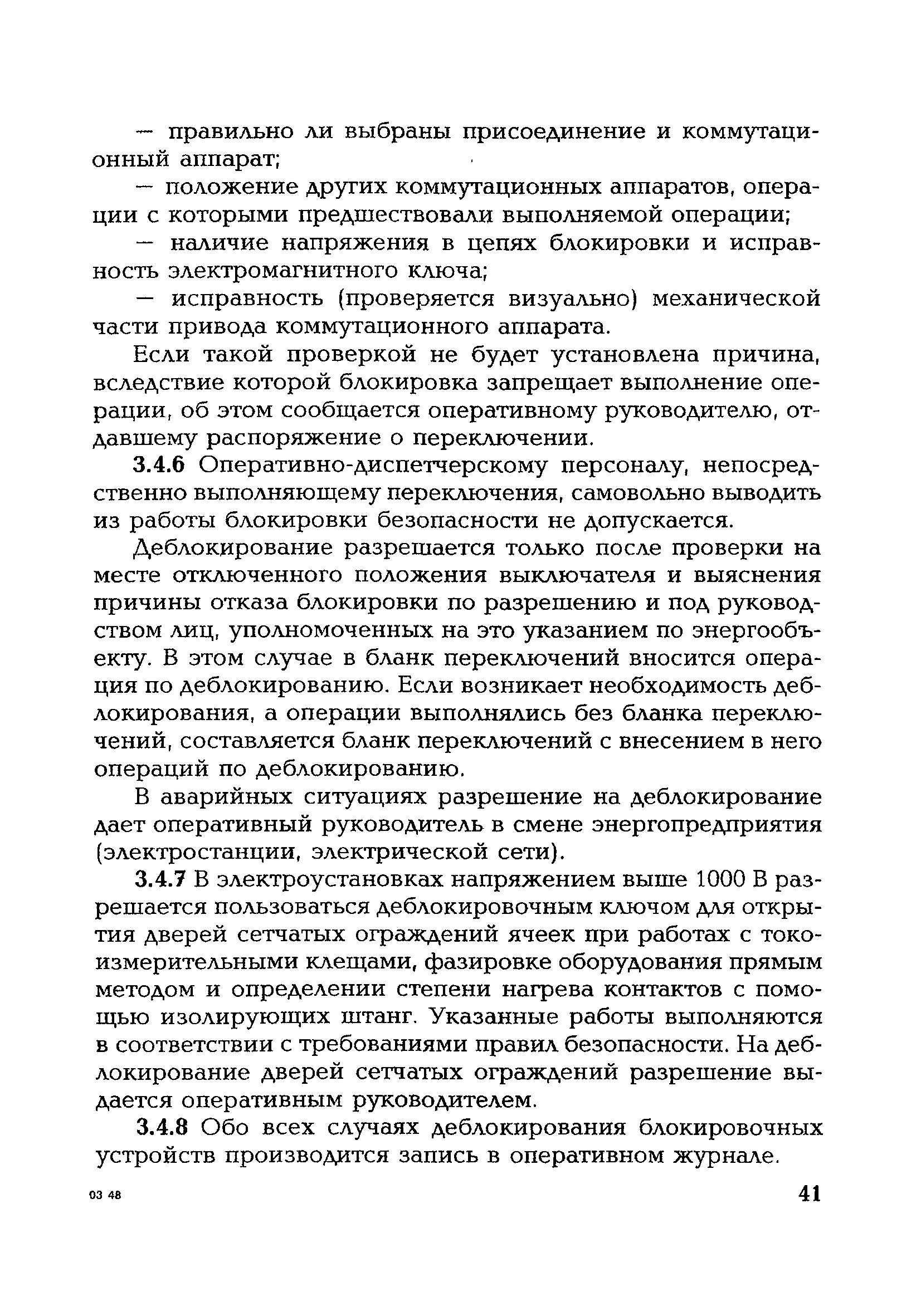

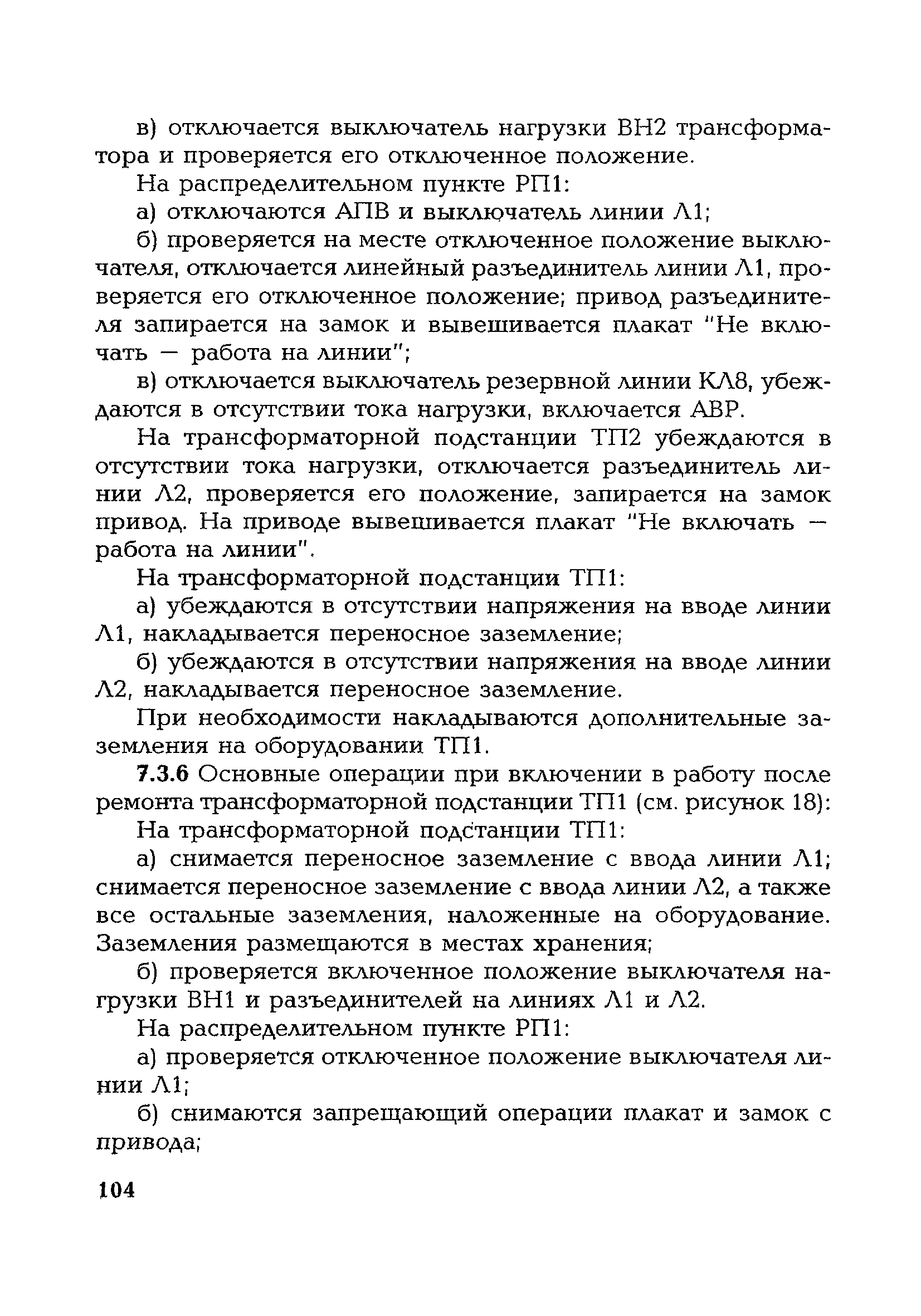

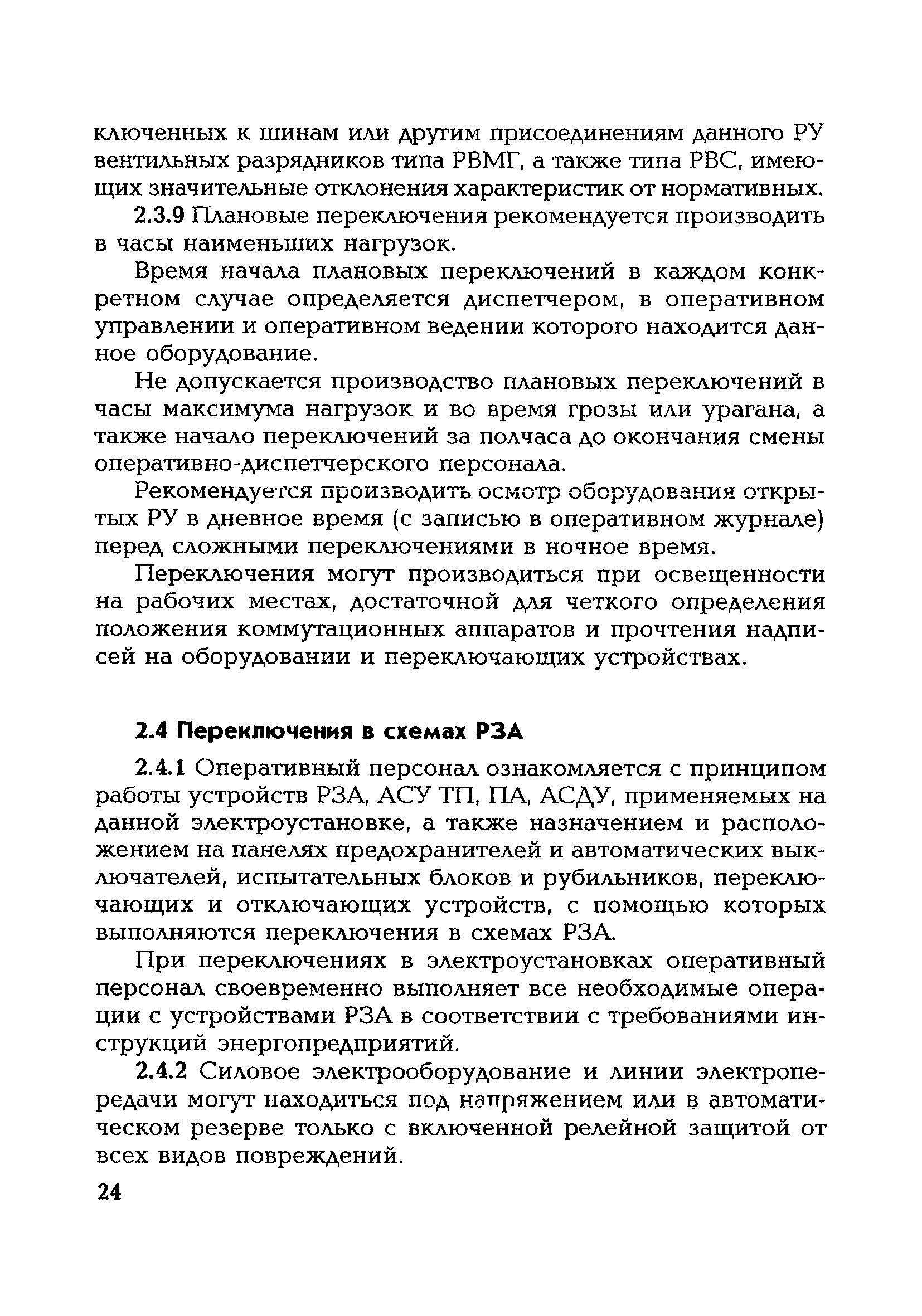

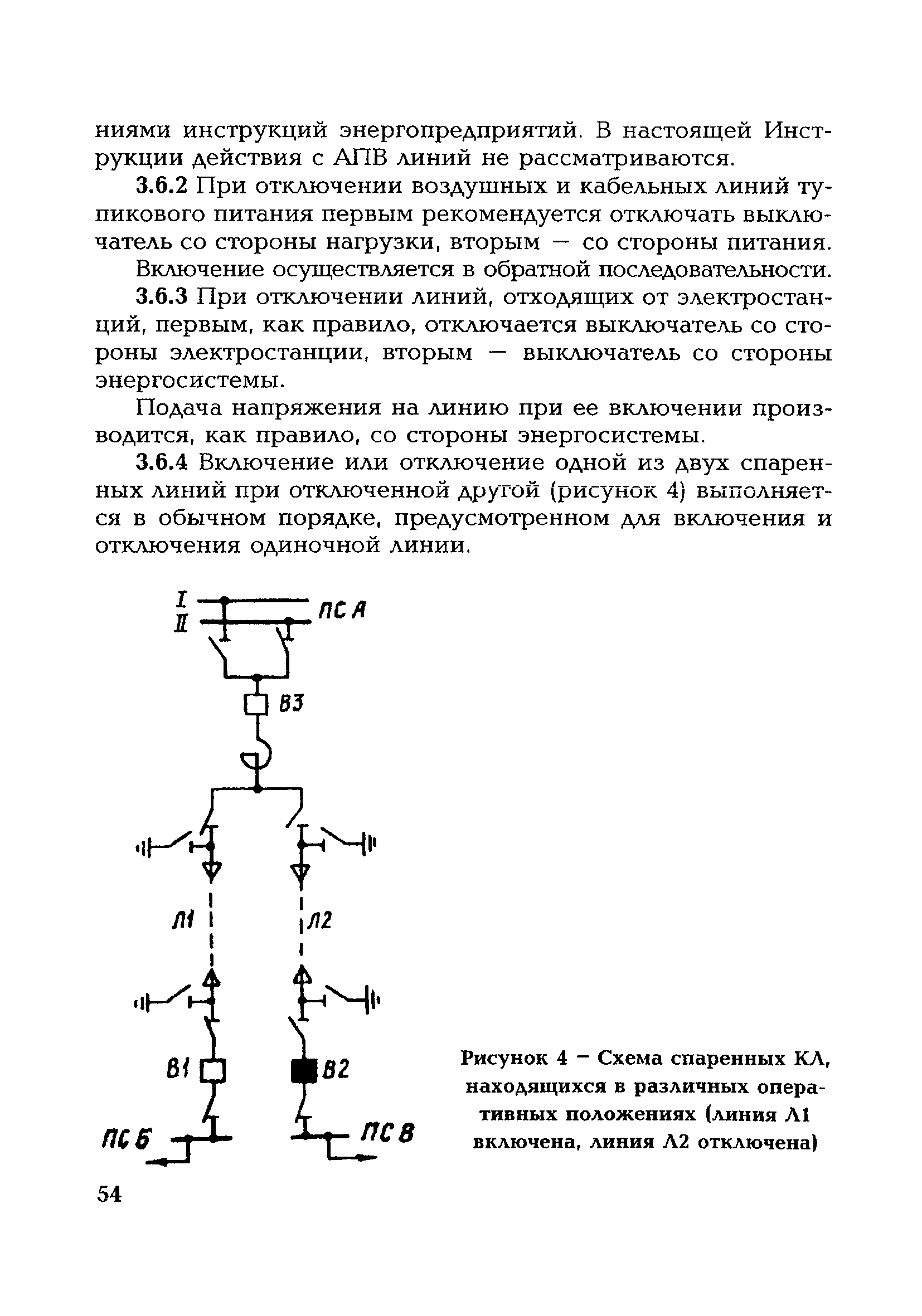

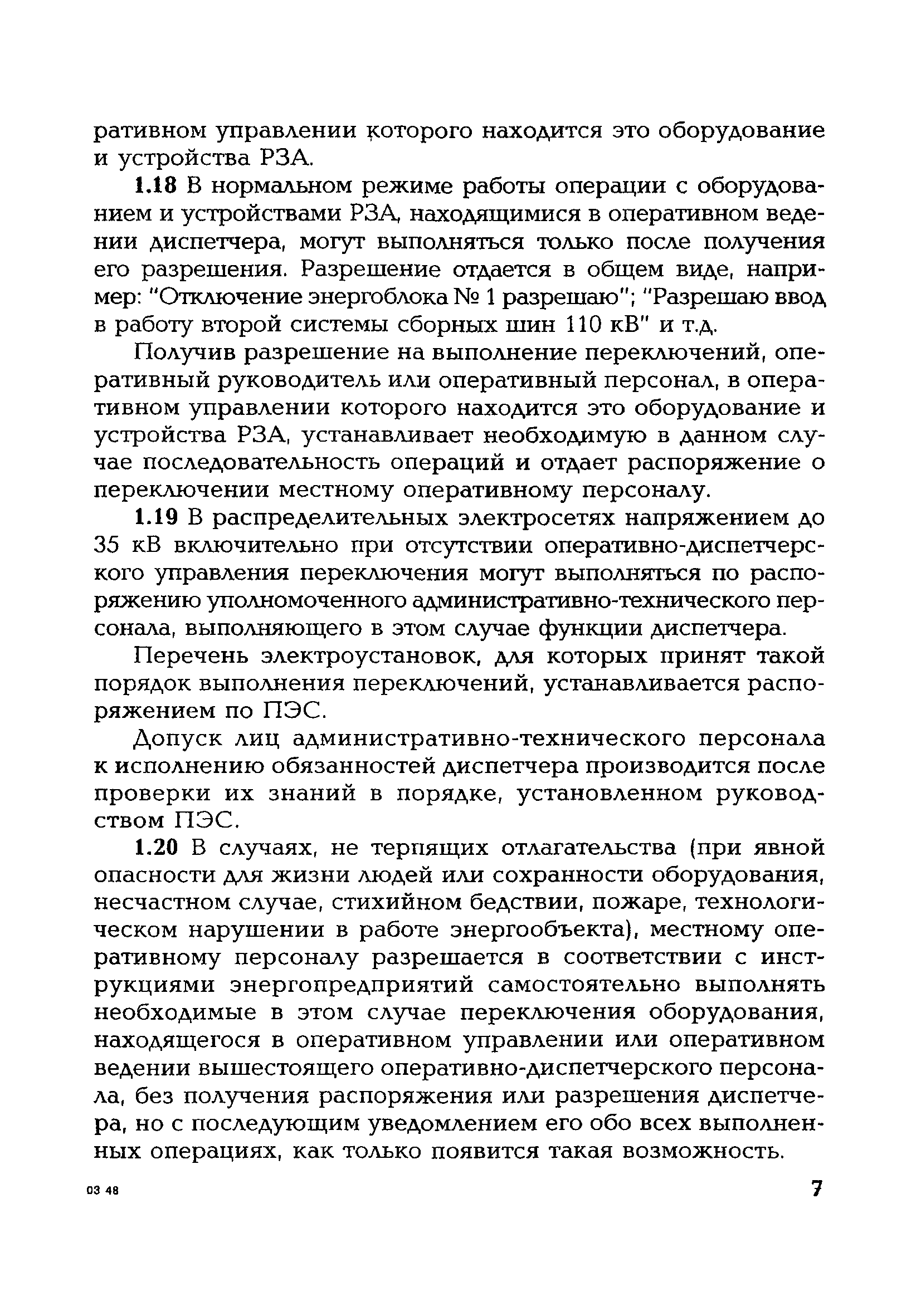

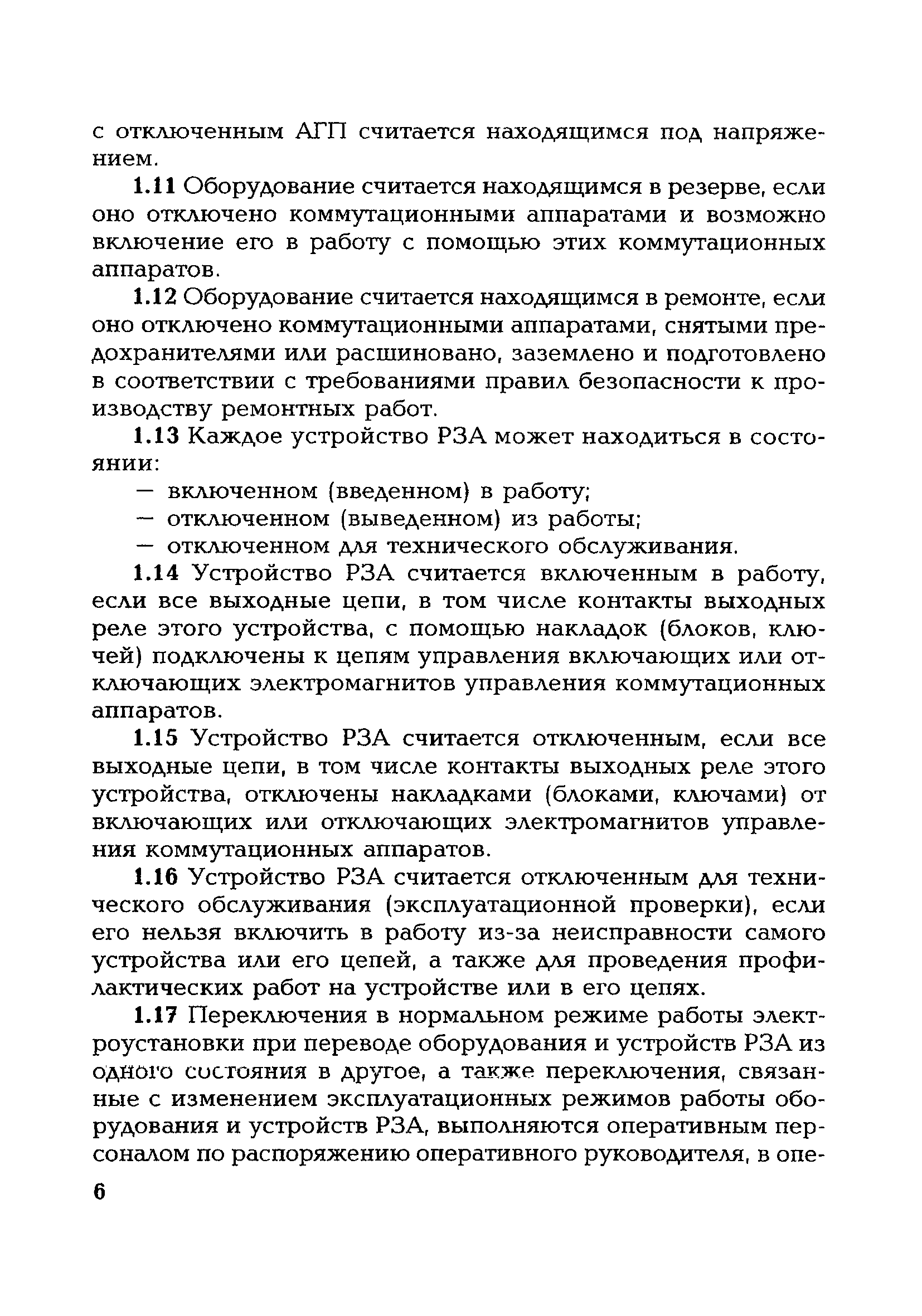

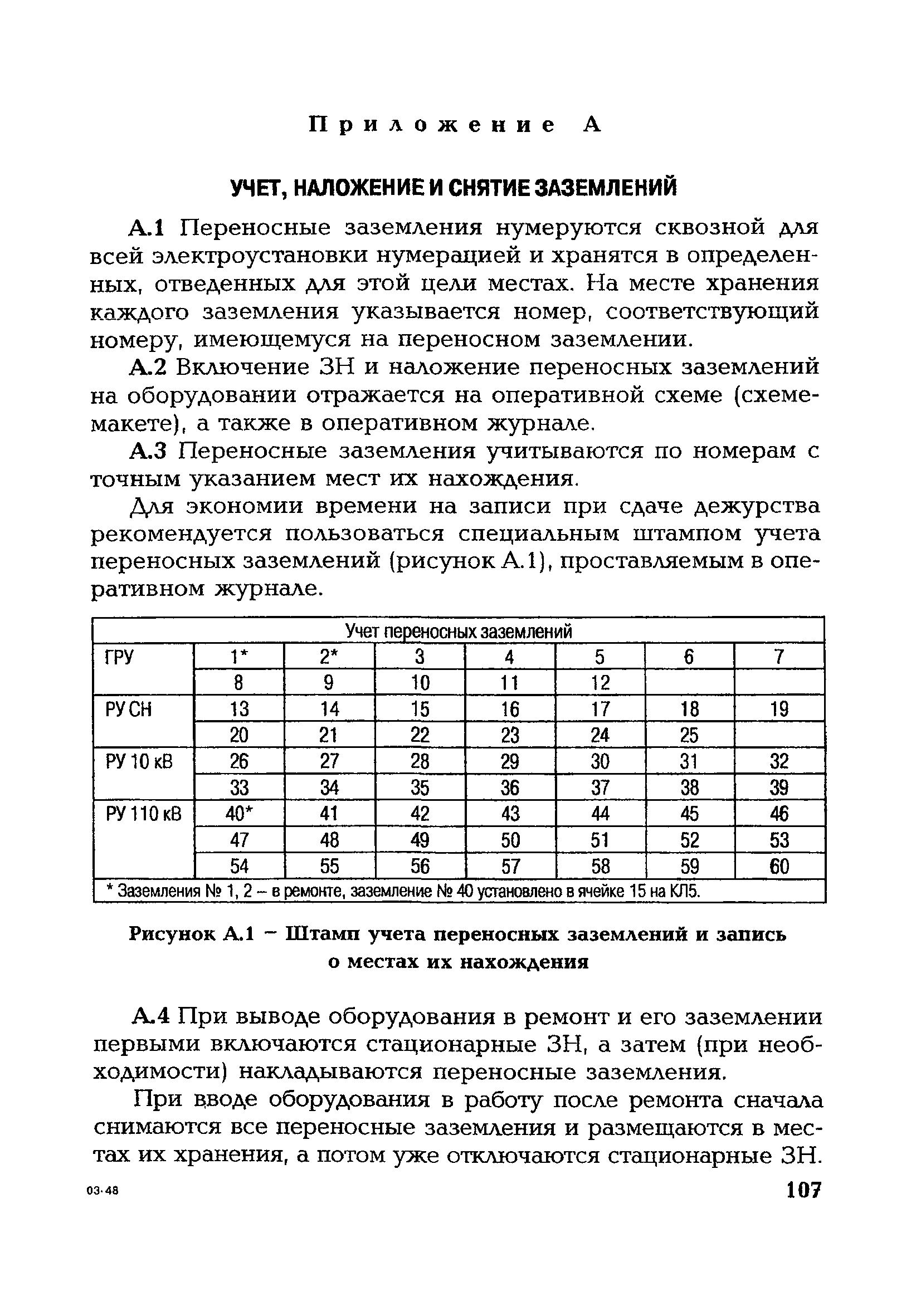

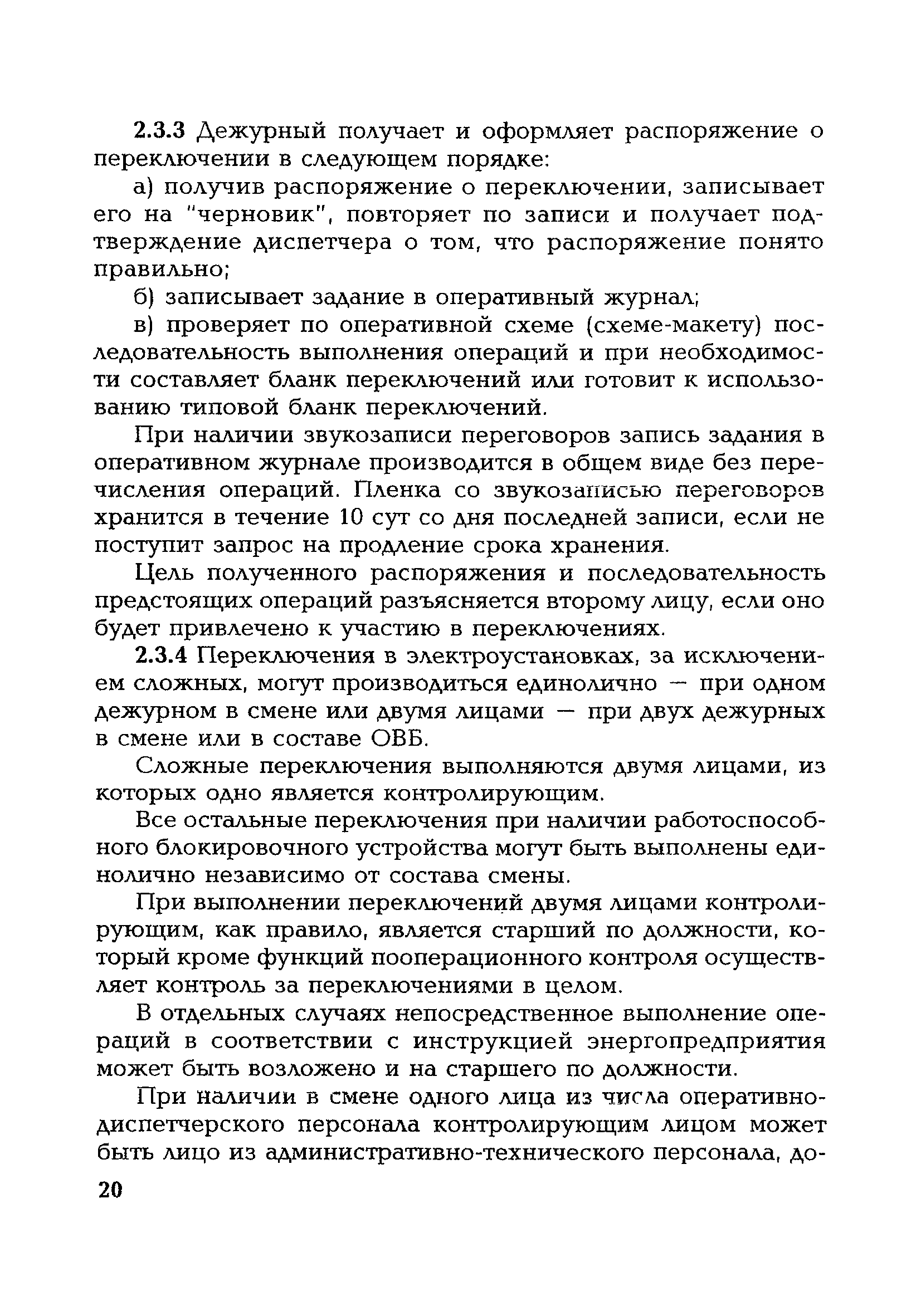

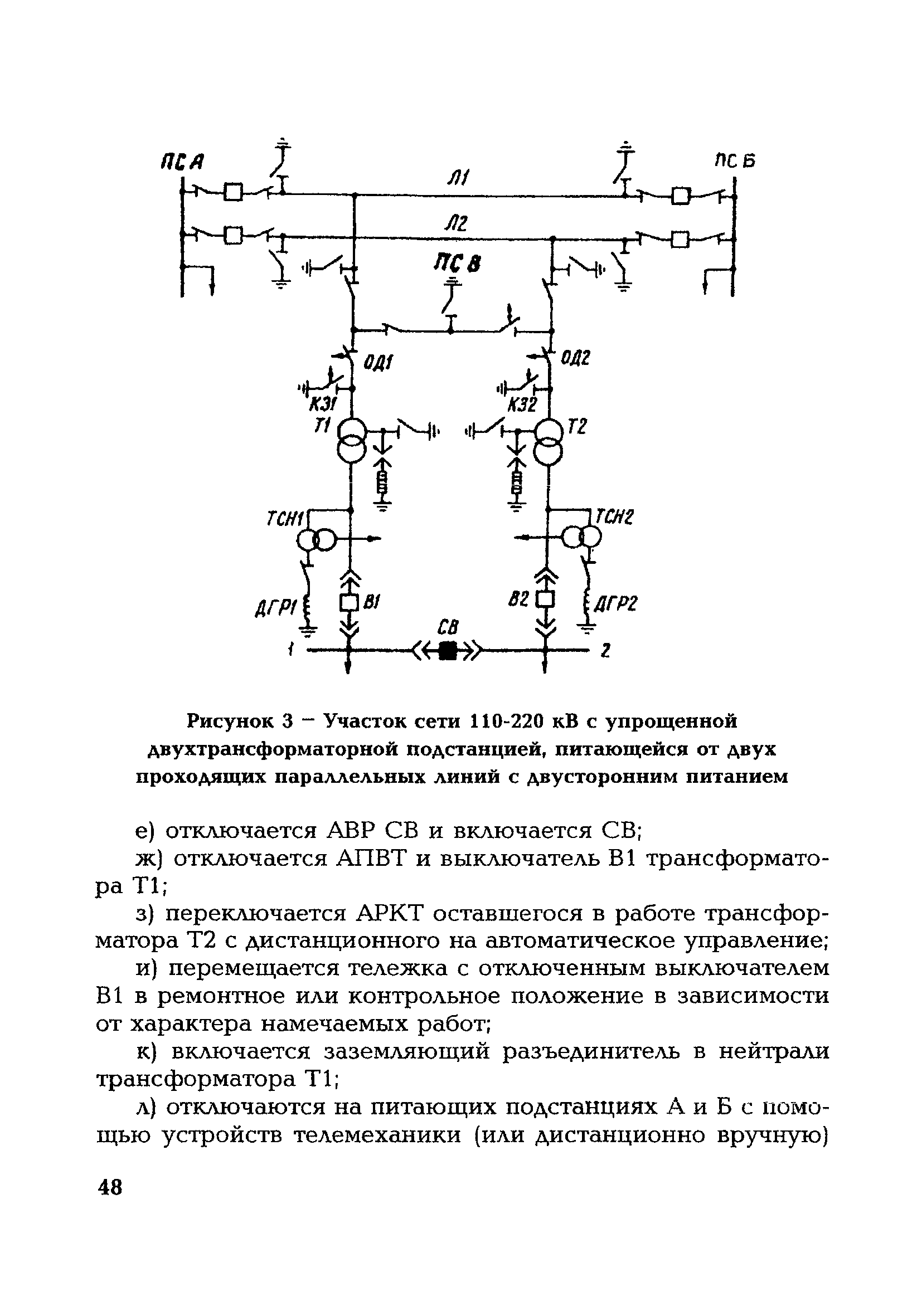

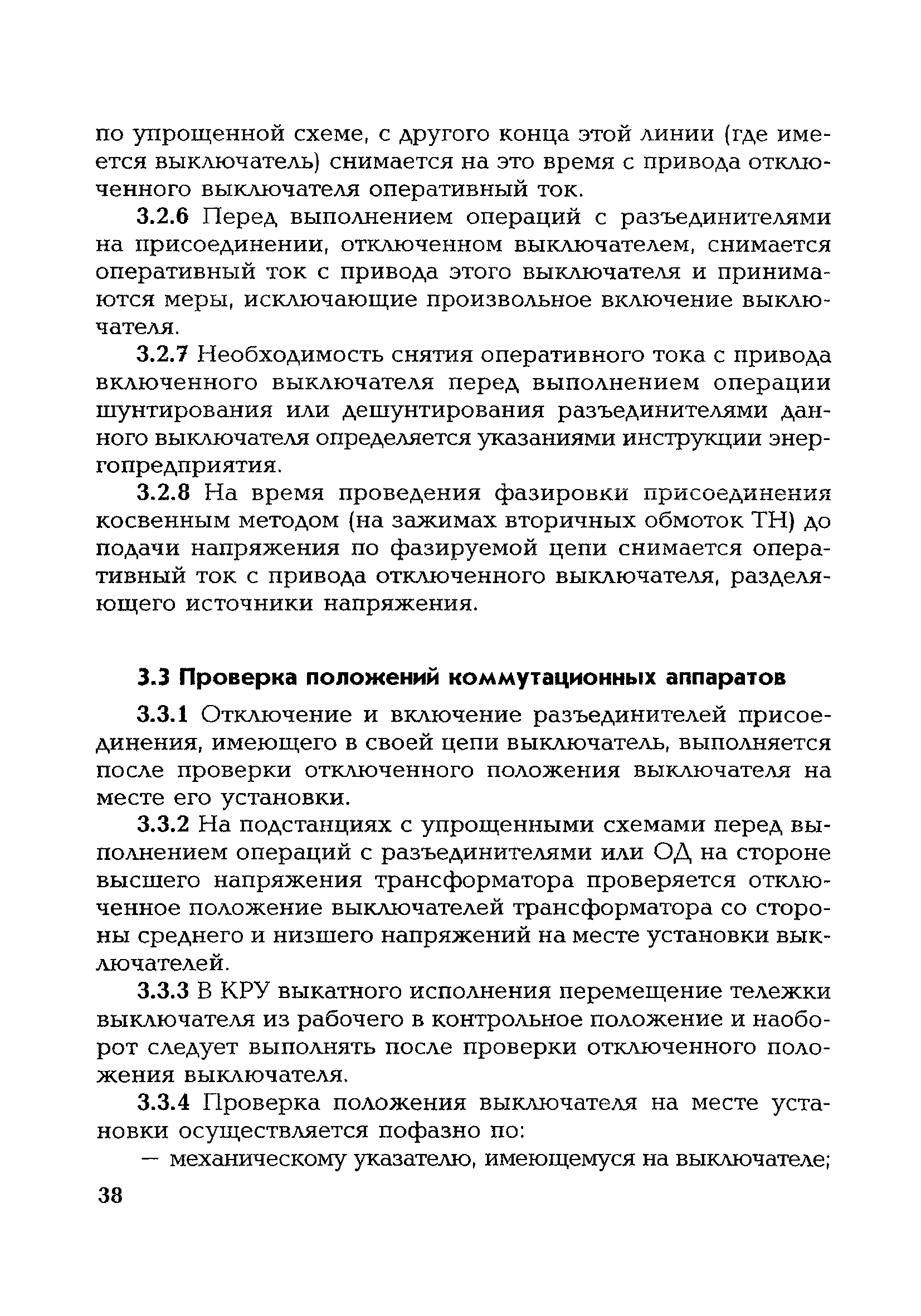

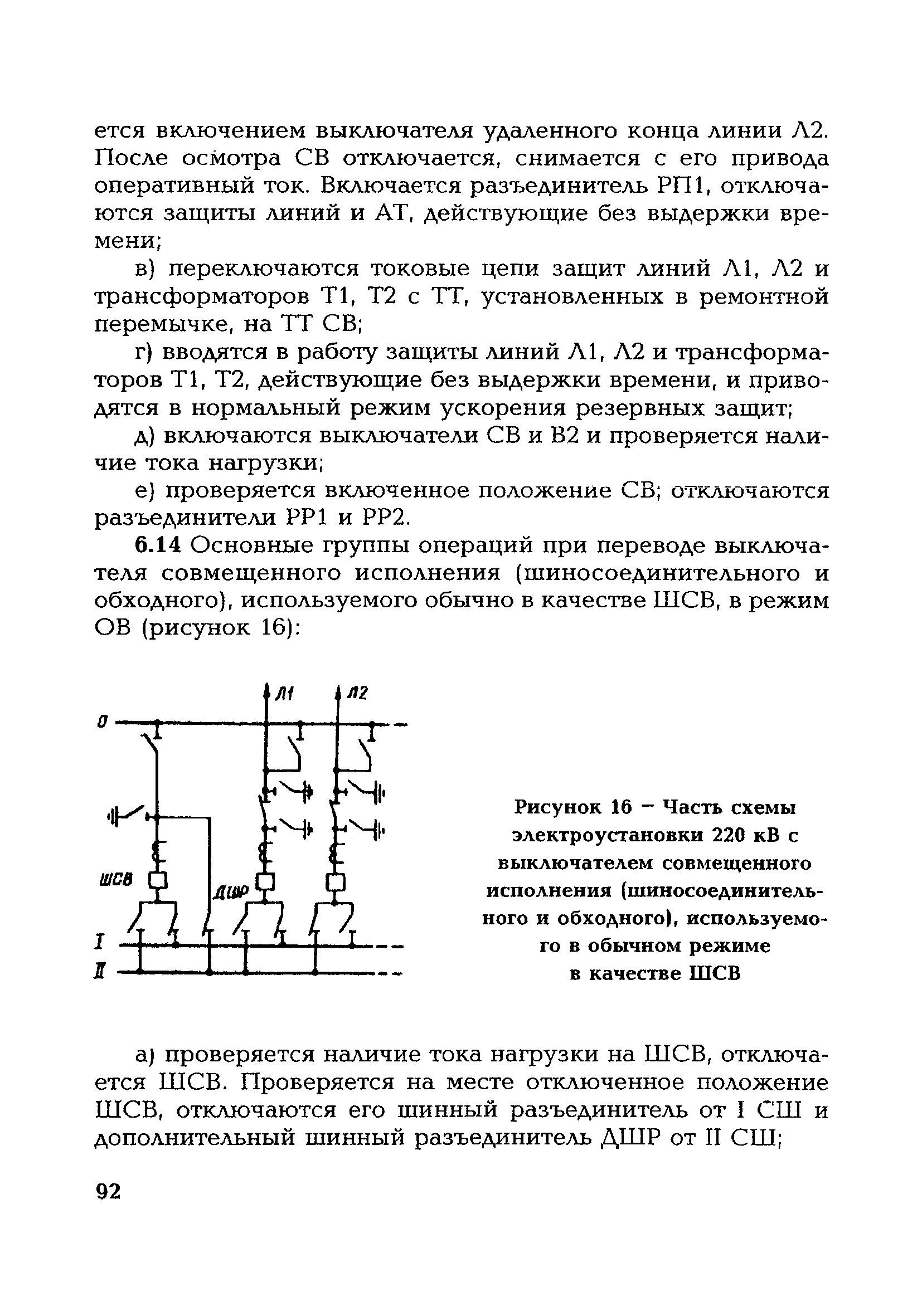

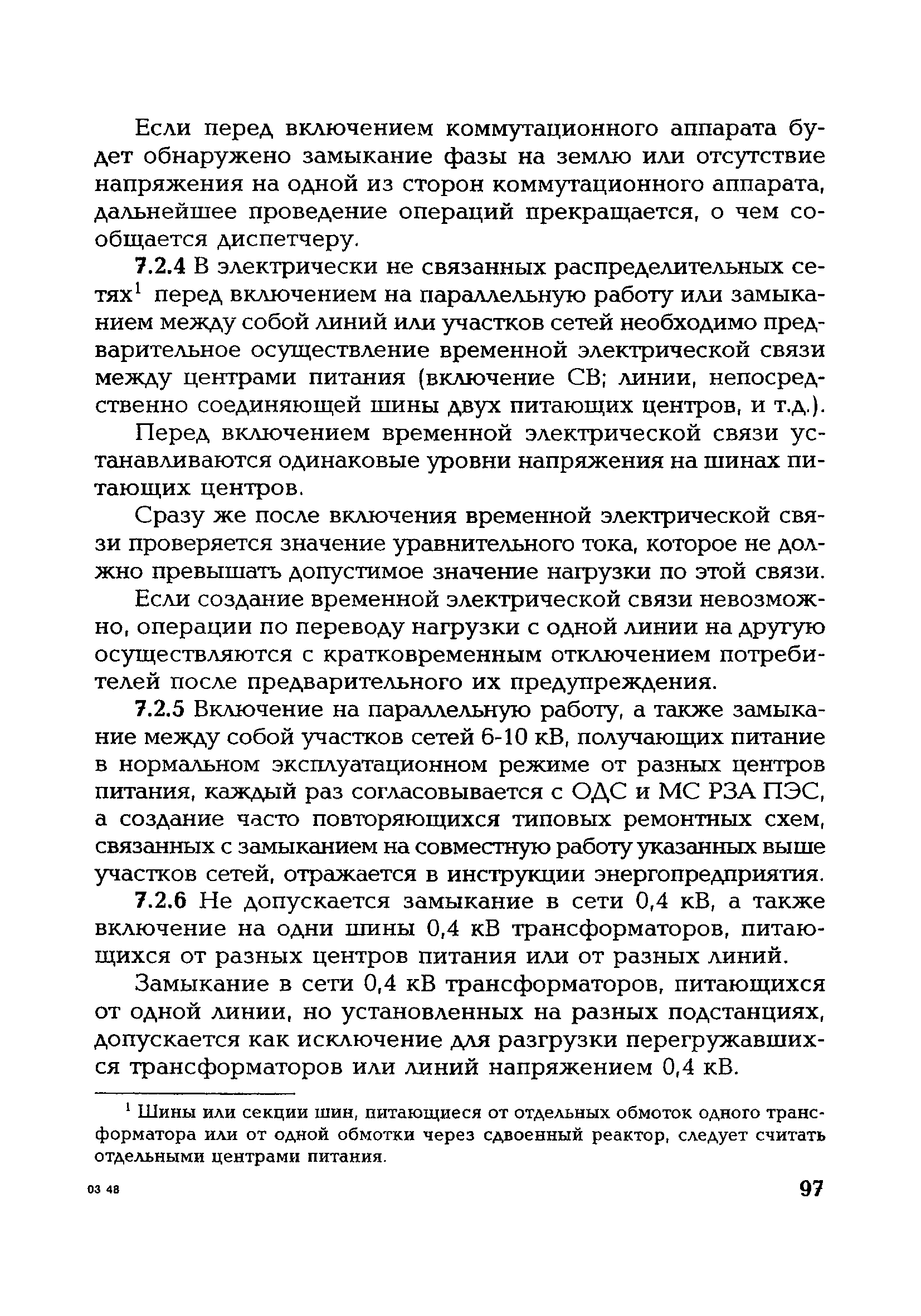

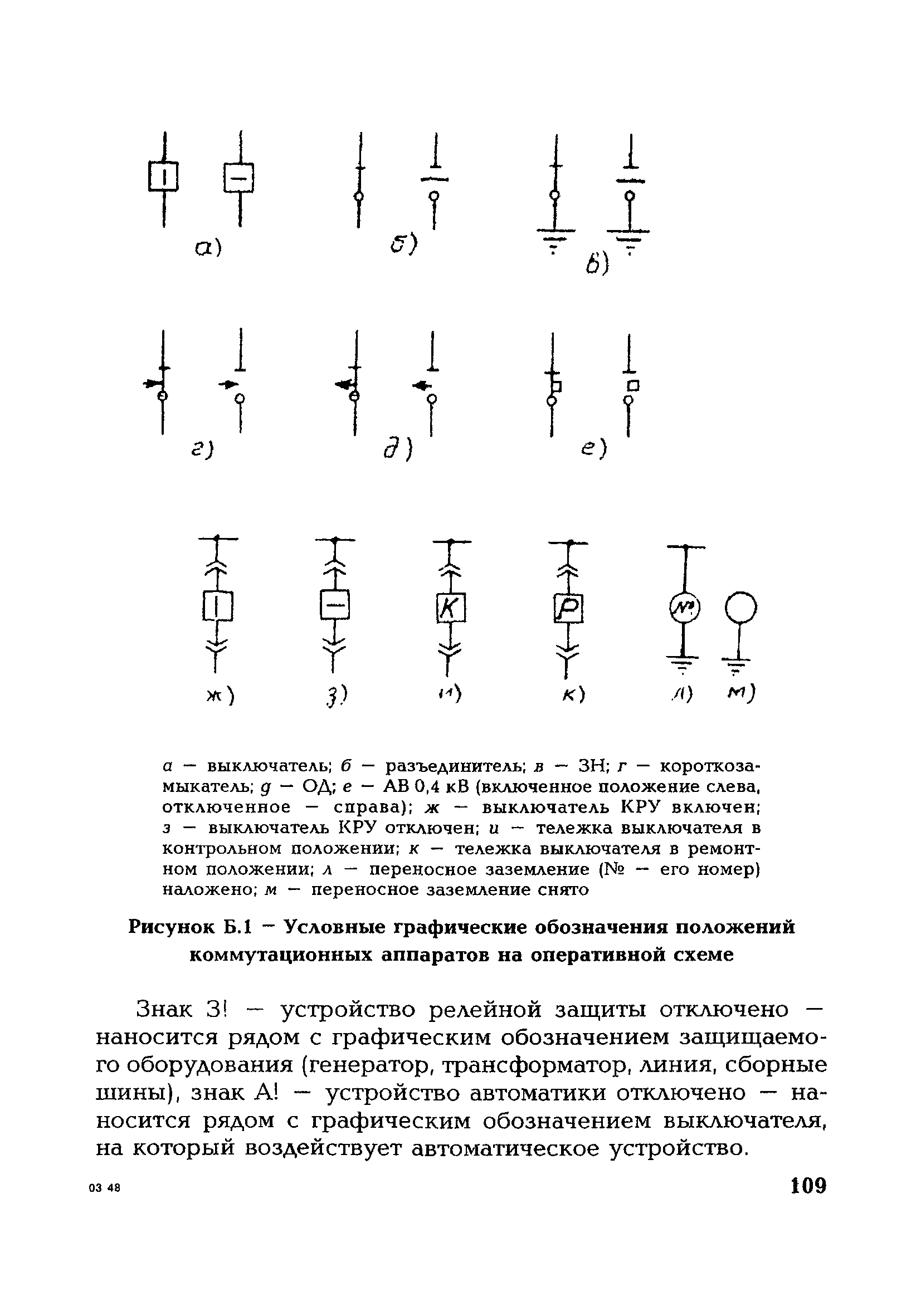

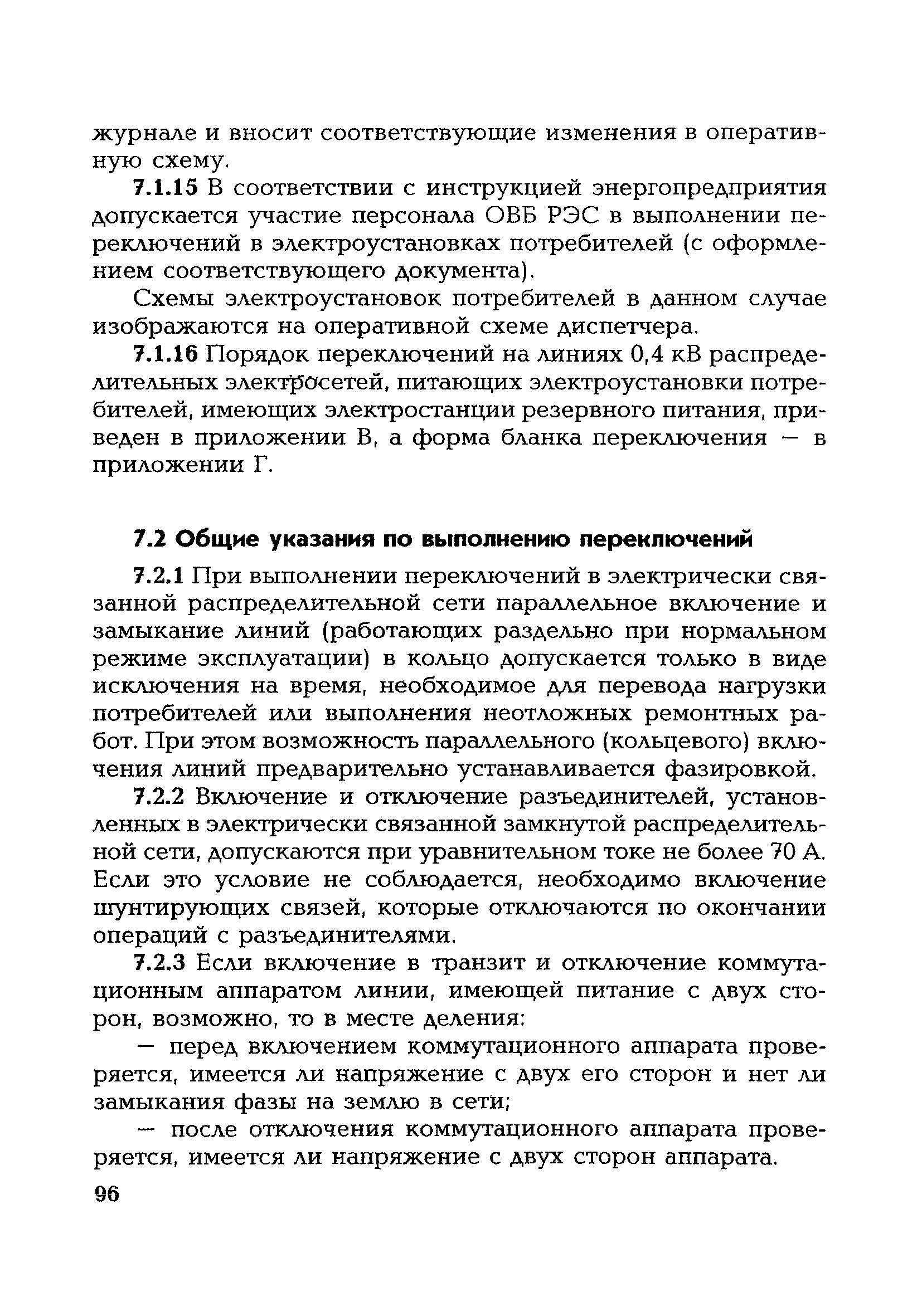

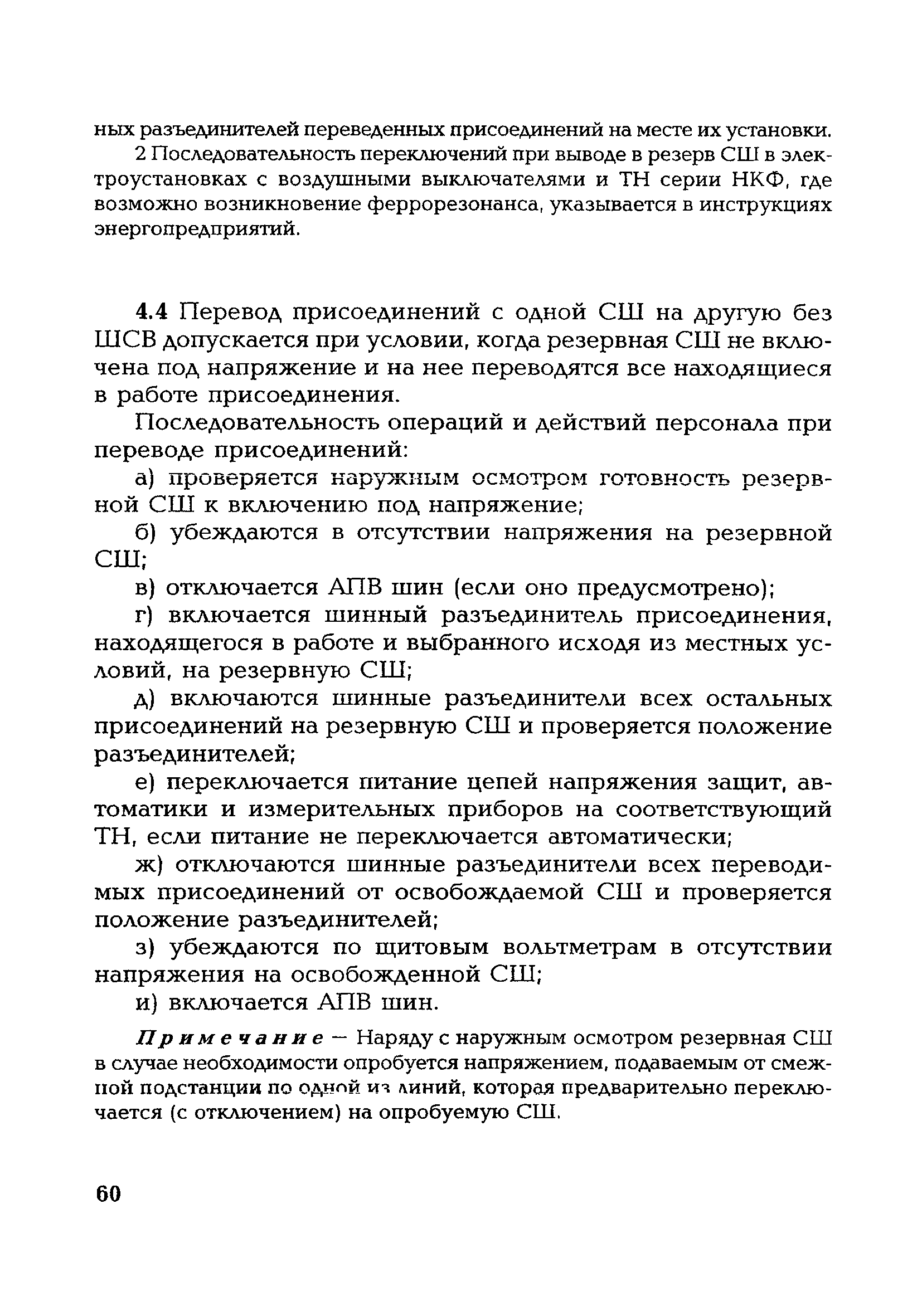

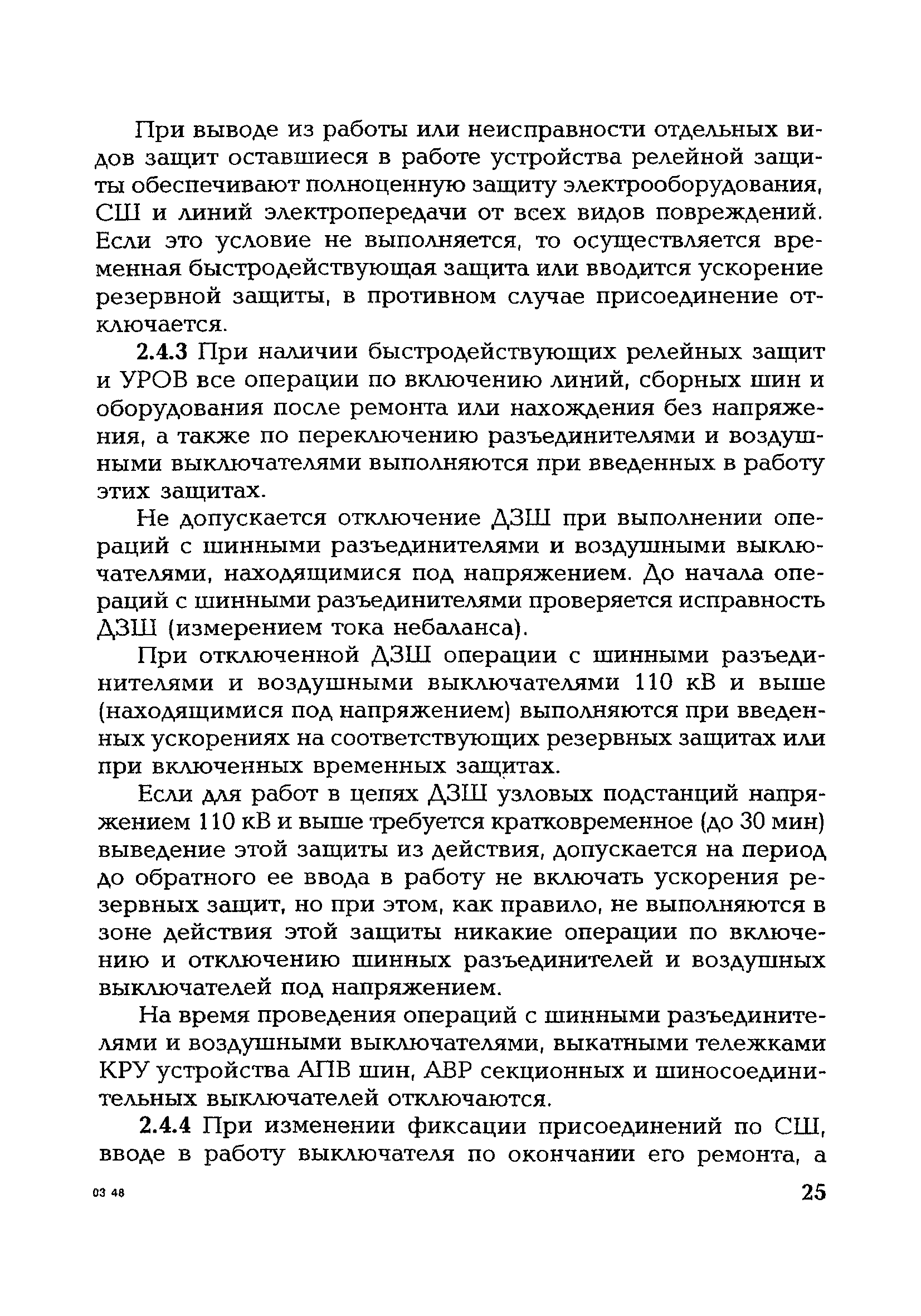

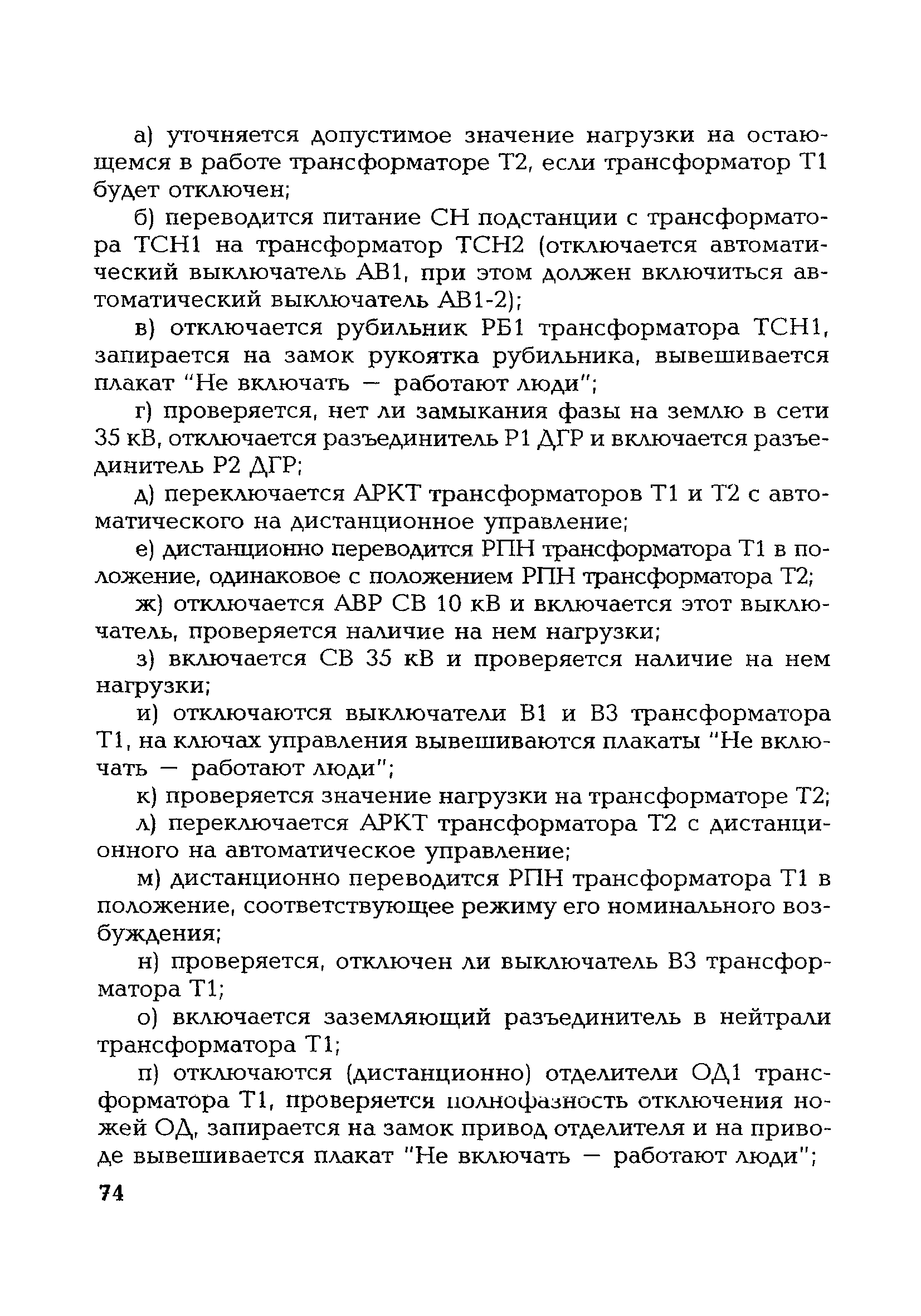

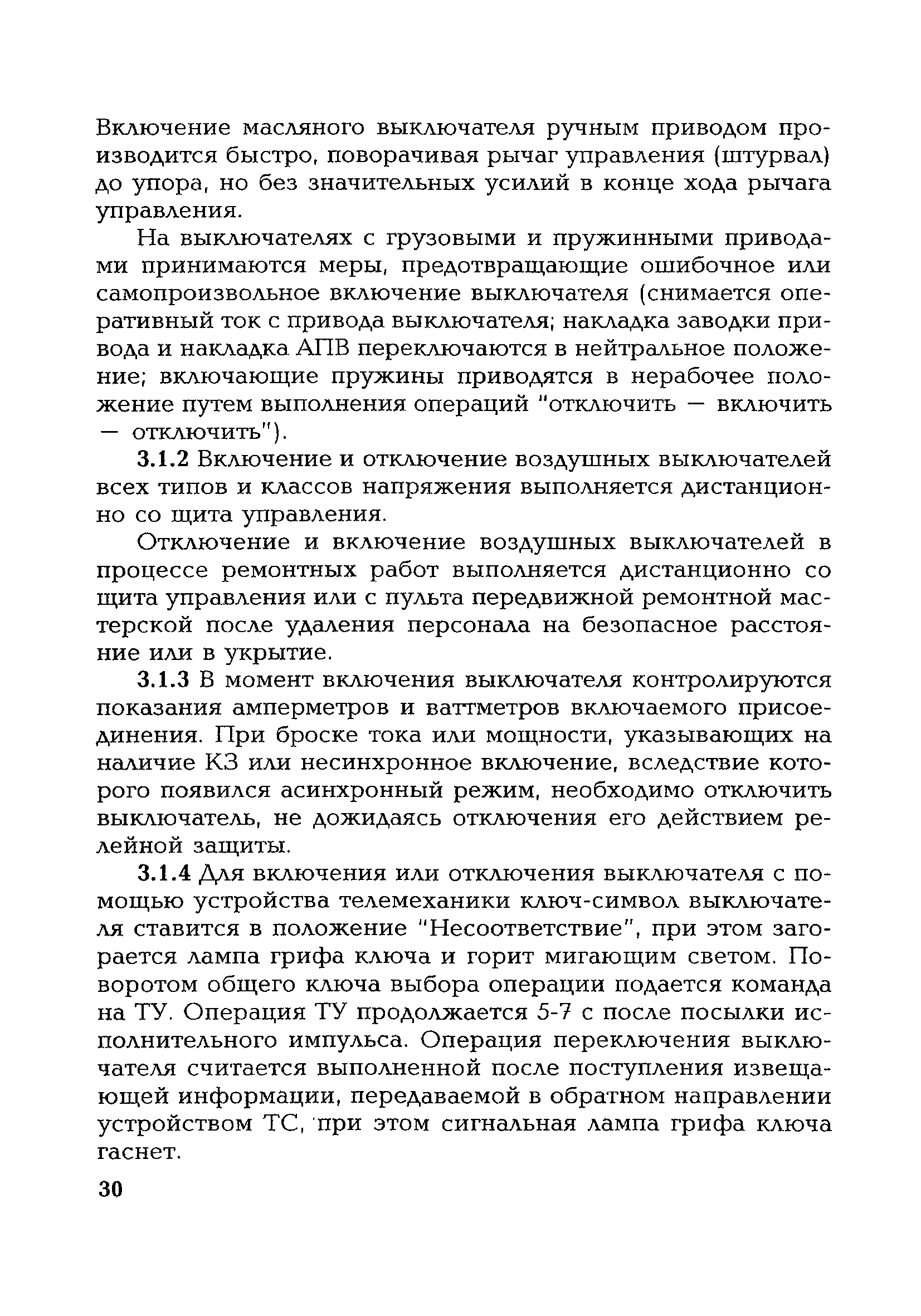

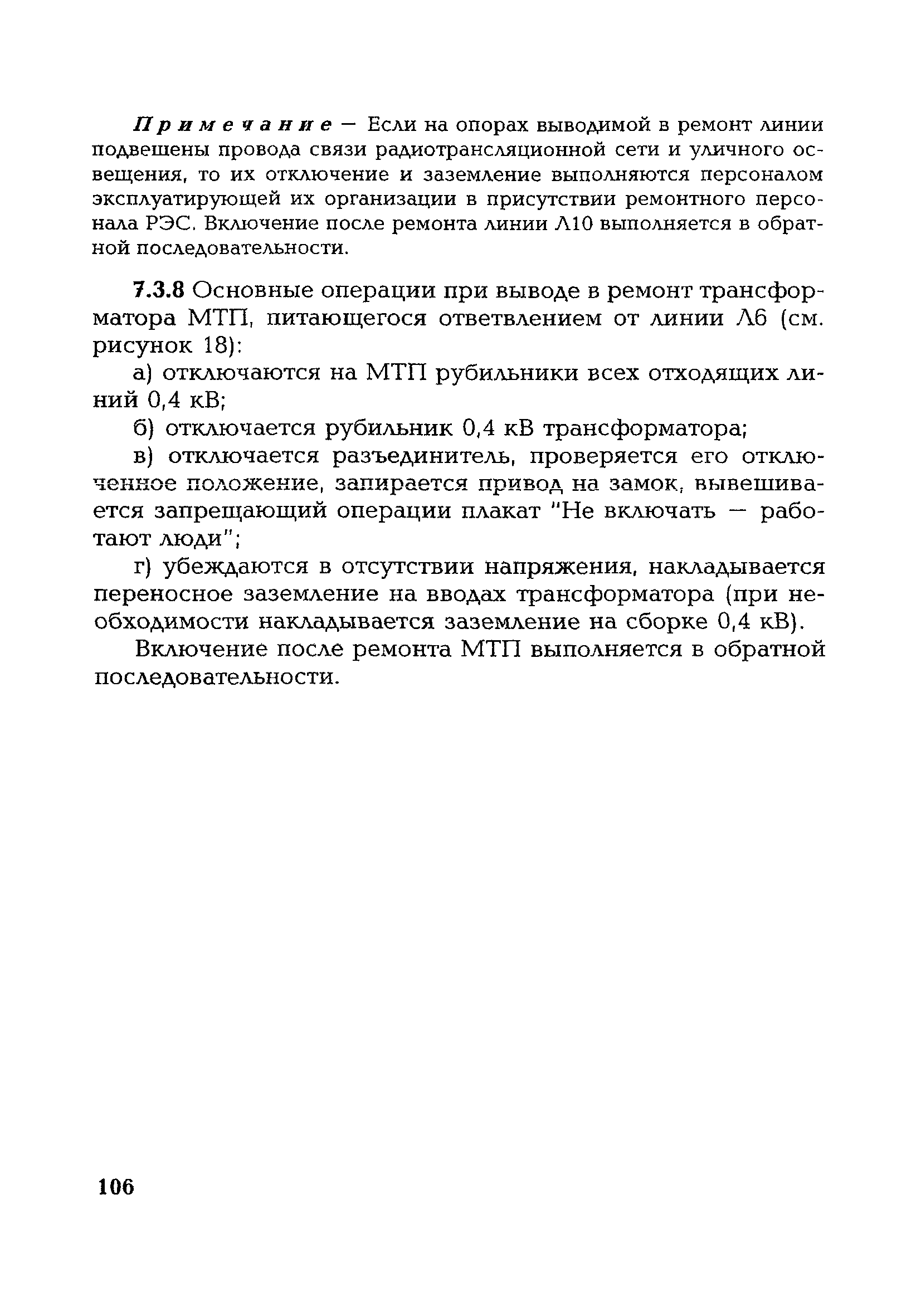

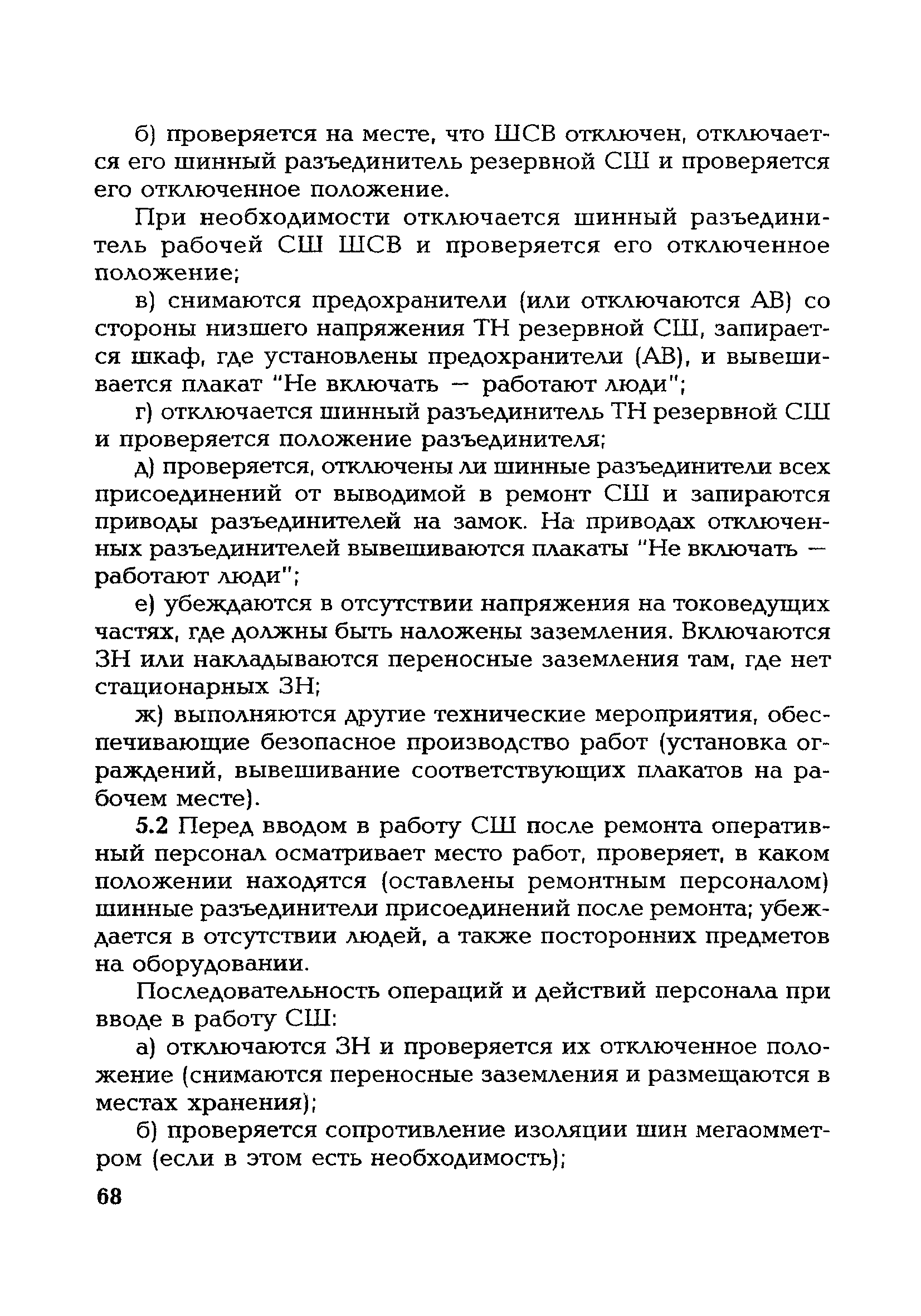

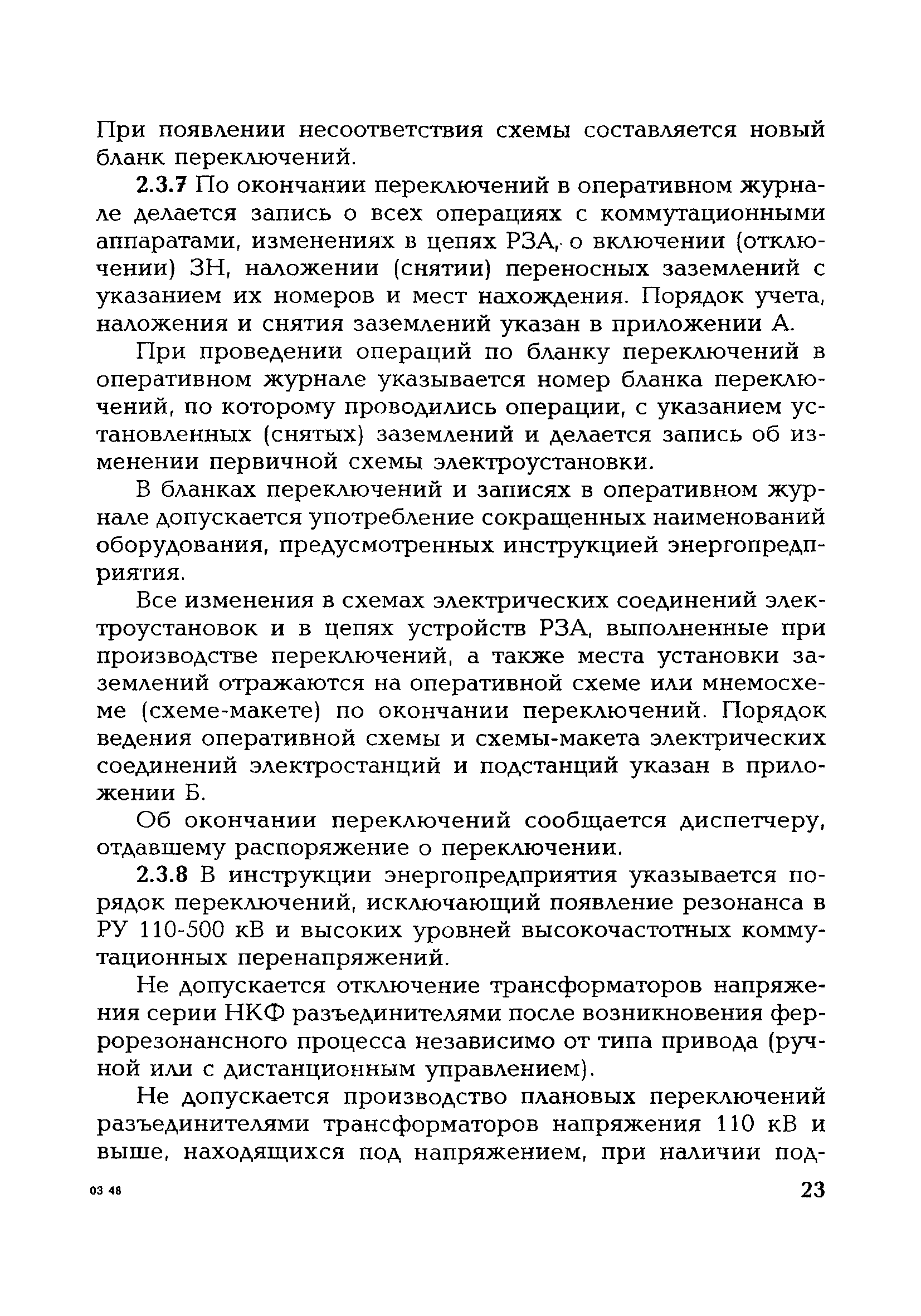

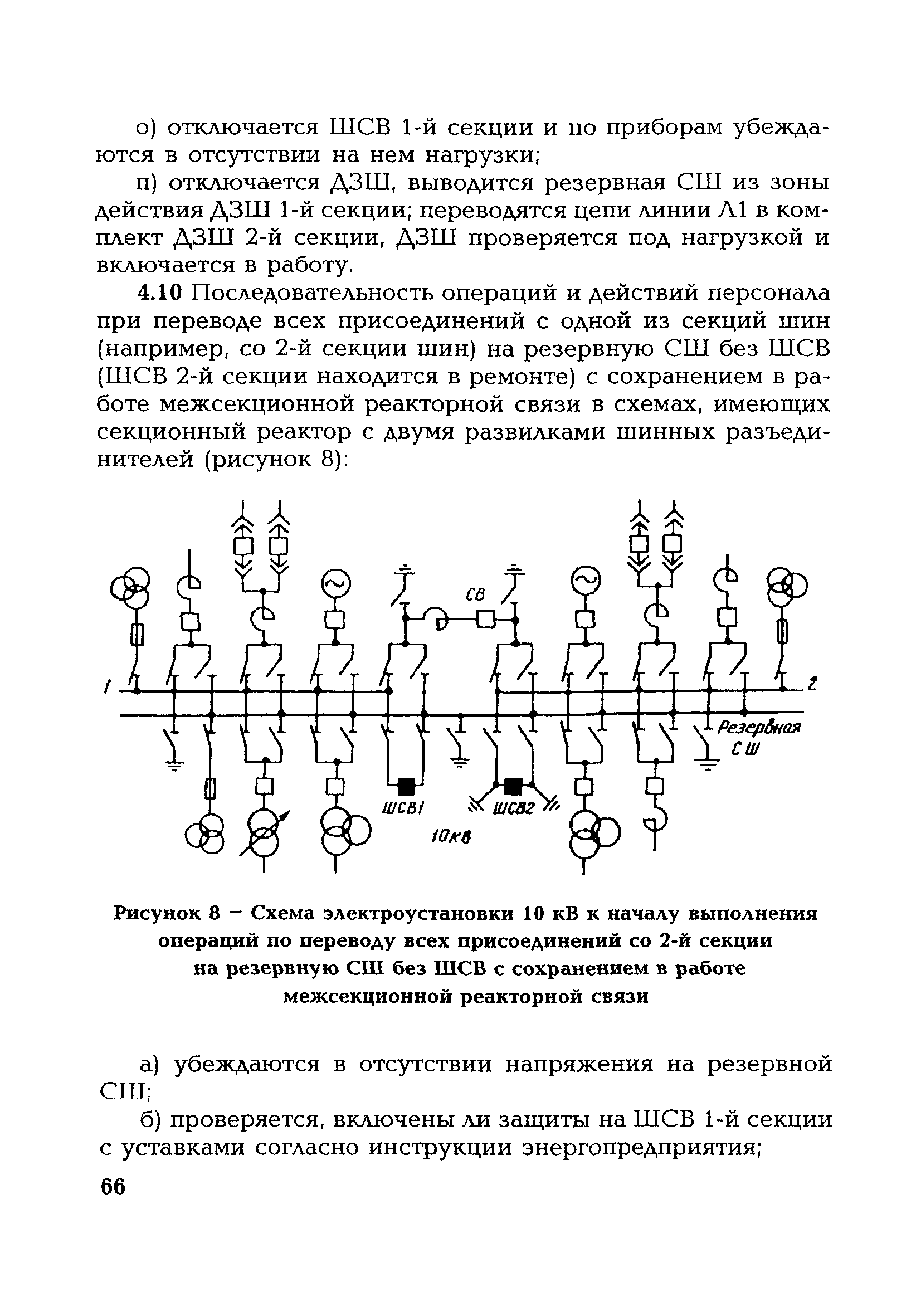

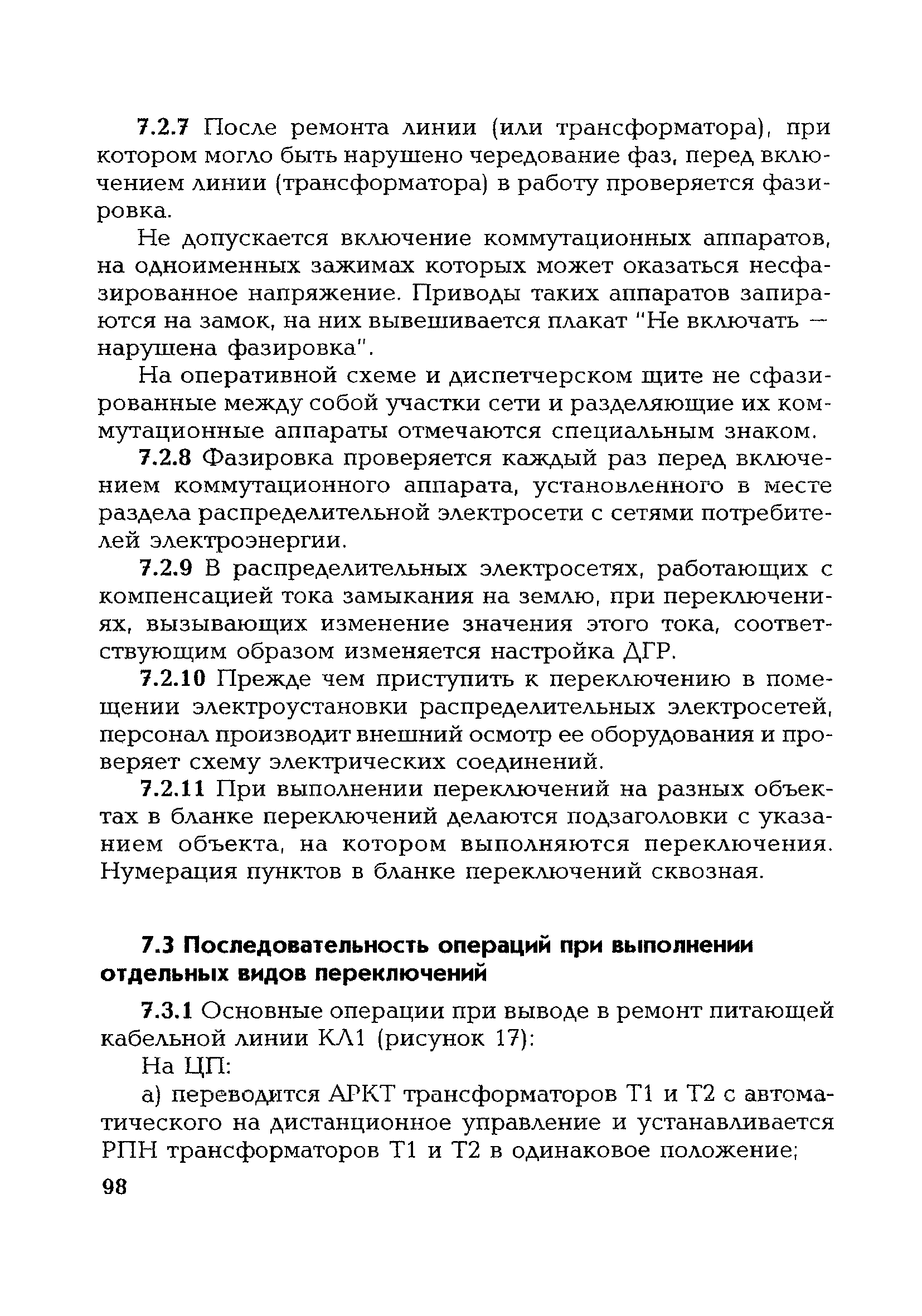

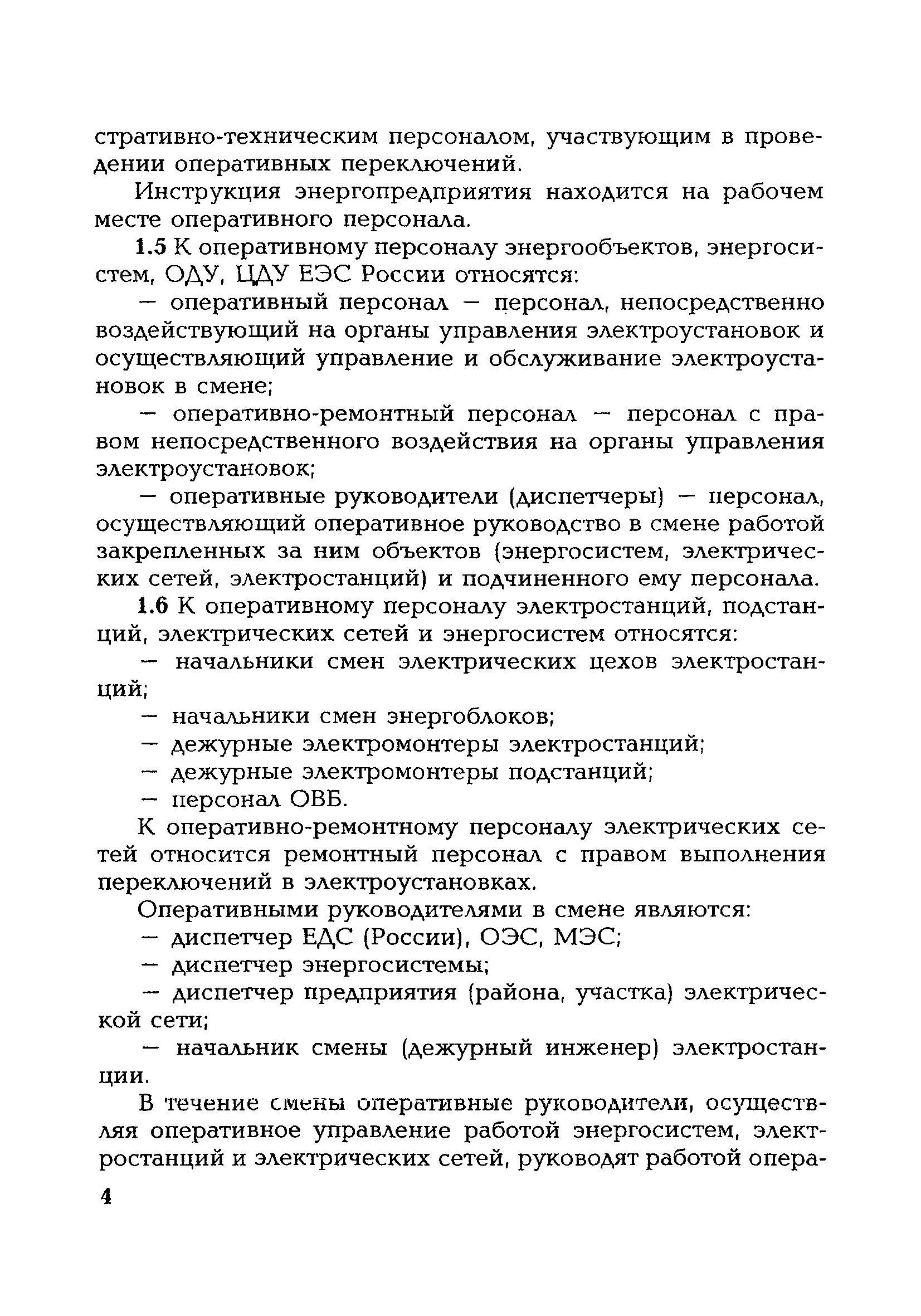

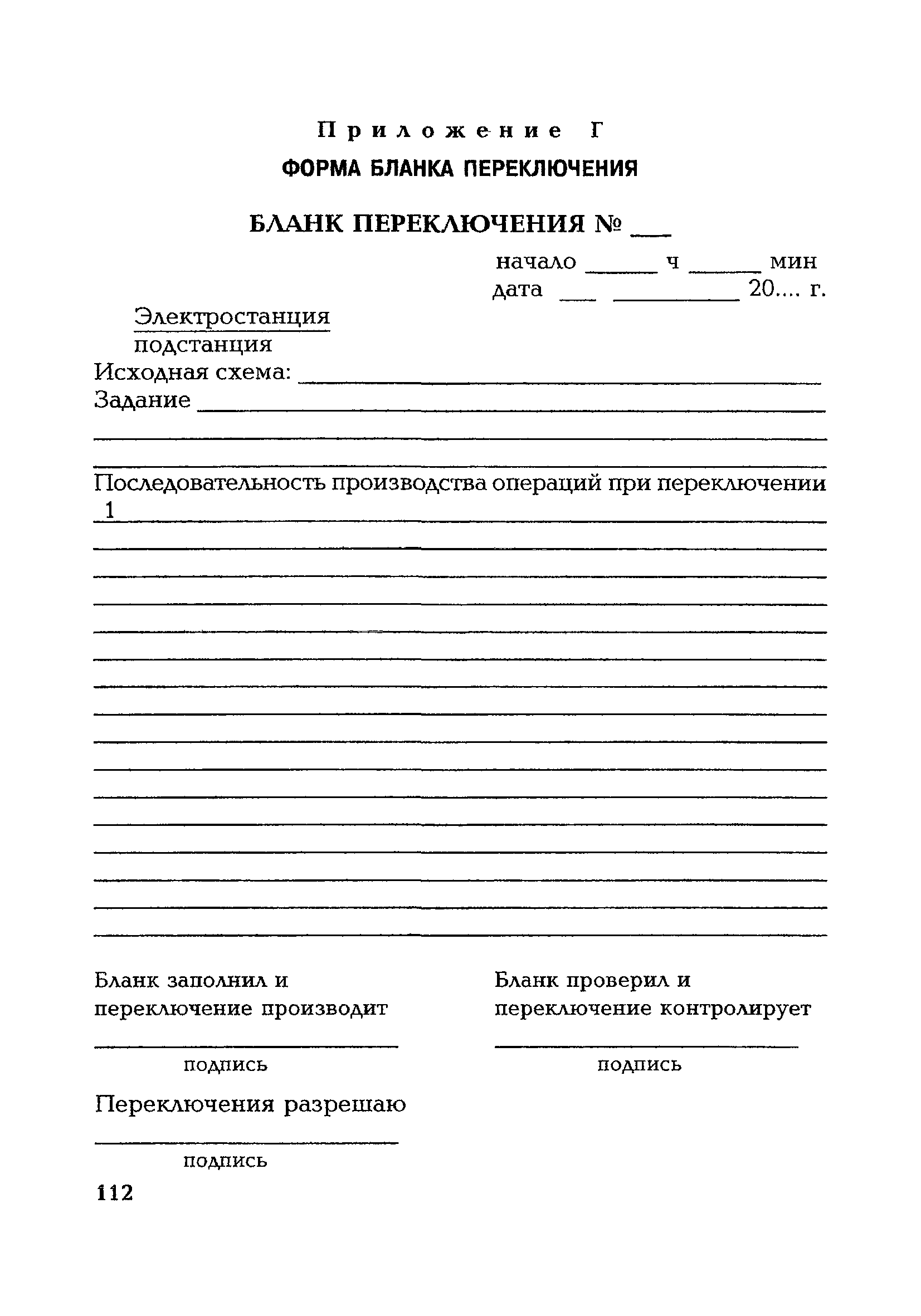

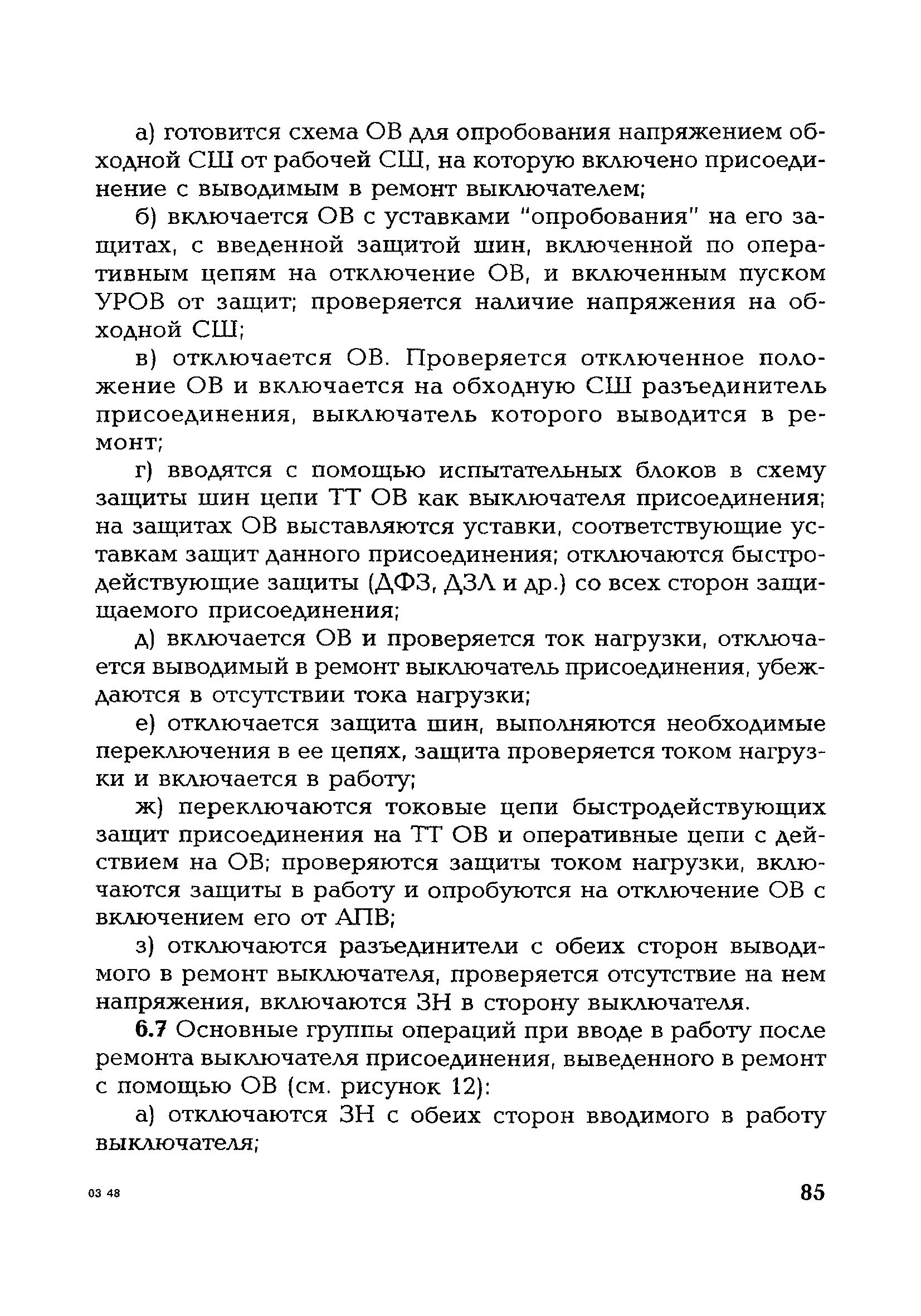

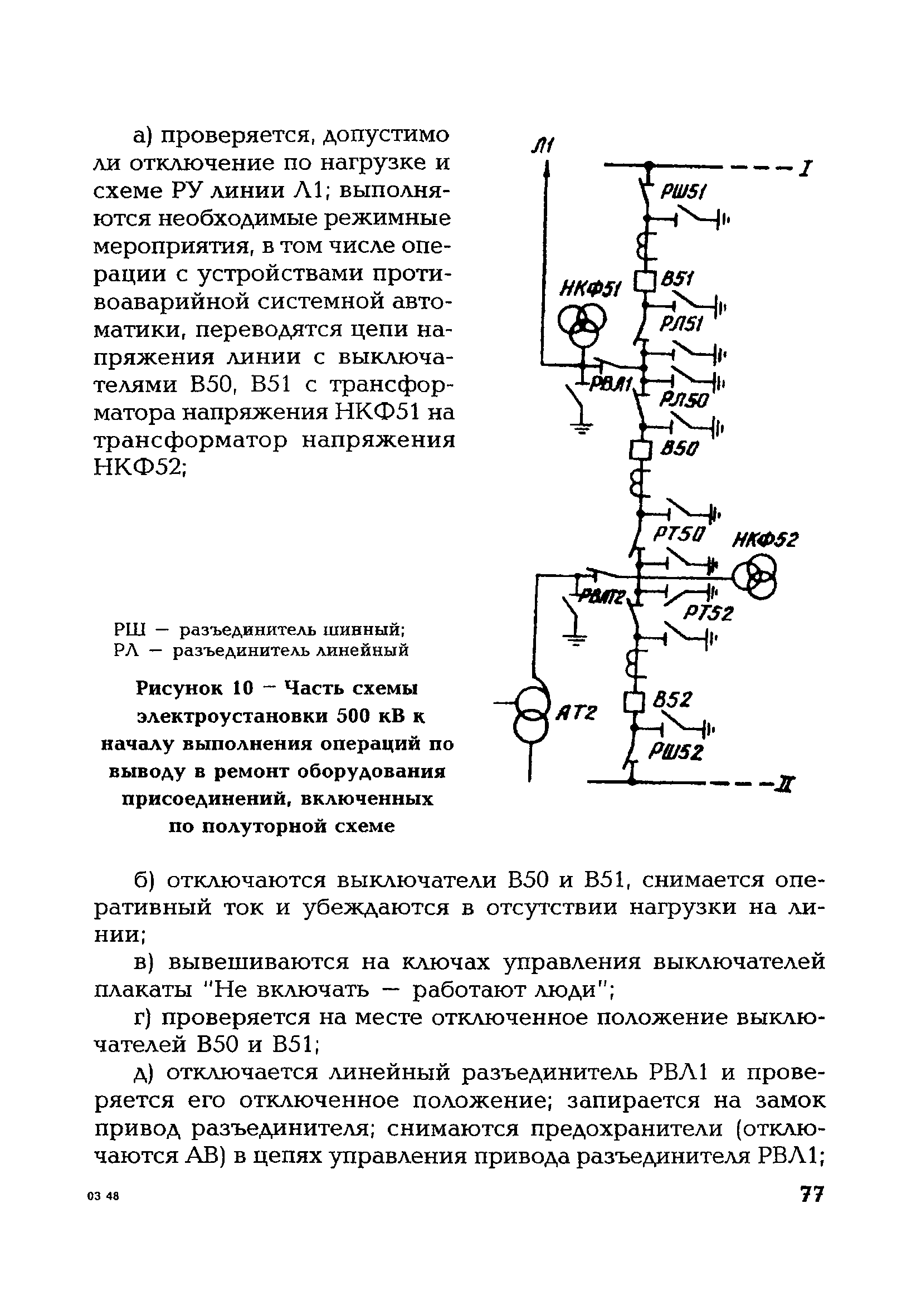

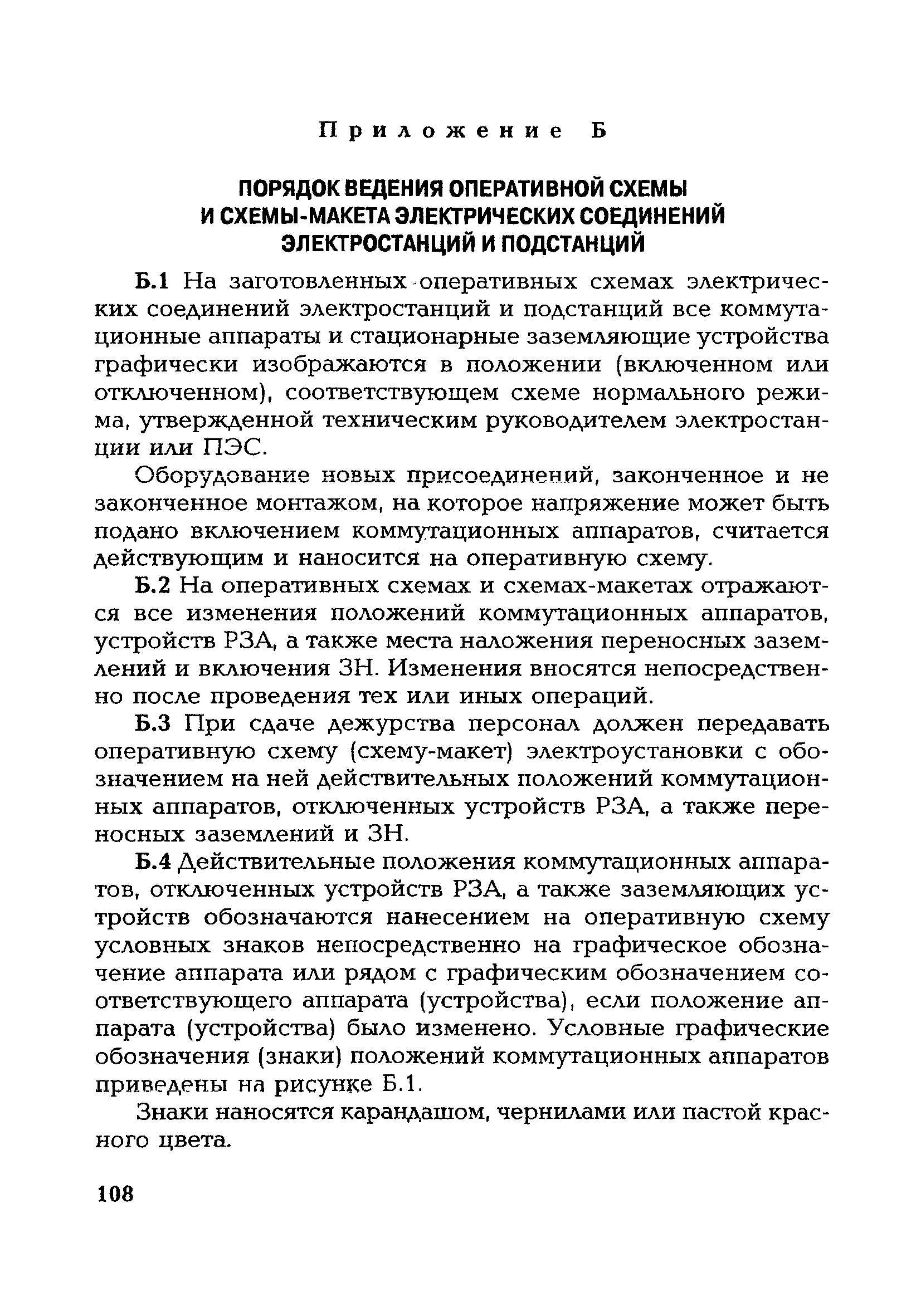

![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/0.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/1.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/2.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/3.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/4.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/5.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/6.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/7.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/8.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/9.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/10.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/11.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/12.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/13.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/14.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/15.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/16.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/17.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/18.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/19.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/20.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/21.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/22.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/23.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/24.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/25.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/26.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/27.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/28.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/29.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/30.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/31.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/32.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/33.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/34.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/35.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/36.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/37.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/38.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/39.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/40.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/41.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/42.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/43.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/44.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/45.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/46.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/47.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/48.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/49.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/50.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/51.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/52.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/53.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/54.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/55.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/56.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/57.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/58.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/59.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/60.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/61.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/62.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/63.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/64.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/65.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/66.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/67.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/68.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/69.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/70.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/71.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/72.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/73.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/74.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/75.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/76.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/77.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/78.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/79.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/80.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/81.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/82.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/83.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/84.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/85.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/86.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/87.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/88.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/89.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/90.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/91.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/92.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/93.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/94.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/95.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/96.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/97.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/98.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/99.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/100.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/101.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/102.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/103.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/104.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/105.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/106.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/107.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/108.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/109.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/110.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/111.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/112.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/113.gif) ![СО 153-34.20.505-2003](../../../Data2/1/4294815/4294815345.files/114.gif)
|
