Скачать СТ СЭВ 160-75 ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи

Дата актуализации: 10.08.2017

СТ СЭВ 160-75

ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи

Обозначение: СТ СЭВ 160-75
Обозначение англ: ST COMECON 160-75
Статус:действует
Название рус.:ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи
Название англ.:Council for Mutual Economic Assistance (CMEA) United System of Design Documentation (USDD). Graphic symbols used for main supply and electric communication lines
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1978
Область применения:Стандарт устанавливает условные графические обозначения линий электроснабжения и связи (воздушных, подземных, подводных и т.д.) применяемые в схемах.

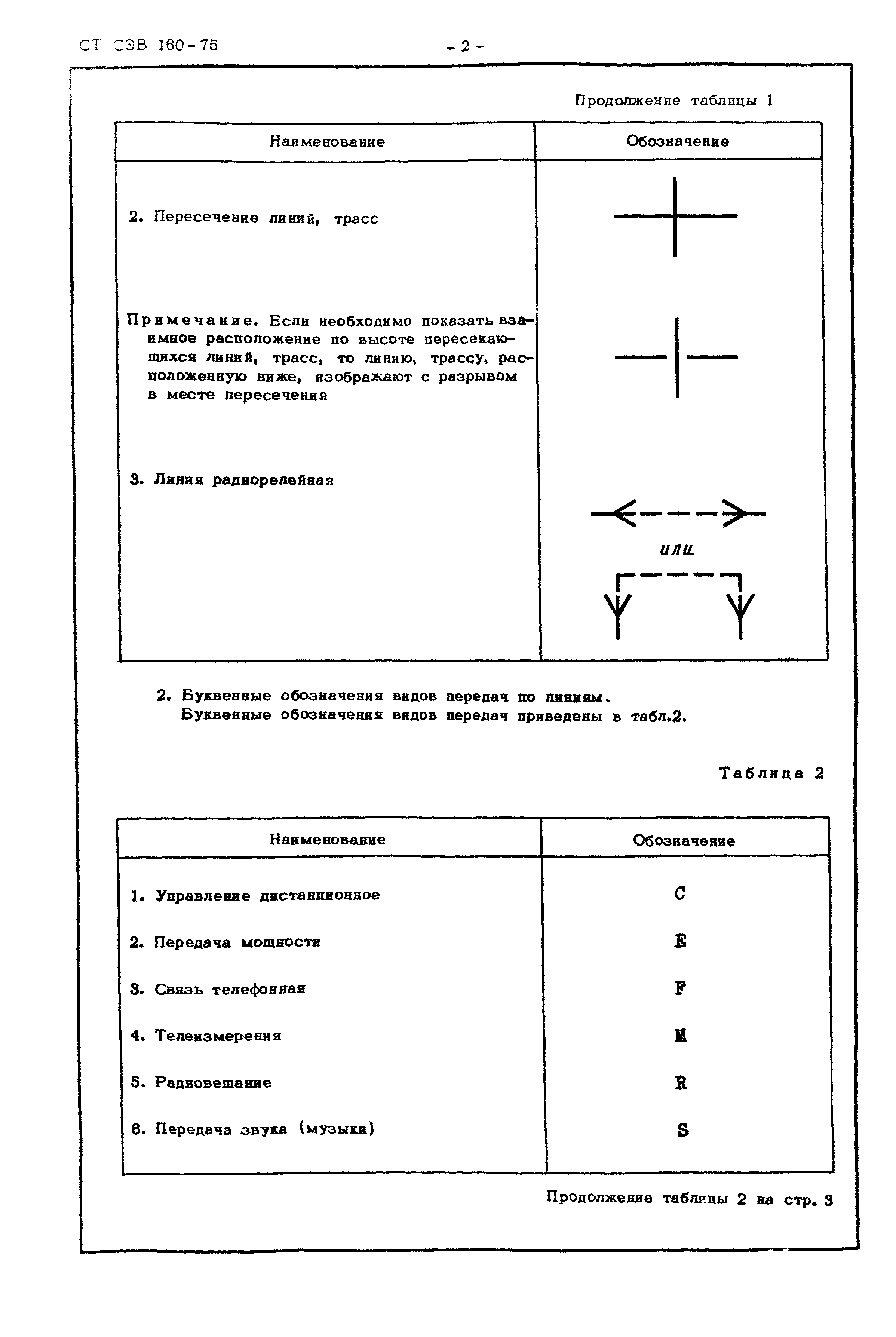

Оглавление:1. Линии, трассы

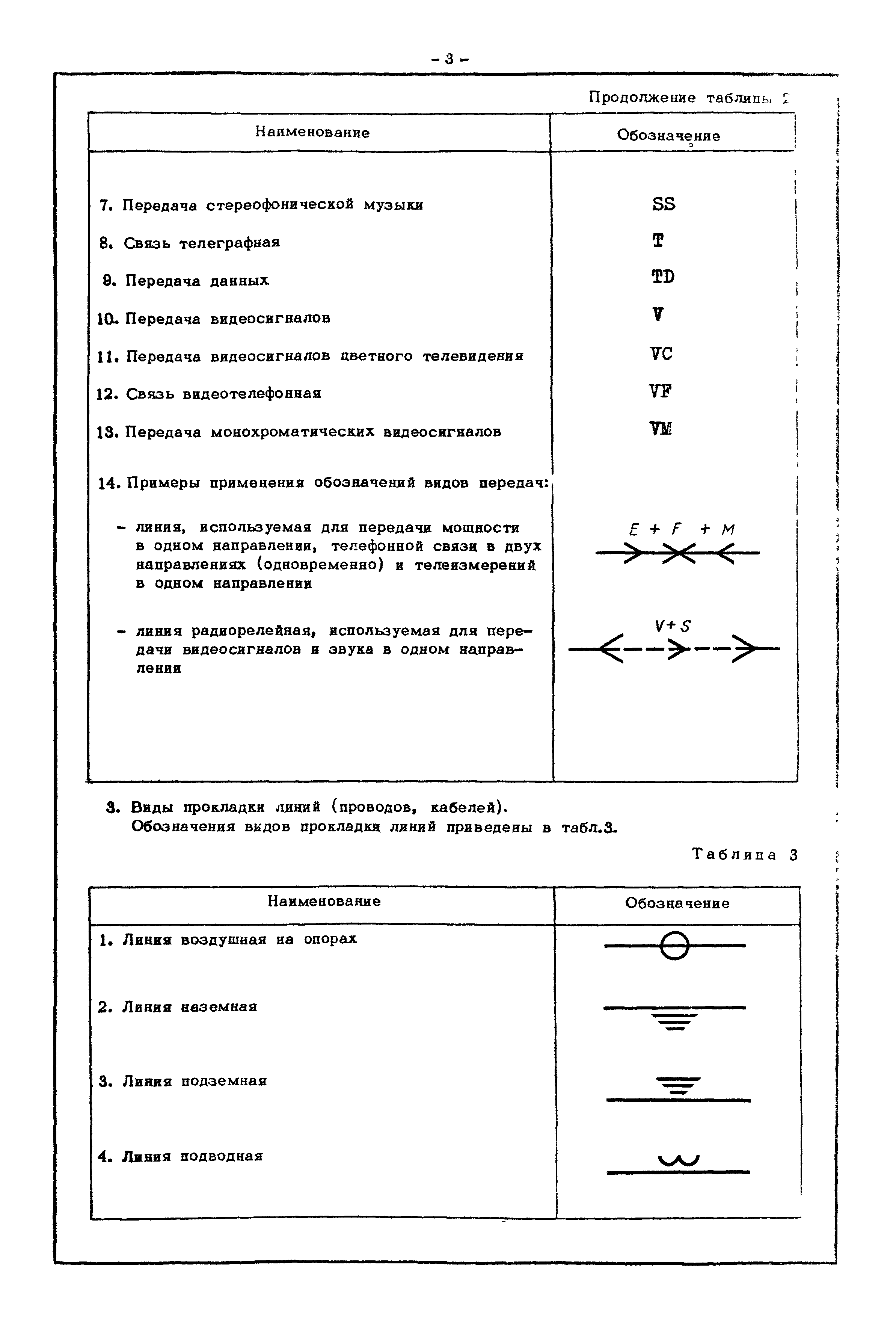

2. Буквенные обозначения видов передач по линиям
3. Виды прокладки линий (проводов, кабелей)

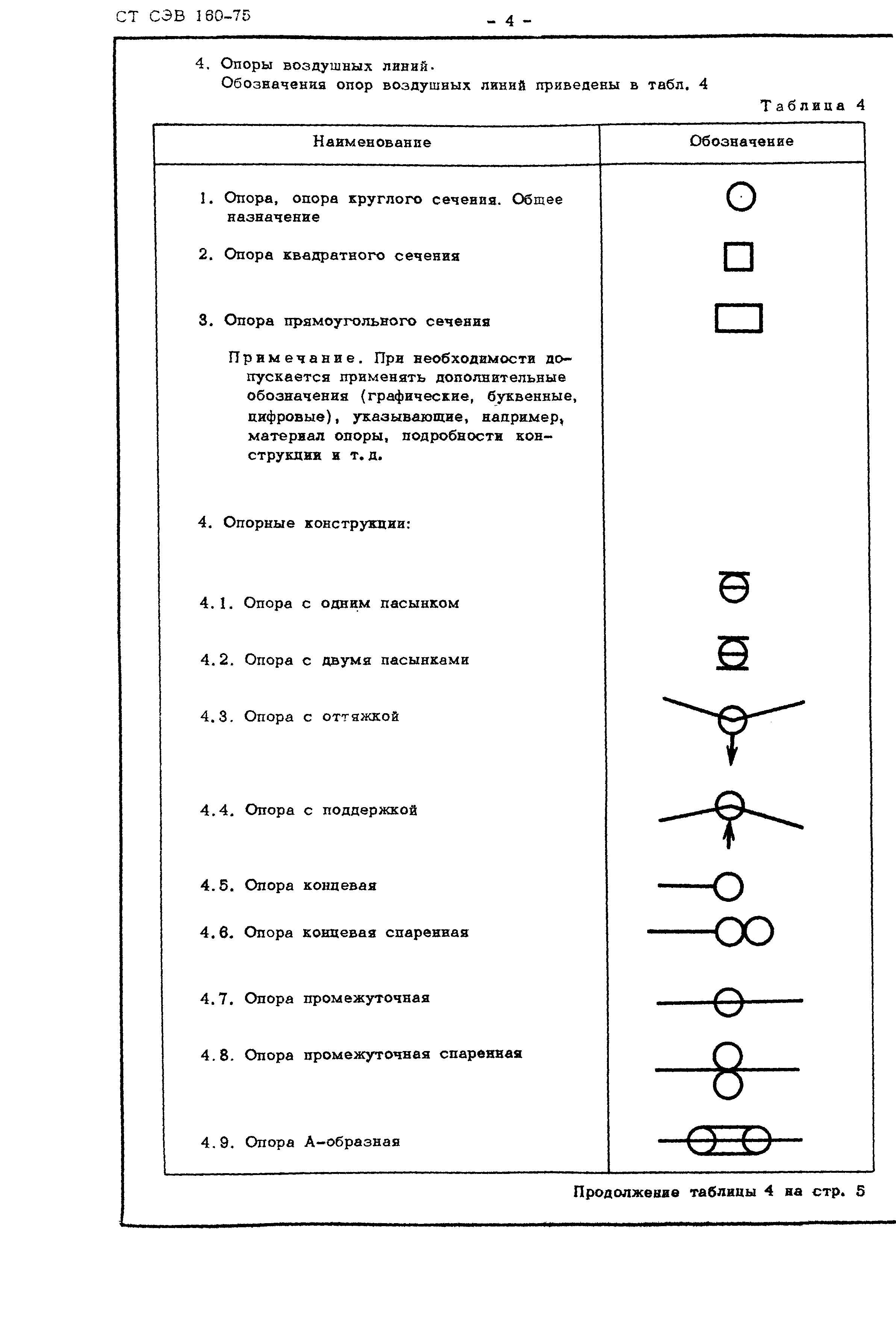

4. Опоры воздушных линий

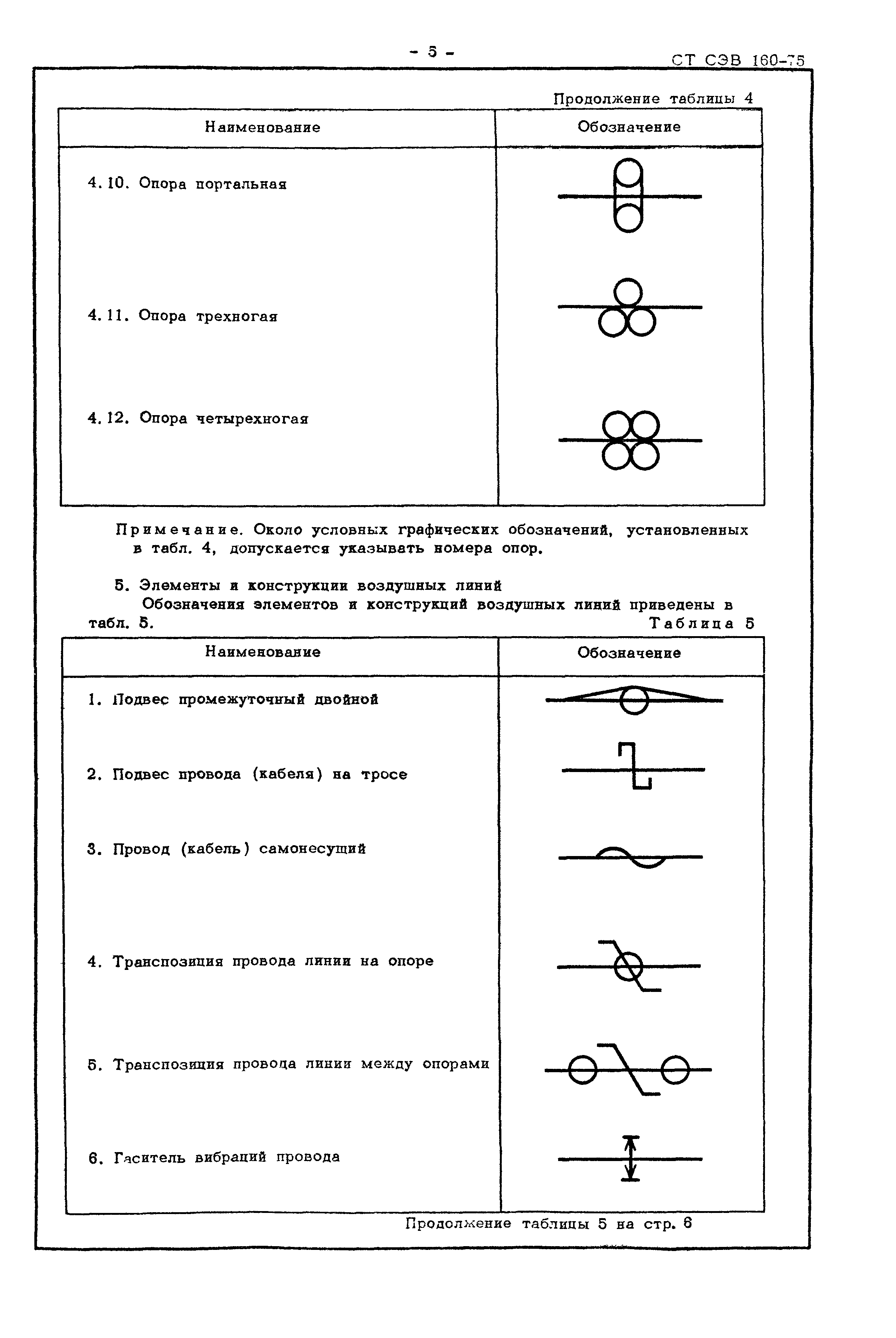

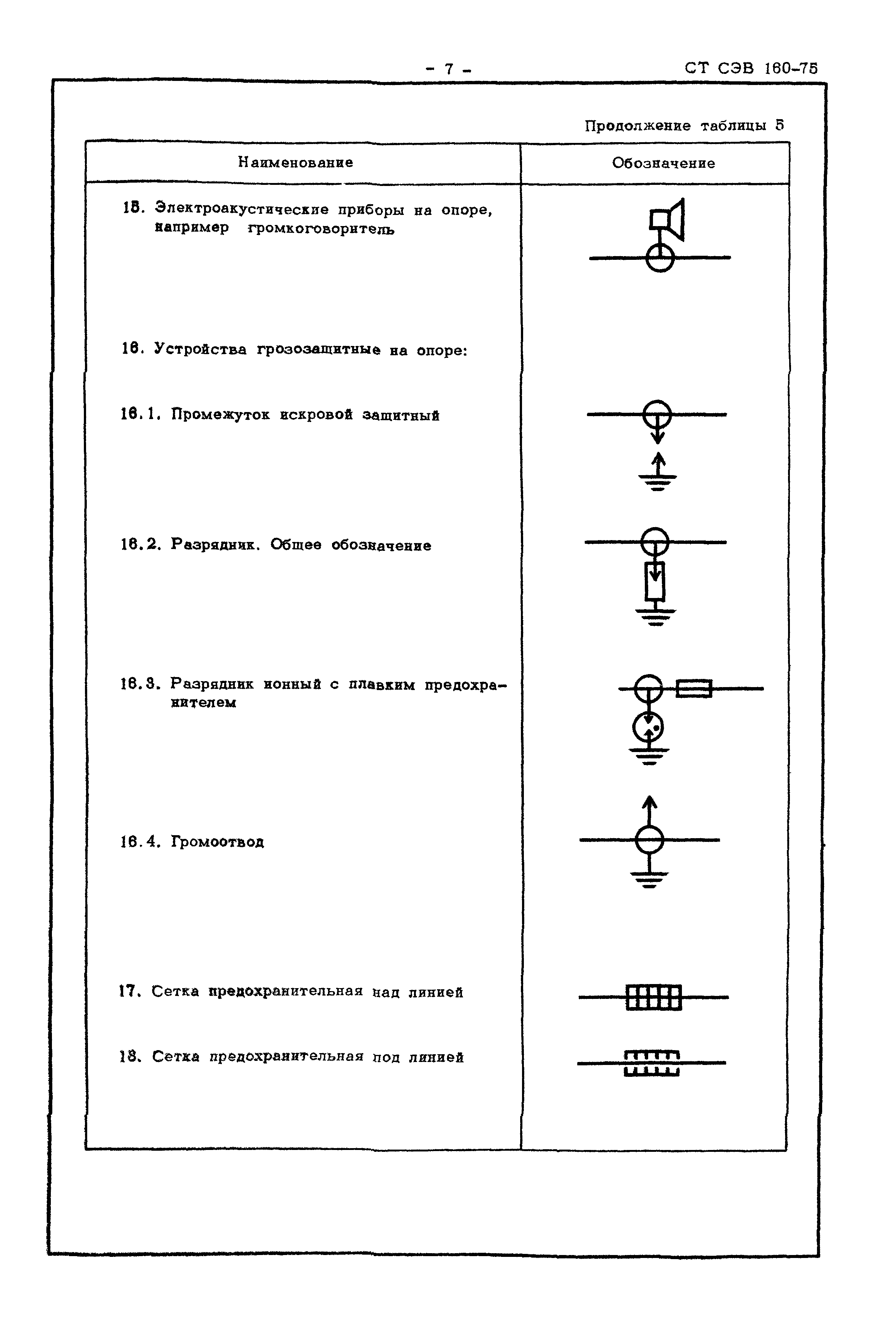

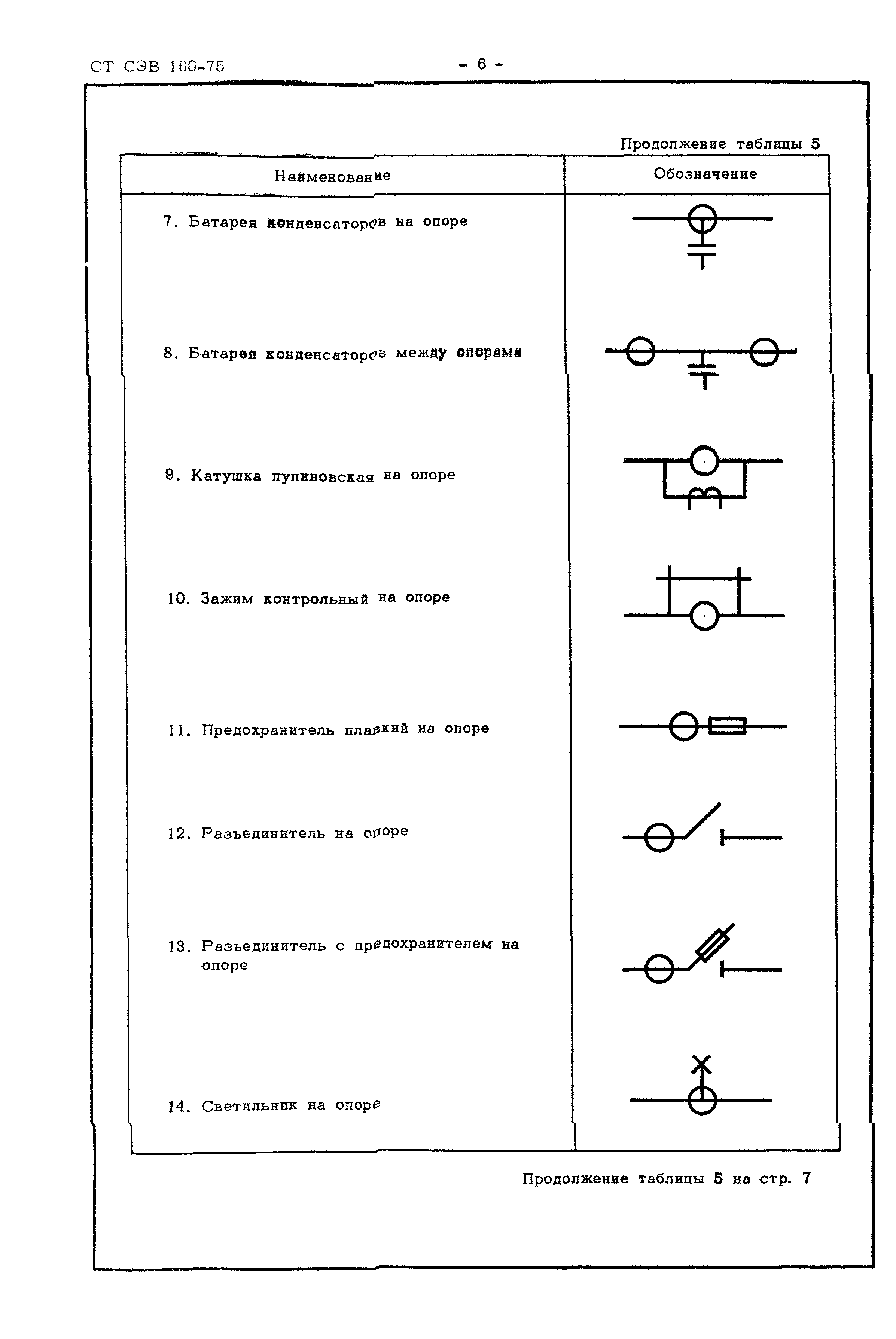

5. Элементы и конструкции воздушных линий

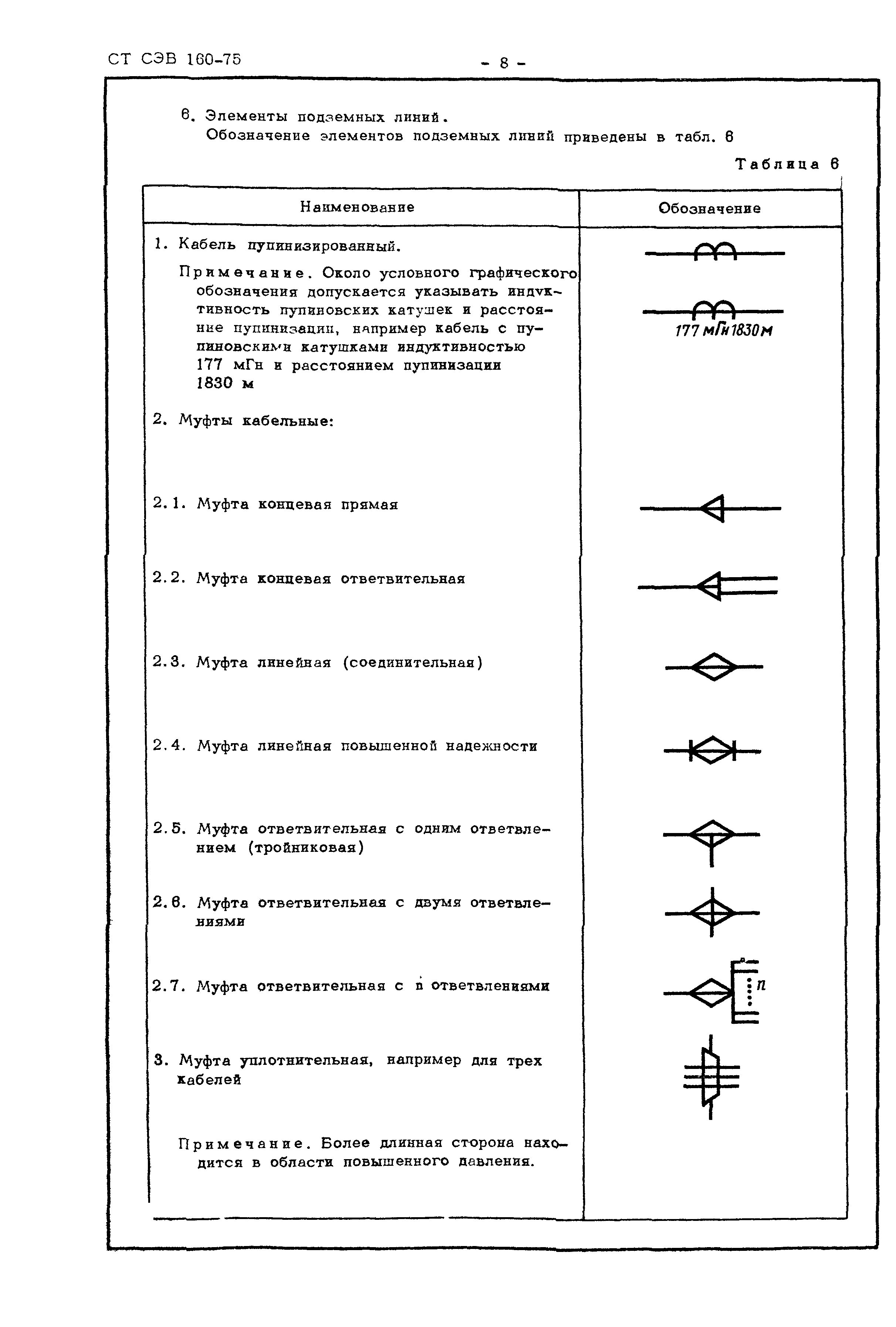

6. Элементы подземных линий

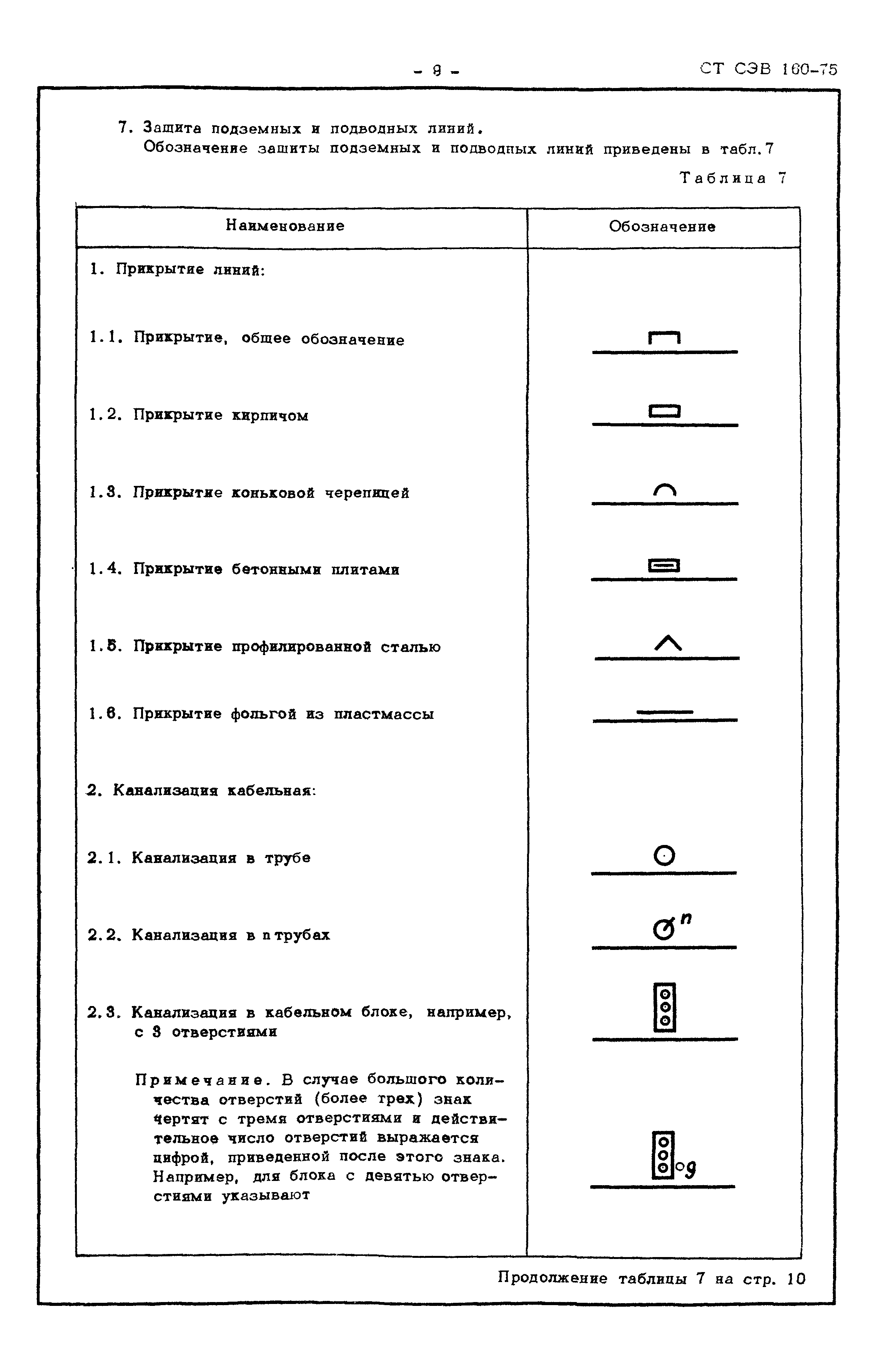

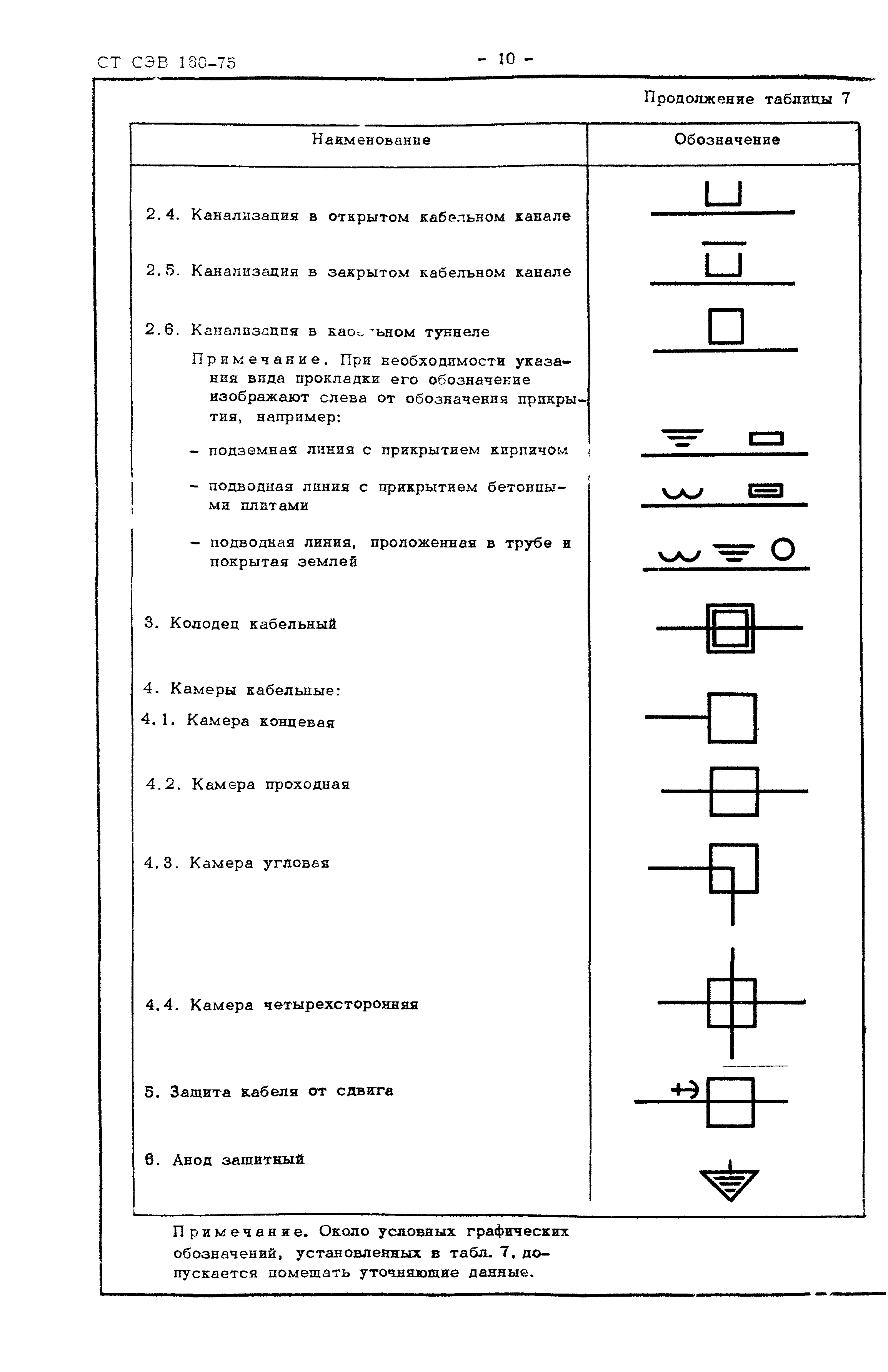

7. Защита подземных линий

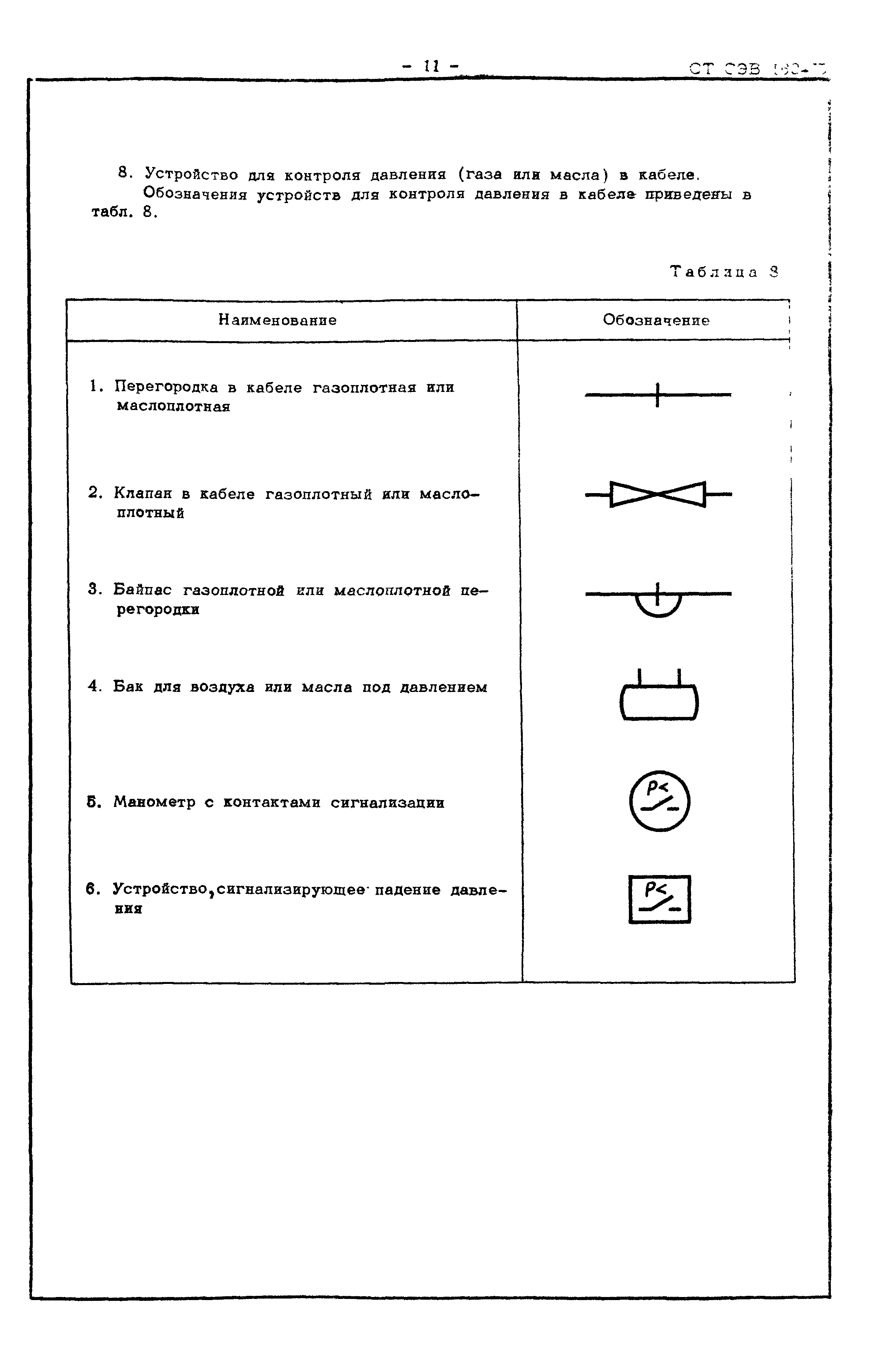

8. Устройство для контроля давления (газа или масла) в кабеле

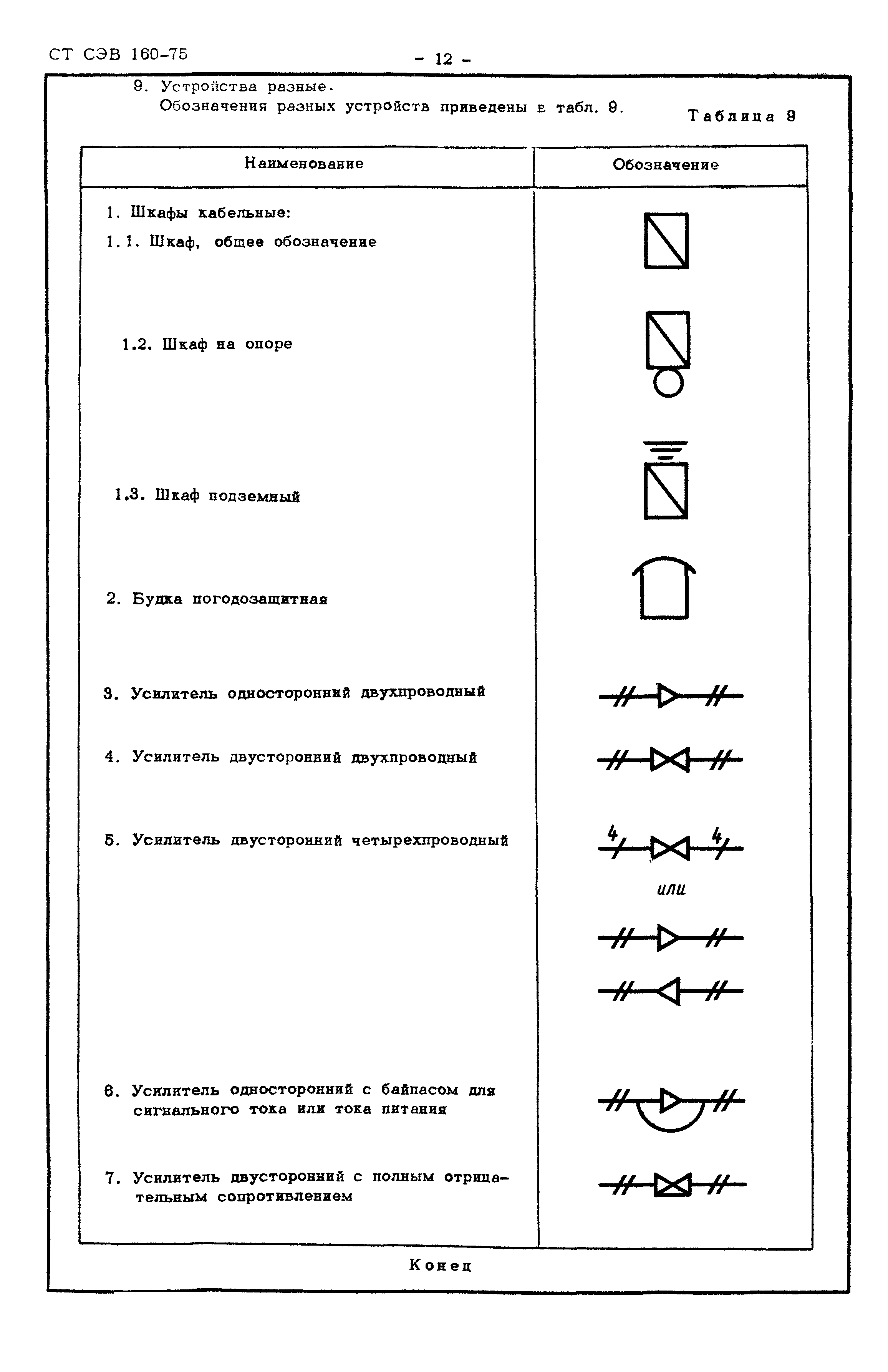

9. Устройства разные
Разработан: Делегация ПНР в ПКС СЭВ
Утверждён:01.07.1975 Госстандарт СССР (USSR Gosstandart )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Линии электропередачи и распределительные линии ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Линии электропередачи и распределительные линии ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники
