РД 34.17.425-86

Методические указания по рентгенографическому определению макронапряжений в металле циркуляционных трубопроводов и корпусного оборудования электростанций

Обозначение:	РД 34.17.425-86
Обозначение англ:	RD 34.17.425-86
Статус:	действует
Название рус.:	Методические указания по рентгенографическому определению макронапряжений в металле циркуляционных трубопроводов и корпусного оборудования электростанций
Название англ.:	Procedural Guidelines for X-Ray Detection of Macrodamage to Metal in Circulation Piping and Housing Equipment of Electric Power Generating Stations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991

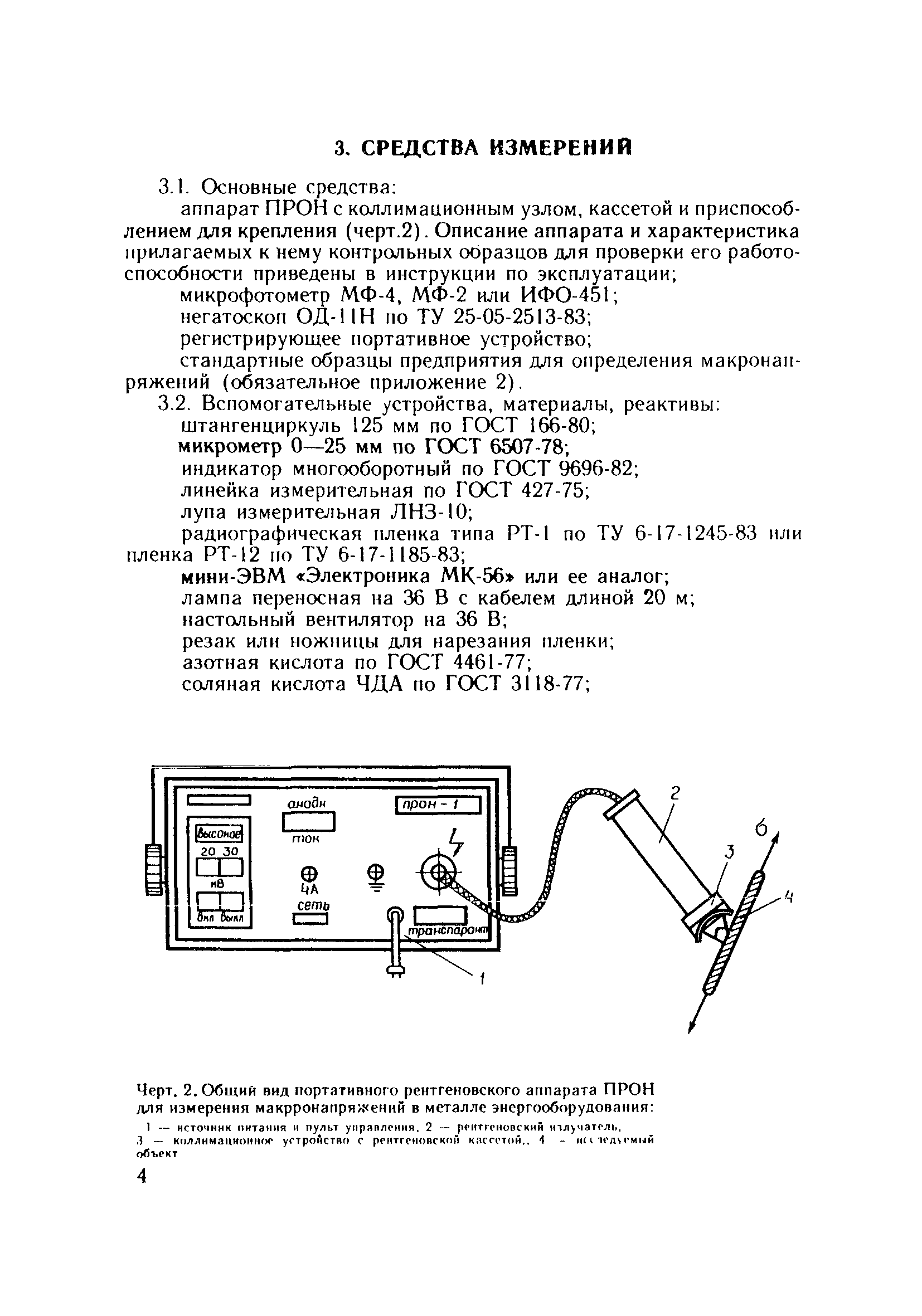

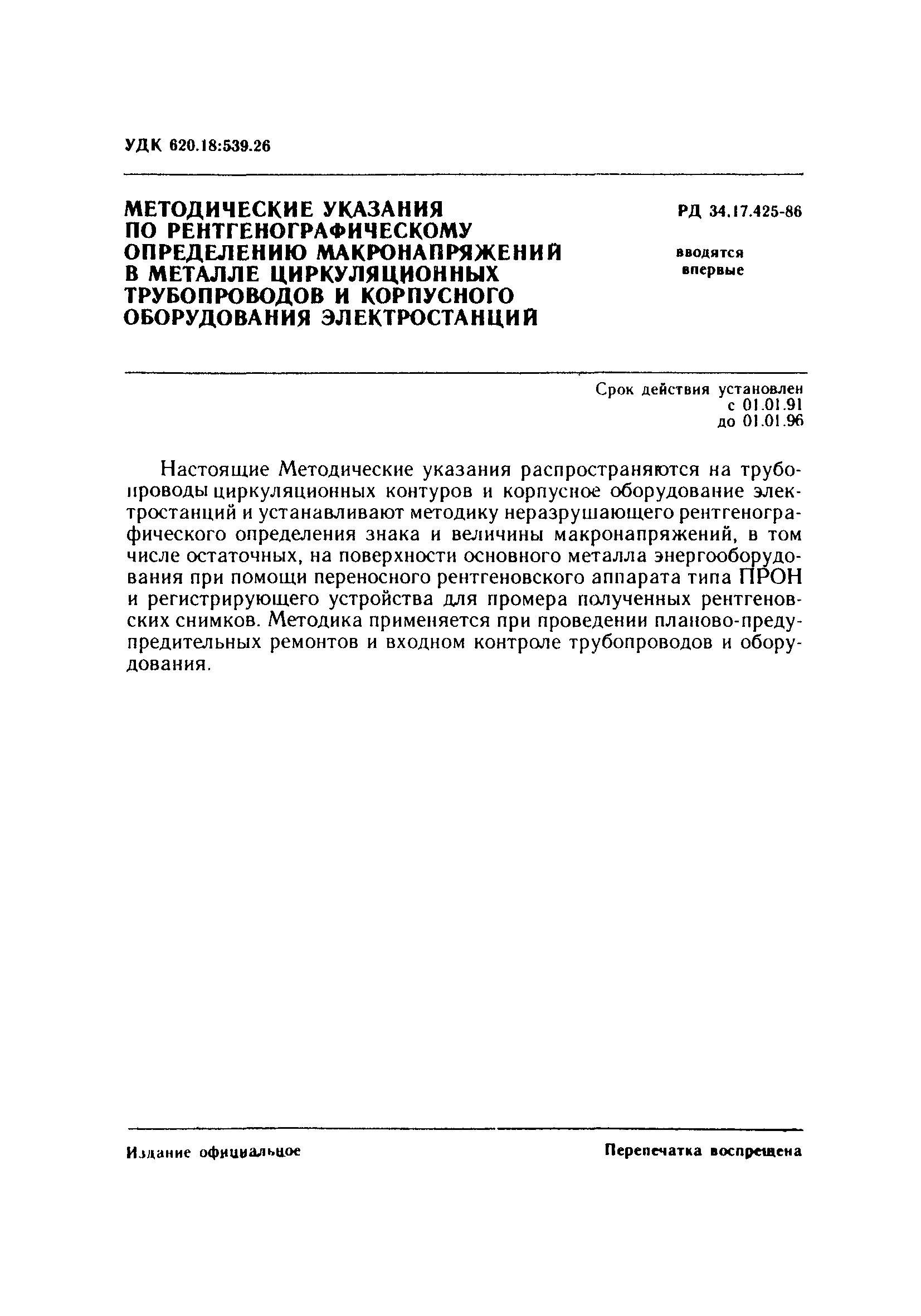

Область применения:	Методические указания распространяются на трубопроводы циркуляционных контуров и корпусное оборудование электростанций и устанавливают методику неразрушающего рентгенографического определения знака и величины макронапряжений, в том числе остаточных, на поверхности основного металла энергооборудования при помощи переносного рентгеновского аппарата типа ПРОН и регистрирующего устройства для промера полученных рентгеновских снимков.

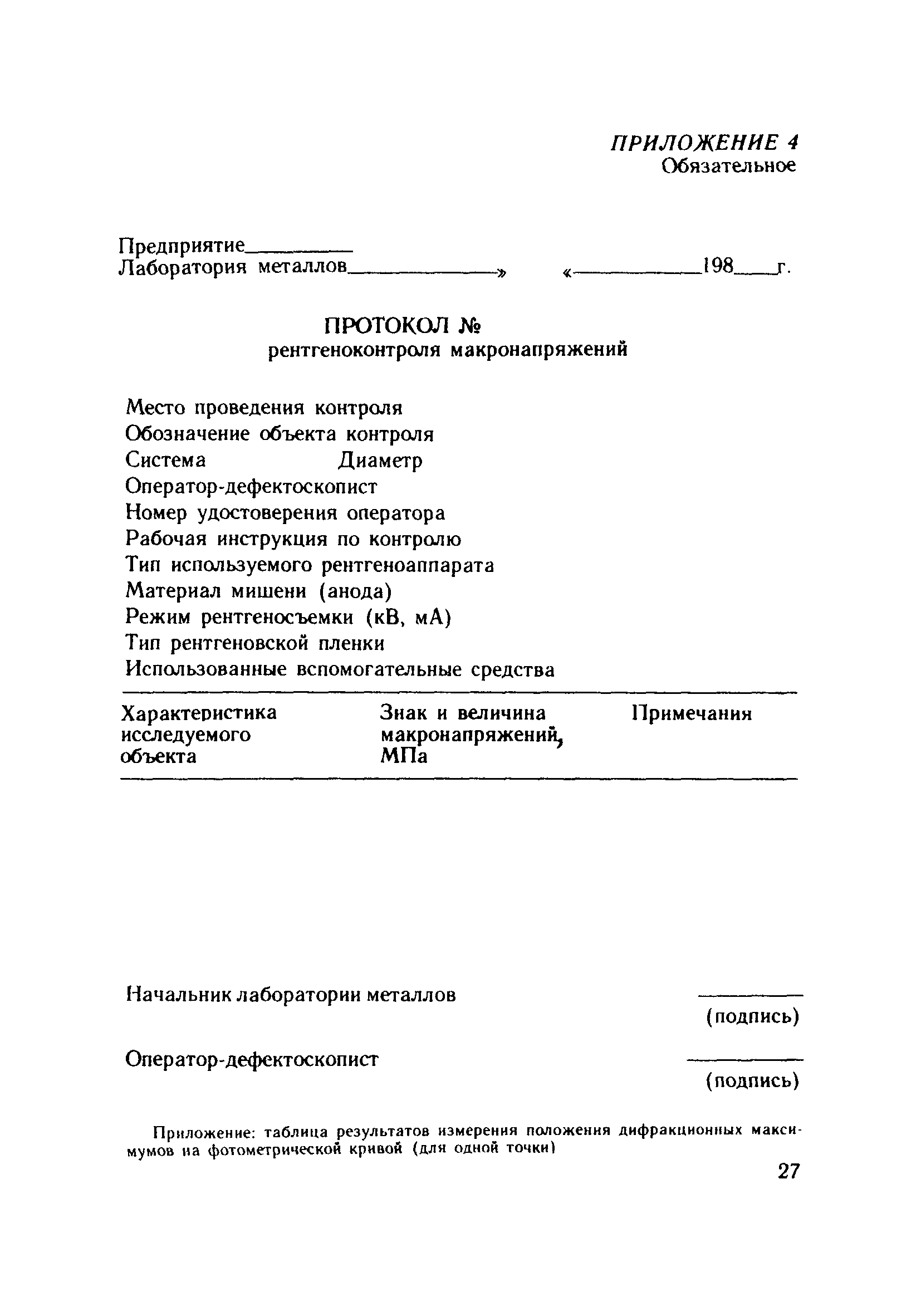

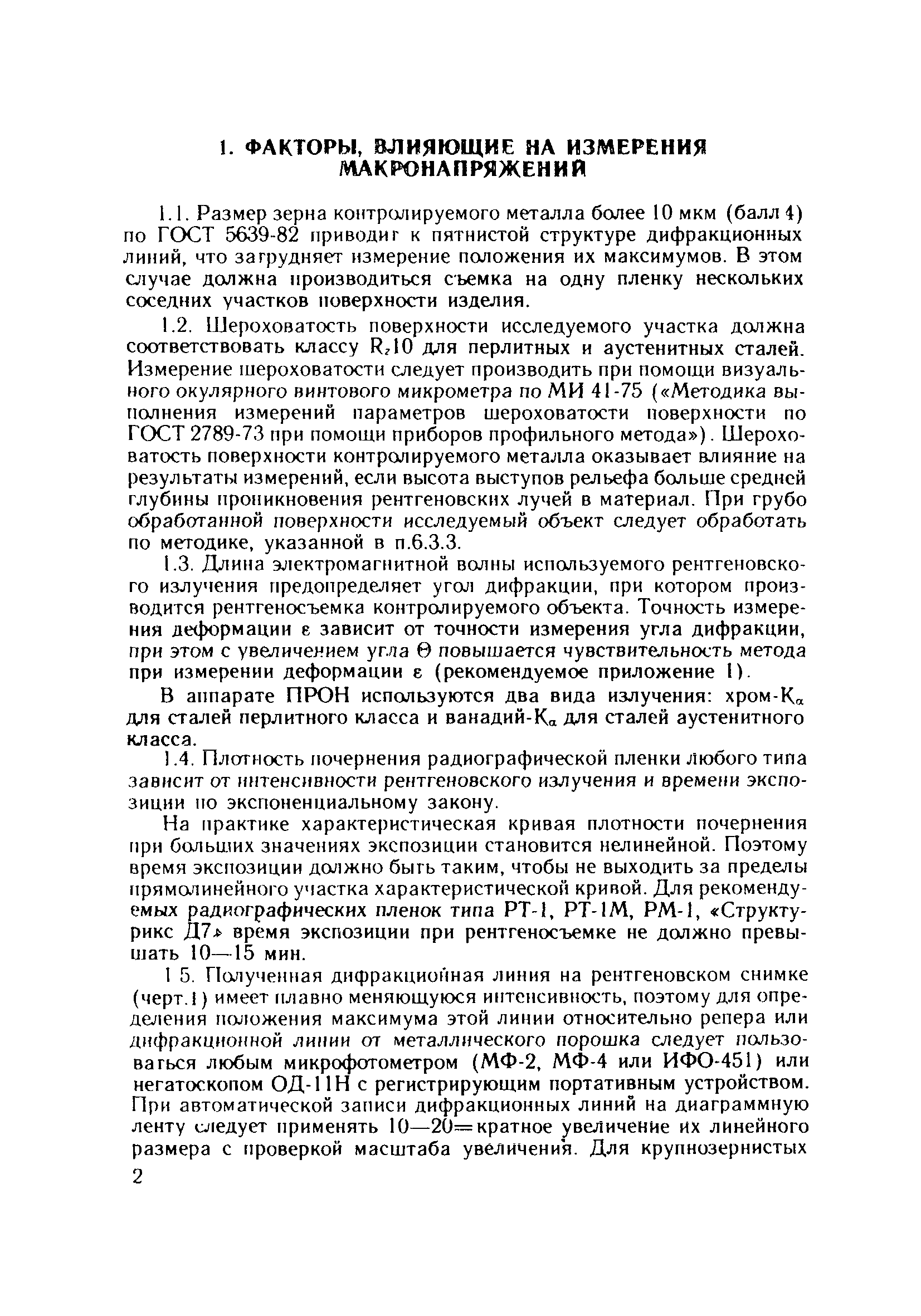

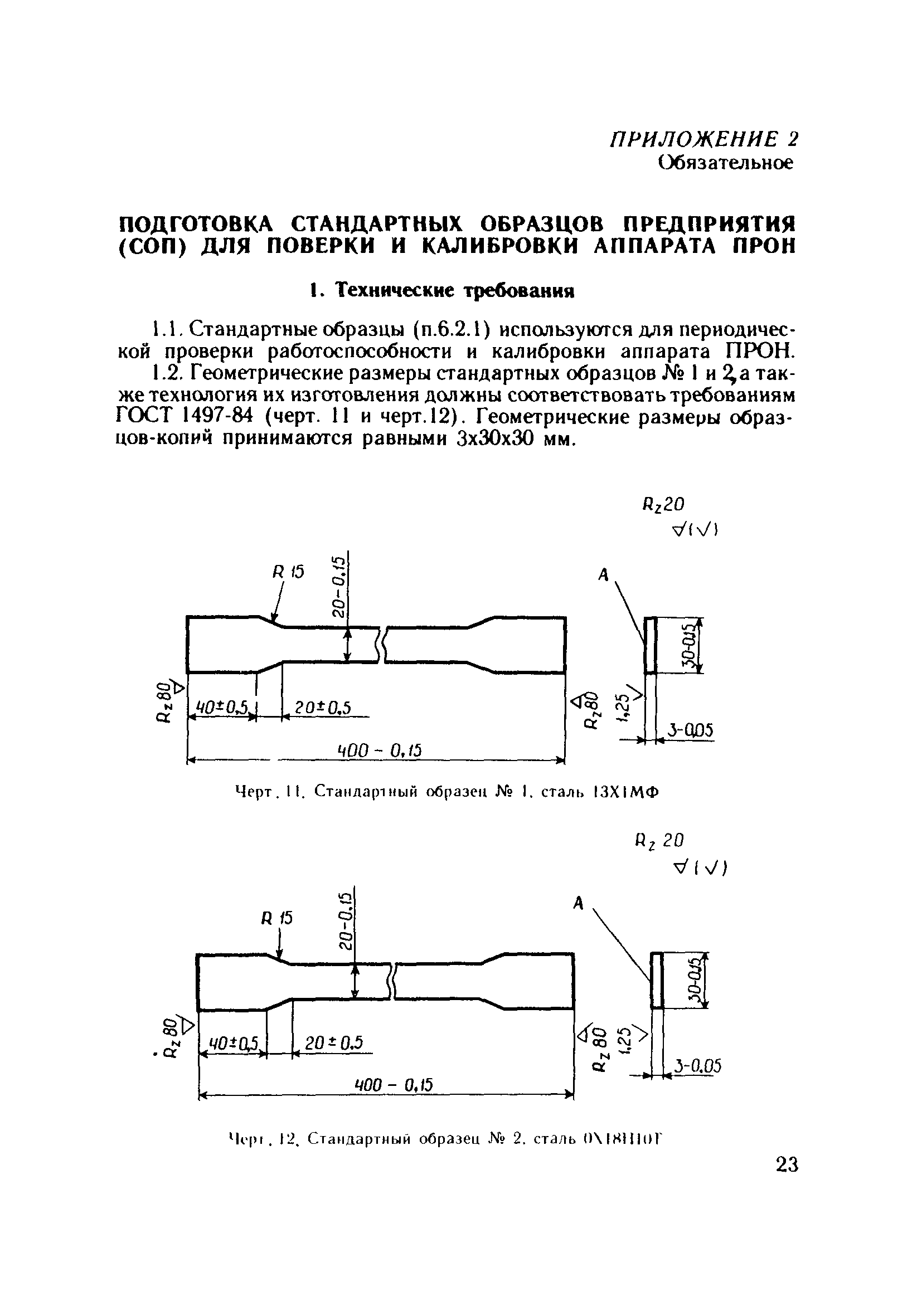

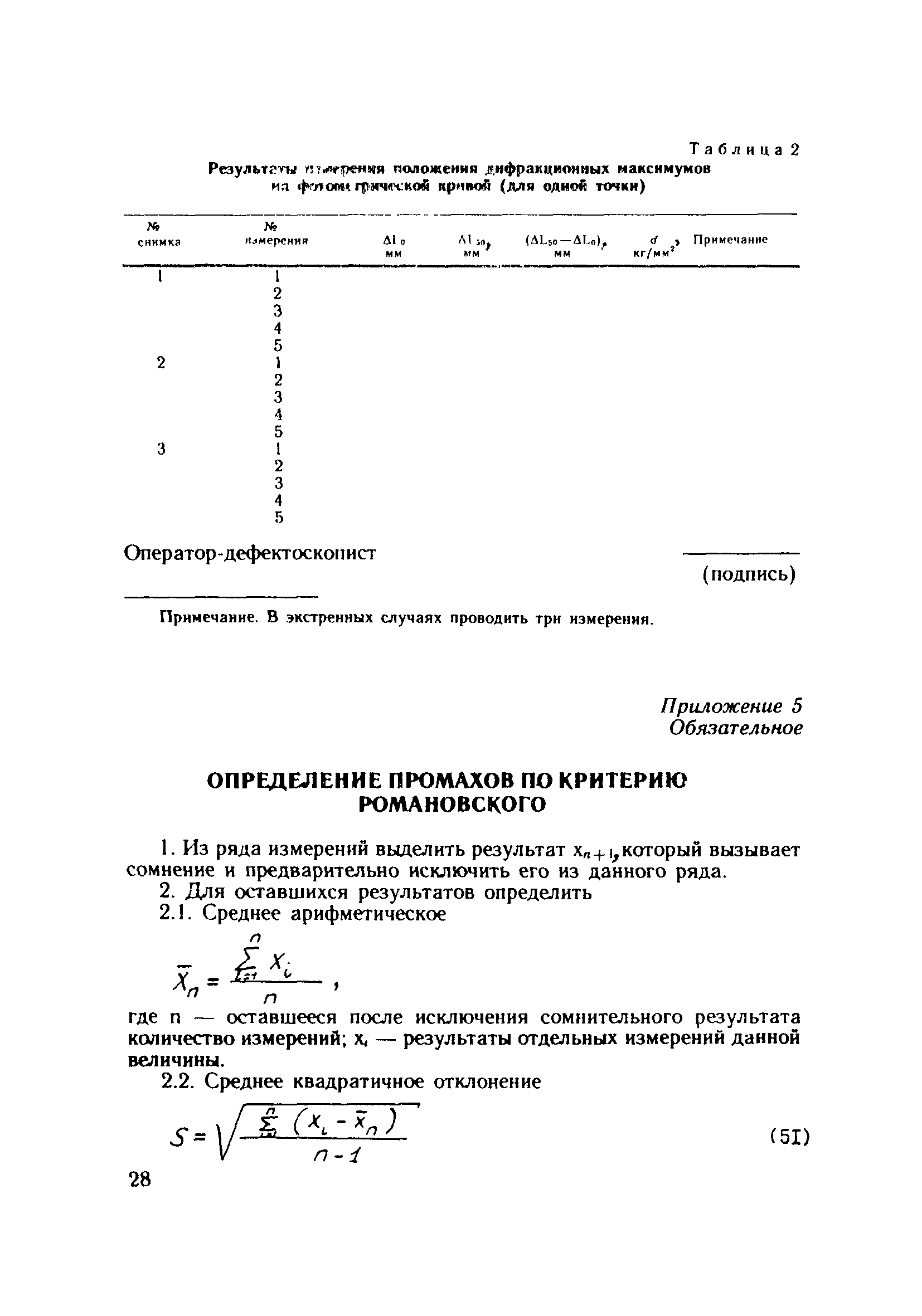

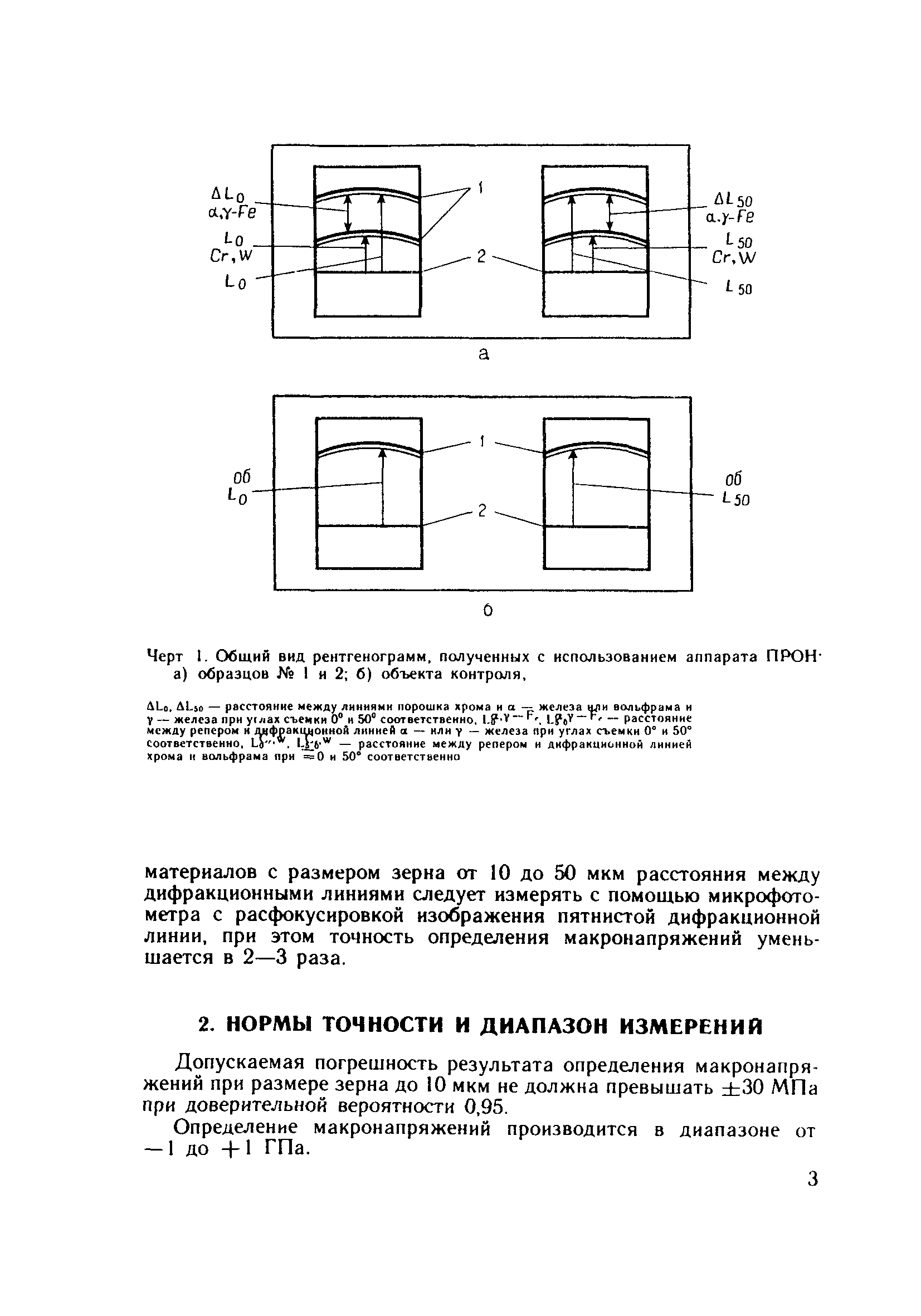

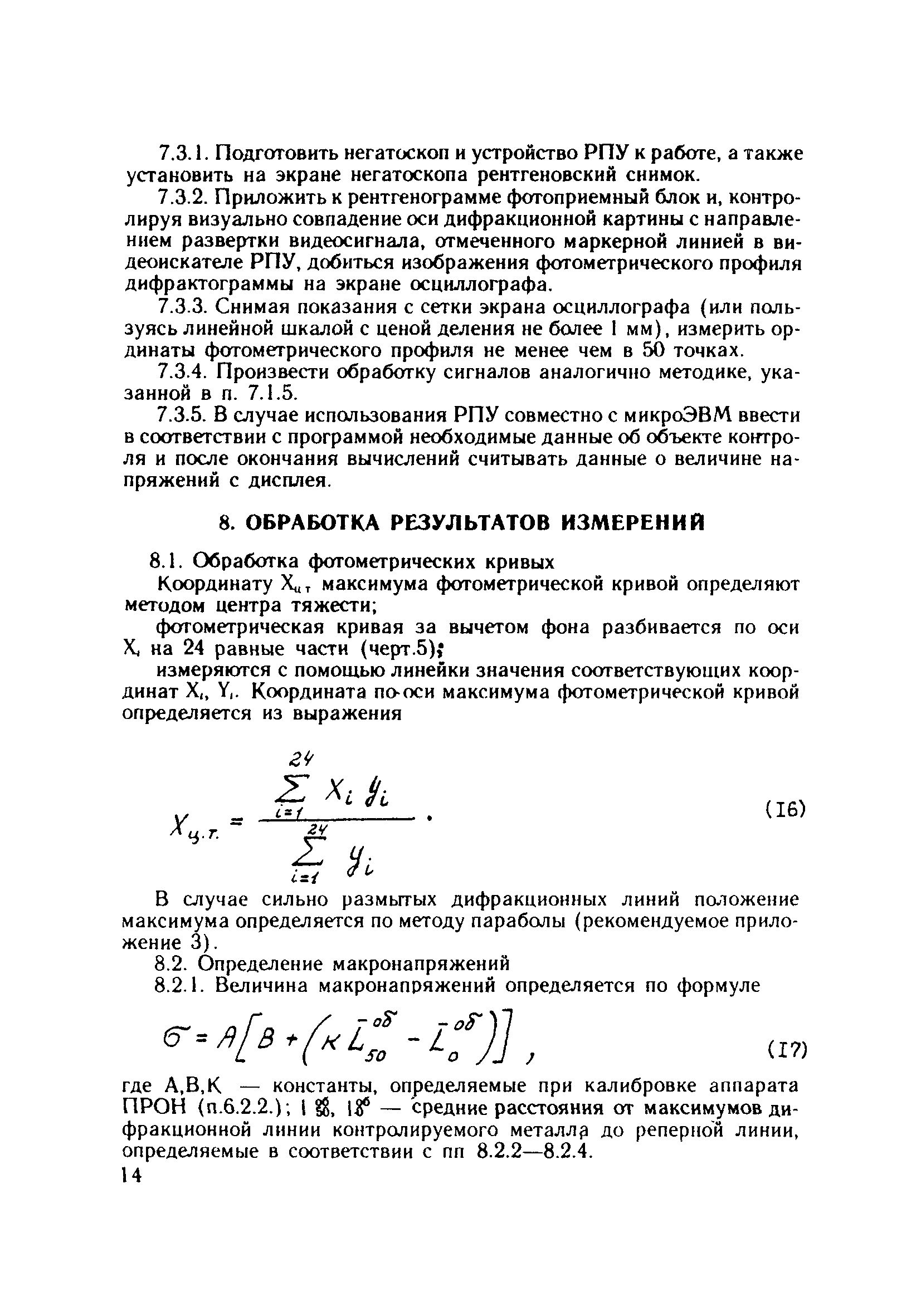

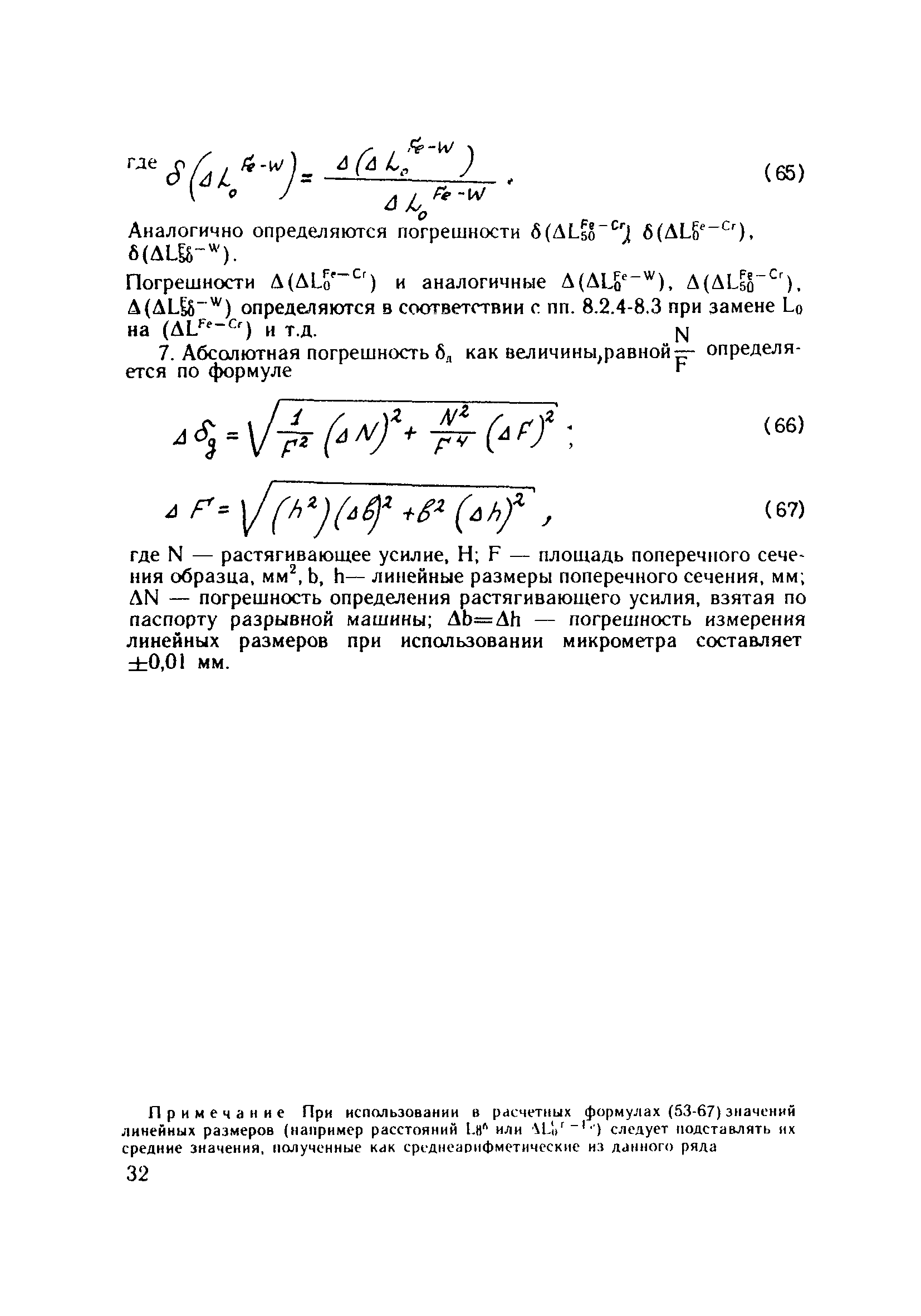

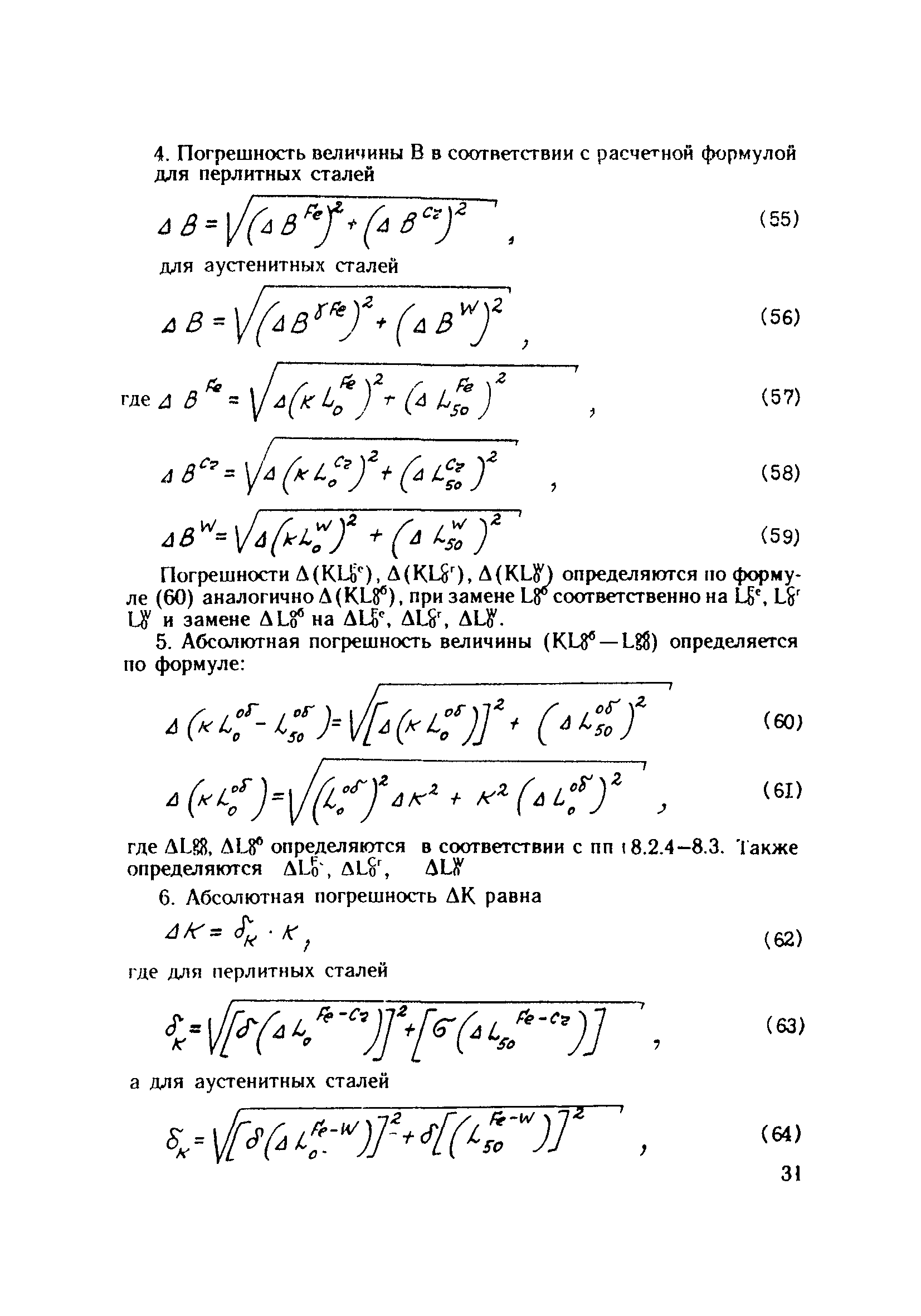

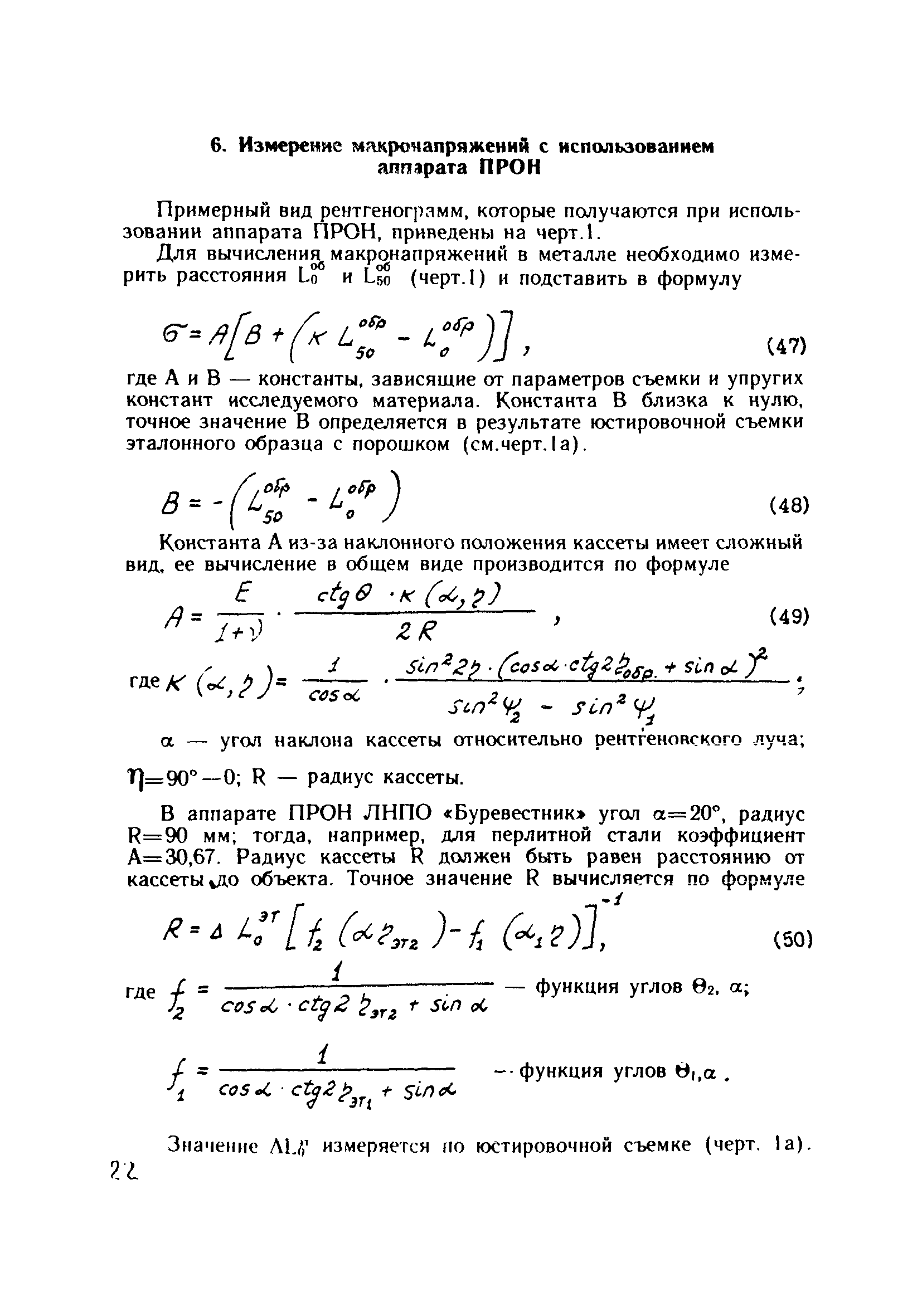

Оглавление:	1. Факторы, влияющие на измерения макронапряжений 2. Нормы точности и диапазон измерений 3. Средства измерений 4. Требования по технике безопасности и квалификации операторов 5. Условия выполнения измерений 6. Методика выполнения измерений 7. Промер рентгеновских снимков 8. Обработка результатов измерений Приложение 1 (рекомендуемое). Теоретические основы рентгеновской тензометрии Приложение 2 (обязательное). Подготовка стандартных образцов предприятия (СОП) для поверки и калибровки аппарата ПРОН Приложение 3 (рекомендуемое). Определение положения дифракционной линии методом параболы Приложение 4 (обязательное). Форма протокола рентгеноконтроля макронапряжений Приложение 5 (обязательное). Определение промахов по критерию Романовского Приложение 6 (обязательное). Определение погрешности измерения макронапряжений

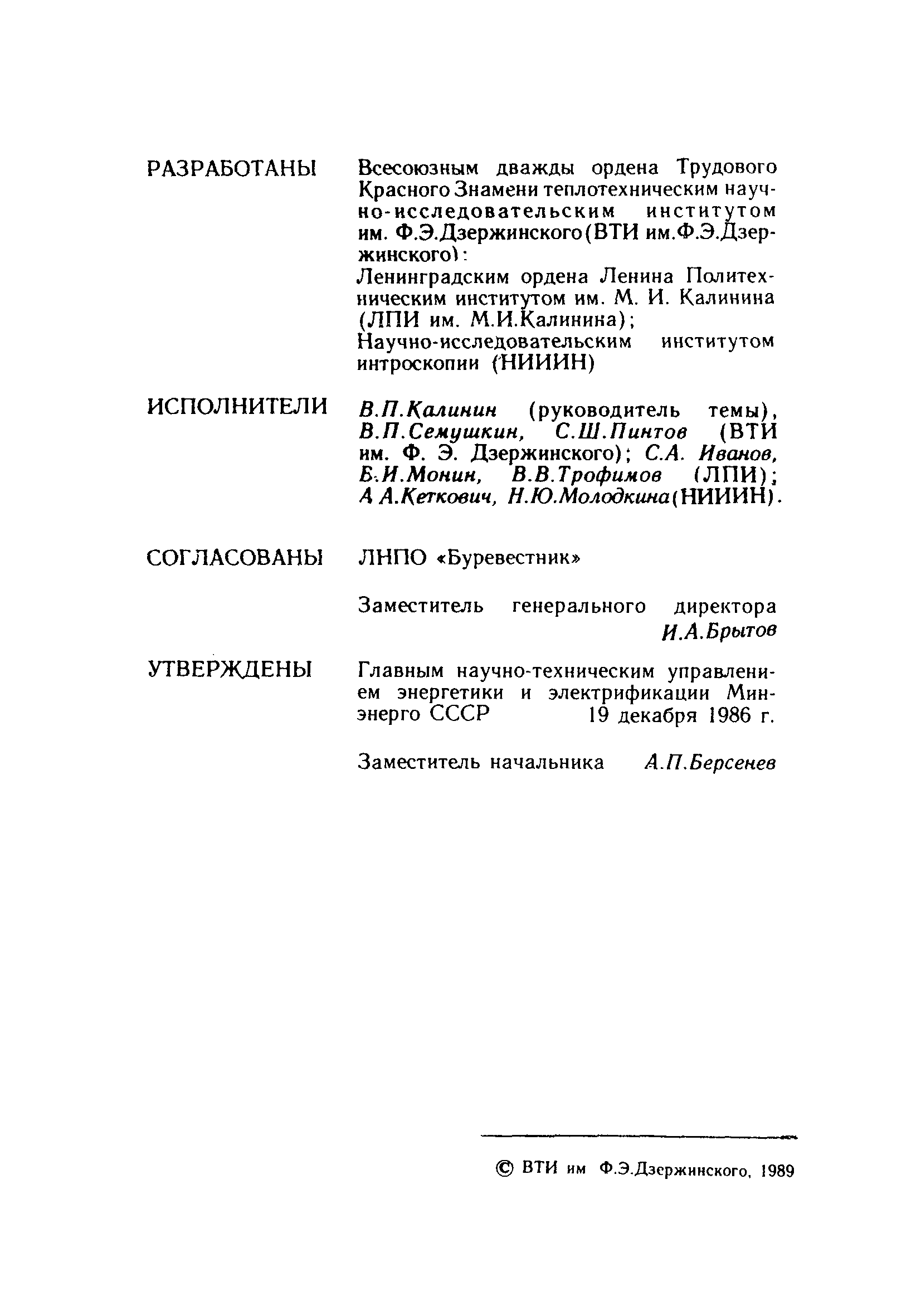

Разработан:	ЛПИ им. М.И. Калинина Минвуза РСФСР ВТИ НИИПИН
Утверждён:	19.12.1986 Минэнерго СССР (USSR Minenergo )
Принят:	ЛНПО Буревестник
Издан:	ВТИ (1989 г. )
Расположен в:	Техническая документация Мостостроение Сварка. Термообработка. Контроль металла
Нормативные ссылки:	ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 17299-78 «Спирт этиловый технический. Технические условия» ГОСТ 3118-77 «Реактивы. Кислота соляная. Технические условия» ГОСТ 4461-77 «Реактивы. Кислота азотная. Технические условия» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 6456-82 «Шкурка шлифовальная бумажная. Технические условия» ГОСТ 8.207-76 «Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения» ГОСТ 9559-89 «Листы свинцовые. Технические условия» ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия» МИ 41-88 «Государственная система обеспечения единства измерений. Методика выполнения измерений параметров шероховатости поверхности по ГОСТ 2789-73 при помощи приборов профильного метода» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» РД 34.03.201-97 «Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» ОСП 72/87 «Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
