Скачать РД 34.17.306 Методические указания по металлографическому анализу при оценке качества и исследований причин повреждений сварных соединений паропроводов из сталей 12Х1МФ и 15Х1МФ тепловых электростанций

Дата актуализации: 10.08.2017

РД 34.17.306

Методические указания по металлографическому анализу при оценке качества и исследований причин повреждений сварных соединений паропроводов из сталей 12Х1МФ и 15Х1МФ тепловых электростанций

Обозначение:	РД 34.17.306
Обозначение англ:	RD 34.17.306
Статус:	действует
Название рус.:	Методические указания по металлографическому анализу при оценке качества и исследований причин повреждений сварных соединений паропроводов из сталей 12Х1МФ и 15Х1МФ тепловых электростанций
Название англ.:	Procedural Guidelines for Metallographic Analysis for Quality Assessment and Investigations of Causes of Damage to Welded Joints in Steam Lines Made from Steels 12Kh1MF and 15Kh1MF at Thermal Power Stations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1988
Область применения:	Методические указания распространяются на сварные соединения элементов паропроводов из сталей 12ХIМФ и 15XIMIФ с толщиной стенки 10 мм и более, выполненные дуговой сваркой с использованием присадочных материалов того же легирования, и устанавливают порядок использования металлографического анализа при оценке качества изготовления, работоспособности и причин повреждений указанных сварных соединений.

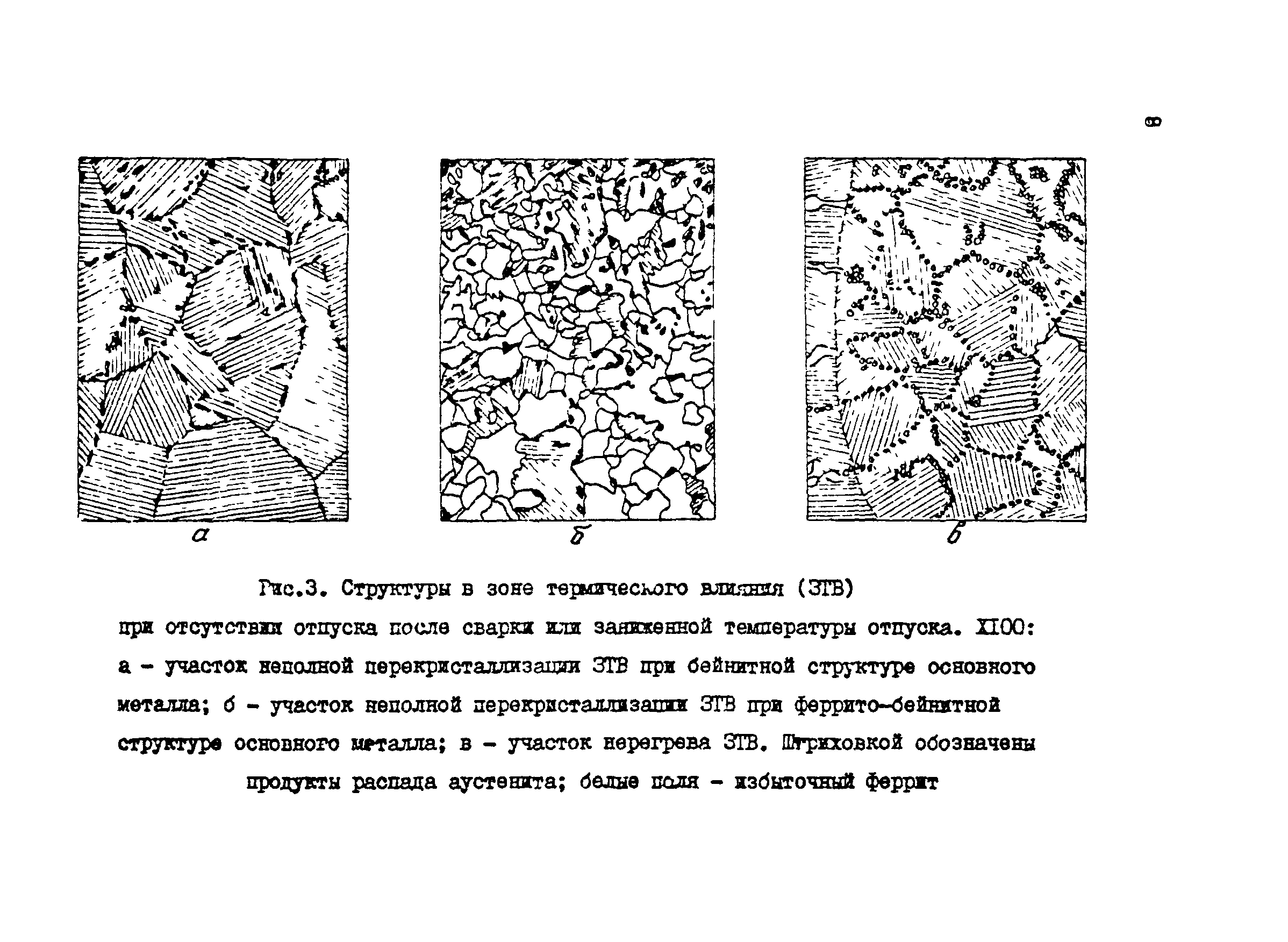

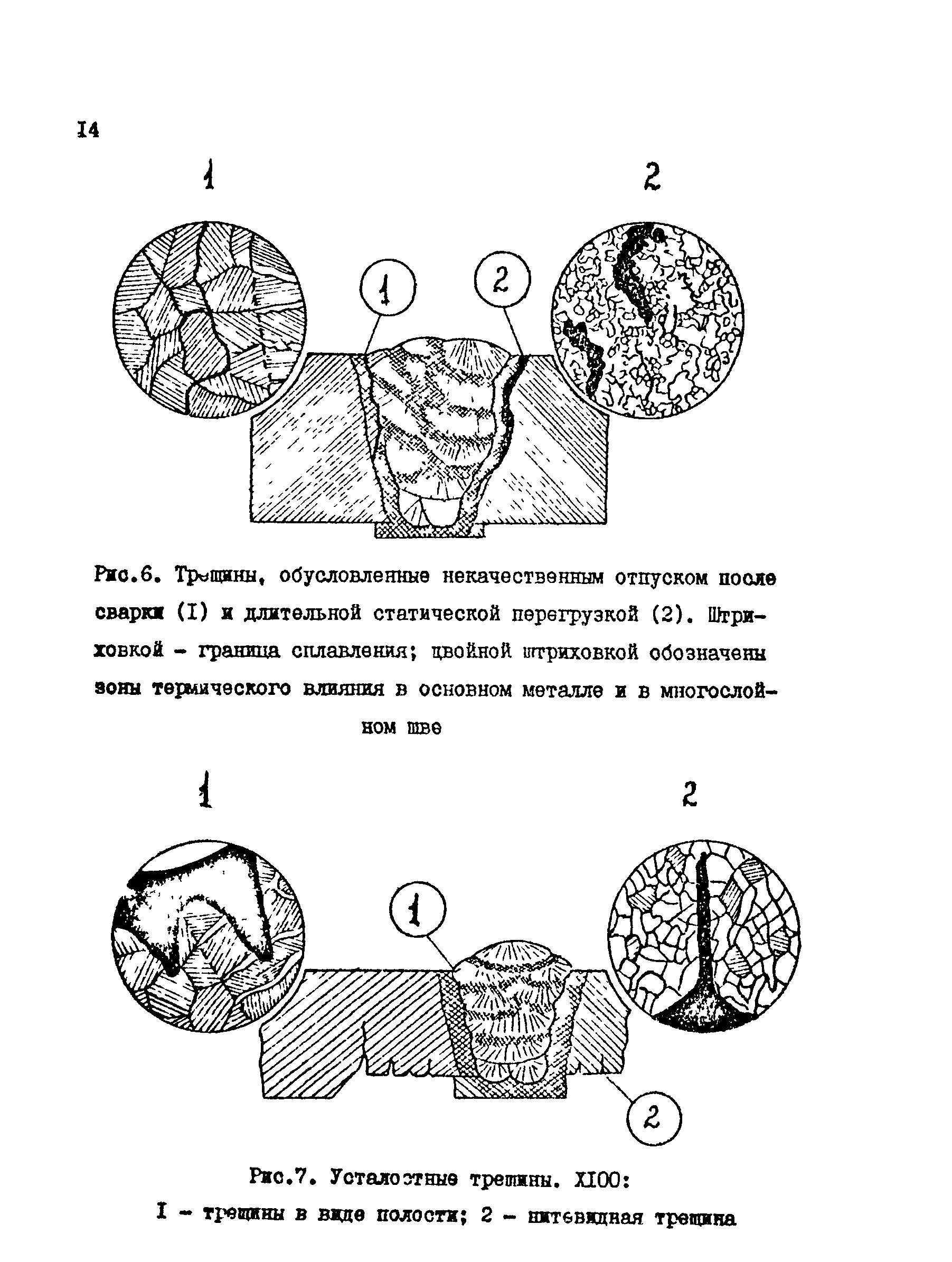

Оглавление:	1 Подготовка образцов к металлографическому анализу 2 Контроль подготовки к сварке и ее качества 3 Контроль качества отпуска после сварки 4 Оценка работоспособности сварных соединений по их структуре 5 Оценка причин повреждений по результатам металлографического анализа
Разработан:	НПО ЦКТИ им. И.И. Ползунова УралВТИ
Утверждён:	12.05.1987 Минэнерго СССР (USSR Minenergo )
Издан:	ВТИ (1987 г. )
Расположен в:	Техническая документация Мостостроение Сварка. Термообработка. Контроль металла
Заменяет собой:	«Методические указания по применению шкал структур и твердости для оценки качества и работоспособности металла сварных соединений из сталей 12ХIМФ и 15XIMIФ» (СЦНТИ Энергонот ОРГРЭС, 1972)
Нормативные ссылки:	ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования»
