РД 34.20.505

Типовая инструкция по переключениям в электроустановках

Обозначение:	РД 34.20.505
Обозначение англ:	RD 34.20.505
Статус:	заменен
Название рус.:	Типовая инструкция по переключениям в электроустановках
Название англ.:	Model Guidelines for Switchings in Electrical Installations
Дата добавления в базу:	01.11.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.2001
Область применения:	Документ устанавливает порядок и последовательность выполнения переключений в электроустановках напряжением до и выше 1000 В

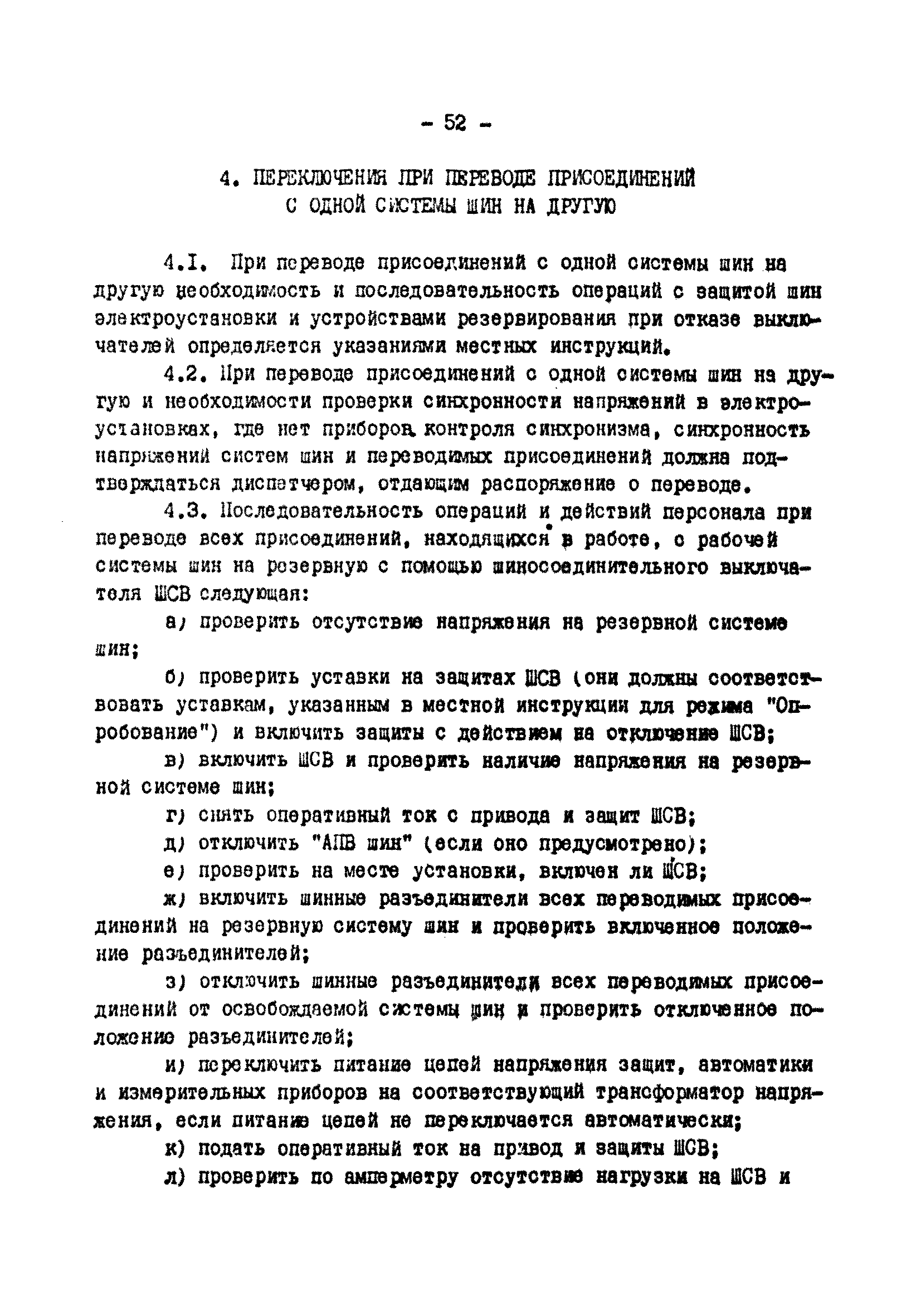

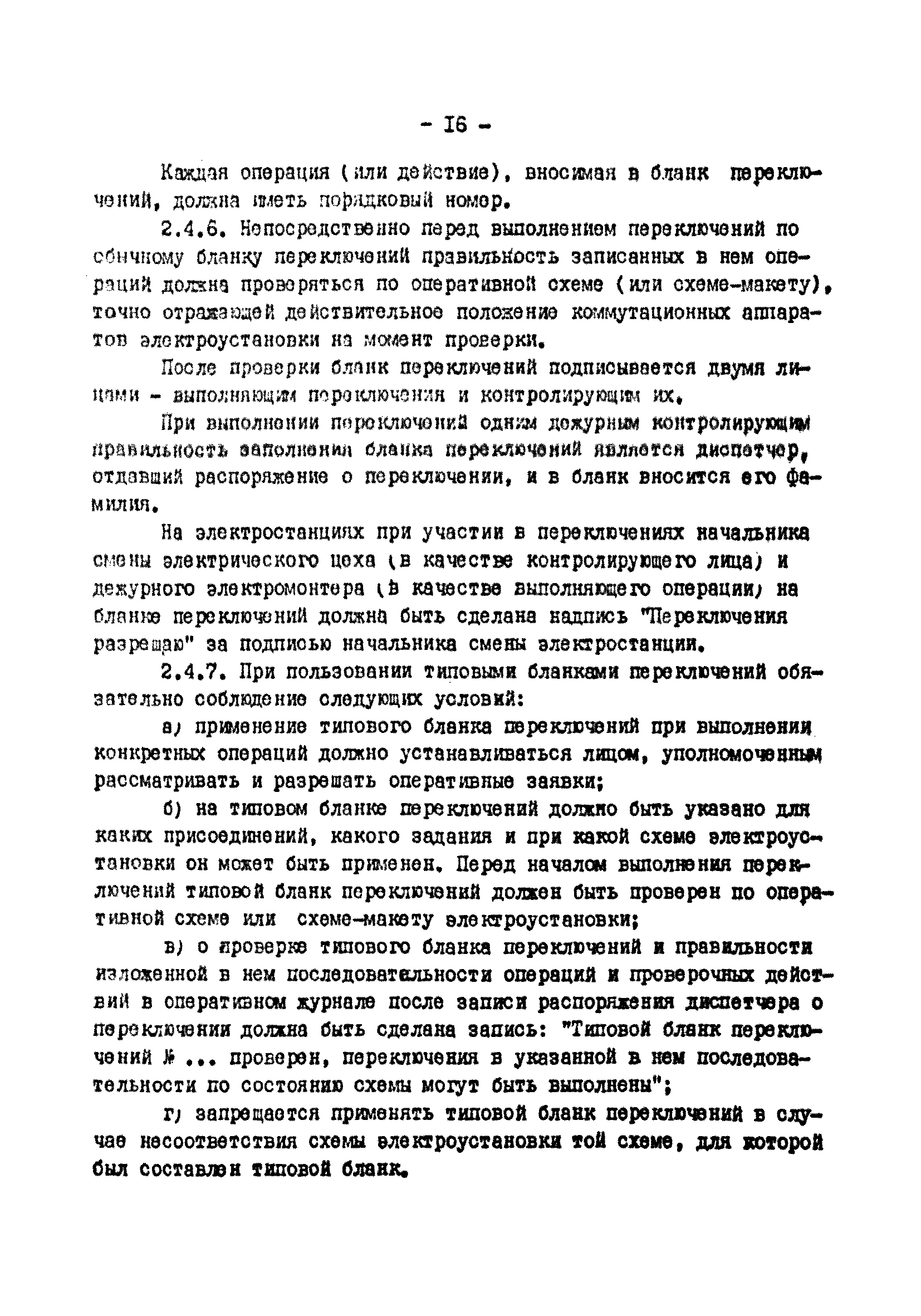

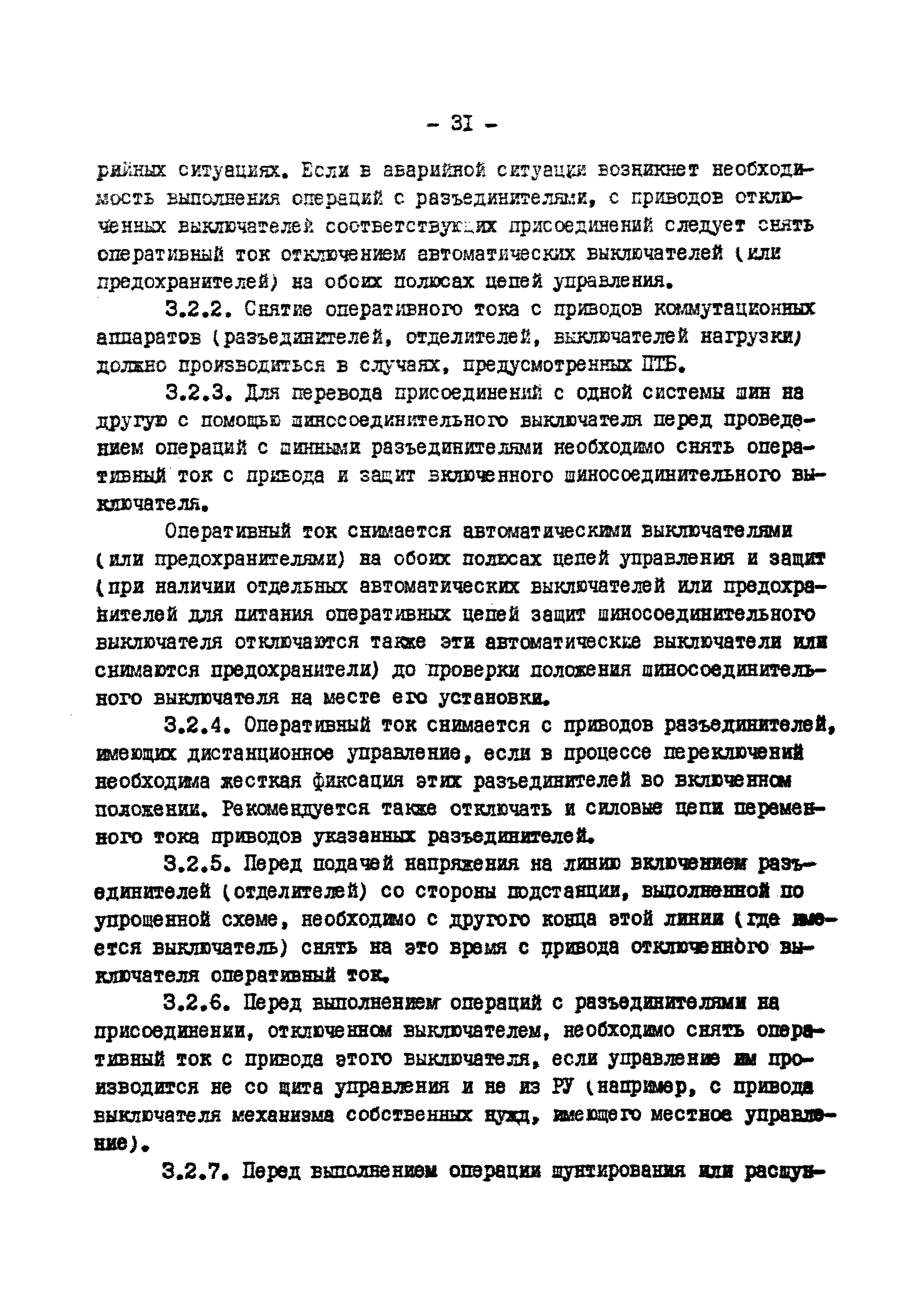

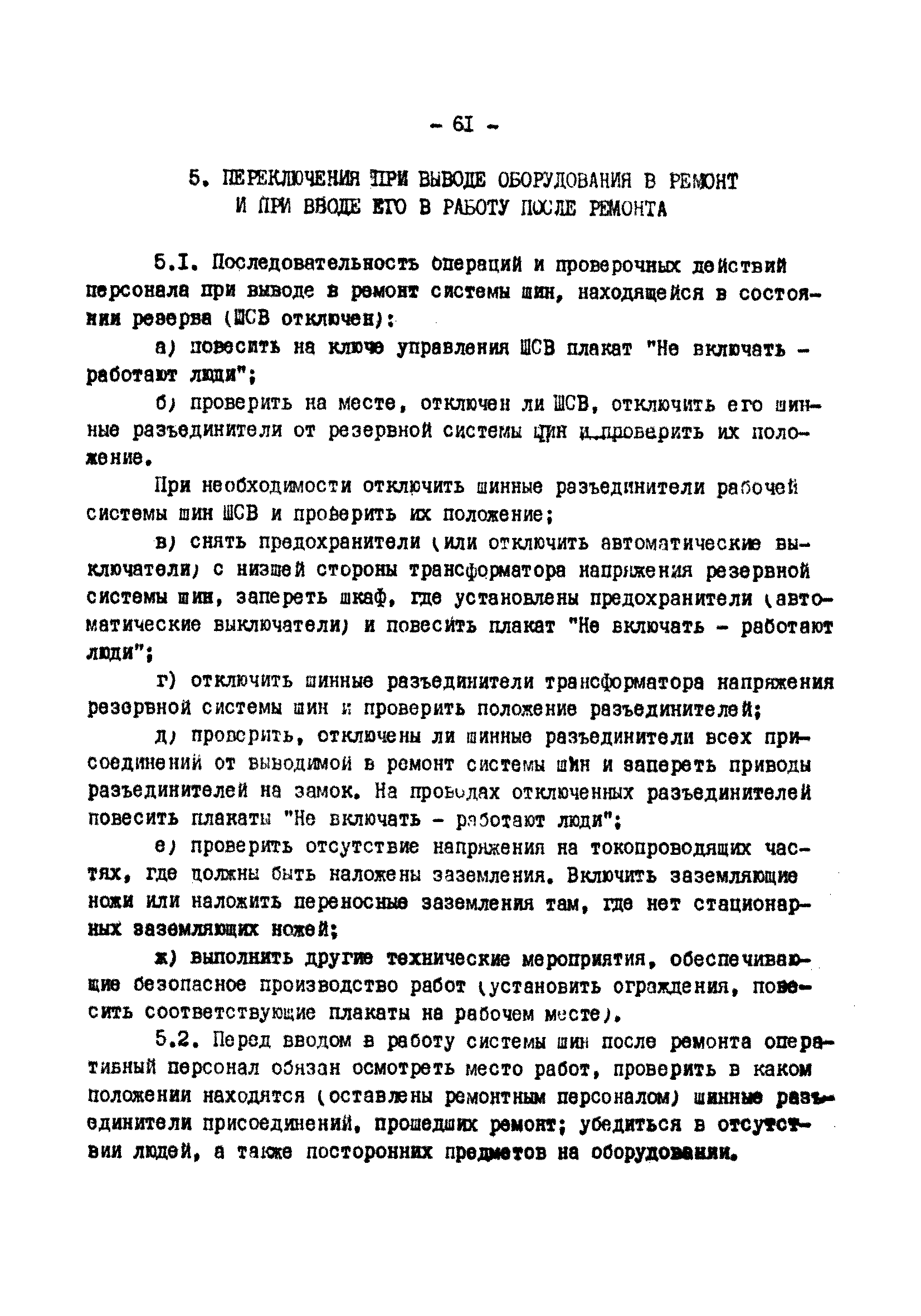

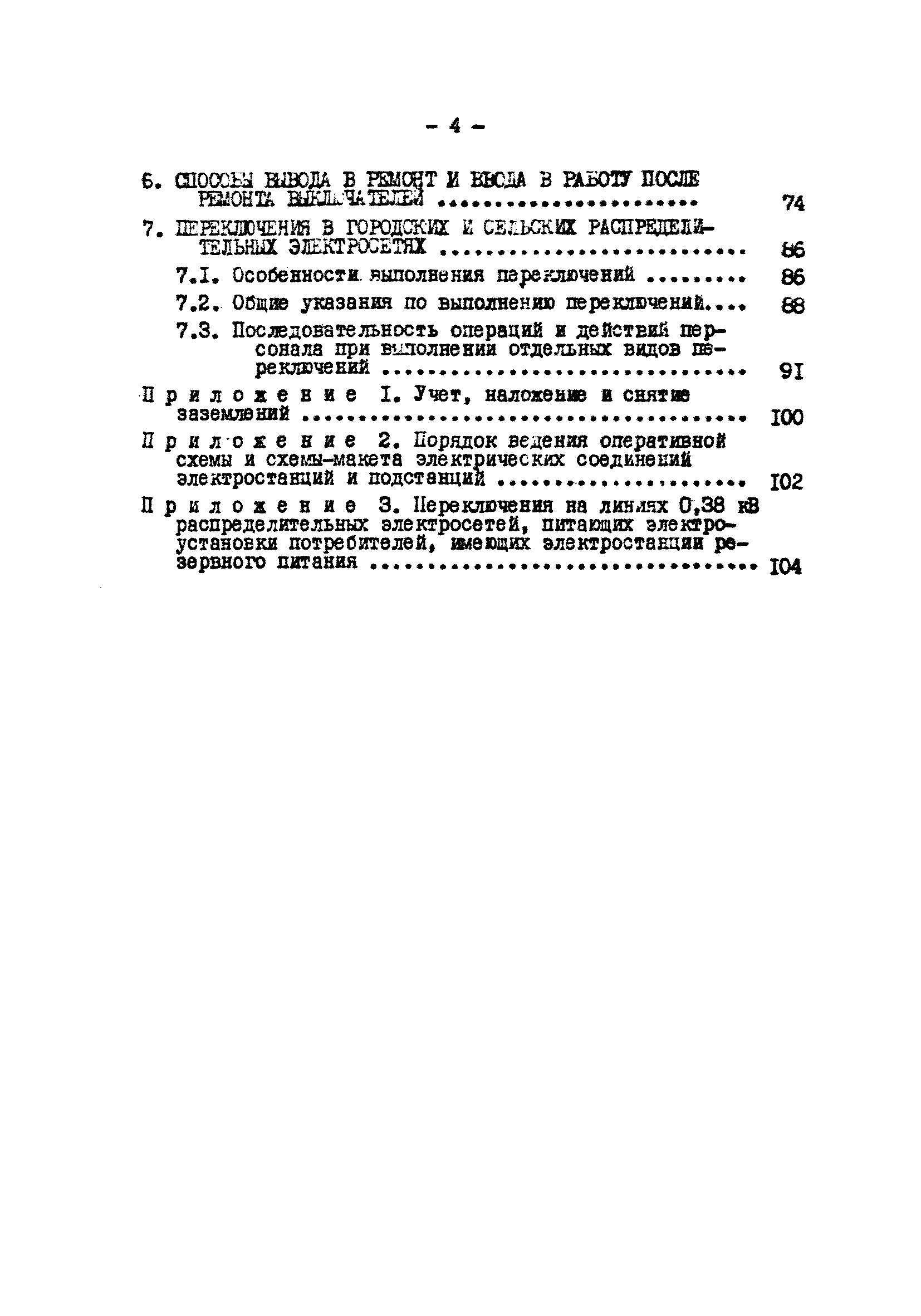

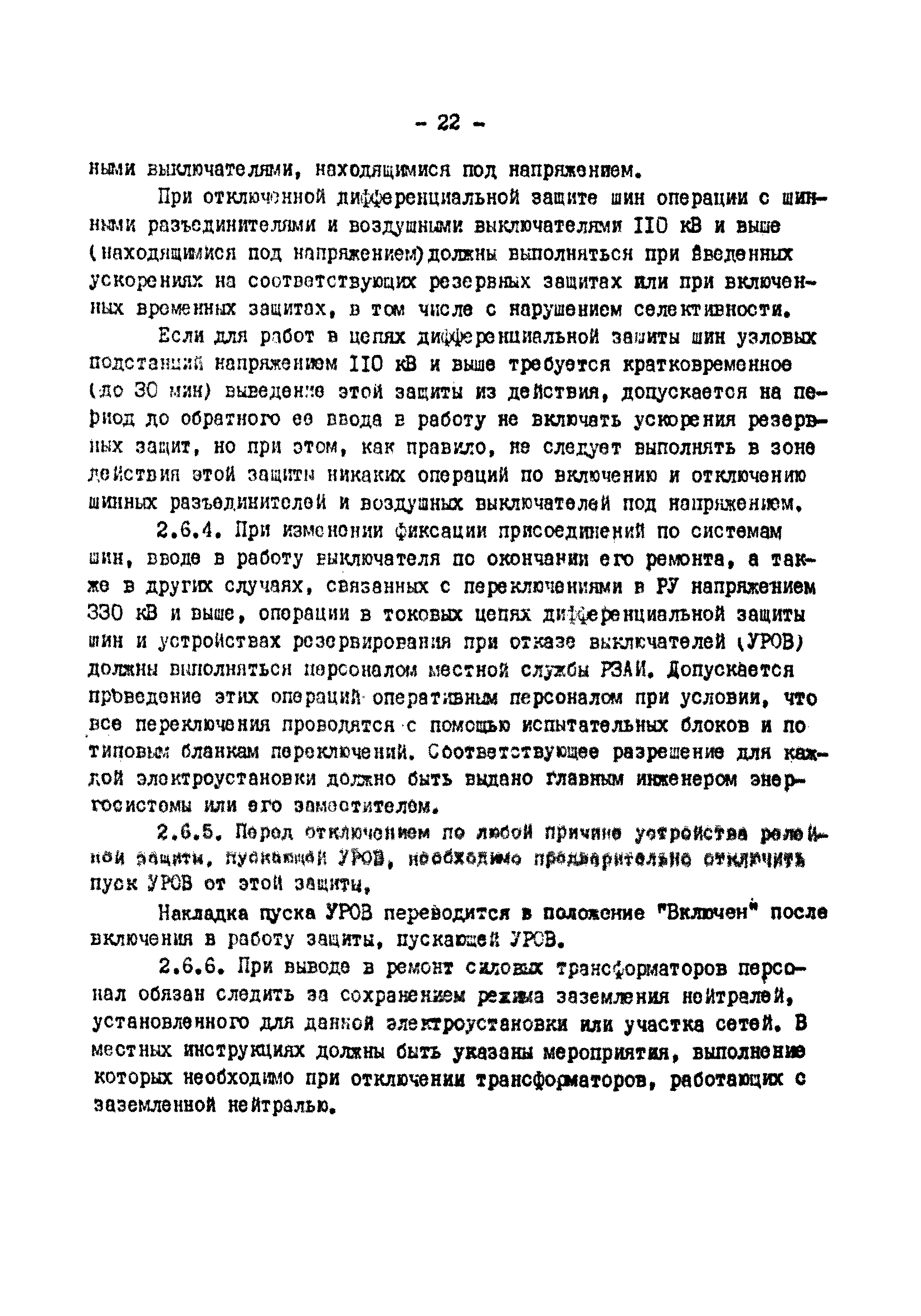

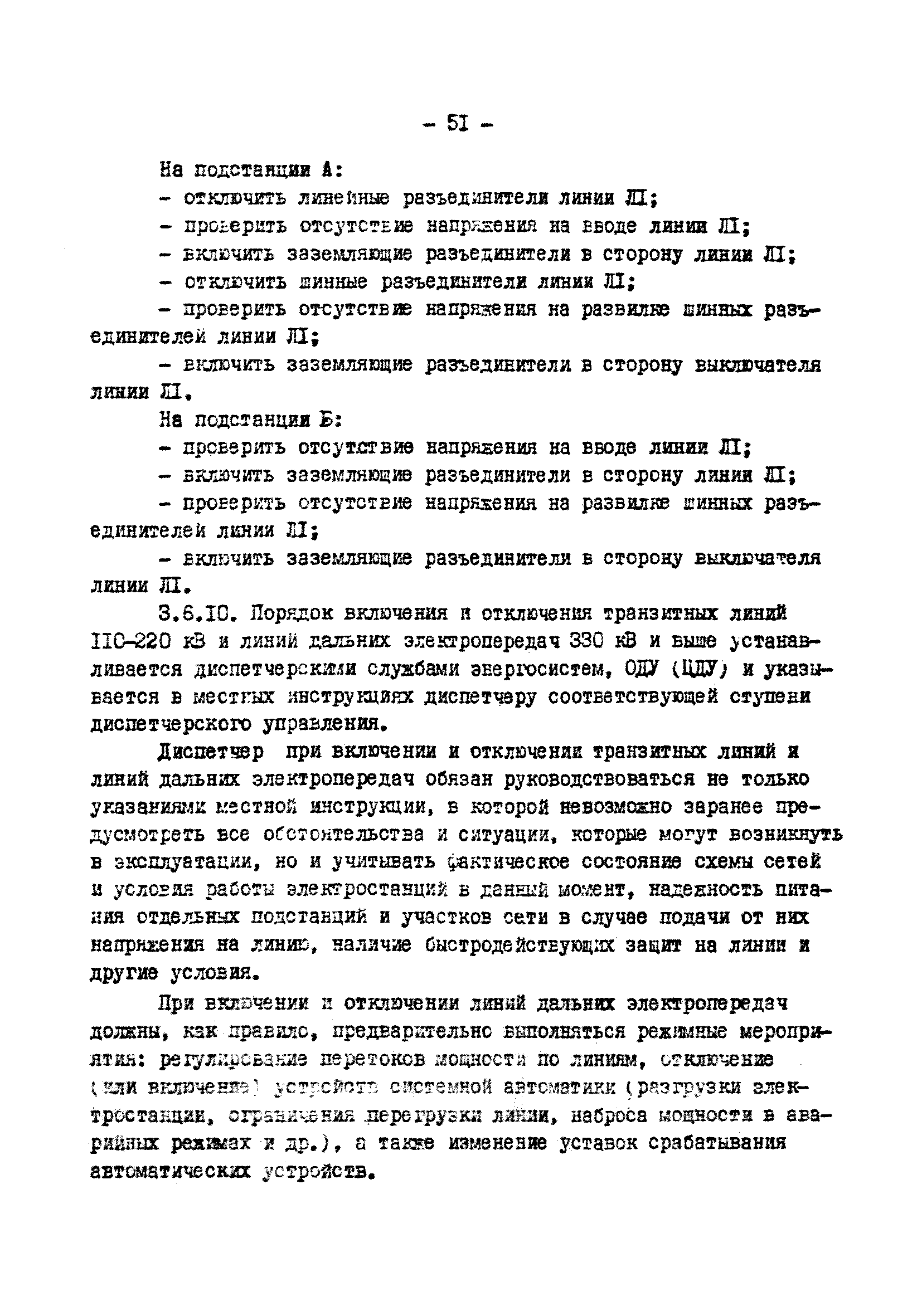

Оглавление:	1 Общая часть 2 Организация и порядок переключений    2.1 Оперативное обслуживание    2.2 Обязанности, ответственность и подчиненность оперативного персонала    2.3 Распоряжение о переключении    2.4 Бланки переключений    2.5 Общие положения о переключениях    2.6 Переключения в схемах релейной защиты и автоматики    2.7 Переключения при ликвидации аварий    2.8 Переключения при вводе в работу нового оборудования и проведении испытаний 3 Выполнение переключений    3.1 Проведение операций с выключателями, разъединителями, отделителями и выключателями нагрузки    3.2 Снятие оперативного тока с приводом коммутационных аппаратов    3.3 Проверка положений коммутационных аппаратов    3.4 Действия с оперативной блокировкой    3.5 Последовательность операций с коммутационными аппаратами присоединений линий, трансформаторов, синхронных компенсаторов и генераторов    3.6 Последовательность операций при включении и отключении линий электропередачи 4 Переключения при переводе присоединений с одной системы шин на другую 5 Переключение при вводе оборудования в ремонт и при вводе его в работу после ремонта 6 Способы вывода в ремонт и ввода в работу после ремонта выключателей 7 Переключения в городских и сельских распределительных электросетях    7.1 Особенности выполнения переключений    7.2 Общие указания по выполнению переключений    7.3 Последовательность операций и действий персонала при выполнении отдельных видов переключений Приложение 1. Учет, наложение и снятие заземлений Приложение 2. Порядок ведения оперативной схемы и схемы-макета электрических соединений электростанций и подстанций Приложение 3. Переключения на линиях 0,38 кВ распределительных электросетей, питающих электроустановки потребителей, имеющих электростанции резервного питания
Разработан:	Мосэнерго
Утверждён:	11.02.1985 Минэнерго СССР (USSR Minenergo )
Издан:	СПО Союзтехэнерго (1985 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электрическое оборудование для работы в особых условиях Электрические установки для эксплуатации на открытом воздухе Мостостроение Предприятия, объединения, энергосистемы
Заменяет собой:	«Типовая инструкция по производству переключений в электрических распределительных устройствах электрических станций и подстанций»
Чем заменён:	РД 153-34.0-20.505-2001 «Типовая инструкция по переключениям в электроустановках»
