РД 34.30.105

Методические указания по расчету и проектированию пароструйных эжекторов конденсационных установок турбин ТЭС и АЭС

Обозначение:	РД 34.30.105
Обозначение англ:	RD 34.30.105
Статус:	действует
Название рус.:	Методические указания по расчету и проектированию пароструйных эжекторов конденсационных установок турбин ТЭС и АЭС
Название англ.:	Procedural Guidelines for Calculation and Design of Steam-Jet Ejectors for Condensation Units of Turbines at Thermal Power Stations and Nuclear Power Plants
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1987
Область применения:	Методические указания распространяются на пароструйные многоступенчатые эжекторы с кожухотрубными теплообменниками, применяемые в качестве газоудаляющих устройств в турбоустановках ТЭСА и АЭС, и устанавливают единые методы газодинамического расчета пароструйных аппаратов эжектора и теплового расчета кожухотрубных теплообменников, а также требования к проектированию основных элементов аппарата.

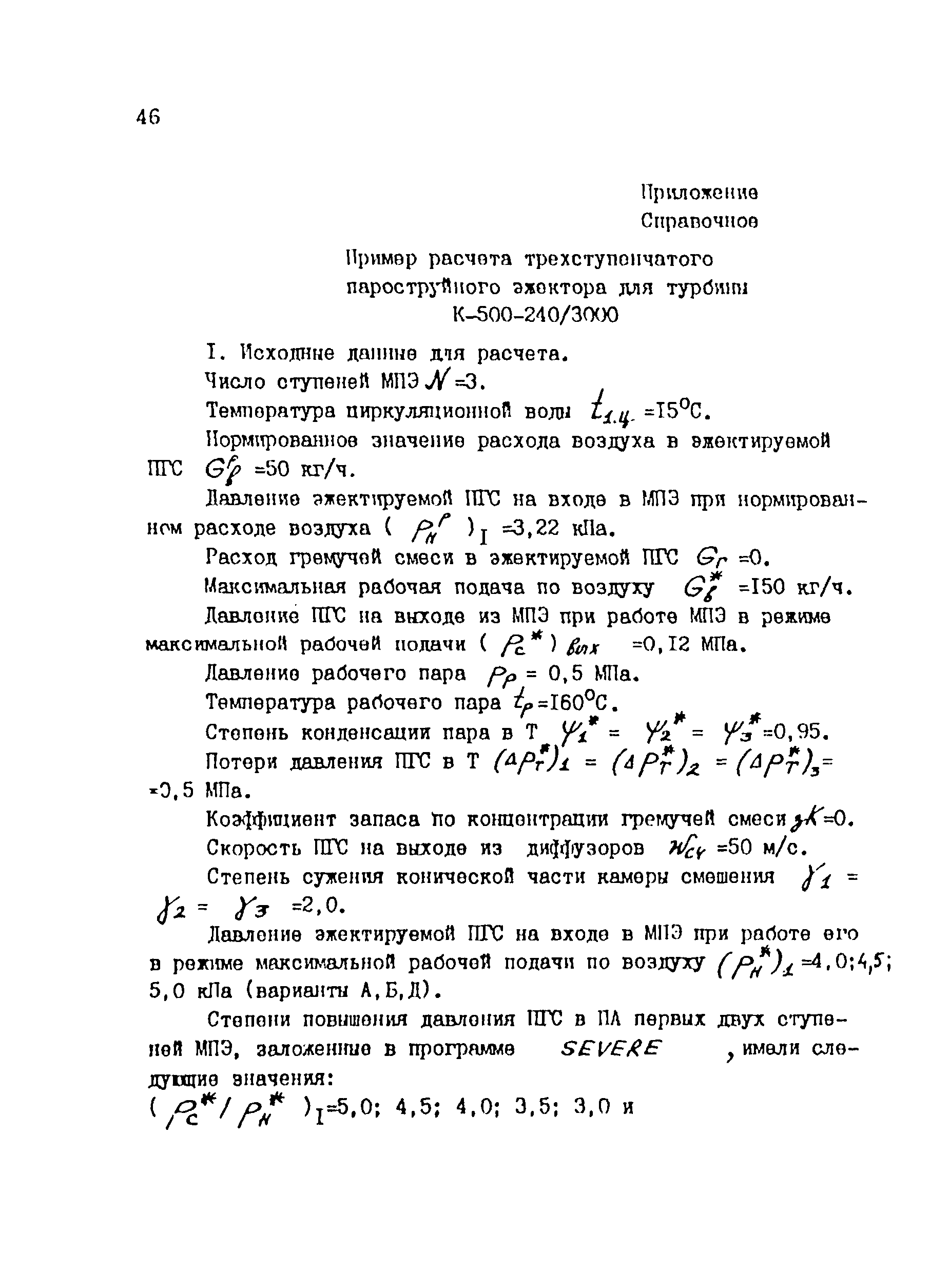

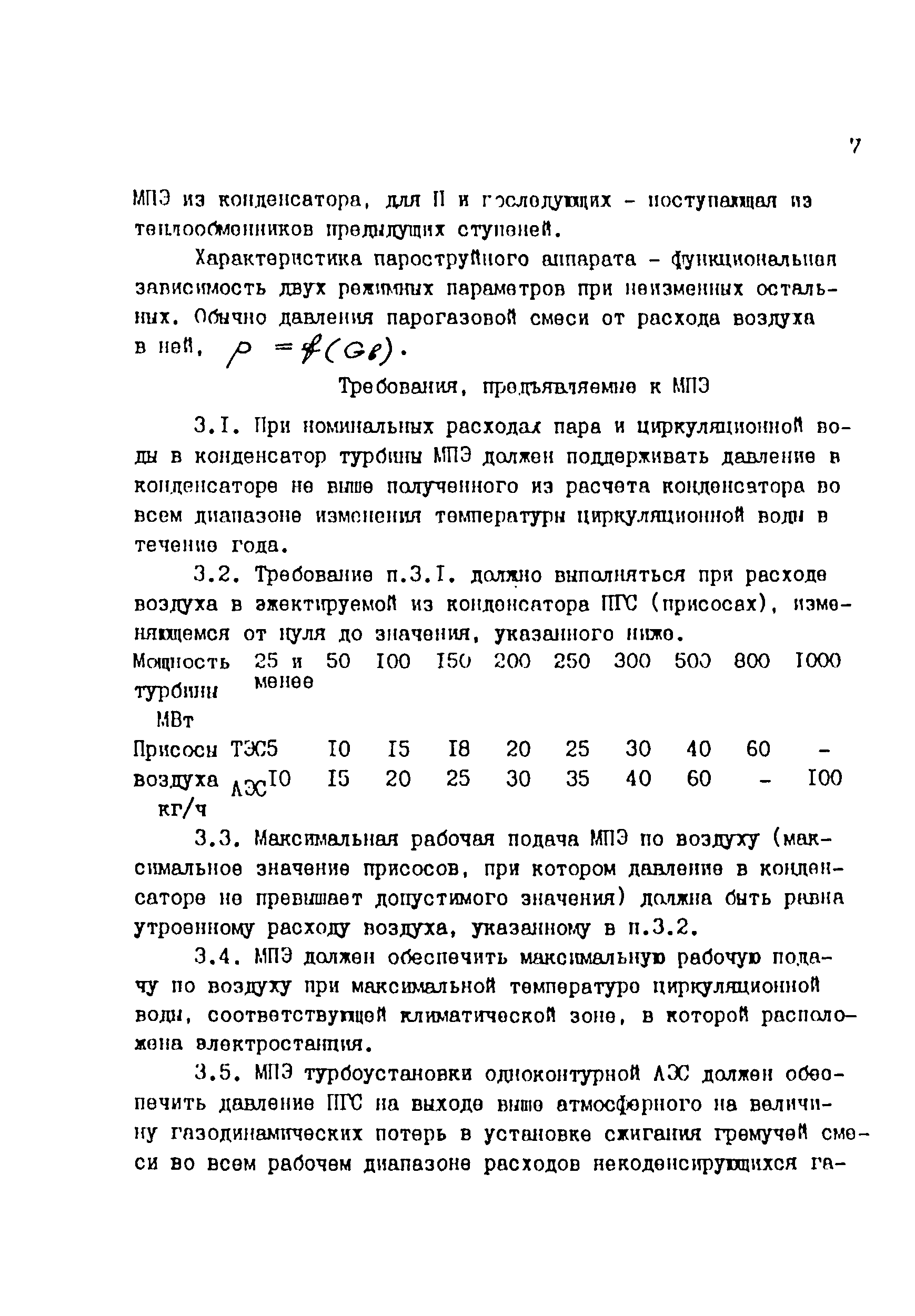

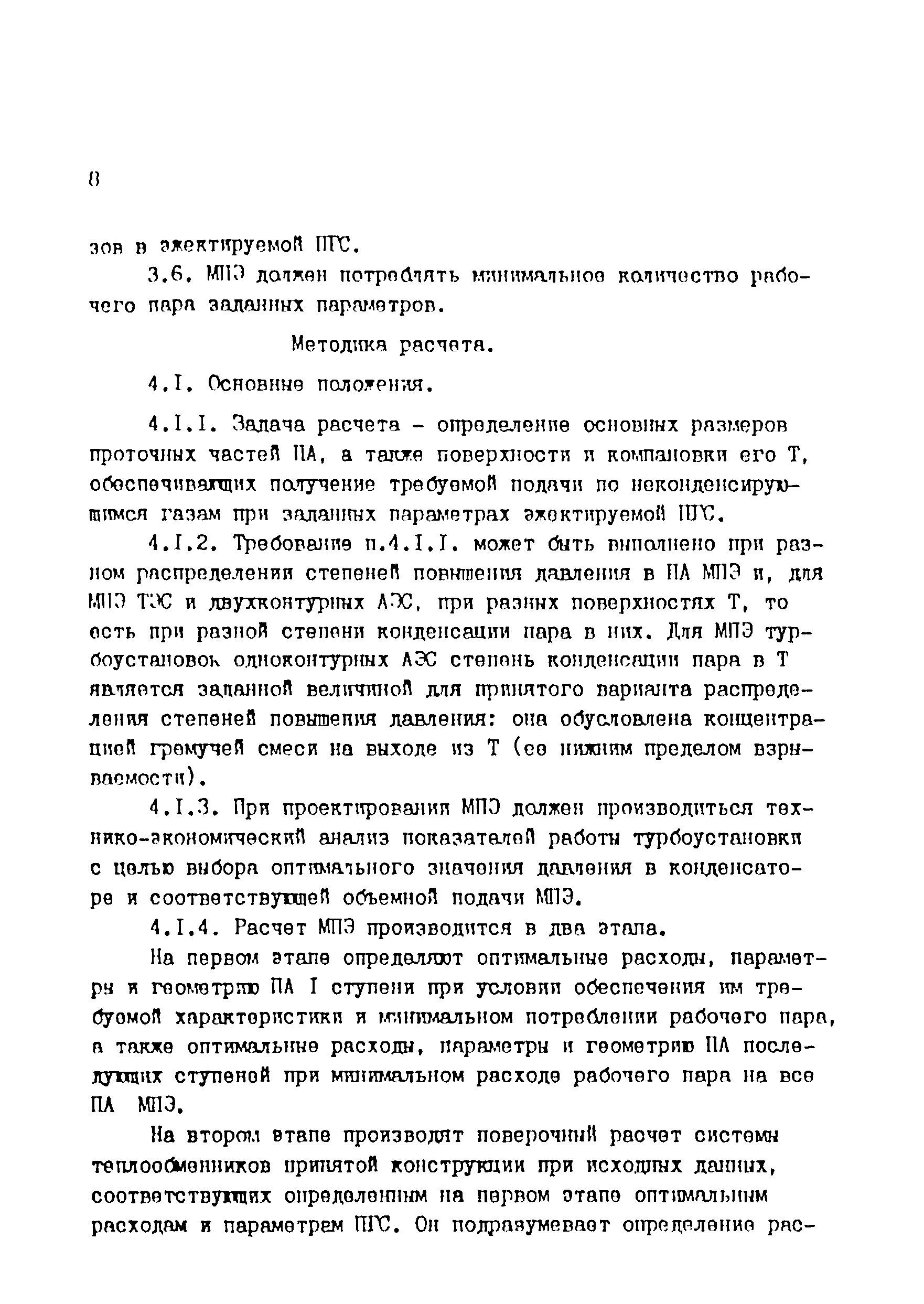

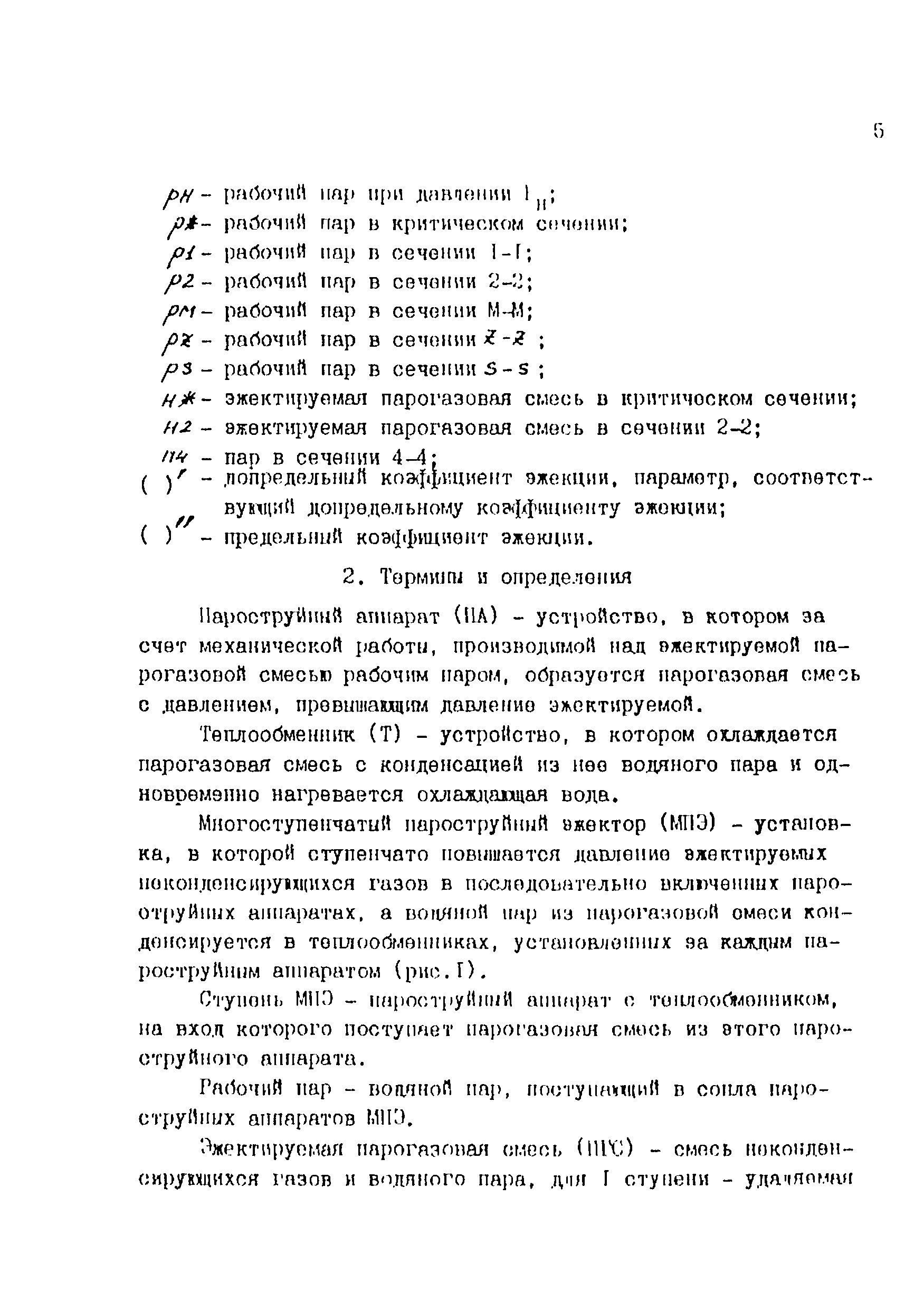

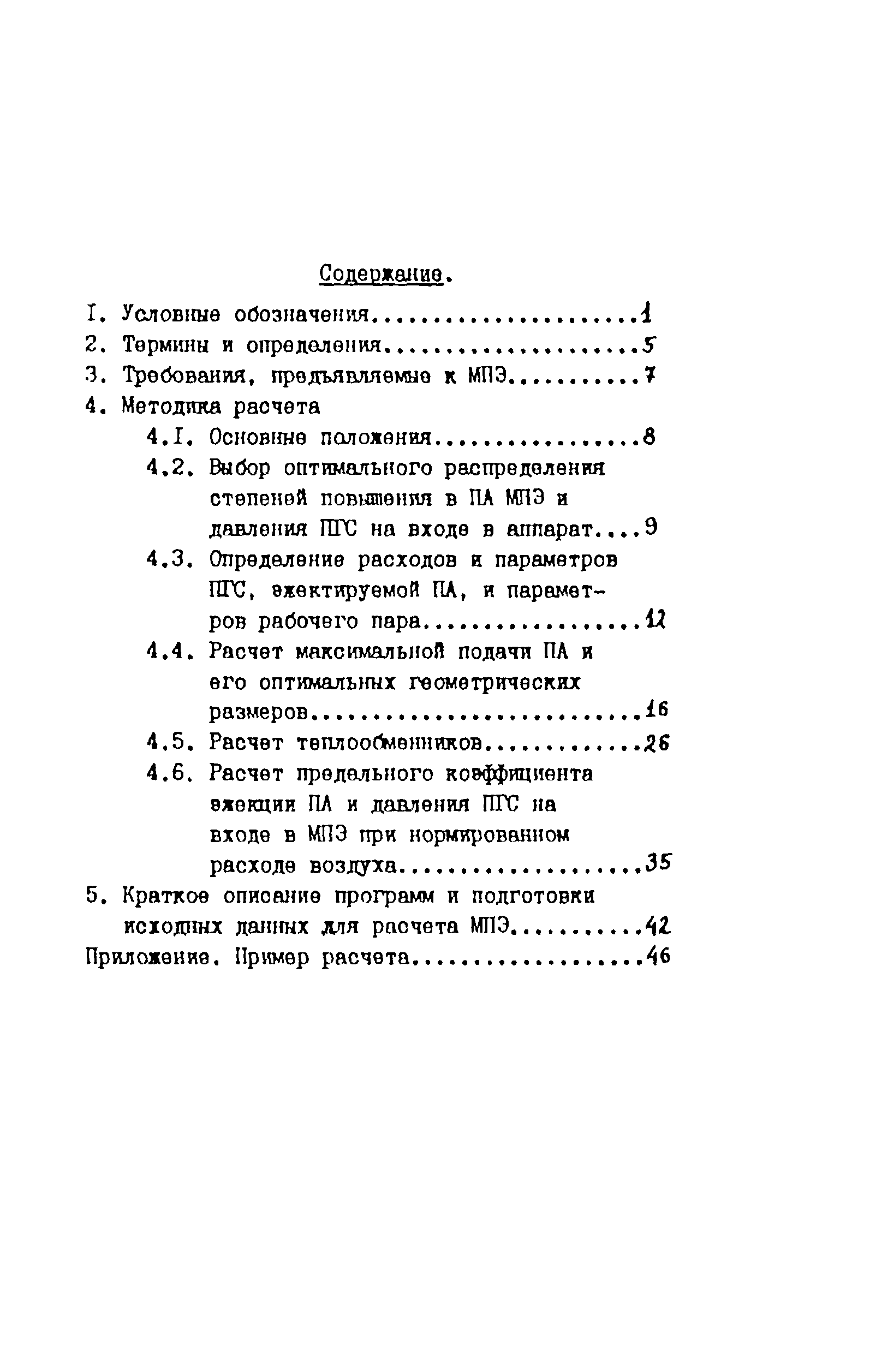

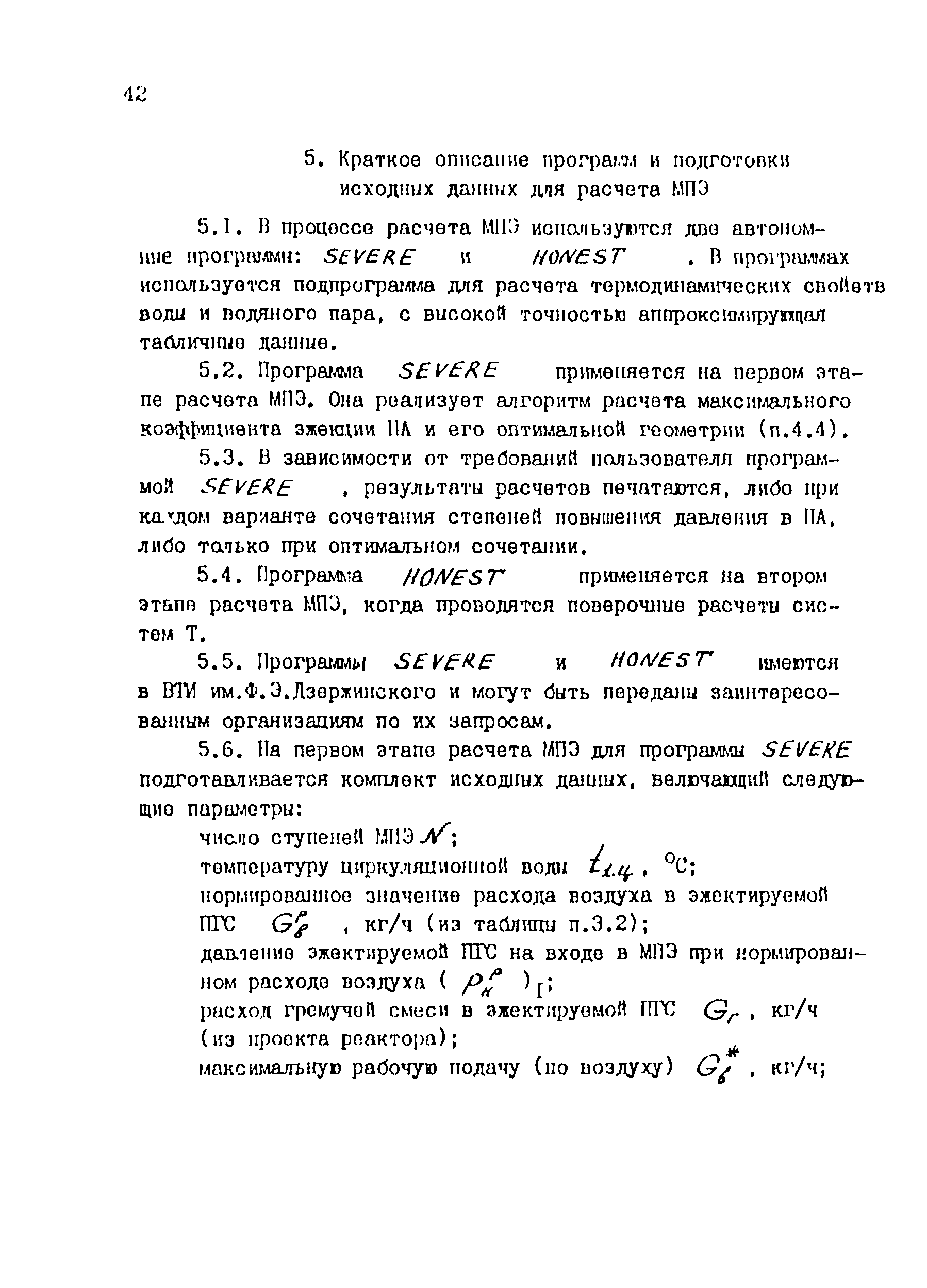

Оглавление:	1 Условные обозначения 2 Термины и определения 3 Требования, предъявляемые к МПЭ 4 Методика расчета 5 Краткое описание программы и подготовки исходных данных для расчетов МПЭ Приложение Пример расчета трехступенчатого пароструйного эжектора для турбины К-500-240/3000
Разработан:	ВТИ
Утверждён:	03.06.1985 Минэнерго СССР (USSR Minenergo )
Издан:	ВТИ (1986 г. )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомные электростанции. Безопасность Электростанции в целом Газовые и паровые турбины. Паровые двигатели Мостостроение Паровые и газовые турбины

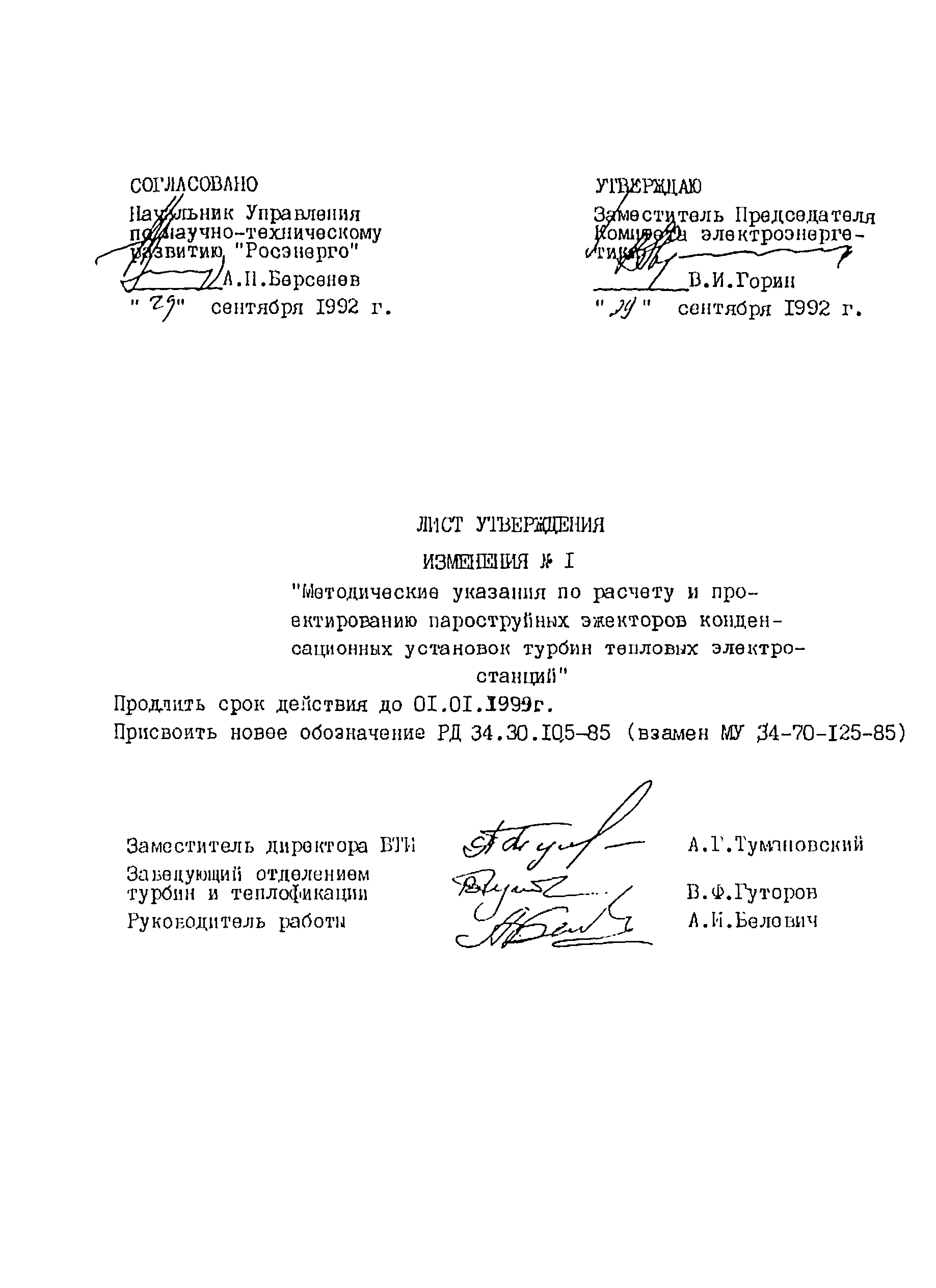

Список изменений:	№ 1

Текстовое изменение № 1
