РД 153-34.0-35.518-2001

Инструкция по эксплуатации газовой защиты

Обозначение:	РД 153-34.0-35.518-2001
Обозначение англ:	RD 153-34.0-35.518-2001
Статус:	действует
Название рус.:	Инструкция по эксплуатации газовой защиты
Название англ.:	Guidelines for Operation of Gas Protective Means
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2001

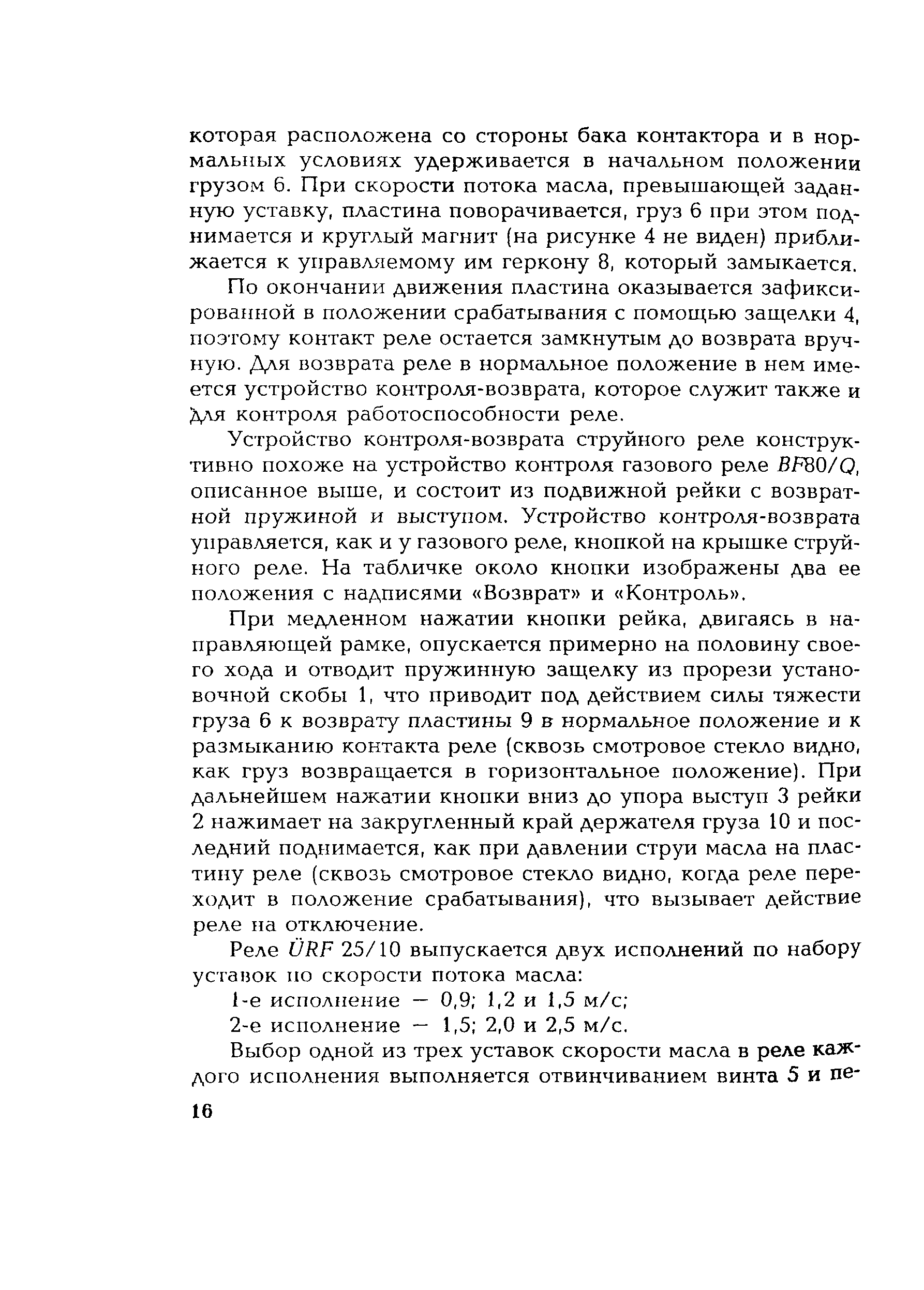

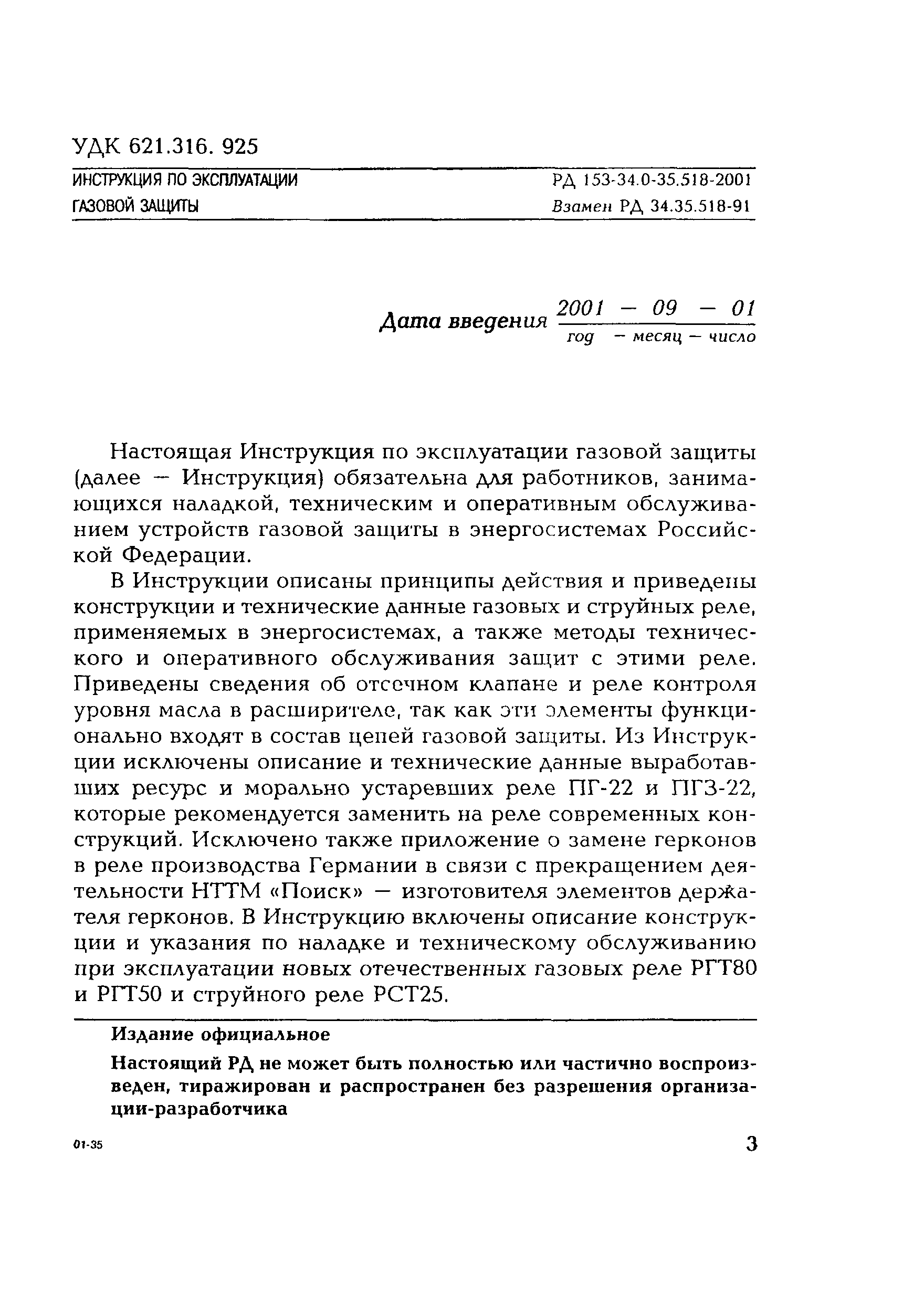

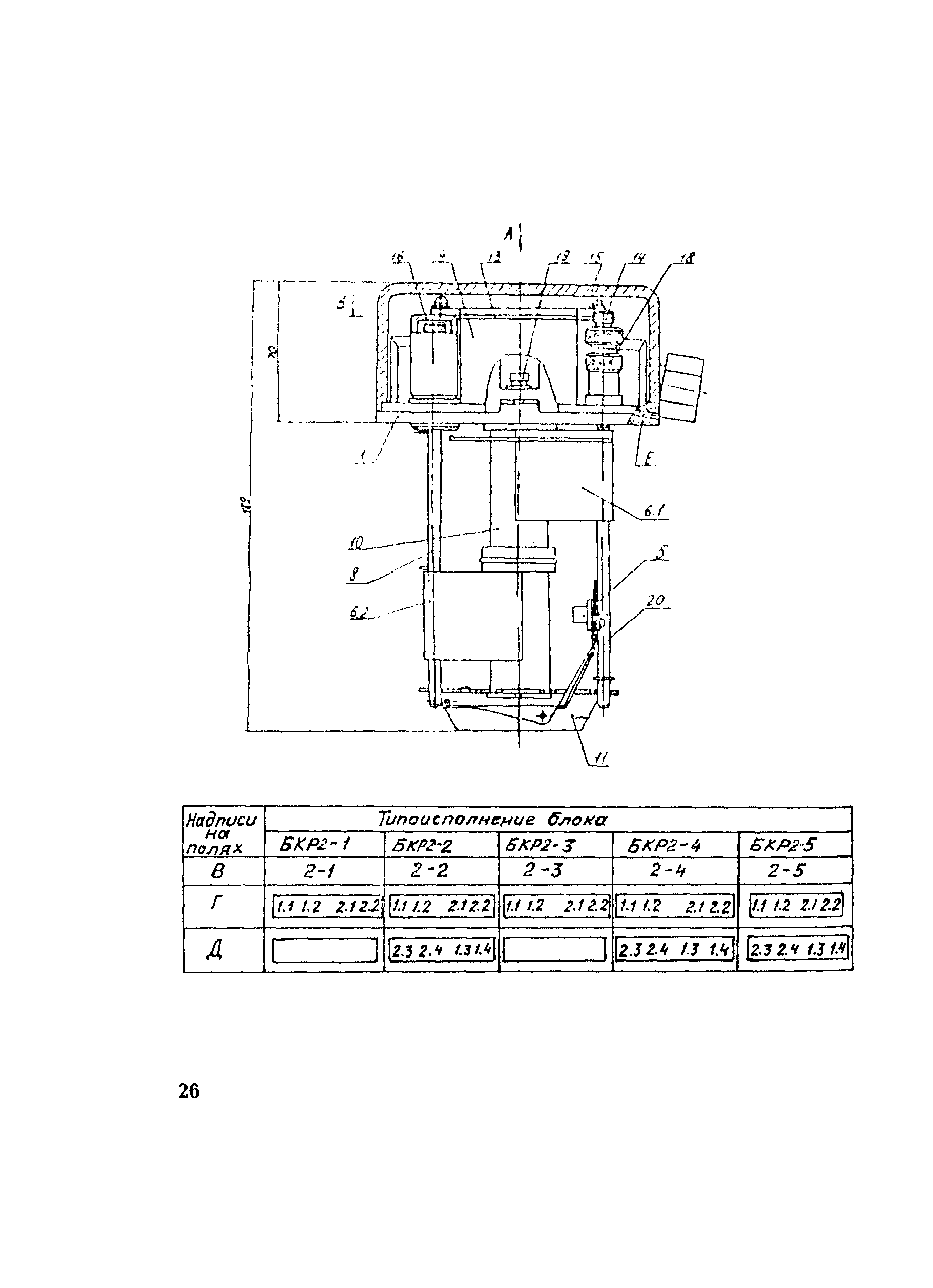

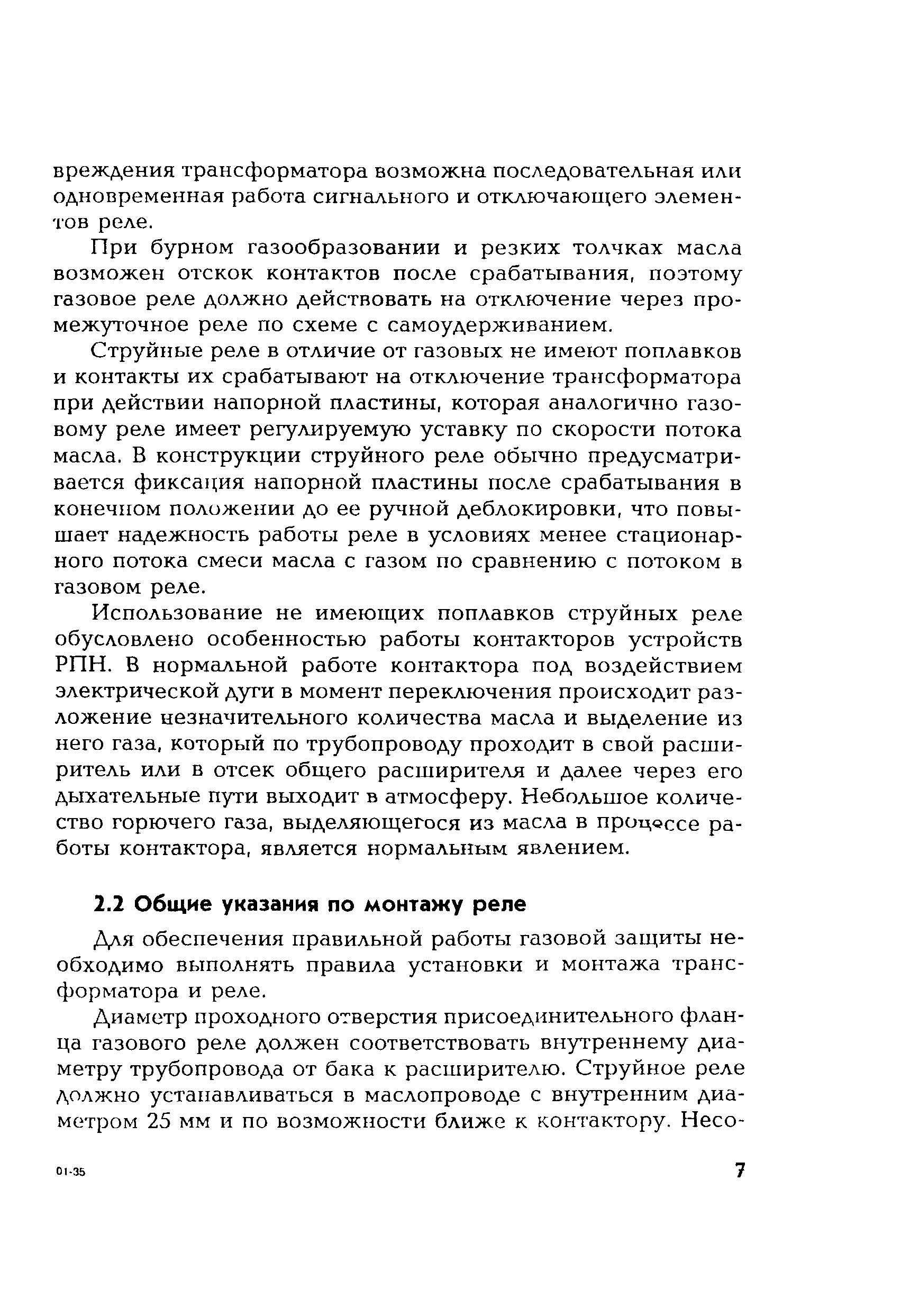

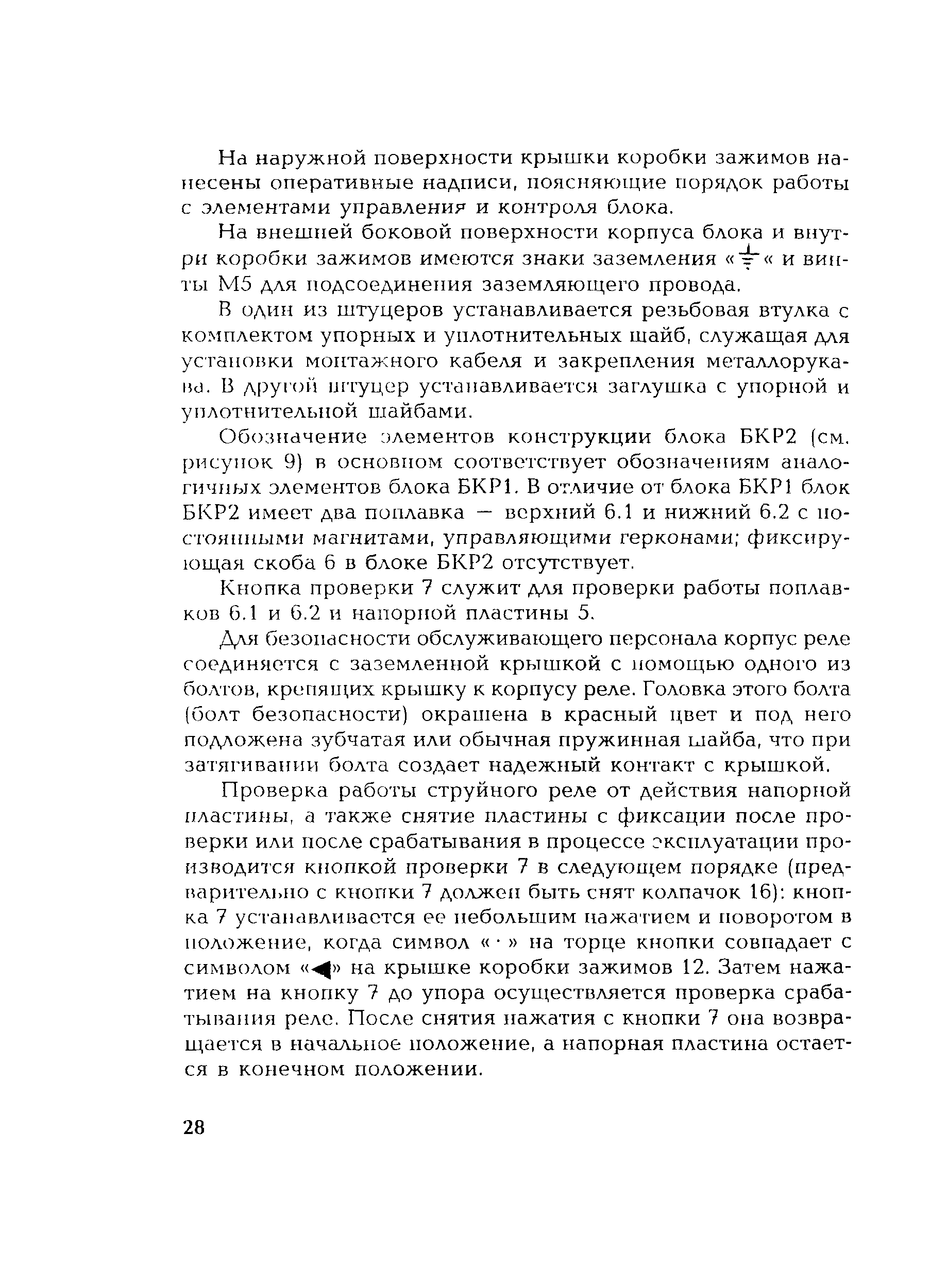

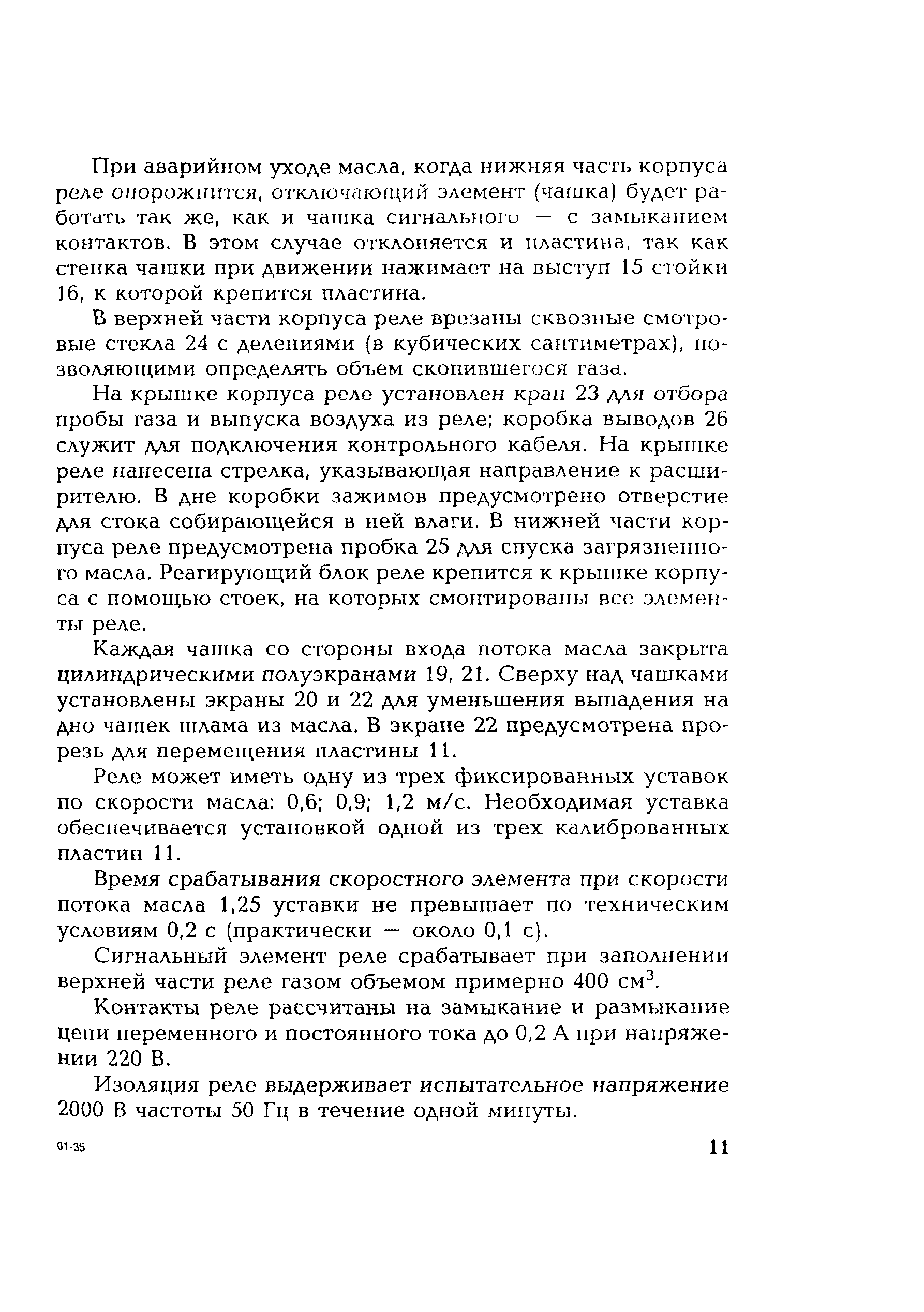

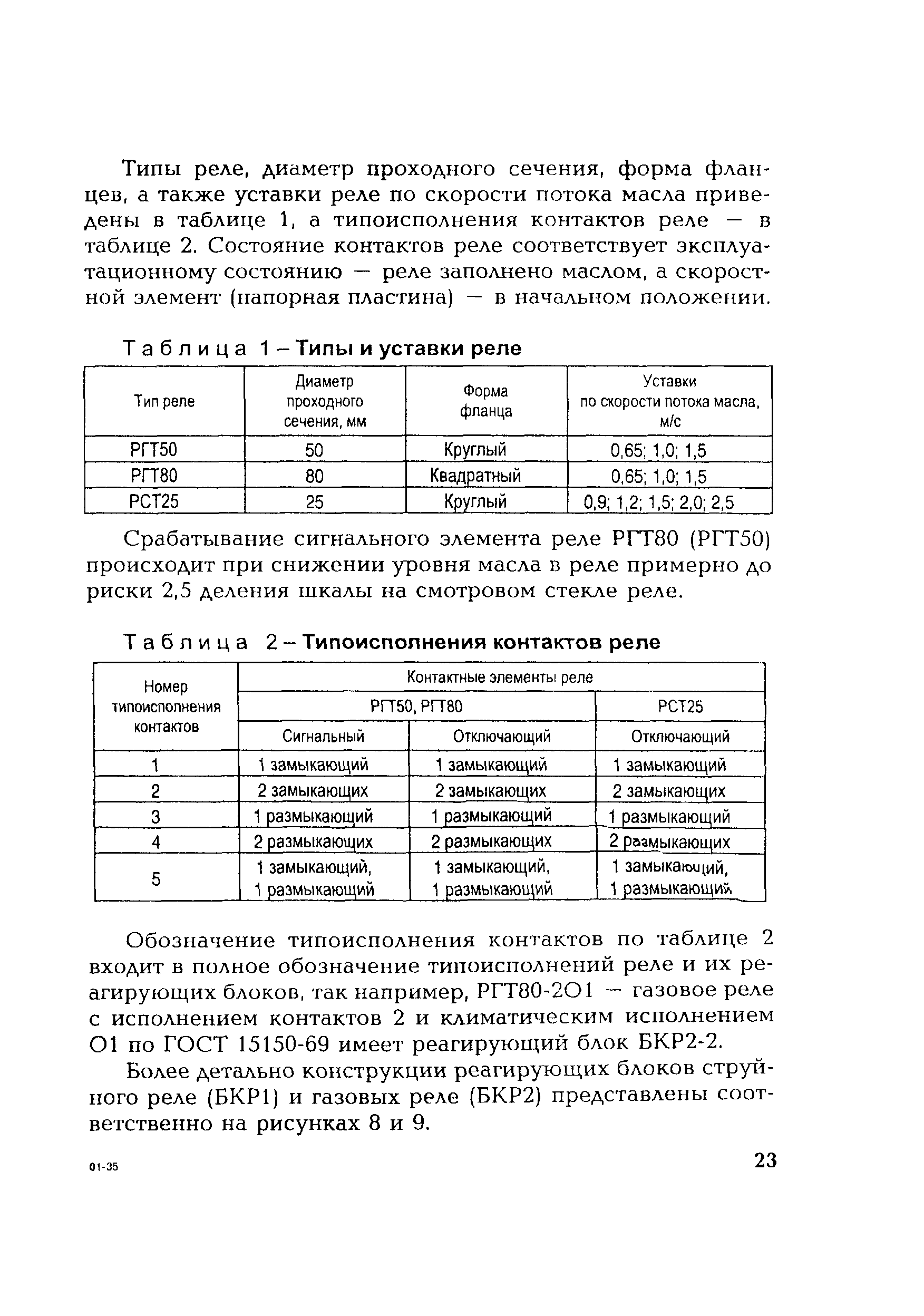

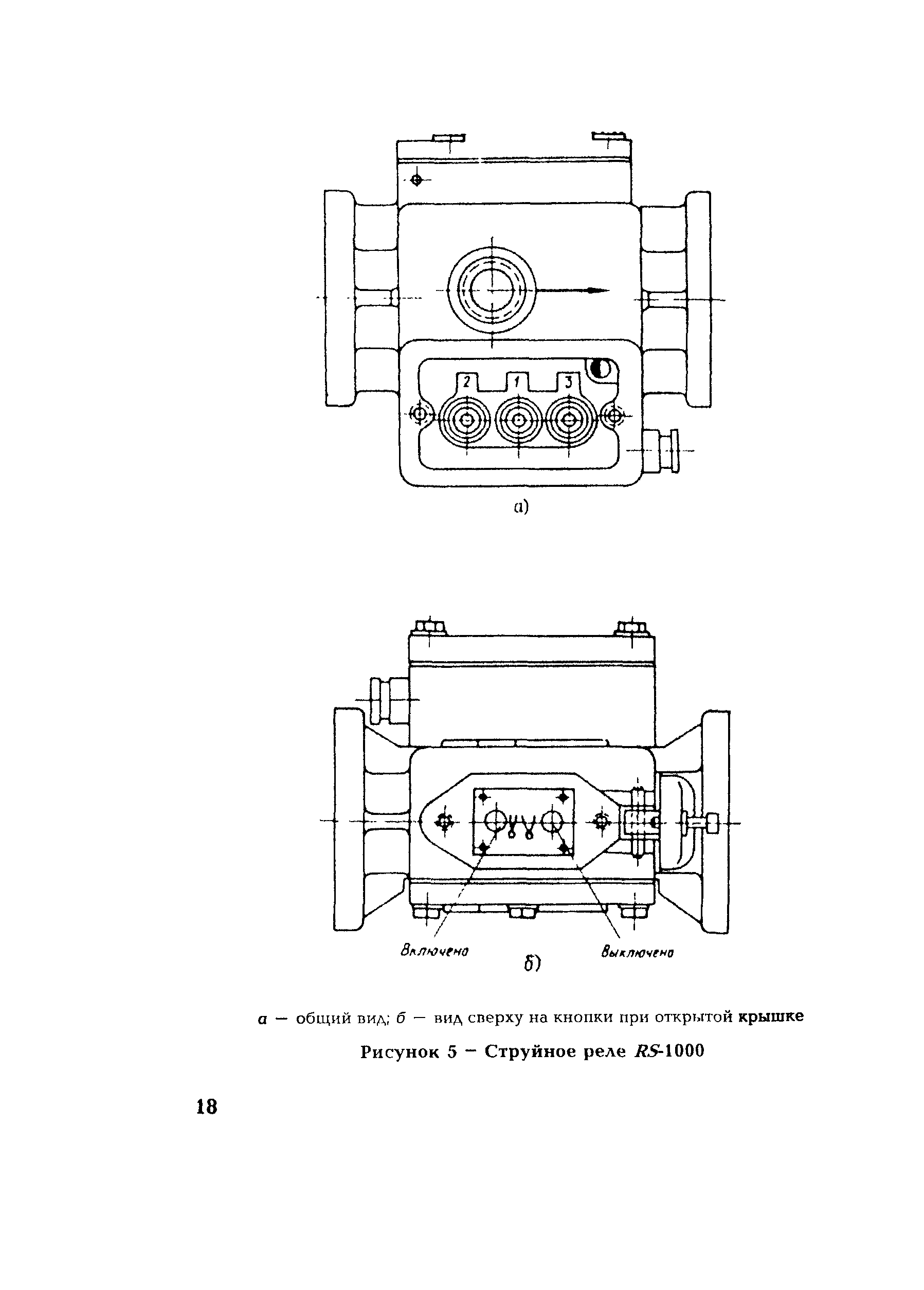

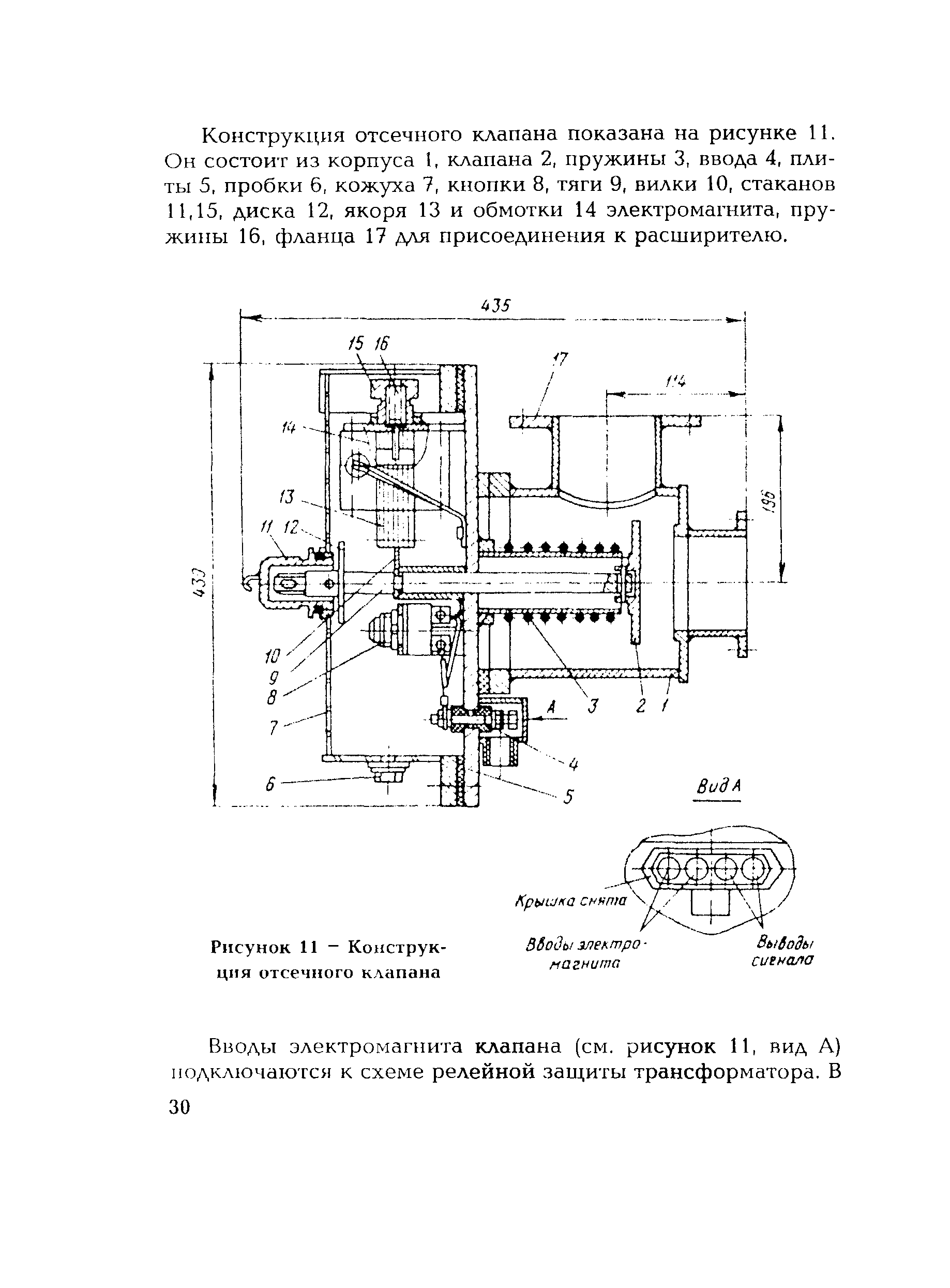

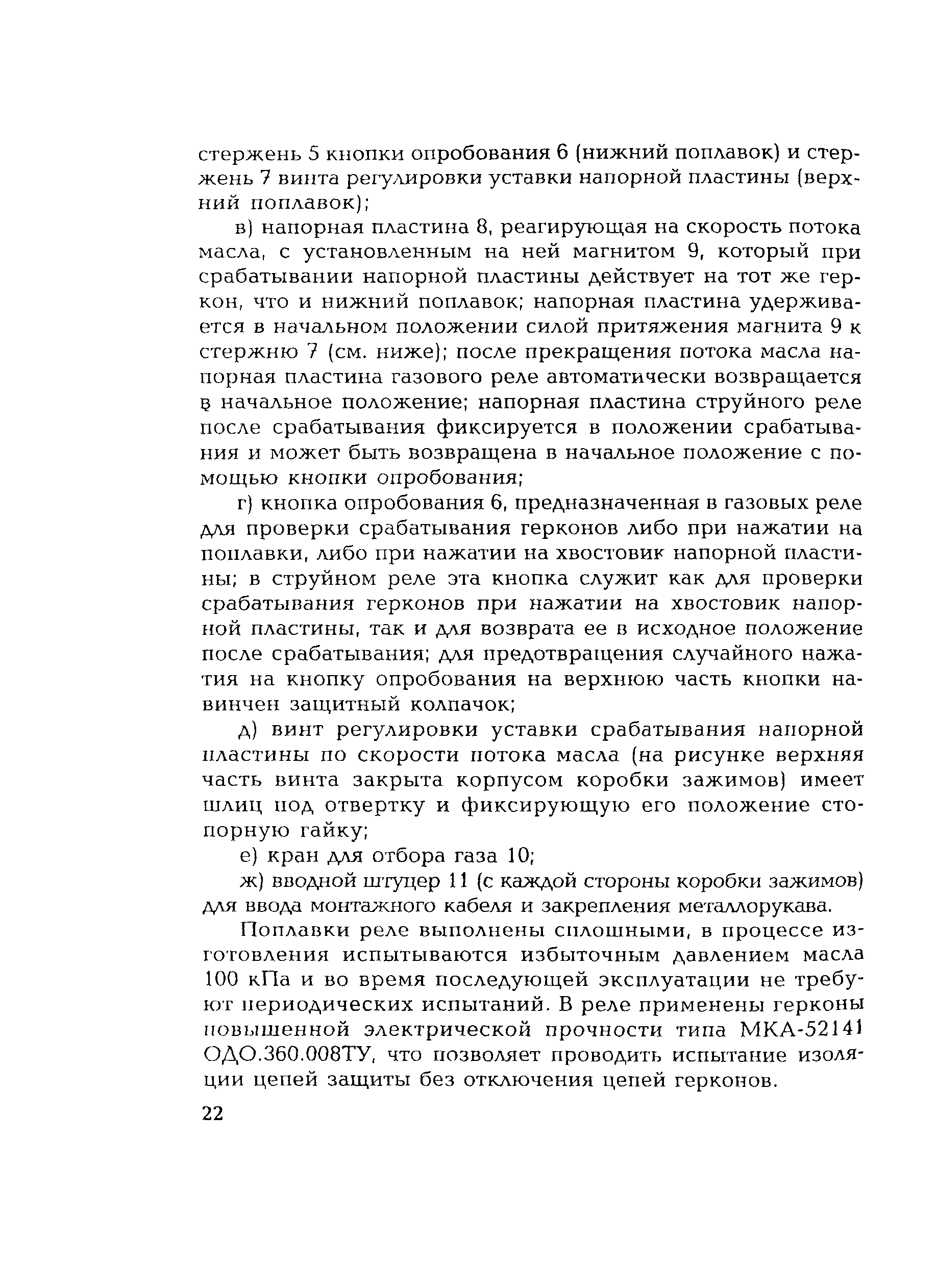

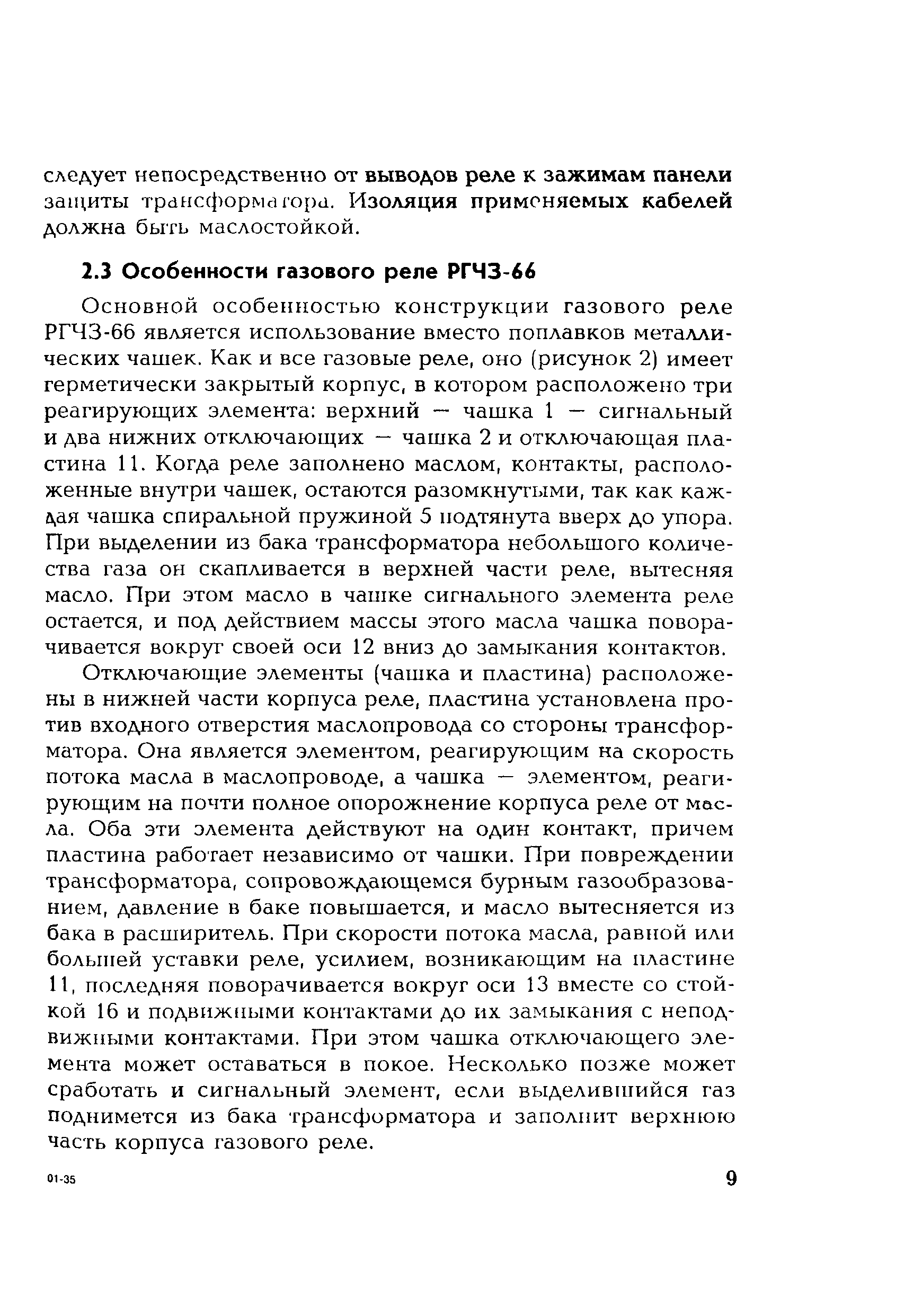

Область применения:	Инструкция по эксплуатации газовой защиты обязательна для работников, занимающихся наладкой, техническим и оперативным обслуживанием устройств газовой защиты в энергосистемах Российской Федерации. В Инструкции описаны принципы действия и приведены конструкции и технические данные газовых и струйных реле, применяемых в энергосистемах, а также методы технического и оперативного обслуживания защит с этими реле. Приведены сведения об отсечном клапане и реле контроля уровня масла в расширителе, так как эти элементы функционально входят в состав цепей газовой защиты. Из Инструкции исключены описание и технические данные выработавших ресурс и морально устаревших реле ПГ-22 и ПГЗ-22, которые рекомендуется заменить на реле современных конструкций. Исключено также приложение о замене герконов в реле производства Германии в связи с прекращением деятельности НТТМ «Поиск» - изготовителя элементов держателя герконов. В Инструкцию включены описание конструкции и указания по наладке и техническому обслуживанию при эксплуатации новых отечественных газовых реле РГТ80 и РГТ50 и струйного реле РСТ25.

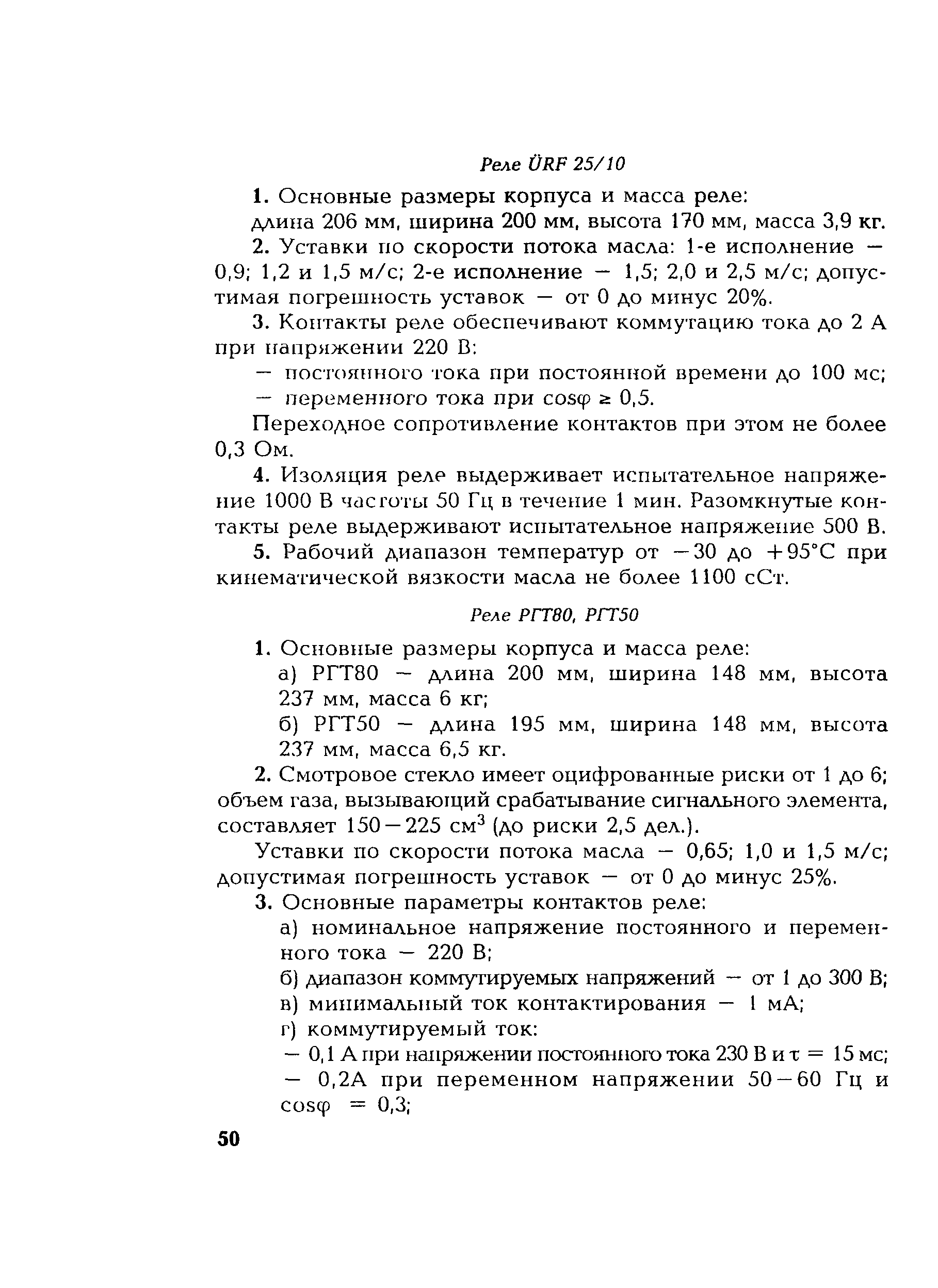

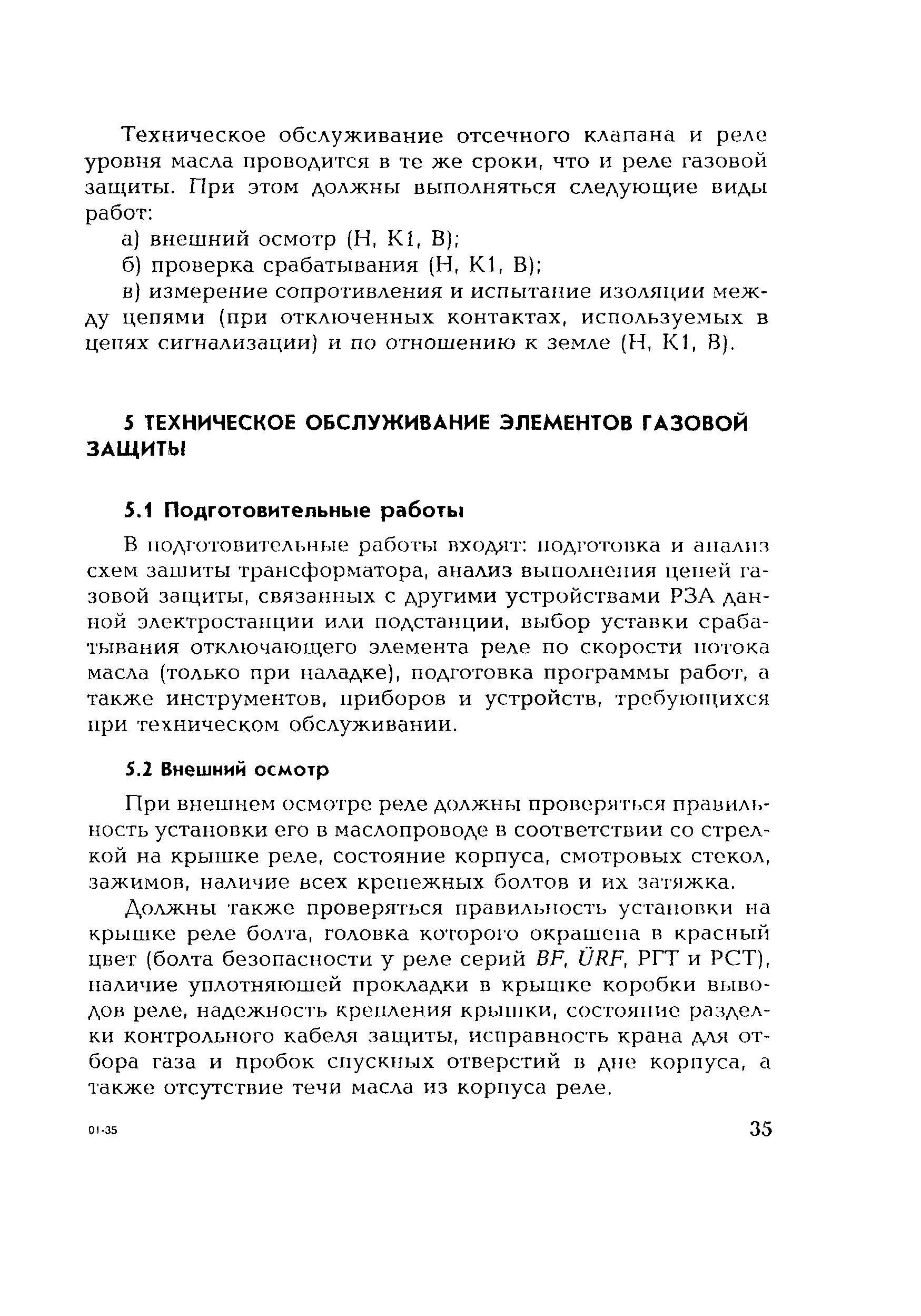

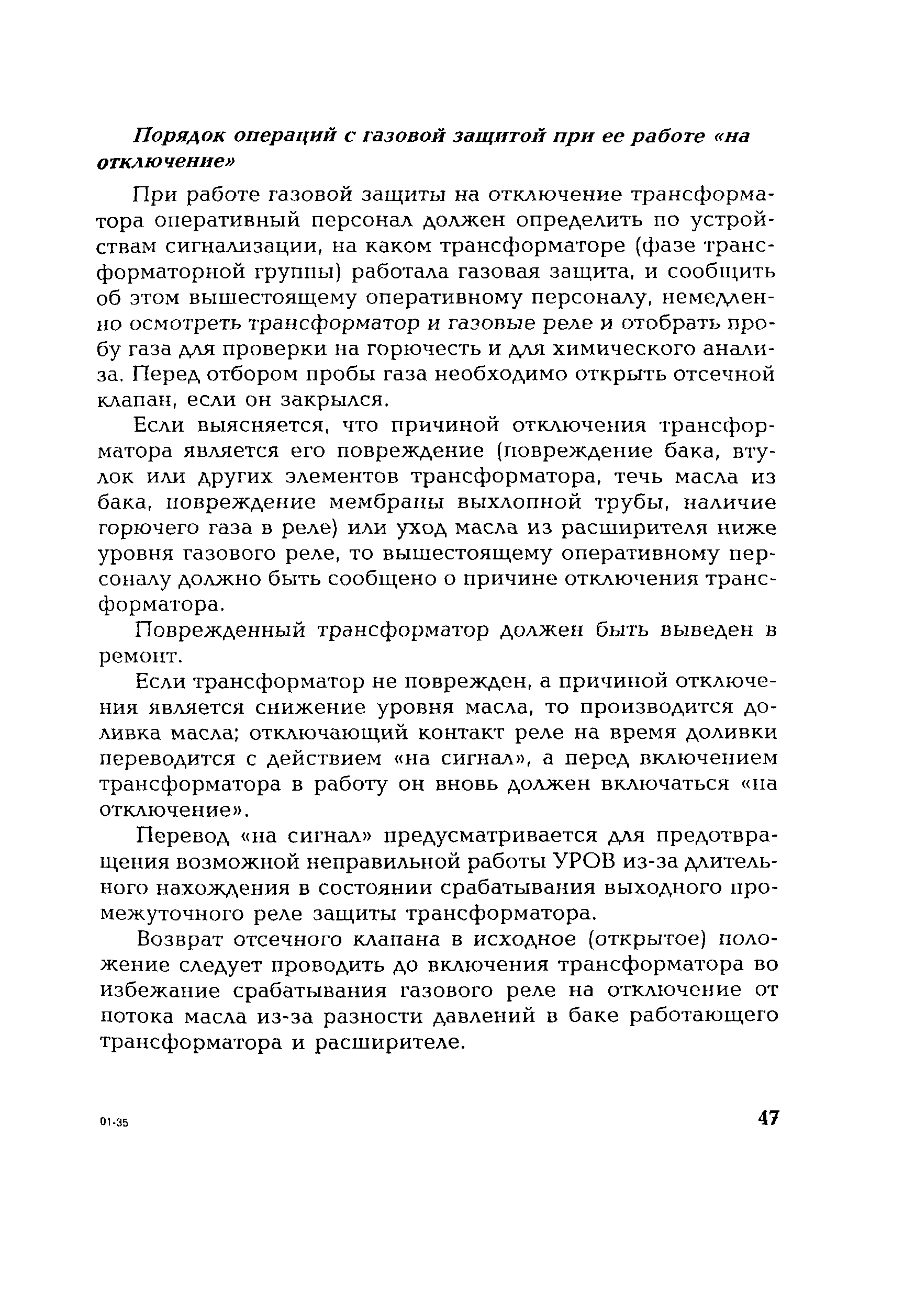

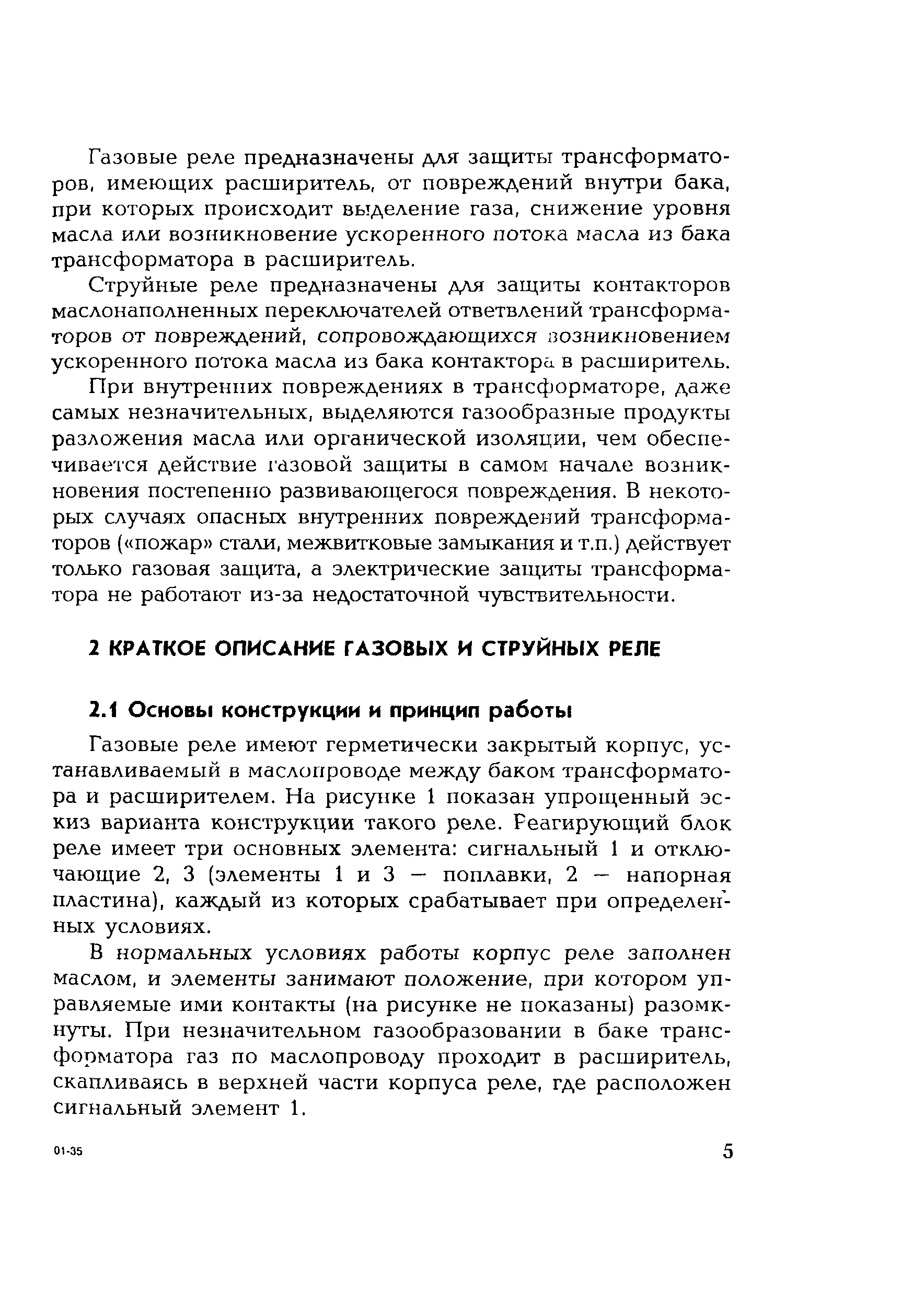

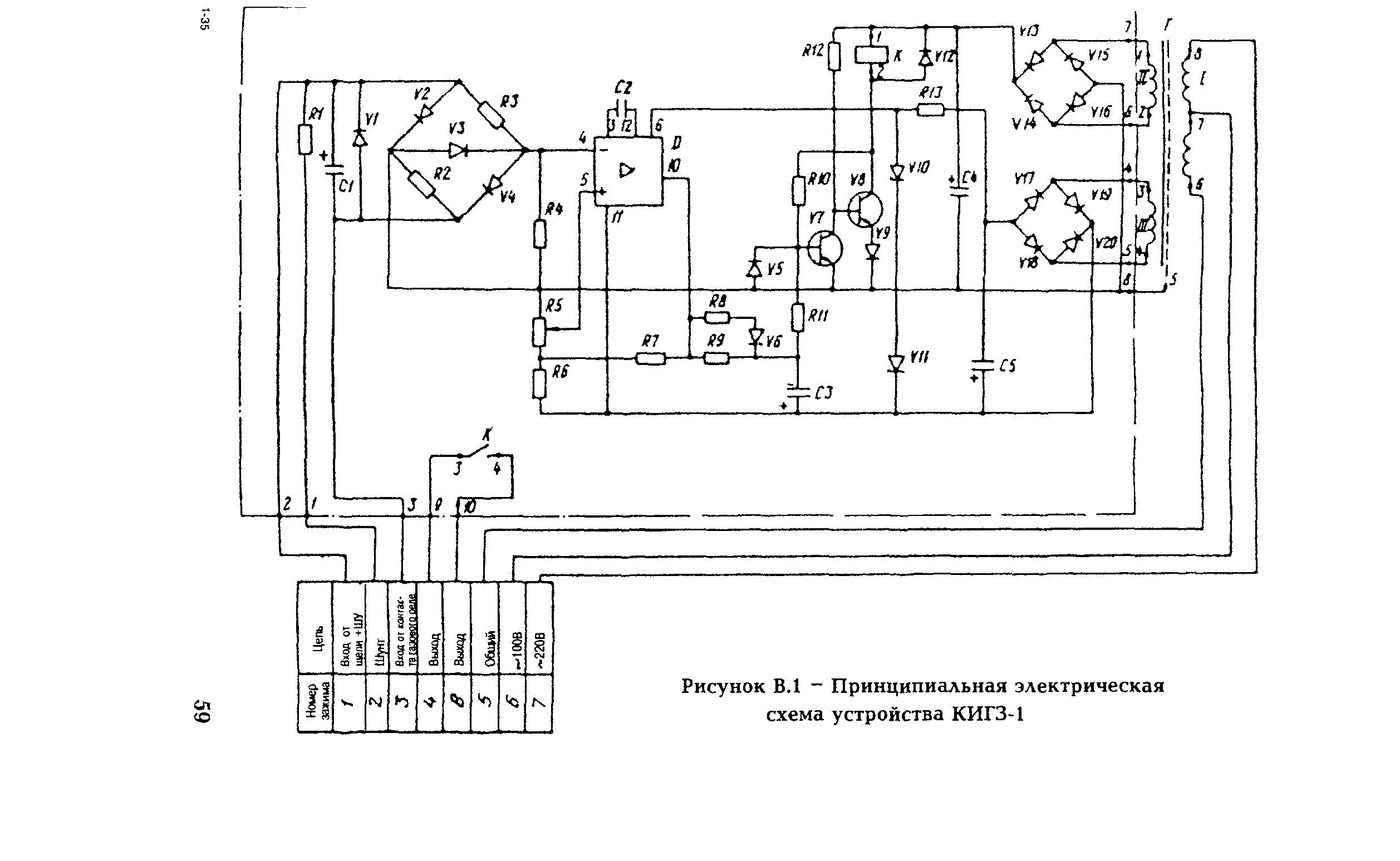

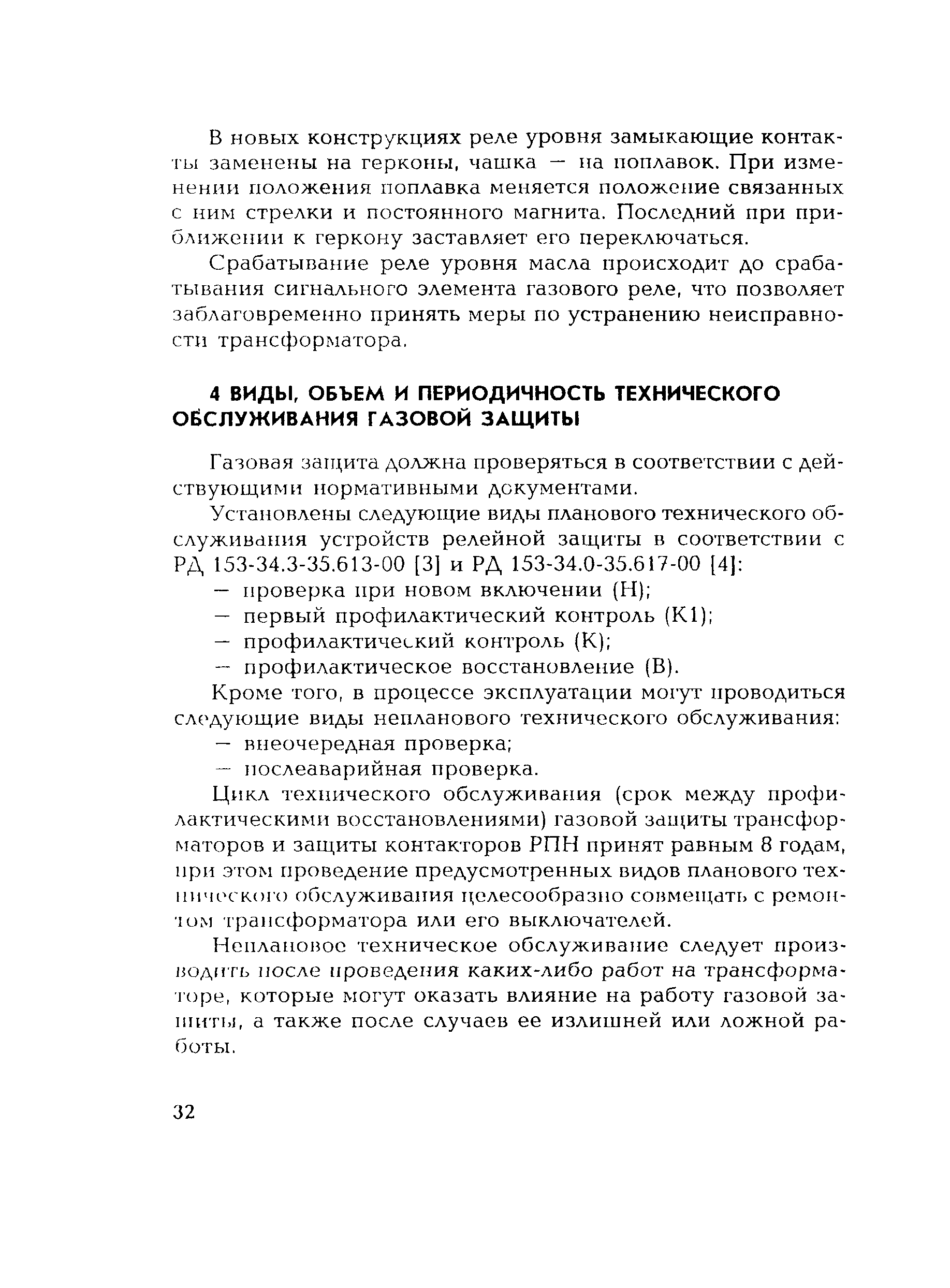

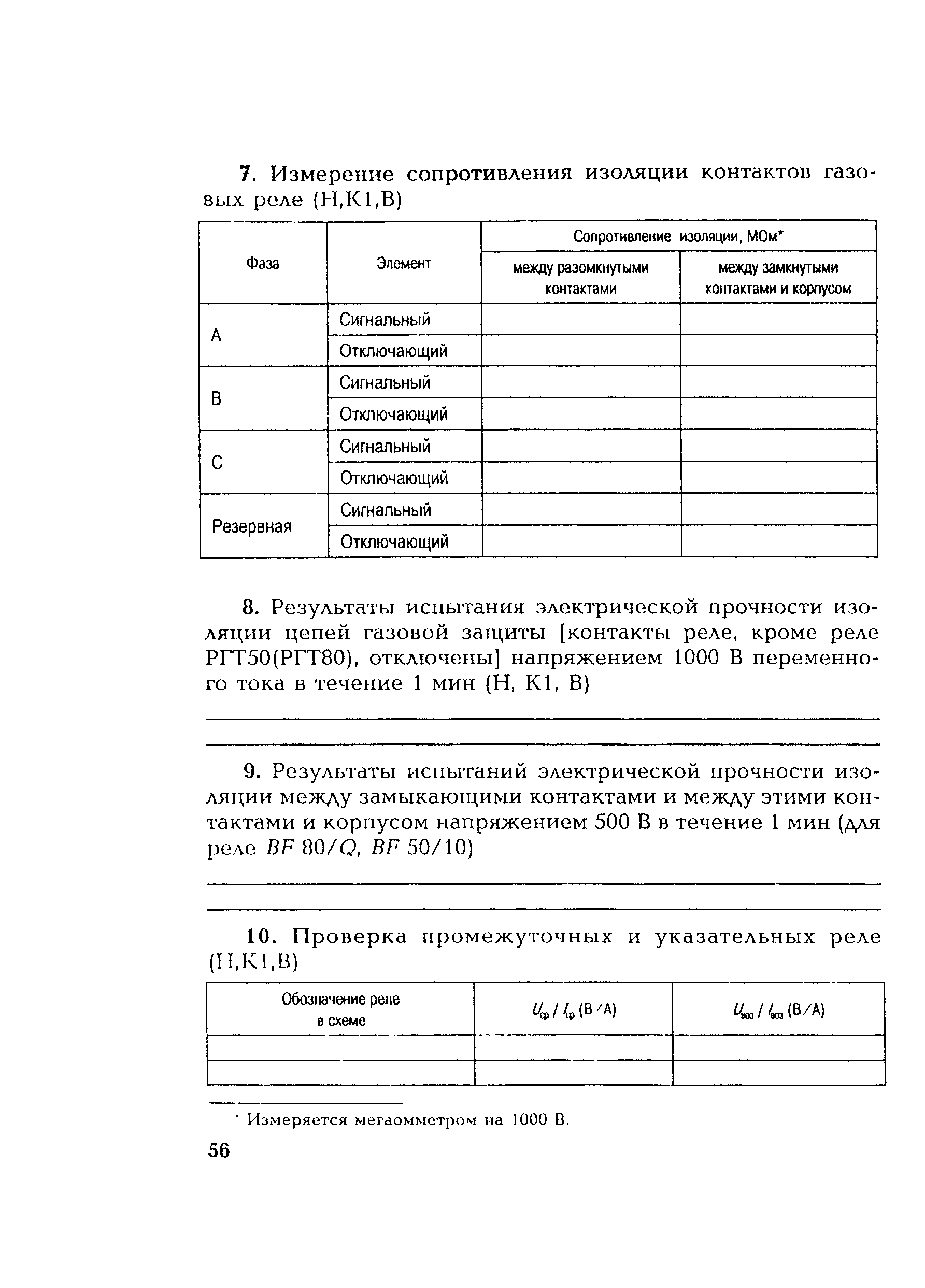

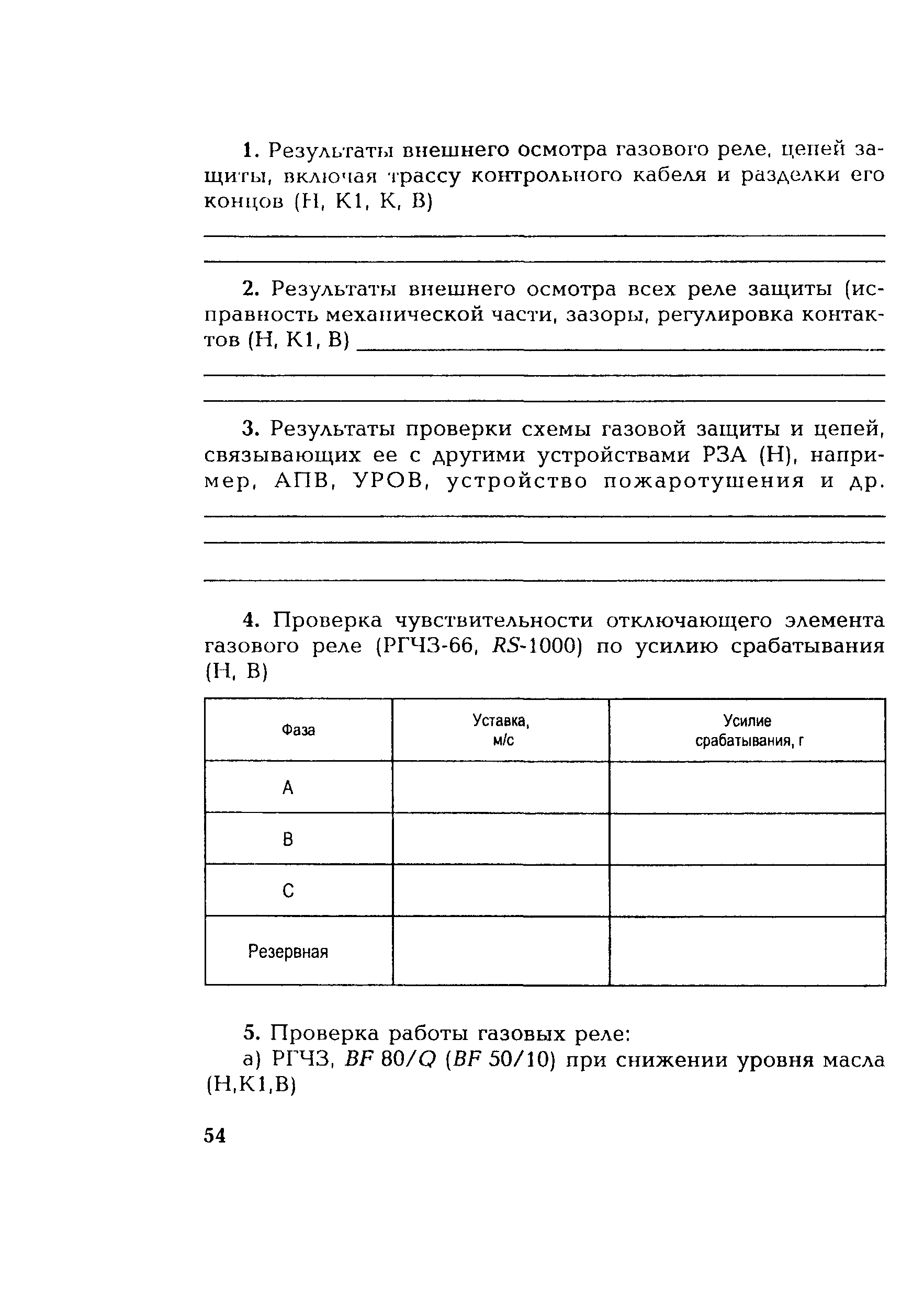

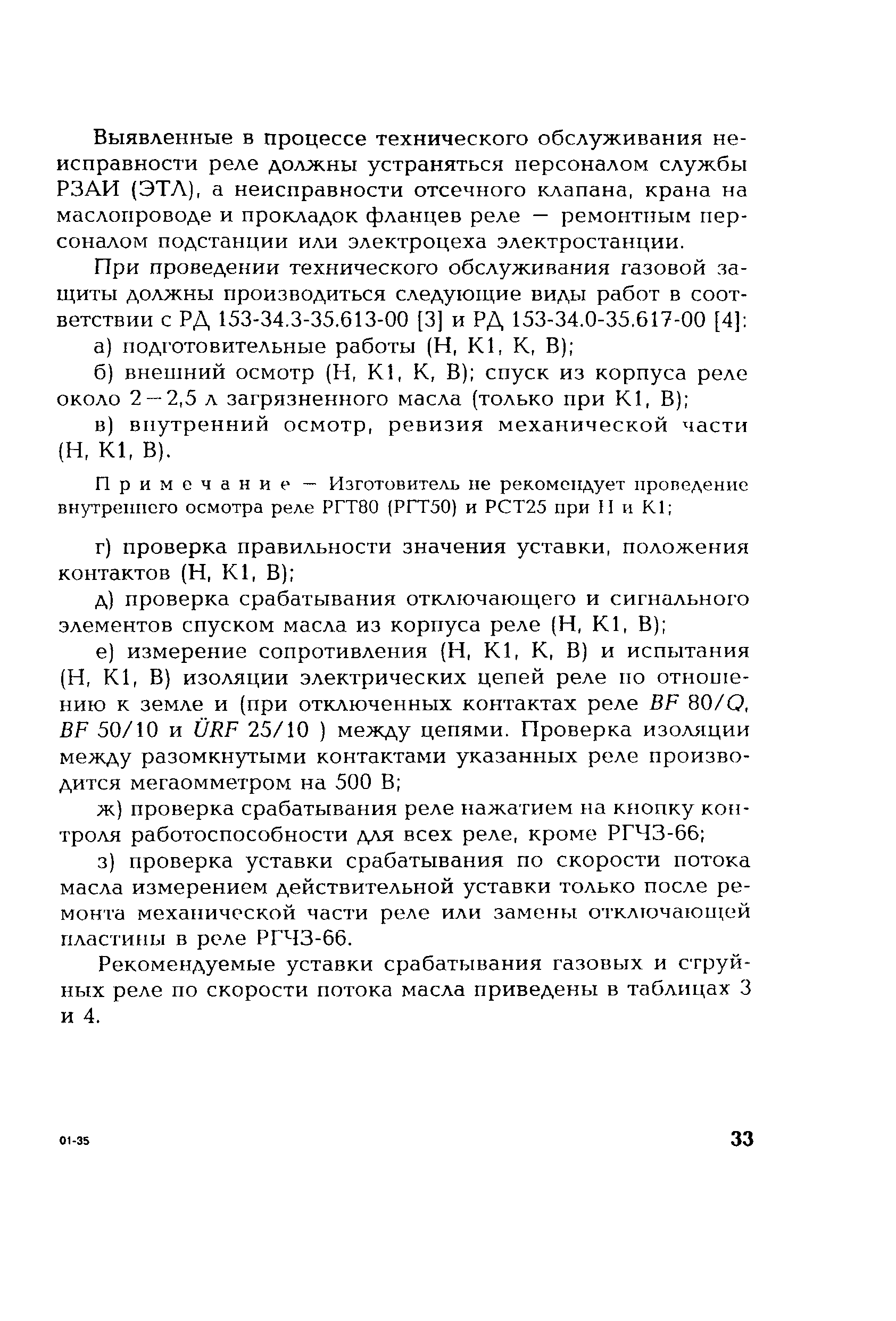

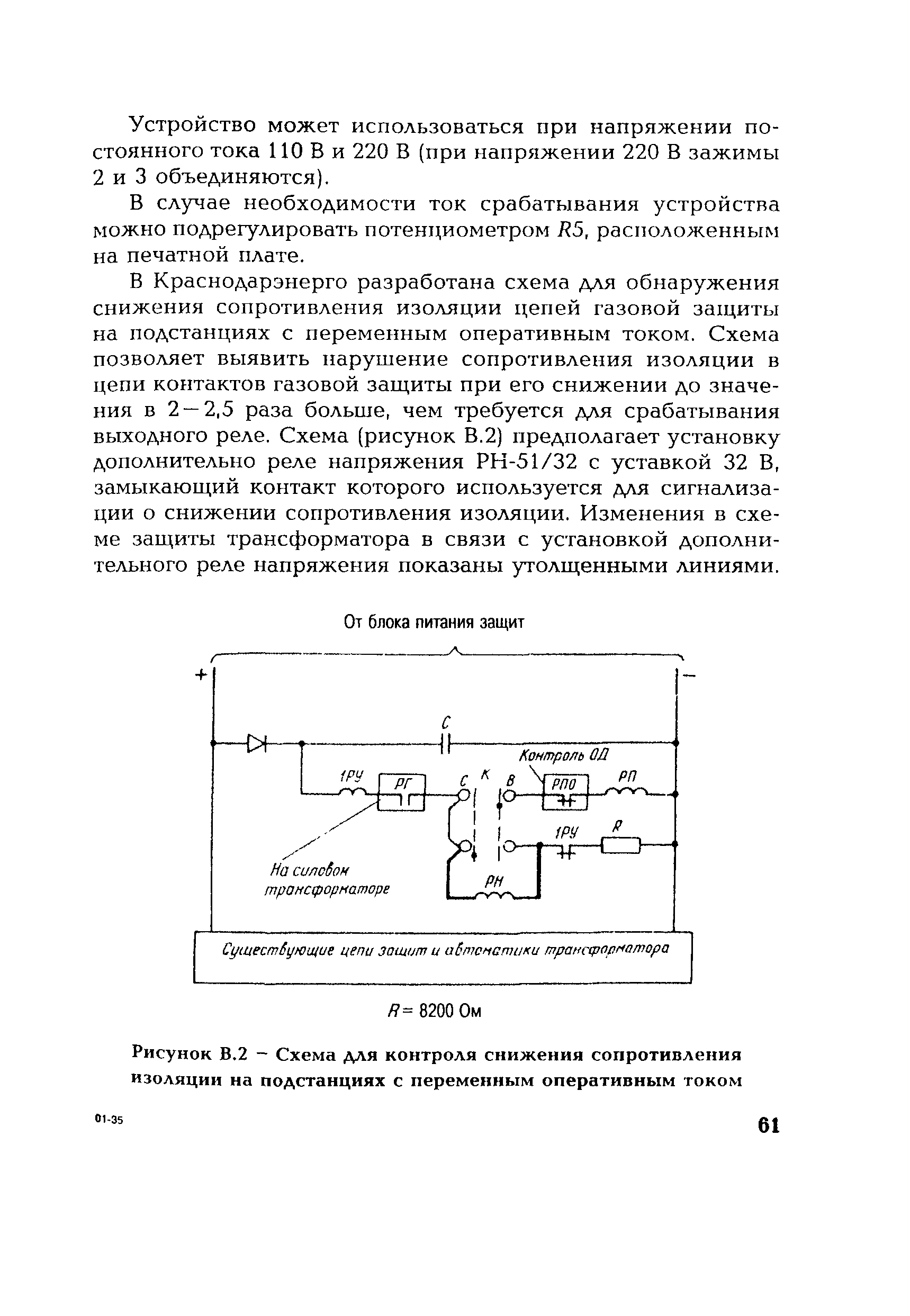

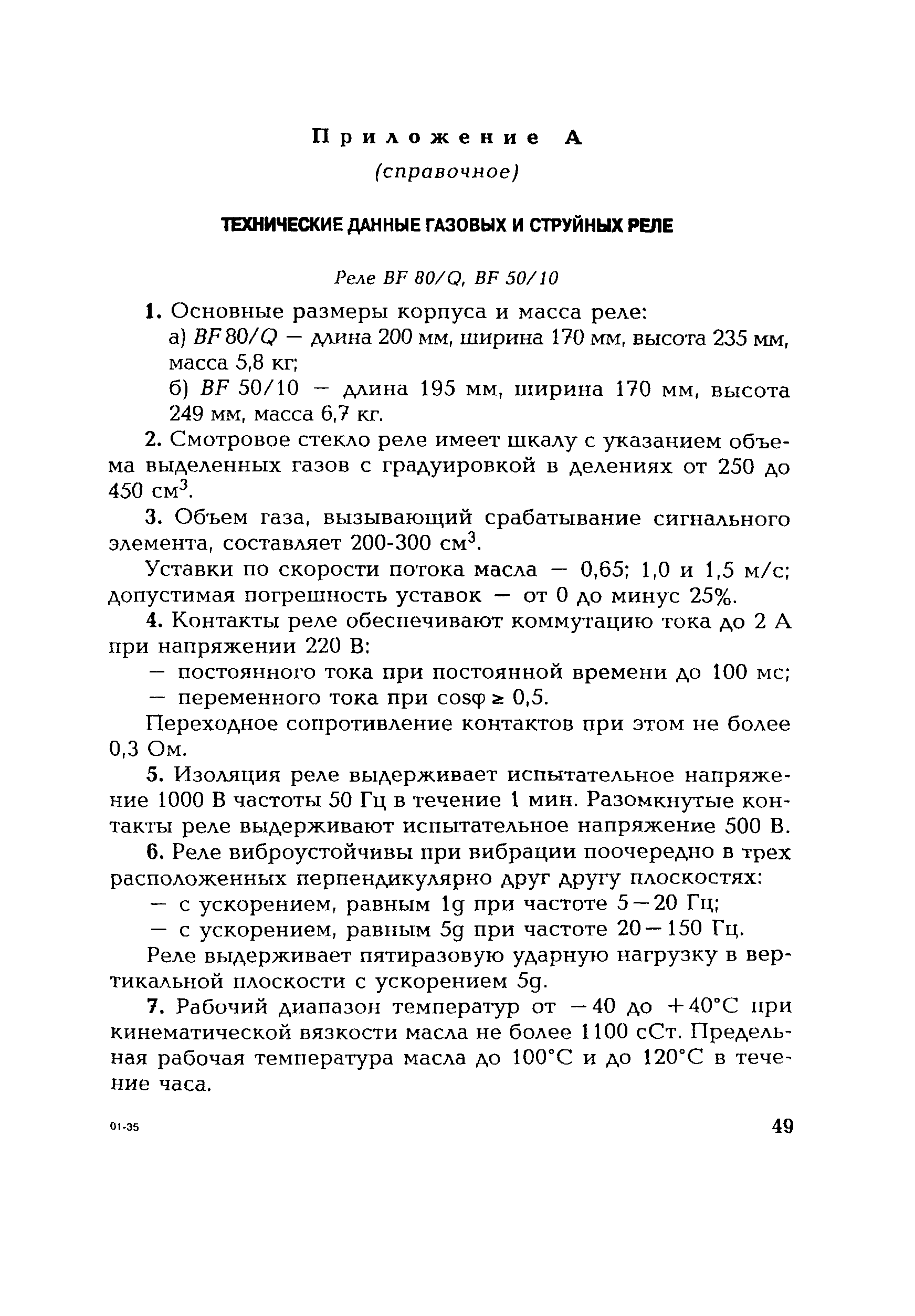

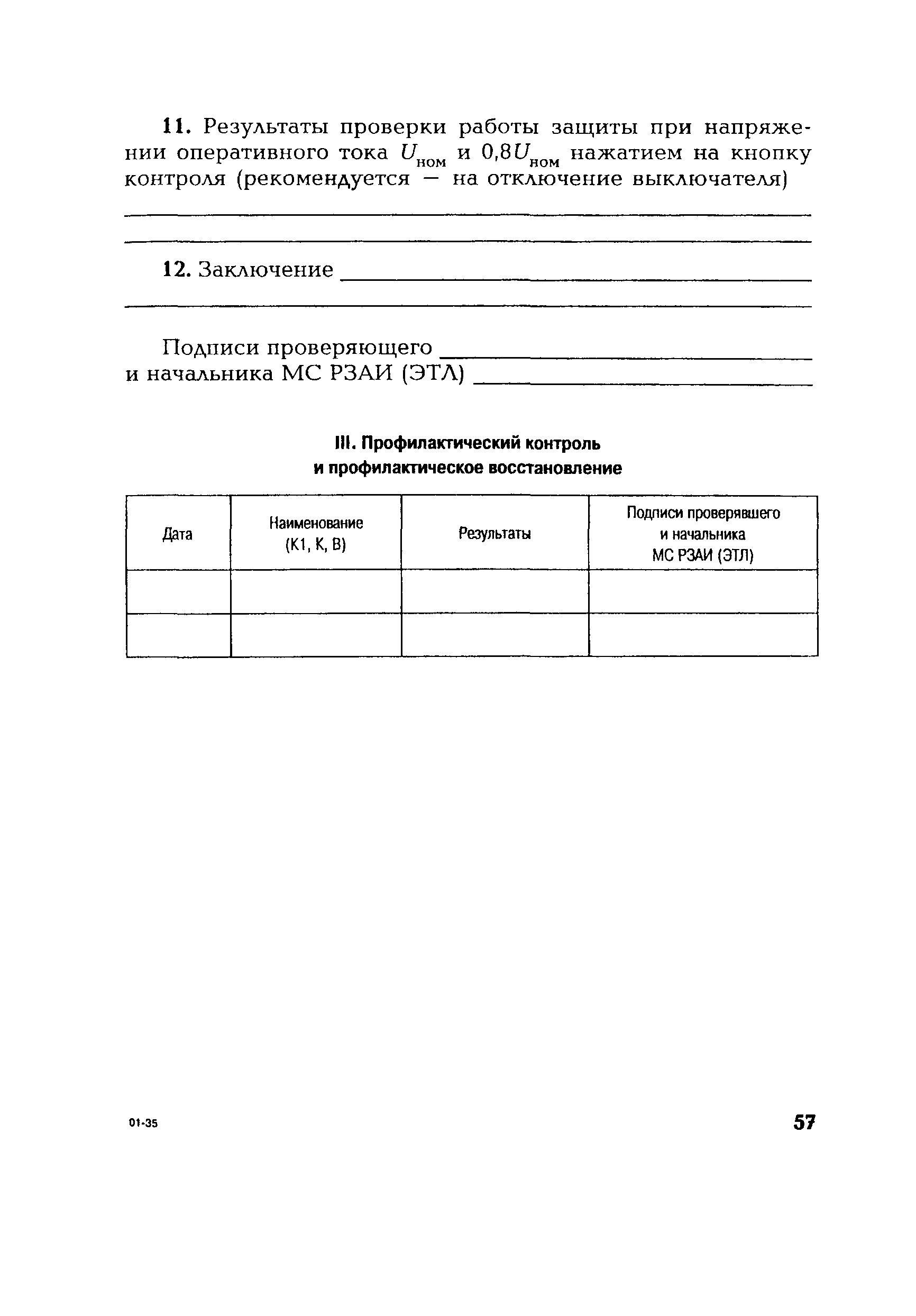

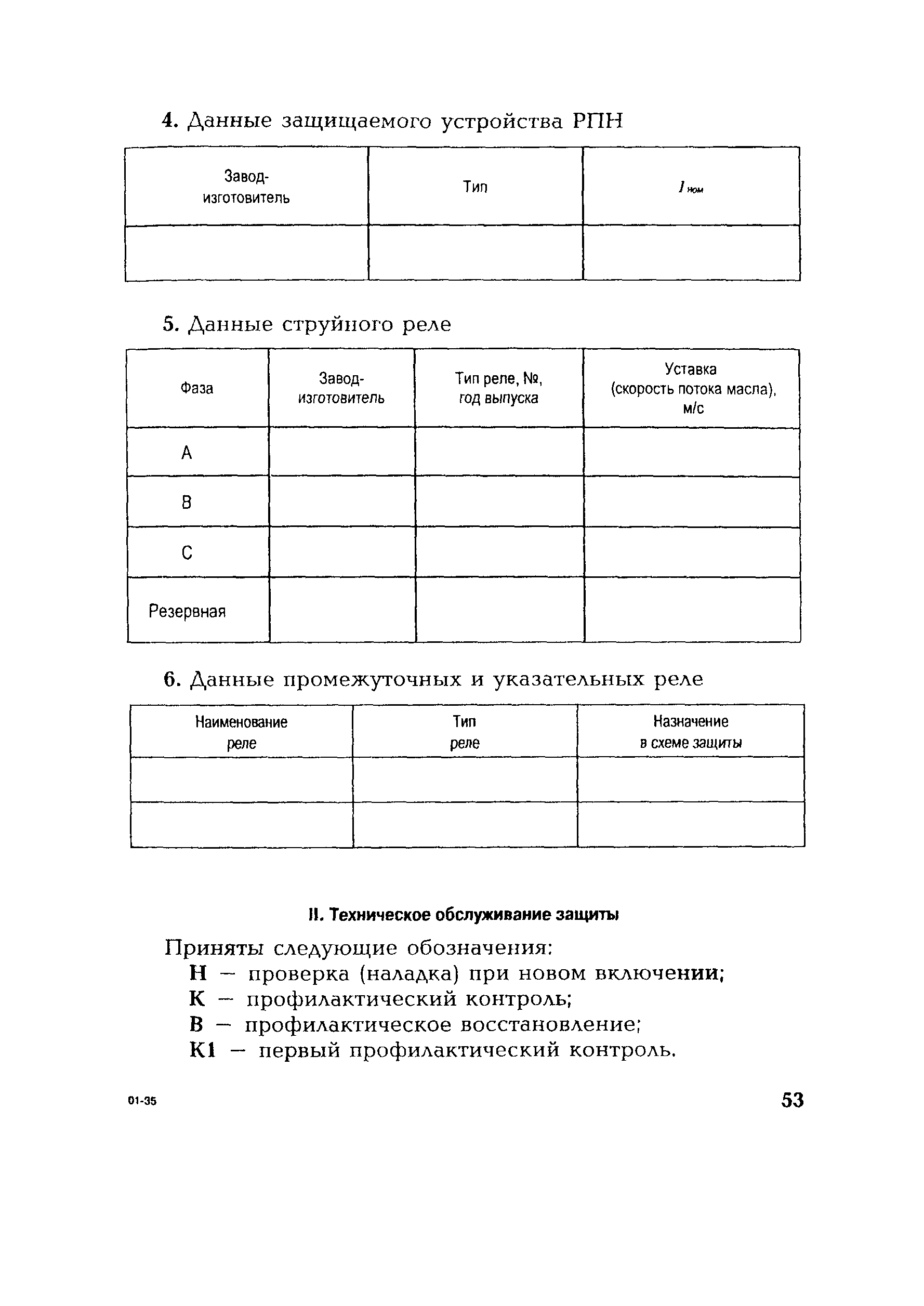

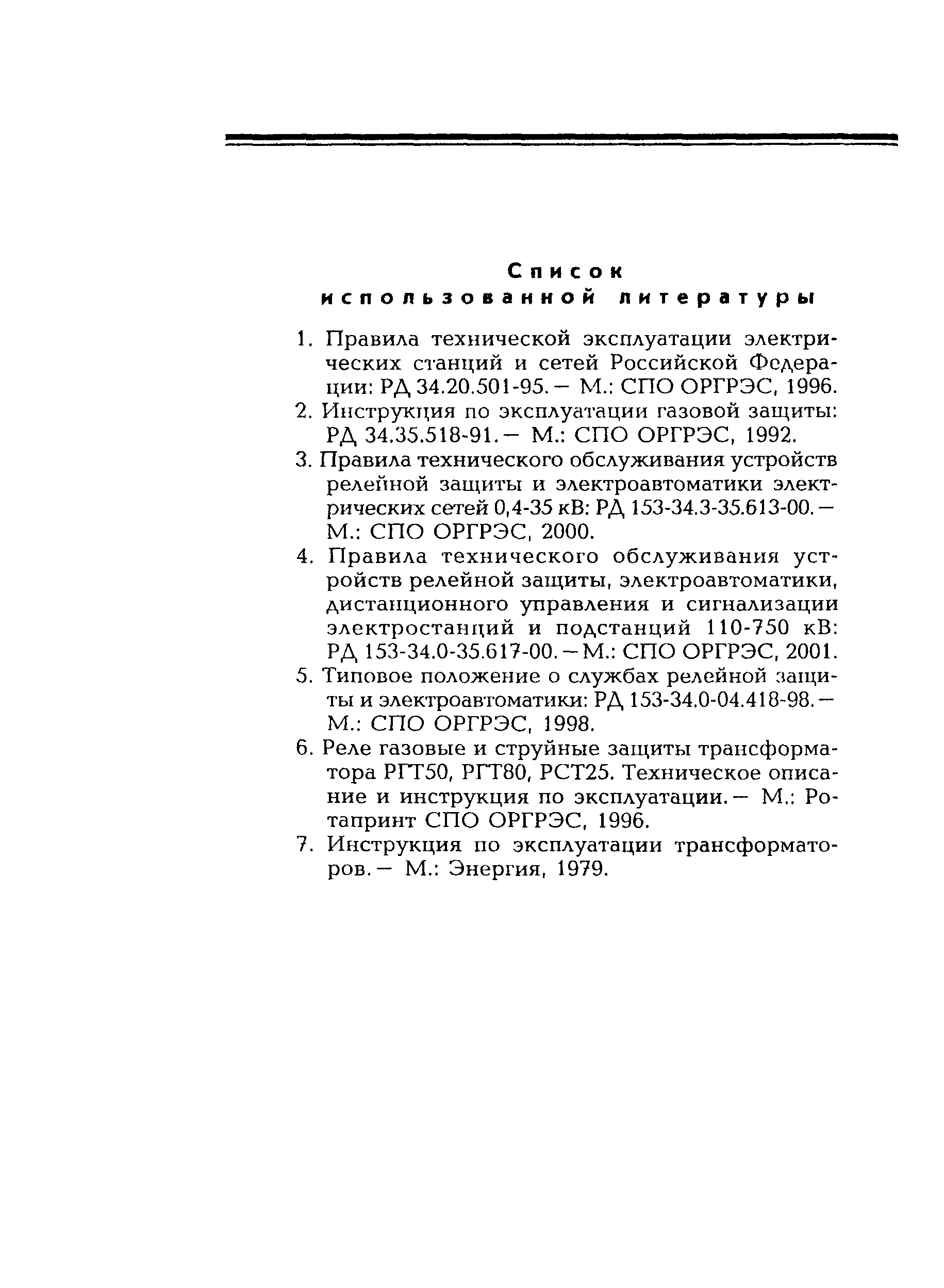

Оглавление:	1 Назначение газовой защиты 2 Краткое описание газовых и струйных реле 3 Краткое описание конструкции отсечного клапана и реле уровня масла 4 Виды, объем и периодичность технического обслуживания газовой защиты 5 Техническое обслуживание элементов газовой защиты 6 Оперативное обслуживание газовой защиты Приложение А Технические данные газовых и струйных реле Приложение Б Протокол проверки газовой защиты Приложение В Схемы контроля изоляции цепей газовой защиты Список использованной литературы

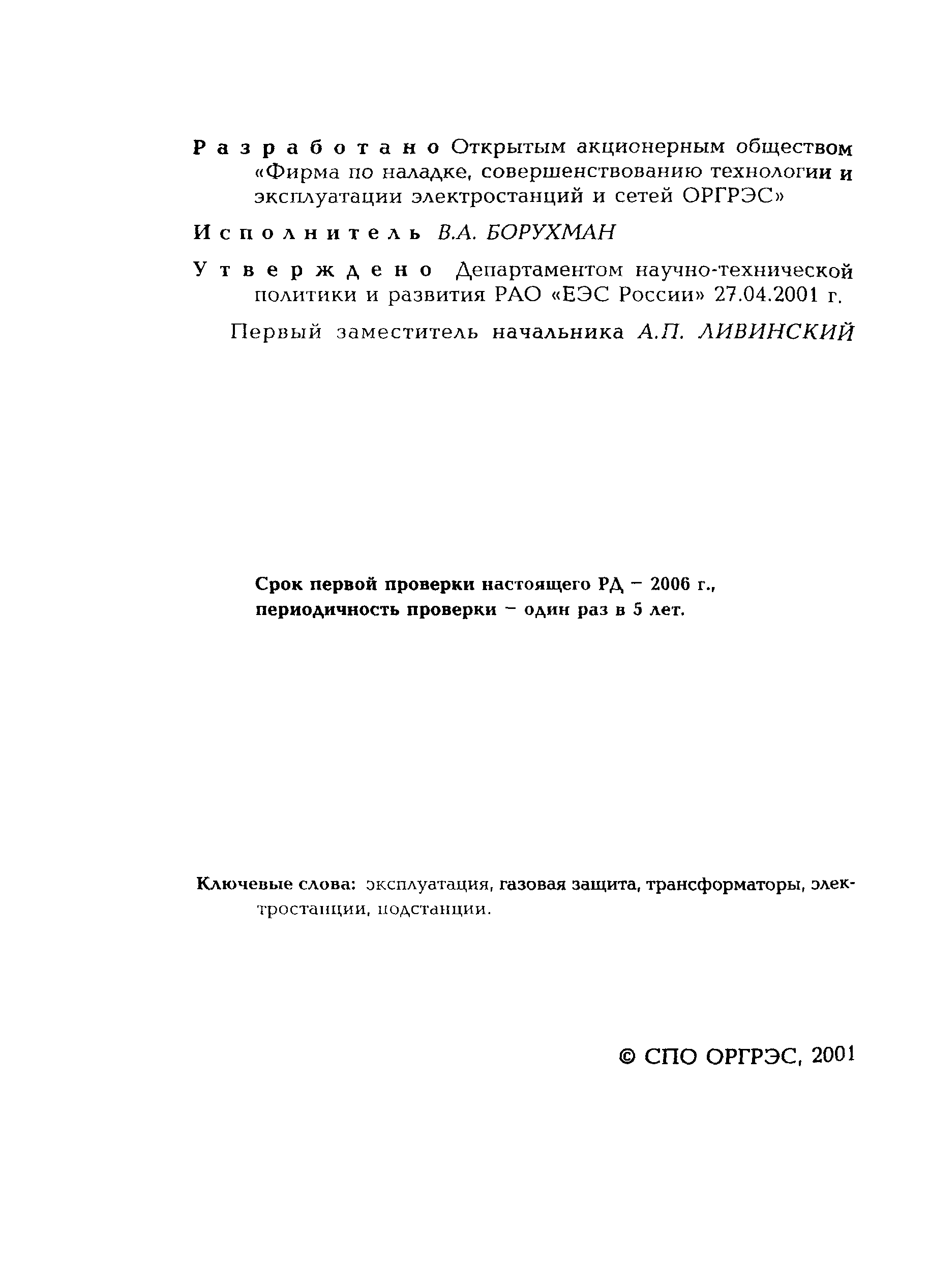

Разработан:	ОАО Фирма ОРГРЭС
Утверждён:	27.04.2001 РАО ЕЭС России (UES of Russia RAO )
Издан:	СПО ОРГРЭС (2001 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы газоснабжения ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Заменяет собой:	РД 34.35.518-91 «Инструкция по эксплуатации газовой защиты»
Нормативные ссылки:	РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» РД 34.35.518-91 «Инструкция по эксплуатации газовой защиты» РД 153-34.3-35.613-00 «Правила технического обслуживания устройств релейной защиты и электроавтоматики электрических сетей 0,4-35 кВ» РД 153-34.0-04.418-98 «Типовое положение о службах релейной защиты и электроавтоматики»
