Скачать РД 153-34.1-35.137-00 Технические требования к подсистеме технологических защит, выполненных на базе микропроцессорной техникиДата актуализации: 10.08.2017 РД 153-34.1-35.137-00

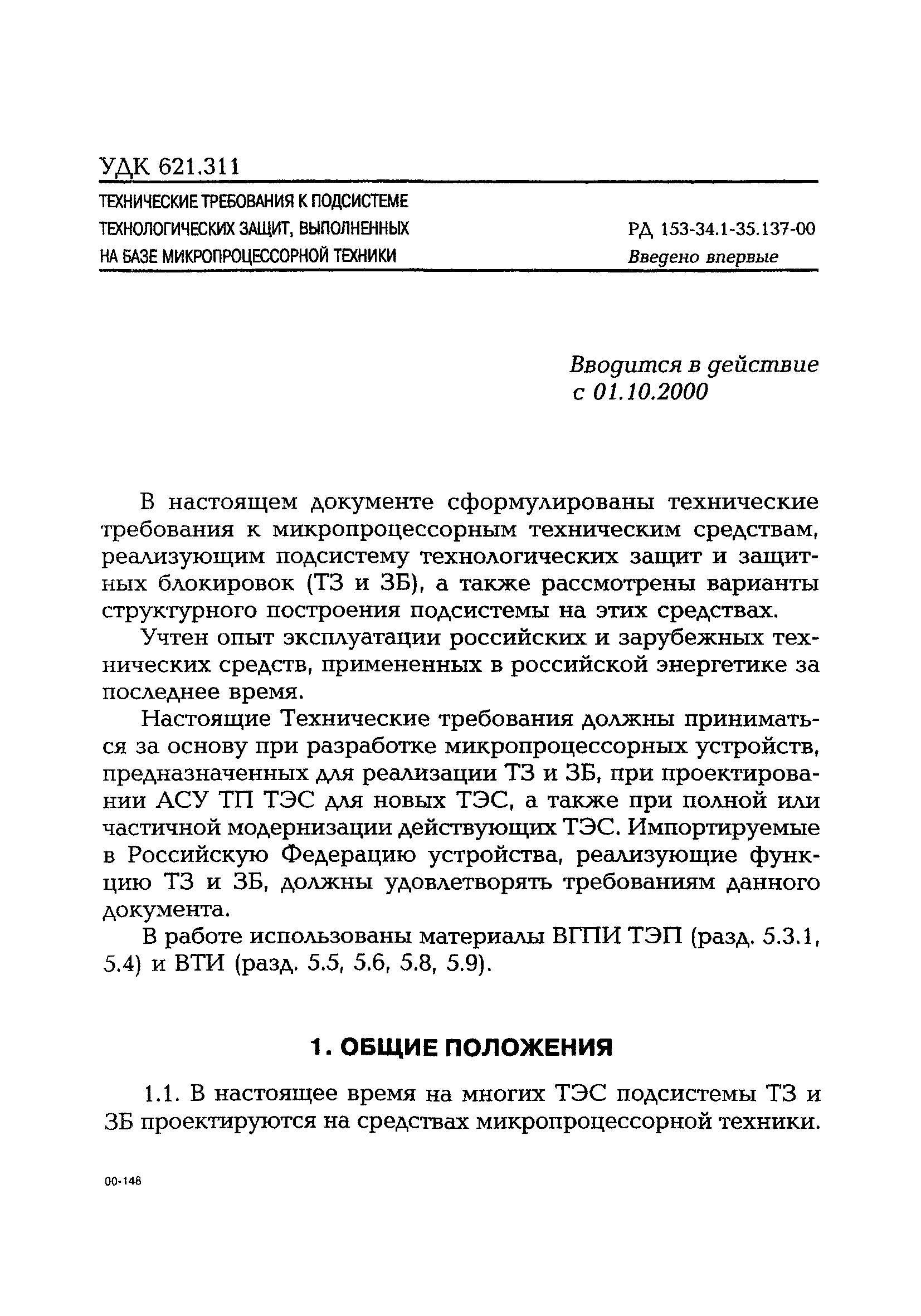

Технические требования к подсистеме технологических защит, выполненных на базе микропроцессорной техникиОбозначение: | РД 153-34.1-35.137-00 | Обозначение англ: | RD 153-34.1-35.137-00 | Статус: | действует | Название рус.: | Технические требования к подсистеме технологических защит, выполненных на базе микропроцессорной техники | Название англ.: | Technical Requirements for Microprocessor-Based Process Protection Subsystem | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.10.2000 | Область применения: | В документе сформулированы технические требования к микропроцессорным техническим средствам, реализующим подсистему технологических защит и защитных блокировок (ТЗ и ЗБ), а также рассмотрены варианты структурного построения подсистемы на этих средствах.

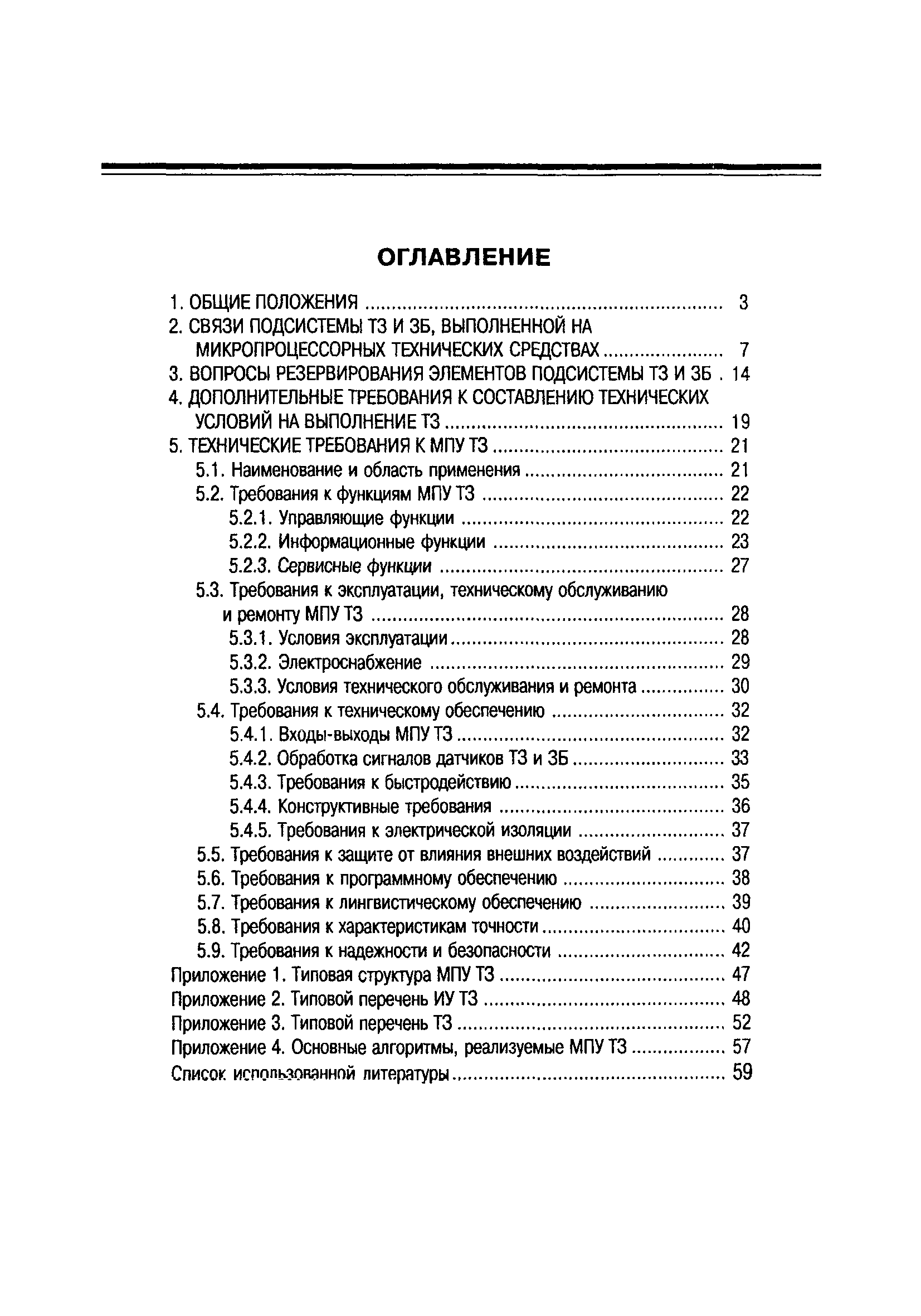

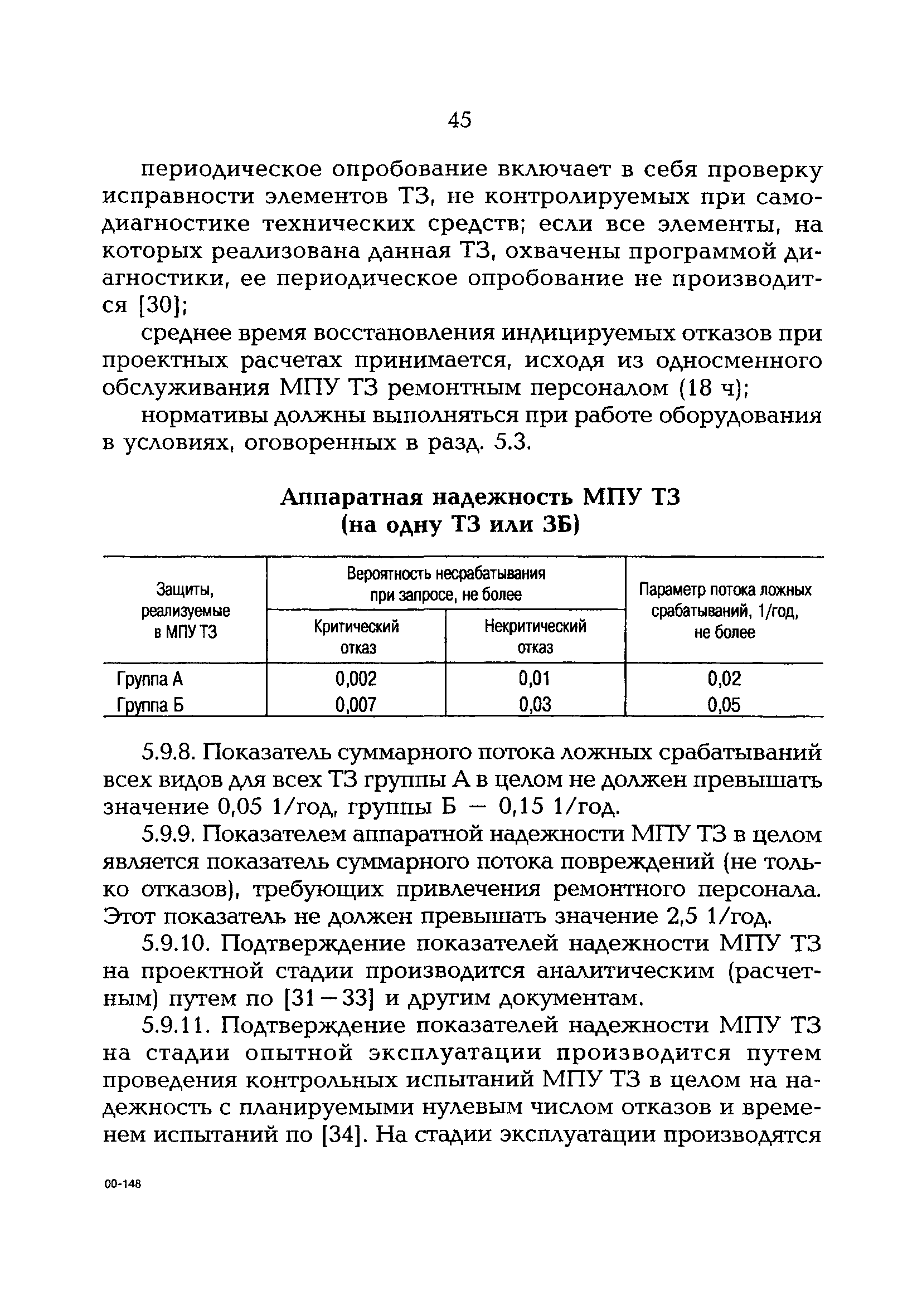

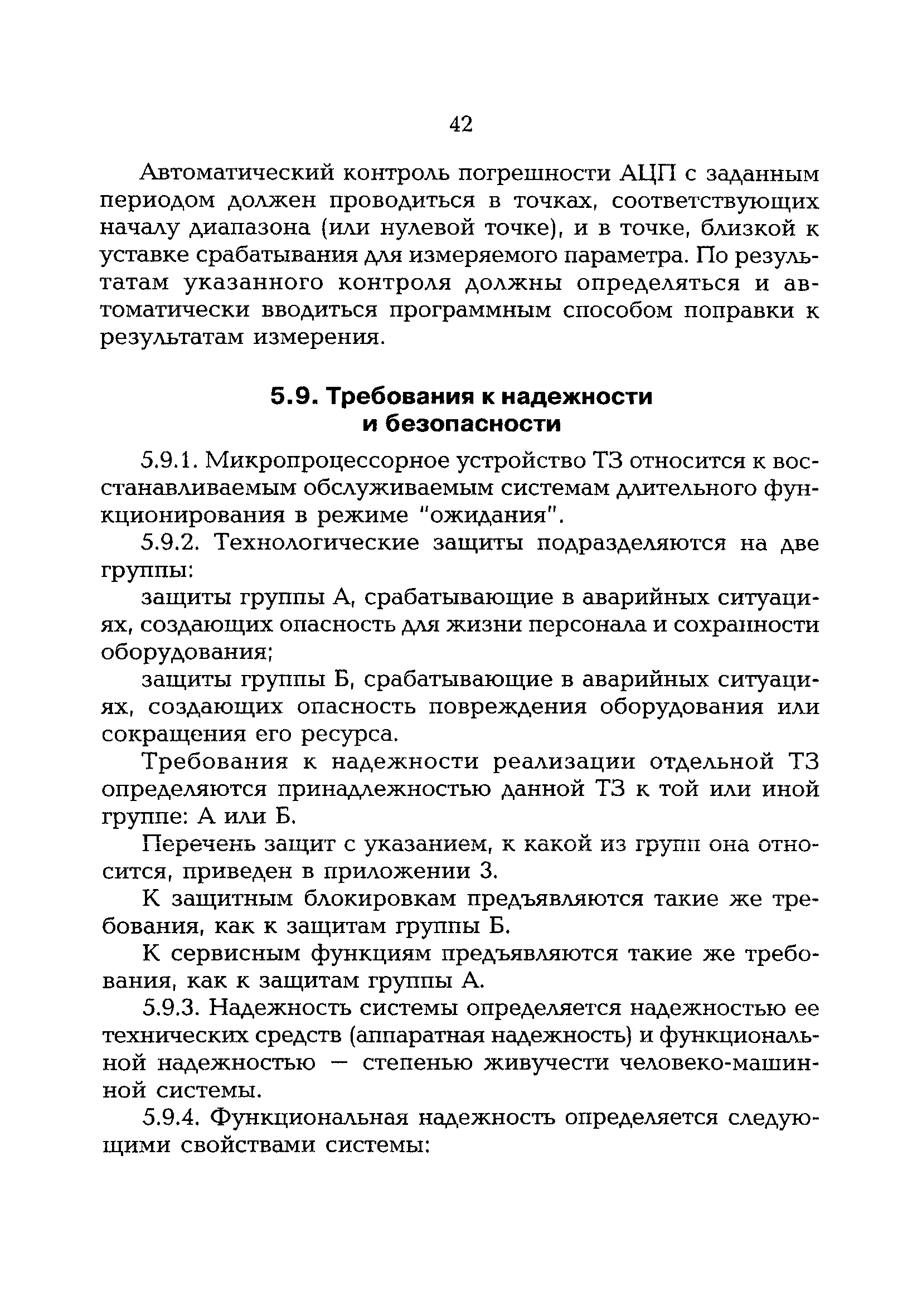

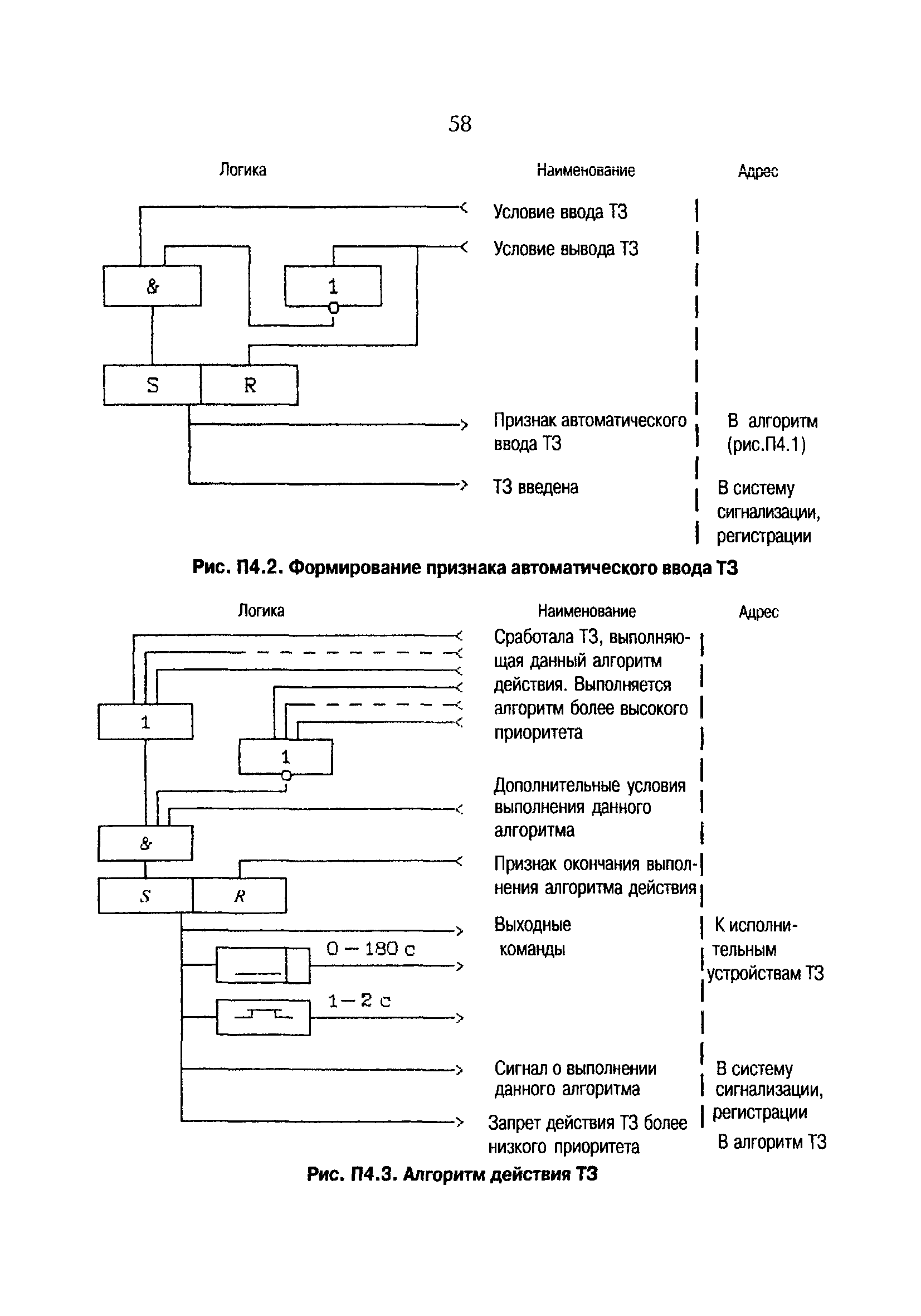

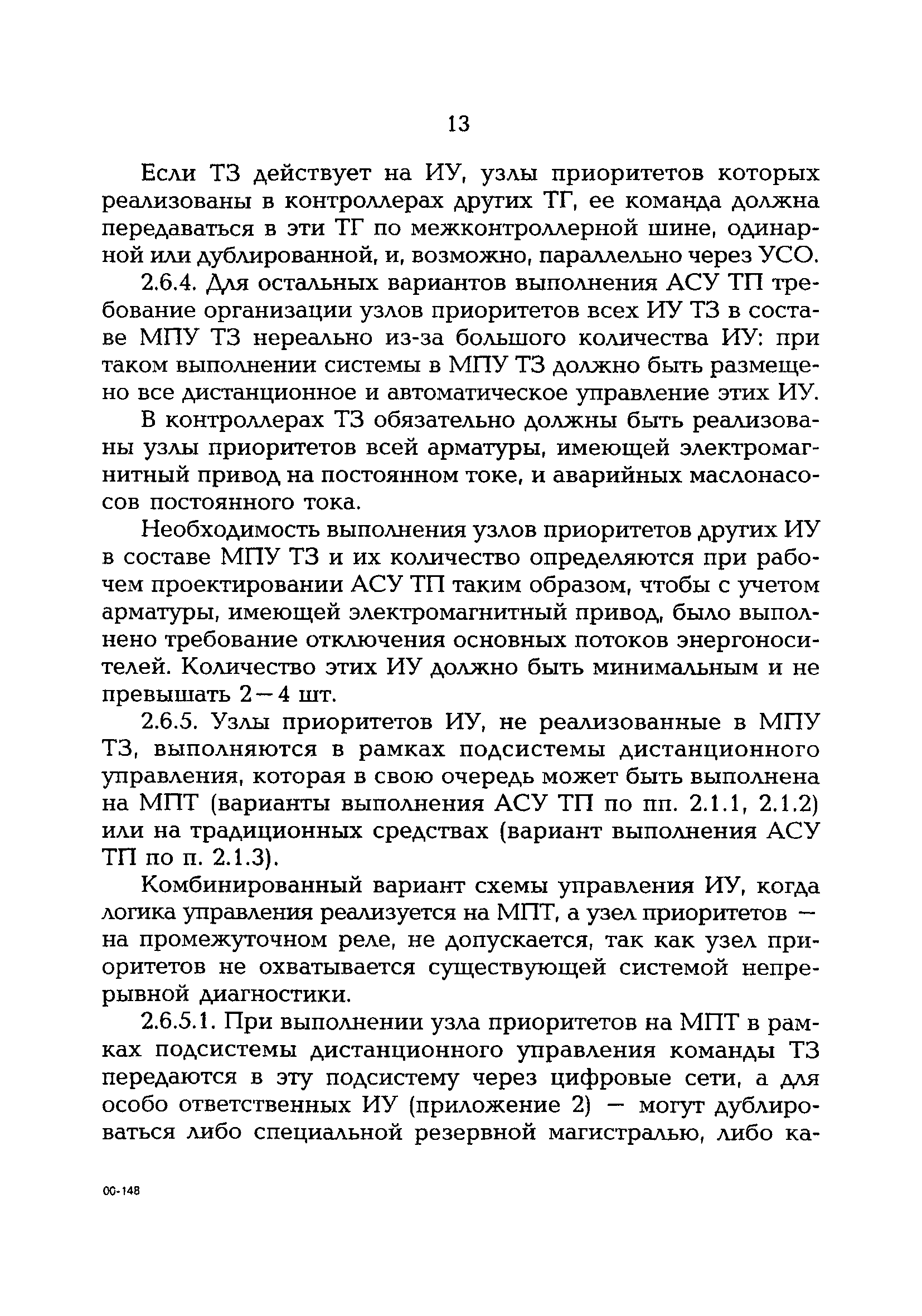

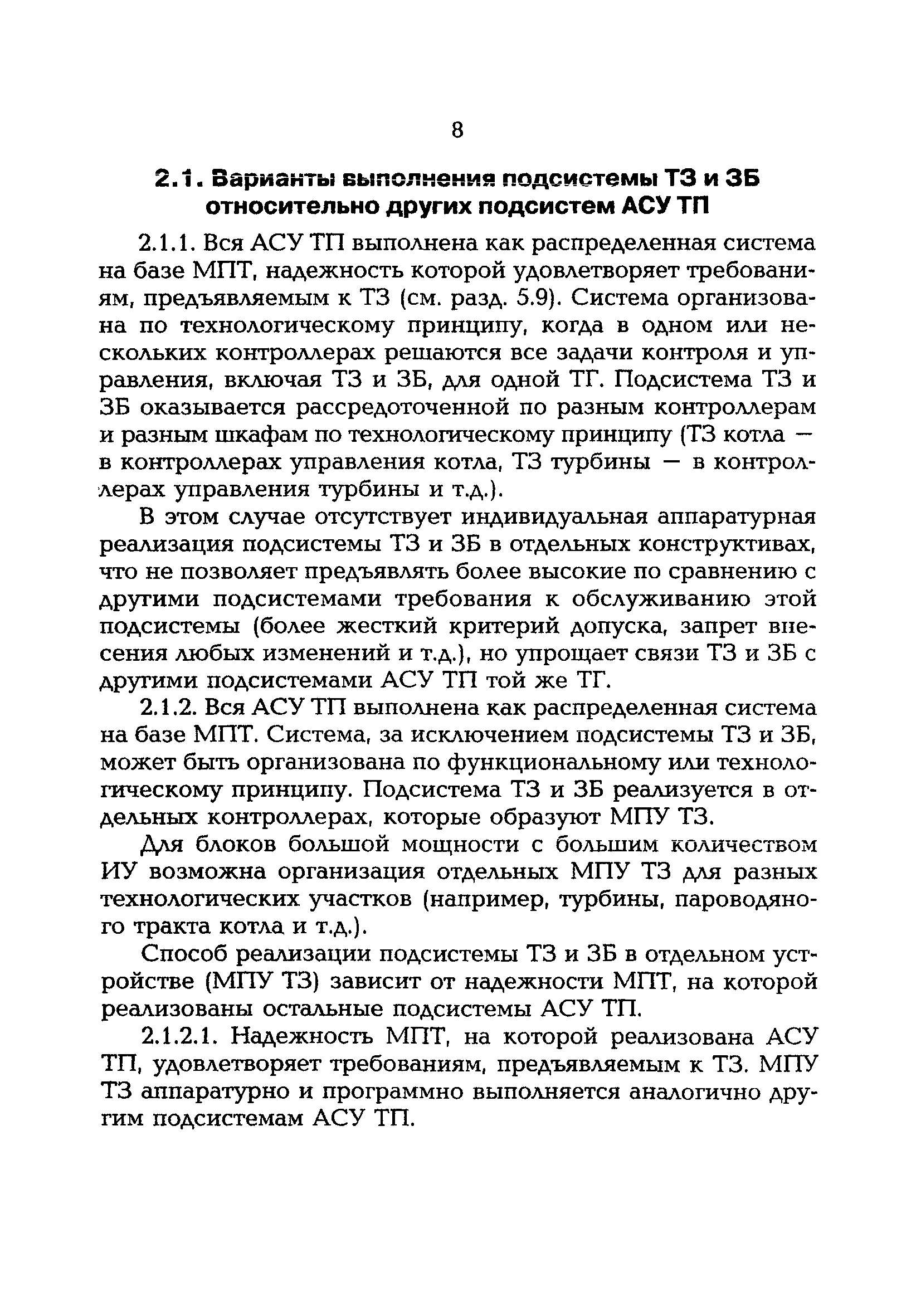

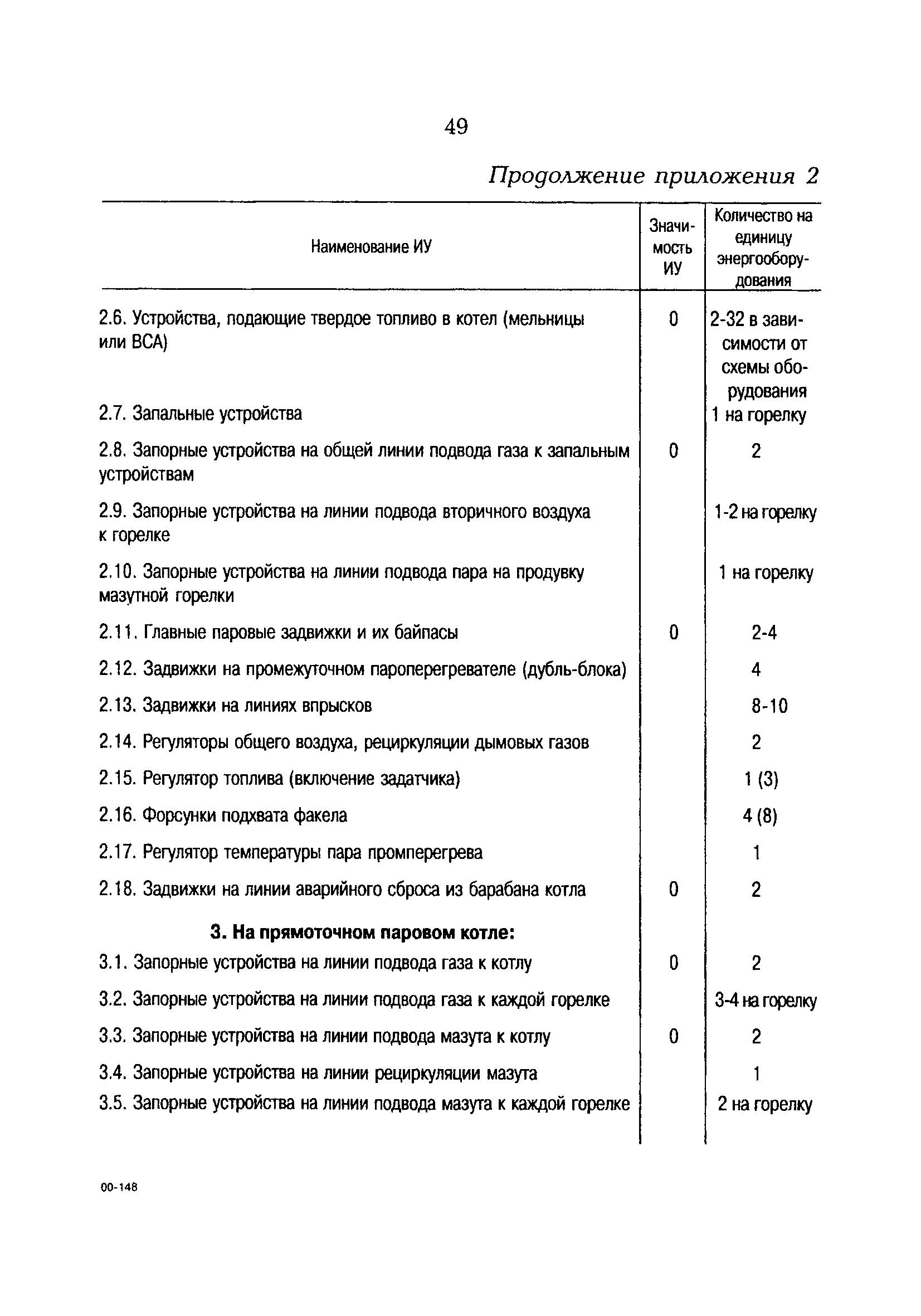

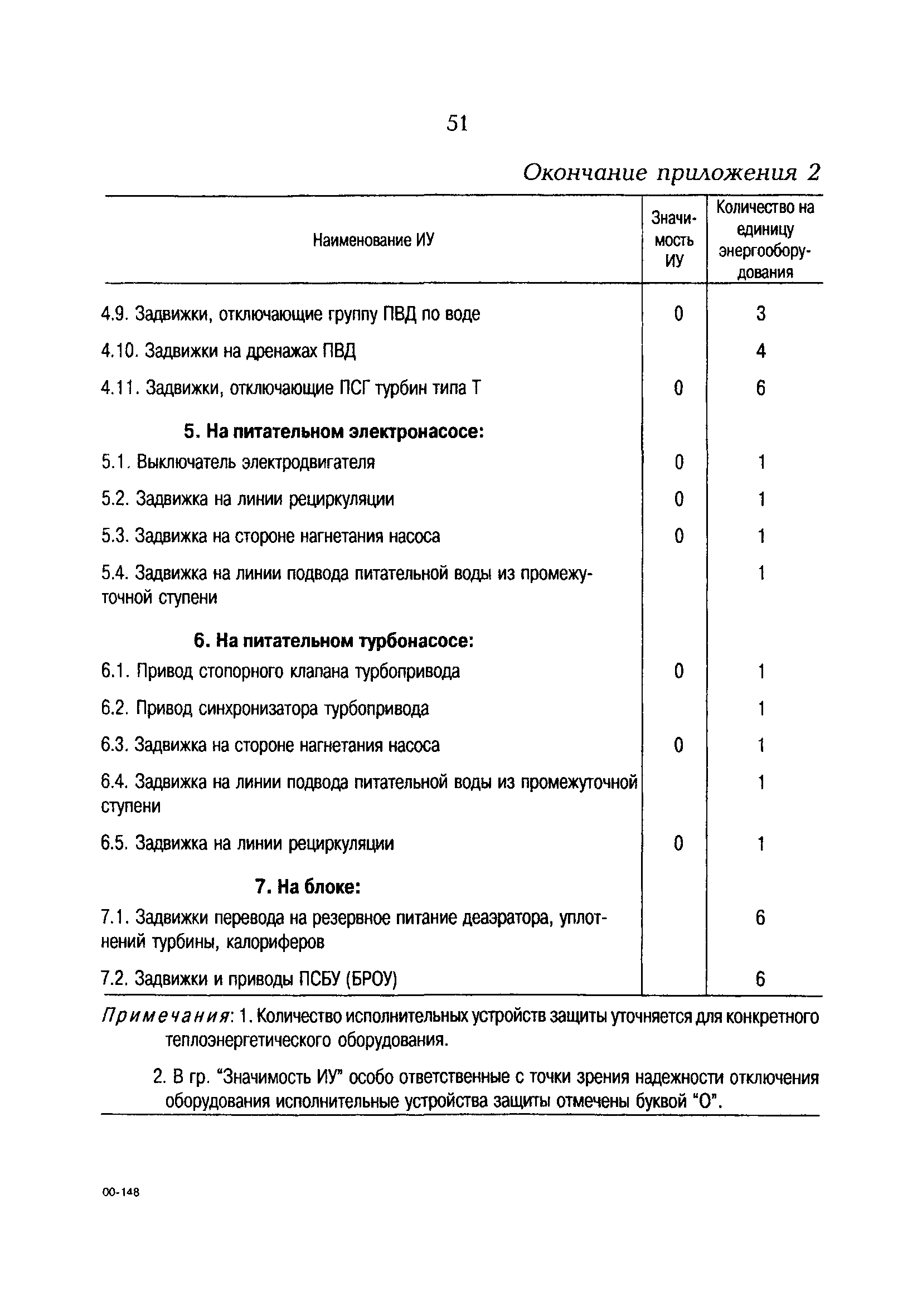

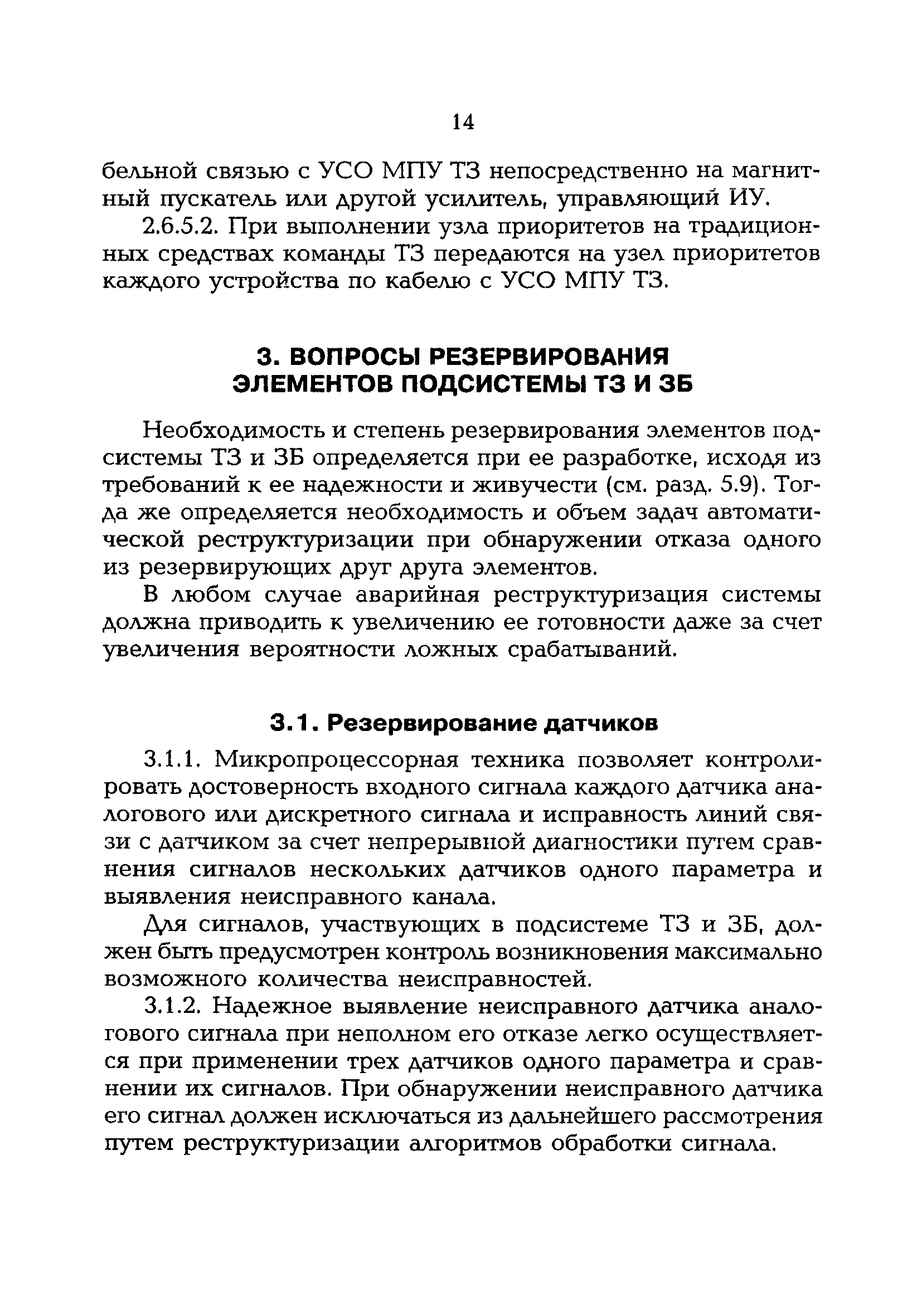

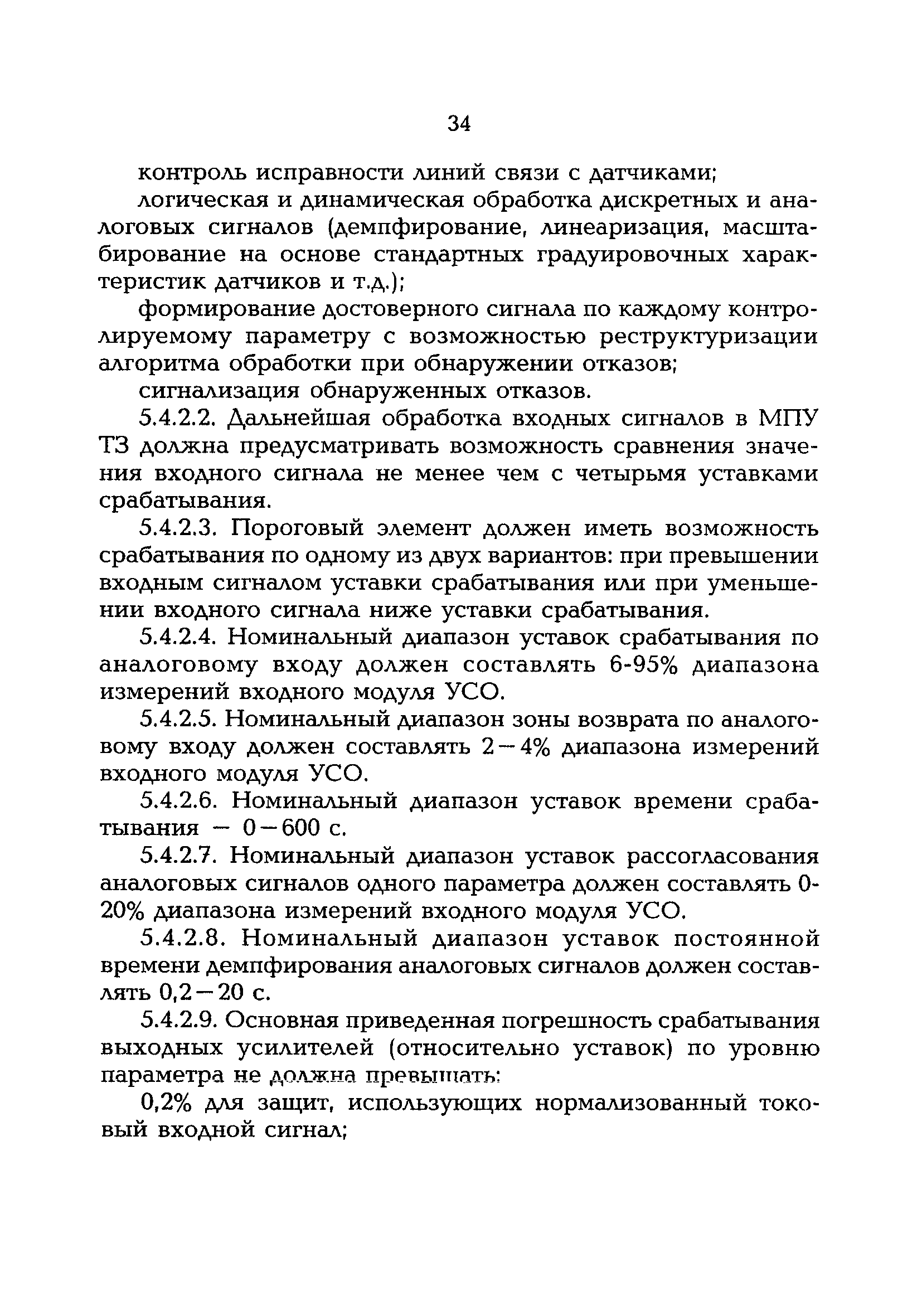

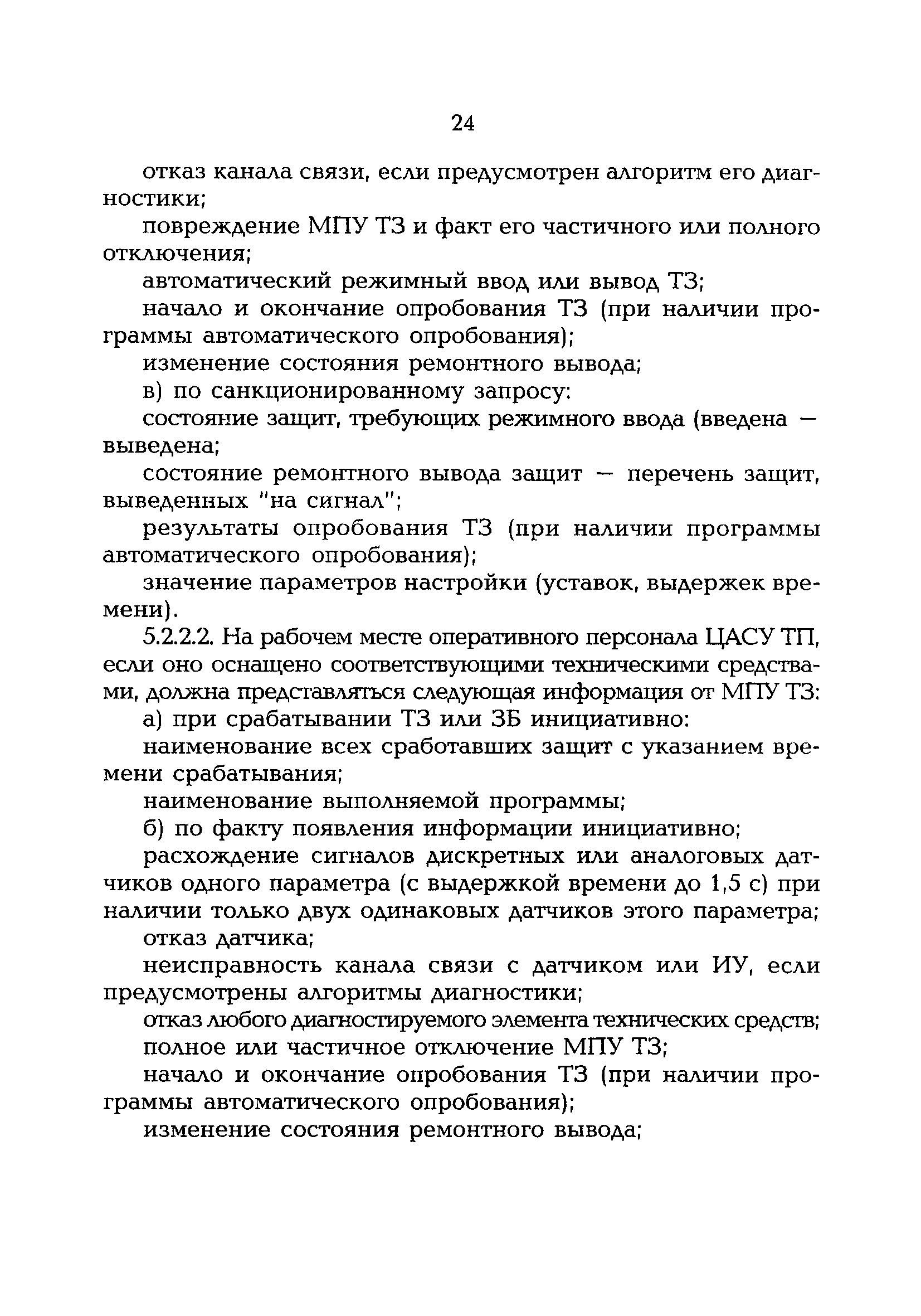

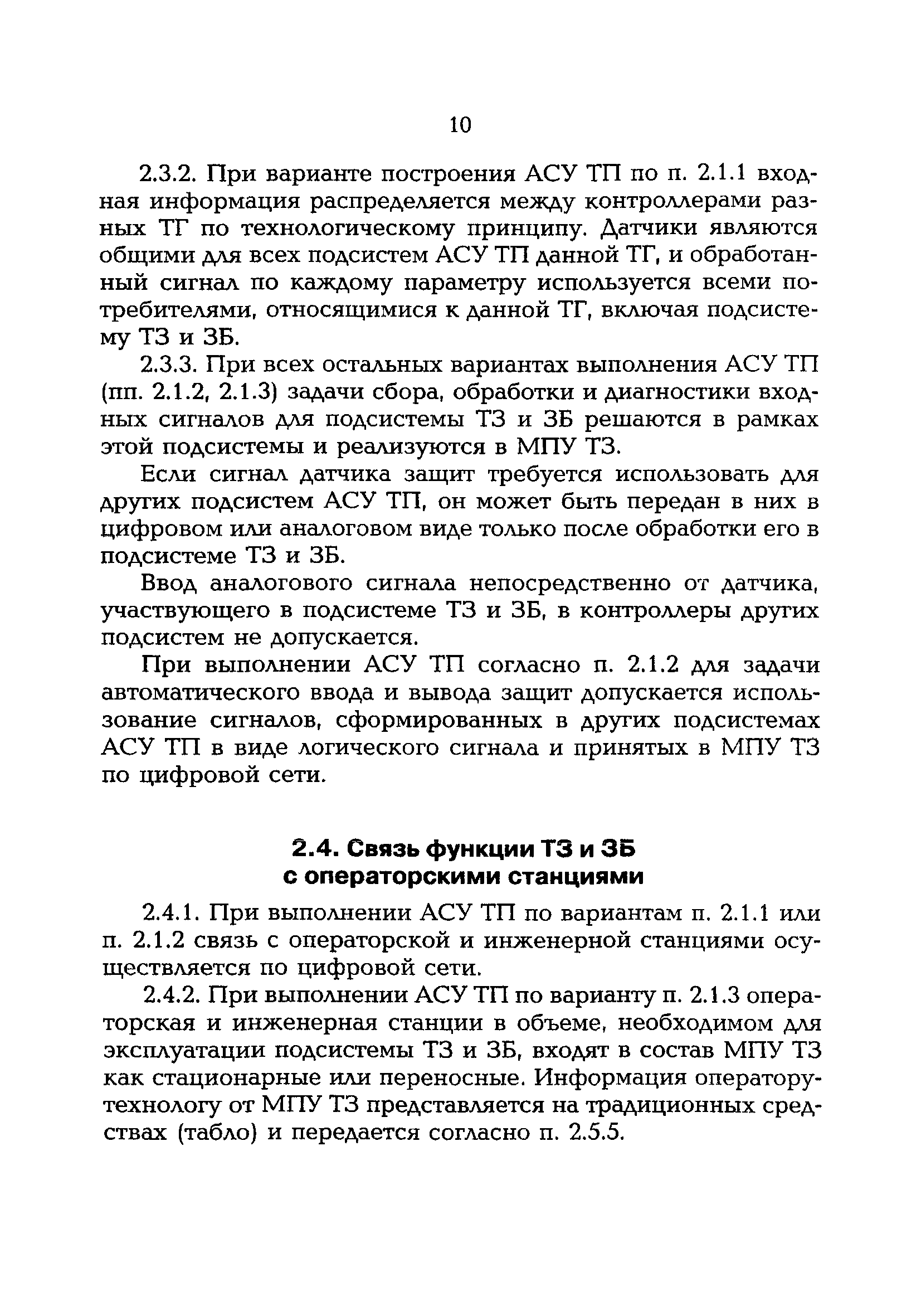

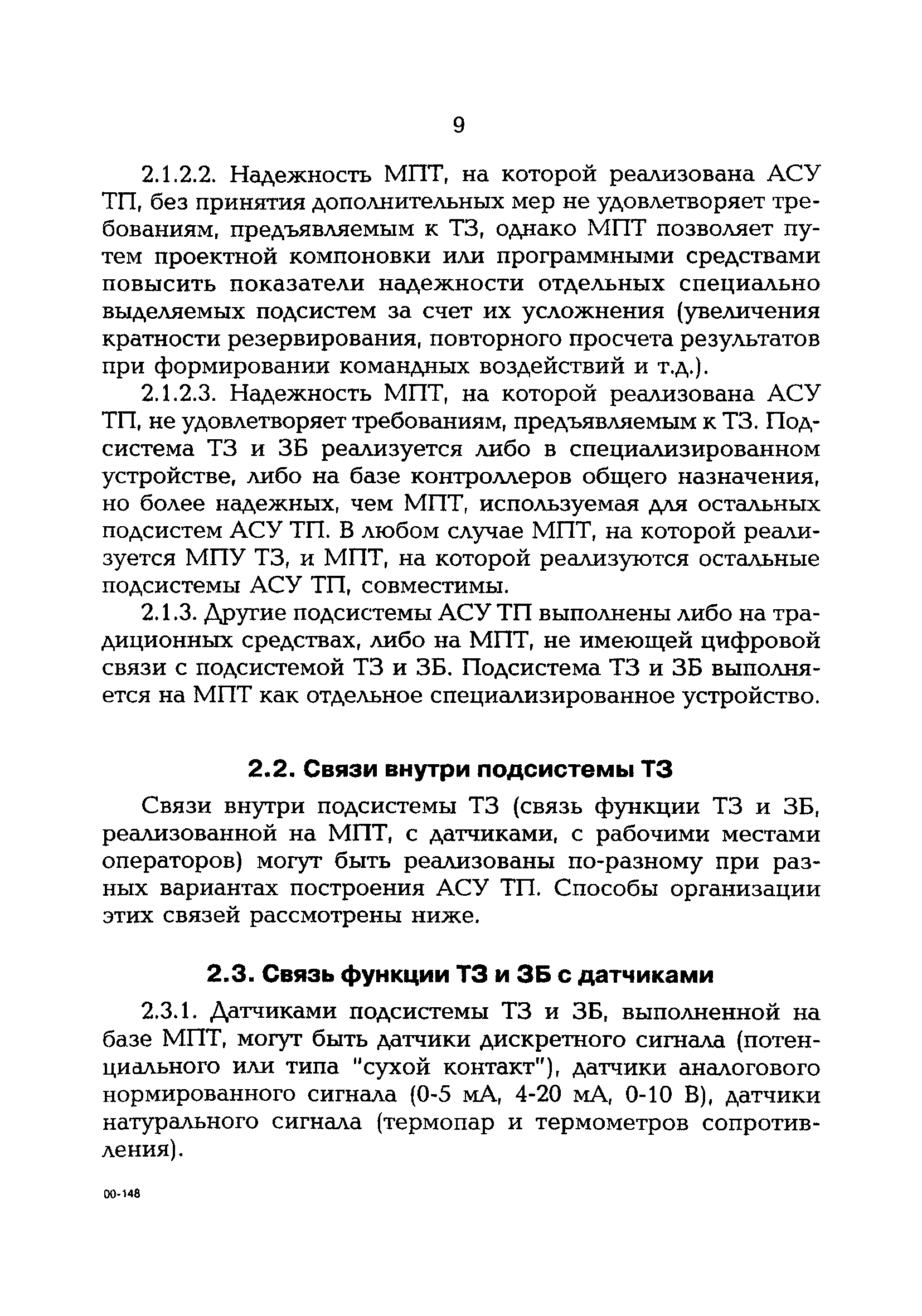

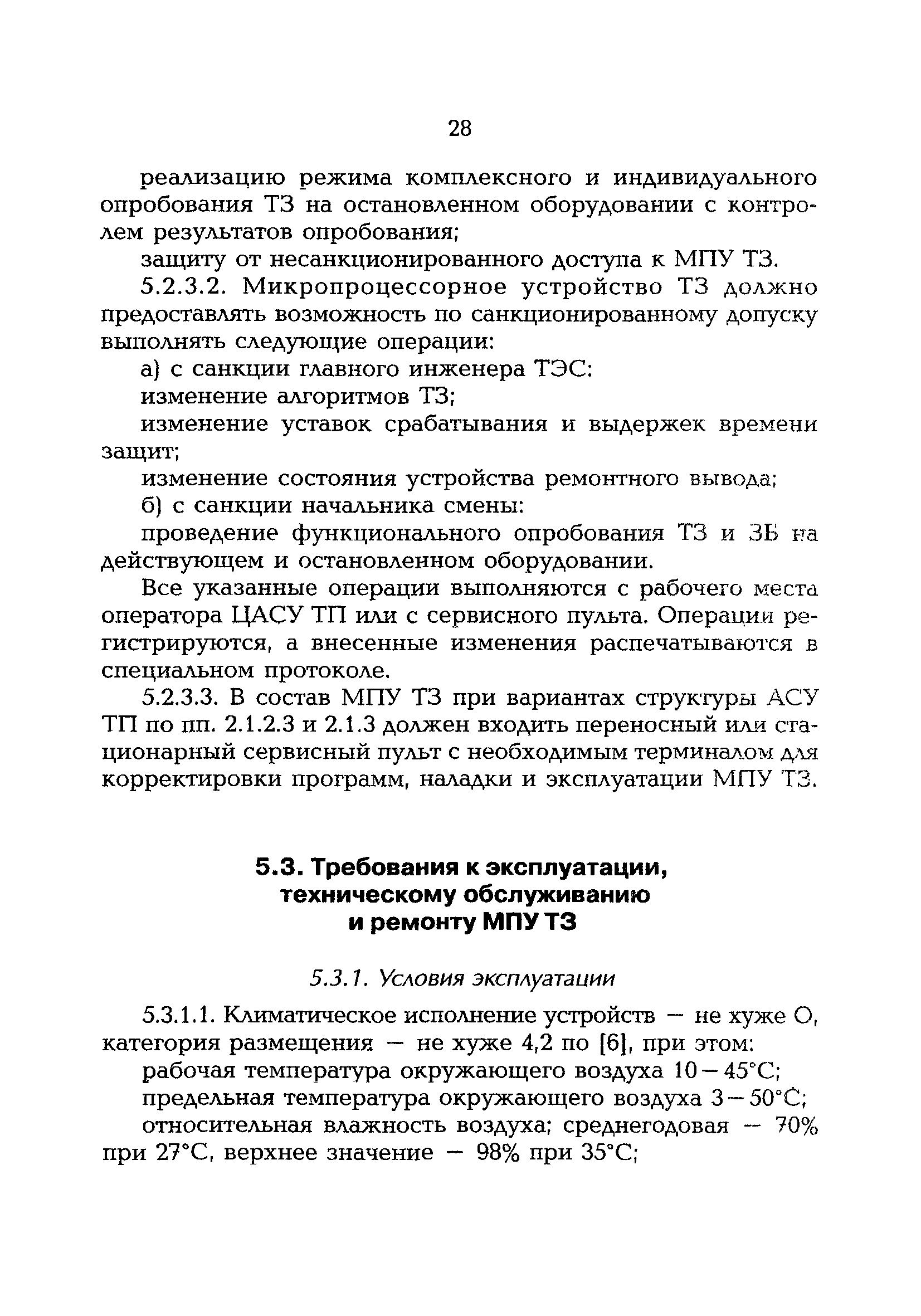

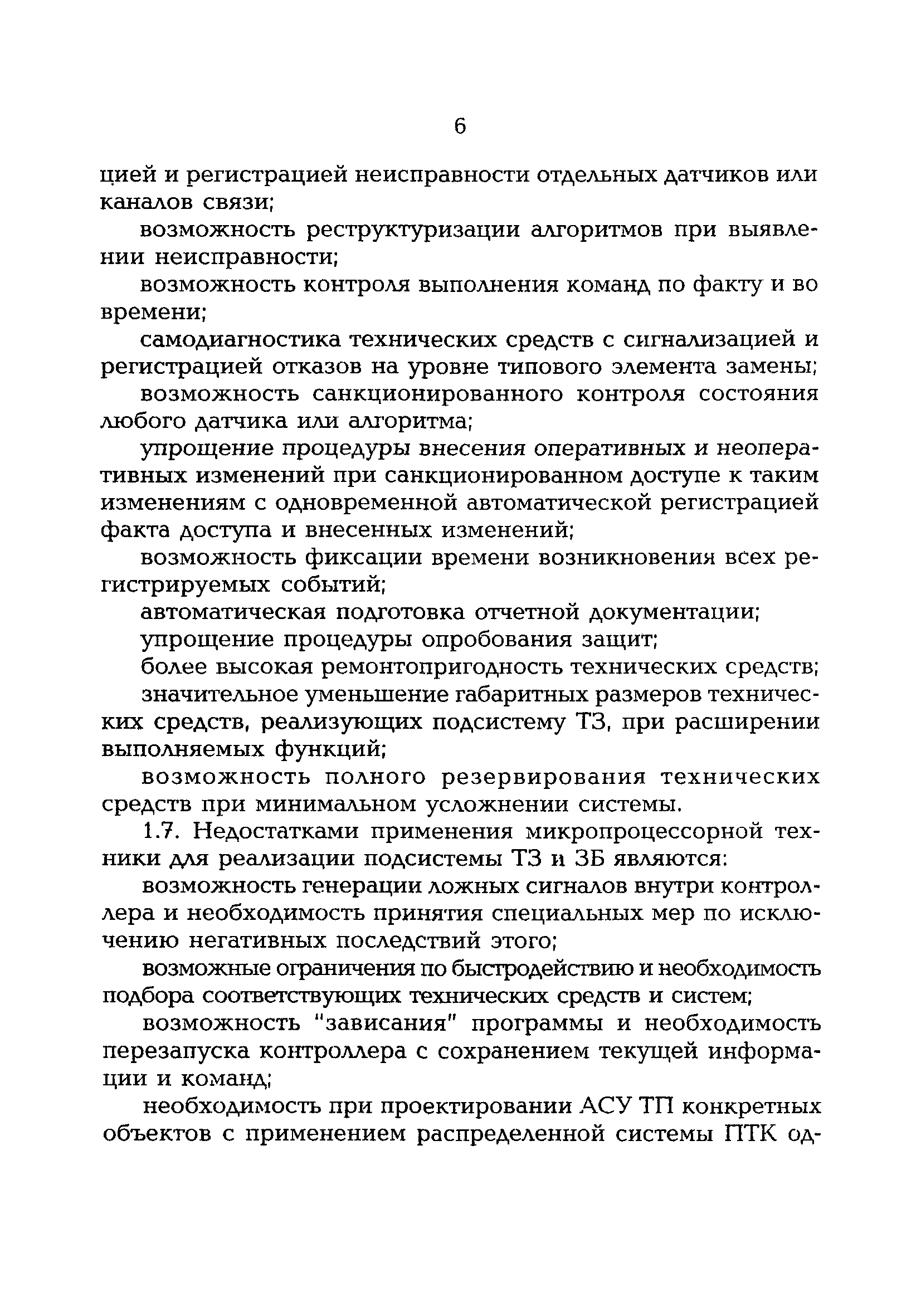

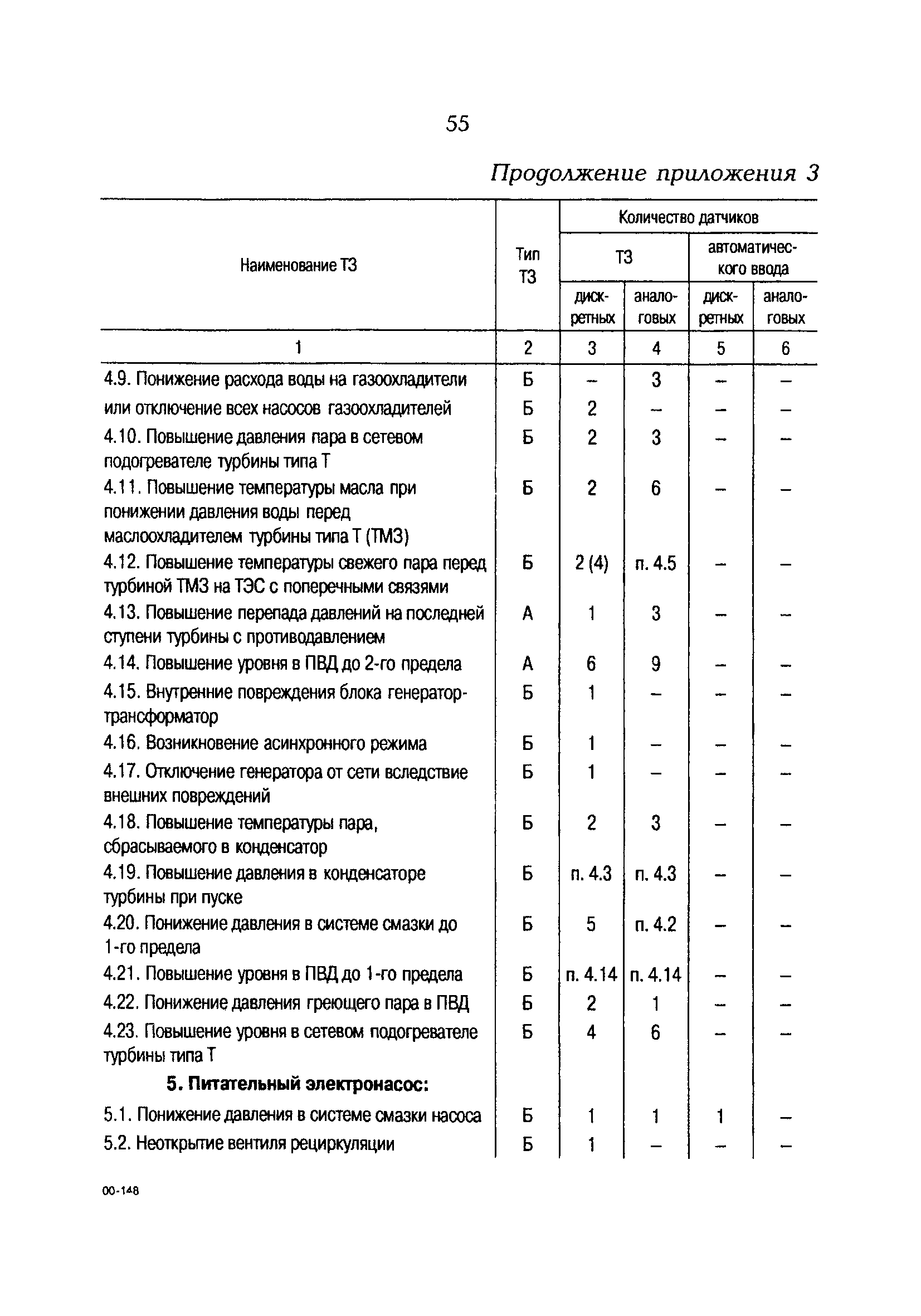

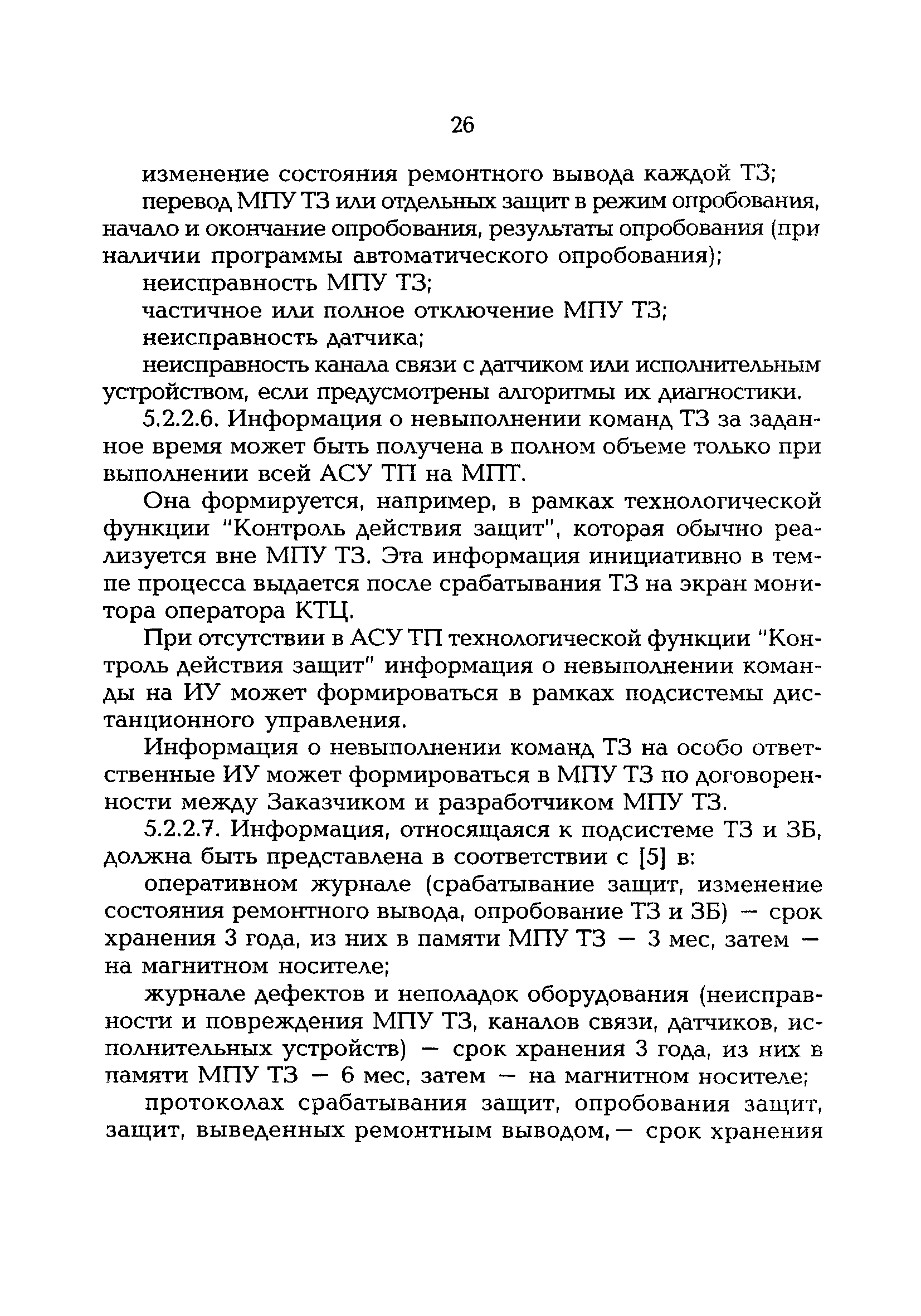

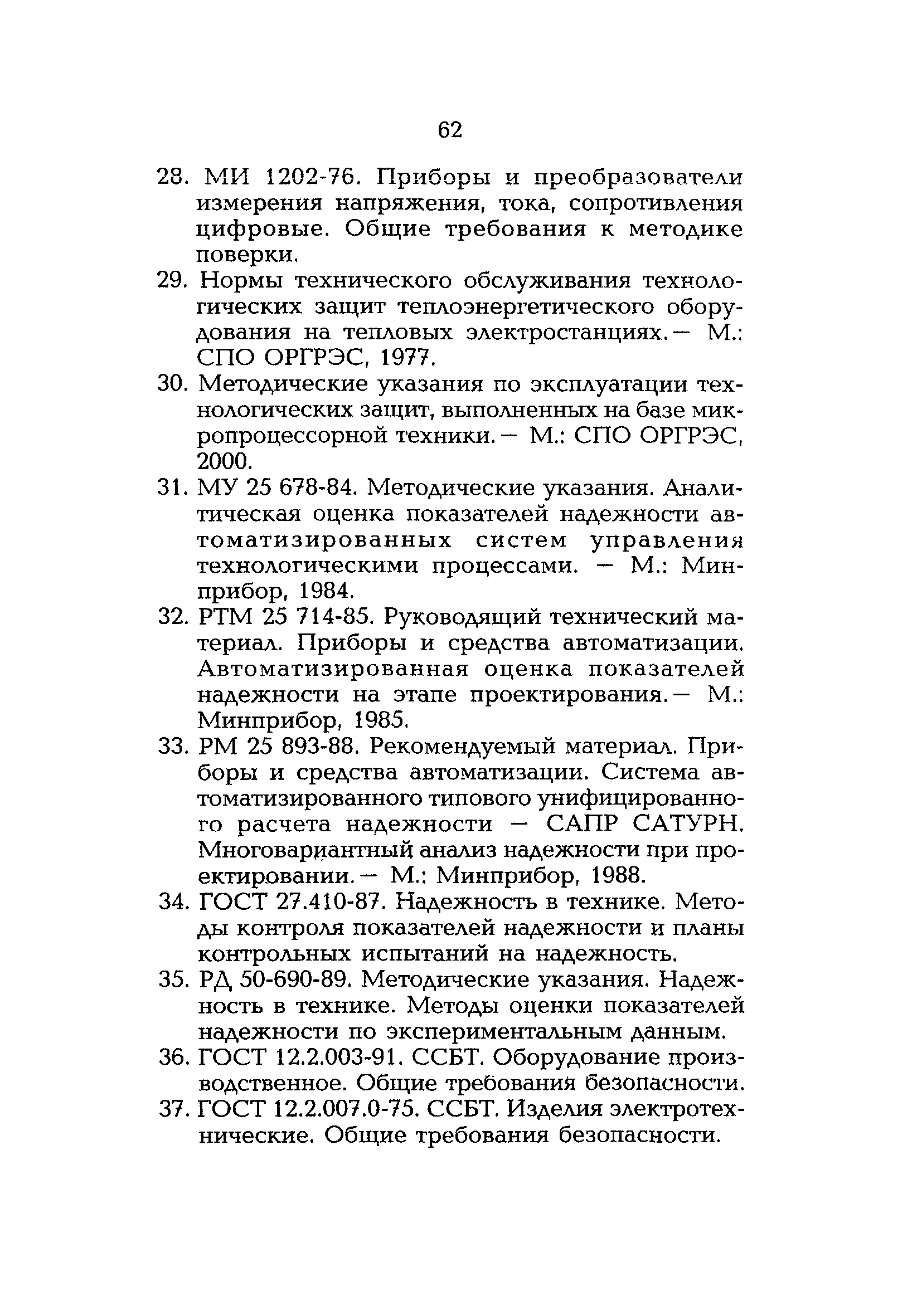

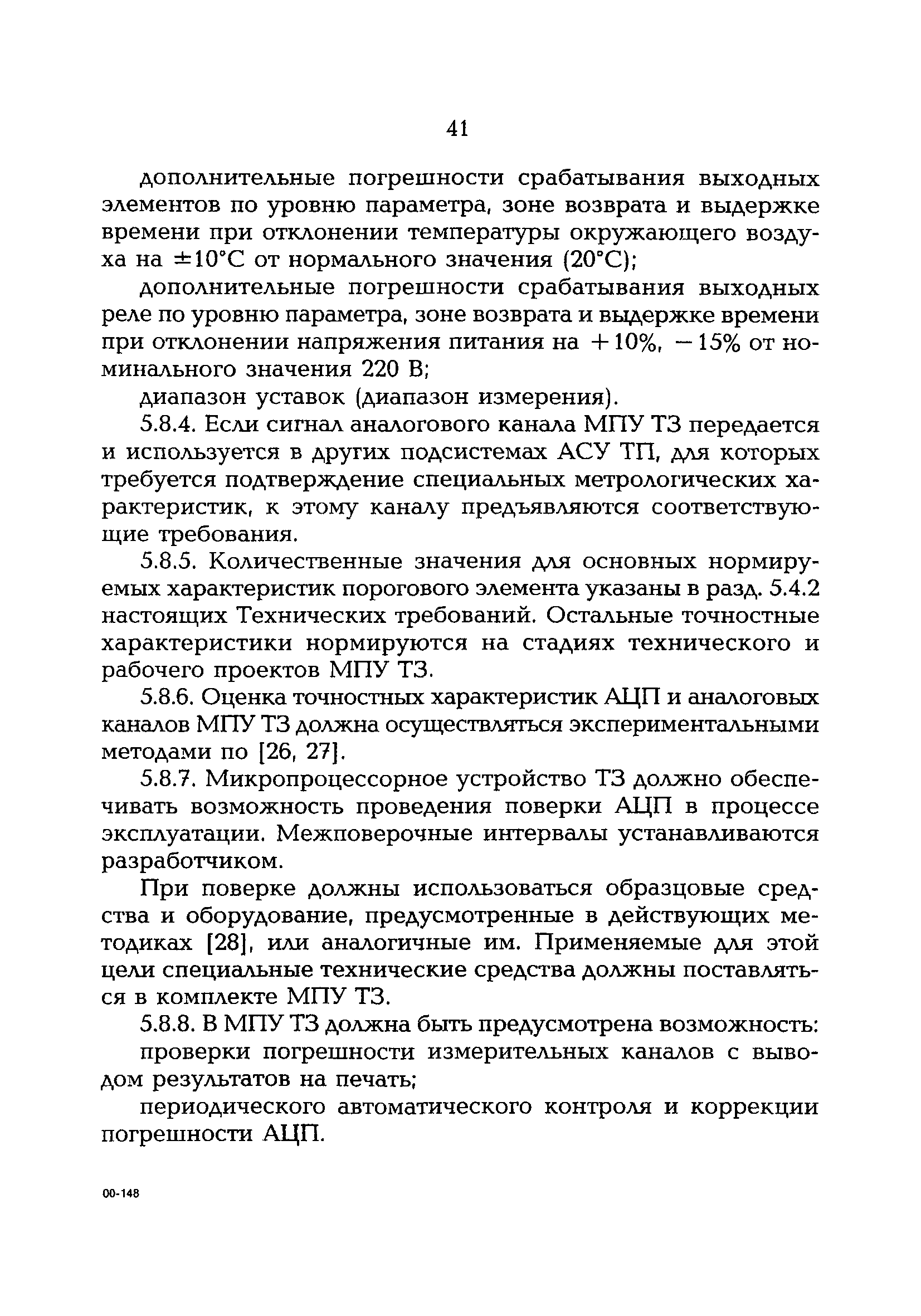

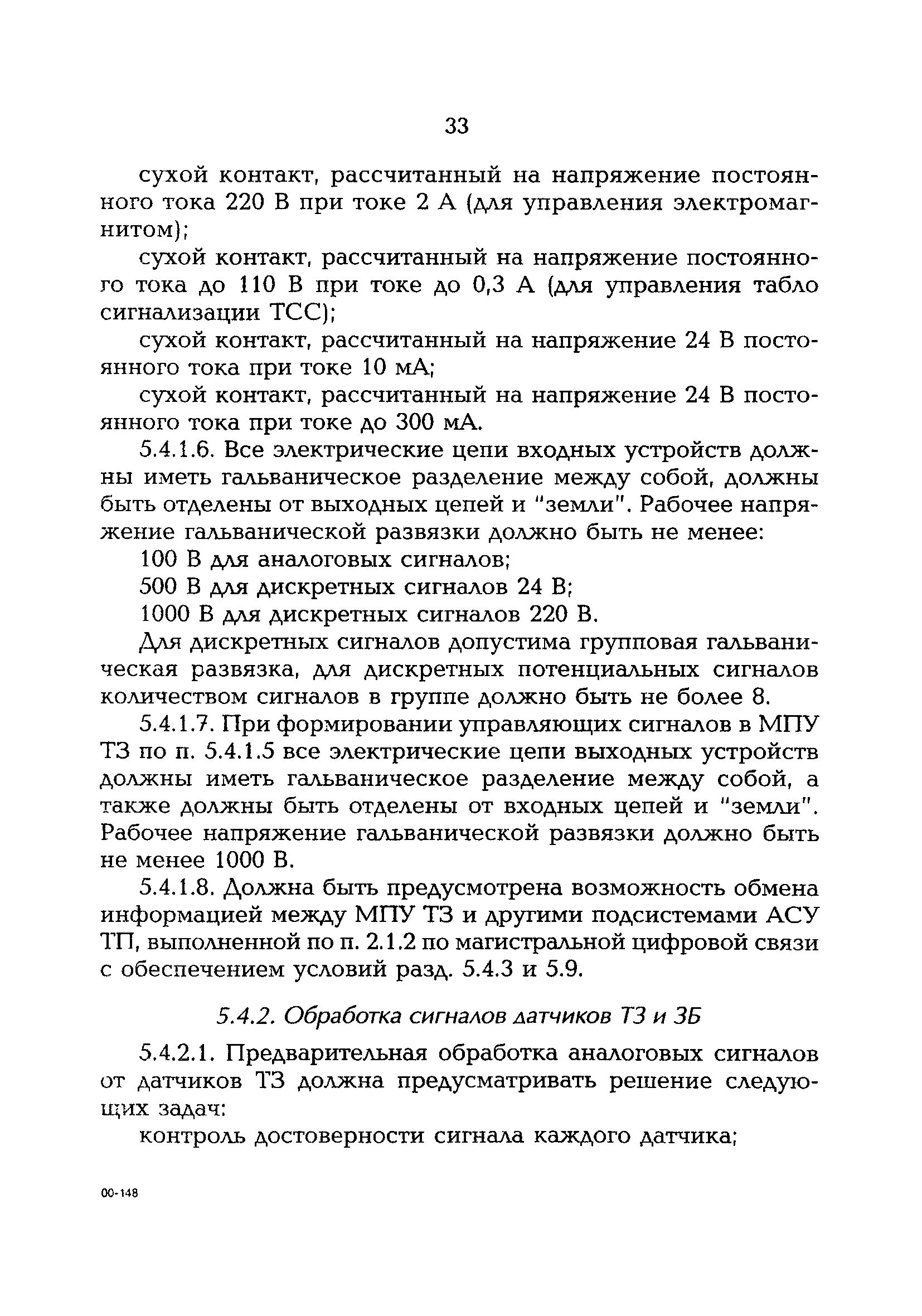

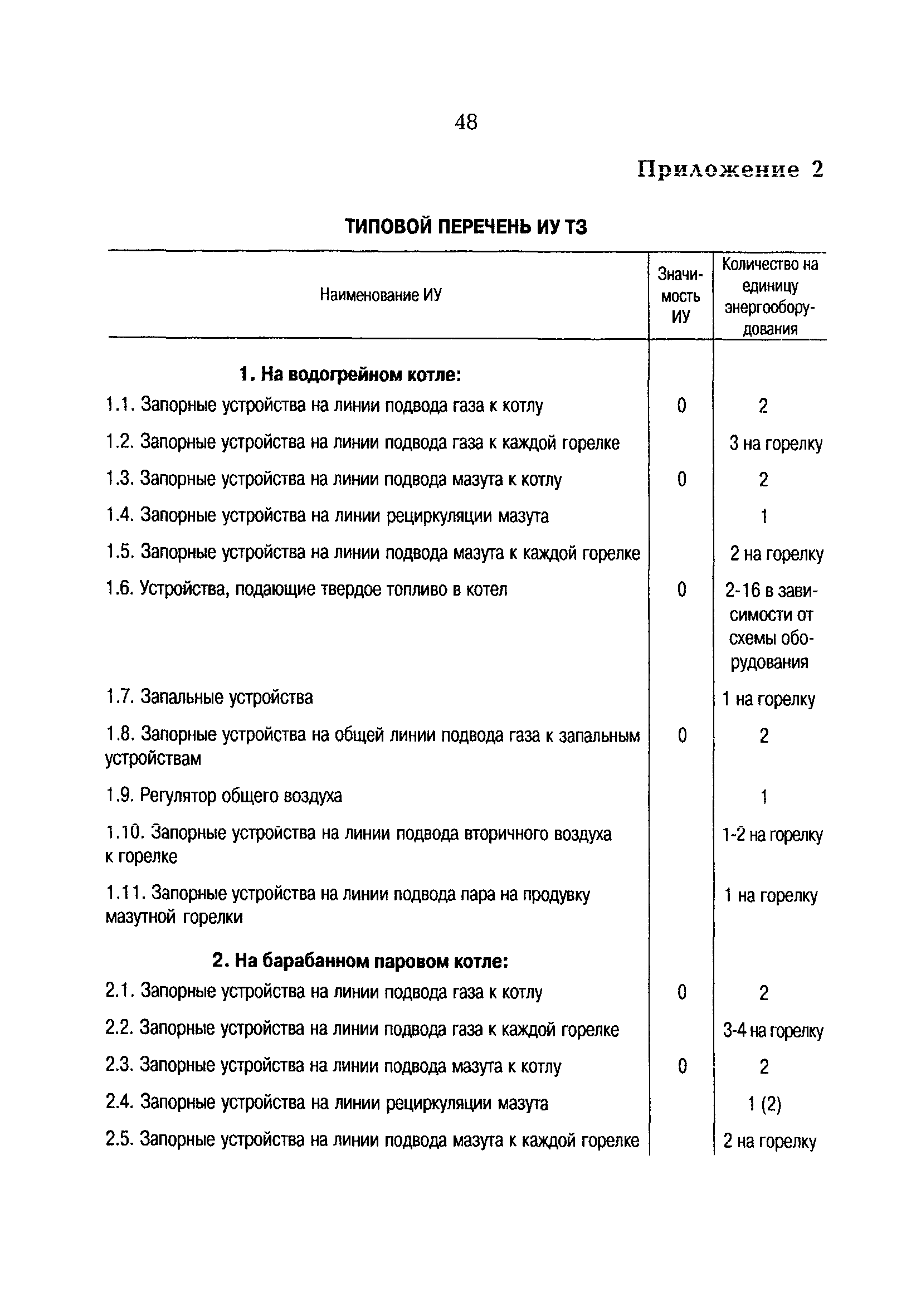

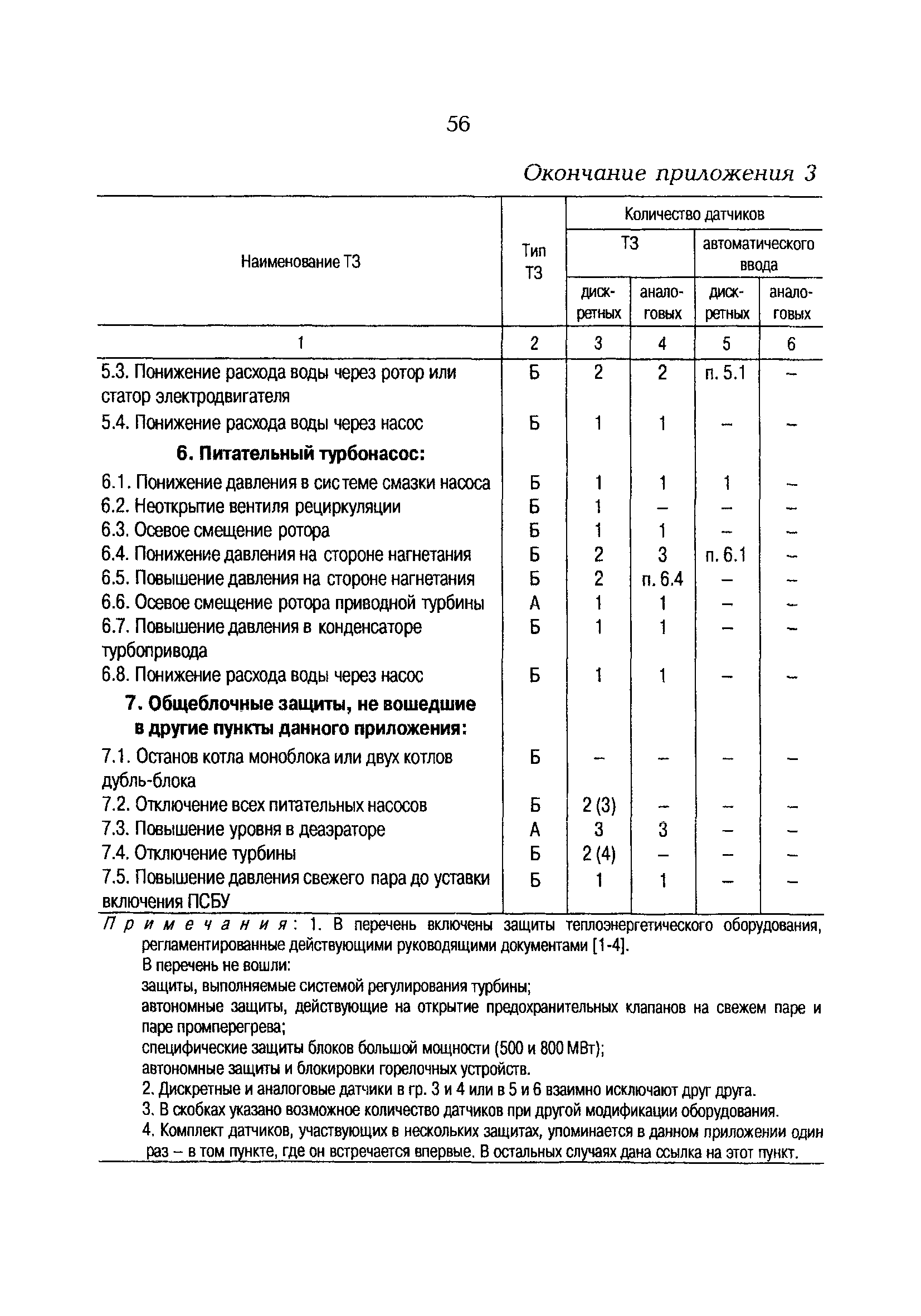

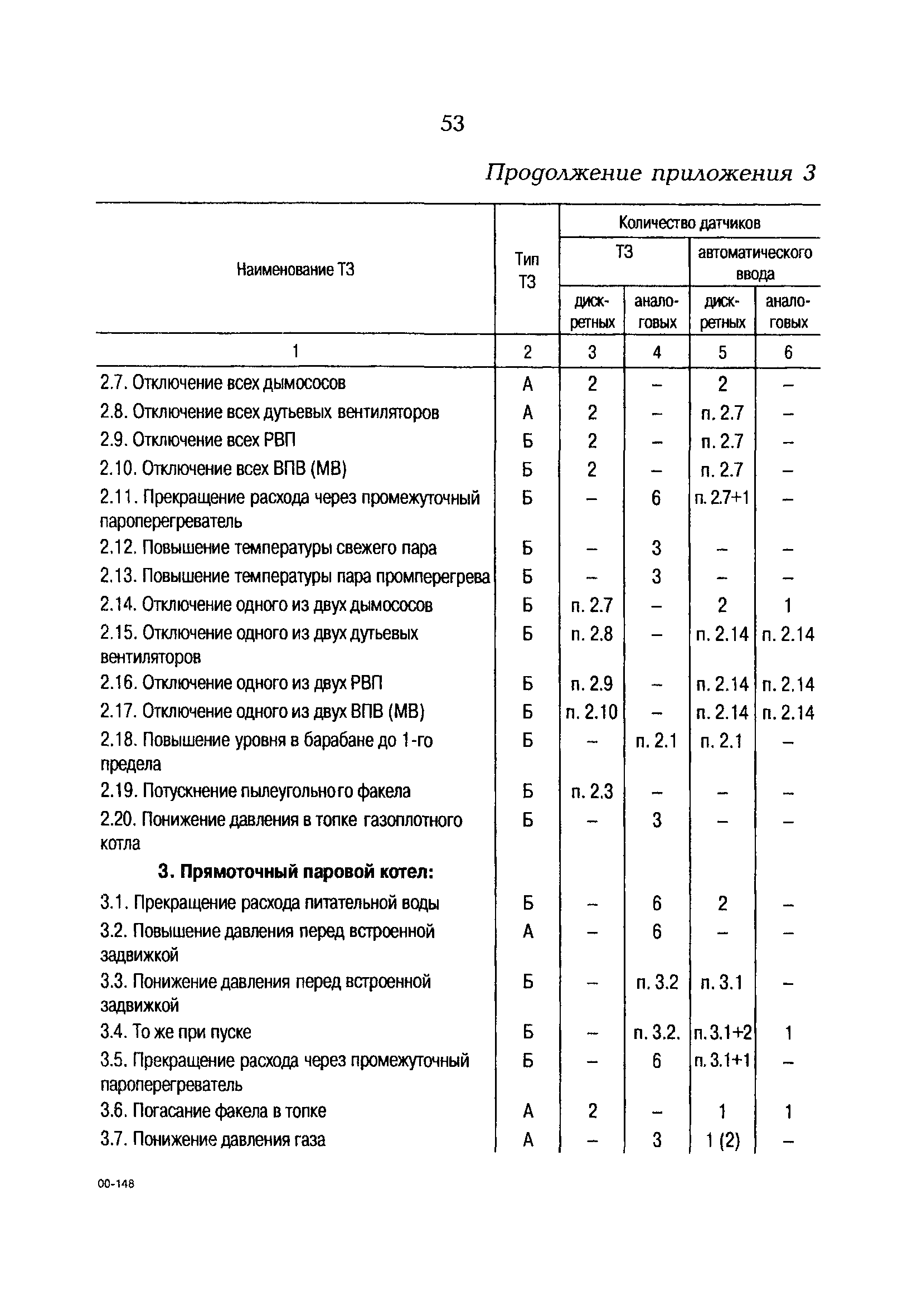

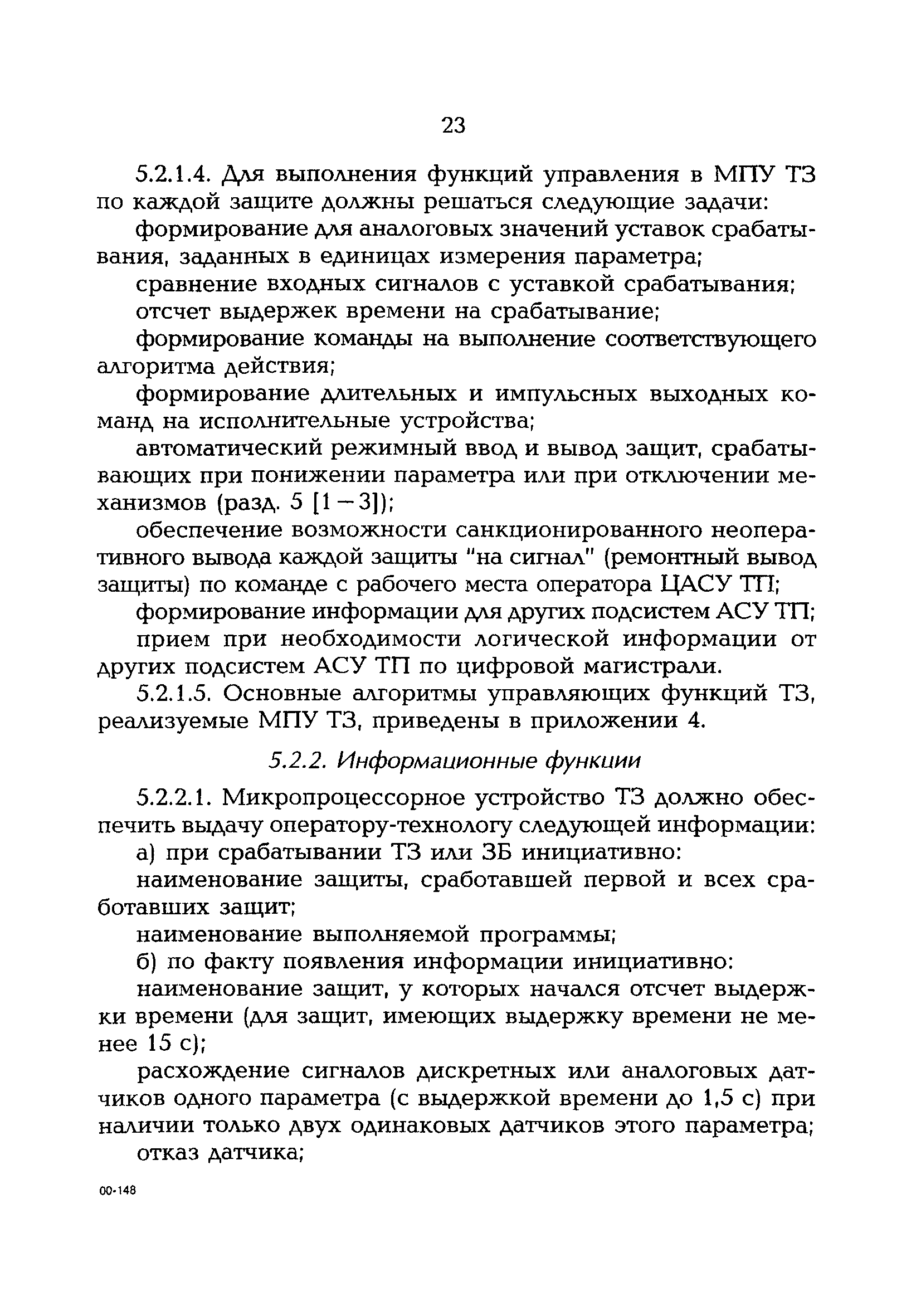

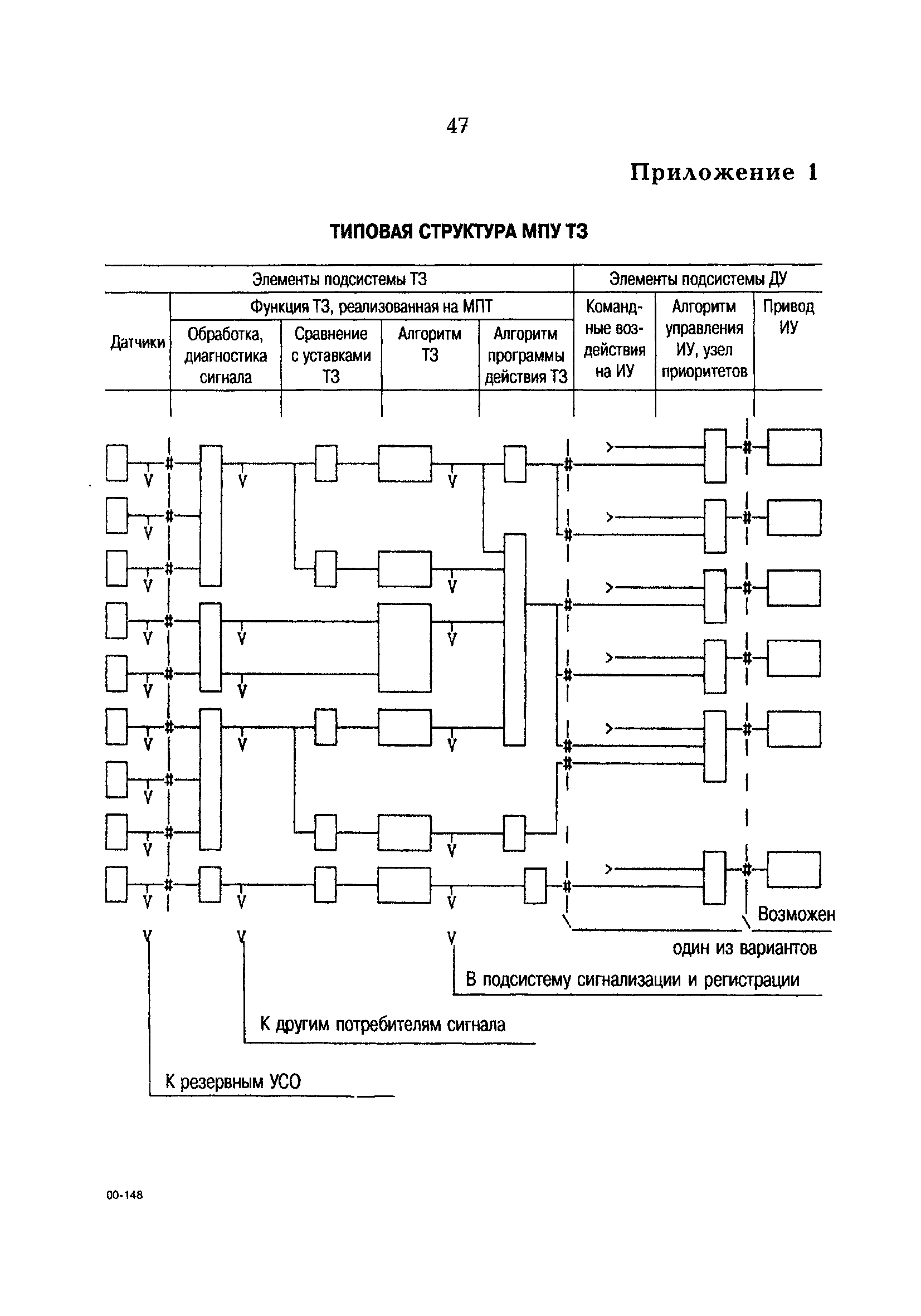

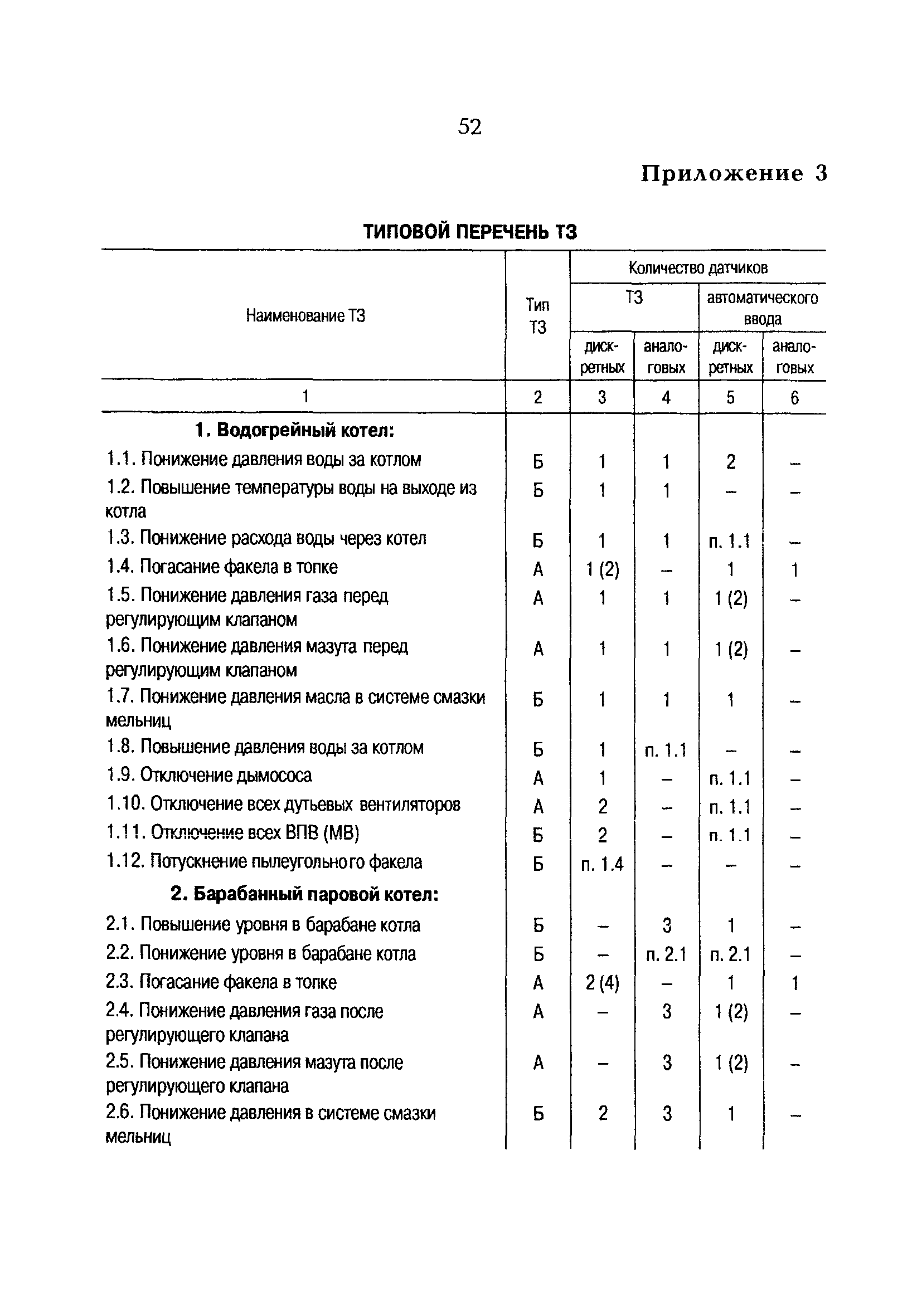

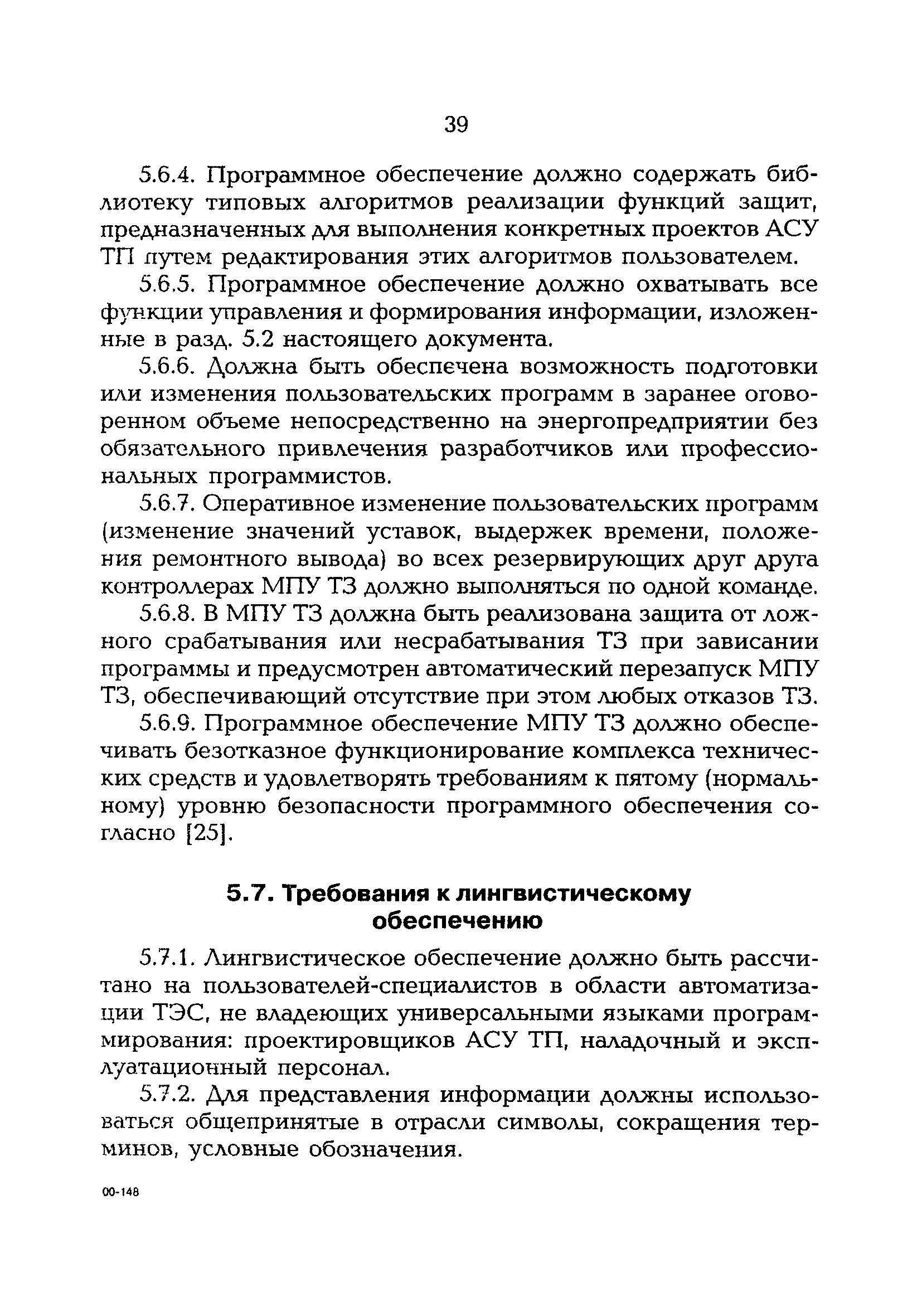

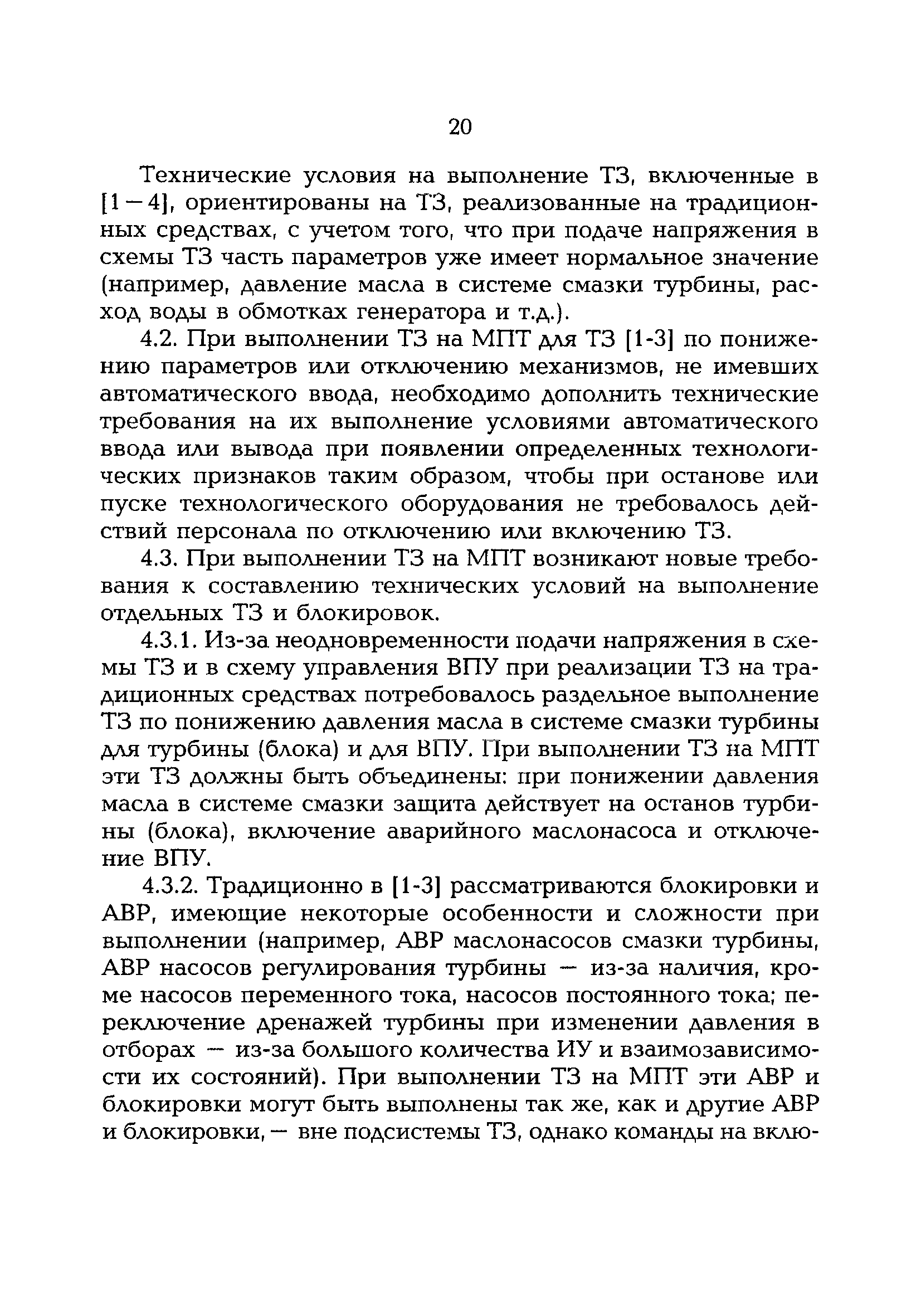

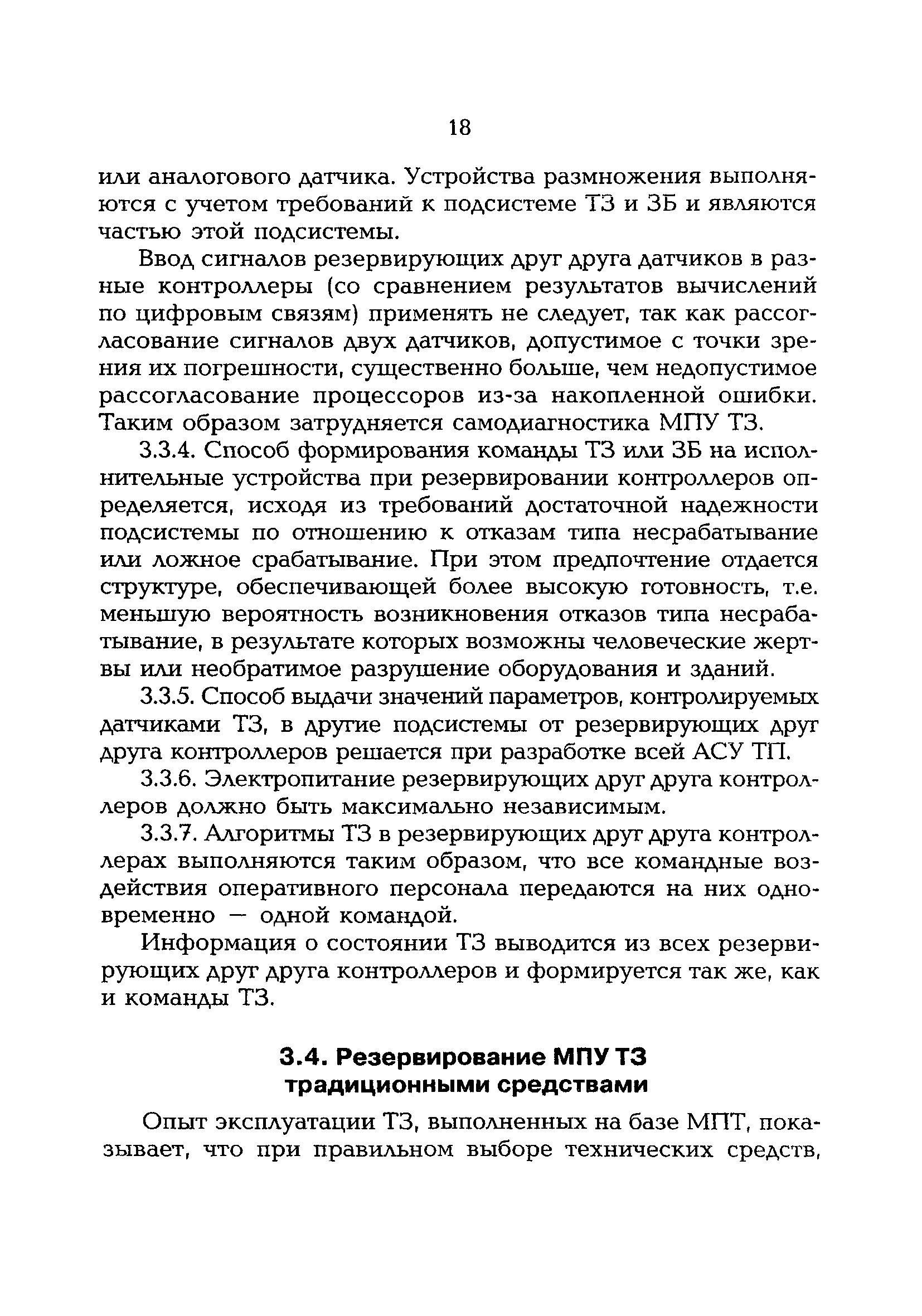

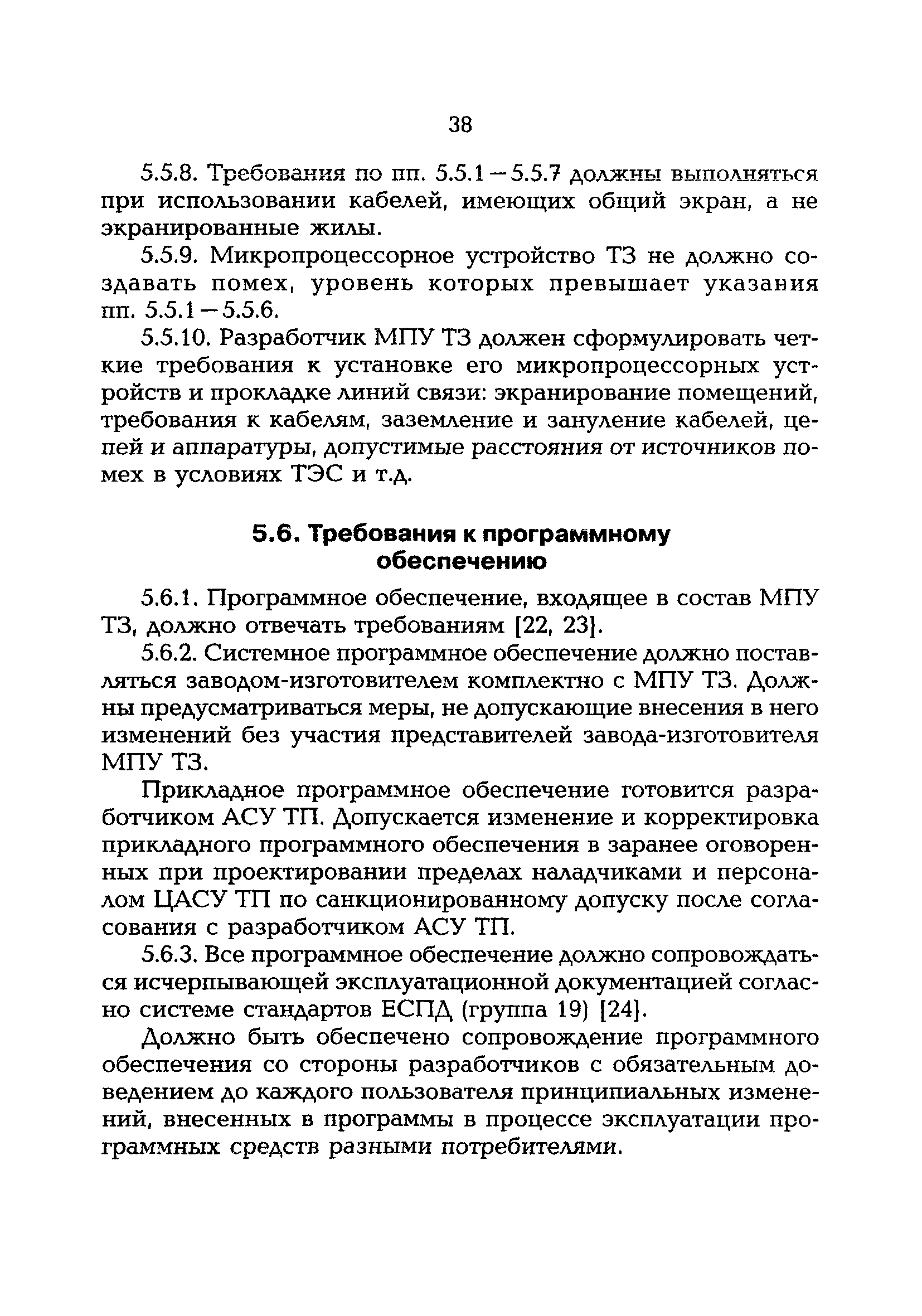

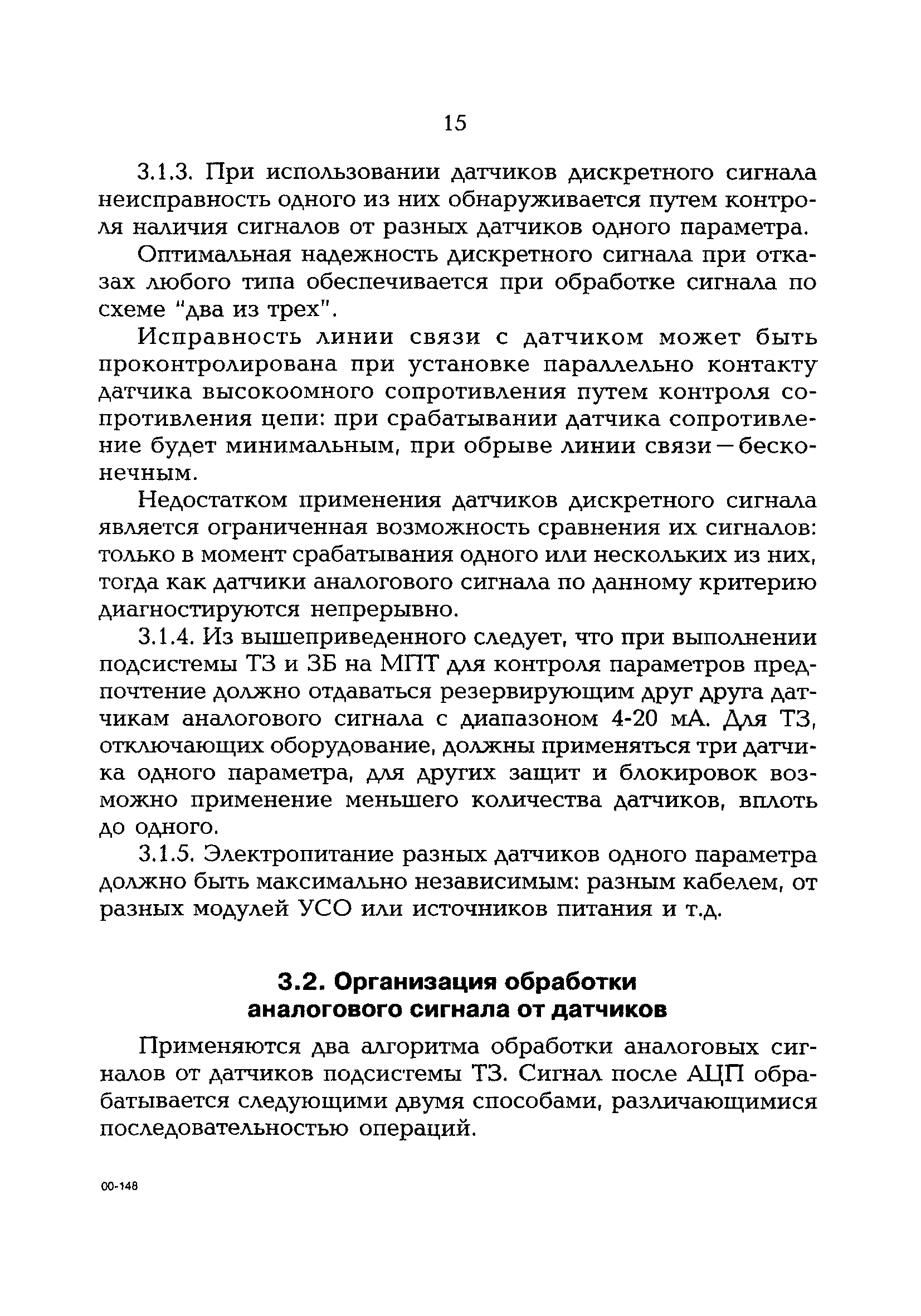

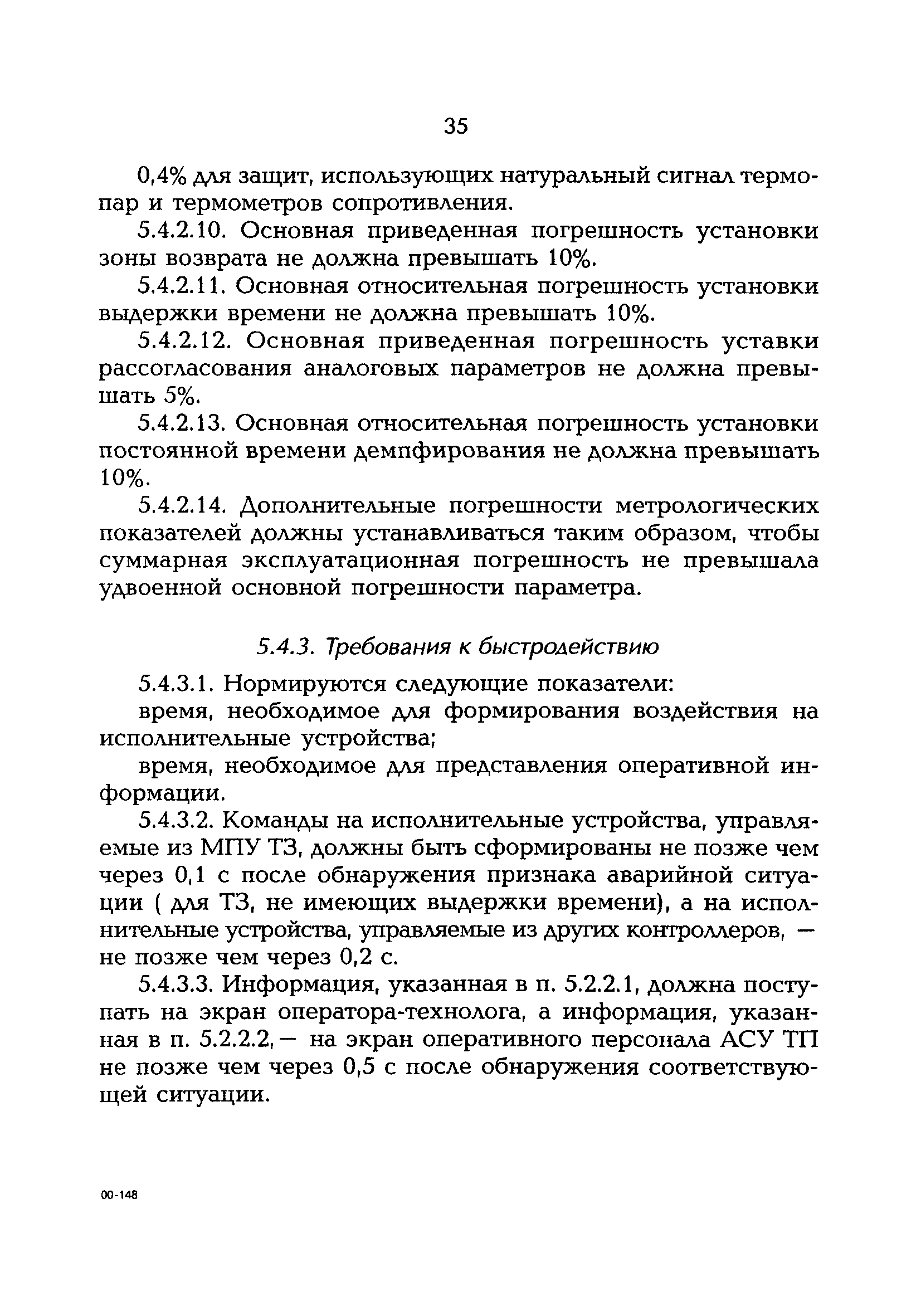

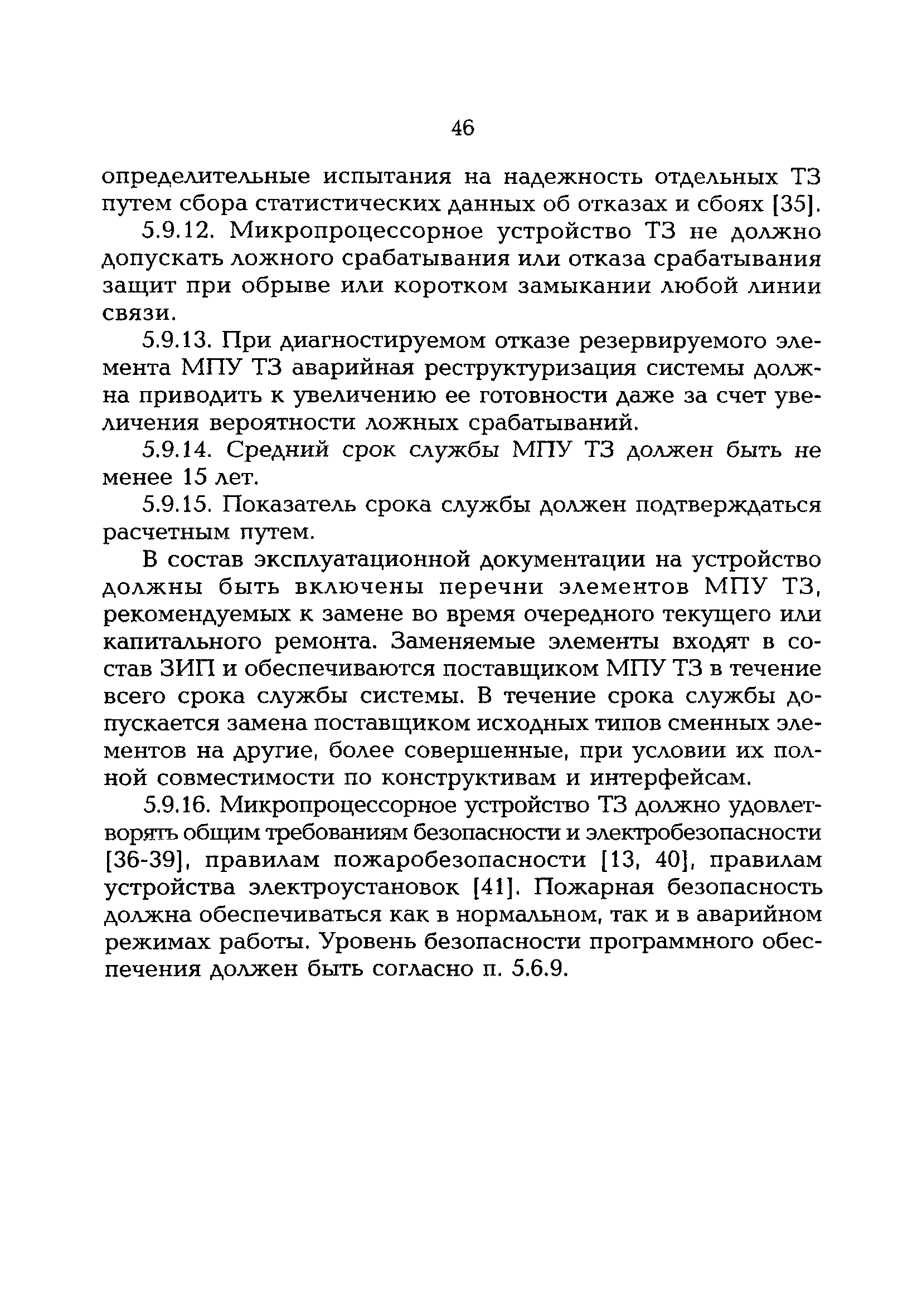

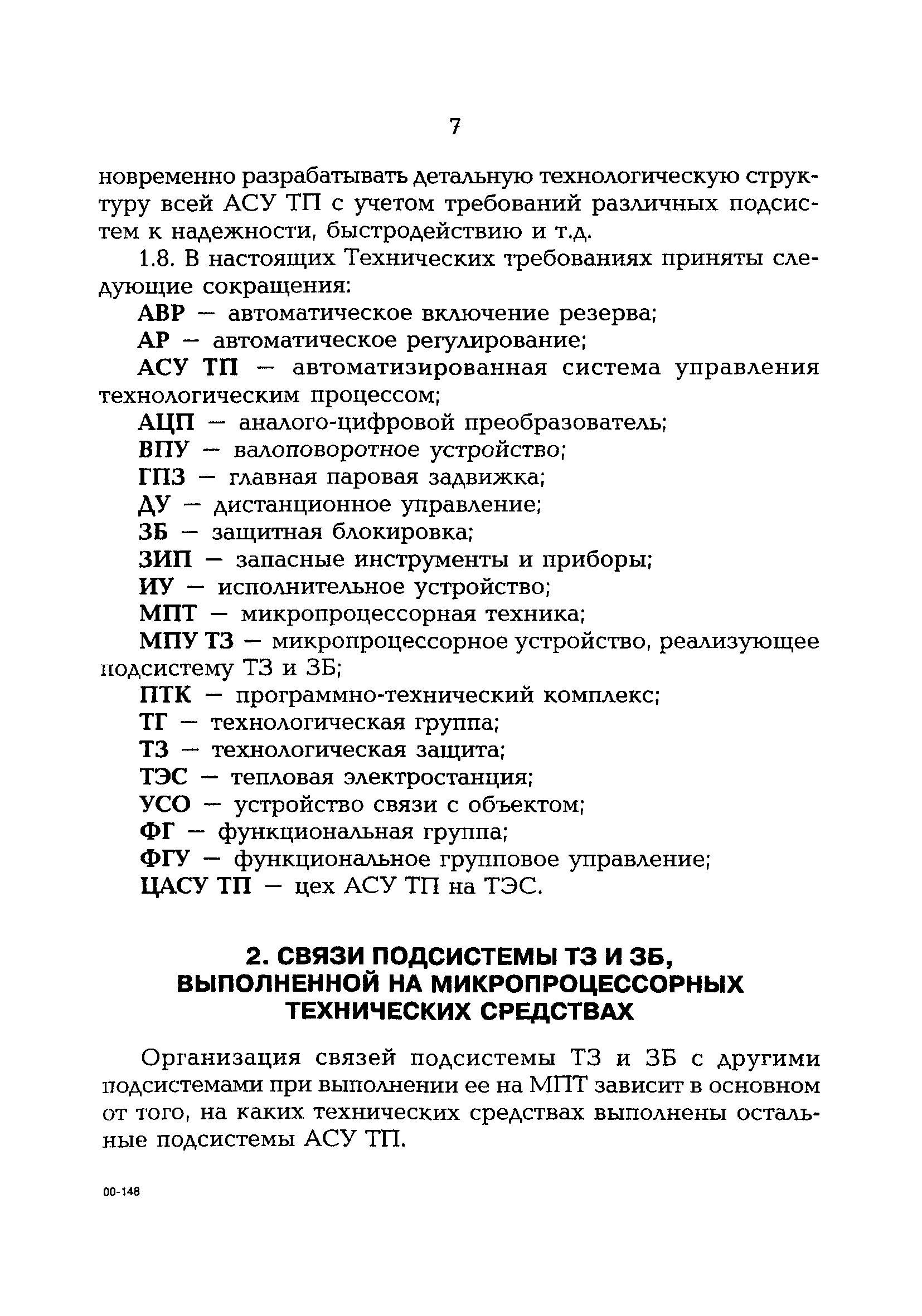

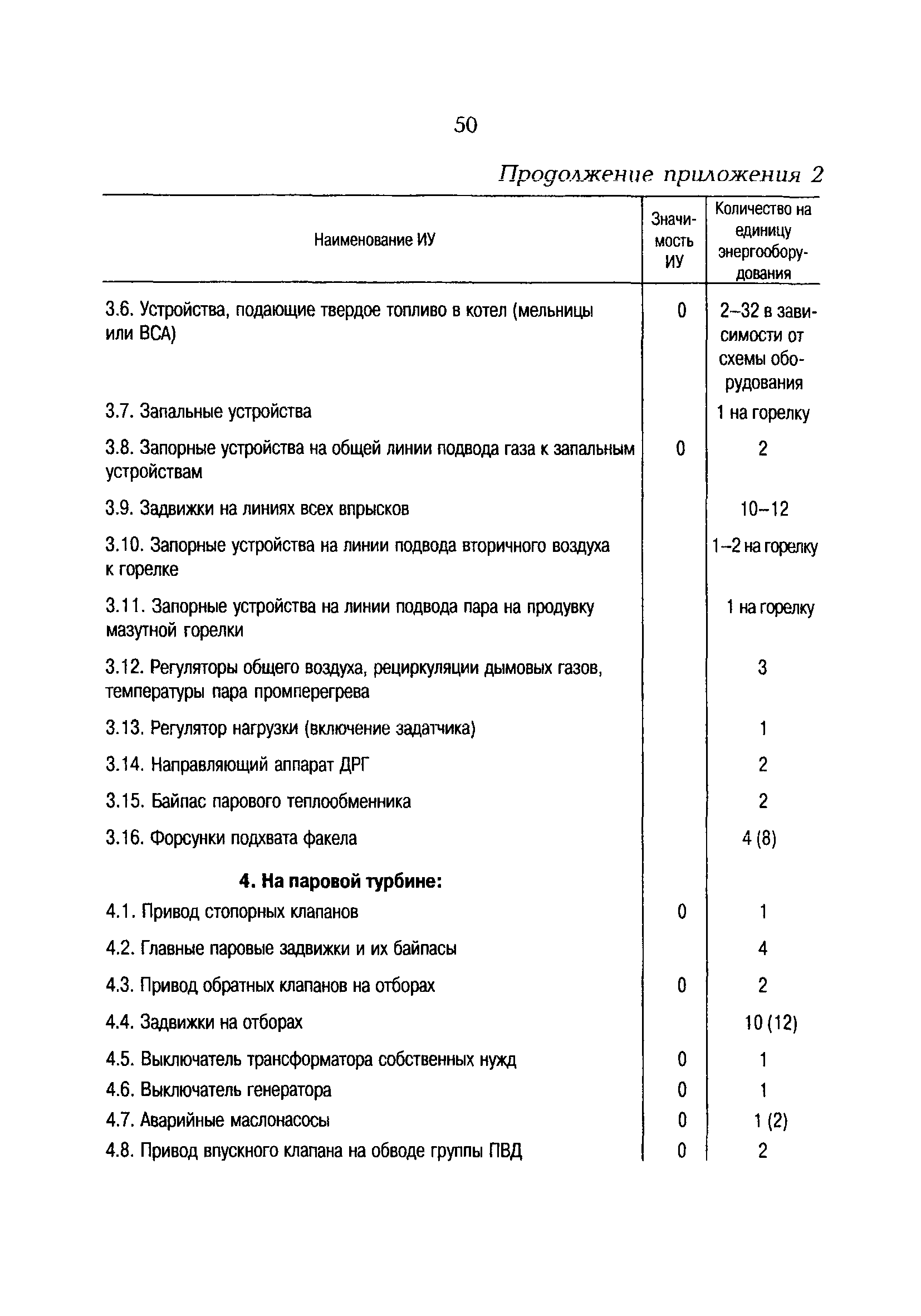

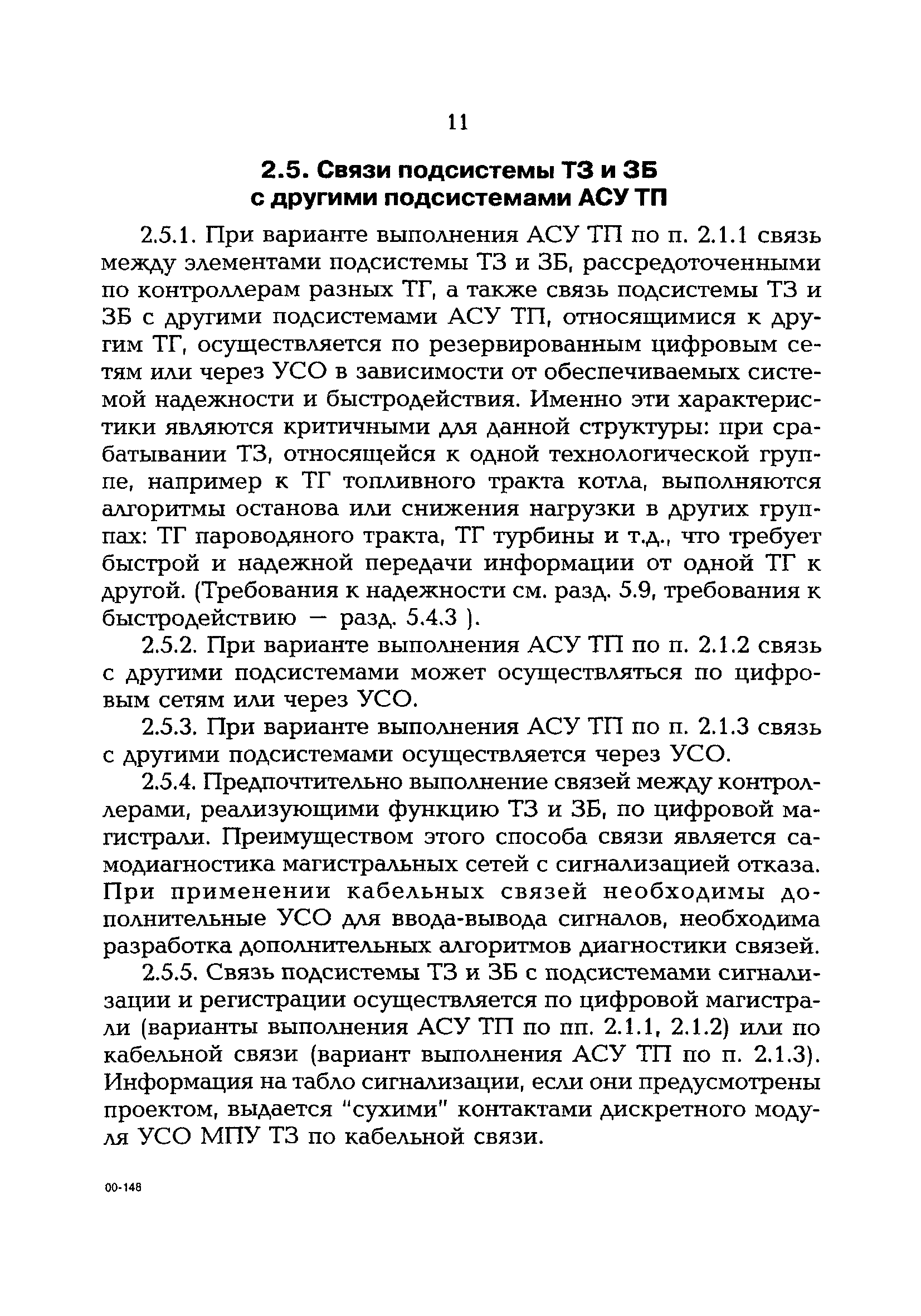

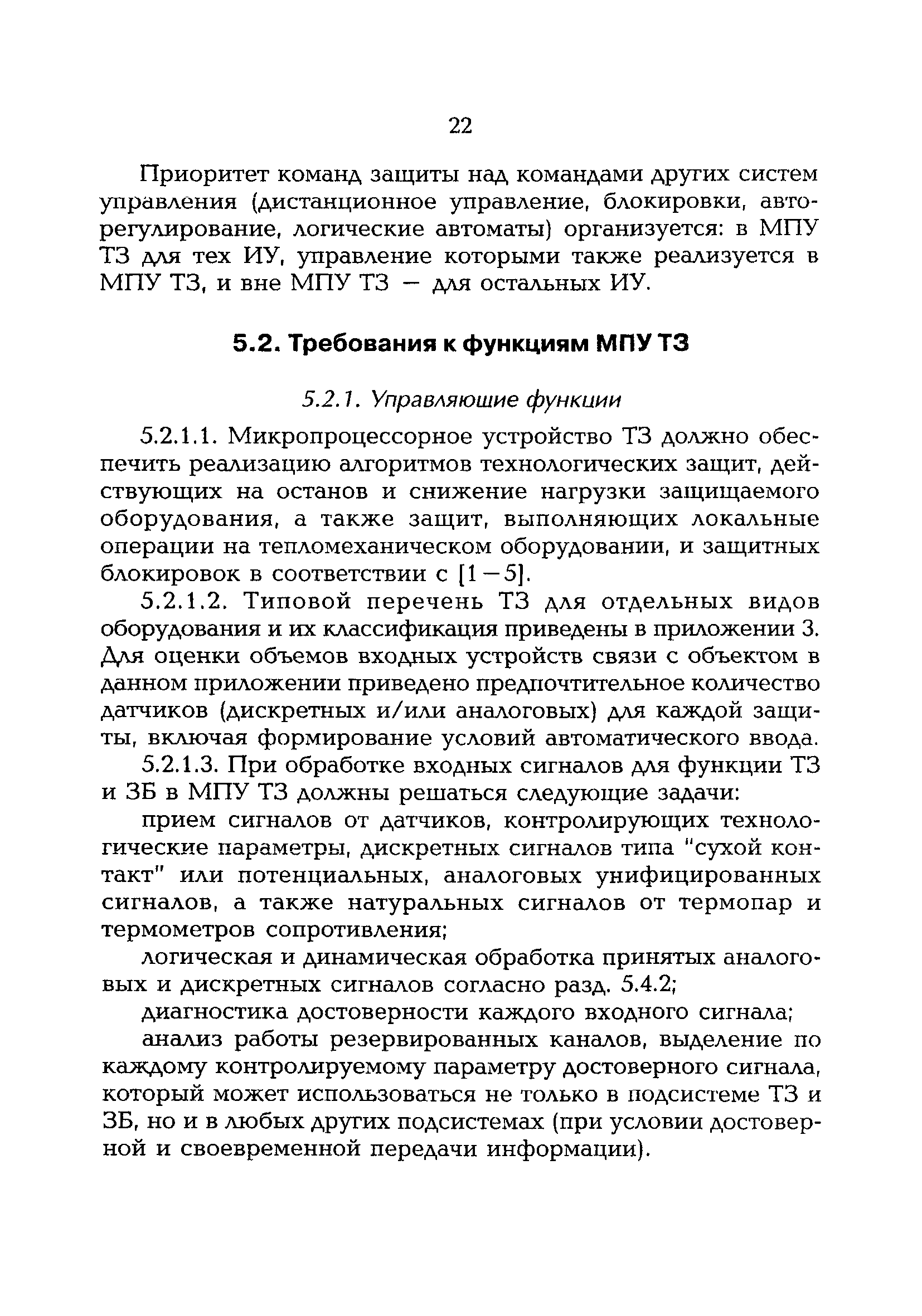

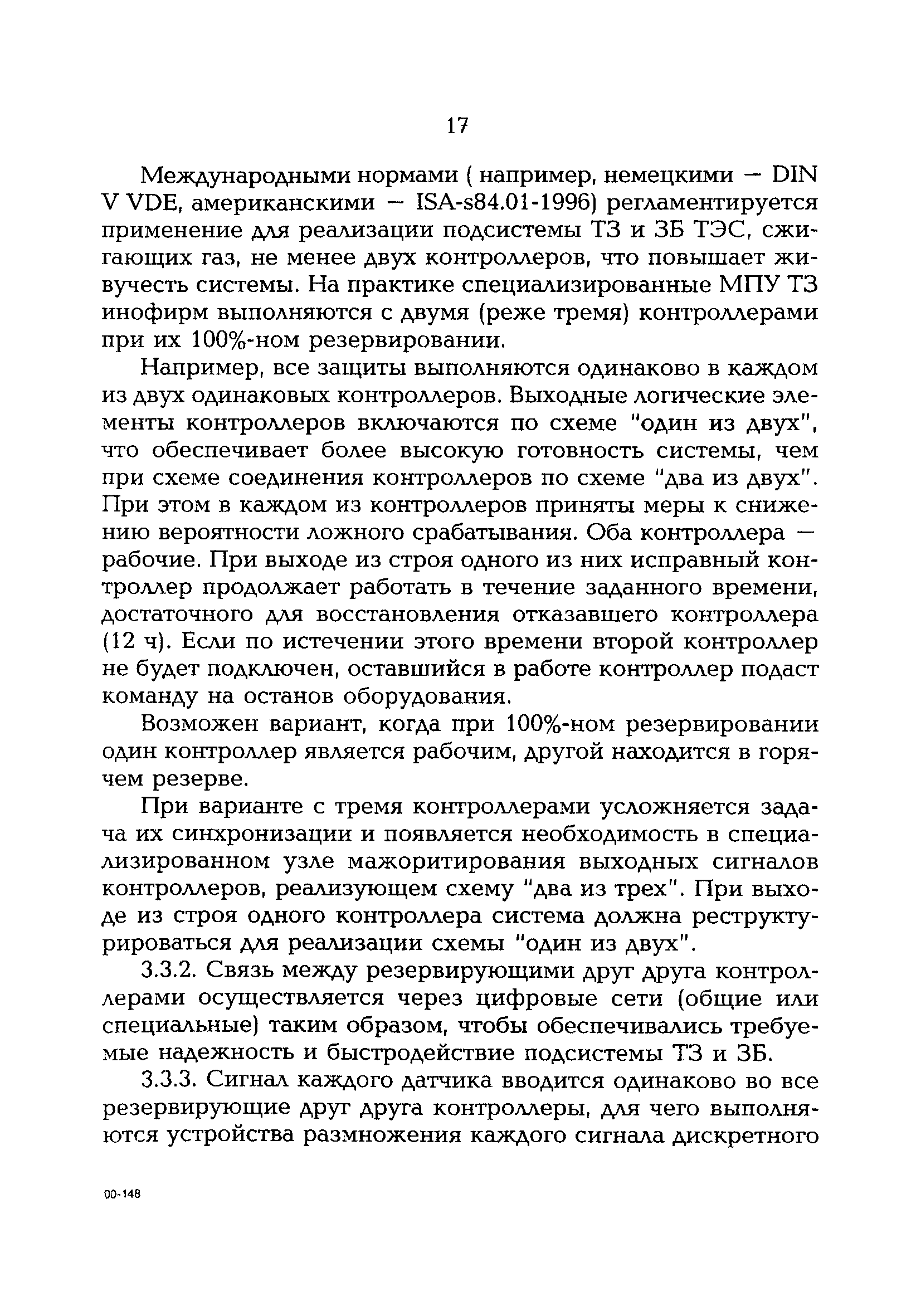

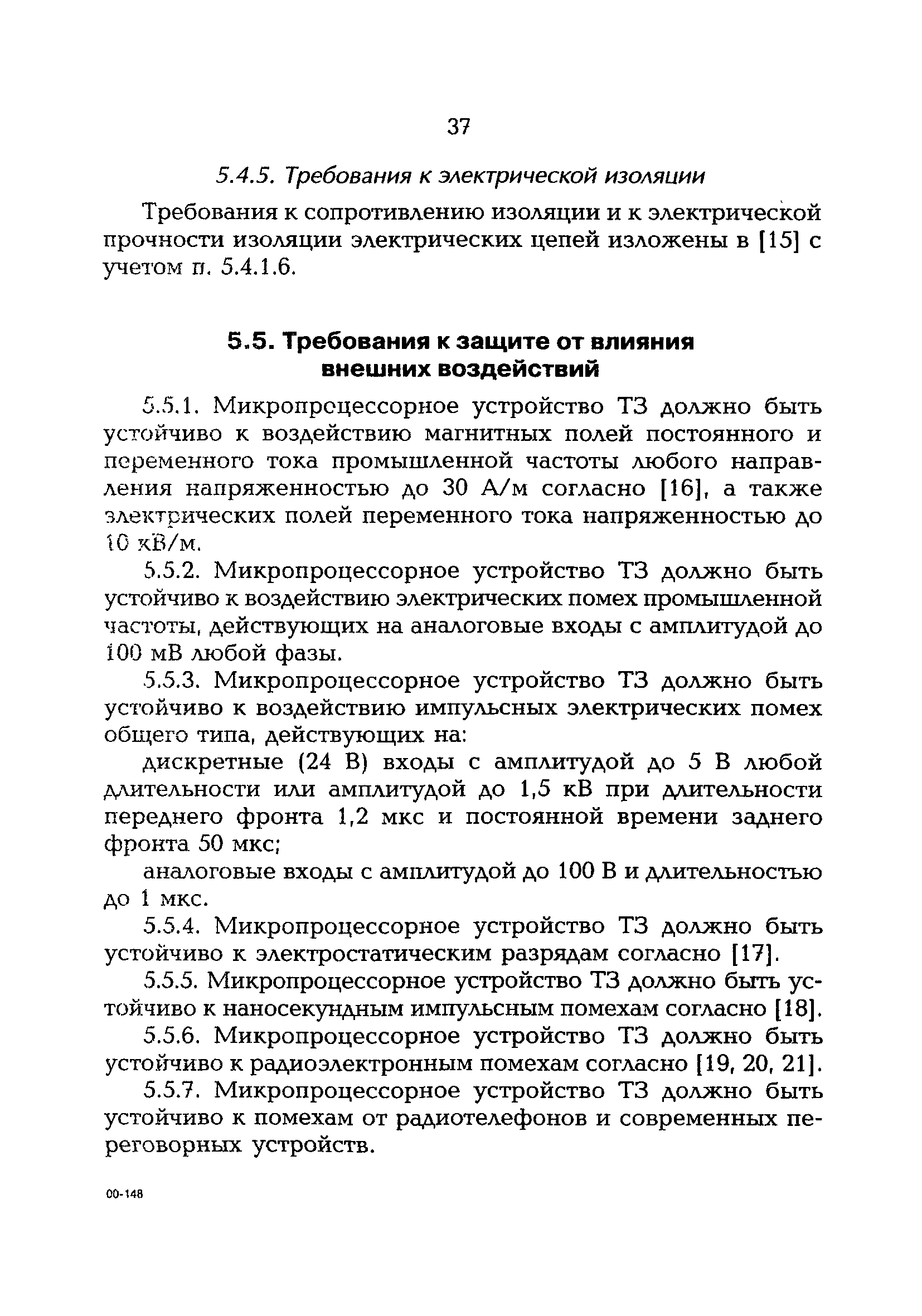

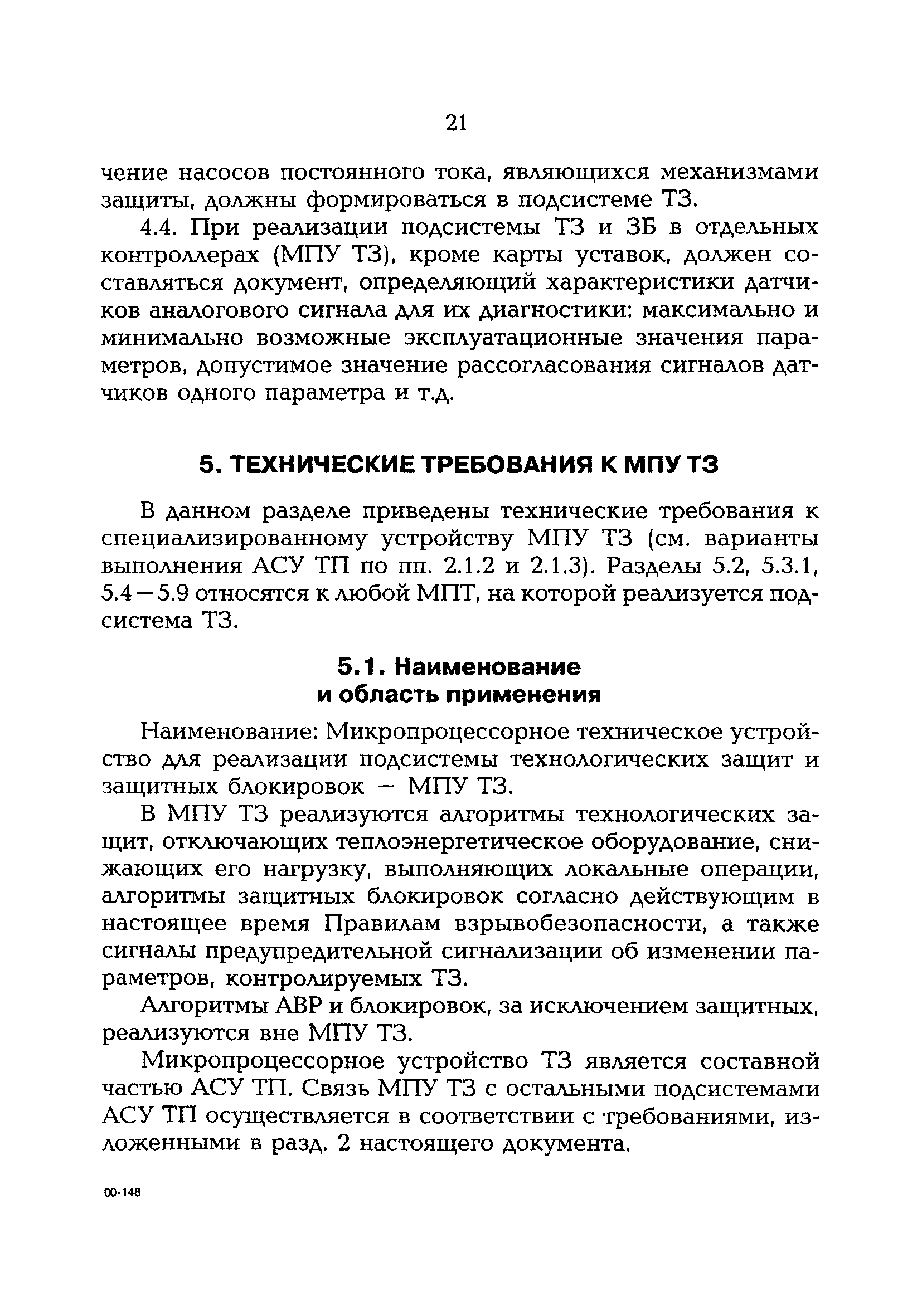

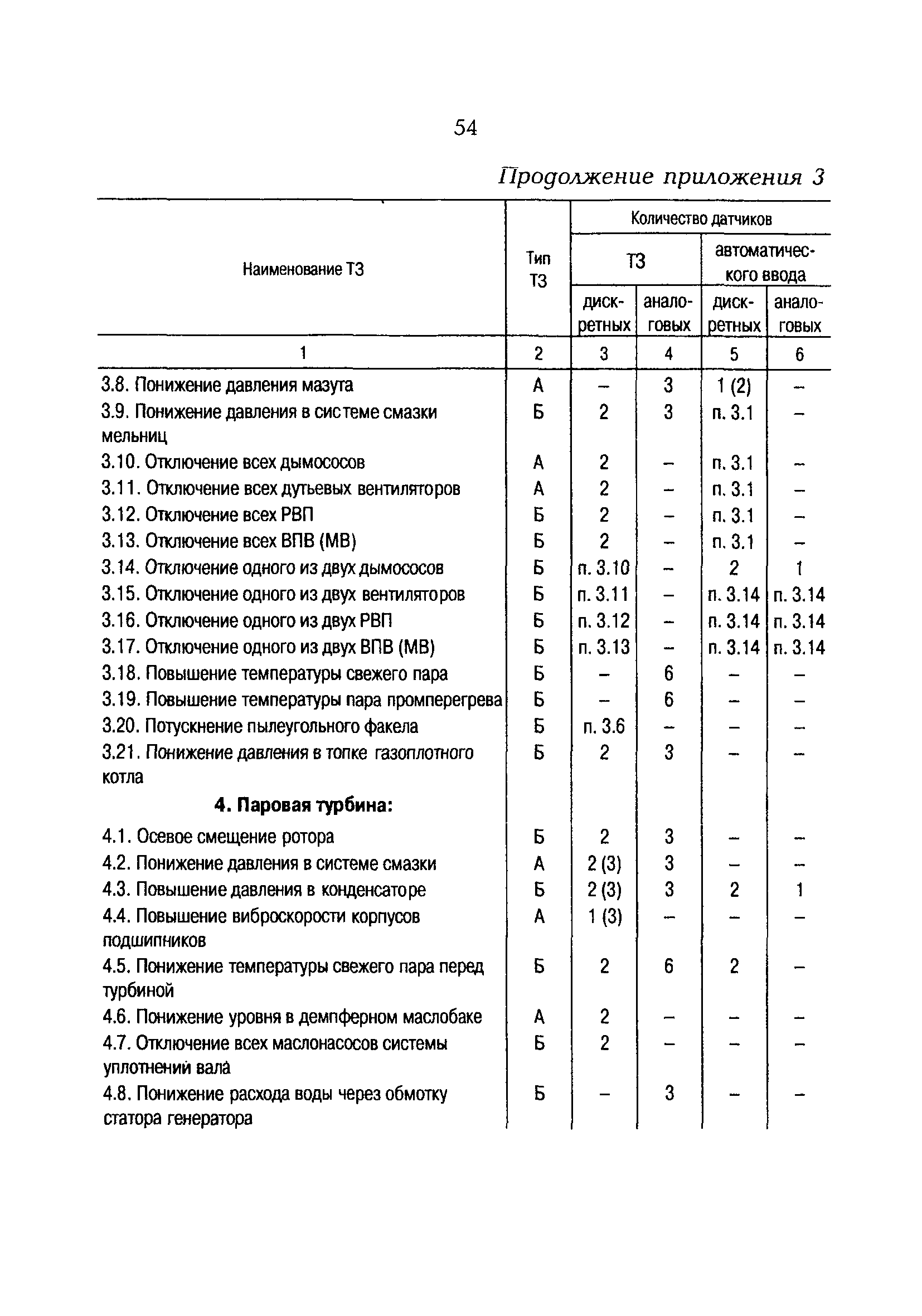

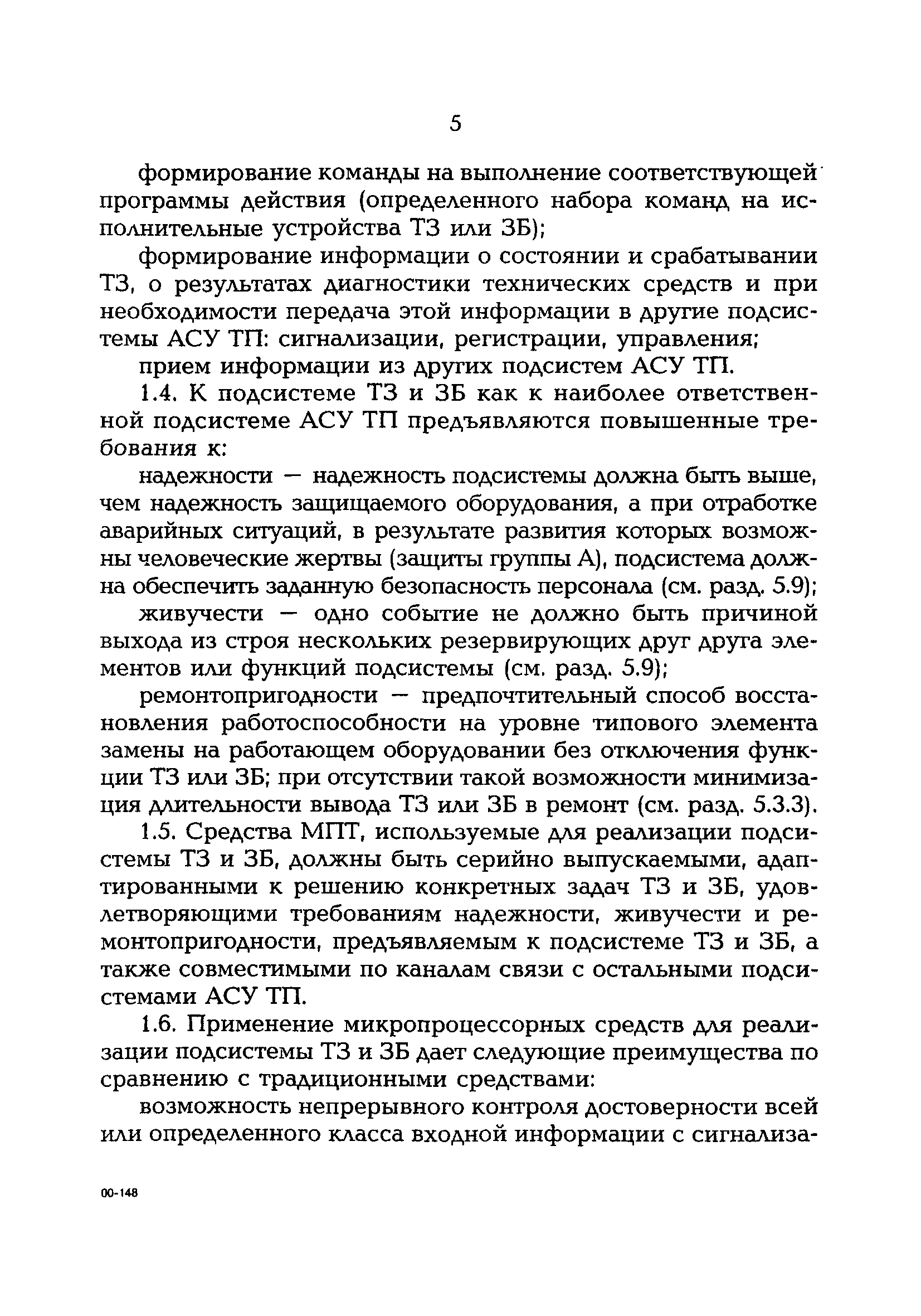

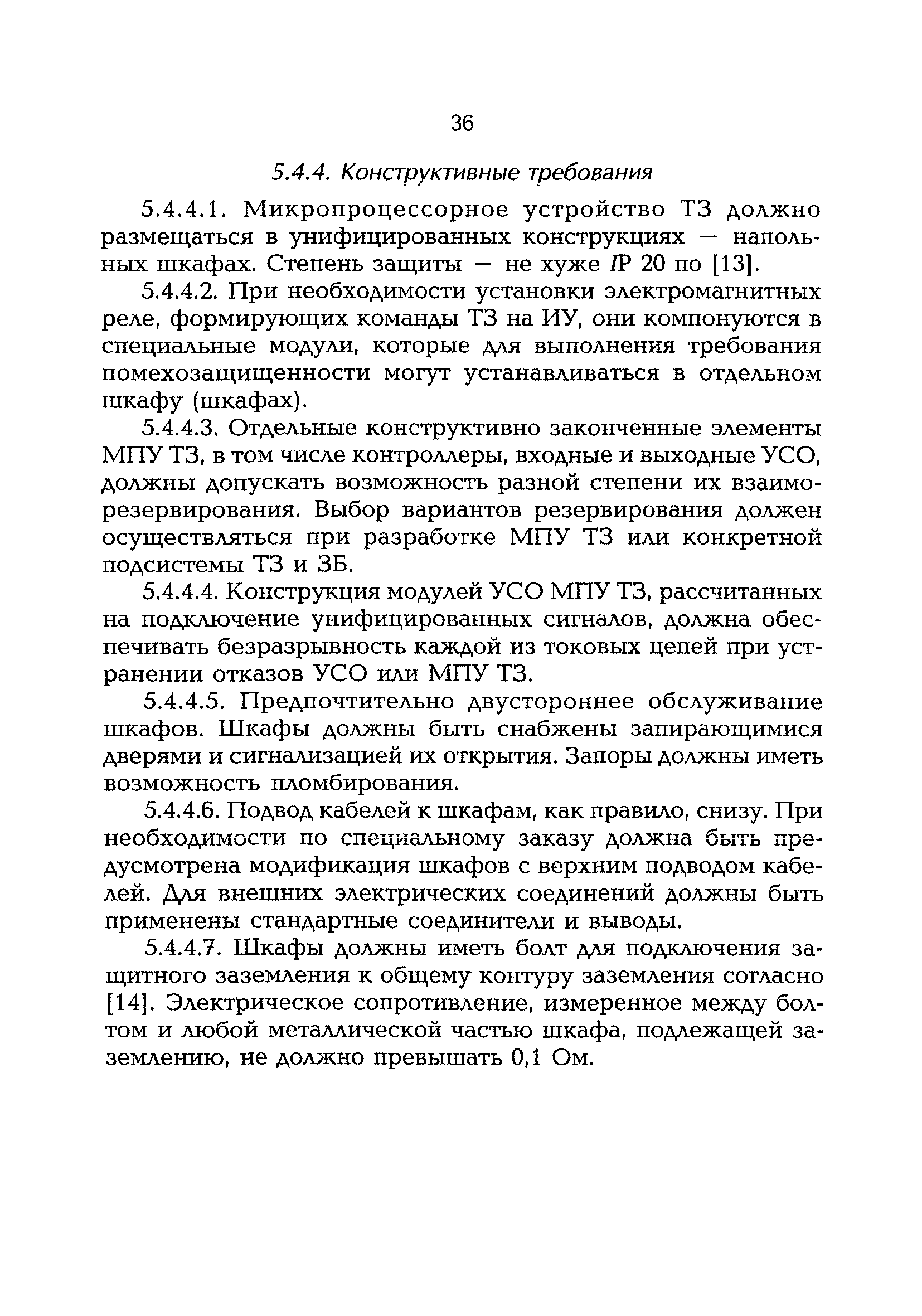

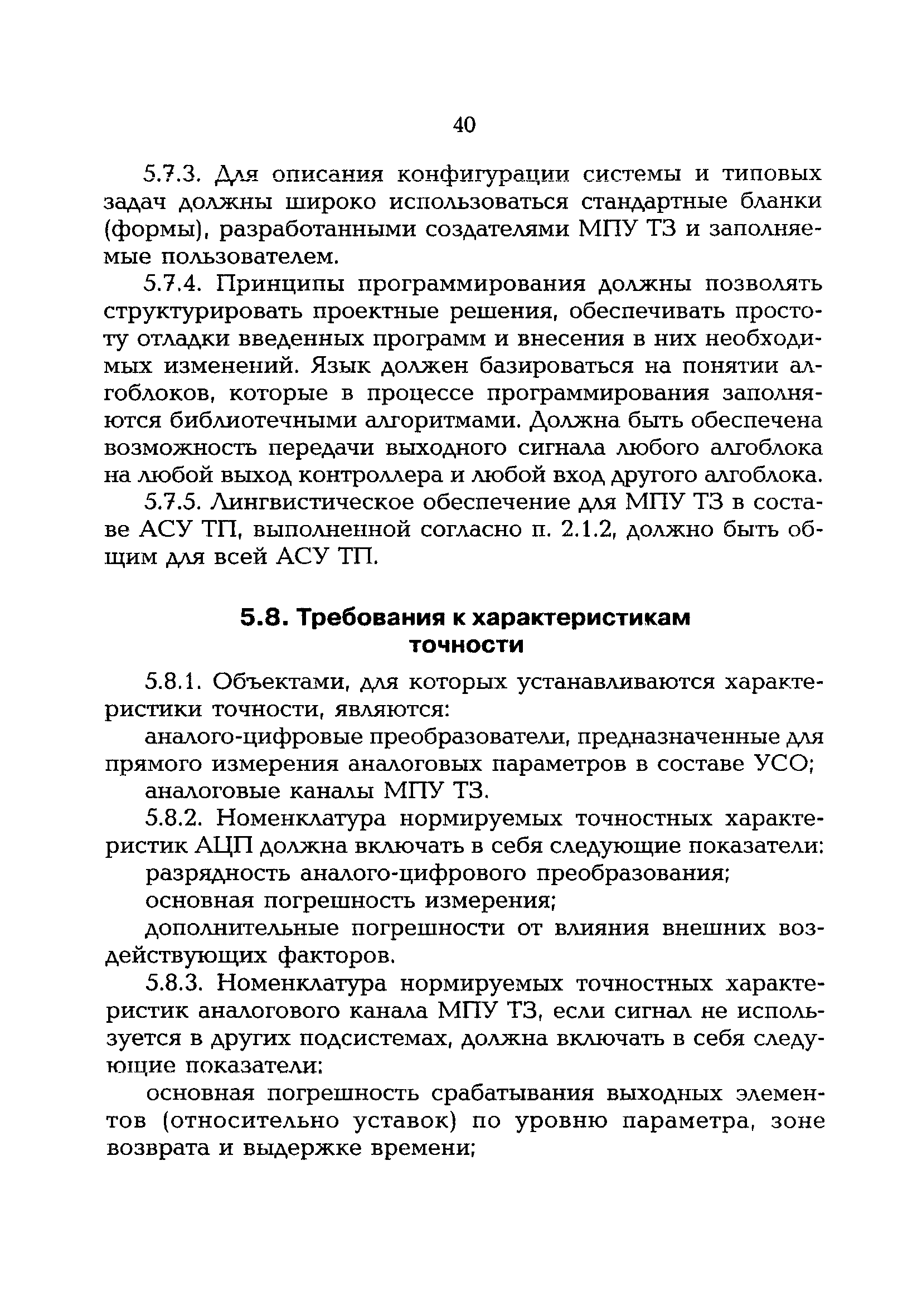

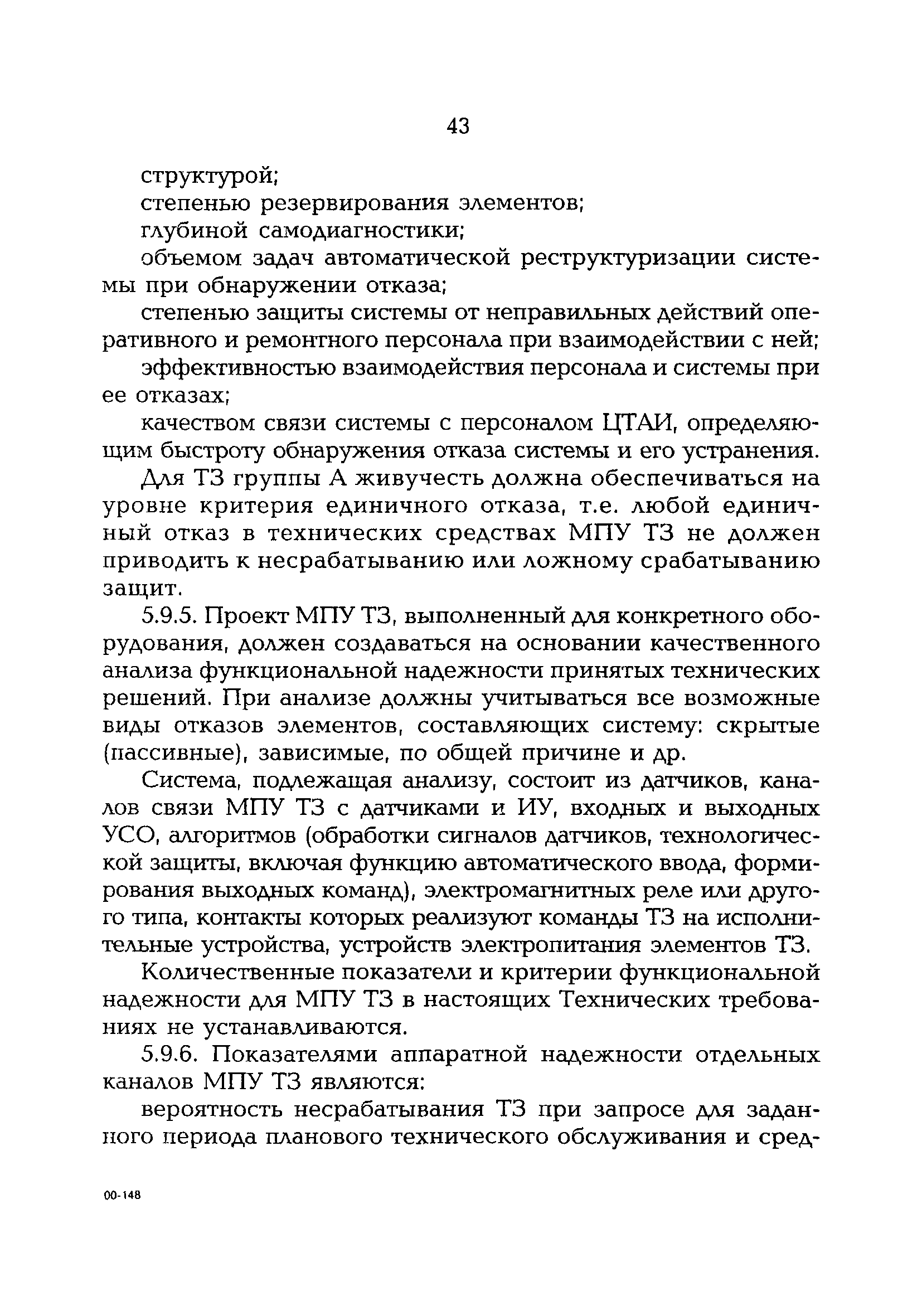

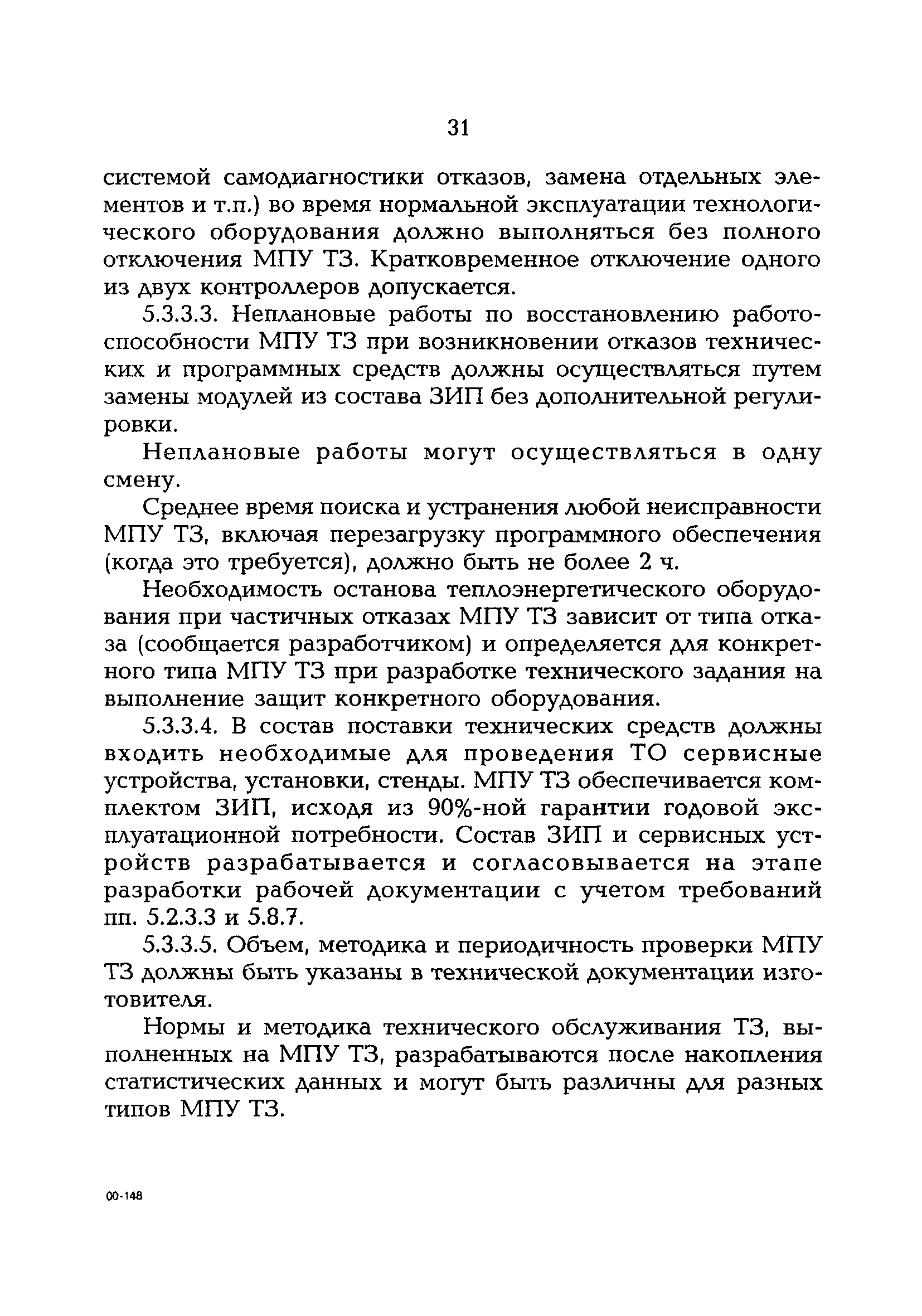

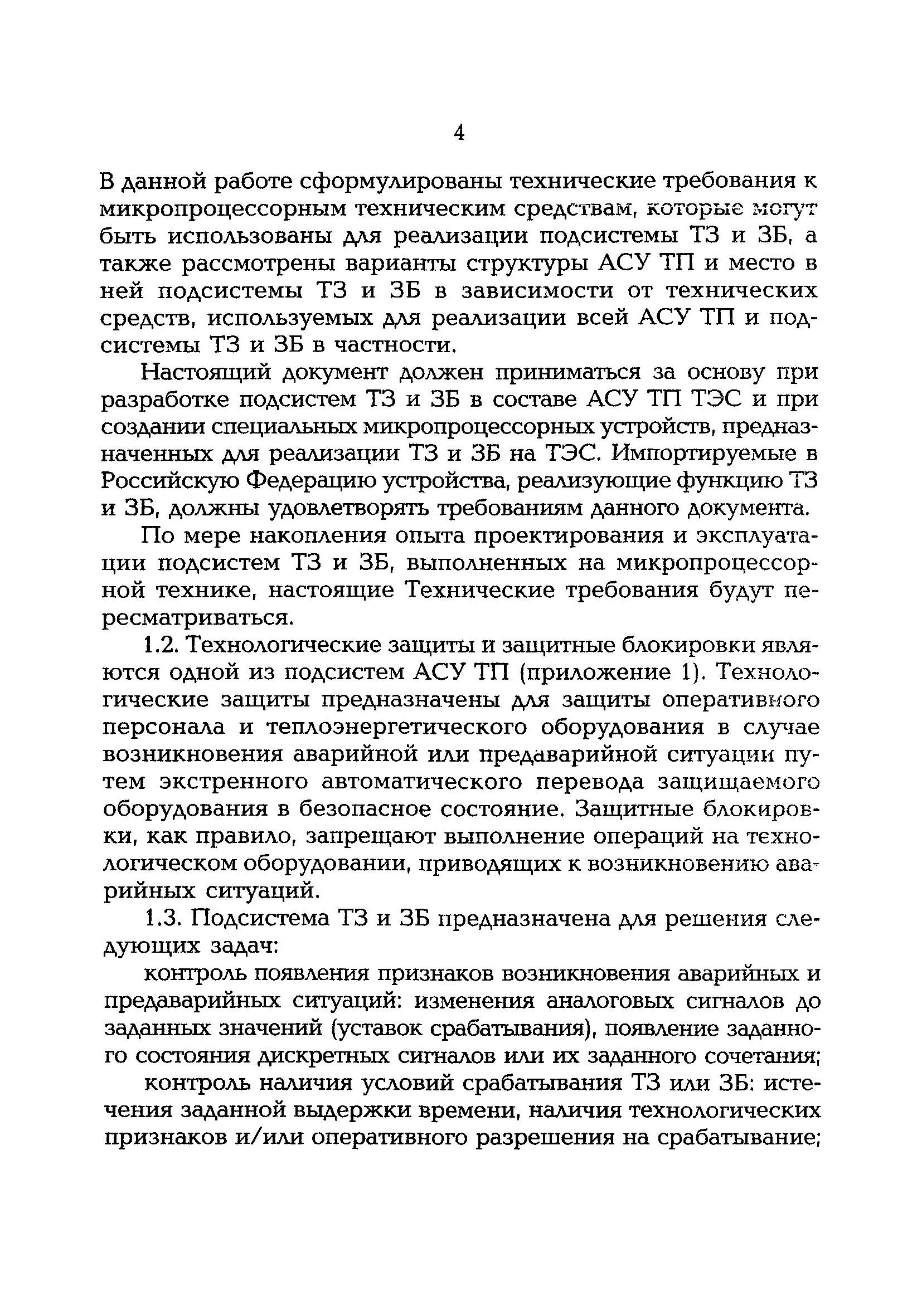

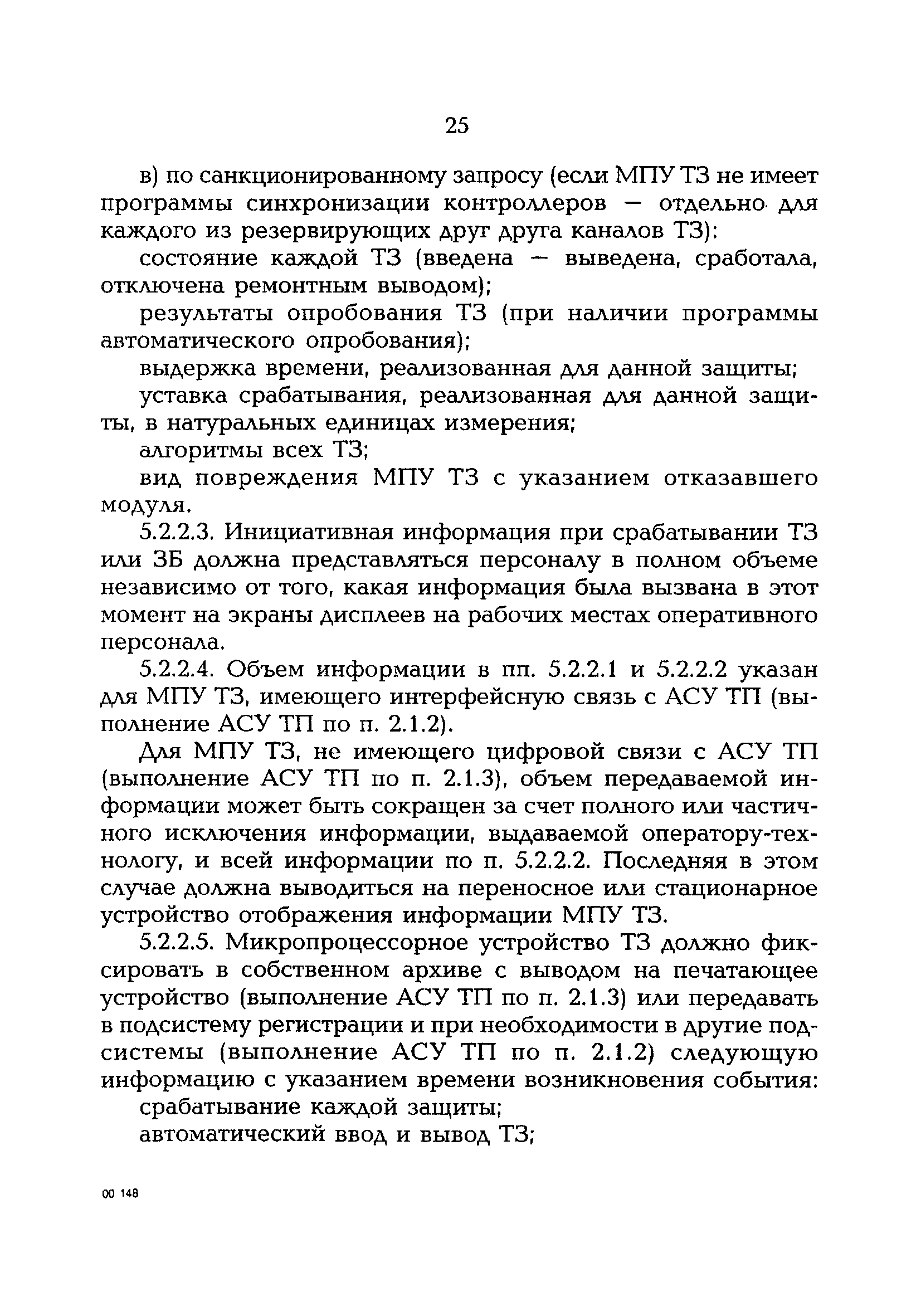

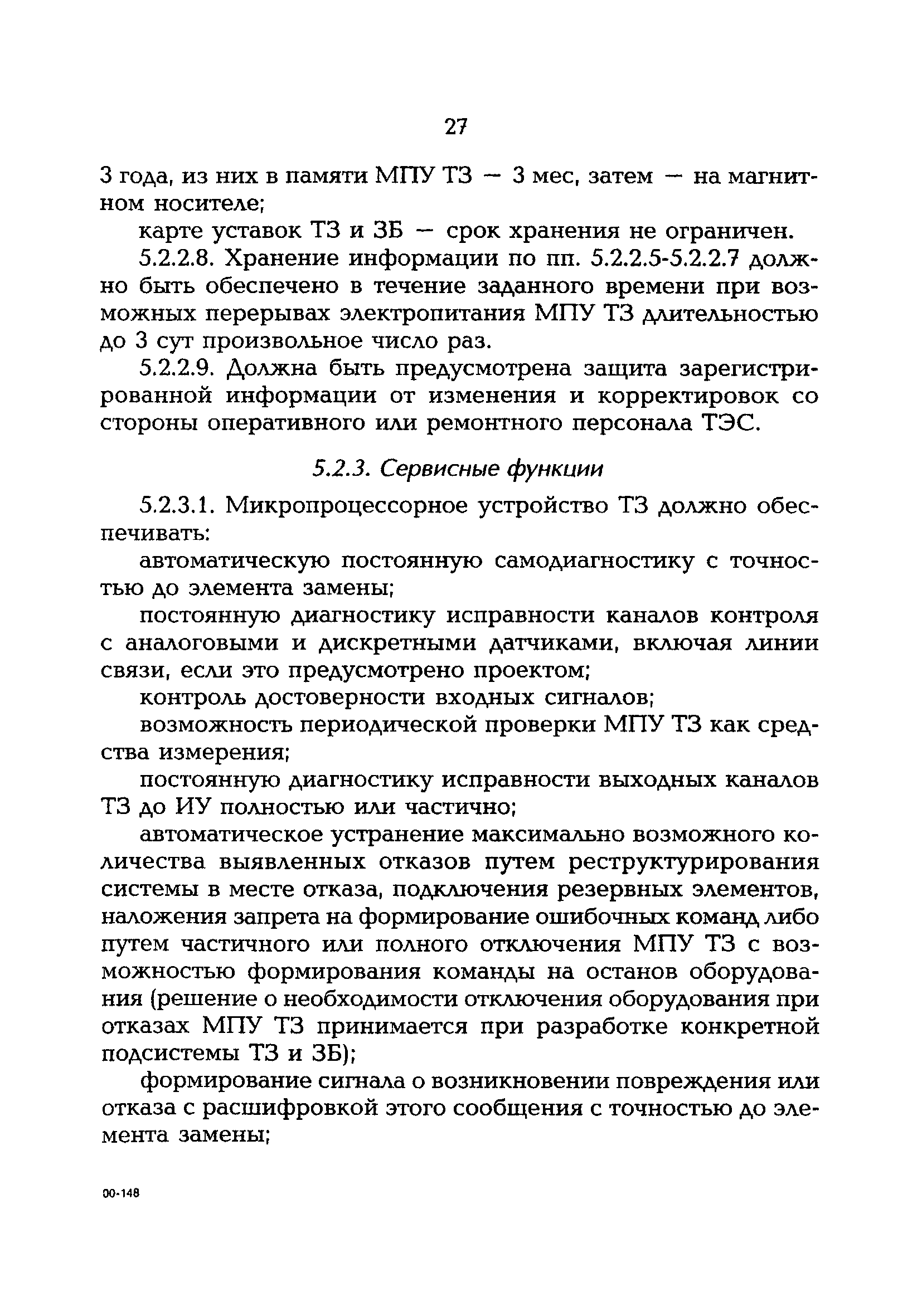

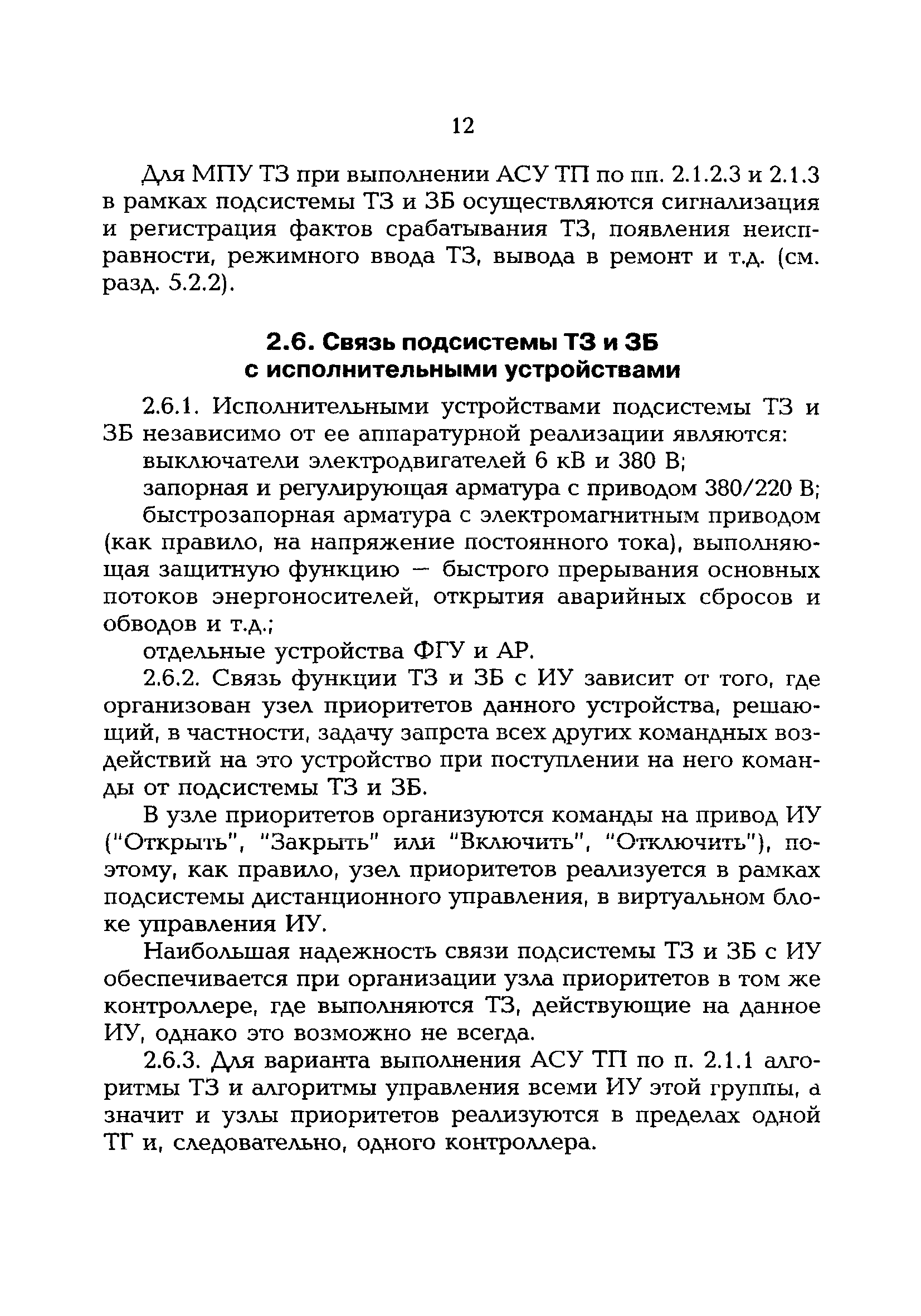

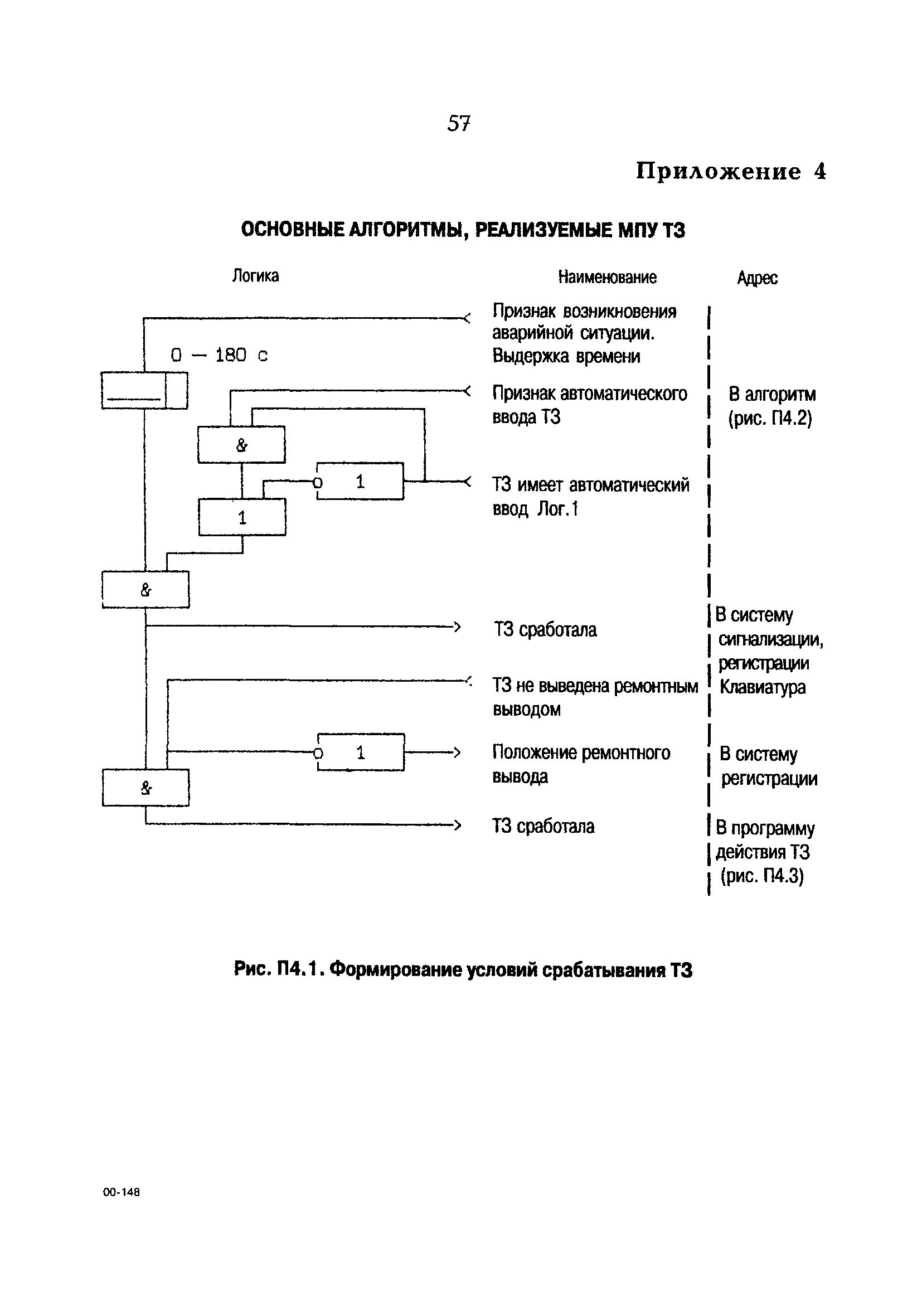

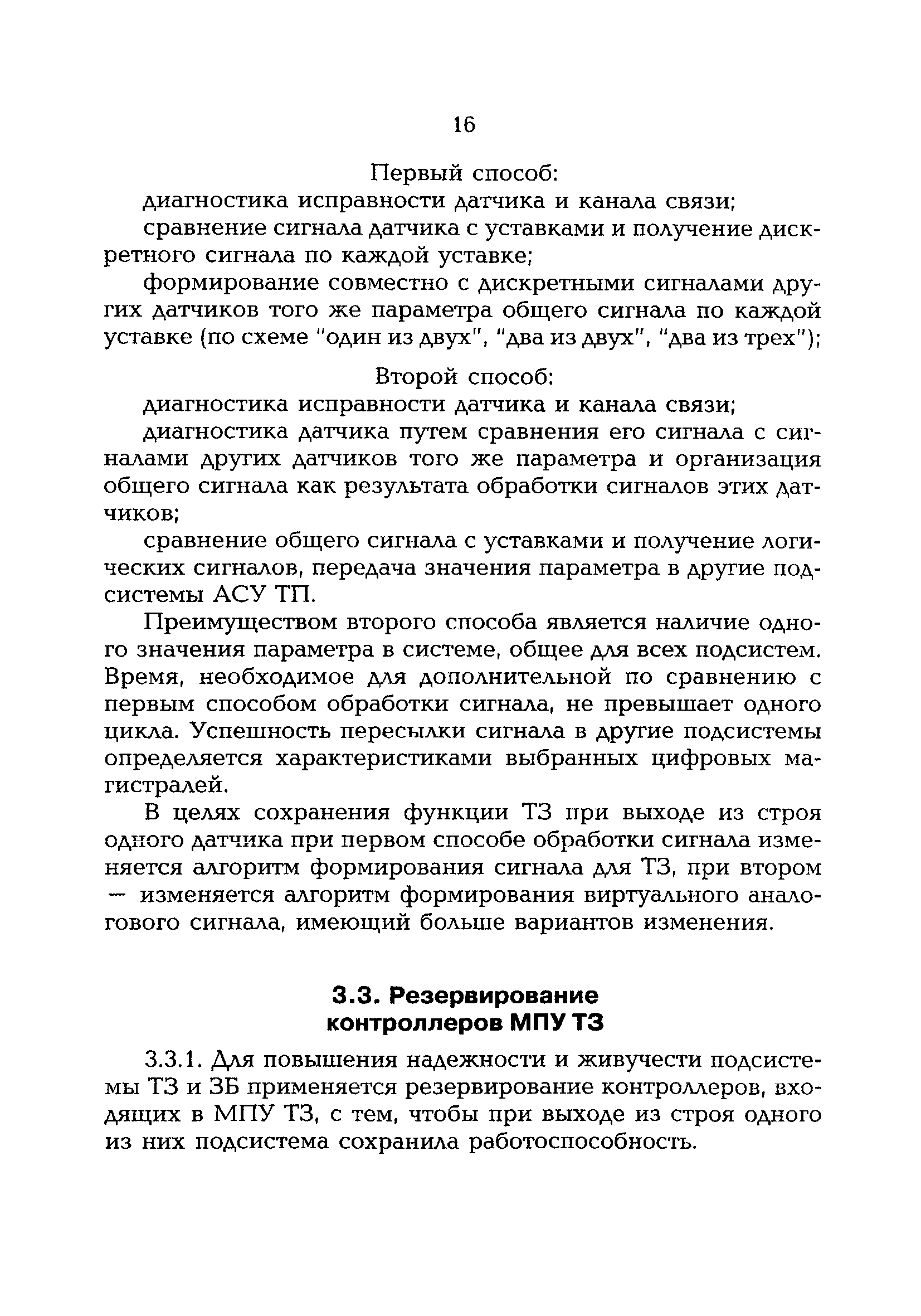

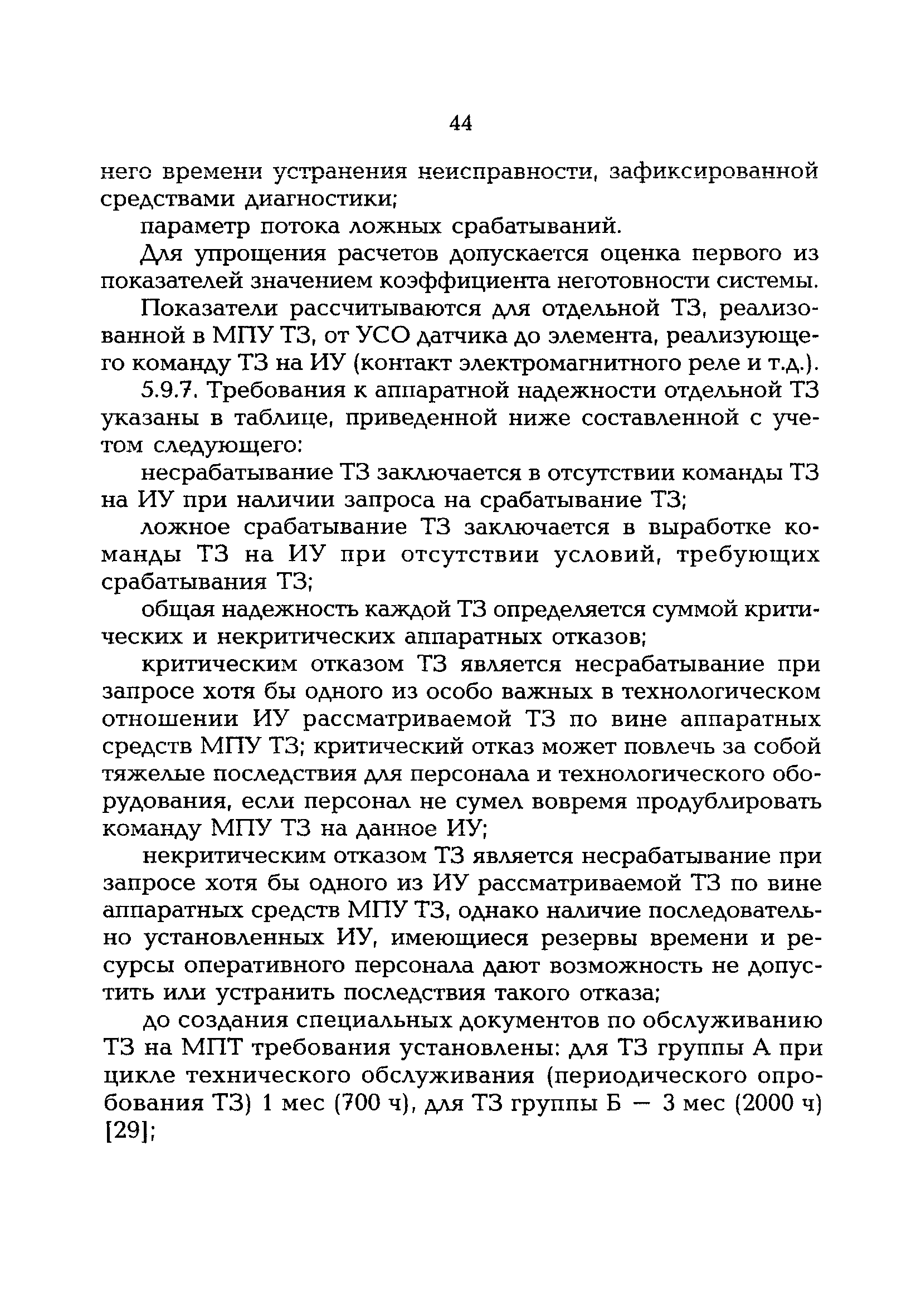

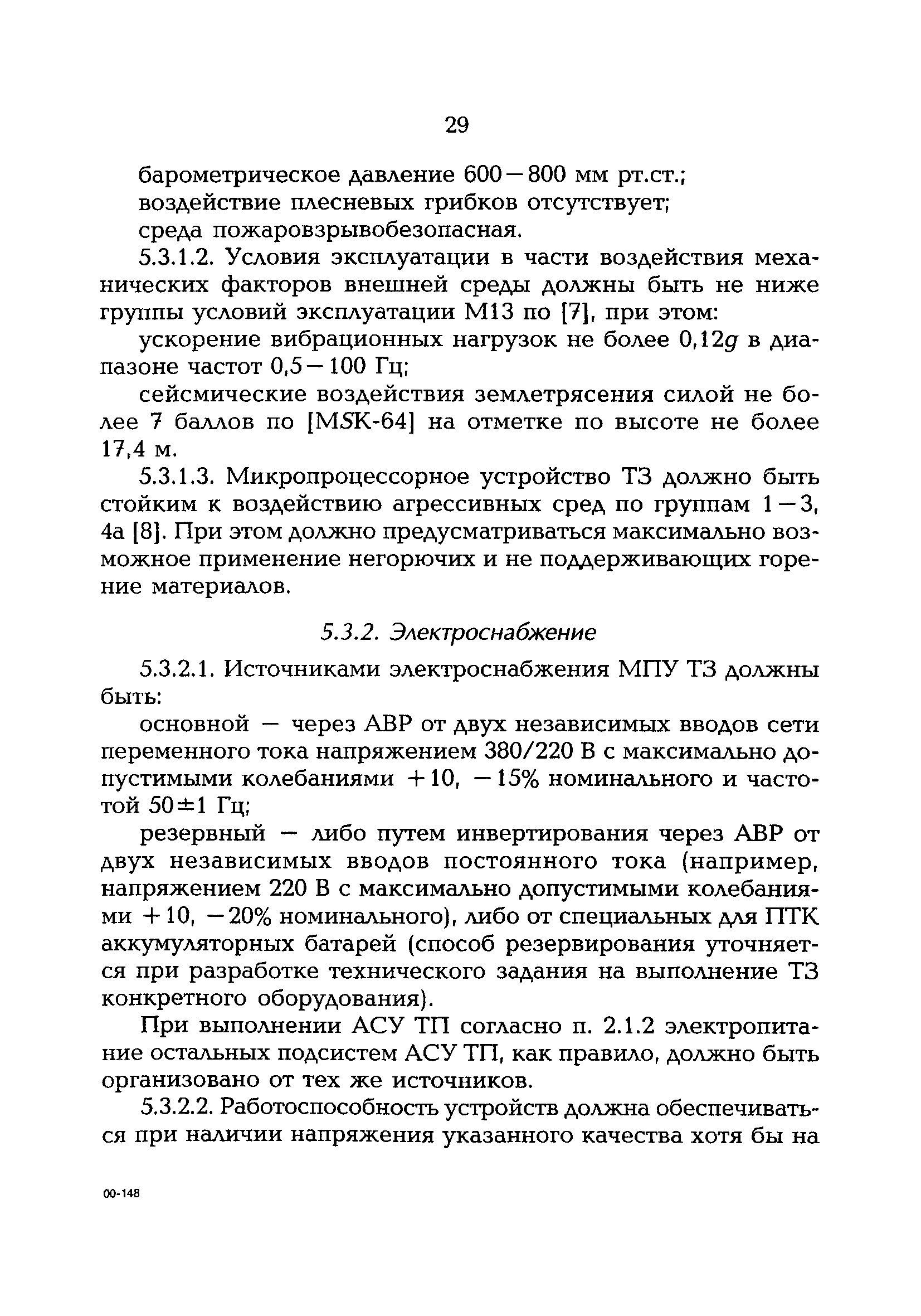

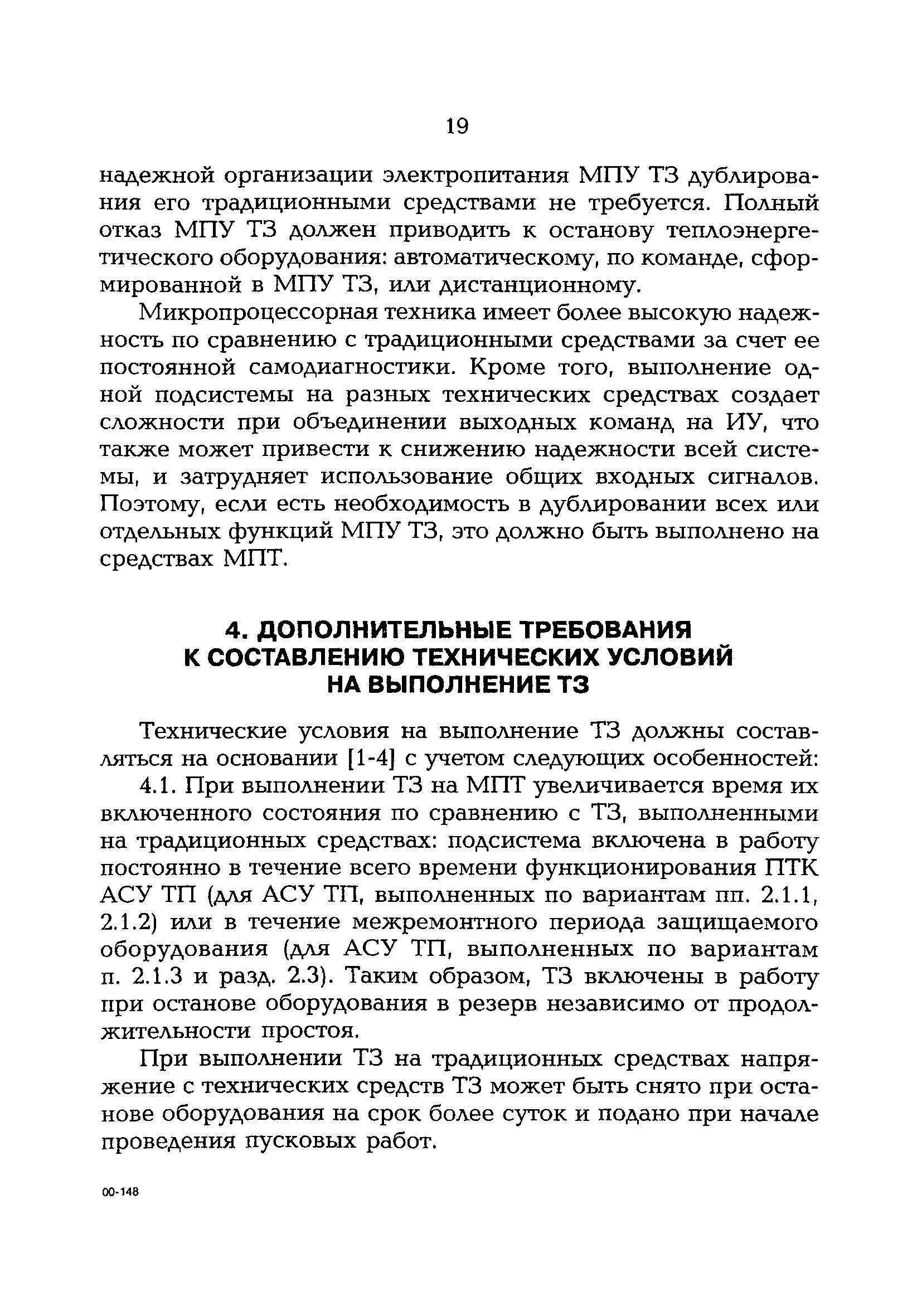

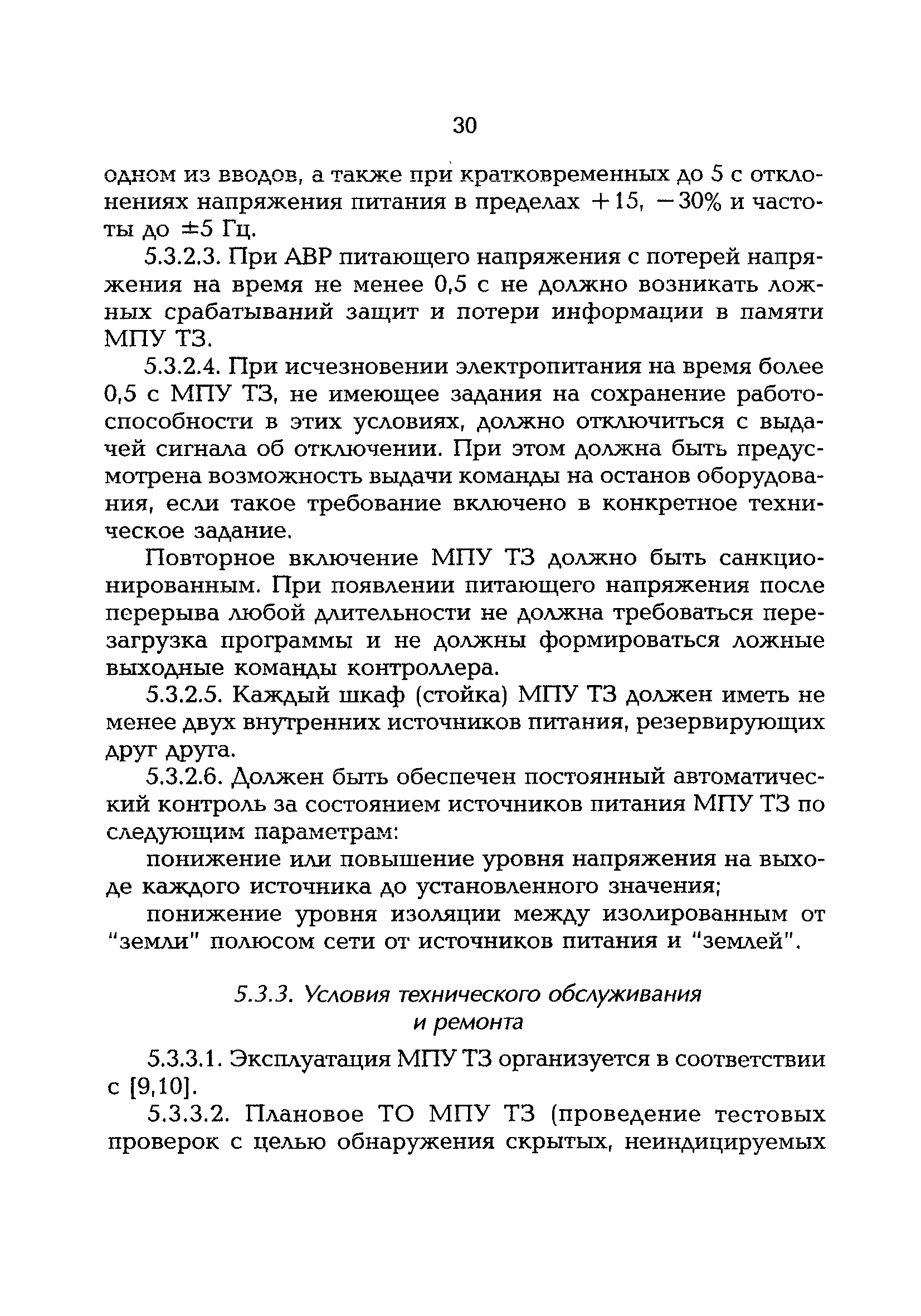

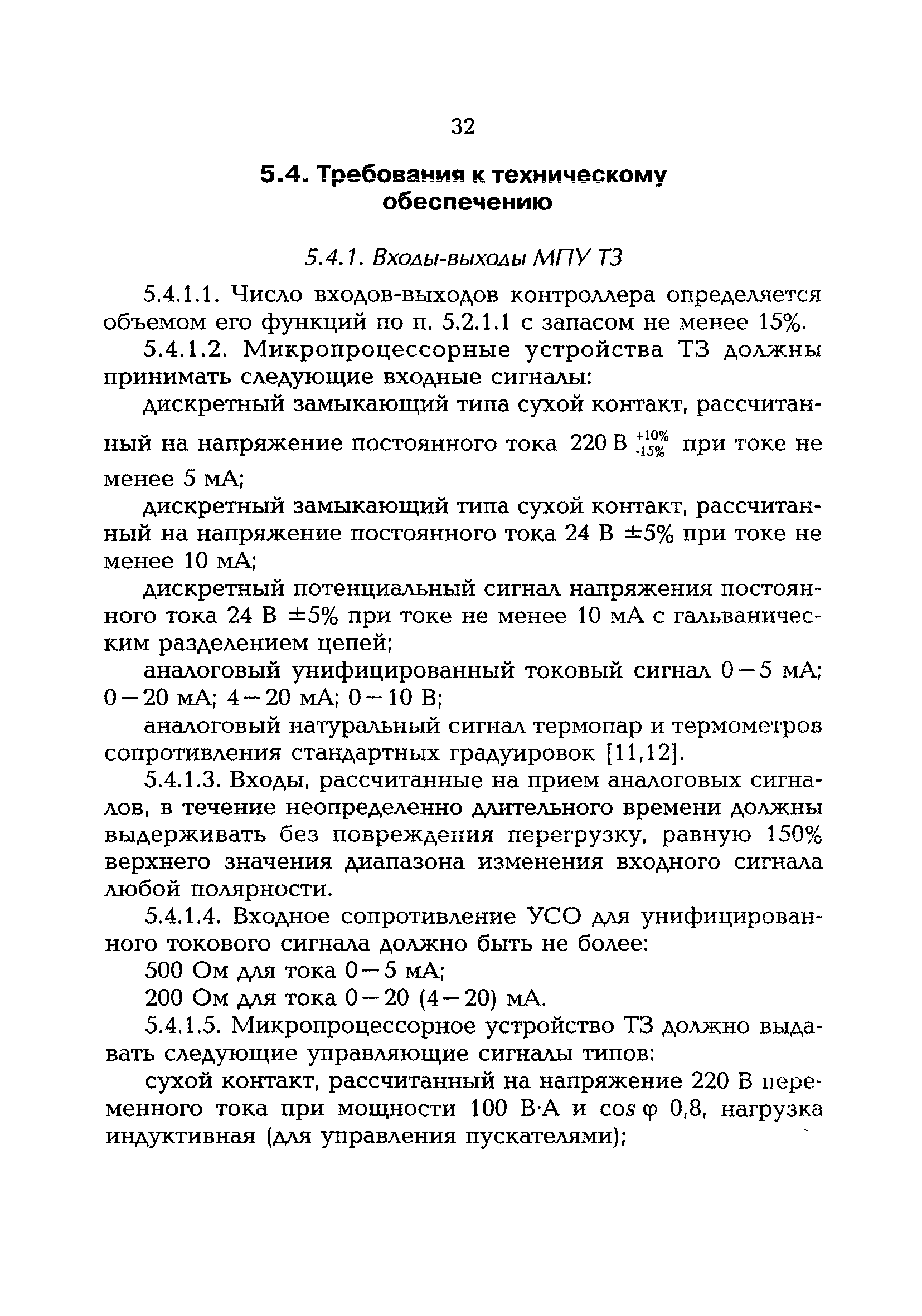

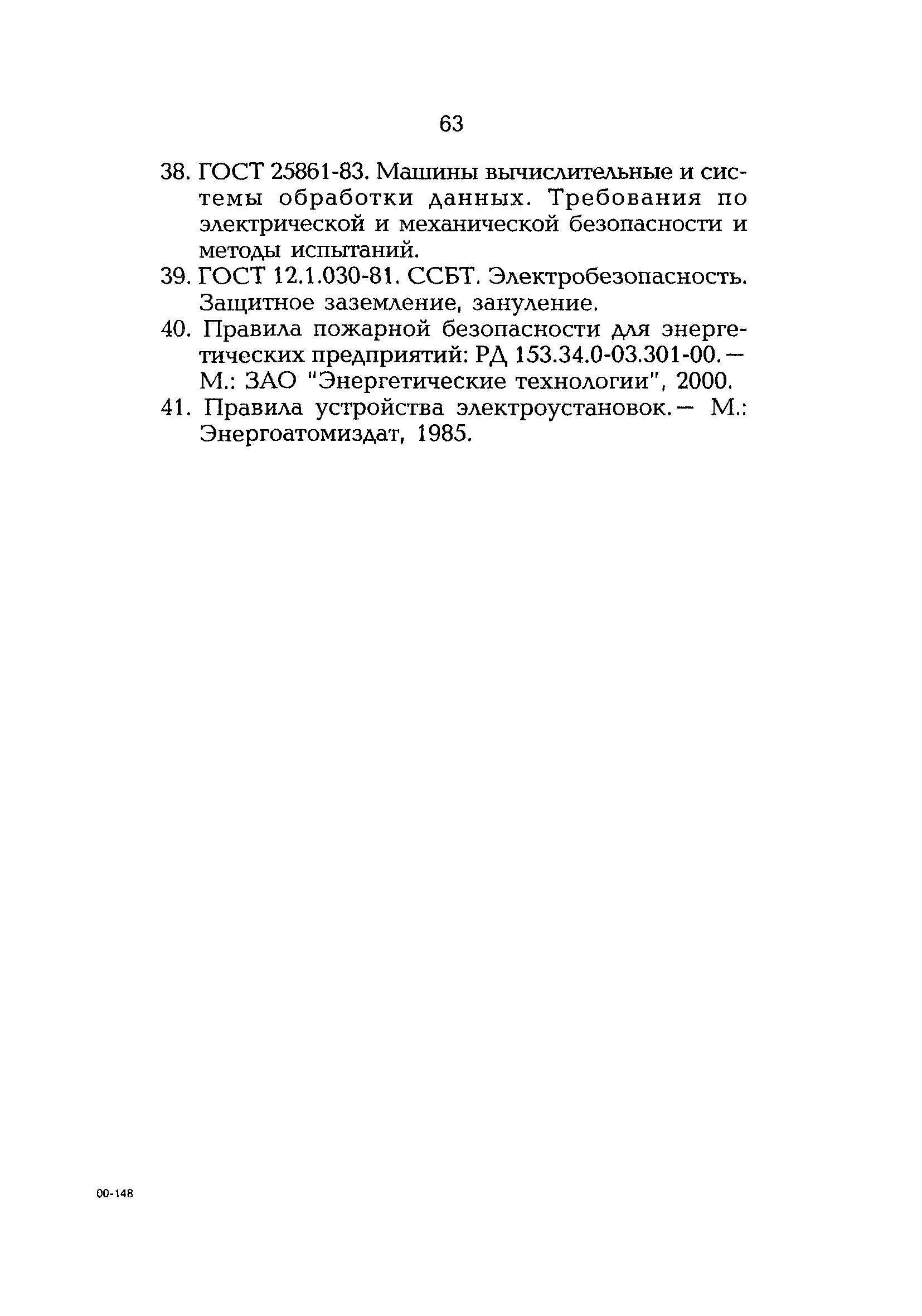

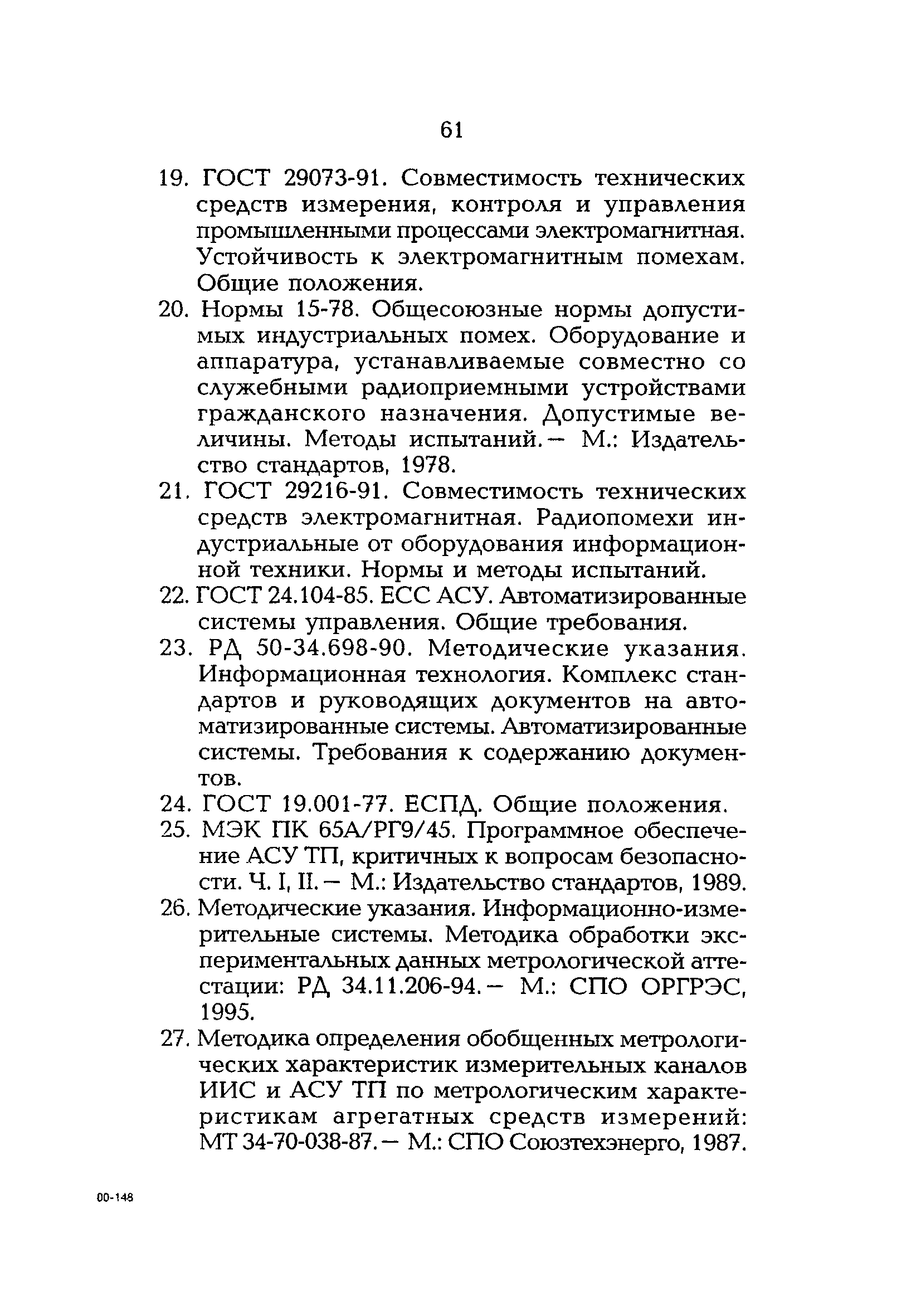

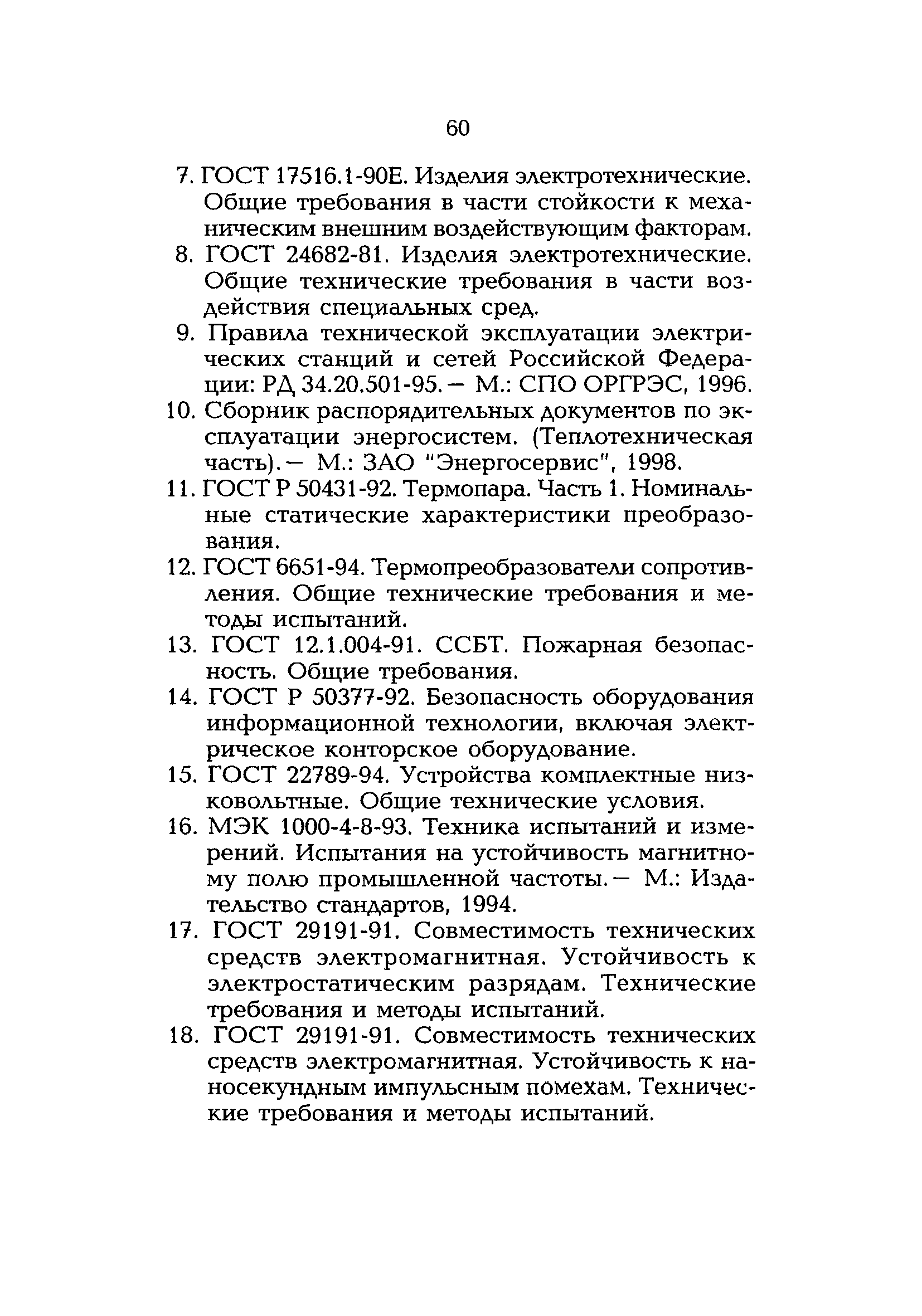

Технические требования должны приниматься за основу при разработке микропроцессорных устройств, предназначенных для реализации ТЗ и ЗБ, при проектировании АСУ ТП ТЭС для новых ТЭС, а также при полной или частичной модернизации действующих ТЭС. Импортируемые в Российскую Федерацию устройства, реализующие функцию ТЗ и ЗБ, должны удовлетворять требованиям данного документа. | Оглавление: | 1. Общие положения 2. Связи подсистемы ТЗ и ЗБ, выполненной на микропроцессорных технических средствах 2.1. Варианты выполнения подсистемы ТЗ и ЗБ относительно других подсистем АСУ ТП 2.2. Связи внутри подсистемы ТЗ 2.3. Связь функции ТЗ и ЗБ с датчиками 2.4. Связь функции ТЗ и ЗБ с операторскими станциями 2.5. Связи подсистемы ТЗ и ЗБ с другими подсистемами АСУ ТП 2.6. Связь подсистемы ТЗ и ЗБ с исполнительными устройствами 3. Вопросы резервирования элементов подсистемы ТЗ и ЗБ 3.1. Резервирование датчиков 3.2. Организация обработки аналогового сигнала от датчиков 3.3. Резервирование контроллеров МПУ ТЗ 3.4. Резервирование МПУ ТЗ традиционными средствами 4. Дополнительные требования к составлению технических условий на выполнение ТЗ 5. Технические требования к МПУ ТЗ 5.1. Наименование и область применения 5.2. Требования к функциям МПУ ТЗ 5.2.1. Управляющие функции 5.2.2. Информационные функции 5.2.3. Сервисные функции 5.3. Требования к эксплуатации, техническому обслуживанию и ремонту МПУ ТЗ 5.3.1. Условия эксплуатации 5.3.2. Электроснабжение 5.3.3. Условия технического обслуживания и ремонта 5.4. Требования к техническому обеспечению 5.4.1. Входы-выходы МПУ Т3 5.4.2. Обработка сигналов датчиков Т3 и ЭБ 5.4.3. Требования к быстродействию 5.4.4. Конструктивные требования 5.4.5. Требования к электрической изоляции 5.5. Требования к защите от влияния внешних воздействий 5.6. Требования к программному обеспечению 5.7. Требования к лингвистическому обеспечению 5,8. Требования к характеристикам точности 5.9. Требования к надежности и безопасности Приложение 1. Типовая структура МПУ Т3 Приложение 2. Типовой перечень ИУ Т3 Приложение 3. Типовой перечень Т3 Приложение 4. Основные алгоритмы, реализуемые МПУ Т3 Список использованной литературы | Разработан: | АО Фирма ОРГРЭС
| Утверждён: | 30.03.2000 РАО ЕЭС России (UES of Russia RAO )
| Издан: | СПО ОРГРЭС (2000 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ПУЭ «Правила устройства электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19.001-77 «Единая система программной документации. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24.104-85 «Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.35.131-95 «Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования электростанций с поперечными связями и водогрейных котлов (для оборудования, проектируемого с 1997 г.)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»![](../../../image/file2.gif) ГОСТ 22789-94 «Устройства комплектные низковольтные. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 25861-83 «Машины вычислительные и системы обработки данных. Требования по электрической и механической безопасности и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность»![](../../../image/file2.gif) ГОСТ 29073-91 «Совместимость технических средств измерения, контроля и управления промышленными процессами электромагнитная. Устойчивость к электромагнитным помехам. Общие положения»![](../../../image/file2.gif) ГОСТ 29191-91 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 29216-91 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний»![](../../../image/file2.gif) ГОСТ 6651-94 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ Р 50431-92 «Термопары. Часть 1. Номинальные статические характеристики преобразования»![](../../../image/file2.gif) ГОСТ Р 50648-94 «Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.35.132-95 «Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования блоков с барабанными котлами (для оборудования, проектируемого с 1997 г.)»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.35.133-95 «Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования моноблоков с прямоточными котлами (для оборудования, проектируемого с 1997 г.)»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 153-34.1-35.142-00 «Методические указания по эксплуатации технологических защит, выполненных на базе микропроцессорной техники»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.11.206-94 «Методические указания. Информационно-измерительные системы. Методика обработки экспериментальных данных метрологической аттестации»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 50-34.698-90 «Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов»![](../../../image/file2.gif) РД 50-690-89 «Методические указания. Надежность в технике. Методы оценки показателей надежности по экспериментальным данным»![](../../../image/file2.gif) ![](../../../image/file3.gif) МИ 1202-86 «Методические указания. Государственная система обеспечения единства измерений. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки»![](../../../image/file2.gif) «Сборник распорядительных документов по эксплуатации энергосистем (теплотехническая часть)»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 153-34.0-11.201-97 «Методика определения обобщенных метрологических характеристик измерительных каналов ИИС и АСУ ТП по метрологическим характеристикам агрегатных средств измерений»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 153-34.0-03.301-00 «Правила пожарной безопасности для энергетических предприятий (3-е издание с изменениями и дополнениями)»
|
