Скачать РД 34.35.644-97 Методические указания по техническому обслуживанию реле тока РСТ11-РСТ14, реле напряжения РСН14-РСН17 и РСН11, РСН12, РСН18

Дата актуализации: 10.08.2017

РД 34.35.644-97

Методические указания по техническому обслуживанию реле тока РСТ11-РСТ14, реле напряжения РСН14-РСН17 и РСН11, РСН12, РСН18

Обозначение:	РД 34.35.644-97
Обозначение англ:	RD 34.35.644-97
Статус:	действует
Название рус.:	Методические указания по техническому обслуживанию реле тока РСТ11-РСТ14, реле напряжения РСН14-РСН17 и РСН11, РСН12, РСН18
Название англ.:	Procedural Guidelines for Maintenance of Current Relays RST11-RST14 and Voltage Relays RSN14-RSN17 and RSN11, RSN12, and RSN18
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1998
Область применения:	В Методических укзааниях приведены основные технические данные, описания схем и принципа действия статических реле тока и напряжения, приведены методы и последовательность производства работ при их техническом обслуживании. Предназначены для персонала электростанций, подстанций и наладочных организаций, занимающихся наладкой и эксплуатацией устройств РЗА.

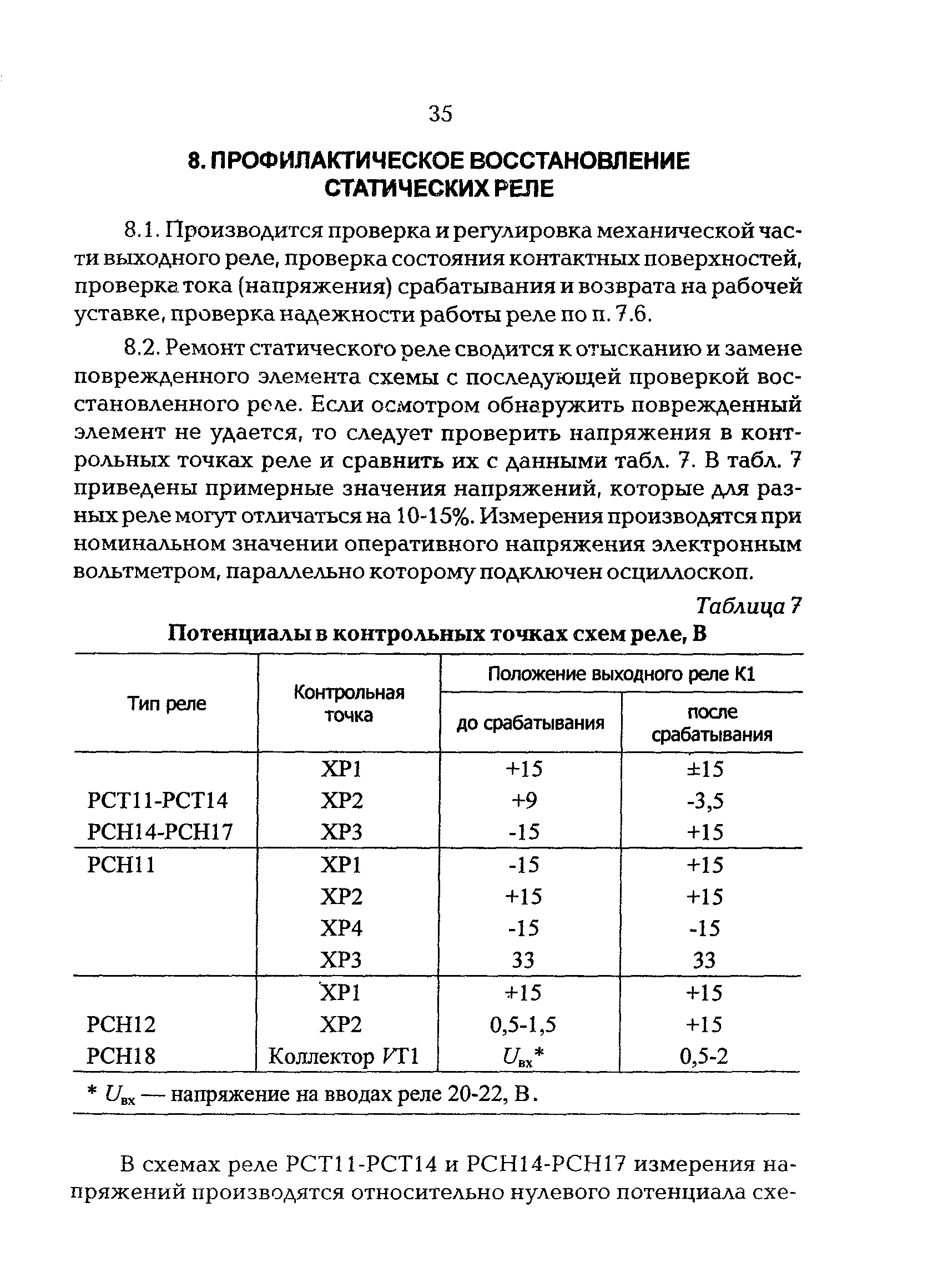

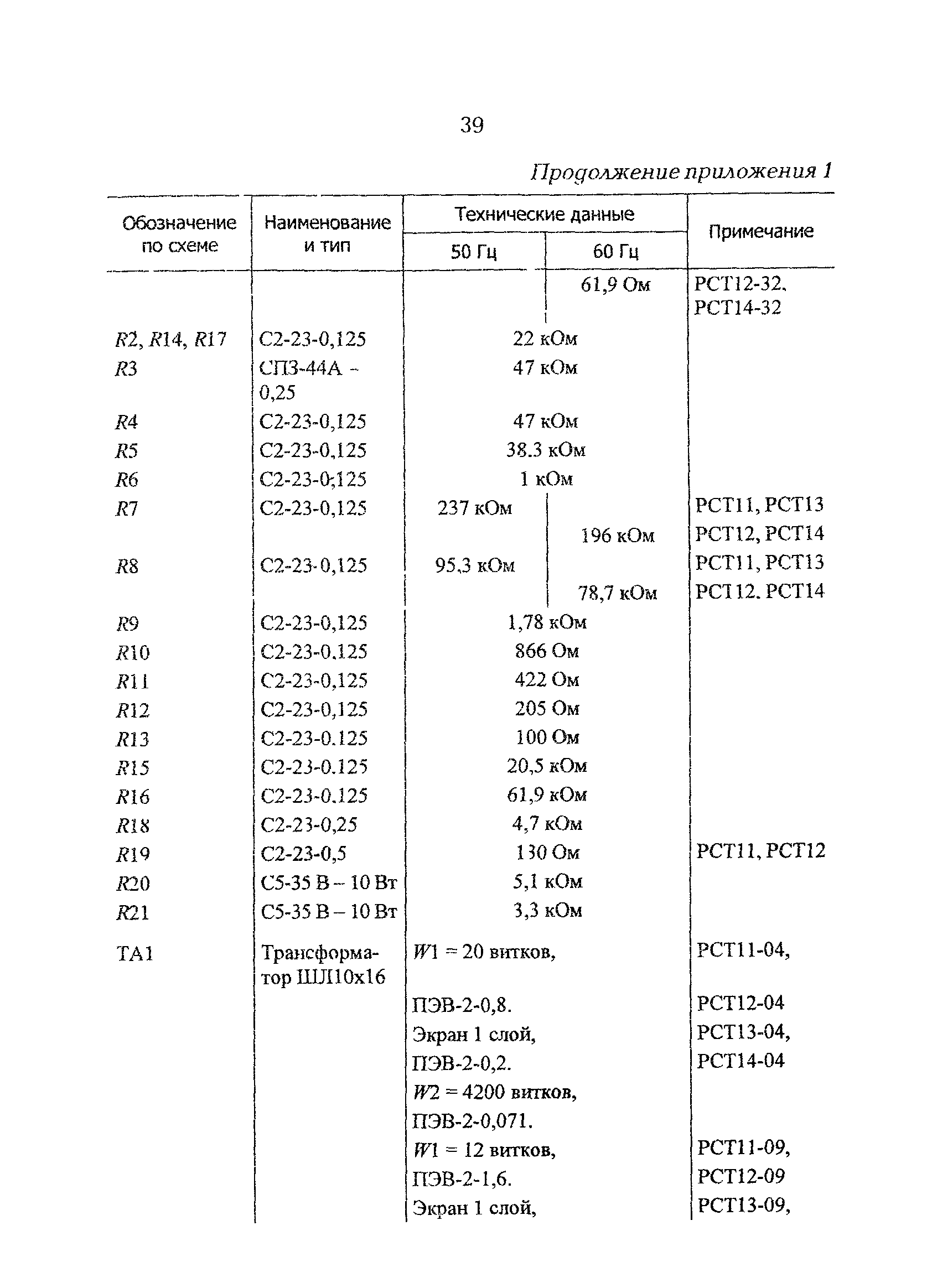

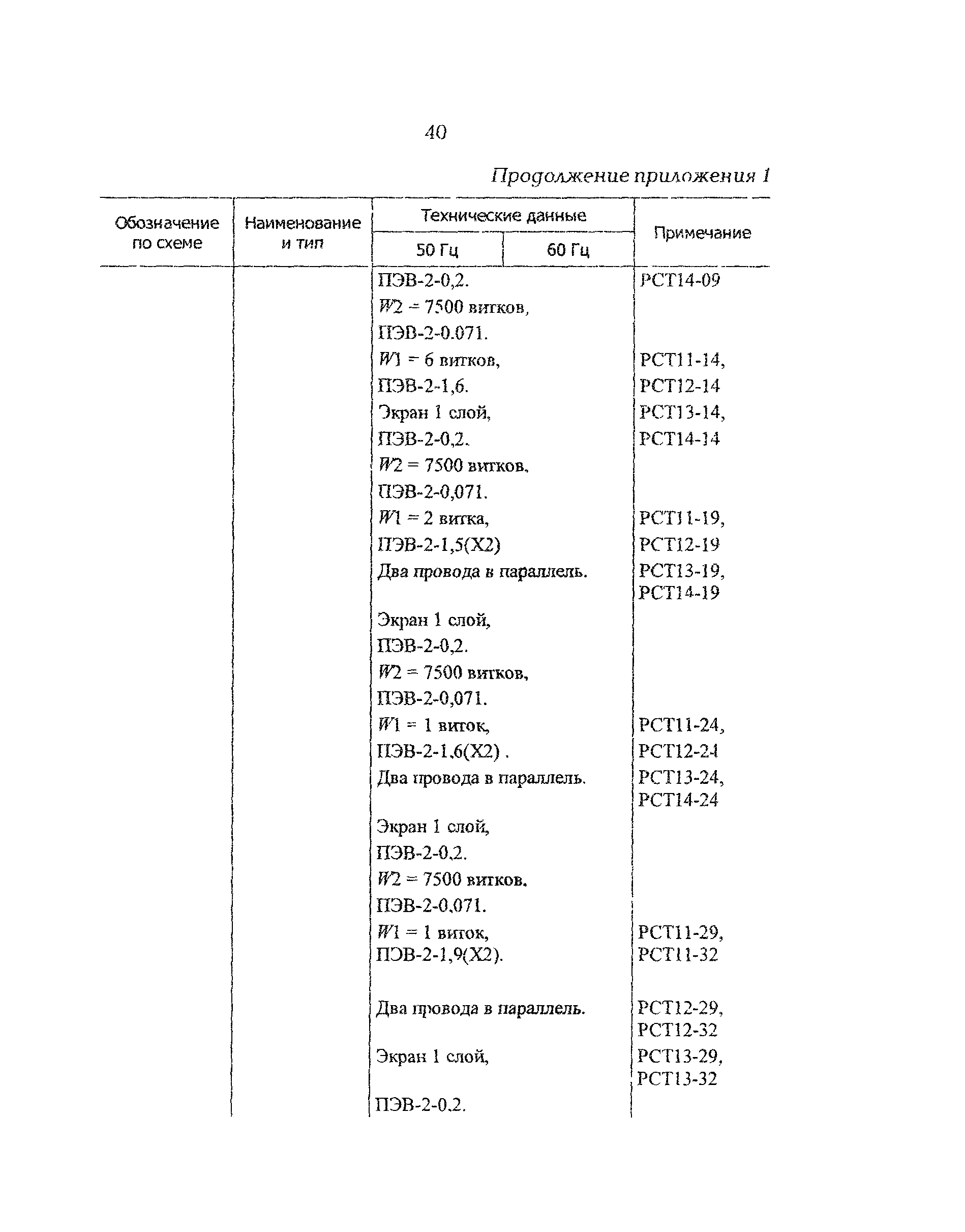

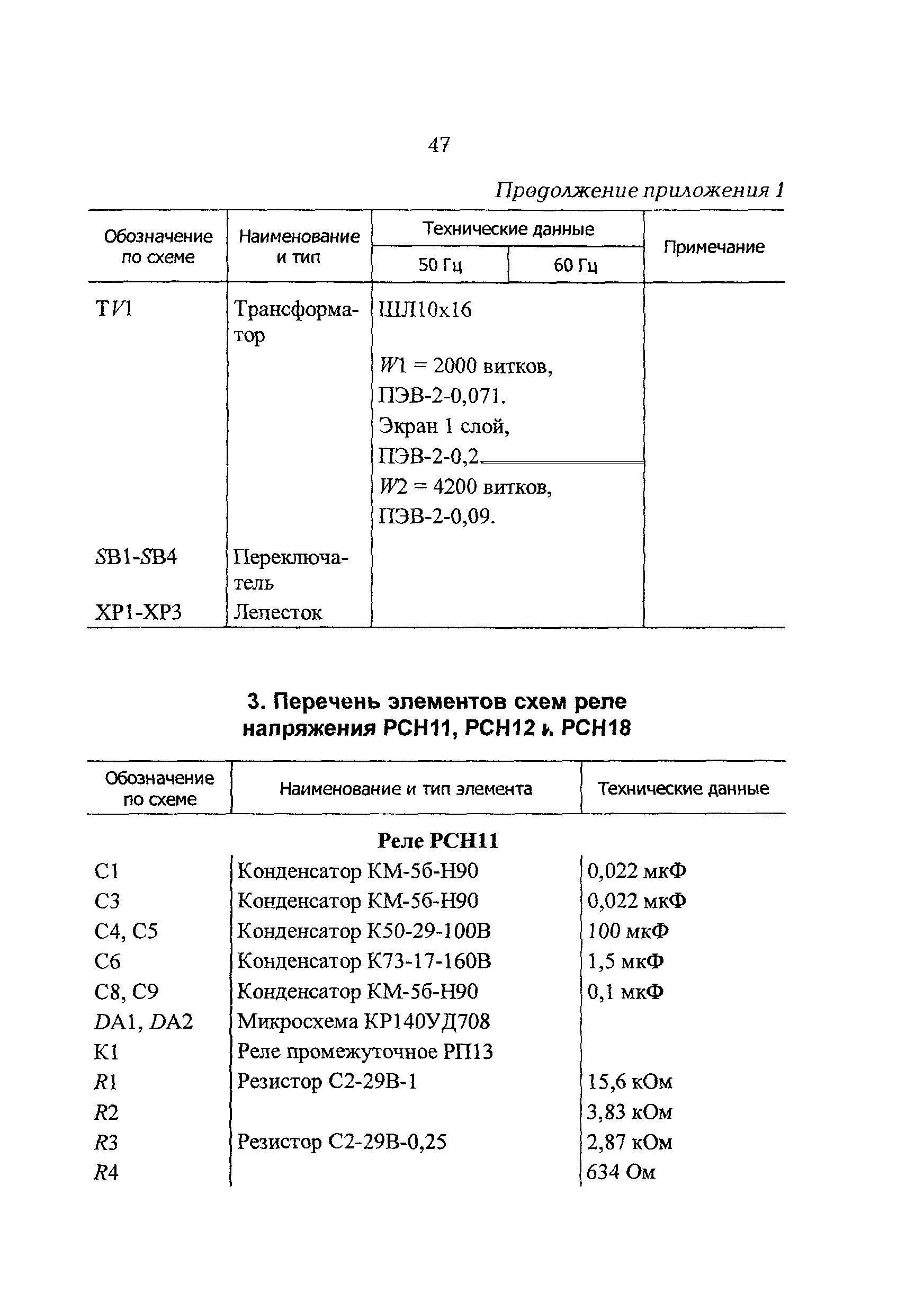

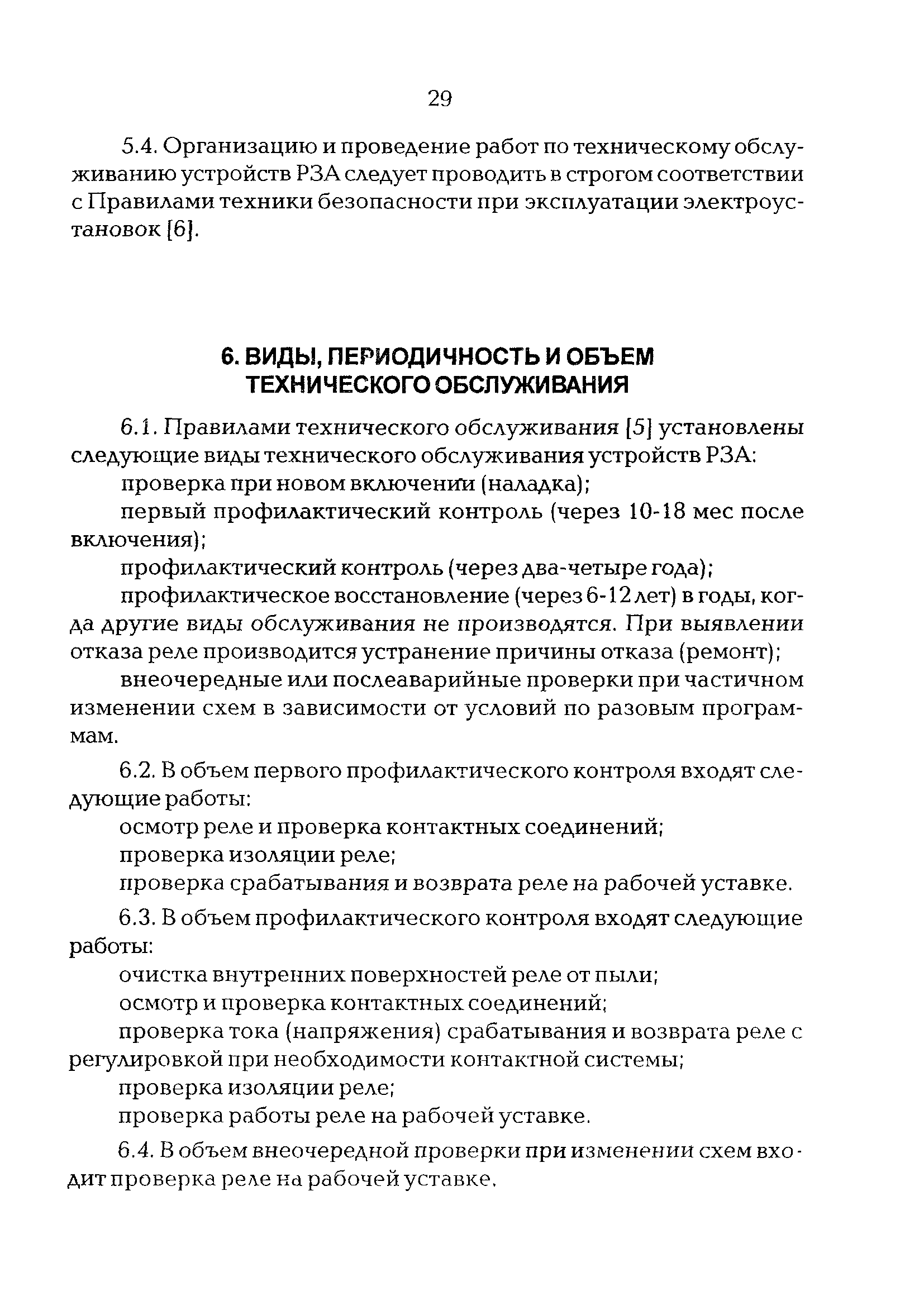

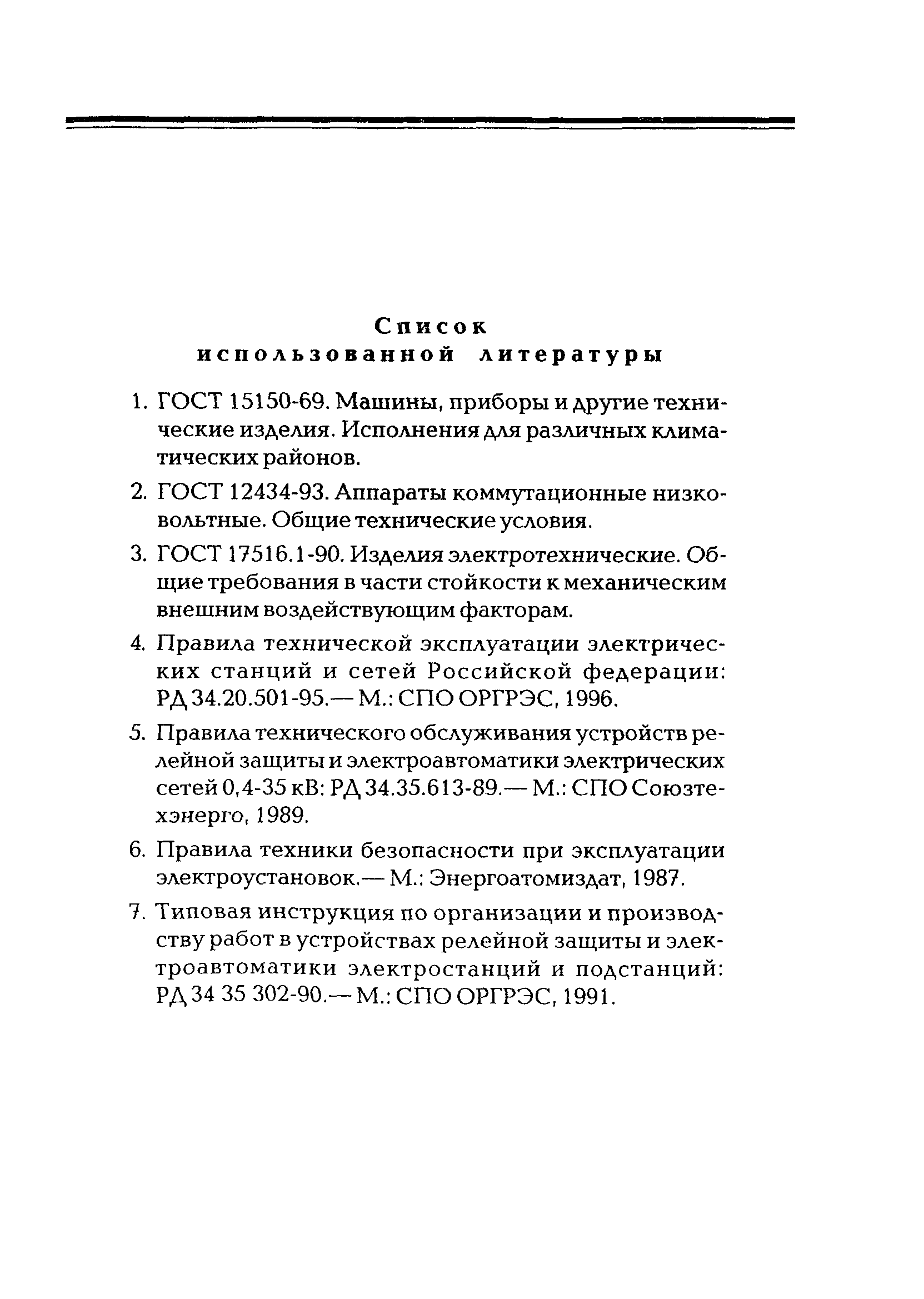

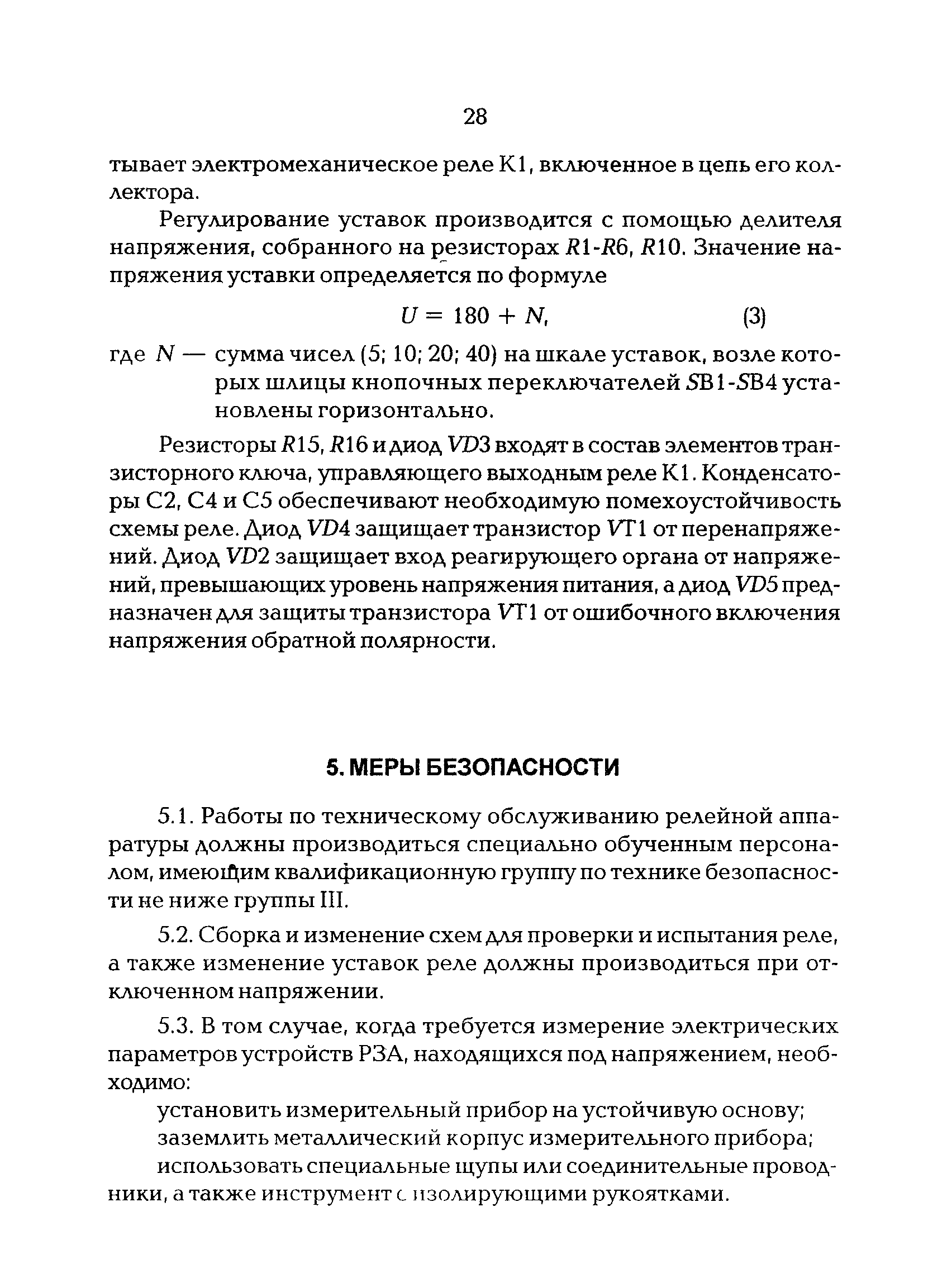

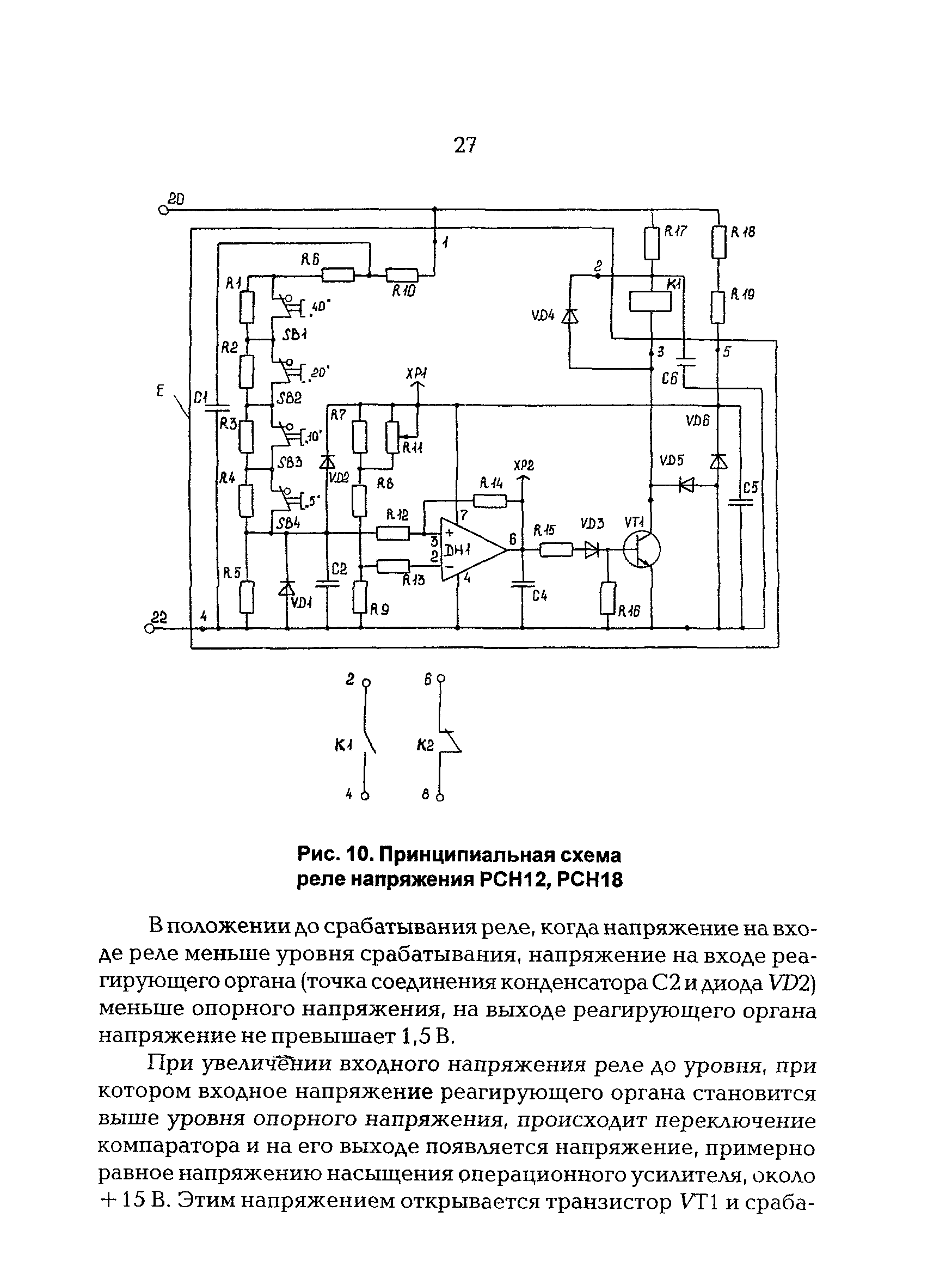

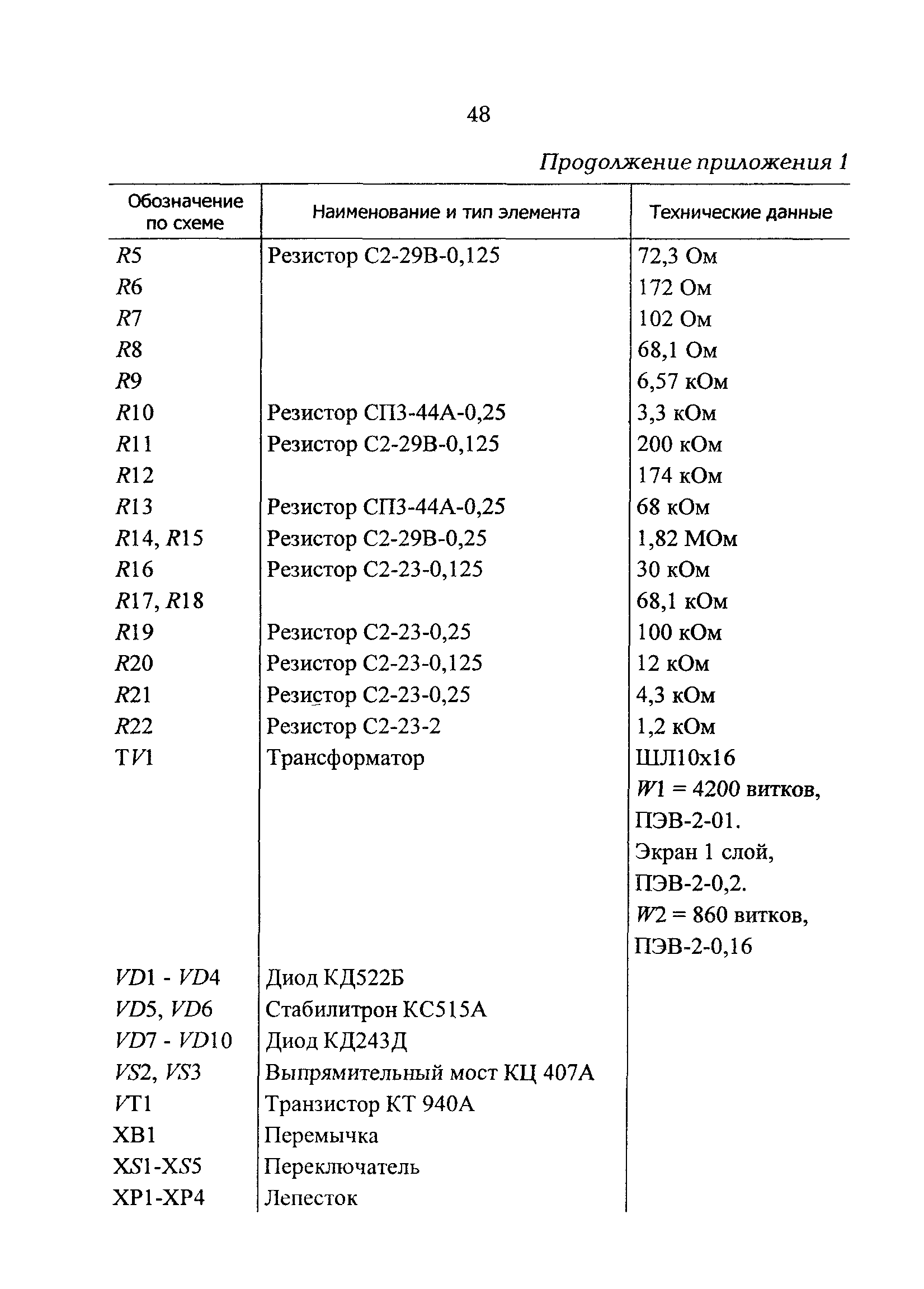

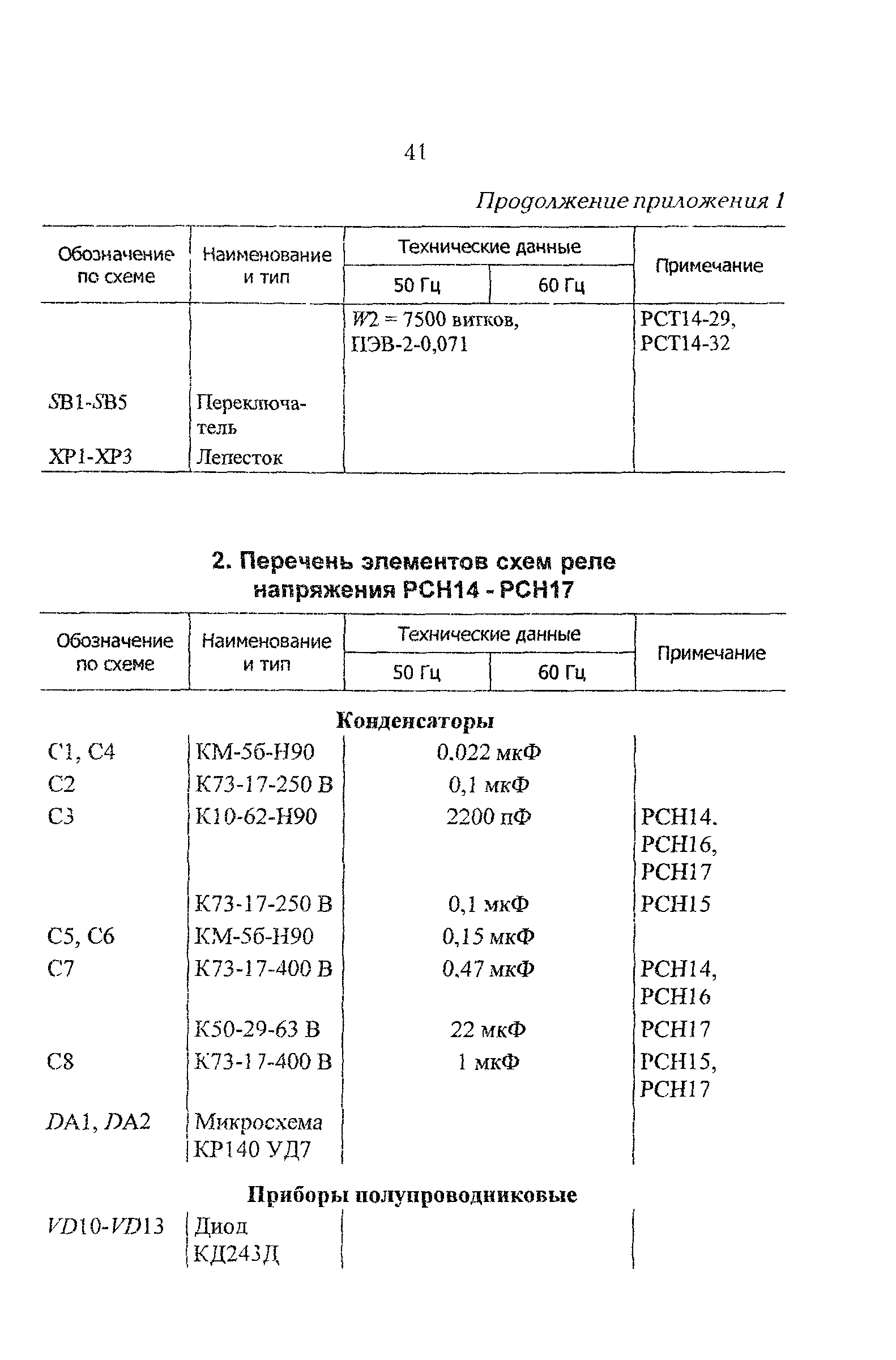

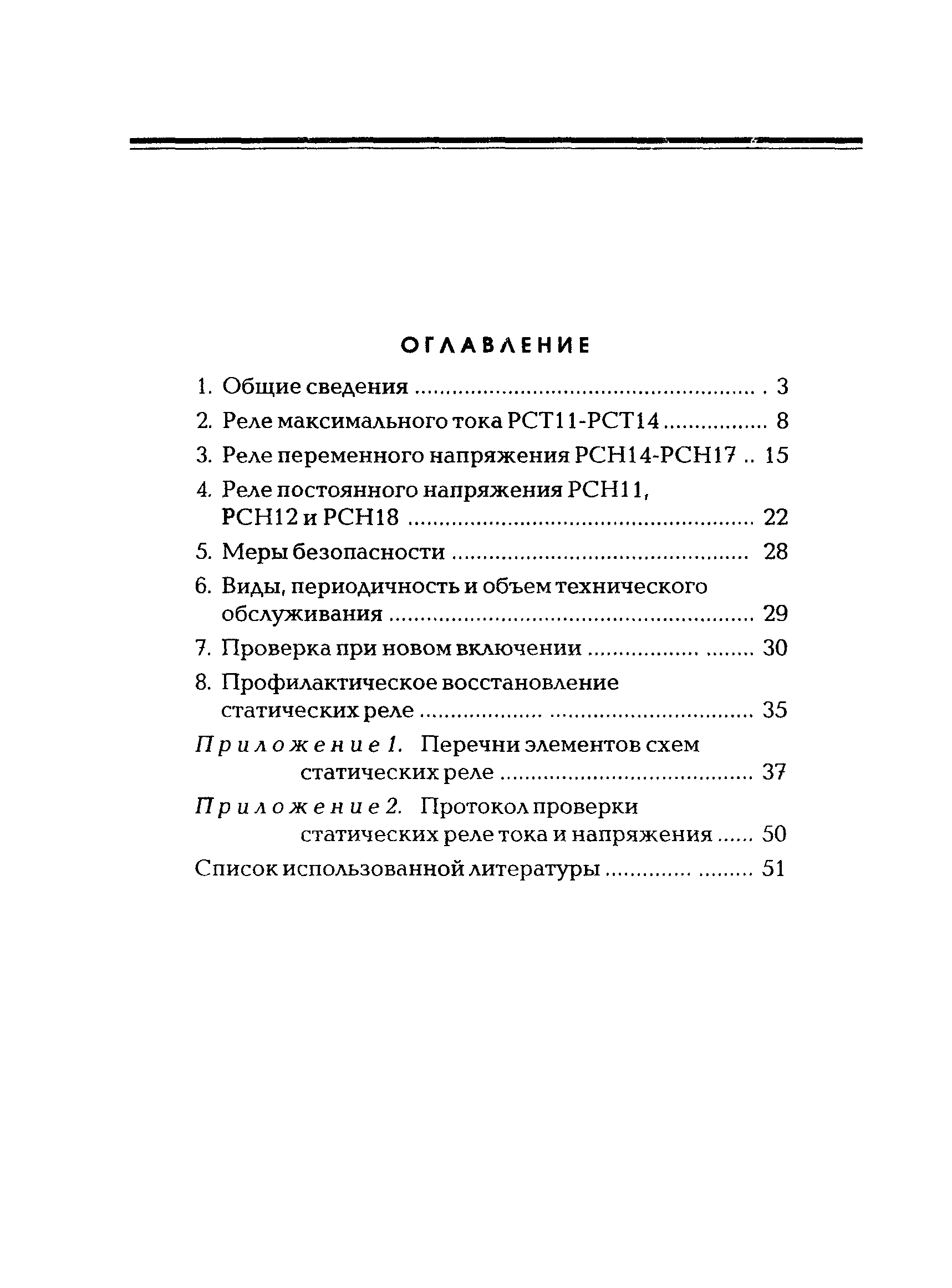

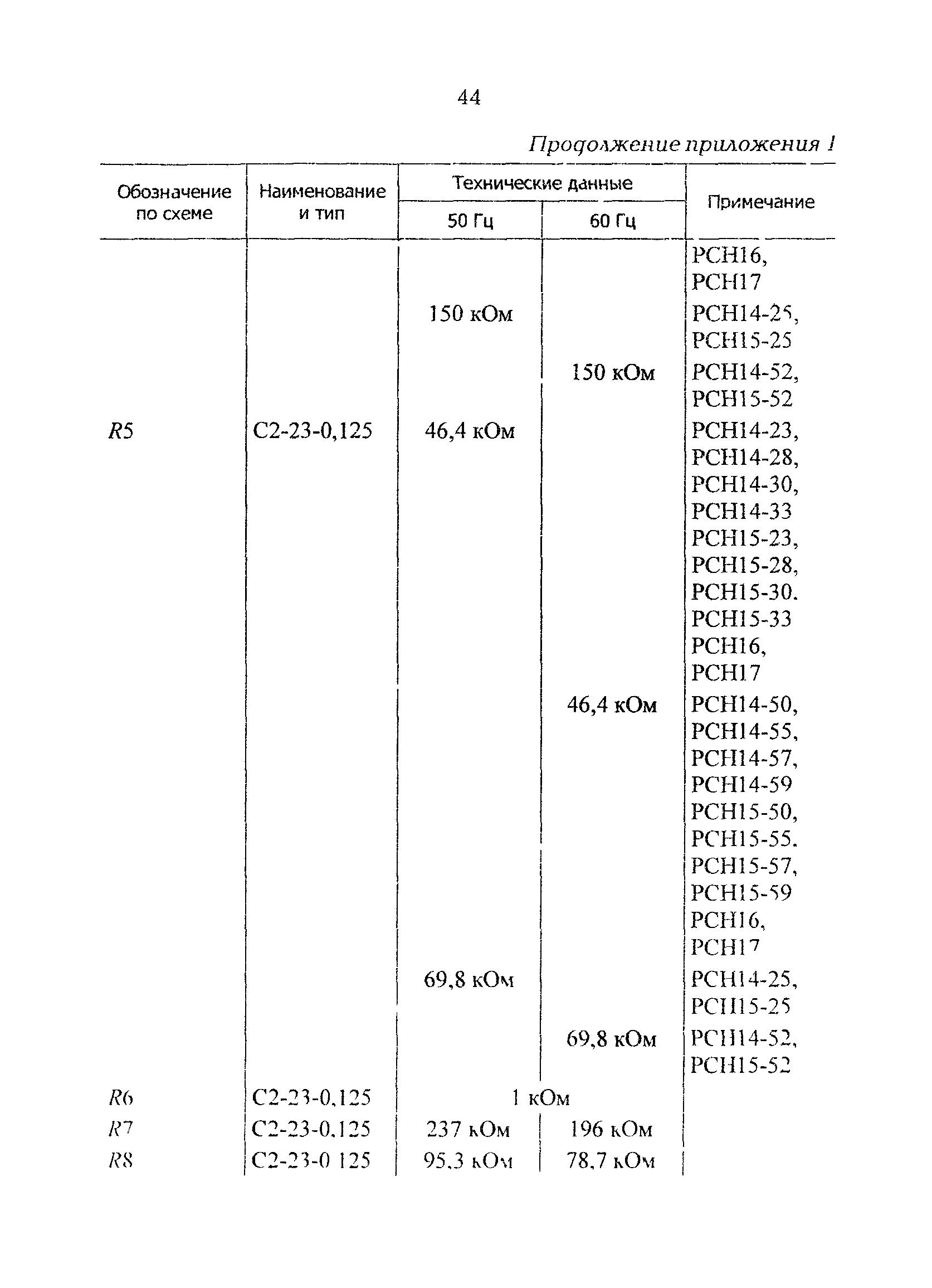

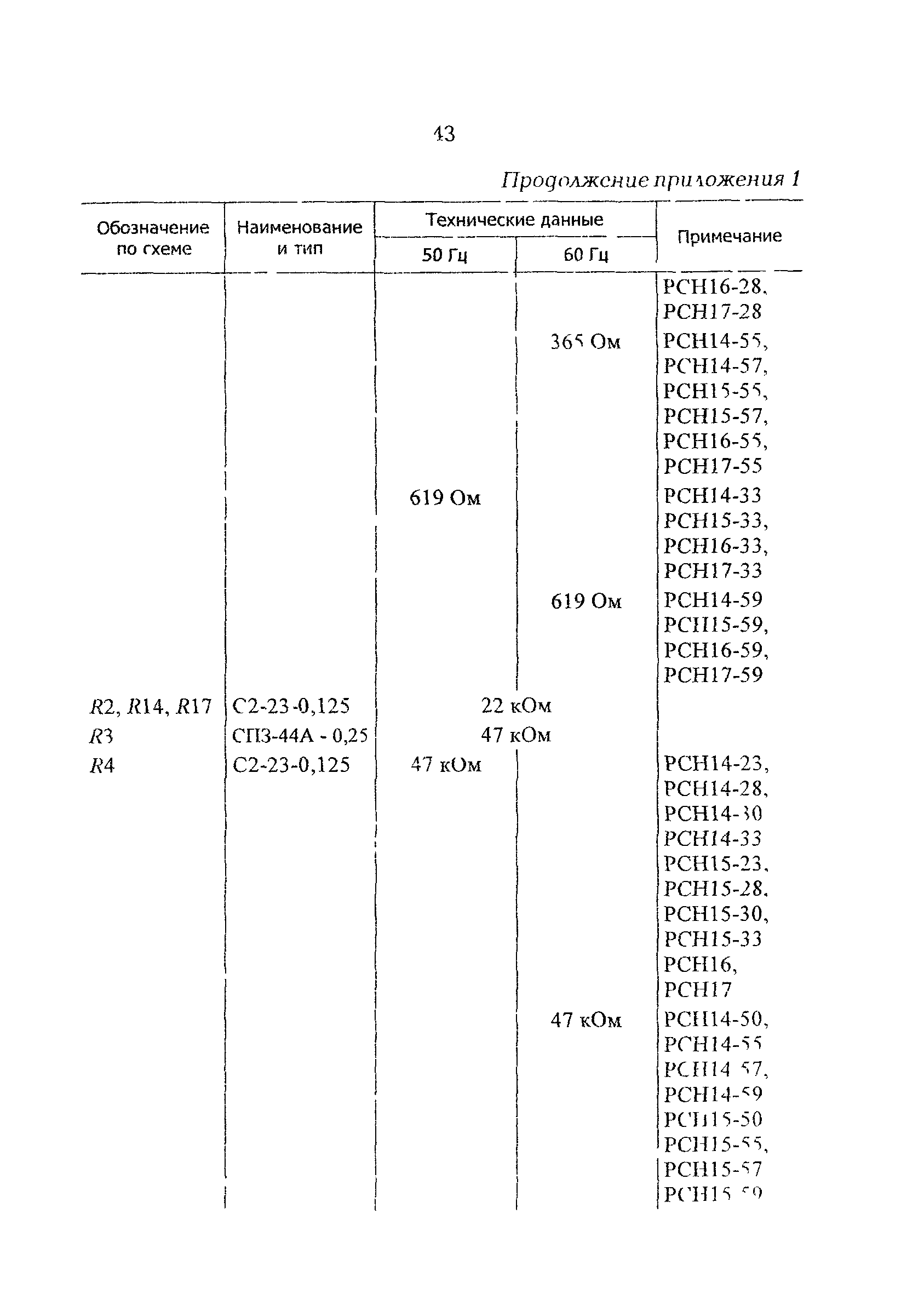

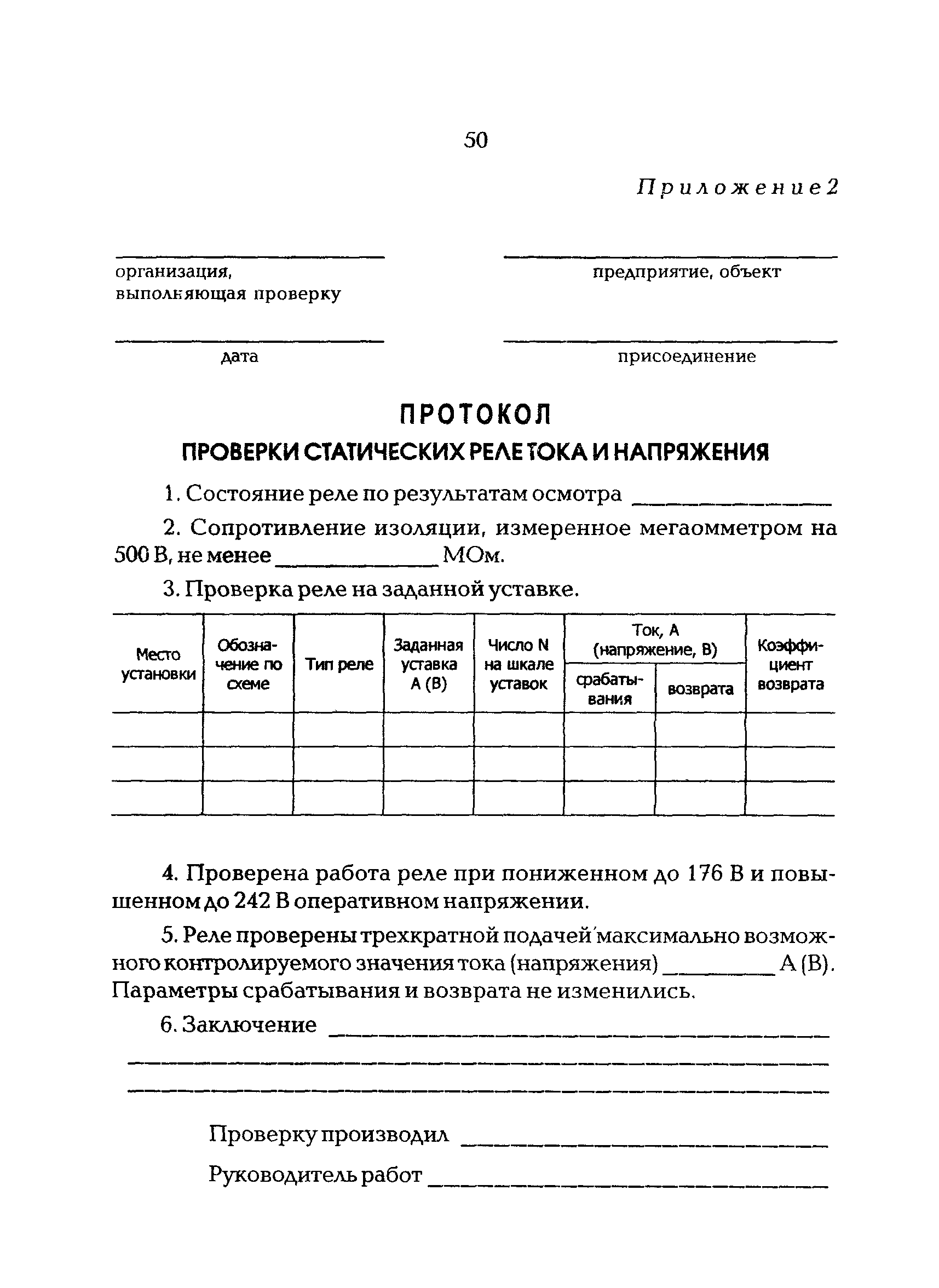

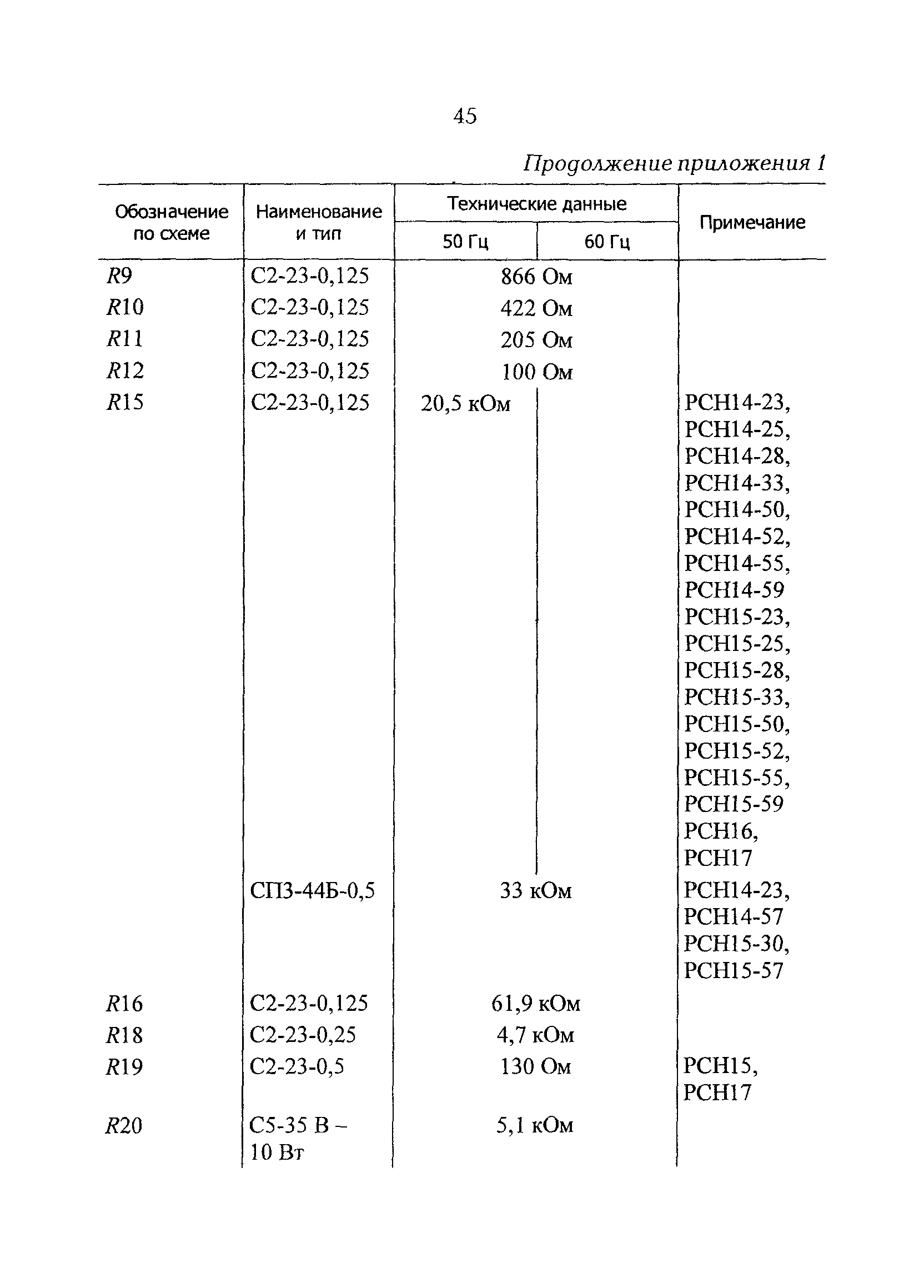

Оглавление:	1 Общие сведения 2 Реле максимального тока РСТ11-РСТ14 3 Реле переменного напряжения РСН14-РСН17 4 Реле постоянного напряжения РСН11, РСН12 и РСН18 5 Меры безопасности 6 Виды, периодичность и объем технического обслуживания 7 Проверка при новом включении 8 Профилактическое восстановление статических реле Приложение 1 Перечни элементов схем статических реле Приложение 2 Протокол проверки статических реле тока и напряжения Список использованной литературы

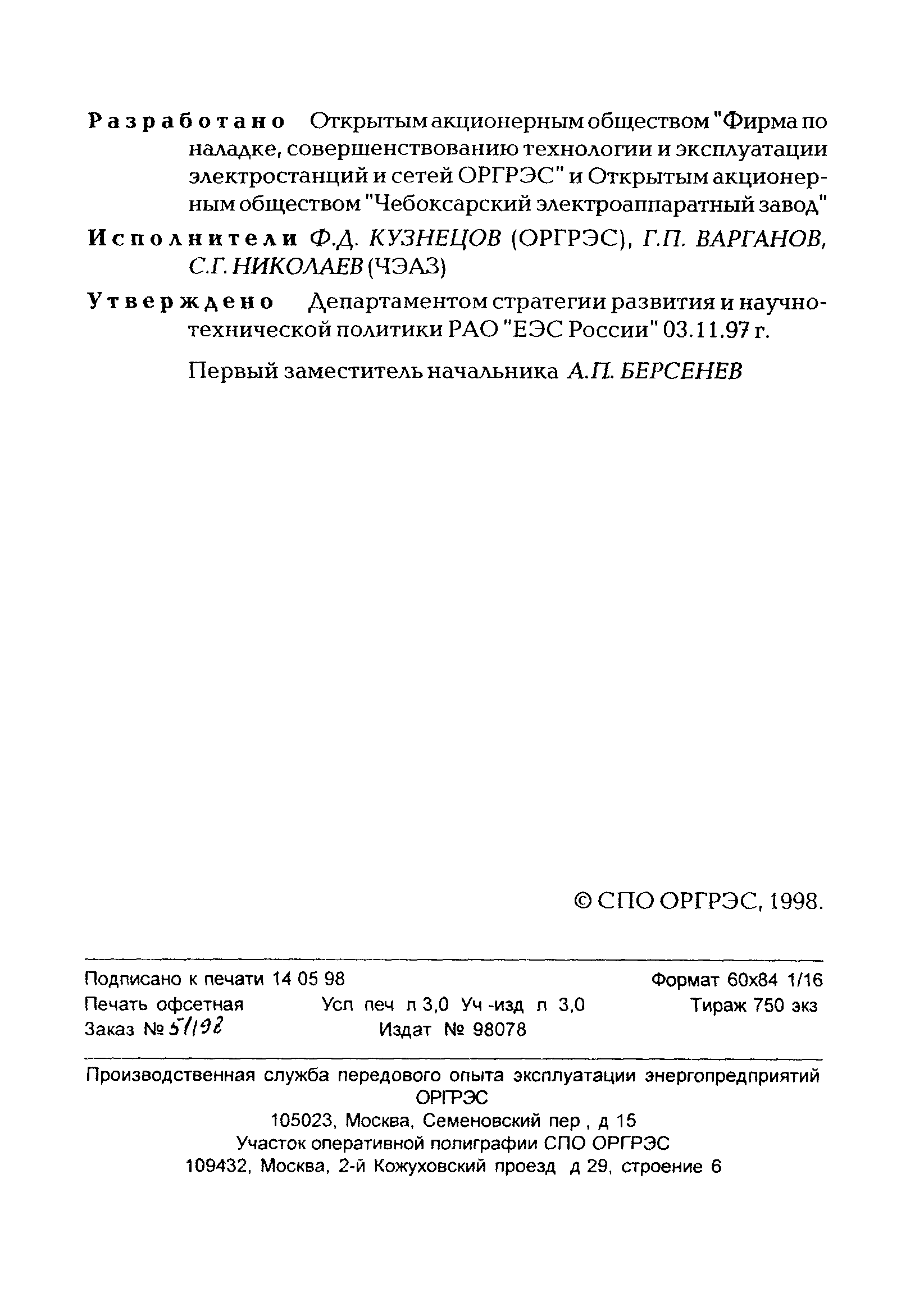

Разработан:	АО Фирма ОРГРЭС АО ЧЭАЗ
Утверждён:	03.11.1997 РАО ЕЭС России (UES of Russia RAO )
Издан:	СПО ОРГРЭС (1998 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Коммутационная аппаратура и аппаратура управления в целом Электрическая арматура Реле ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Нормативные ссылки:	РД 34.35.302-90 «Типовая инструкция по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» РД 34.35.613-89 «Правила технического обслуживания устройств релейной защиты и электроавтоматики электрических сетей 0,4-35 кВ» ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические условия»
