Скачать РД 153-34.0-35.646-97 Методические указания по техническому обслуживанию реле РСН-13-1

Дата актуализации: 10.08.2017

РД 153-34.0-35.646-97

Методические указания по техническому обслуживанию реле РСН-13-1

Обозначение:	РД 153-34.0-35.646-97
Обозначение англ:	RD 153-34.0-35.646-97
Статус:	действует
Название рус.:	Методические указания по техническому обслуживанию реле РСН-13-1
Название англ.:	Procedural Guidelines for Maintenance of Relay RSN-13-1
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1999
Область применения:	Указания предназначены для работников местных и центральных служб релейной защиты и автоматики предприятий энергетики и для энергетических подразделений промышленных предприятий. Они регламентируют работу по техническому обслуживанию реле напряжения обратной последовательности РСН-13-1 в составе релейных защит и устройств сигнализации энергооборудования.

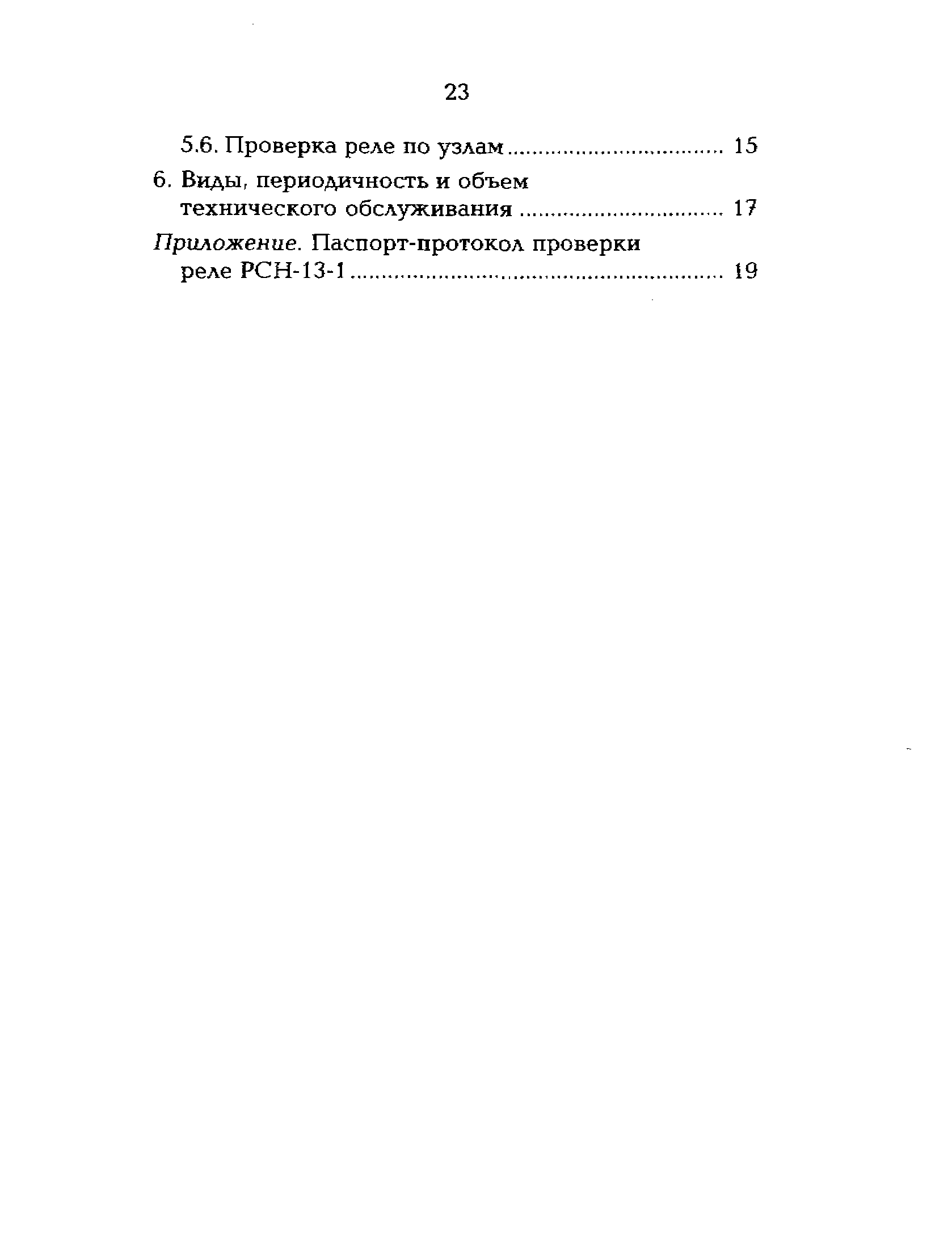

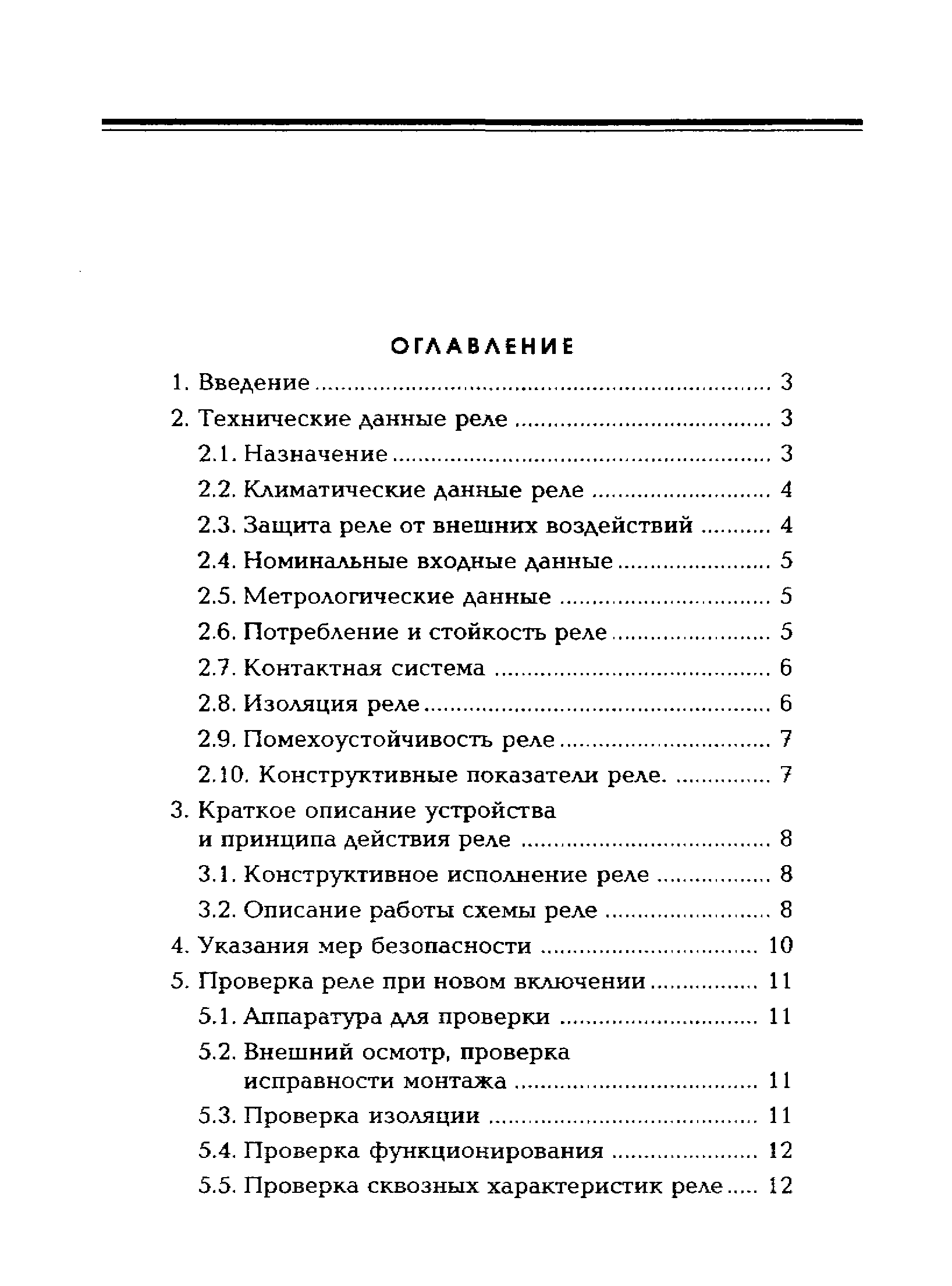

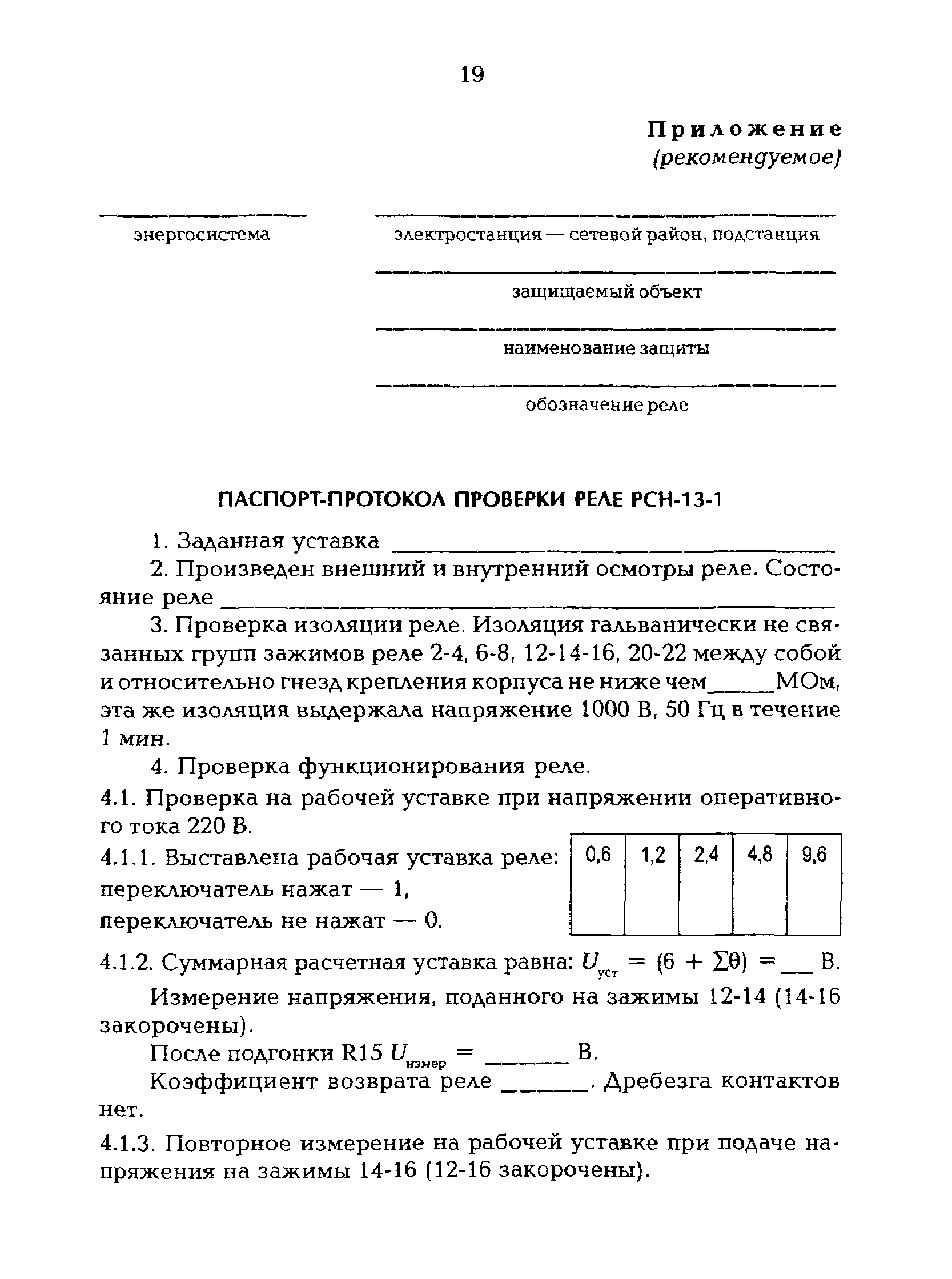

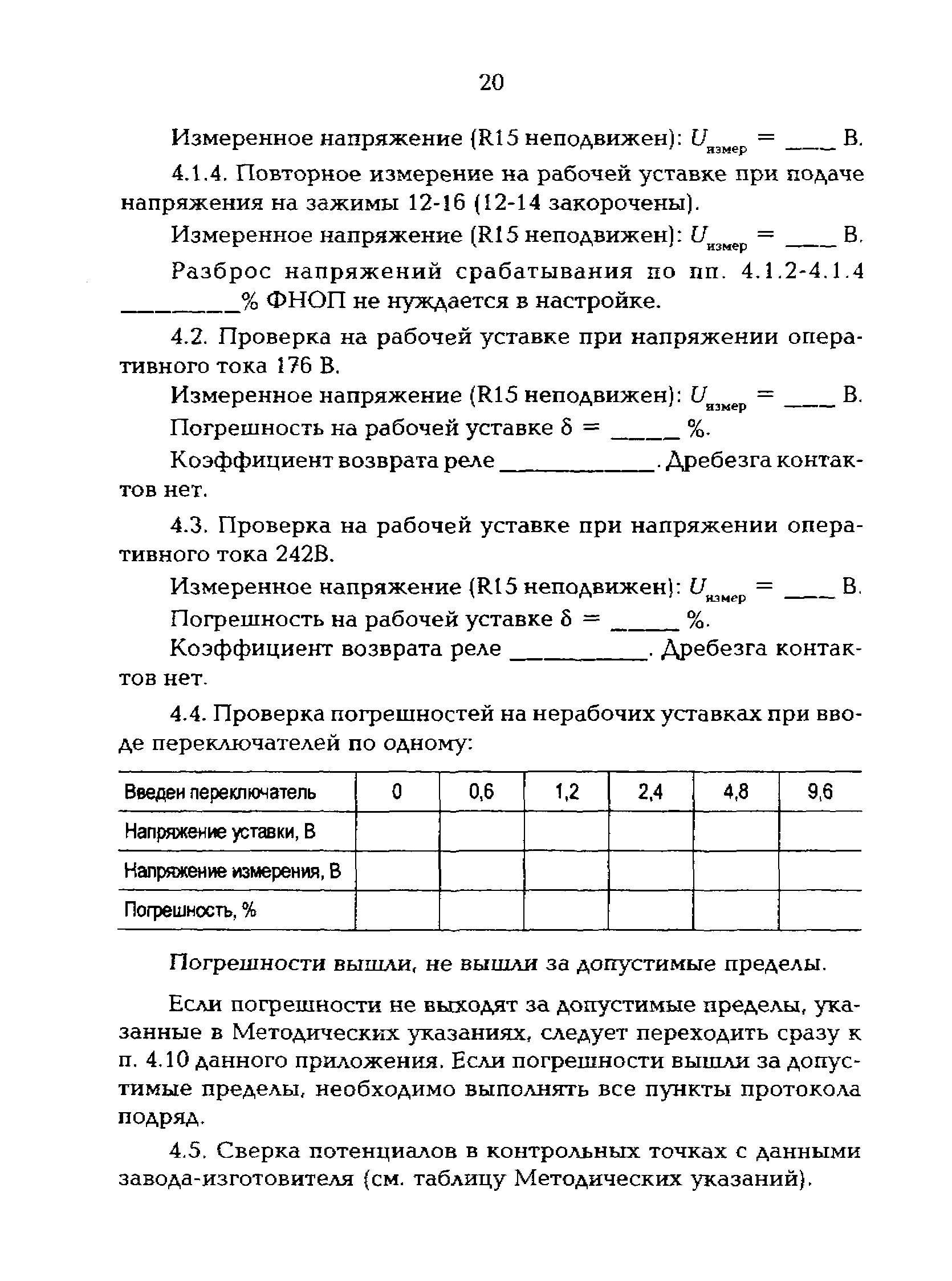

Оглавление:	1. Введение 2. Технические данные реле    2.1 Назначение    2.2 Климатические данные реле    2.3 Защита реле от внешних воздействий    2.4 Номинальные входные данные    2.5 Метрологические данные    2.6 Потребление и стойкость реле    2.7 Контактная система    2.8 Изоляция реле    2.9 Помехоустойчивость реле    2.10 Конструктивные показатели реле 3. Краткое описание устройства и принципа действия реле    3.1 Конструктивное исполнение реле    3.2 Описание работы схемы реле 4. Указания мер безопасности 5. Проверка реле при новом включении    5.1 Аппаратура для проверки    5.2 Внешний осмотр, проверка исправности монтажа    5.3 Проверка изоляции    5.4 Проверка функционирования    5.5 Проверка сквозных характеристик реле    5.6 Проверка реле по узлам 6. Виды, периодичность и объём технического обслуживания Приложение. Паспорт-протокол проверки реле РСМ-13-1

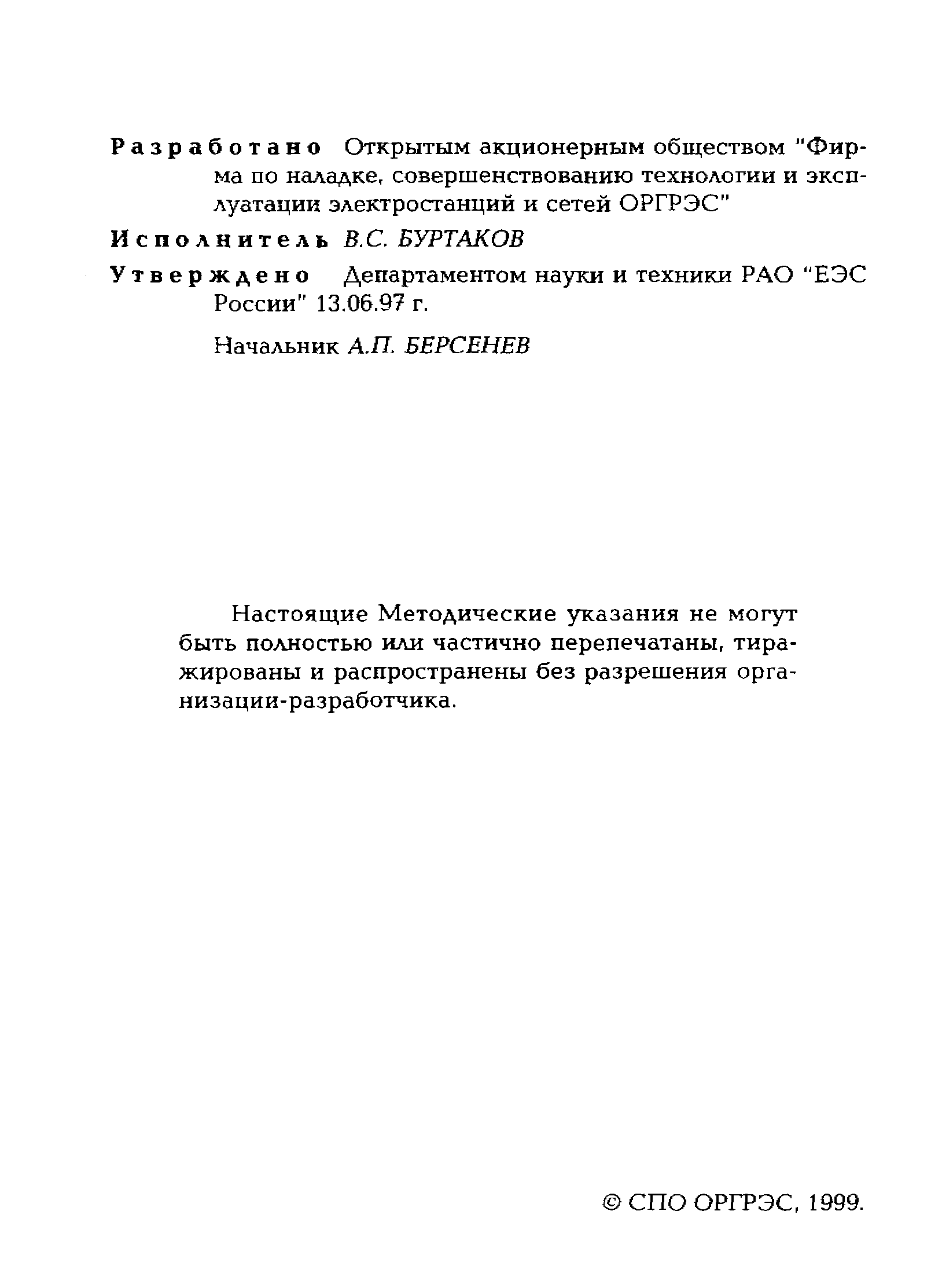

Разработан:	АО Фирма ОРГРЭС
Утверждён:	13.06.1997 РАО ЕЭС России (UES of Russia RAO )
Издан:	СПО ОРГРЭС (1999 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Коммутационная аппаратура и аппаратура управления в целом Электрическая арматура Реле ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Мостостроение Автоматика, защита, блокировки, средства измерений (включая ИИС АСУ ТП)
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15543-70 «Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды» РД 34.35.617 «Правила технического обслуживания устройств релейной защиты, электроавтоматики, дистанционного управления и сигнализации электростанций и подстанций 110 - 750 кВ» ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические условия»
