Скачать ГОСТ Р МЭК 60811-4-2-99 Специальные методы испытаний полиэтиленовых и полипропиленовых композиций изоляции и оболочек электрических кабелей. Относительное удлинение при разрыве после кондиционирования. Испытание навиванием после кондиционирования. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди

Дата актуализации: 10.08.2017

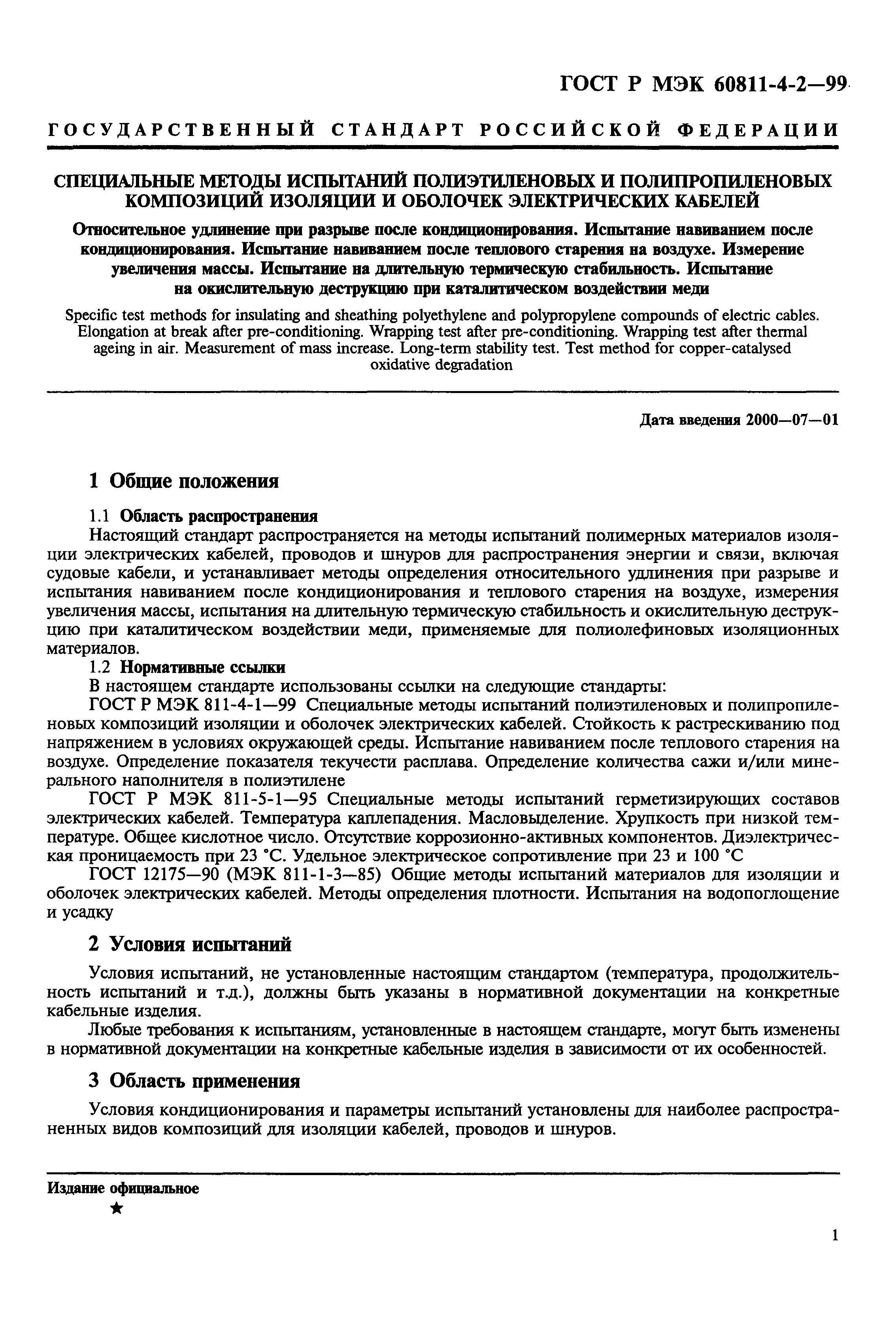

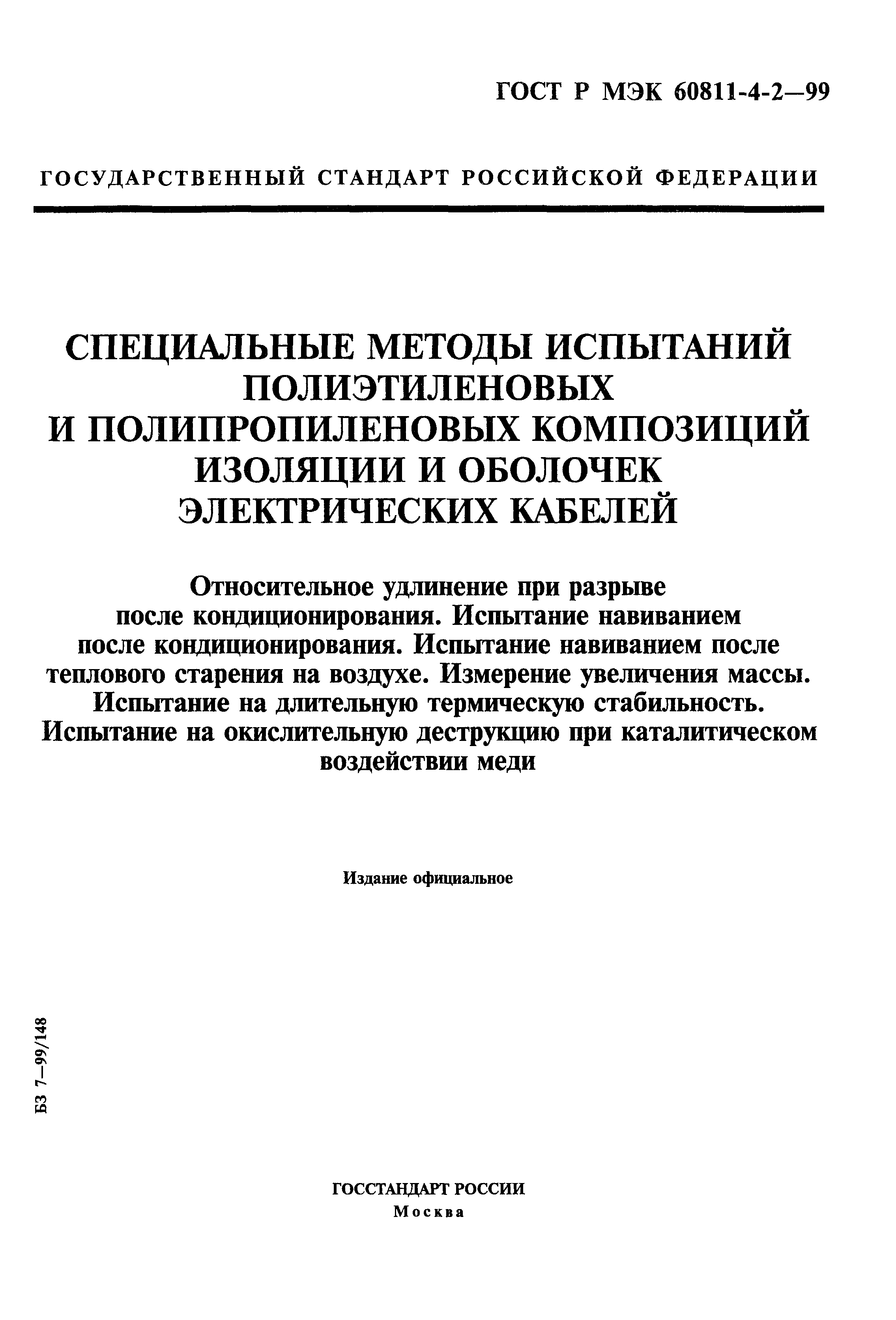

ГОСТ Р МЭК 60811-4-2-99

Специальные методы испытаний полиэтиленовых и полипропиленовых композиций изоляции и оболочек электрических кабелей. Относительное удлинение при разрыве после кондиционирования. Испытание навиванием после кондиционирования. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди

Обозначение:	ГОСТ Р МЭК 60811-4-2-99
Обозначение англ:	GOST R IEC 60811-4-2-99
Статус:	заменен
Название рус.:	Специальные методы испытаний полиэтиленовых и полипропиленовых композиций изоляции и оболочек электрических кабелей. Относительное удлинение при разрыве после кондиционирования. Испытание навиванием после кондиционирования. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди
Название англ.:	Specific test methods for insulating and sheathing polyethylene and polypropylene compounds of electric cables. Elongation at break after pre-conditioning. Wrapping test after pre-conditioning. Wrapping test after thermal ageing in air. Measurement of mass increase. Long-term stability test. Test method for copper - catalysed oxidative degradation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2007
Область применения:	Стандарт распространяется на методы испытаний полимерных материалов изоляции электрических кабелей, проводов и шнуров для распространения энергии и связи, включая судовые кабели, и устанавливает методы определения относительного удлинения при разрыве и испытания навиванием после кондиционирования и теплового старения на воздухе, измерения увеличения массы, испытания на длительную термическую стабильность и окислительную деструкцию при каталитическом воздействии меди, применяемые для полиолефиновых изоляционных материалов.

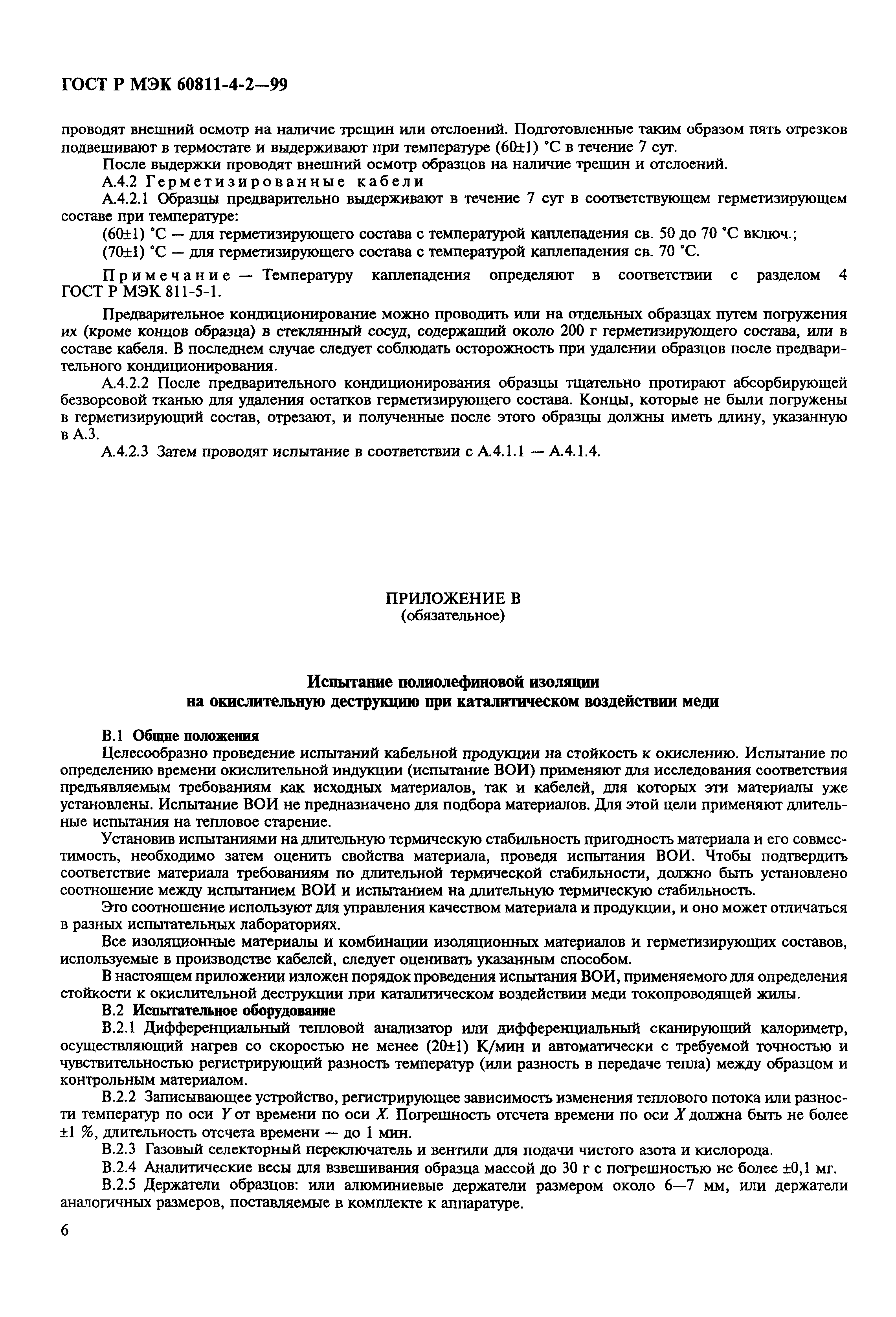

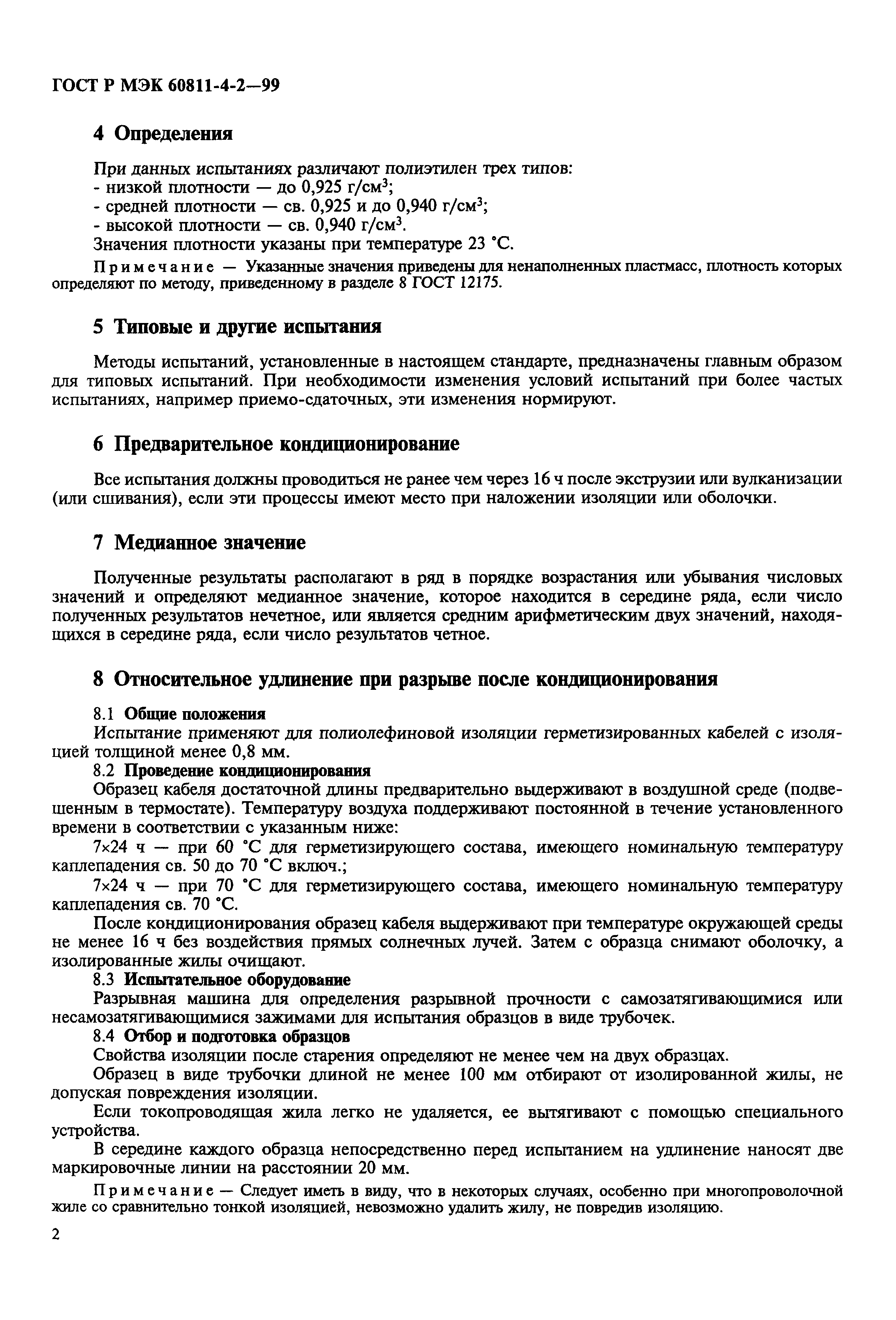

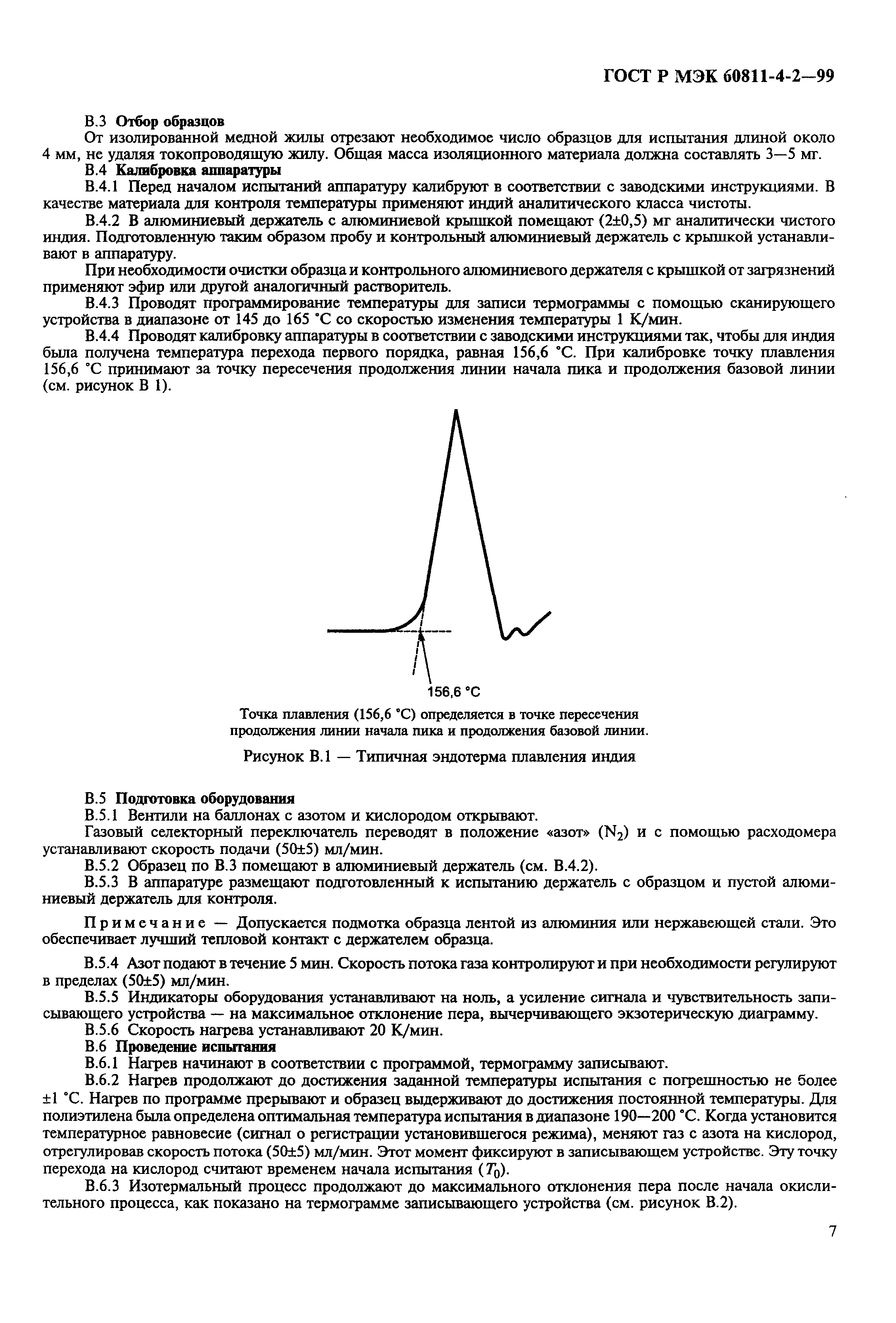

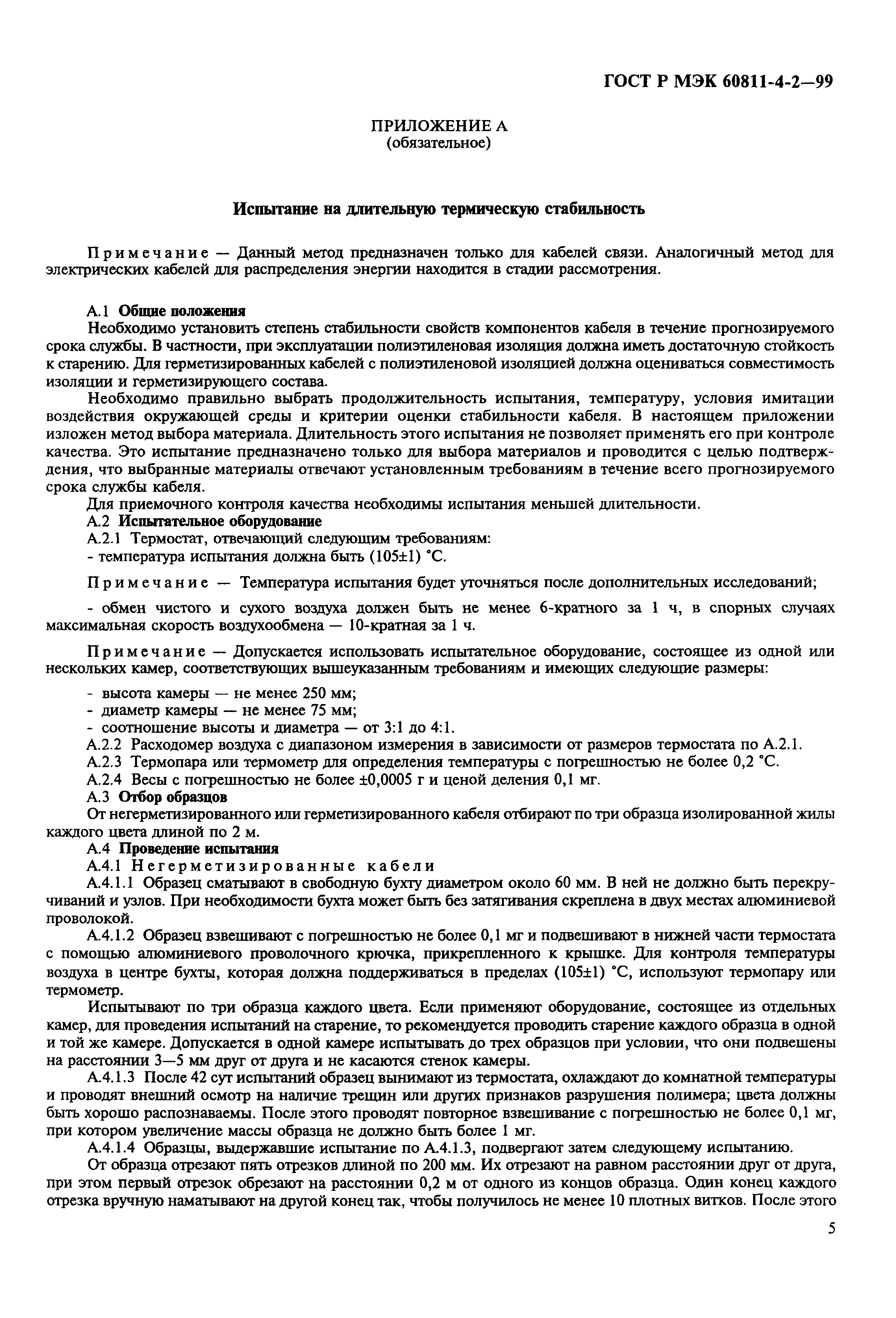

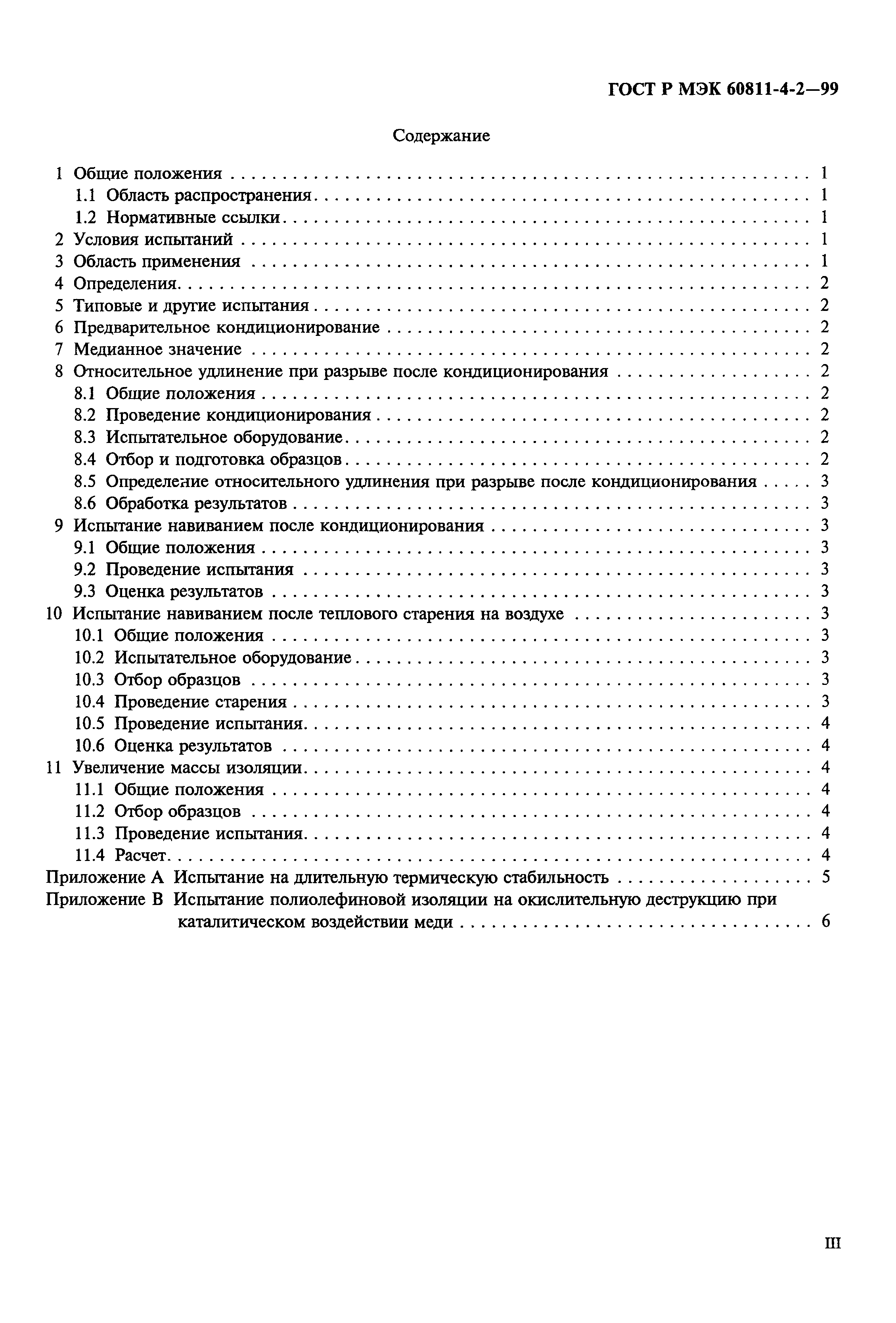

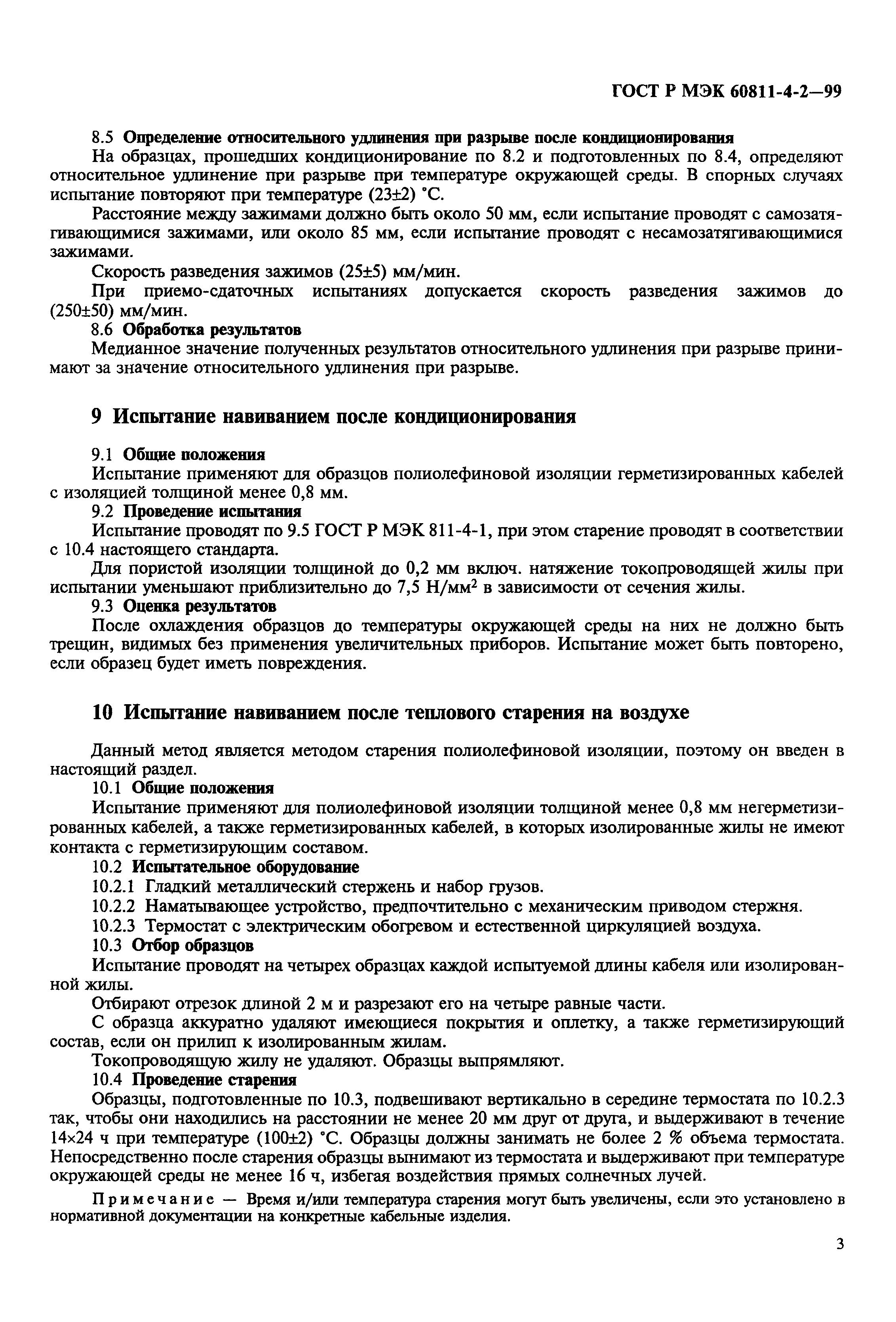

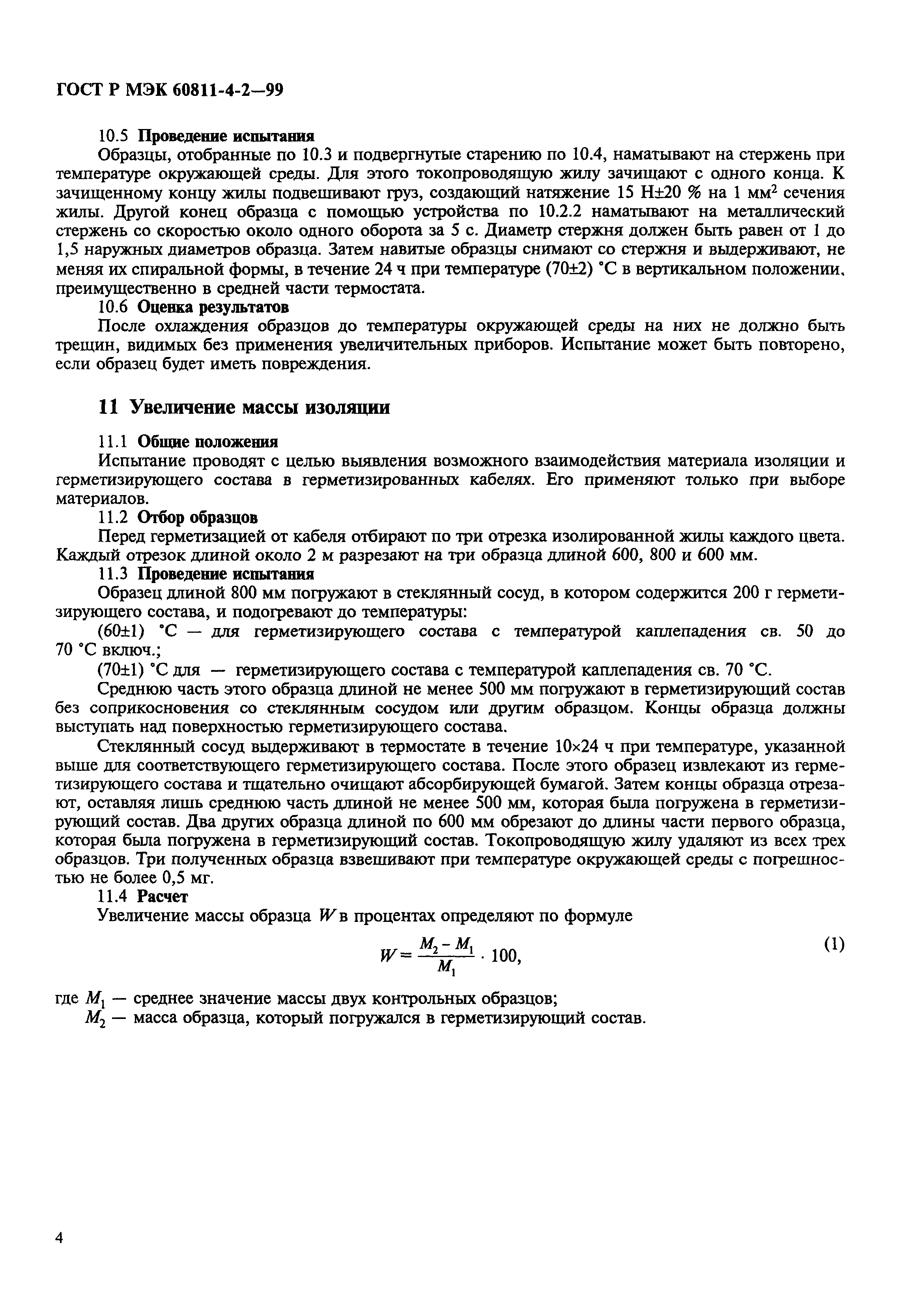

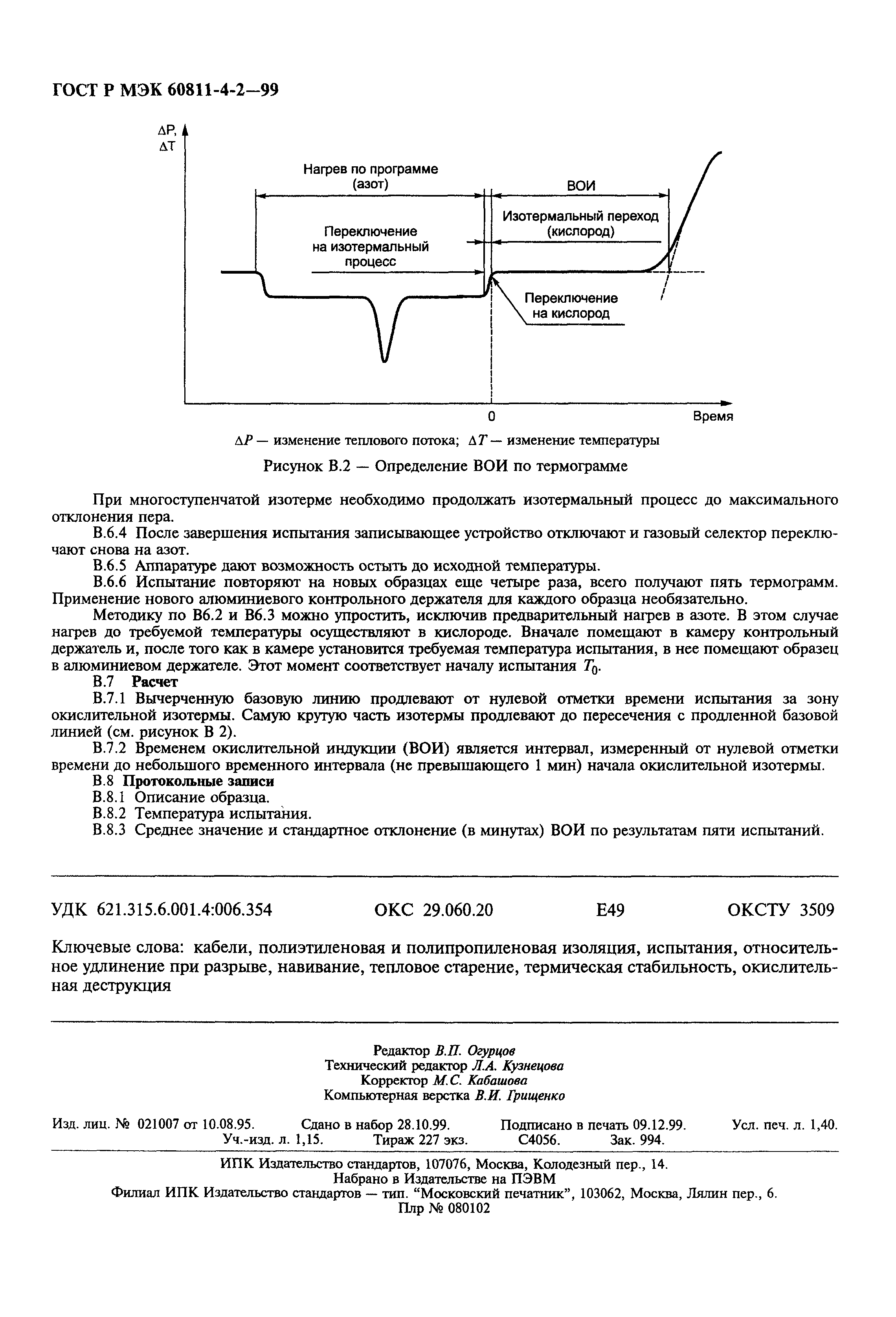

Оглавление:	1 Общие положения    1.1 Область распространения    1.2 Нормативные ссылки 2 Условия испытаний 3 Область применения 4 Определения 5 Типовые и другие испытания 6 Предварительное кондиционирование 7 Медианное значение 8 Относительное удлинение при разрыве после кондиционирования    8.1 Общие положения    8.2 Проведение кондиционирования    8.3 Испытательное оборудование    8.4 Отбор и подготовка образцов    8.5 Определение относительного удлинения при разрыве после кондиционирования    8.6 Обработка результатов 9 Испытание навиванием после кондиционирования    9.1 Общие положения    9.2 Проведение испытания    9.3 Оценка результатов 10 Испытание навиванием после теплового старения на воздухе    10.1 Общие положения    10.2 Испытательное оборудование    10.3 Отбор образцов    10.4 Проведение старения    10.5 Проведение испытания    10.6 Оценка результатов 11 Увеличение массы изоляции    11.1 Общие положения    11.2 Отбор образцов    11.3 Проведение испытания    11.4 Расчет Приложение А Испытание на длительную термическую стабильность Приложение В Испытание полиолефиновой изоляции на окислительную деструкцию при каталитическом воздействии меди

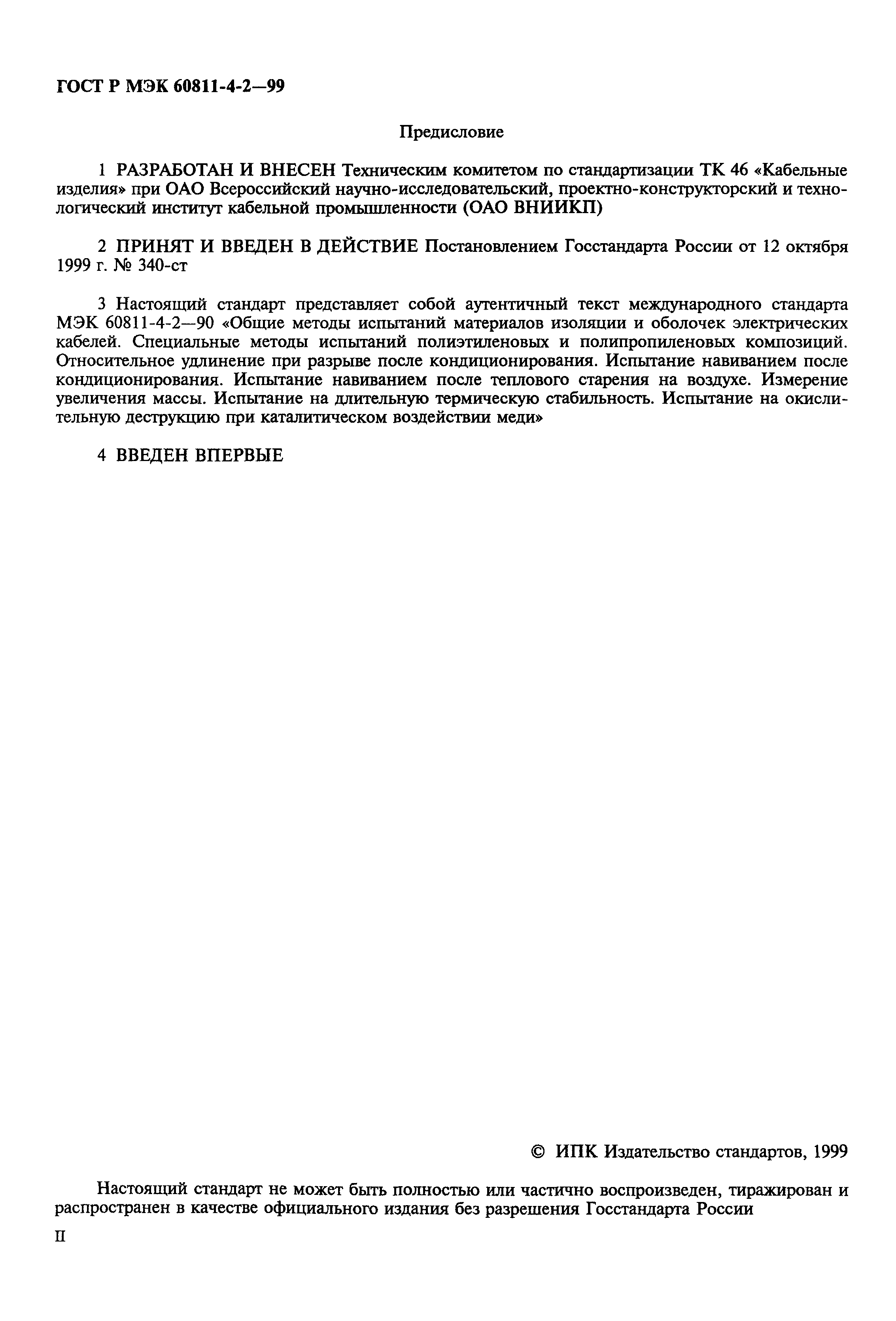

Разработан:	ТК 46 Кабельные изделия ОАО ВНИИКП
Утверждён:	12.10.1999 Госстандарт России (Russian Federation Gosstandart 340-ст)
Издан:	ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели Экология ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели
Чем заменён:	ГОСТ Р МЭК 60811-4-2-2006 «Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди»
Нормативные ссылки:	ГОСТ 12175-90 «Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку» ГОСТ Р МЭК 60811-4-1-99 «Специальные методы испытаний полиэтиленовых и полипропиленовых композиций изоляции и оболочек электрических кабелей. Стойкость к растрескиванию под напряжением в условиях окружающей среды. Испытание навиванием после теплового старения на воздухе. Определе» ГОСТ Р МЭК 811-5-1-95 «Специальные методы испытаний герметизирующих составов электрических кабелей. Температура колебания. Масловыделение. Хрупкость при низкой температуре. Общее кислотное число. Отсутствие коррозионно-активных компонентов. Диэлектрическая проницаемость при 23 град. Цельсия. Удельное электрическое сопротивление при 23 и 100 град. Цельсия»
