ГОСТ Р 50345-92

Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения

Обозначение:	ГОСТ Р 50345-92
Обозначение англ:	GOST R 50345-92
Статус:	заменен
Название рус.:	Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения
Название англ.:	Circuit-breakers for overcurrent protection for household and similar installations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2001
Область применения:	Стандарт распространяется на воздушные автоматические выключатели переменного тока для работы при частоте 50 или 60 Гц с номинальным напряжением (между фазами) не более 440 В, номинальным током не более 125 А и номинальной отключающей способностью не более 25000 А.

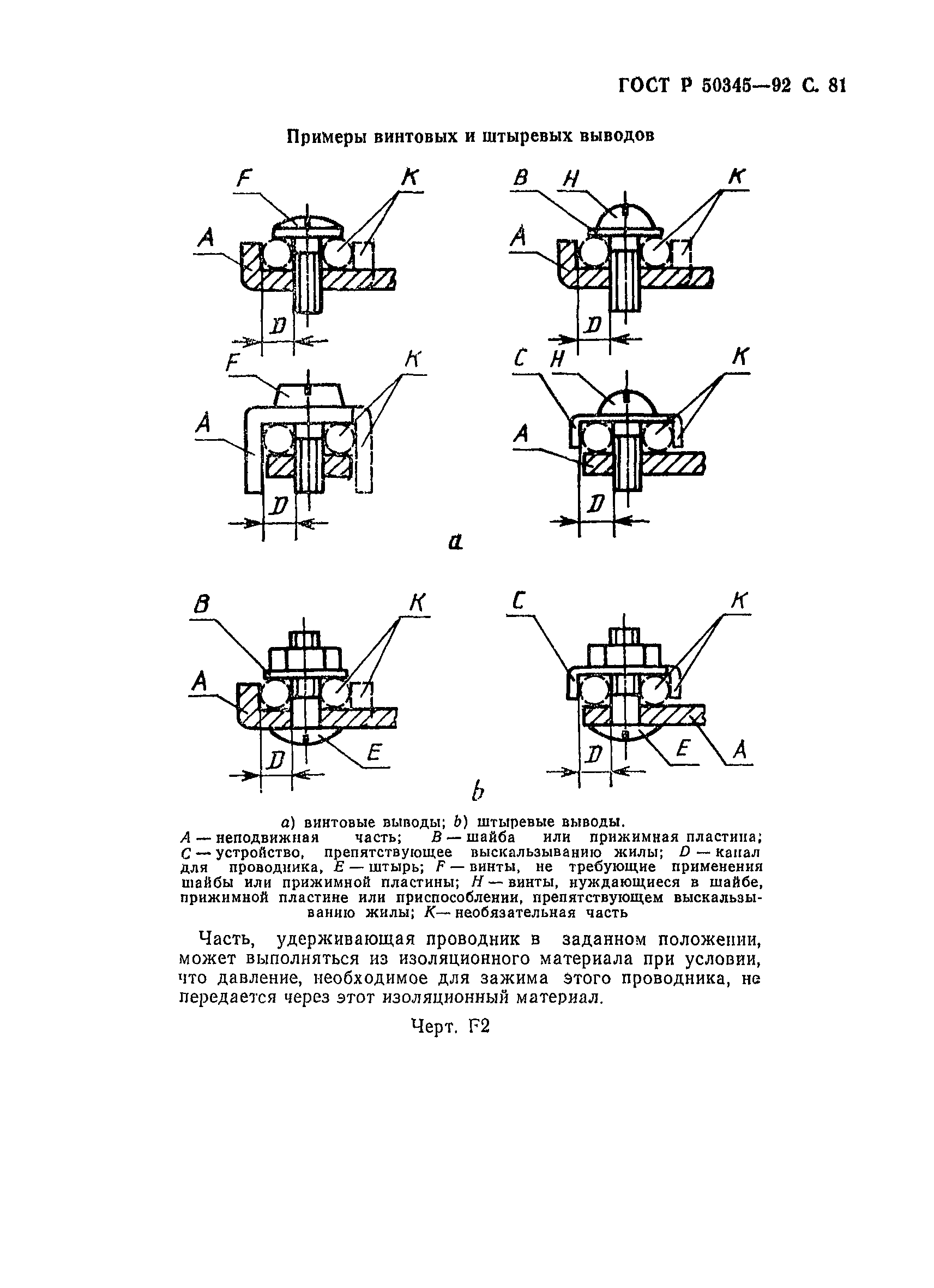

Оглавление:	1. Общие положения 2. Определения 3. Классификация 4. Характеристики автоматических выключателей 5. Маркировка и другая информация об изделии 6. Нормальные условия эксплуатации 7. Требования к конструкции и работоспособности 8. Испытания Чертежи Приложение А. Определение коэффициента мощности при коротком замыкании Приложение В. Определение воздушных зазоров и расстояний утечки Приложение С. Циклы испытаний и число образцов, подлежащих испытанию с целью сертификации Приложение D. Координация автоматических выключателей с автономными плавкими предохранителями, включенными в ту же цепь Приложение F. Примеры выводов Приложение G. Соответствие между размерами медных проводников в системах ISO и AWG Приложение К. Дополнительные требования. Отражающие потребности народного хозяйства и учитывающие требования государственных стандартов на электротехнические изделия Информационные данные
Разработан:	ТК 331 Коммутационная аппаратура и аппаратура управления
Утверждён:	14.10.1992 Госстандарт России (Russian Federation Gosstandart 1366)
Издан:	Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Аппаратура управления для электрических силовых систем Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках Экология ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Аппаратура управления для электрических силовых систем Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках
Чем заменён:	ГОСТ Р 50345-99 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред» ГОСТ 24683-81 «Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред» ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой» ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 1494-77 «Электротехника. Буквенные обозначения основных величин» ГОСТ 15543-70 «Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 2.767-89 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 25874-83 «Аппаратура радиоэлектронная, электронная и электротехническая. Условные функциональные обозначения» ГОСТ 26413.0-85 «Провода и шнуры соединительные силовые. Общие технические условия» ГОСТ 29322-92 «Стандартные напряжения»
