ГОСТ Р 50030.1-92

Низковольтная аппаратура распределения и управления. Часть 1. Общие требования

Обозначение:	ГОСТ Р 50030.1-92
Обозначение англ:	GOST R 50030.1-92
Статус:	заменен
Название рус.:	Низковольтная аппаратура распределения и управления. Часть 1. Общие требования
Название англ.:	Low-voltage switchgear and controlgear. Part 1. General rules
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Стандарт распространяется на низковольтные аппараты распределения и управления, предназначенные для эксплуатации в электрических цепях с номинальным напряжением до 1000 В переменного тока или 1500 В постоянного тока. Стандарт распространяется на вновь разрабатываемую аппаратуру, а также аппаратуру, подлежащую сертификации.

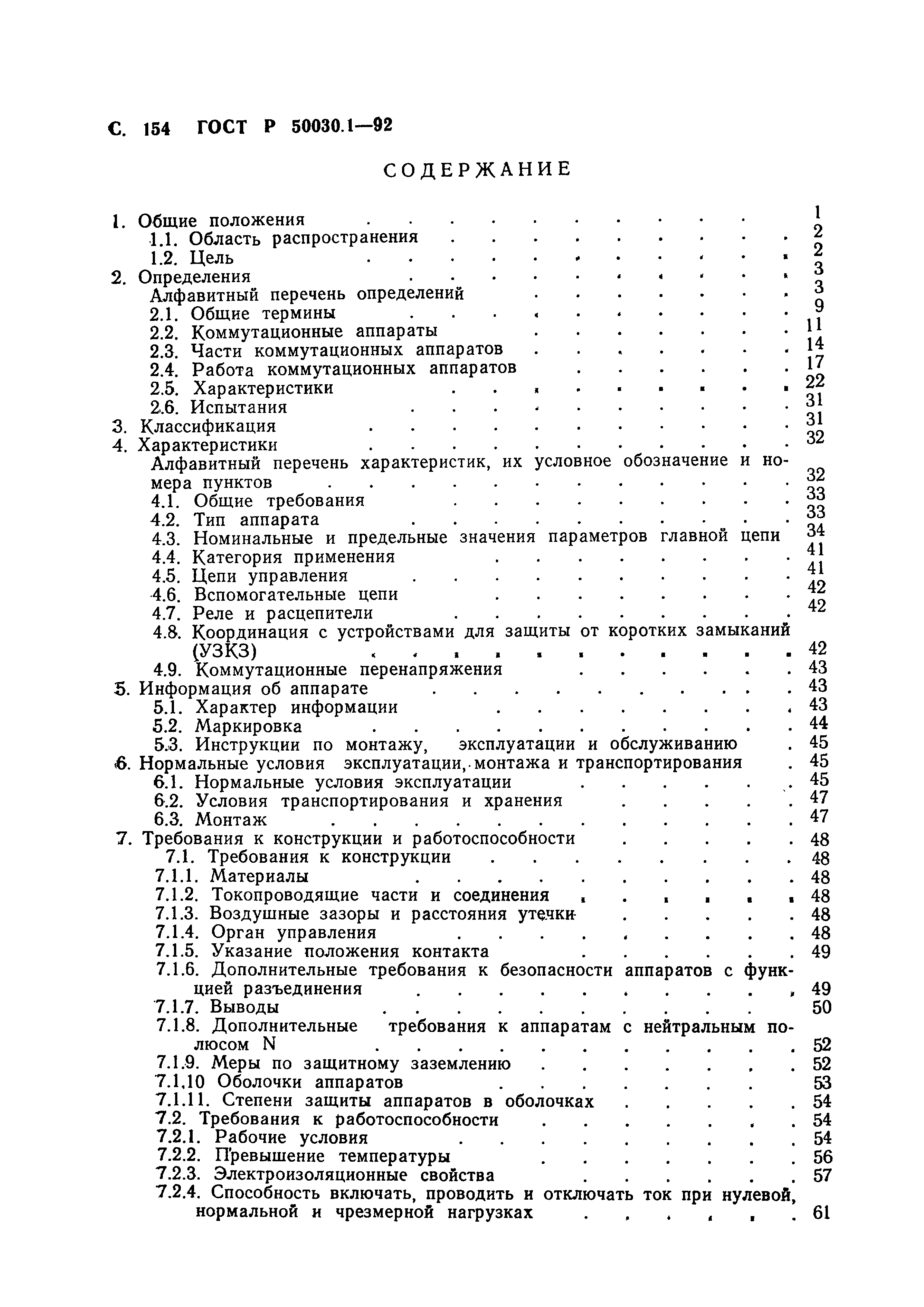

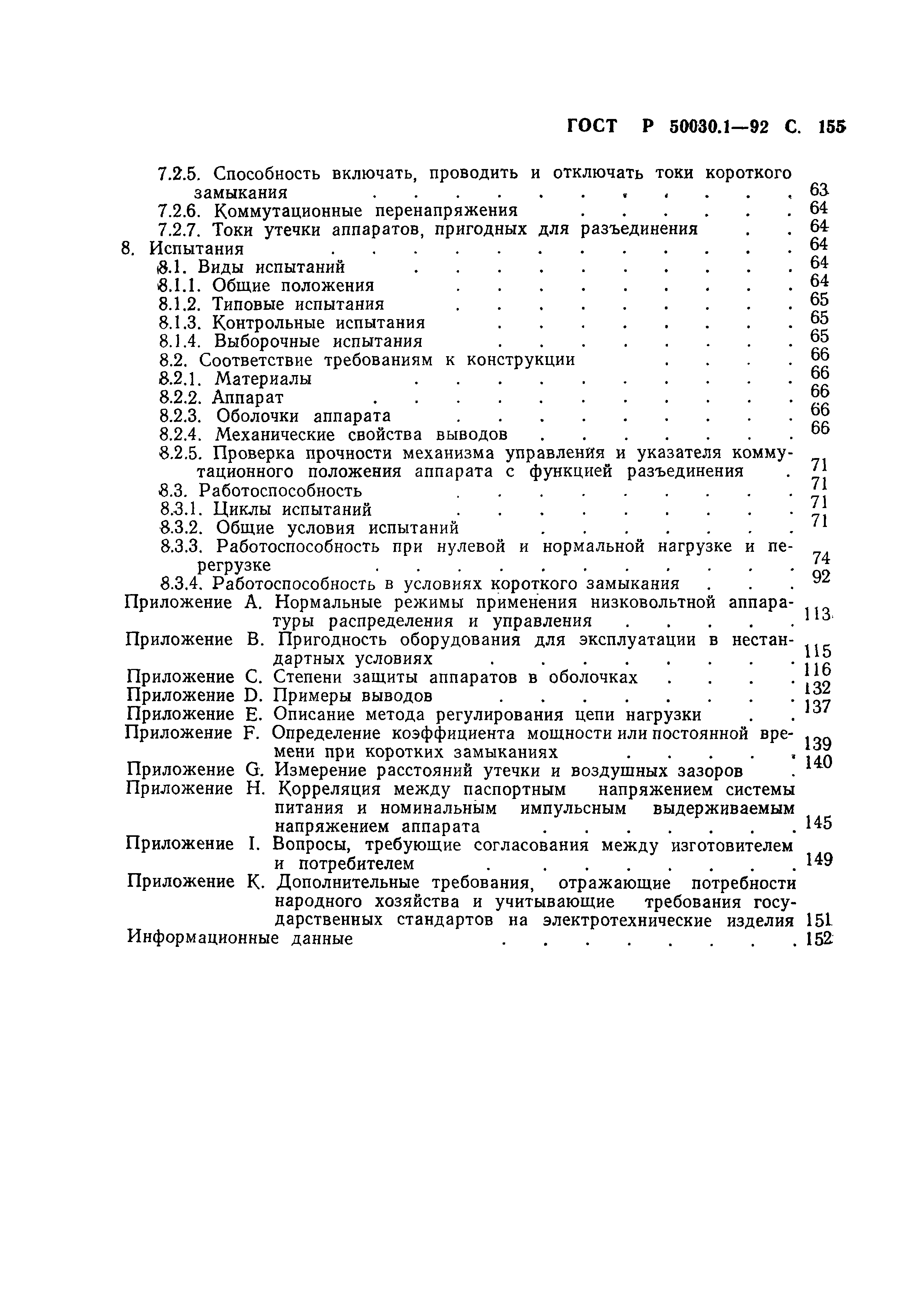

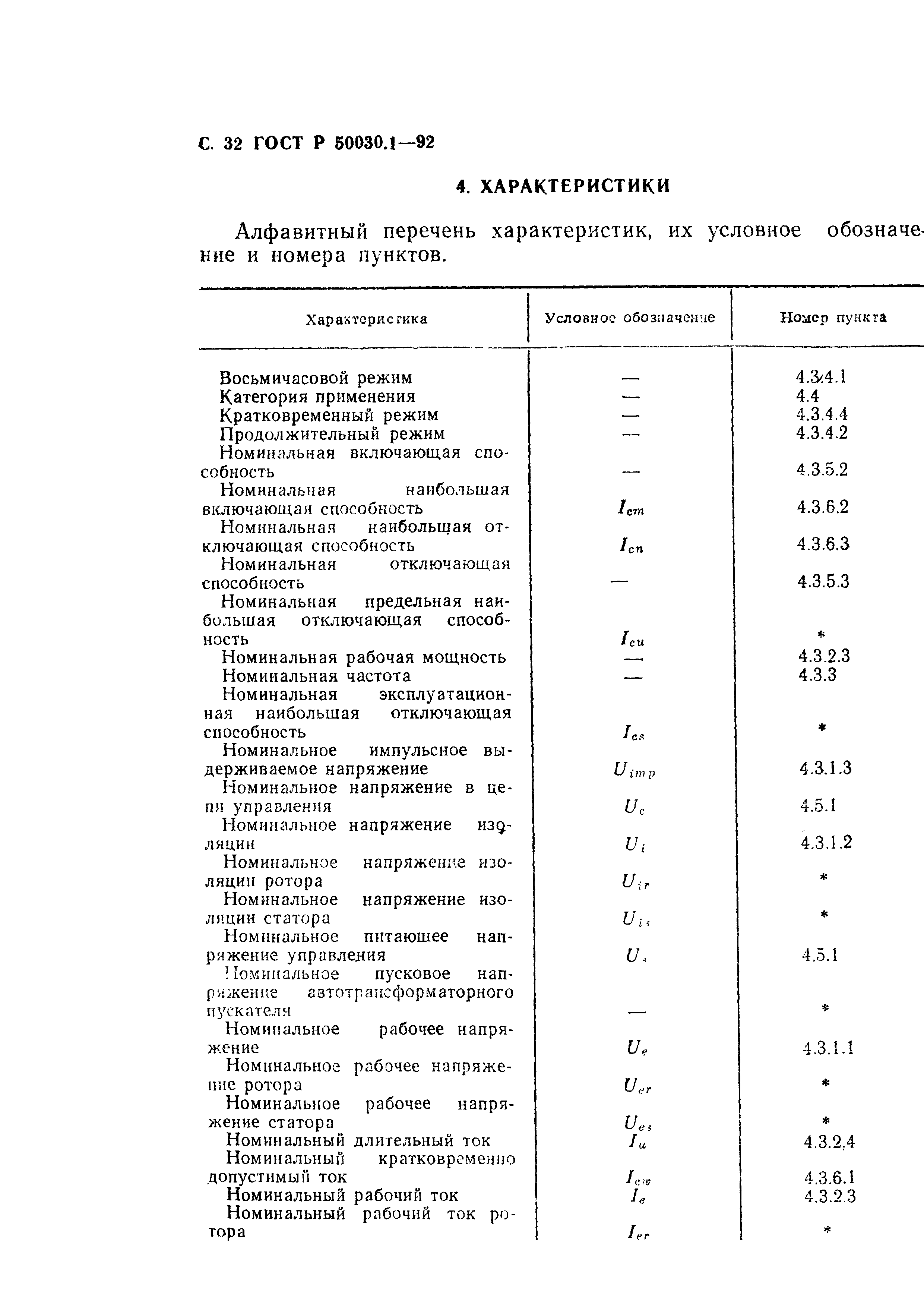

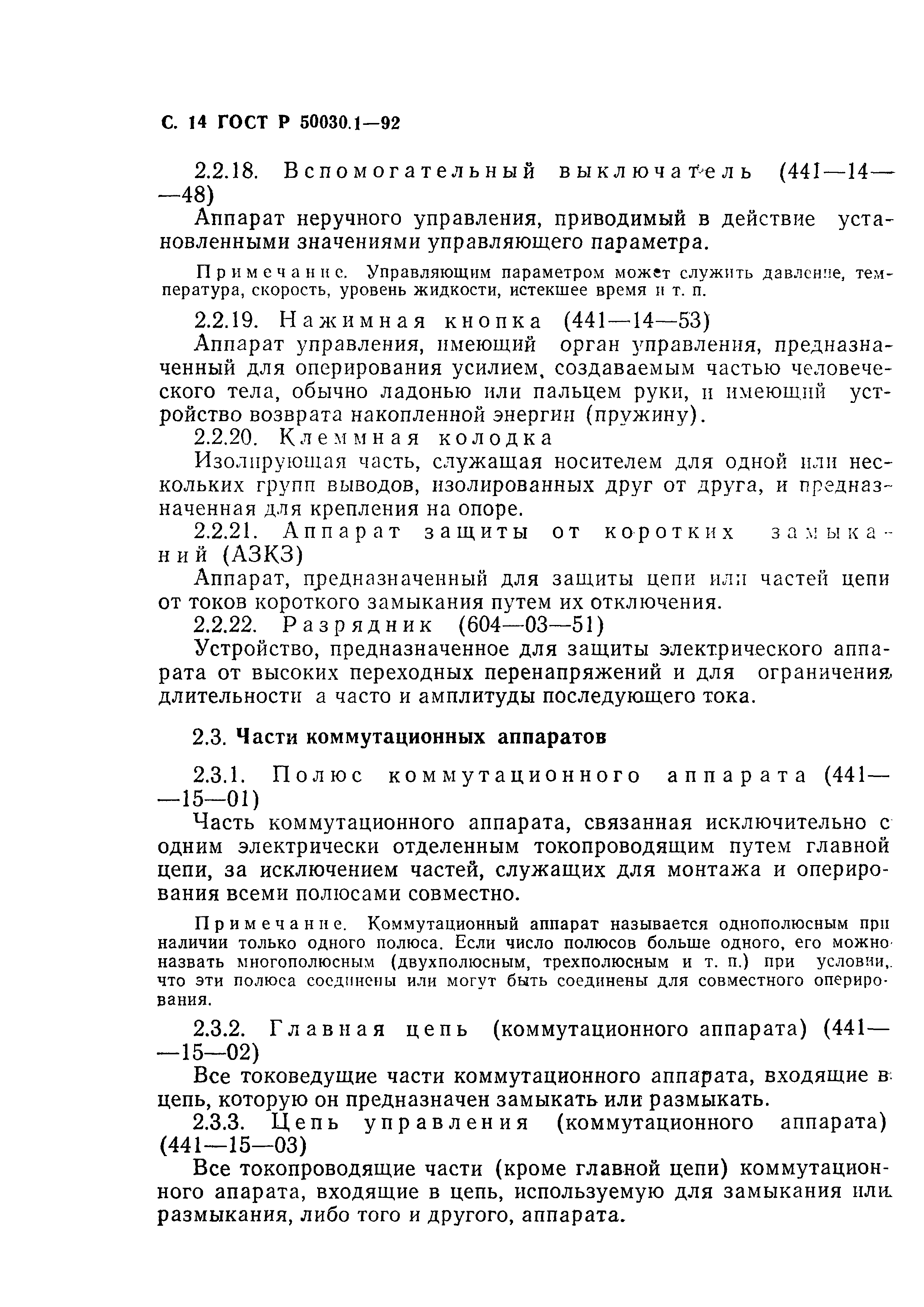

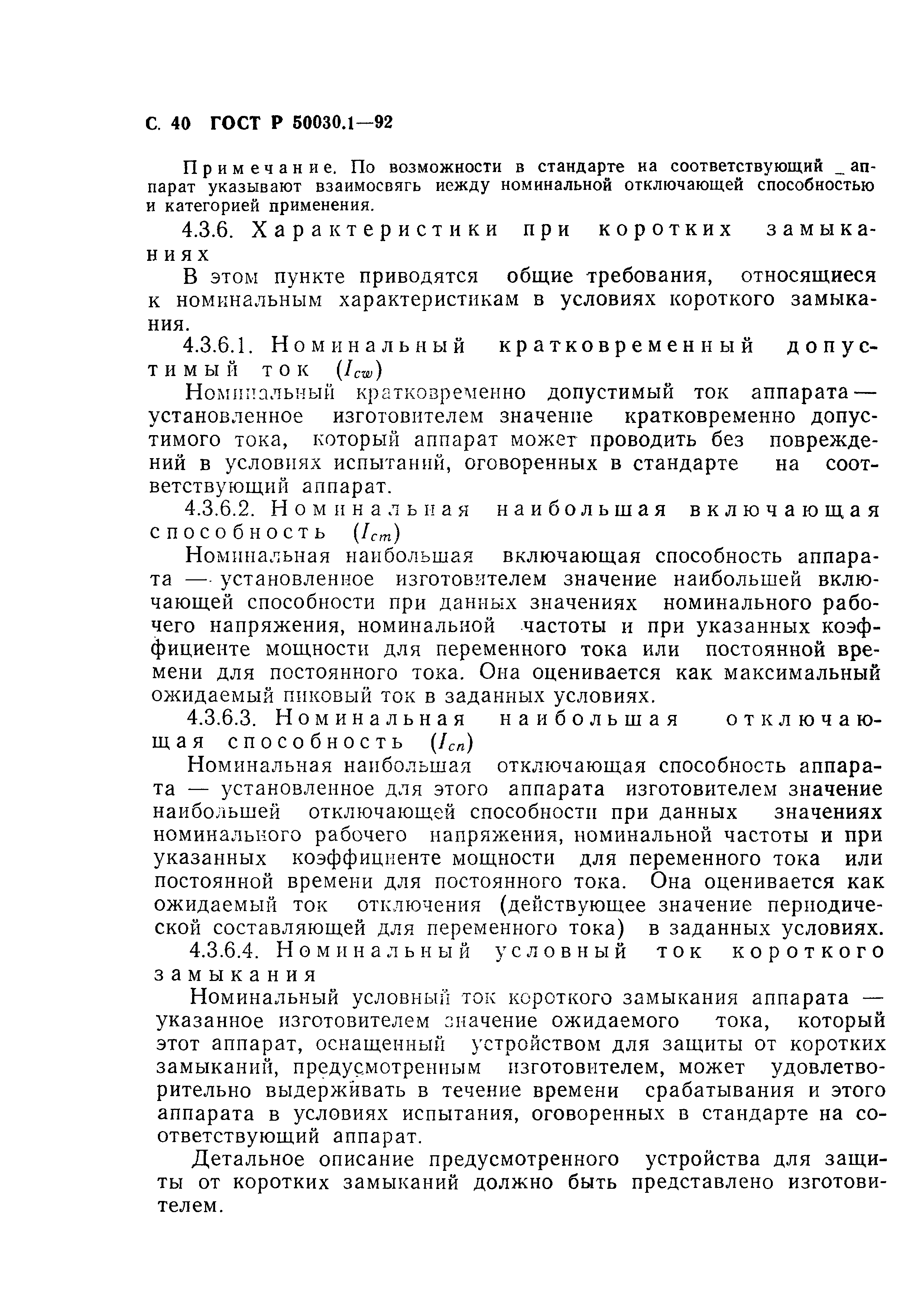

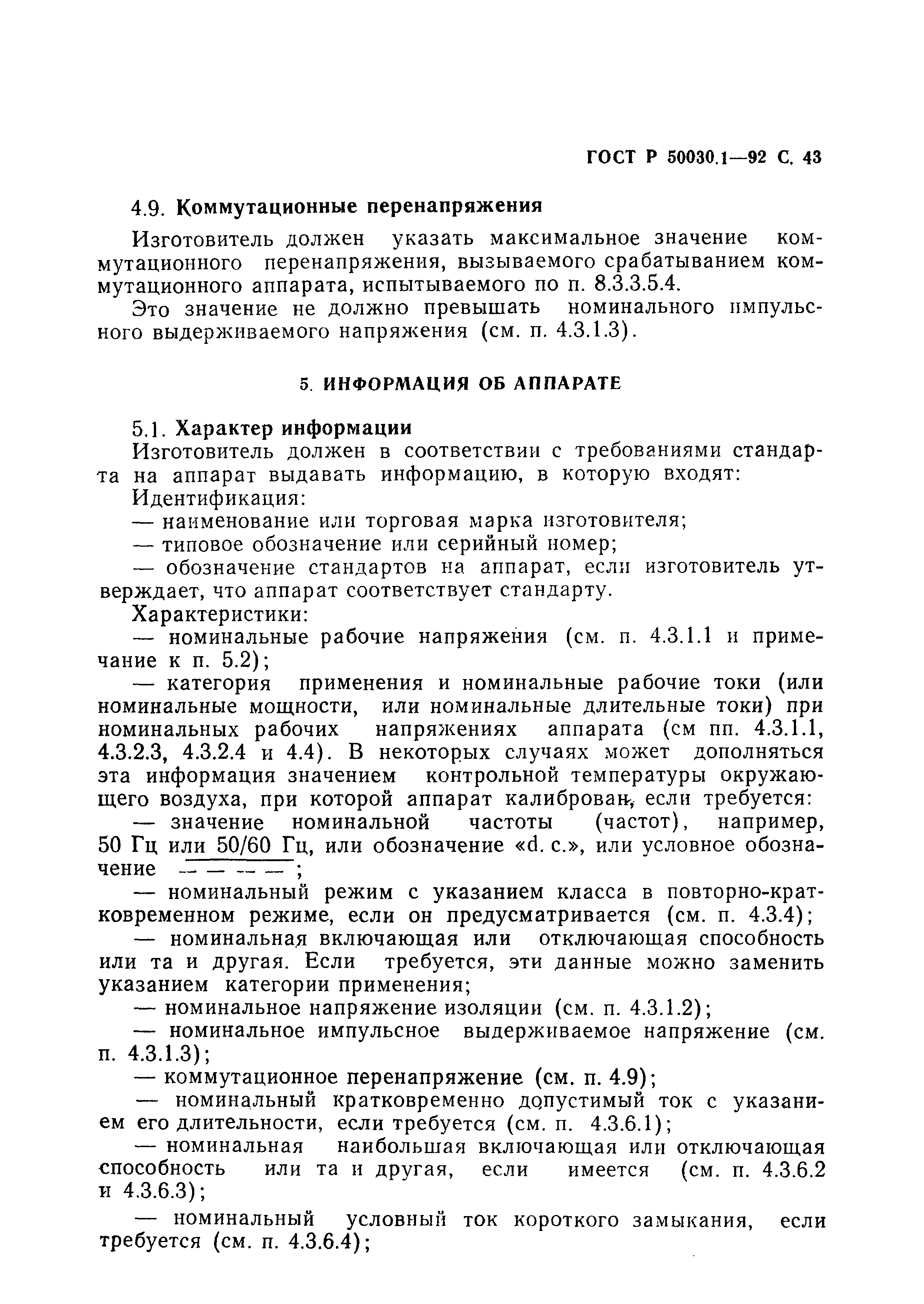

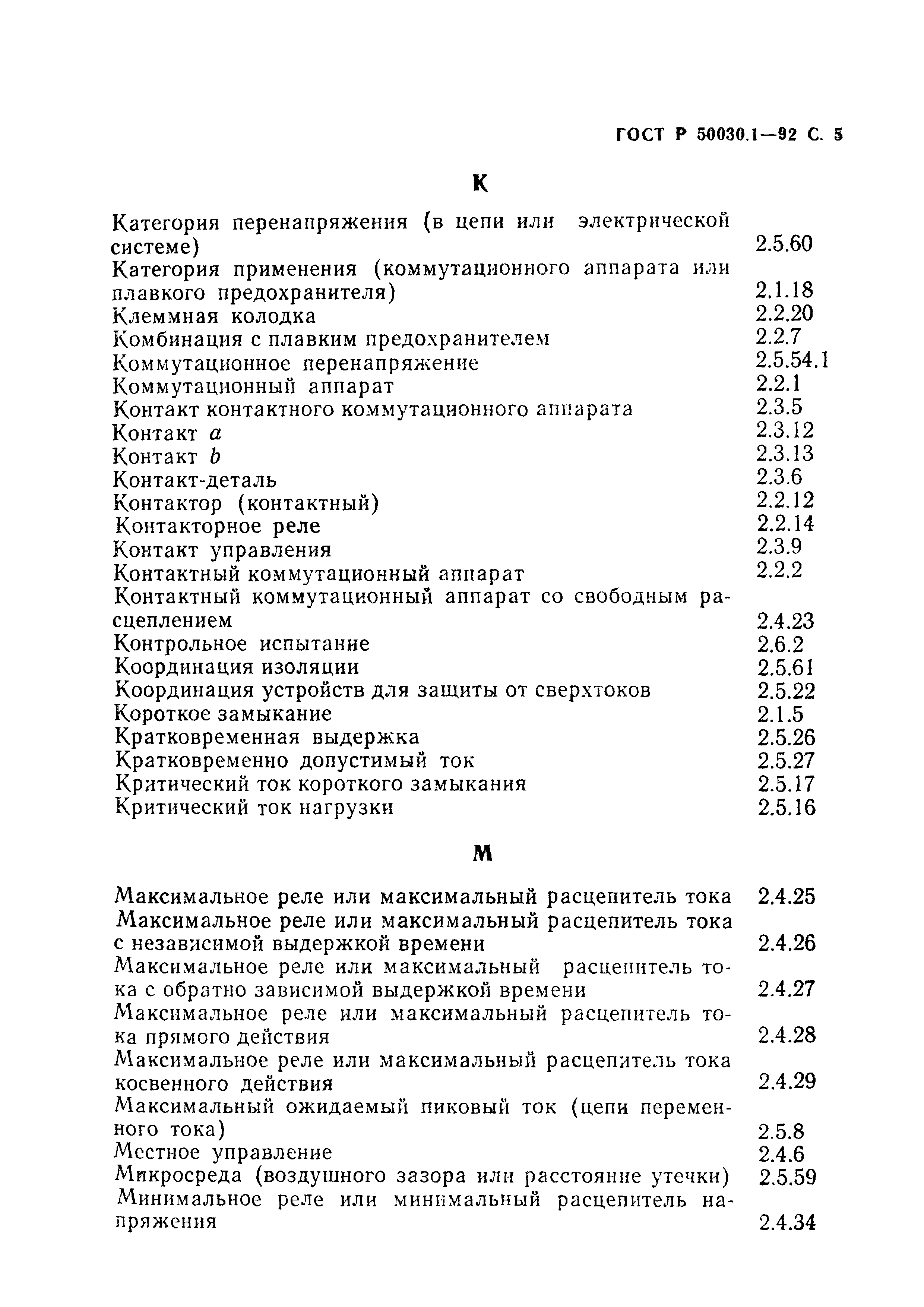

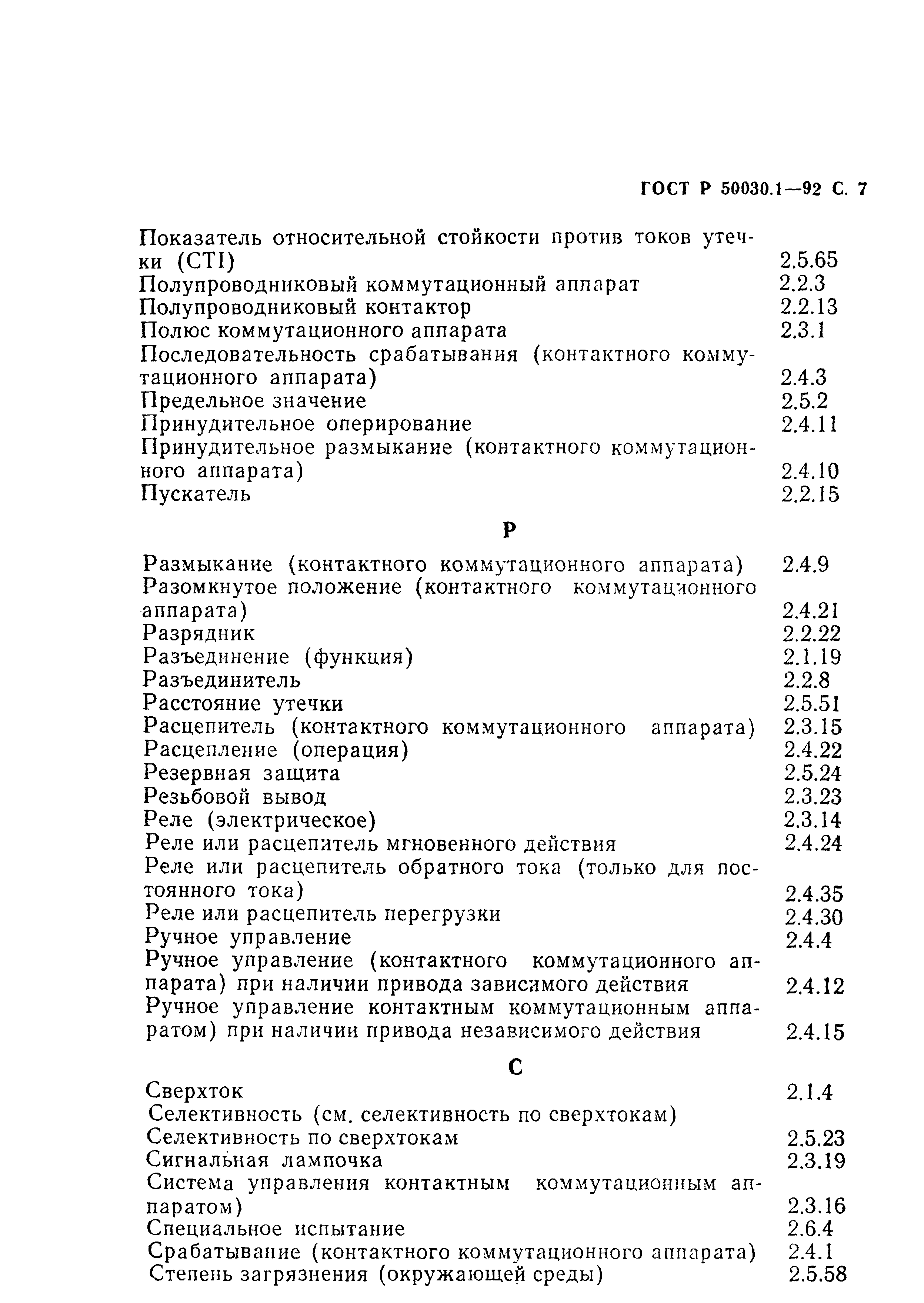

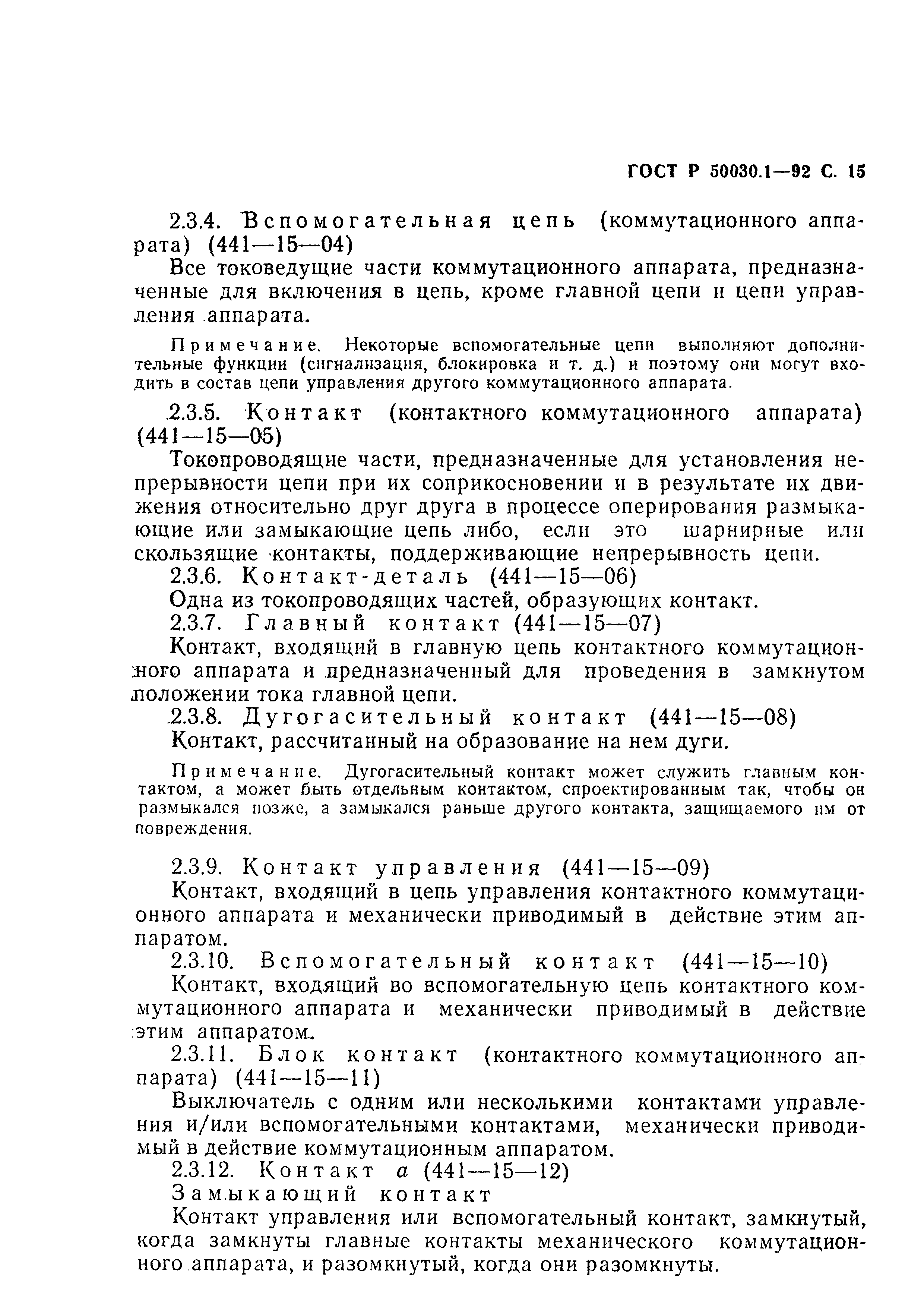

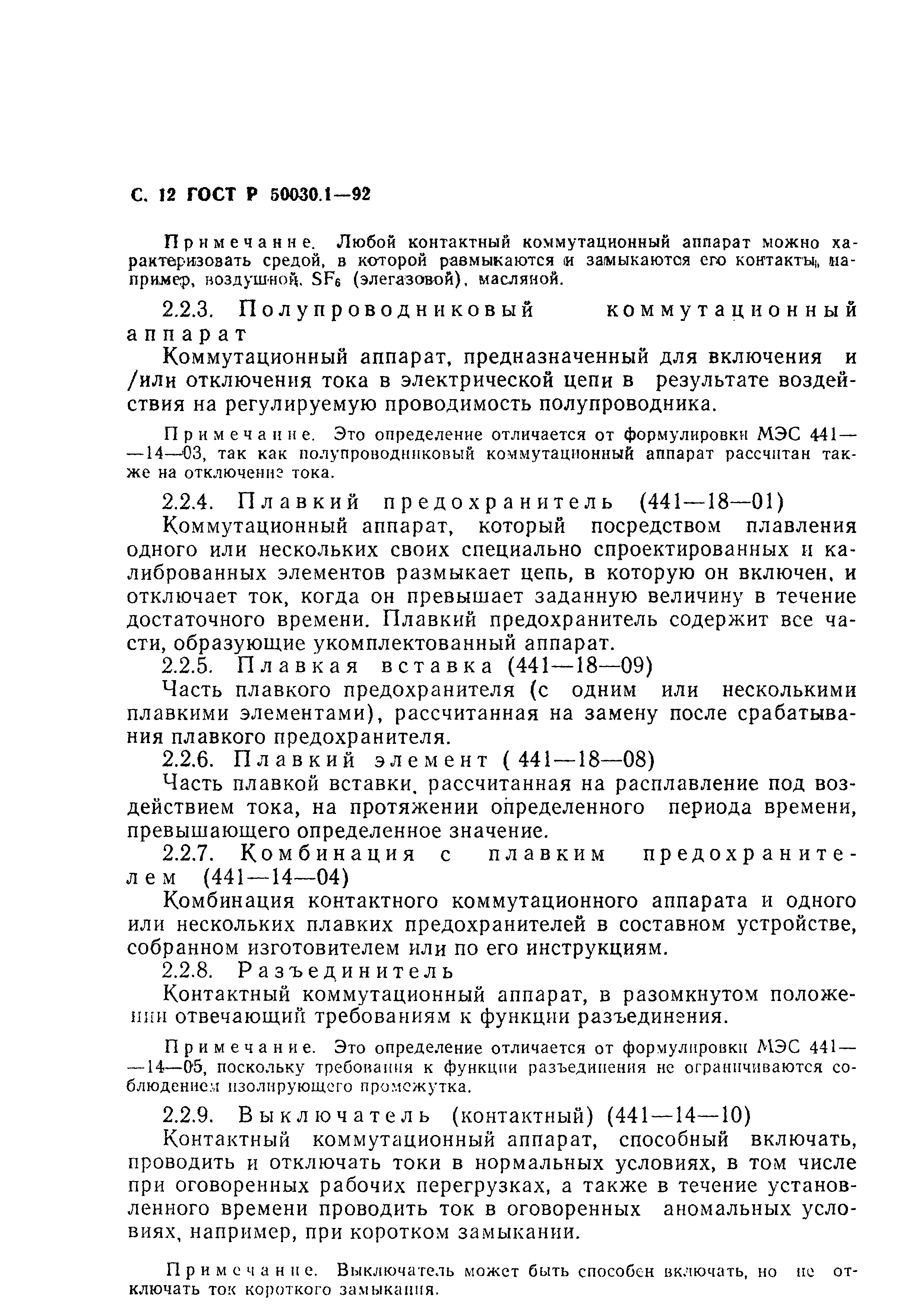

Оглавление:	1. Общие положения    1.1. Область распространения    1.2. Цель 2. Определения    Алфавитный перечень определений    2.1. Общие термины    2.2. Коммутационные аппараты    2.3. Части коммутационных аппаратов    2.4. Работа коммутационных аппаратов    2.5. Характеристики    2.6. Испытания 3. Классификация 4. Характеристики Алфавитный перечень характеристик, их условное обозначение и номера пунктов    4.1. Общие требования    4.2. Тип аппарата    4.3. Номинальные и предельные значения параметров главной цепи    4.4. Категория применения    4.5. Цепи управления    4.6. Вспомогательные цепи    4.7. Реле и расцепители    4.8. Координация с устройствами для защиты от коротких замыканий (УЗКЗ)    4.9. Коммутационные перенапряжения 5. Информация об аппарате    5.1. Характер информации    5.2. Маркировка    5. 3. Инструкции по монтажу, эксплуатации и обслуживанию 6. Нормальные условия эксплуатации, монтажа и транспортирования    6.1. Нормальные условия эксплуатации    6.2. Условия транспортирования и хранения    6.3. Монтаж 7. Требования к конструкции и работоспособности    7.1. Требования к конструкции       7.1.1. Материалы       7.1.2. Токопроводящие части и соединения       7.1.3. Воздушные зазоры и расстояния утечки       7.1.4. Орган управления       7.1.5. Указание положения контакта       7.1.6. Дополнительные требования к безопасности аппаратов с функцией разъединения       7.1.7. Выводы       7.1.8. Дополнительные требования к аппаратам с нейтральным полюсом N       7.1.9. Меры по защитному заземлению       7.1.10 Оболочки аппаратов       7.1.11. Степени защиты аппаратов в оболочках    7.2. Требования к работоспособности       7.2.1. Рабочие условия       7.2.2. Превышение температуры       7.2.3. Электроизоляционные свойства       7.2.4. Способность включать, проводить и отключать ток при нулевой, нормальной и чрезмерной нагрузках       7.2.5. Способность включать, проводить и отключать токи короткого замыкания       7.2.6. Коммутационные перенапряжения       7.2.7. Токи утечки аппаратов, пригодных для разъединения 8. Испытания    8.1. Виды испытаний       8.1.1. Общин положения       8.1.2. Типовые испытания       8.1.3. Контрольные испытания       8.1.4. Выборочные испытания    8.2. Соответствие требования к конструкции       8.2.1. Материалы       8.2.2. Аппарат       8.2.3. Оболочки аппарата       8.2.4. Механические свойства выводов       8.2.5. Проверка прочности механизма управления и указателя коммутационного положения аппарата с функцией разъединения    8.3. Работоспособность       8.3.1. Циклы испытаний       8.3.2. Общие условия испытаний       8.3.3. Работоспособность при нулевой и нормальной нагрузке и перегрузке       8.3.4. Работоспособность в условиях короткого замыкания Приложение А. Нормальные режимы применения низковольтной аппаратуры распределения и управления Приложение В. Пригодность оборудования для эксплуатации в нестандартных условиях Приложение С. Степени защиты аппаратов в оболочках Приложение D. Примеры вызовов Приложение Е. Описание метода регулирования цепи нагрузки Приложение F. Определение коэффициента мощности или постоянной времени при коротких замыканиях Приложение G. Измерение расстояний утечки и воздушных зазоров Приложение Н. Корреляция между паспортным напряжением системы питания и номинальным импульсным выдерживаемым напряжением аппарата Приложение I. Вопросы, требующие согласования между изготовителем и потребителем Приложение К. дополнительные требования, отражающие потребности народного хозяйства и учитывающие требования государственных стандартов на электротехнические изделия Информационные данные
Разработан:	ТК 331 Коммутационная аппаратура и аппаратура управления
Утверждён:	21.07.1992 Госстандарт России (Russian Federation Gosstandart 744)
Издан:	Издательство стандартов (1992 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления
Чем заменён:	ГОСТ Р 50030.1-2000 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования и методы испытаний.»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред» ГОСТ 28668-90 «Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично» ГОСТ 24683-81 «Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред» ГОСТ 27710-88 «Материалы электроизоляционные. Общие требования к методу испытания на нагревостойкость» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования» ГОСТ 16357-83 «Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия» ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17242-86 «Предохранители плавкие силовые низковольтные. Общие технические условия» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 2.767-89 «Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Реле защиты» ГОСТ 21991-89 «Оборудование электротехническое. Аппараты электрические. Направление движения органов управления» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 29149-91 «Цвета световой сигнализации и кнопок»
