Скачать ГОСТ 9305-93 Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные. Технические условия

Дата актуализации: 10.08.2017

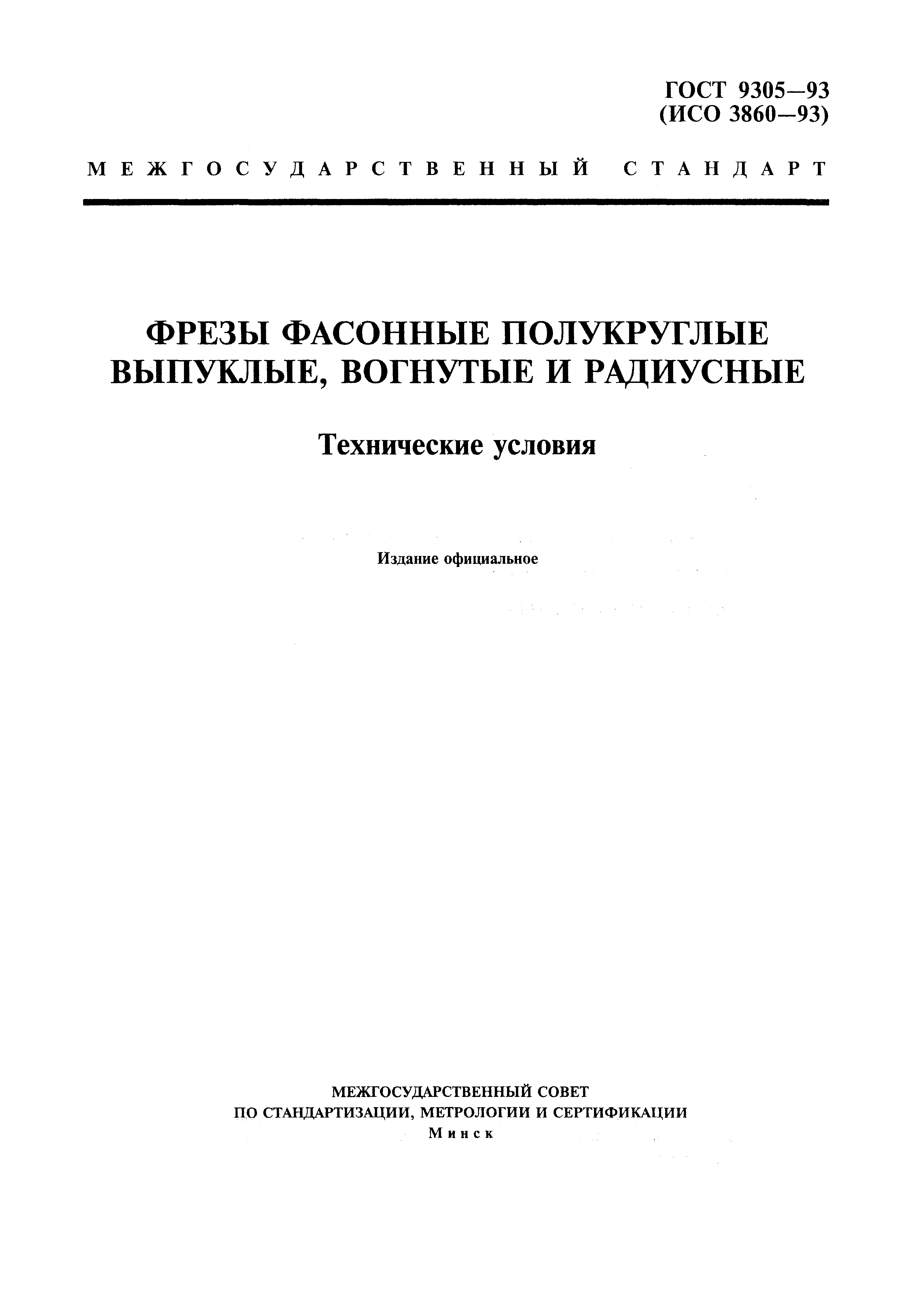

ГОСТ 9305-93

Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные. Технические условия

Обозначение:	ГОСТ 9305-93
Обозначение англ:	GOST 9305-93
Статус:	заменен
Название рус.:	Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные. Технические условия
Название англ.:	Profile convex, concave milling and corner rounding g cutters. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016

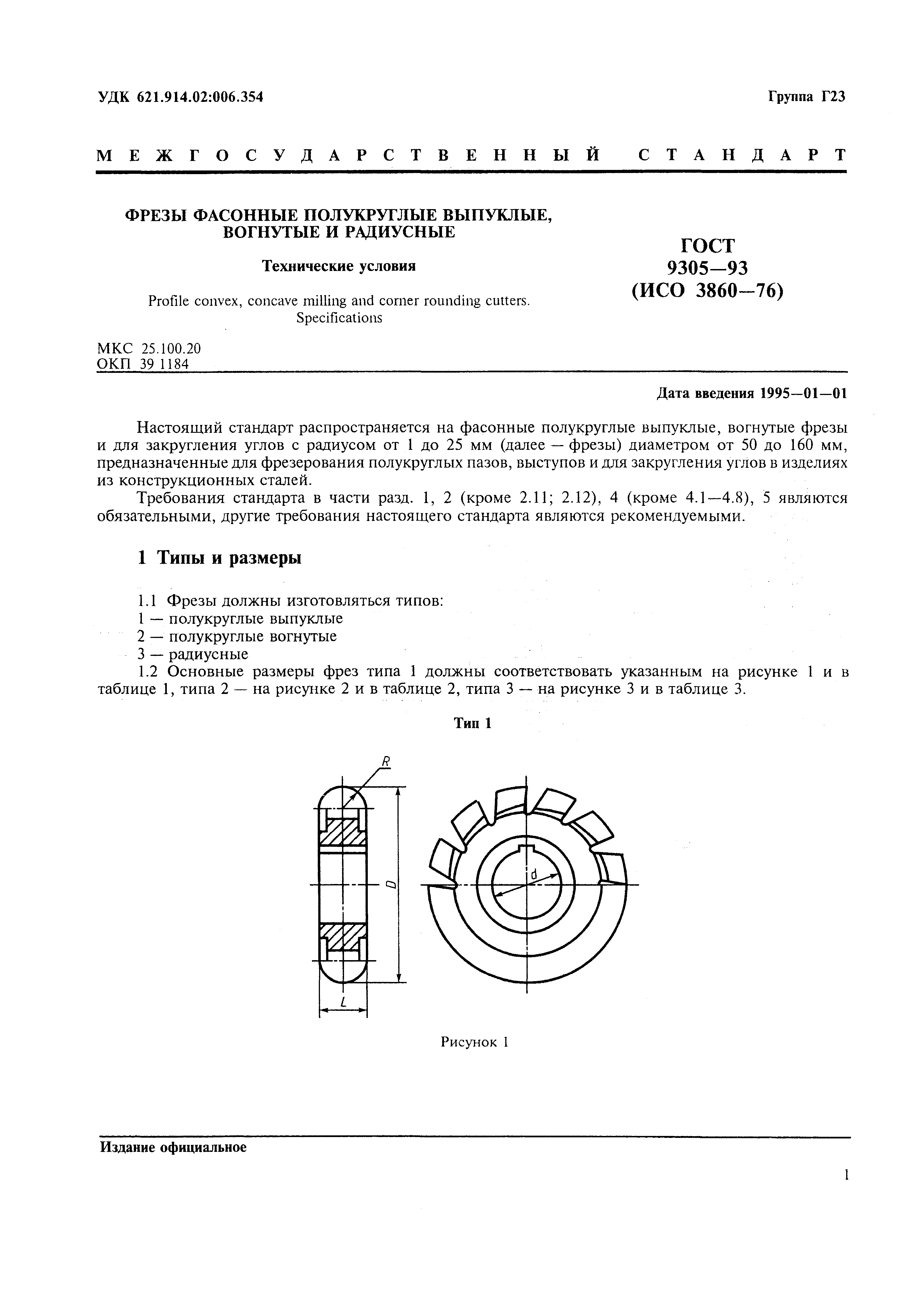

Область применения:	Стандарт распространяется на фасонные полукруглые выпуклые, вогнутые фрезы и для закругления углов с радиусом от 1 до 25 мм диаметром от 50 до 160 мм, предназначеные для фрезерования полукруглых пазов, выступов и для закругления угов в изделиях из конструкционных сталей.

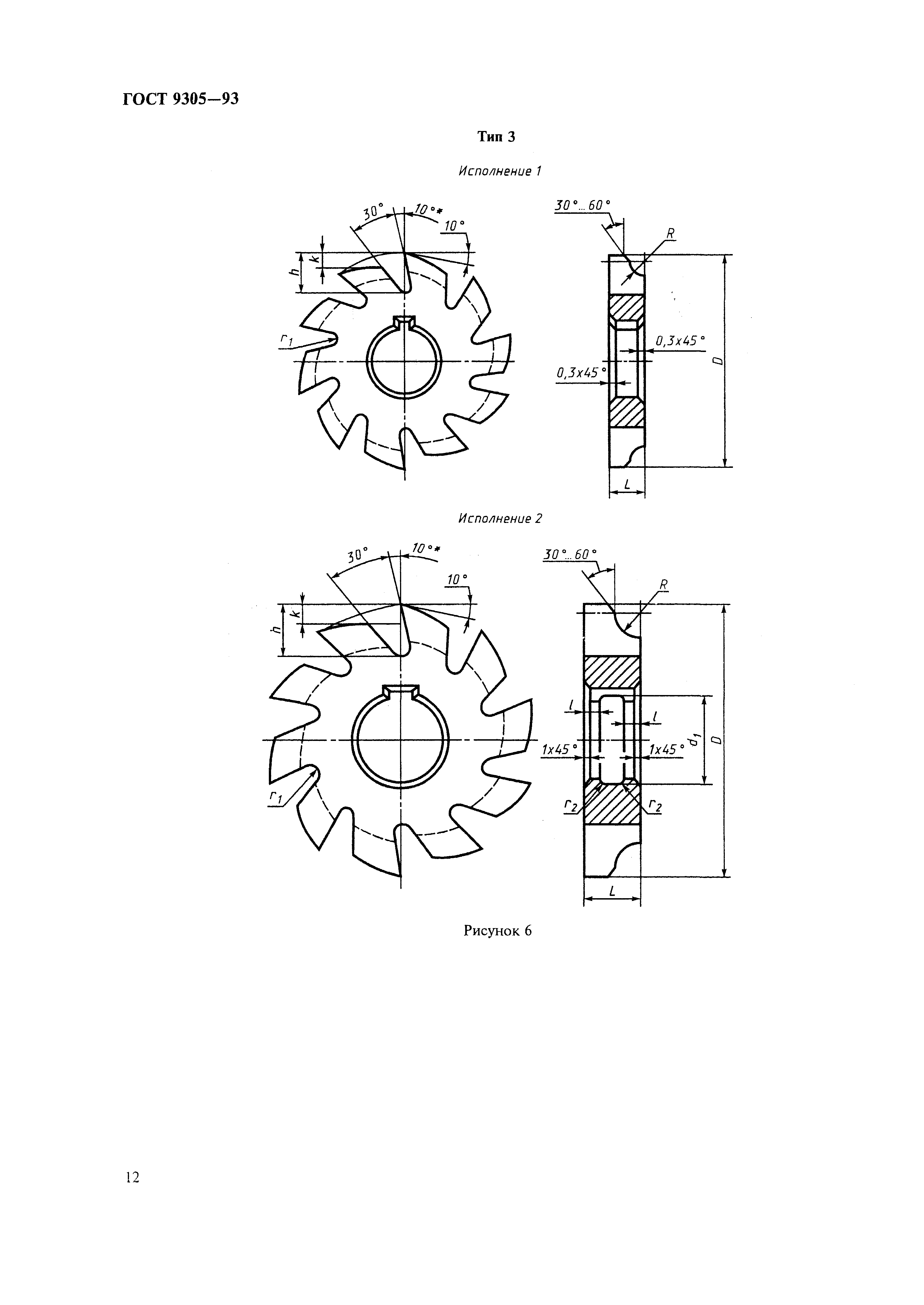

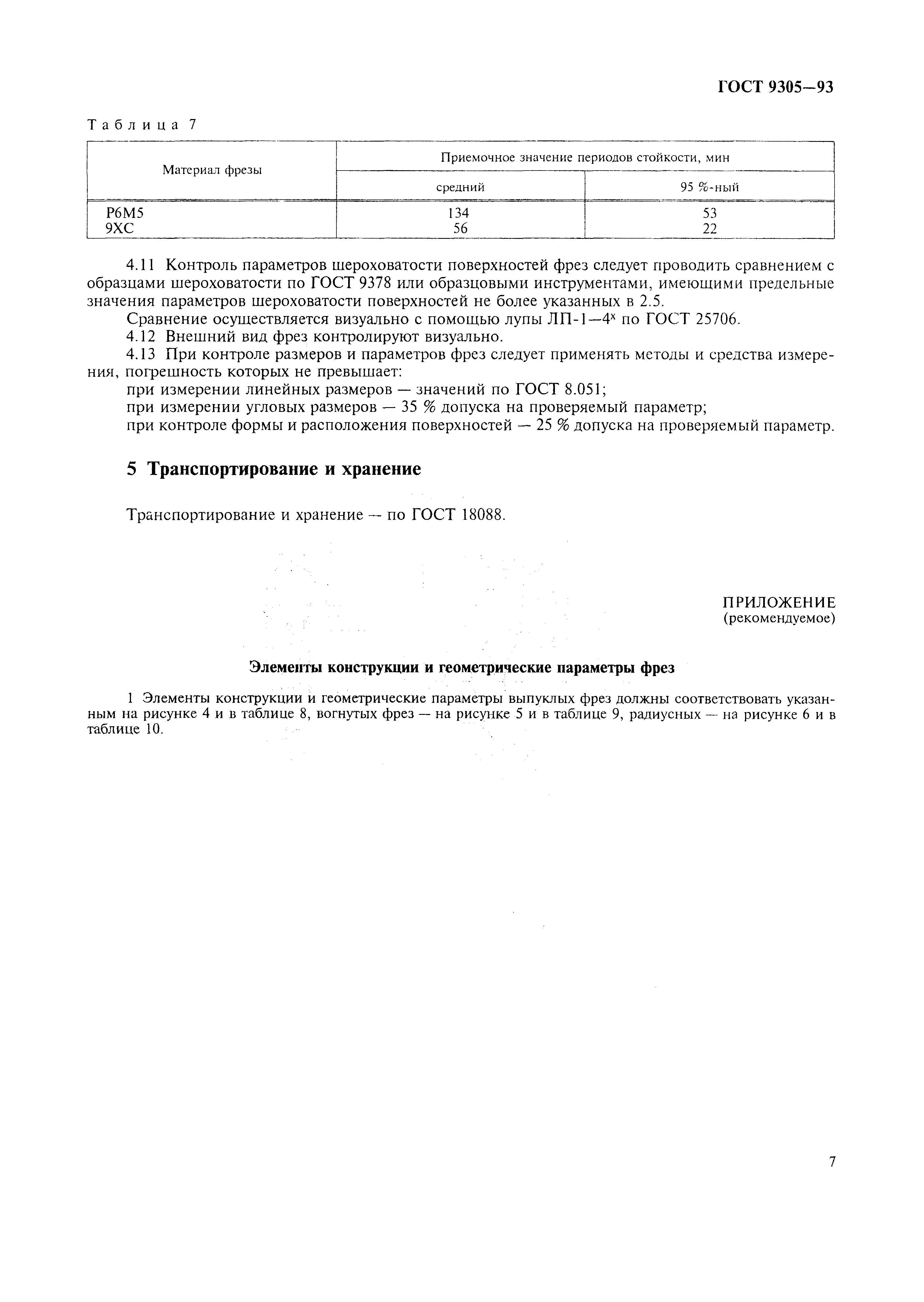

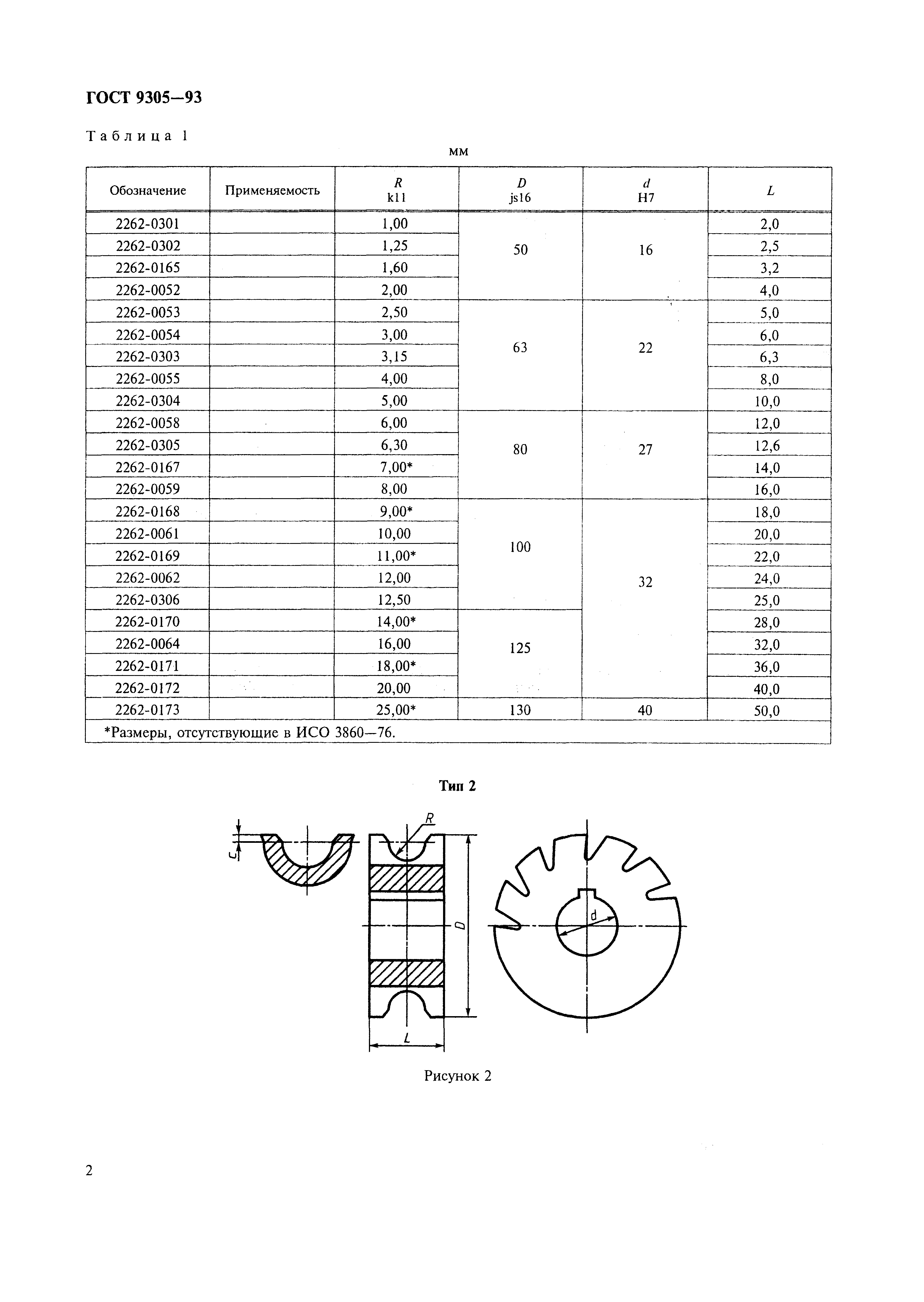

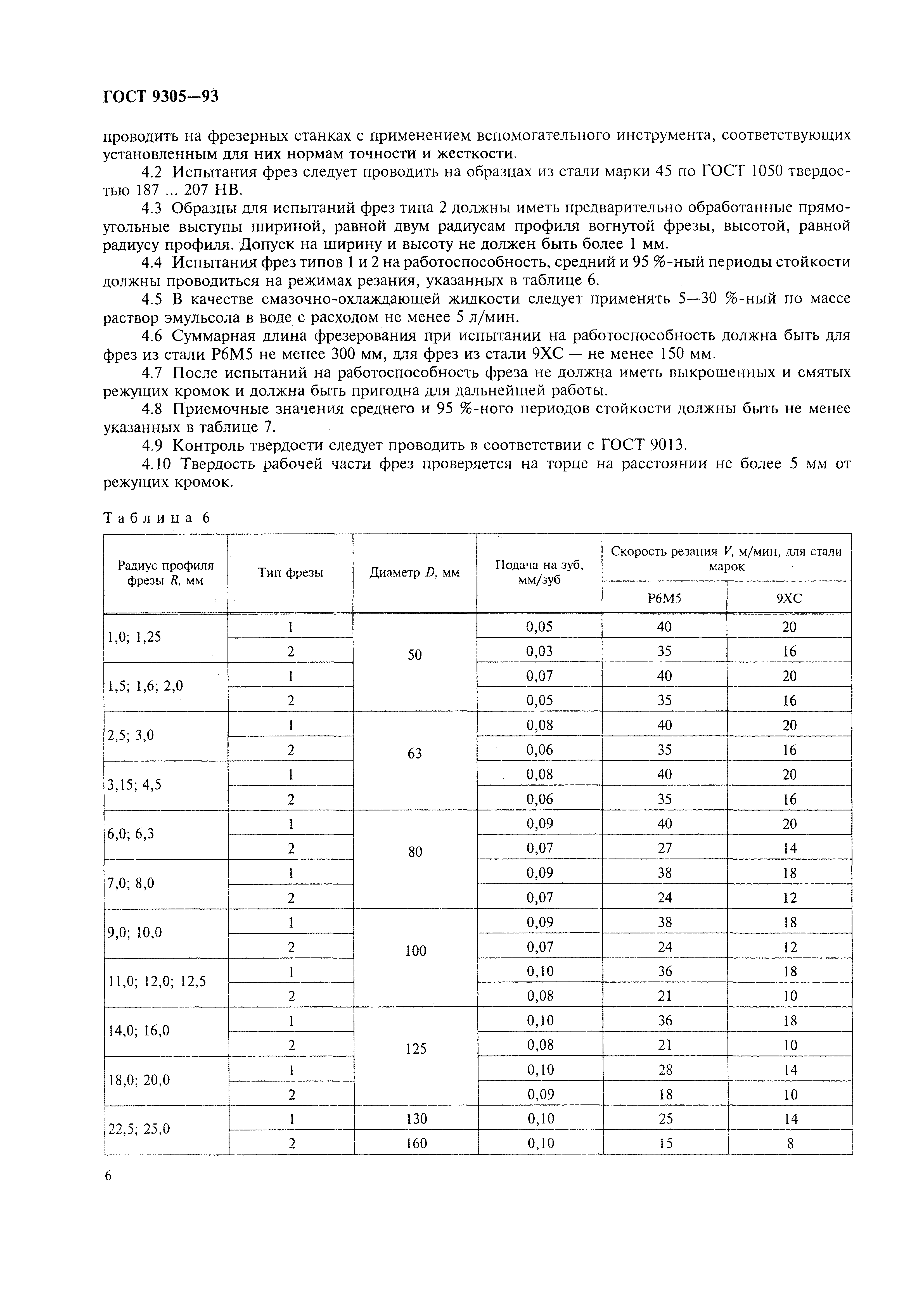

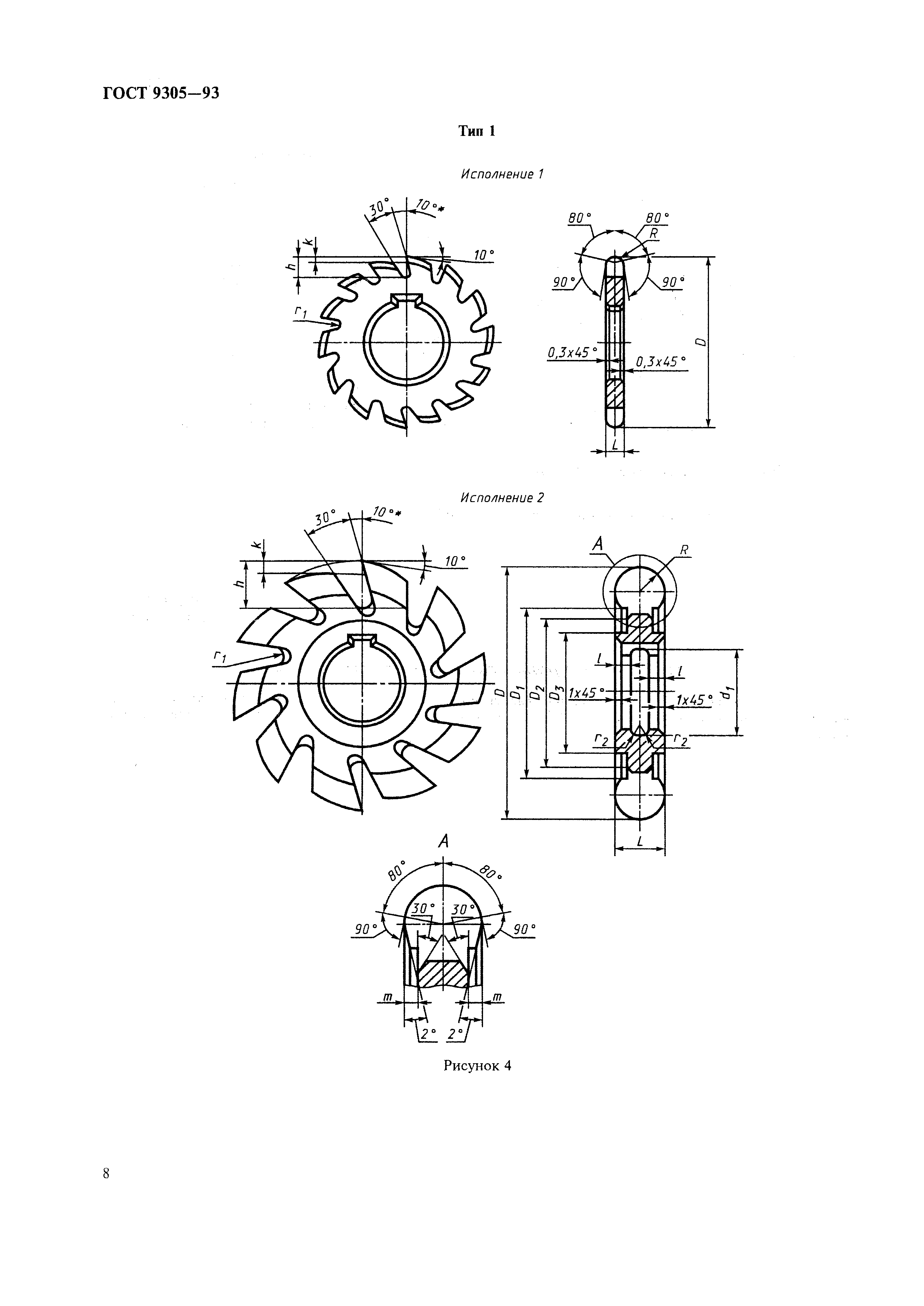

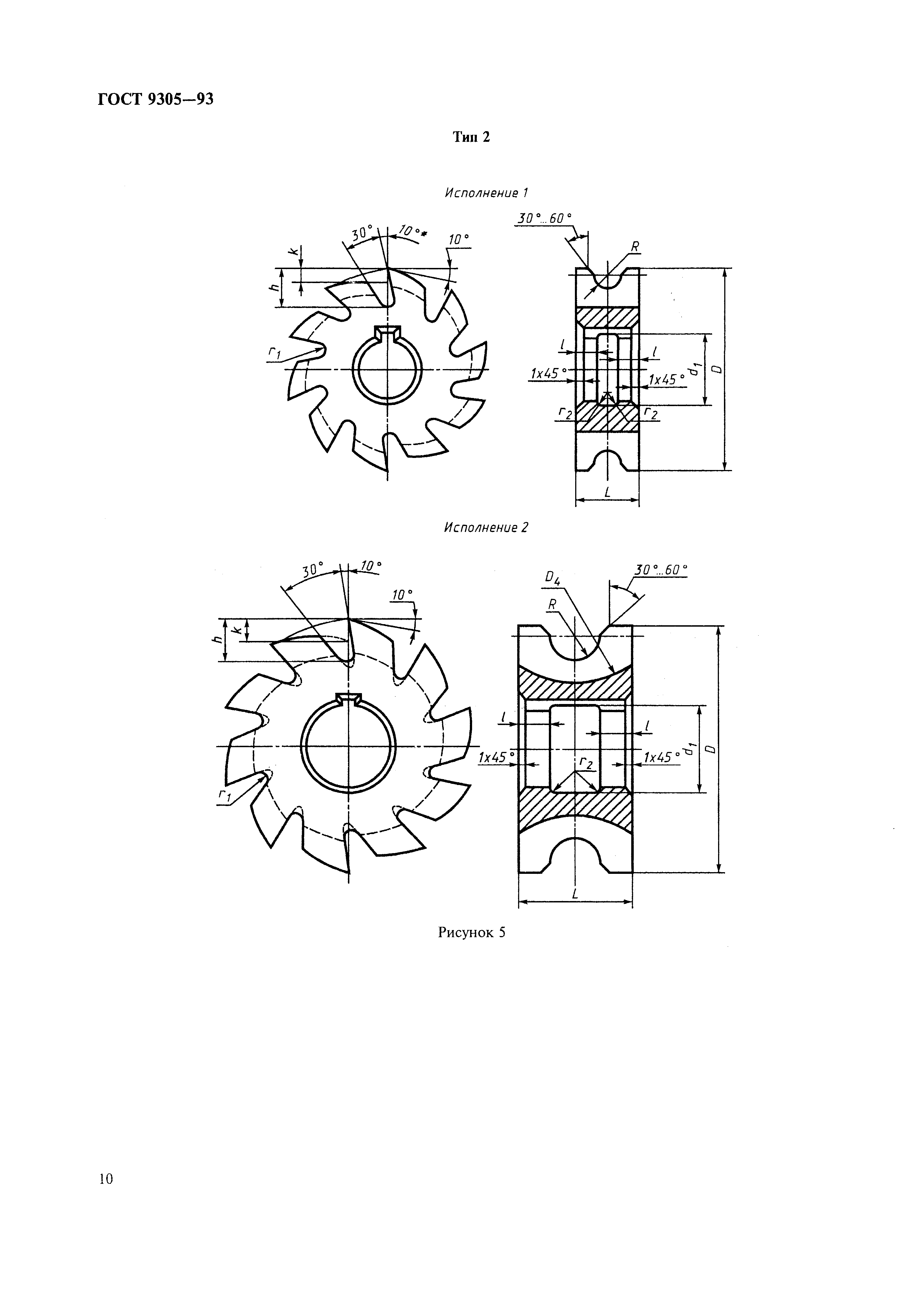

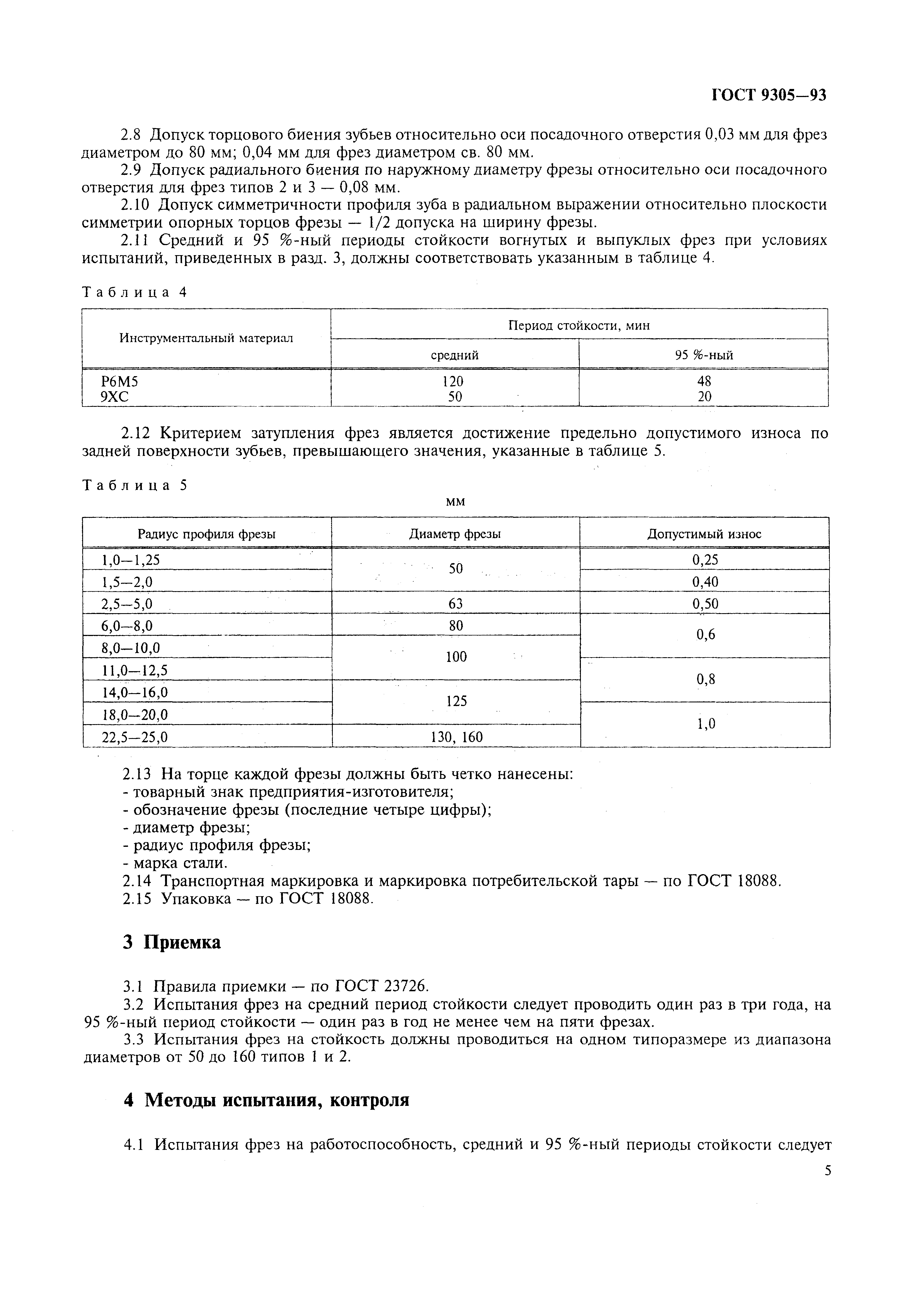

Оглавление:	1 Типы и размеры 2 Технические требования 3 Приемка 4 Методы испытания, контроля 5 Транспортирование и хранение Приложение (рекомендуемое) Элементы конструкции и геометрические параметры фрез
Разработан:	Госстандарт России
Утверждён:	02.06.1994 Госстандарт России (Russian Federation Gosstandart 160) 21.10.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4)
Издан:	Издательство стандартов (1994 г. ) ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы Экология МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы
Заменяет собой:	ГОСТ 9305-69 «Фрезы полукруглые вогнутые и выпуклые» (ИУС 5-94)
Чем заменён:	ГОСТ 9305-2014 «Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные. Технические условия»

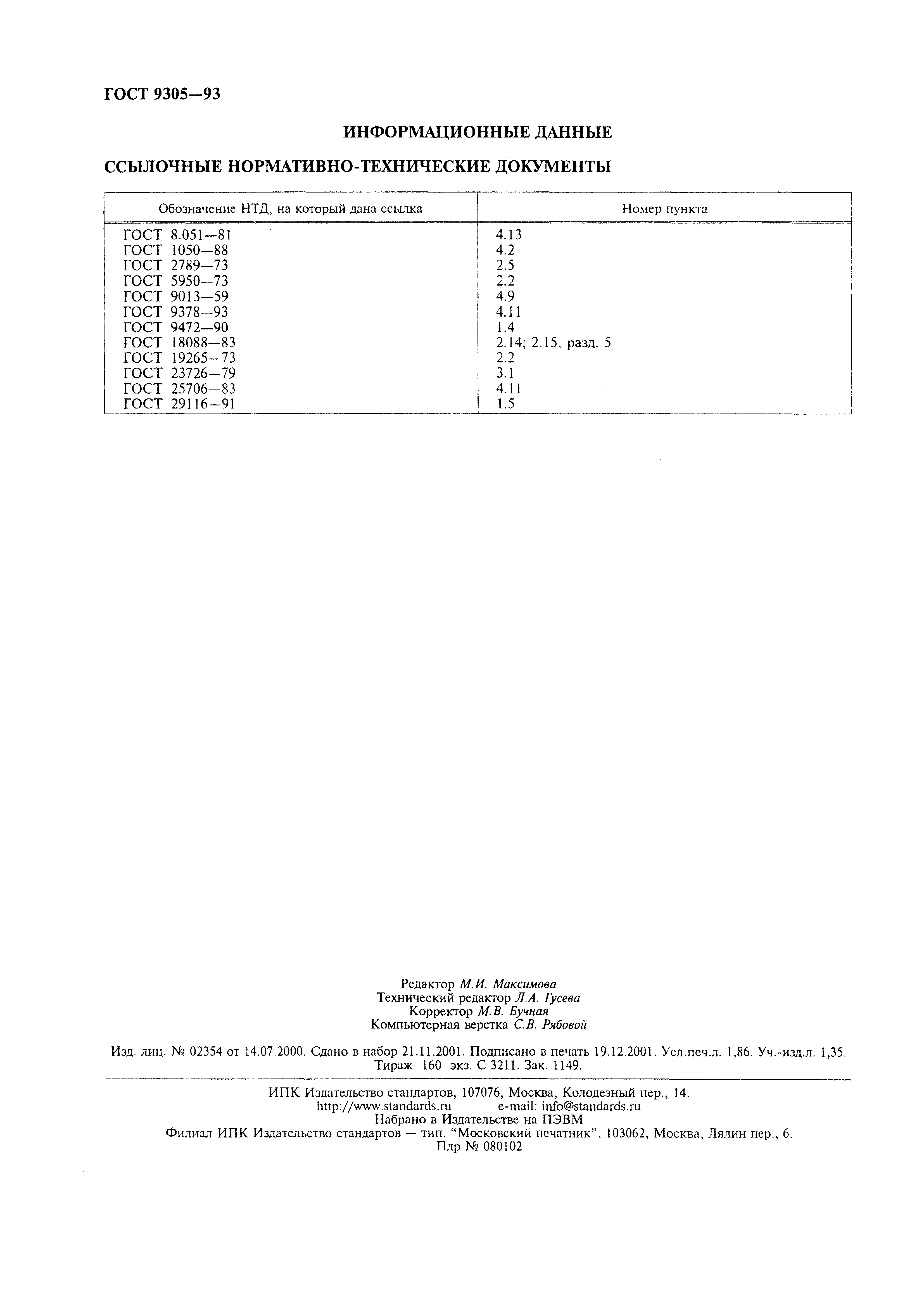

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 18088-83 «Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение» ГОСТ 19265-73 «Прутки и полосы из быстрорежущей стали. Технические условия» ГОСТ 23726-79 «Инструмент металлорежущий и дереворежущий. Приемка» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 29116-91 «Фрезы. Ряд наружных диаметров» ГОСТ 5950-73 «Прутки и полосы из инструментальной легированной стали. Технические условия» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9472-90 «Крепление инструментов на оправках. Типы и размеры»
