Скачать ГОСТ 9.019-74 Единая система защиты от коррозии и старения. Сплавы алюминиевые и магниевые. Методы ускоренных испытаний на коррозионное растрескивание

Дата актуализации: 10.08.2017

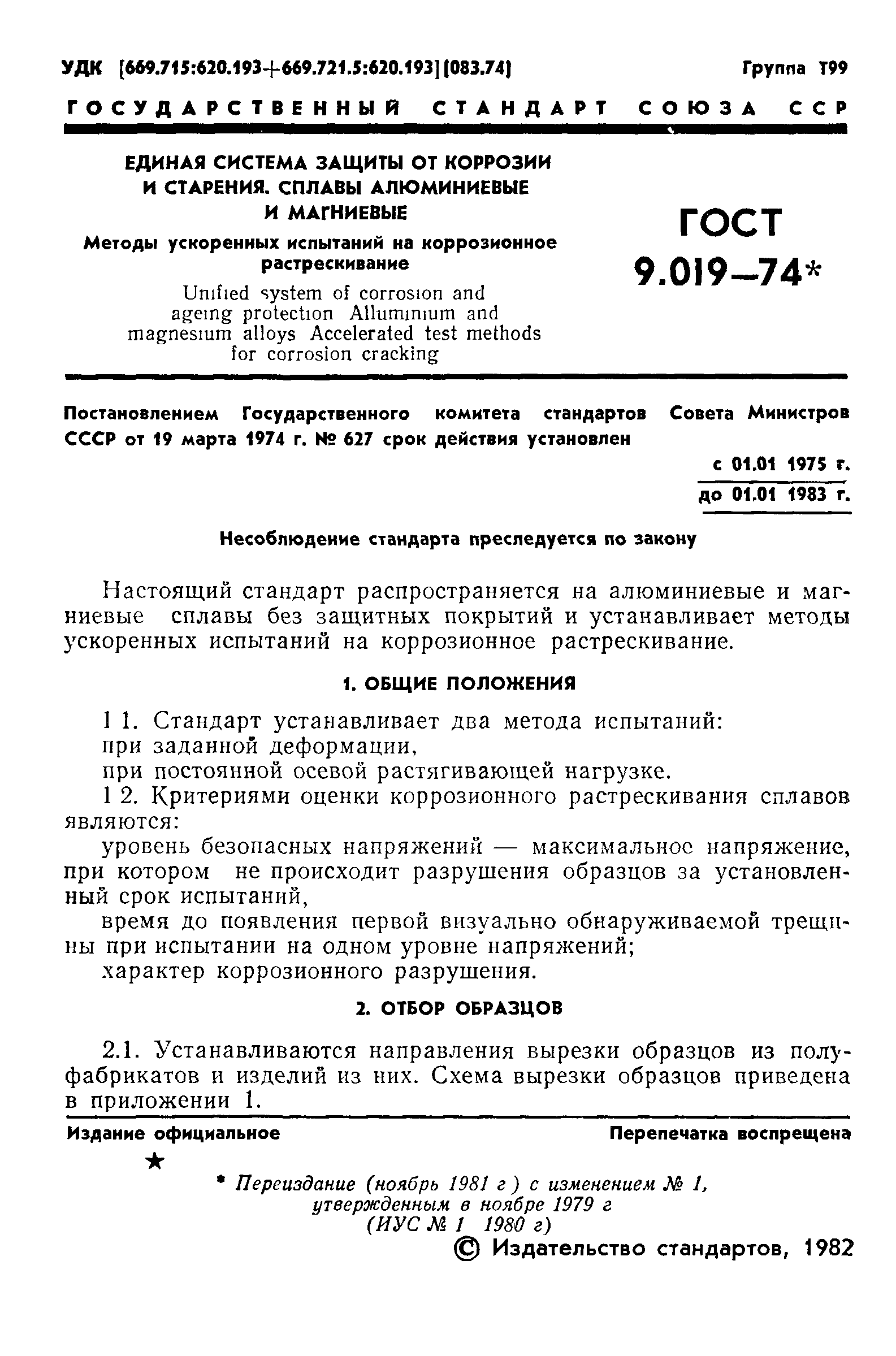

ГОСТ 9.019-74

Единая система защиты от коррозии и старения. Сплавы алюминиевые и магниевые. Методы ускоренных испытаний на коррозионное растрескивание

Обозначение:	ГОСТ 9.019-74
Обозначение англ:	GOST 9.019-74
Статус:	действует
Название рус.:	Единая система защиты от коррозии и старения. Сплавы алюминиевые и магниевые. Методы ускоренных испытаний на коррозионное растрескивание
Название англ.:	Unified system of corrosion and ageing protection. Alluminium and magnesium alloys. Accelerated test methods for corrosion crocking
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1975
Область применения:	Стандарт распространяется на алюминиевые и магниевые сплавы без защитных покрытий и устанавливает методы ускоренных испытаний на коррозионное растрескивание.

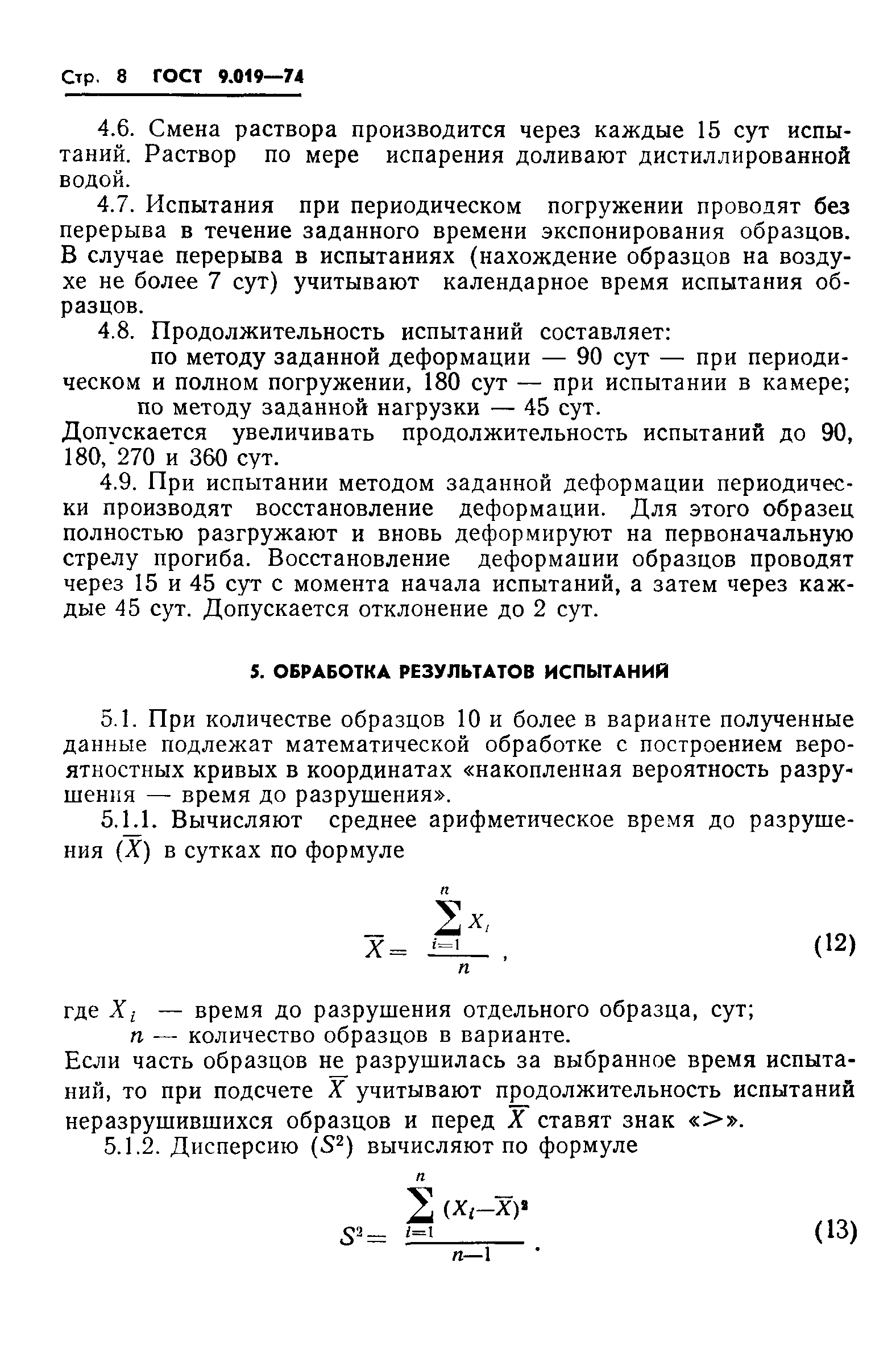

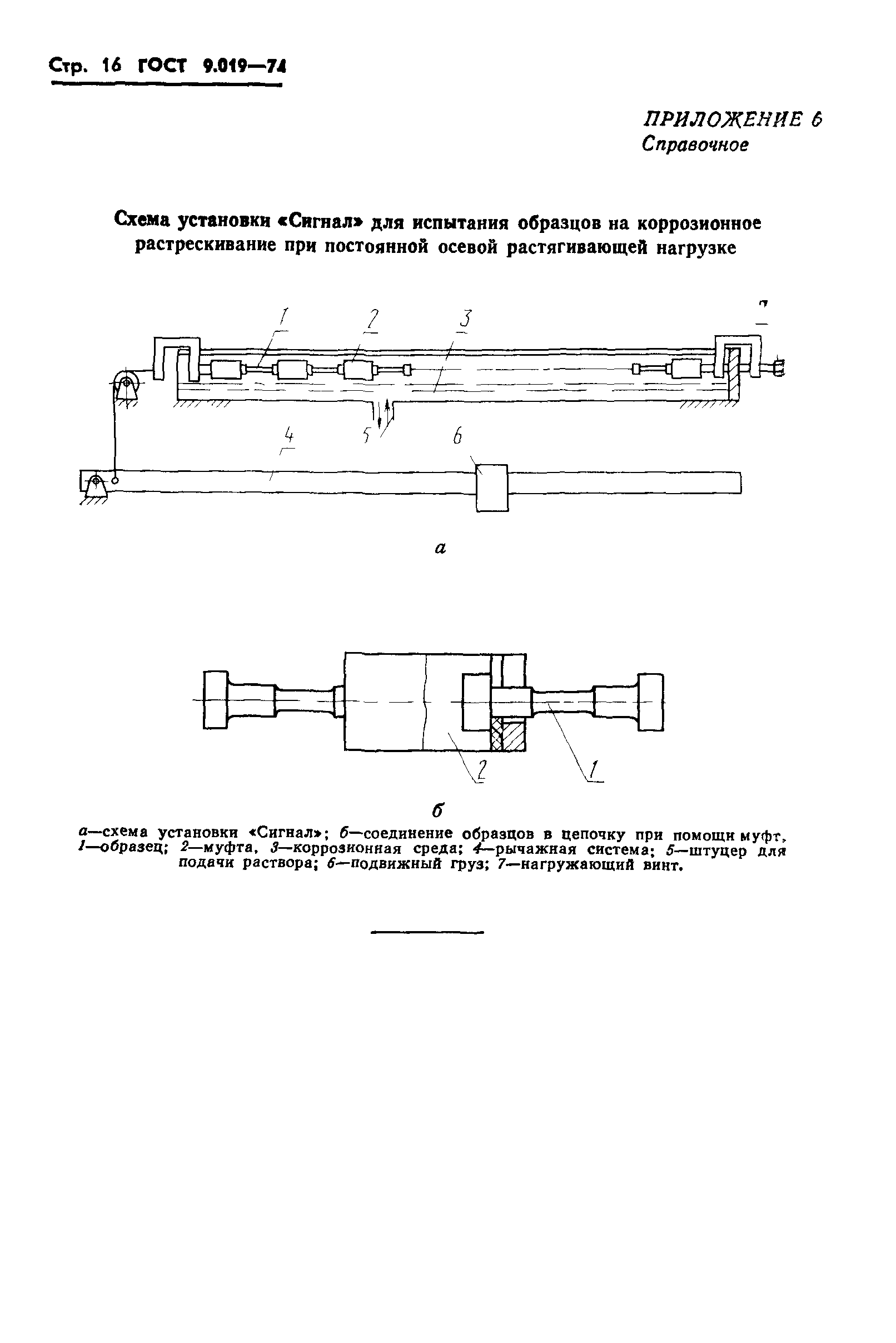

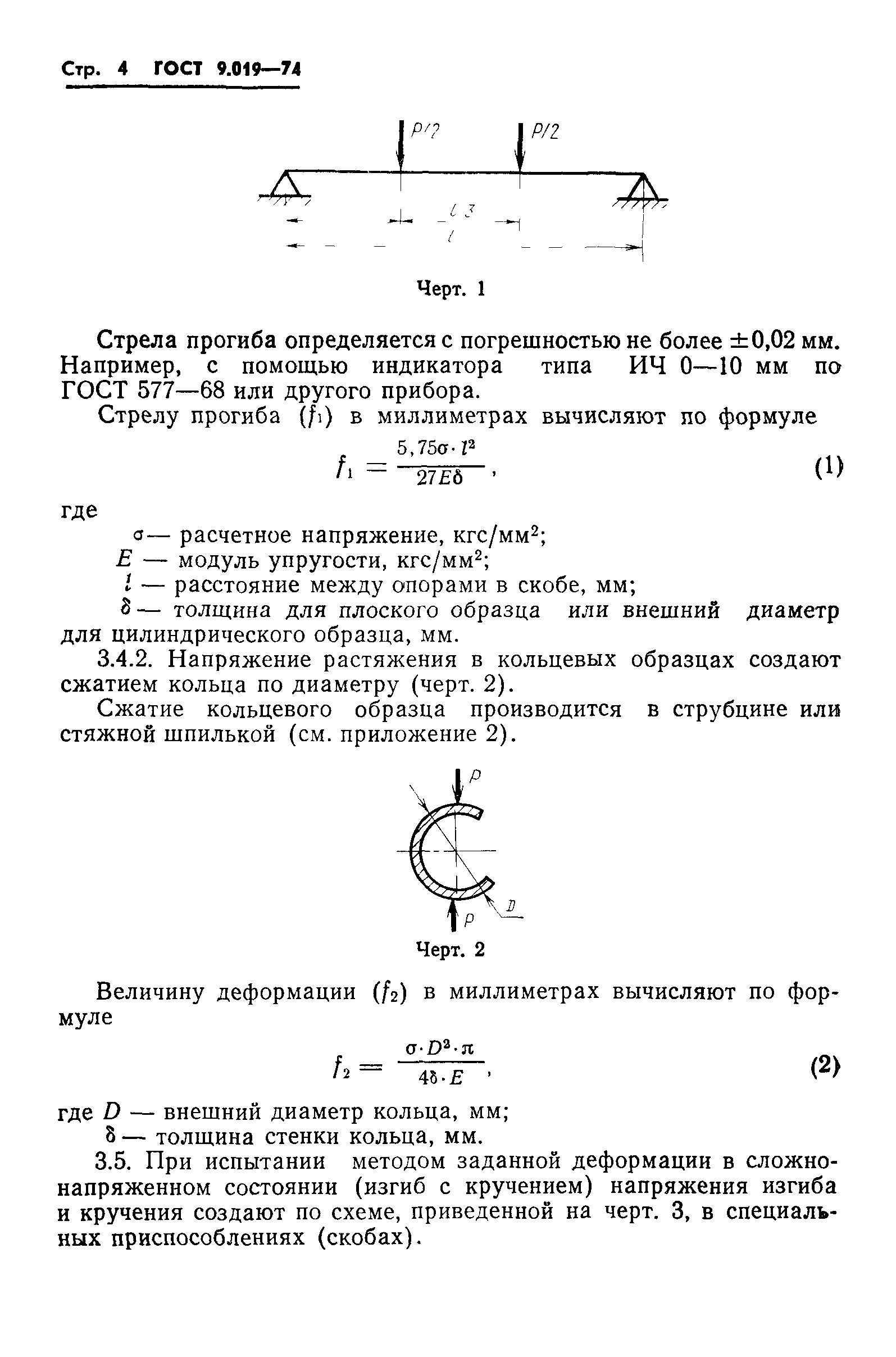

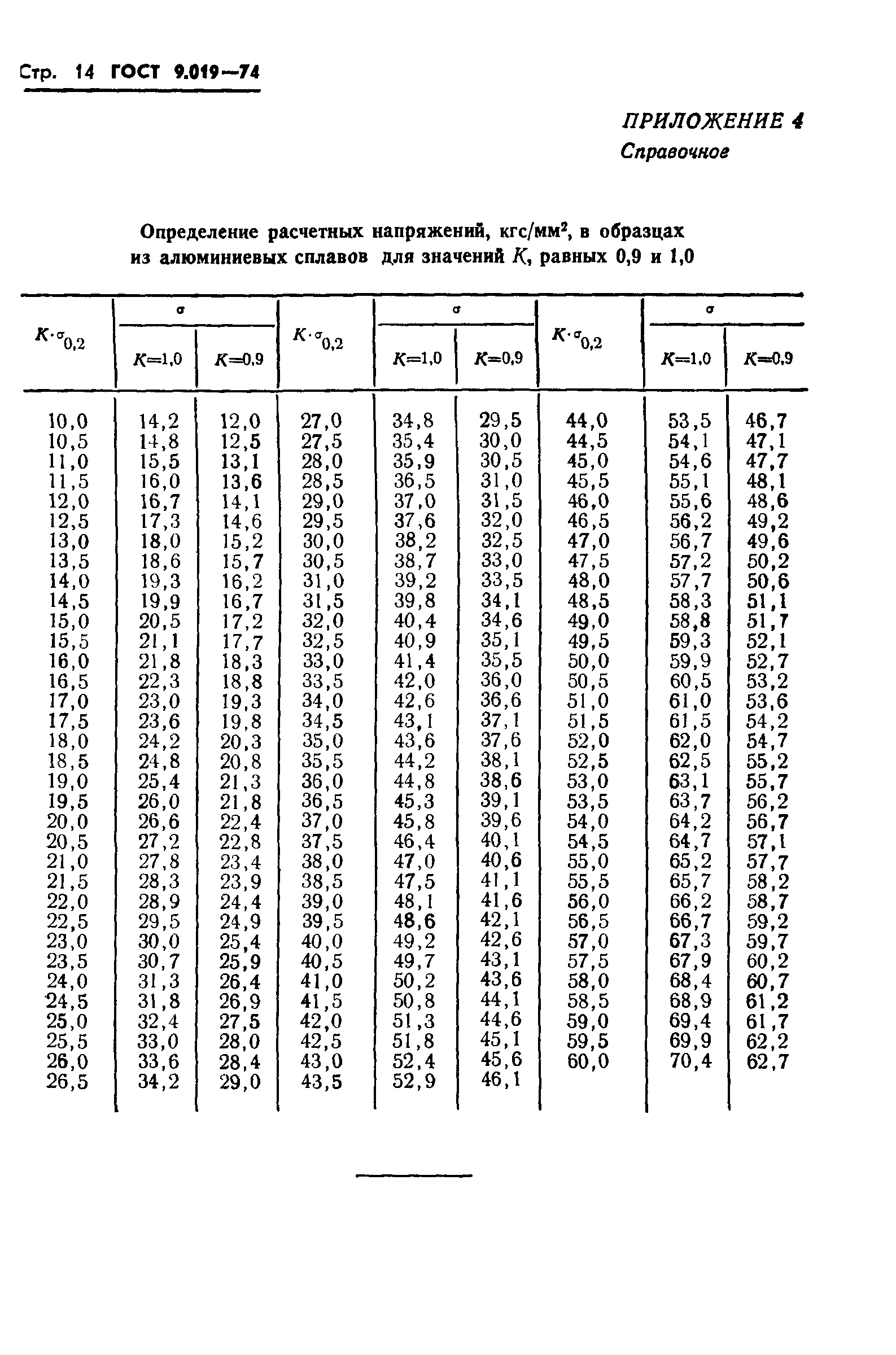

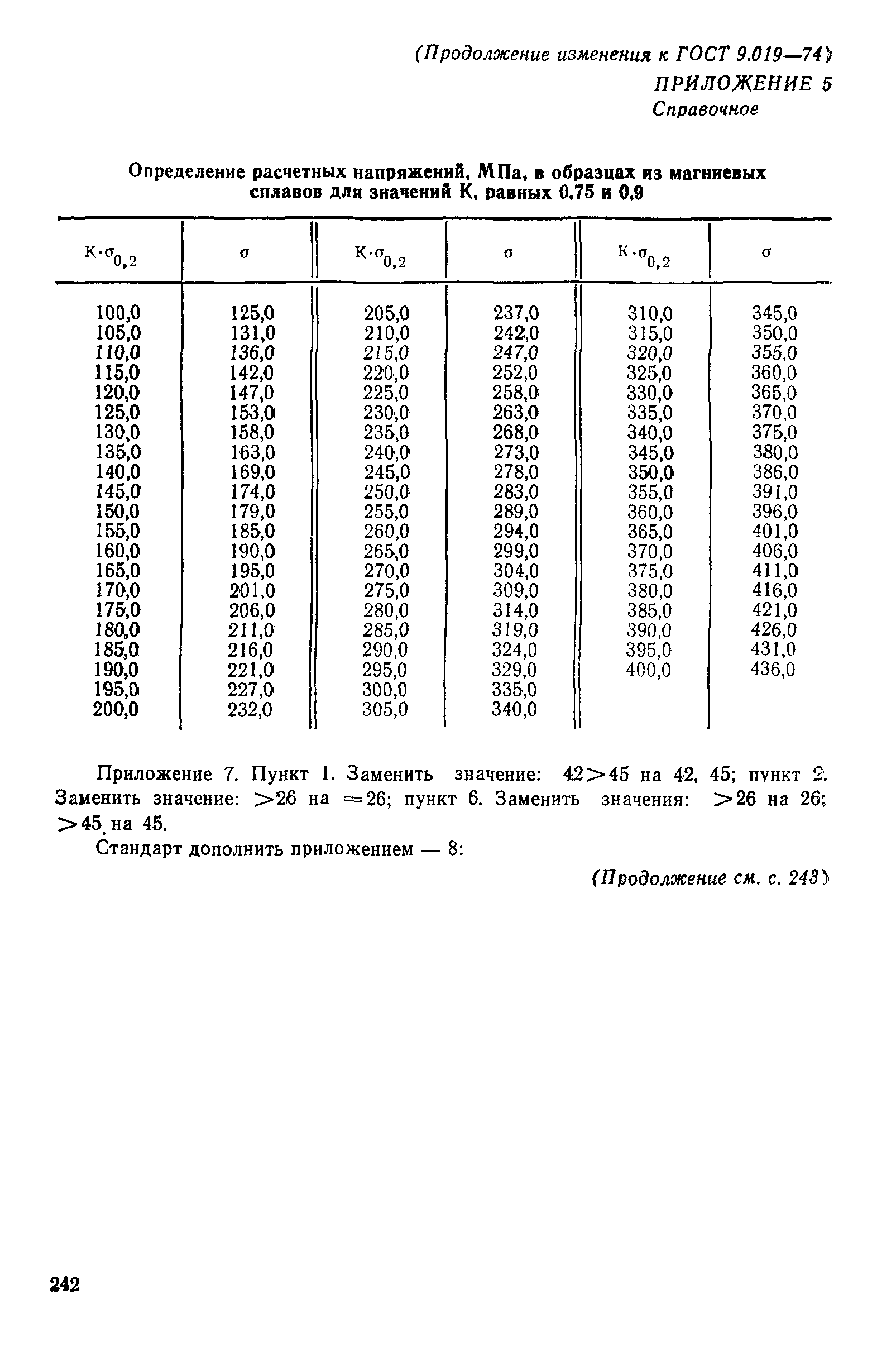

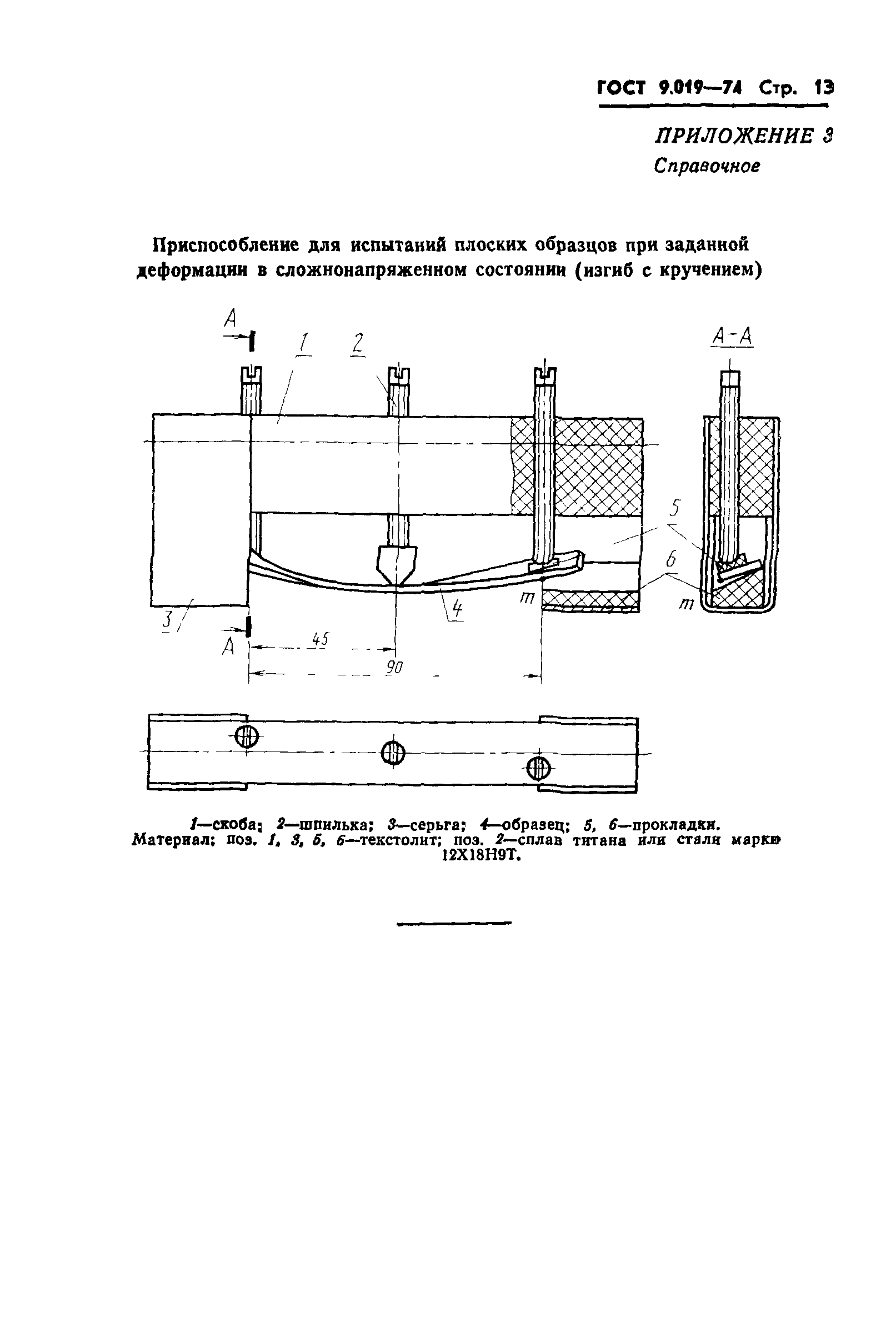

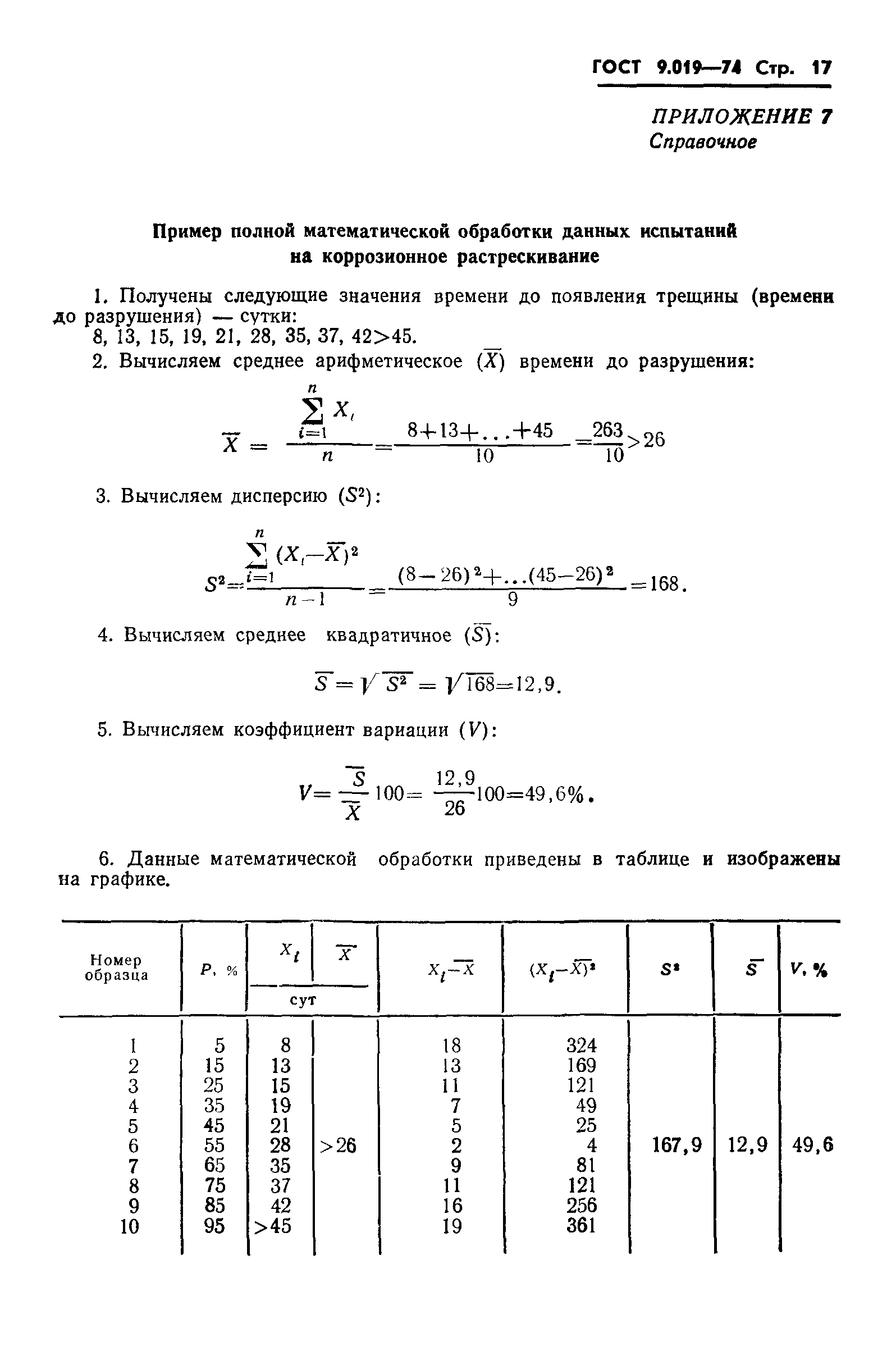

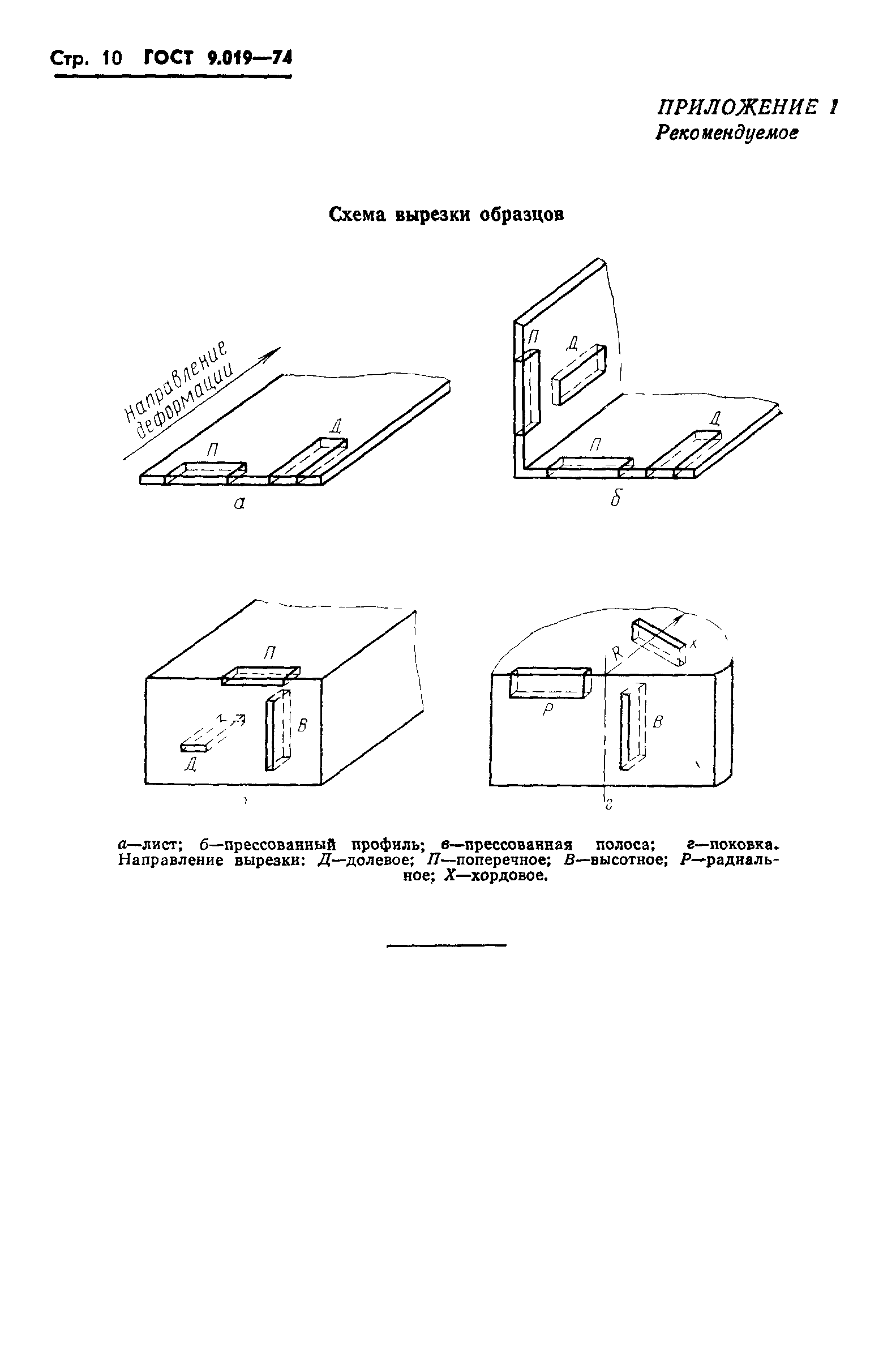

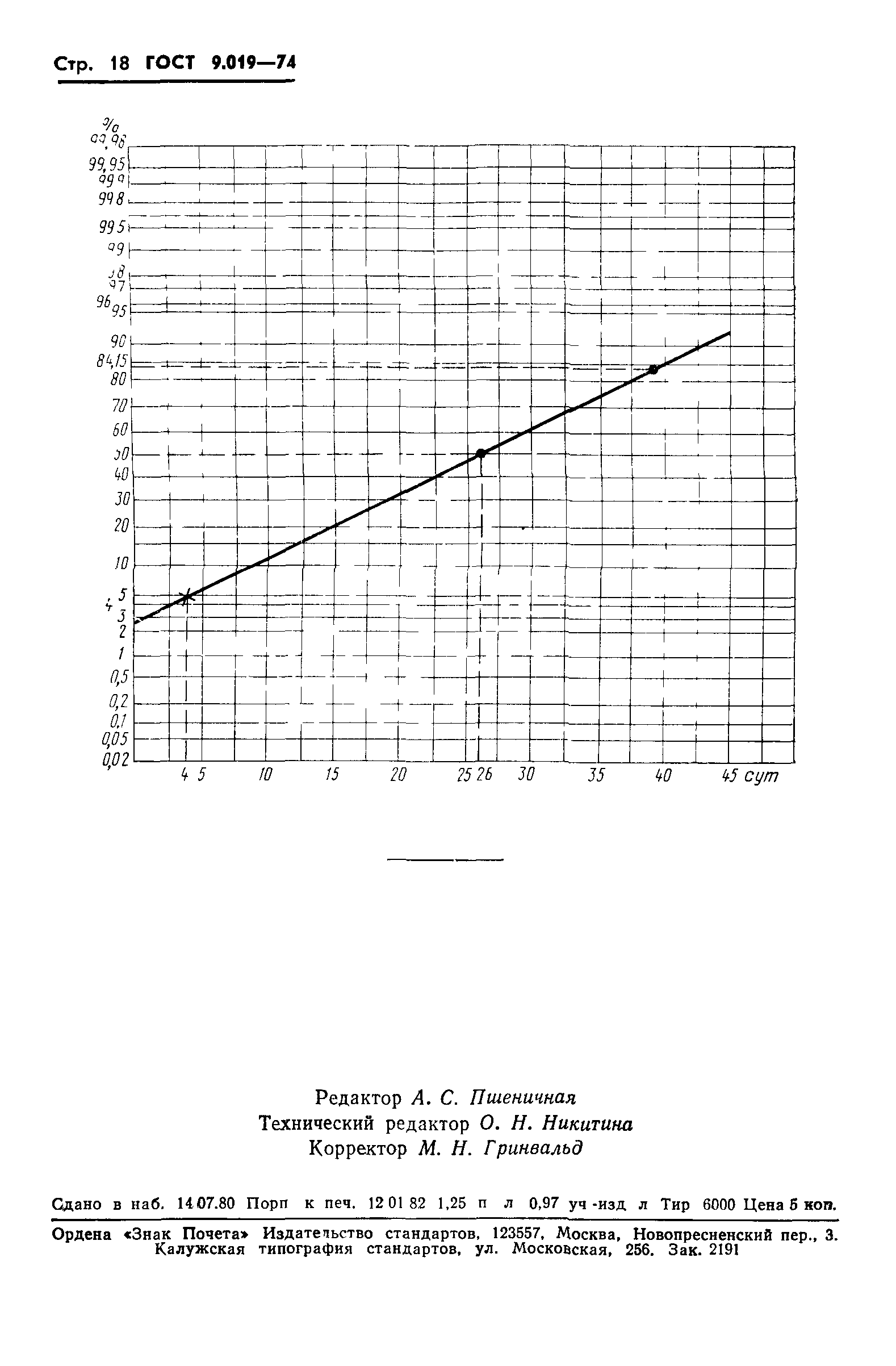

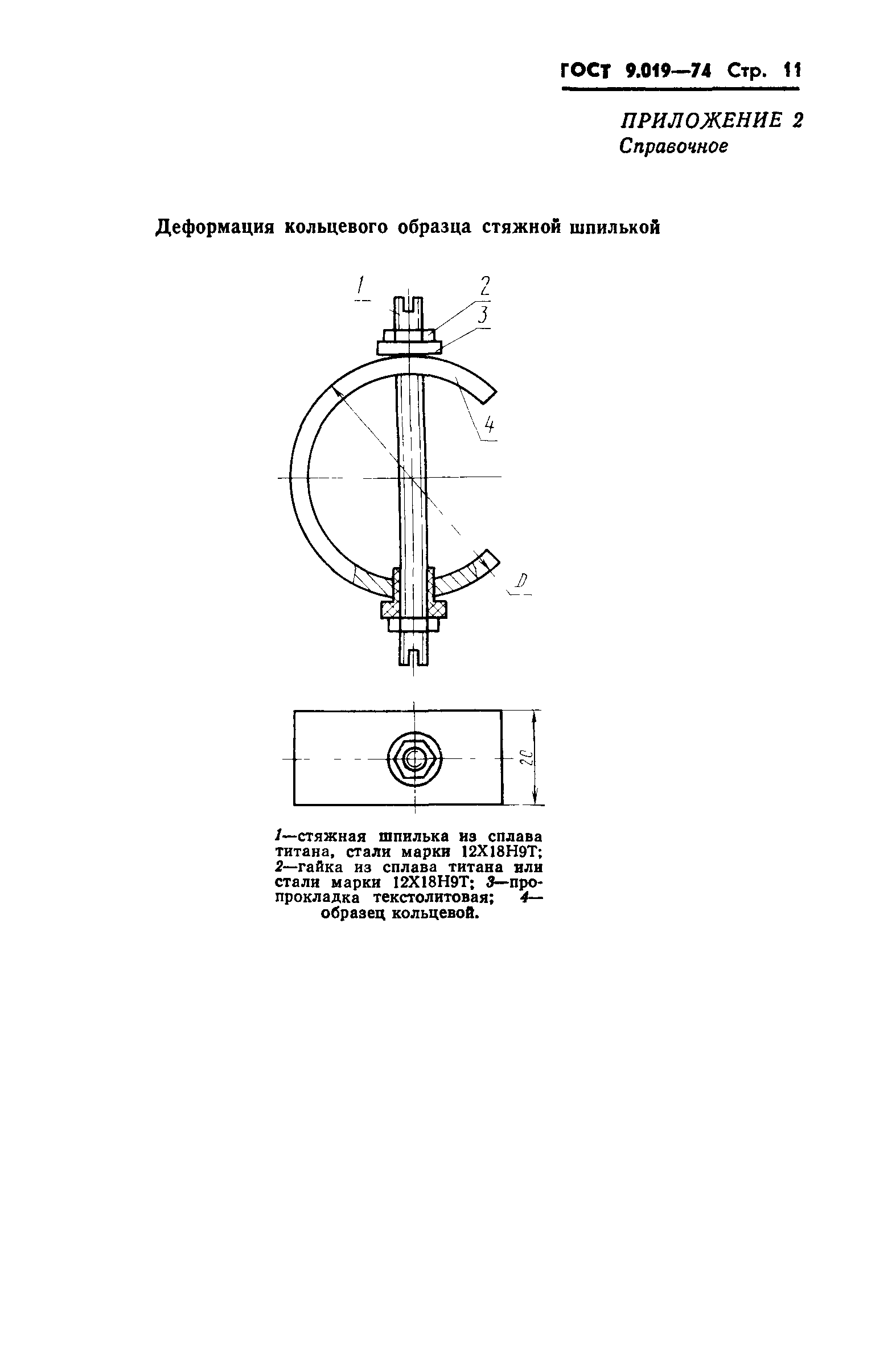

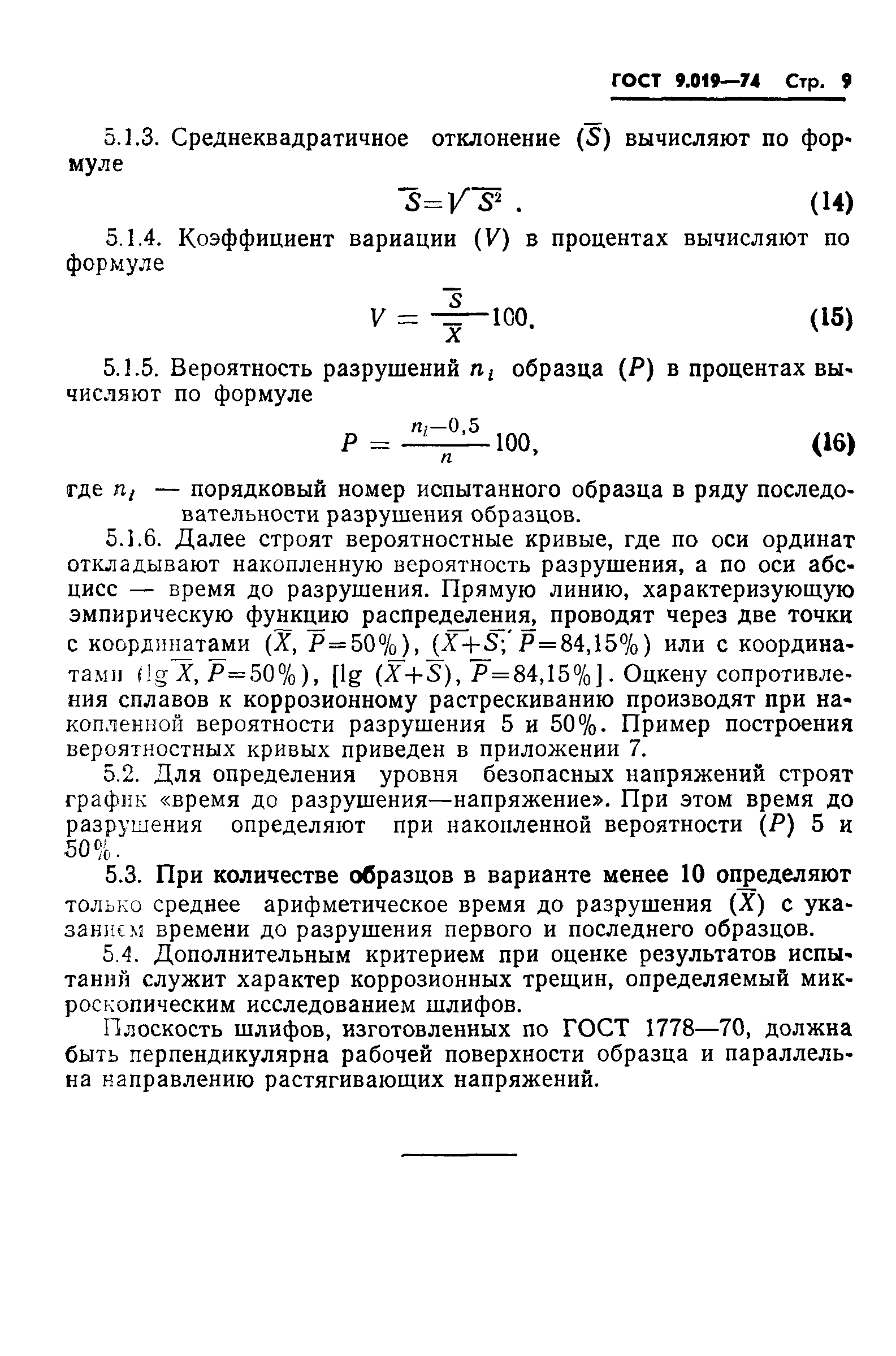

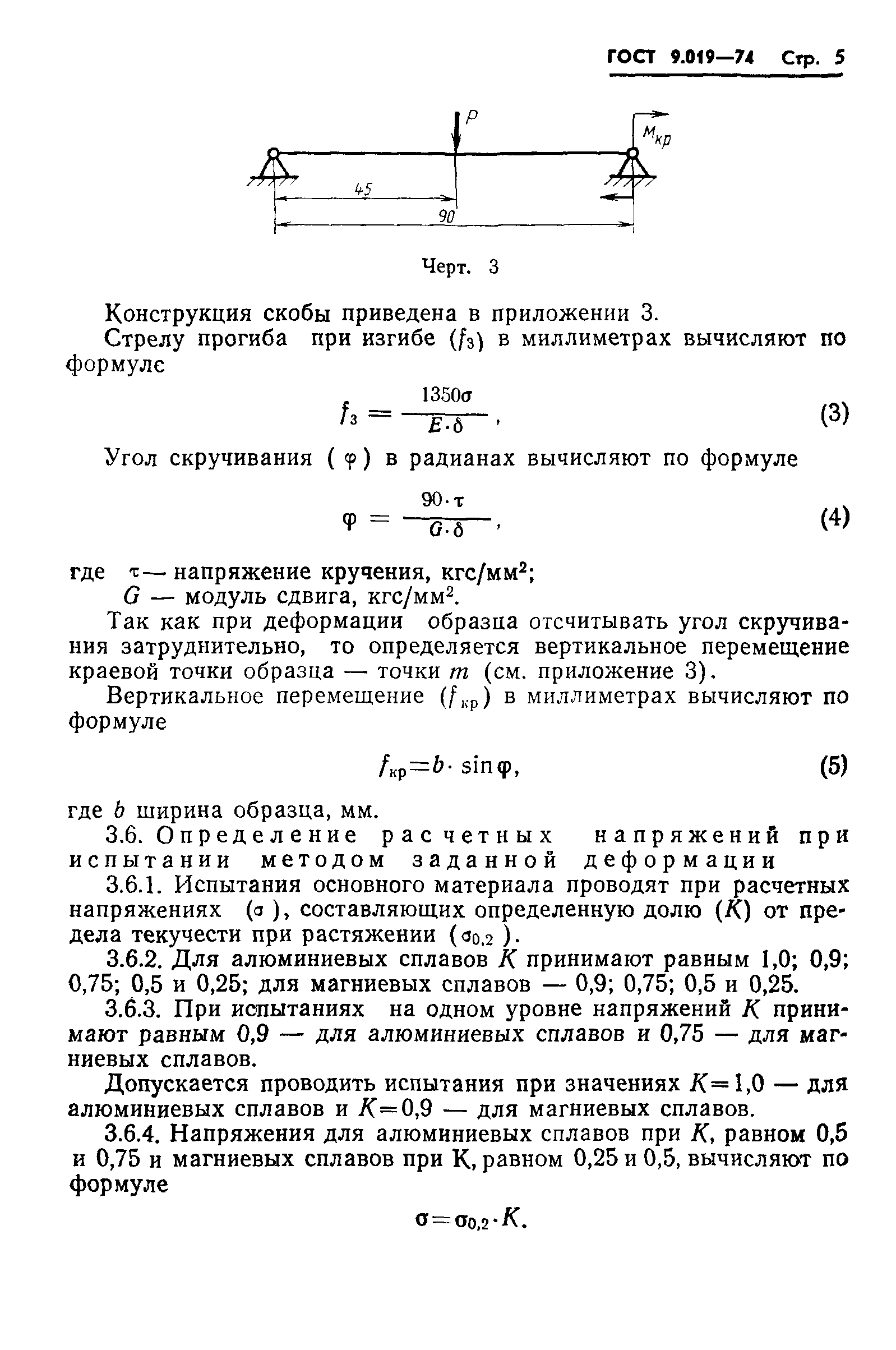

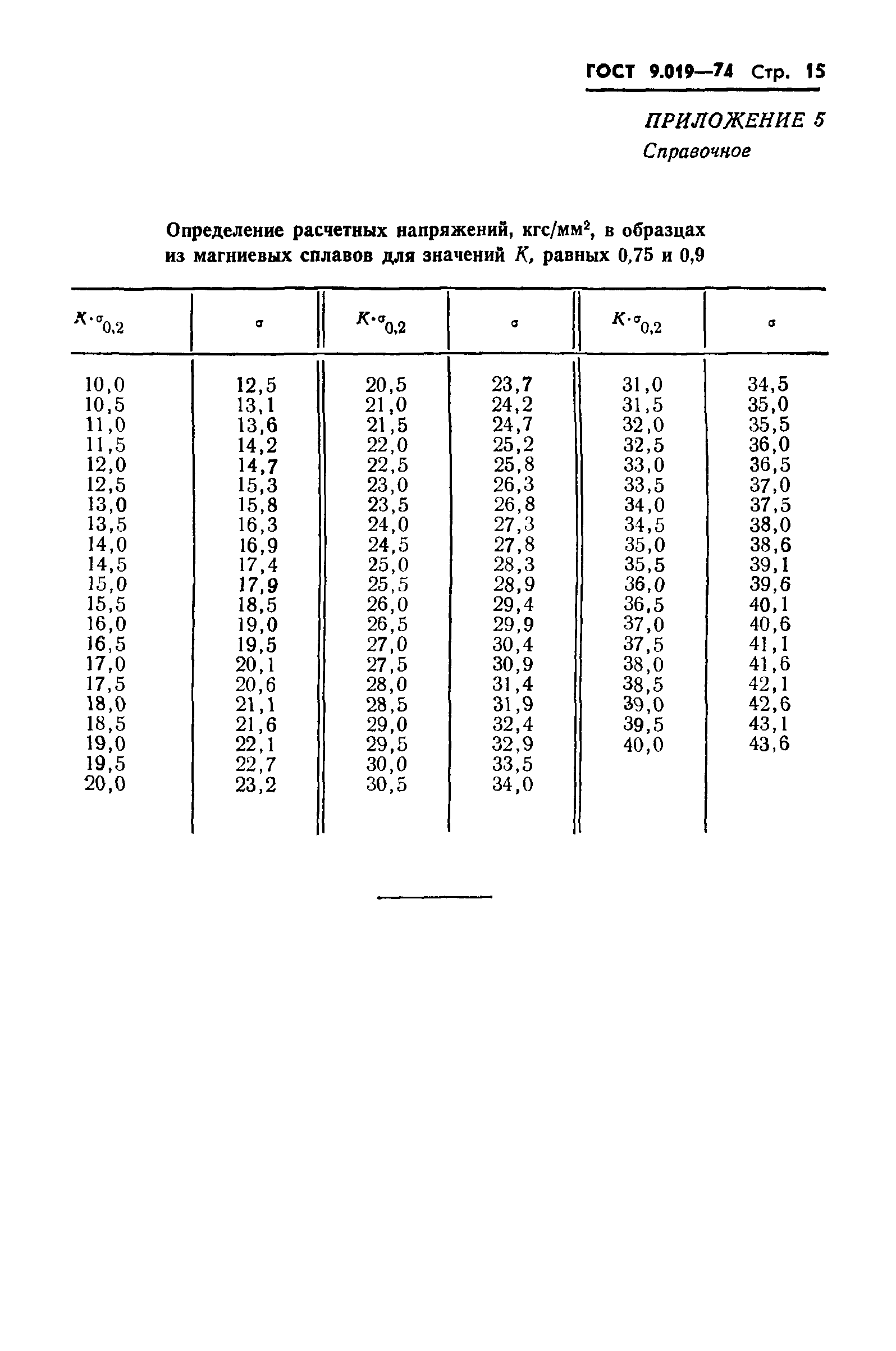

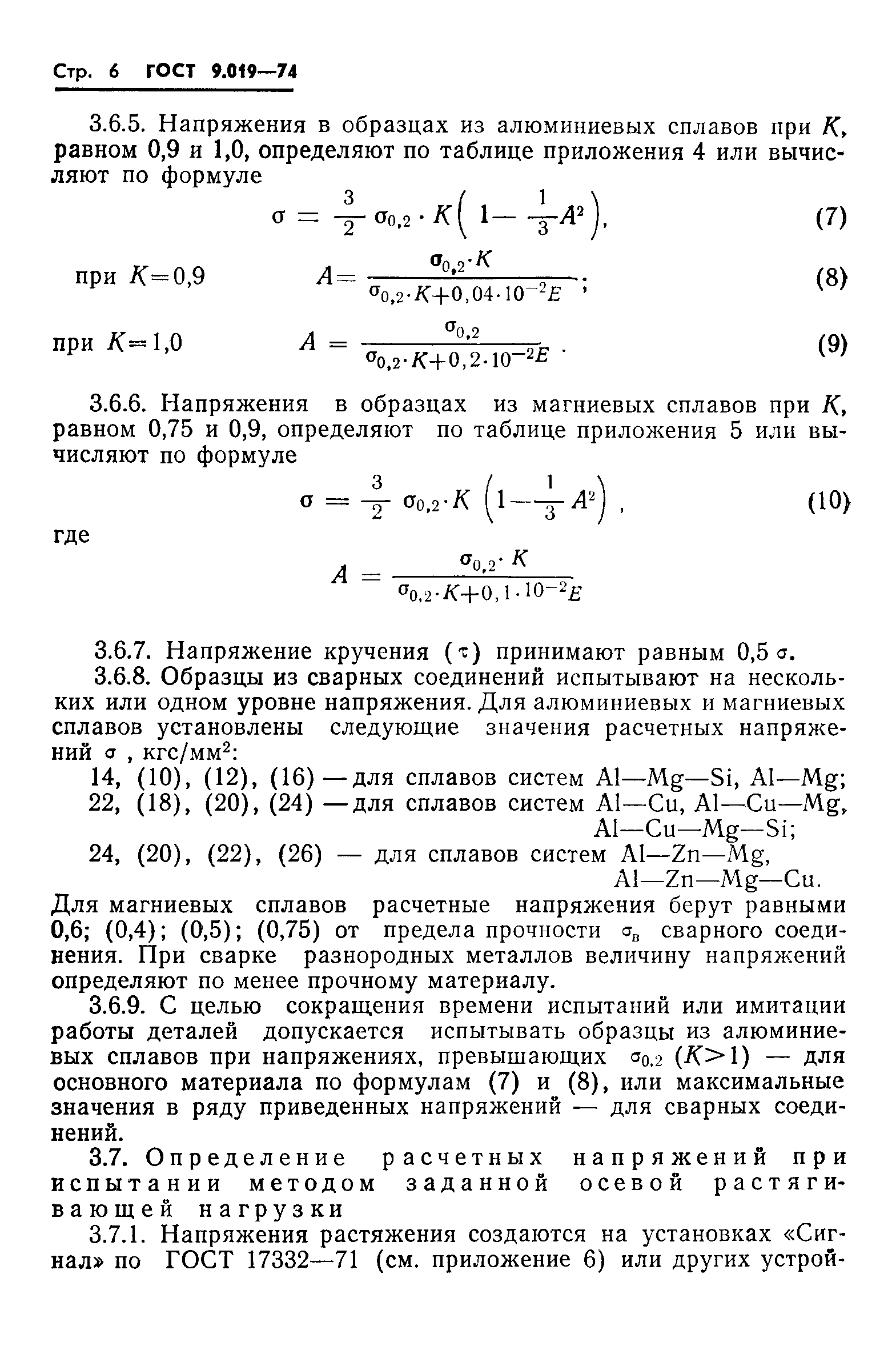

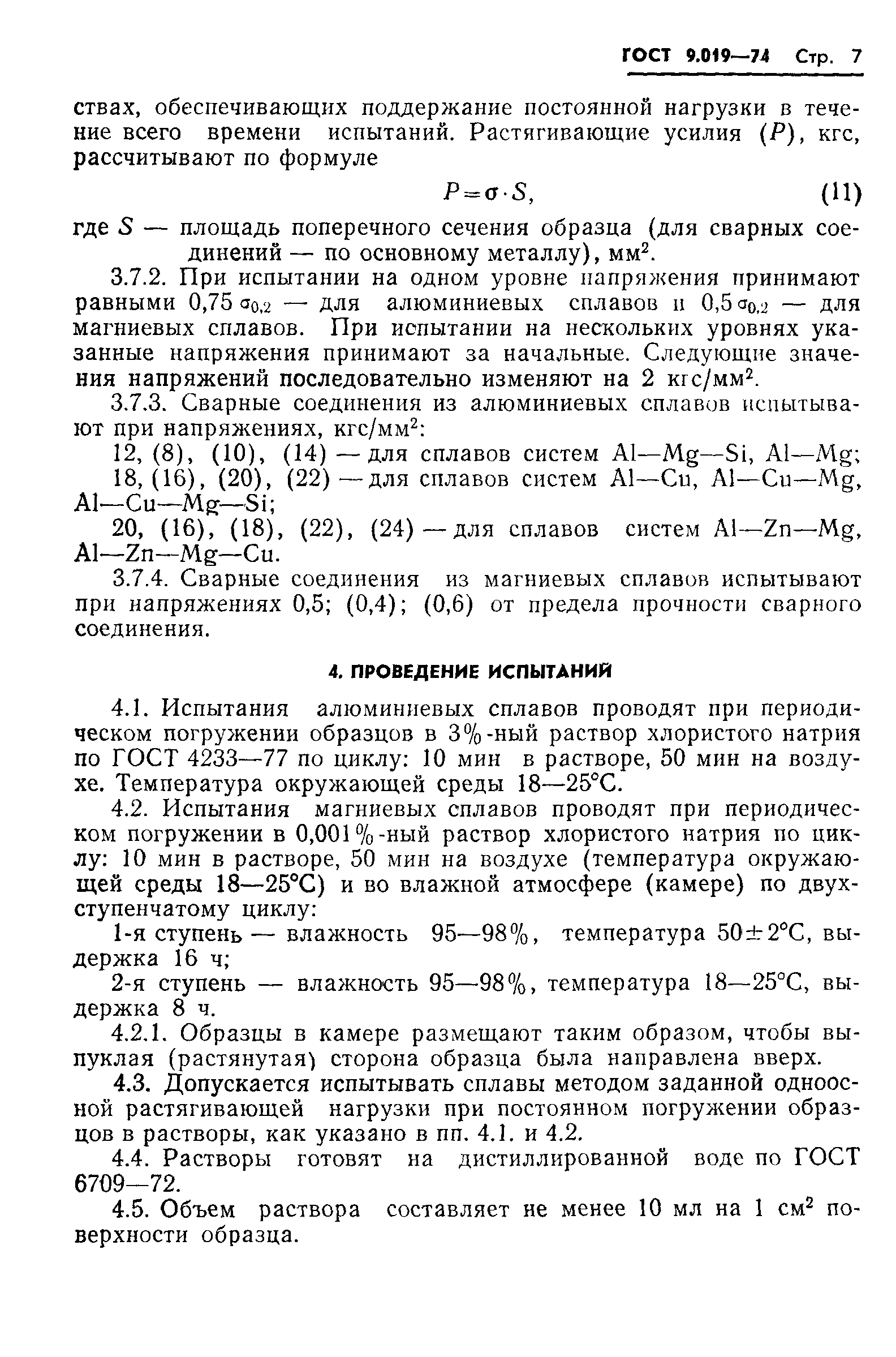

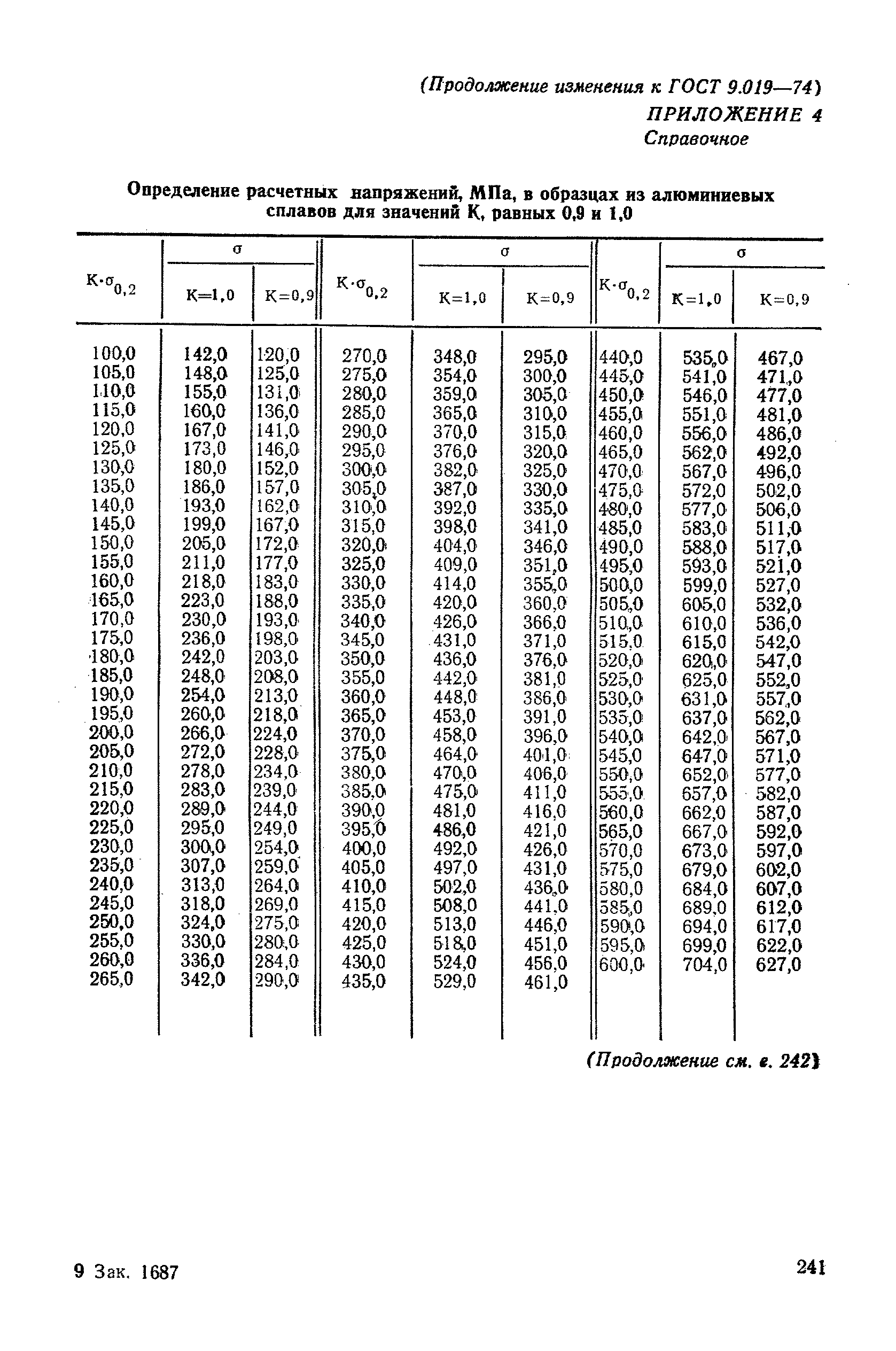

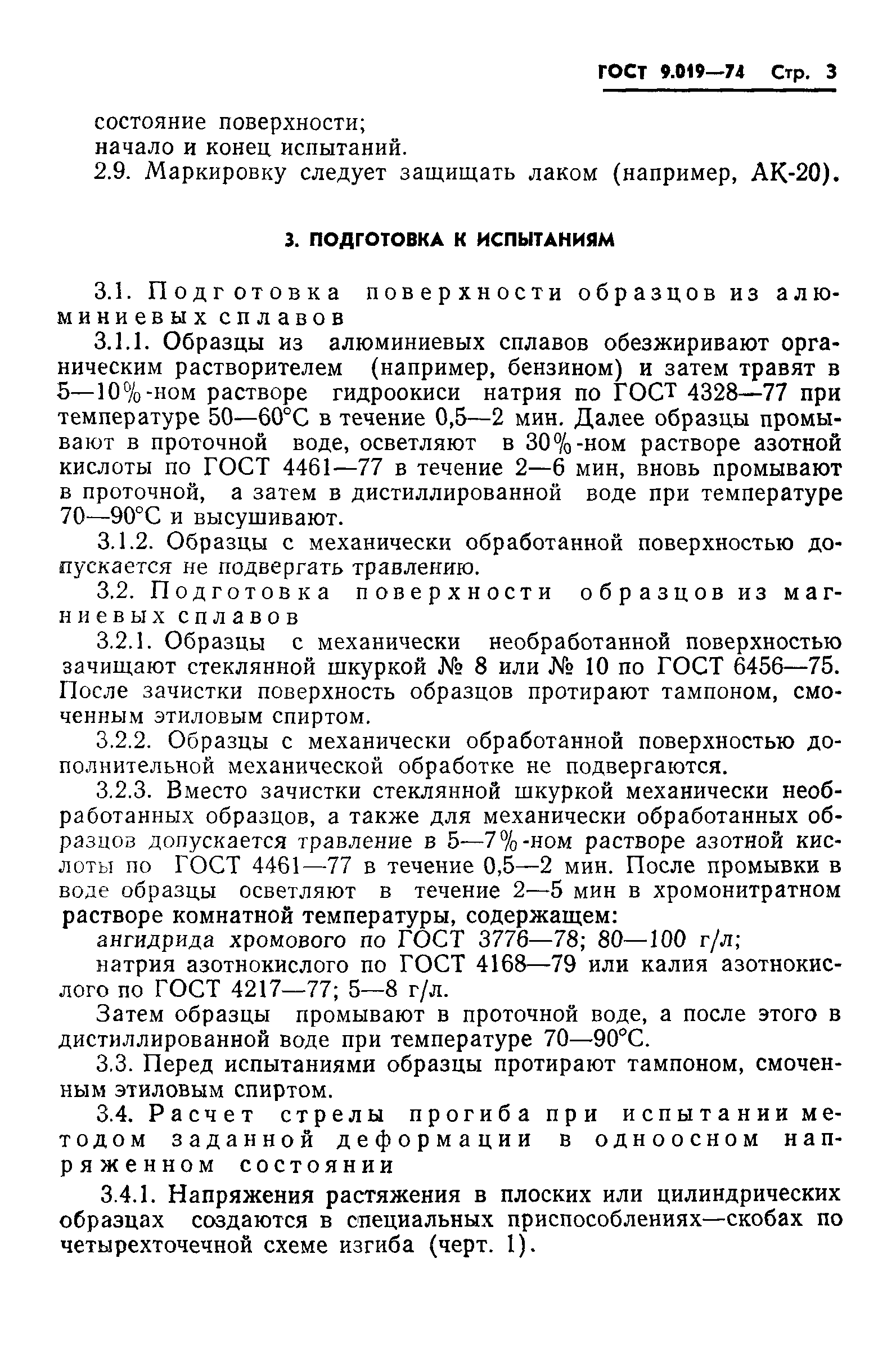

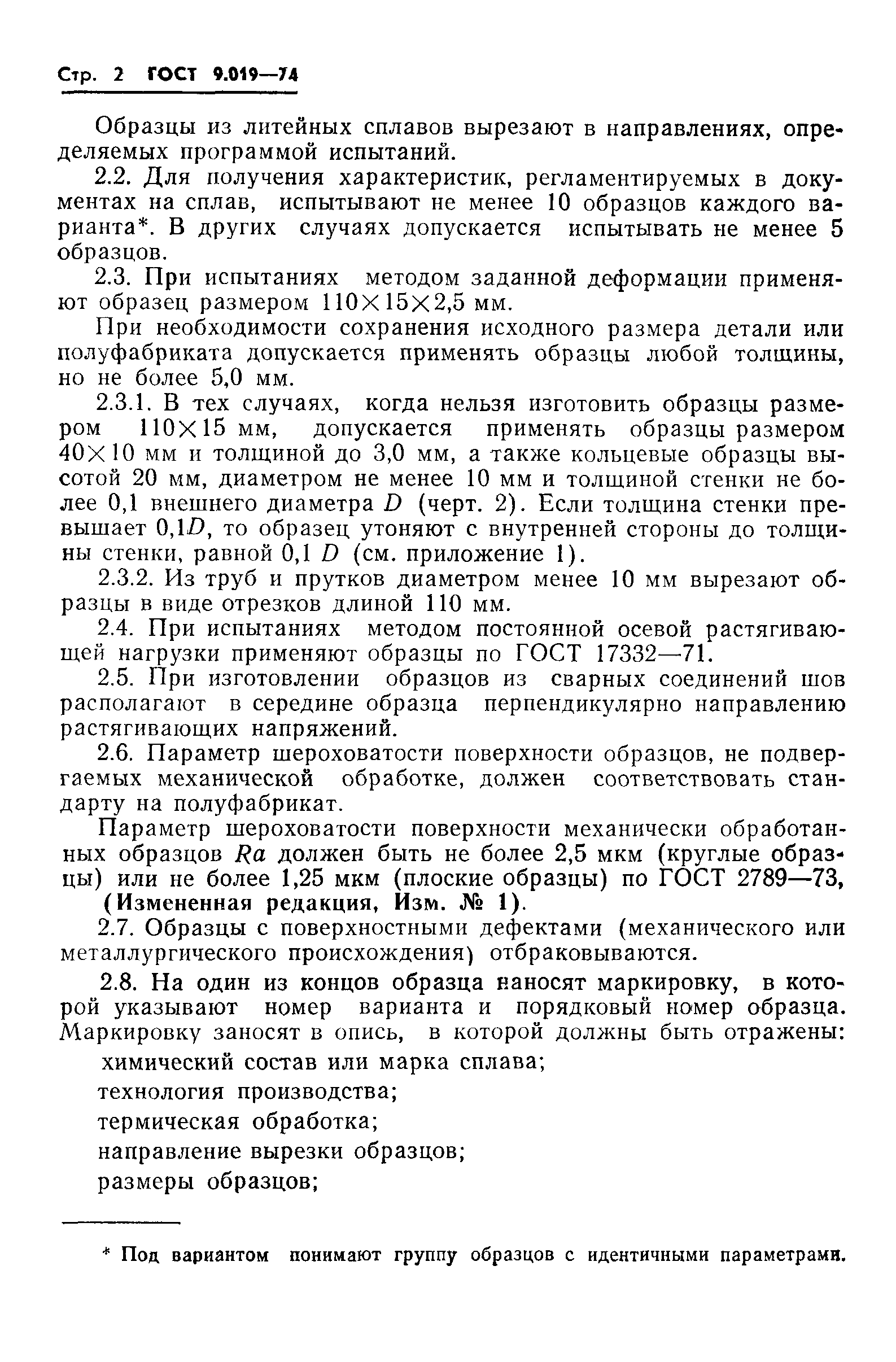

Оглавление:	1 Общие положения 2 Отбор образцов 3 Подготовка к испытаниям 4 Проведение испытаний 5 Обработка результатов испытаний Приложение 1 (рекомендуемое) Схема вырезки образцов Приложение 2 (справочное) Деформация кольцевого образца стяжной шпилькой Приложение 3 (справочное) Приспособление для испытаний плоских образцов при заданной деформации в сложнонапряженном состоянии (изгиб с кручением) Приложение 4 (справочное) Определение расчетных напряжений, кгс/кв. мм, в образцах из алюминиевых сплавов для значений К, равных 0,9 и 1,0 Приложение 5 (справочное) Определение расчетных напряжений, кгс/кв. мм, в образцах из магниевых сплавов для значений К, равных 0,75 и 0,9 Приложение 6 (справочное) Схема установки "Сигнал" для испытания образцов на коррозионное растрескивание при постоянной осевой растягивающей нагрузке Приложение 7 (справочное) Пример полной математической обработки данных испытаний на коррозионное растрескивание
Утверждён:	19.03.1974 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 627)
Издан:	Издательство стандартов (1981 г. ) Издательство стандартов (1982 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Цветные металлы Алюминий и алюминиевые сплавы Коррозия металлов Экология МЕТАЛЛУРГИЯ Цветные металлы Алюминий и алюминиевые сплавы Коррозия металлов
Список изменений:	№ 2 от 01.01.1990 (ИУС 10-89)
Нормативные ссылки:	ГОСТ 4233-77 «Реактивы. Натрий хлористый. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 3776-78 «Реактивы. Хрома (VI)окись. Технические условия» ГОСТ 4168-79 «Реактивы. Натрий азотнокислый. Технические условия» ГОСТ 4217-77 «Реактивы. Калий азотнокислый. Технические условия» ГОСТ 4328-77 «Реактивы. Натрия гидроокись. Технические условия» ГОСТ 4461-77 «Реактивы. Кислота азотная. Технические условия» ГОСТ 6456-82 «Шкурка шлифовальная бумажная. Технические условия» ГОСТ 9.909-86 «Единая система защиты от коррозии и старения. Металлы,сплавы,покрытия металлические и неметаллические неорганические. Методы испытаний на климатических испытательных станциях»

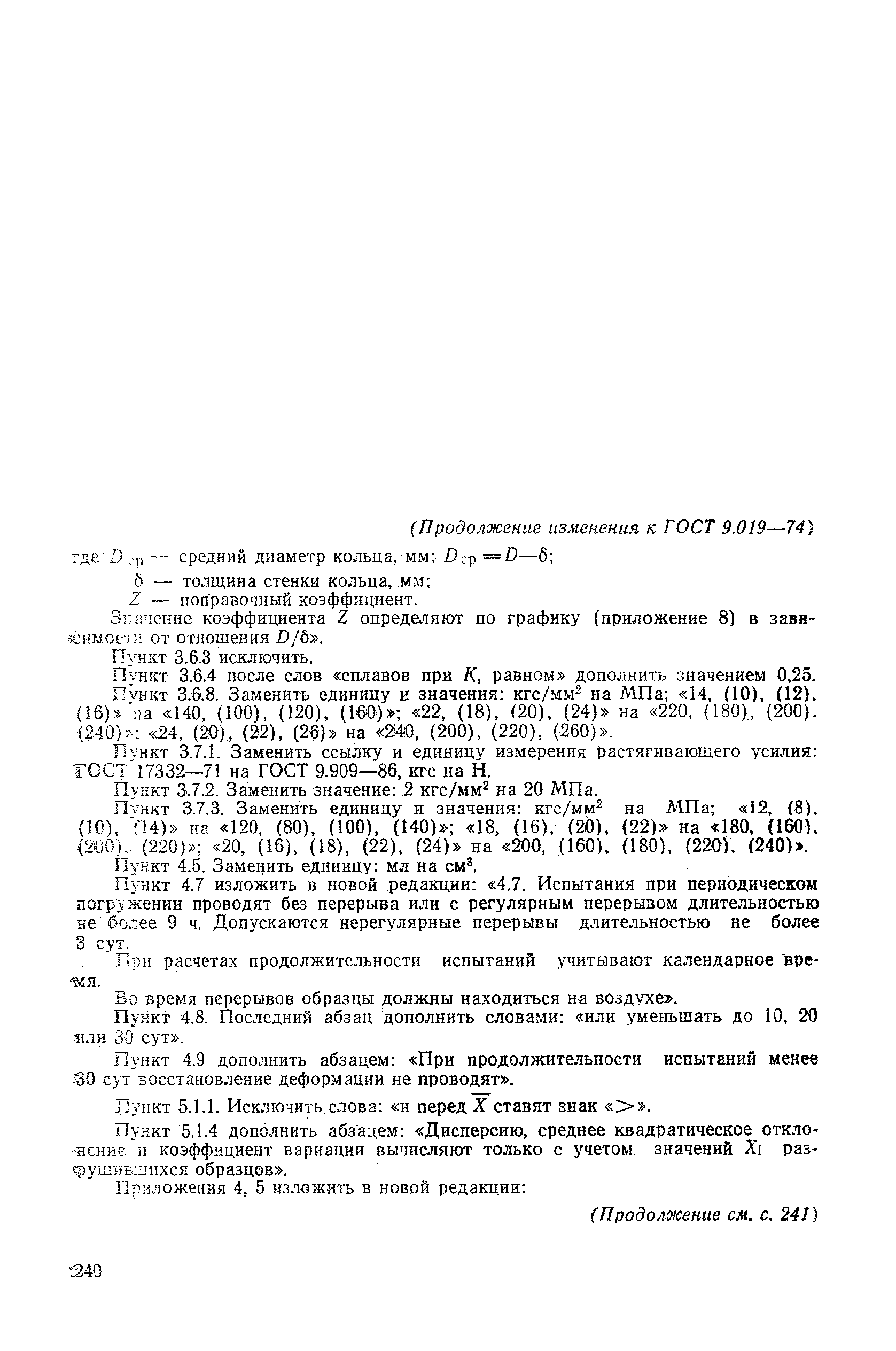

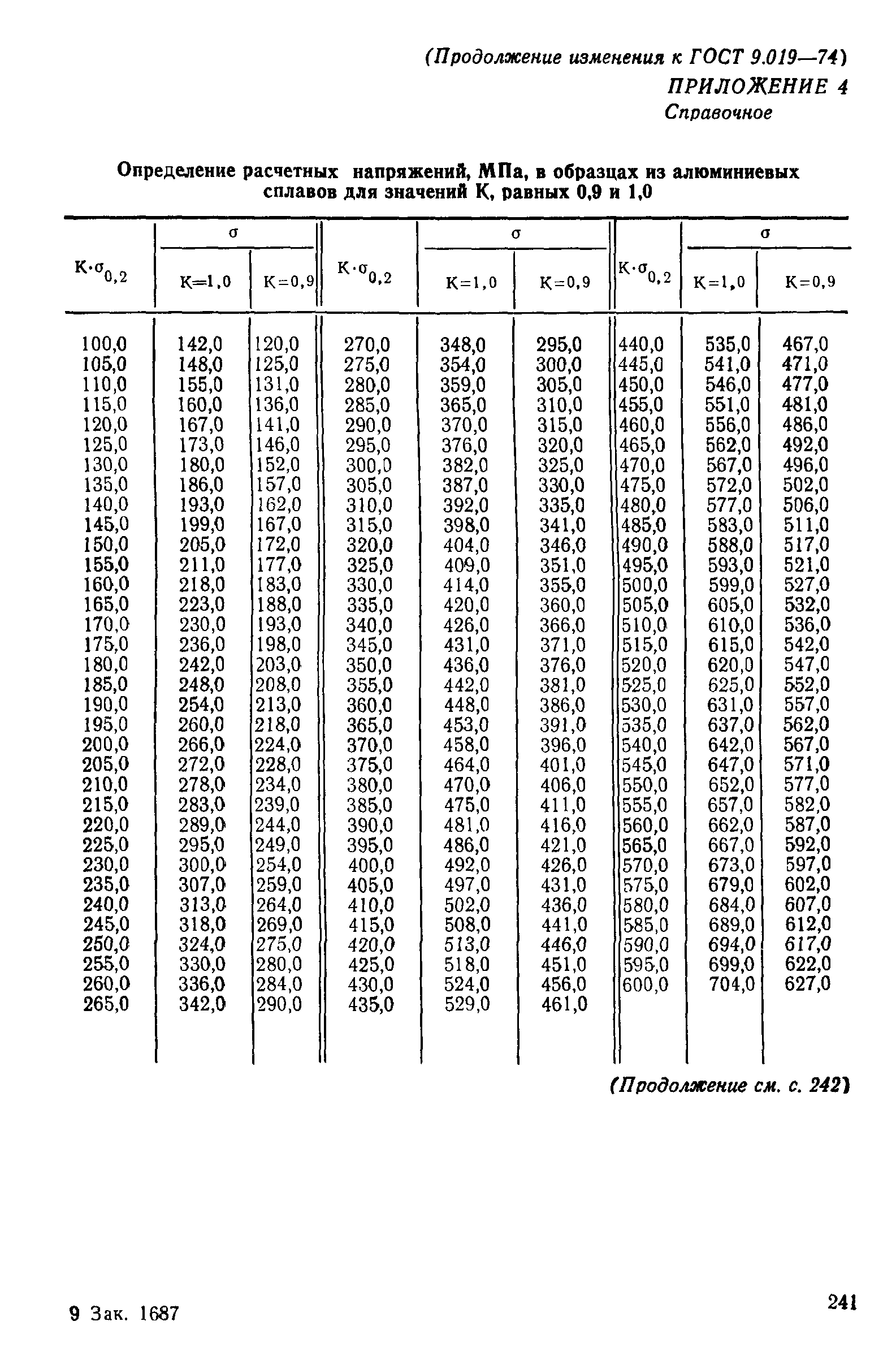

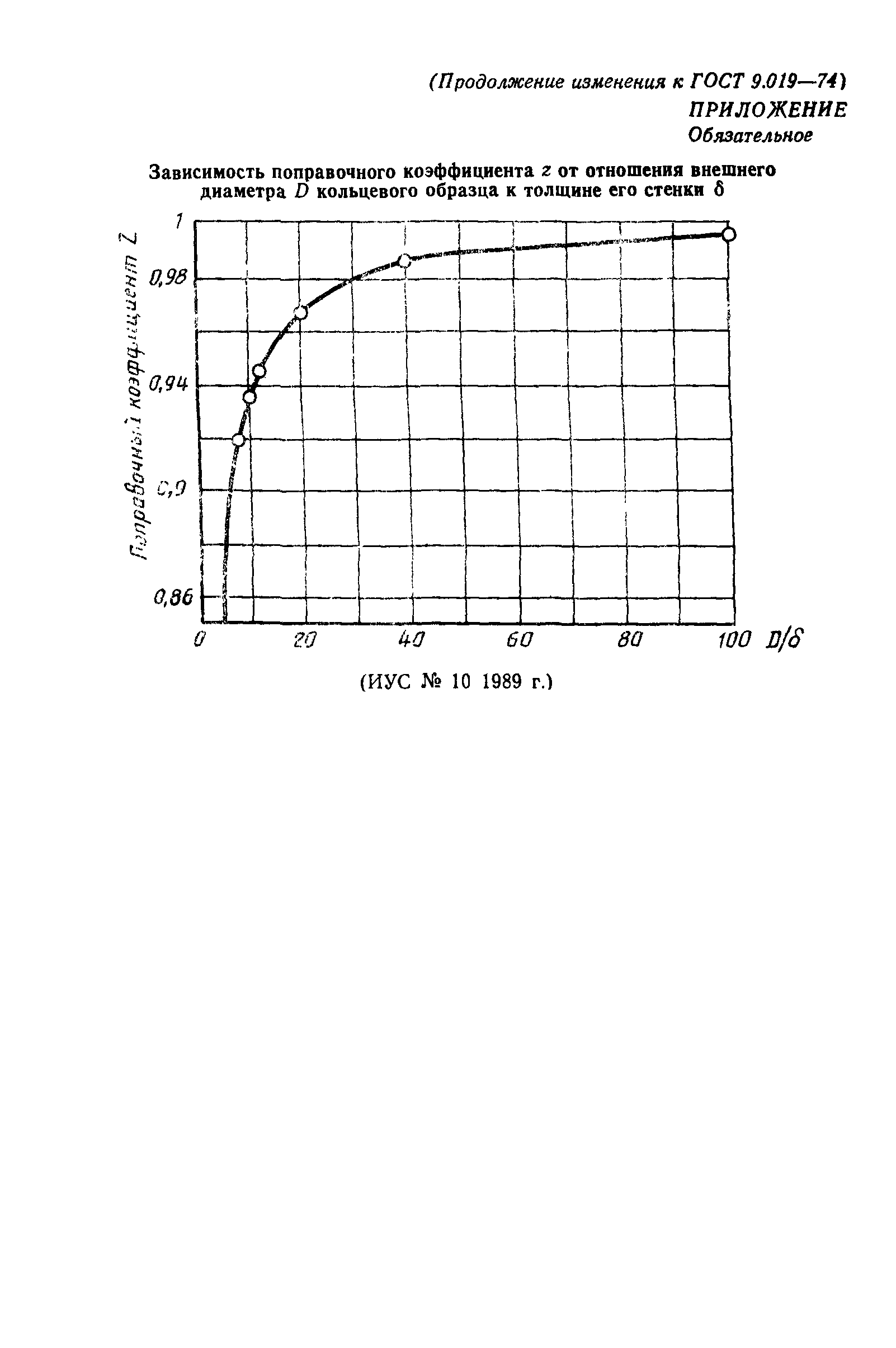

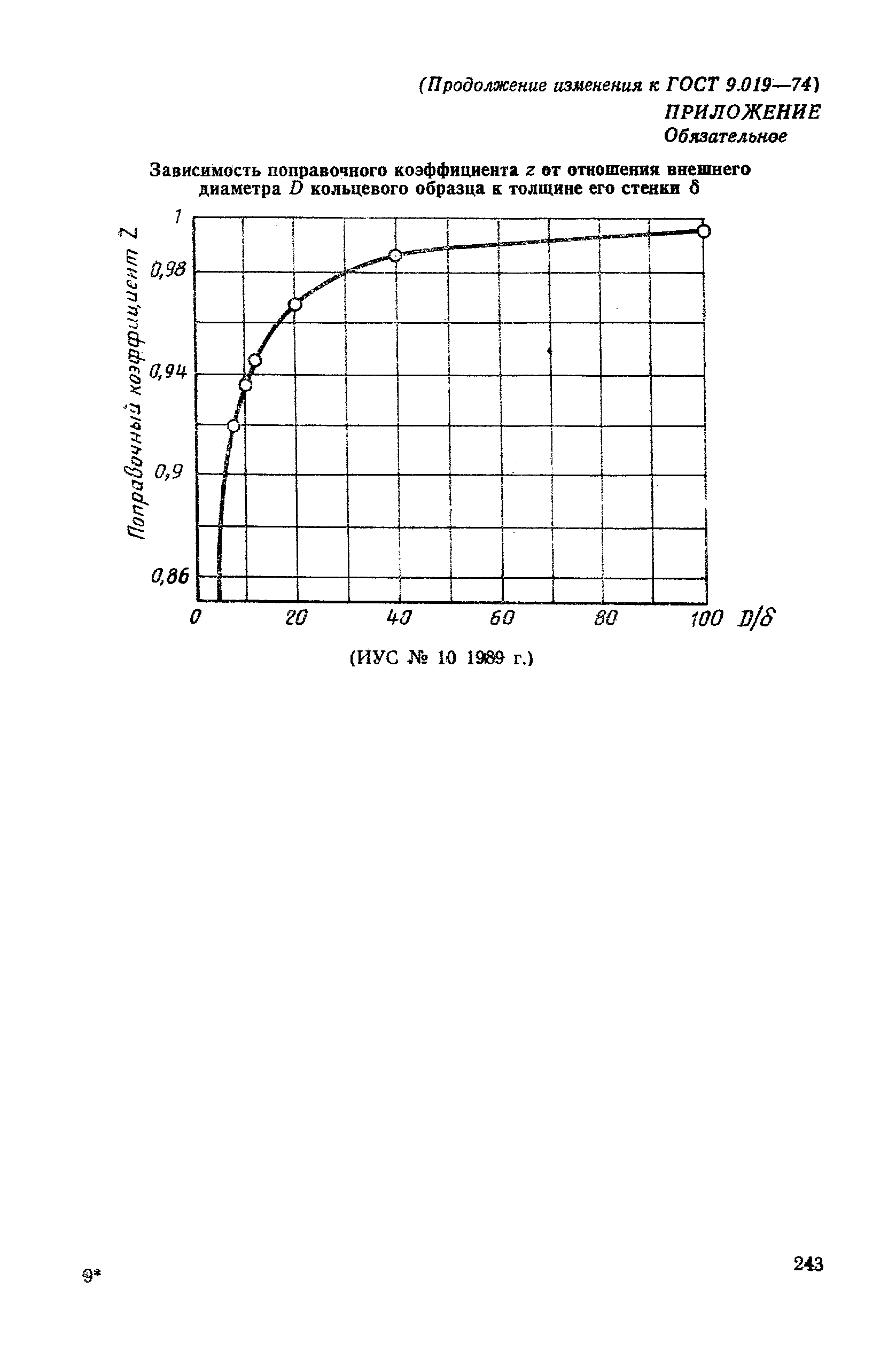

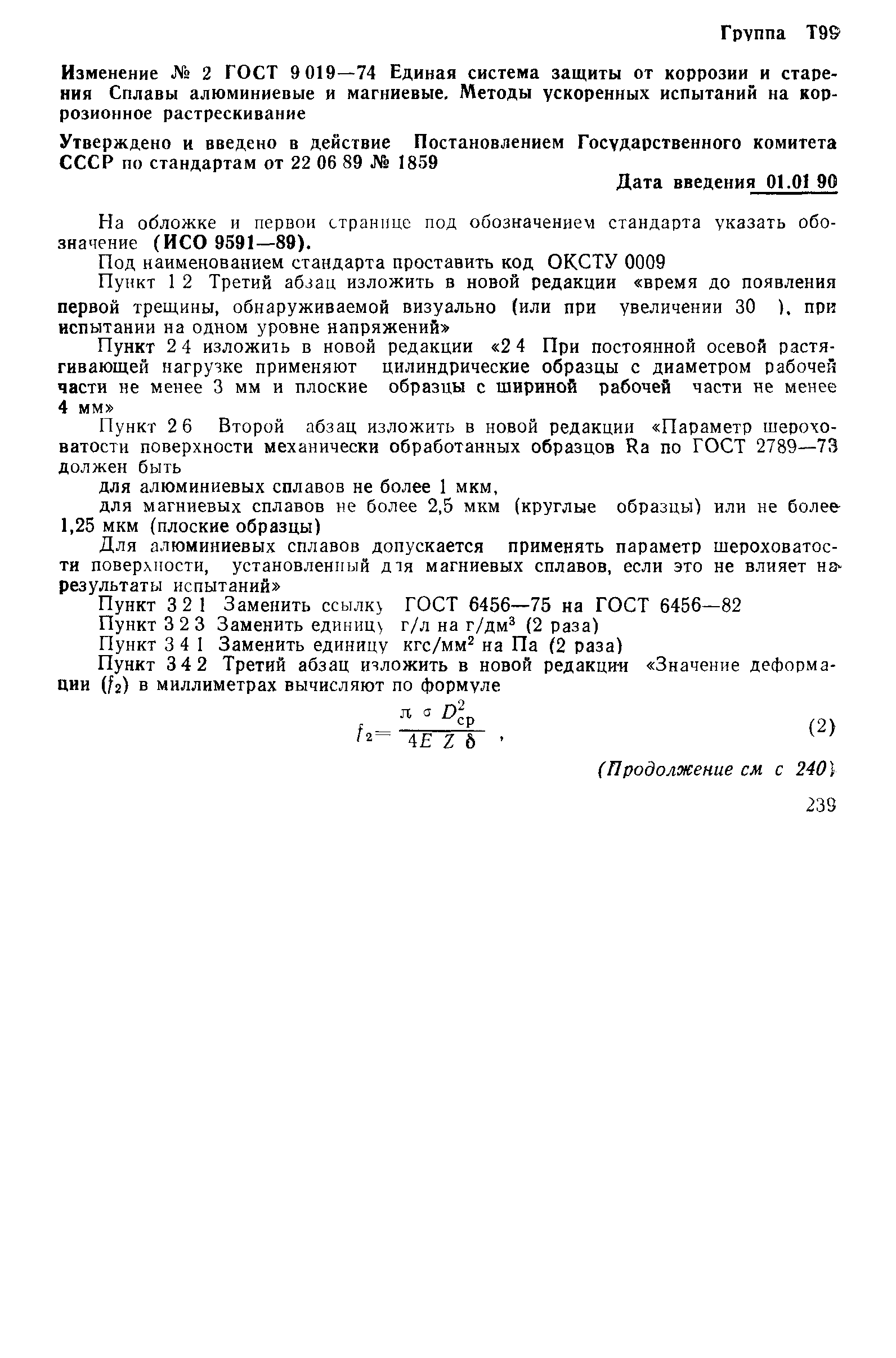

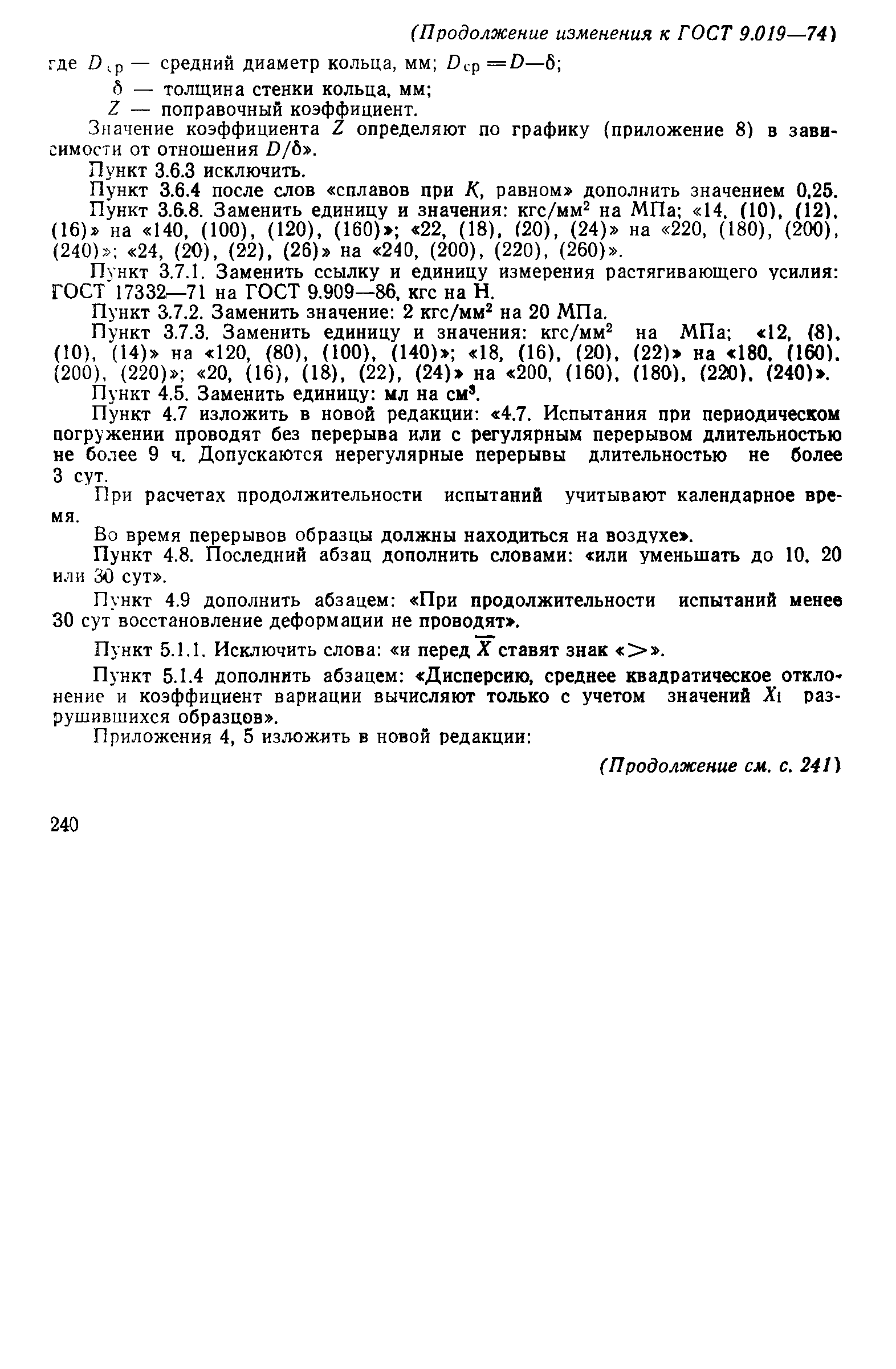

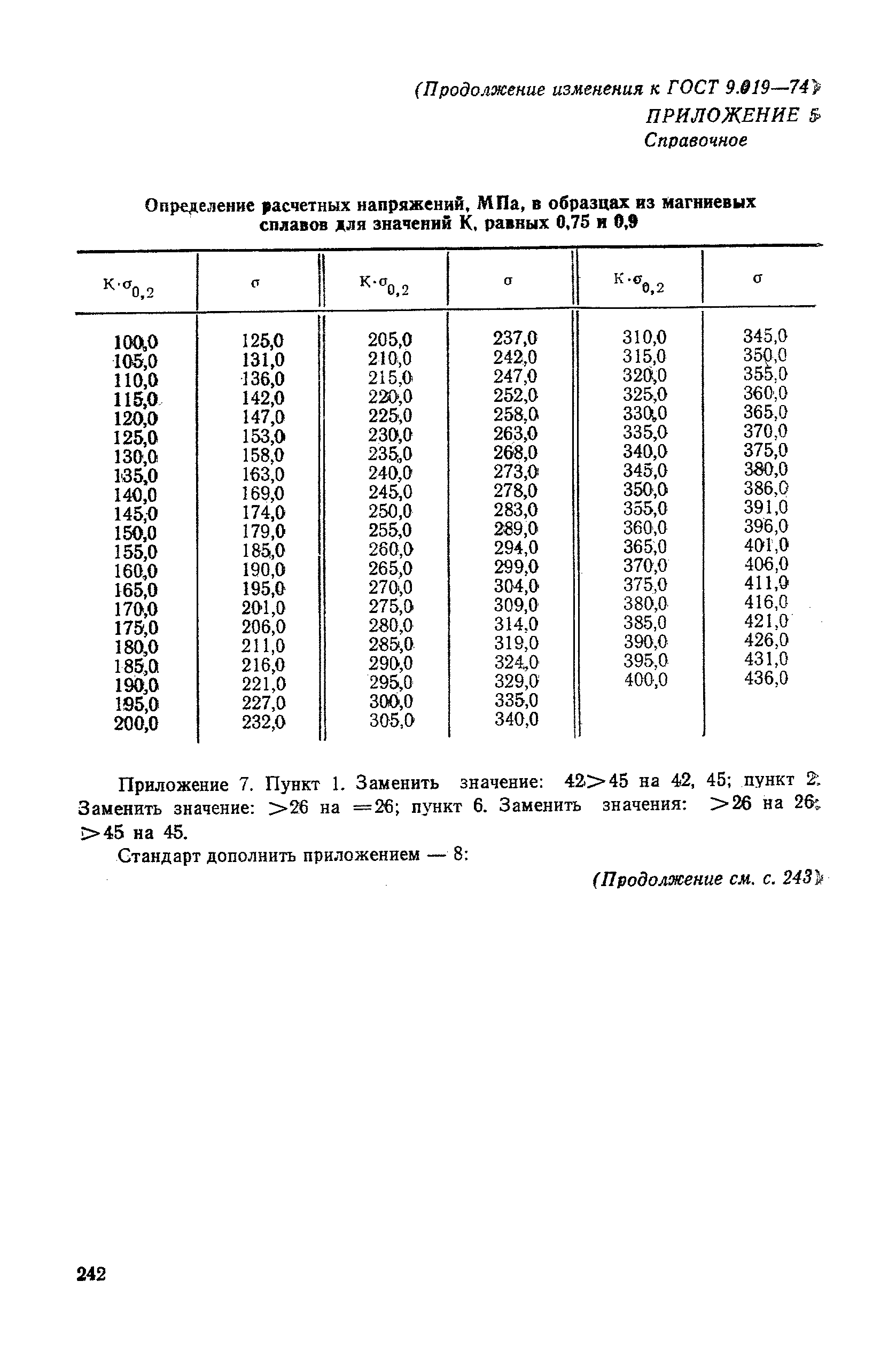

Текстовое изменение № 2 от 01.01.1990
