Скачать ГОСТ 5402-81 Изделия огнеупорные. Методы определения дополнительной линейной усадки или роста

Дата актуализации: 10.08.2017

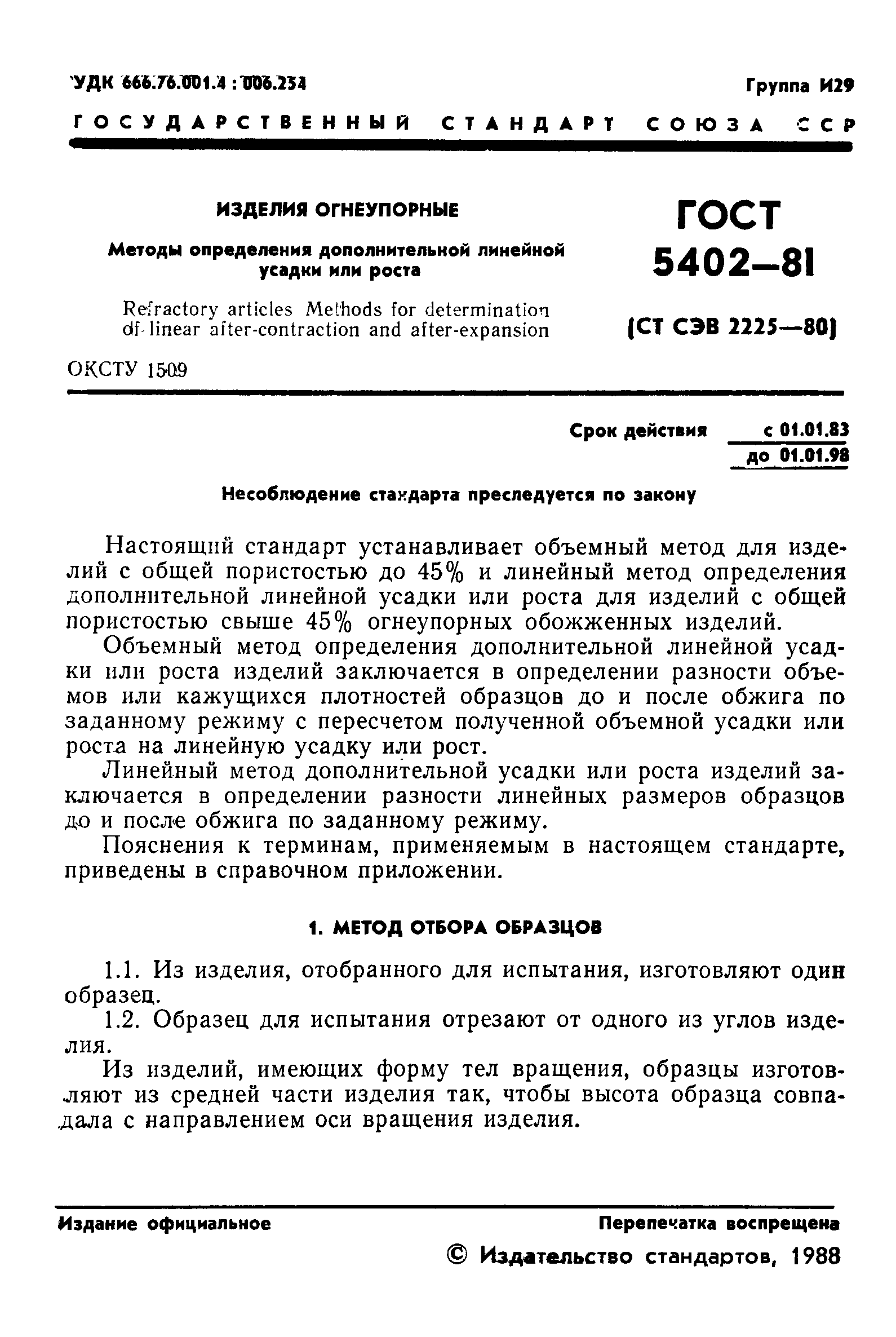

ГОСТ 5402-81

Изделия огнеупорные. Методы определения дополнительной линейной усадки или роста

Обозначение:	ГОСТ 5402-81
Обозначение англ:	GOST 5402-81
Статус:	заменен полностью по частям
Название рус.:	Изделия огнеупорные. Методы определения дополнительной линейной усадки или роста
Название англ.:	Refractory articles. Methods for determination of linear after-contraction and after-expansion
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.06.2001
Область применения:	Стандарт устанавливает объемный метод для изделий с общей пористостью до 45 % и линейный метод определения дополнительной линейной усадки или роста для изделий с общей пористостью свыше 45 % огнеупорных обожженных изделий.

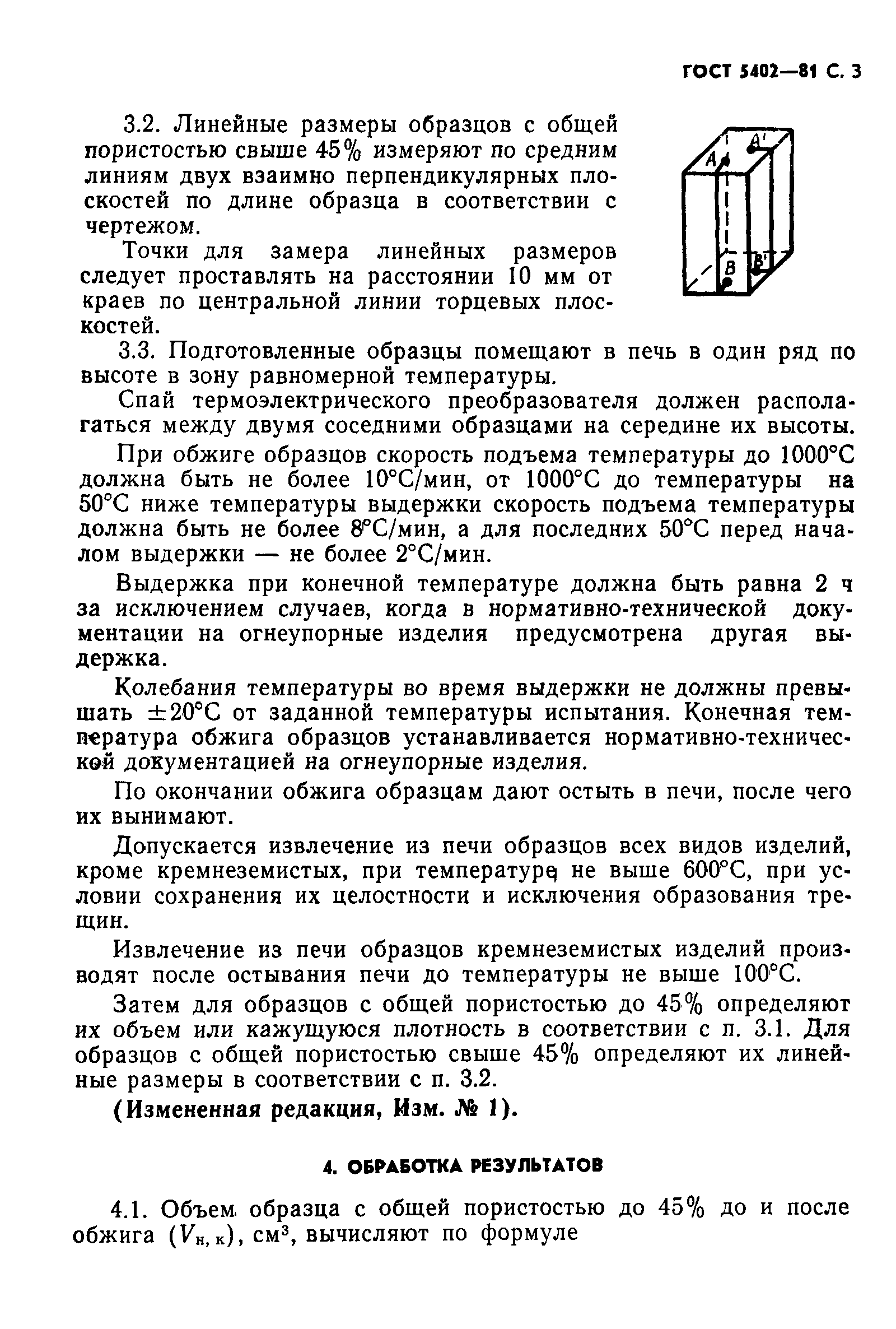

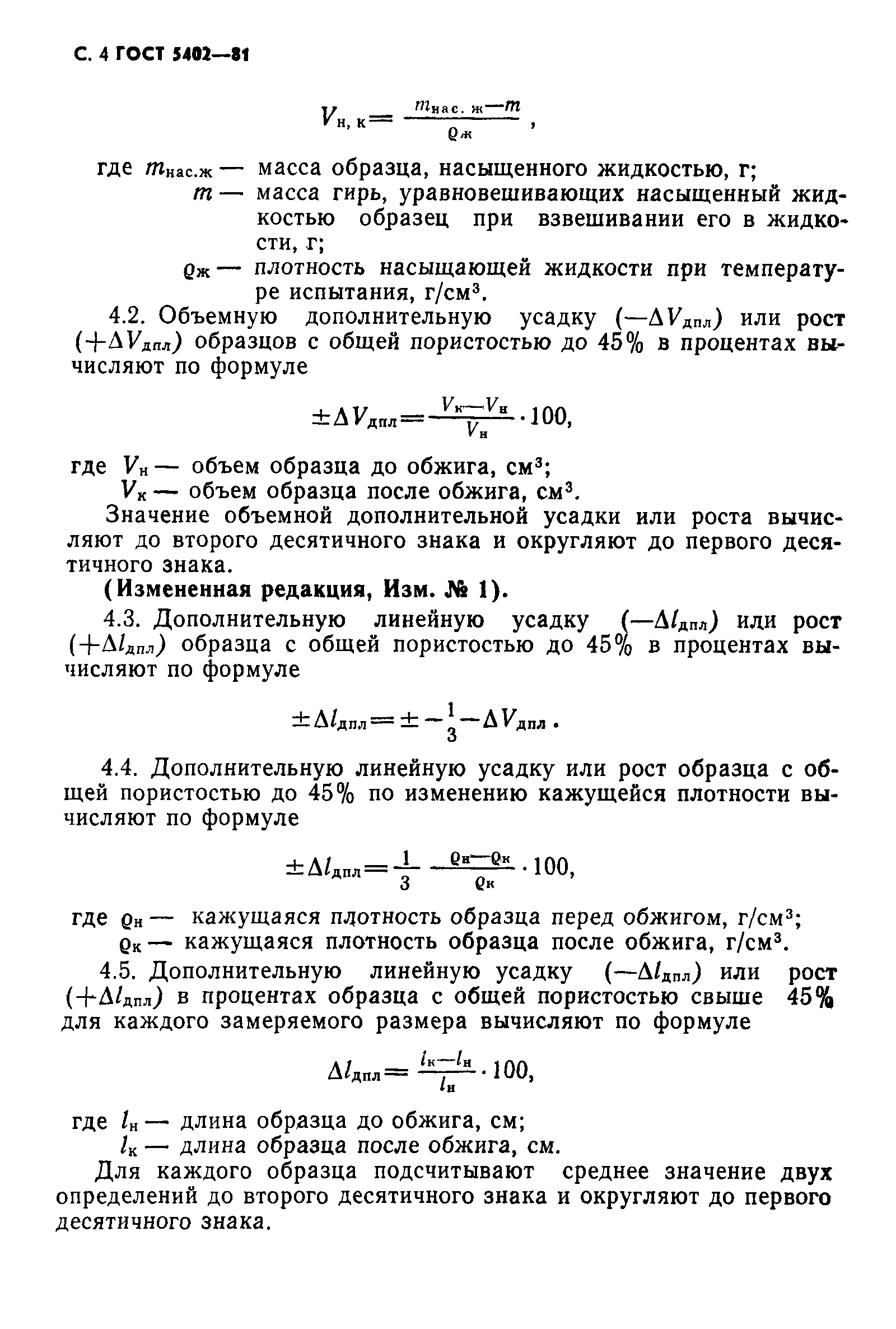

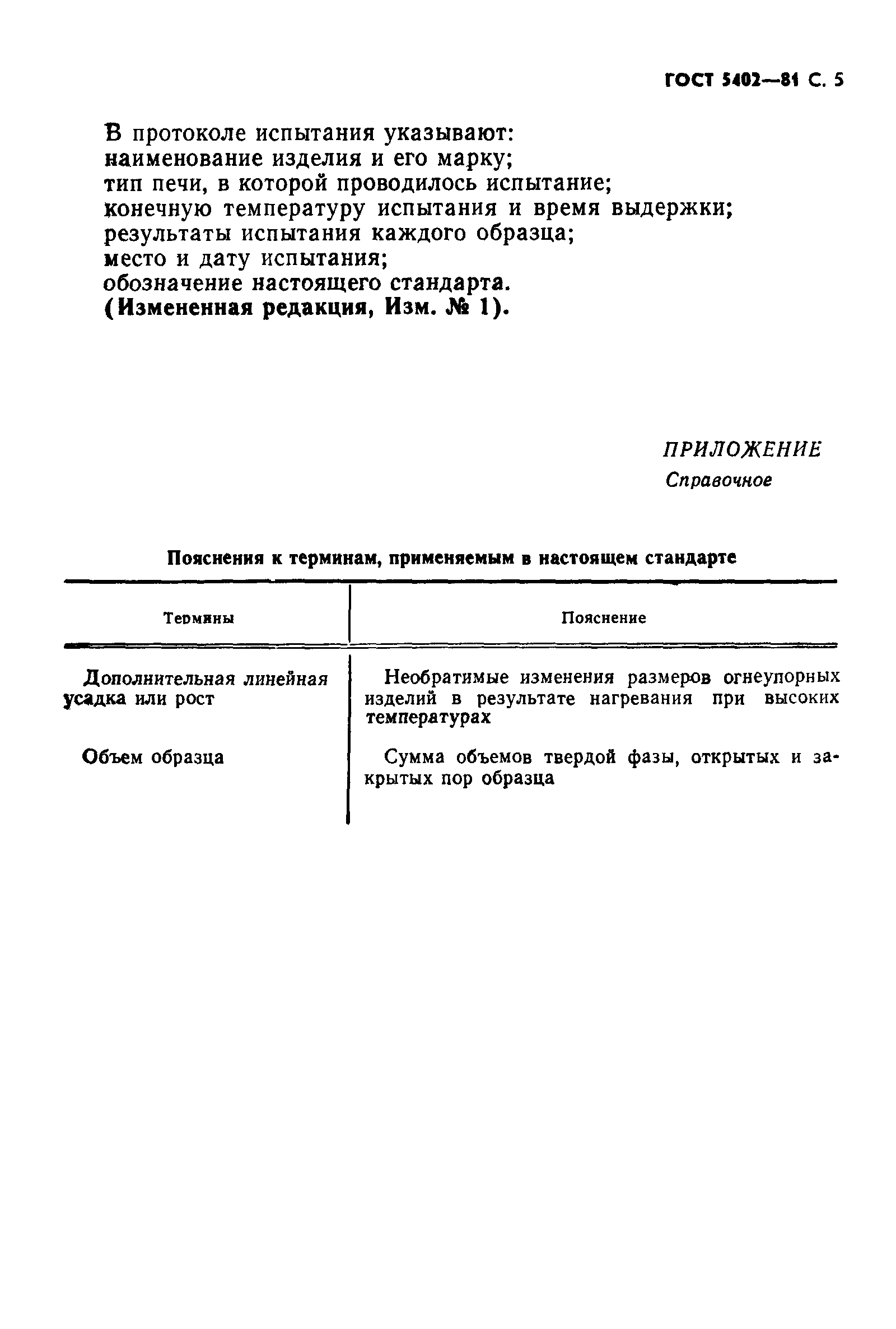

Оглавление:	1 Метод отбора образцов 2 Аппаратура 3 Проведение испытания 4 Обработка результатов Приложение (справочное) Пояснения к терминам, применяемым в настоящем стандарте

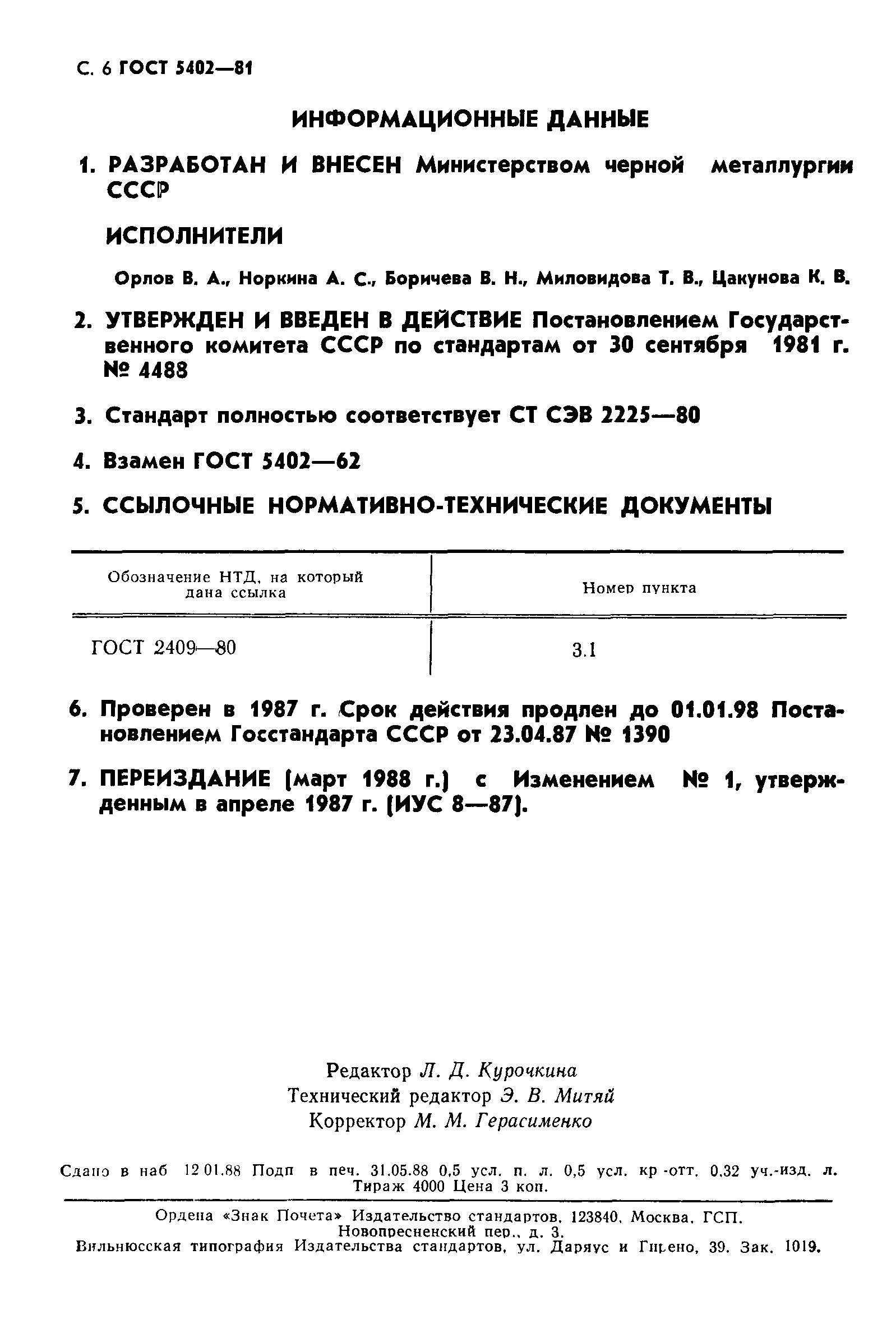

Разработан:	Министерство черной металлургии СССР
Утверждён:	30.09.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 4488)
Издан:	Издательство стандартов (1988 г. )
Расположен в:	Техническая документация Электроэнергия СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Огнеупоры Экология СТЕКОЛЬНАЯ И КЕРАМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Огнеупоры Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Стекольная и керамическая промышленность
Заменяет собой:	ГОСТ 5402-62 «Изделия огнеупорные. Объемный метод определения дополнительной линейной усадки или роста»
Чем заменён:	ГОСТ 5402.1-2000 «Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве» ГОСТ 5402.2-2000 «Изделия огнеупорные теплоизоляционные. Метод определения остаточных изменений размеров при нагреве»
Нормативные ссылки:	ГОСТ 2409-80 «Материалы и изделия огнеупорные. Метод определения водопоглощения, кажущейся плотности, открытой и общей пористости»
