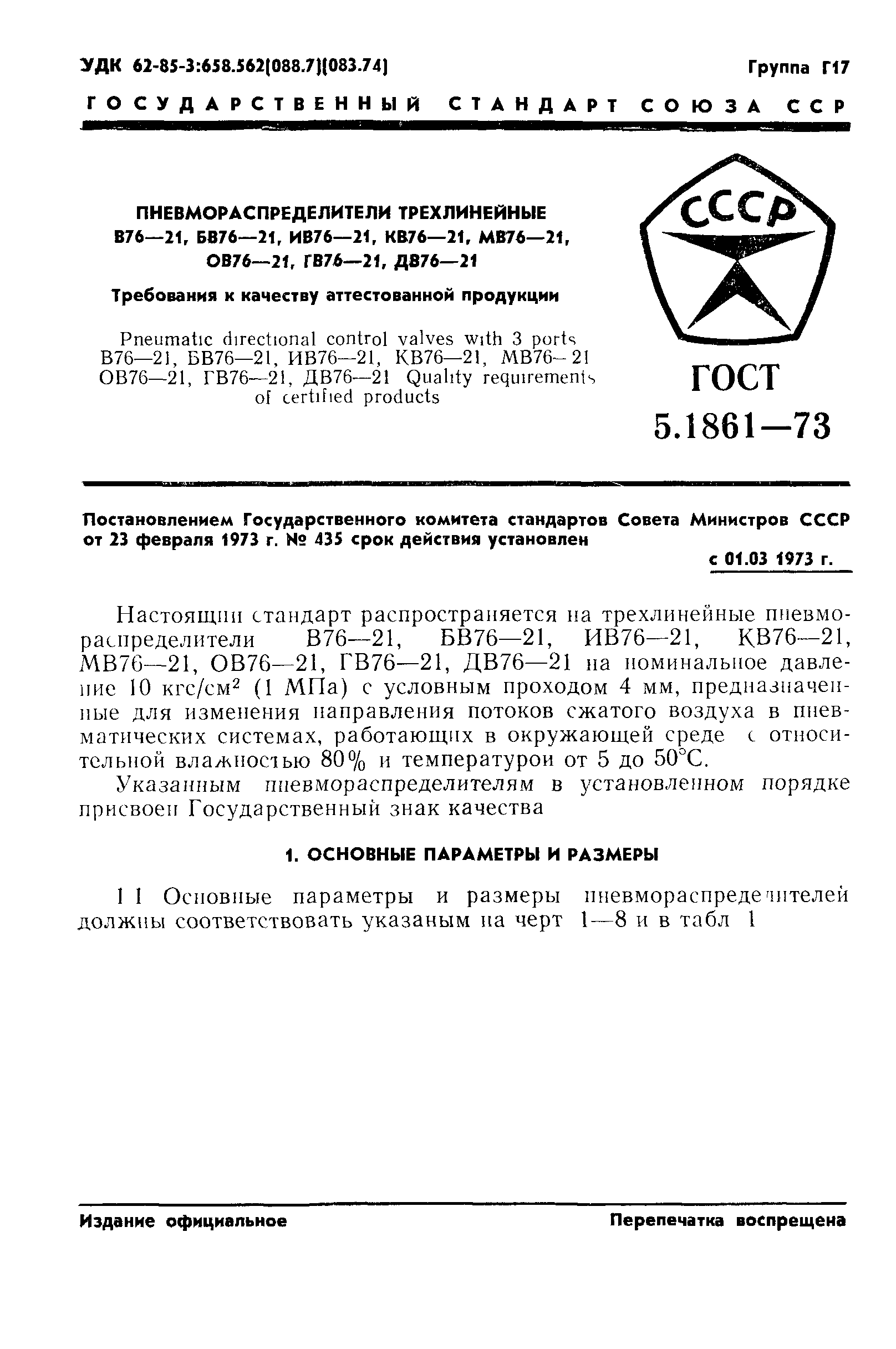

Скачать ГОСТ 5.1861-73 Пневмораспределители трехлинейные В76-21, БВ76-21, ИВ76-21, КВ76-21, МВ76-21, ОВ76-21, ГВ76-21, ДВ76-21. Требования к качеству аттестованной продукцииДата актуализации: 10.08.2017 ГОСТ 5.1861-73

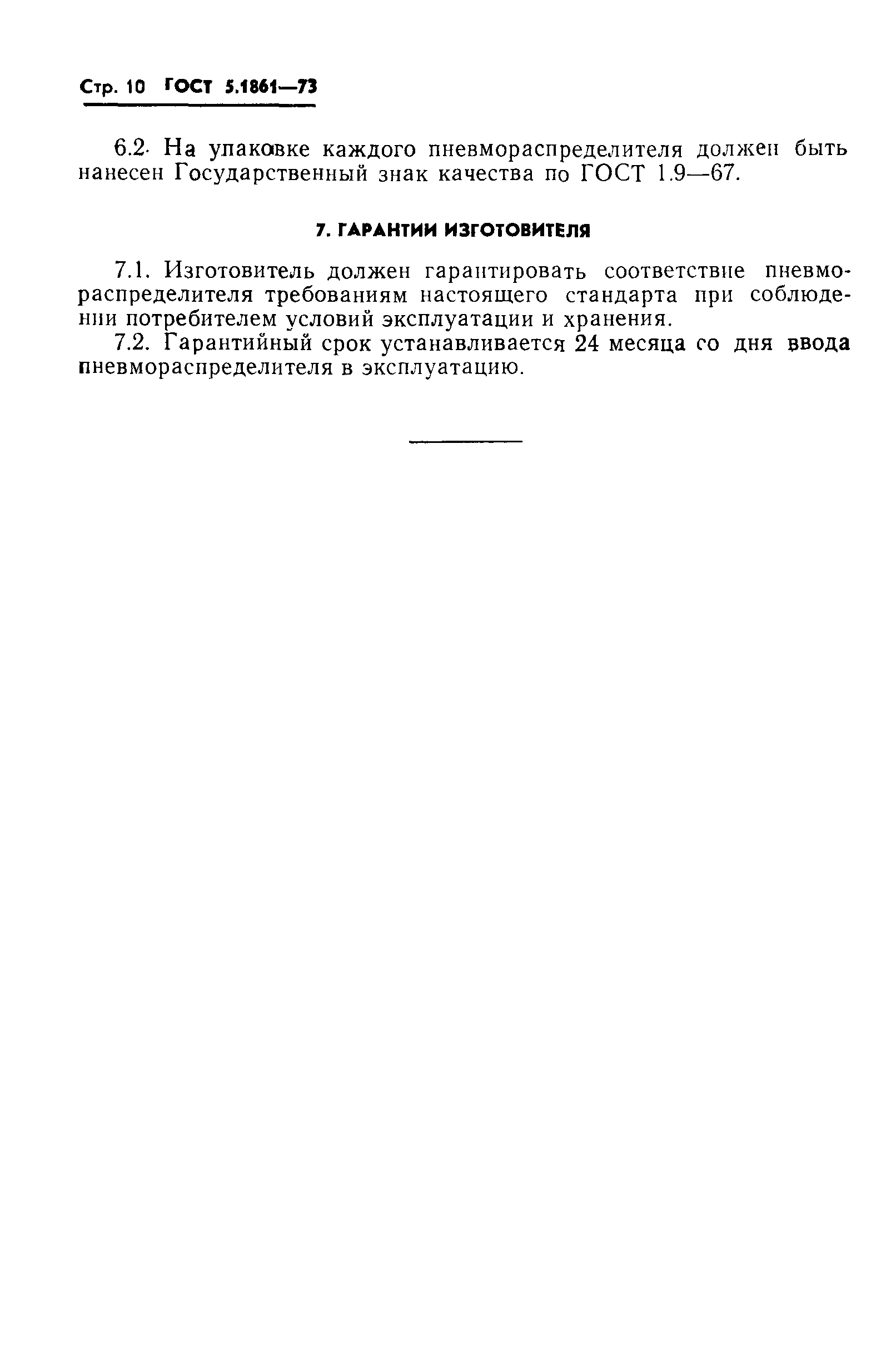

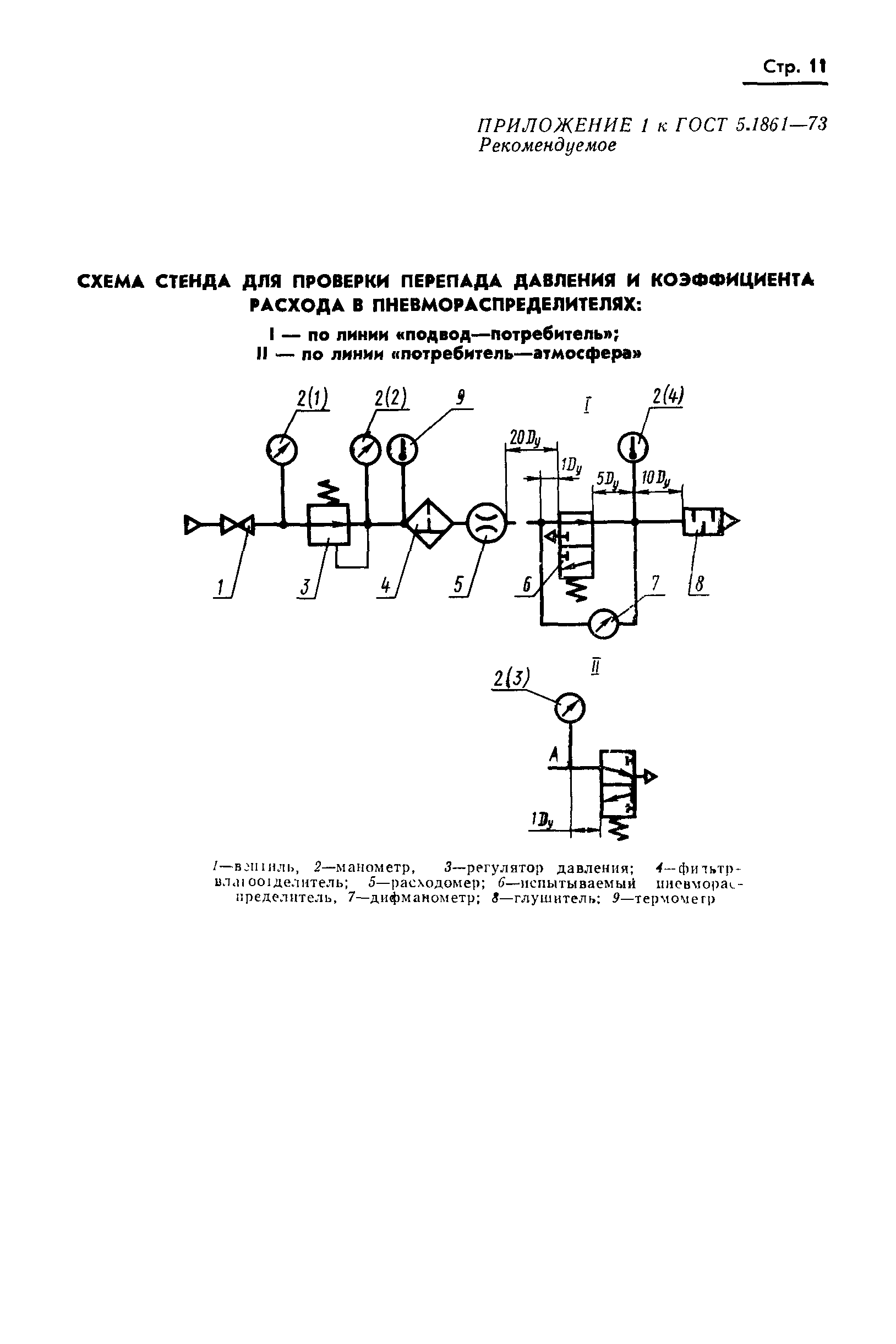

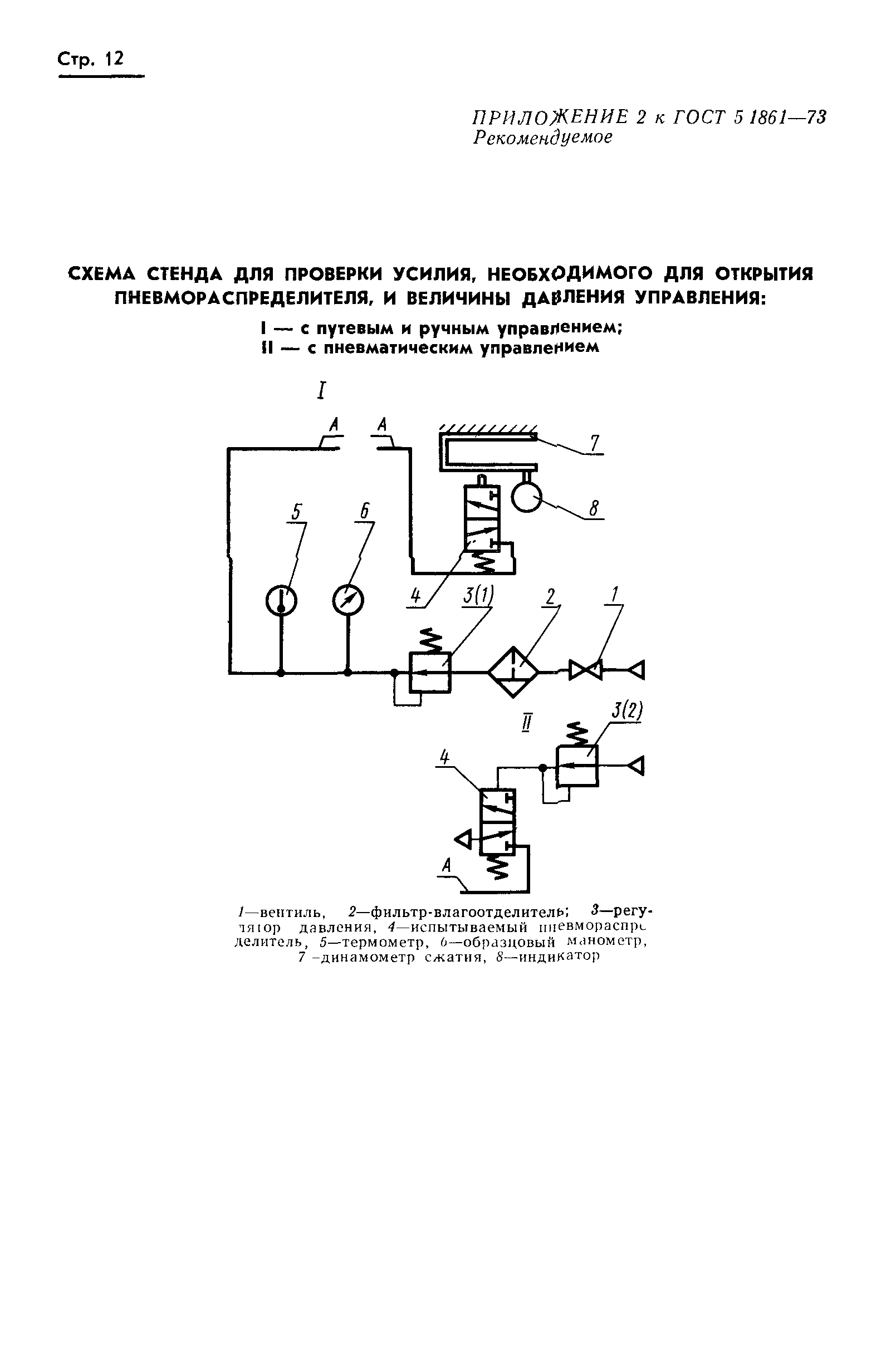

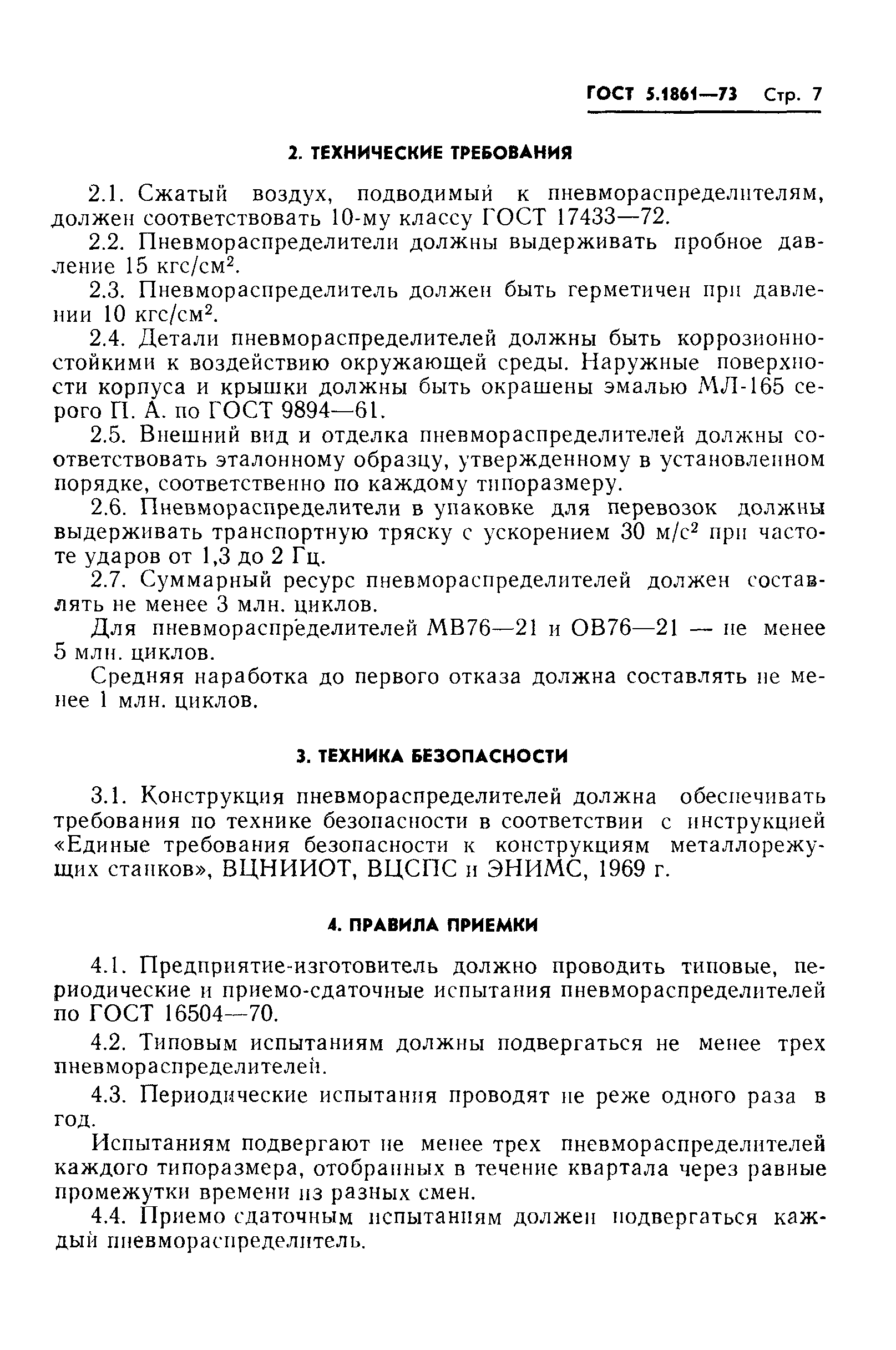

Пневмораспределители трехлинейные В76-21, БВ76-21, ИВ76-21, КВ76-21, МВ76-21, ОВ76-21, ГВ76-21, ДВ76-21. Требования к качеству аттестованной продукцииОбозначение: | ГОСТ 5.1861-73 | Обозначение англ: | GOST 5.1861-73 | Статус: | действует | Название рус.: | Пневмораспределители трехлинейные В76-21, БВ76-21, ИВ76-21, КВ76-21, МВ76-21, ОВ76-21, ГВ76-21, ДВ76-21. Требования к качеству аттестованной продукции | Название англ.: | Pneumatic directional control valves with 3 ports В76-21, БВ76-21, ИВ76-21, КВ76-21, МВ76-21, ОВ76-21, ГВ76-21, ДВ76-21. Quality requirements of certified products | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.03.1973 | Оглавление: | 1. Основные параметры и размеры 2. Технические требования 3. Техника безопасности 4. Правила приемки 5. Методы испытаний 6. Маркировка, упаковка, транспортирование и хранение 7. Гарантии изготовителя Приложение 1. Схема стенда для проверки перепада давления и коэффициента расхода в пневмораспределителях Приложение 2. Схема стенда для проверки усилия, необходимого для открытия пневмораспределителя, и величины давления управления Приложение 3. Схема стенда для проверки герметичности пневмораспределителей с пневматическим управлением Приложение 4. Схема стенда для проверки герметичности пневмораспределителей с путевым и ручным управлением | Утверждён: | 23.02.1973 Госстандарт СССР (USSR Gosstandart 435)
| Расположен в: |
|
![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/0.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/1.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/2.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/3.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/4.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/5.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/6.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/7.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/8.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/9.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/10.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/11.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/12.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/13.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/14.gif) ![ГОСТ 5.1861-73](../../../Data2/1/4294823/4294823676.files/15.gif)
|
