Скачать ГОСТ 4670-91 Пластмассы. Определение твердости. Метод вдавливания шарика

Дата актуализации: 10.08.2017

ГОСТ 4670-91

Пластмассы. Определение твердости. Метод вдавливания шарика

Обозначение:	ГОСТ 4670-91
Обозначение англ:	GOST 4670-91
Статус:	заменен
Название рус.:	Пластмассы. Определение твердости. Метод вдавливания шарика
Название англ.:	Plastics. Determination of hardness. Ball indentation method
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2017
Область применения:	Стандарт устанавливает метод определения твердости пластмасс и эбонита путем вдавливания нагружаемого шарикового индентора.

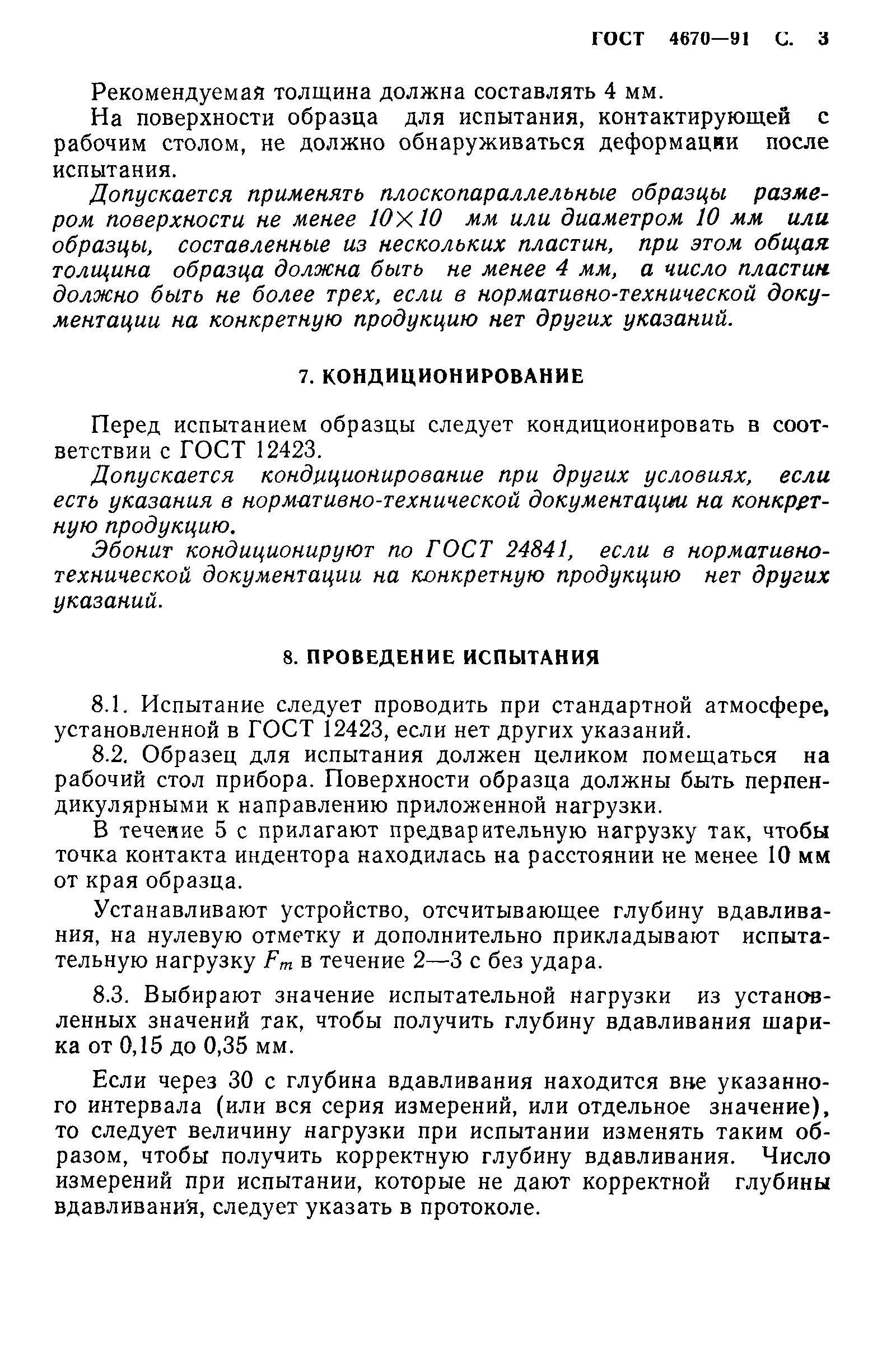

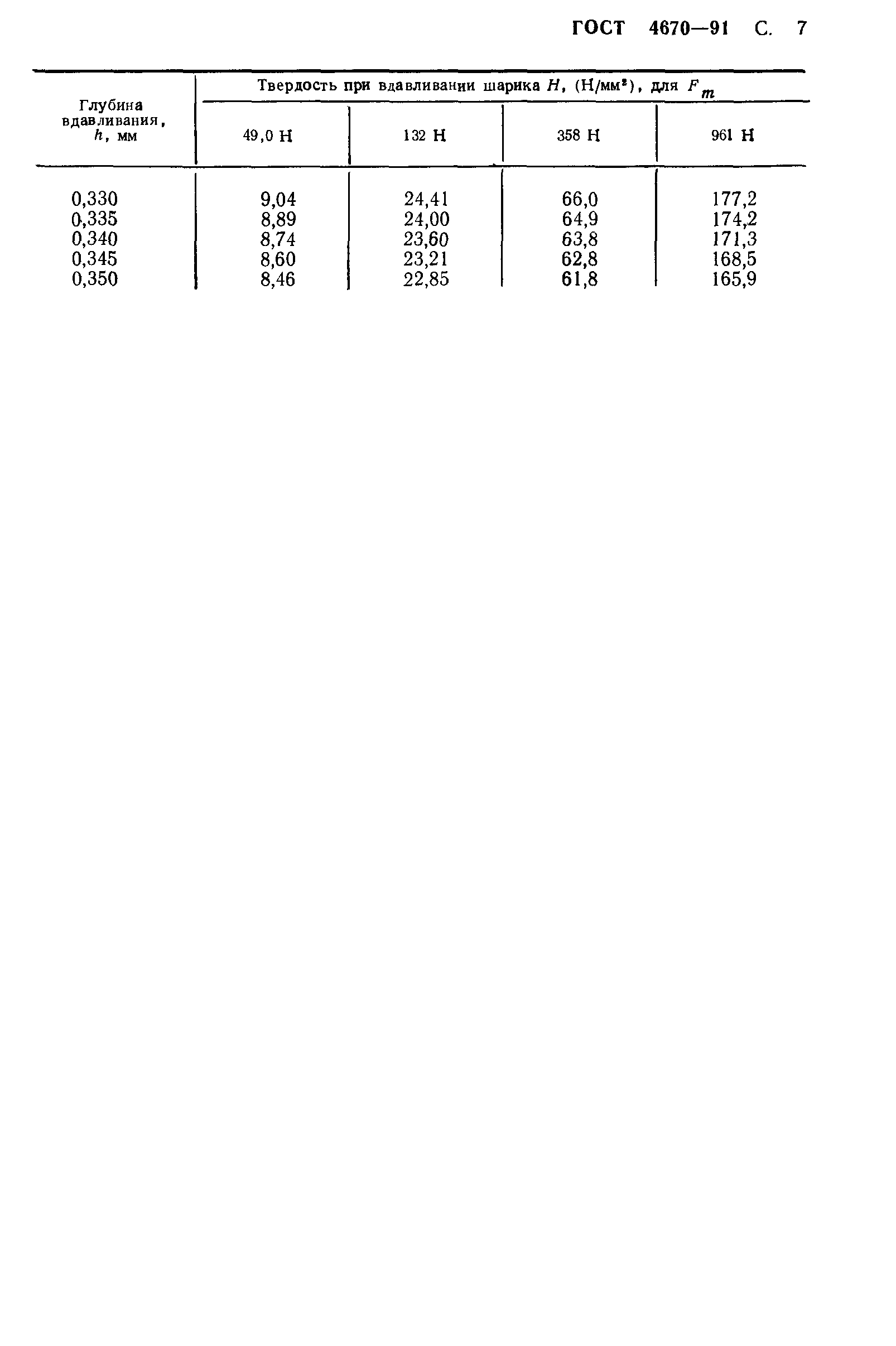

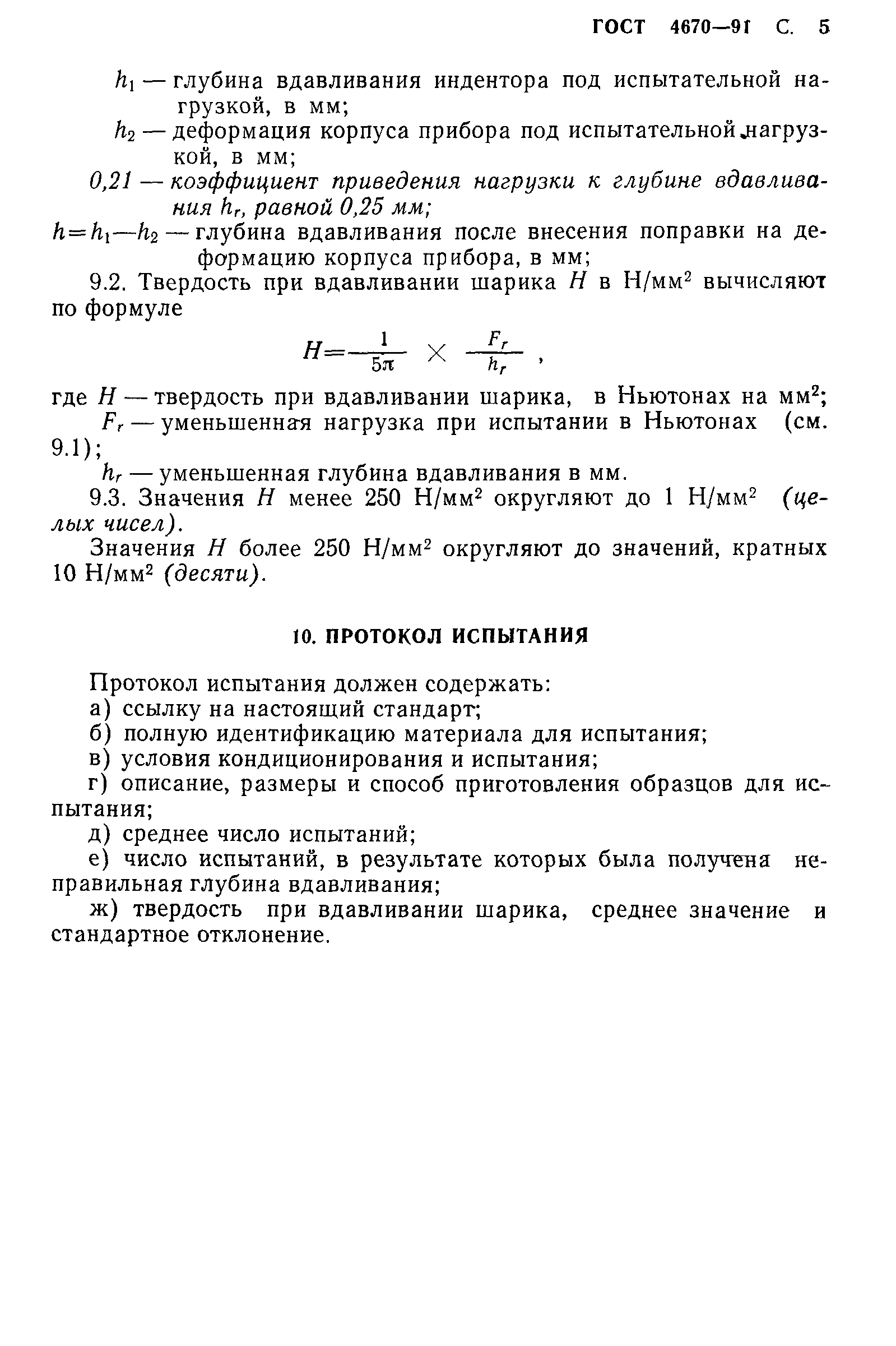

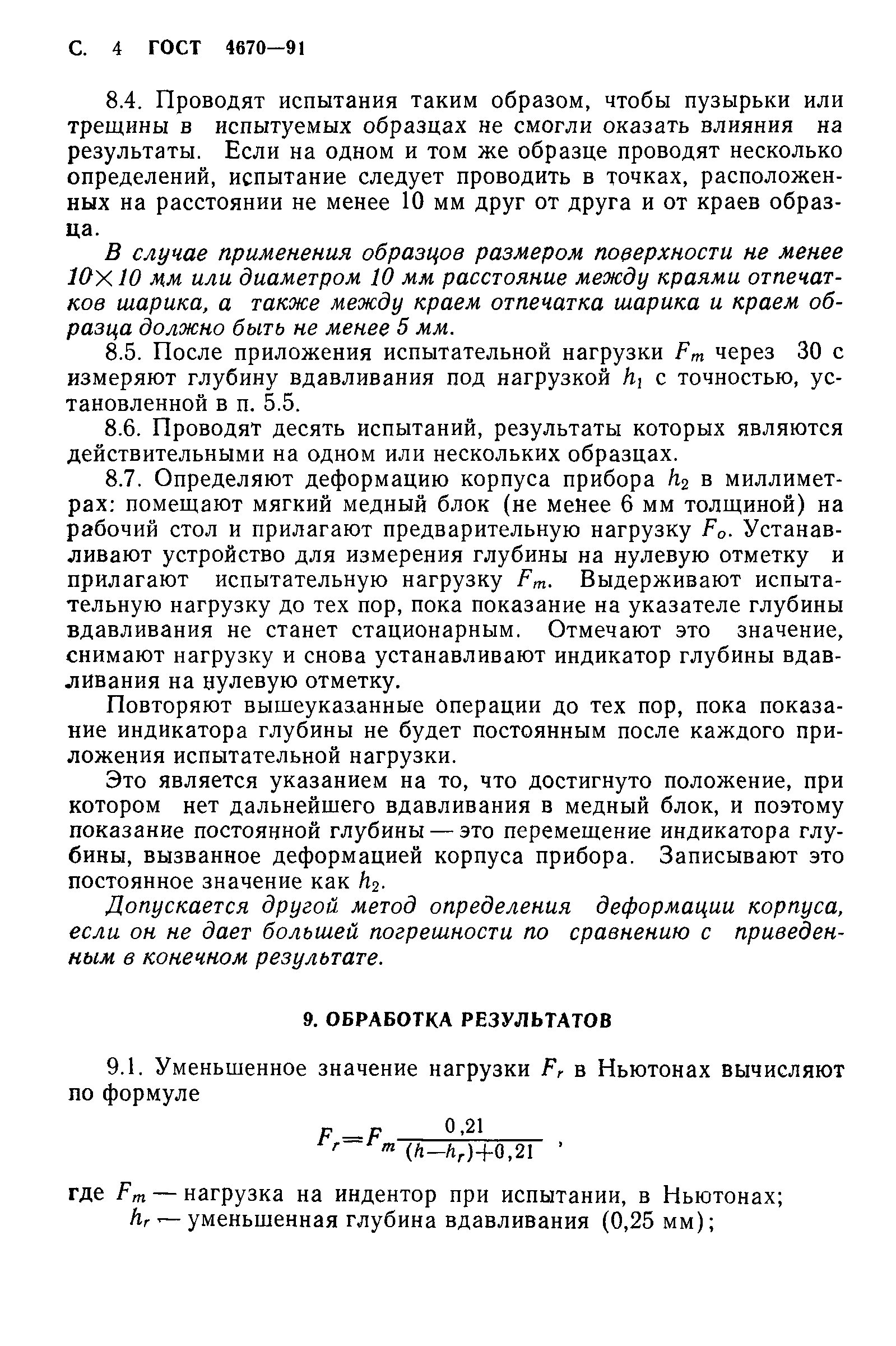

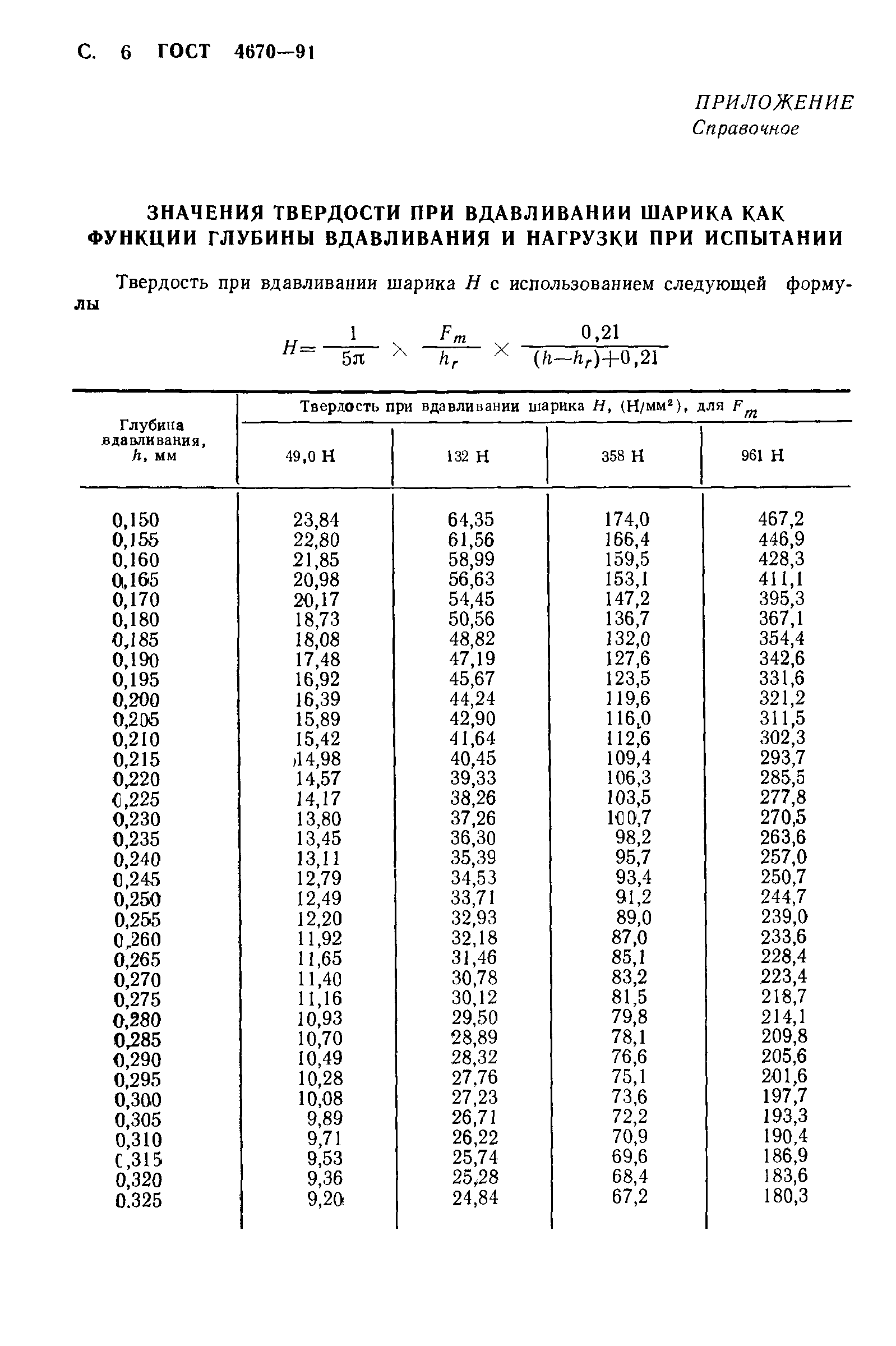

Оглавление:	1 Назначение и область применения 2 Ссылки 3 Определение 4 Сущность метода 5 Аппаратура 6 Образцы для испытания 7 Кондиционирование 8 Проведение испытания 9 Обработка результатов 10 Протокол испытания Приложение (справочное) Значения твердости при вдавливании шарика как функции глубины вдавливания и нагрузки при испытании

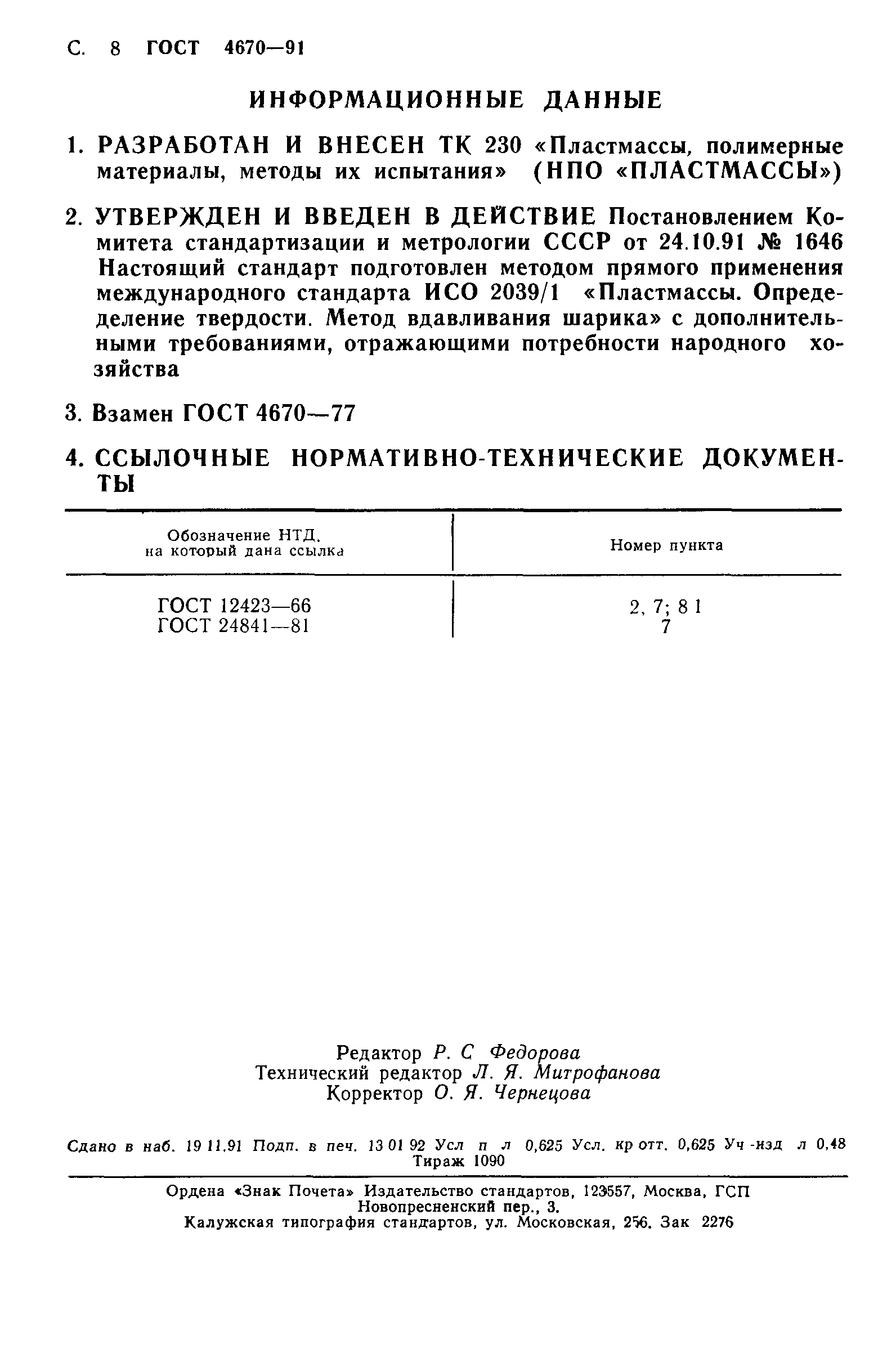

Разработан:	ТК 230 Пластмассы, полимерные материалы, методы их испытания
Утверждён:	24.10.1991 Комитет стандартизации и метрологии СССР (USSR Committee on Standardization and Metrology 1646)
Издан:	Издательство стандартов (1992 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Резиновая, резинотехническая, асбестотехническая и пластмассовая промышленность
Заменяет собой:	ГОСТ 4670-77 «Пластмассы и эбонит. Метод определения твердости вдавливанием шарика под заданной нагрузкой» (ИУС 1-92)
Чем заменён:	ГОСТ 4670-2015 «Пластмассы. Определение твердости. Метод вдавливания шарика»
Нормативные ссылки:	ГОСТ 12423-66 «Пластмассы. Условия кондиционирования и испытания образцов (проб)» ГОСТ 24841-81 «Эбонит. Общие требования к проведению физико-механических испытаний»
