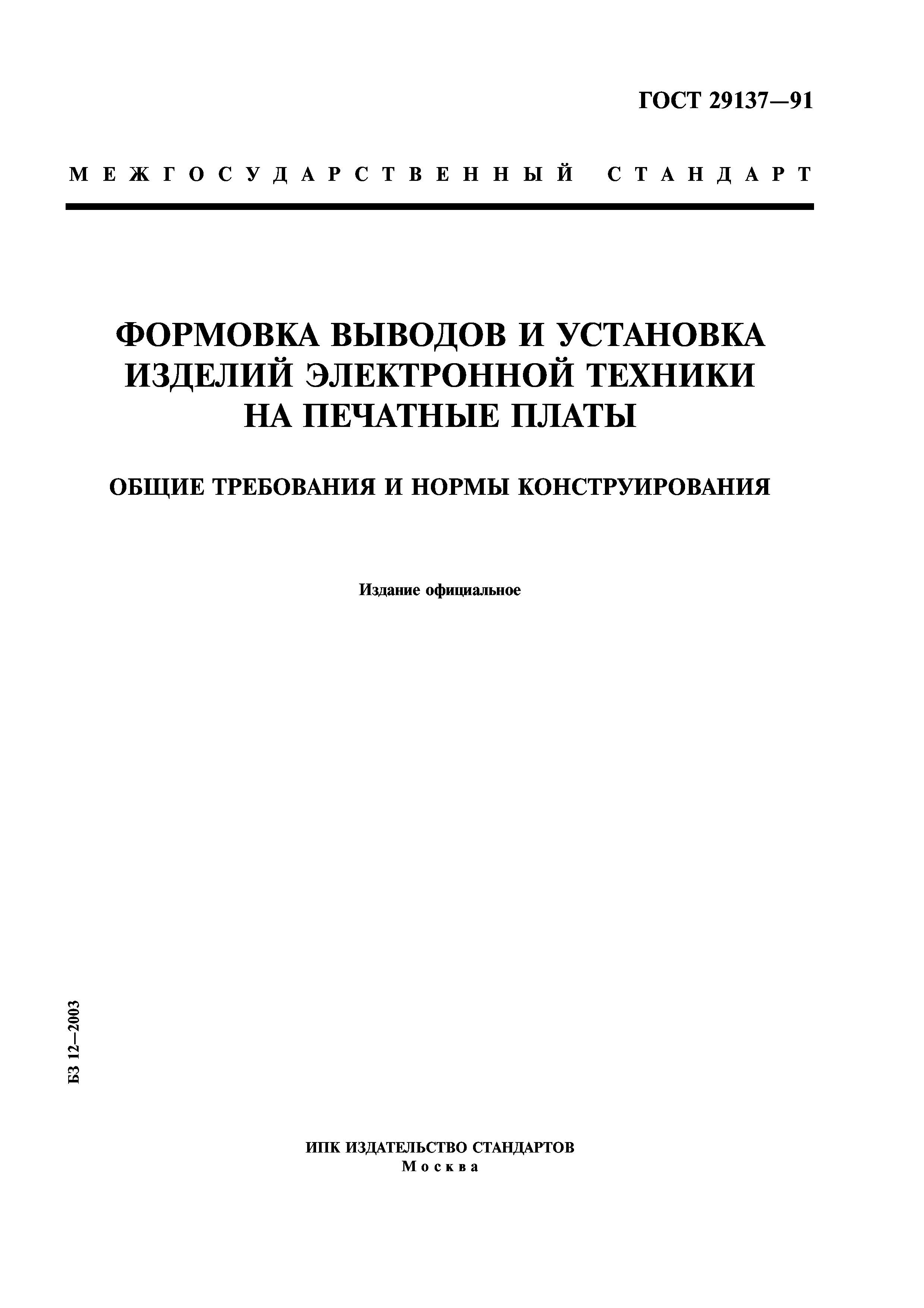

ГОСТ 29137-91

Формовка выводов и установка изделий электронной техники на печатные платы. Общие требования и нормы конструирования

Обозначение:	ГОСТ 29137-91
Обозначение англ:	GOST 29137-91
Статус:	введен впервые
Название рус.:	Формовка выводов и установка изделий электронной техники на печатные платы. Общие требования и нормы конструирования
Название англ.:	Lead forming and electronic component insertion onto PC boards. General requirements and design specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

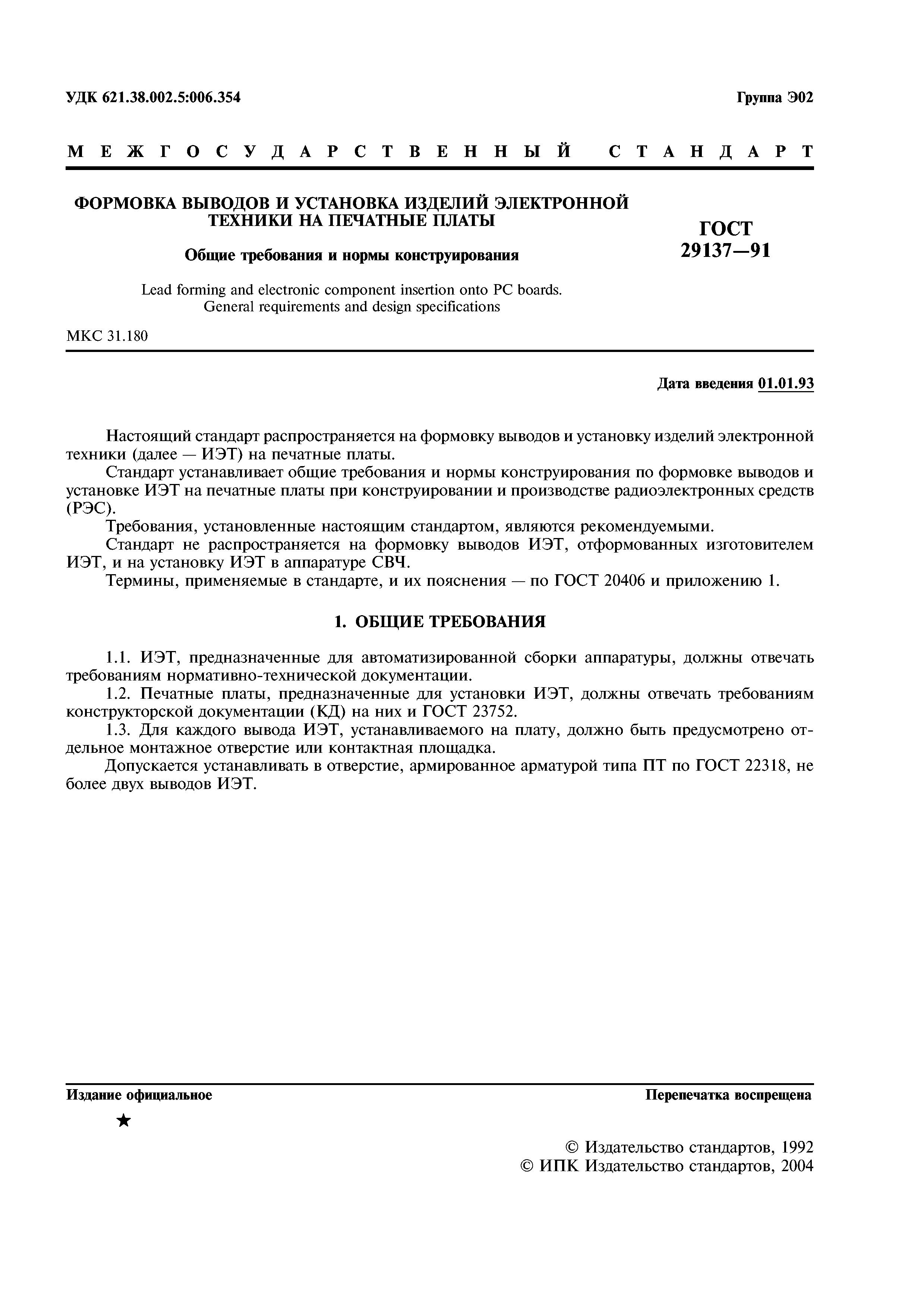

Область применения:	Стандарт распространяется на формовку выводов и установку изделий электронной техники (ИЭТ) на печатные платы. Стандарт устанавливает общие требования и нормы конструирования по формовке выводов и установке ИЭТ на печатные платы при конструировании и производстве радиоэлектронных средств. Стандарт не распространяется на формовку выводов ИЭТ, отформованных изготовителем ИЭТ, и на установку ИЭТ в аппаратуре СВЧ.

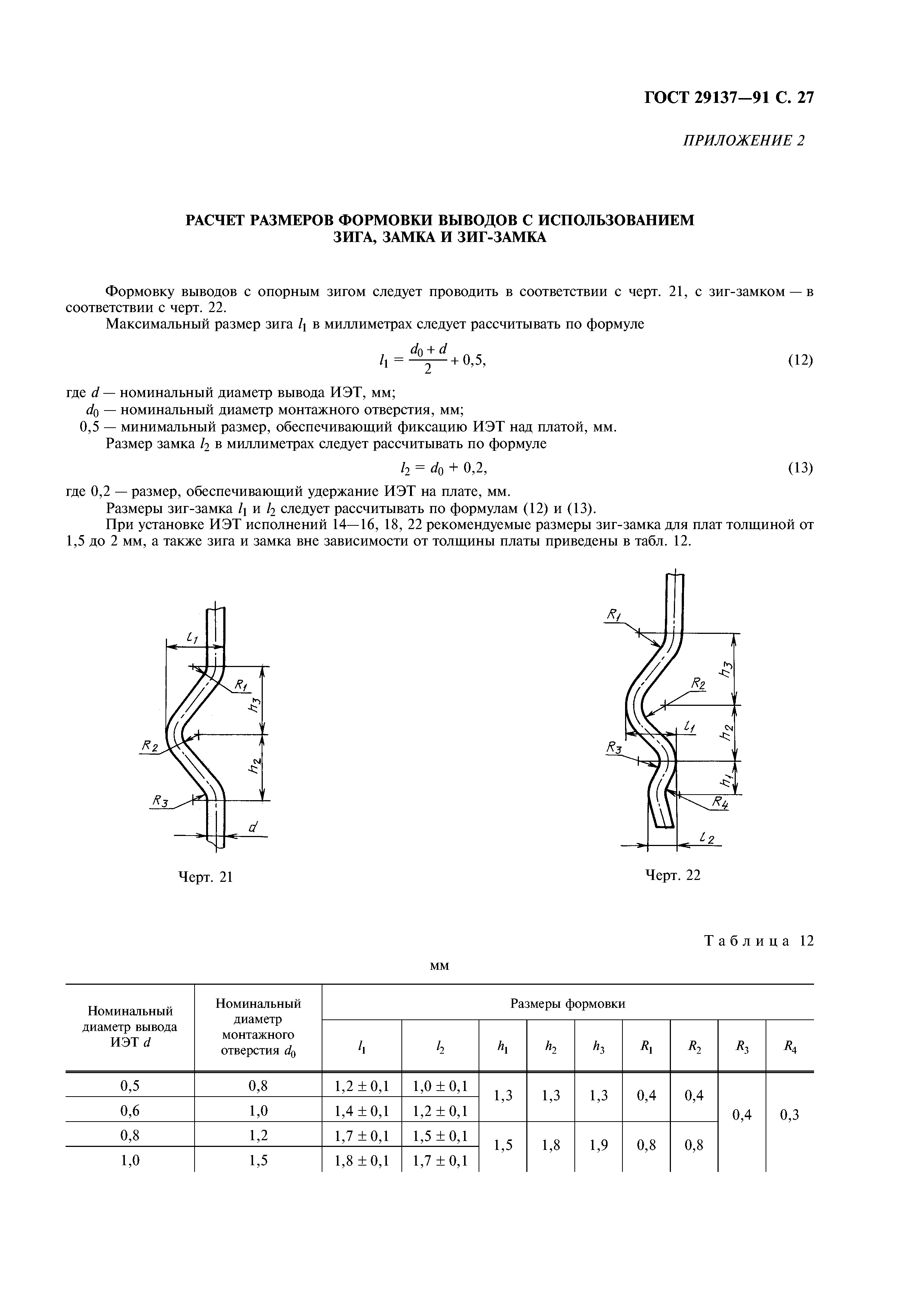

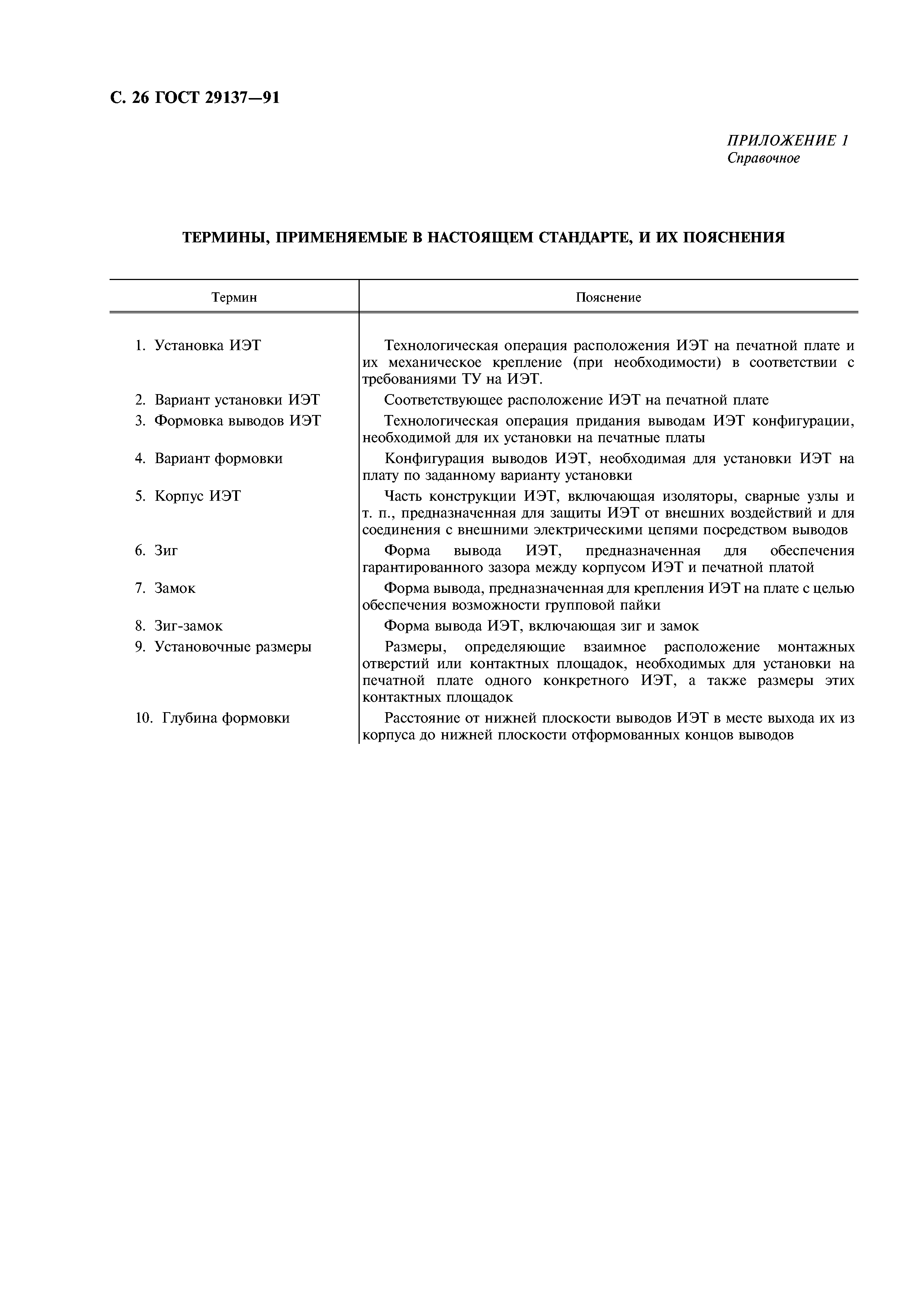

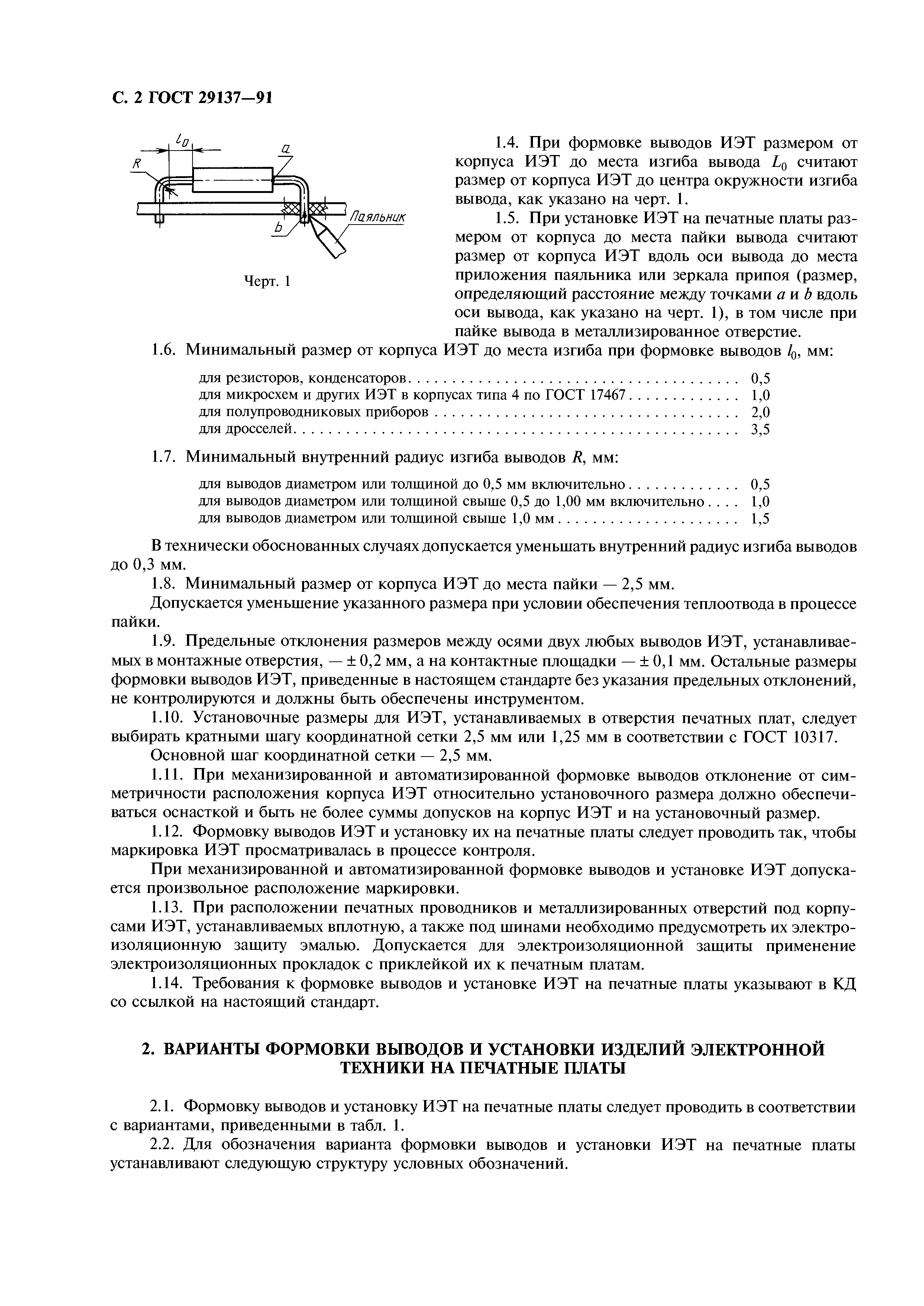

Оглавление:	1. Общие требования 2. Варианты формовки выводов и установки изделий электронной техники на печатные платы 3. Требования к формовке выводов и установке изделий электронной техники на печатные платы Приложение 1. Термины, применяемые в настоящем стандарте, и их пояснения Приложение 2. Расчет размеров формовки выводов с использованием зига, замка и зиг-замка

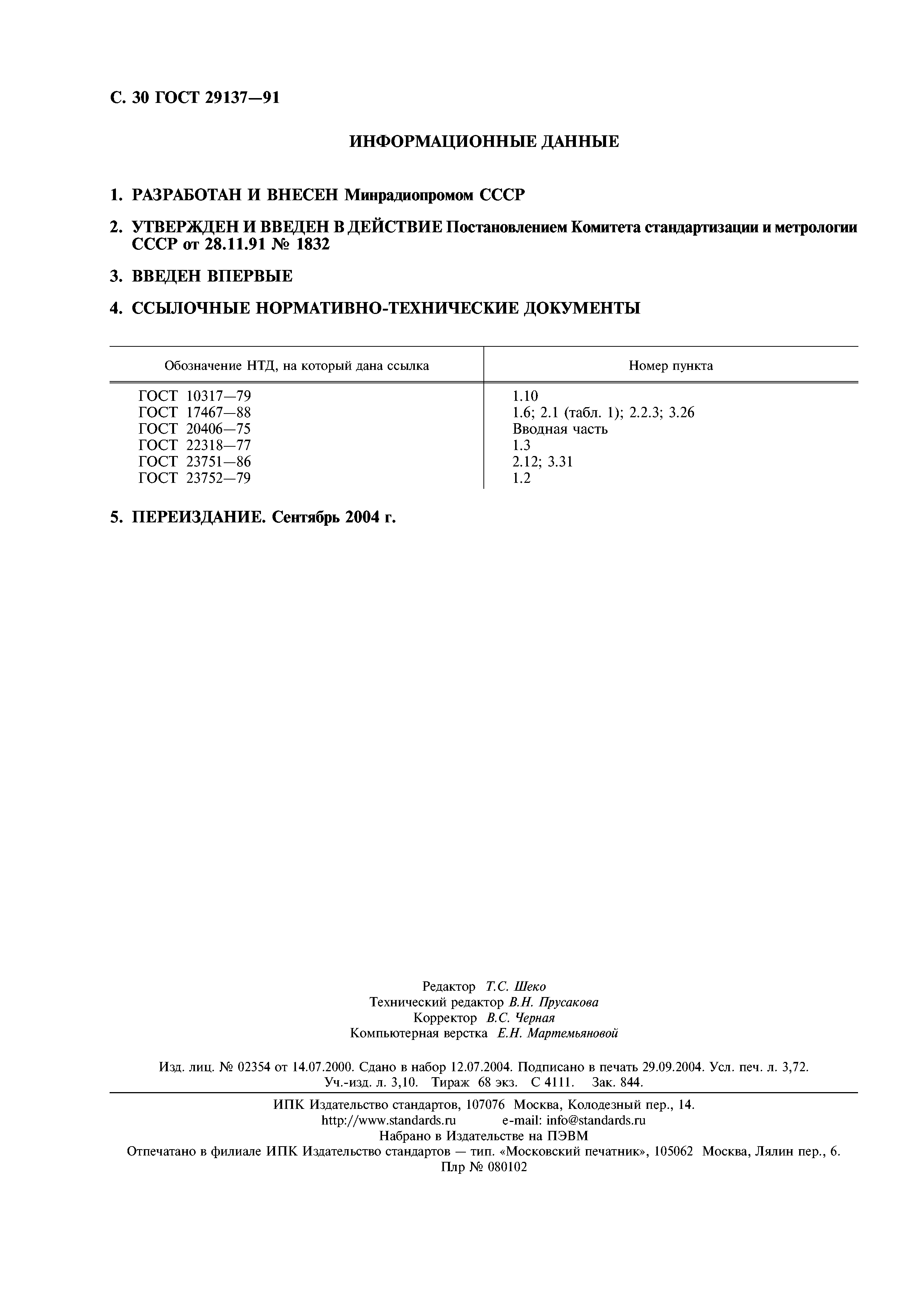

Разработан:	Минрадиопром СССР
Утверждён:	28.11.1991 Госстандарт России (Russian Federation Gosstandart 1832)
Издан:	Издательство стандартов (1992 г. ) ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Печатные схемы и платы Экология ЭЛЕКТРОНИКА Печатные схемы и платы
Нормативные ссылки:	ГОСТ 10317-79 «Платы печатные. Основные размеры» ГОСТ 17467-88 «Микросхемы интегральные. Основные размеры» ГОСТ 20406-75 «Платы печатные. Термины и определения» ГОСТ 22318-77 «Арматура переходов печатных плат. Типы, конструкция и размеры, технические требования» ГОСТ 23751-86 «Платы печатные. Основные параметры конструкции» ГОСТ 23752-79 «Платы печатные. Общие технические условия»
