ГОСТ 28942.9-91

Соединения трубопроводов с шаровым ниппелем тройниковые проходные ввертные с уплотнением резиновым кольцом круглого сечения. Конструкция

Обозначение:	ГОСТ 28942.9-91
Обозначение англ:	GOST 28942.9-91
Статус:	введен впервые
Название рус.:	Соединения трубопроводов с шаровым ниппелем тройниковые проходные ввертные с уплотнением резиновым кольцом круглого сечения. Конструкция
Название англ.:	Fittings with ball sleeve straight stud branch tee type with O-ring face seal. Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1992

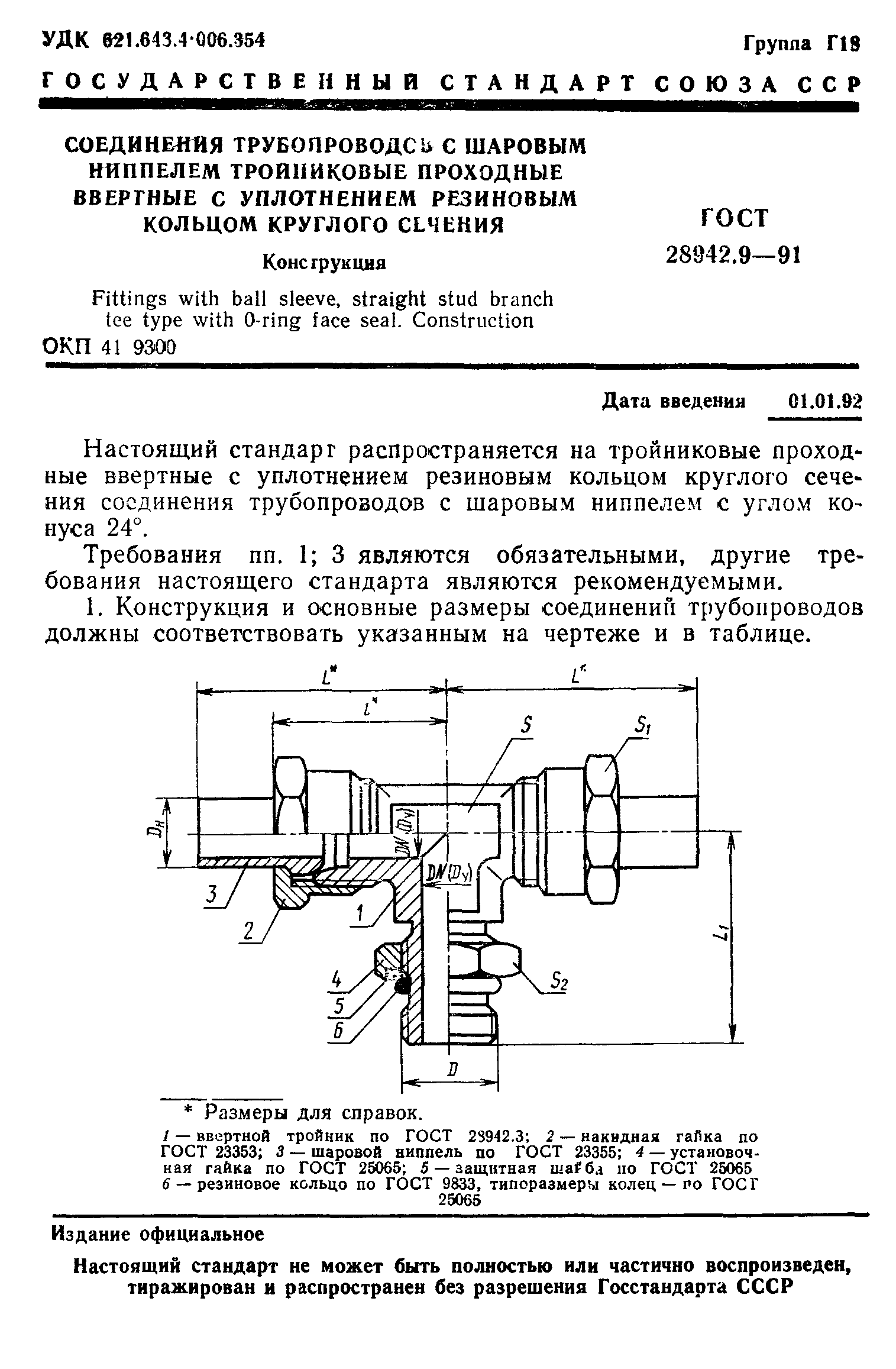

Область применения:	Стандарт распространяется на тройниковые проходные ввертные с уплотнением резиновым кольцом круглого сечения соединения трубопроводов с шаровым ниппелем с углом конуса 24°.
Разработан:	Государственный комитет СССР по управлениию качеством продукции и стандартам
Утверждён:	21.03.1991 Государственный комитет СССР по управлениию качеством продукции и стандартам (307)
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения

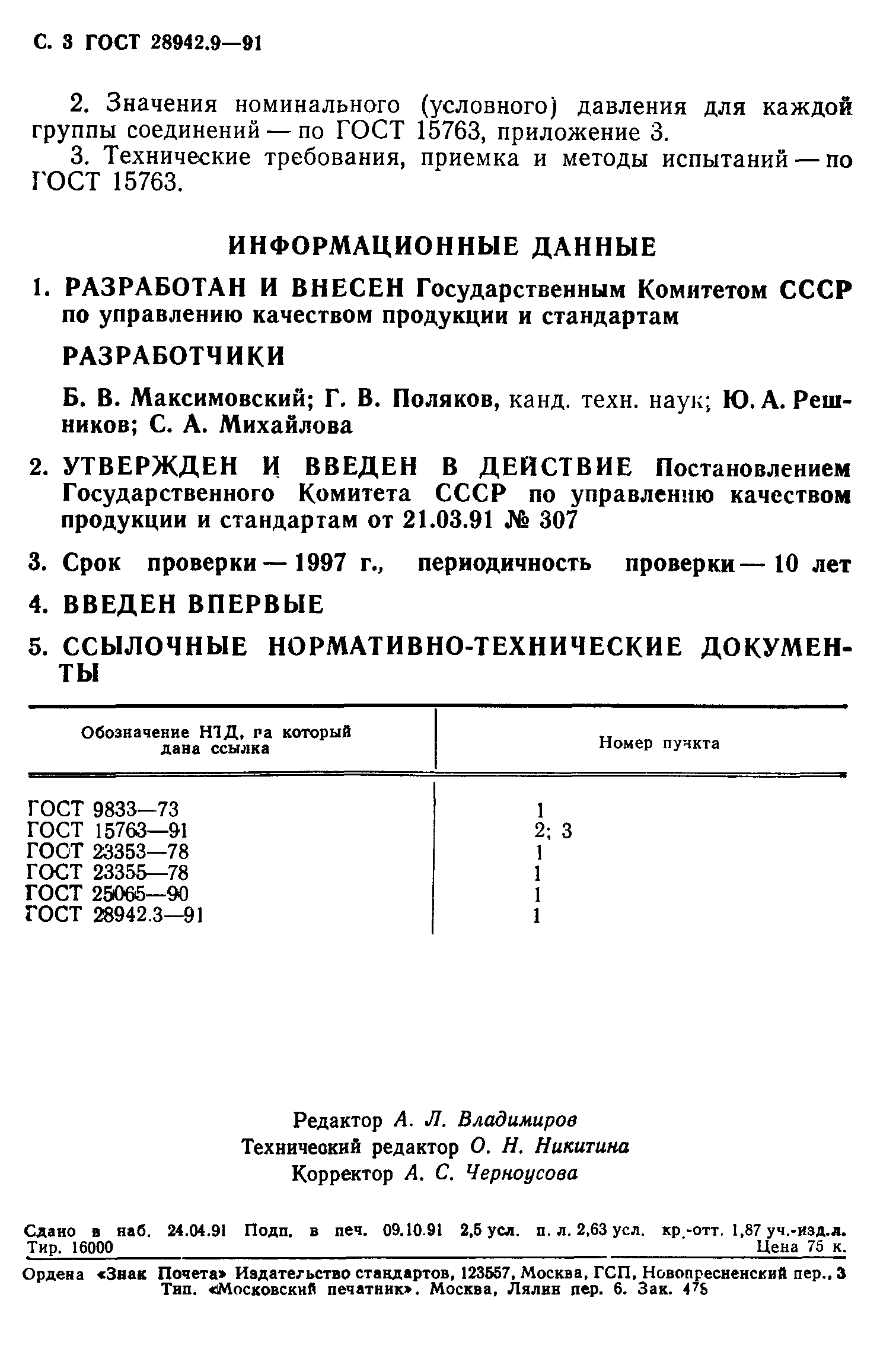

Нормативные ссылки:	ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция» ГОСТ 23355-78 «Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция» ГОСТ 25065-90 «Соединения трубопроводов резьбовые. Концы корпусных деталей ввертные с уплотнением резиновыми кольцами круглого сечения и гнезда под них. Конструкция» ГОСТ 28942.3-91 «Соединения трубопроводов резьбовые. Тройники ввертные проходные под уплотнение резиновым кольцом круглого сечения. Конструкция» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры»
