ГОСТ 28148-89

Станки металлообрабатывающие. Знаки графические

Обозначение:	ГОСТ 28148-89
Обозначение англ:	GOST 28148-89
Статус:	введен впервые
Название рус.:	Станки металлообрабатывающие. Знаки графические
Название англ.:	Metal working machines. Graphical symbols
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1990
Область применения:	Стандарт распространяется на знаки графические для органов управления и средств отображения информации вновь разрабатываемых металлообрабатывающих станков. Стандарт не распространяется на мнемосхемы. Стандарт устанавливает классификацию и номенклатуру графических знаков, их форму, размеры и требования к разработке, размещению, применению.

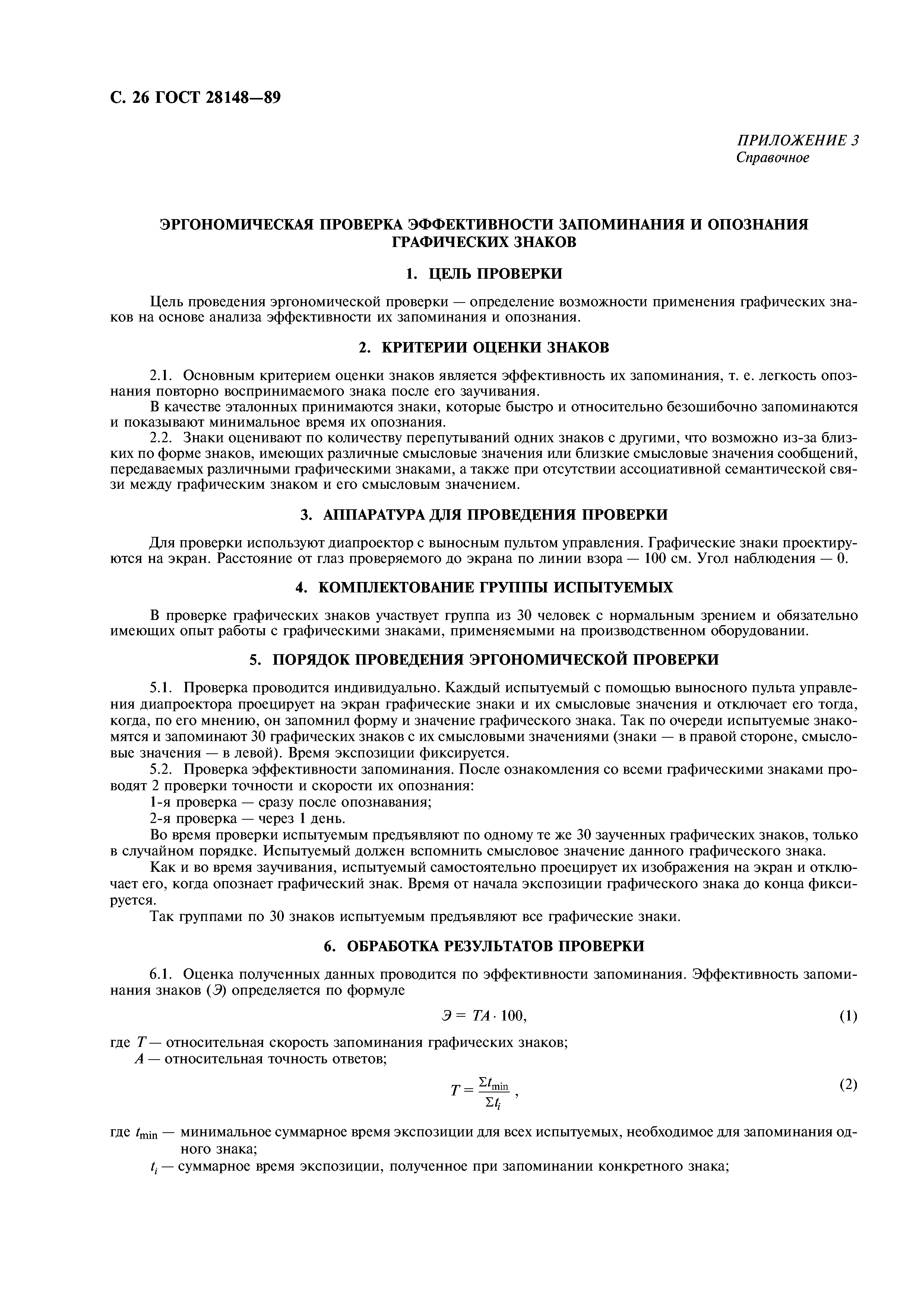

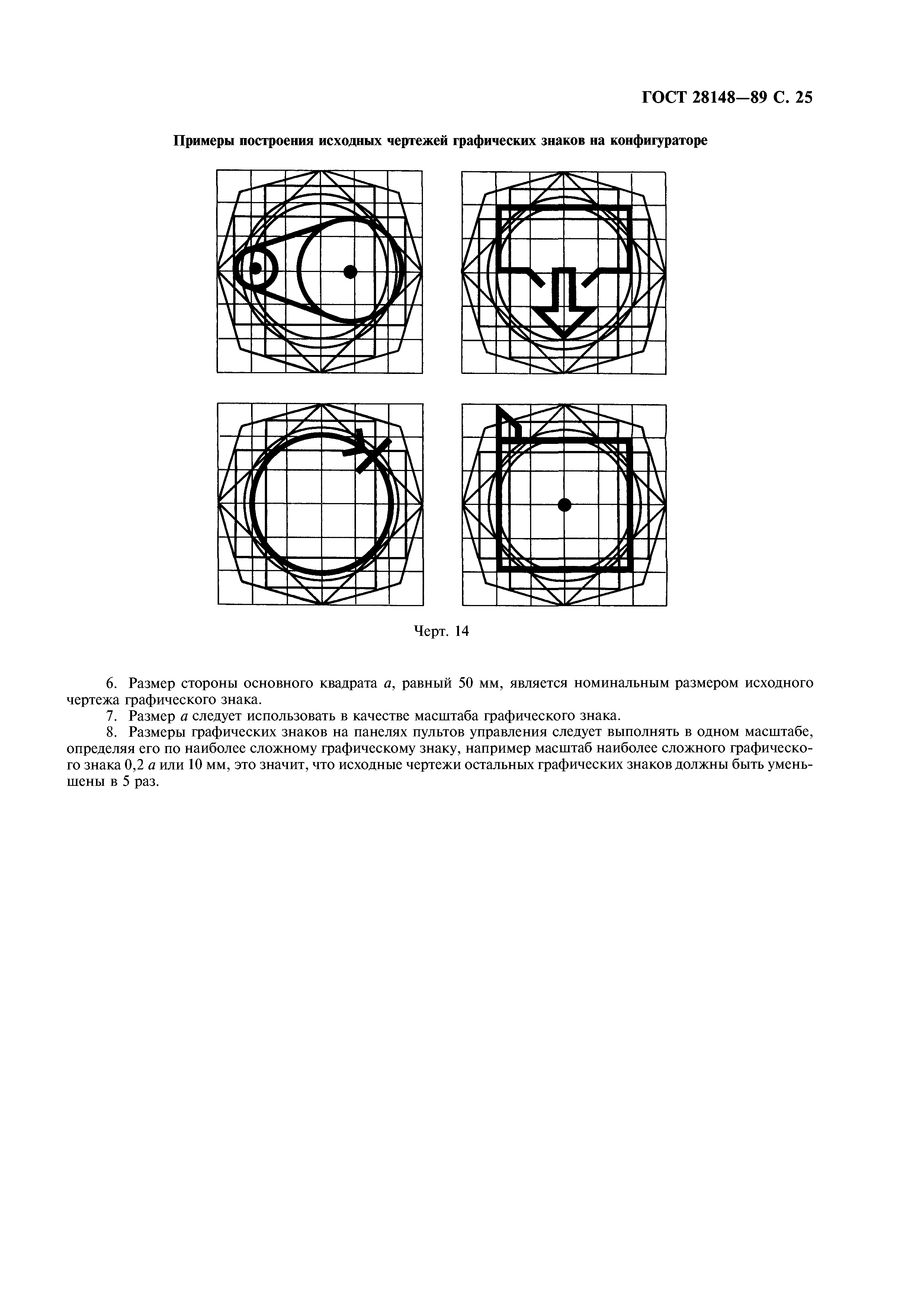

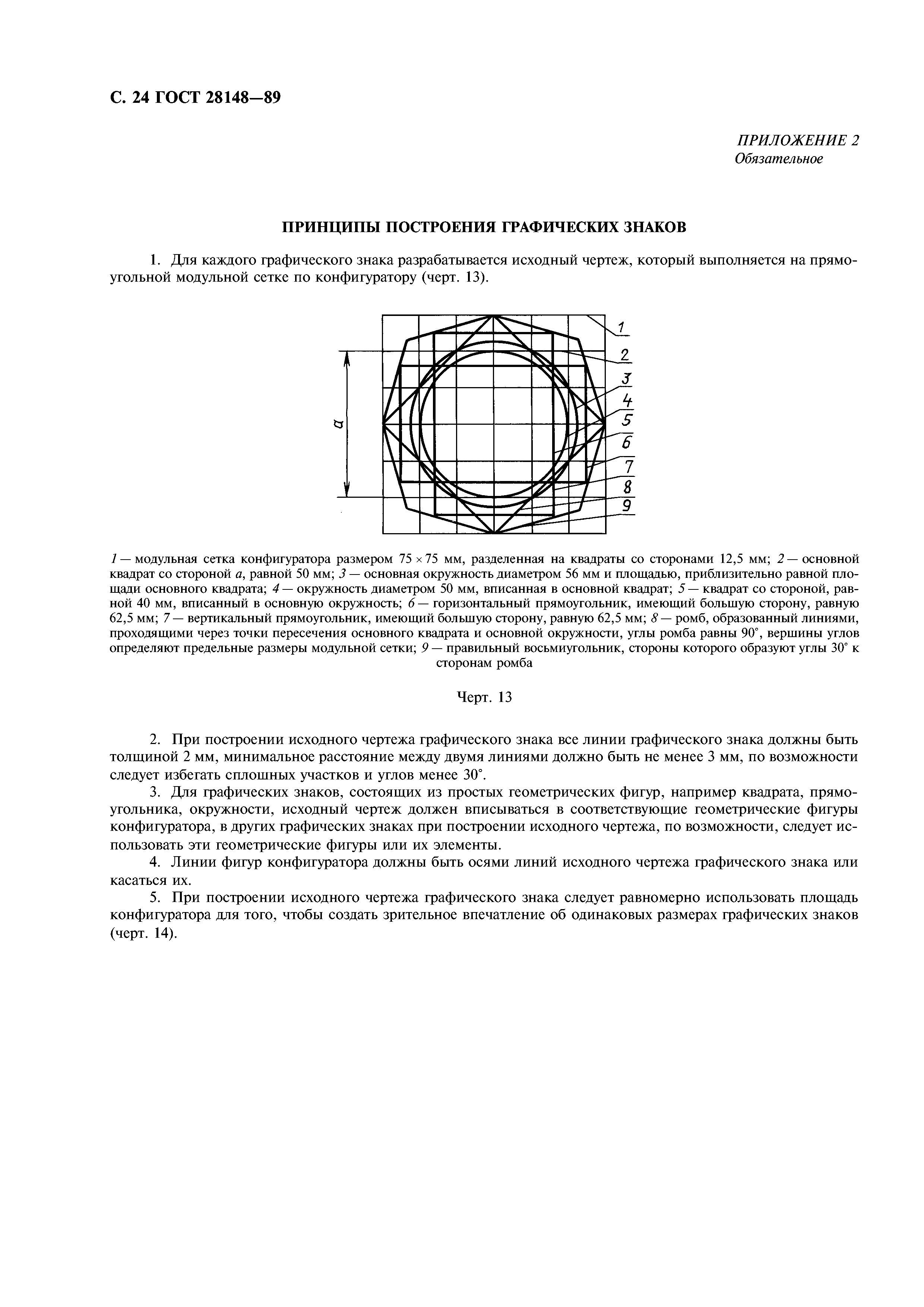

Оглавление:	1 Общие положения 2 Требования к разработке новых графических знаков 3 Требования к размещению и применению графических знаков Приложение 1 (рекомендуемое) Разработка новых графических знаков Приложение 2 (обязательное) Принципы построения графических знаков Приложение 3 (справочное) Эргономическая проверка эффективности запоминания и опознавания графических знаков
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	07.06.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1460)
Издан:	Издательство стандартов (1989 г. ) Стандартинформ (2007 г. )
