Скачать ГОСТ 27080-93 КАМАК. Модульная система технических средств для обработки данных

Дата актуализации: 10.08.2017

ГОСТ 27080-93

КАМАК. Модульная система технических средств для обработки данных

Обозначение:	ГОСТ 27080-93
Обозначение англ:	GOST 27080-93
Статус:	взамен
Название рус.:	КАМАК. Модульная система технических средств для обработки данных
Название англ.:	CAMAC system. A modular instrumentation system for data handling
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1996
Область применения:	Стандарт предназначен для определения системы модульных технических средств, способных связывать преобразователи информации или другие устройства с цифровыми контроллерами или электронно-вычислительными машинами.

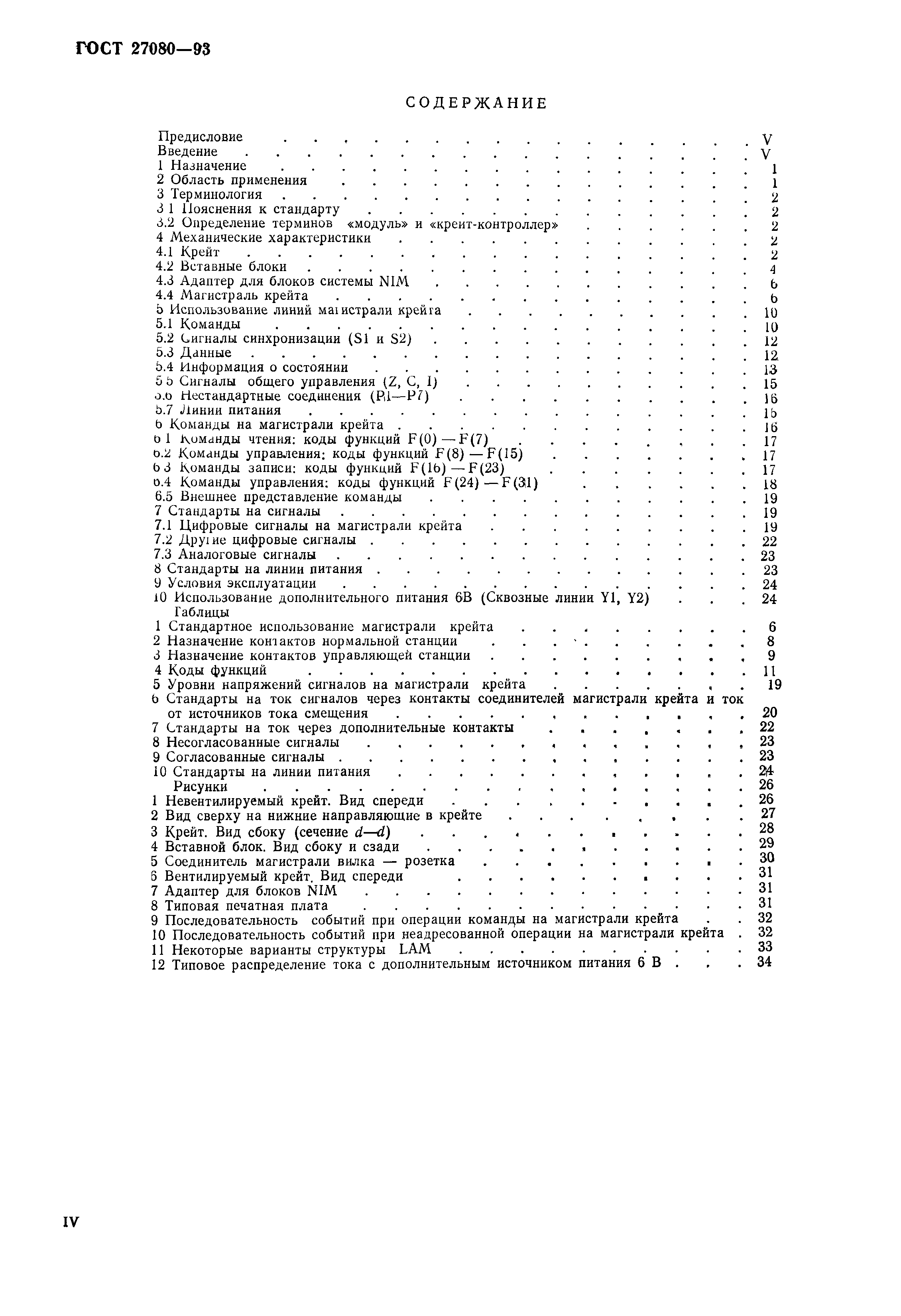

Оглавление:	Предисловие Введение 1 Назначение 2 Область применения 3 Терминология    3.1 Пояснения к стандарту    3.2 Определение терминов «модуль» и «крейт-контроллер» 4 Механические характеристики    4.1 Крейт    4.2 Вставные блоки    4.3 Адаптер для блоков системы NIM    4.4  Магистраль крейта 5 Использование линий магистрали крейта    5.1 Команды    5.2 Сигналы синхронизации (S1 и S2)    5.3 Данные    5.4 Информация о состоянии    5.5 Сигналы общего управления (Z, С, I)    5.6 Нестандартные соединения (Р1-Р7)    5.7 Линии питания 6 Команды на магистрали крейта    6.1 Команды чтения: коды функций F(0)-F(7)    6.2 Команды управления; коды функций F(8)-F(15)    6.З Команды записи: коды функций F(16)-F(23)    6.4 Команды управления: коды функций F(24)-F(31)    6.5 Внешнее представление команды 7 Стандарты на сигналы    7.1 Цифровые сигналы на магистрали крейта    7.2 Другие цифровые сигналы    7.3 Аналоговые сигналы 8 Стандарты на линии питания 9 Условия эксплуатации 10 Использование дополнительного питания 6В (Сквозные линии Y1, Y2) Таблицы 1 Стандартное использование магистрали крейта 2 Назначение контактов нормальной станции 3 Назначение контактов управляющей станции 4 Коды функций 5 Уровни напряжений сигналов на магистрали крейта 6 Стандарты на ток сигналов через контакты соединителей магистрали крейта и ток от источников тока смещения 7 Стандарты на ток через дополнительные контакты 8 Несогласованные сигналы 9 Согласованные сигналы 10 Стандарты на линии питания Рисунки 1 Невентилируемый крейт. Вид спереди 2 Вид сверху на нижние направляющие в крейте 3 Крейт. Вид сбоку (сечение d-d) 4 Вставной блок. Вид сбоку и сзади 5 Соединитель магистрали вилка - розетка 6 Вентилируемый крейт. Вид спереди 7 Адаптер для блоков NIM 8 Типовая печатная плата 9 Последовательность событий при операции команды на магистрали крейта 10 Последовательность событий при неадресованной операции на магистрали крейта 11 Некоторые варианты структуры LAM 12 Типовое распределение тока с дополнительным источником питания 6 В
Разработан:	АО Фирма СКАН
Утверждён:	21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 4-93) 22.12.1994 Комитет Российской Федерации по стандартизации, метрологии и сертификации (330)
Издан:	Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Микропроцессорные системы Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Микропроцессорные системы
Заменяет собой:	ГОСТ 27080-86 «Система КАМАК. Требования к крейту и вставным блокам»
