Скачать ГОСТ 26389-84 Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением

Дата актуализации: 10.08.2017

ГОСТ 26389-84

Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением

Обозначение:	ГОСТ 26389-84
Обозначение англ:	GOST 26389-84
Статус:	восстановлен на территории рф
Название рус.:	Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением
Название англ.:	Welded joints. Test methods on resistance to shrinkage crack formation under fusion welding
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2000

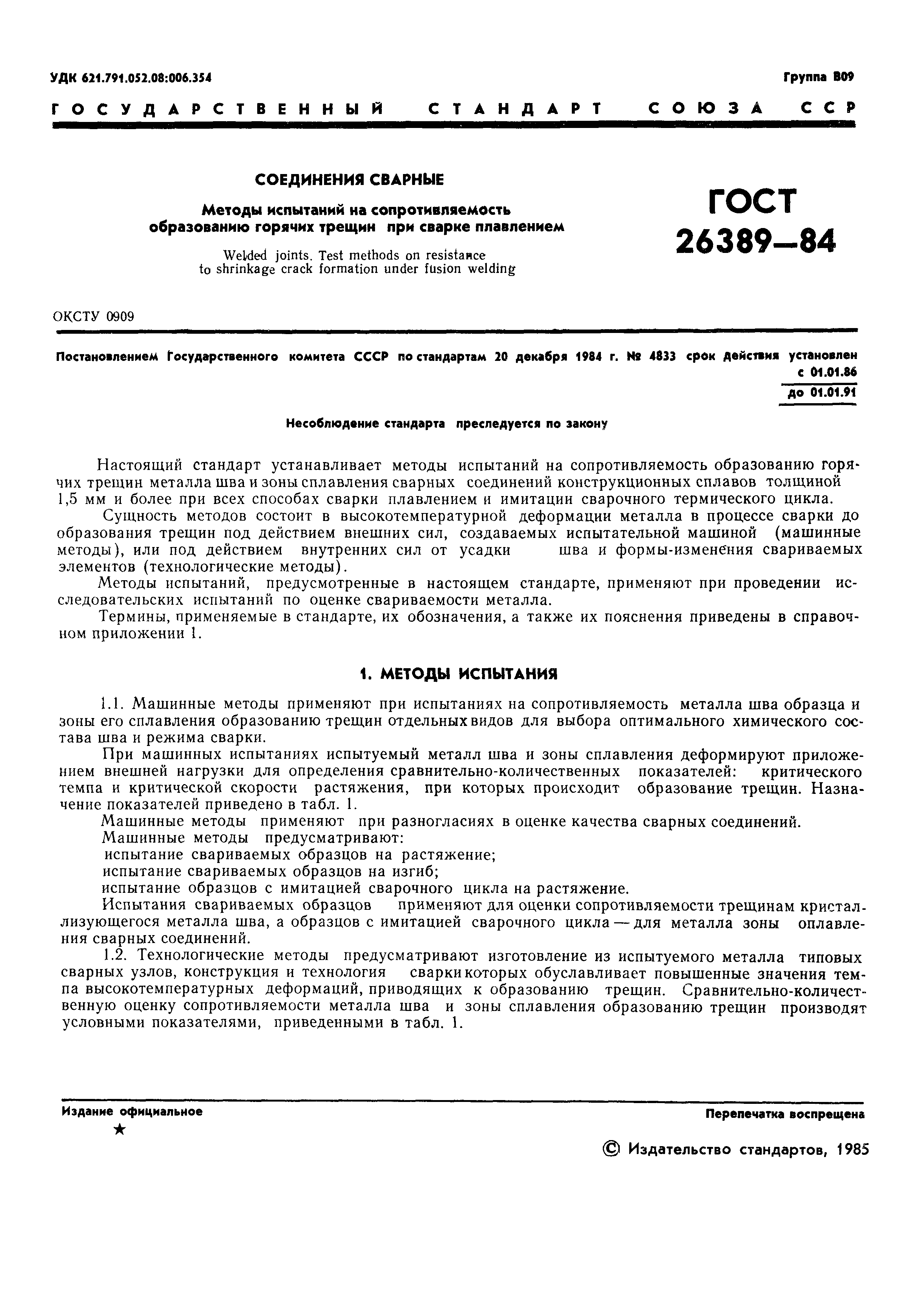

Область применения:	Стандарт устанавливает методы испытаний на сопротивляемость образованию горячих трещин металла шва и зоны сплавления сварных соединений конструкционных сплавов толщиной 1,5 мм и более при всех способах сварки плавлением и имитации сварочного термического цикла.

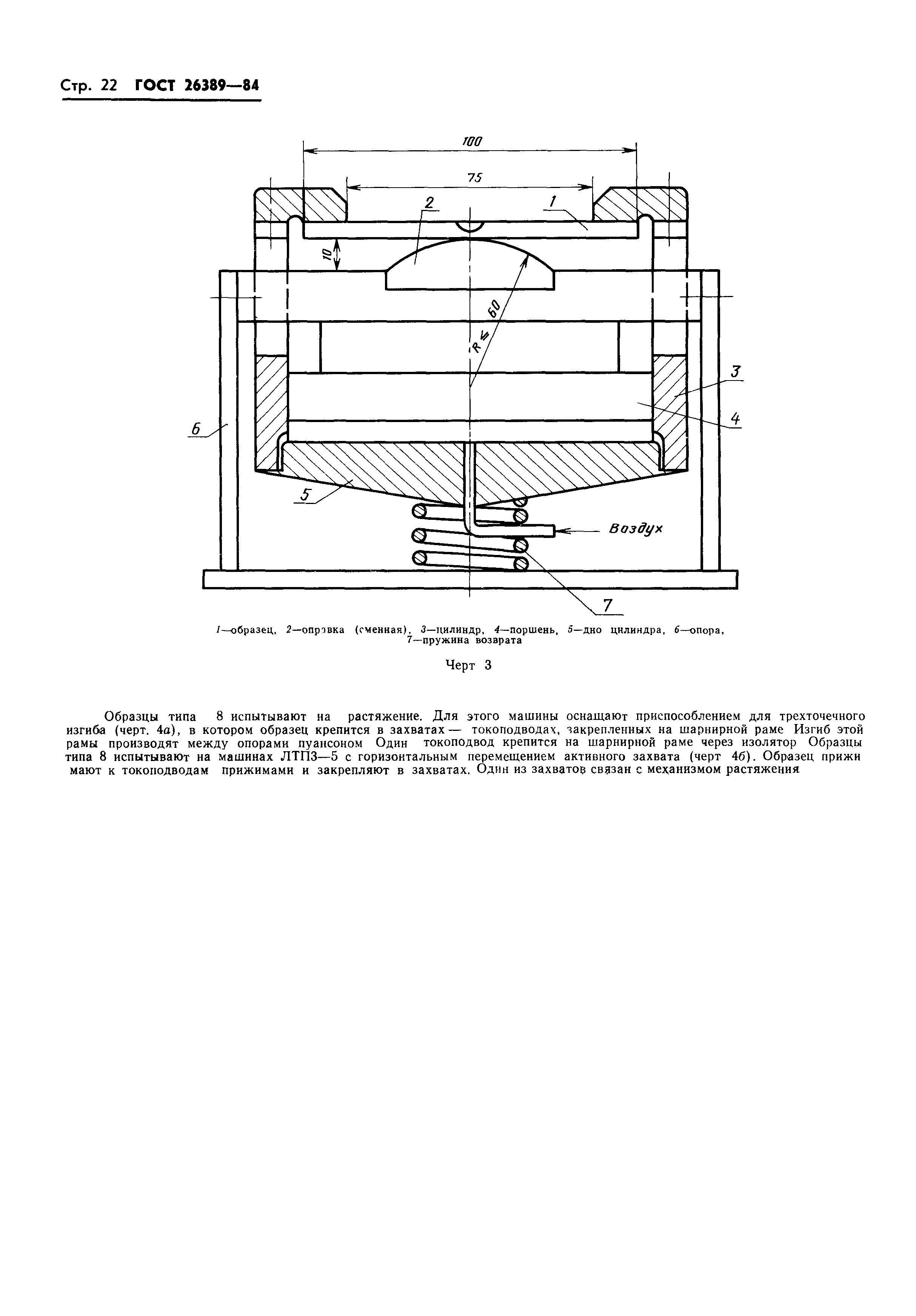

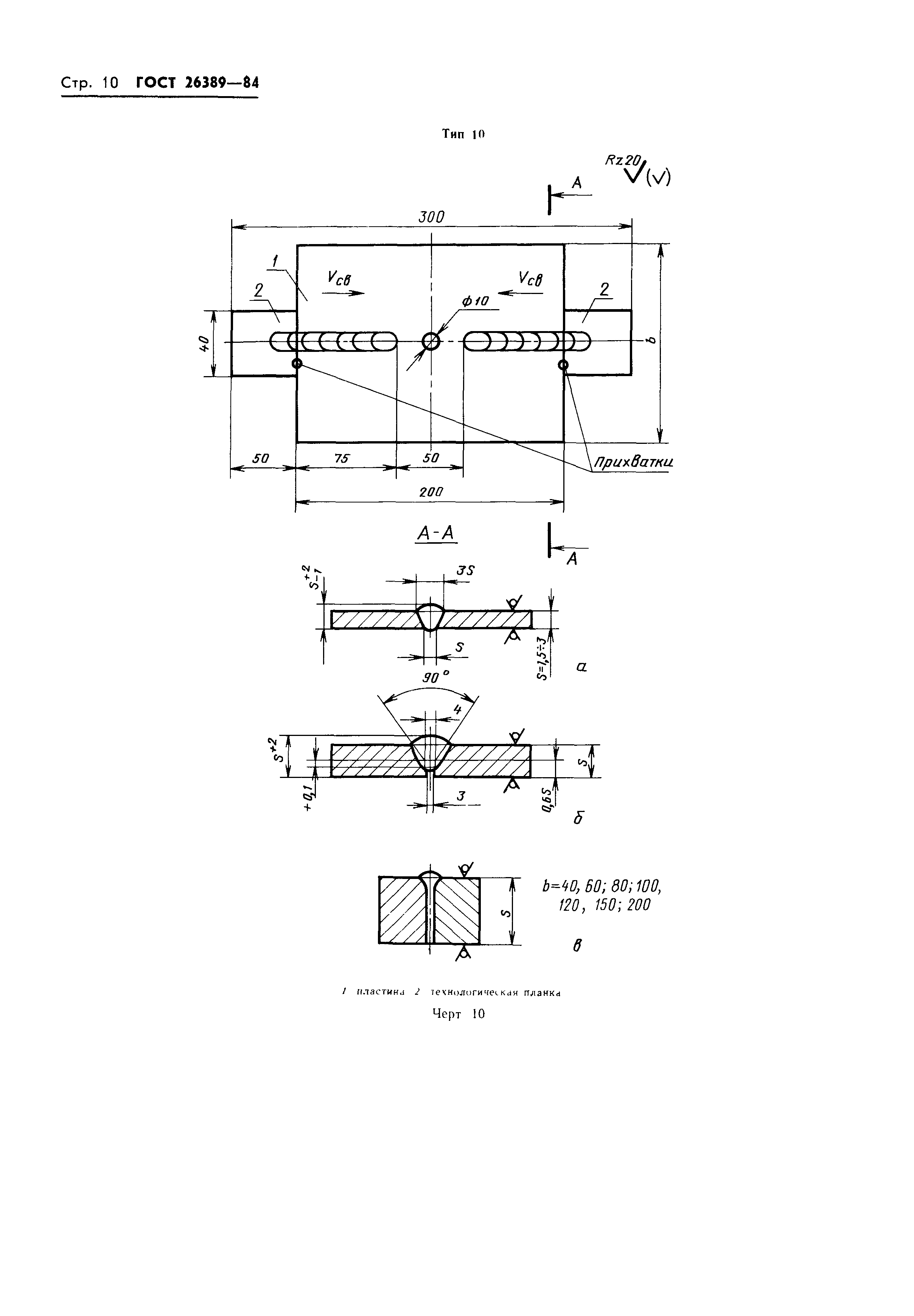

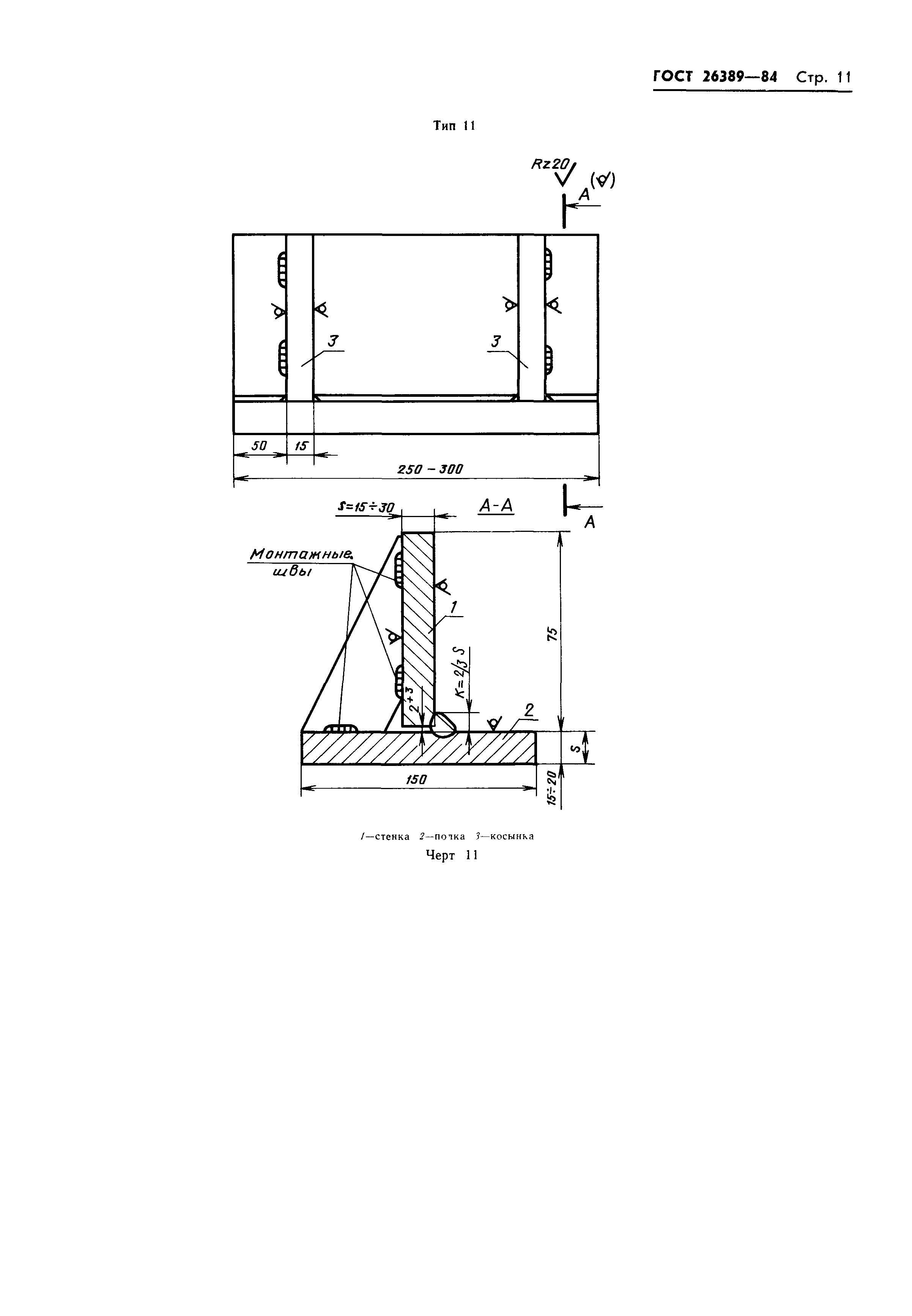

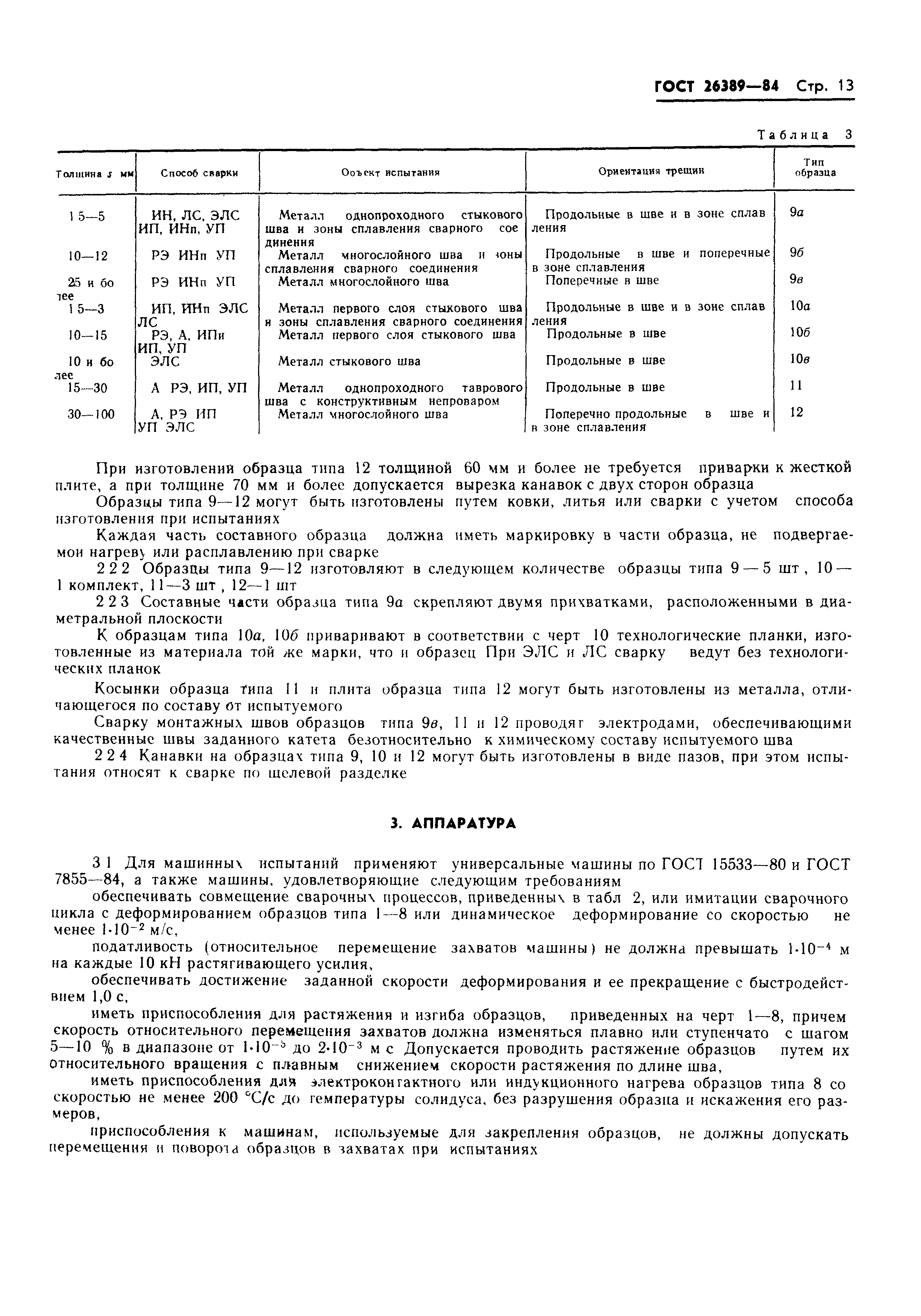

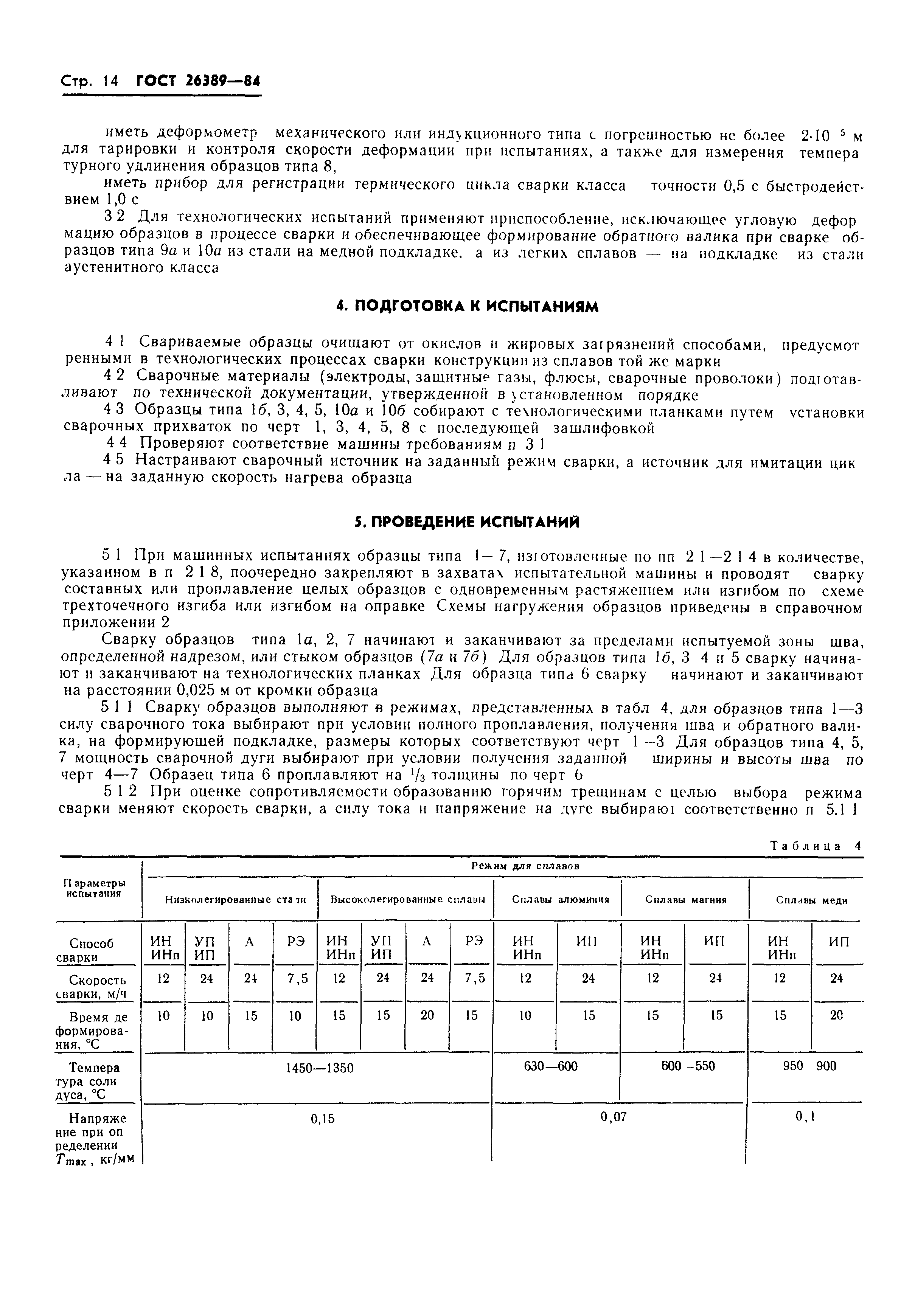

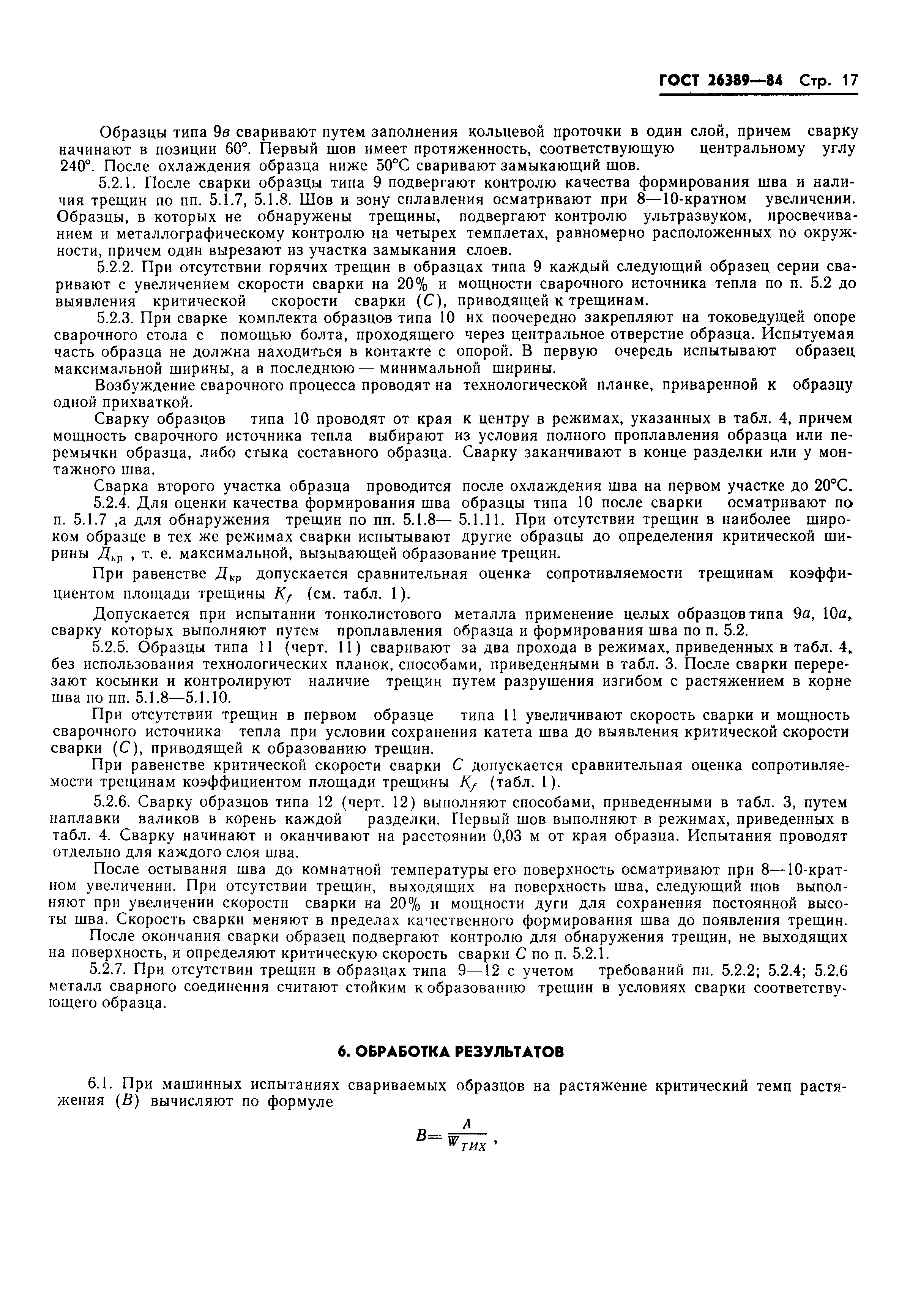

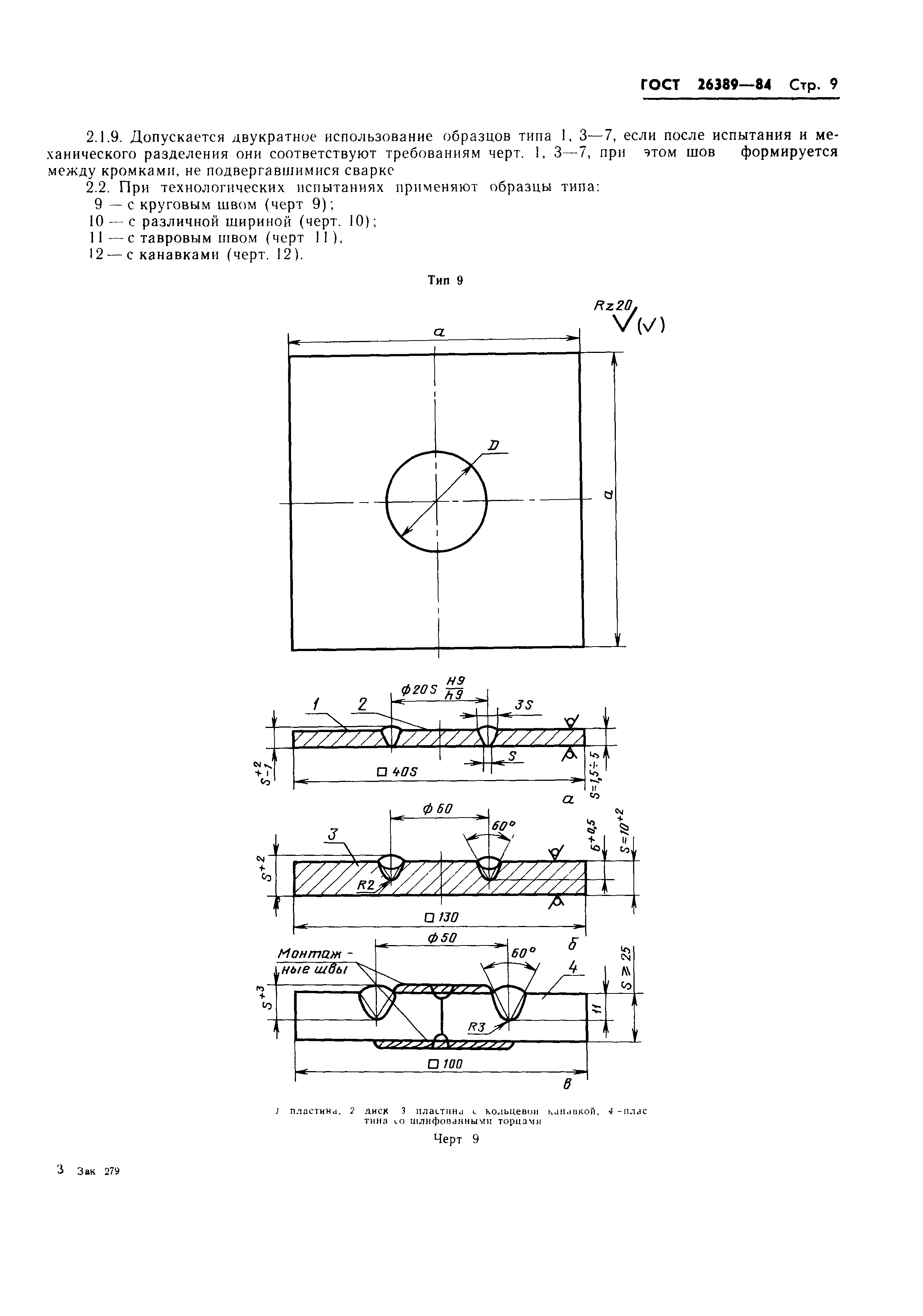

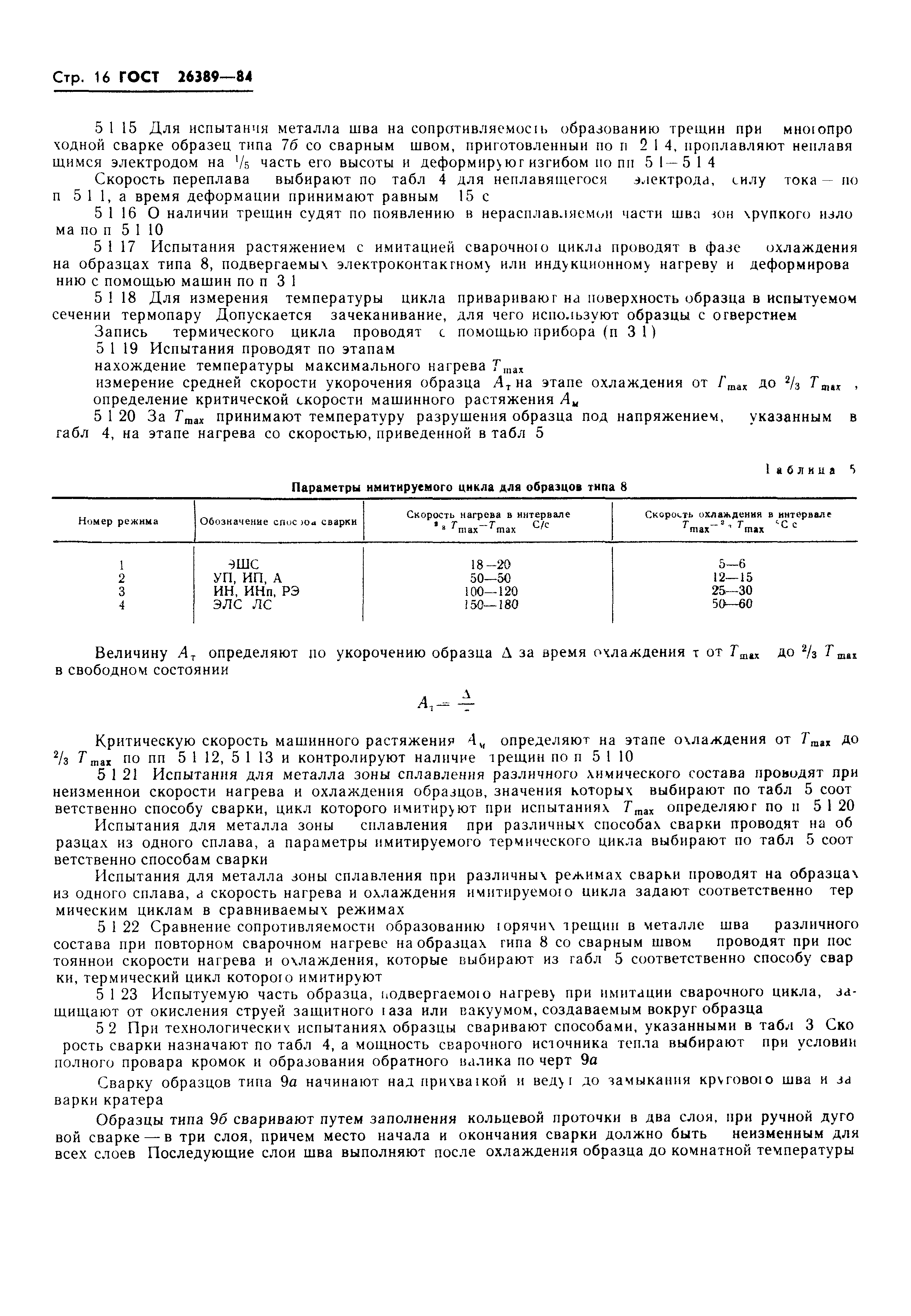

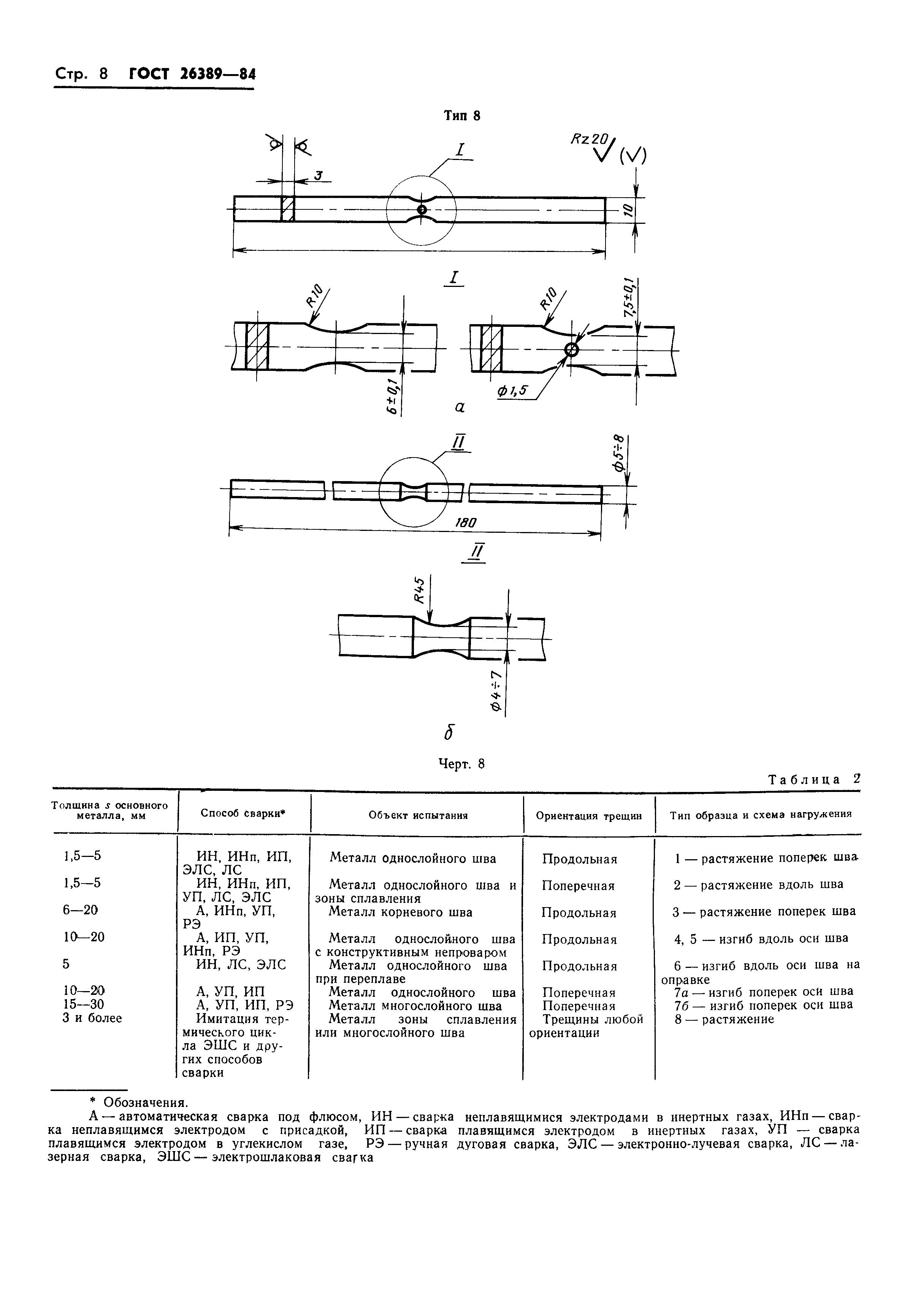

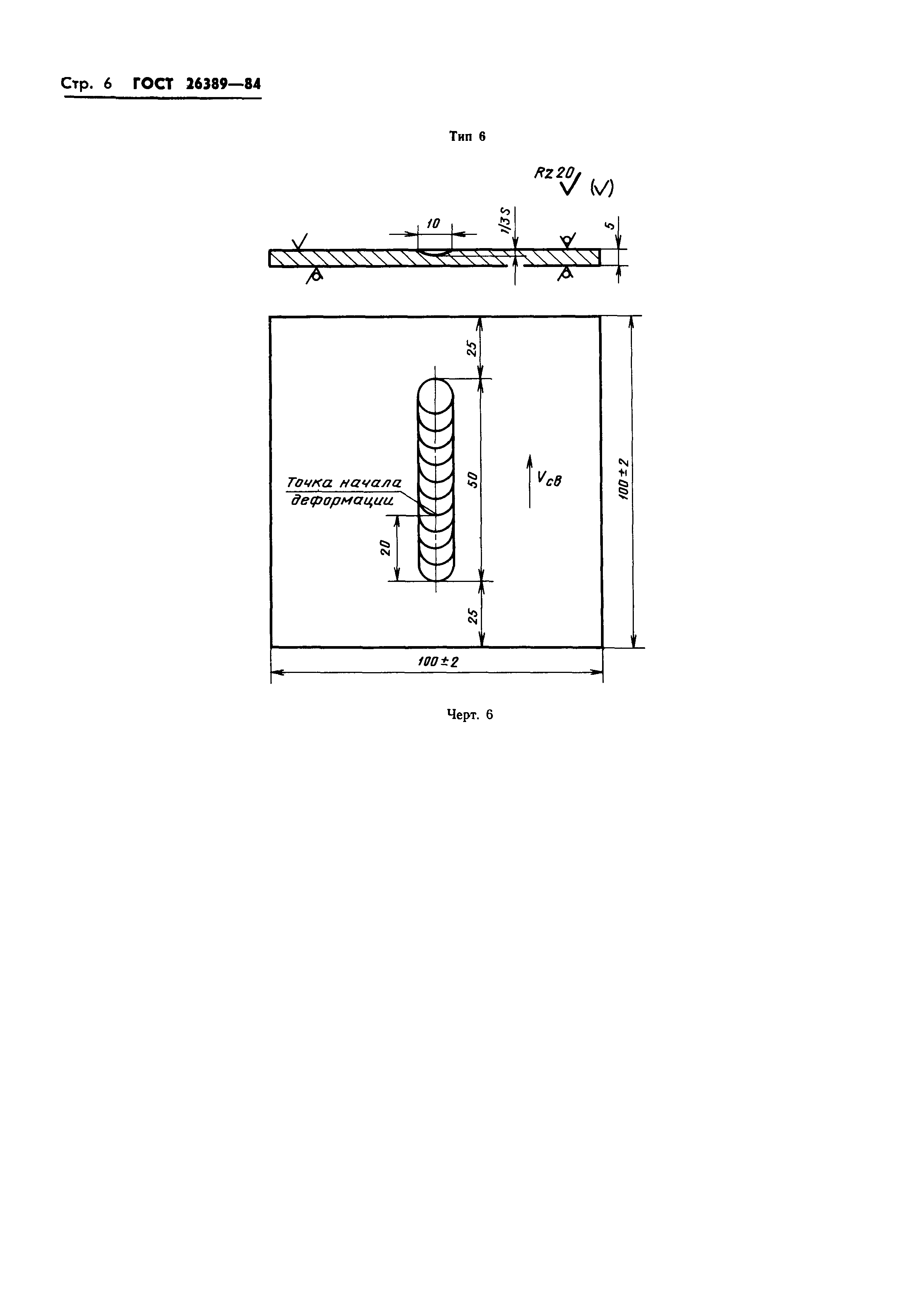

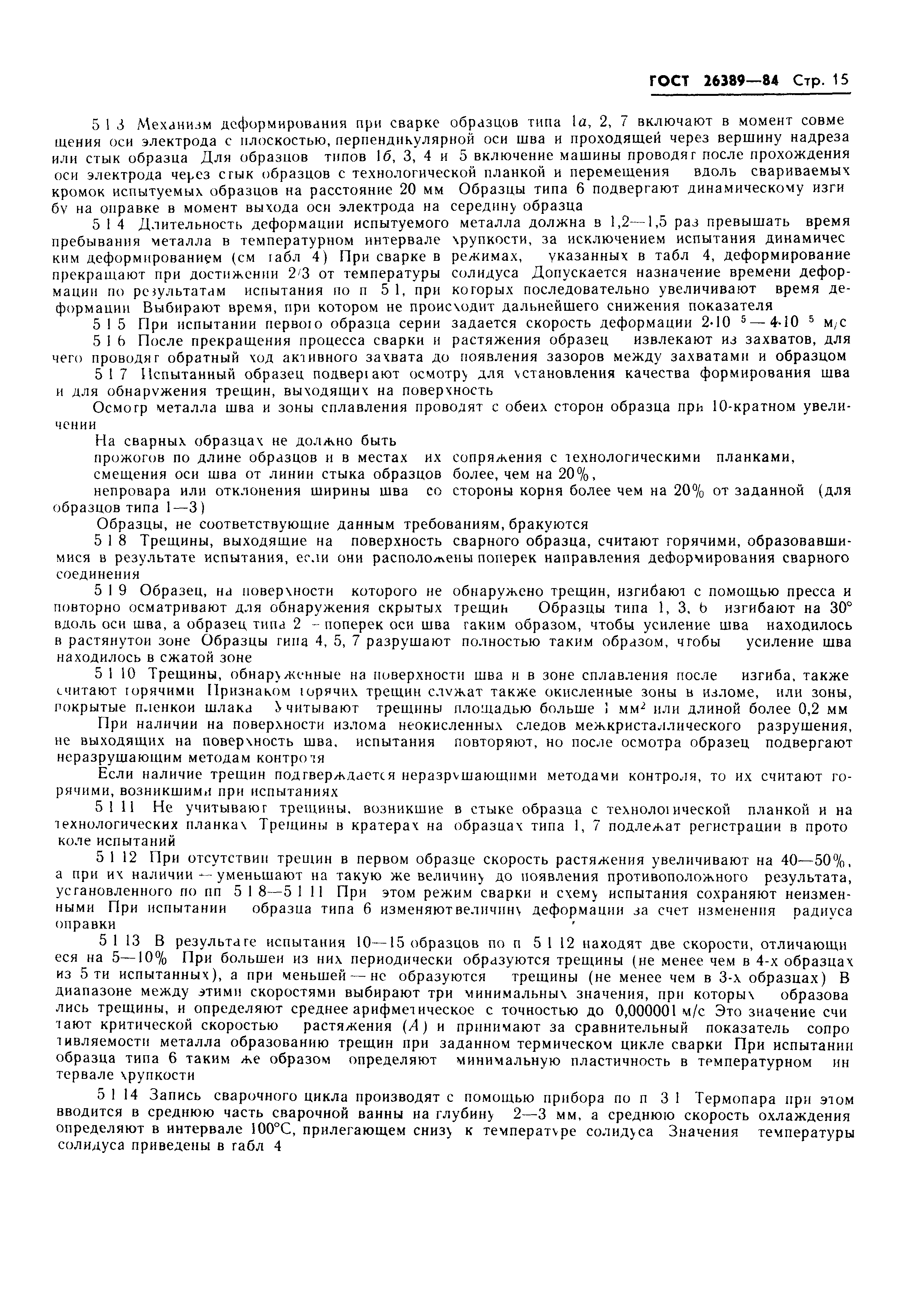

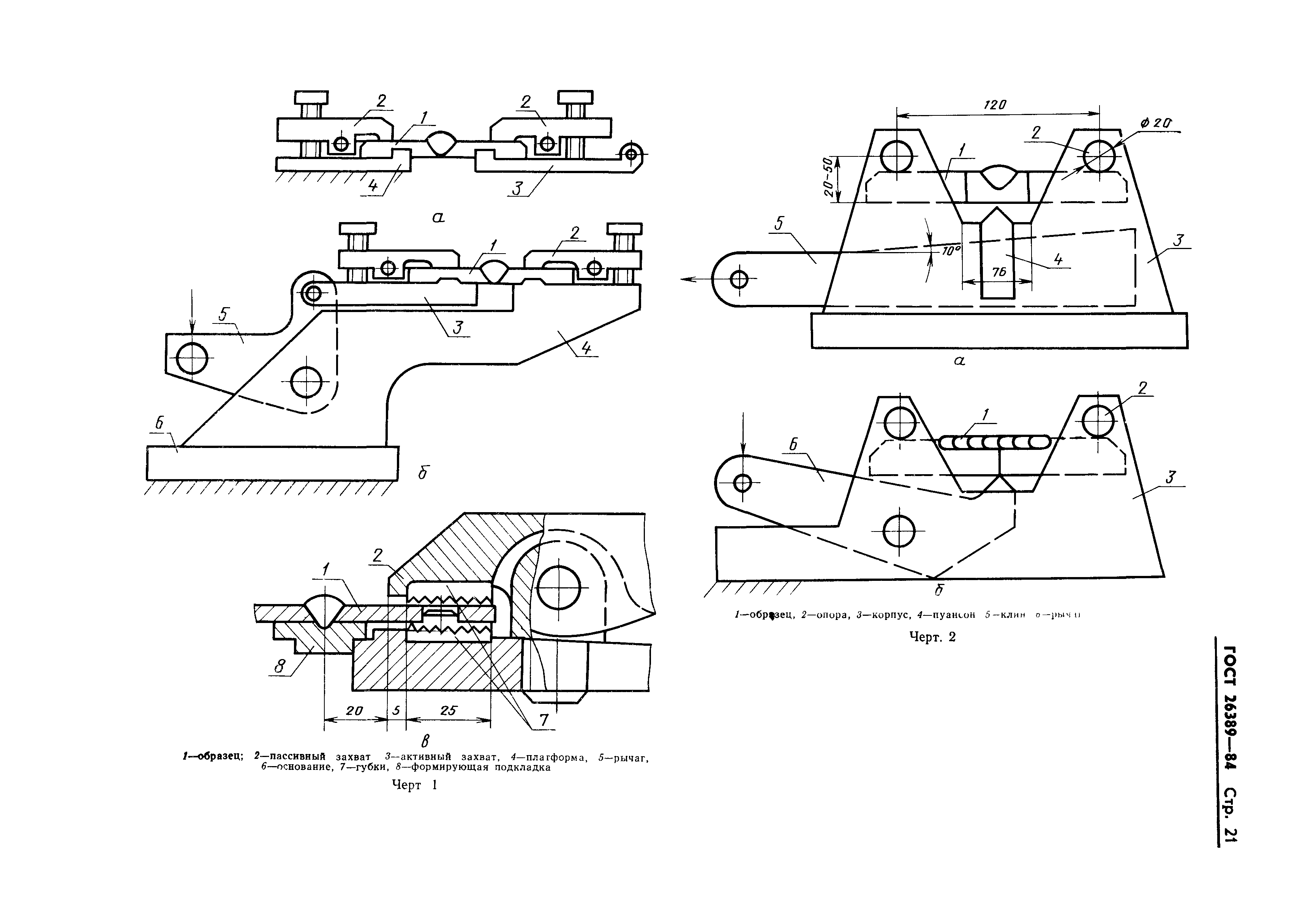

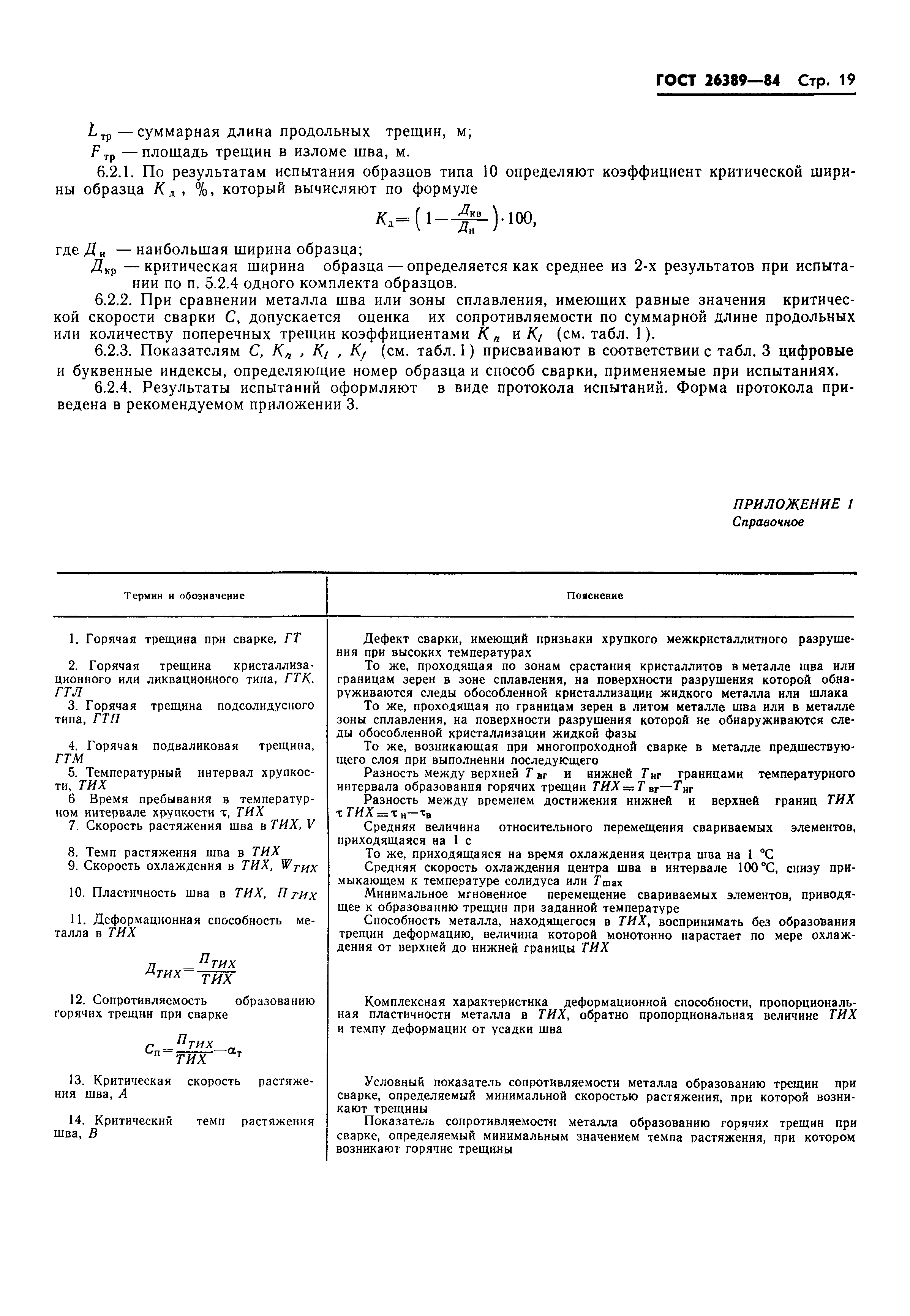

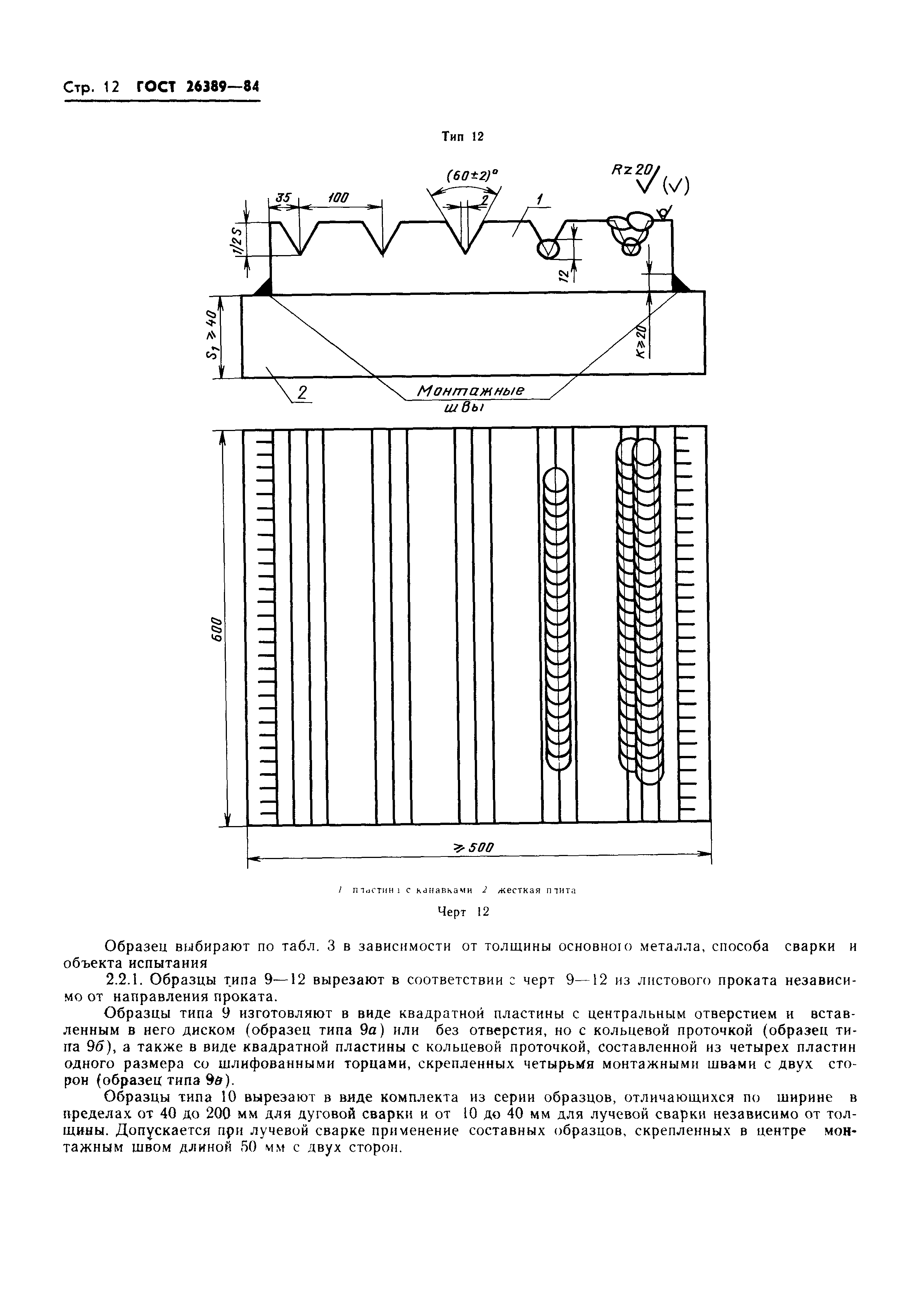

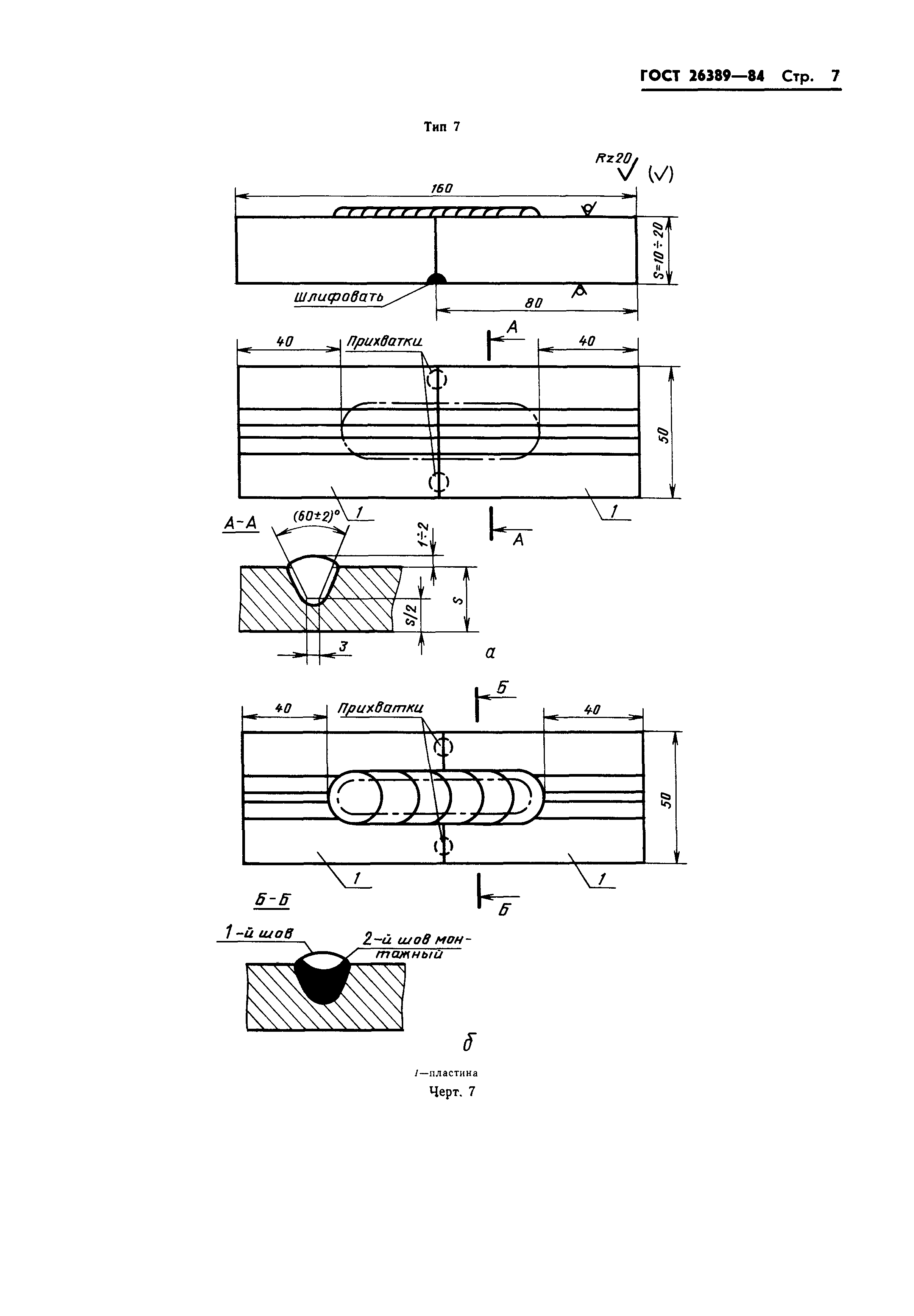

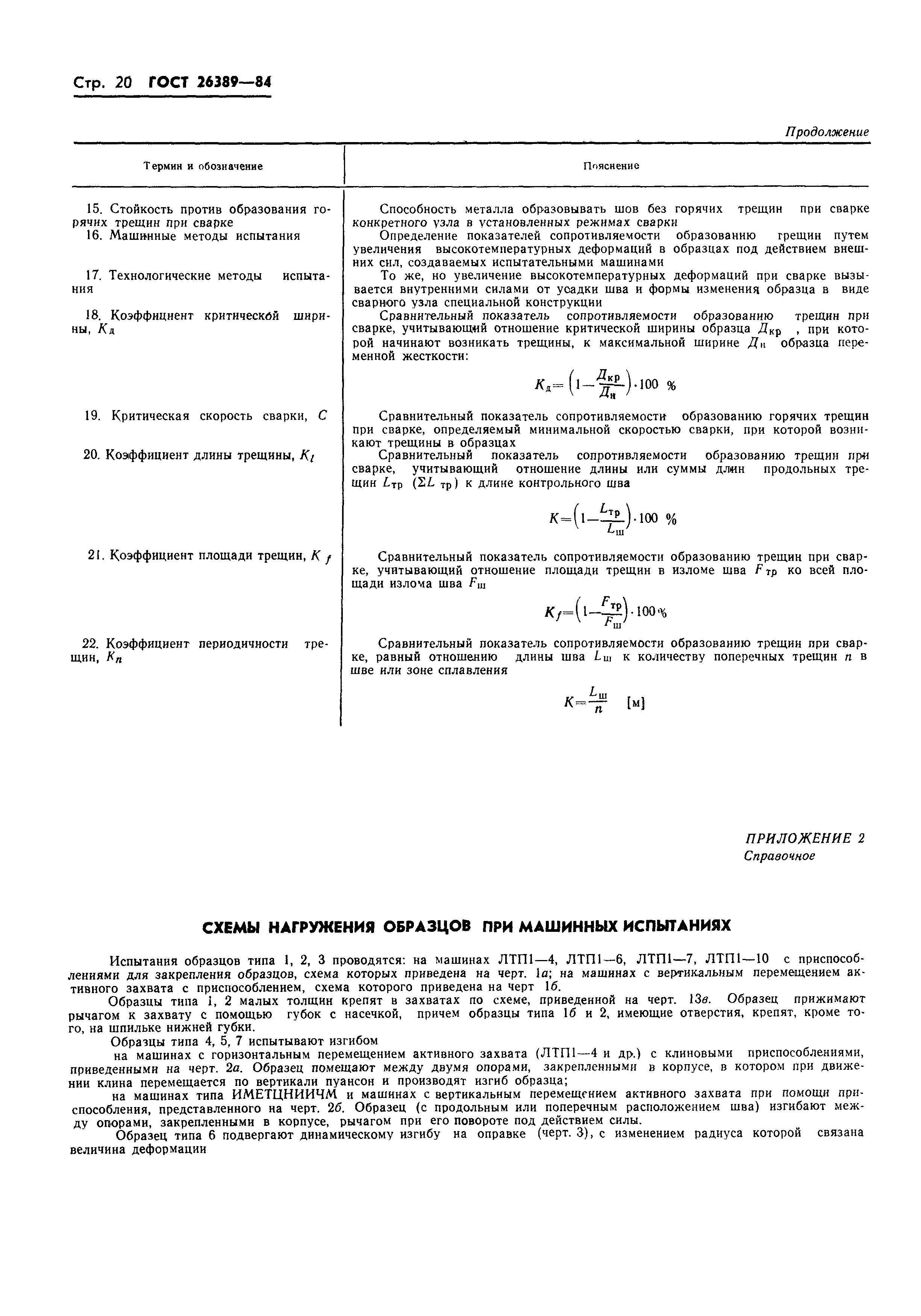

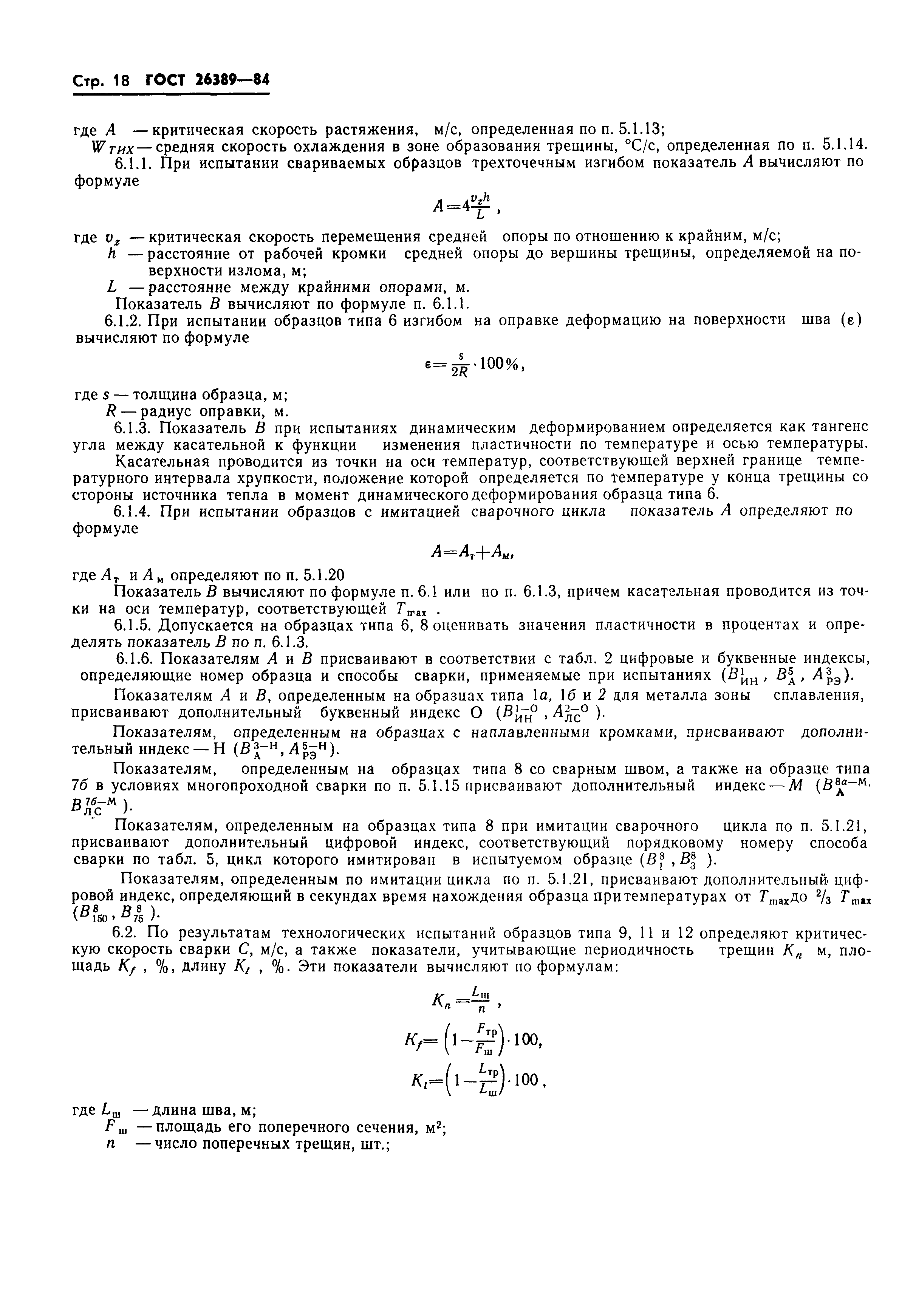

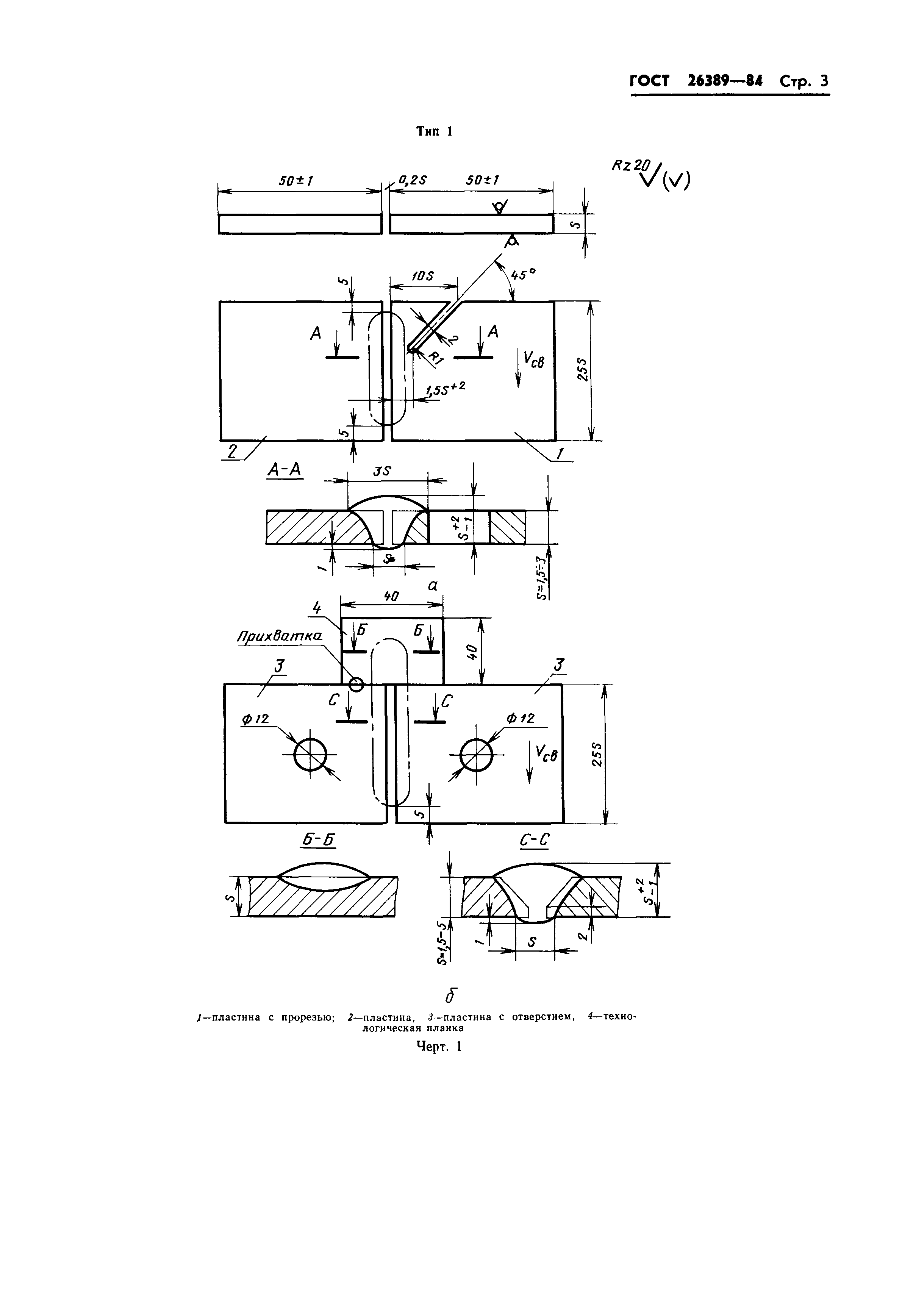

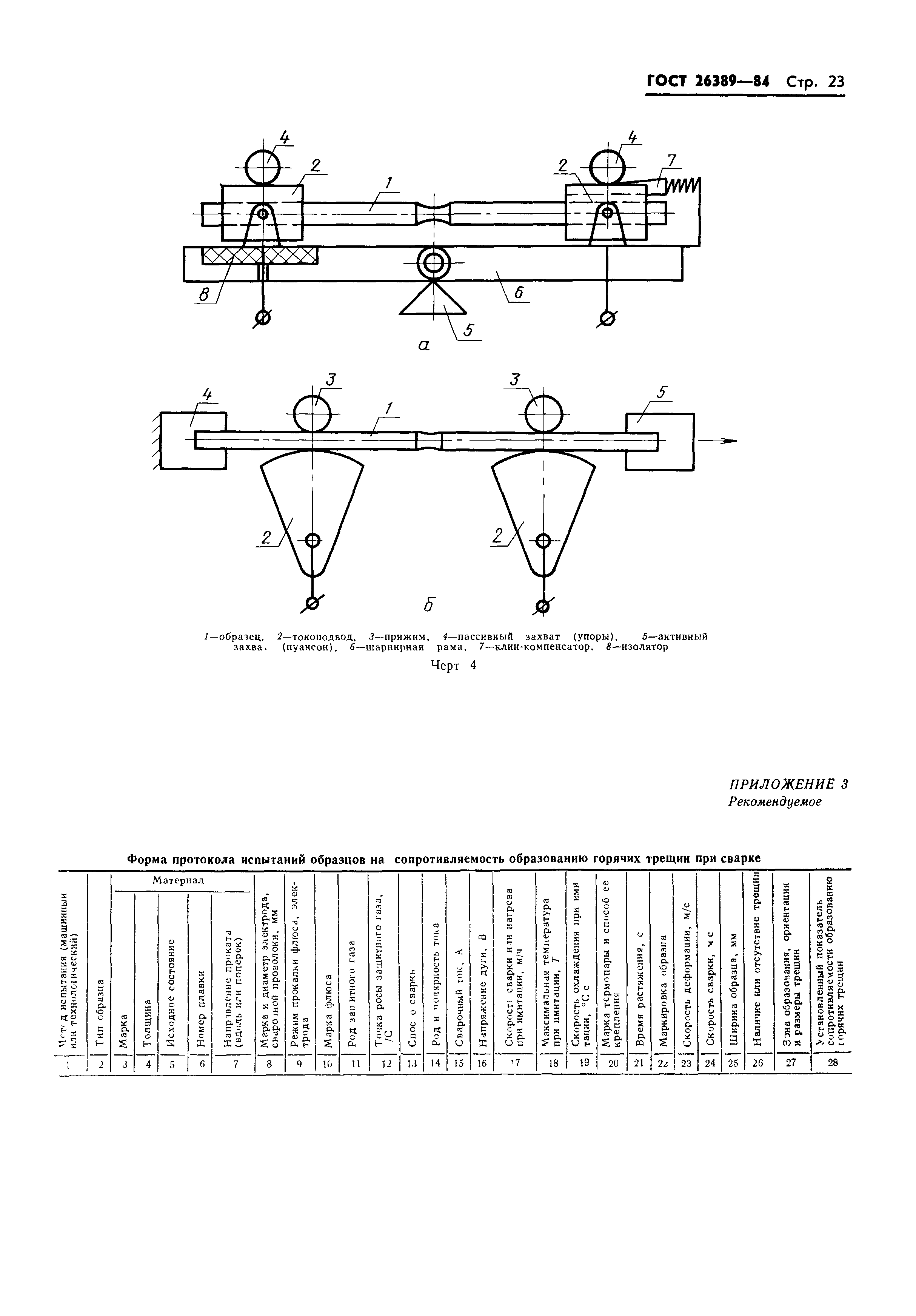

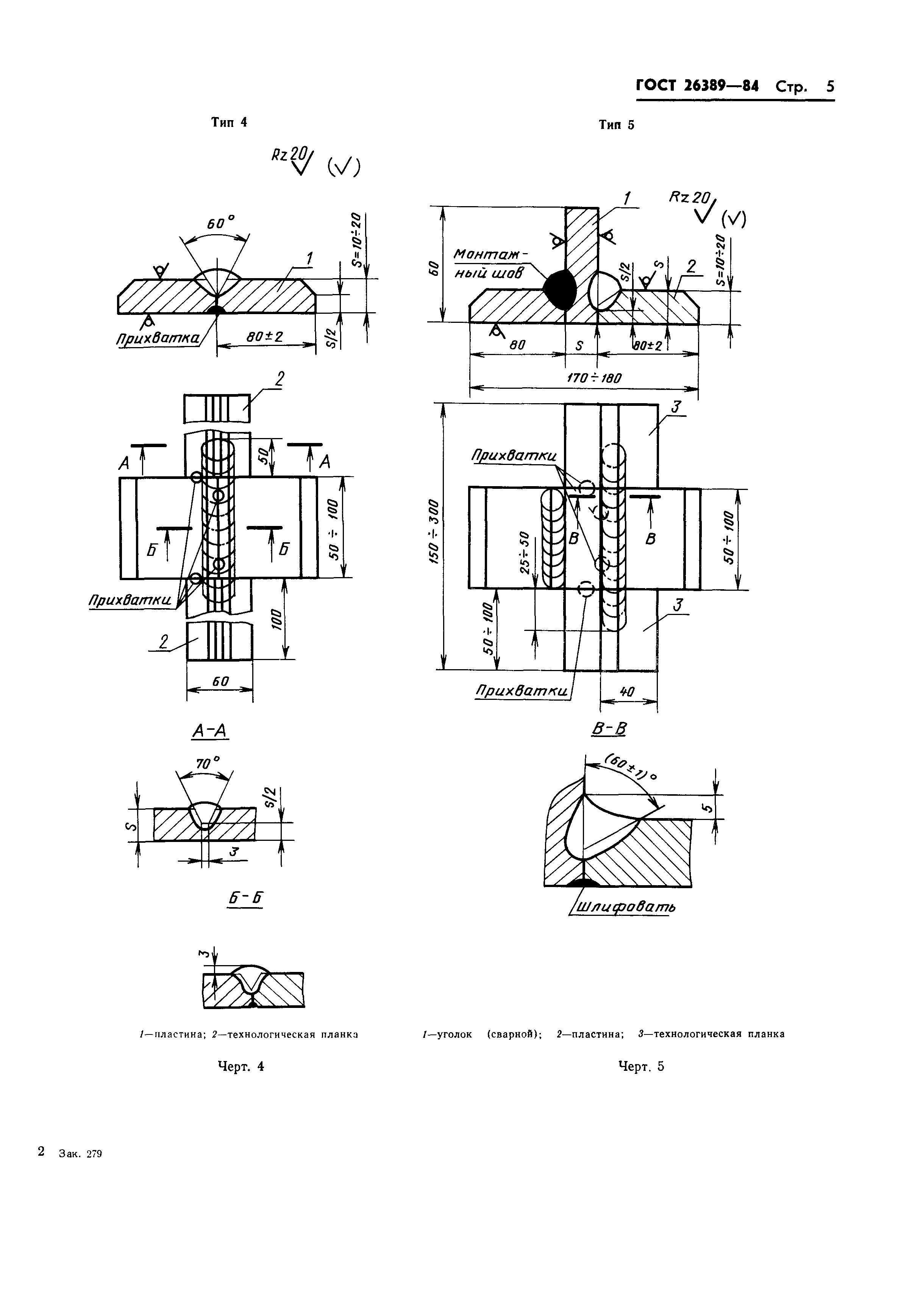

Оглавление:	1 Методы испытания 2 Методы отбора образцов 3 Аппаратура 4 Подготовка к испытаниям 5 Проведение испытаний 6 Обработка результатов Приложение 1 (справочное) Приложение 2 (справочное) Схемы нагружения образцов при машинных испытаниях Приложение 3 (рекомендуемое) Форма протокола испытаний образцов на сопротивляемость образованию горячих трещин при сварке

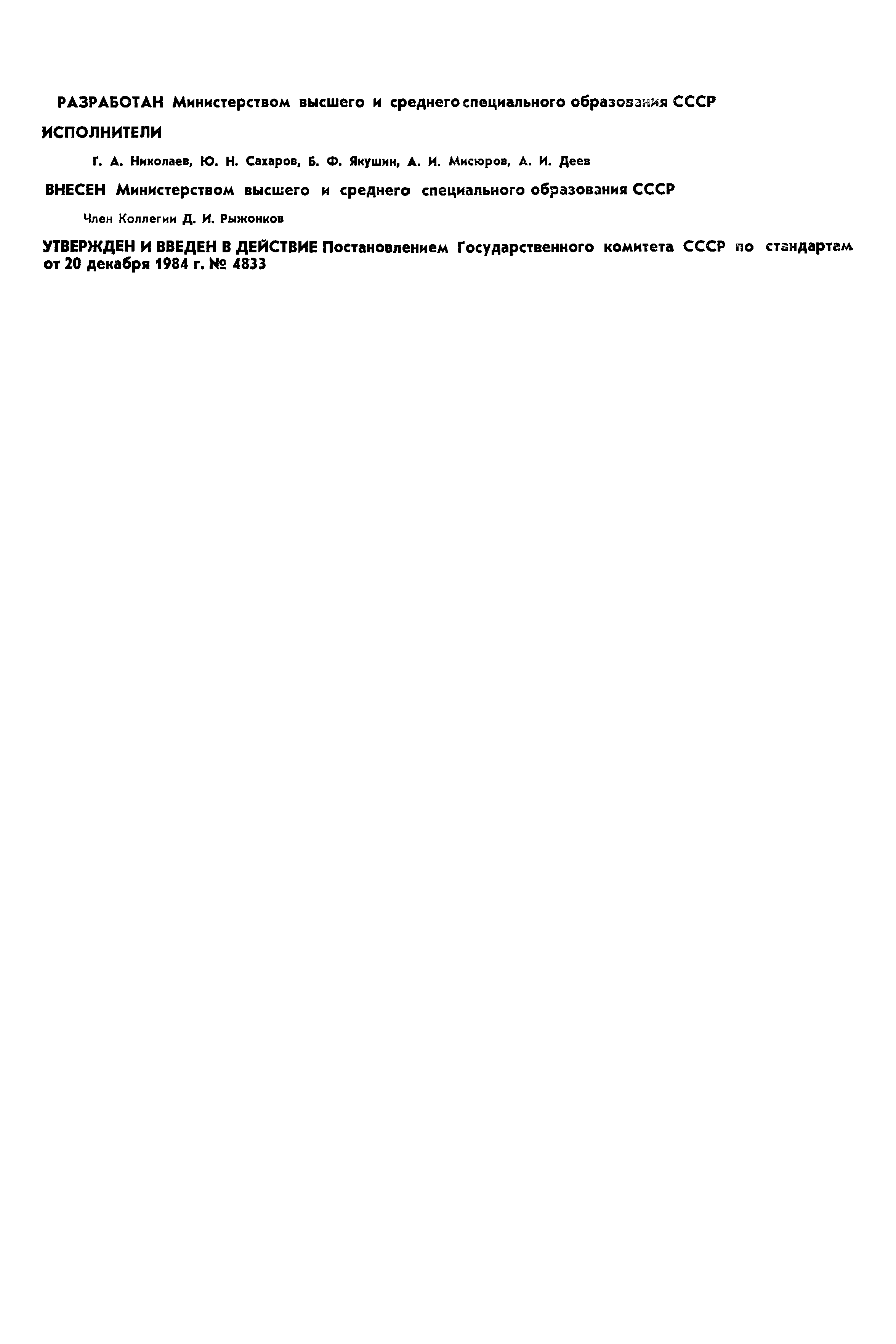

Разработан:	Министерство высшего и среднего образования СССР
Утверждён:	20.12.1984 Государственный комитет СССР по стандартам (USSR National Committee on Standards 4833)
Издан:	Издательство стандартов (1985 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение
