Скачать ГОСТ 26007-83 Расчеты и испытания на прочность. Методы механических испытаний металлов. Методы испытания на релаксацию напряжений

Дата актуализации: 10.08.2017

ГОСТ 26007-83

Расчеты и испытания на прочность. Методы механических испытаний металлов. Методы испытания на релаксацию напряжений

Обозначение:	ГОСТ 26007-83
Обозначение англ:	GOST 26007-83
Статус:	действует
Название рус.:	Расчеты и испытания на прочность. Методы механических испытаний металлов. Методы испытания на релаксацию напряжений
Название англ.:	Design, calculation and strenght testing. Methods of mechanical testing of metals. Methods for stress relaxation testing
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1985

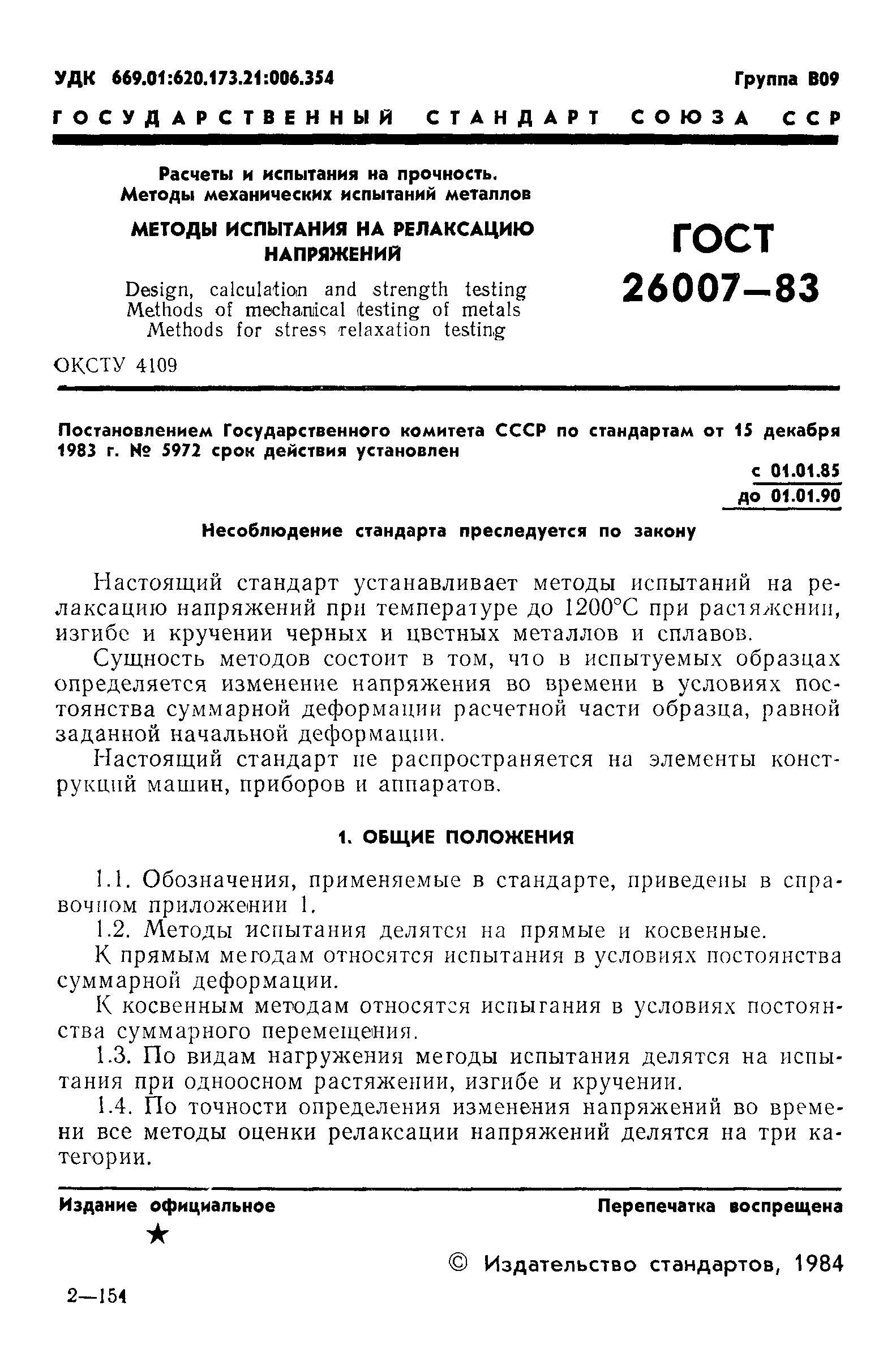

Область применения:	Стандарт устанавливает методы испытаний на релаксацию напряжений при температуре до 1200 град. Цельсия при растяжении, изгибе и кручении черных и цветных металлов и сплавов.

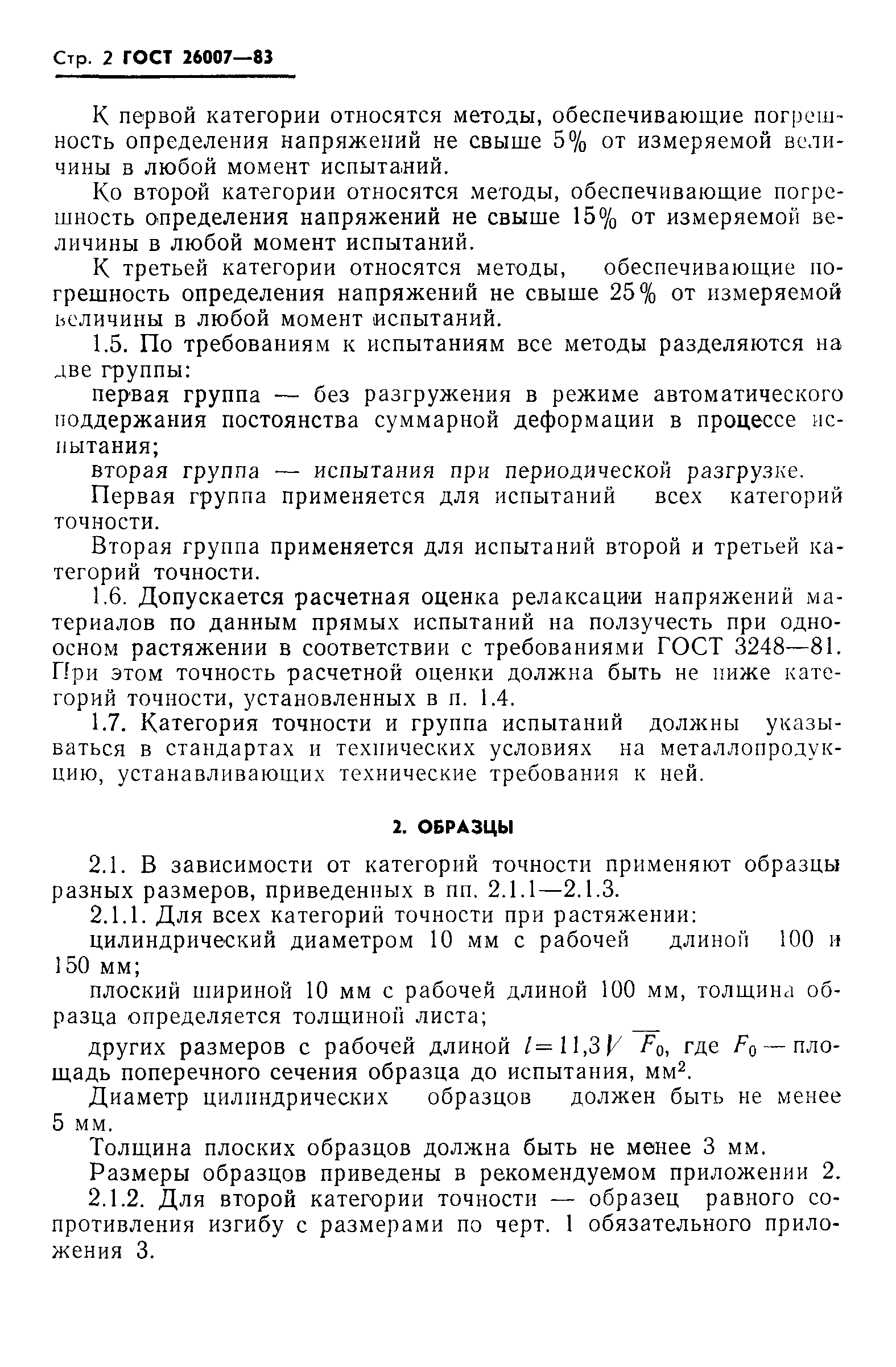

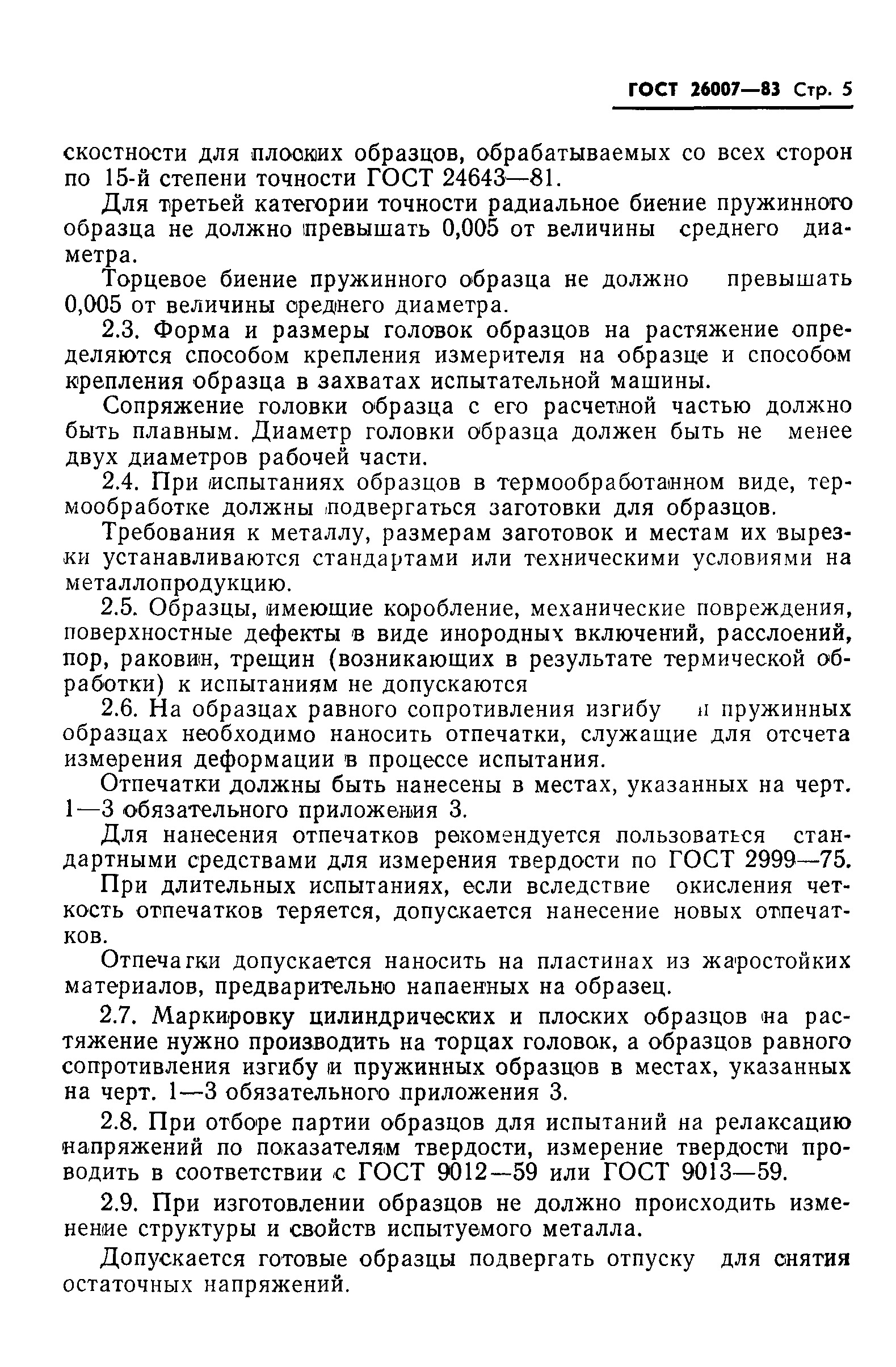

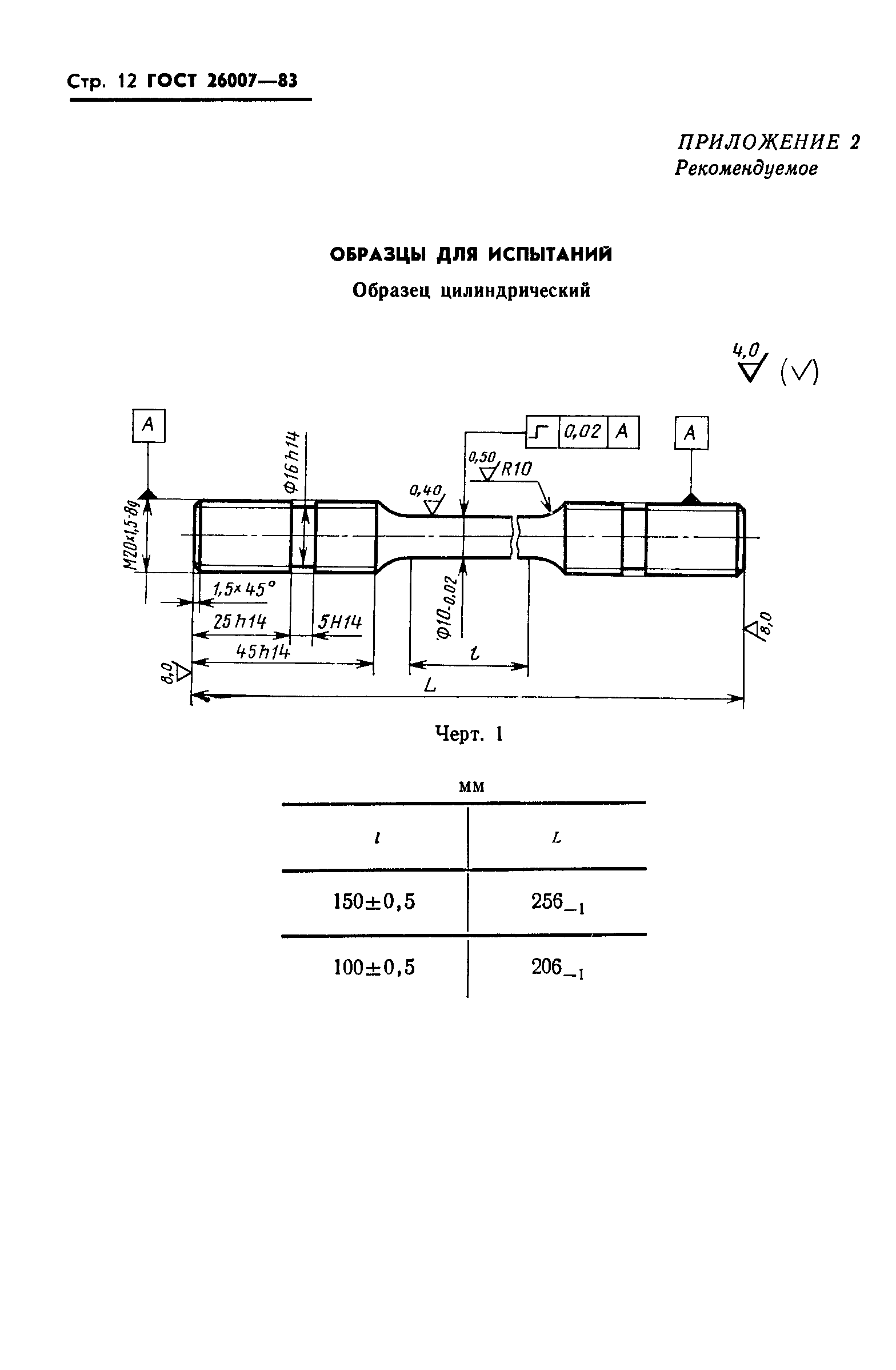

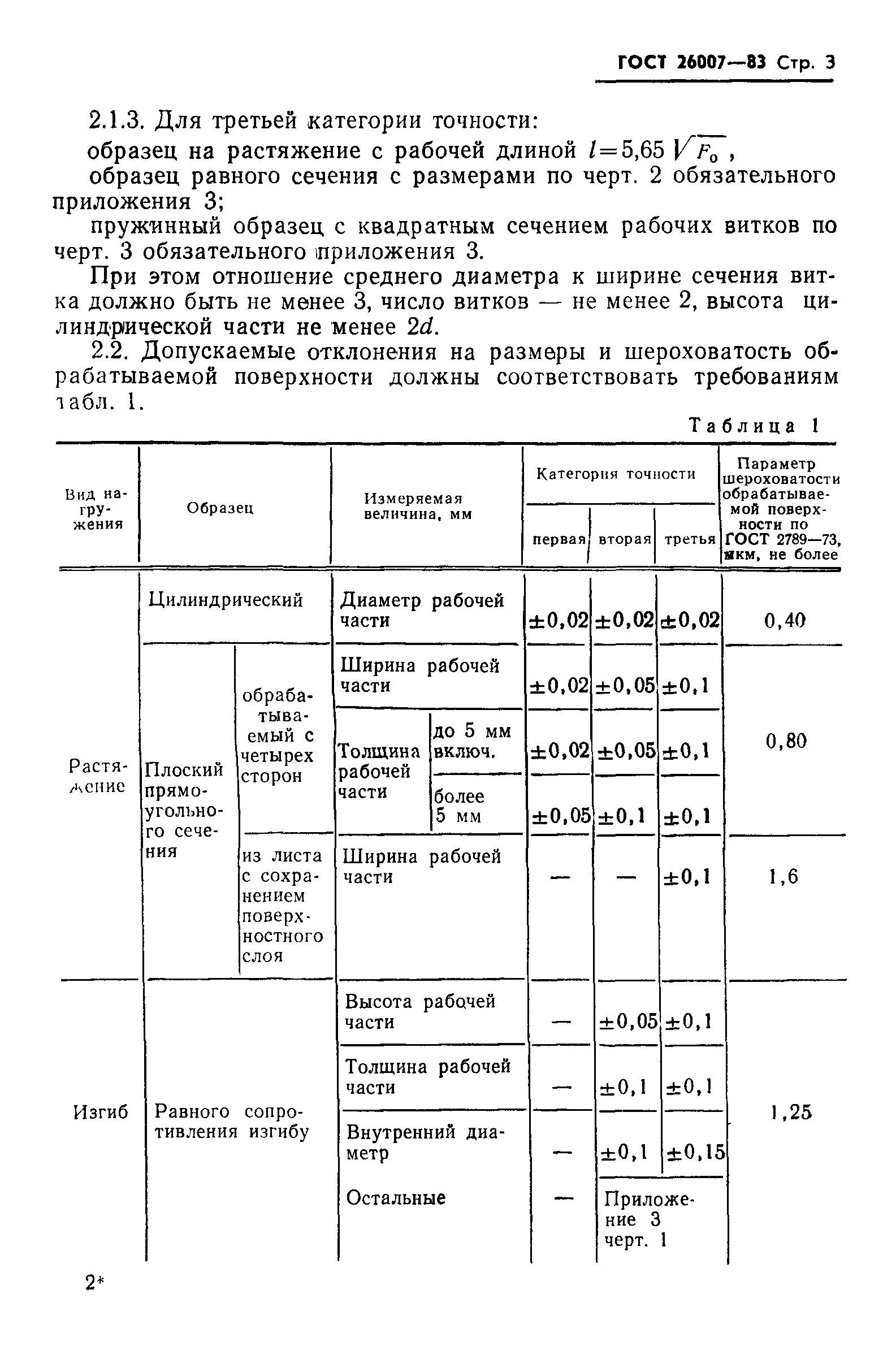

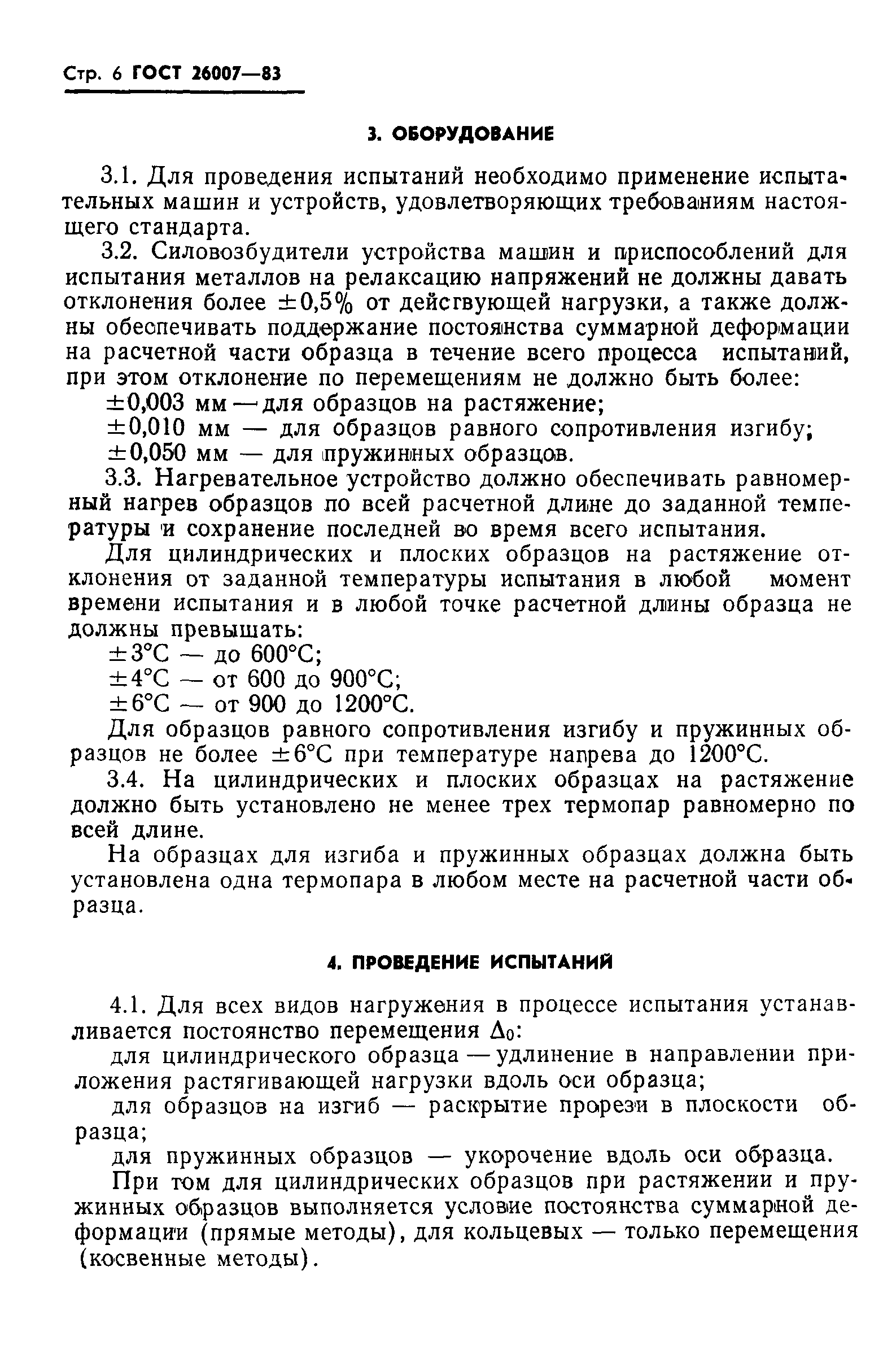

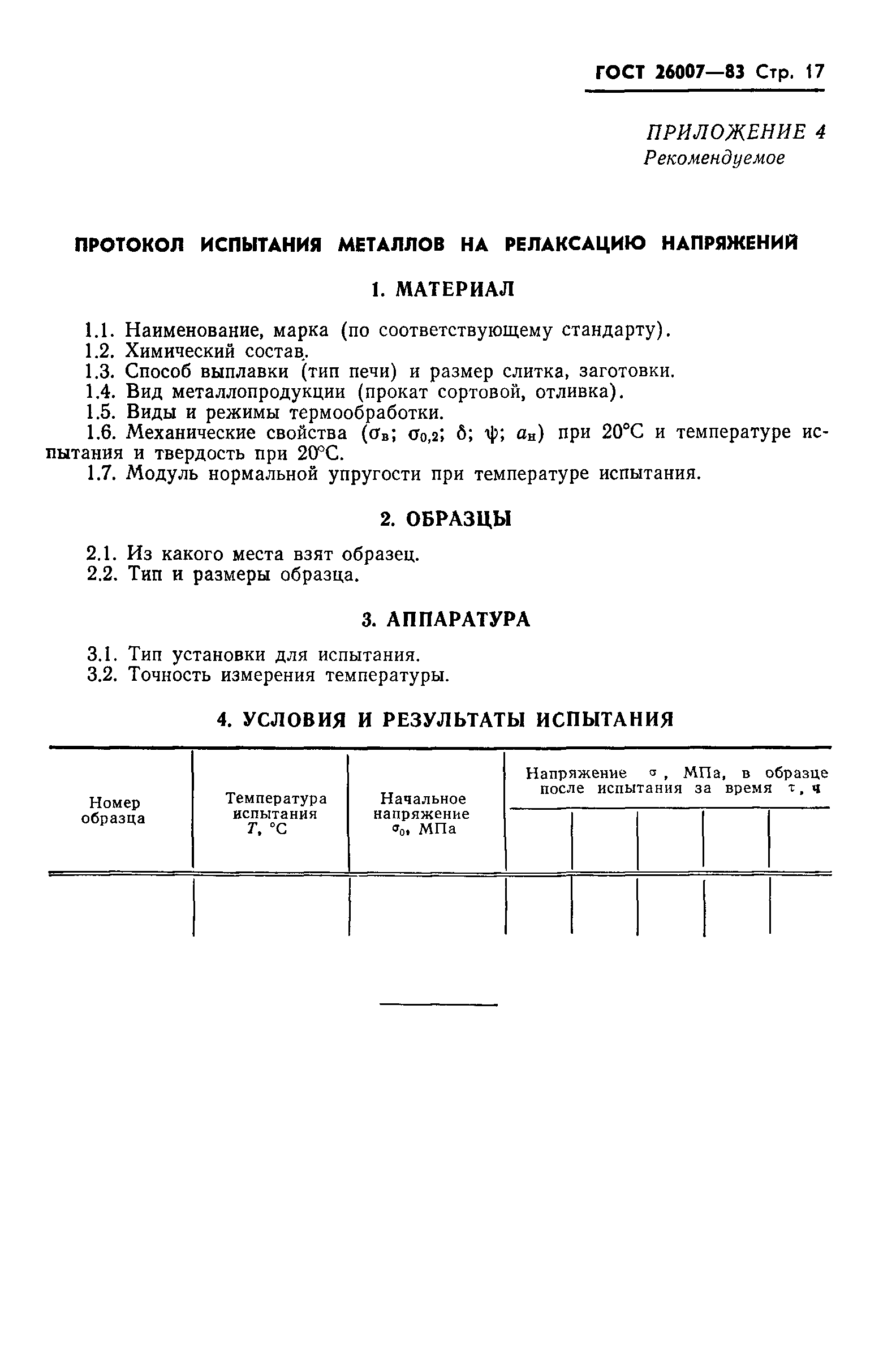

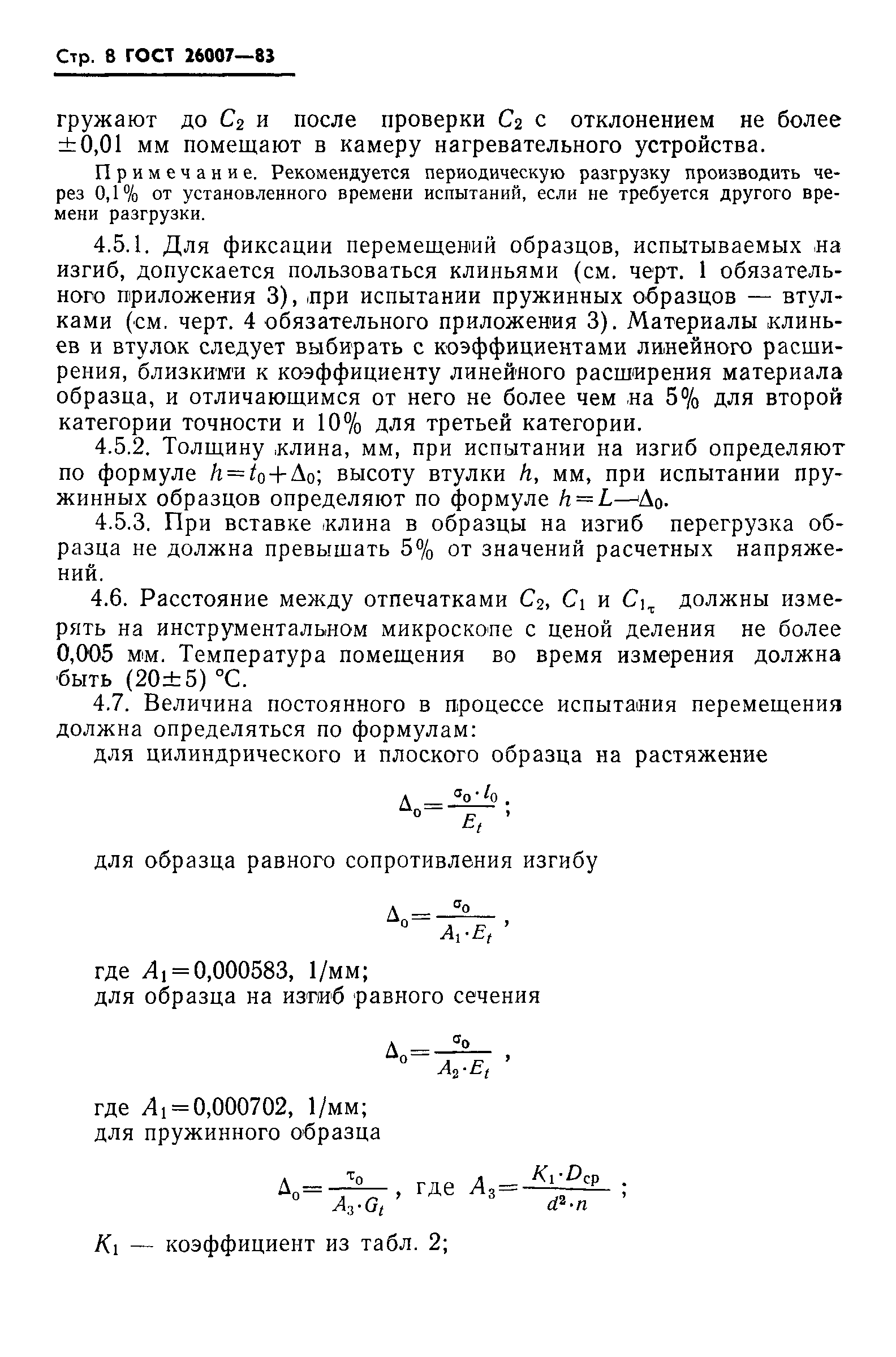

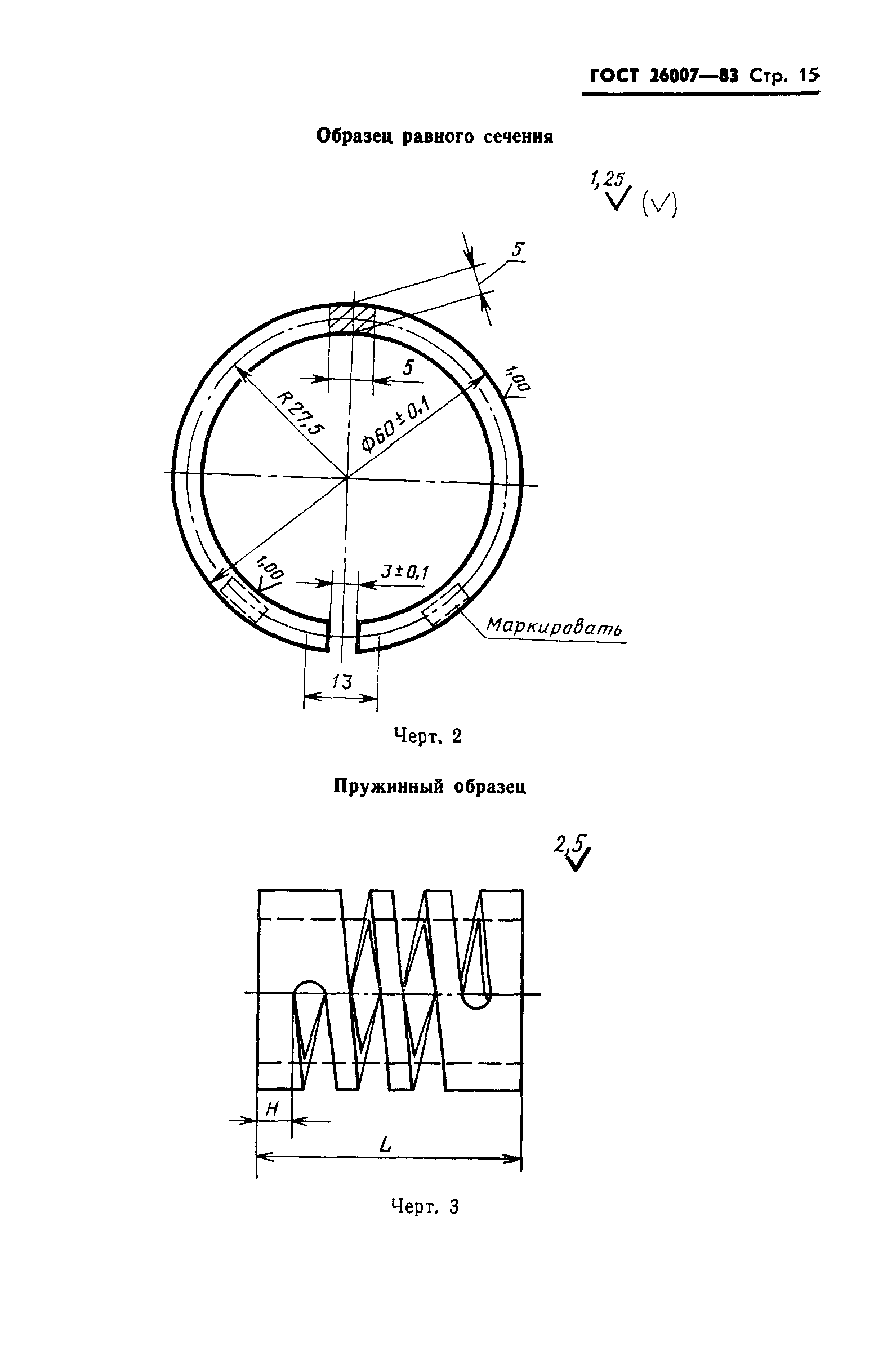

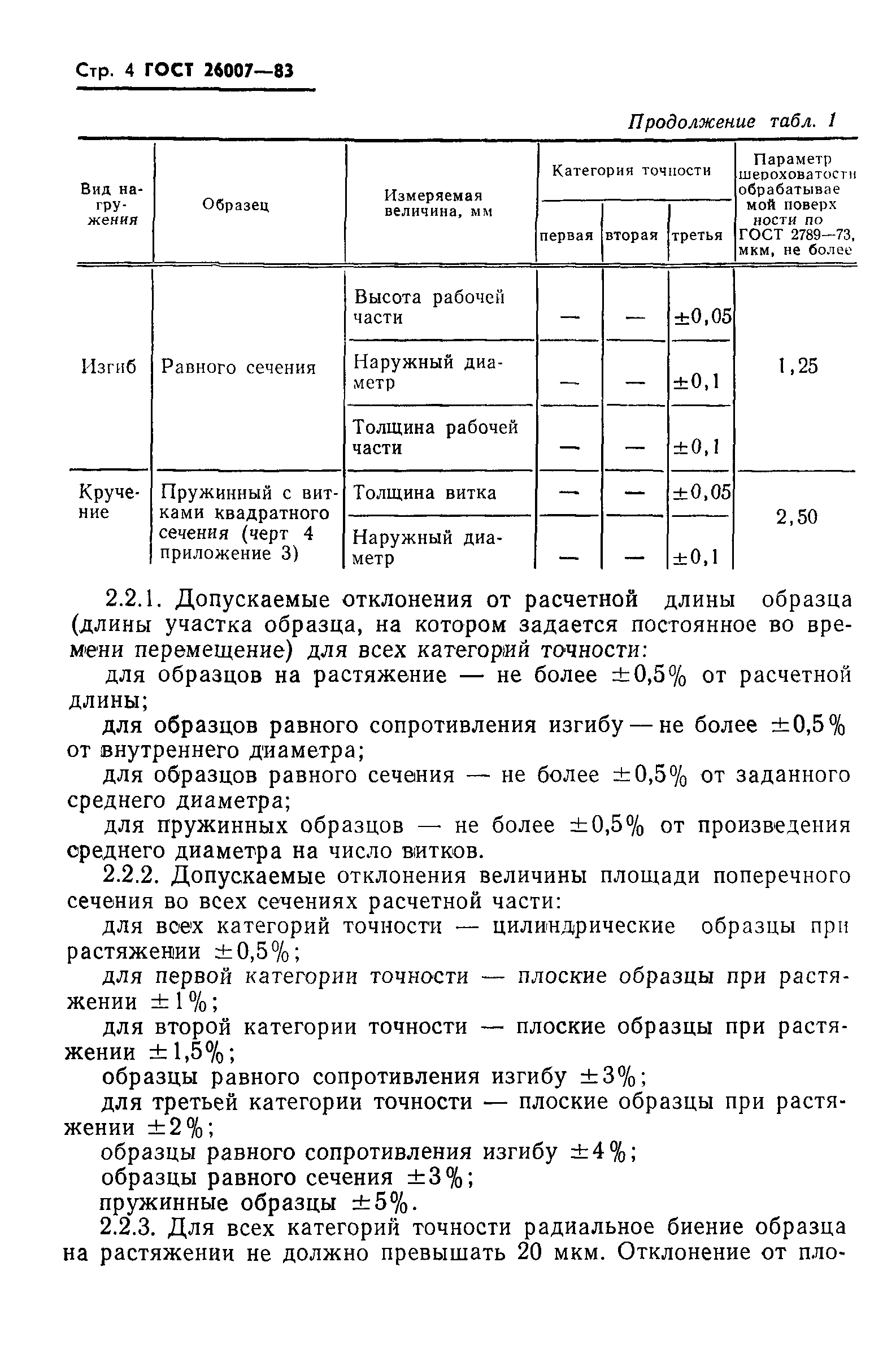

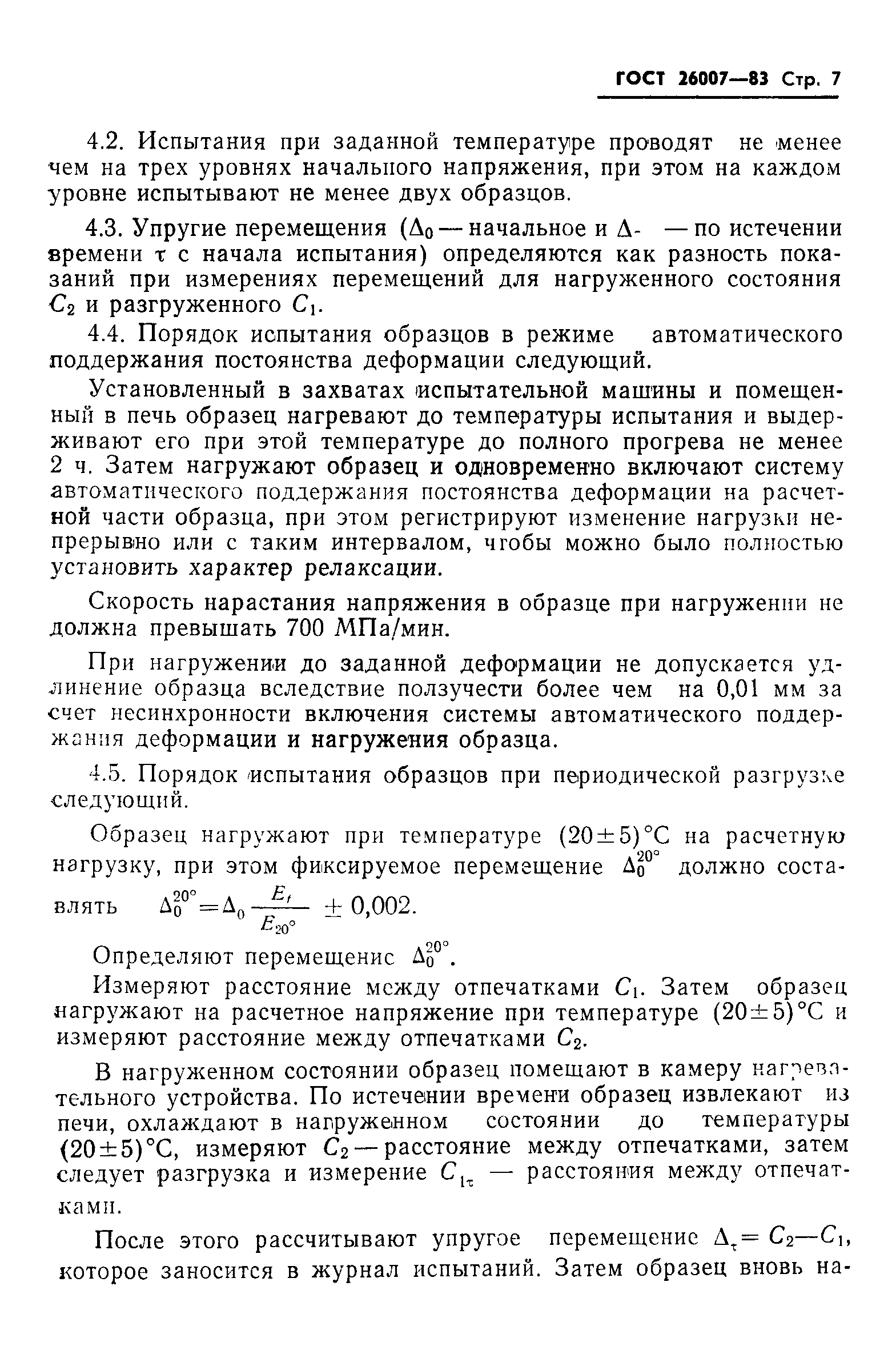

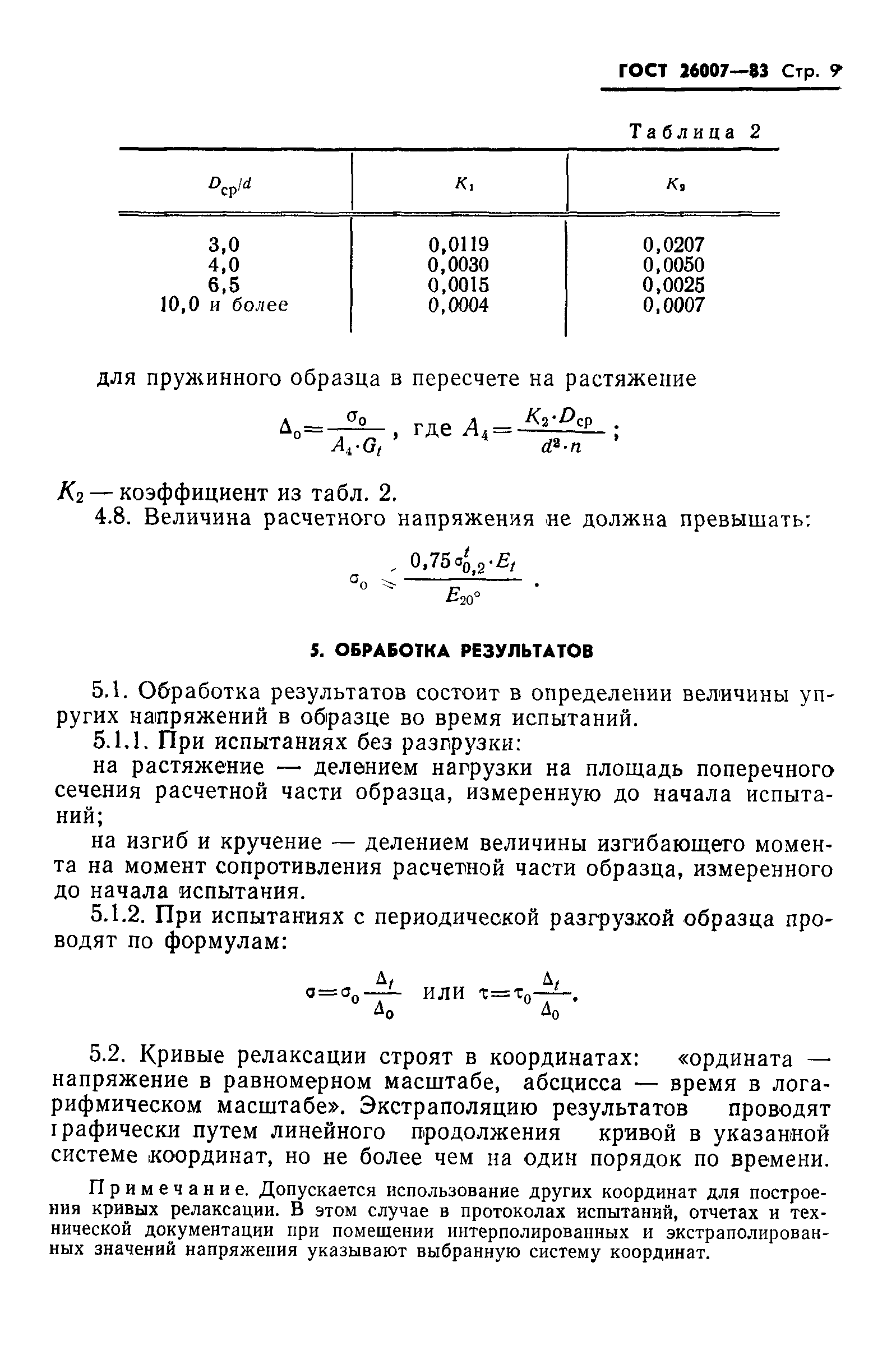

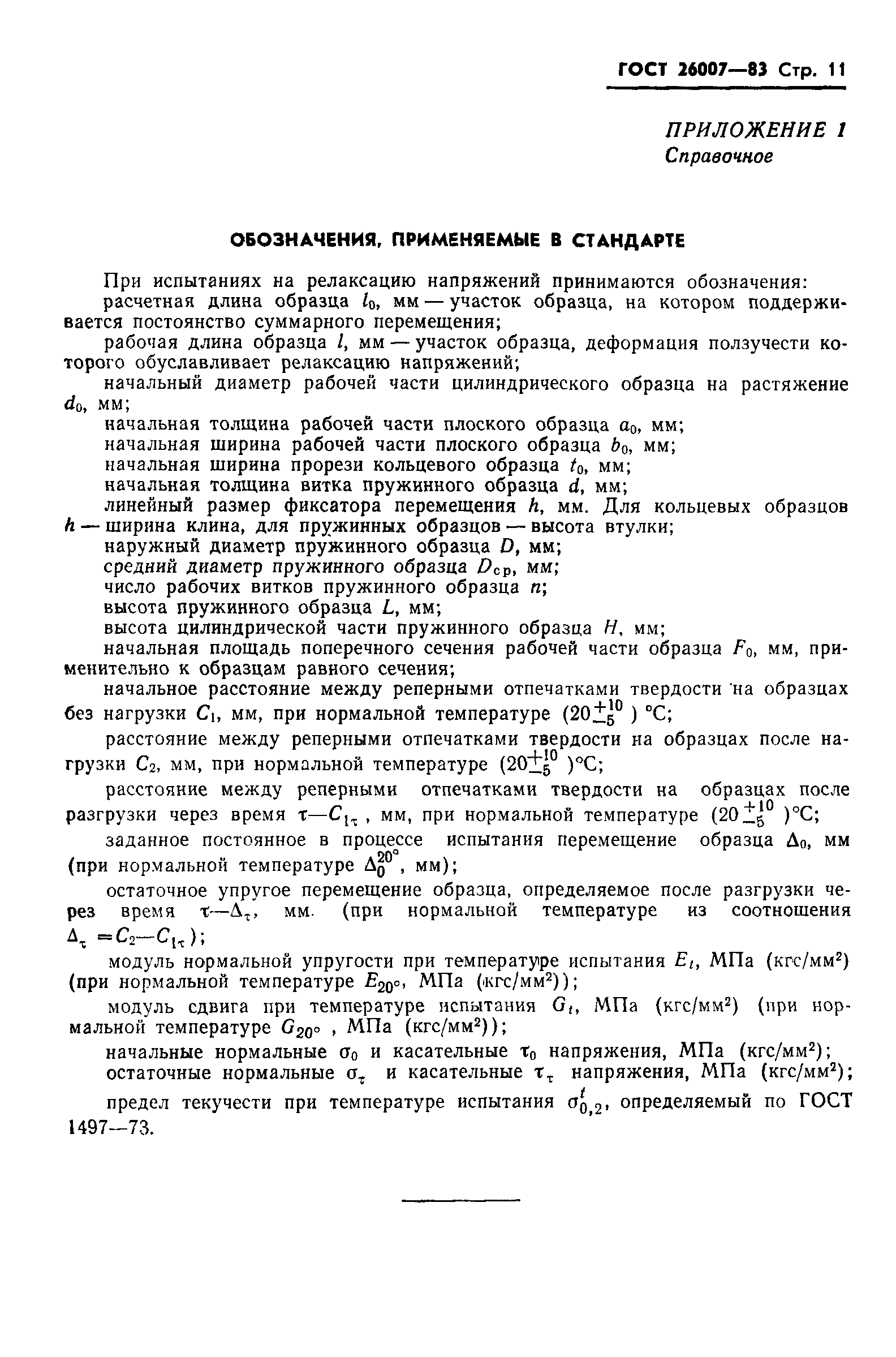

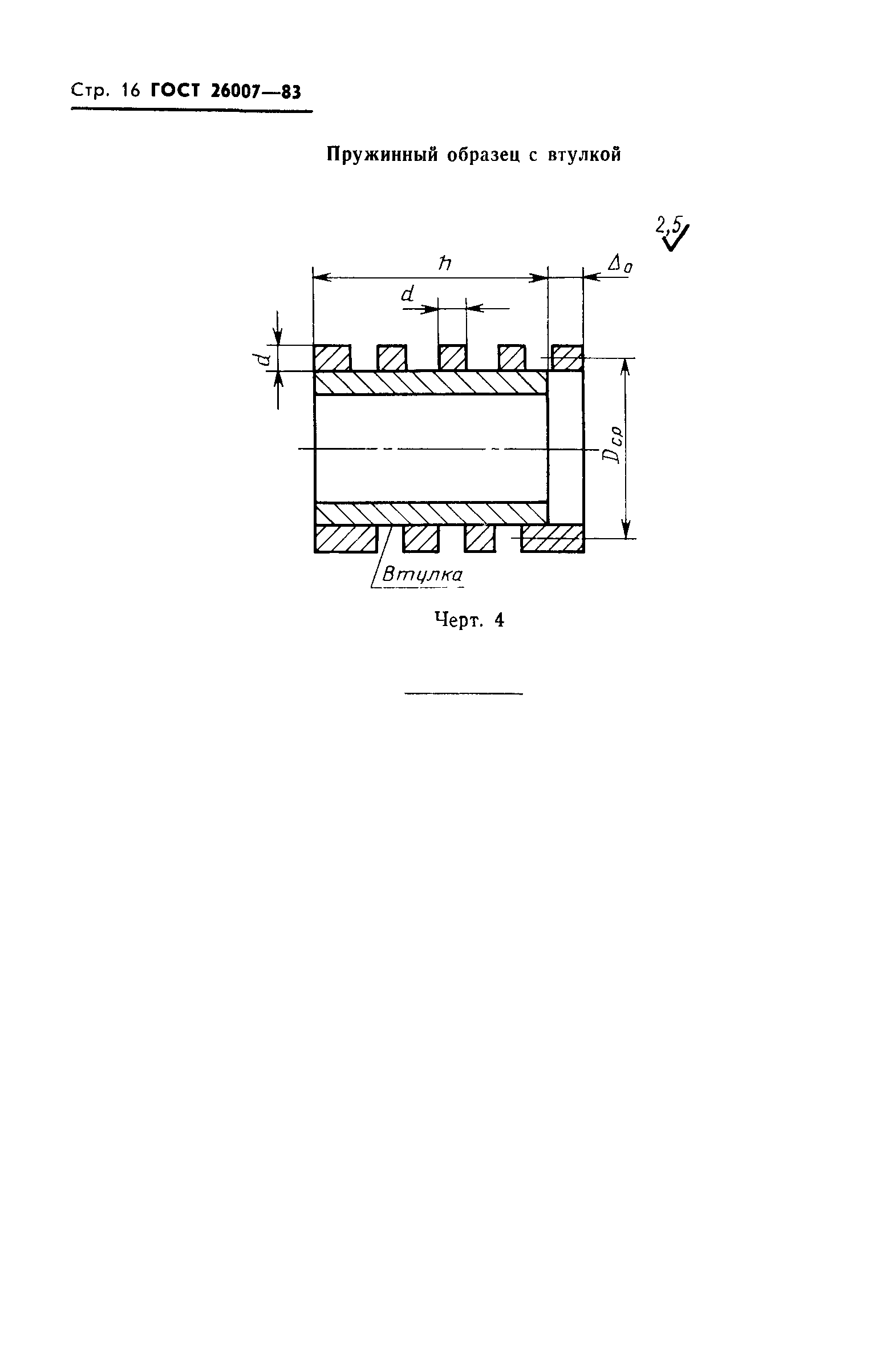

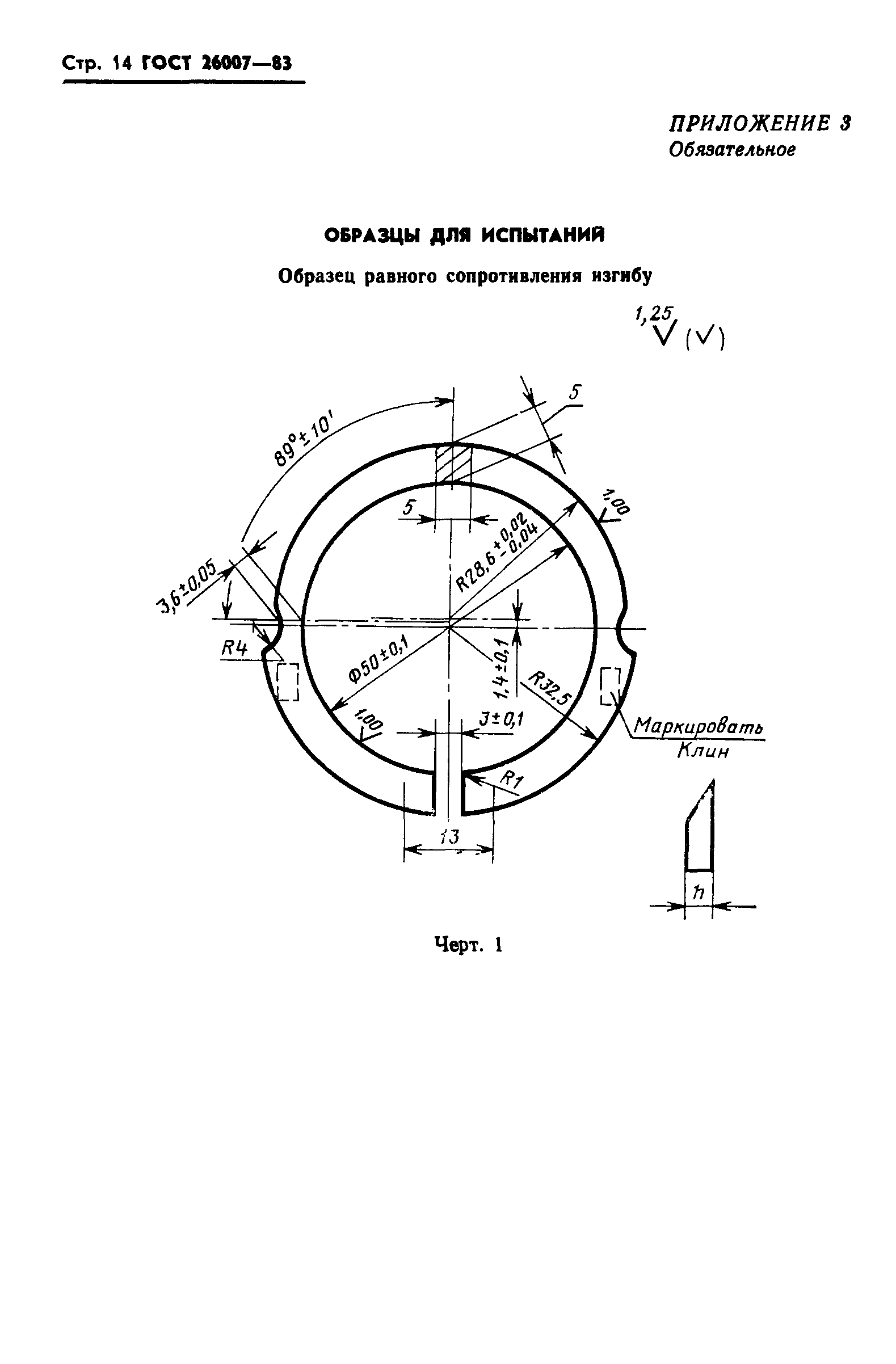

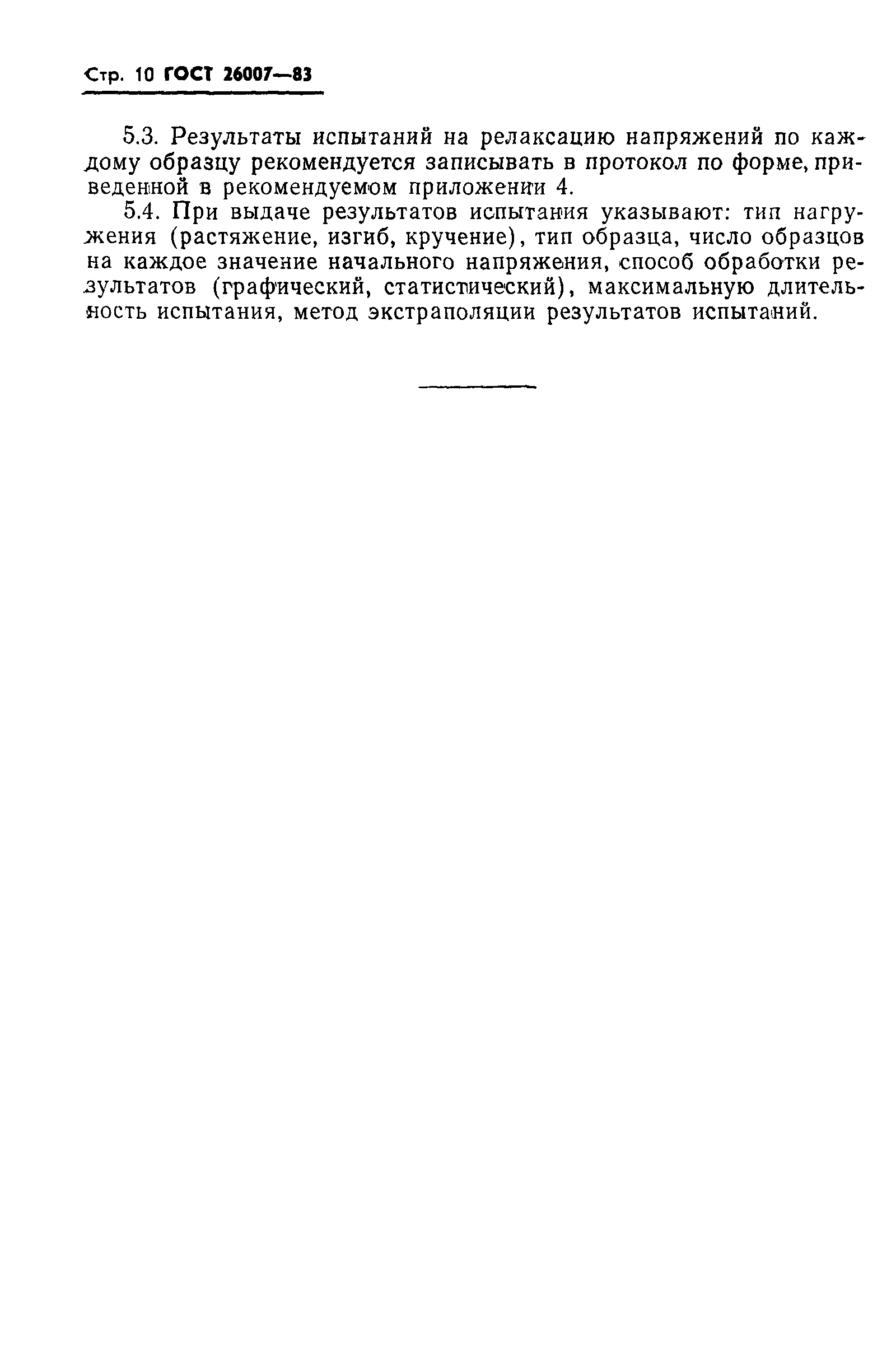

Оглавление:	1 Общие положения 2 Образцы 3 Оборудование 4 Проведение испытаний 5 Обработка результатов Приложение 1 Обозначения, применяемые в стандарте Приложение 2 Образцы для испытаний Приложение 3 Образцы для испытаний Приложение 4 Протокол испытания металлов на релаксацию напряжений

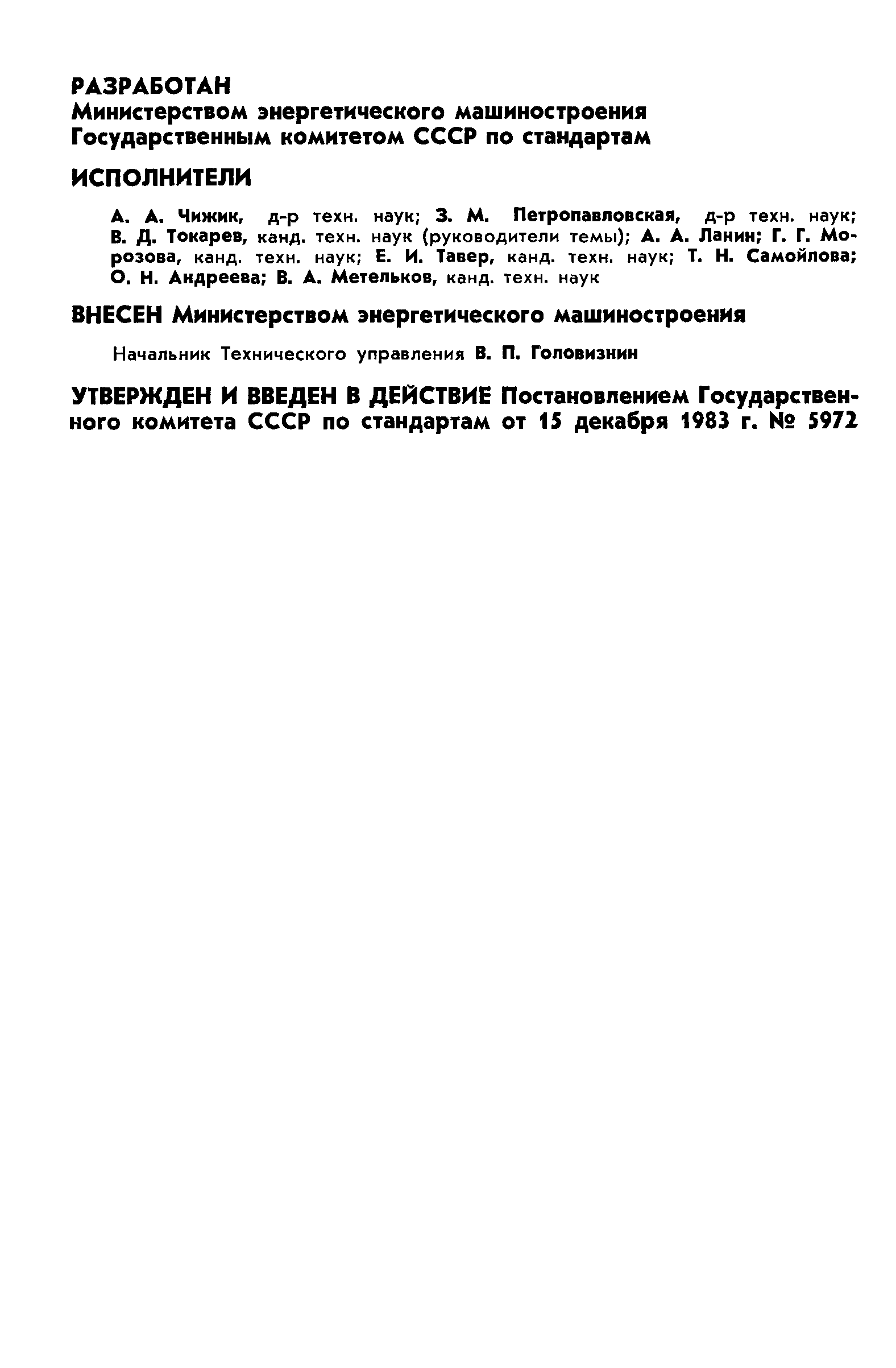

Разработан:	Министерство энергетического машиностроения
Утверждён:	15.12.1983 Госстандарт СССР (USSR Gosstandart 5972)
Издан:	Издательство стандартов (1984 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов Экология МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3248-81 «Металлы. Метод испытания на ползучесть» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
