ГОСТ 24068-80

Основные нормы взаимозаменяемости. Соединения шпоночные с клиновыми шпонками. Размеры шпонок и сечений пазов. Допуски и посадки

Обозначение:	ГОСТ 24068-80
Обозначение англ:	GOST 24068-80
Статус:	действует
Название рус.:	Основные нормы взаимозаменяемости. Соединения шпоночные с клиновыми шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
Название англ.:	Basic norms of interchangeability. Keyed joints with taper keys. Dimensions of keys and keyways. Tolerances and fits
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1981
Область применения:	Стандарт распространяется на шпоночные соединения с клиновыми шпонками и устанавливает размеры и предельные отклонения размеров клиновых шпонок с головков и без головки и соответствующих им шпоночных пазов на валах и во втулках.

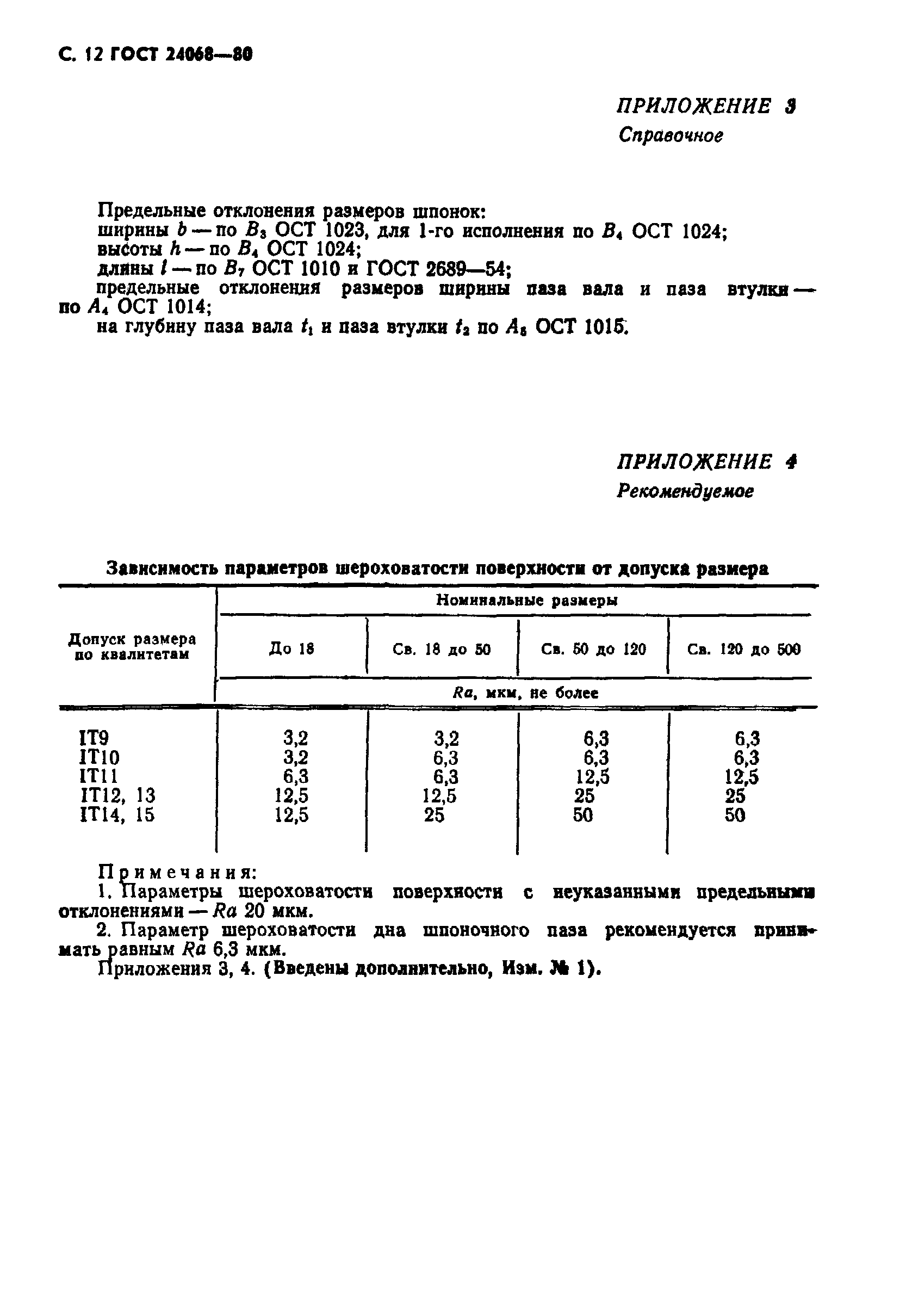

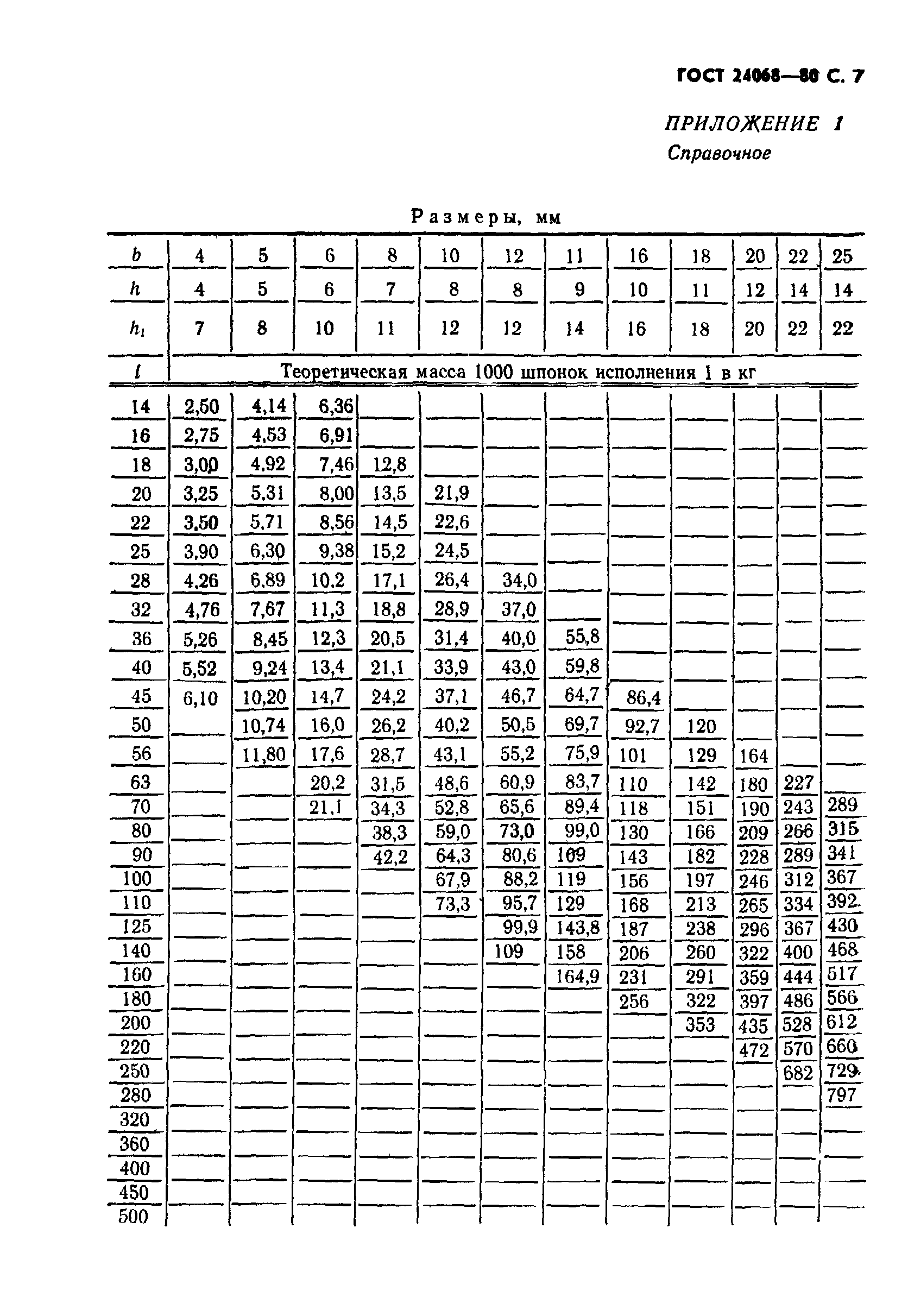

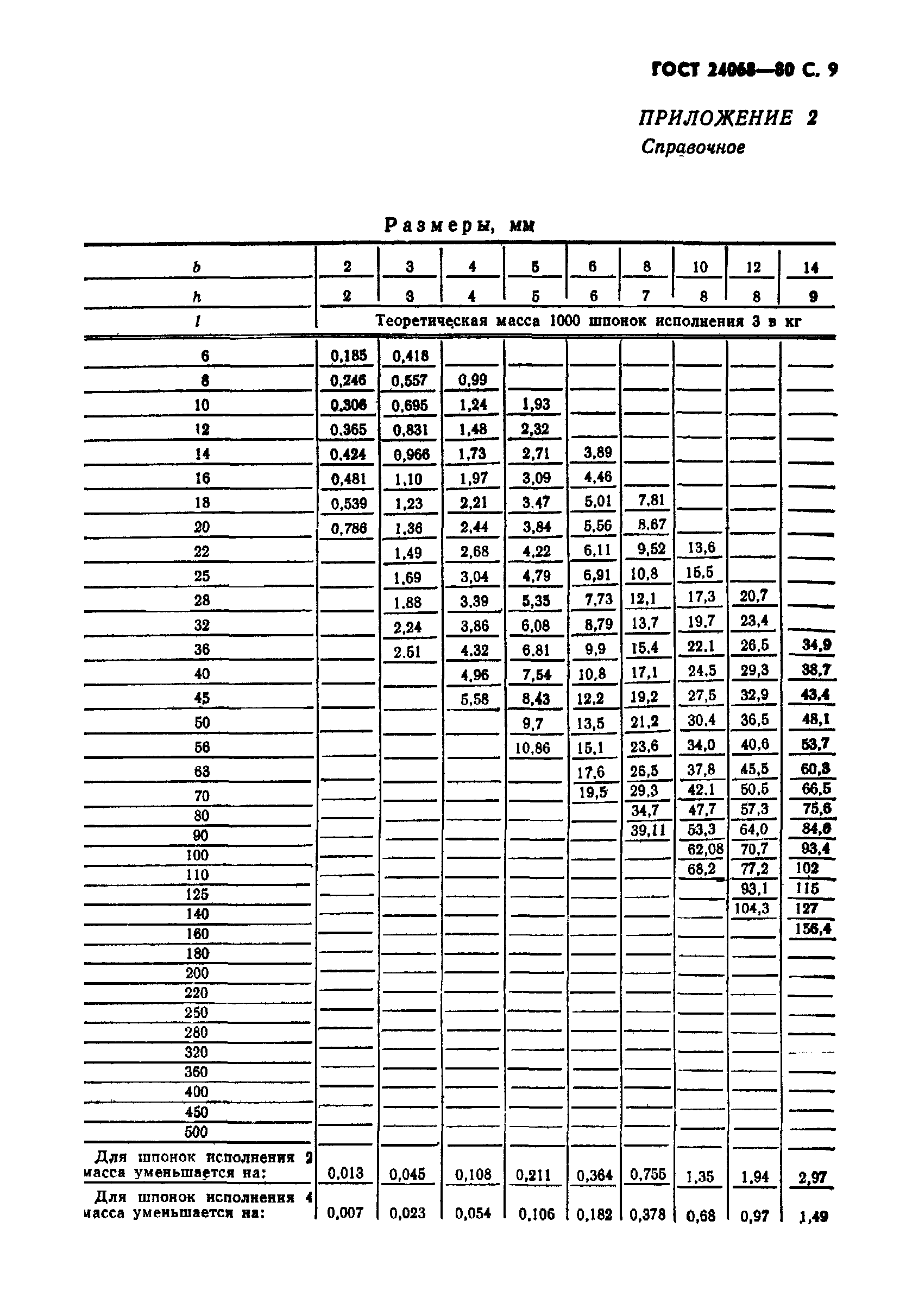

Оглавление:	Приложение 1 Приложение 2 Приложение 3 Приложение 4 Зависимость параметров шероховатости поверхности от допуска размера
Утверждён:	07.04.1980 Госстандарт СССР (USSR Gosstandart 1561)
Издан:	Издательство стандартов (1987 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Заменяет собой:	ГОСТ 8792-68 «Шпонки клиновые. Размеры» ГОСТ 8791-68 «Шпонки клиновые. Размеры сечений шпонок и пазов» ГОСТ 8793-68 «Шпонки клиновые с головкой. Размеры»
