Скачать ГОСТ 24.304-82 Система технической документации на АСУ. Требования к выполнению чертежей

Дата актуализации: 10.08.2017

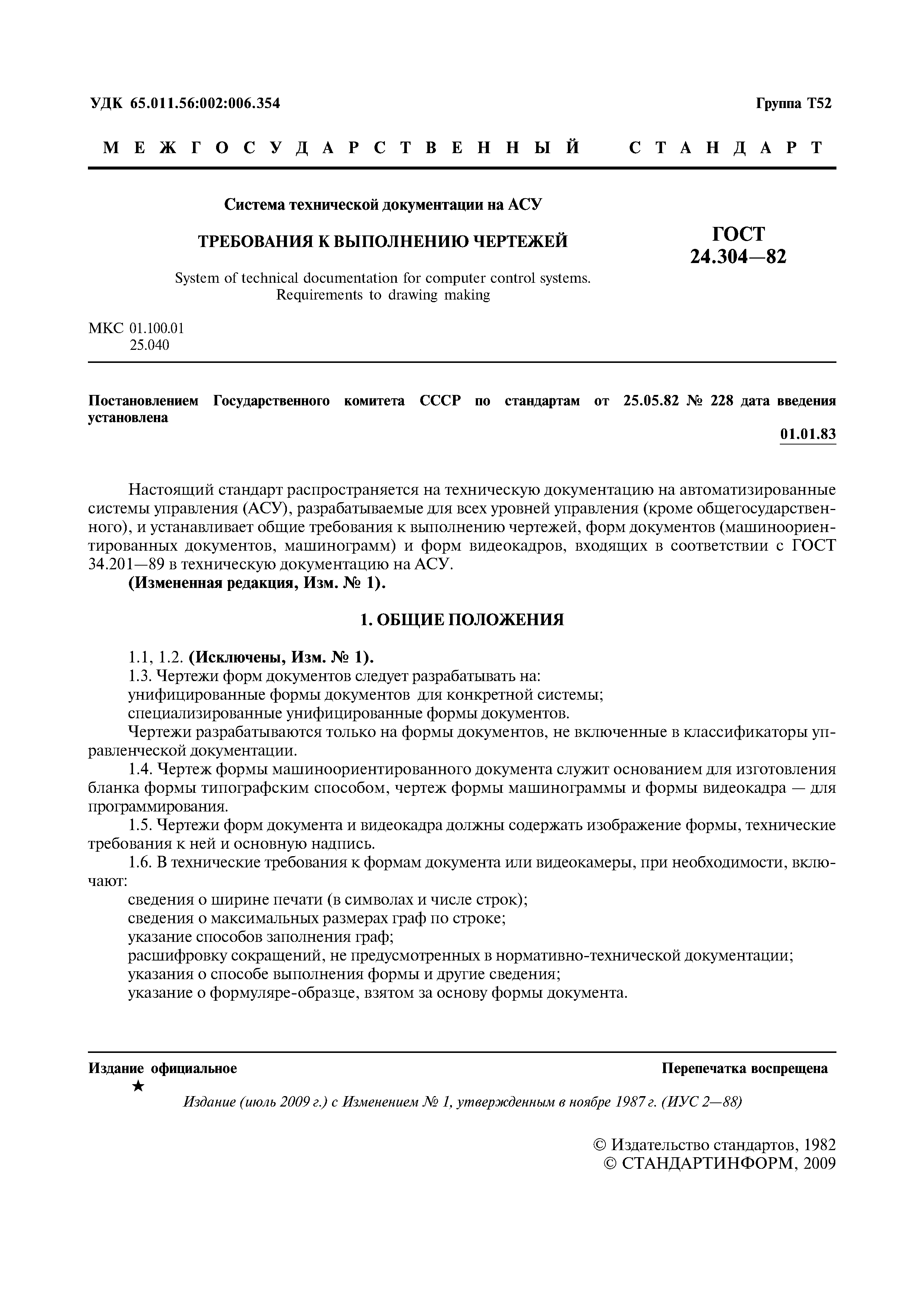

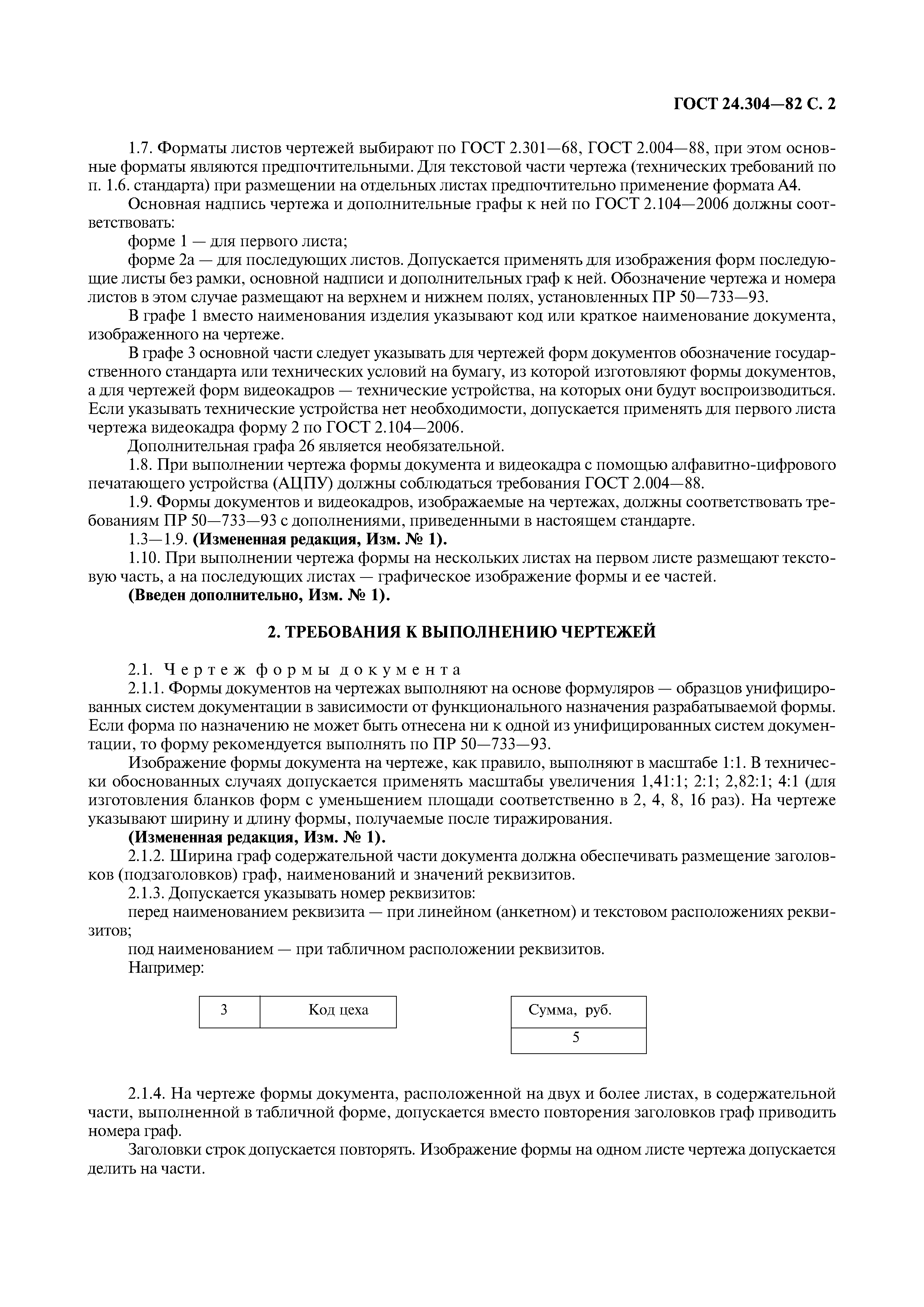

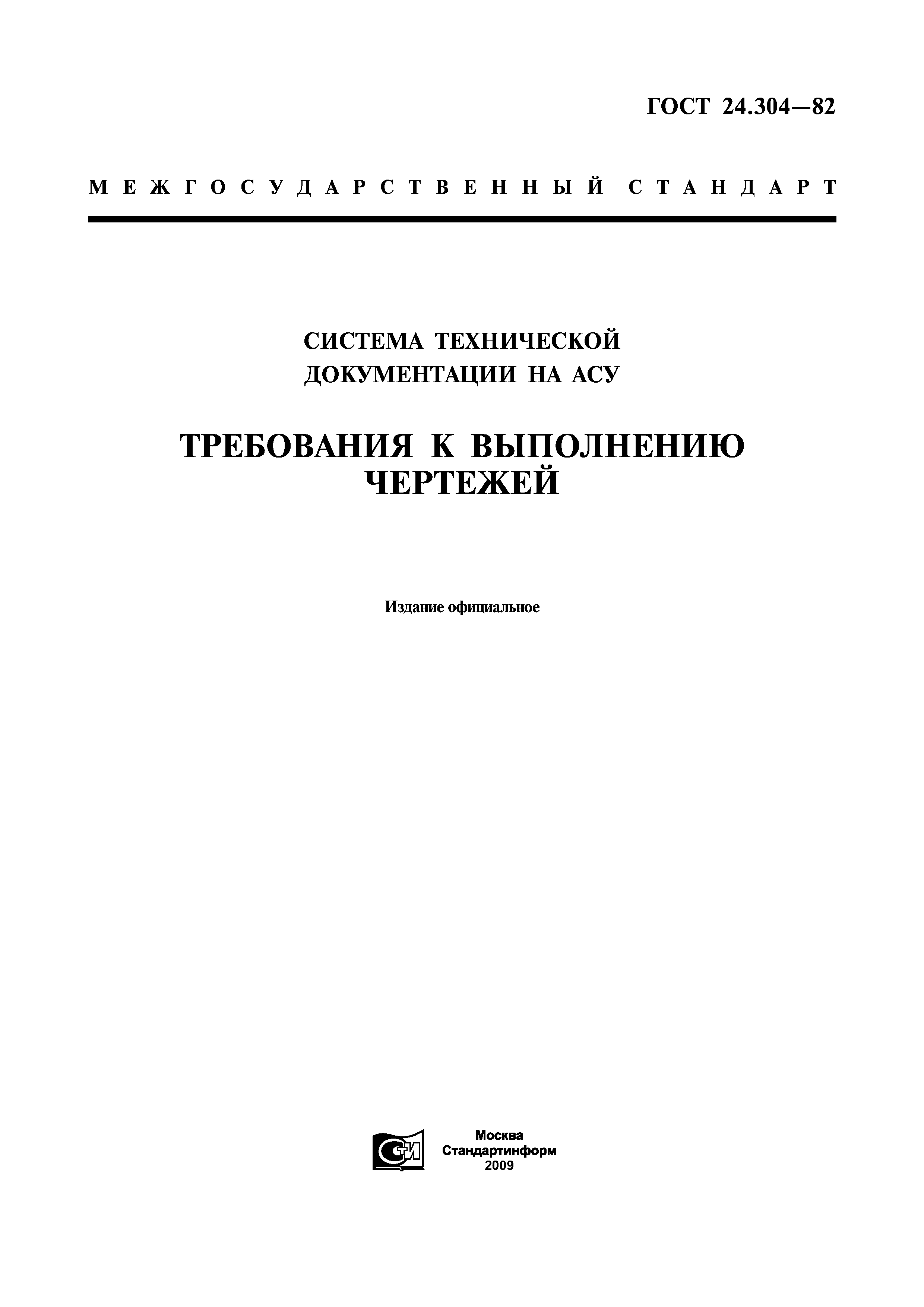

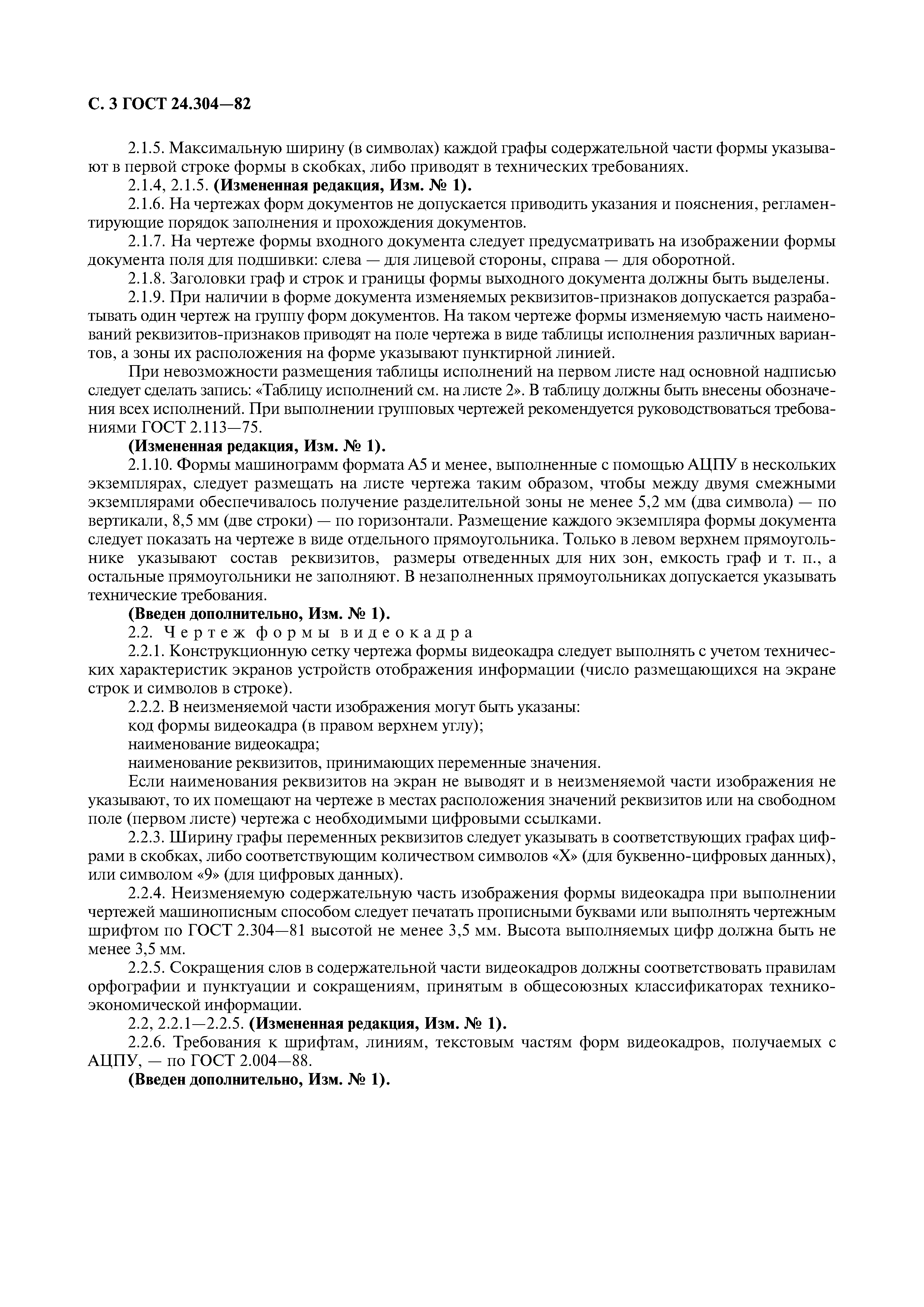

ГОСТ 24.304-82

Система технической документации на АСУ. Требования к выполнению чертежей

Обозначение:	ГОСТ 24.304-82
Обозначение англ:	GOST 24.304-82
Статус:	действует
Название рус.:	Система технической документации на АСУ. Требования к выполнению чертежей
Название англ.:	System of technical documentation for computer control systems. Requirements for drawing making
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983
Область применения:	Стандарт распространяется на техническую документацию на автоматизированные системы управления (АСУ), разрабатываемые для всех уровней управления (кроме общегосударственного), и устанавливает общие требования к выполнению чертежей, форм документов (машиноориентированных документов, машинограмм) и форм видеокадров, входящих в соответствии с ГОСТ 34.201-89 в техническую документацию на АСУ.
Оглавление:	1 Общие положения 2 Требования к выполнению чертежей
Утверждён:	25.05.1982 Госстандарт СССР (USSR Gosstandart 228)
Издан:	Издательство стандартов (1982 г. ) Издательство стандартов (1986 г. ) ИПК Издательство стандартов (2000 г. ) Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в целом Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в целом
Список изменений:	№ 1 от 01.05.1988 (ИУС 2-88)
Нормативные ссылки:	ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 2.113-75 «Единая система конструкторской документации. Групповые и базовые конструкторские документы» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 2.304-81 «Единая система конструкторской документации. Шрифты чертежные» ГОСТ 34.201-89 «Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем» ПР 50-733-93 «Основные положения Единой системы классификации и кодирования технико-экономической и социальной информации и унифицированных систем документации Российской Федерации» ГОСТ 2.104-2006 «Единая система конструкторской документации. Основные надписи»

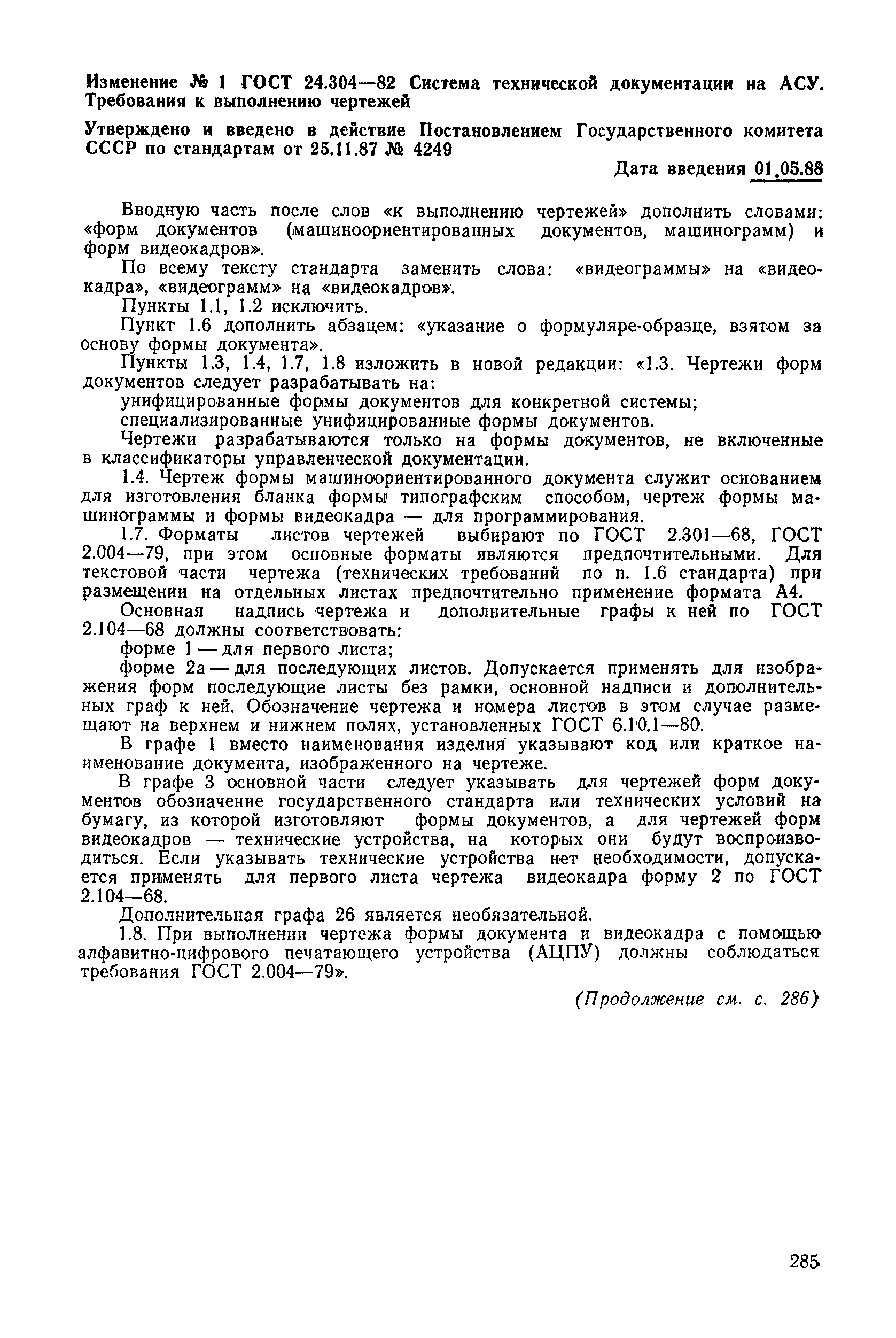

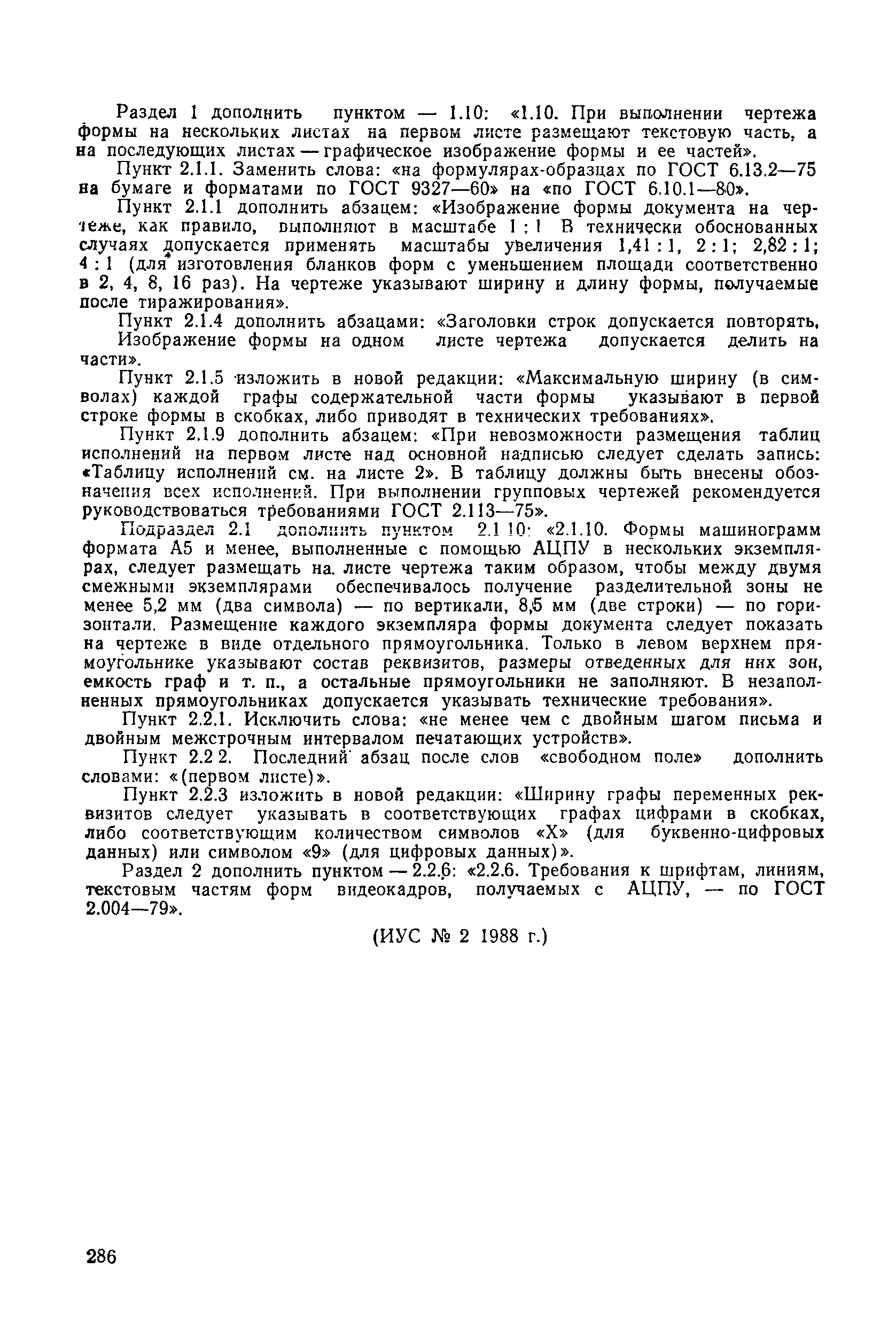

Текстовое изменение № 1 от 01.05.1988
