Скачать ГОСТ 23706-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборы для измерения активной проводимости

Дата актуализации: 10.08.2017

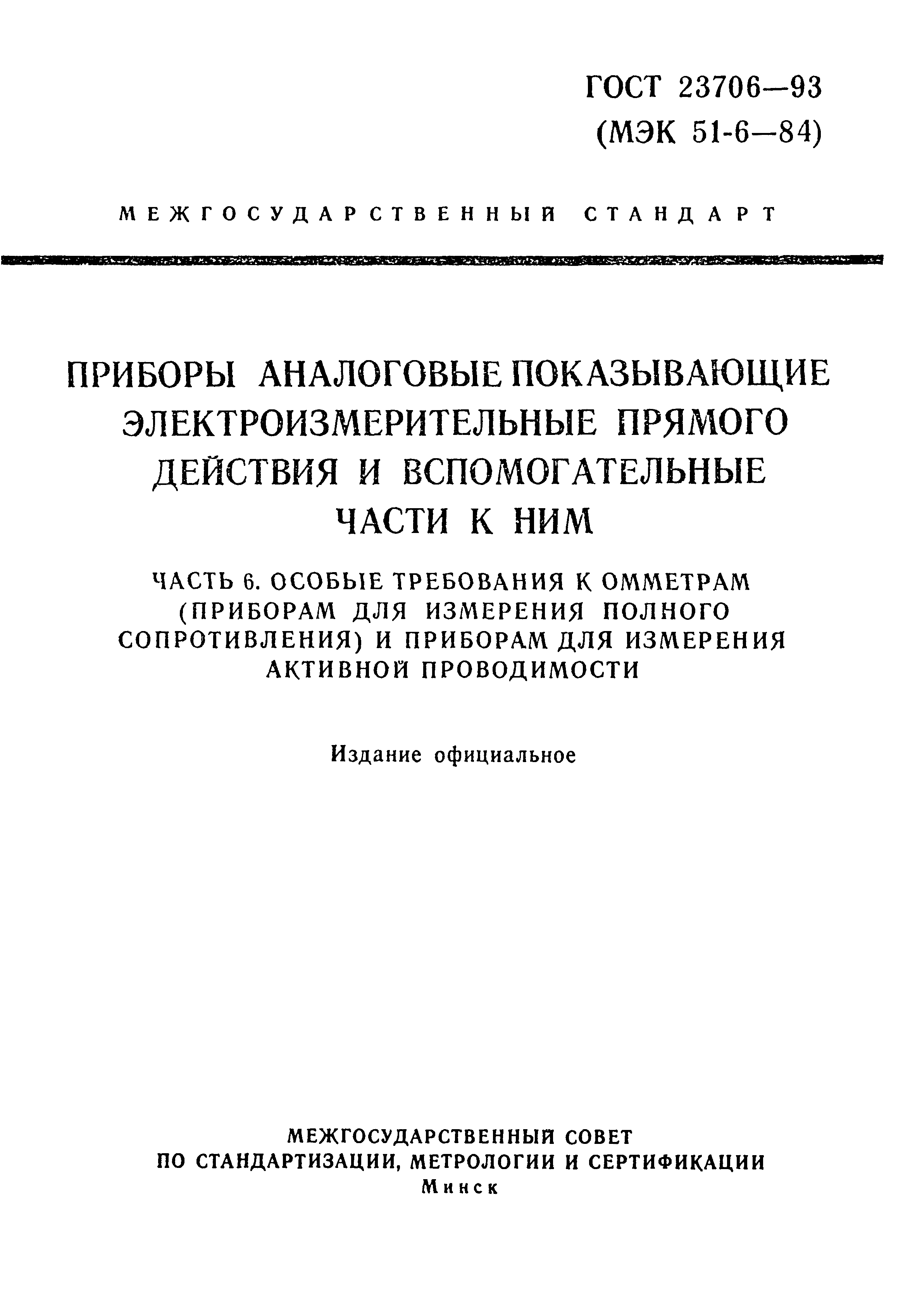

ГОСТ 23706-93

Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборы для измерения активной проводимости

Обозначение:	ГОСТ 23706-93
Обозначение англ:	GOST 23706-93
Статус:	взамен
Название рус.:	Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборы для измерения активной проводимости
Название англ.:	Direct acting indicating electrical measuring instruments and their accessories. Part 6. Special requirements for ohmmeters (impedance meters) and conductance meters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993
Область применения:	Стандарт распространяется на показывающие электроизмерительные приборы прямого действия с устройством представления показаний в аналоговой форме, такие как: - амперметры и вольтметры; - ваттметры и варметры; - частотомеры стрелочного и вибрационного типов; - фазометры, измерители коэффициента мощности и синхроноскопы; - омметры (приборы для измерения полного сопротивления) и приборы для измерения активной проводимости; - многофункциональные приборы указанных выше типов. Стандарт распространяется на некоторые вспомогательные части, используемые с этими приборами, такие как: - шунты; - добавочные сопротивления и элементы сопротивления. Стандарт распространяется также на показывающие электроизмерительные приборы прямого действия, отметки шкалы которых не соответствуют непосредственно значениям электрической входной величины при условии, что зависимость между ними известна. Стандарт распространяется на приборы и вспомогательные части, содержащие электронные устройства в своих измерительных и (или) вспомогательных цепях. Стандарт не распространяется на приборы специального назначения, на которые имеются свои собственные стандарты. Стандарт не распространяется на устройства специального назначения, на которые имеются свои собственные стандарты при использовании их в качестве вспомогательных частей. Стандарт не распространяется на измерители удельного сопротивления (специальные измерители сопротивления), измерители удельной проводимости (специальные измерители проводимости), а также измерители сопротивления изоляции, используемые в цепях, находящихся под напряжением.
Оглавление:	1 Область применения 2 Термины и их определения 3 Описание, классификация и соответствие требованиям: настоящего стандарта 4 Нормальные условия и основные погрешности 5 Рабочая область применения и изменения показаний 6 Дополнительные электрические и механические требования 7 Требования к конструкции 8 Информация, основные обозначения и маркировка 9 Маркировка и обозначения для зажимов 10 Испытания на соответствие требованиям настоящего стандарта Приложение А-6 Испытания Приложение 2 Дополнительные и измененные требования, отражающие потребности народного хозяйства Приложение 3 Дополнительные и измененные методы испытаний, отражающие потребности народного хозяйства
Разработан:	РФ
Утверждён:	21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification ) 29.03.1995 Комитет Российской Федерации по стандартизации, метрологии и сертификации (186)
Издан:	Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Измерения электрических и магнитных величин
Заменяет собой:	ГОСТ 27731-88 (в части омметров (ИУС 6-1995)) ГОСТ 27827-88 (в части омметров (ИУС 6-1995)) ГОСТ 23706-79 «Омметры. Общие технические условия» ((ИУС 6-1995)) ГОСТ 4.194-85 «Система показателей качества продукции. Приборы электроизмерительные лабораторные переносные аналоговые. Номенклатура показателей» (в части омметров (ИУС 6-1995)) ГОСТ 4.196-85 «Система показателей качества продукции. Приборы электроизмерительные щитовые аналоговые. Номенклатура показателей» (в части омметров (ИУС 6-1995))
Нормативные ссылки:	ГОСТ 27883-88 «Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний» ГОСТ 30012.1-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей» ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний» ГОСТ 9181-74 «Приборы электроизмерительные. Упаковка, маркировка, транспортирование и хранение»
