Скачать ГОСТ 23357-78 Соединения трубопроводов резьбовые. Прокладки уплотнительные для радиального монтажа. Конструкция

Дата актуализации: 10.08.2017

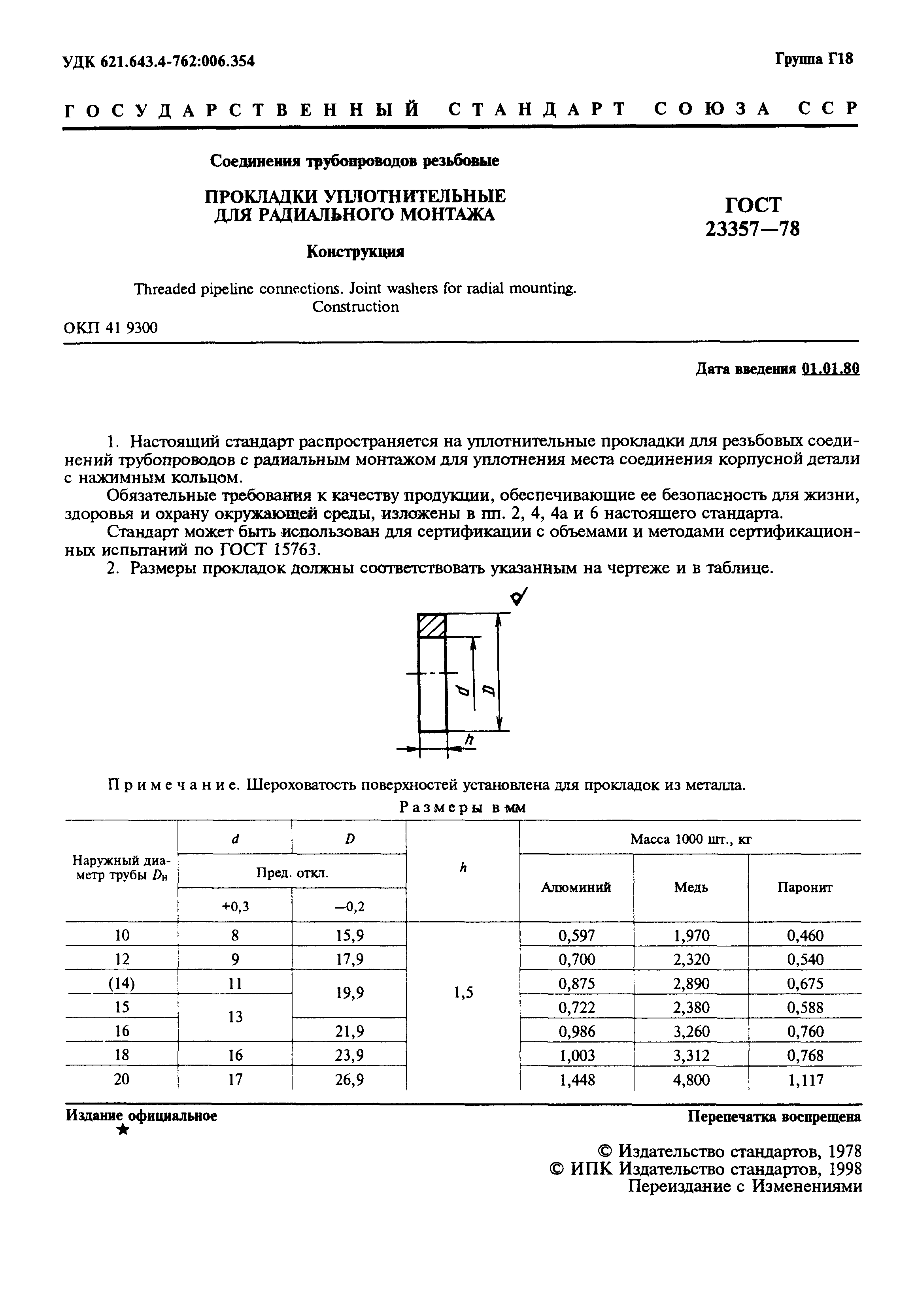

ГОСТ 23357-78

Соединения трубопроводов резьбовые. Прокладки уплотнительные для радиального монтажа. Конструкция

Обозначение:	ГОСТ 23357-78
Обозначение англ:	GOST 23357-78
Статус:	взамен
Название рус.:	Соединения трубопроводов резьбовые. Прокладки уплотнительные для радиального монтажа. Конструкция
Название англ.:	Threaded pipeline connections. Joint washers for radial mounting. Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	Стандарт распространяется на уплотнительные прокладки для резьбовых соединений трубопроводов с радиальным монтажом для уплотнения места соединения корпусной детали с нажимным кольцом.
Разработан:	Государственный комитет СССР по стандартам
Утверждён:	16.11.1978 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3006)
Издан:	Издательство стандартов (1978 г. ) ИПК Издательство стандартов (1998 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Список изменений:	№ 2 от 01.09.1996 (ИУС 11-96) № 1 от 01.01.1990 (ИУС 8-89)
Заменяет собой:	ГОСТ 18562-73 «Соединения трубопроводов с радиальным монтажом. Прокладки уплотнительные на Ру приближенно равным 25 МПа (250 кгс/см2). Размеры» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 18527-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18528-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18529-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18530-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные параметры» ГОСТ 18531-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18532-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом угловые концевые с углом наклона 135° на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18533-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18534-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18535-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые переходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18536-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18537-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18538-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые проходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18539-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом тройниковые концевые переходные несимметричные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18540-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые проходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18541-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые переходные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18542-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом крестовые проходные концевые на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры» ГОСТ 18543-73 «Соединения трубопроводов с врезающимся кольцом с радиальным монтажом переборочные на Ру = 25 МПа (250 кгс/см2). Конструкция и основные размеры»
Нормативные ссылки:	ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 495-92 «Листы и полосы медные. Технические условия» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция»

Текстовое изменение № 2 от 01.09.1996

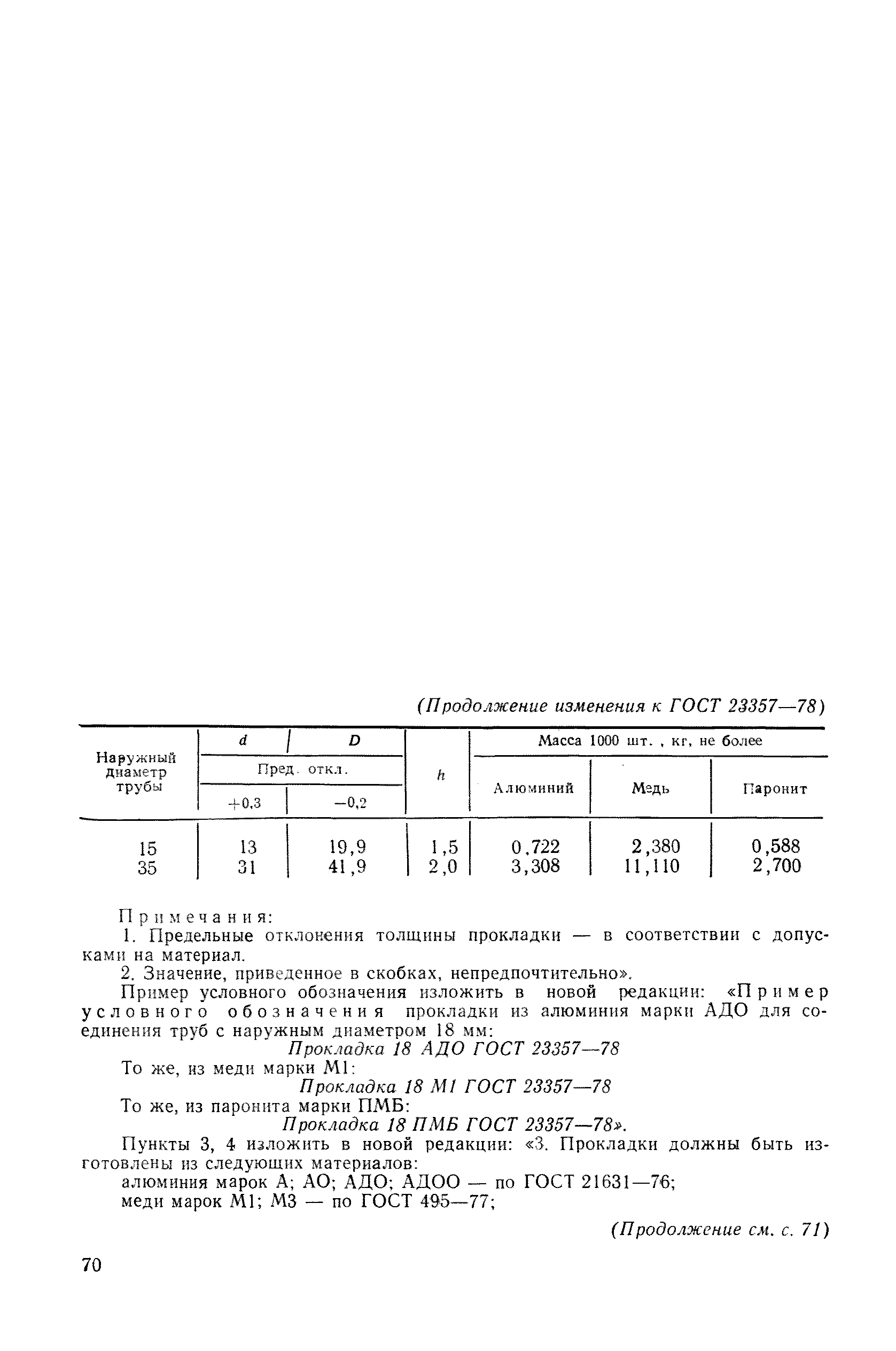

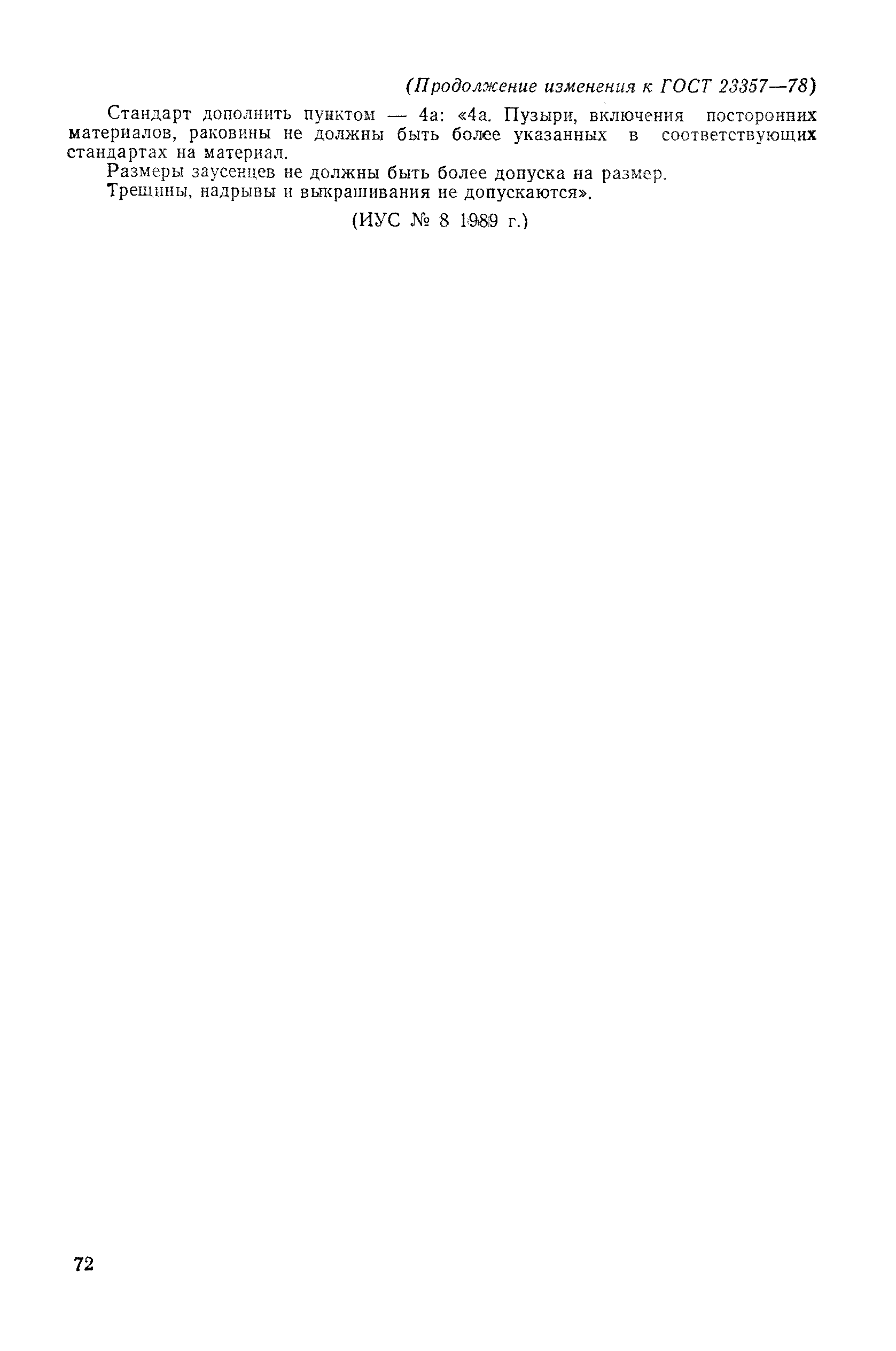

Текстовое изменение № 1 от 01.01.1990
