Скачать ГОСТ 22762-77 Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара

Дата актуализации: 10.08.2017

ГОСТ 22762-77

Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара

Обозначение:	ГОСТ 22762-77
Обозначение англ:	GOST 22762-77
Статус:	действует
Название рус.:	Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара
Название англ.:	Metals and alloys. Yield point hardness test by ball indentation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979

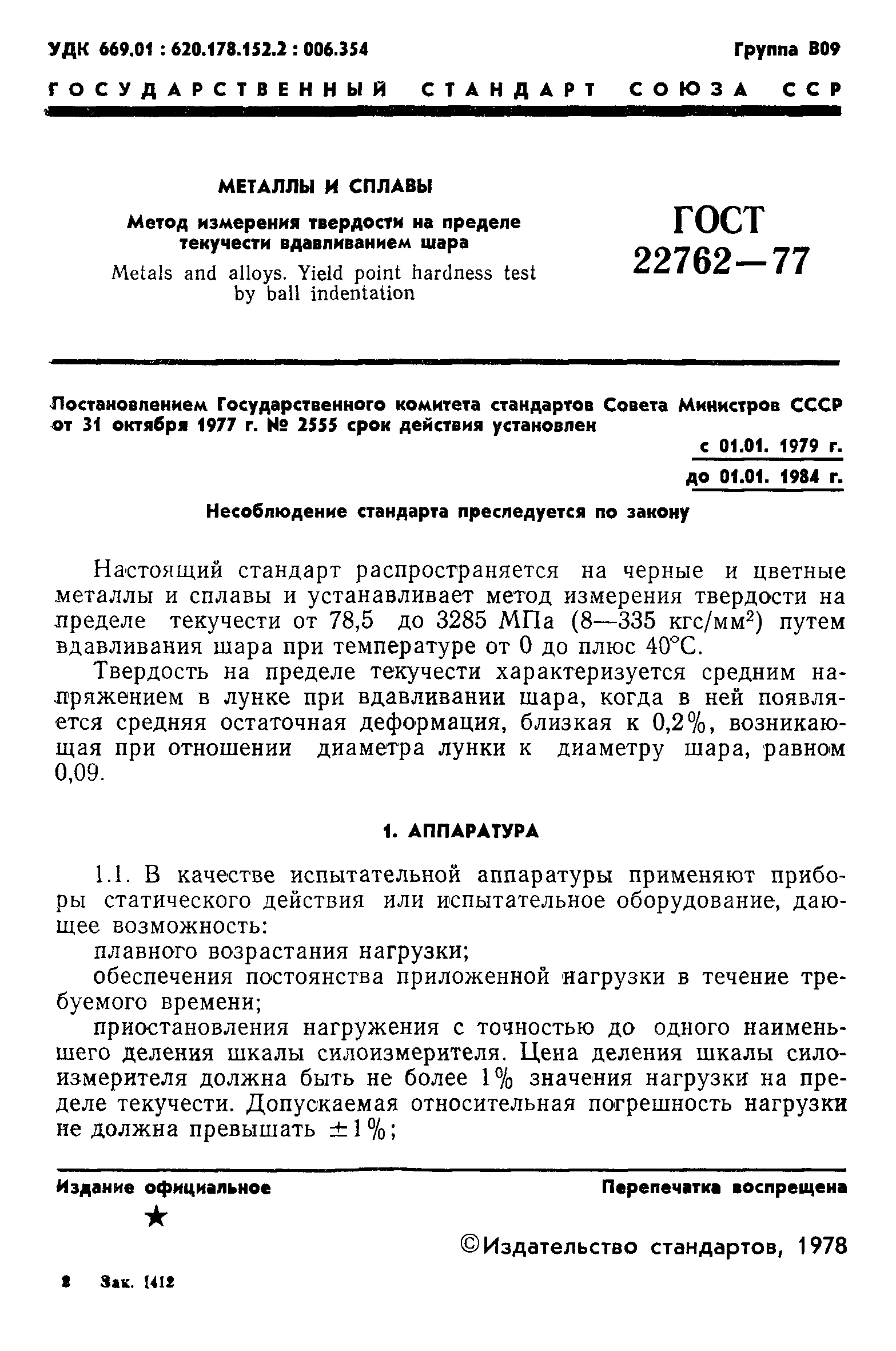

Область применения:	Стандарт распространяется на черные и цветные металлы и сплавы и устанавливает метод измерения твердости на пределе текучести от 78,5 до 3285 МПа (8-335 кгс/кв. мм) путем вдавливания шара при температуре от 0 до плюс 40 град. С.

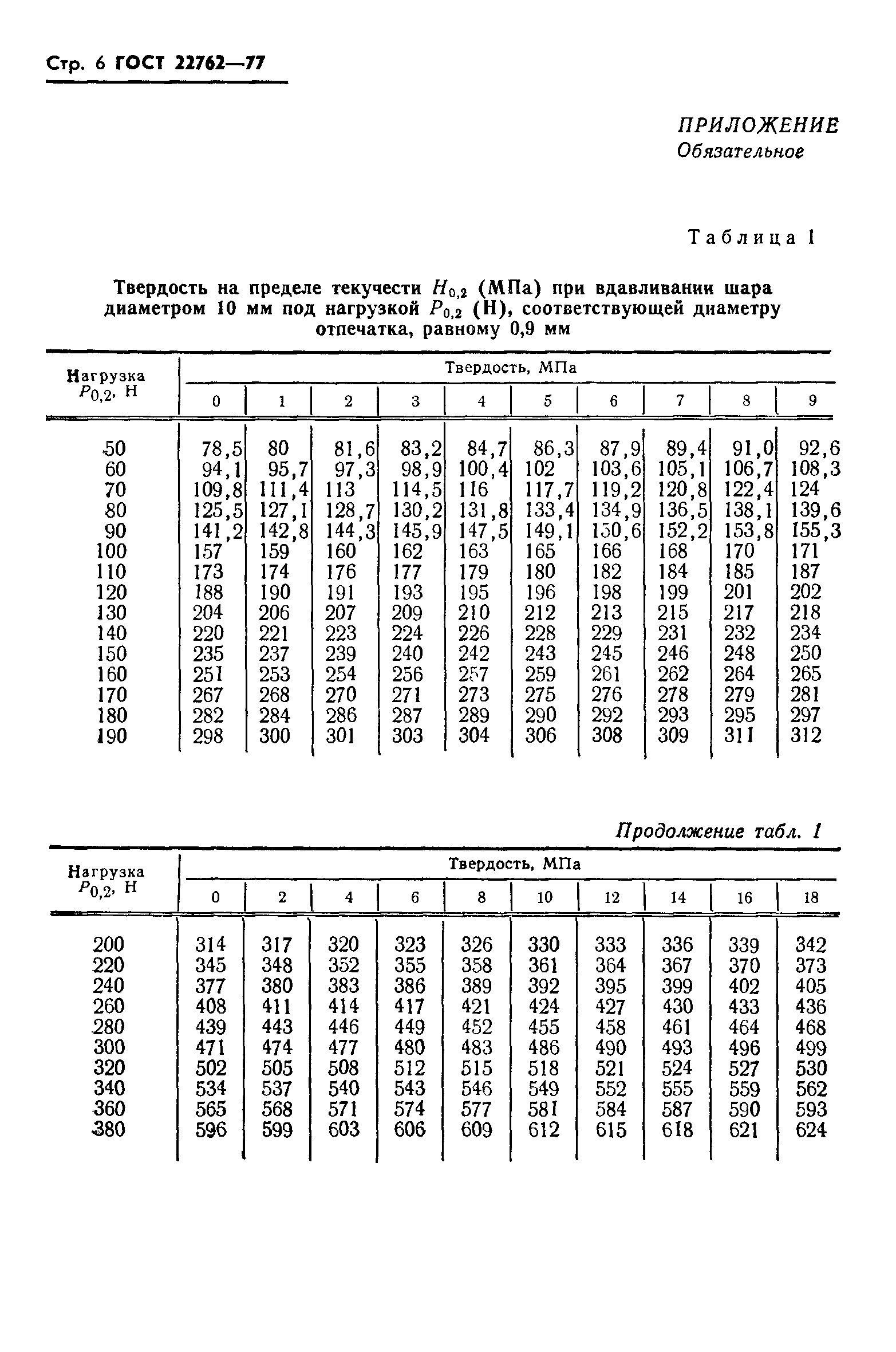

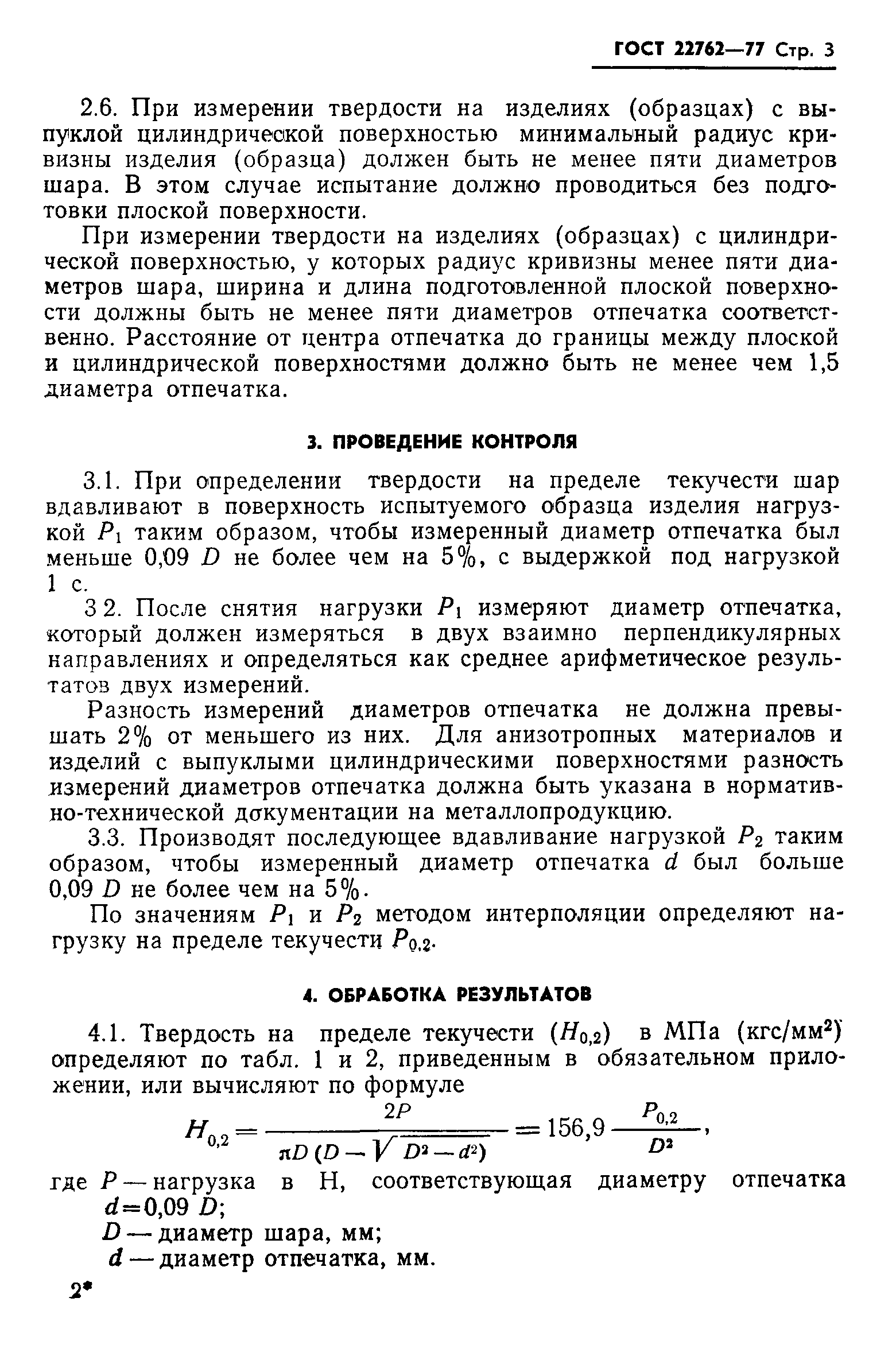

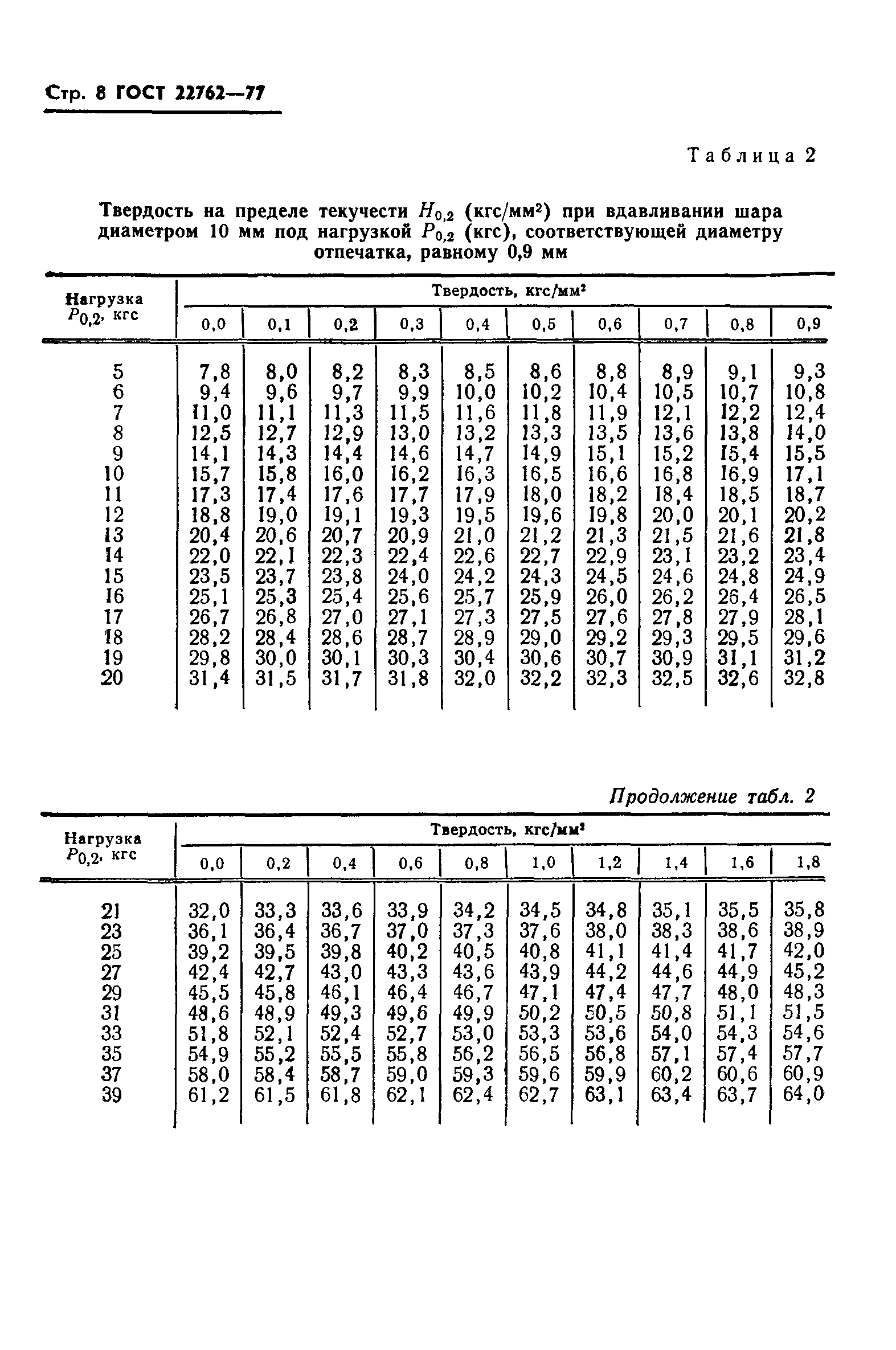

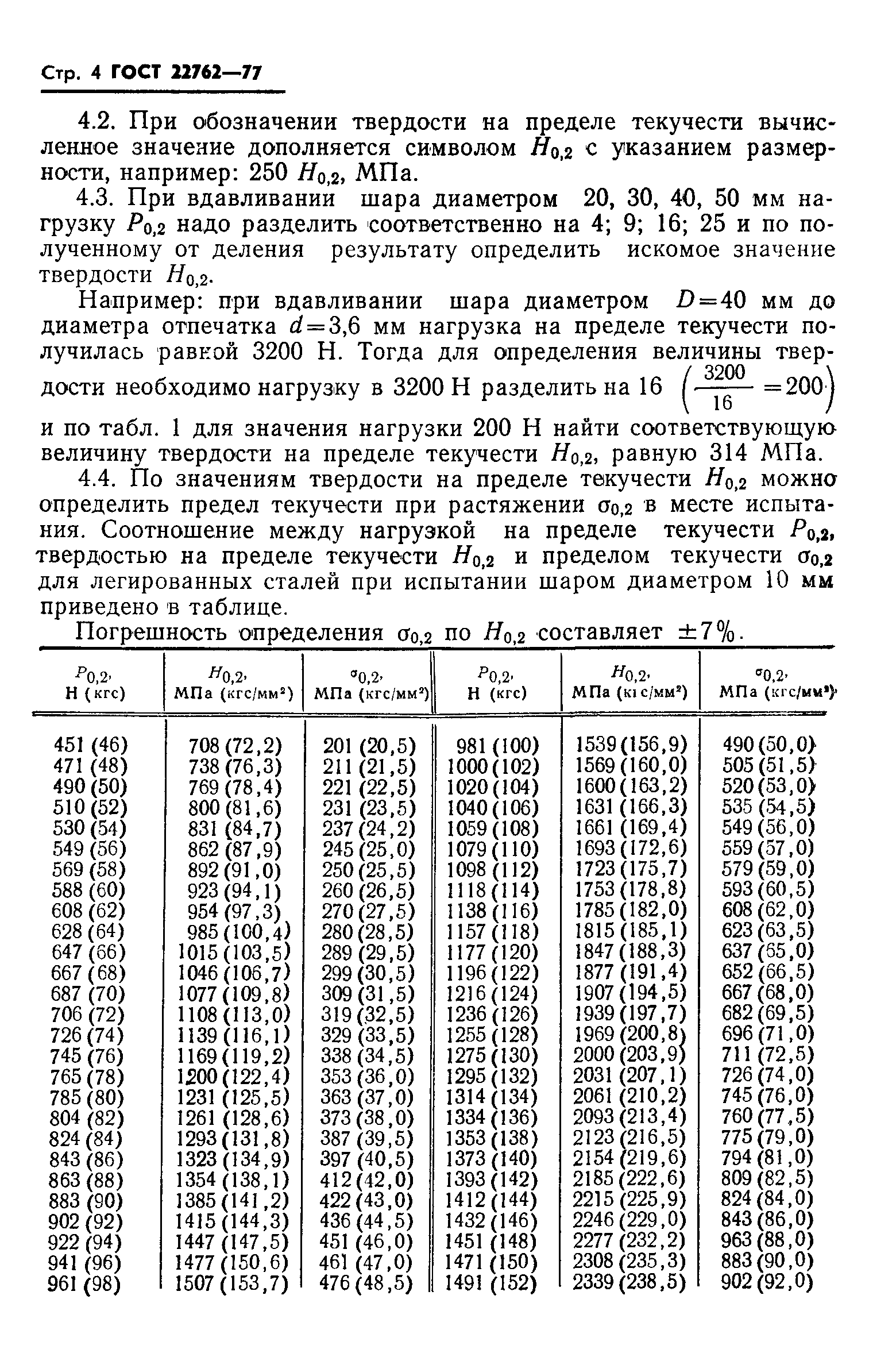

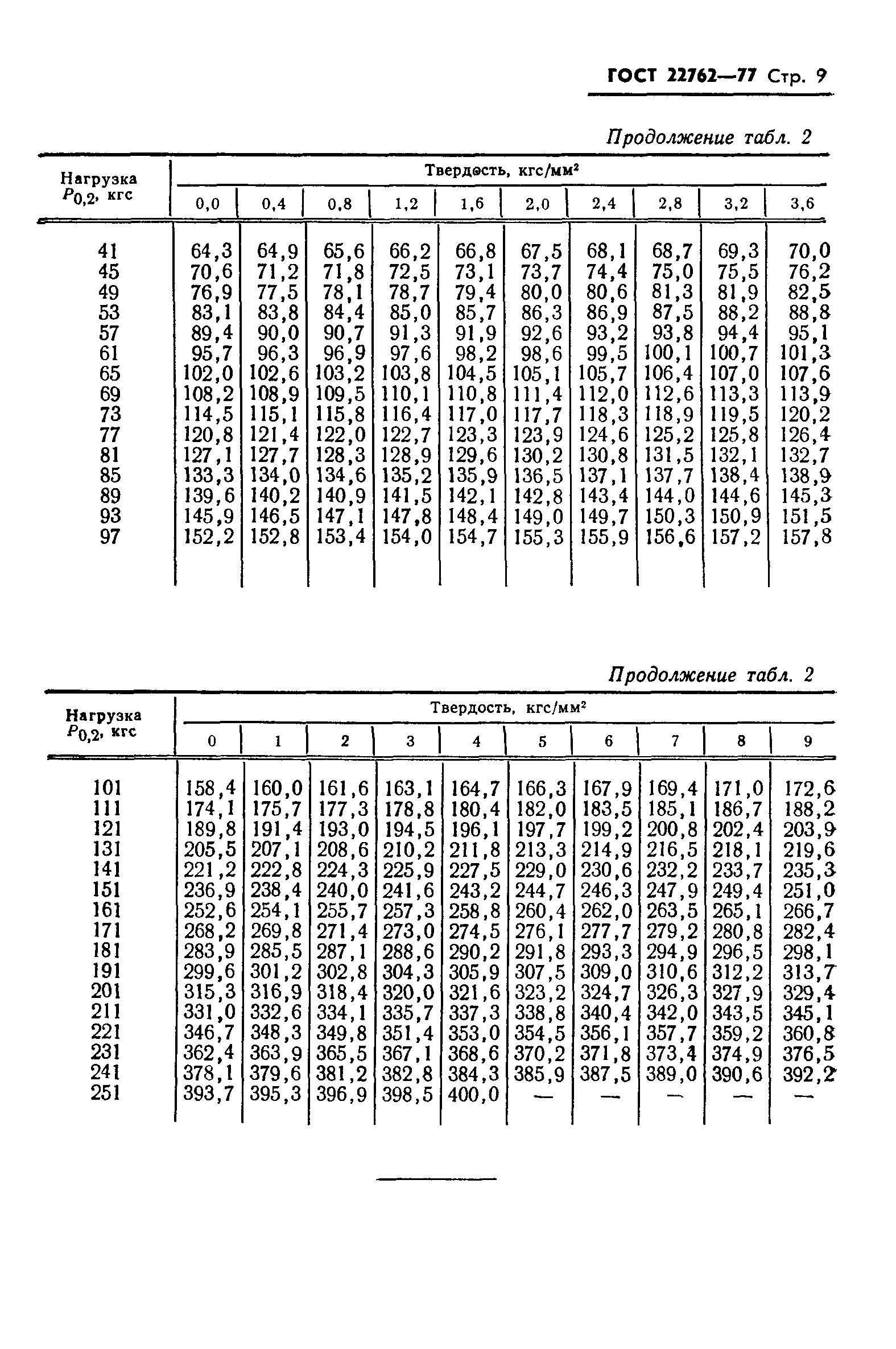

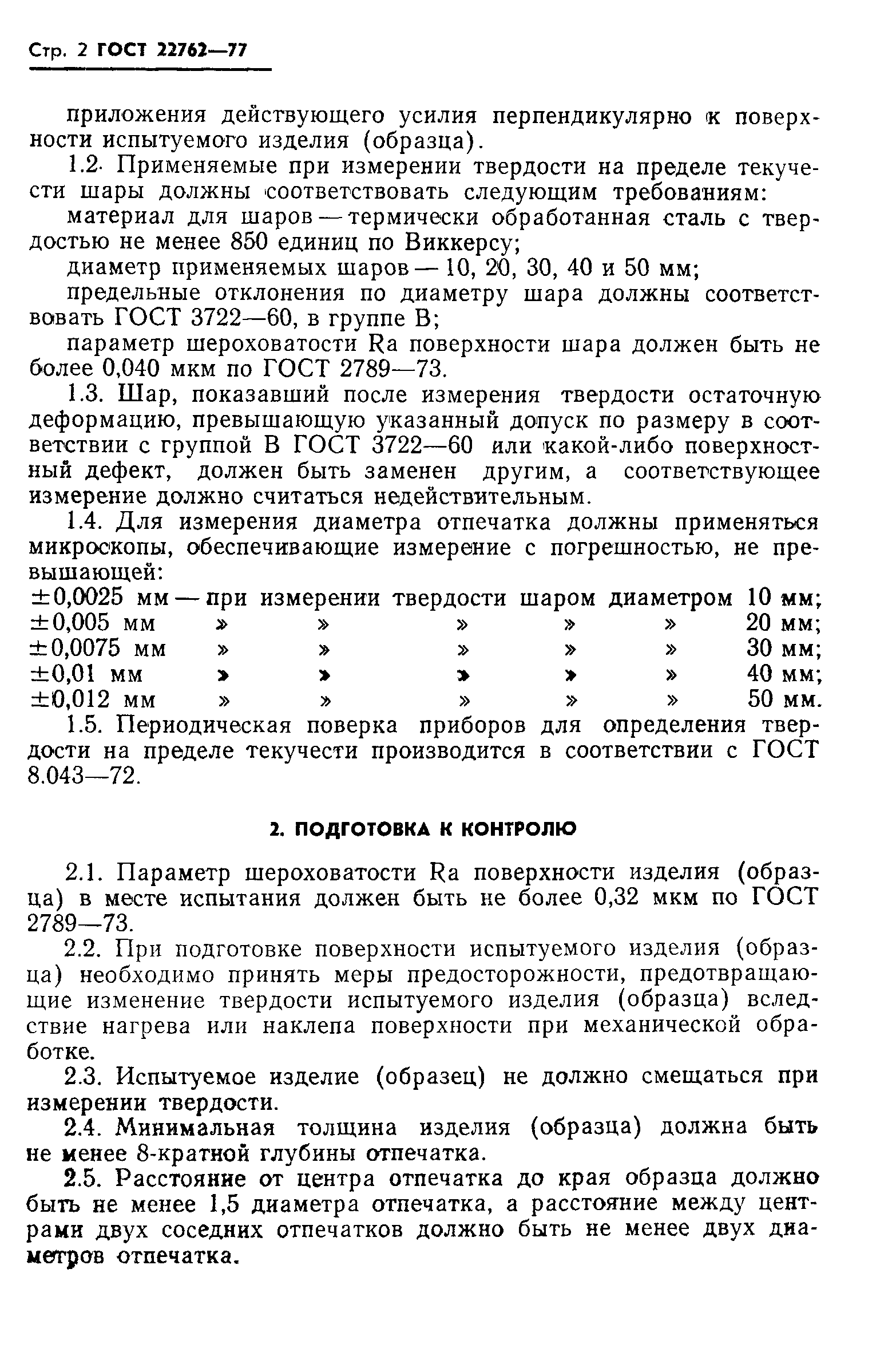

Оглавление:	1 Аппаратура 2 Подготовка к контролю 3 Проведение контроля 4 Обработка результатов Приложение
Разработан:	МЭИ
Утверждён:	31.10.1977 Госстандарт СССР (USSR Gosstandart 2555)
Издан:	Издательство стандартов (1978 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов Экология МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов
Нормативные ссылки:	ГОСТ 3722-81 «Подшипники качения. Шарики. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
