Скачать ГОСТ 22706-77 Металлы. Метод испытания на растяжение при температурах от минус 100 до минус 269 град.С

Дата актуализации: 10.08.2017

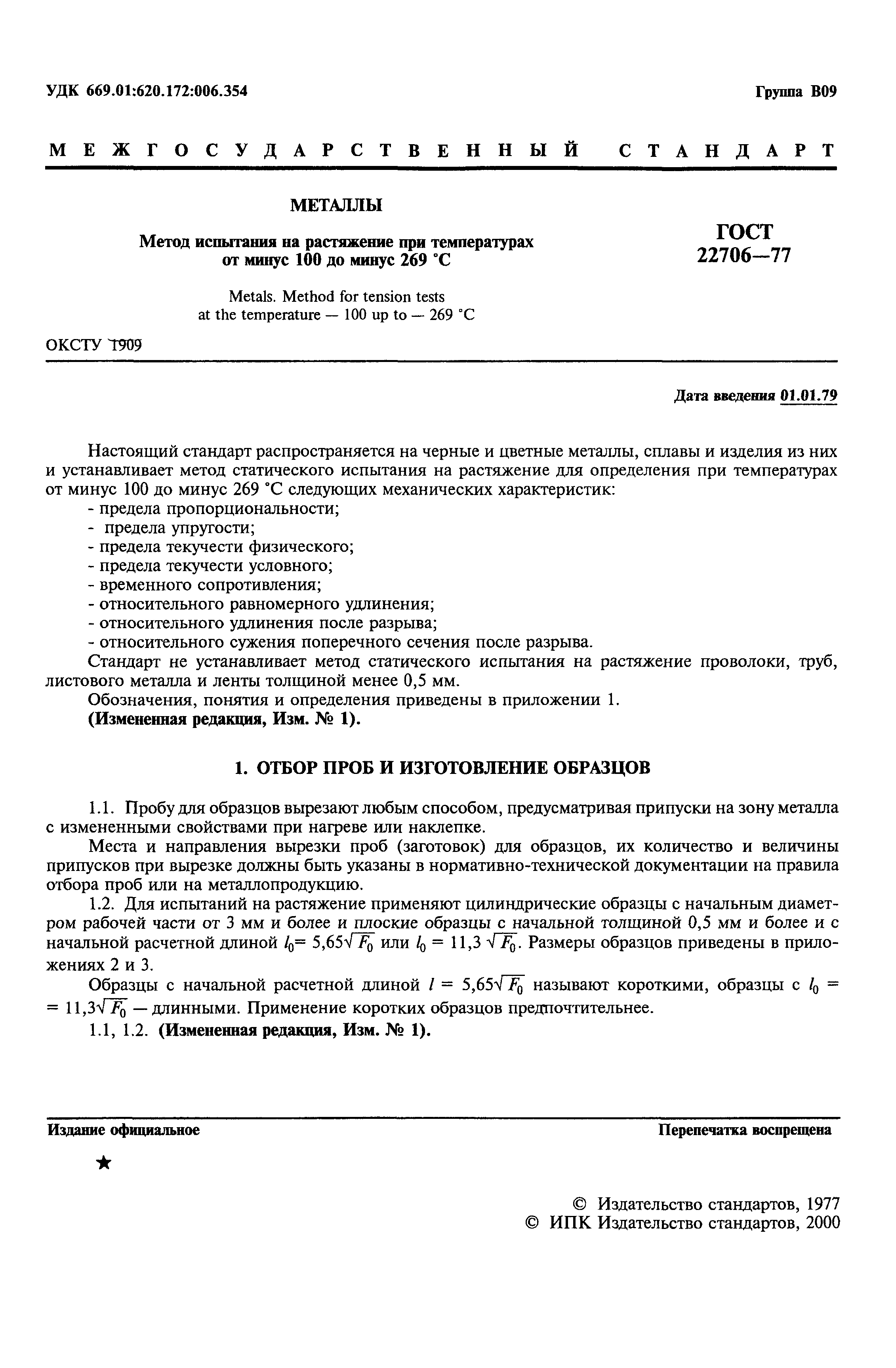

ГОСТ 22706-77

Металлы. Метод испытания на растяжение при температурах от минус 100 до минус 269 град.С

Обозначение:	ГОСТ 22706-77
Обозначение англ:	GOST 22706-77
Статус:	введен впервые
Название рус.:	Металлы. Метод испытания на растяжение при температурах от минус 100 до минус 269 град.С
Название англ.:	Metals. Method for tension test at the temperature - 100 up to - 269 C
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979
Область применения:	Стандарт распространяется на черные и цветные металлы, сплавы и изделия из них и устанавливает метод статического испытания на растяжение для определения при температурах от минус 100 до минус 269 град. С

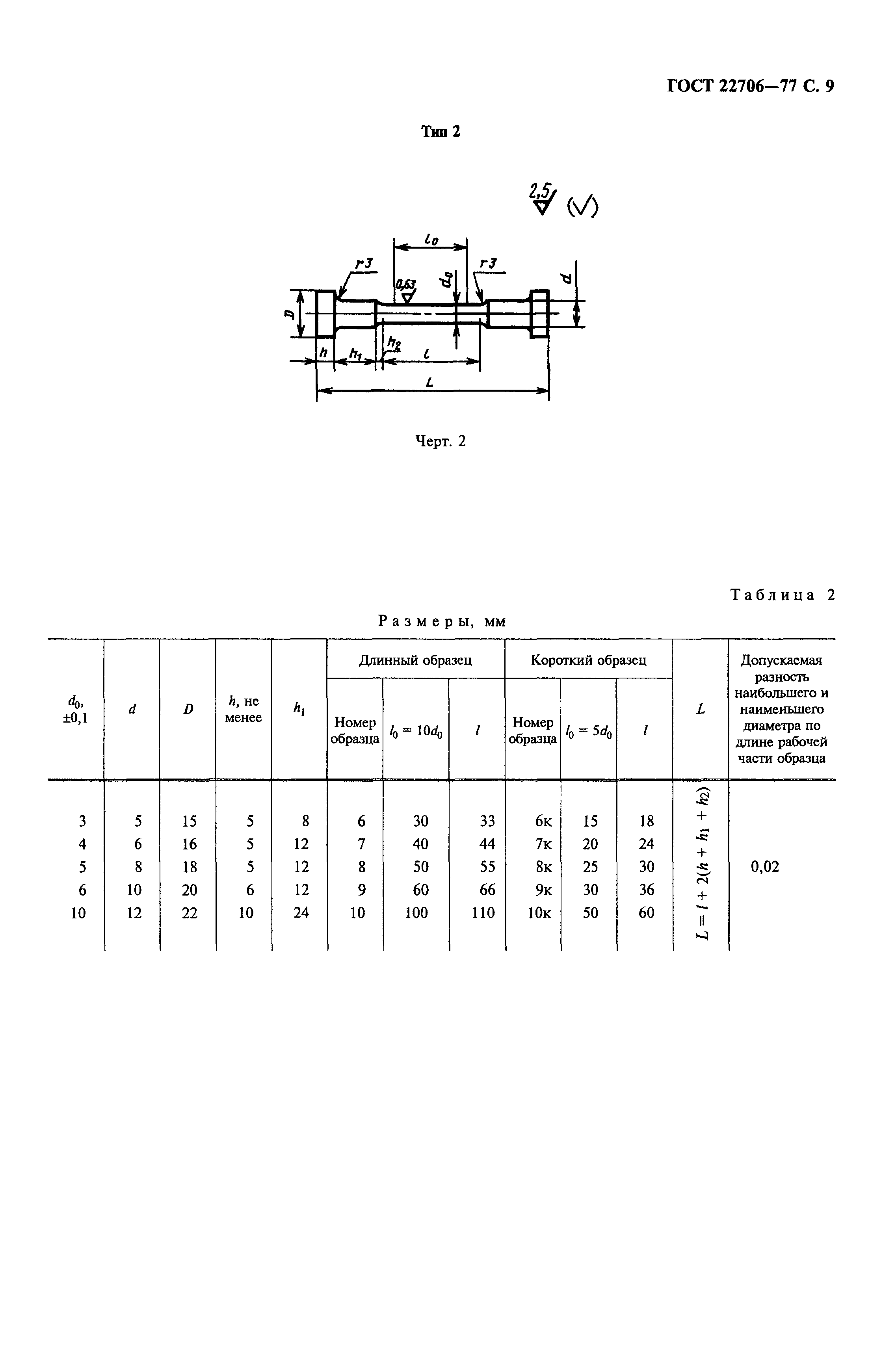

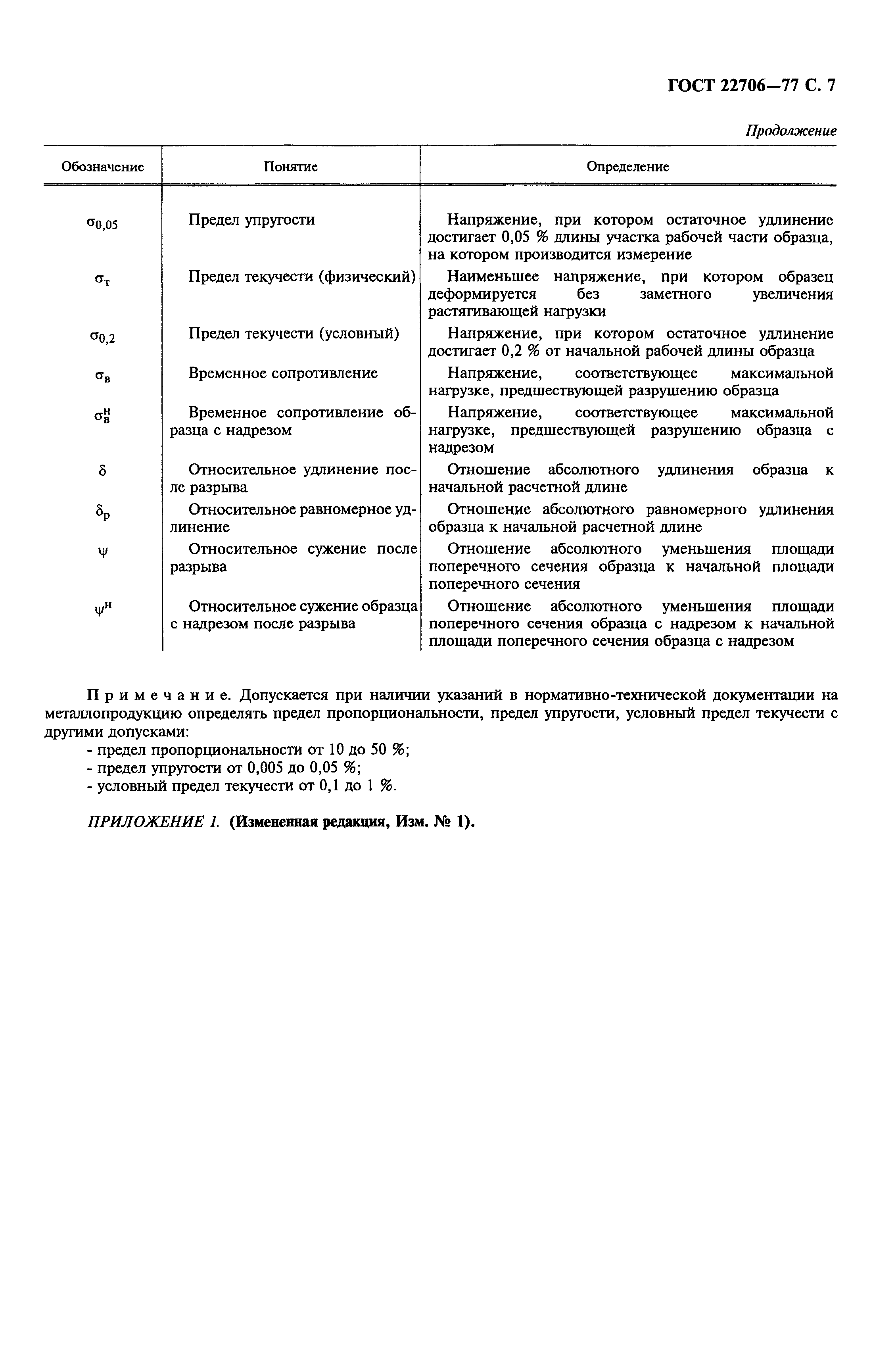

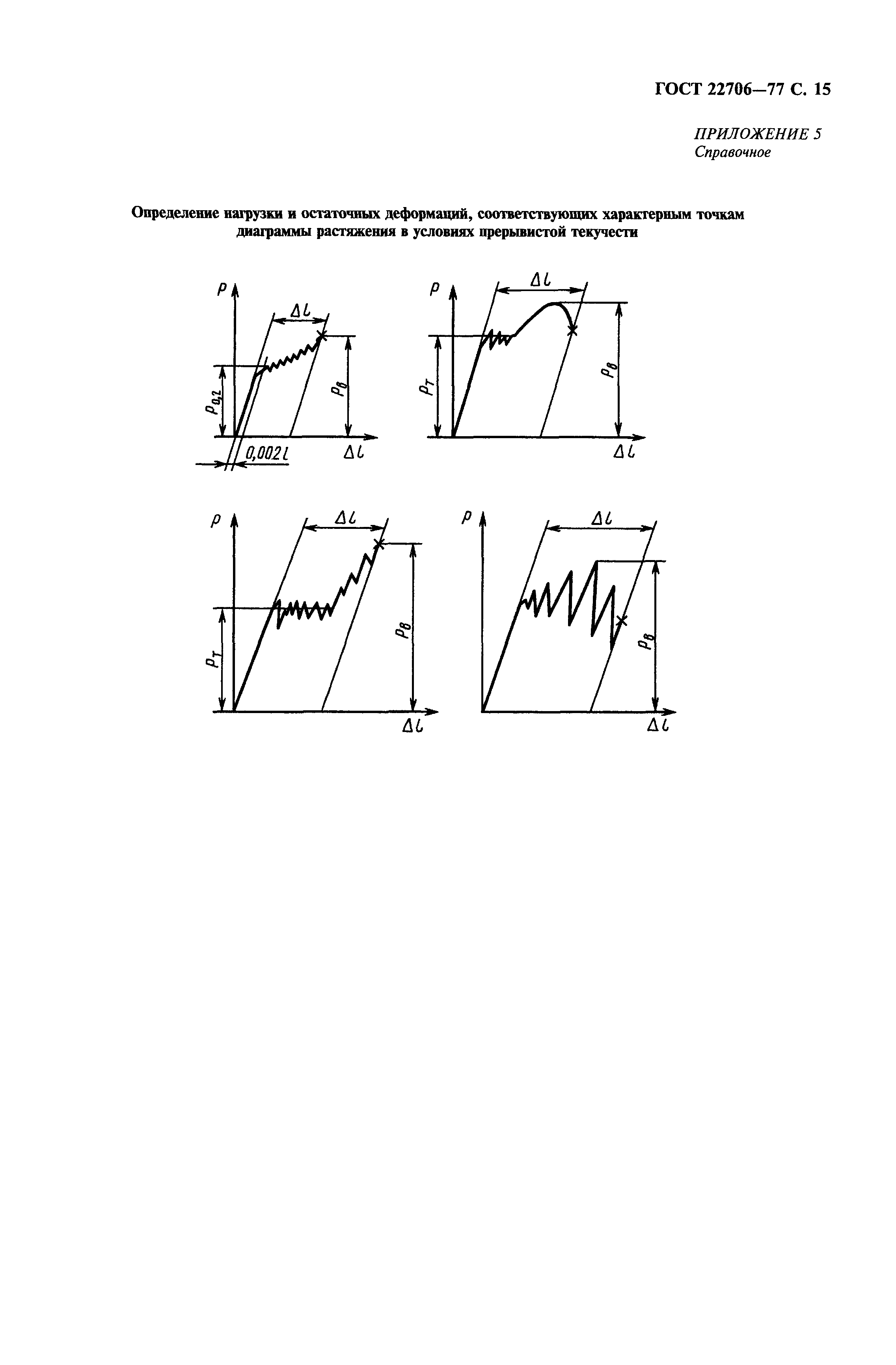

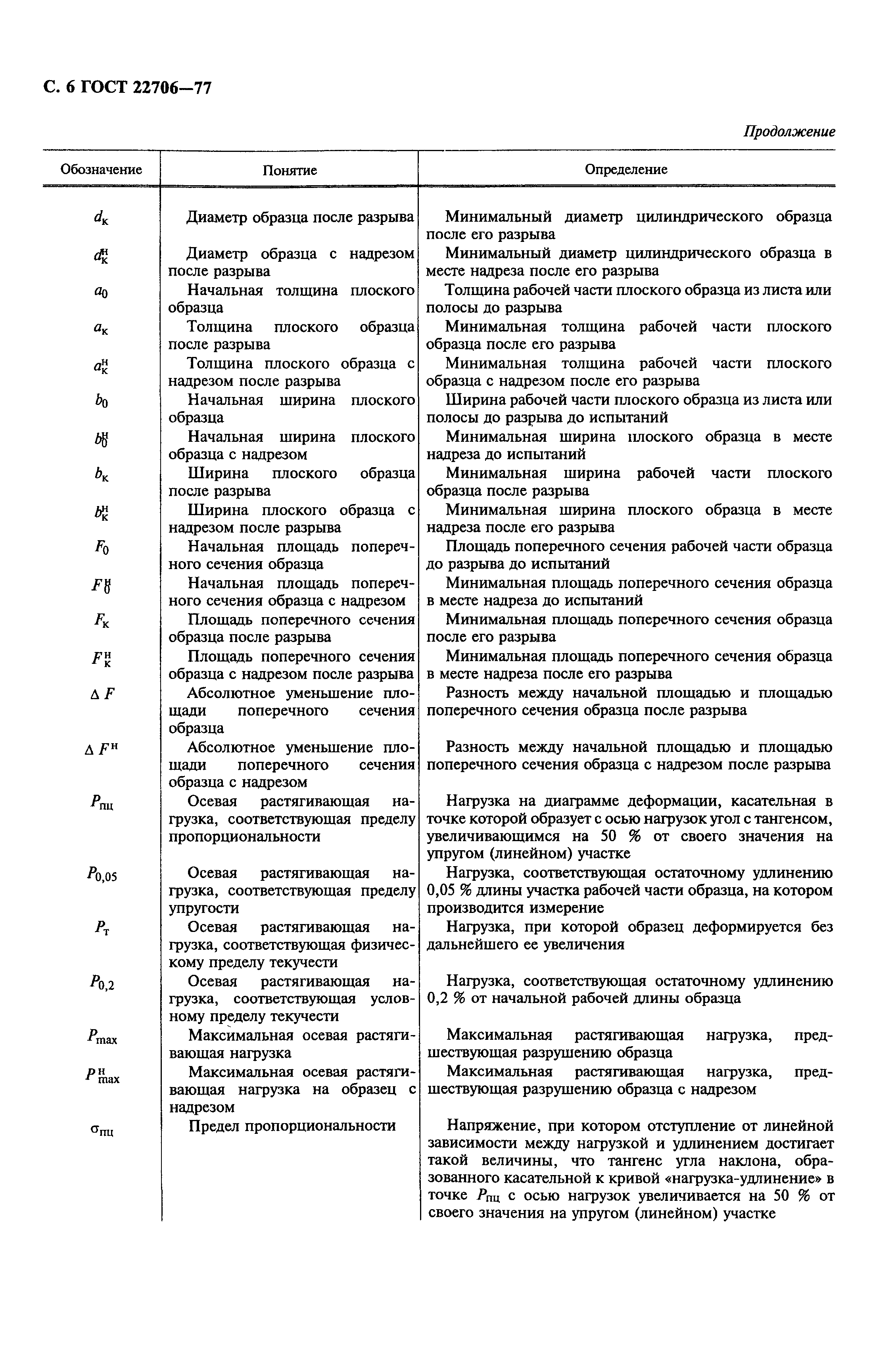

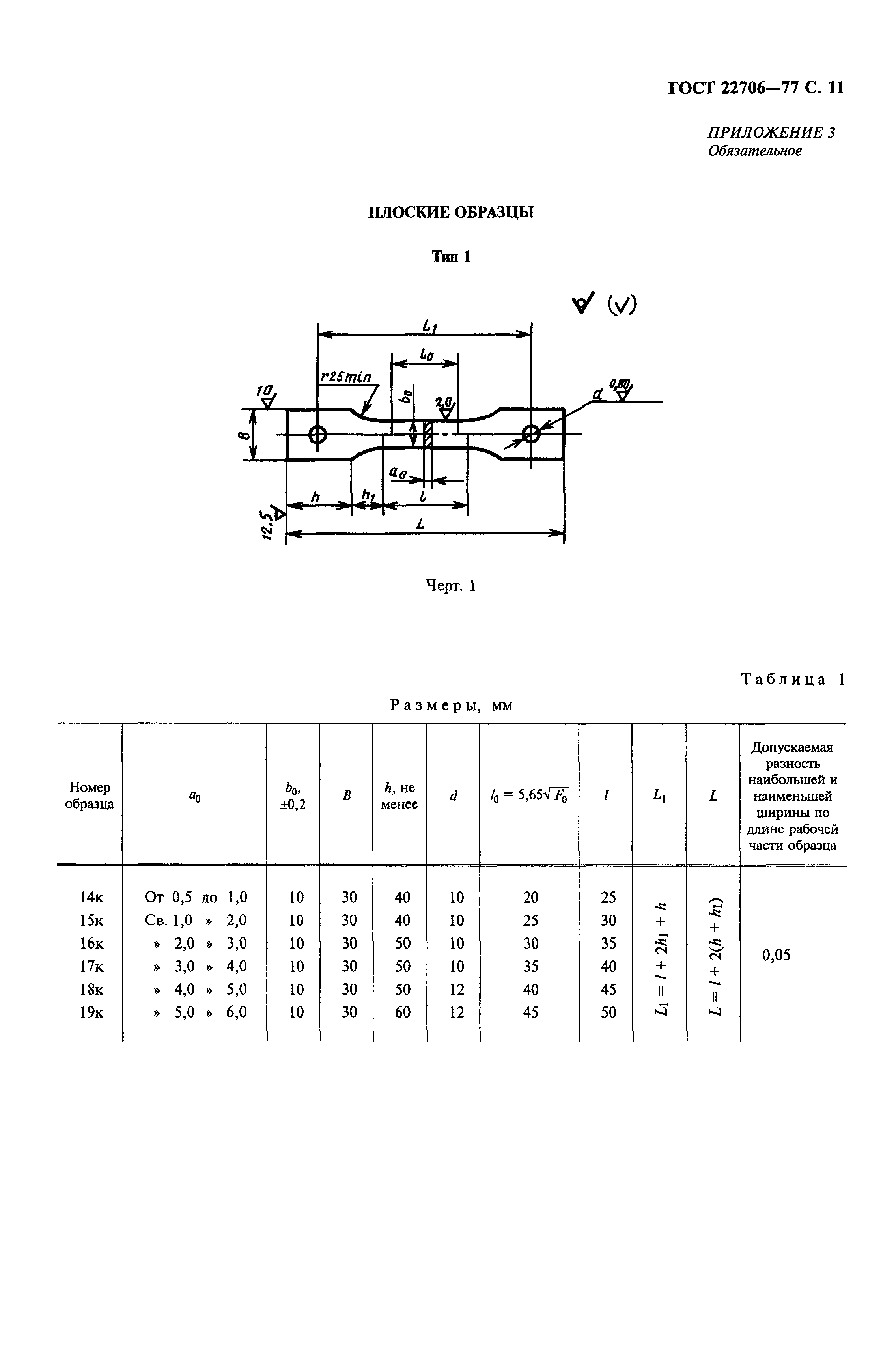

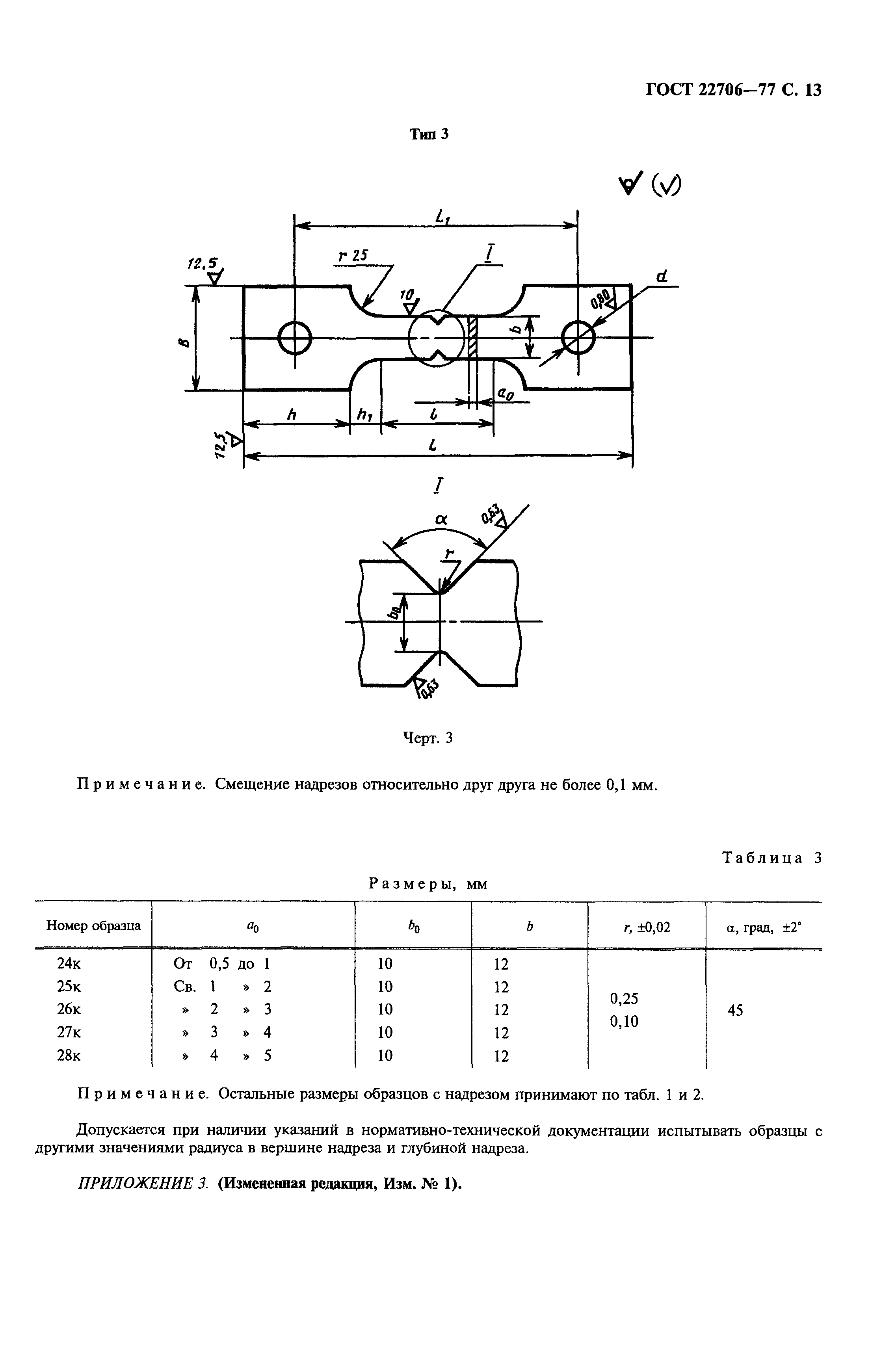

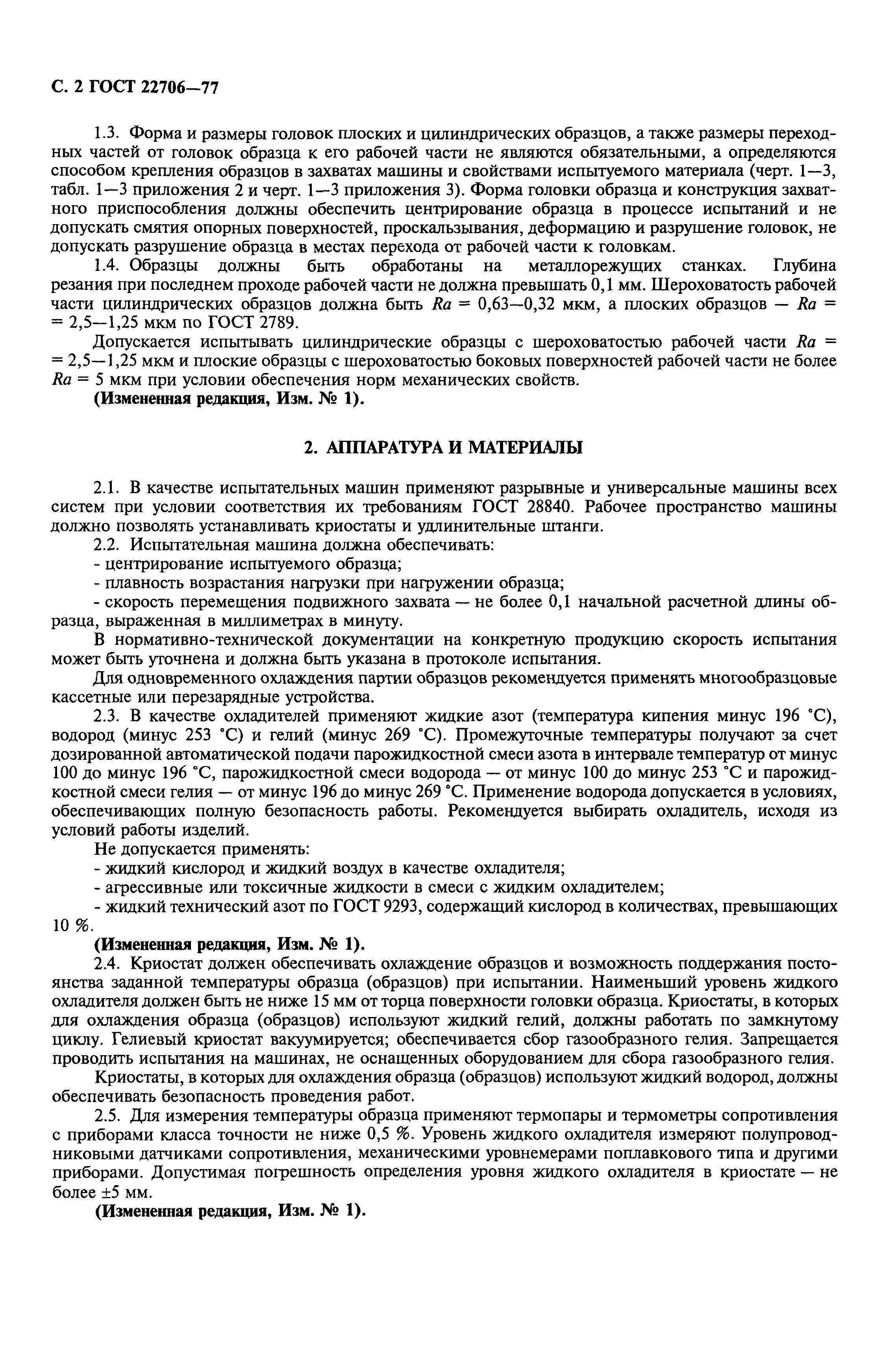

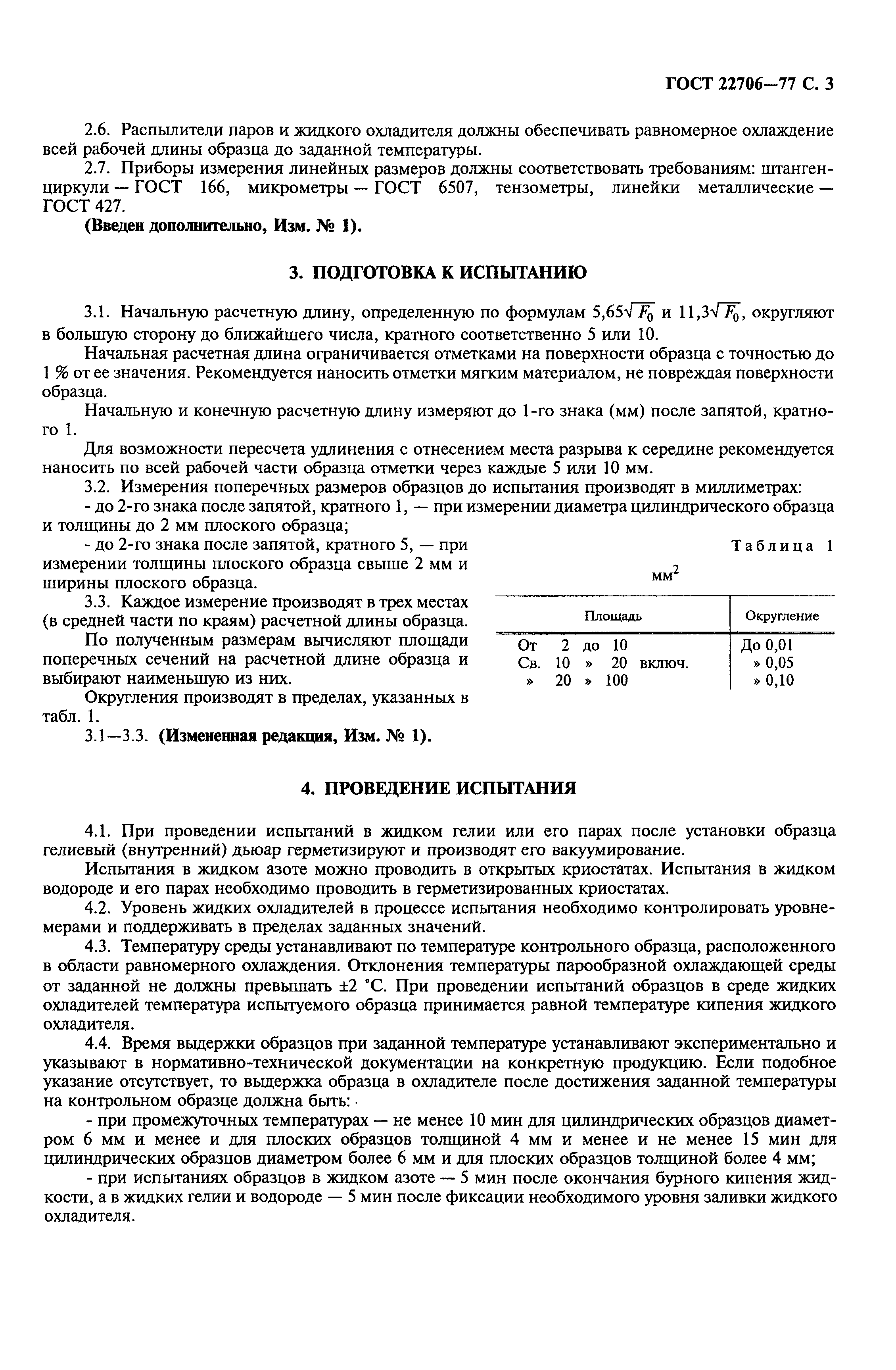

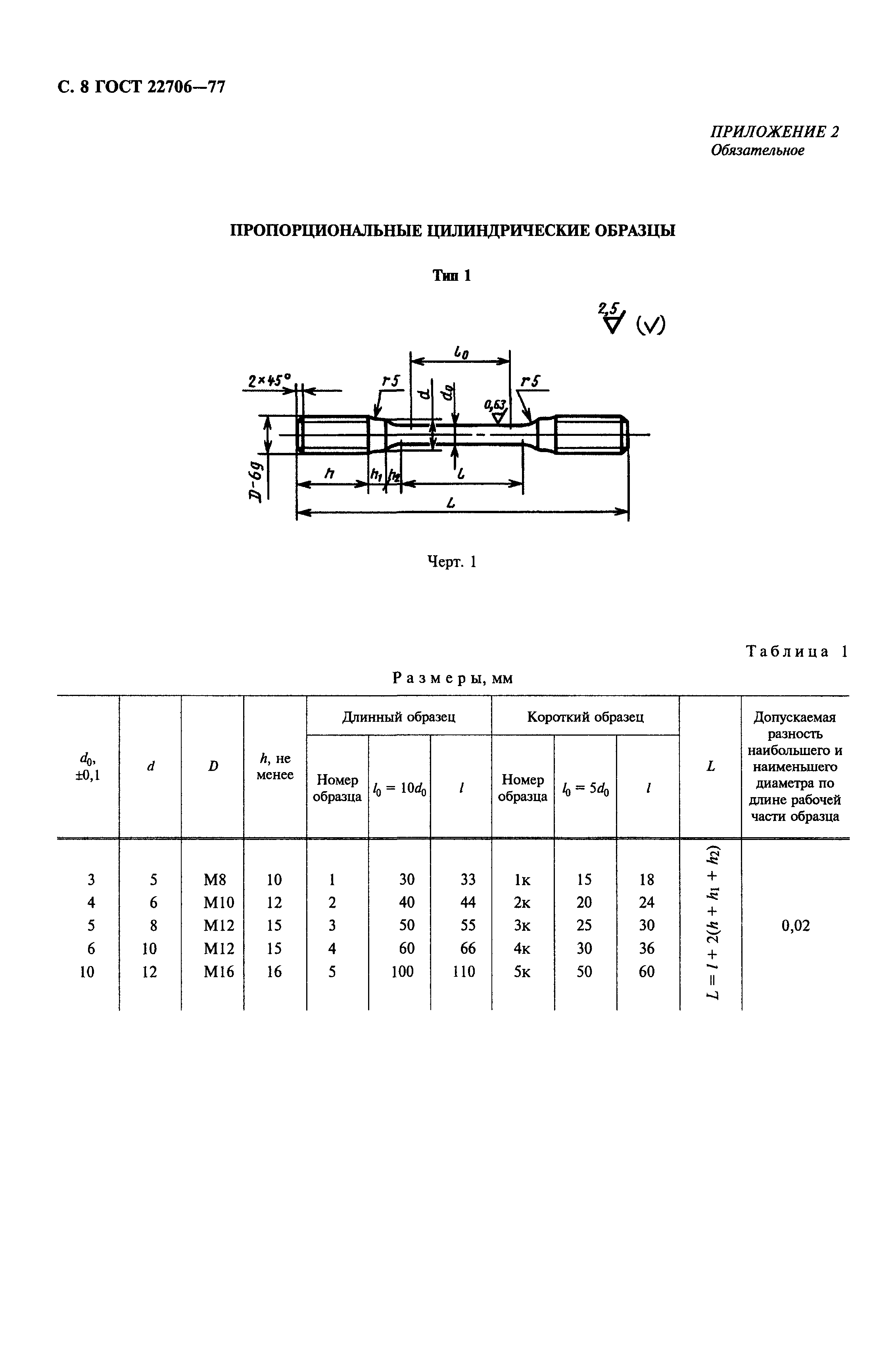

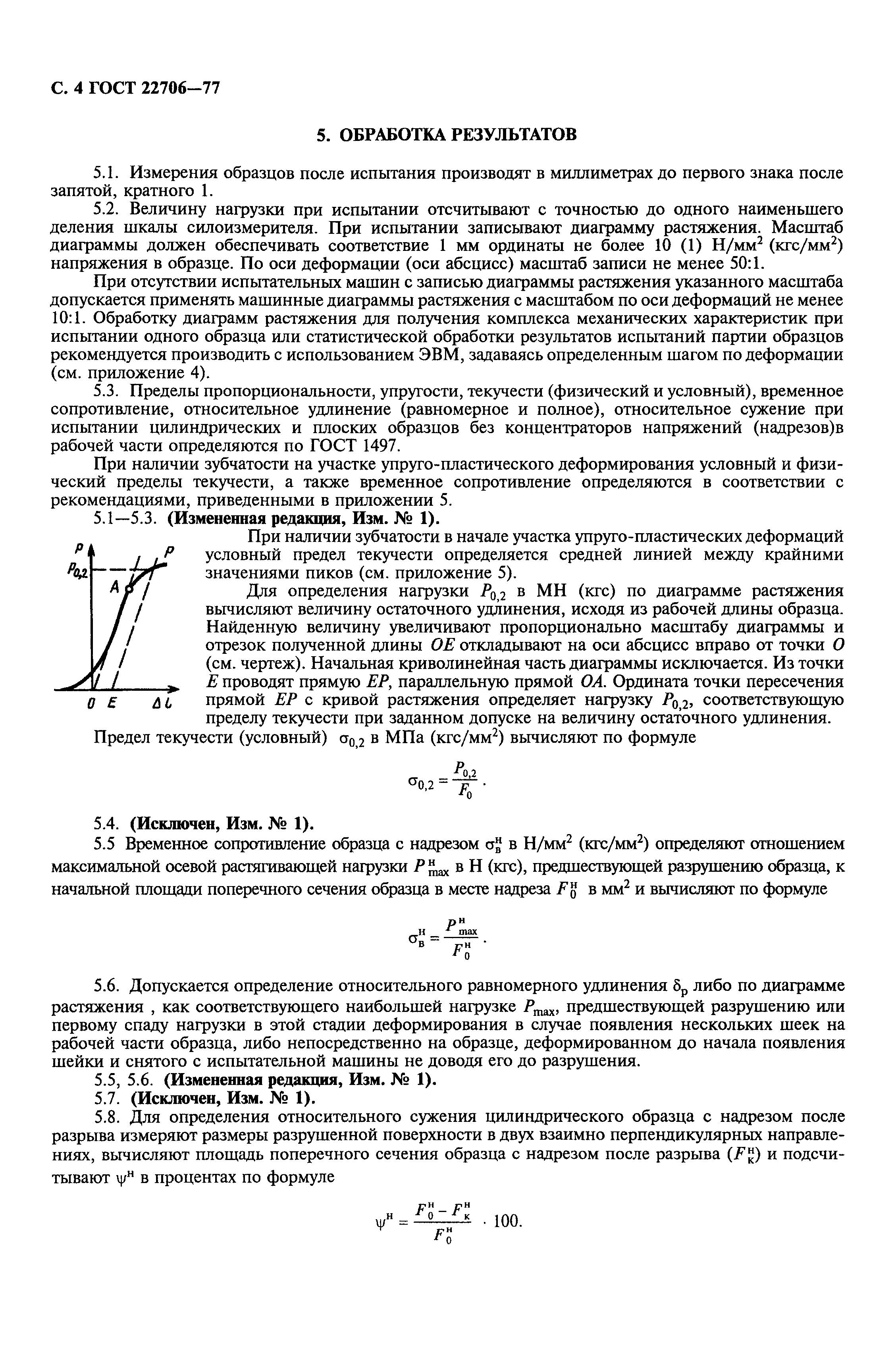

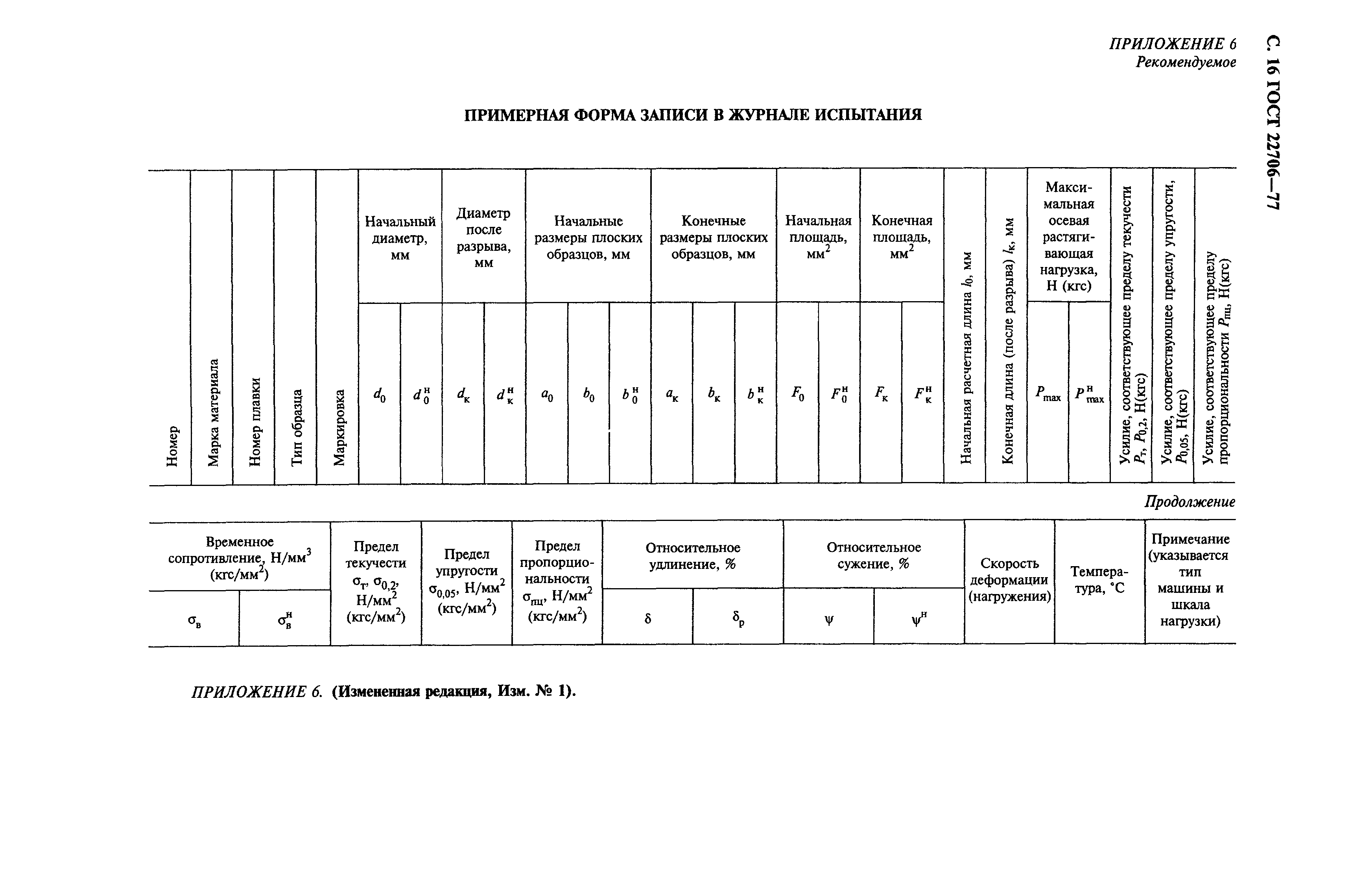

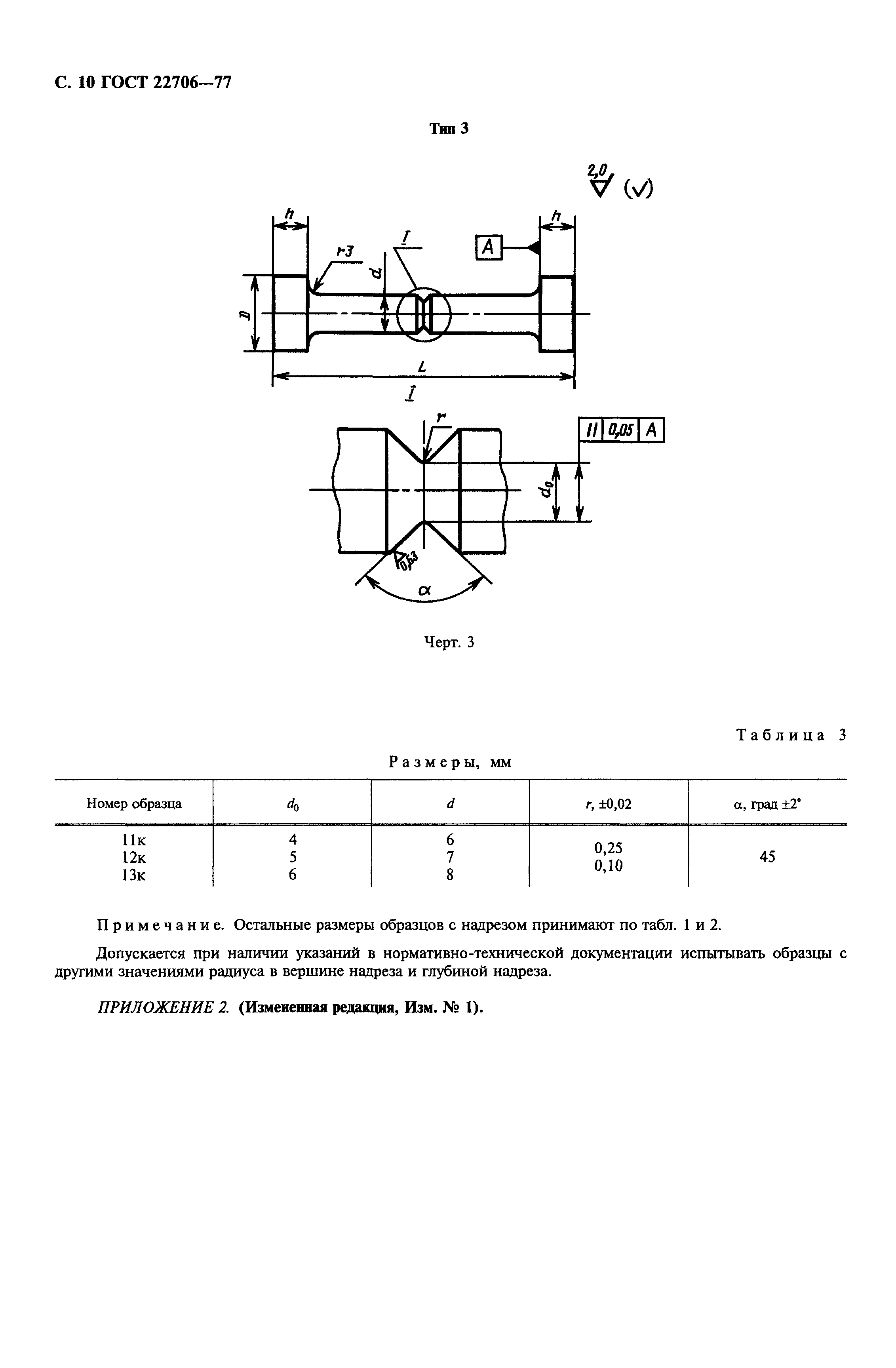

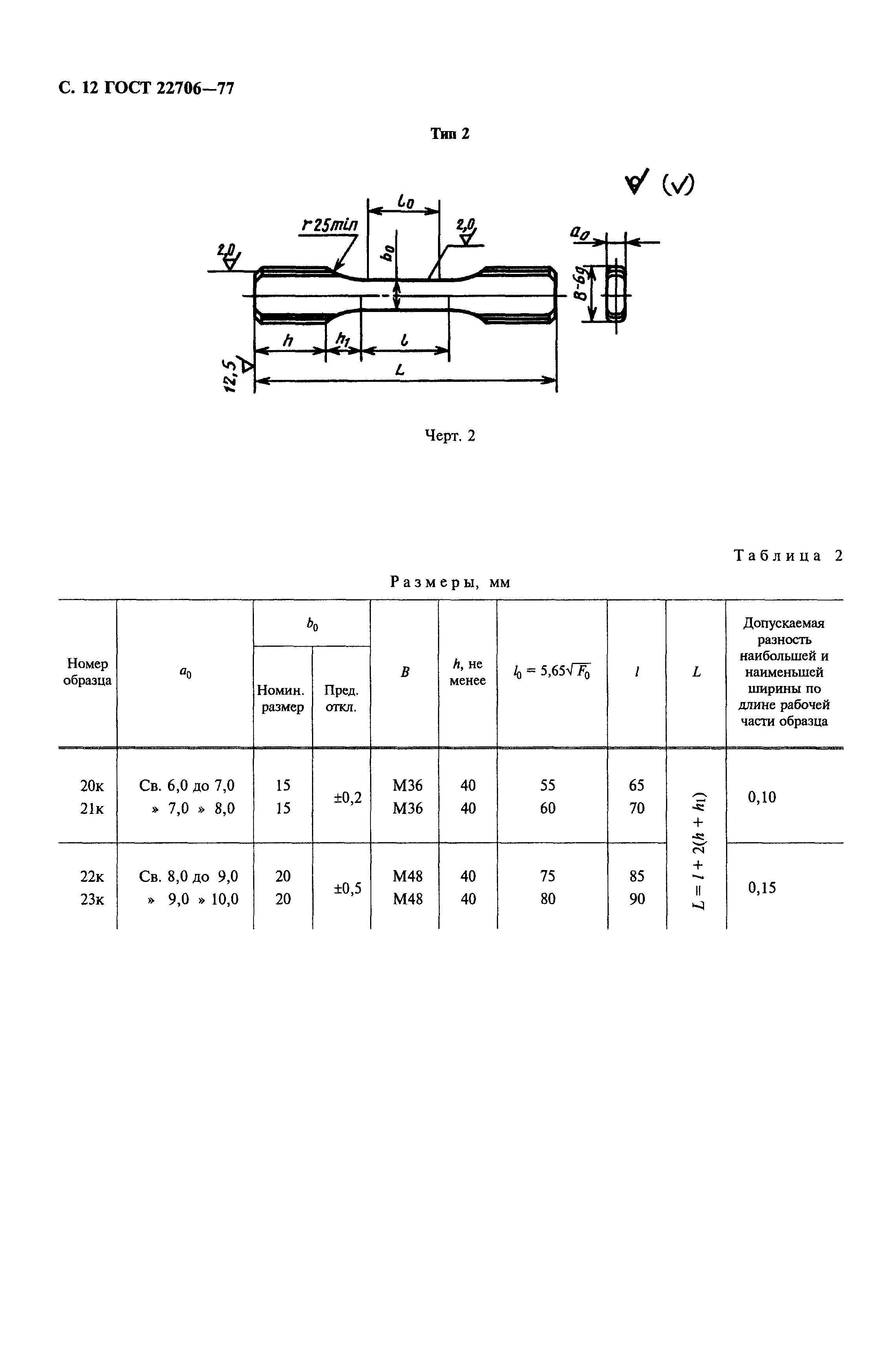

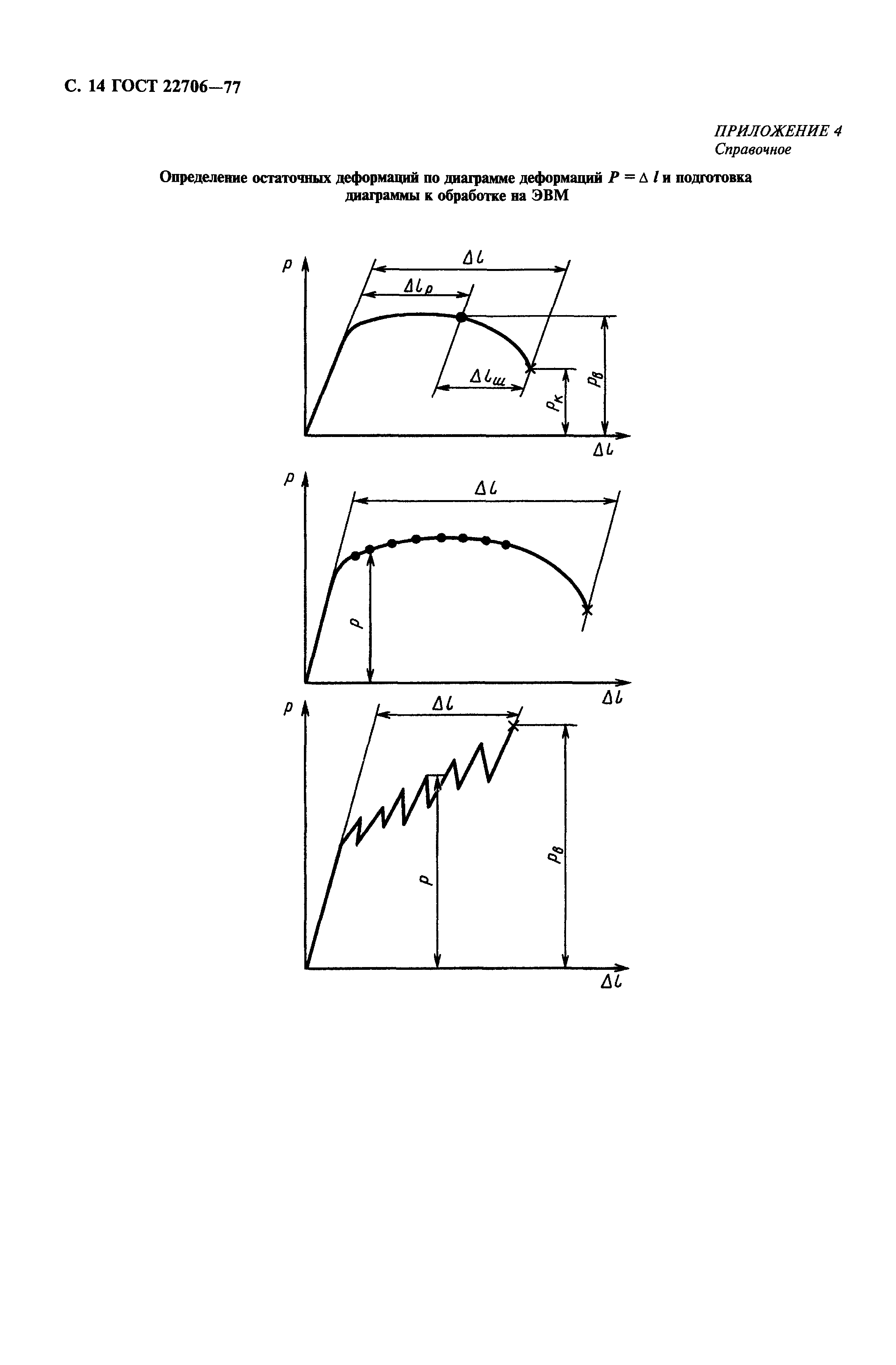

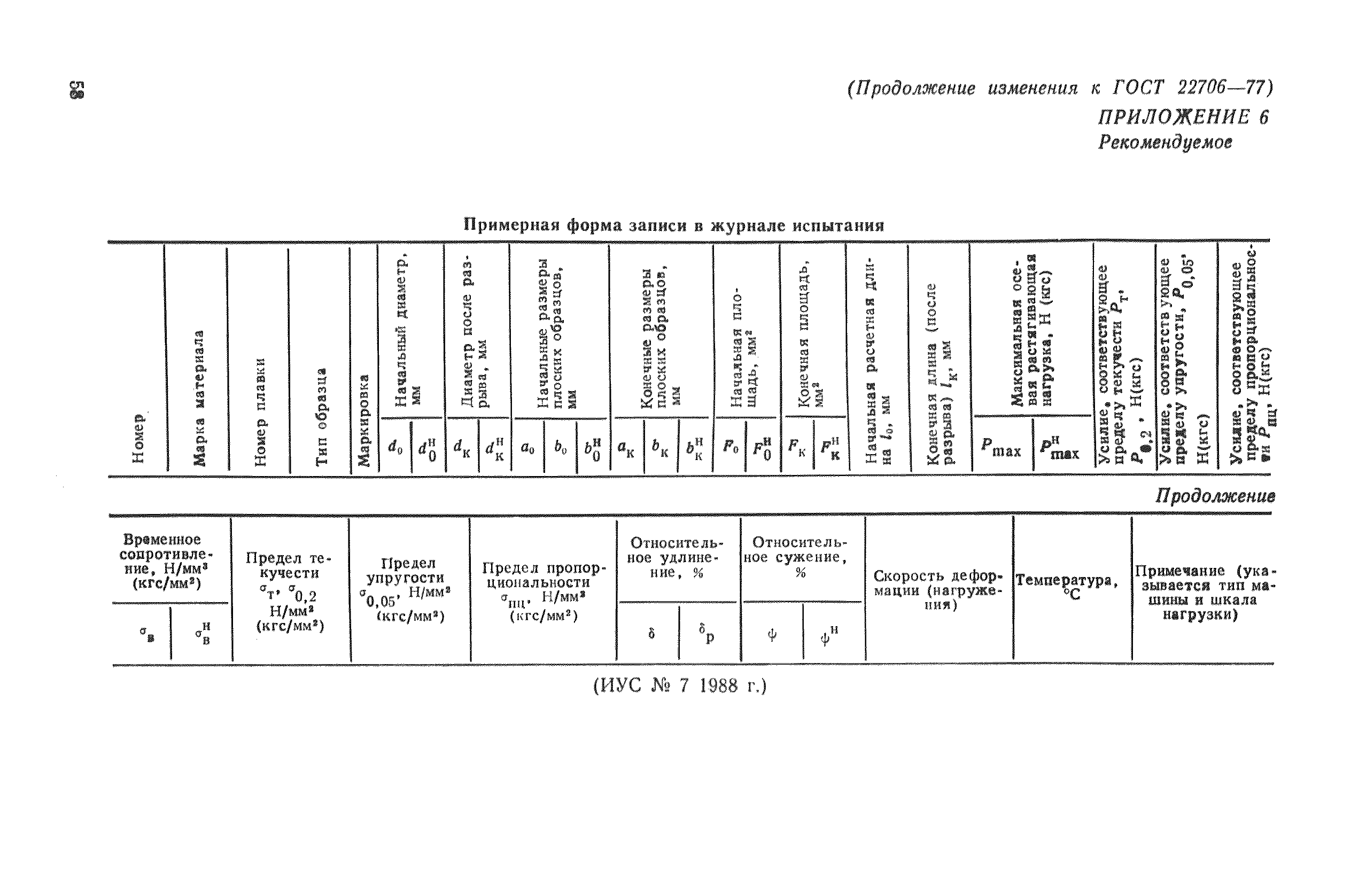

Оглавление:	1 Отбор проб и изготовление образцов 2 Аппаратура и материалы 3 Подготовка к испытанию 4 Проведение испытания 5 Обработка результатов Приложение 1 (справочное) Обозначения, понятия и определения Приложение 2 (обязательное) Пропорциональные цилиндрические образцы Приложение 3 (обязательное) Плоские образцы Приложение 4 (справочное) Определение остаточных деформаций Приложение 5 (справочное) Определение нагрузки и остаточных деформаций, соответствующих характерным точкам диаграммы растяжения в условиях прерывистой текучести Приложение 6 (рекомендуемое) Примерная форма записи в журнале испытания

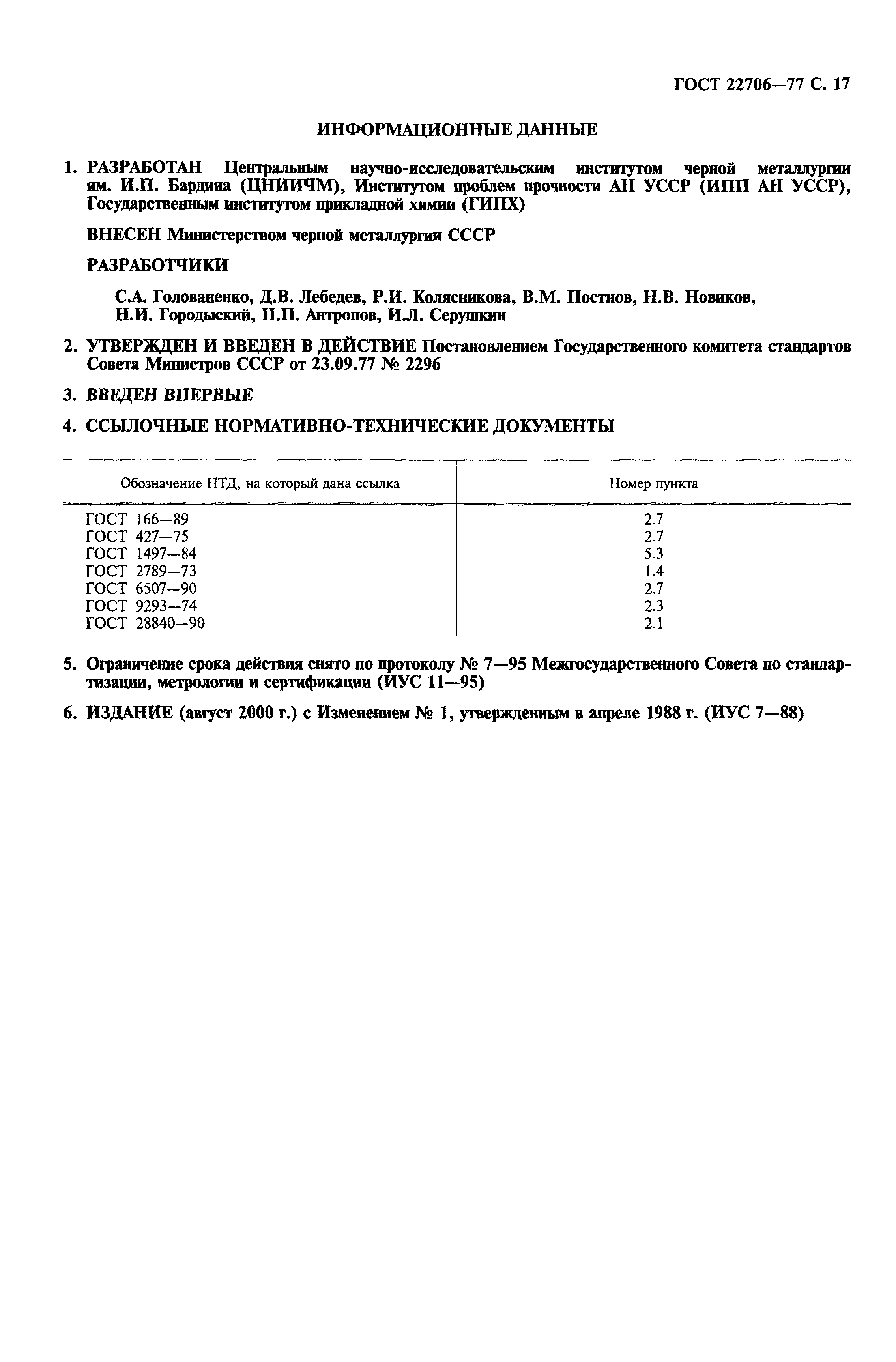

Разработан:	ЦНИИЧМ ИПП АН УССР ГИПХ
Утверждён:	23.09.1977 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 2296)
Издан:	Издательство стандартов (1977 г. ) ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов Экология МЕТАЛЛУРГИЯ Испытания металлов Механические испытания металлов
Список изменений:	№ 1 от 01.09.1988 (ИУС 7-88)
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 6507-90 «Микрометры. Технические условия»

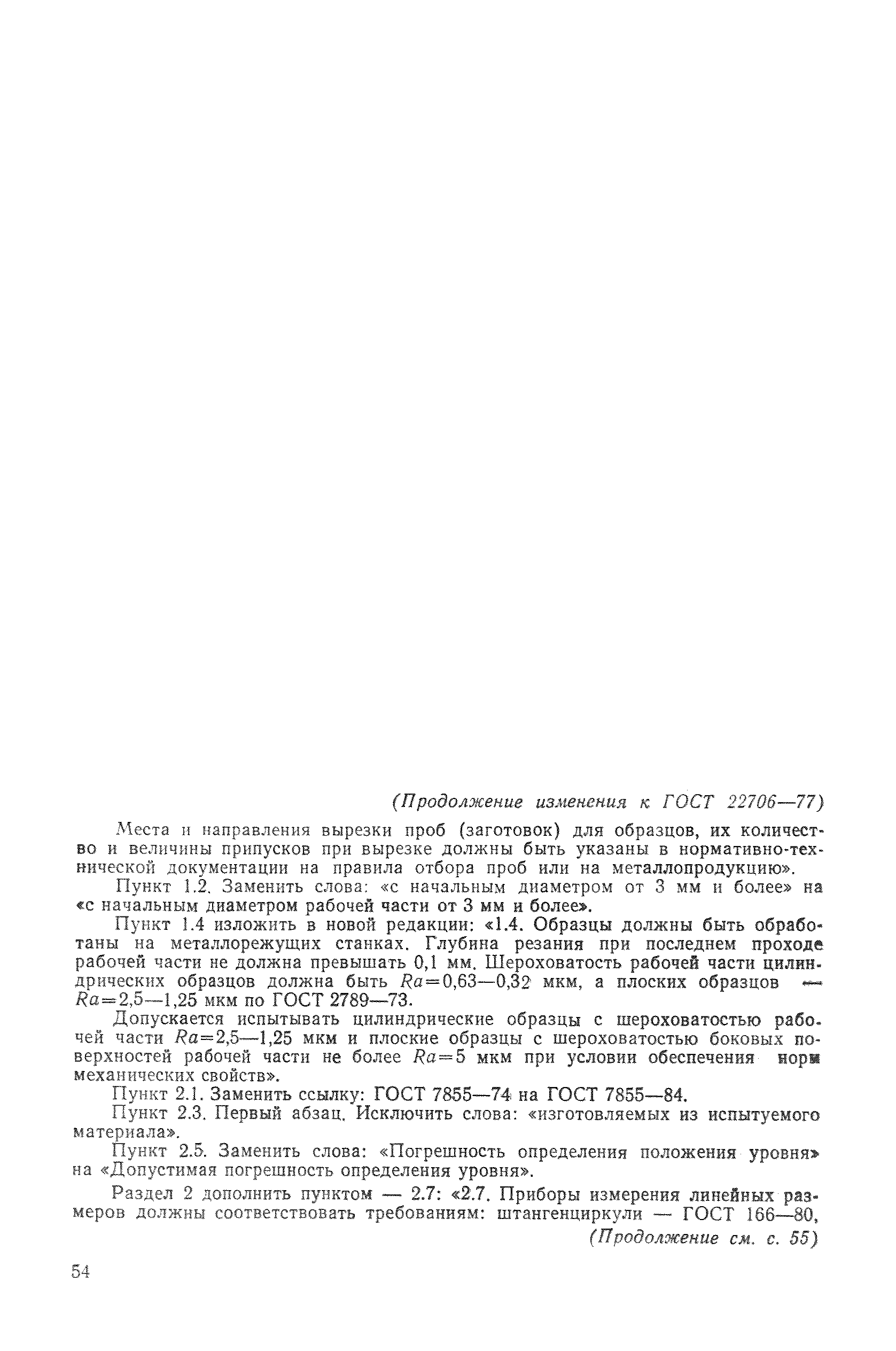

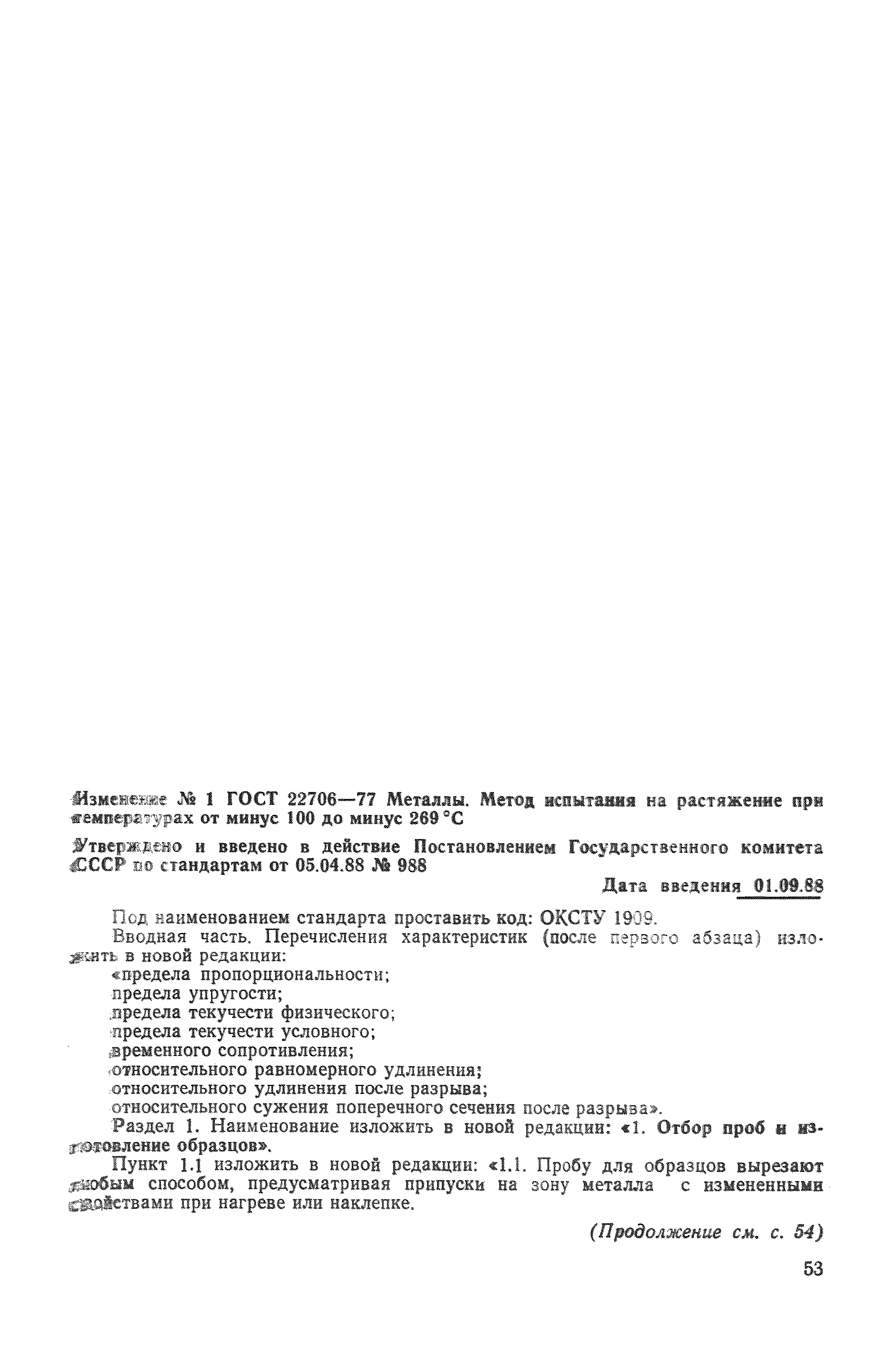

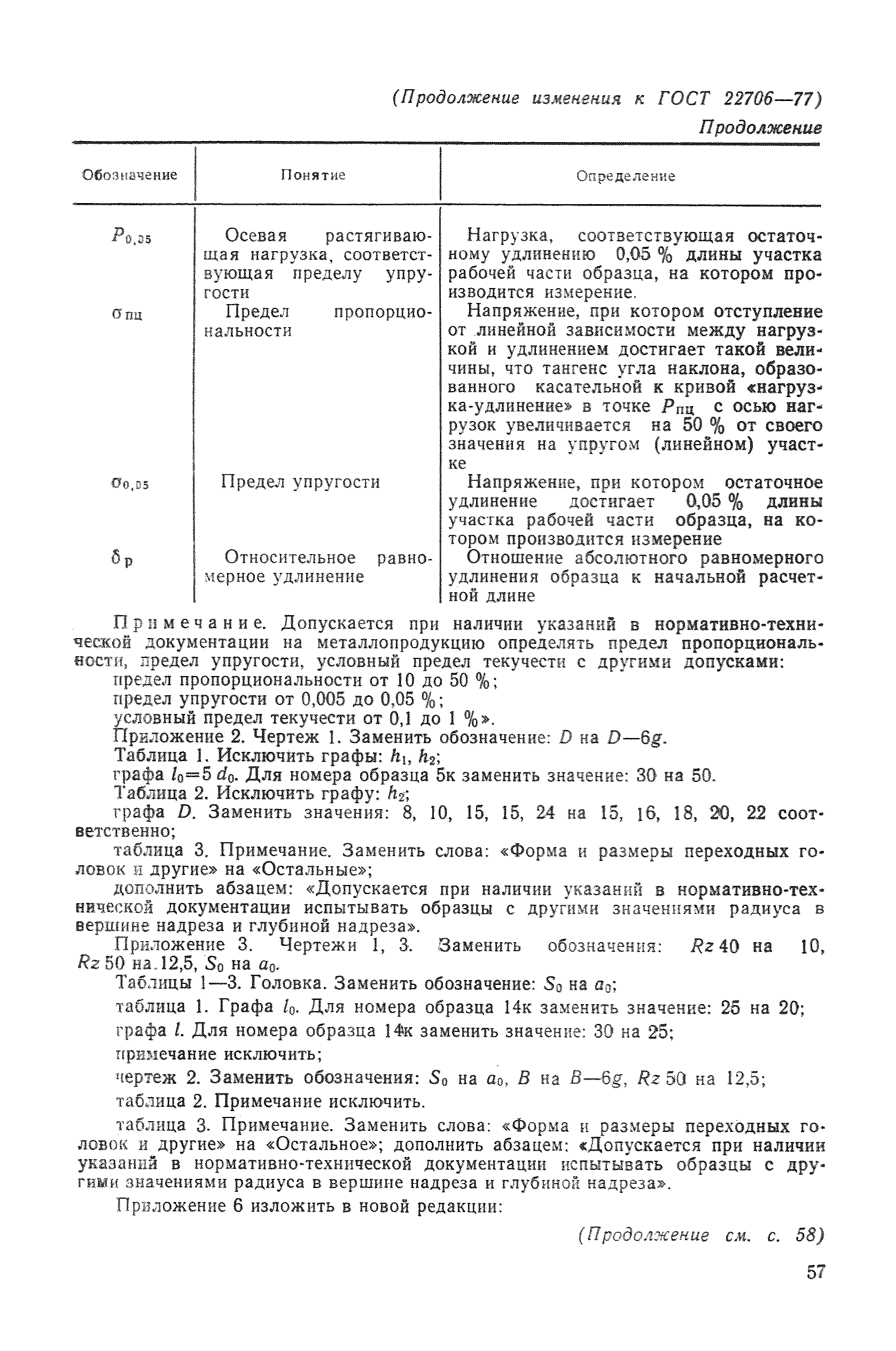

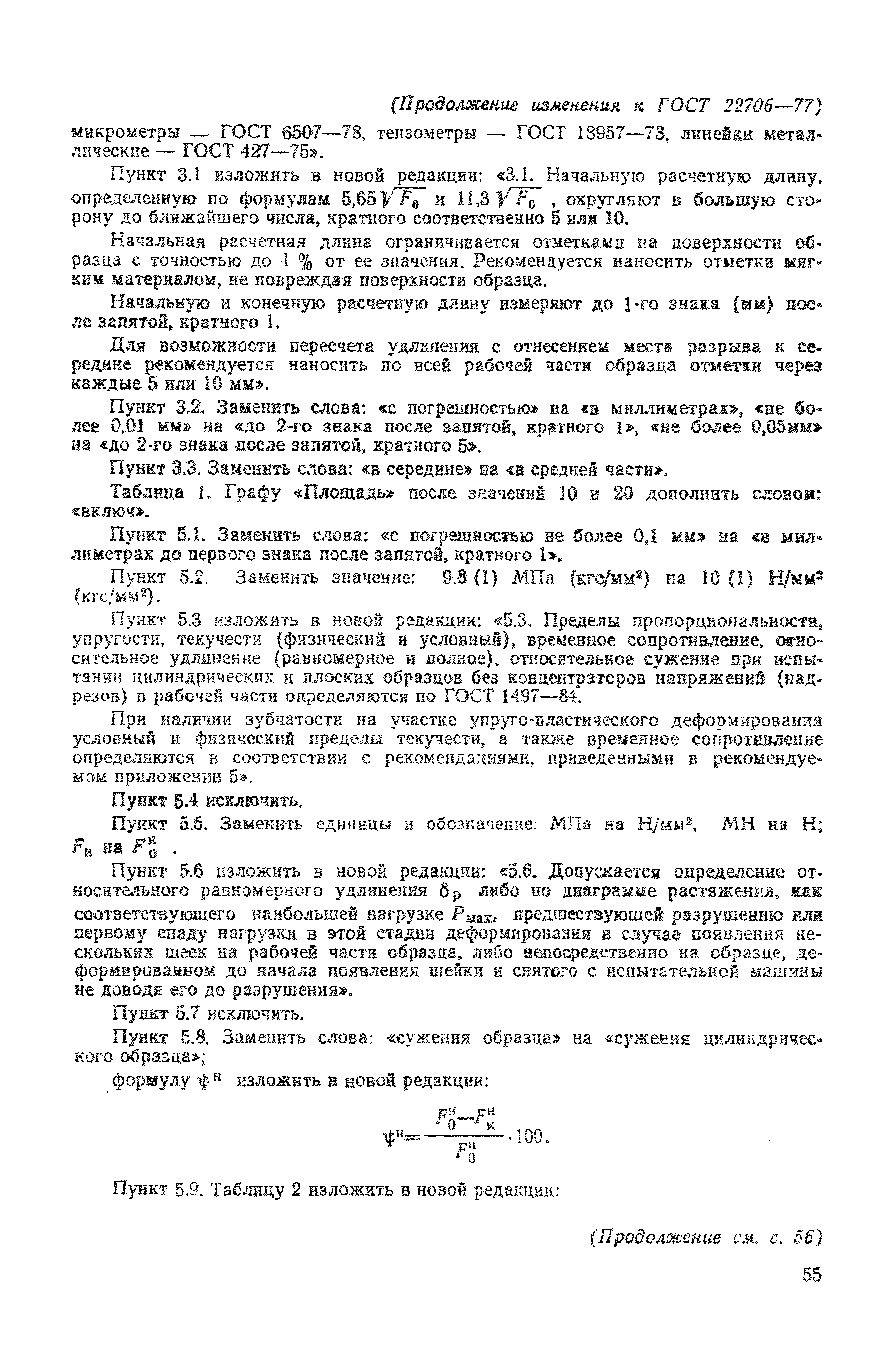

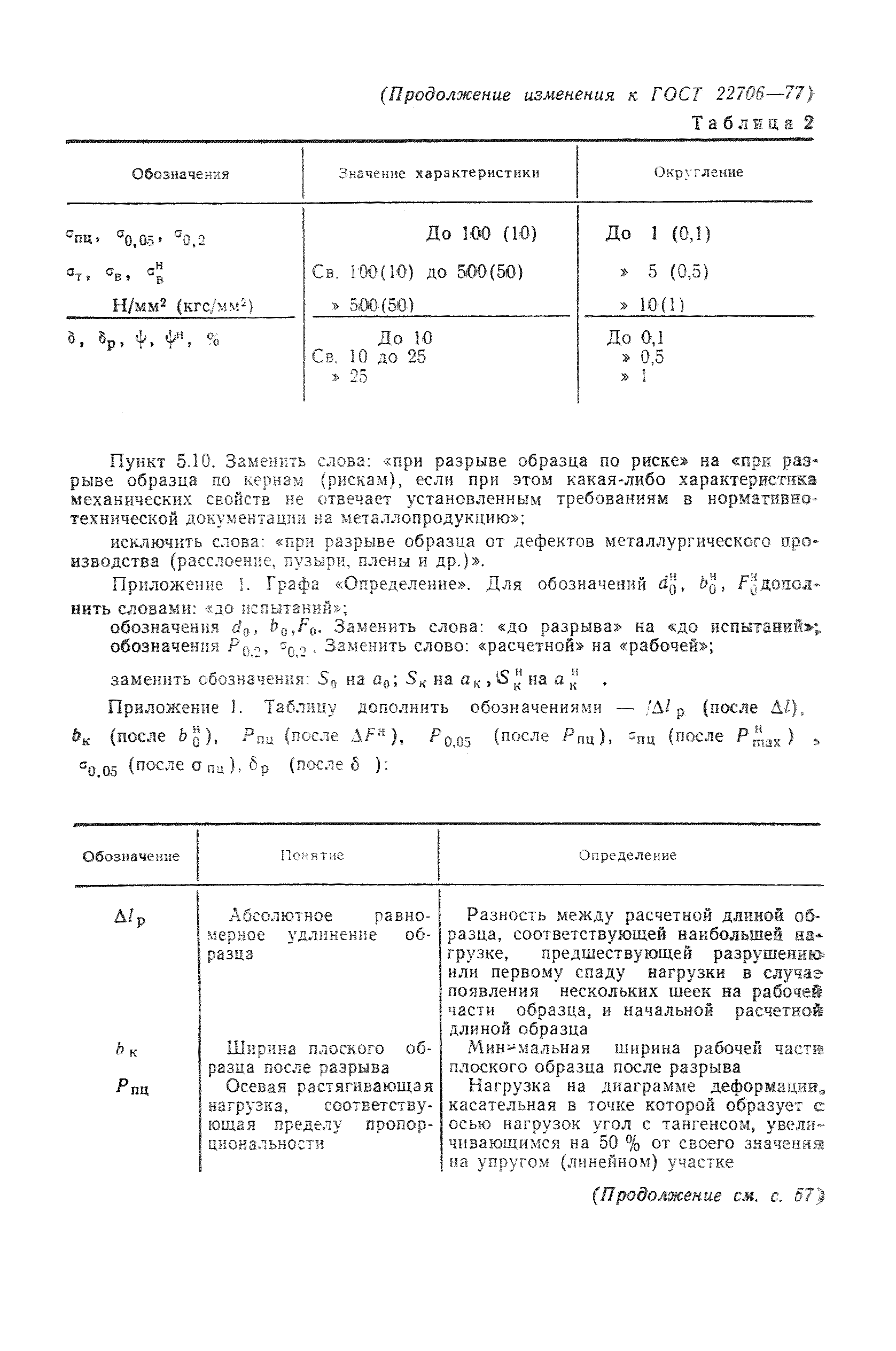

Текстовое изменение № 1 от 01.09.1988
