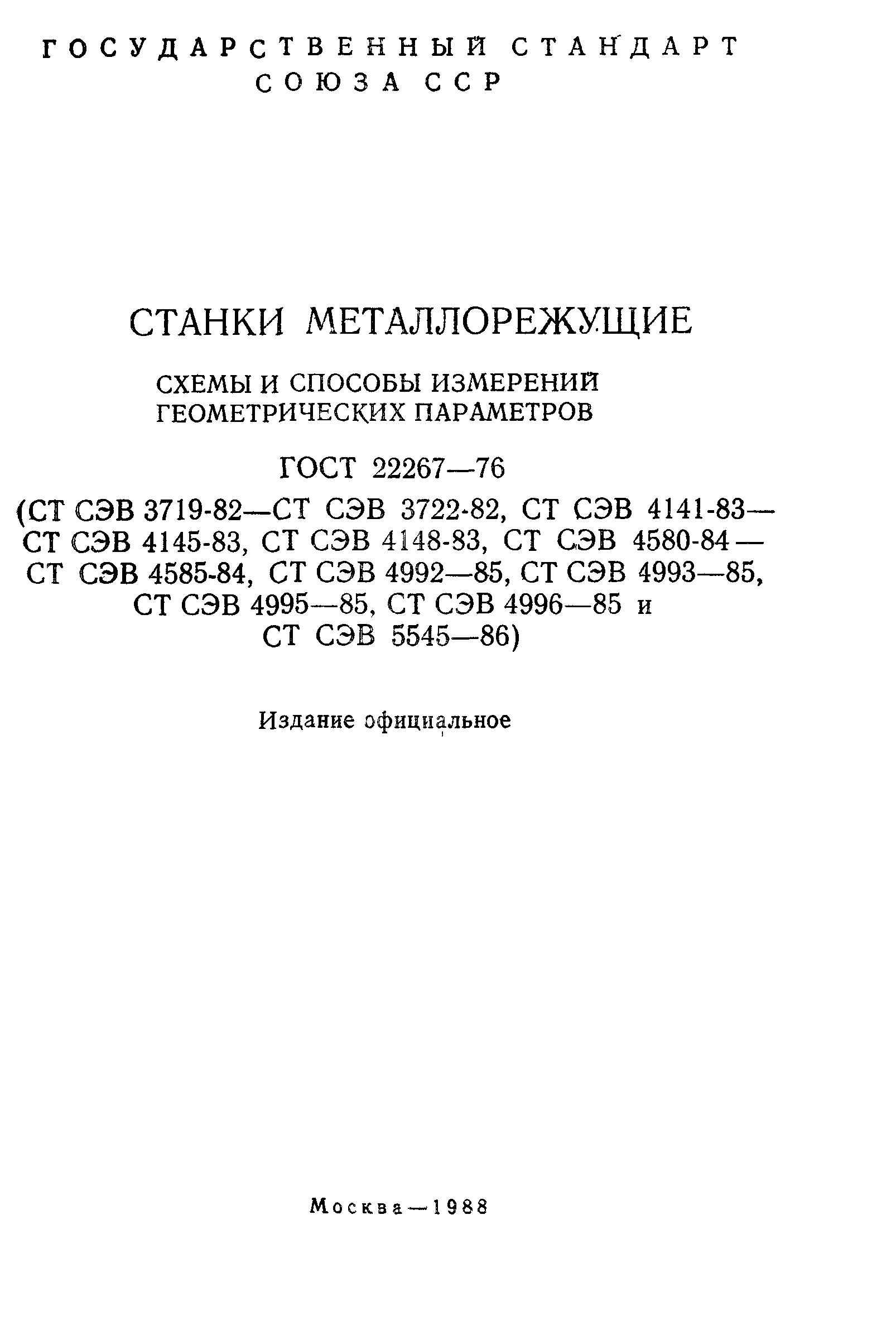

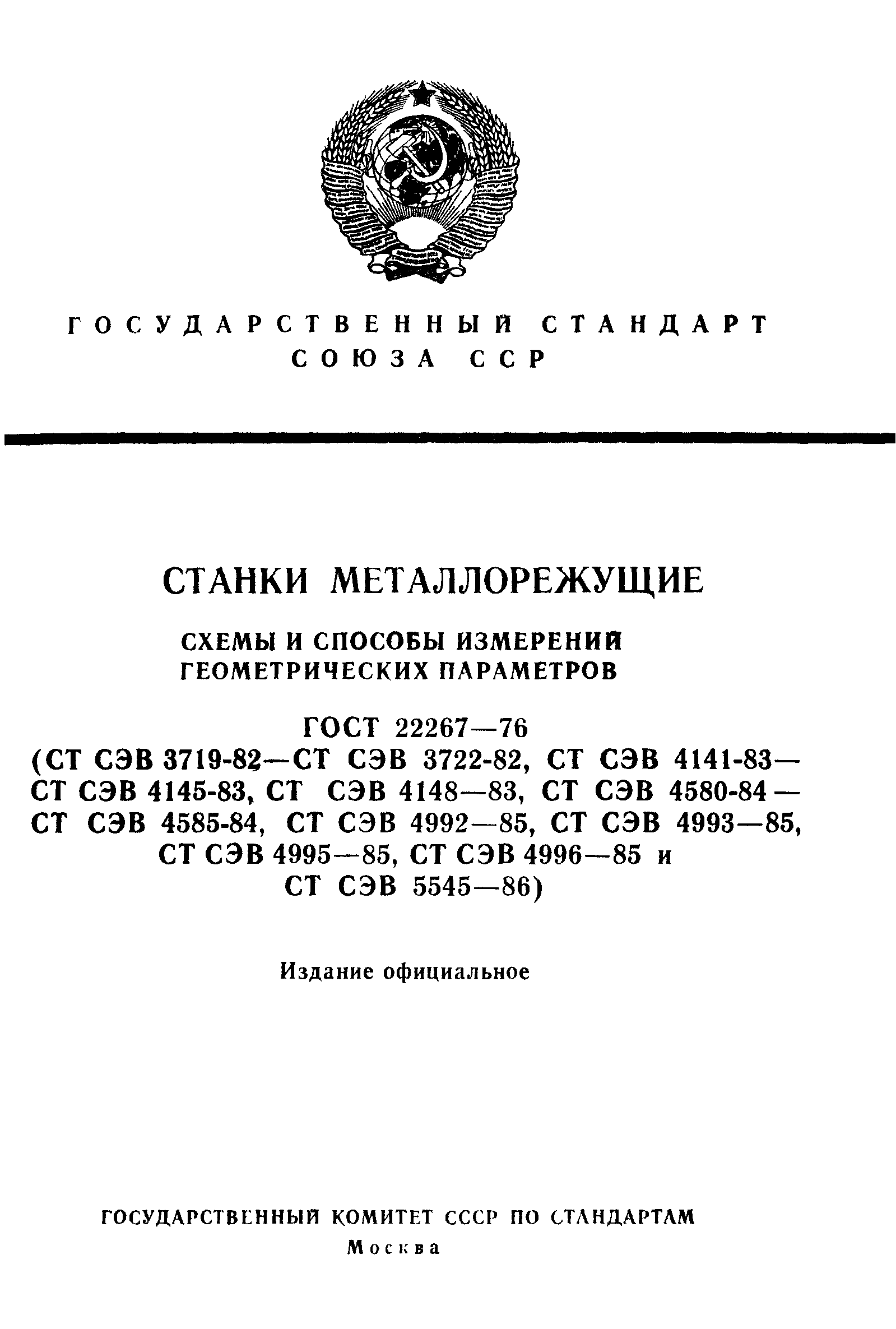

ГОСТ 22267-76

Станки металлорежущие. Схемы и способы измерений геометрических параметров

Обозначение:	ГОСТ 22267-76
Обозначение англ:	GOST 22267-76
Статус:	действует
Название рус.:	Станки металлорежущие. Схемы и способы измерений геометрических параметров
Название англ.:	Metal-cutting machines. Schemes and procedures of measuring geometrical characteristics
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1978
Область применения:	Стандарт распространяется на все типы металлорежущих станков и устанавливает схемы и способы измерений следующих геометрических параметров: геометрических форм и относительного положения поверхностей, используемых для базирования заготовки и инструмента; траекторий перемещения рабочих органов; положения осей вращения и траекторий перемещений рабочих органов, несущих заготовку и инструмент, относительно друг друга и баз; координат линейных и угловых перемещений рабочих органов.

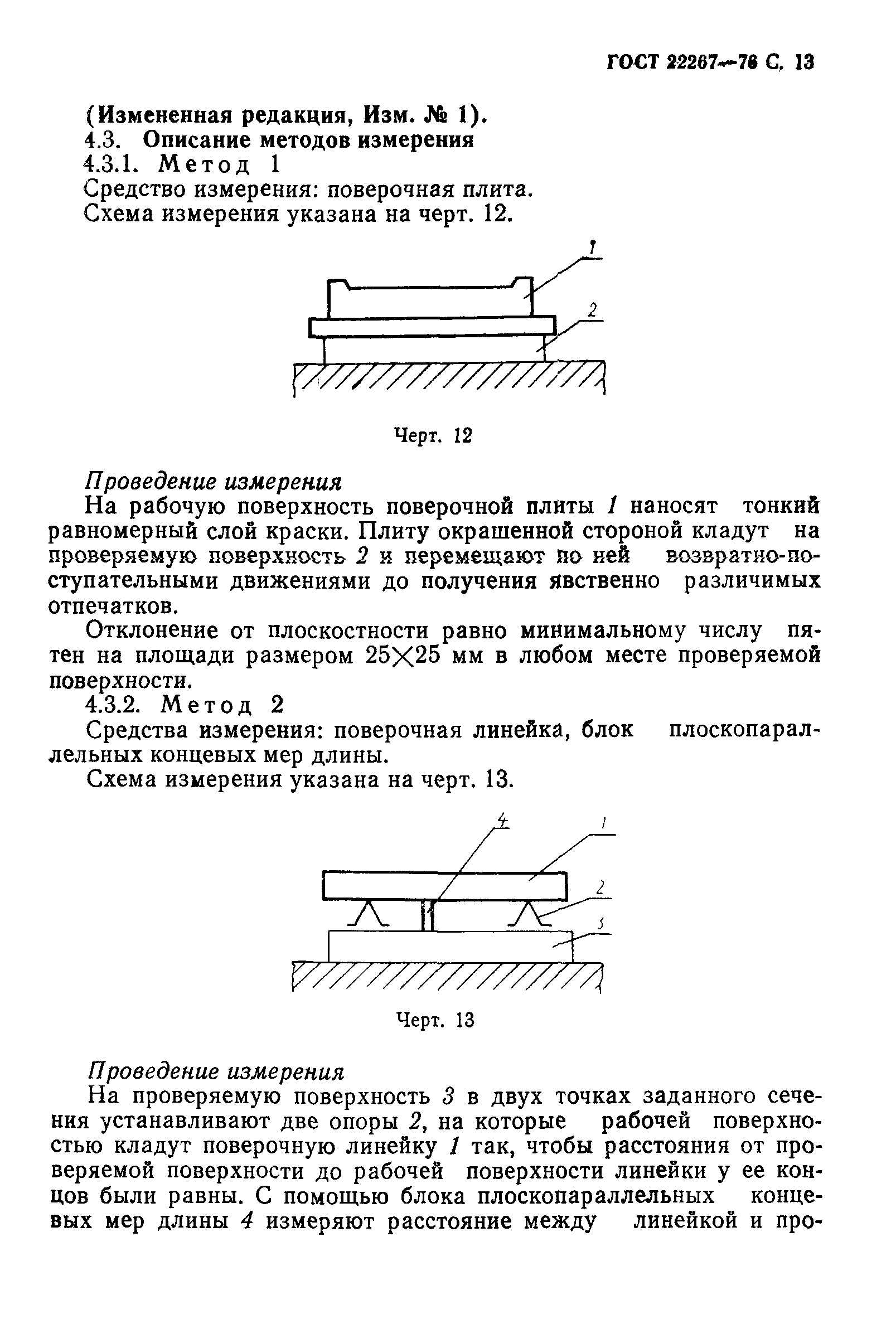

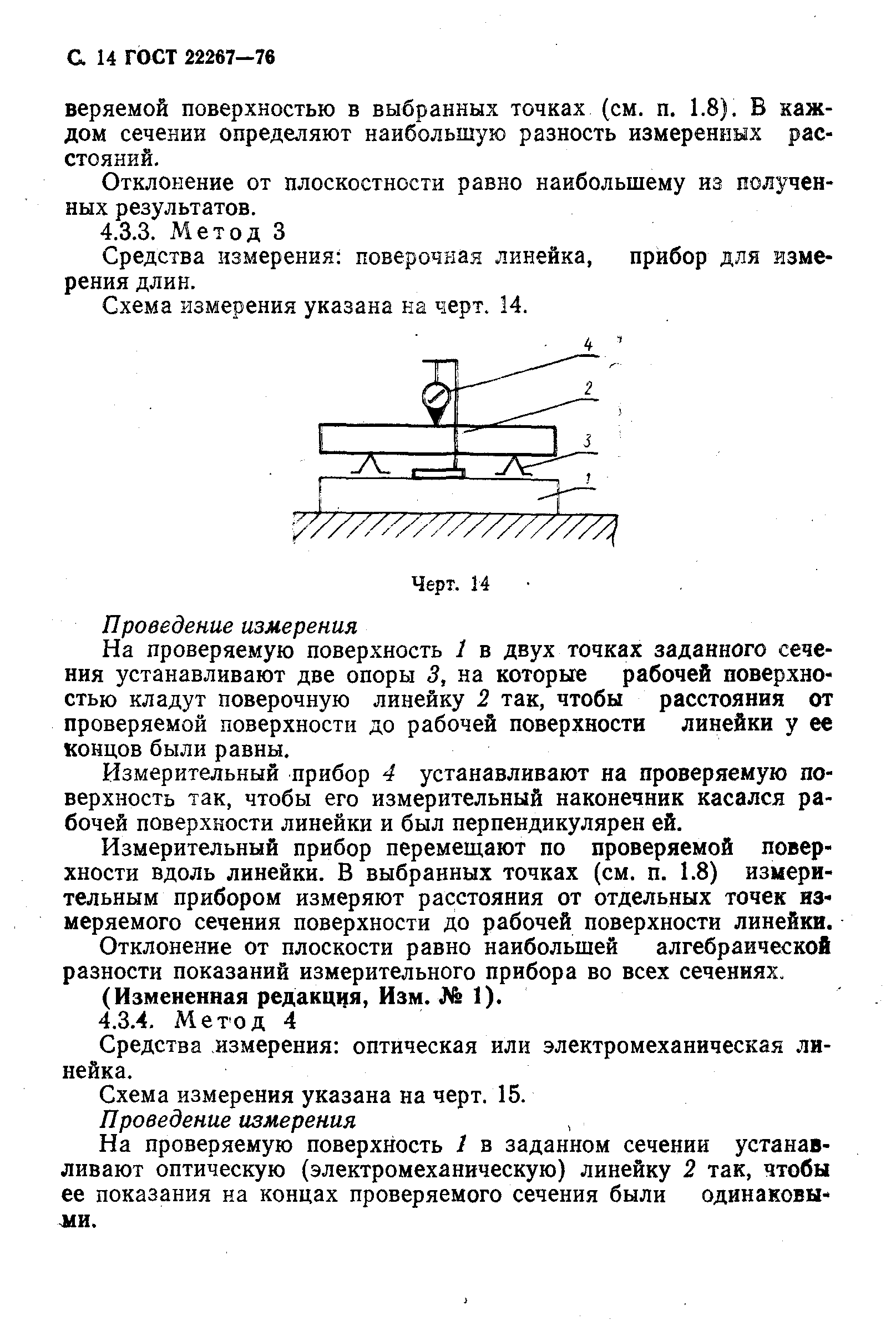

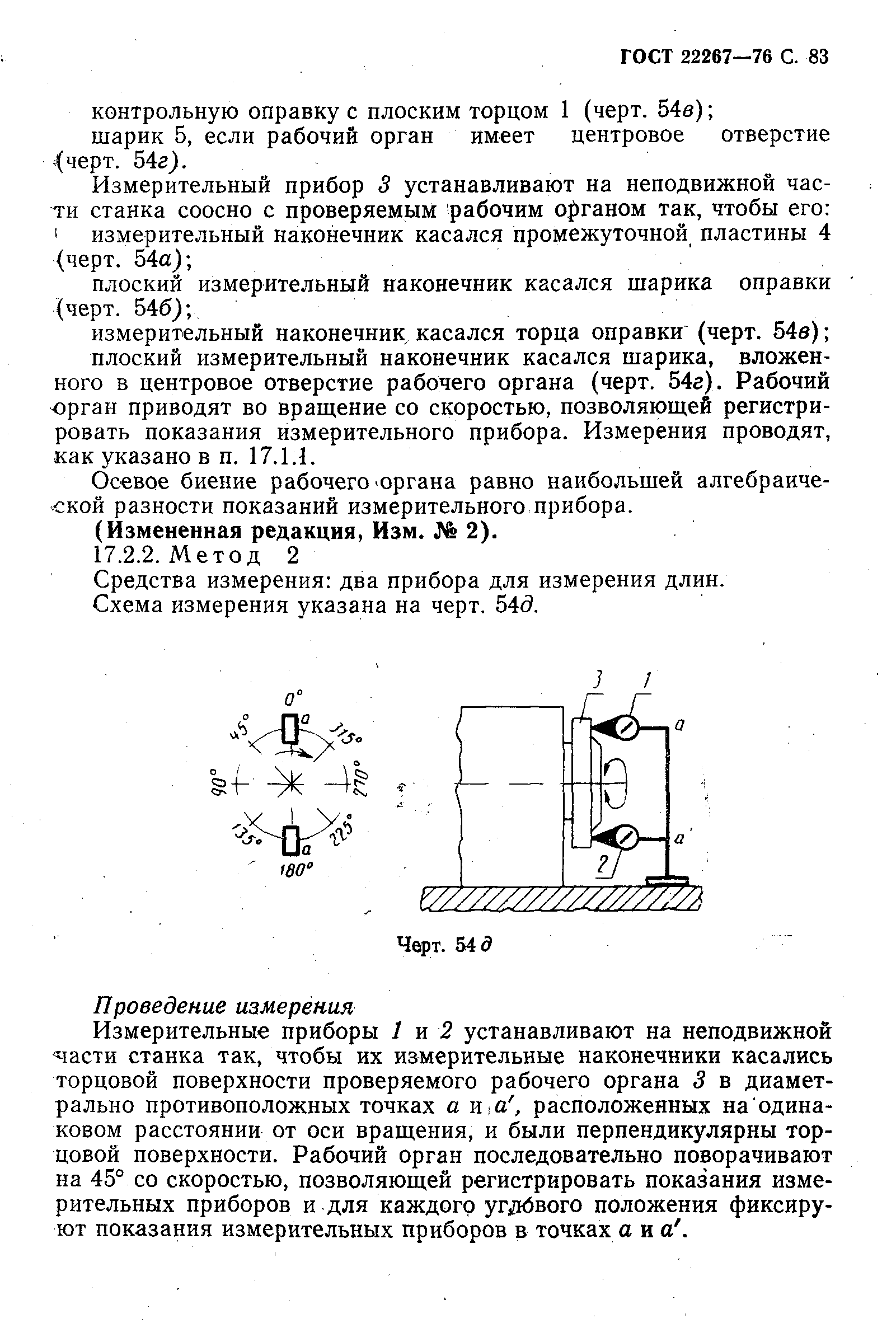

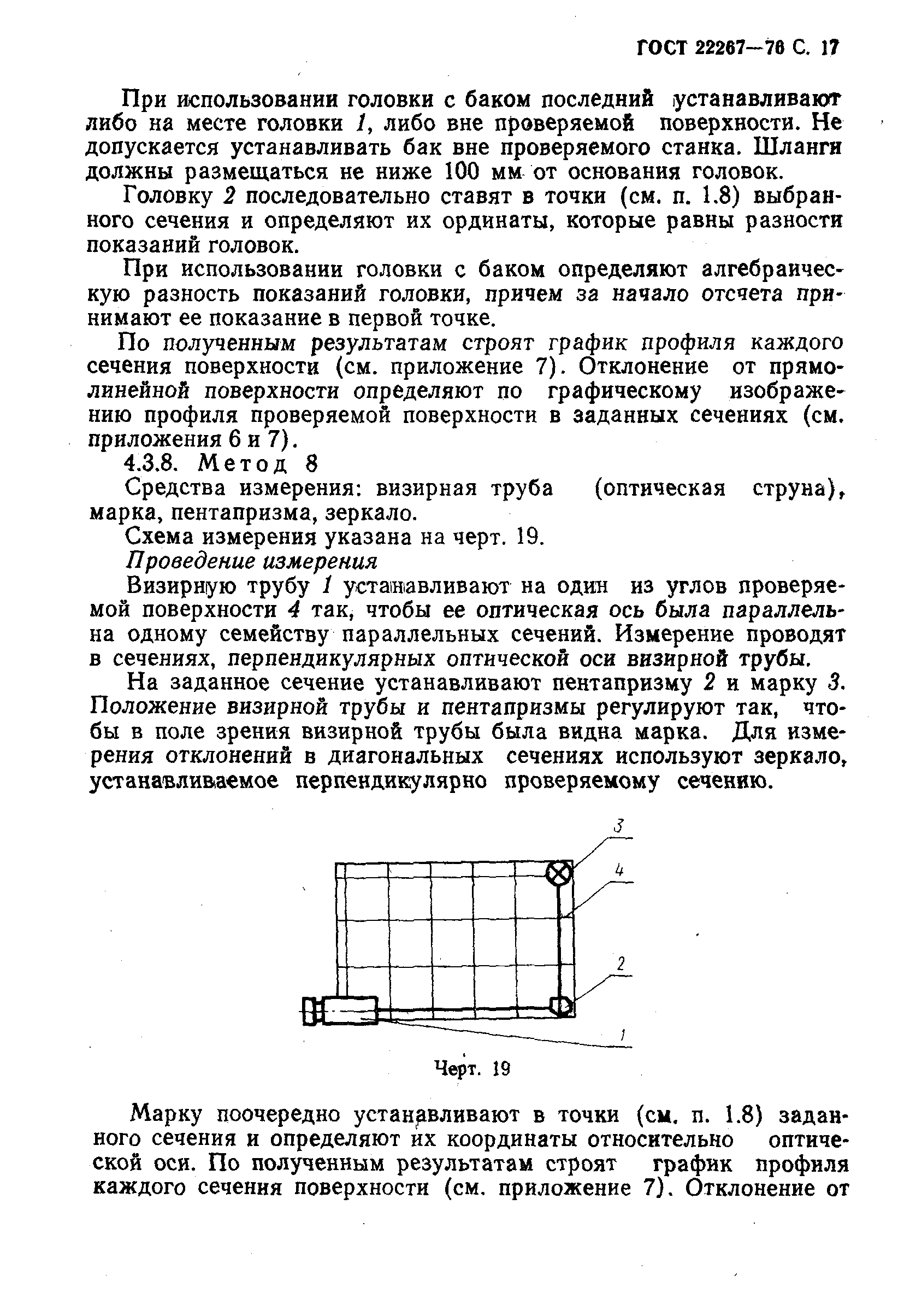

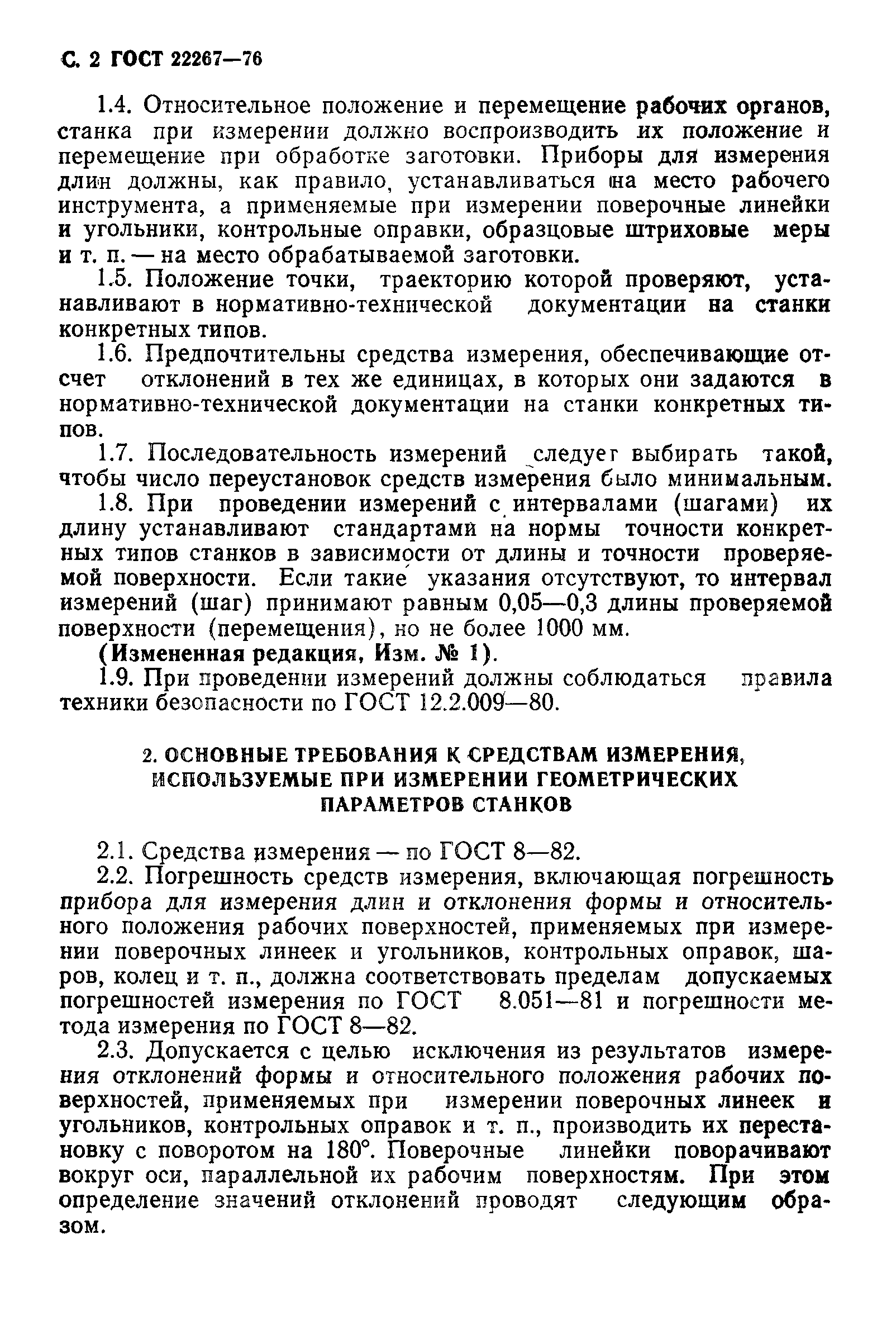

Оглавление:	1 Общие положения 2 Основные требования к средствам измерения, используемые при измерении геометрических параметров станков 3 Прямолинейность перемещения 4 Плоскостность 5 Взаимная параллельность направлений перемещений и эквидистантность (параллельность) траекторий перемещений 6 Параллельность направления перемещения. Параллельность и прямолинейность траектории перемещения ( в комплексе) рабочего органа и плоскости или оси 7 Параллельность плоскости и оси 8 Взаимная перпендикулярность направлений перемещений, прямолинейность и перпендикулярность траектории перемещения (в комплексе) к направлению перемещения 9 Перпендикулярность направления перемещения, перпендикулярность и прямолинейность траектории перемещения (в комплексе) рабочего органа и плоскости или оси 10 Перпендикулярность оси и плоскости 11 Перпендикулярность осей 12 Пересечение двух взаимно перпендикулярных осей 13 Постоянство углового положения подвижного рабочего органа 14 Соосность 15 Радиальное биение поверхности 16 Радиальное биение оси вращения 17 Осевое биение 18 Торцовое биение 19 Точность координат линейных перемещений 20 Точность углов поворота 21 Точность наименьших номинальных перемещений рабочего органа при последовательных дискретных перемещениях 22 Одновысотность осей относительно общей базовой плоскости 23 Одновысотность оси относительно базовой плоскости при повороте рабочего органа 24 Постоянство расстояния между траекторией перемещения рабочего органа и плоскостью (реальной поверхностью) 25 Постоянство положения рабочего органа при многократном подходе в заданное положение или на упор 26 Кинематическая точность Приложения

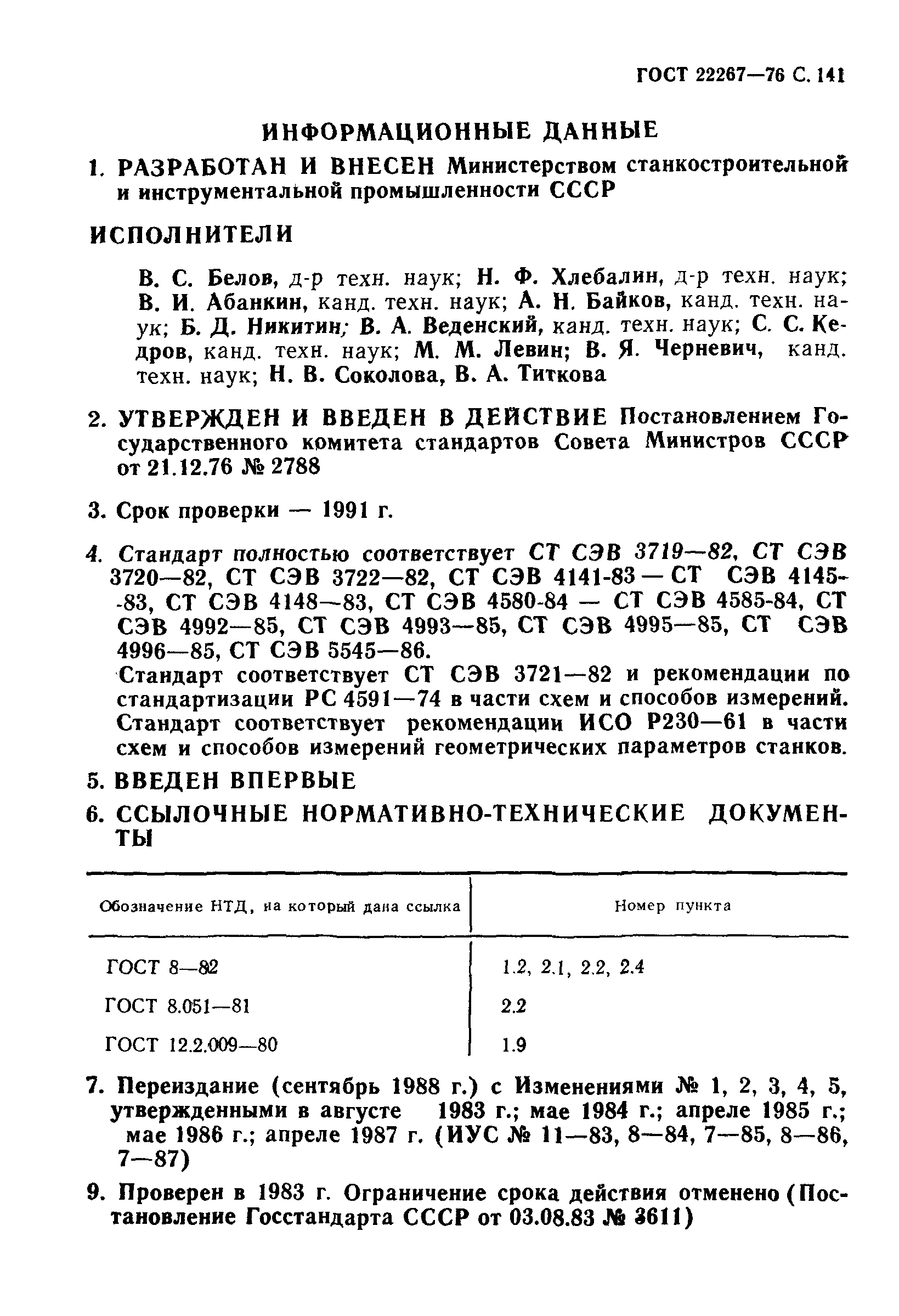

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	21.12.1976 Госстандарт СССР (USSR Gosstandart 2788)
Издан:	Издательство стандартов (1988 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом

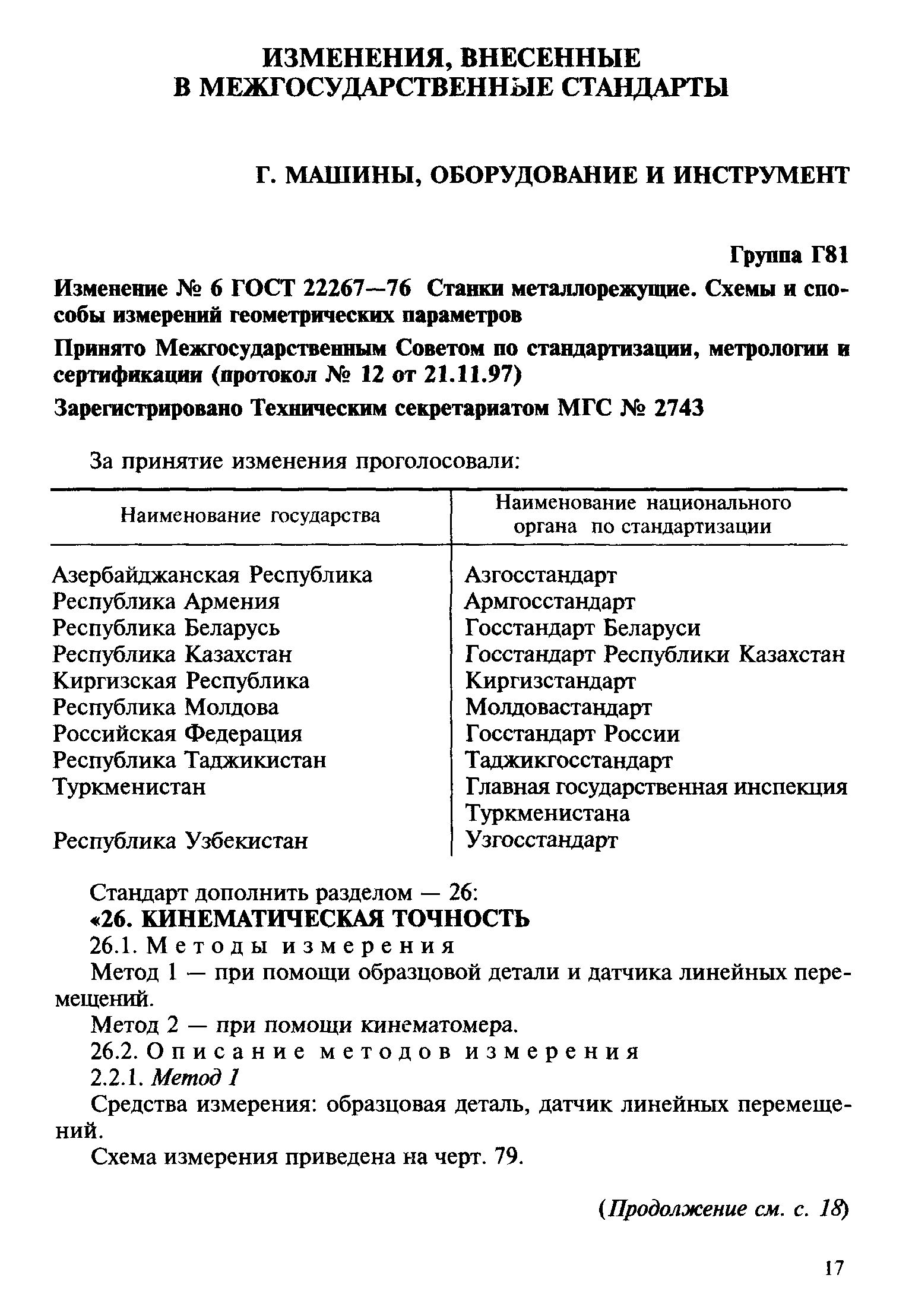

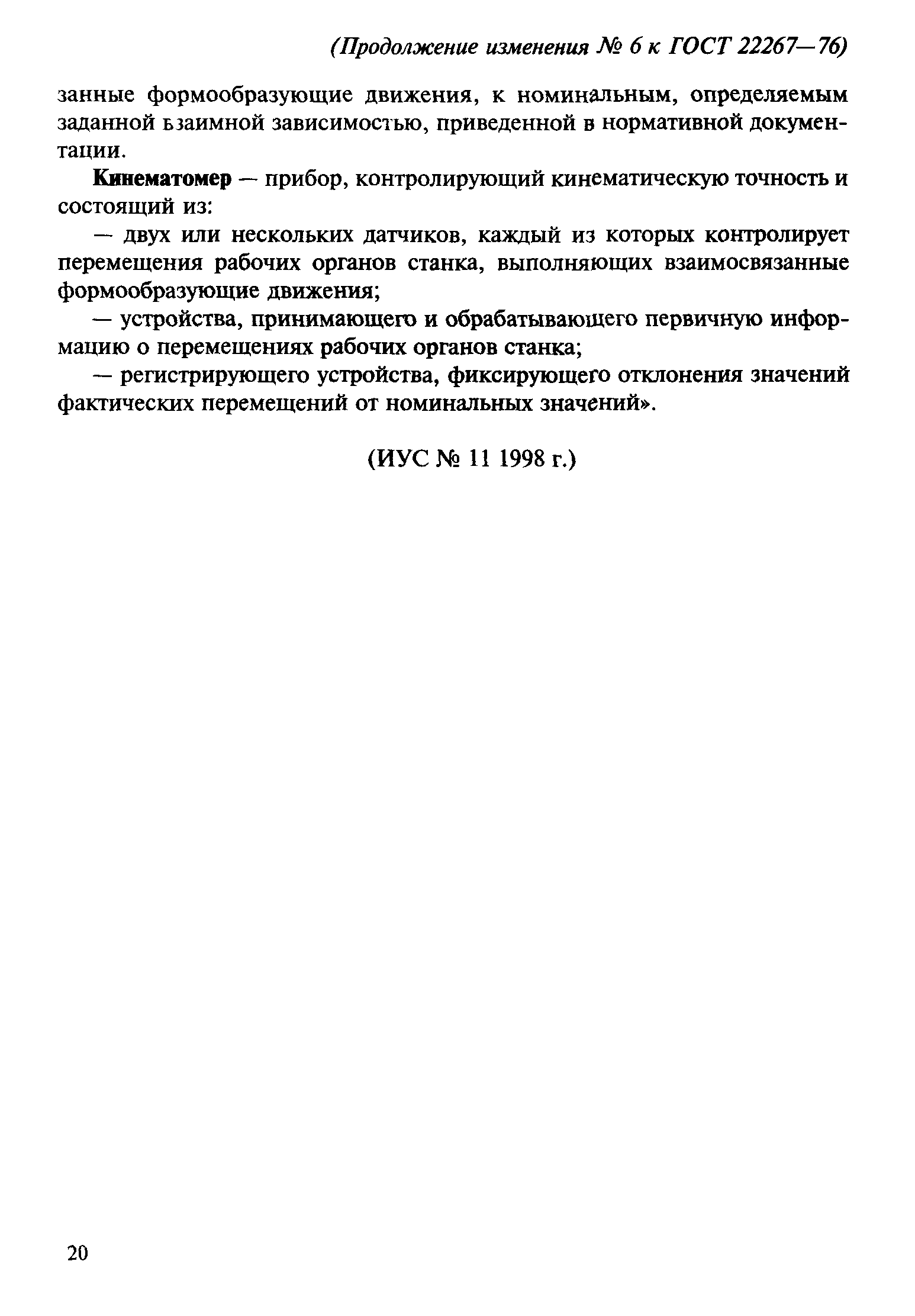

Список изменений:	№ 6 от 01.11.1998 (ИУС 11-98)
Нормативные ссылки:	ГОСТ 12.2.009-80 «Система стандартов безопасности труда. Станки металлообрабатывающие. Общие требования безопасности» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность»
