Скачать ГОСТ 21482-76 Сильфоны однослойные измерительные металлические. Технические условия

Дата актуализации: 10.08.2017

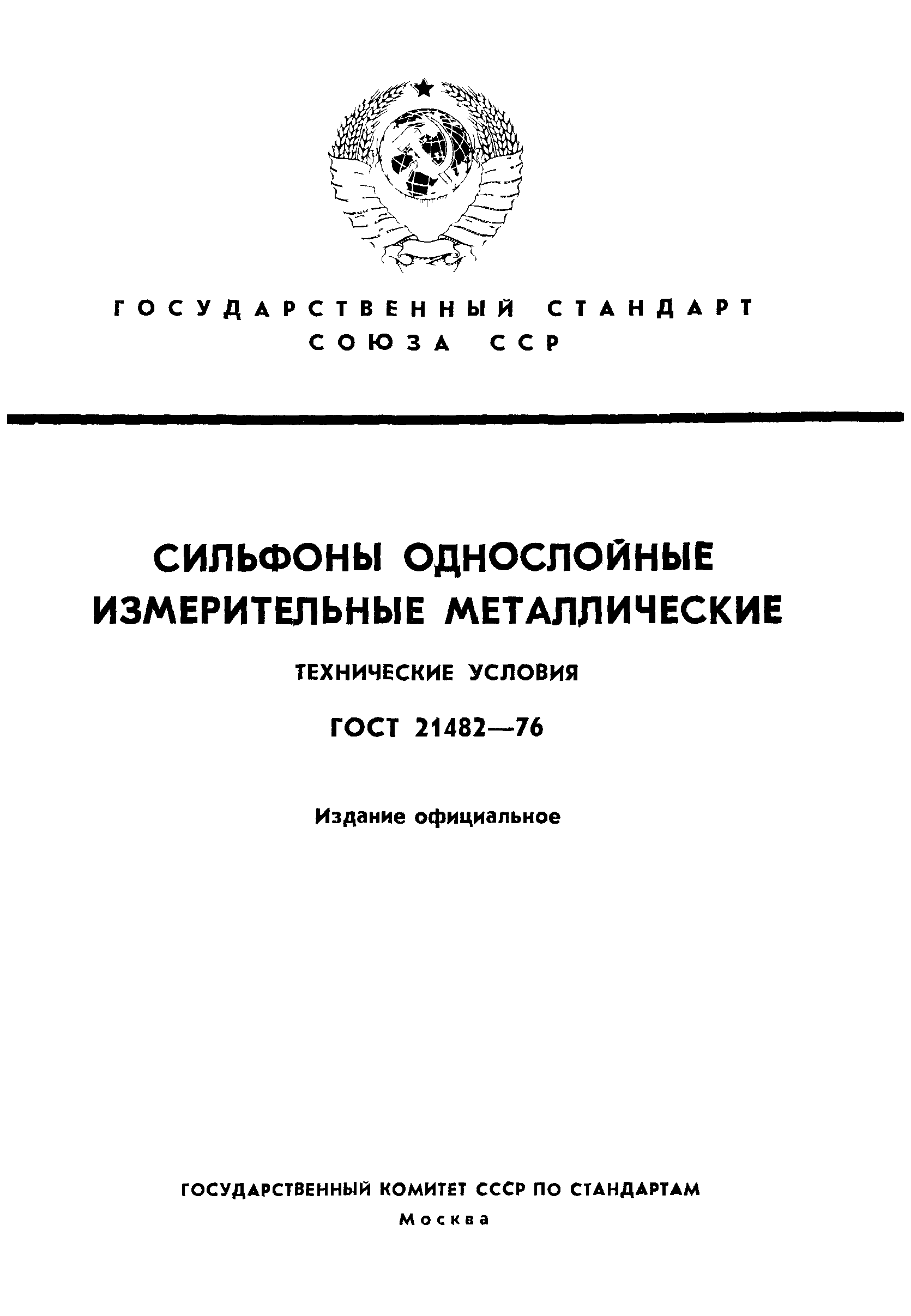

ГОСТ 21482-76

Сильфоны однослойные измерительные металлические. Технические условия

Обозначение:	ГОСТ 21482-76
Обозначение англ:	GOST 21482-76
Статус:	взамен
Название рус.:	Сильфоны однослойные измерительные металлические. Технические условия
Название англ.:	Single-layer measuring metal bellows. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1977

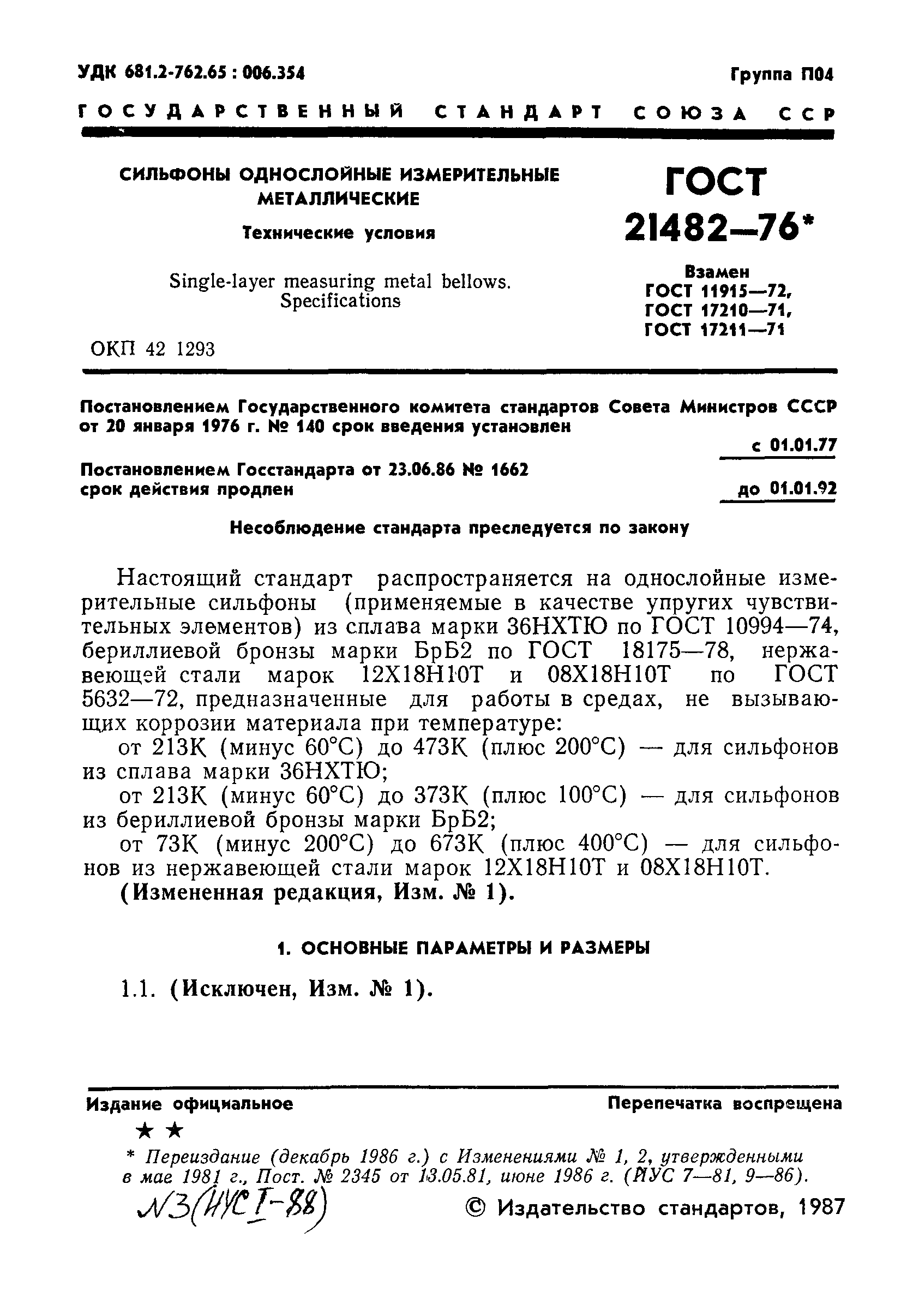

Область применения:	Стандарт распространяется на однослойные измерительные сильфоны (применяемые в качестве упругих чувствительных элементов) из сплава марки 36НХТЮ по ГОСТ 10994—74, бериллиевой бронзы марки БрБ2 по ГОСТ 18175—78, нержавеющей стали марок 12Х18Н10Т и 08Х18Н10Т по ГОСТ 5632—72, предназначенные для работы в средах, не вызывающих коррозии материала при температуре: от 213К (минус 60°С) до 473К (плюс 200°С) — для сильфонов из сплава марки 36НХТЮ; от 213К (минус 60°С) до 373К (плюс 100°С) — для сильфонов из бериллиевой бронзы марки БрБ2; от 73К (минус 200°С) до 673К (плюс 400°С) — для сильфонов из нержавеющей стали марок 12Х18Н10Т и 08Х18Н10Т.

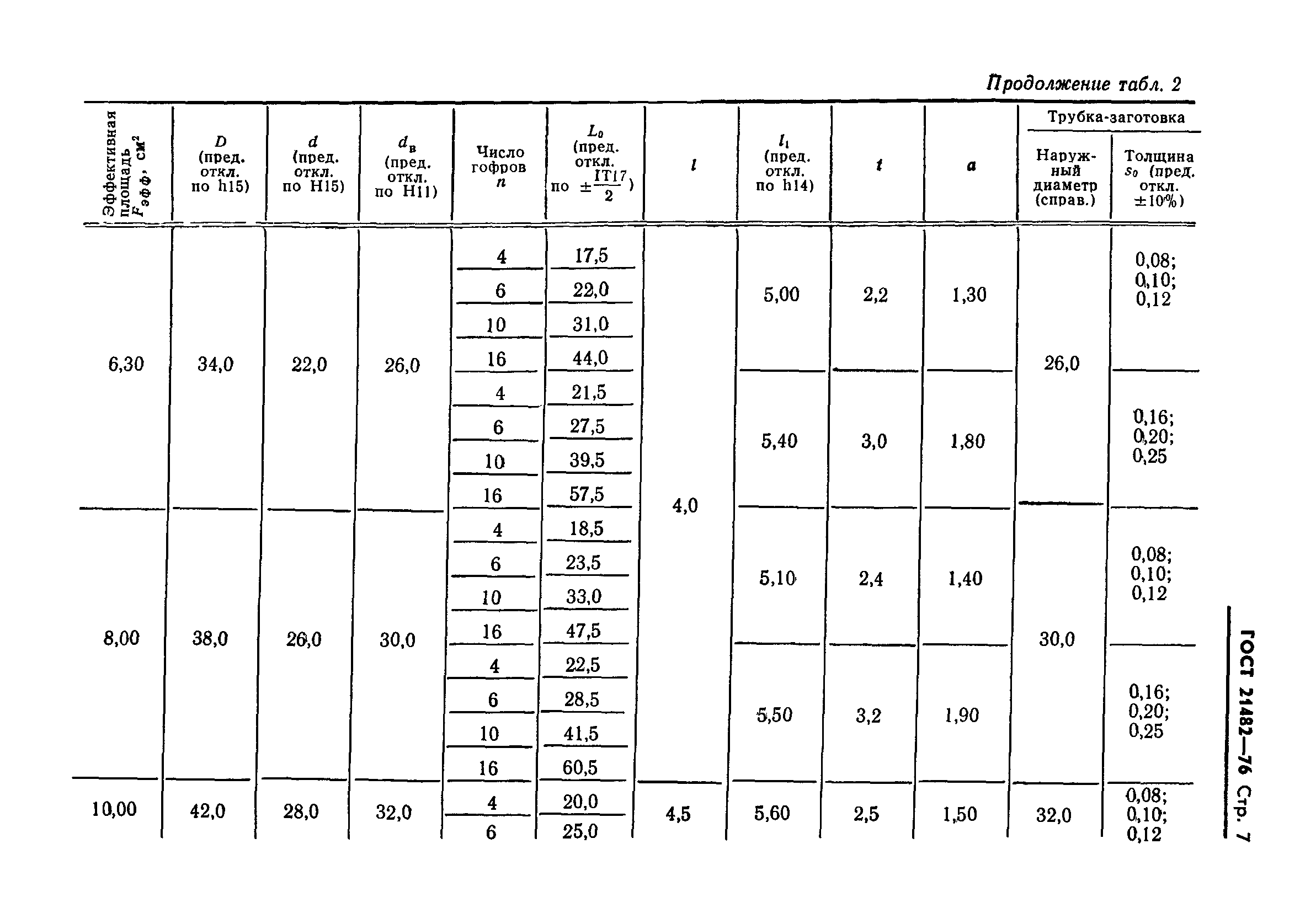

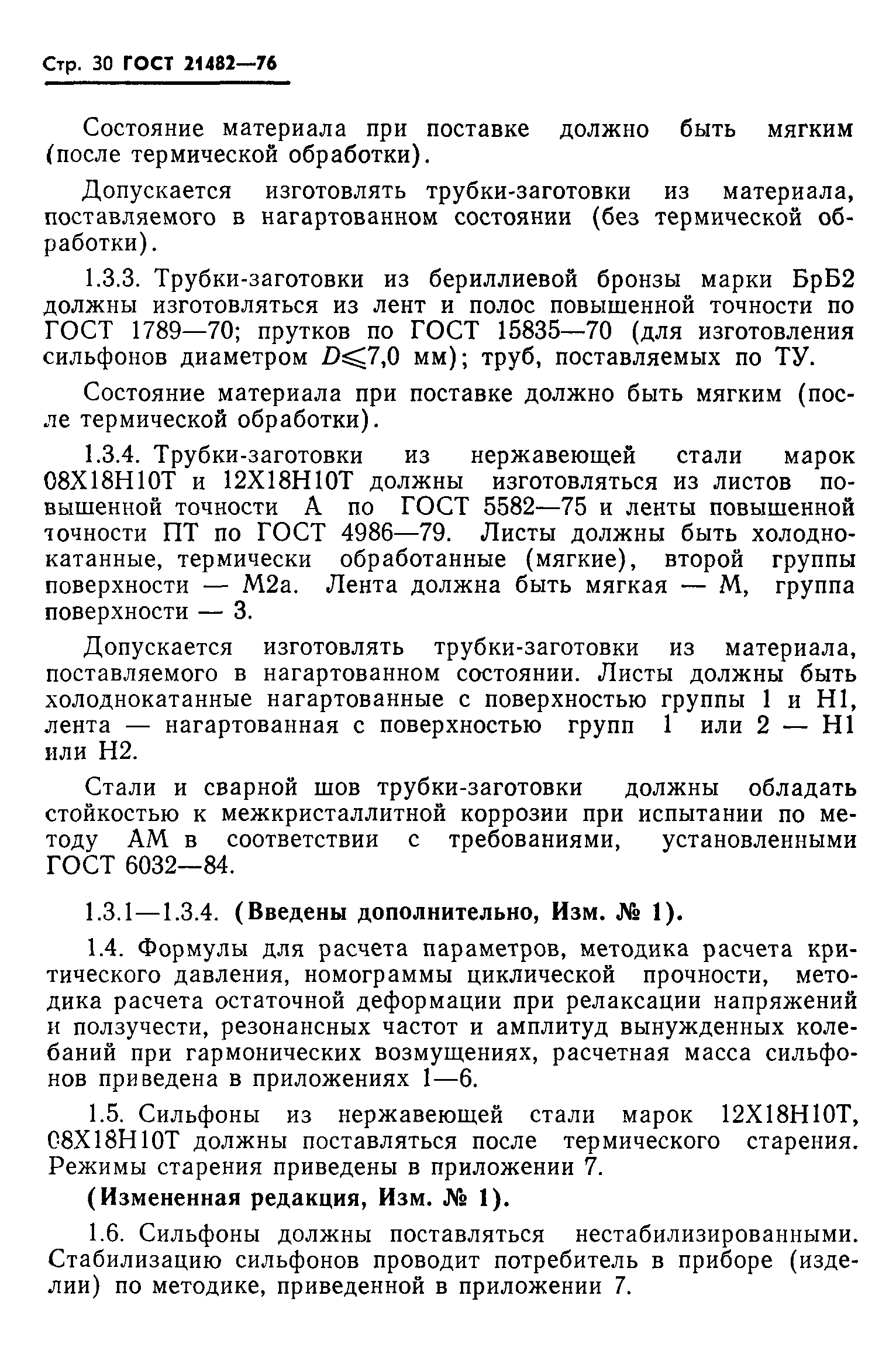

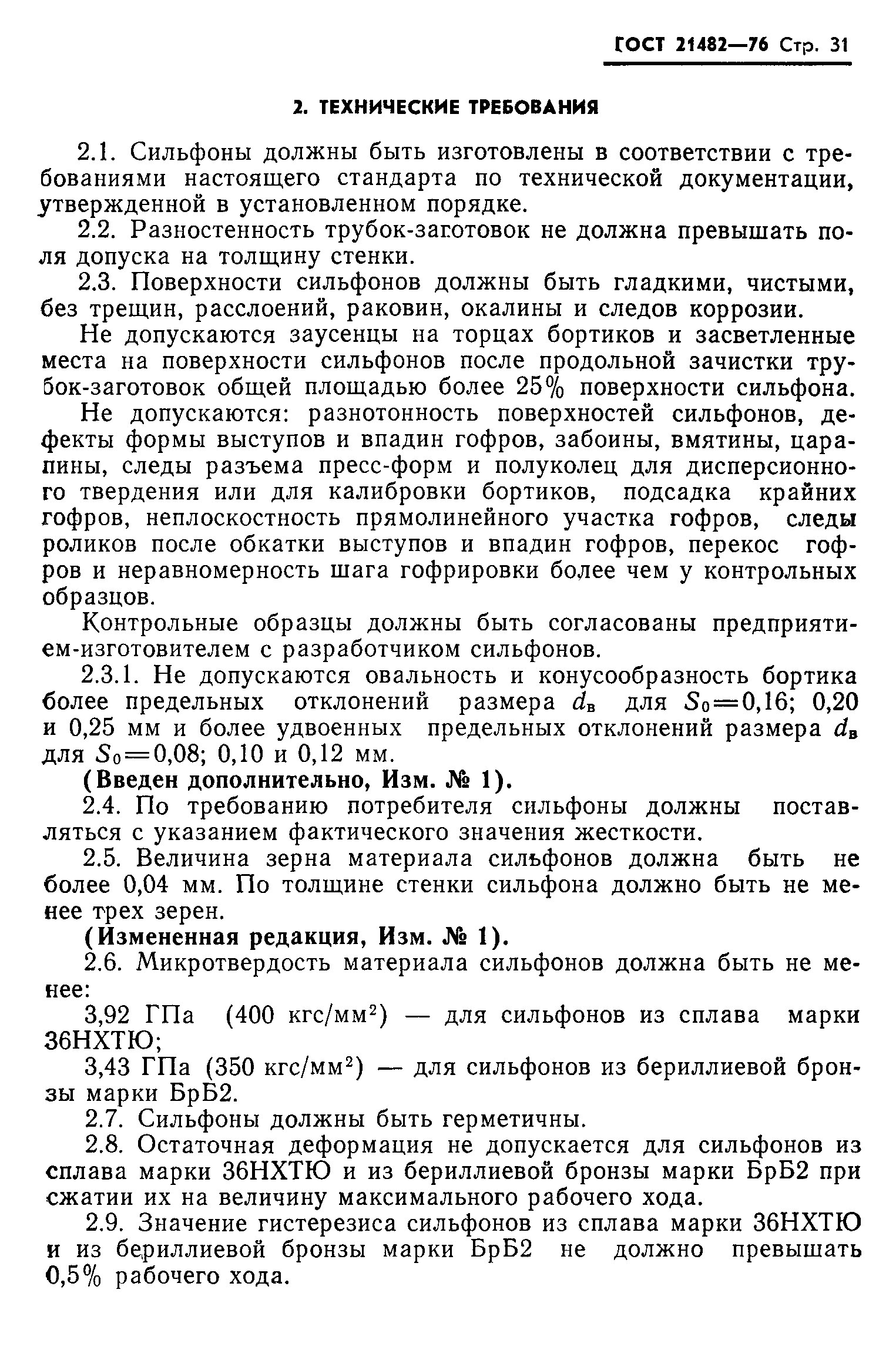

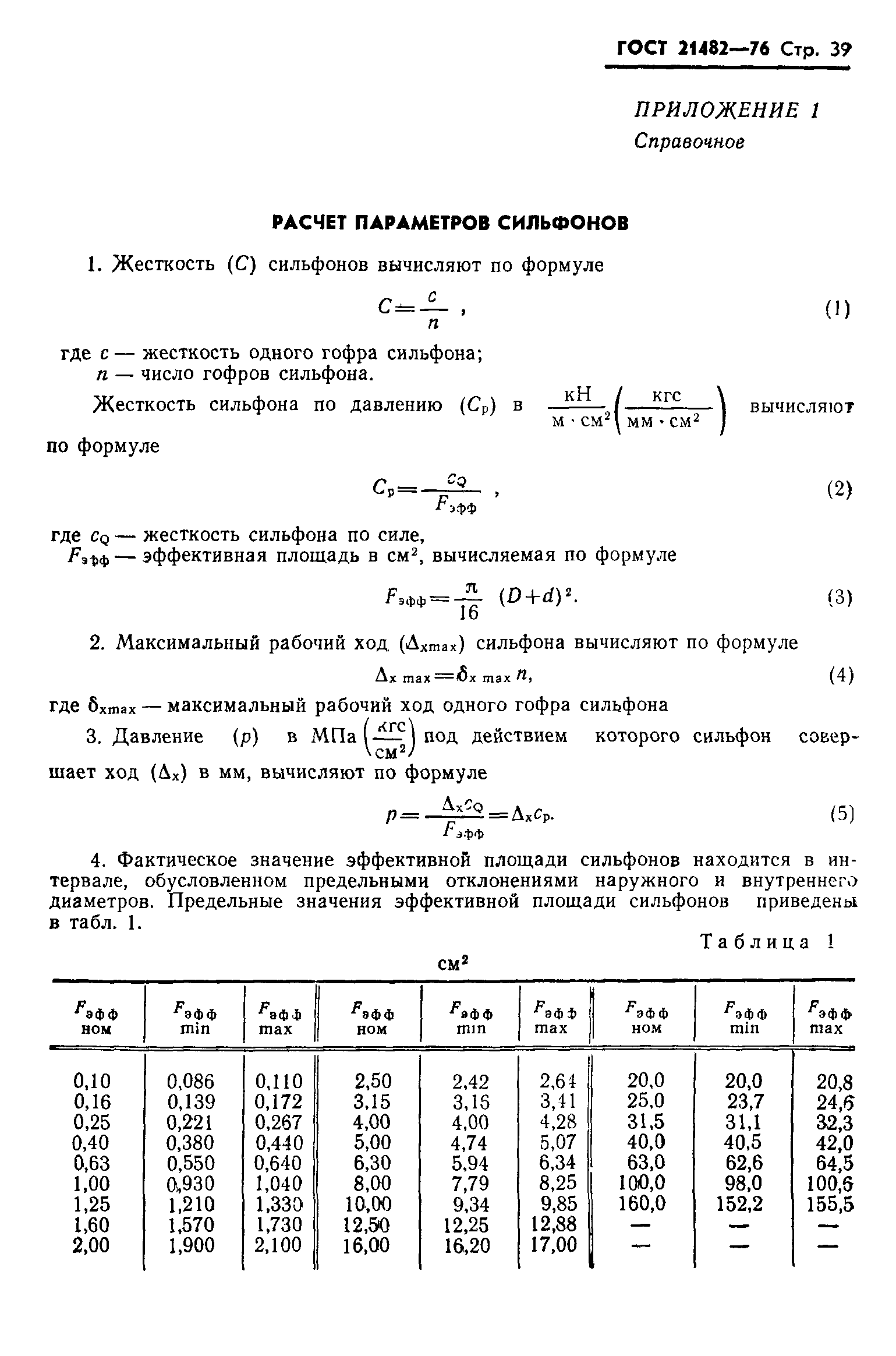

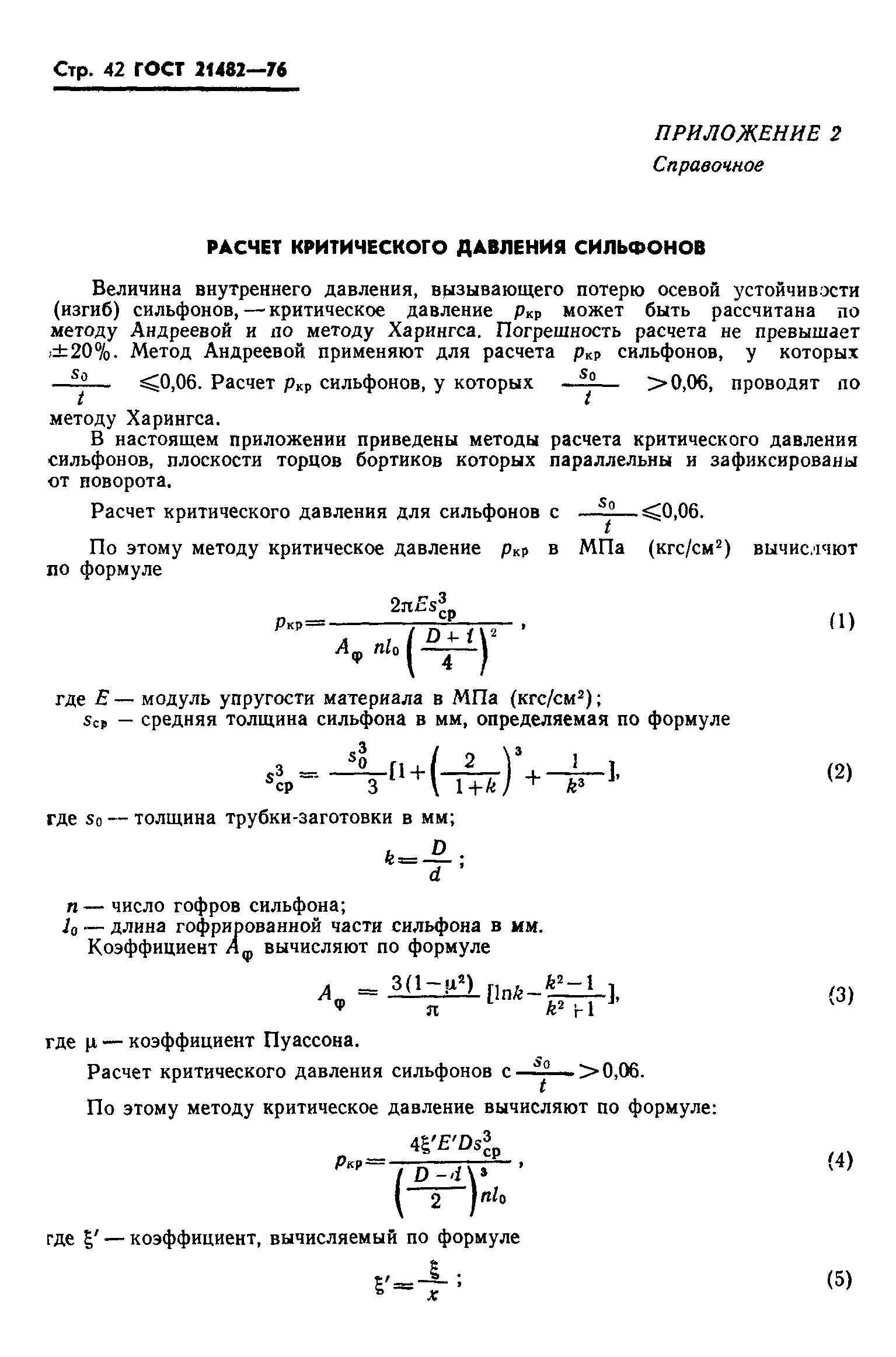

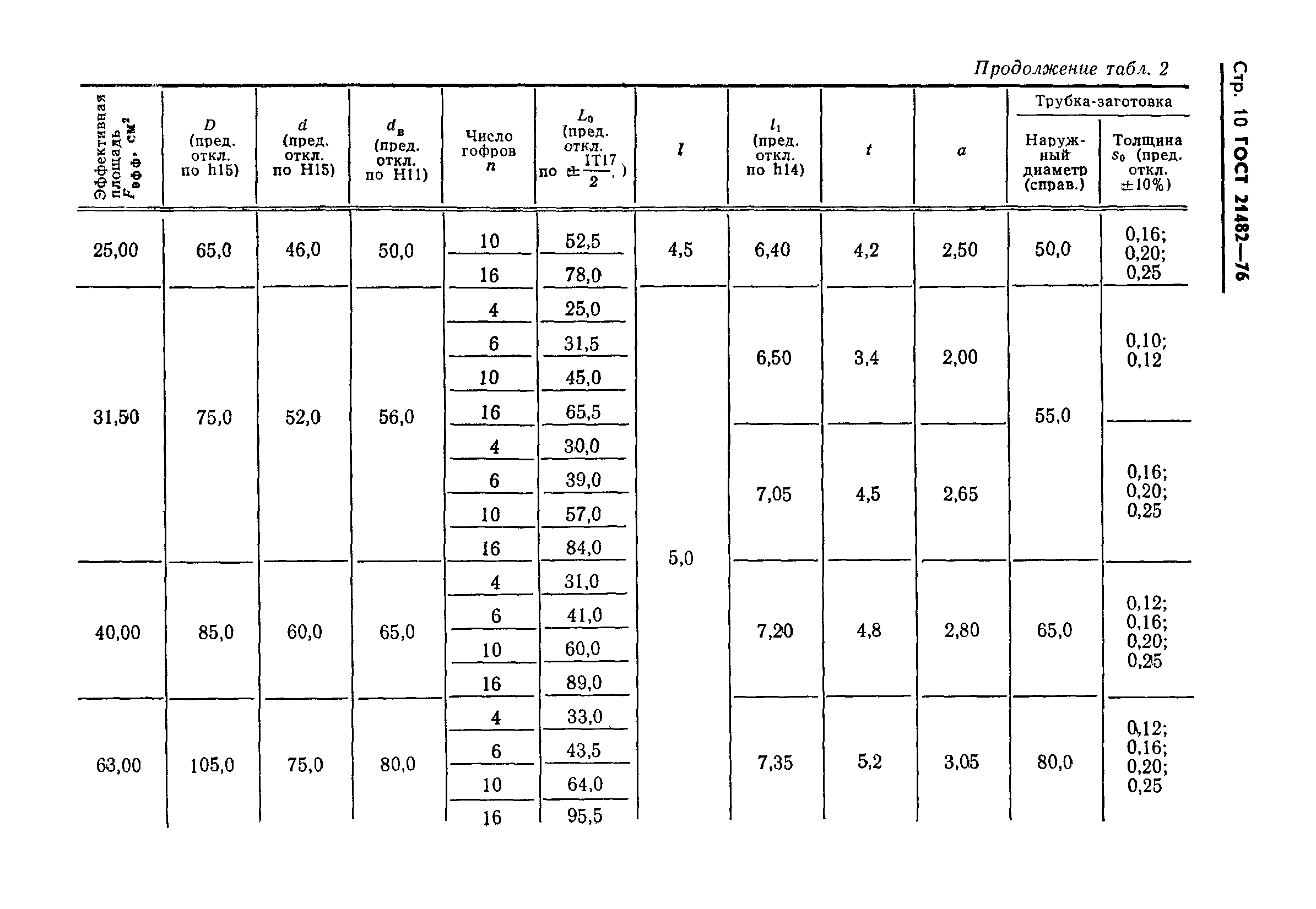

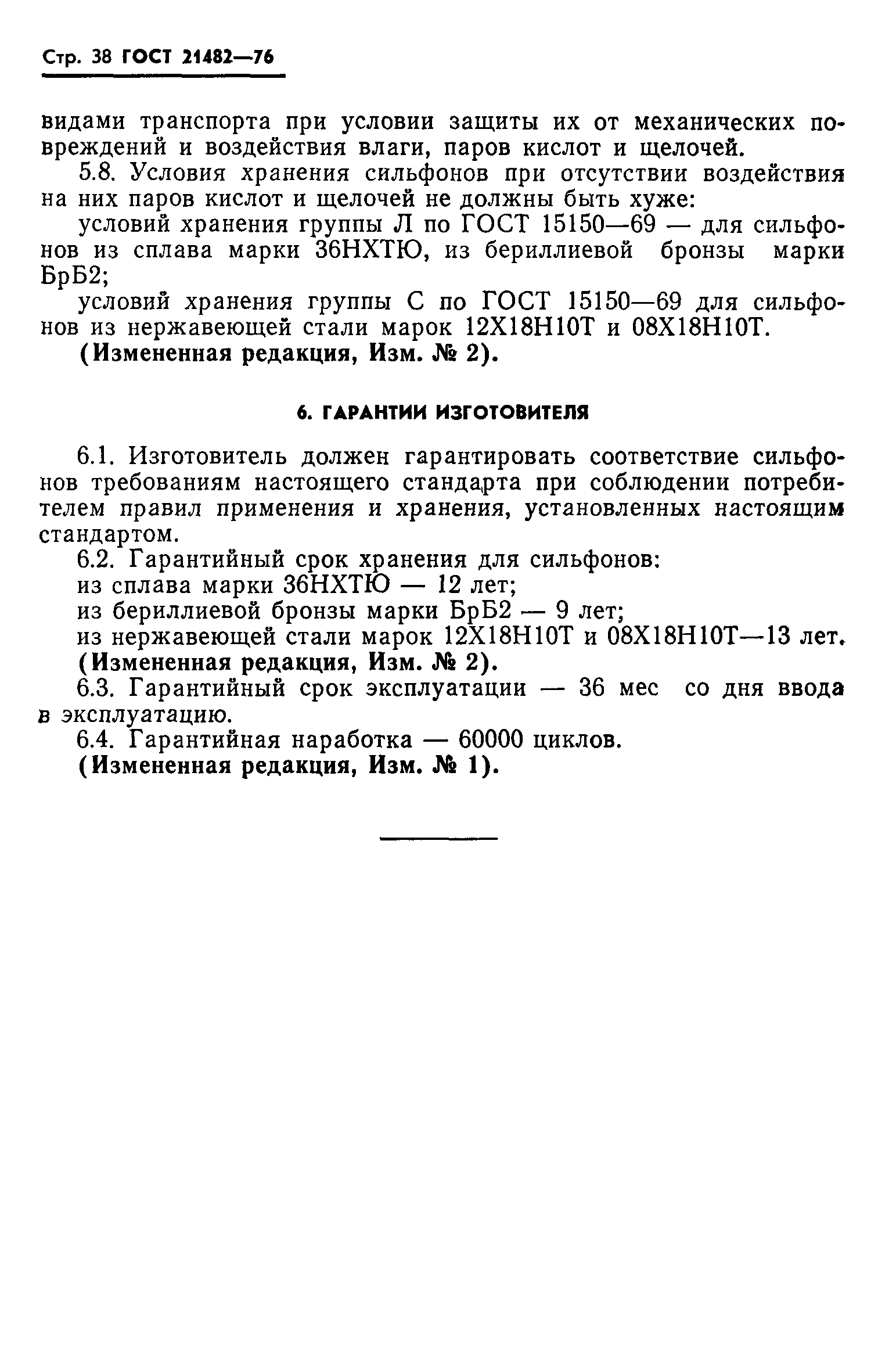

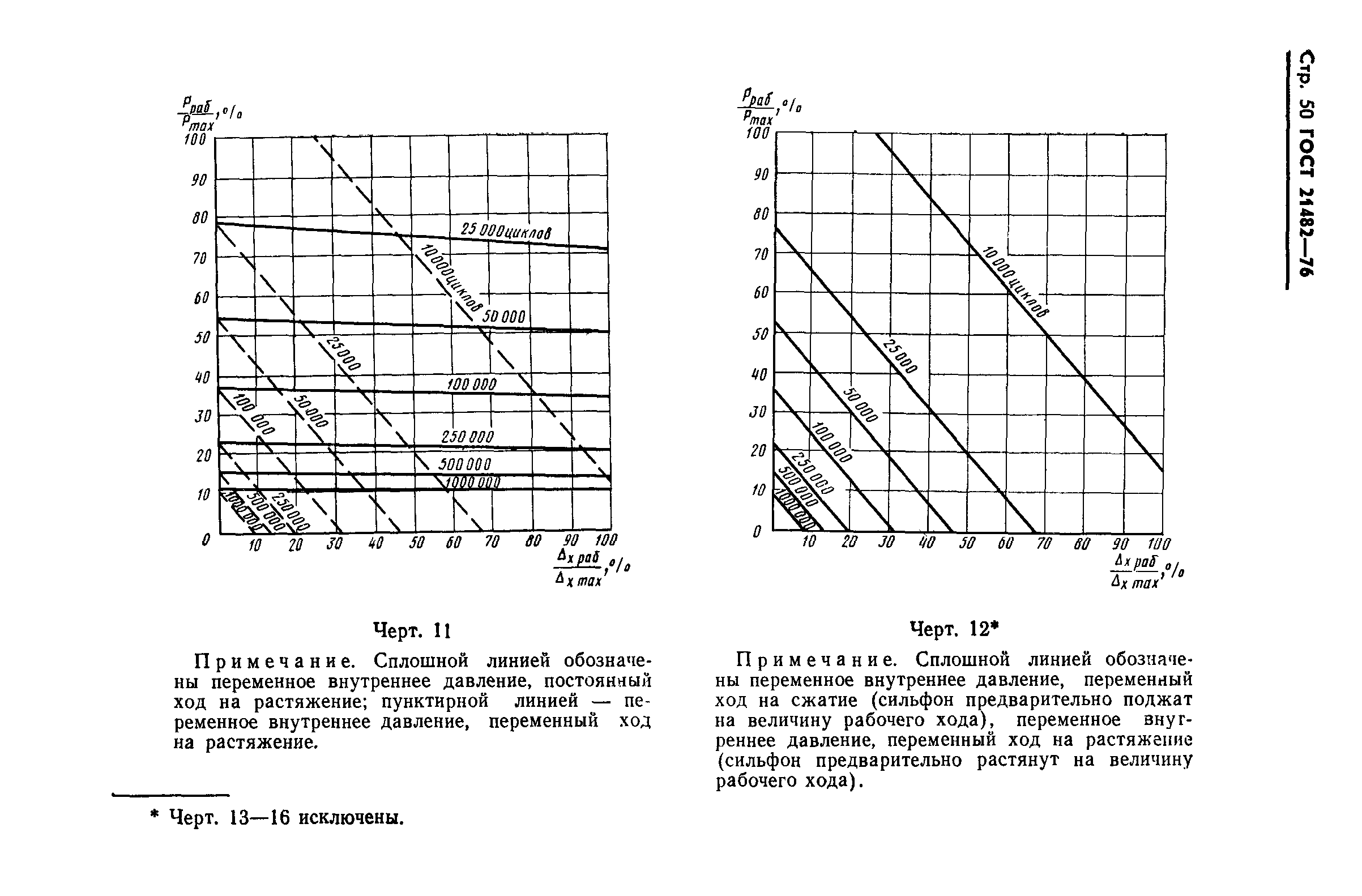

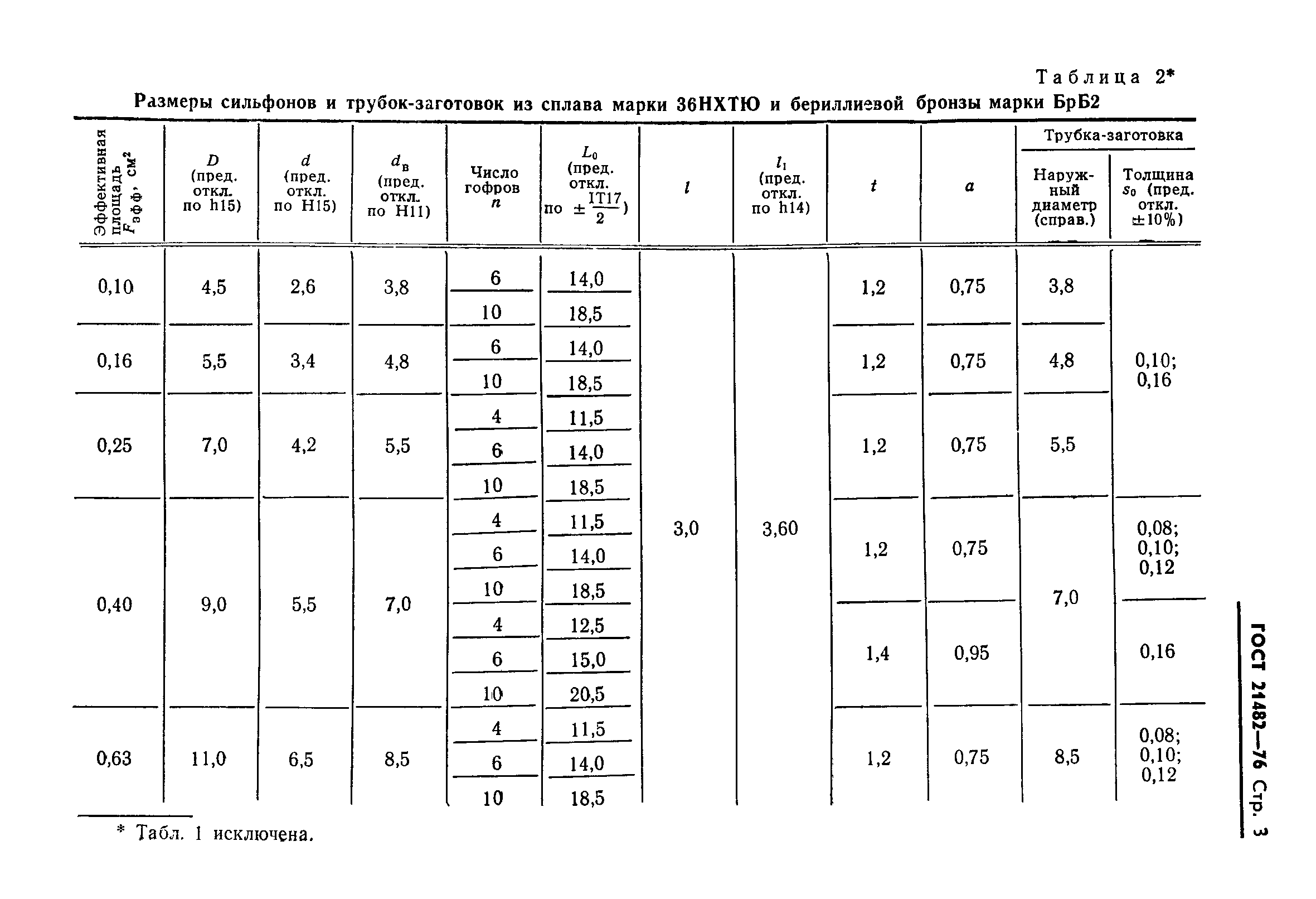

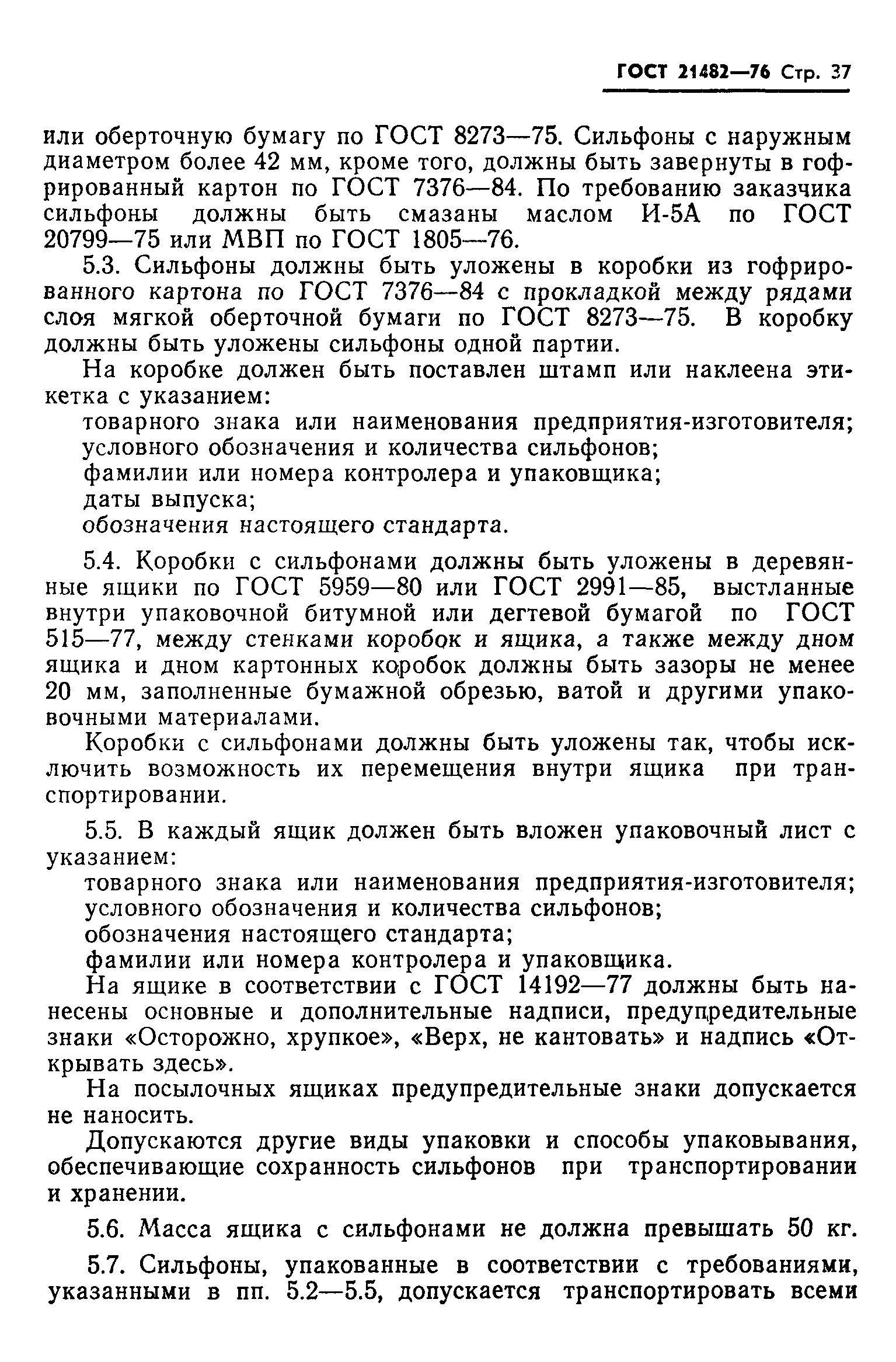

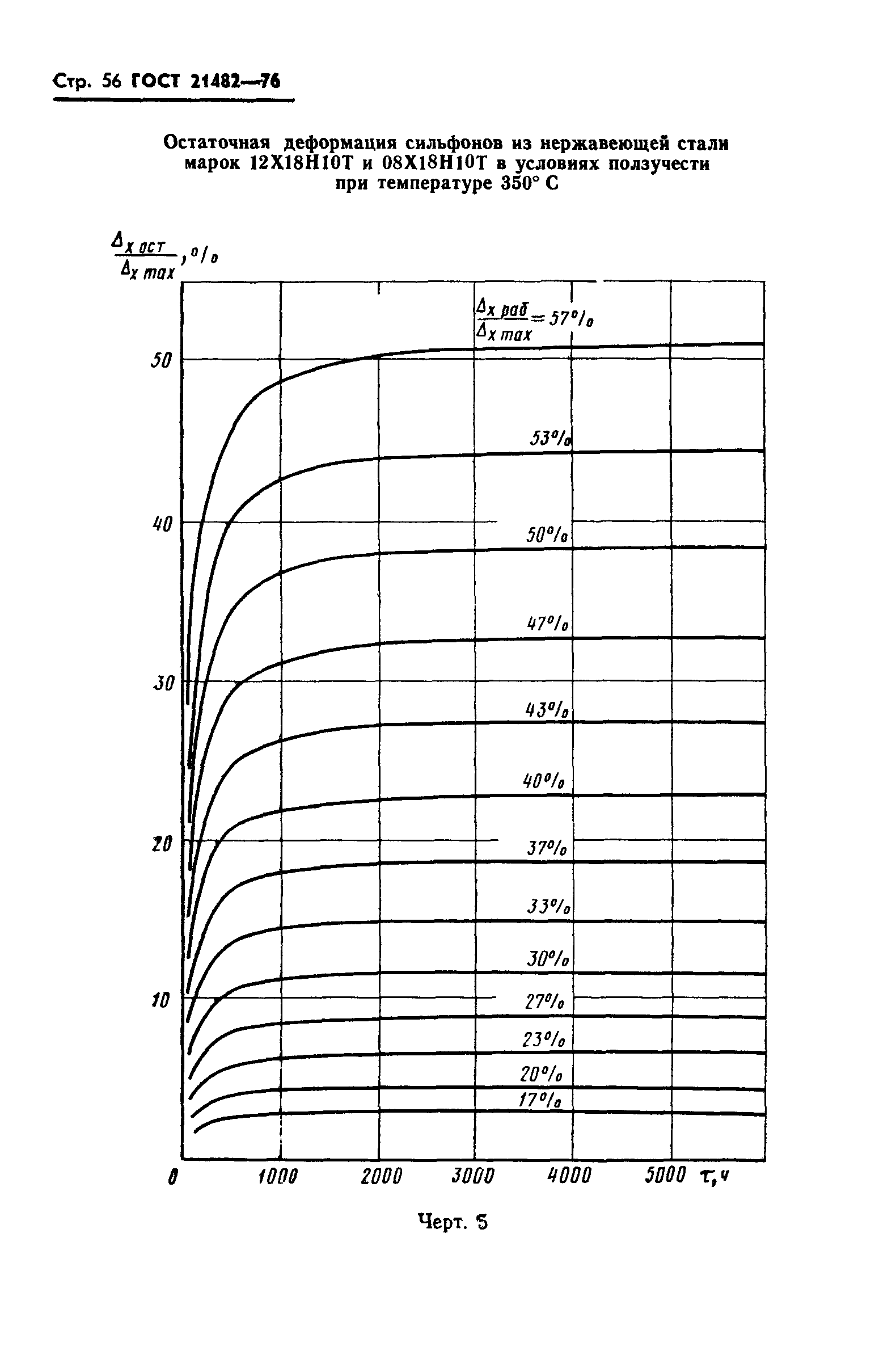

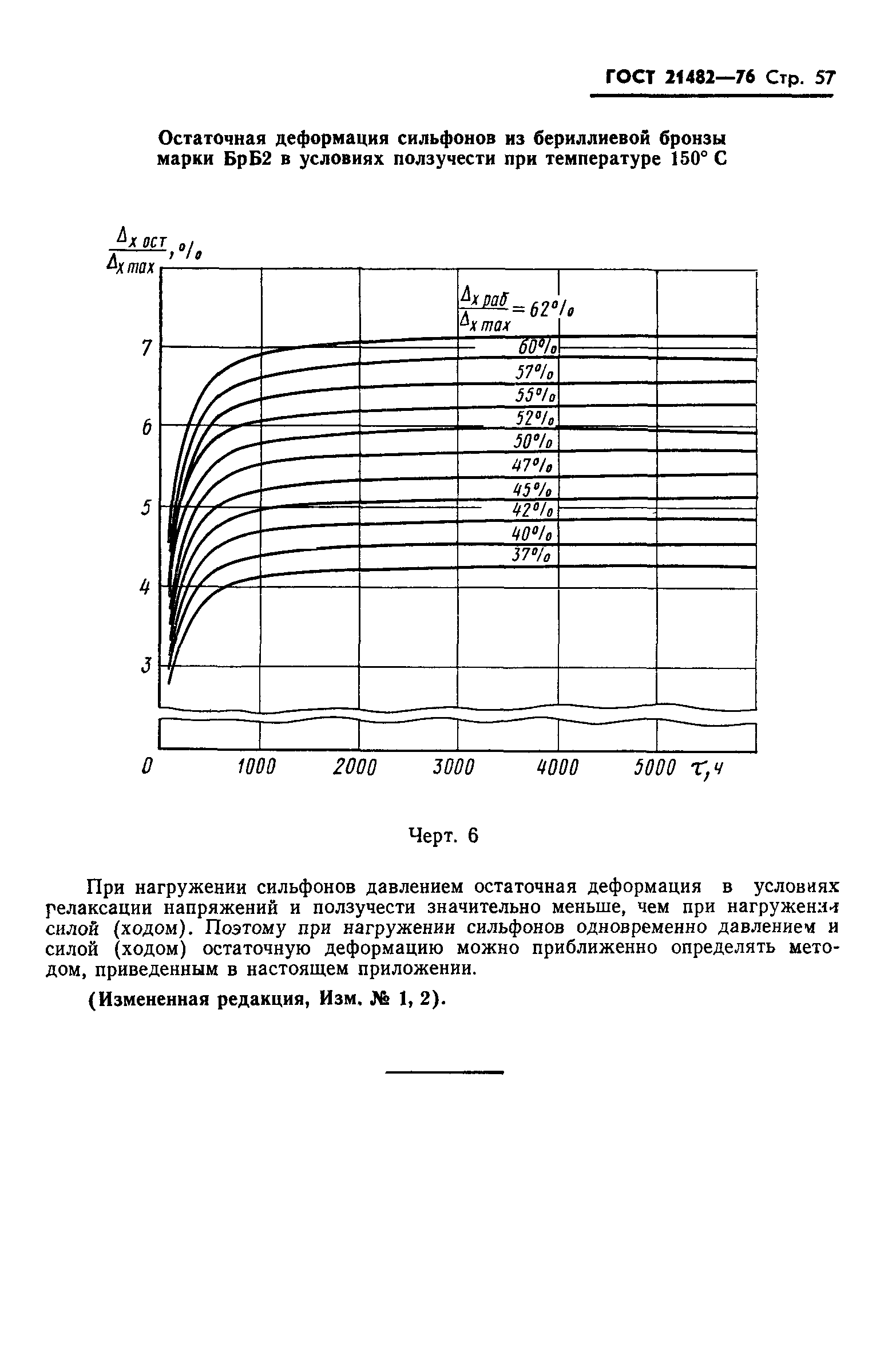

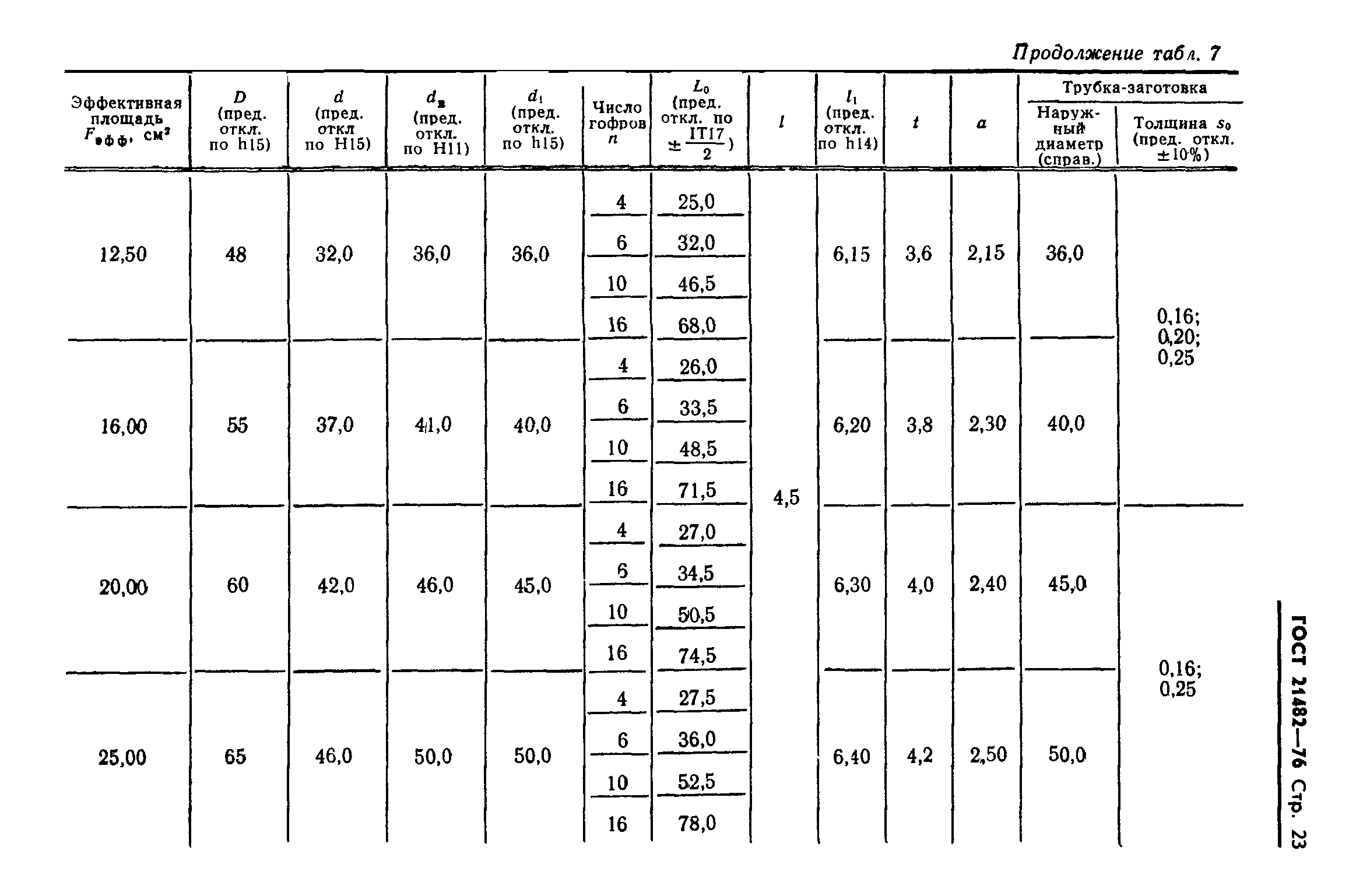

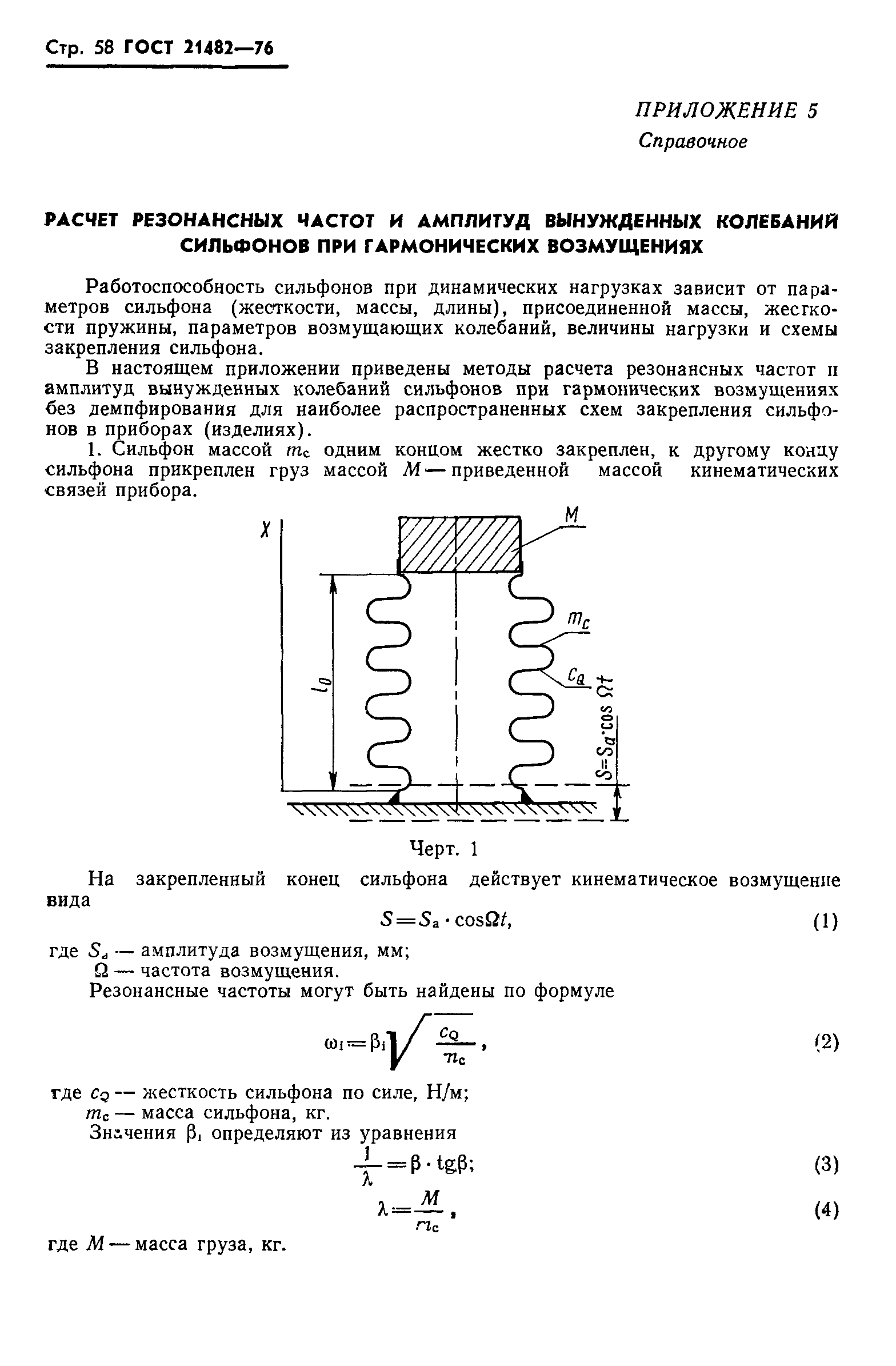

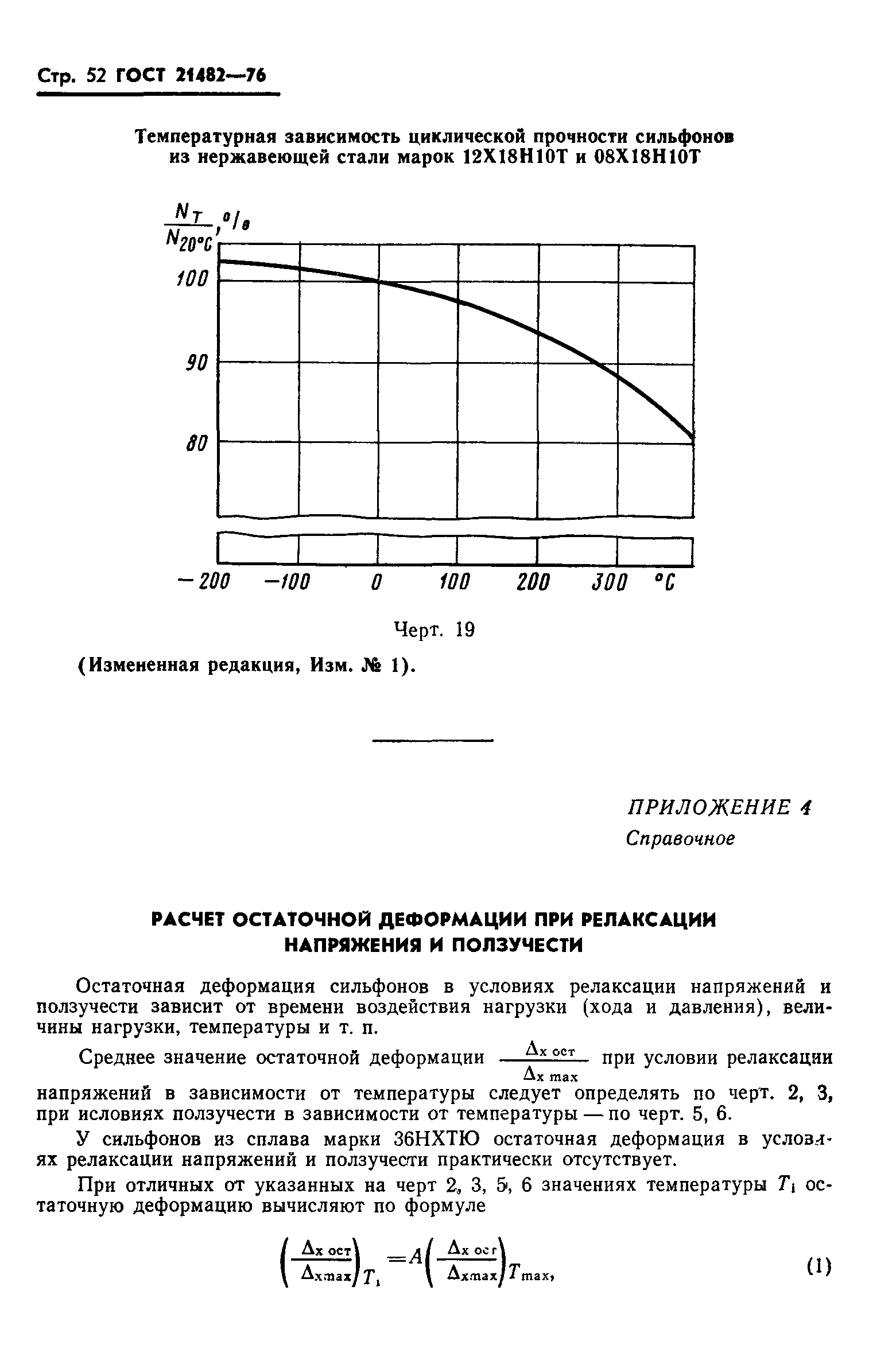

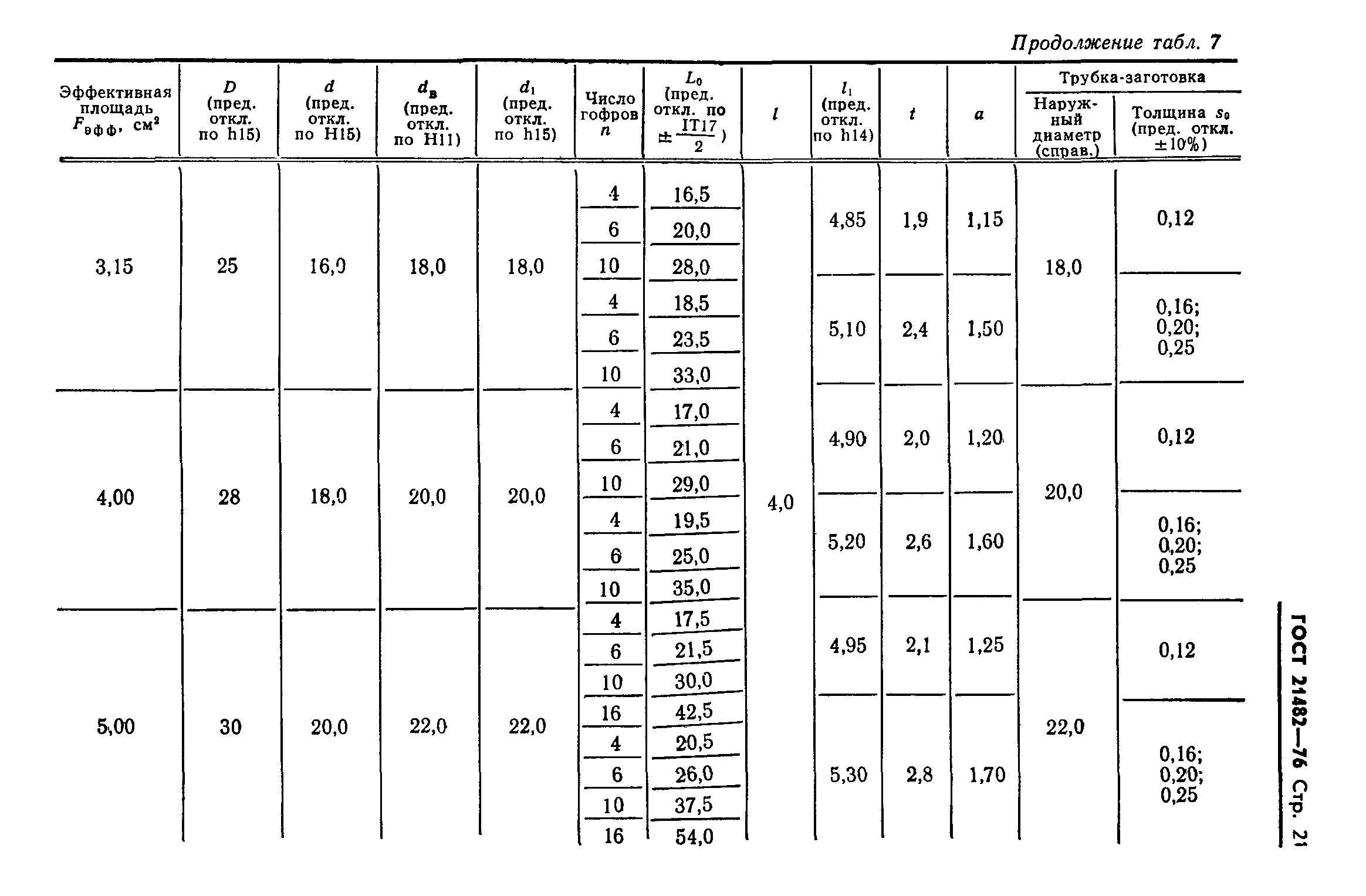

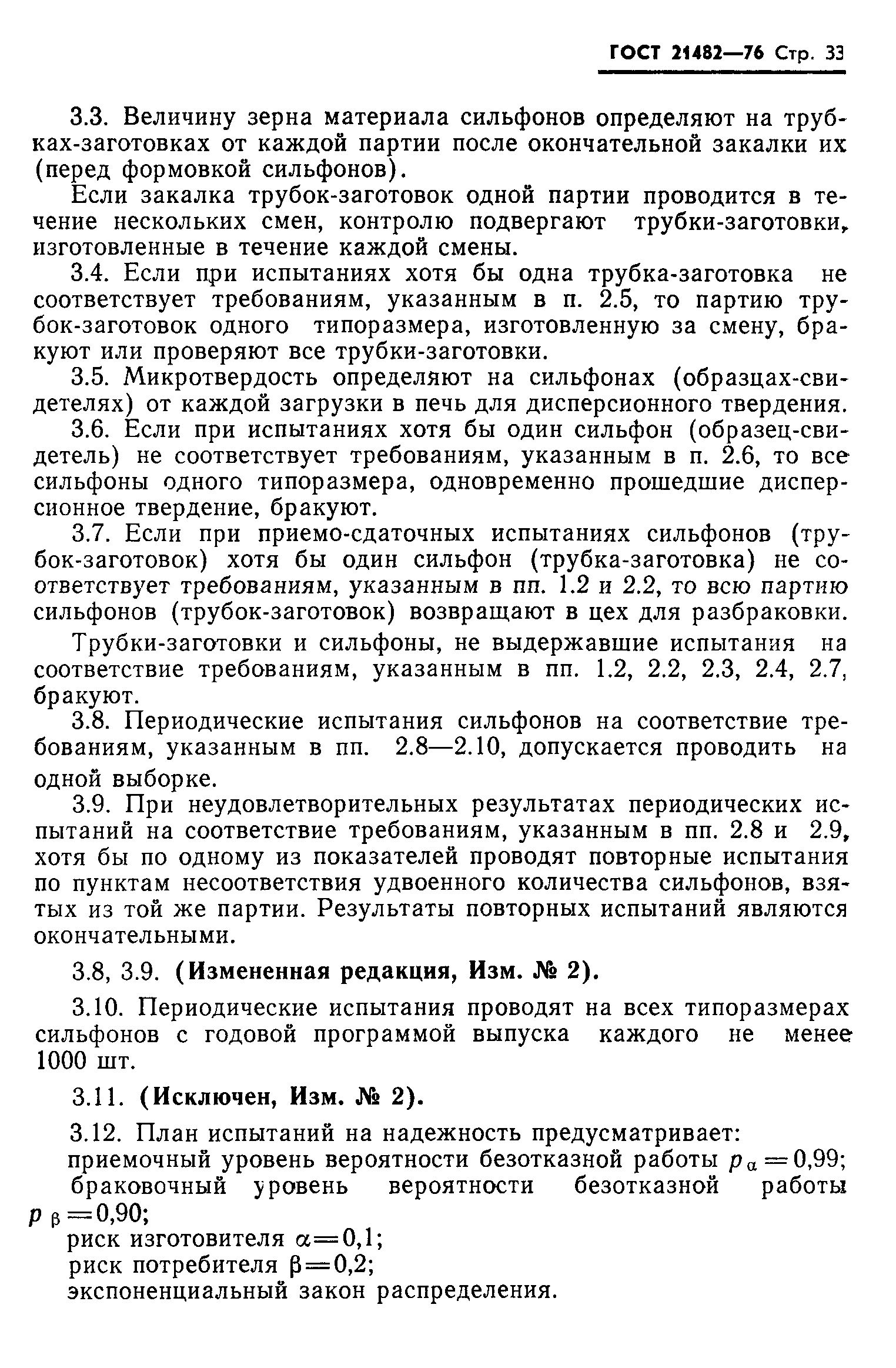

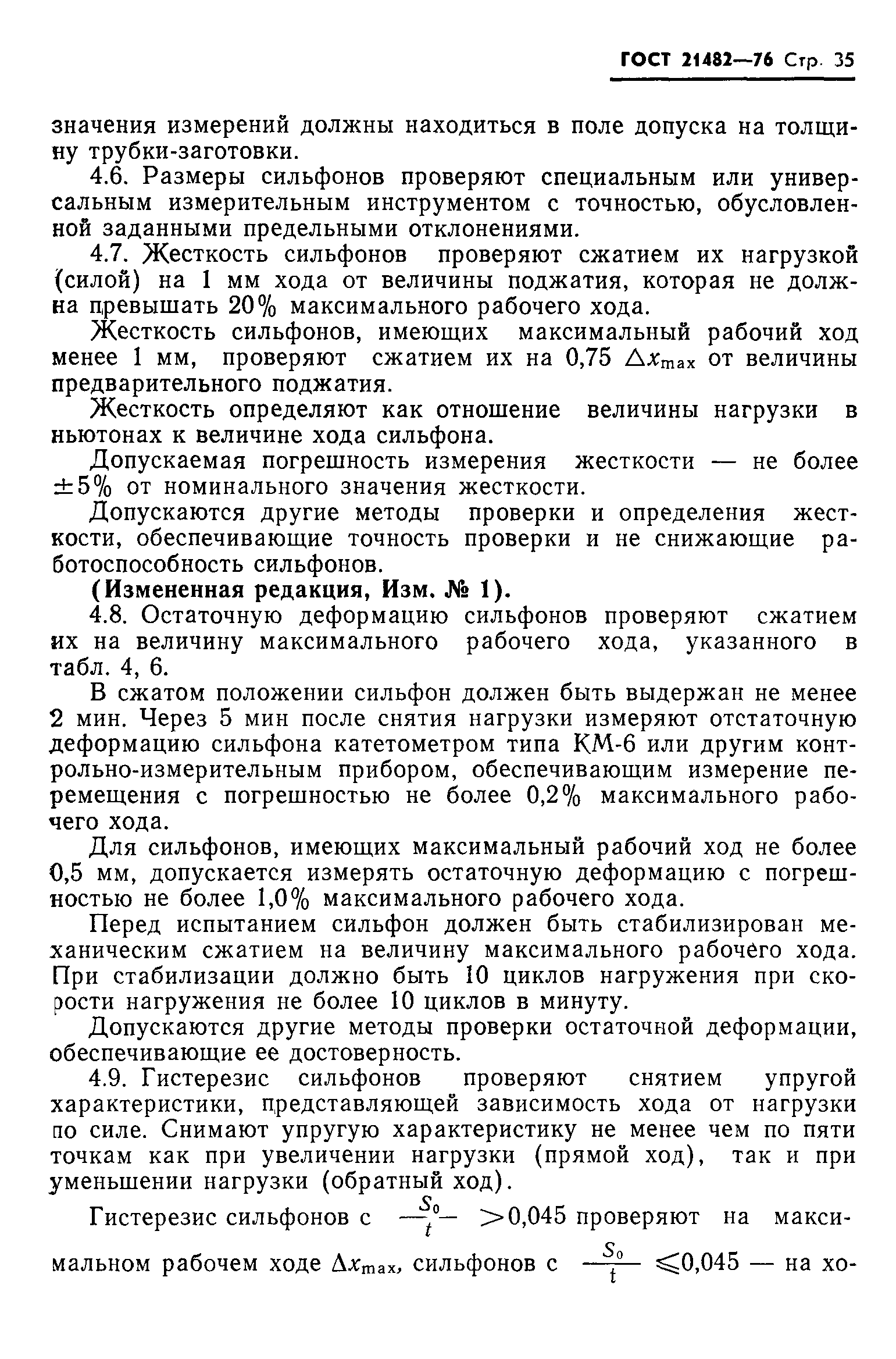

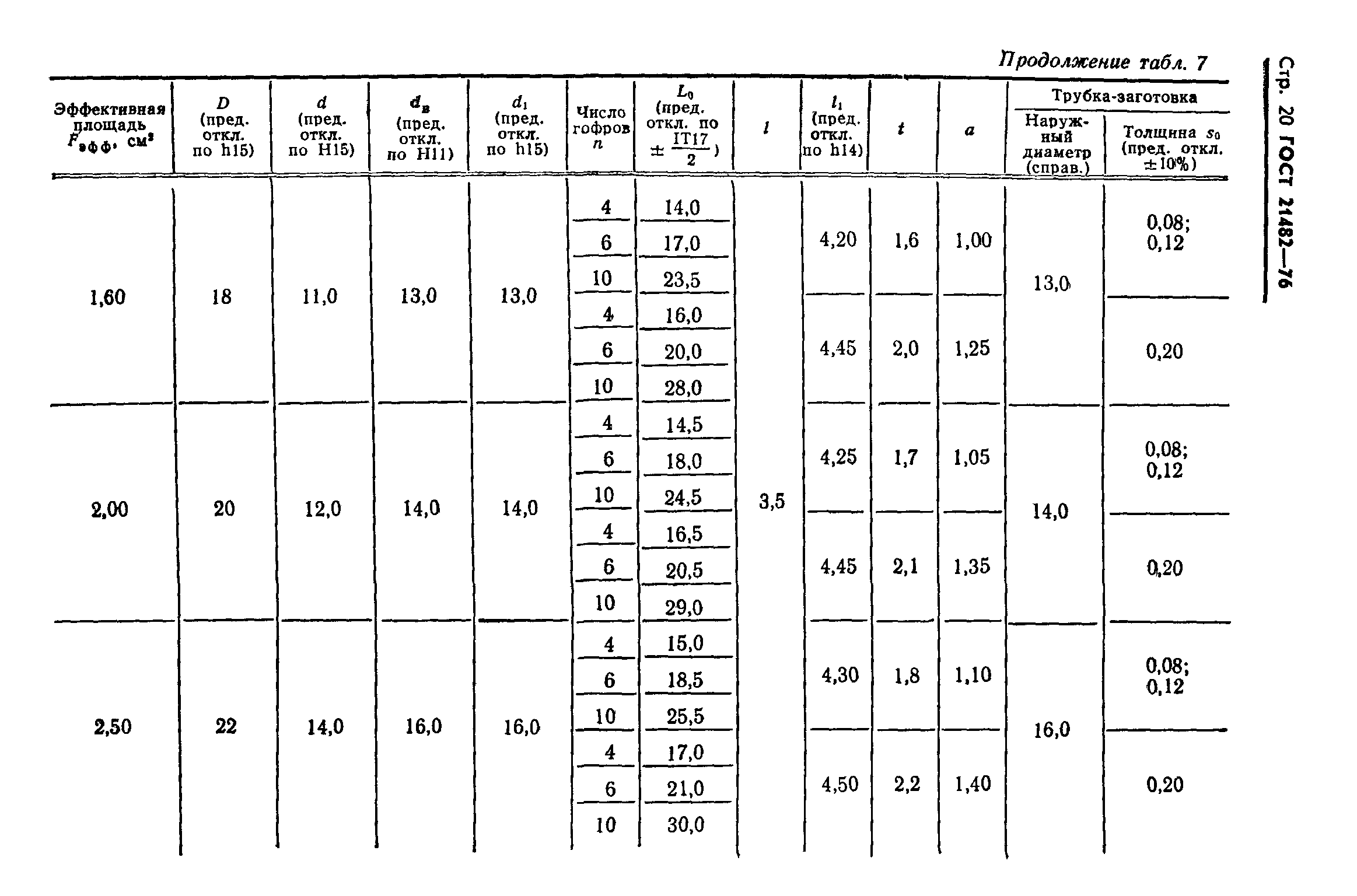

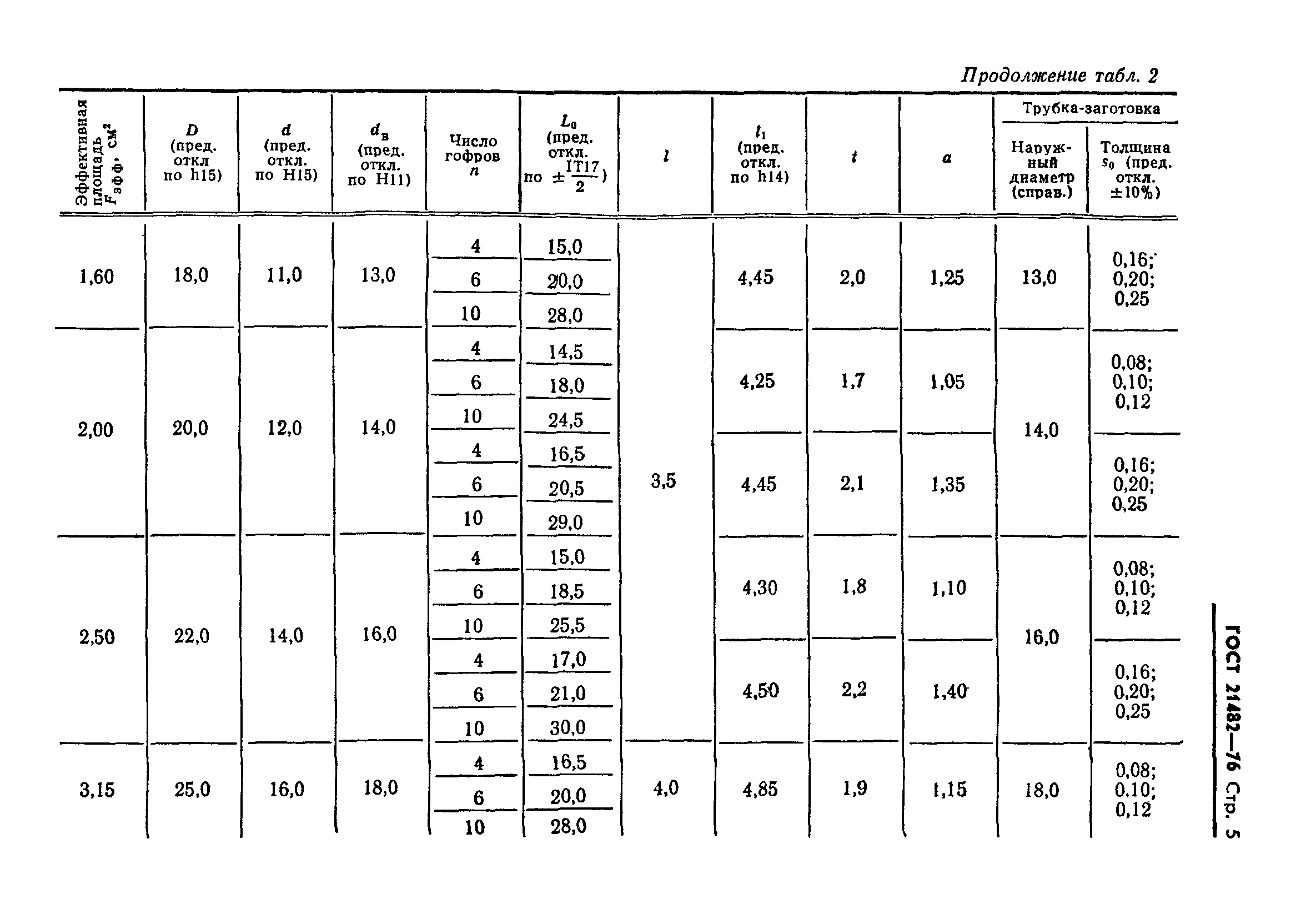

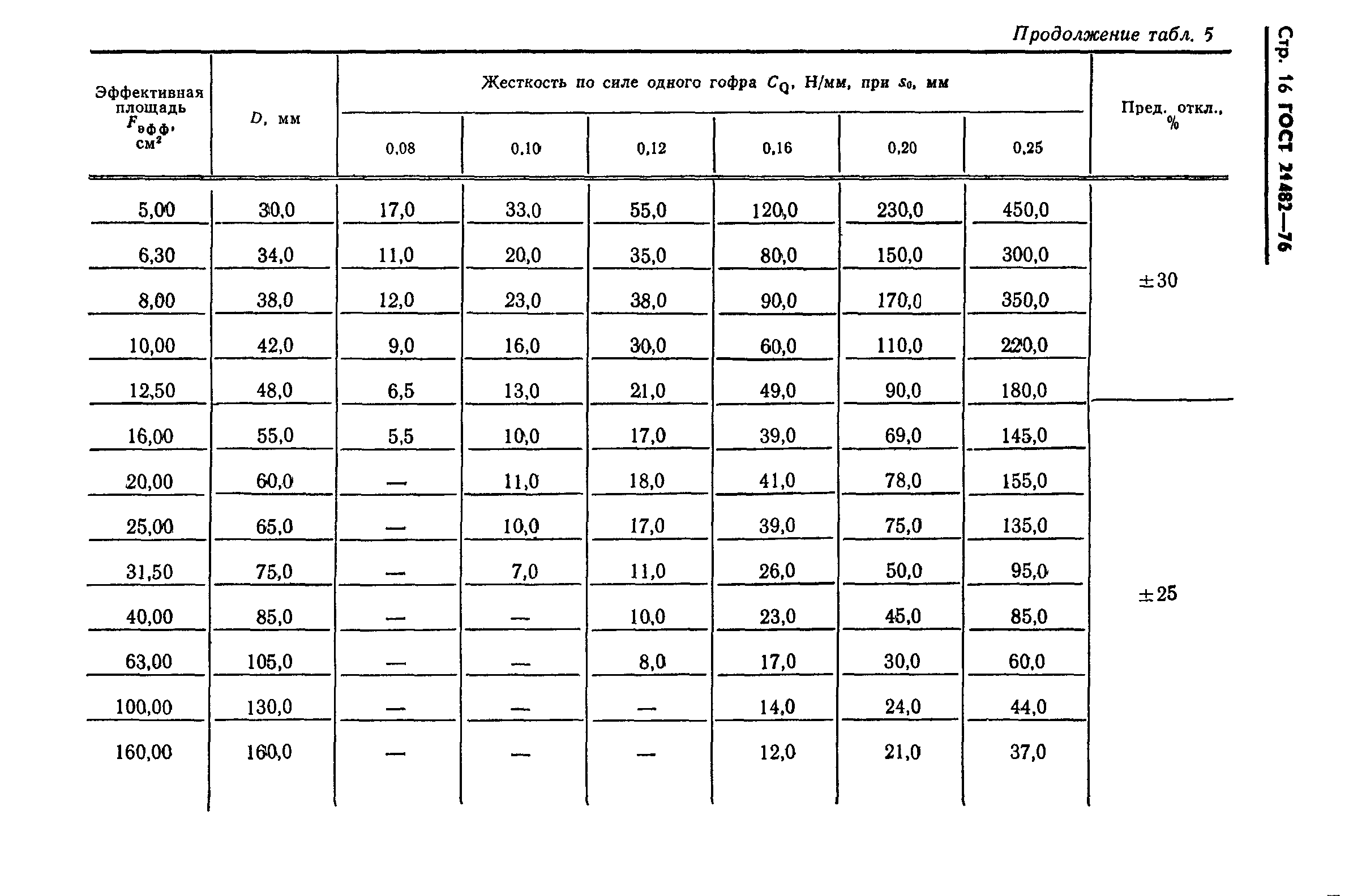

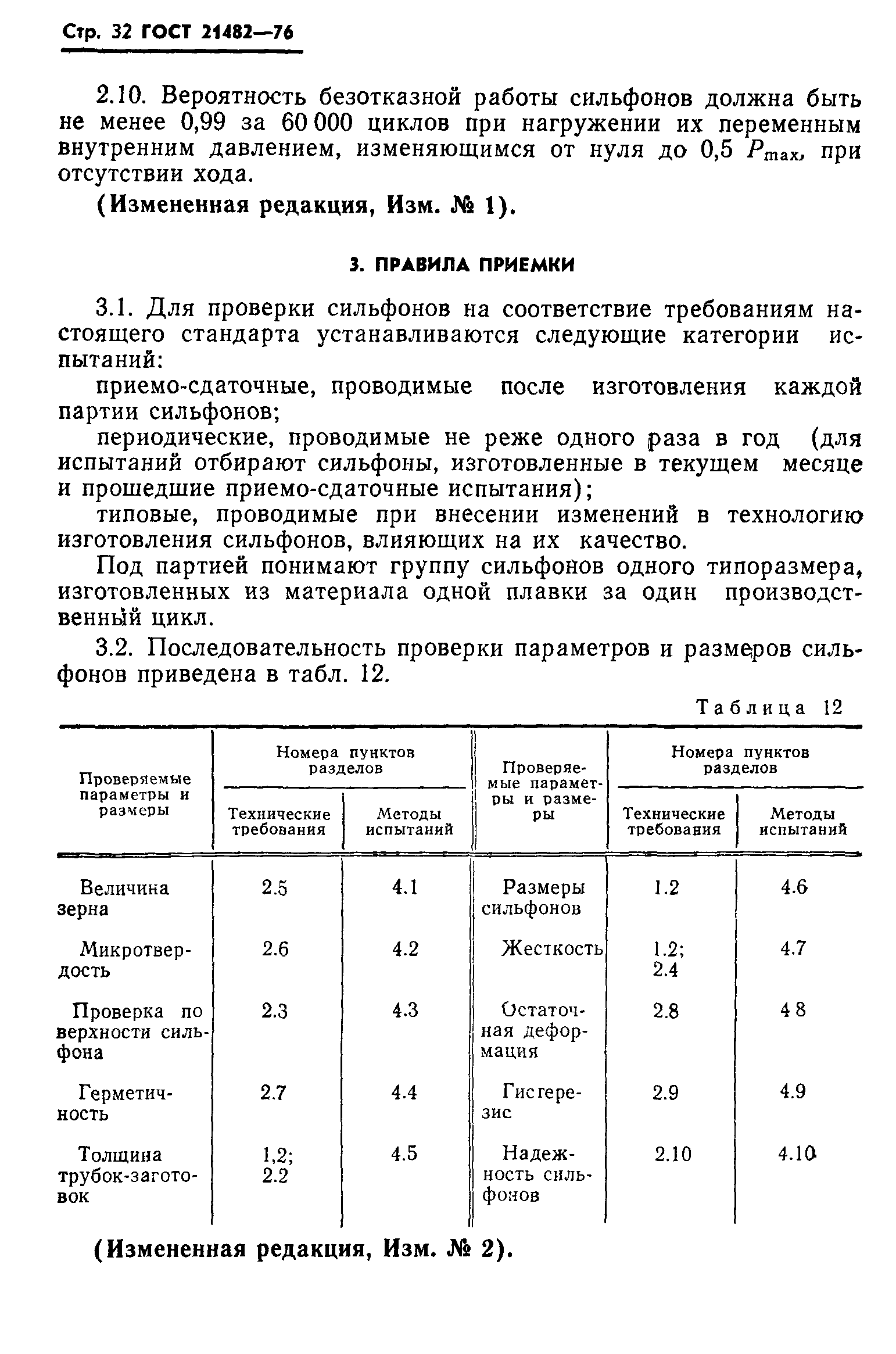

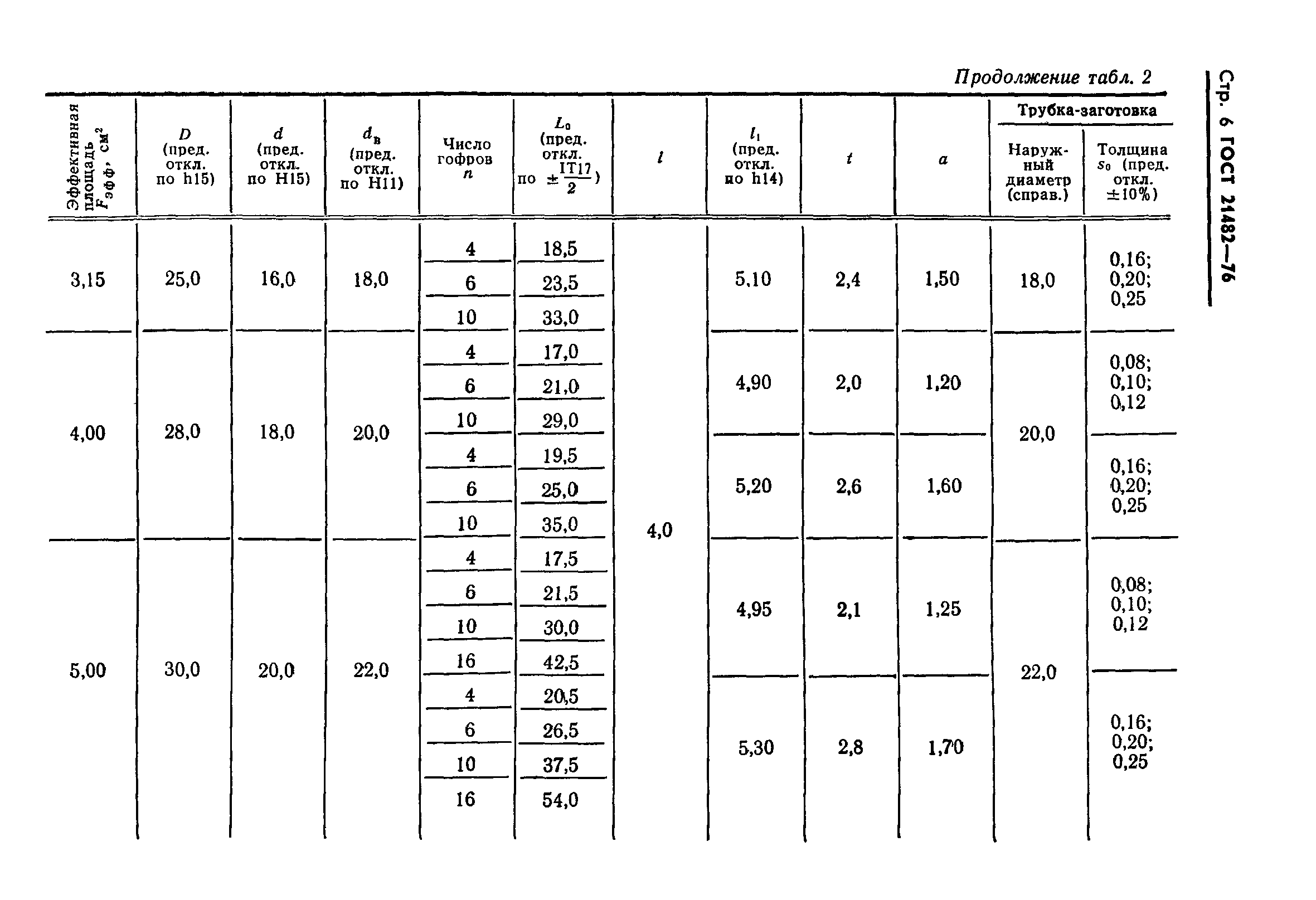

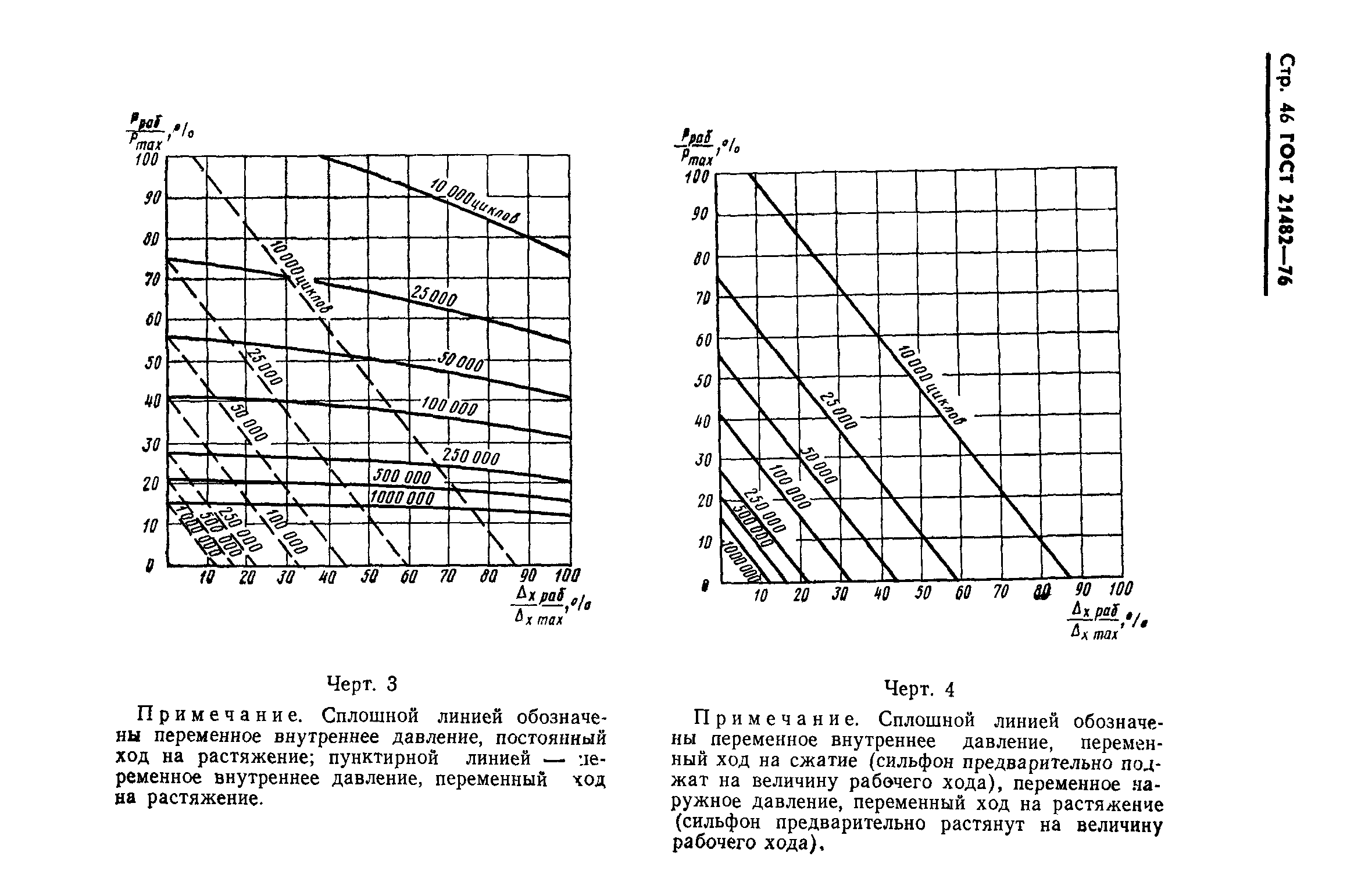

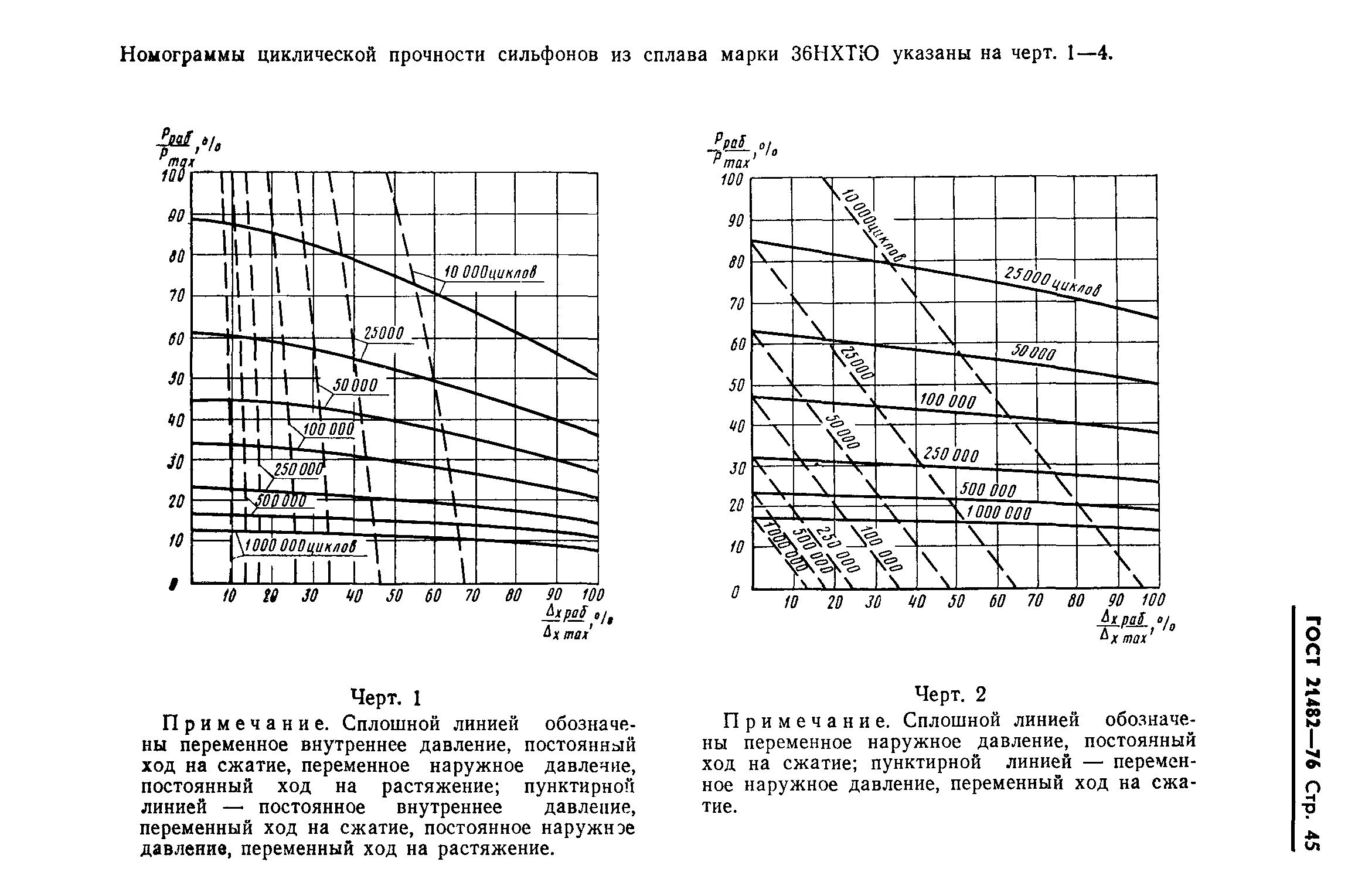

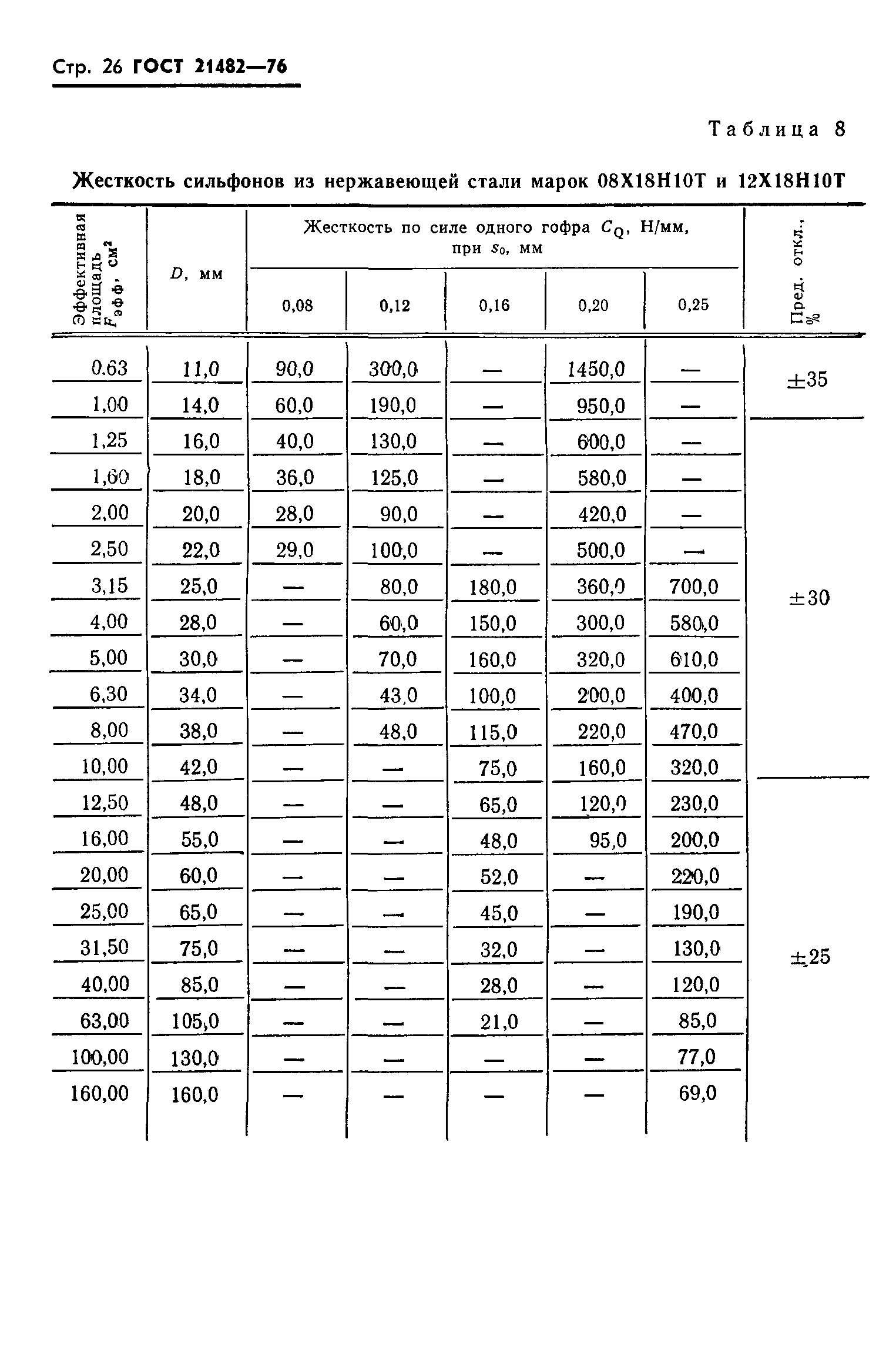

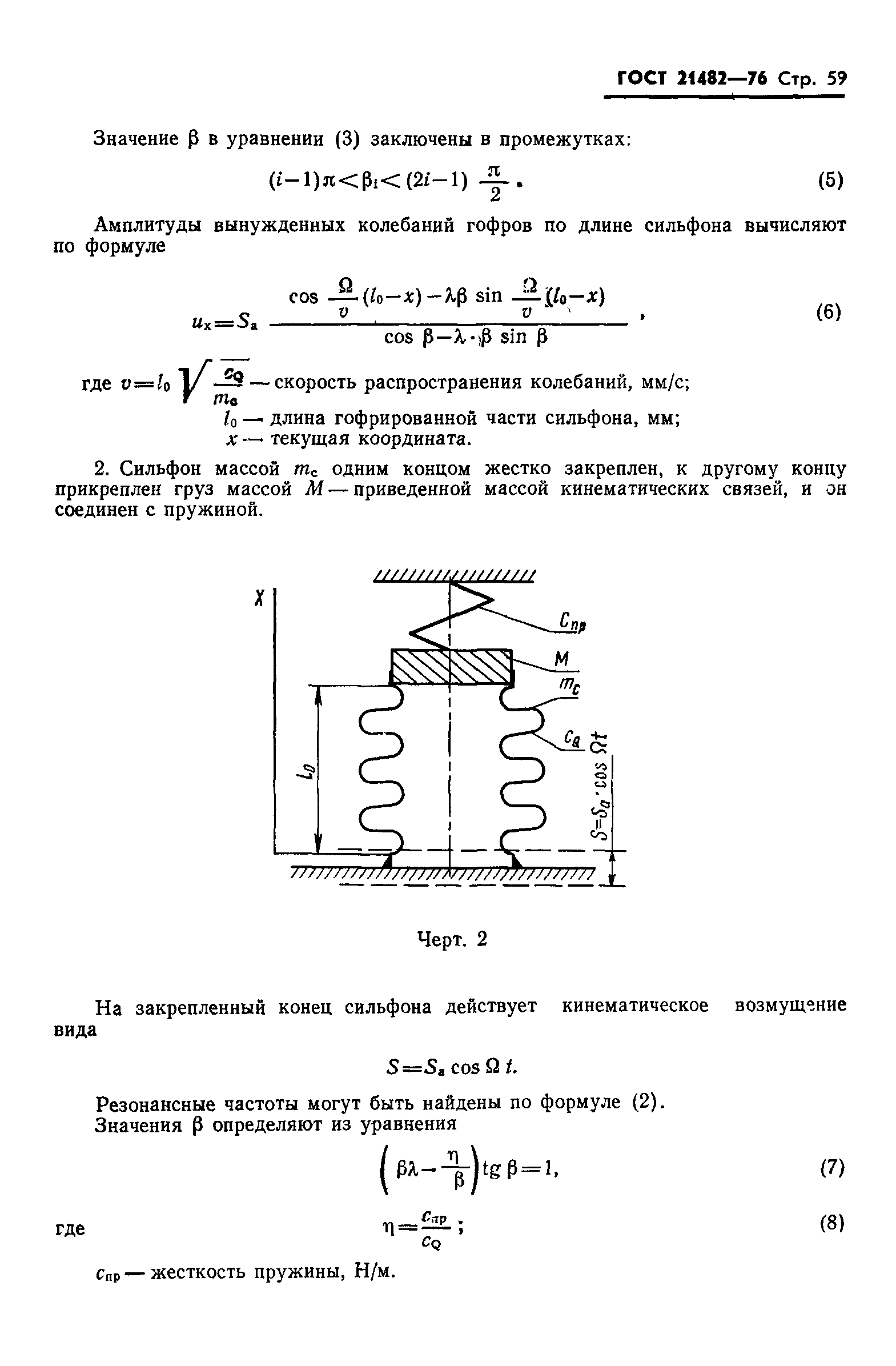

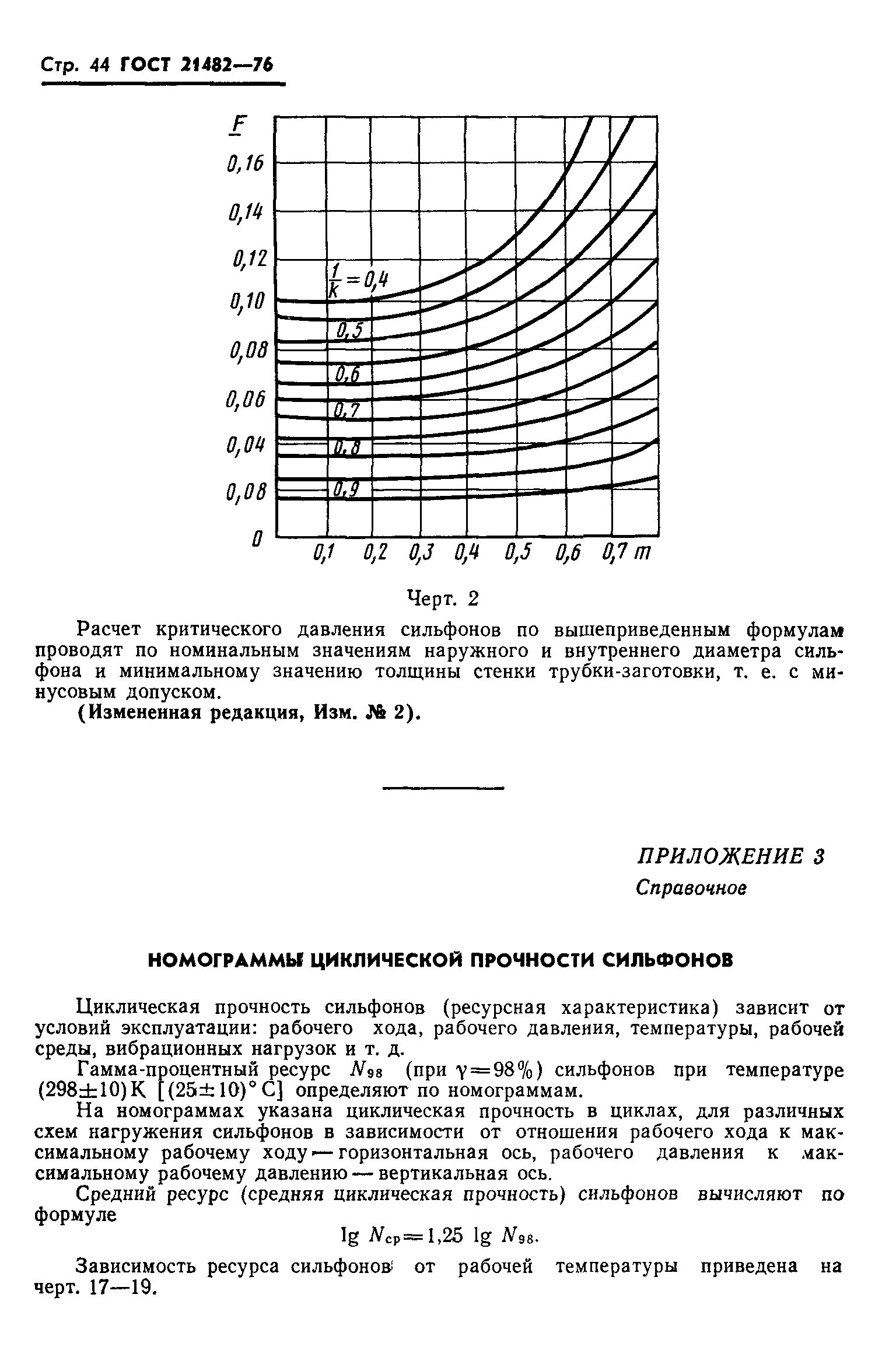

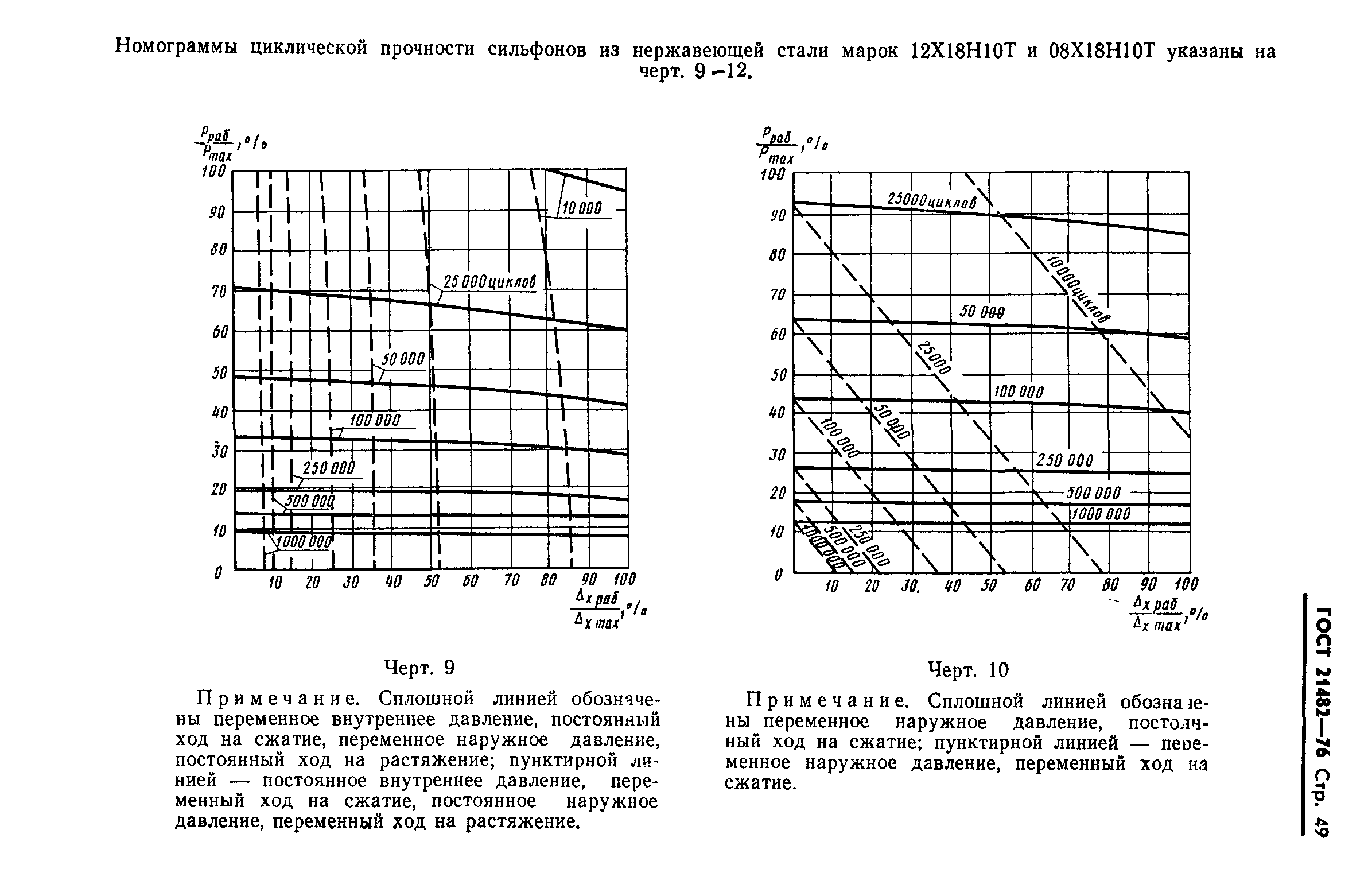

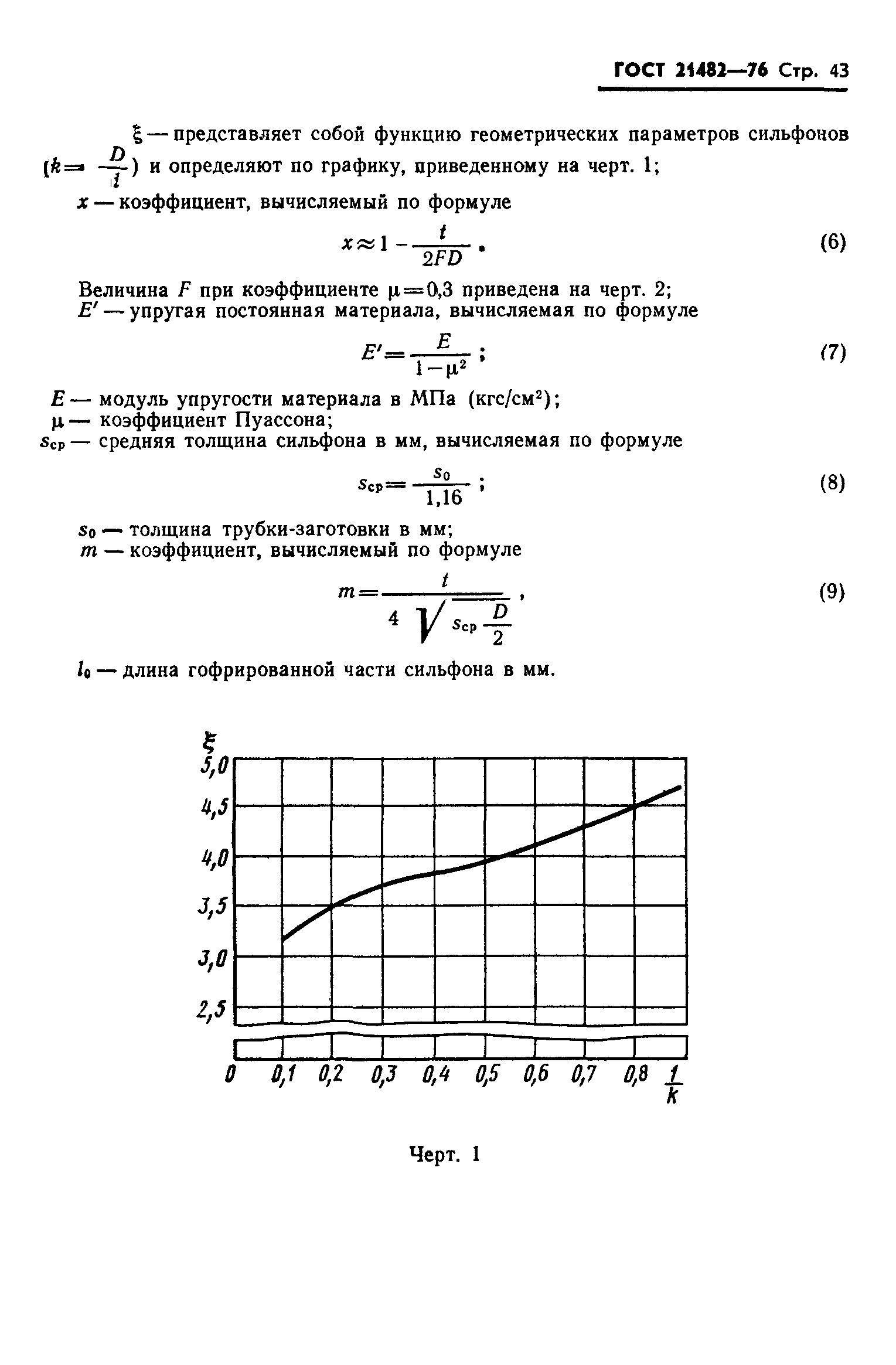

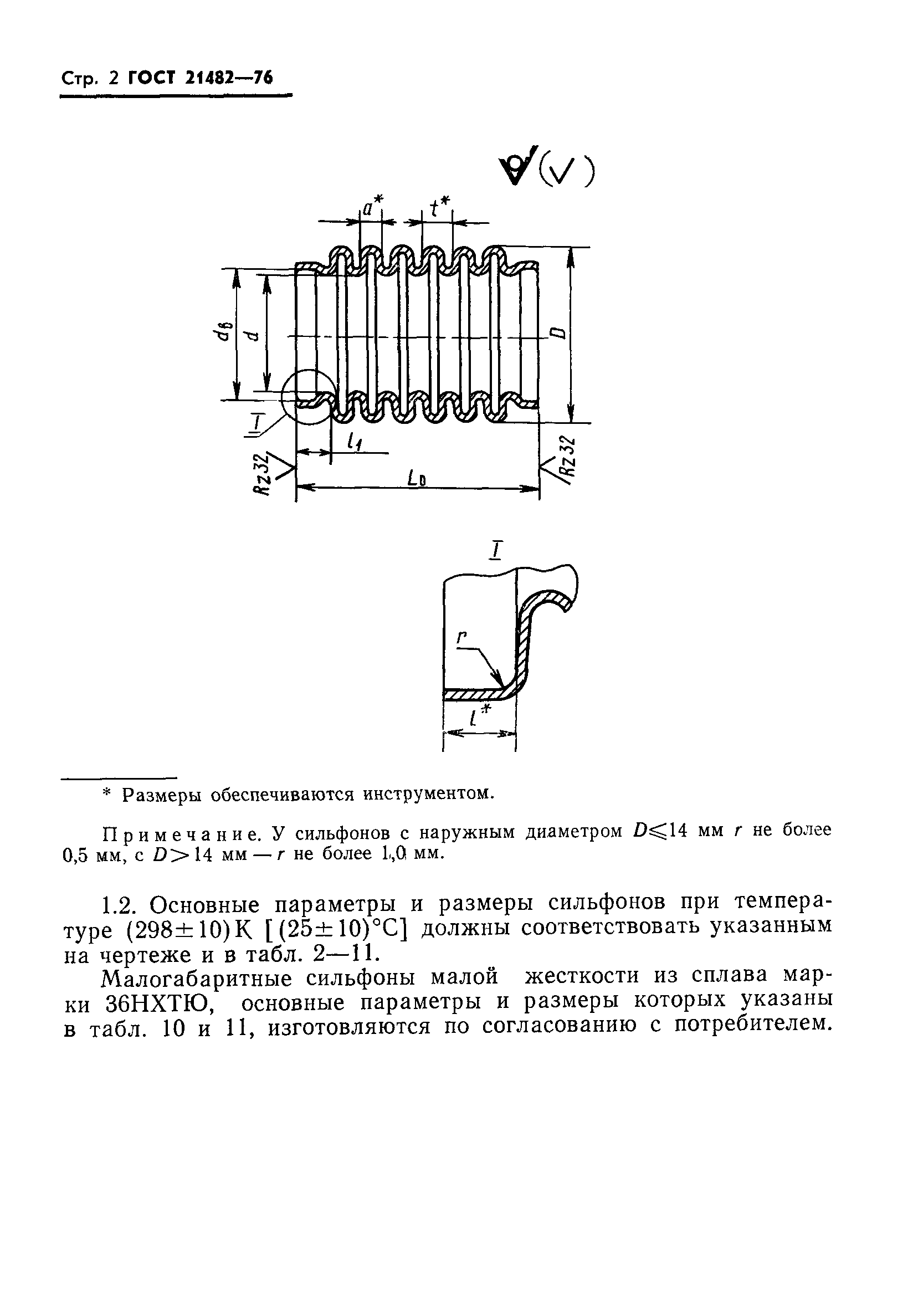

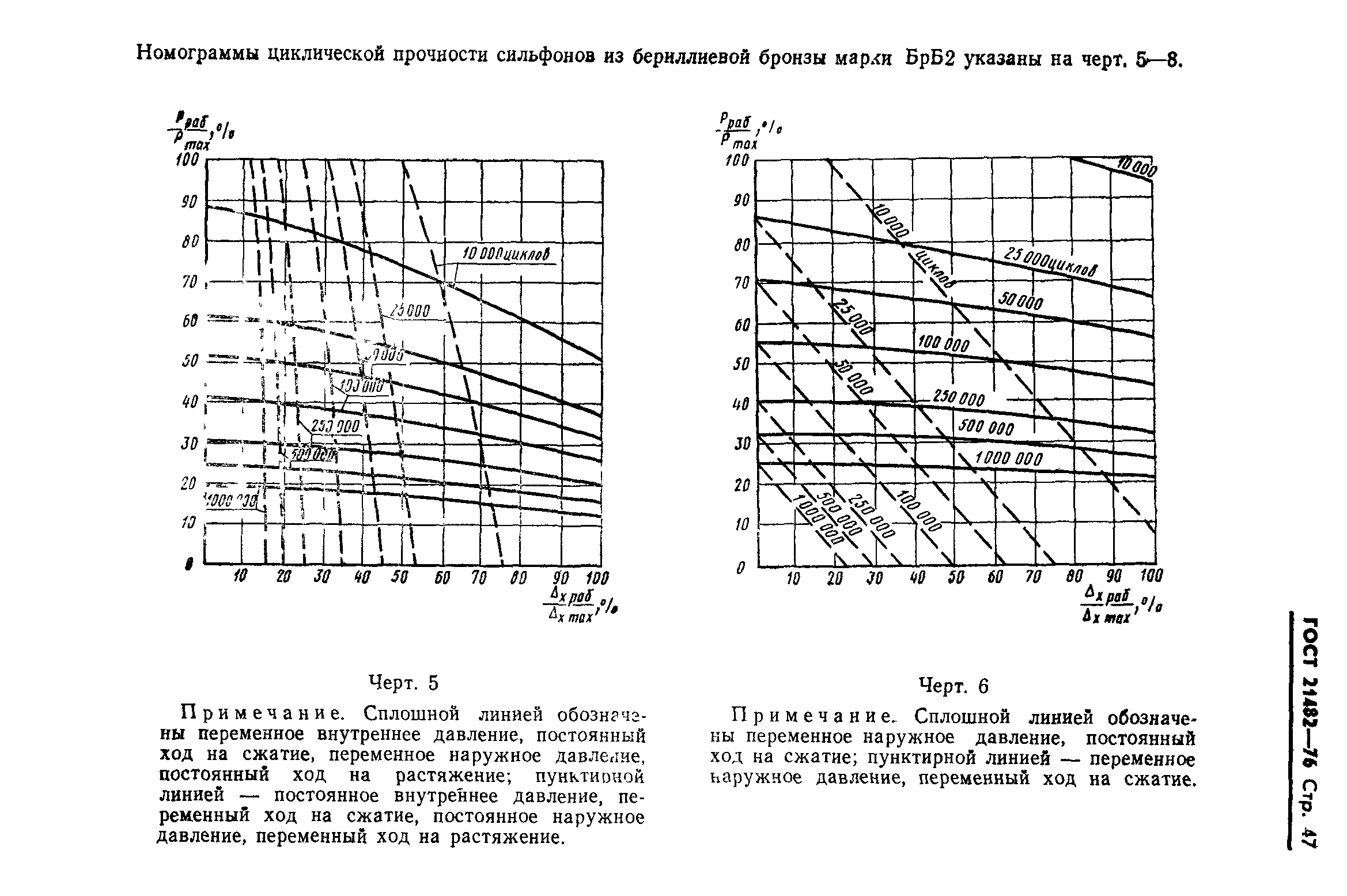

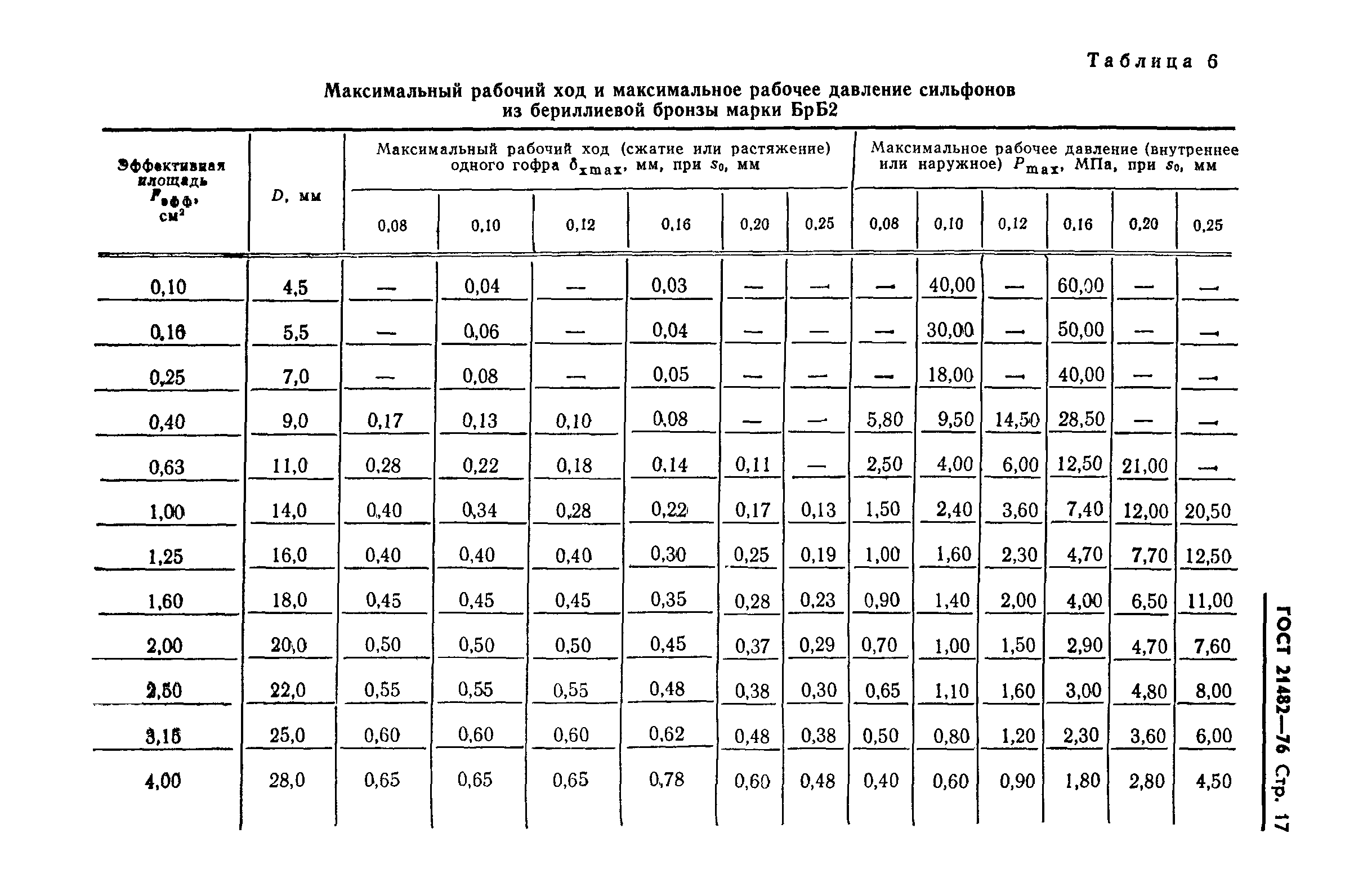

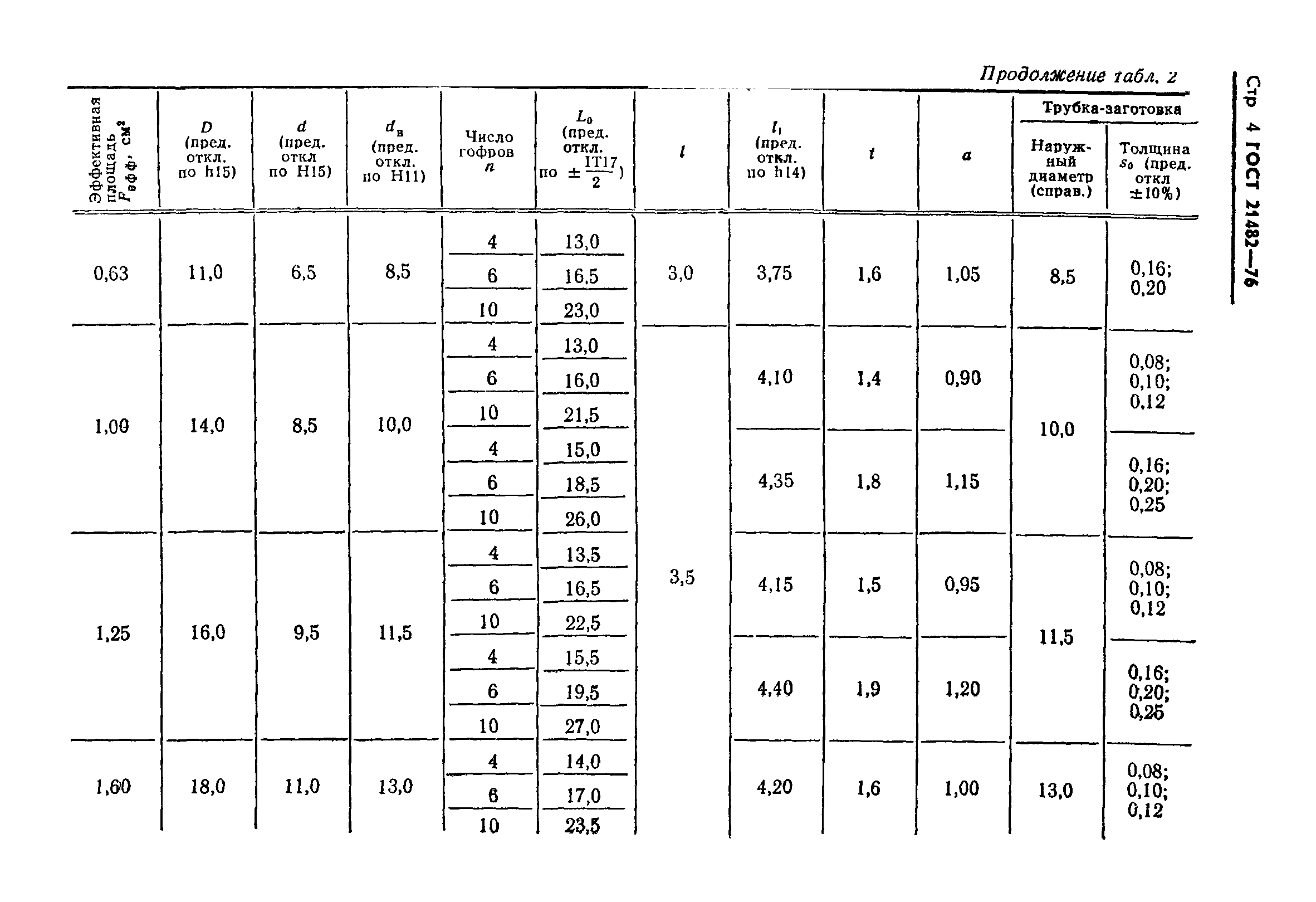

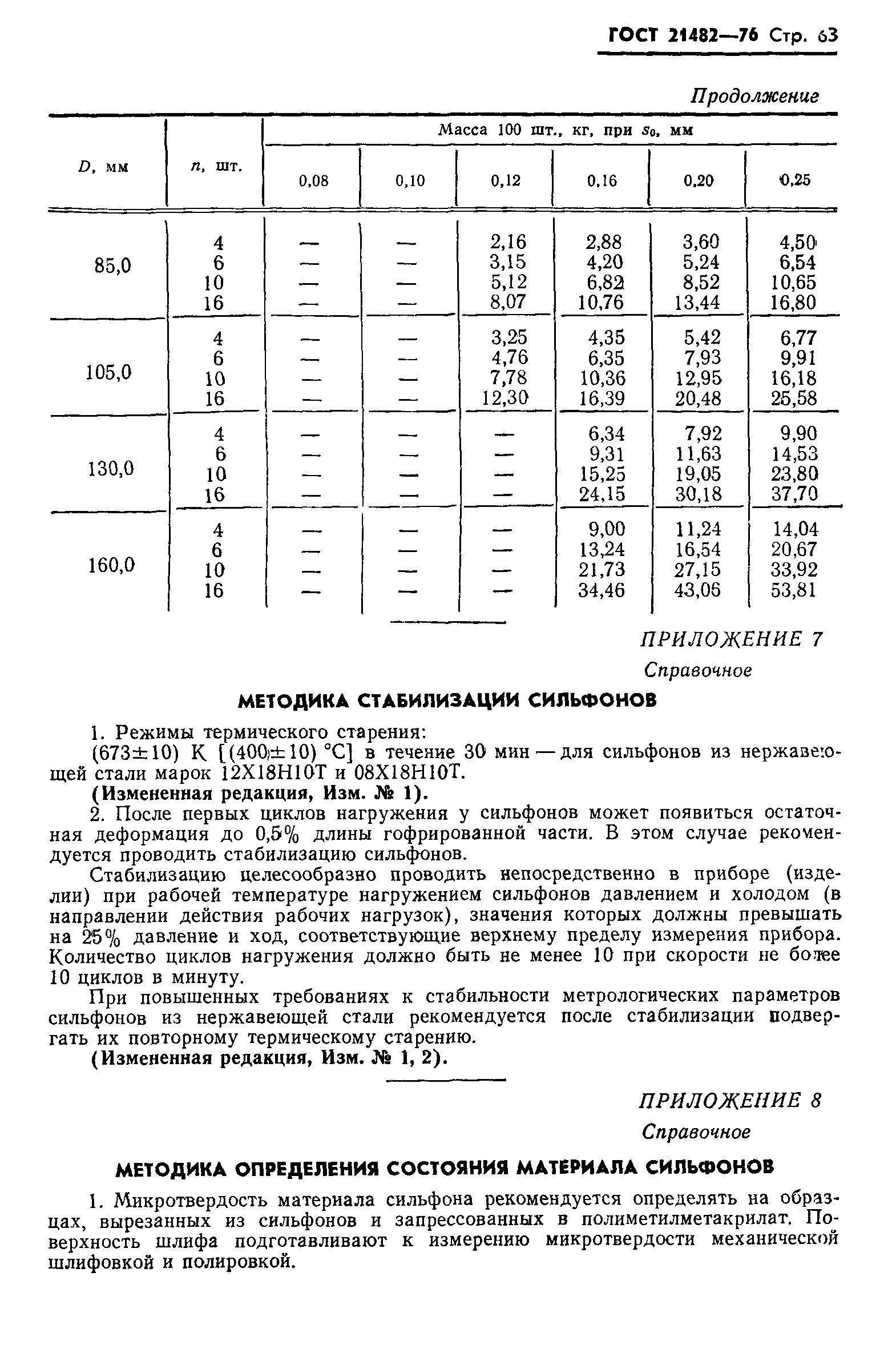

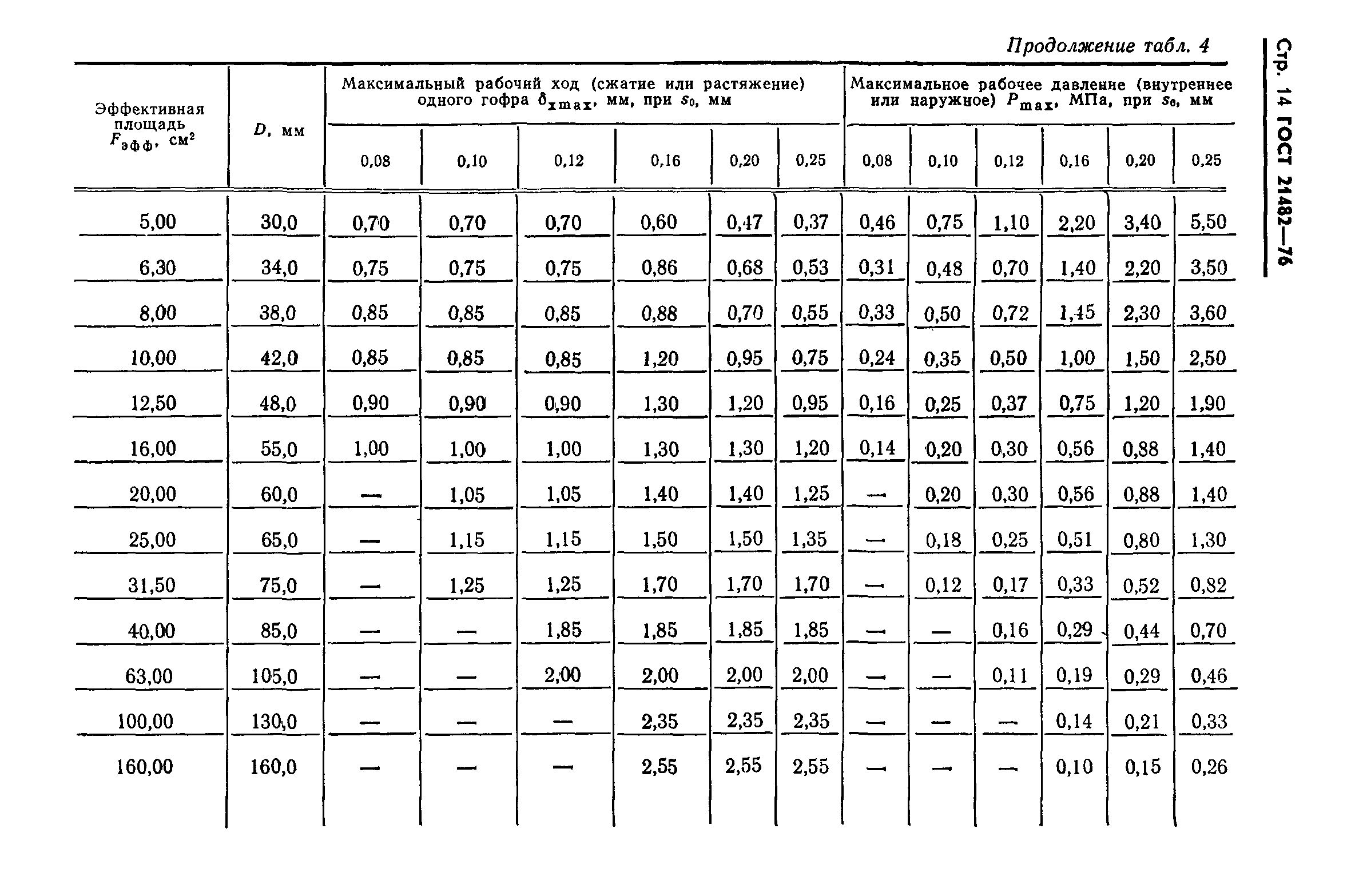

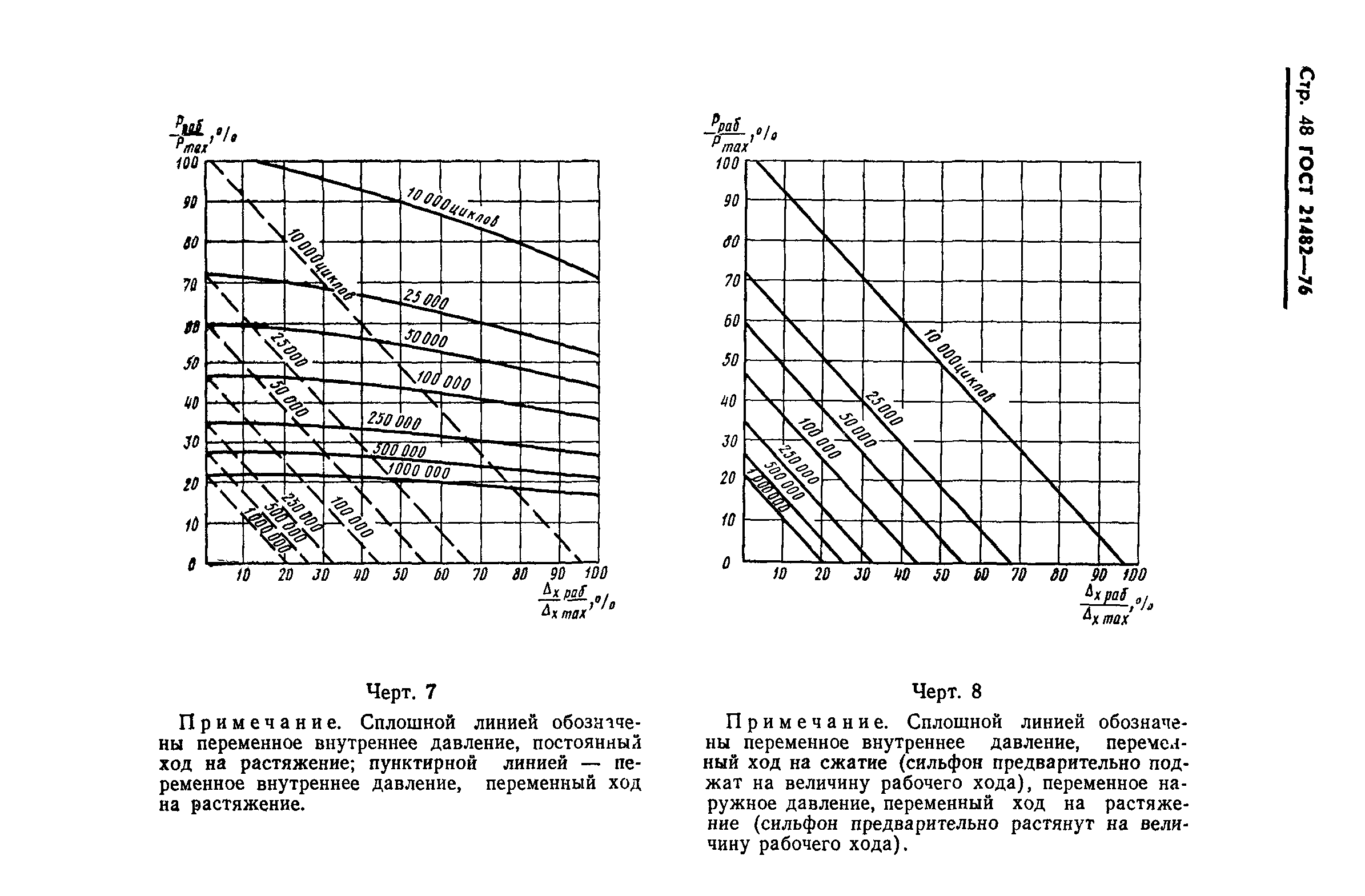

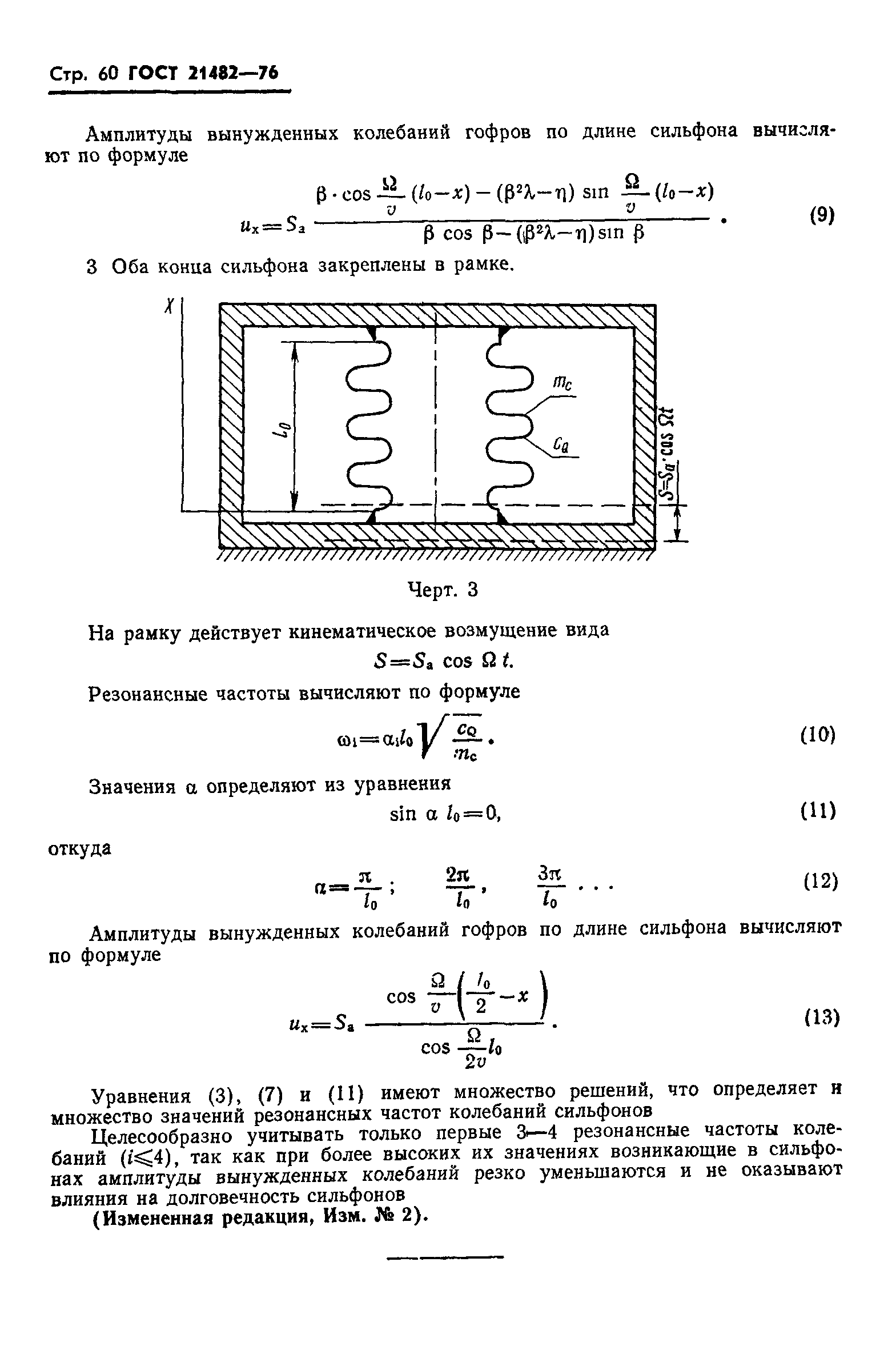

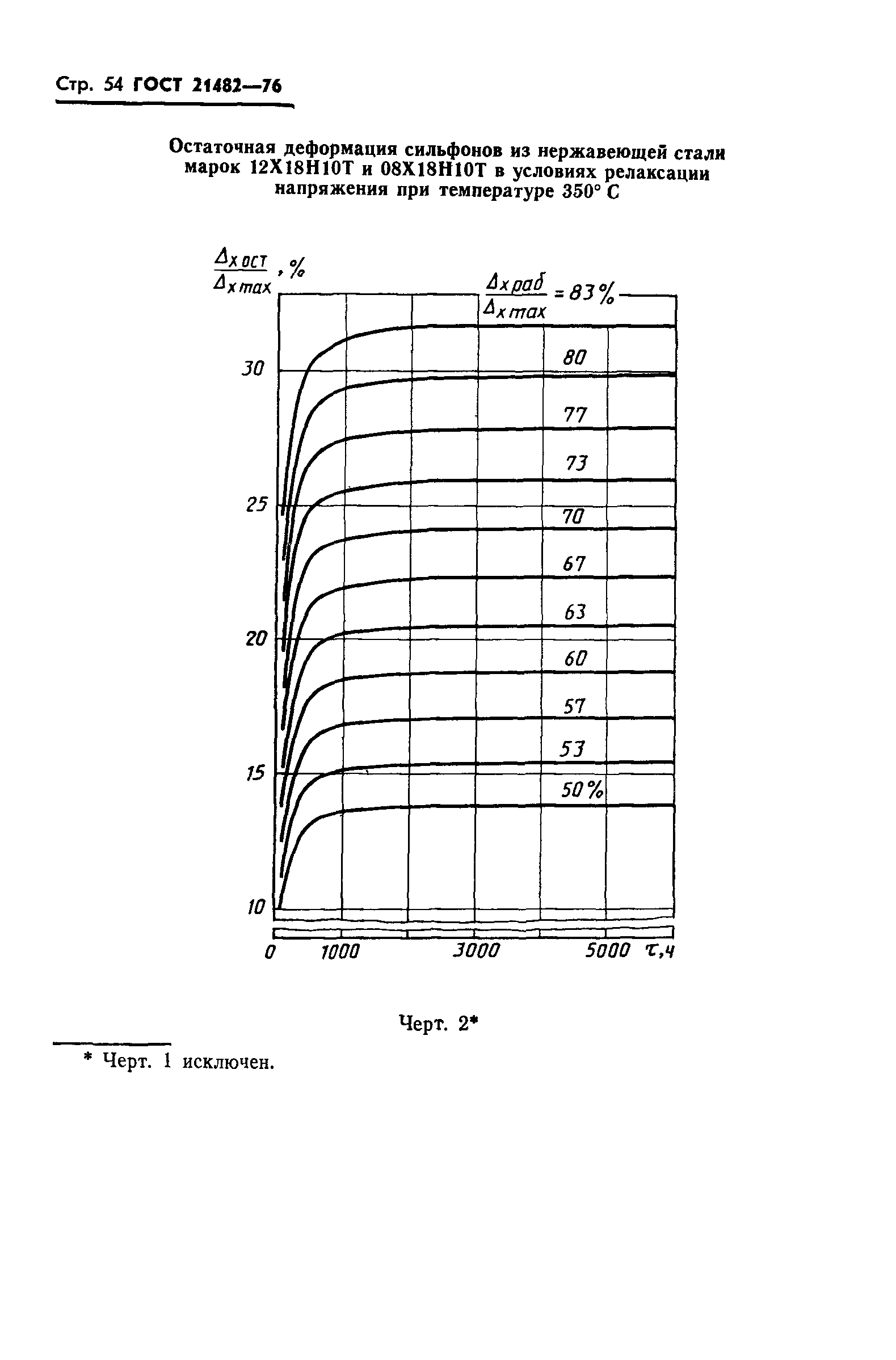

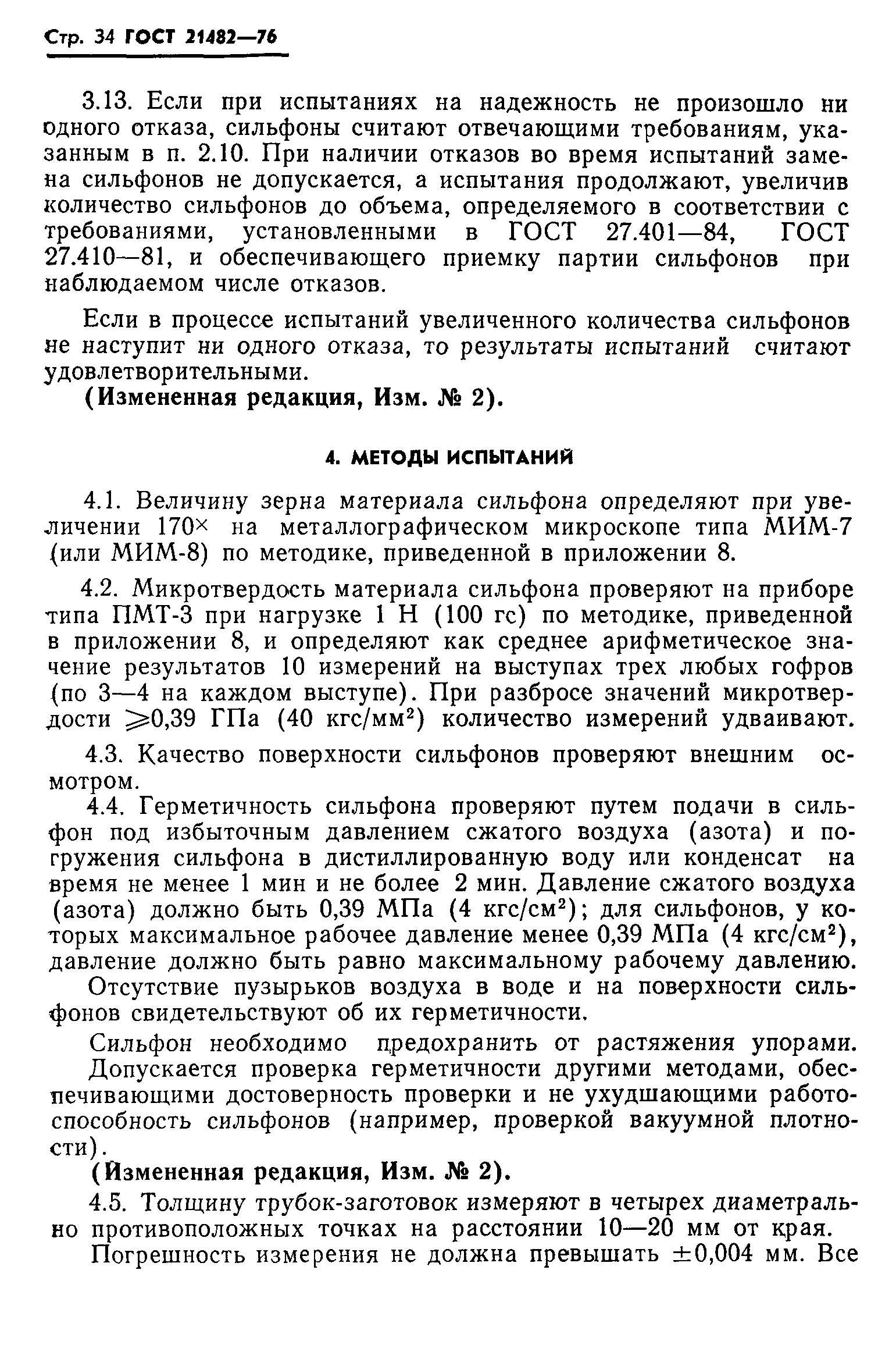

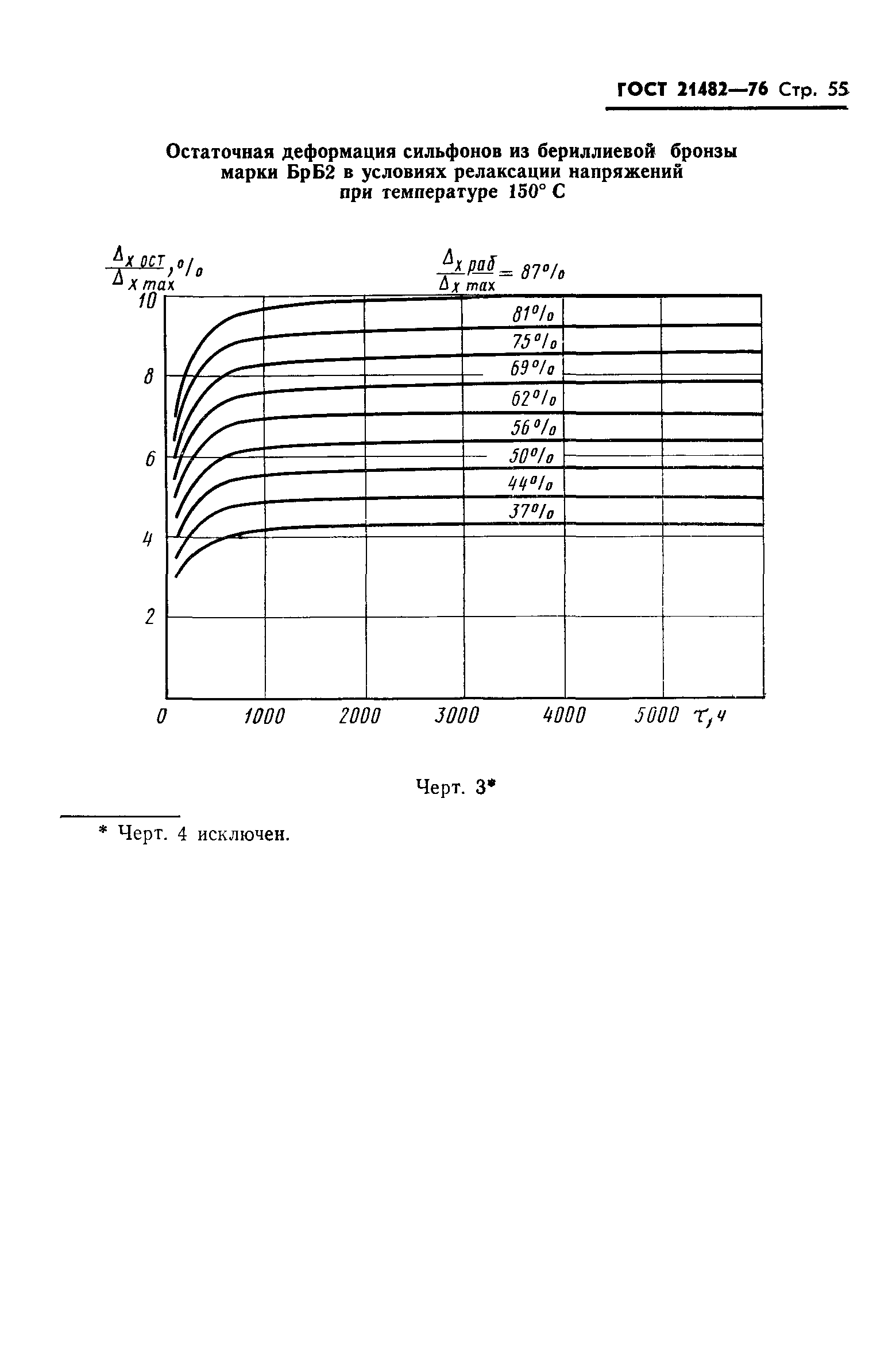

Оглавление:	1 Основные параметры и размеры 2 Технические требования 3 Правила приемки 4 Методы испытаний 5 Маркировка, упаковка, транспортирование и хранение 6 Гарантии изготовителя Приложение 1 Расчет параметров сильфонов Приложение 2 Расчет критического давления сильфонов Приложение 3 Номограммы циклической прочности сильфонов Приложение 4 Расчет остаточной деформации при релаксации напряжения и ползучести Приложение 5 Расчет резонансных частот и амплитуд вынужденных колебаний сильфонов при гармонических возмущениях Приложение 6 Расчетная масса сильфонов Приложение 7 Методика стабилизации сильфонов Приложение 8 Методика определения состояния материала сильфонов
Утверждён:	20.01.1976 Госстандарт СССР (USSR Gosstandart 140)
Издан:	Издательство стандартов (1987 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения параметров потока жидкости Измерения параметров потока жидкости в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения параметров потока жидкости Измерения параметров потока жидкости в целом

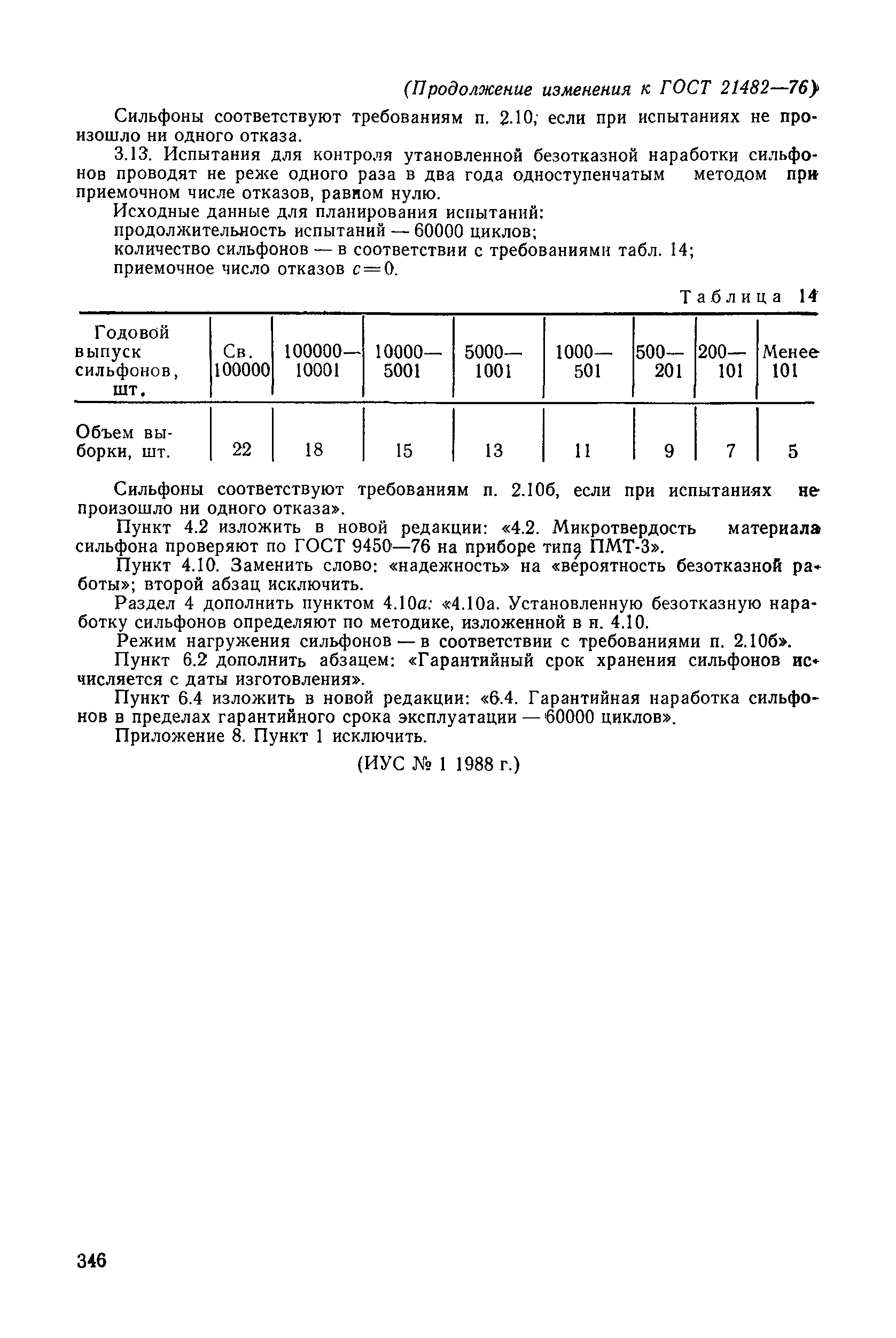

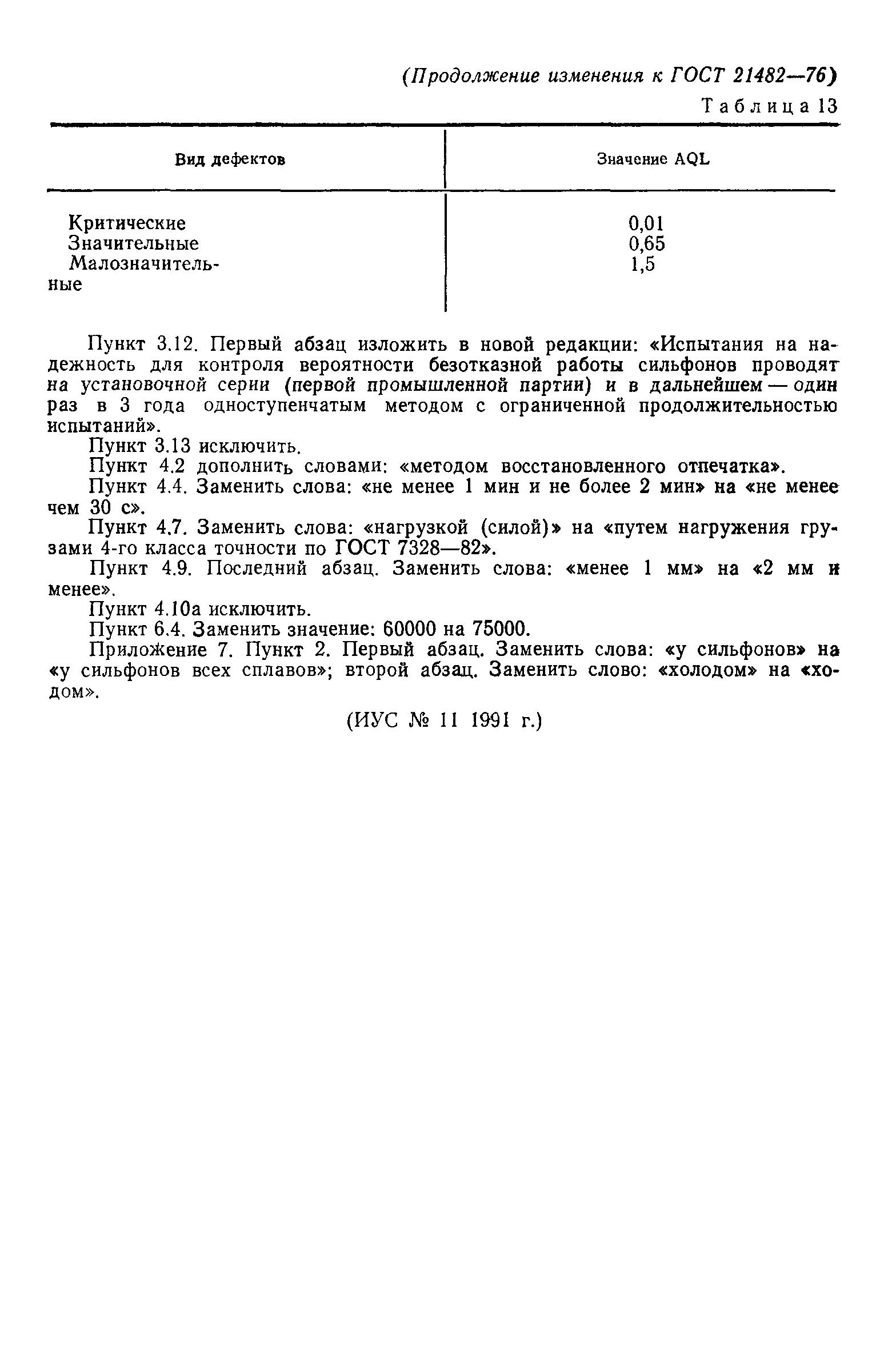

Список изменений:	№ 3 от 01.07.1988 (ИУС 1-88) № 4 от 01.01.1992 (ИУС 11-91)
Заменяет собой:	ГОСТ 11915-72 «Сильфоны бесшовные однослойные из дисперсионно-твердеющих сплавов» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 17211-71 «Сильфоны бесшовные однослойные полутомпаковые» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980) ГОСТ 17210-71 «Сильфоны приборные бесшовные однослойные стальные» (Сведения из перечня "Указатель государственных стандартов СССР 1980 г.", Издательство стандартов 1980)

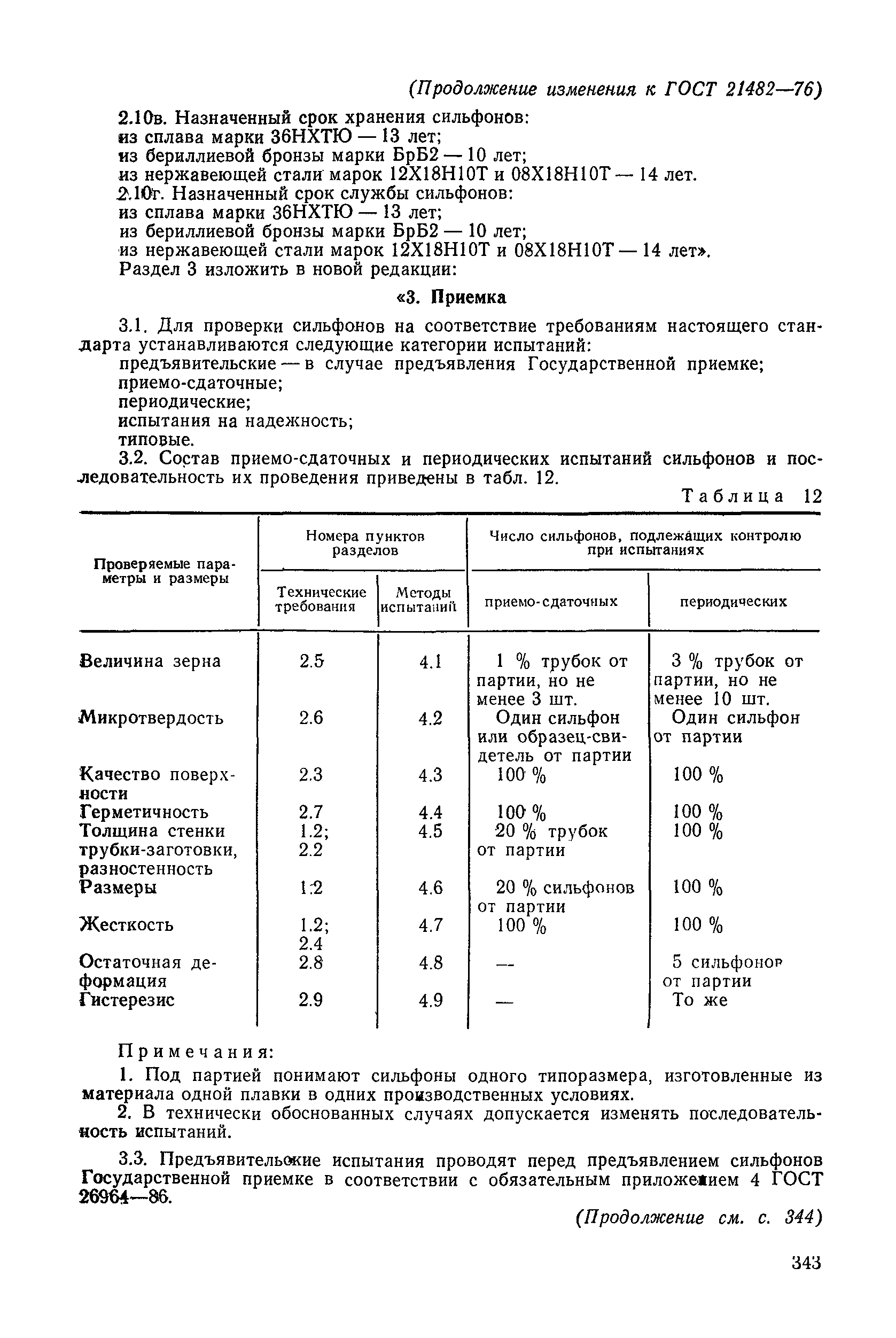

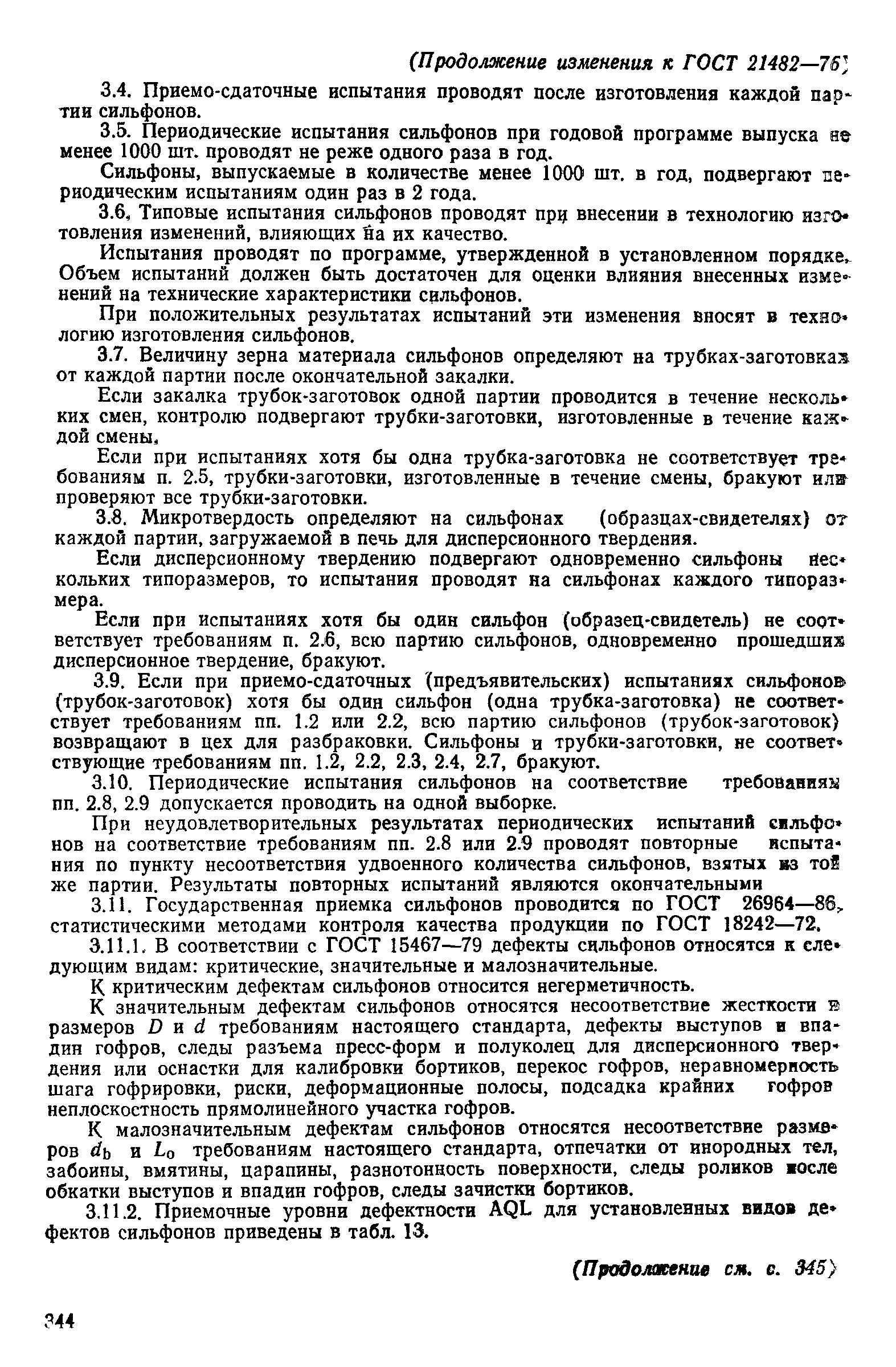

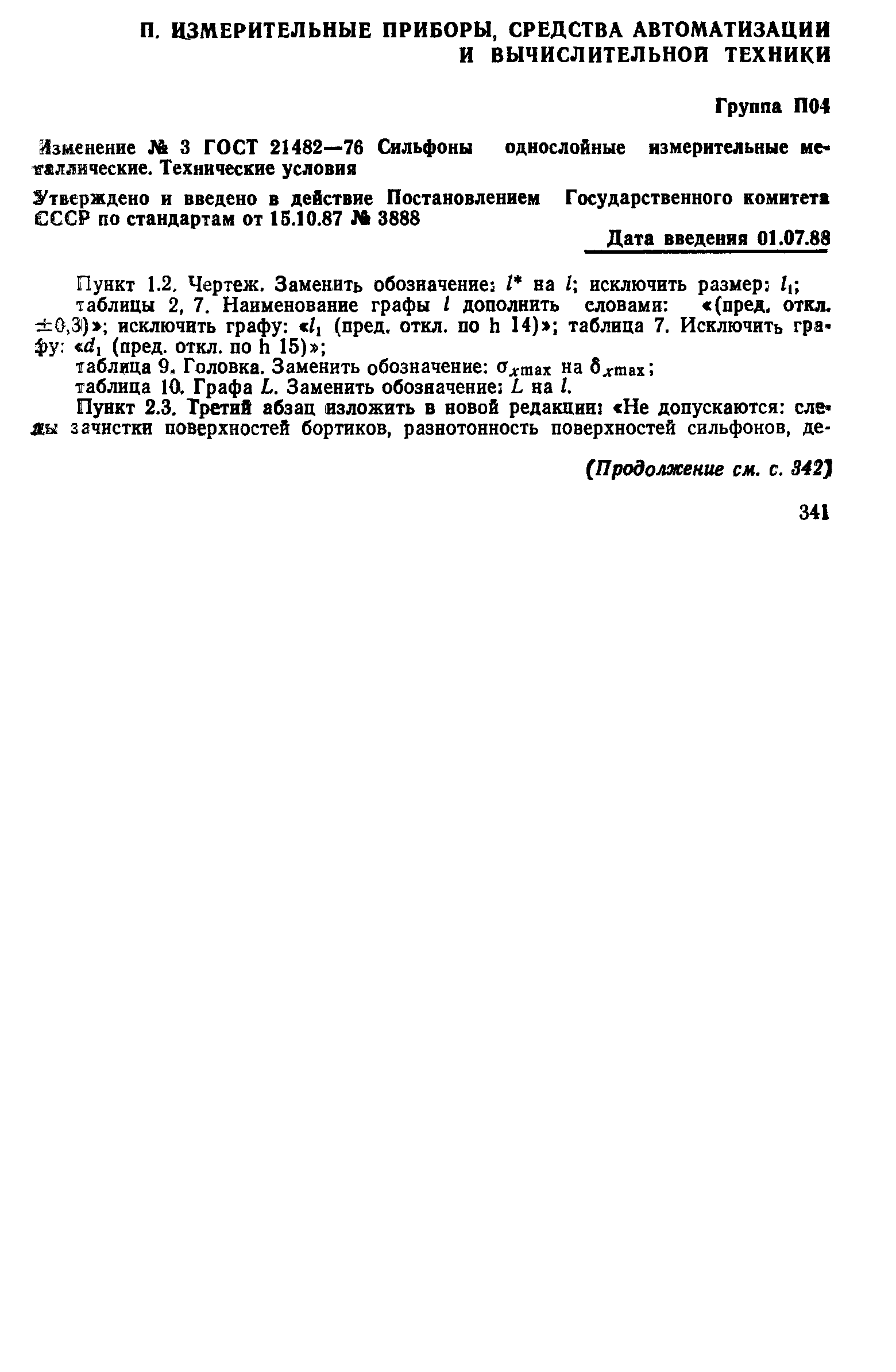

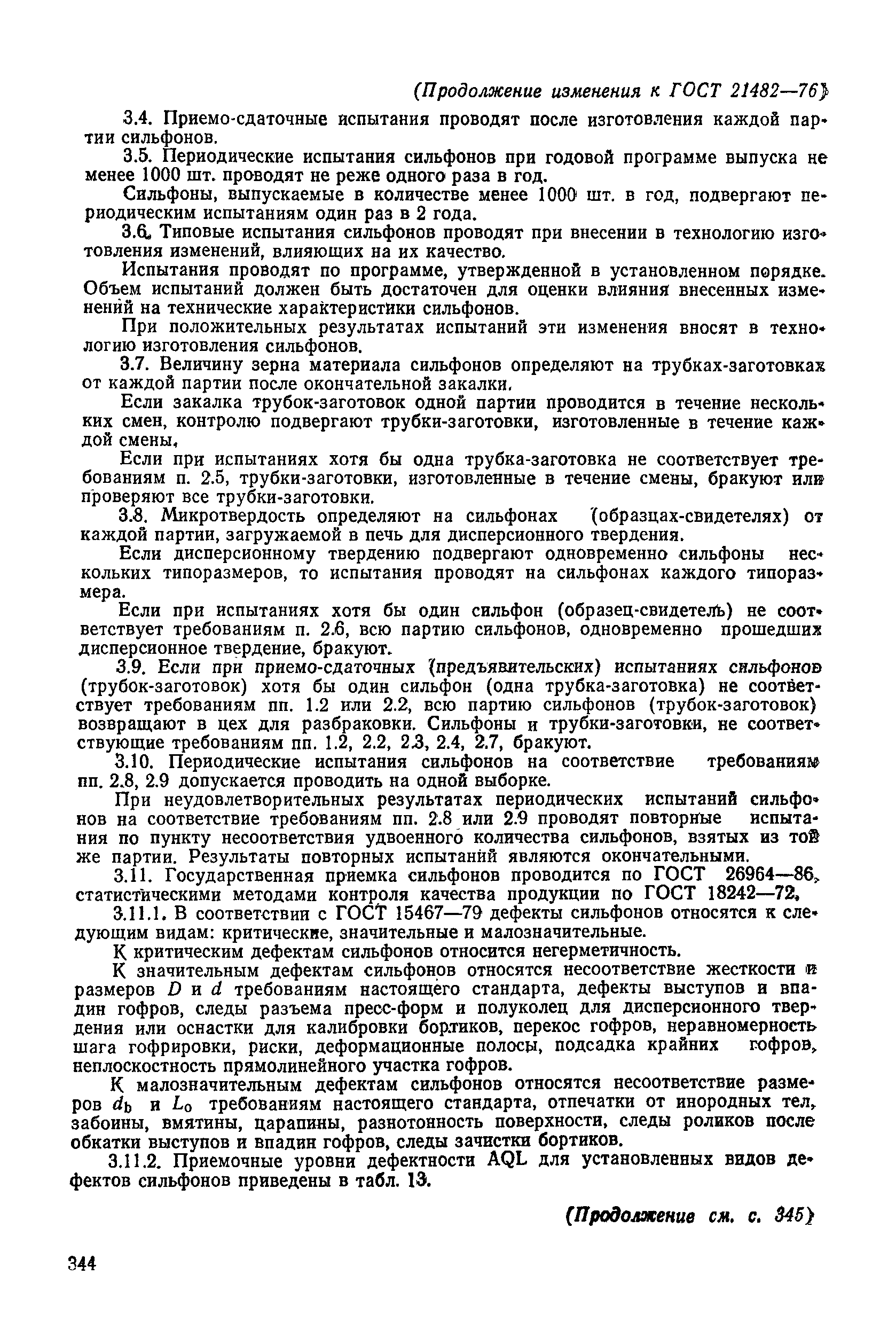

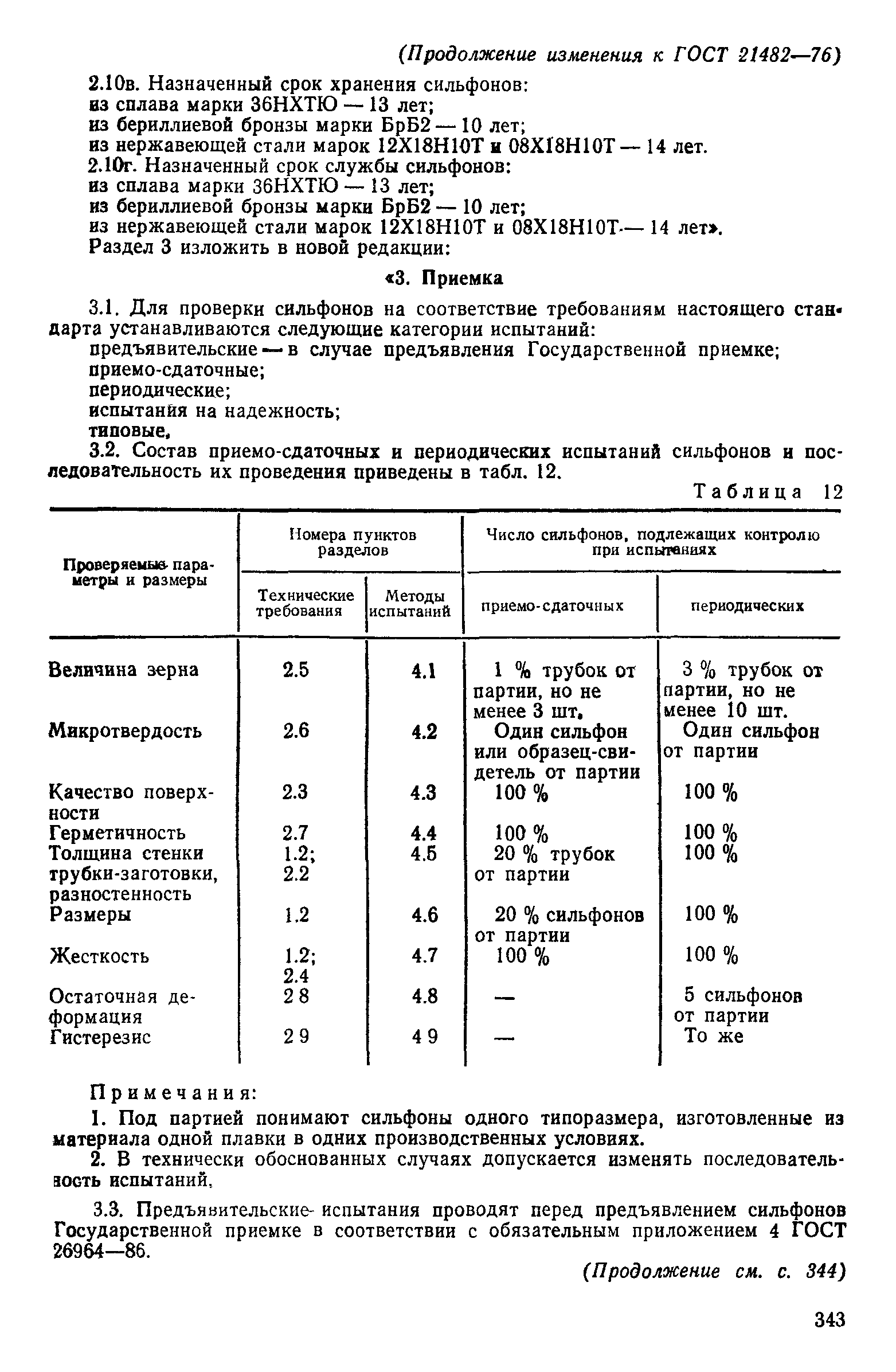

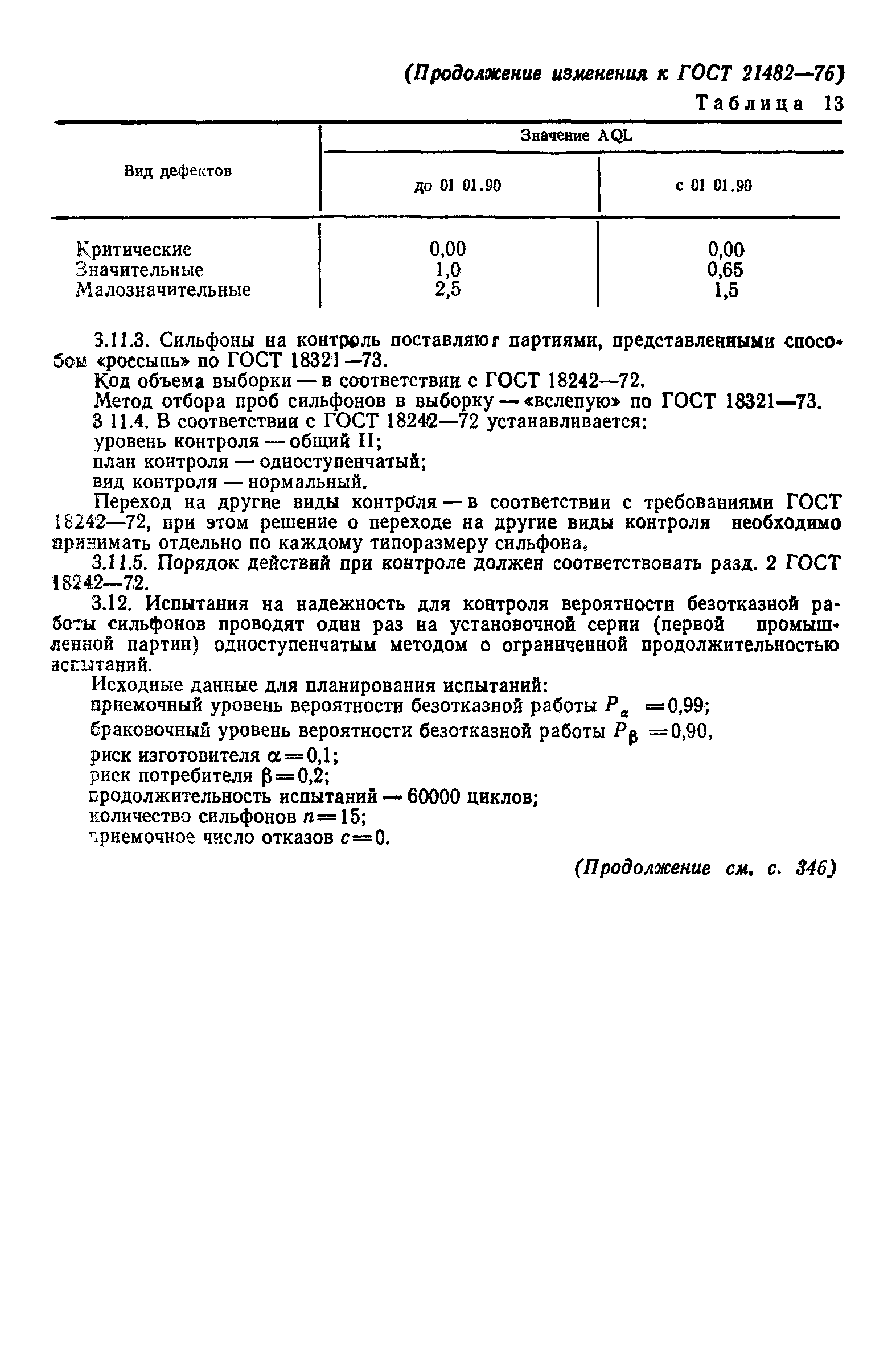

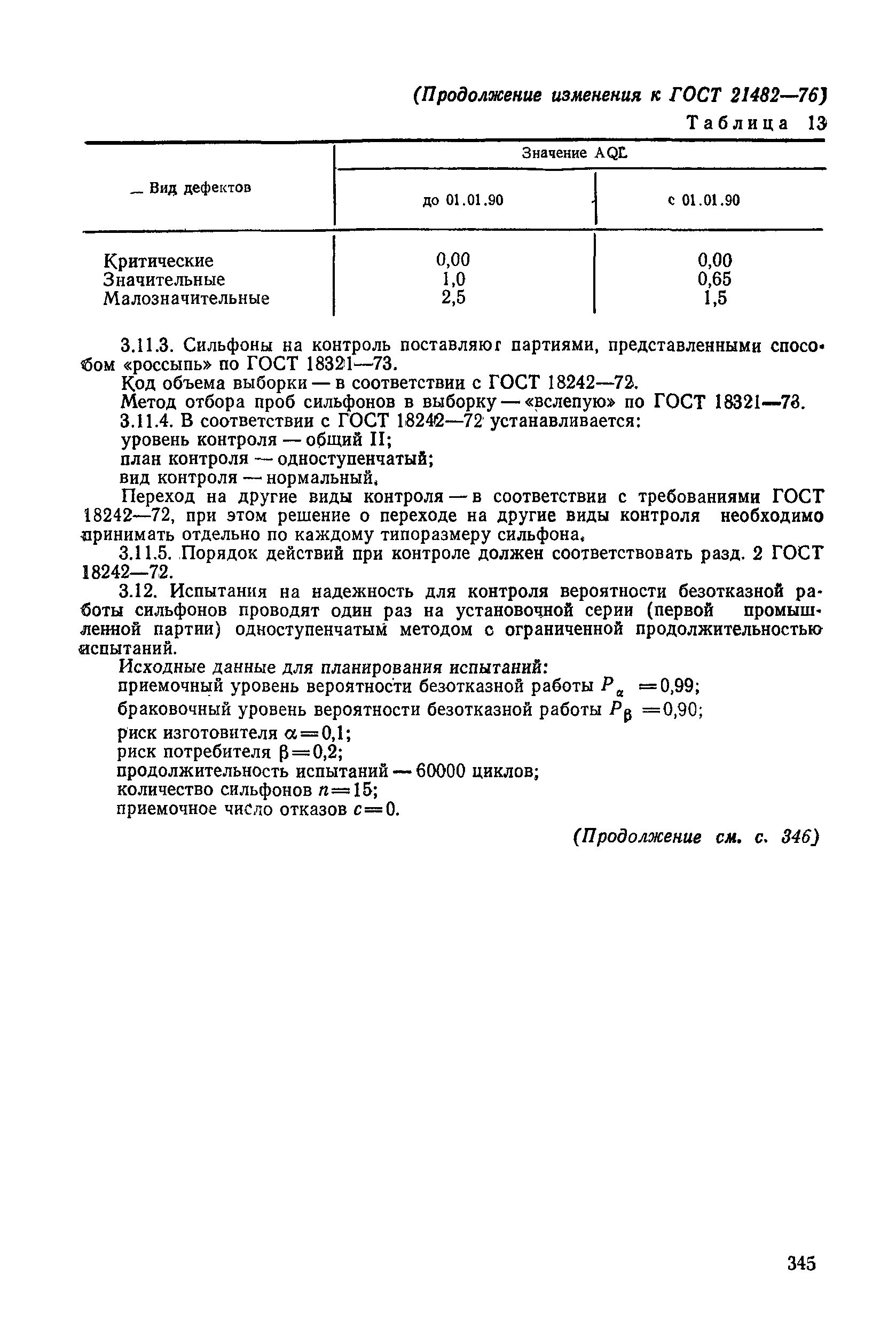

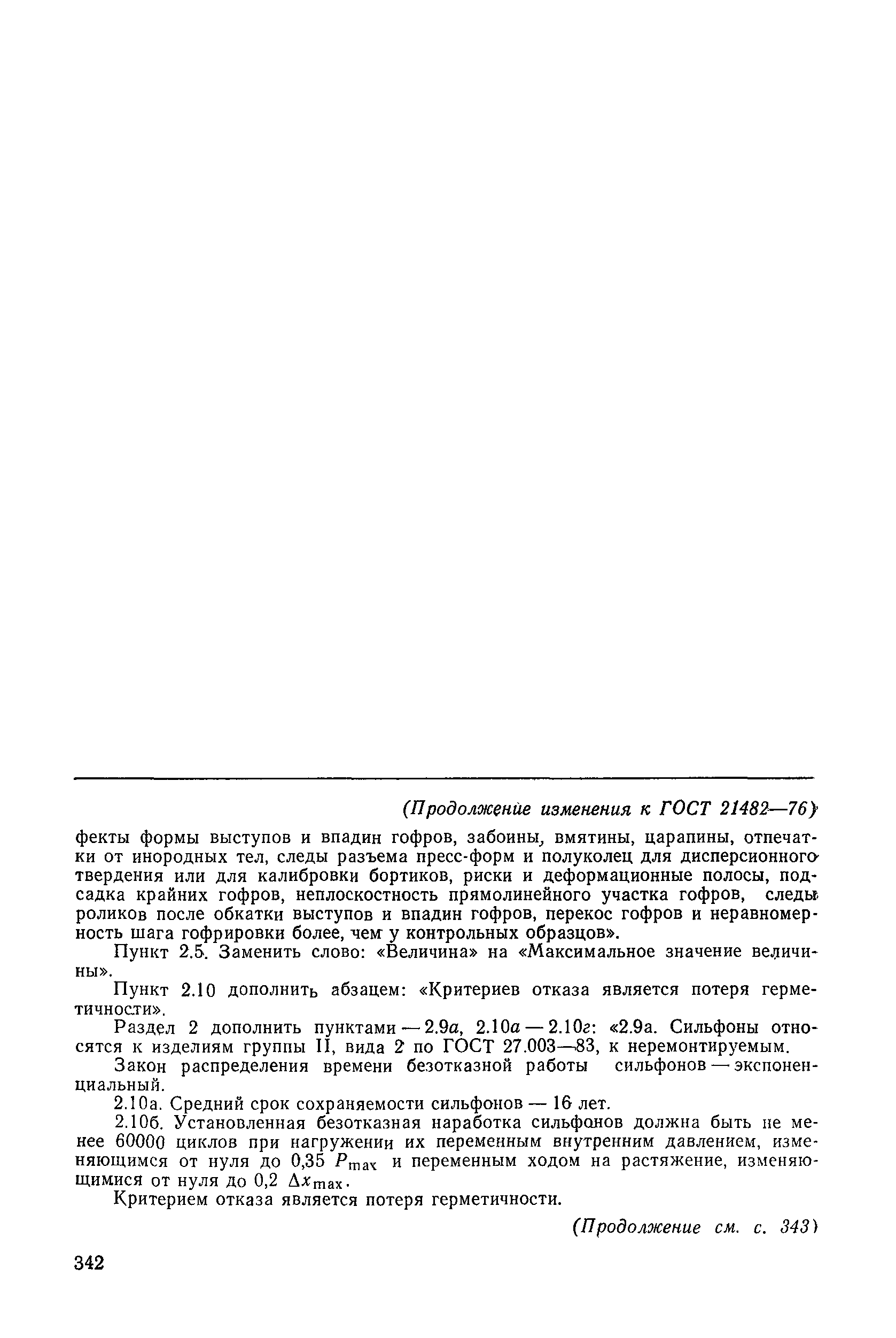

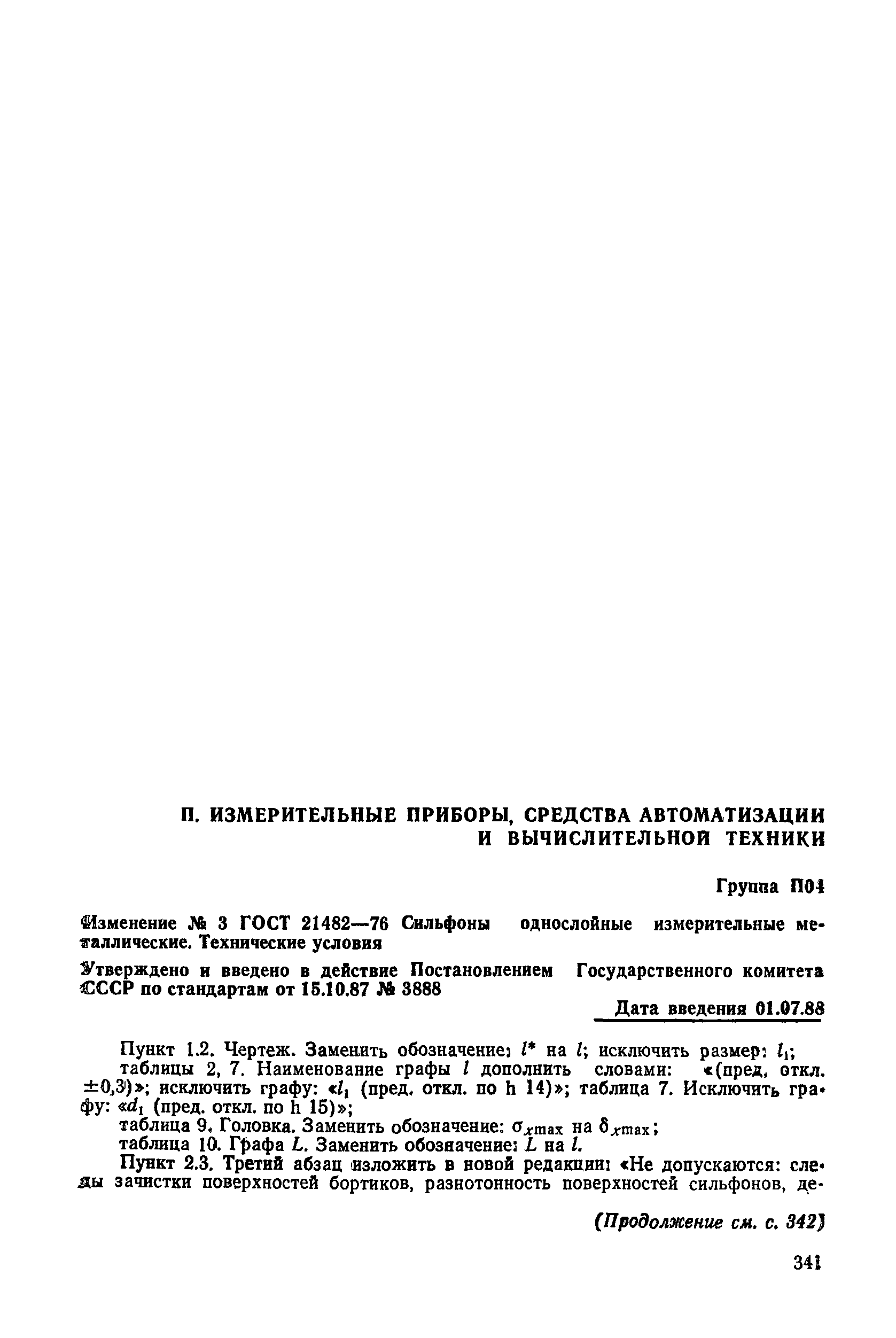

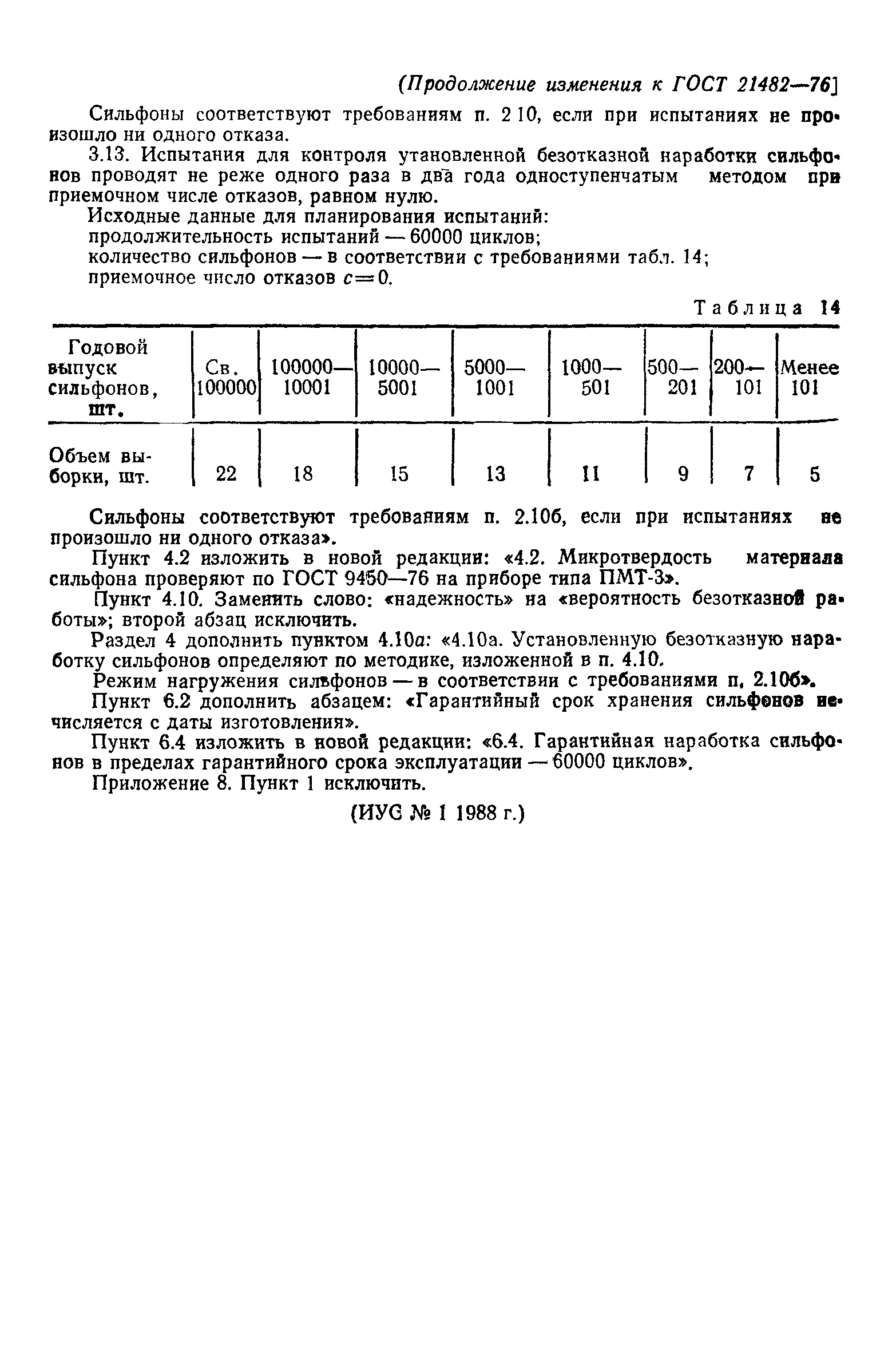

Текстовое изменение № 3 от 01.07.1988

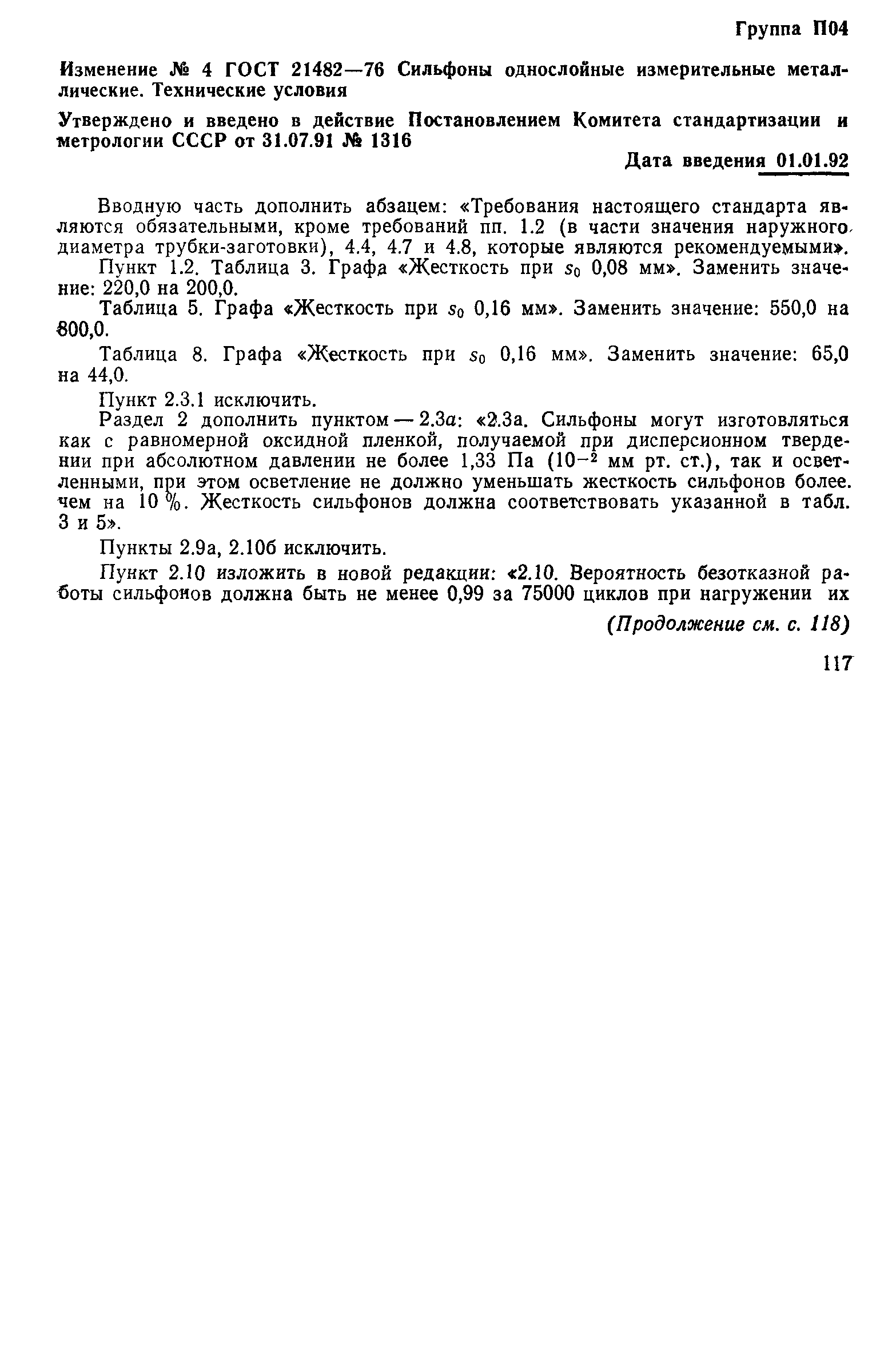

Текстовое изменение № 4 от 01.01.1992
