Скачать ГОСТ 2.781-68 Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические направляющие и регулирующие, приборы контрольно-измерительные

Дата актуализации: 10.08.2017

ГОСТ 2.781-68

Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические направляющие и регулирующие, приборы контрольно-измерительные

Обозначение: ГОСТ 2.781-68
Обозначение англ: GOST 2.781-68
Статус:заменен
Название рус.:Единая система конструкторской документации. Обозначения условные графические. Аппараты гидравлические и пневматические направляющие и регулирующие, приборы контрольно-измерительные
Название англ.:Unified system for design documentation. Graphical symbols for hydraulic and pneumatic directional and control valves
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:01.01.1998
Область применения:Стандарт устанавливает условные графические обозначения распределительной и регулирующей аппаратуры в гидравлических и пневматических схемах, выполняемых во всех отраслях промышленности.

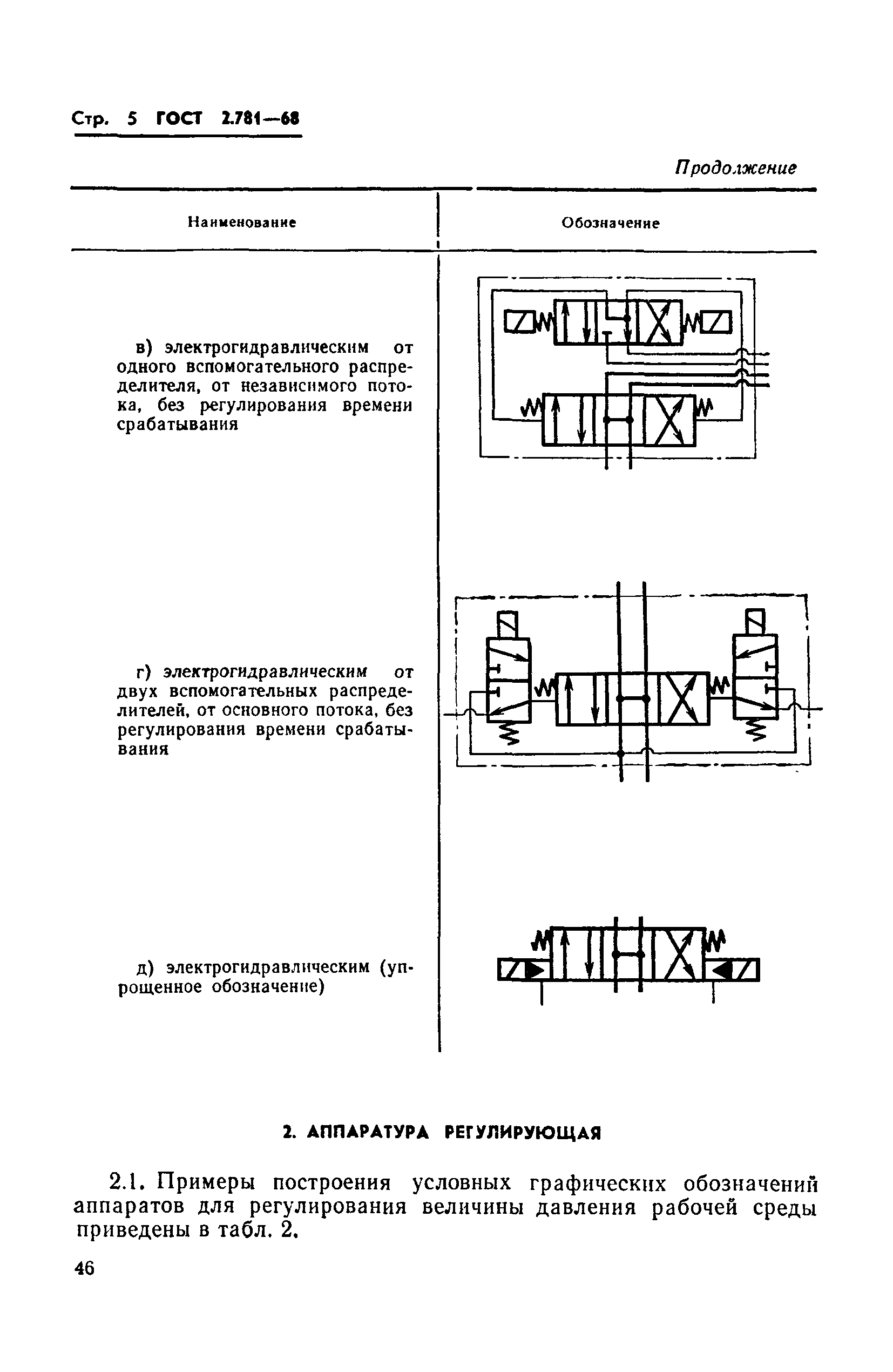

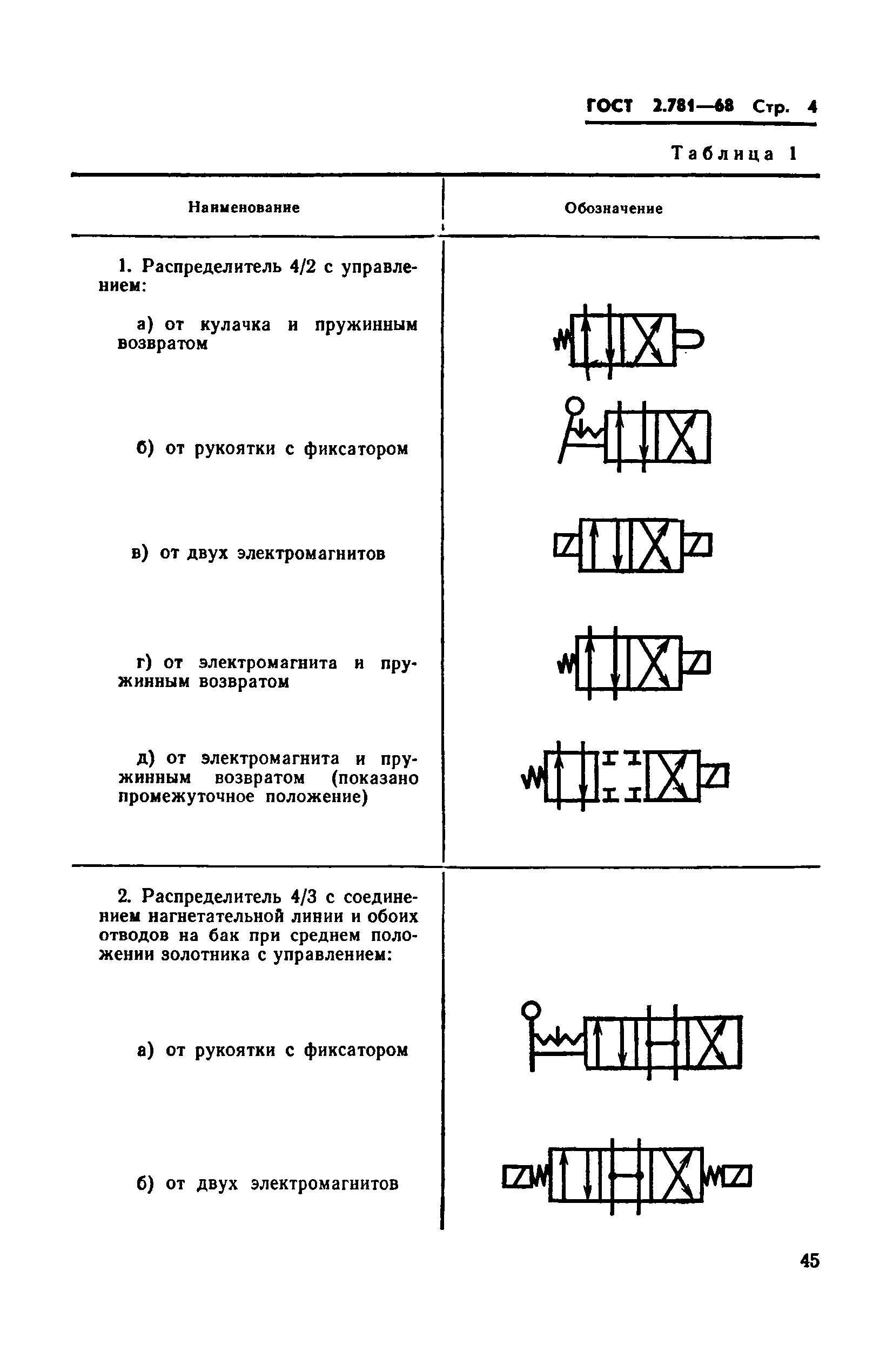

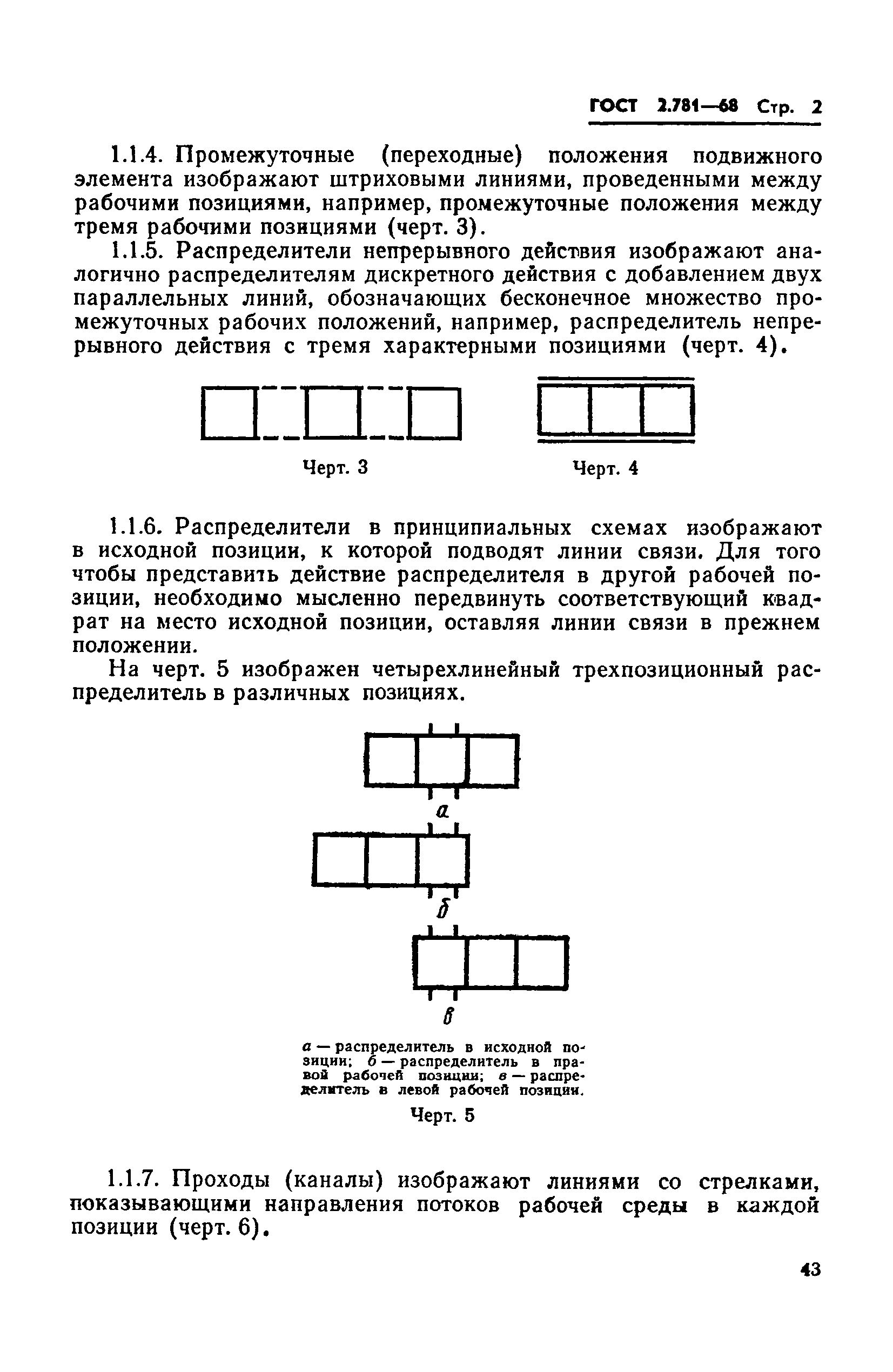

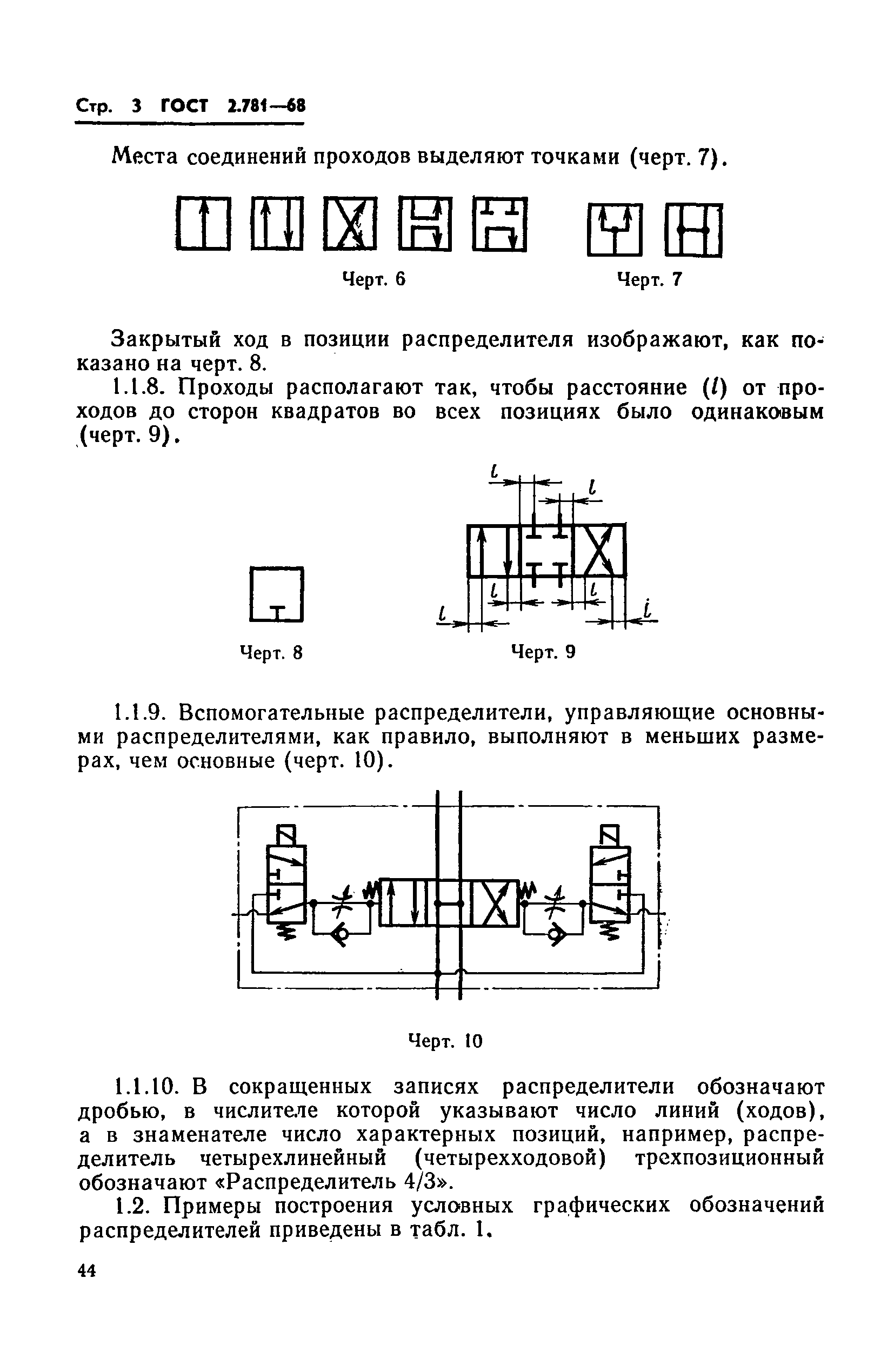

Оглавление:1. Аппаратура распределительная

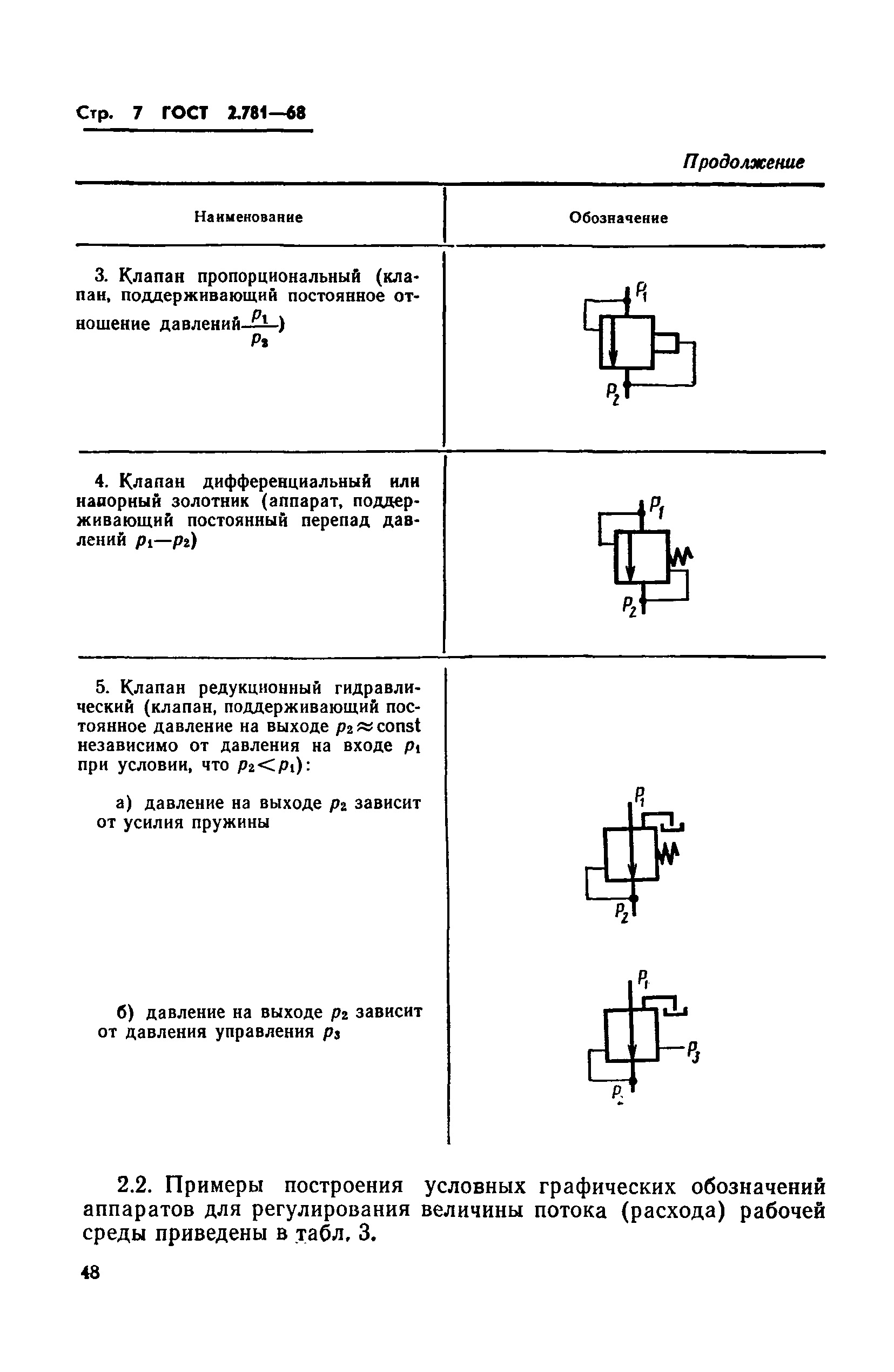

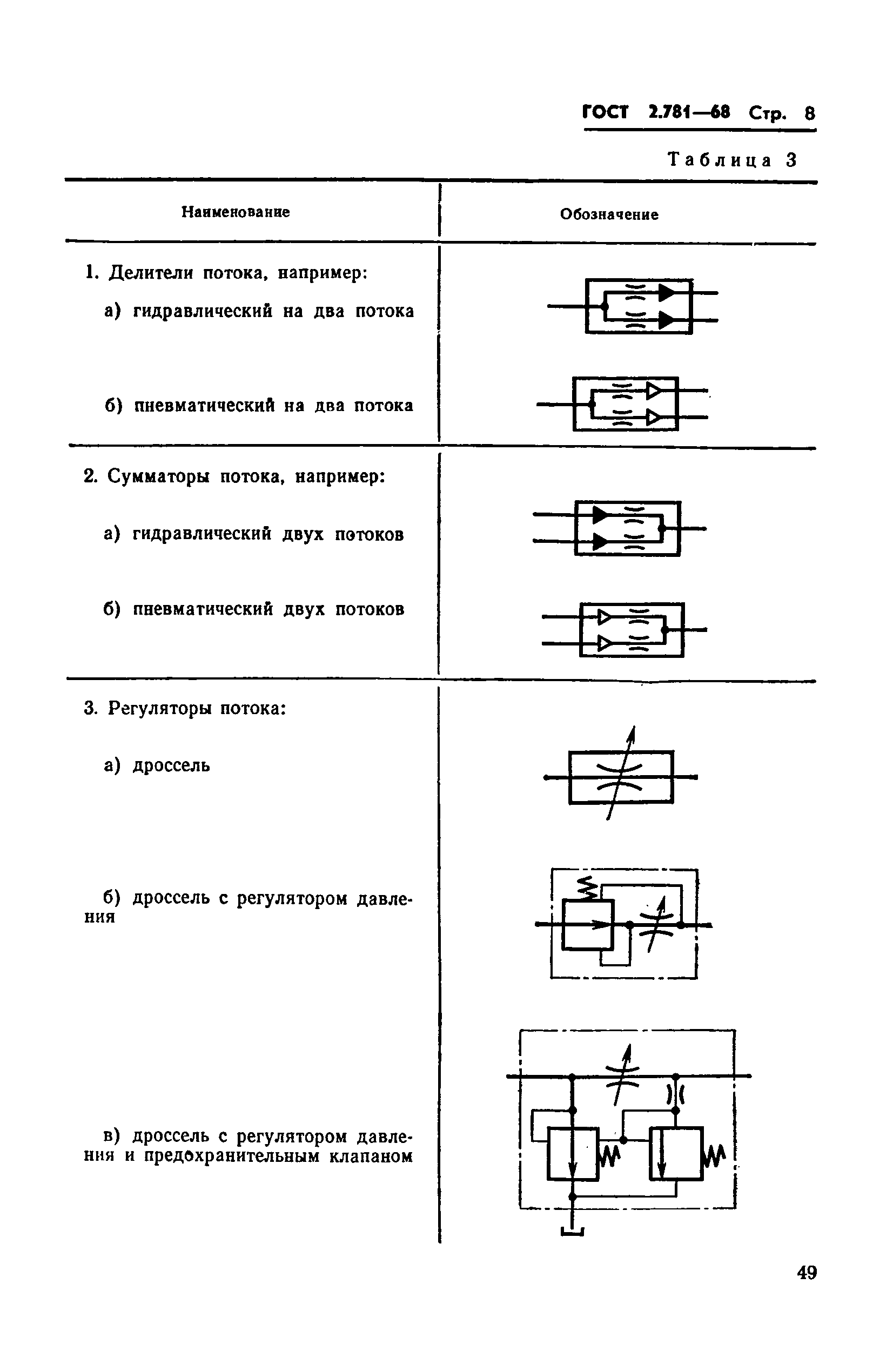

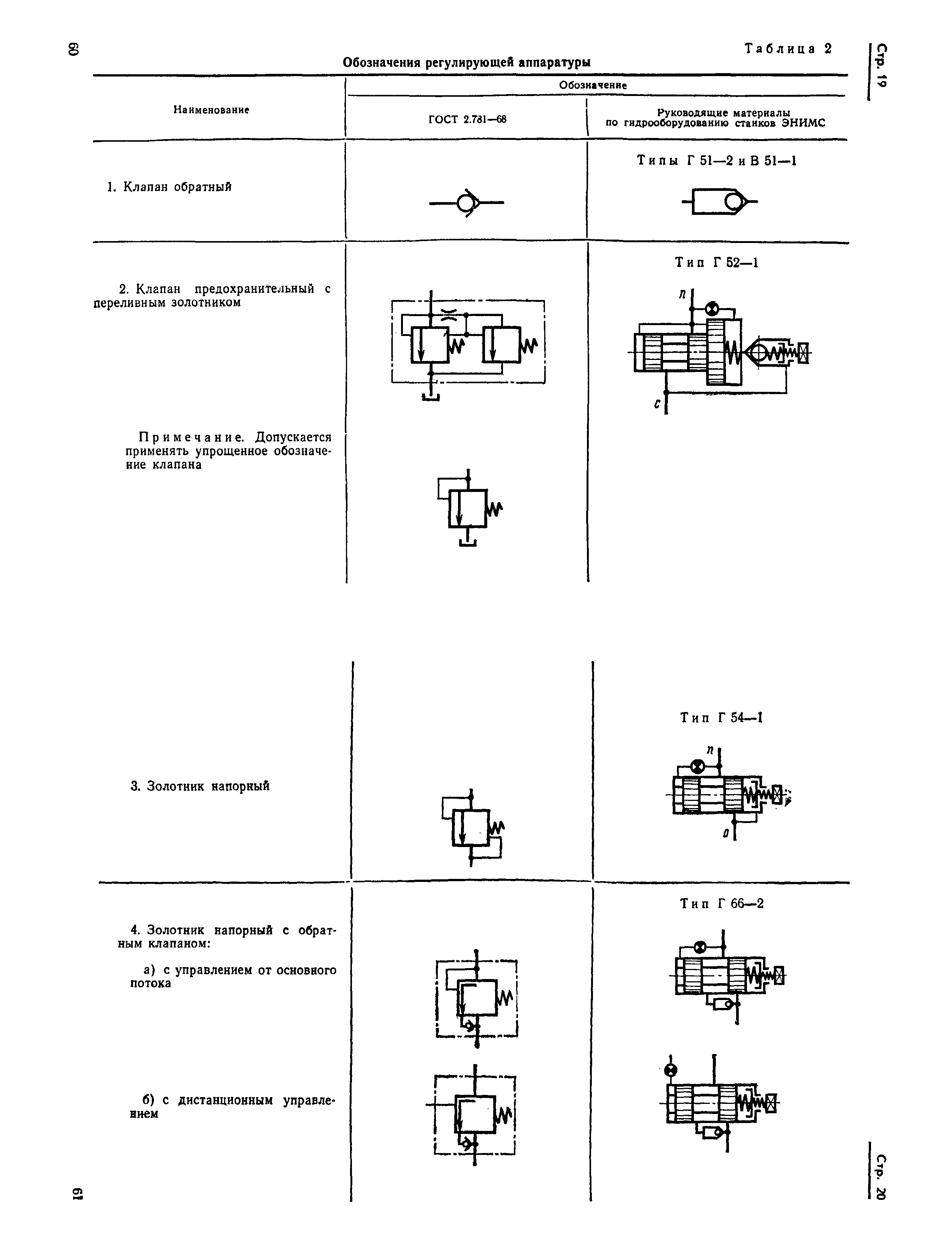

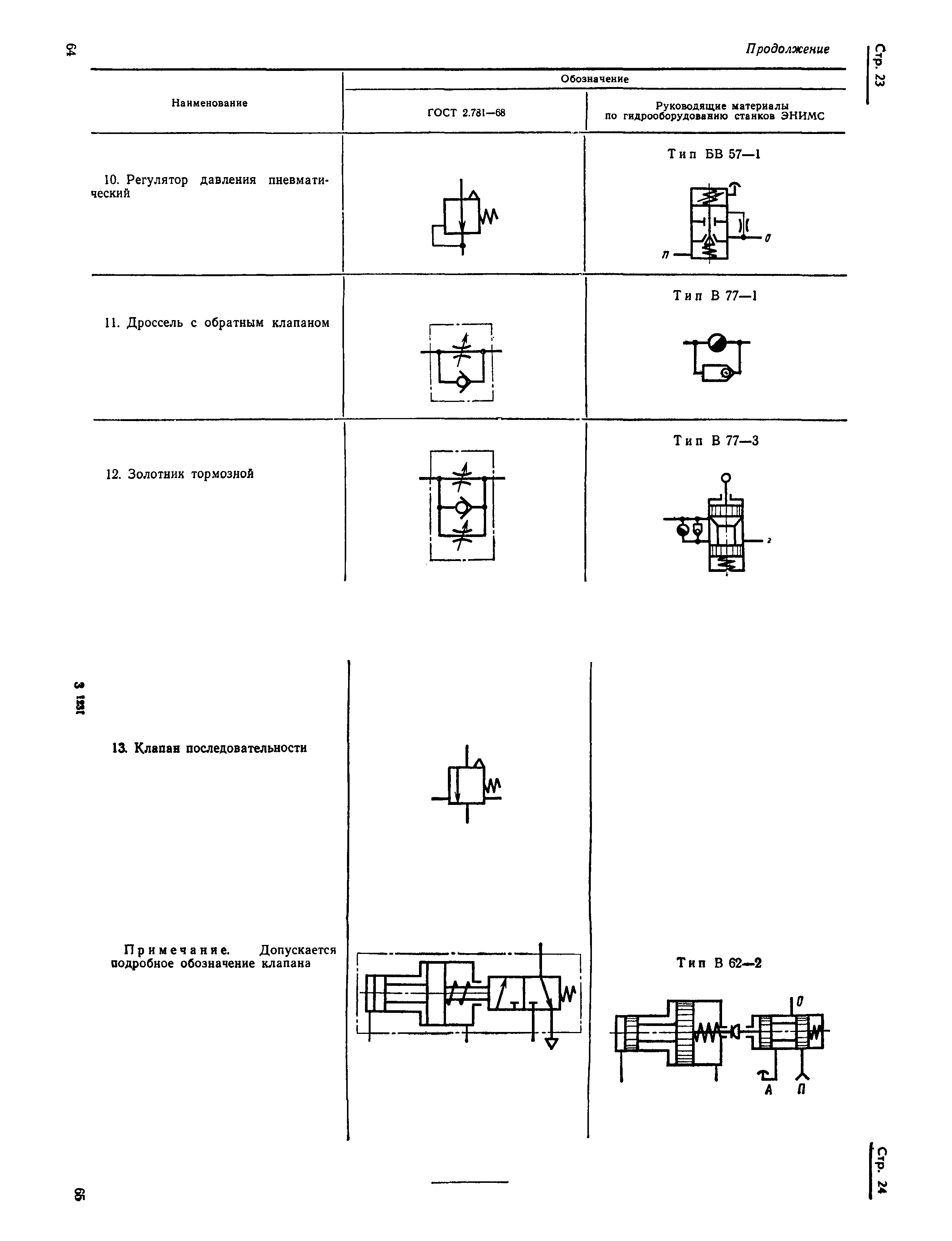

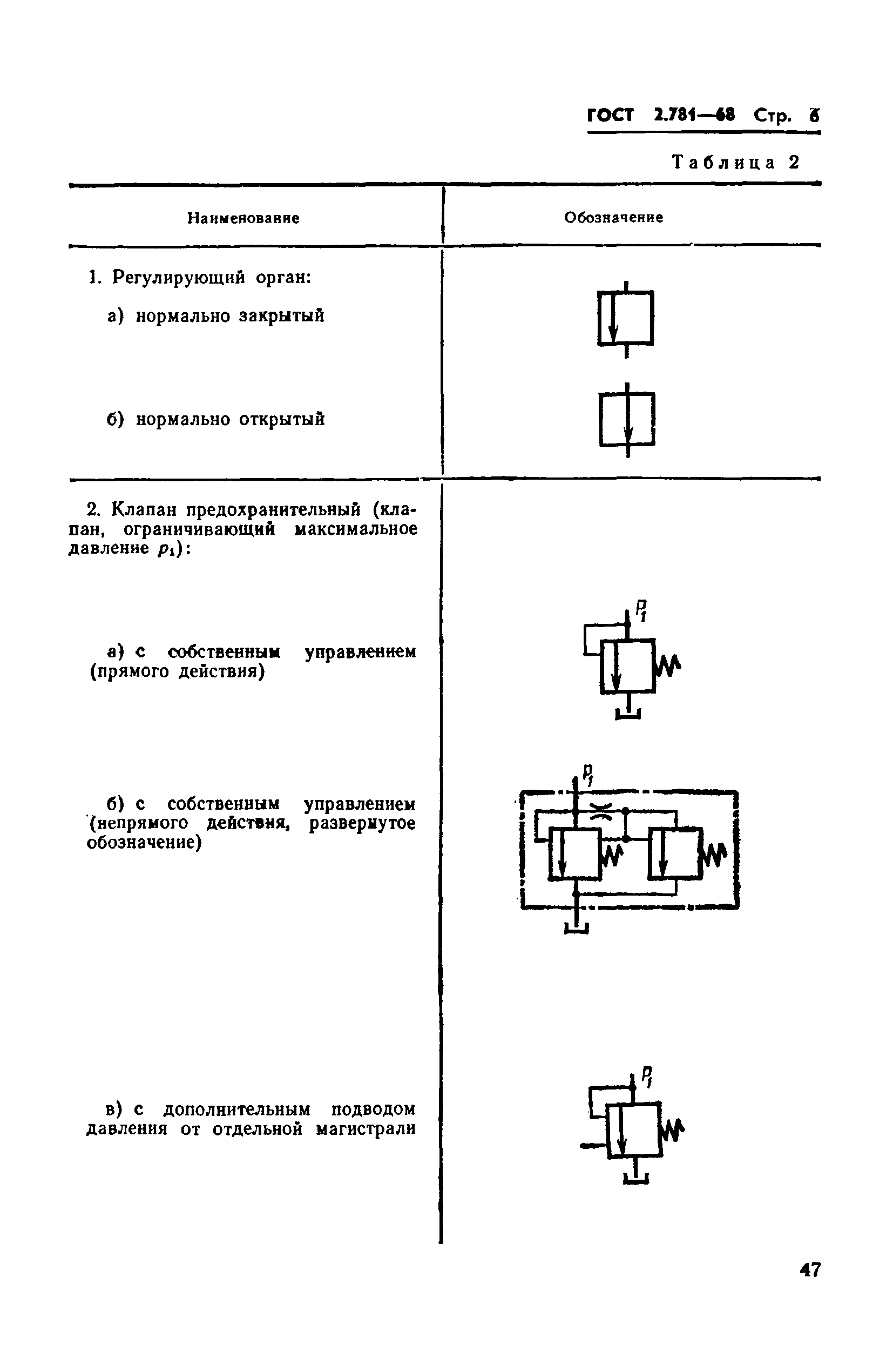

2. Аппаратура регулирующая

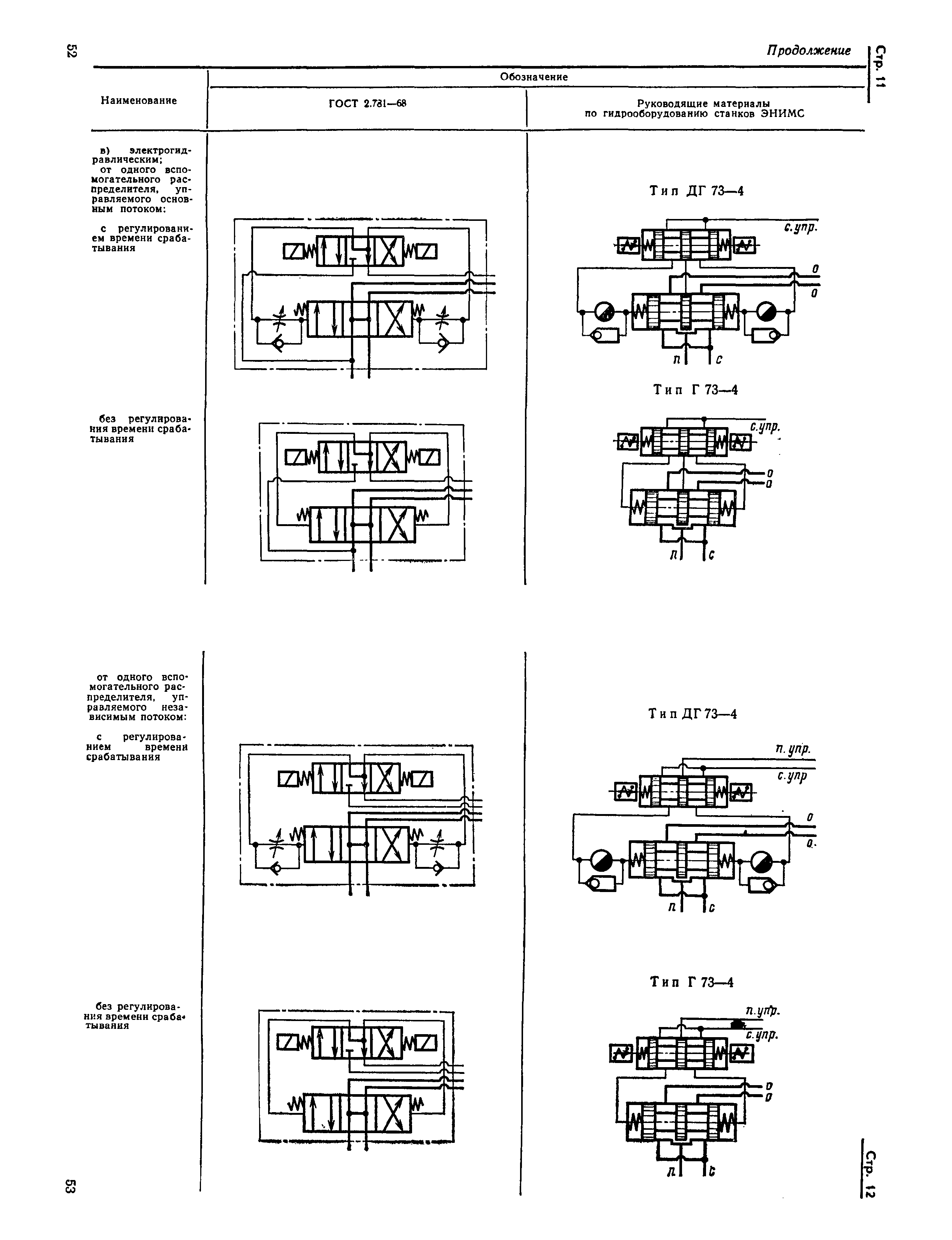

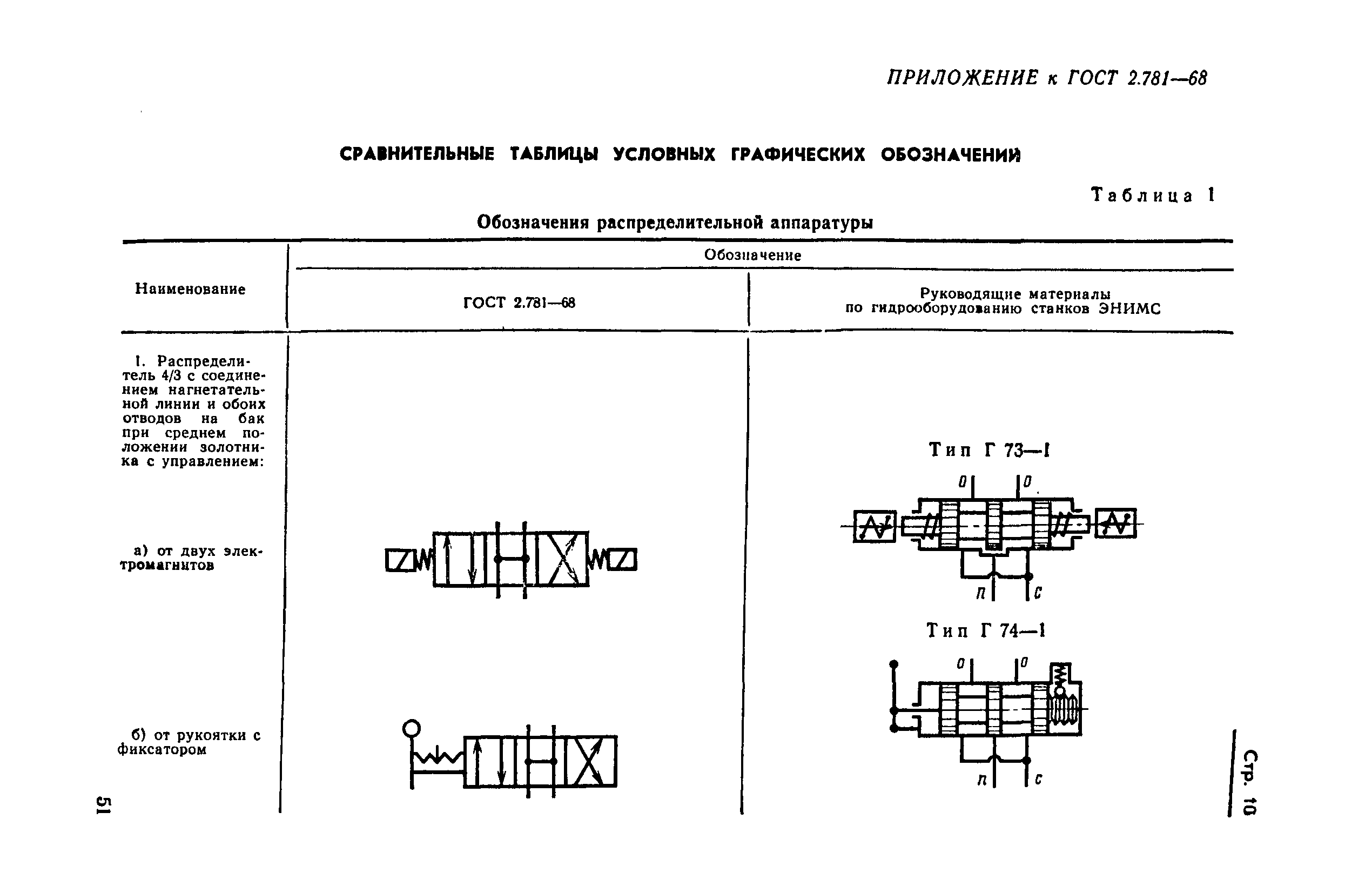

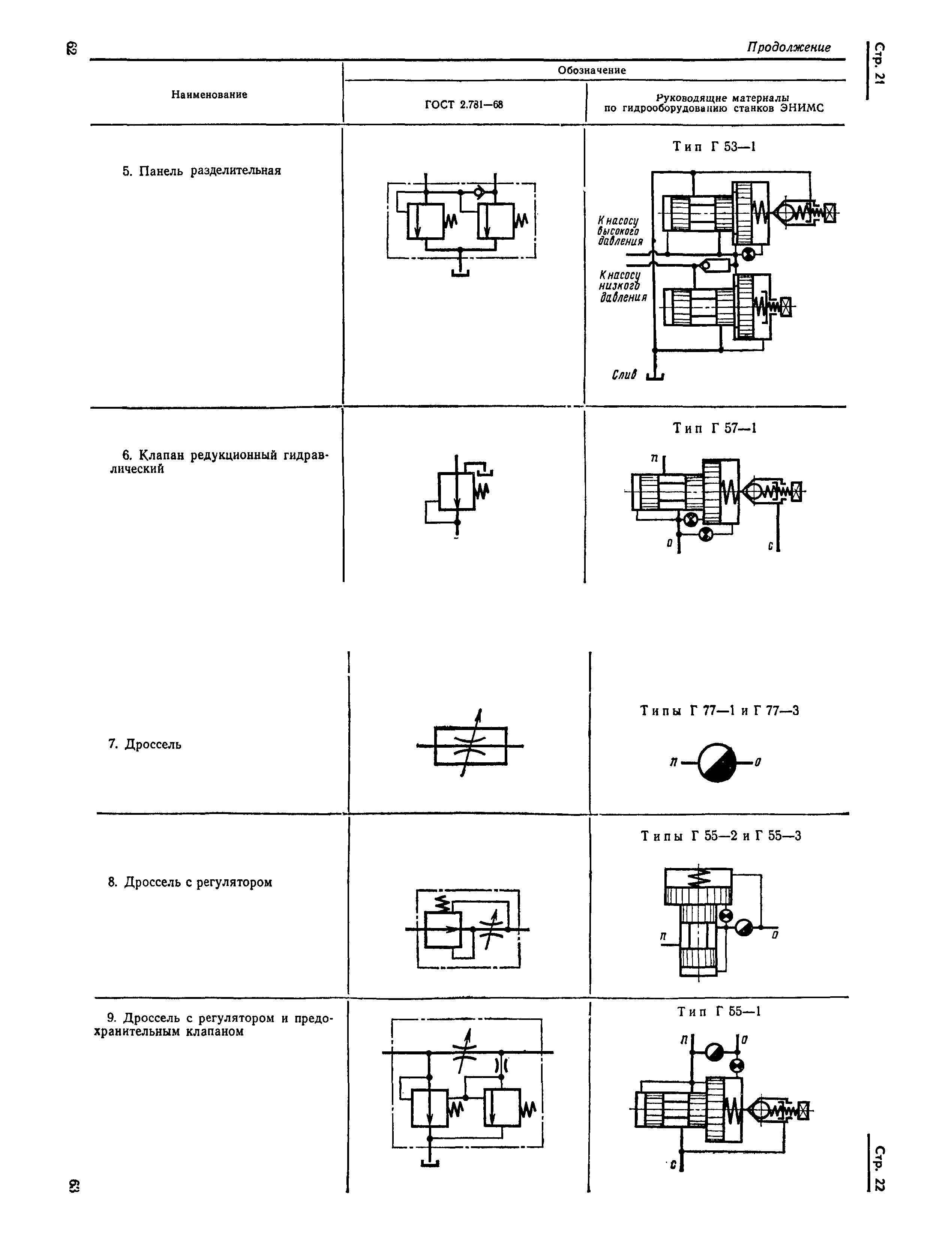

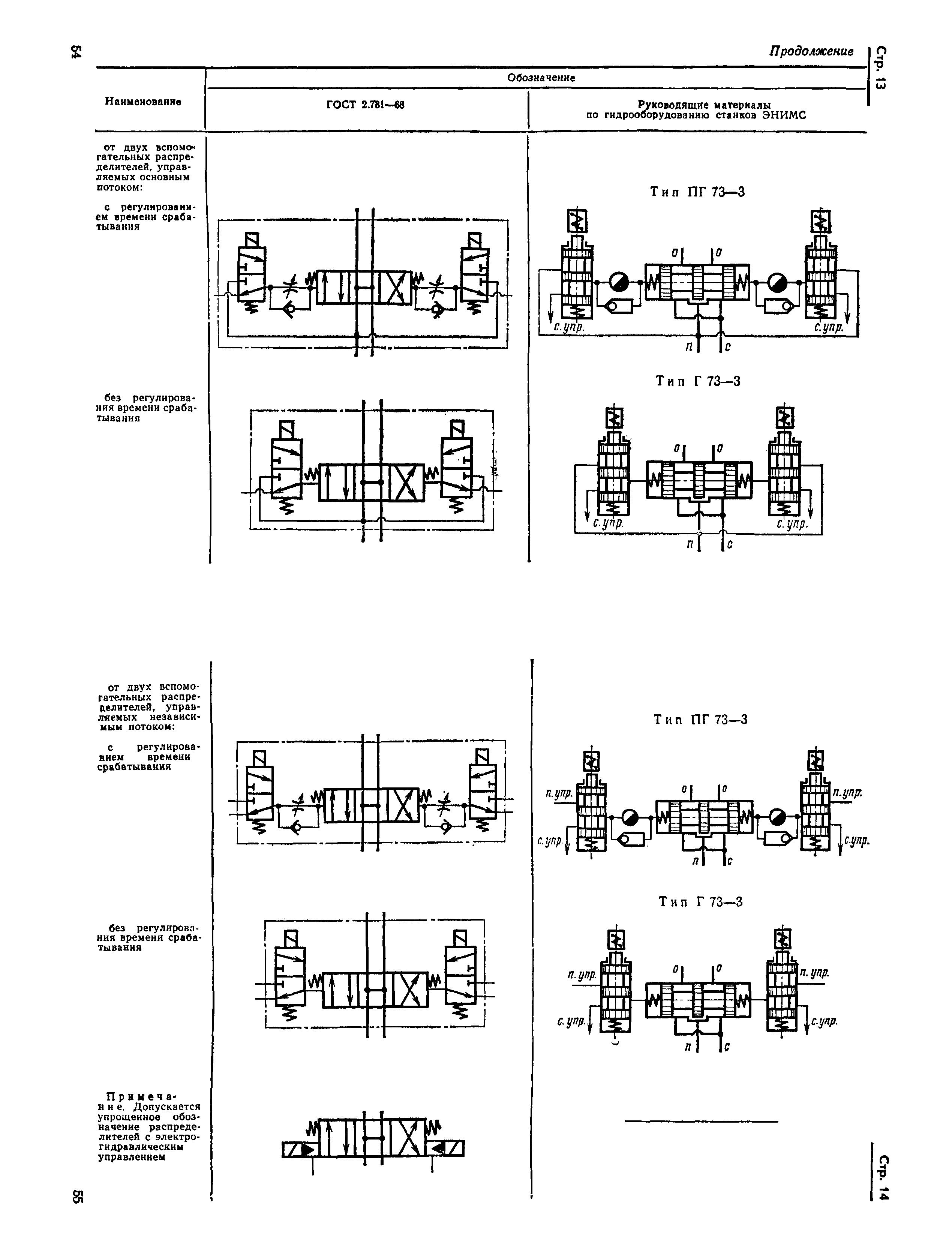

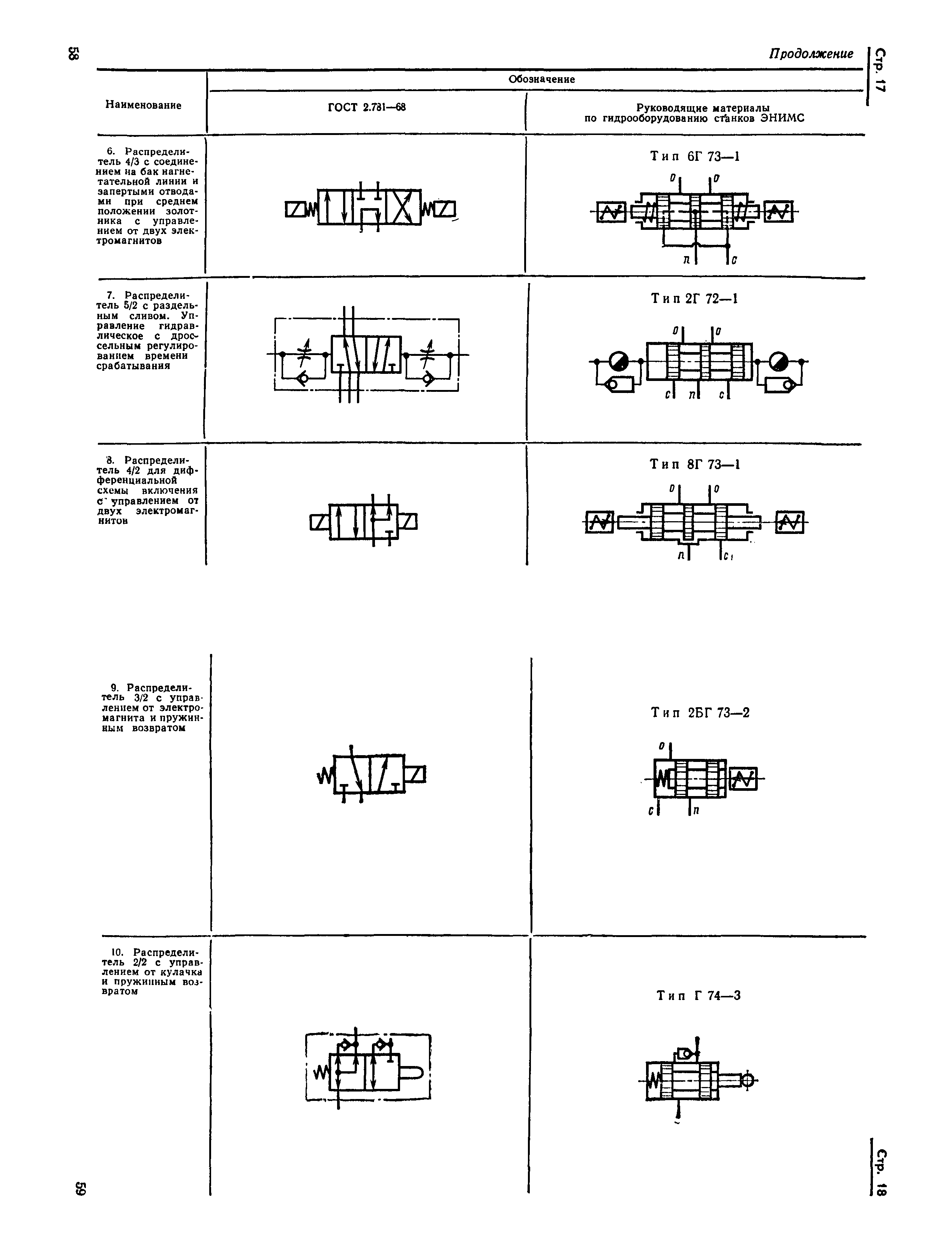

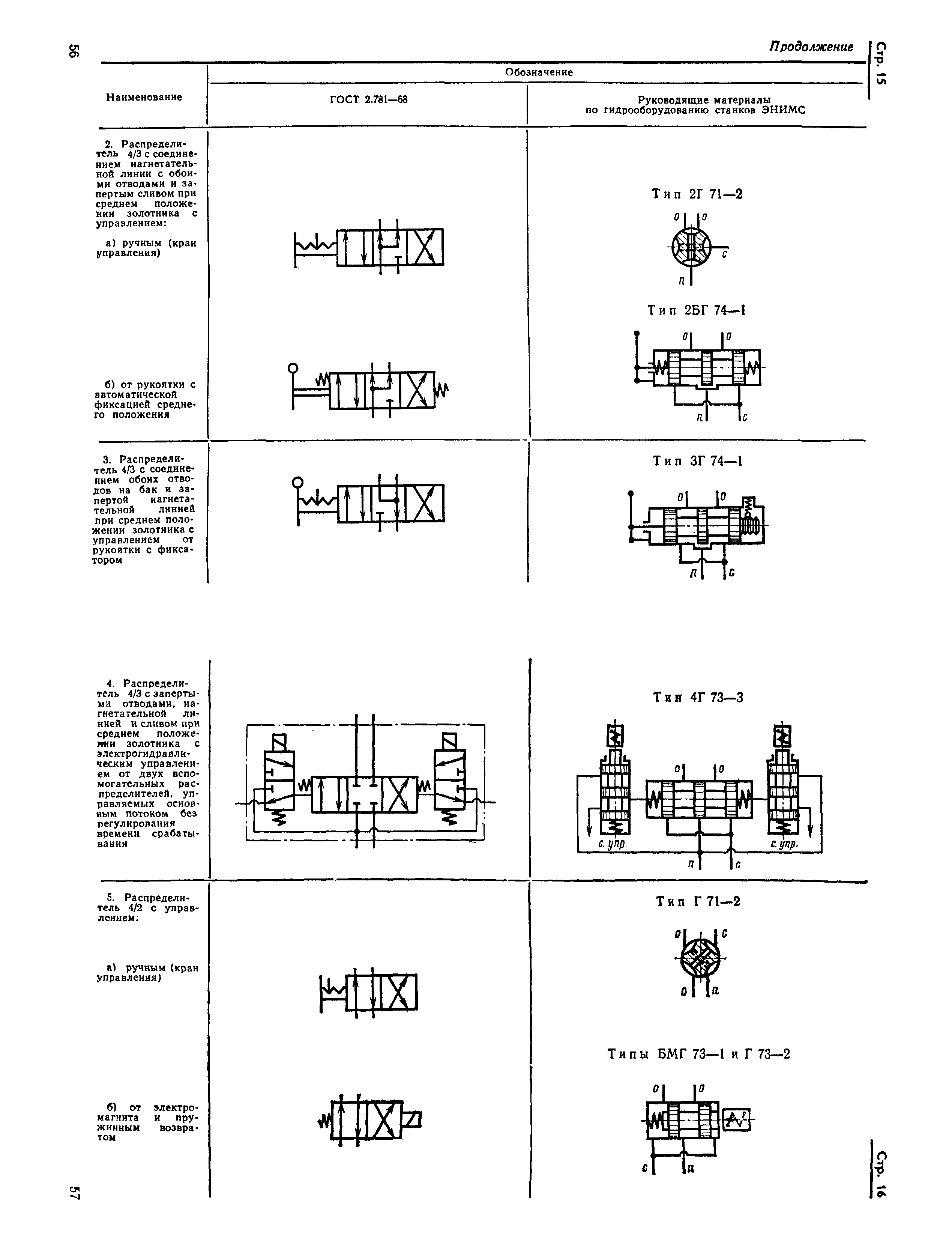

Приложение. Сравнительные таблицы условных графических обозначений
Утверждён:10.01.1968 Госстандарт СССР (USSR Gosstandart 1073)
Издан: Издательство стандартов (1970 г. )
Расположен в:Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Объемные гидроприводы и пневмоприводы в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Объемные гидроприводы и пневмоприводы Объемные гидроприводы и пневмоприводы в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:
  • ГОСТ 3463-46 «Чертежи в машиностроении. Условные обозначения на схемах деталей трубопроводов, арматуры, теплотехнических и санитарно-технических приборов и аппаратуры»
Чем заменён:
ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68ГОСТ 2.781-68
