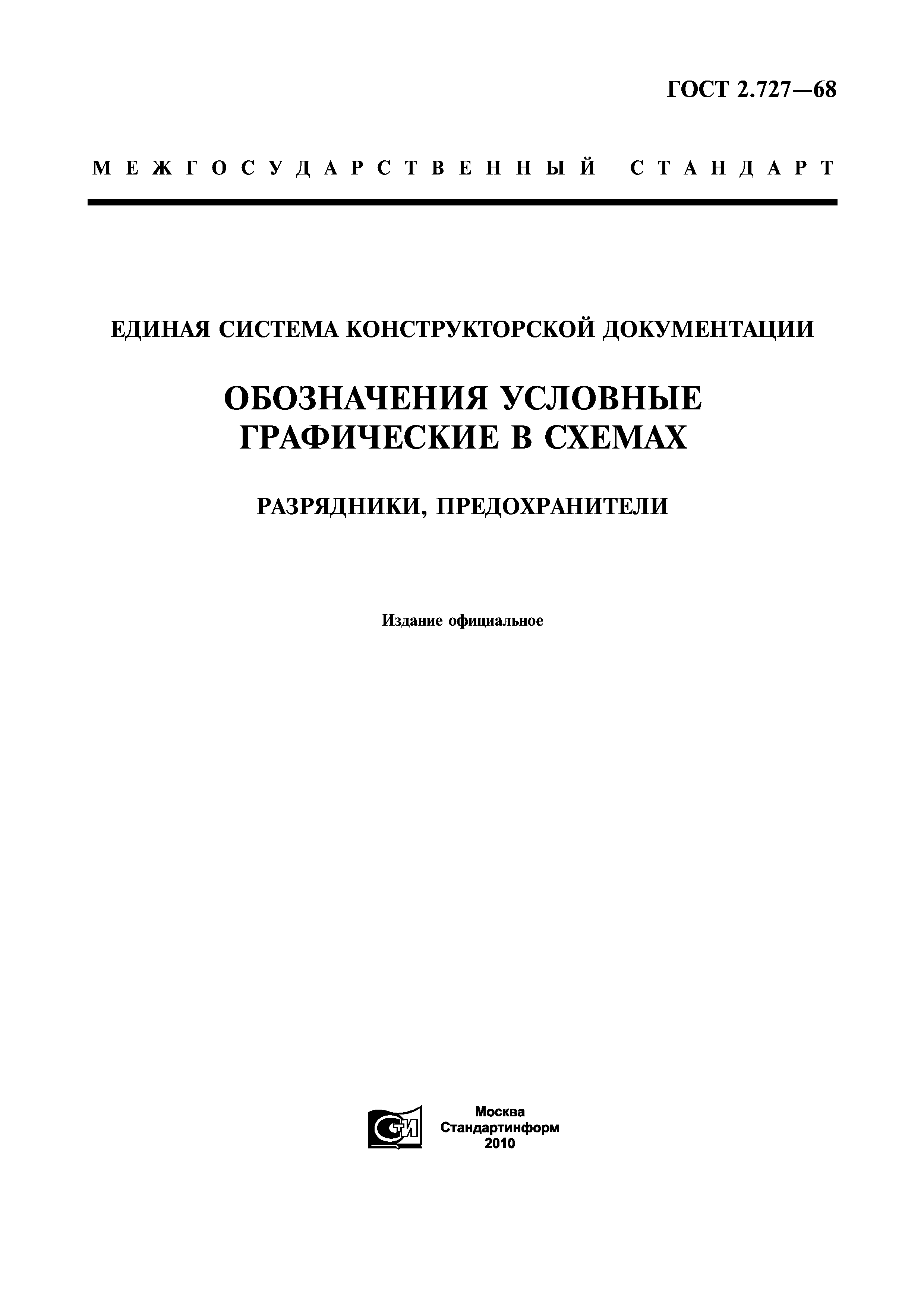

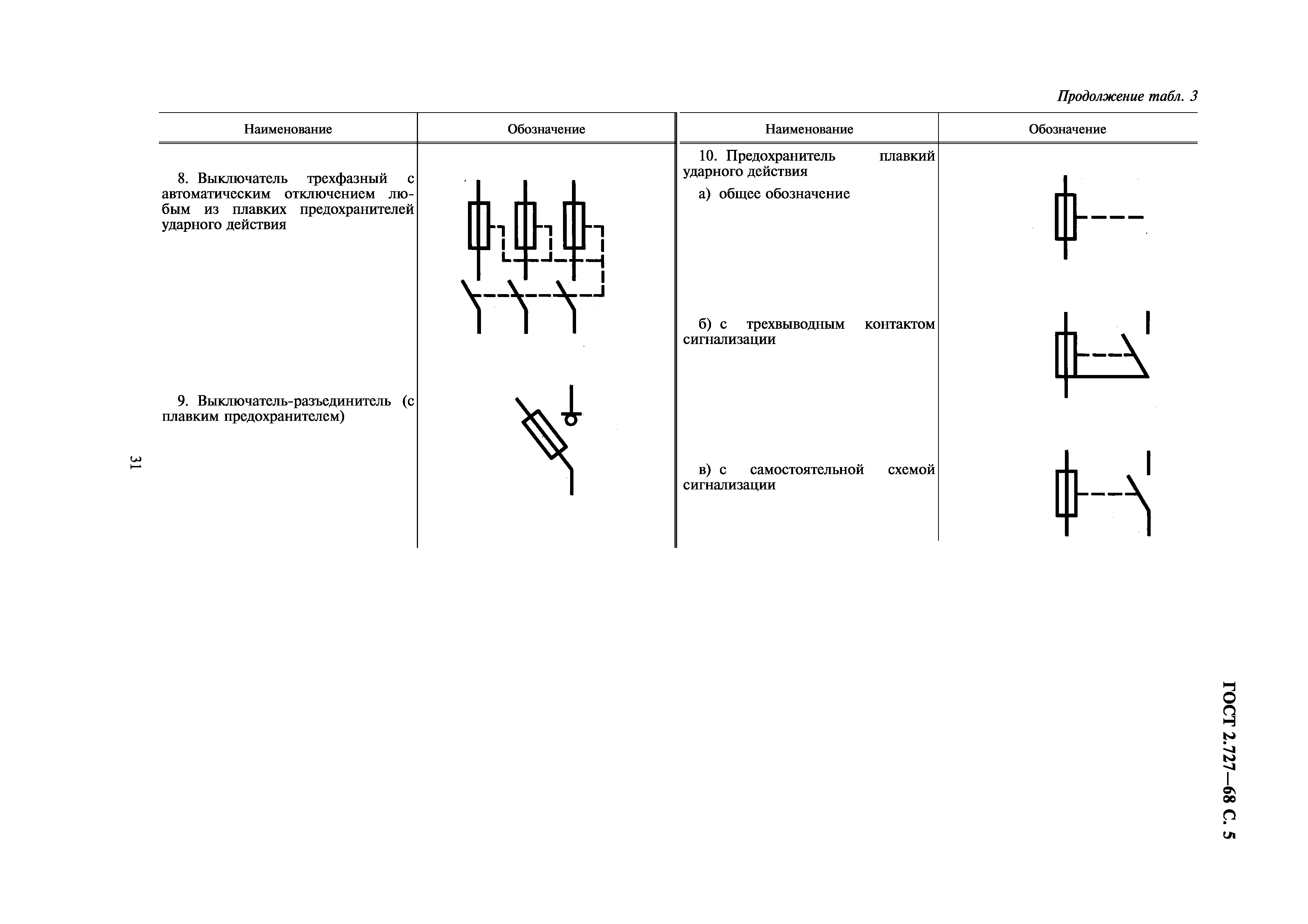

ГОСТ 2.727-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители

Обозначение:	ГОСТ 2.727-68
Обозначение англ:	GOST 2.727-68
Статус:	взамен
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
Название англ.:	Unified system for design documentation. Graphic identifications in schemes. Gaps, arresters and yases
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1971

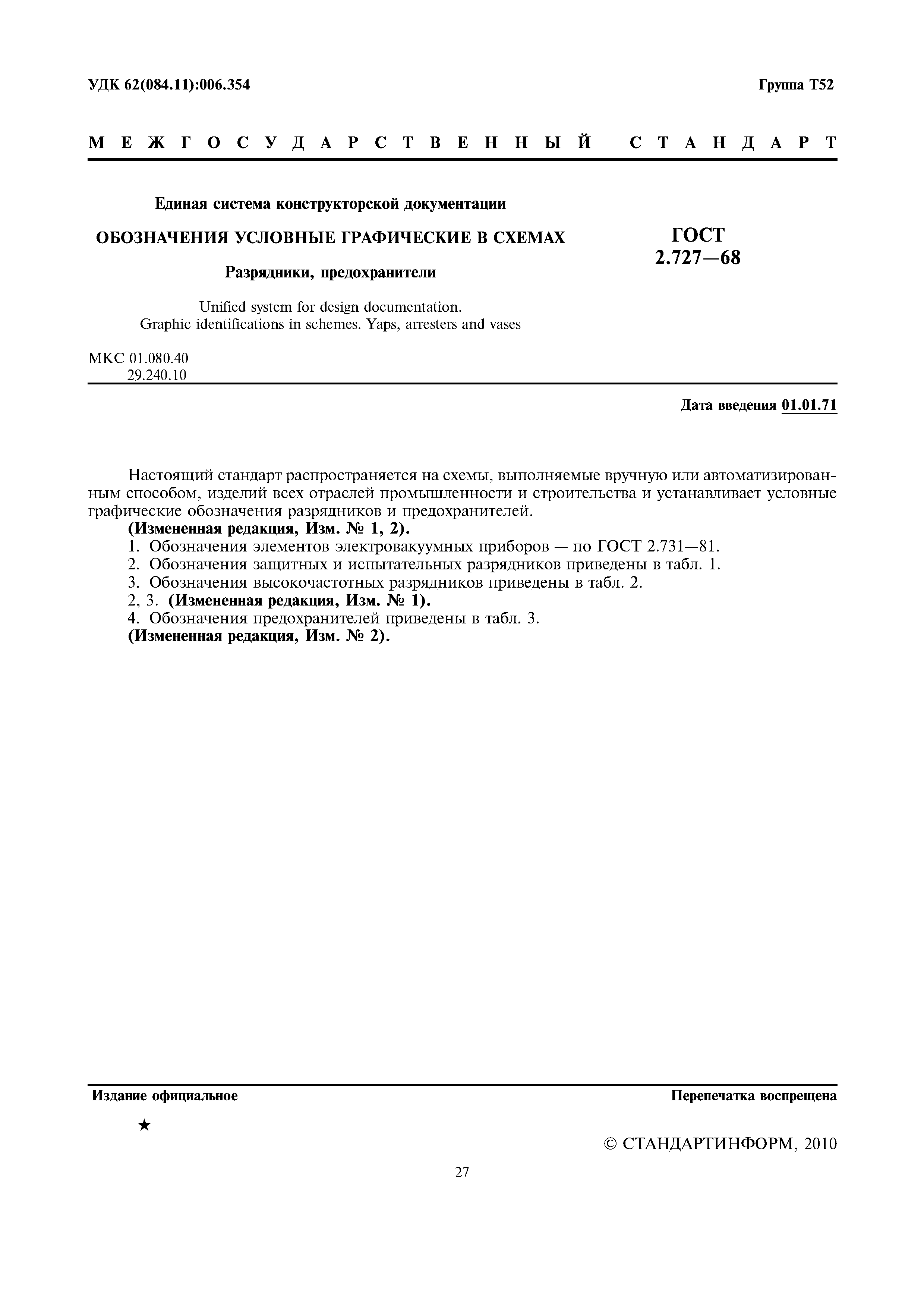

Область применения:	Стандарт распространяется на схемы, выполняемые вручную или автоматизированым способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранители.

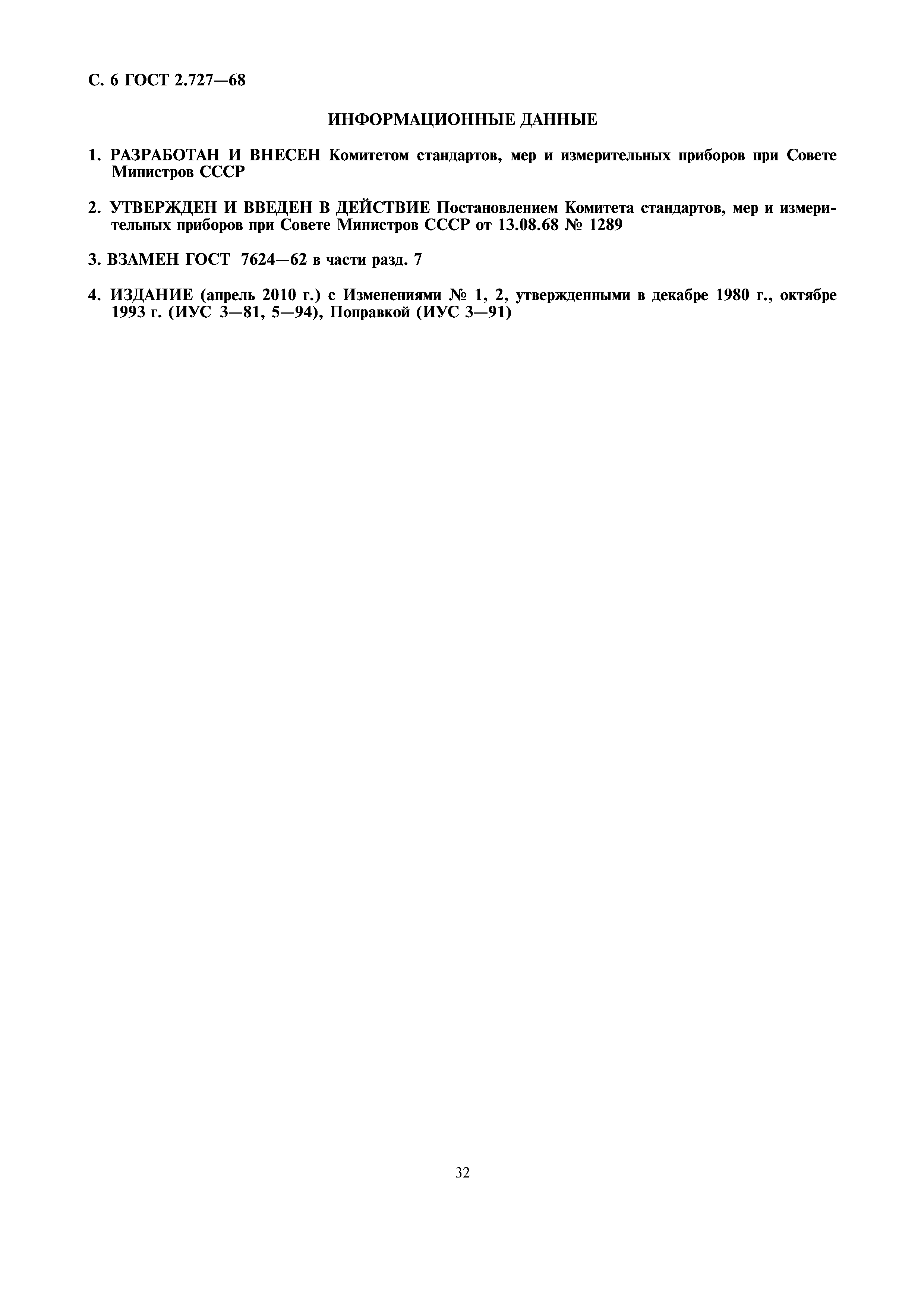

Разработан:	Комитет стандартов, мер и измерительных приборов при Совете Министров СССР
Утверждён:	13.08.1968 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 1289)
Издан:	ИПК Издательство стандартов (2002 г. ) Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Подстанции. Защитные разрядники ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Подстанции. Защитные разрядники ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 2 от 01.07.1994 (ИУС 5-94)
Заменяет собой:	ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 7)
Нормативные ссылки:	ГОСТ 2.731-81 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные»

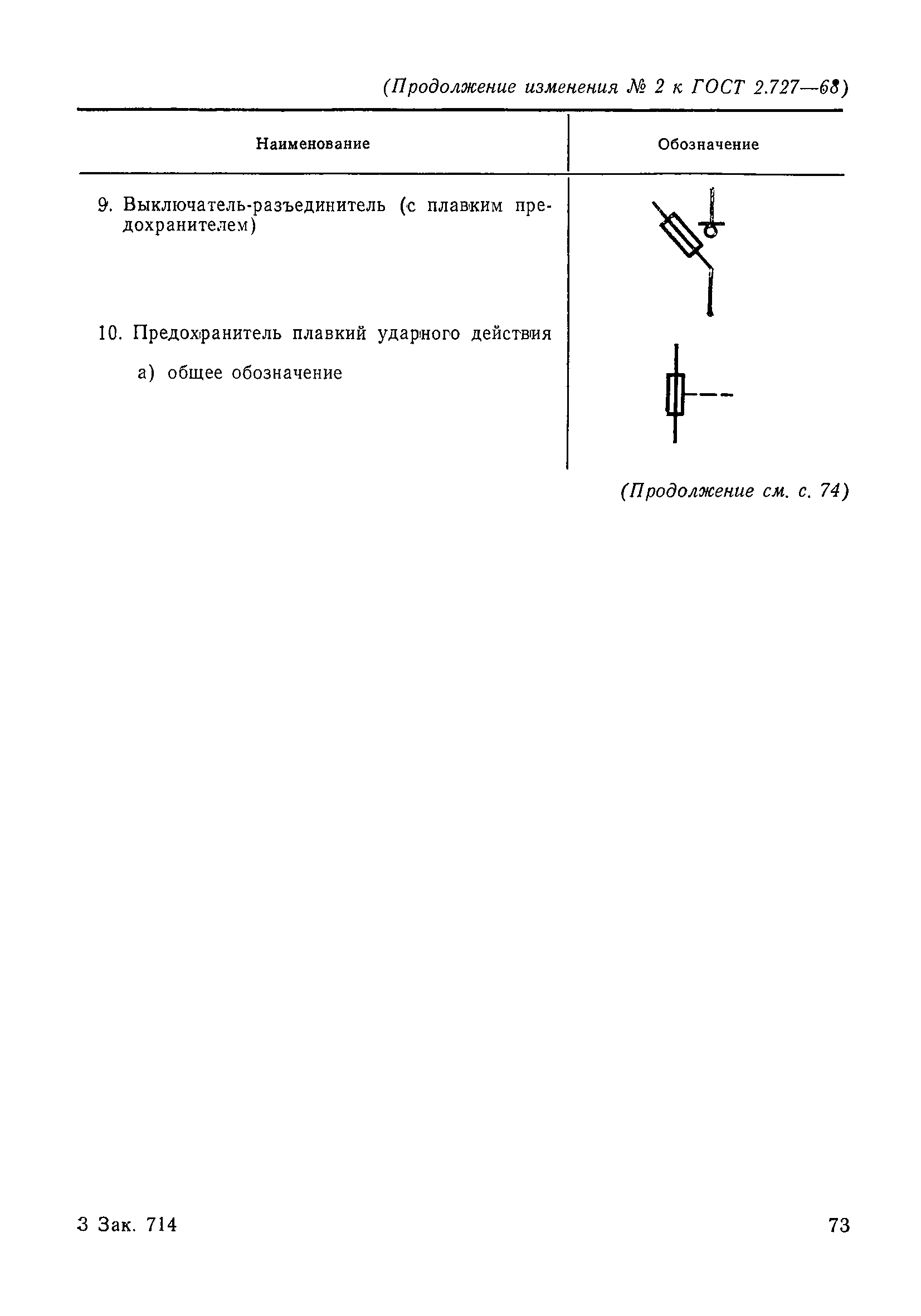

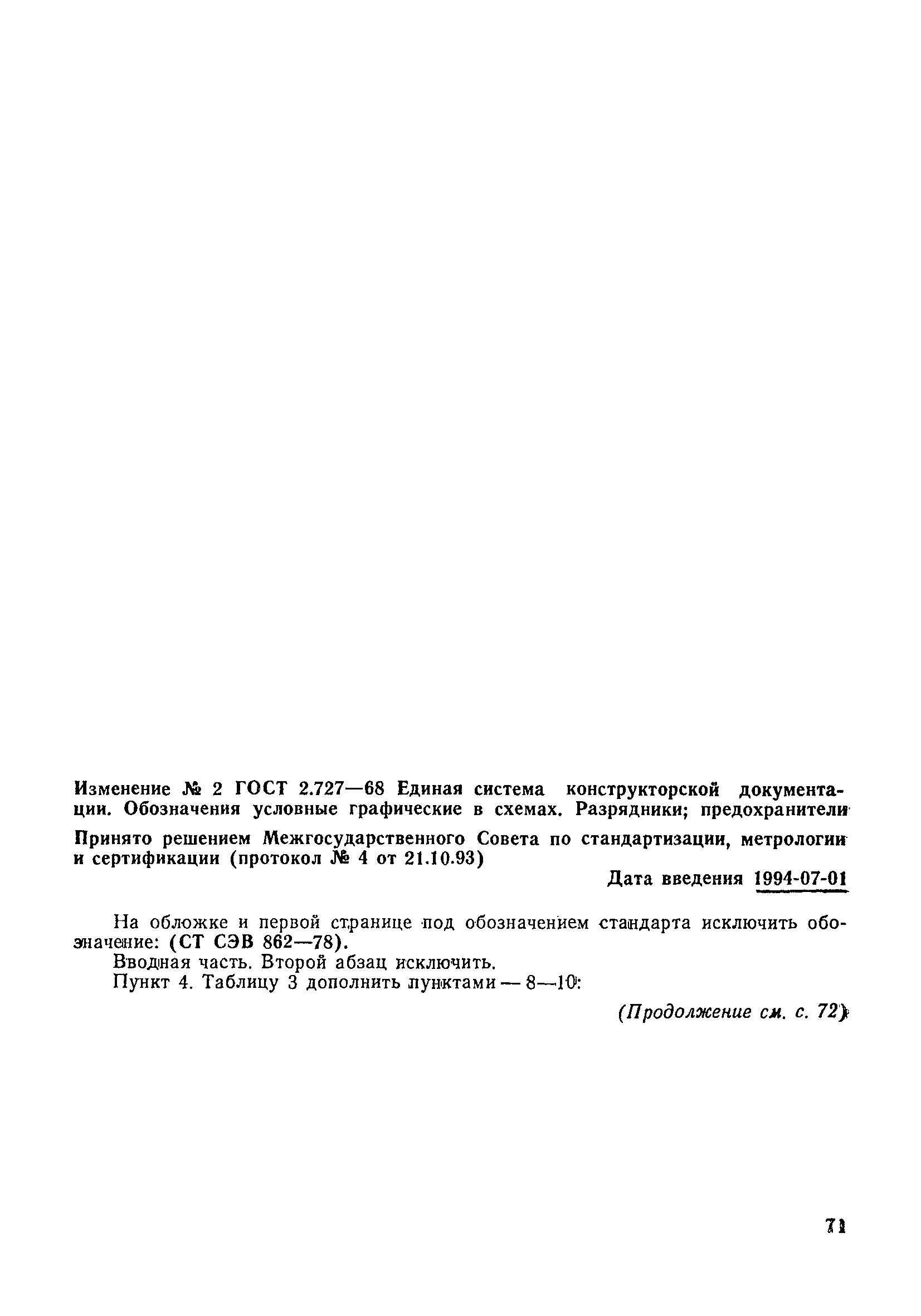

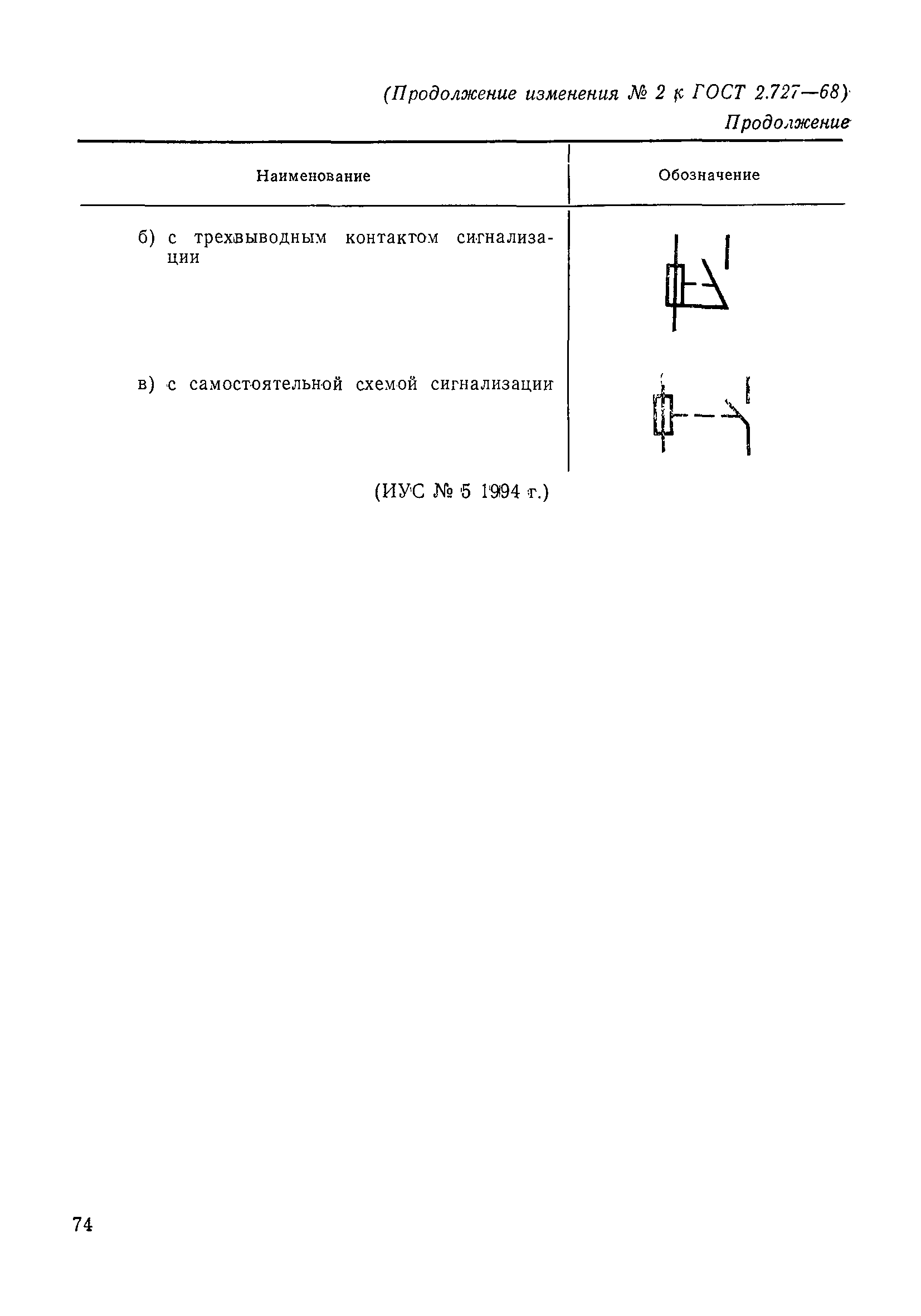

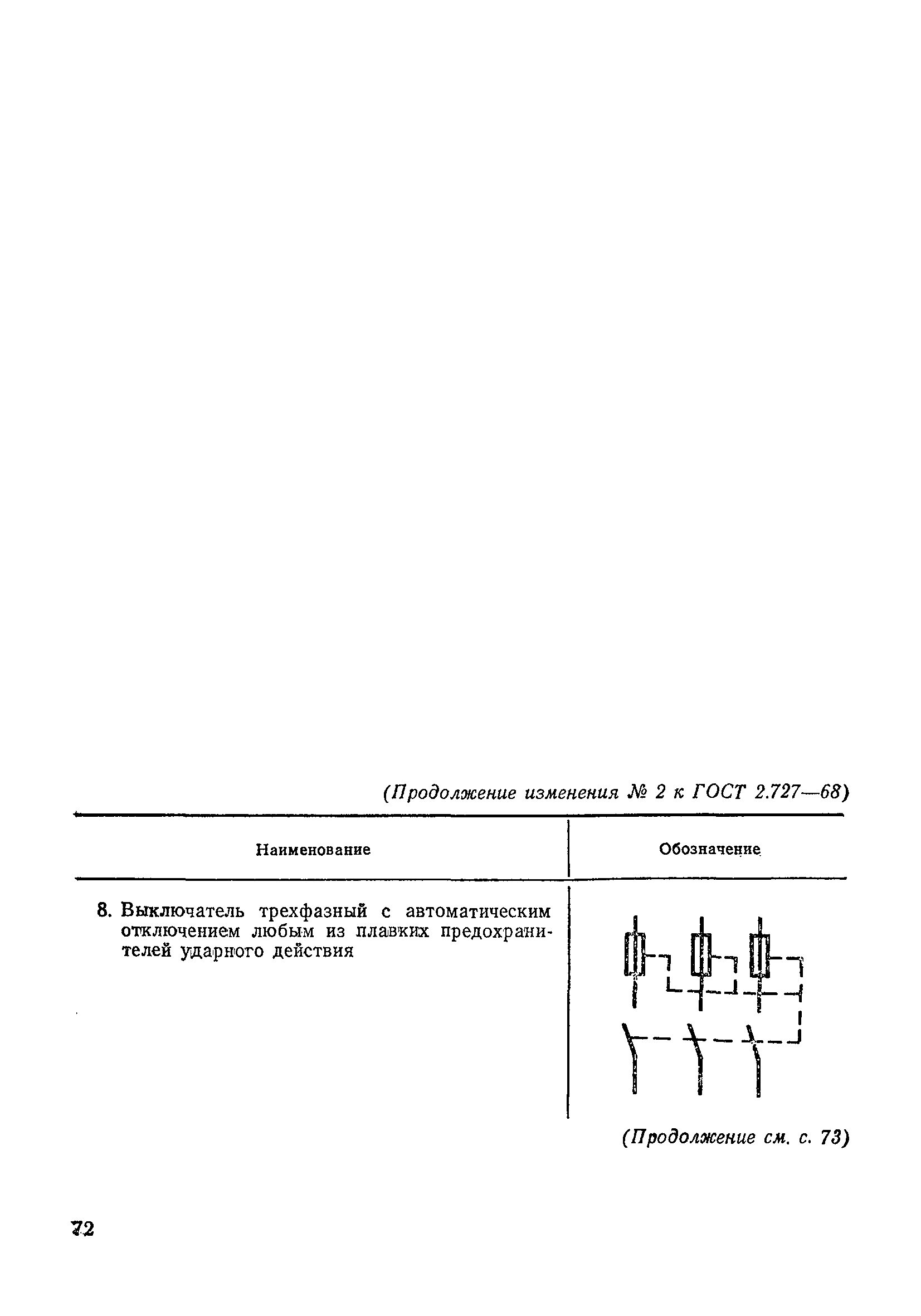

Текстовое изменение № 2 от 01.07.1994
