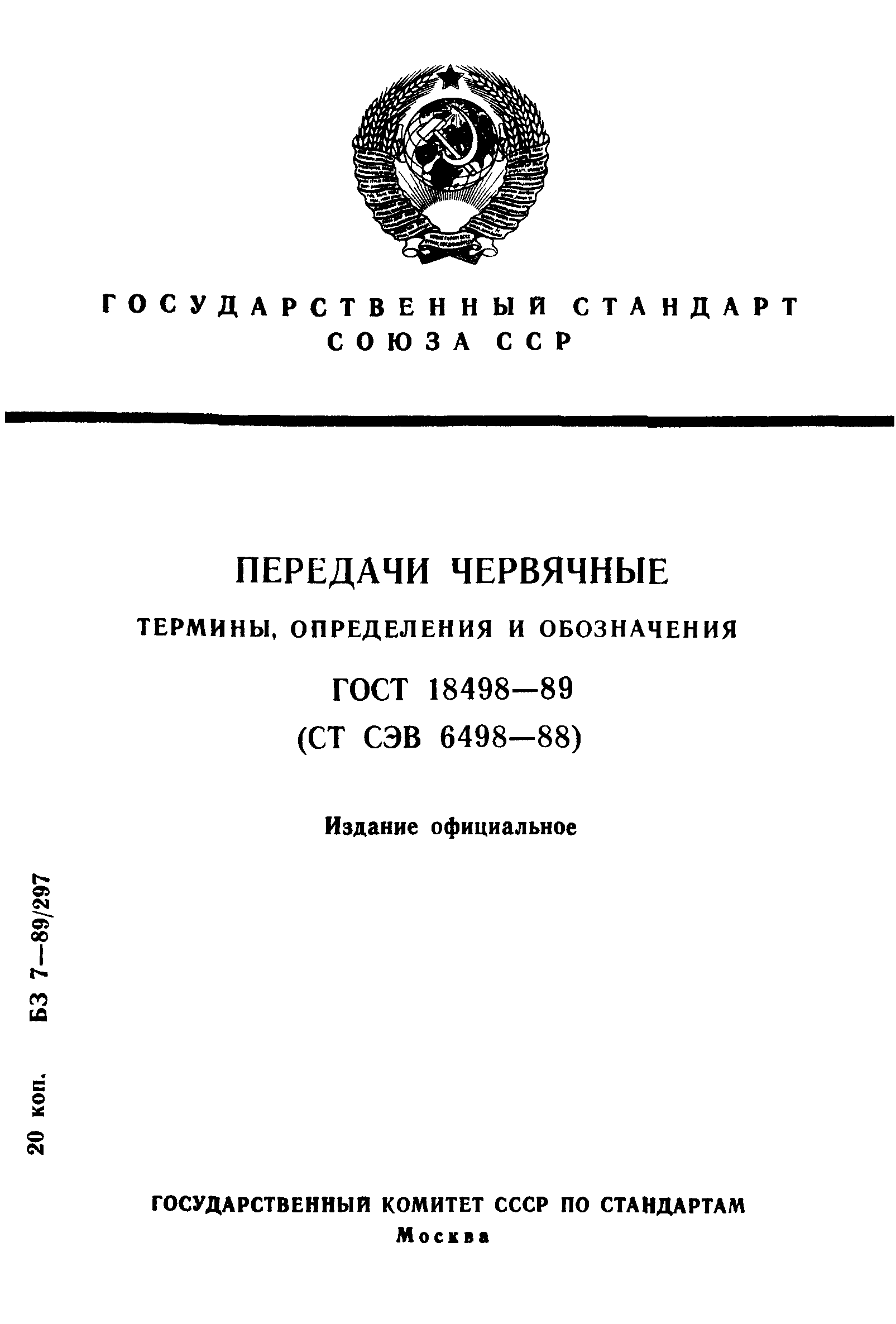

Скачать ГОСТ 18498-89 Передачи червячные. Термины, определения и обозначенияДата актуализации: 10.08.2017 ГОСТ 18498-89

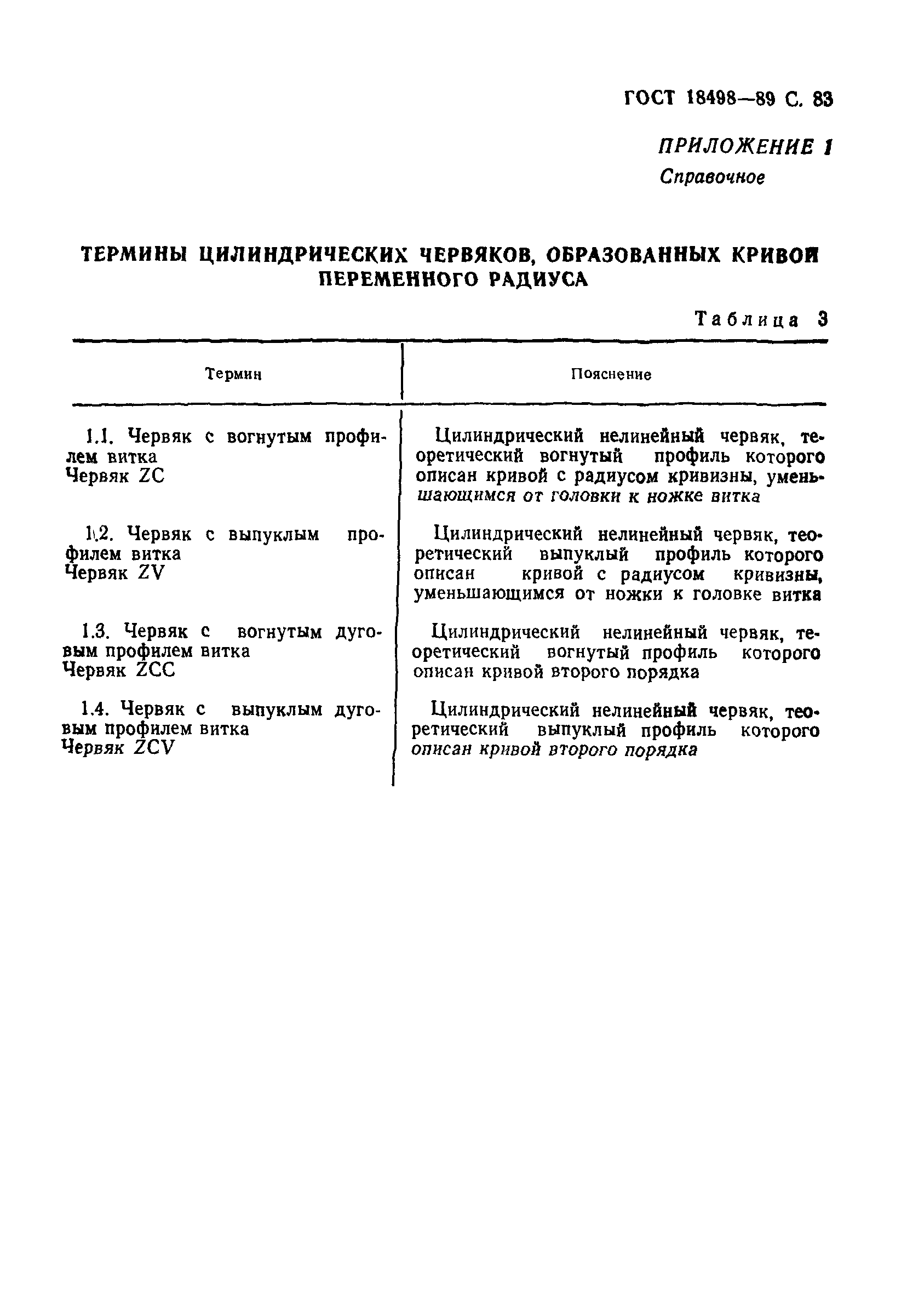

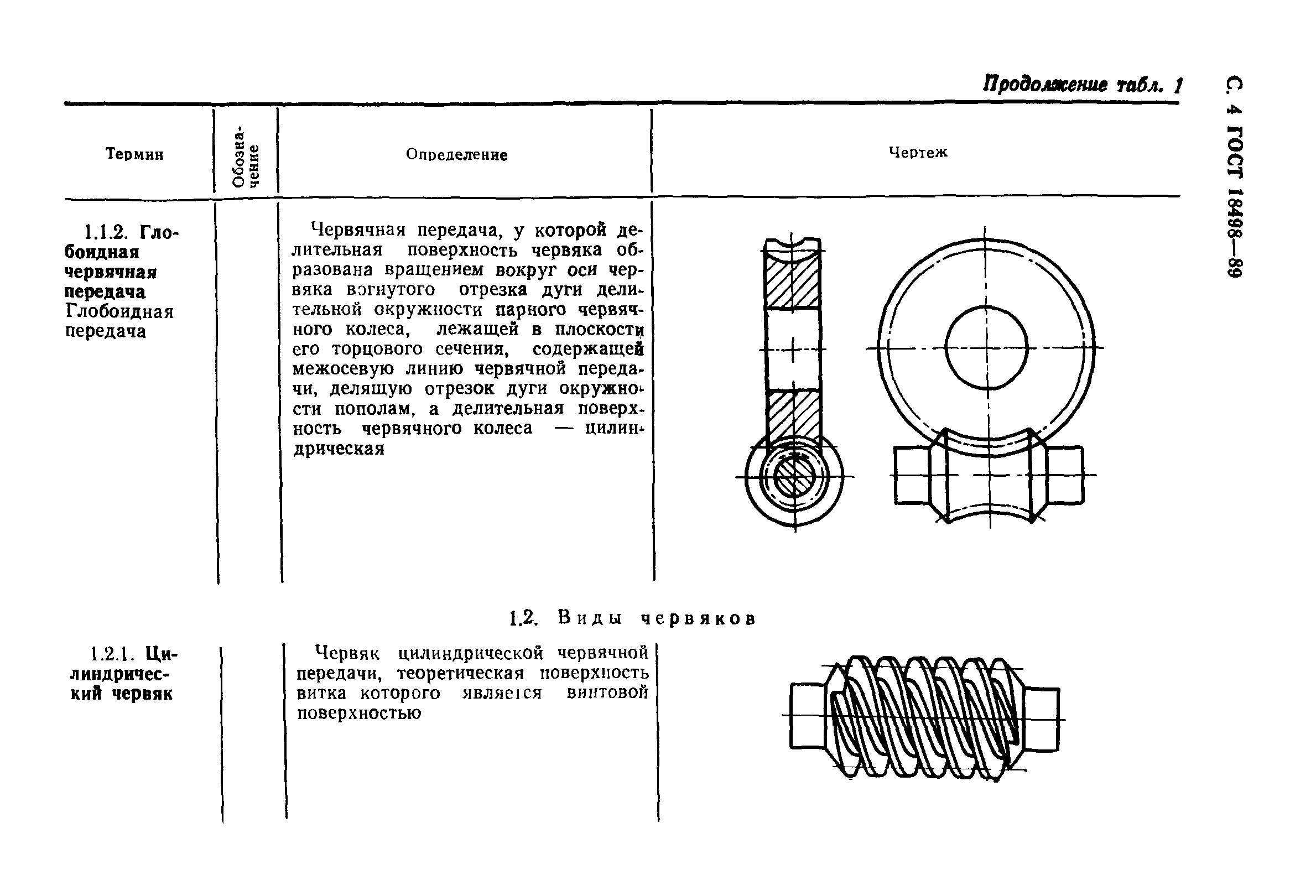

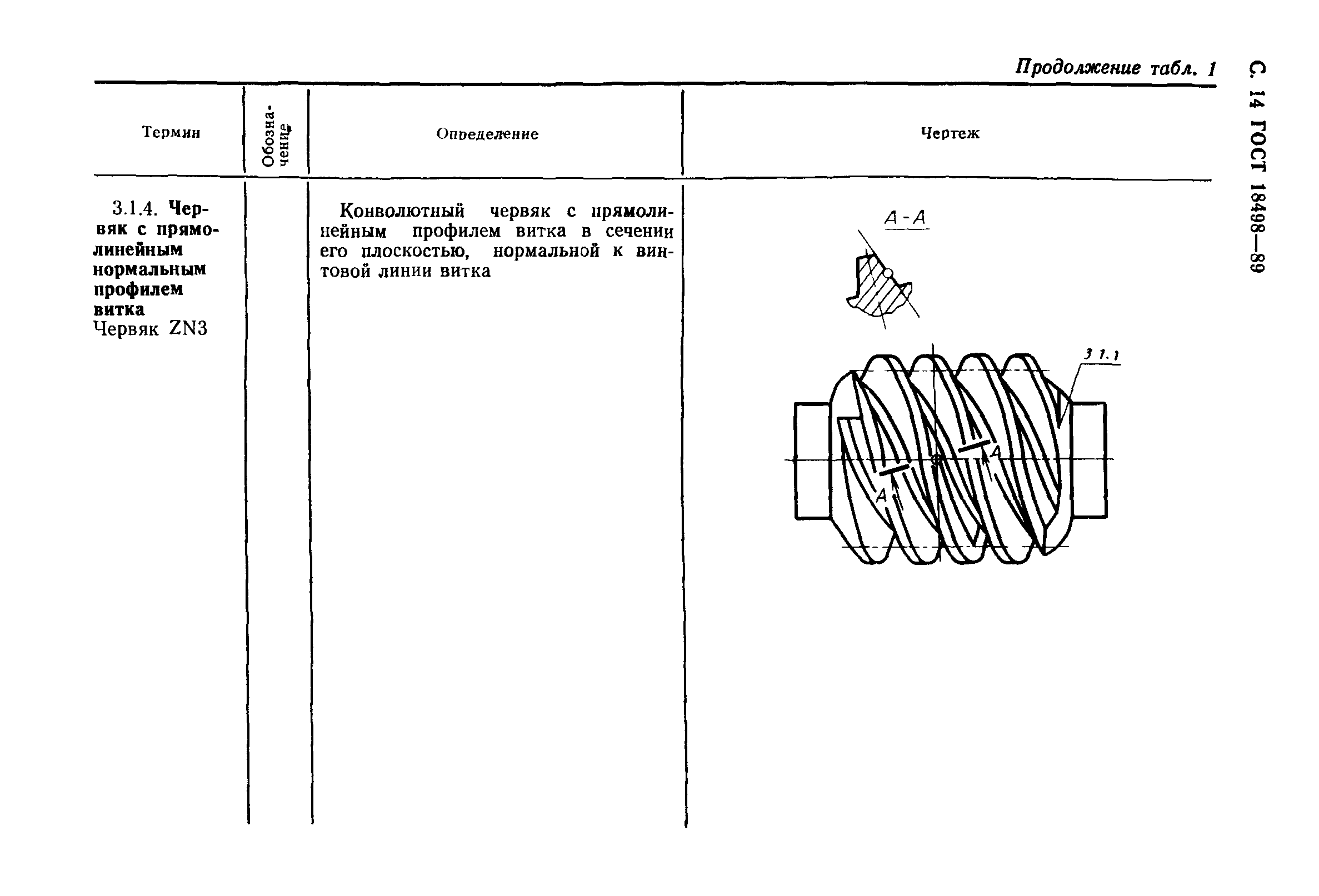

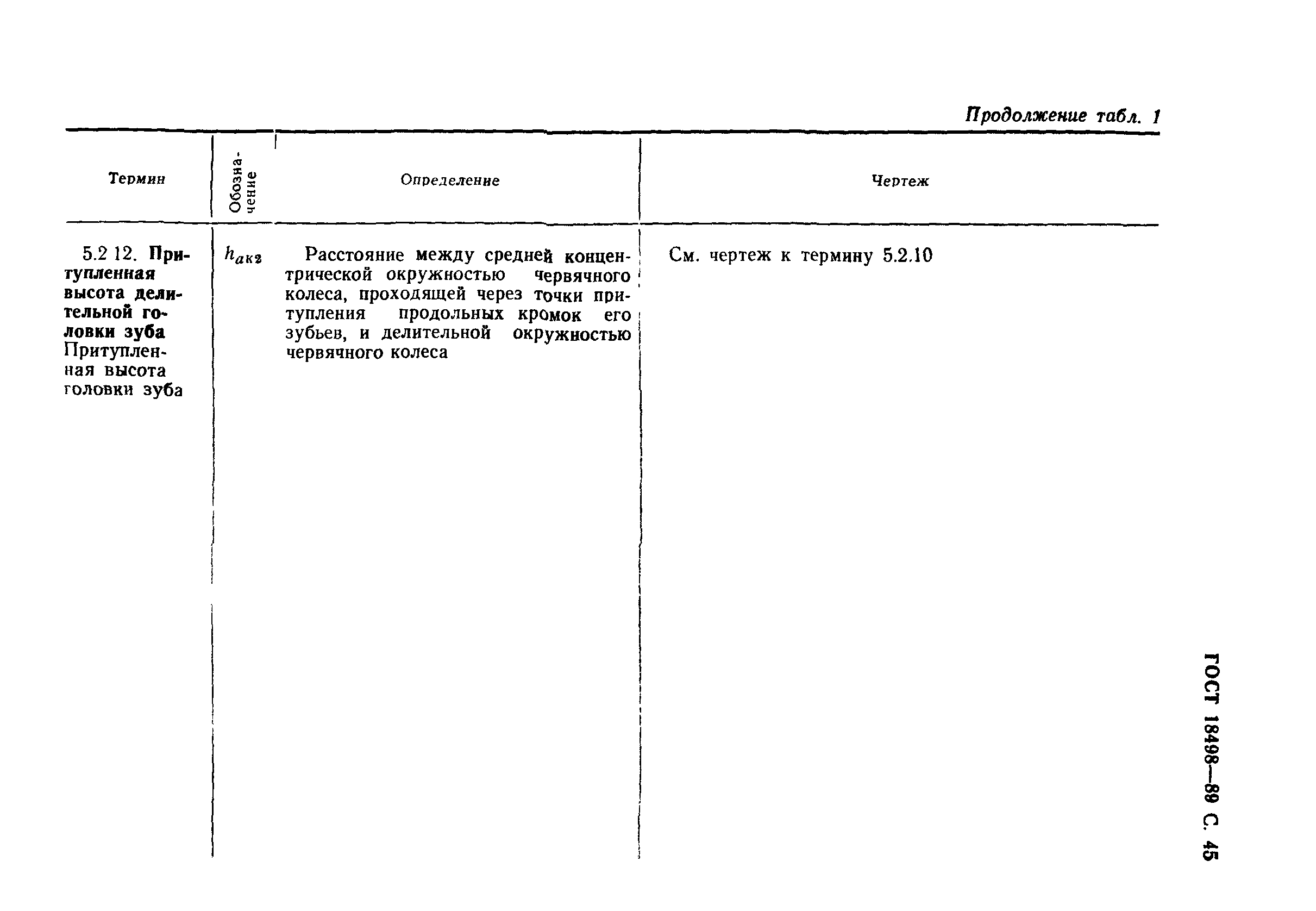

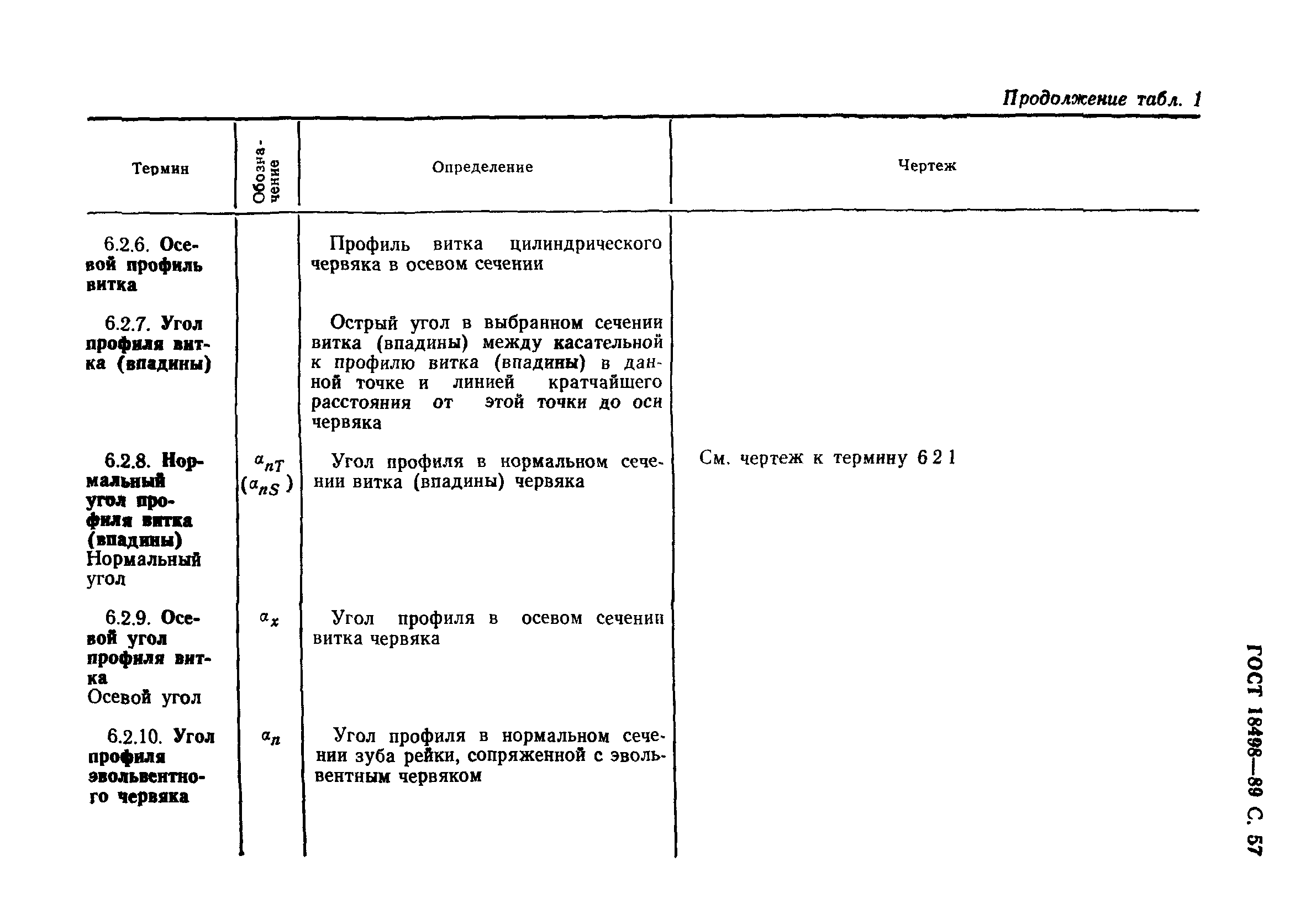

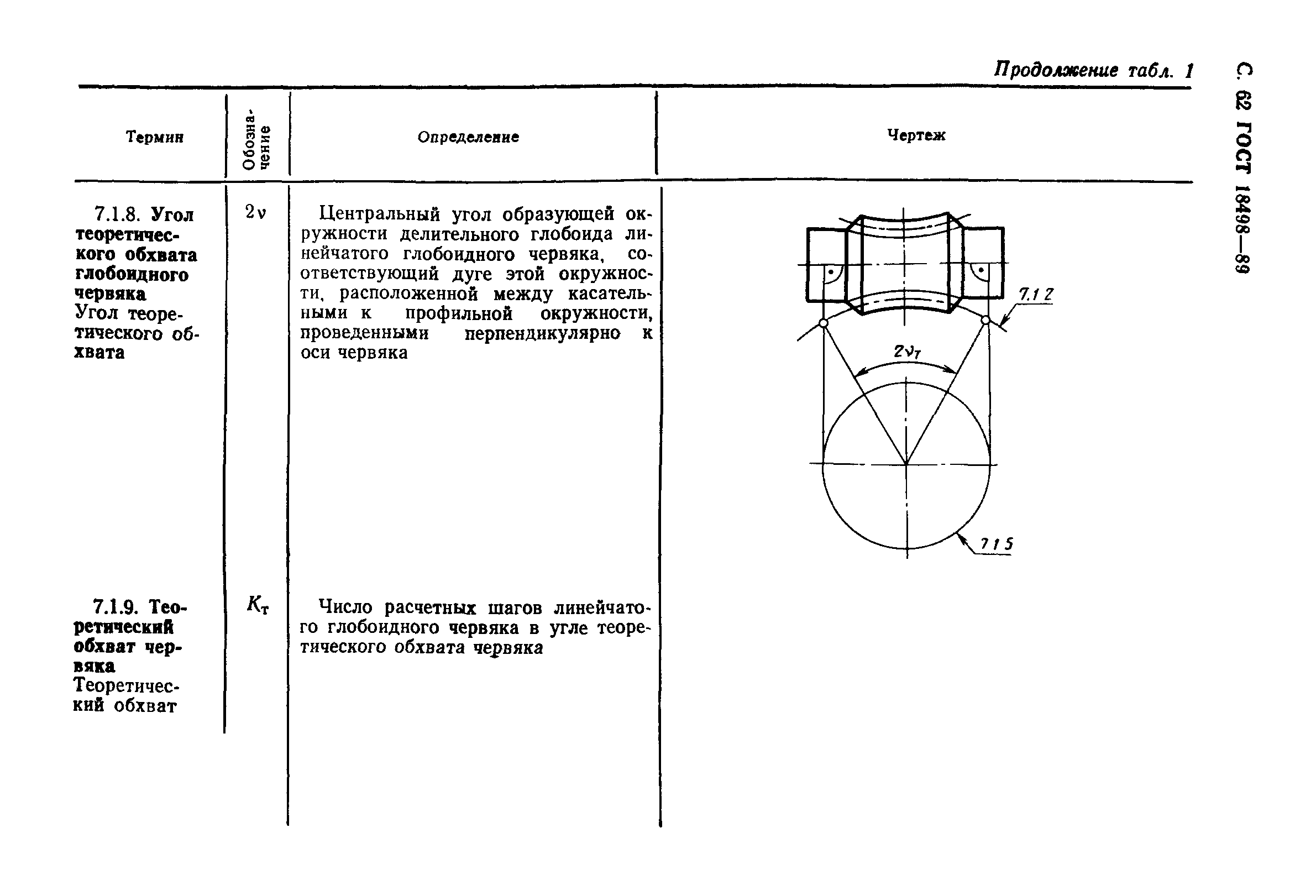

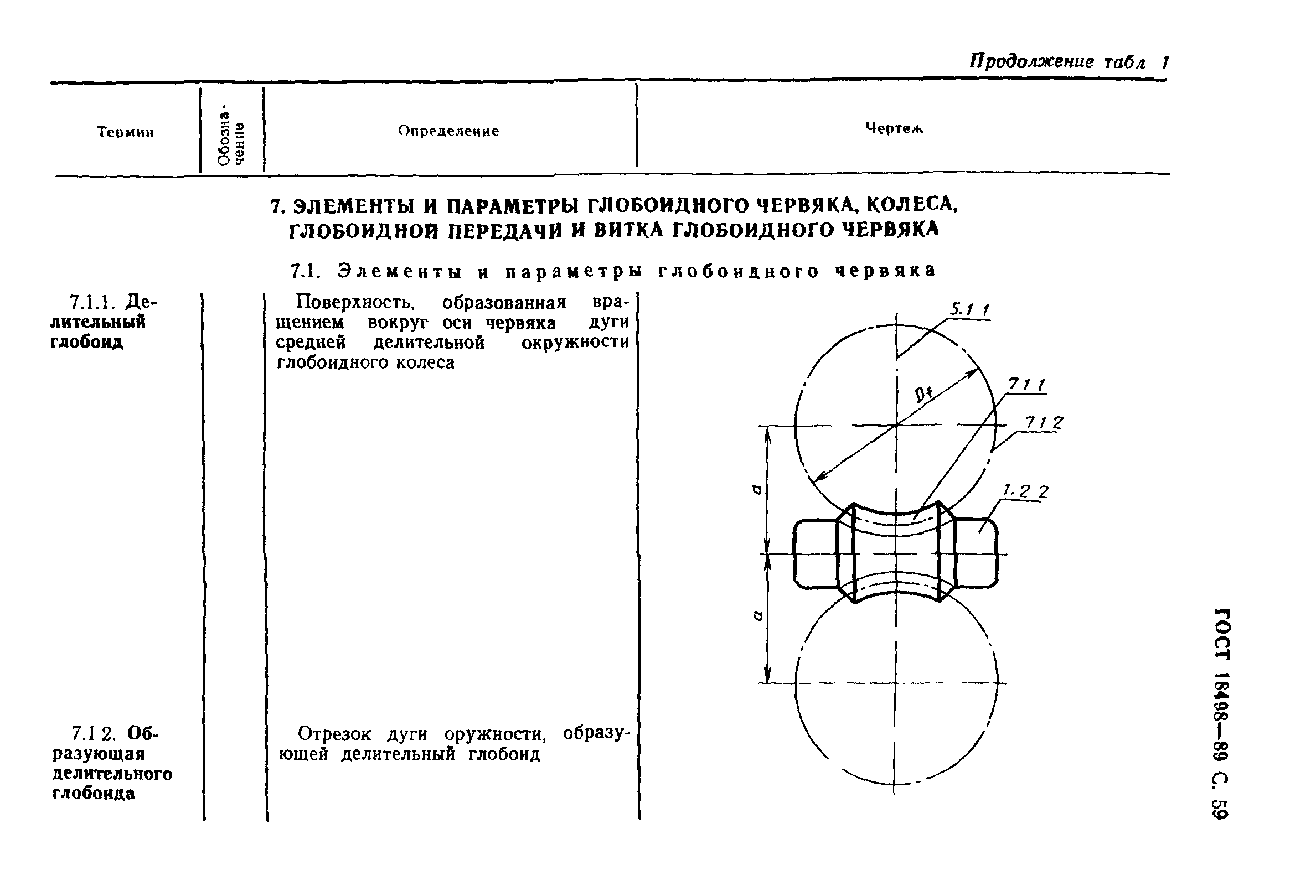

Передачи червячные. Термины, определения и обозначенияОбозначение: | ГОСТ 18498-89 | Обозначение англ: | GOST 18498-89 | Статус: | взамен | Название рус.: | Передачи червячные. Термины, определения и обозначения | Название англ.: | Worm gear pairs. Terms, definitions and symbols | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1990 | Область применения: | Стандарт устанавливает термины, определения и буквенные обозначения понятий, относящихся к геометии и кинематике червячных передач. | Оглавление: | 1 Виды червячных передач, червяков и чепвячных колес 2 Исходные и производящие червяки, элементы и параметры станочного зацепления 3 Цилиндрические червяки 4 Глобоидные червяки 5 Элементы и параметры червяка и червячного колеса, витка и зуба 6 Элементы и параметры цилиндрического червяка и его витка 7 Элементы и параметры глобоидного червяка, колеса, глобоидной передачи и витка глобоидного червяка 8 Элементы, параметры и модификации червячной передачи Алфавитный указатель терминов Приложение 1 (справочное) Термины цилиндрических червяков, образованных кривой переменного радиуса Приложение 2 (справочное) Правила построения терминов и определений видовых понятий червячных передач | Разработан: | Министерство станкостроительной и инструментальной промышленности СССР
| Утверждён: | 26.07.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2484)
| Издан: | Издательство стандартов (1989 г. )
| Расположен в: |
| Заменяет собой: | |

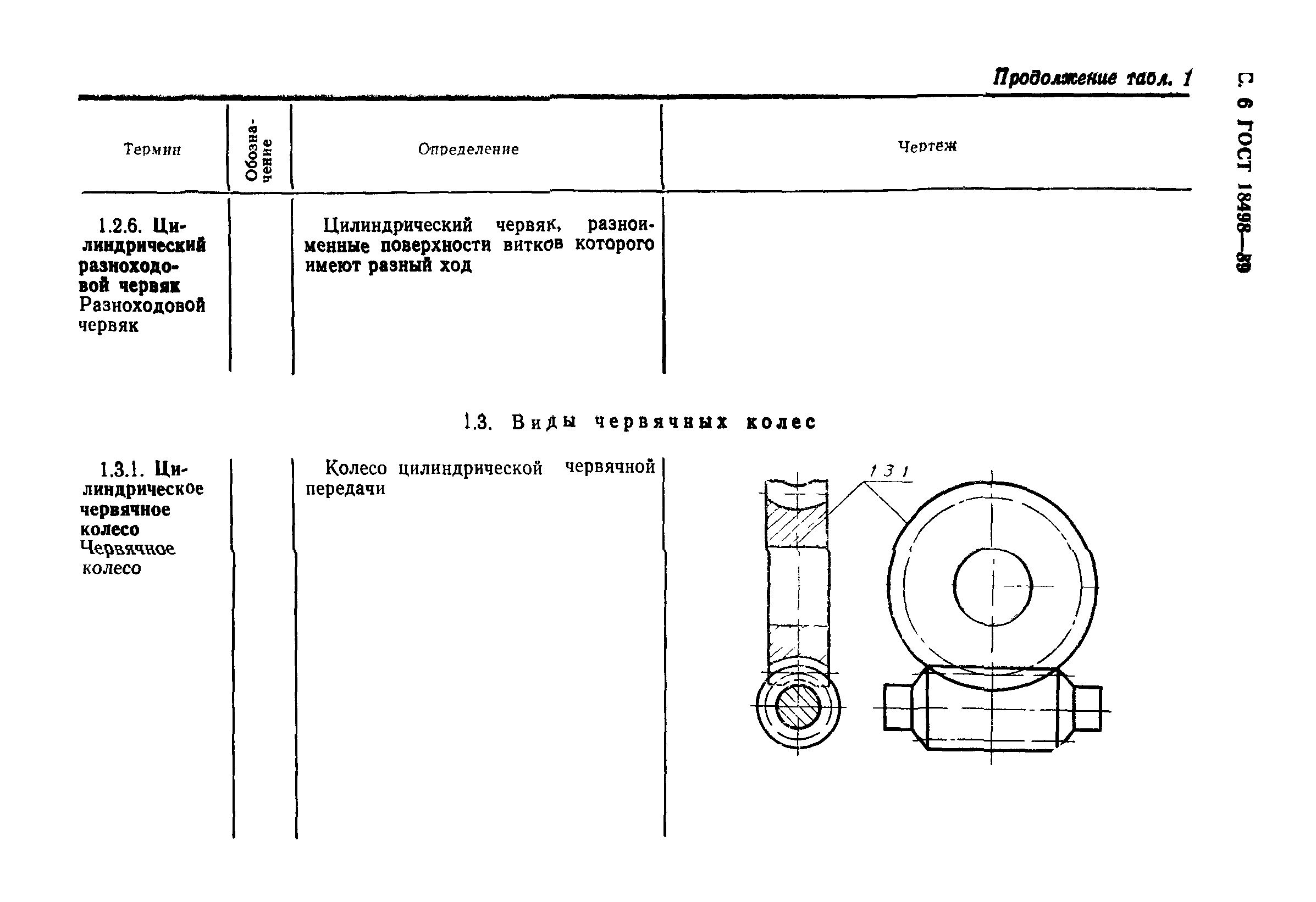

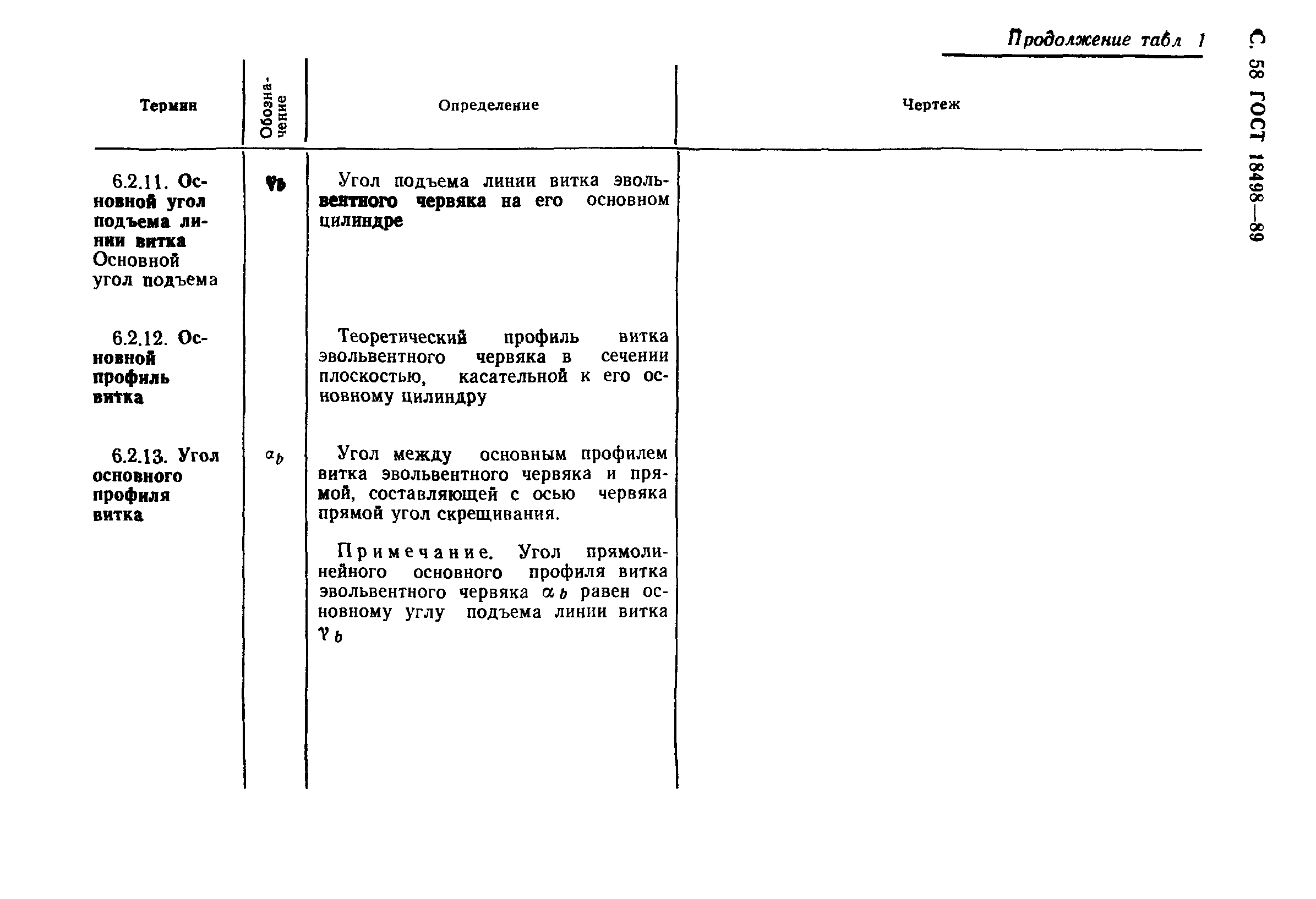

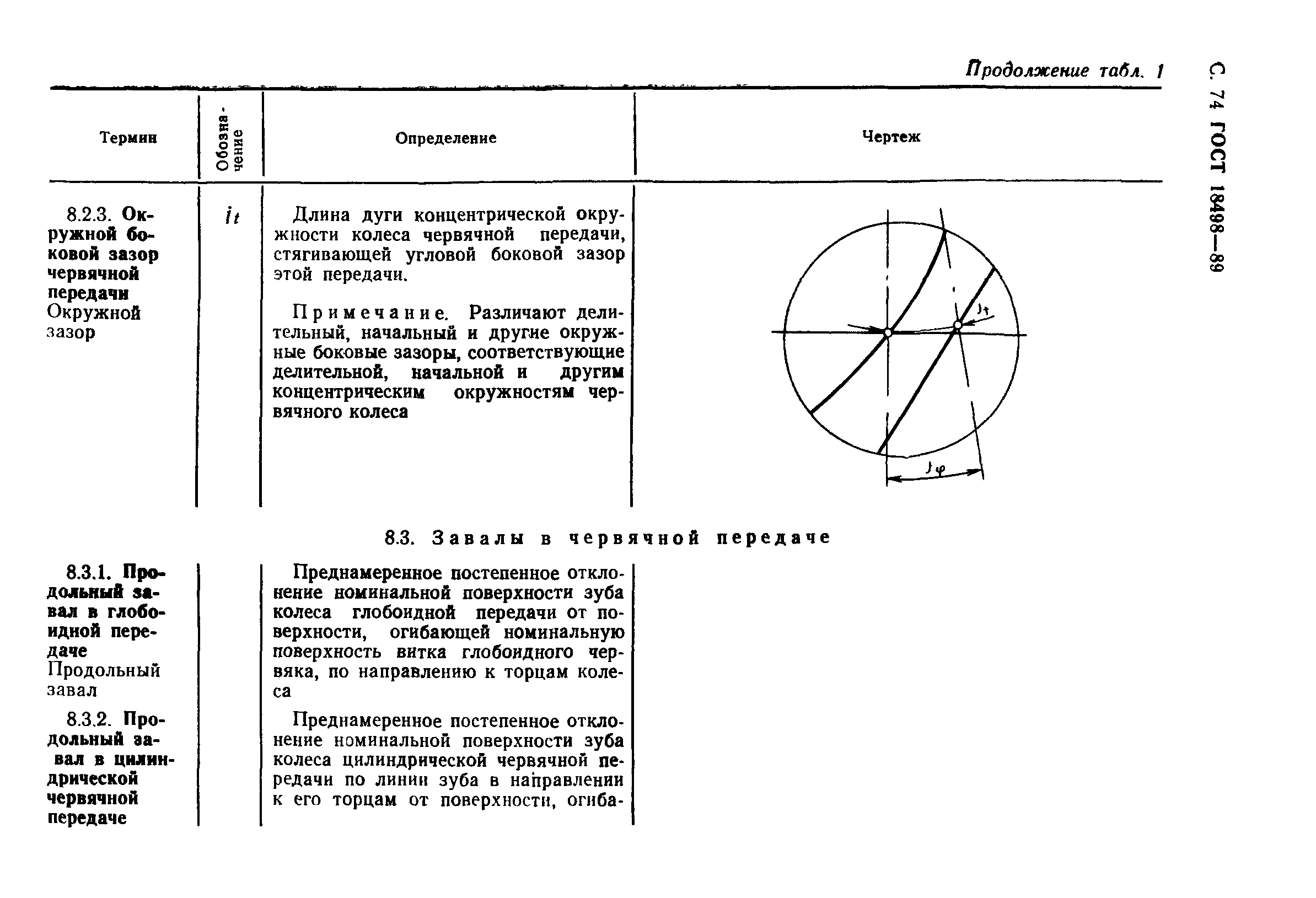

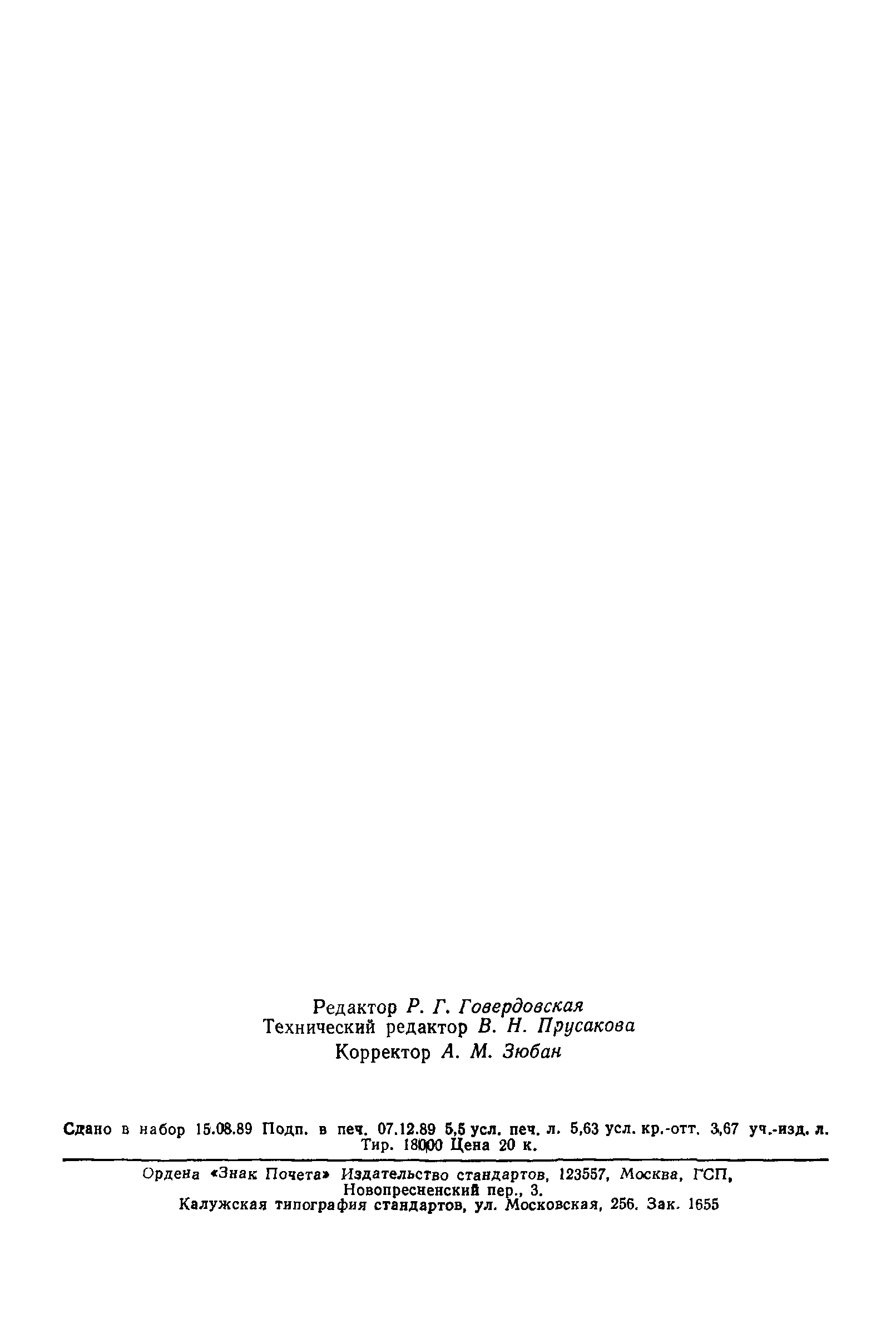

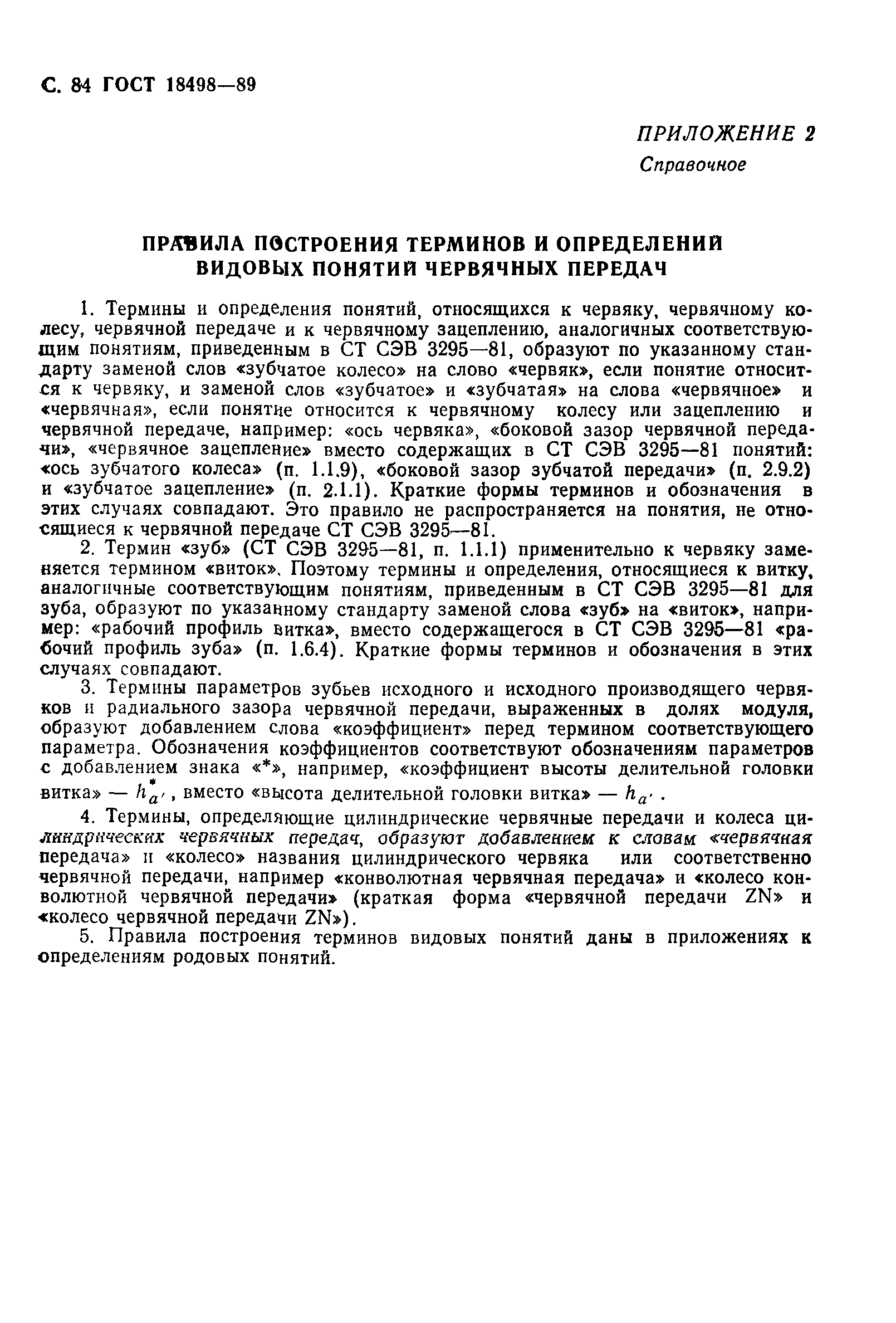

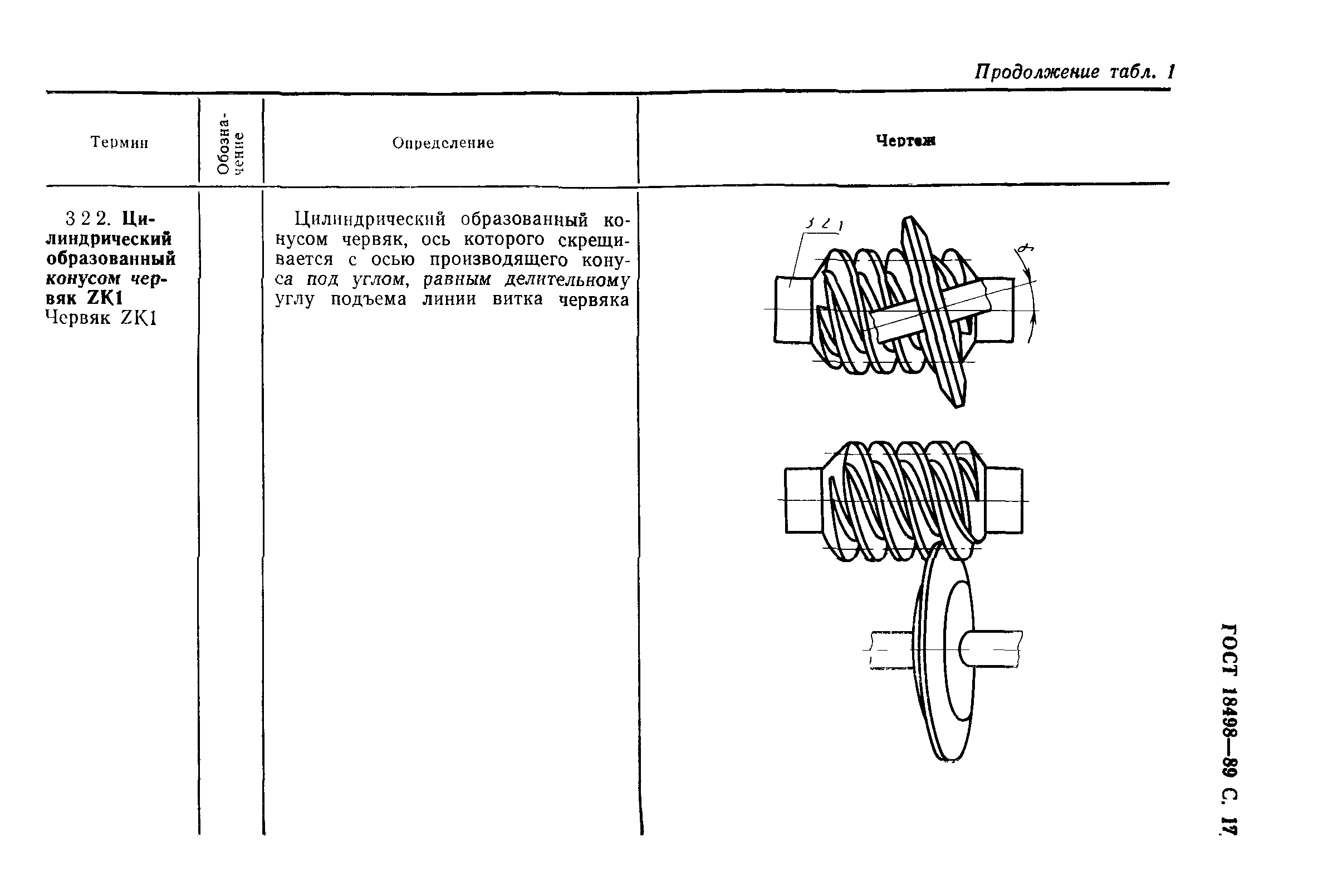

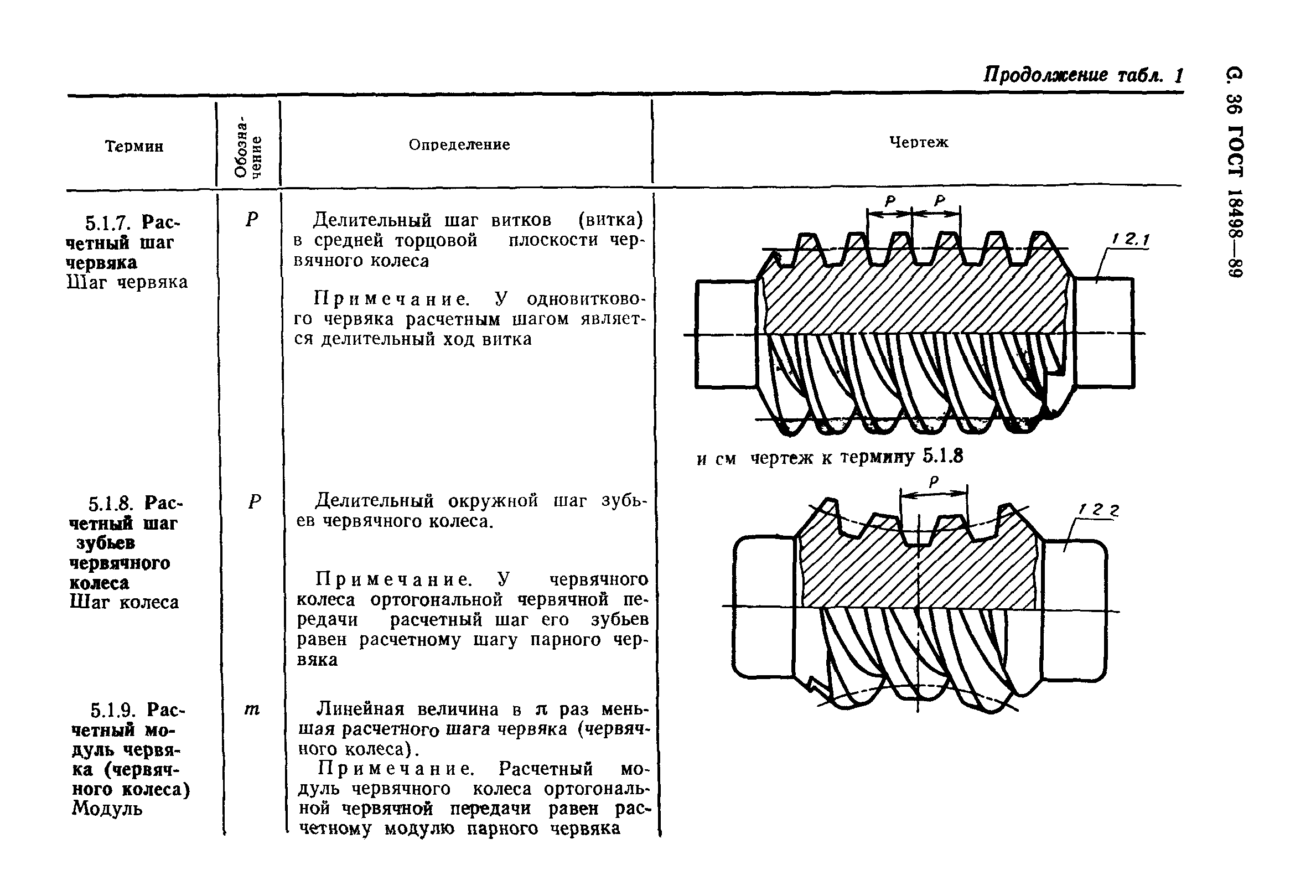

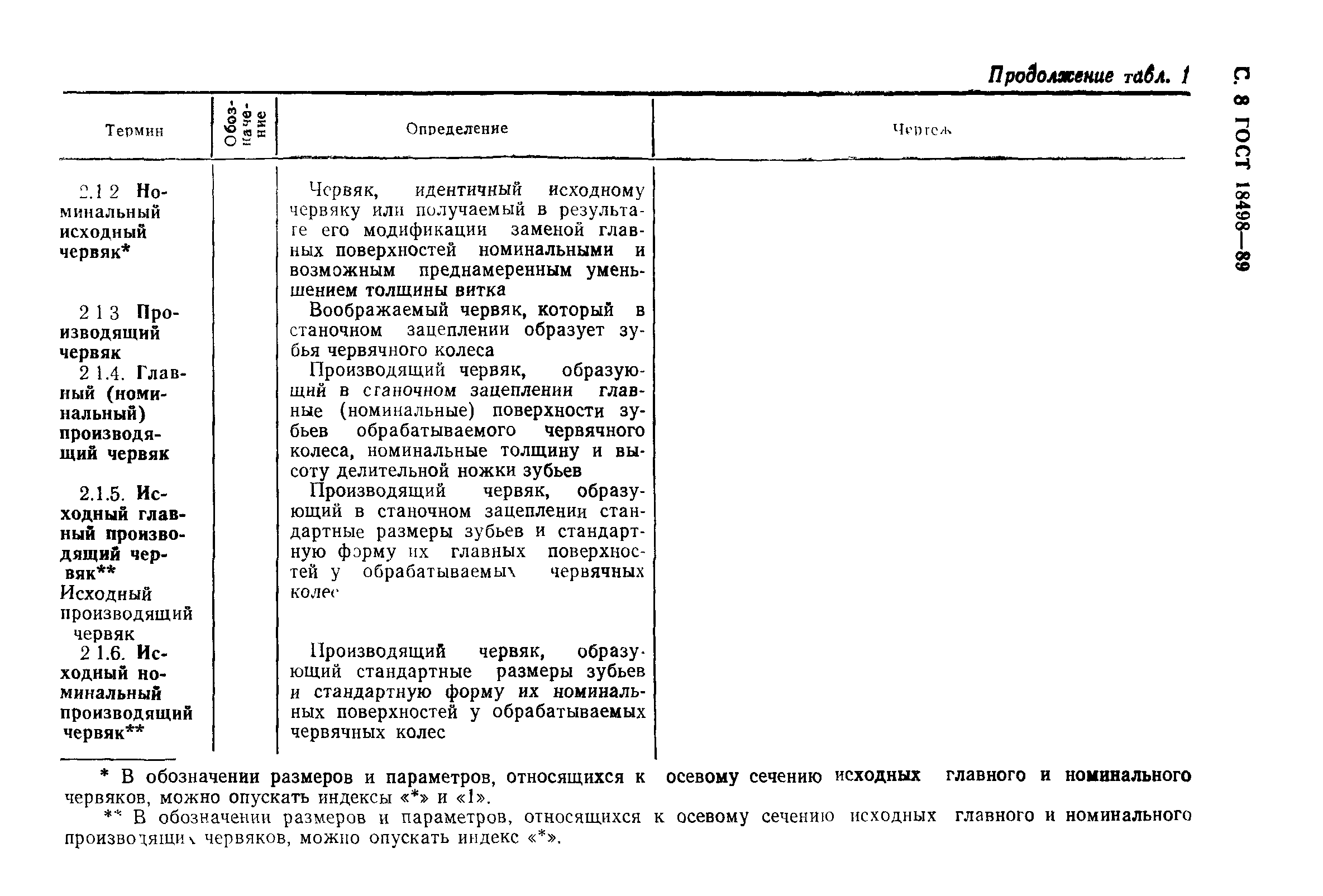

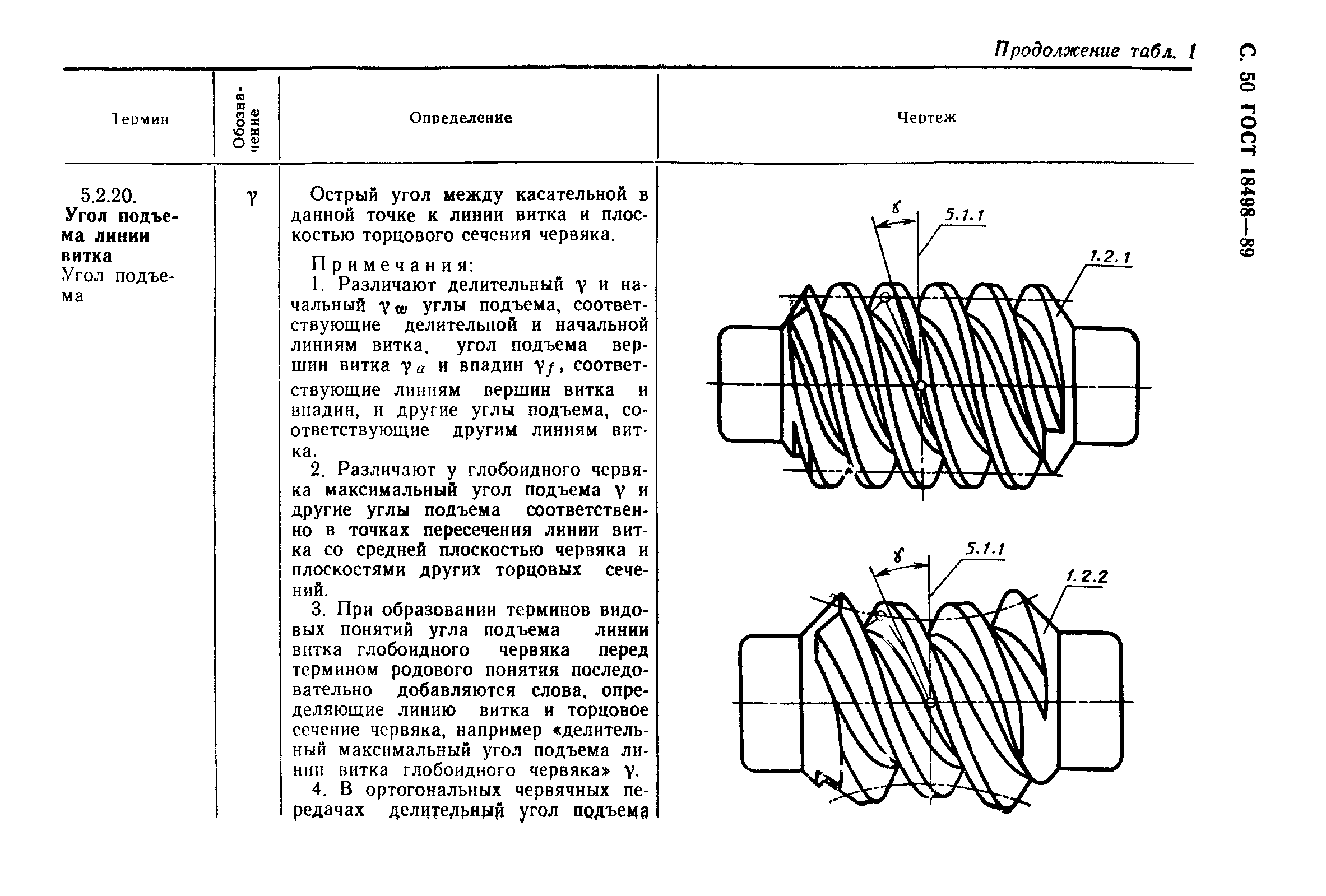

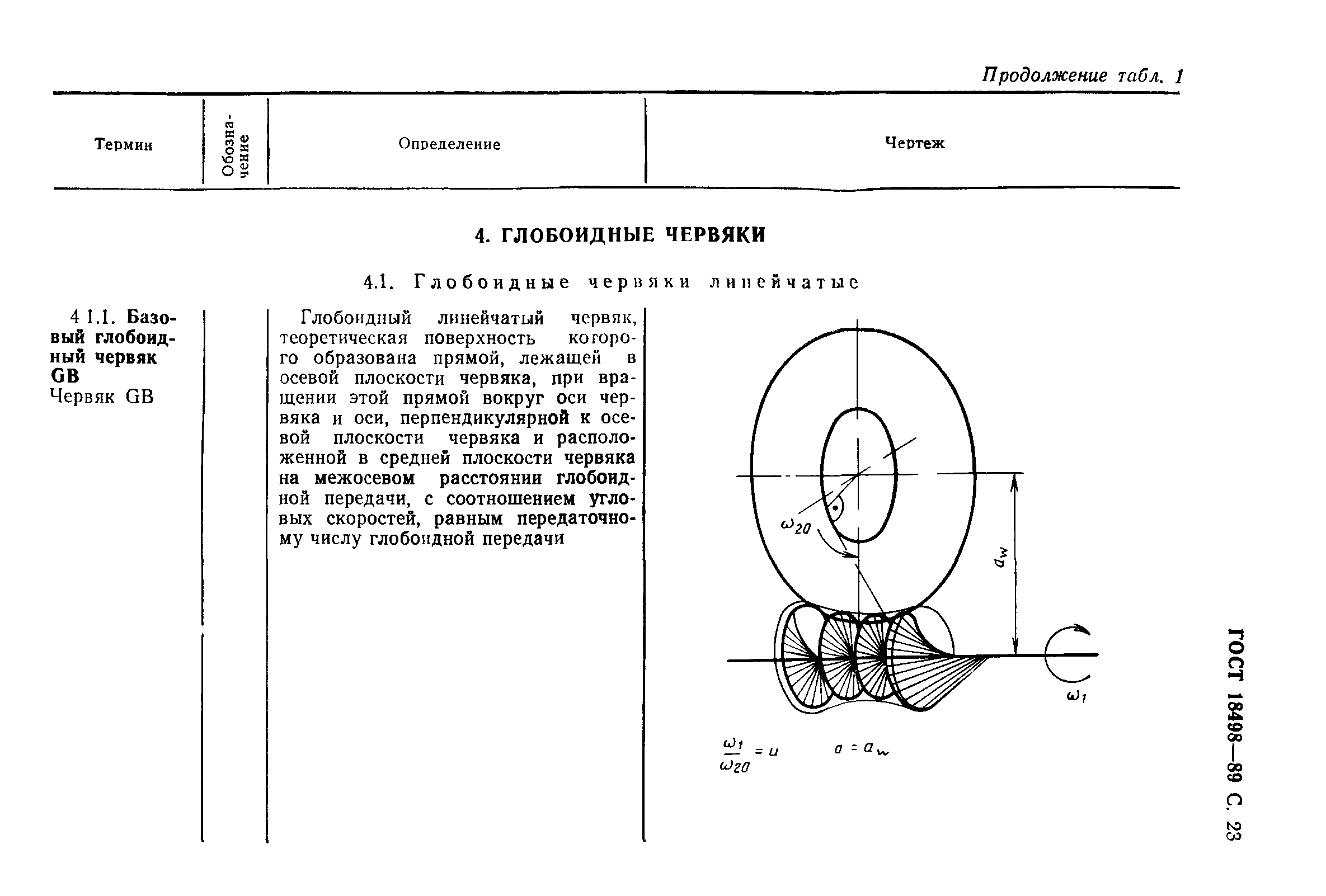

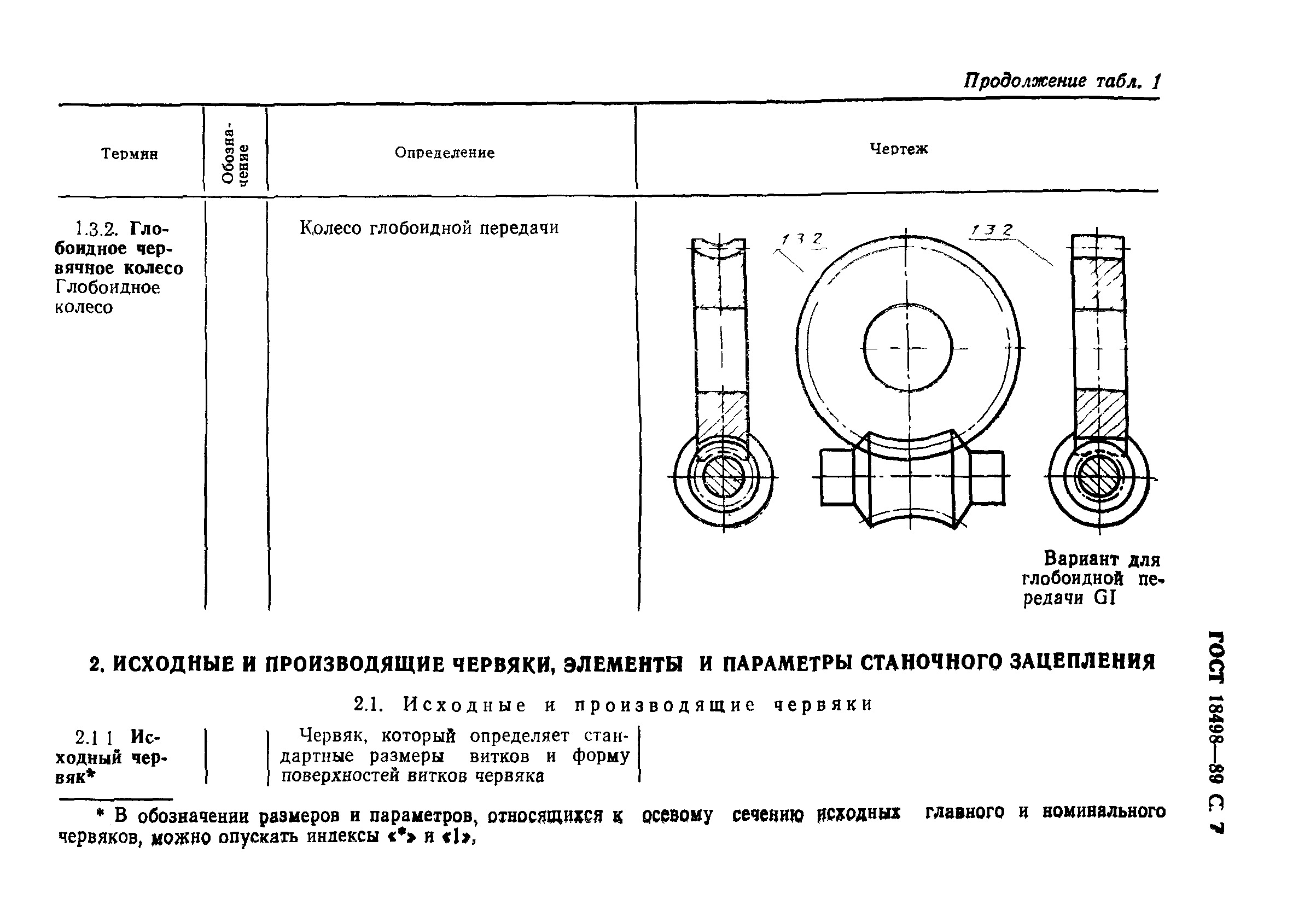

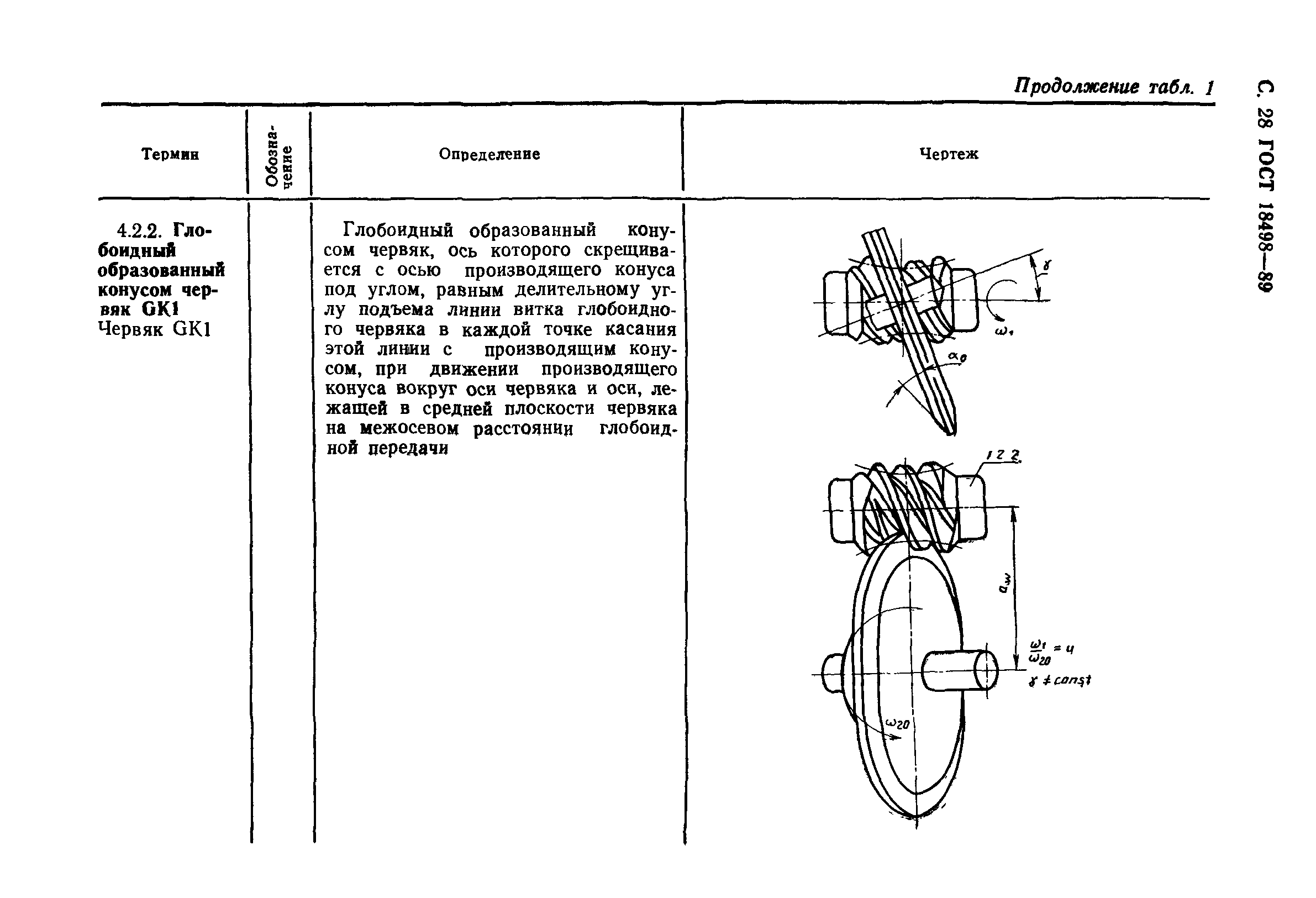

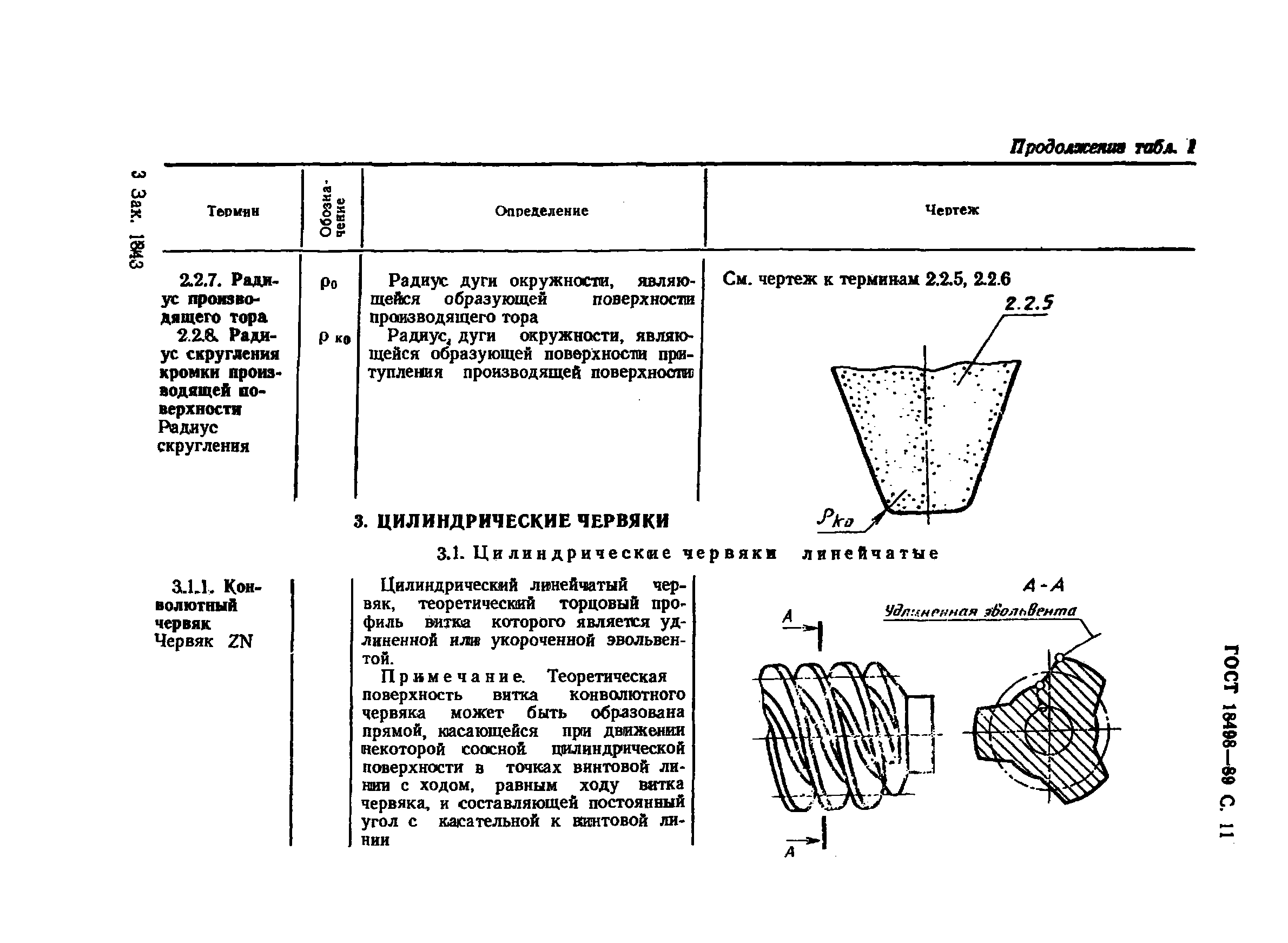

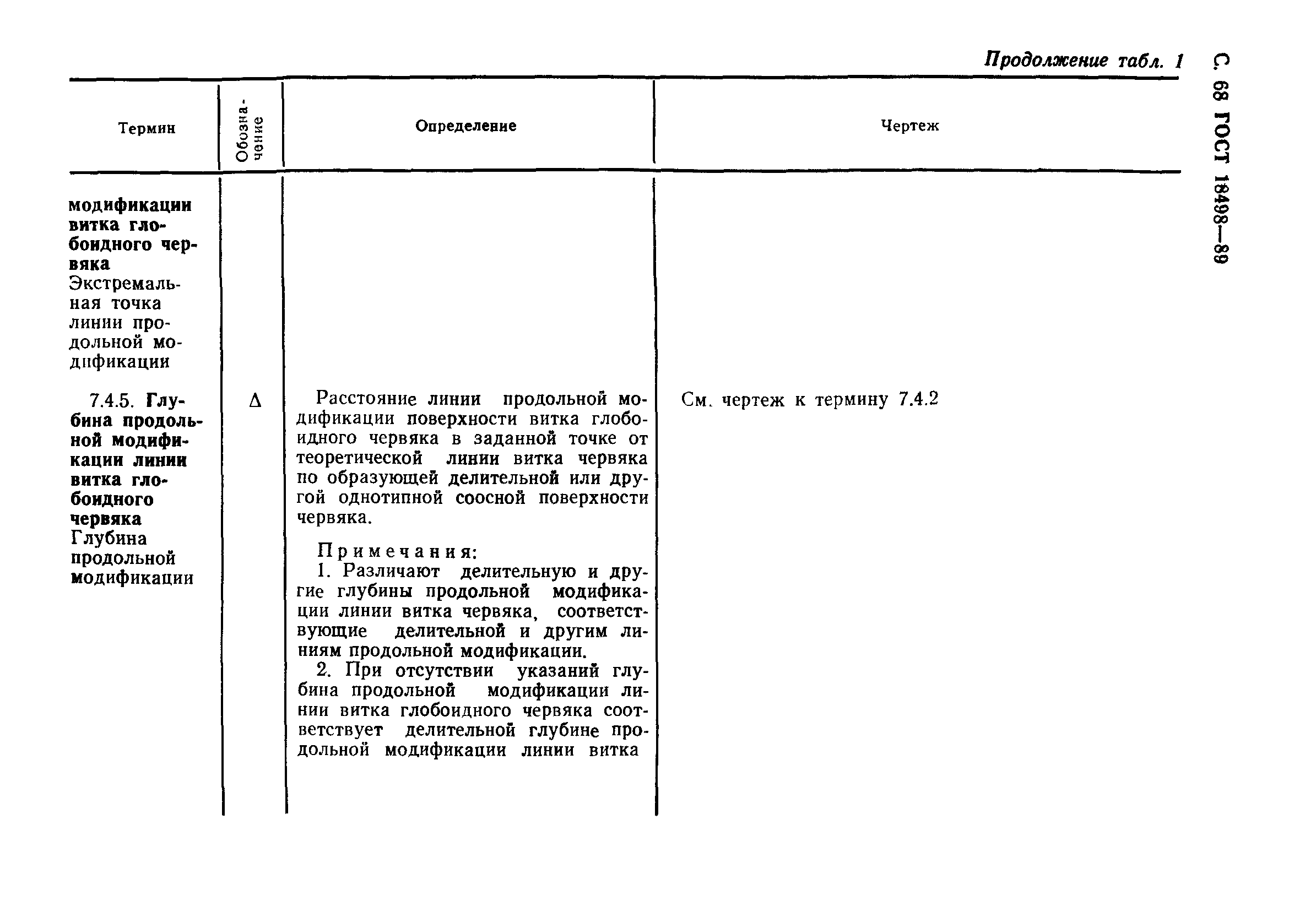

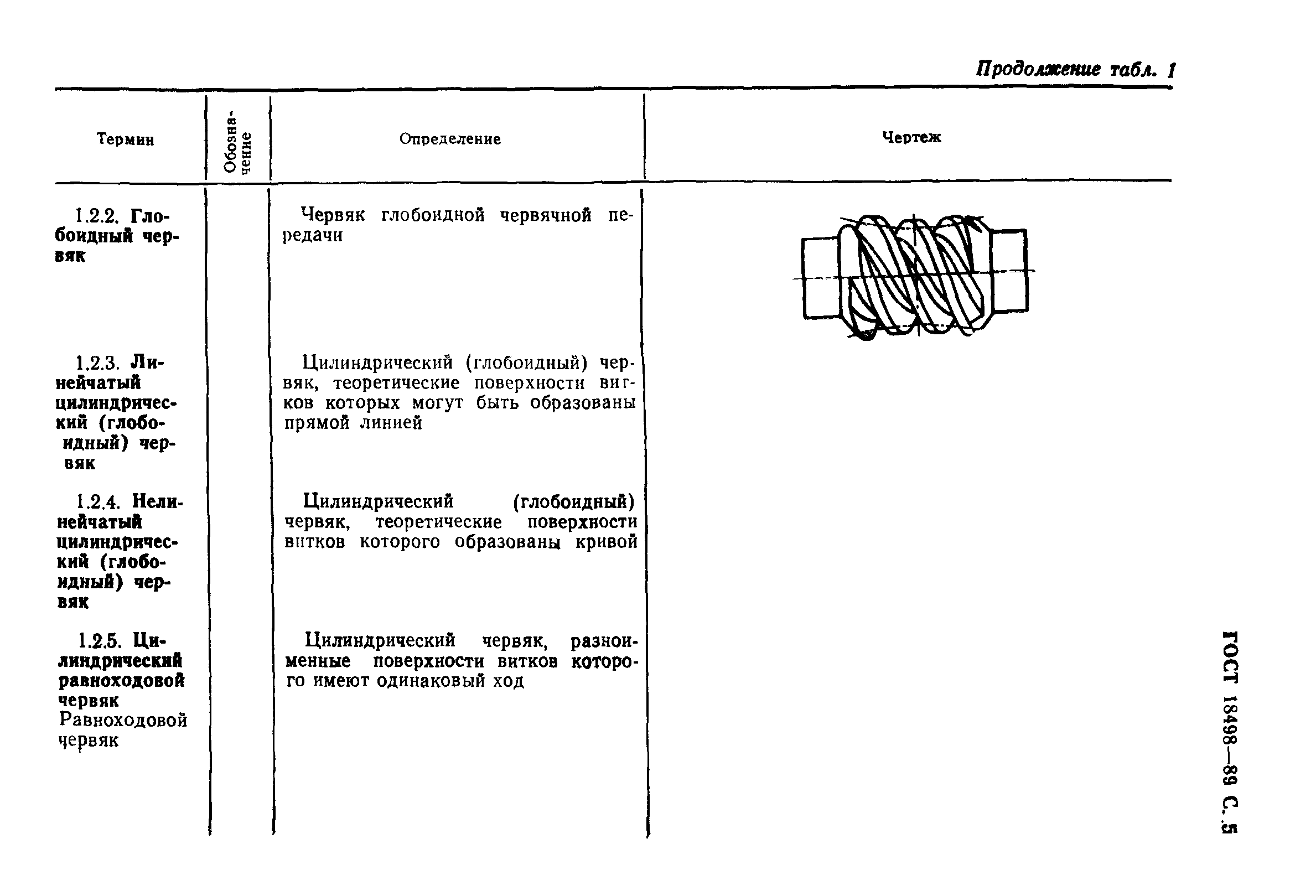

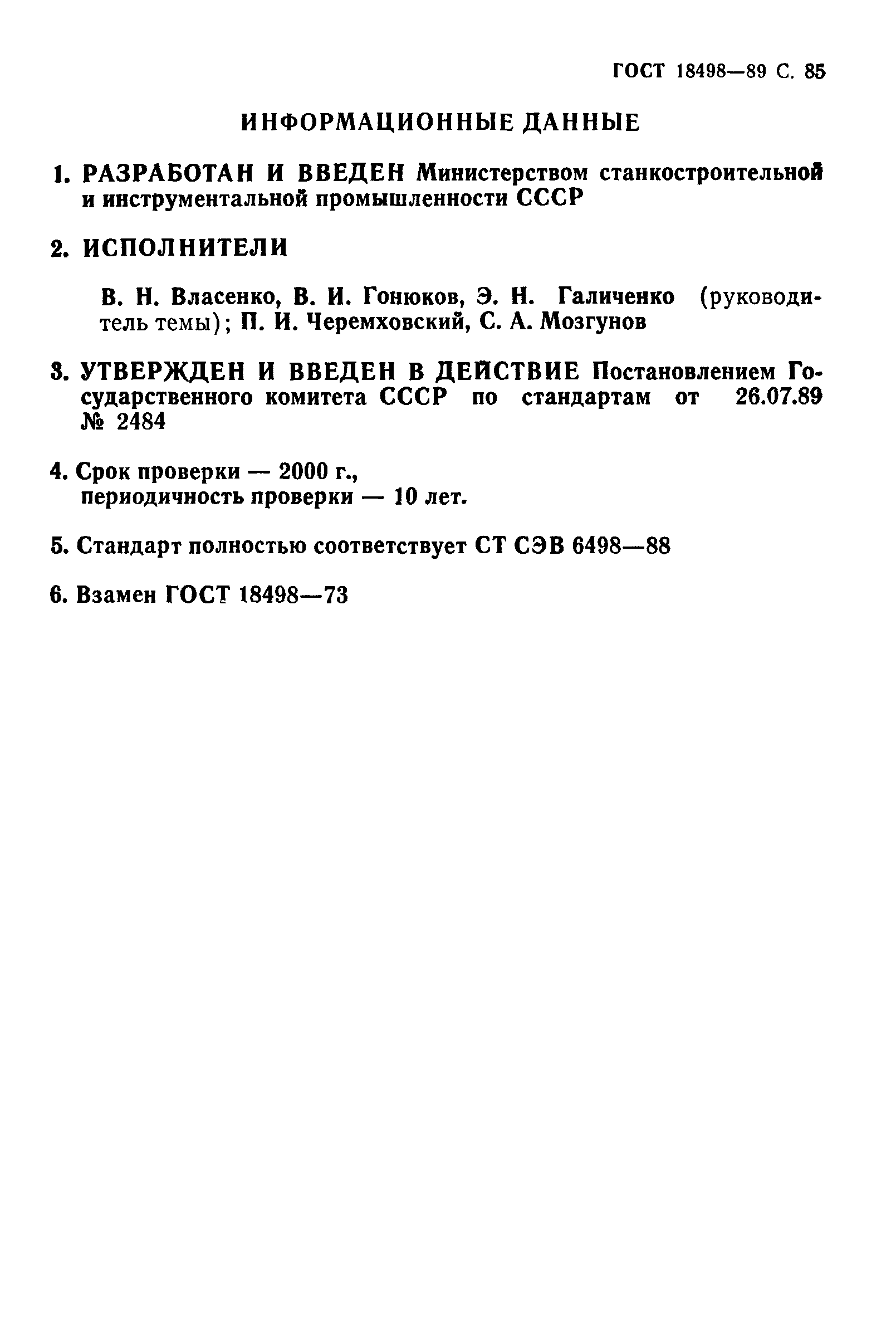

![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/0.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/1.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/2.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/3.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/4.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/5.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/6.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/7.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/8.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/9.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/10.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/11.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/12.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/13.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/14.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/15.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/16.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/17.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/18.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/19.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/20.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/21.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/22.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/23.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/24.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/25.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/26.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/27.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/28.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/29.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/30.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/31.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/32.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/33.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/34.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/35.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/36.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/37.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/38.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/39.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/40.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/41.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/42.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/43.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/44.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/45.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/46.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/47.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/48.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/49.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/50.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/51.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/52.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/53.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/54.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/55.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/56.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/57.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/58.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/59.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/60.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/61.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/62.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/63.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/64.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/65.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/66.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/67.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/68.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/69.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/70.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/71.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/72.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/73.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/74.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/75.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/76.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/77.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/78.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/79.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/80.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/81.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/82.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/83.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/84.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/85.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/86.gif) ![ГОСТ 18498-89](../../../Data2/1/4294834/4294834684.files/87.gif)
|
