ГОСТ 17544-85

Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия

Обозначение:	ГОСТ 17544-85
Обозначение англ:	GOST 17544-85
Статус:	только на территории рф
Название рус.:	Трансформаторы силовые масляные общего назначения классов напряжения 220, 330, 500 и 750 кВ. Технические условия
Название англ.:	General purpose 220, 330, 500 and 750 kV oil power transformers. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996
Область применения:	Стандарт распространяется на силовые масляные трансформаторы и автотрансформаторы общего назначения классов напряжения 220, 330, 500 и 750 кВ, предназначенные для нужд народного хозяйства.

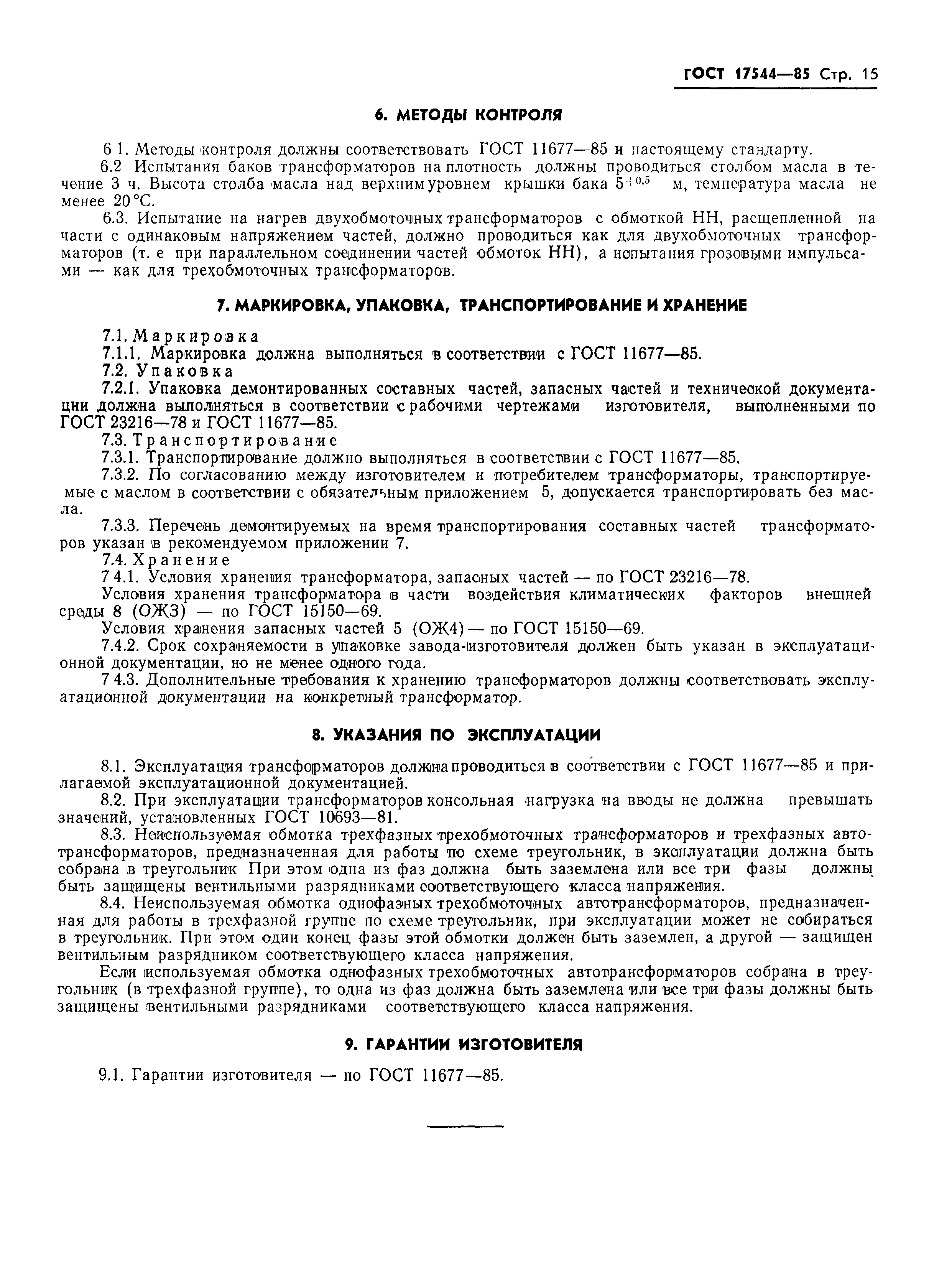

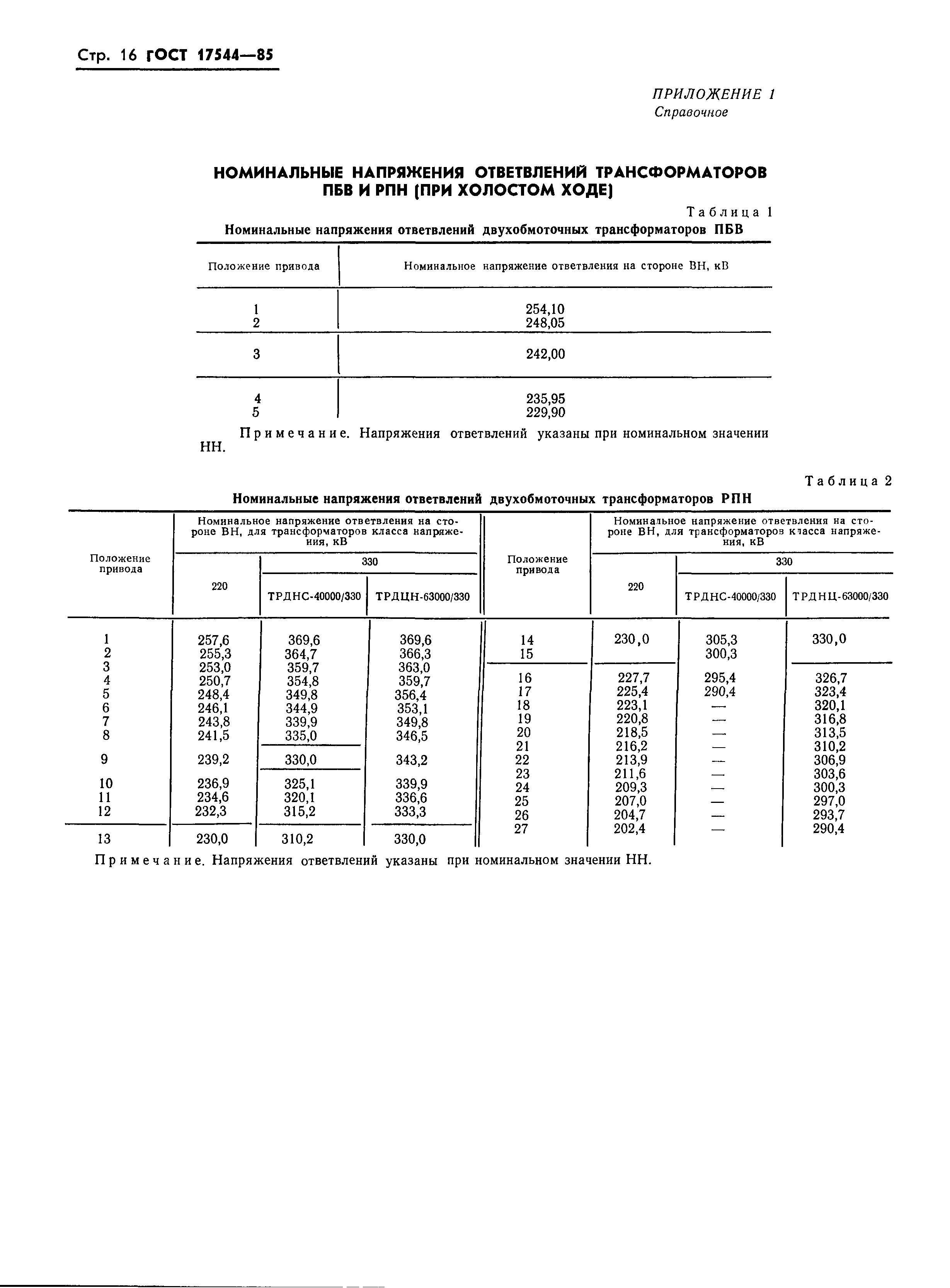

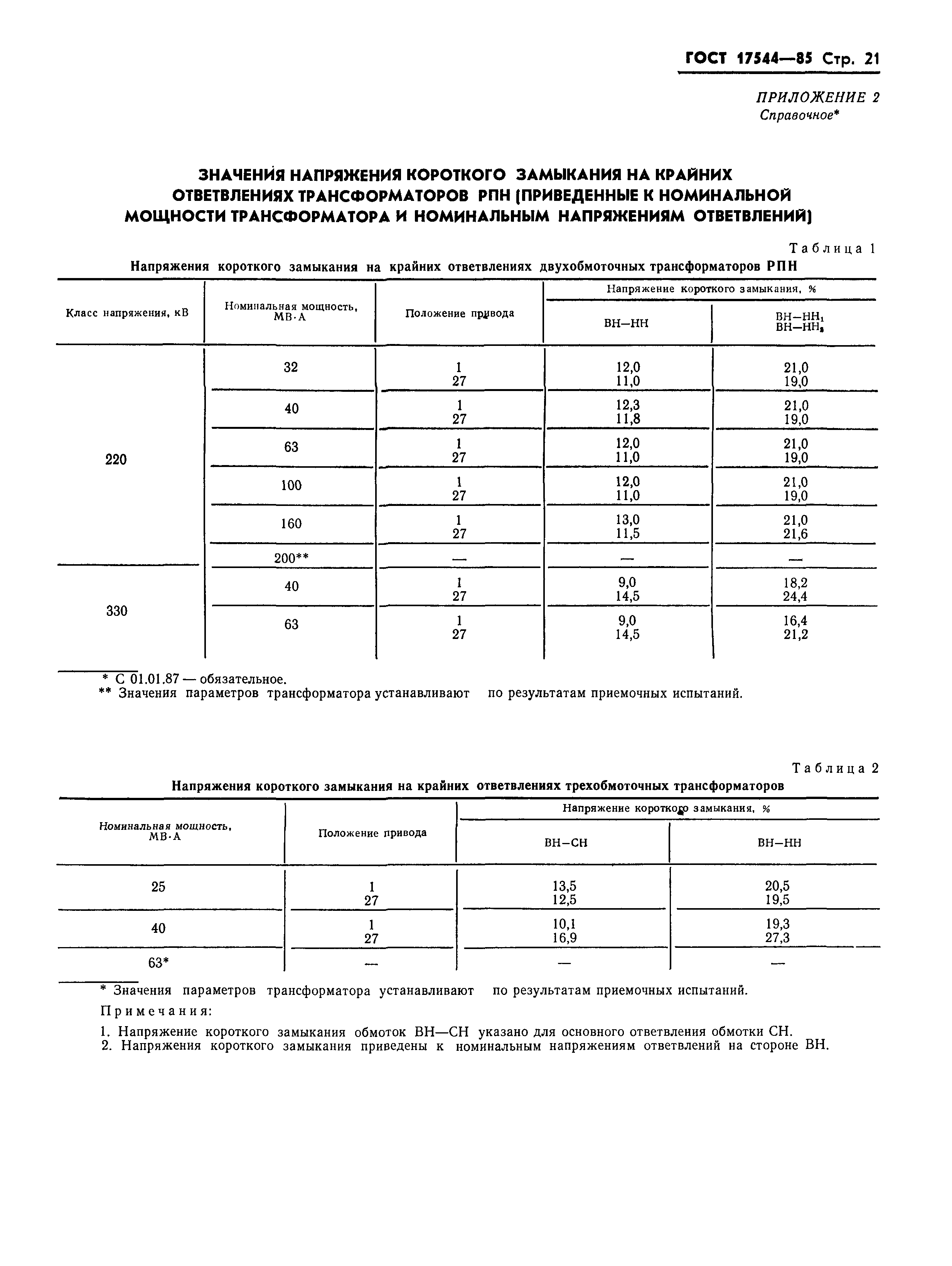

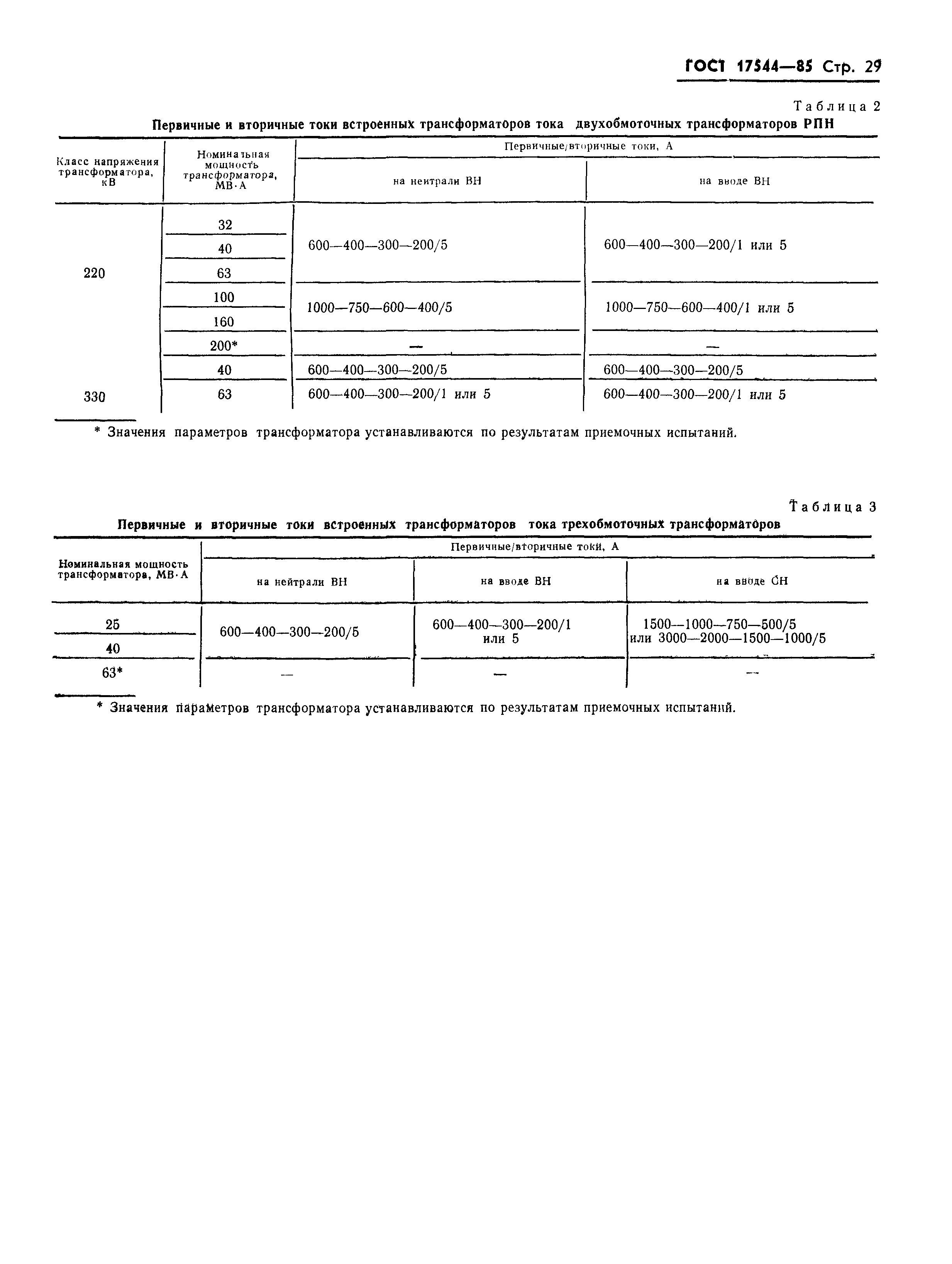

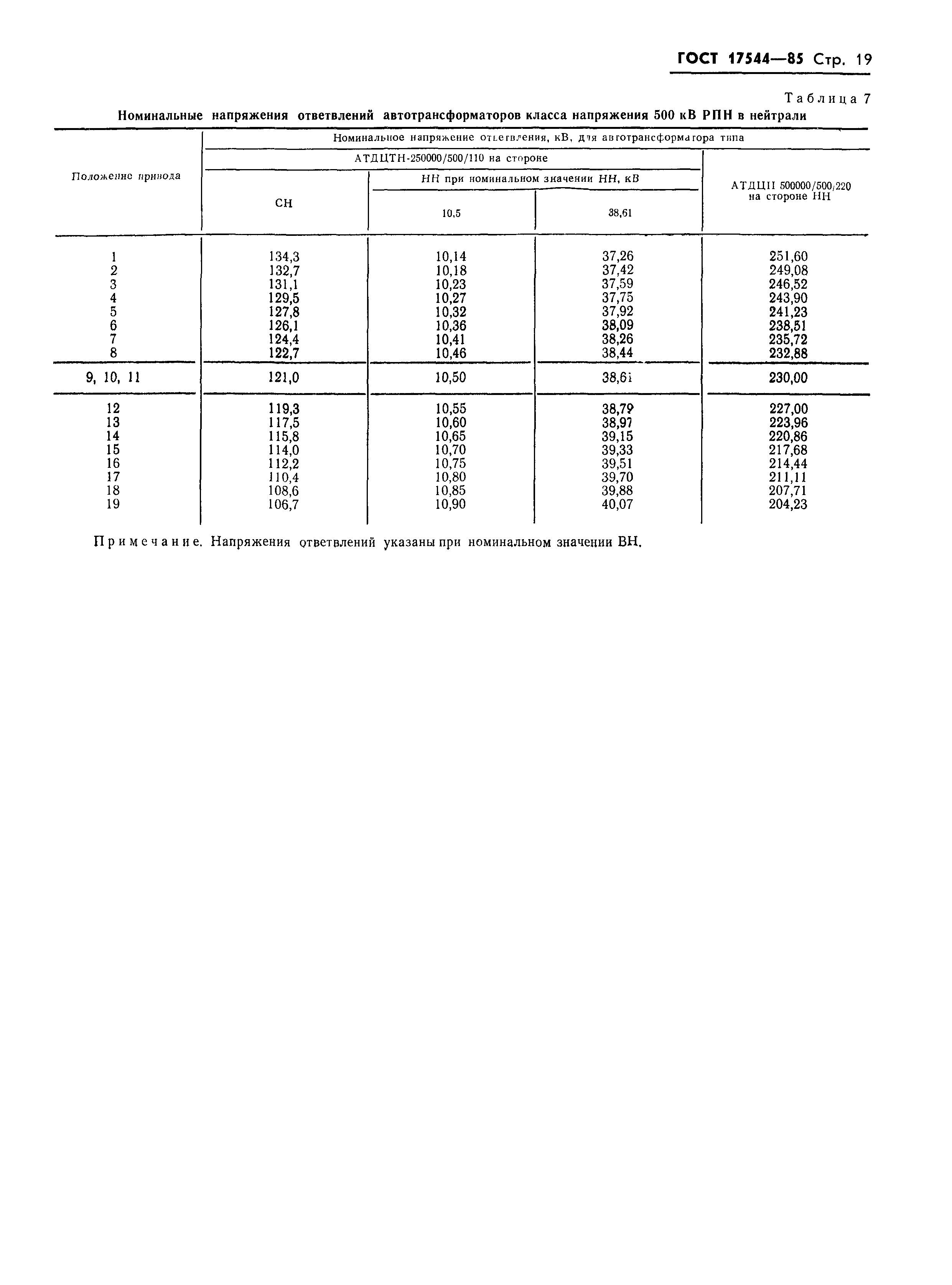

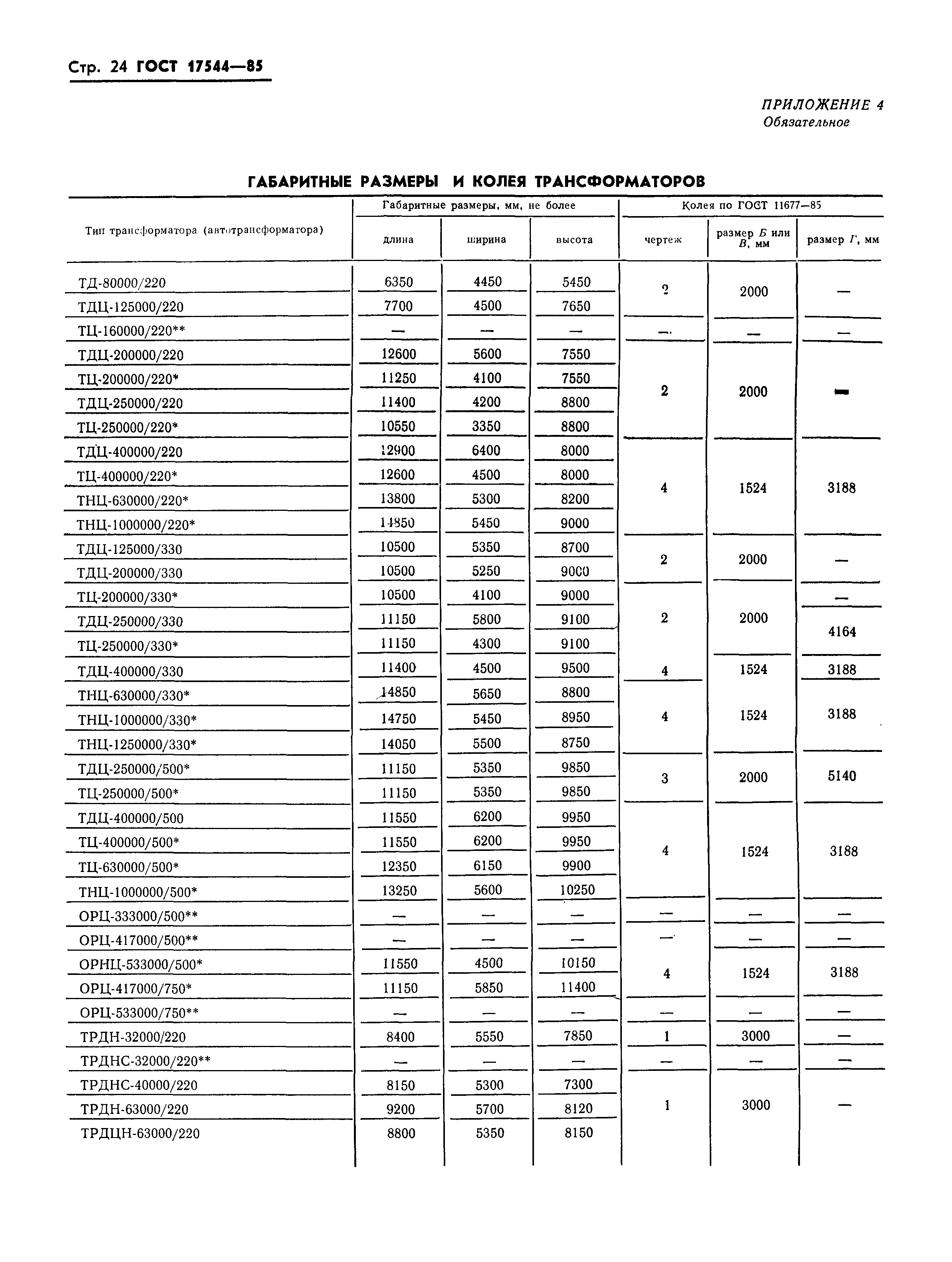

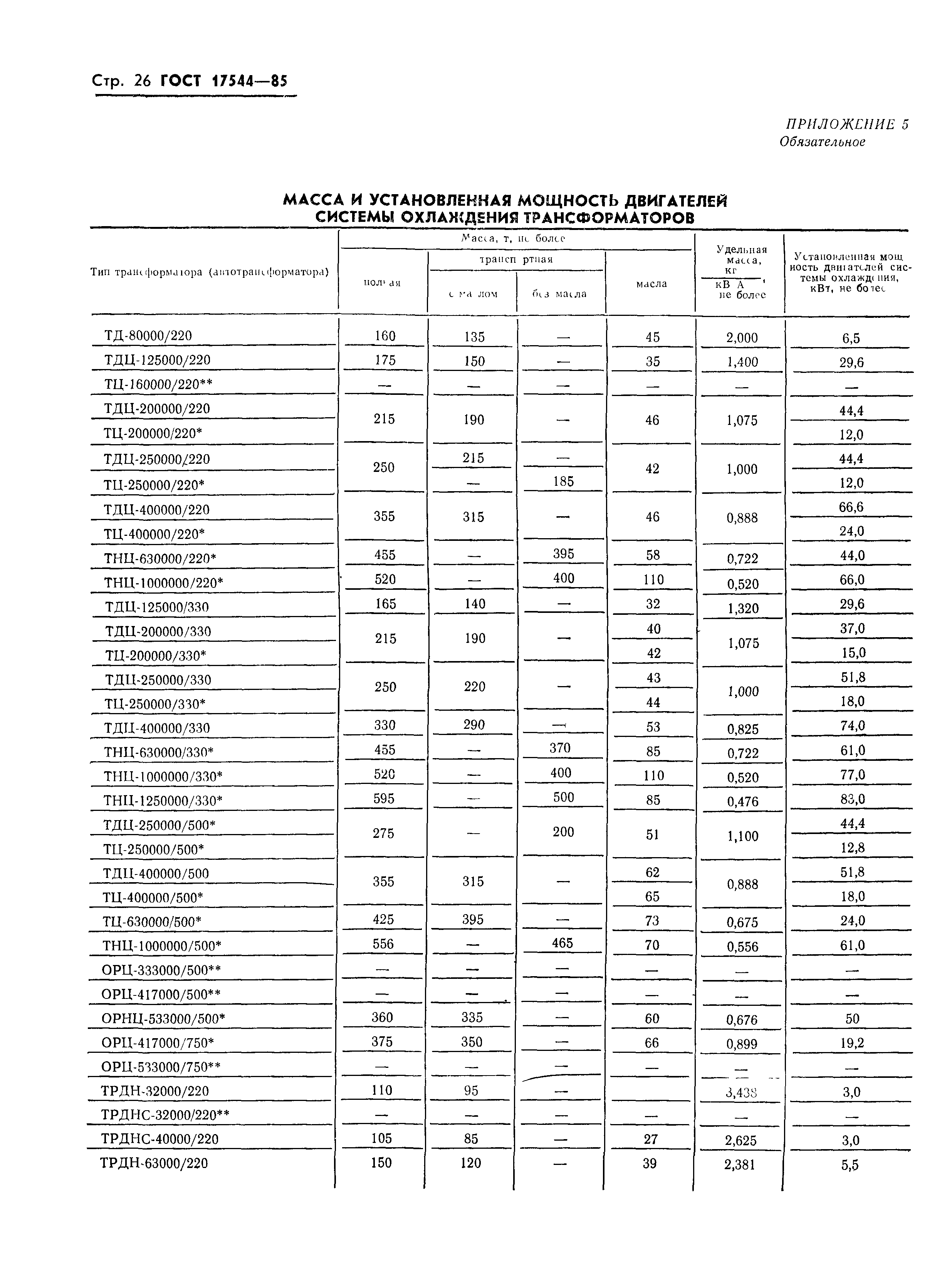

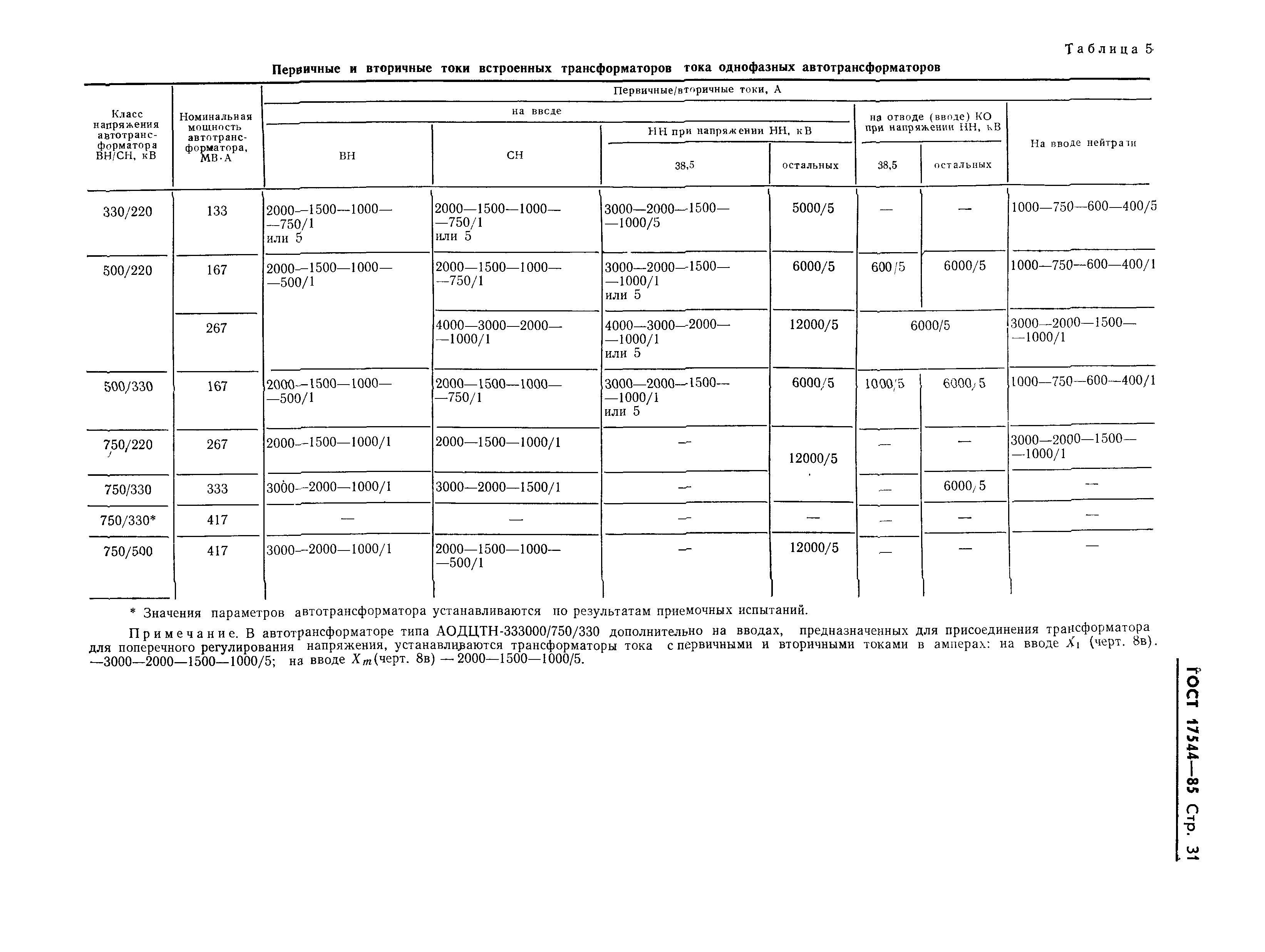

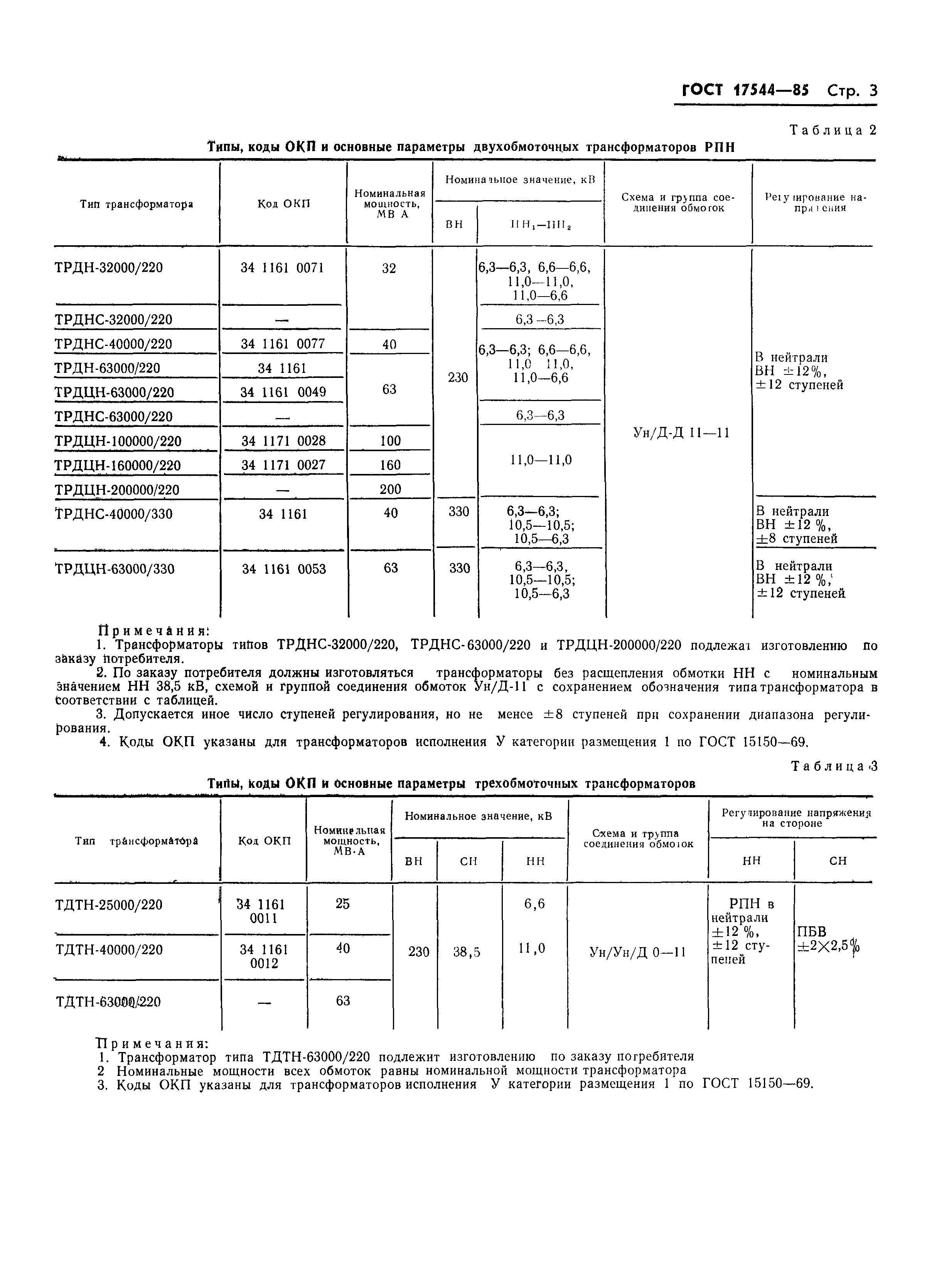

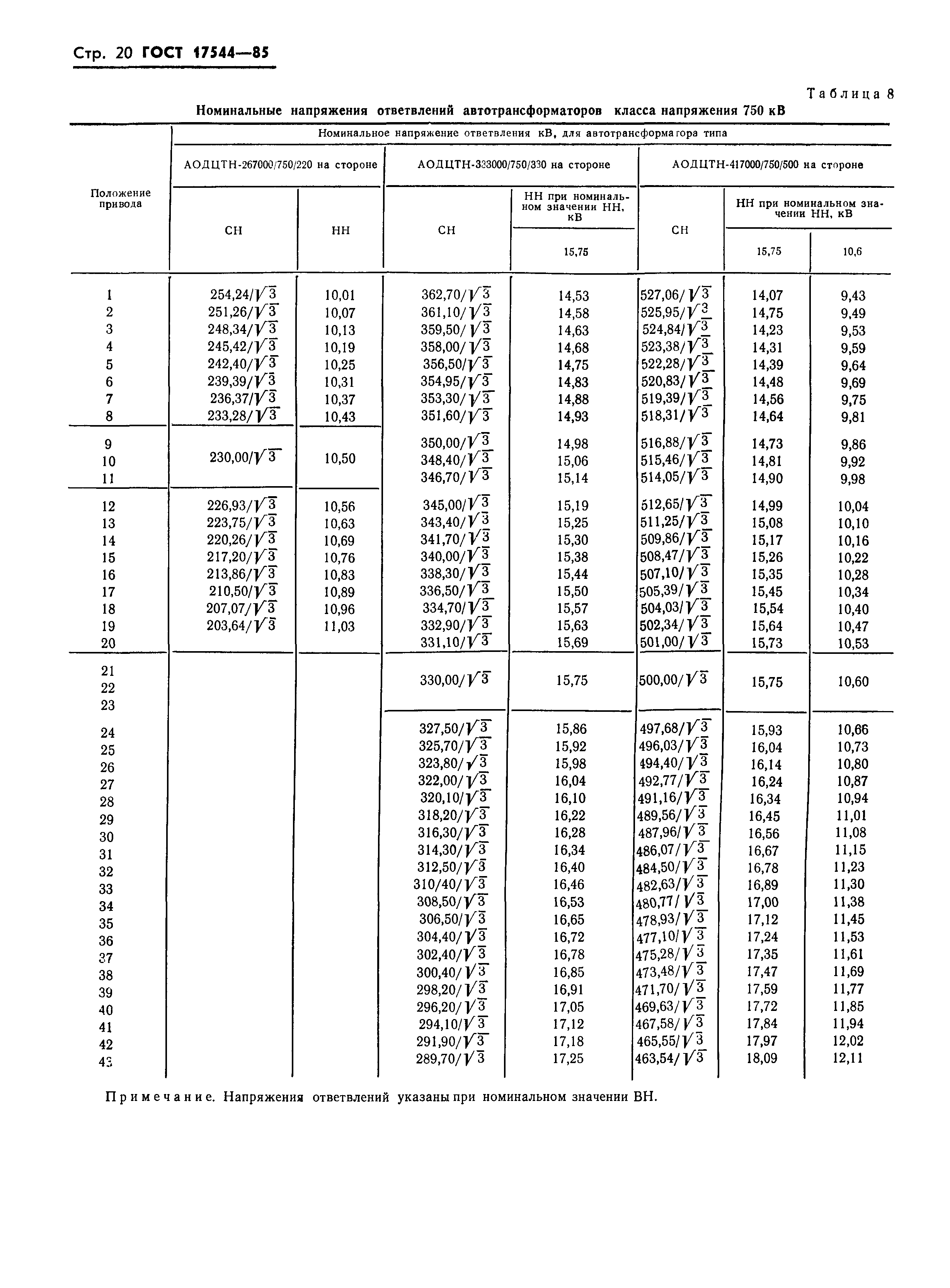

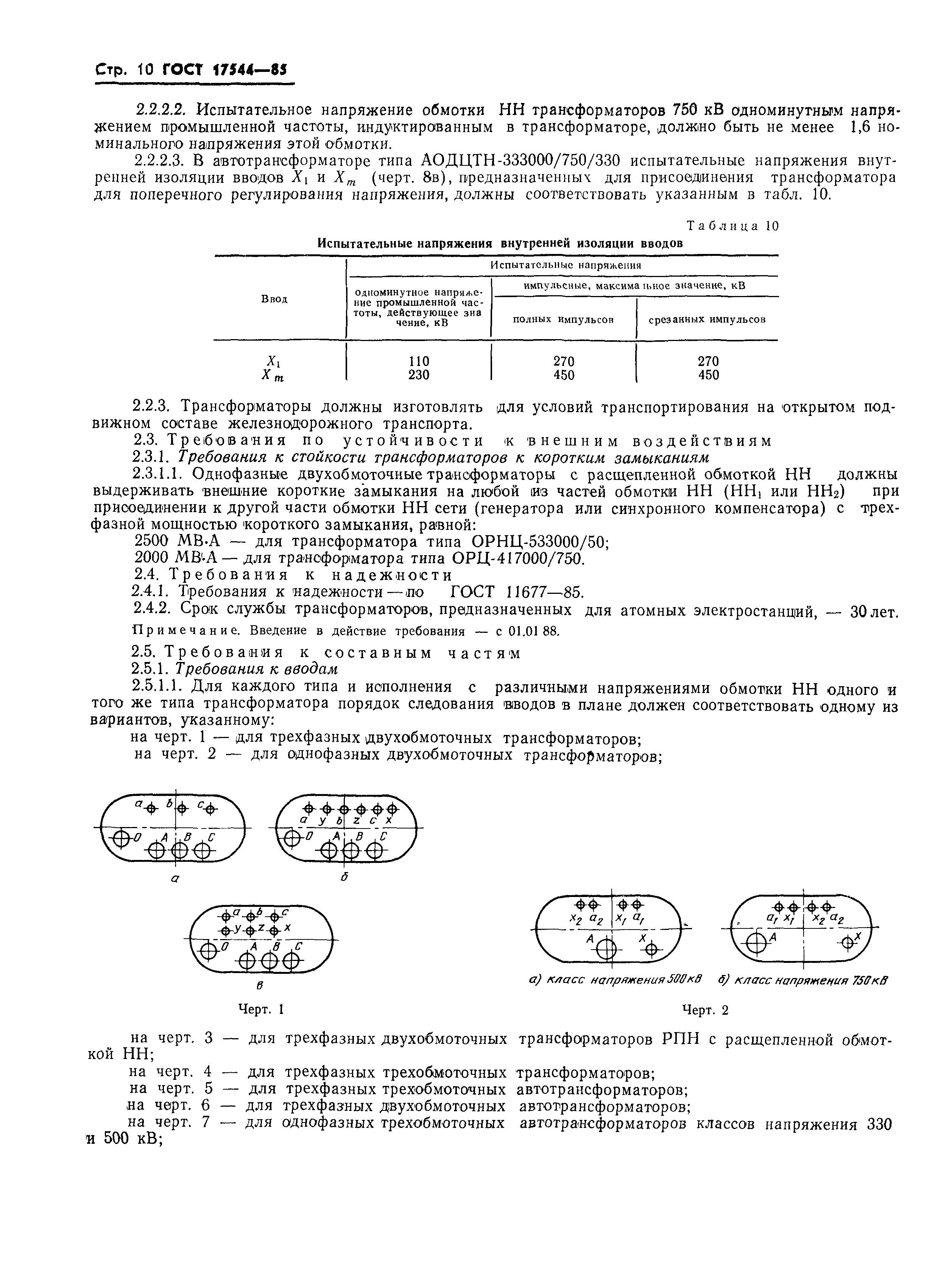

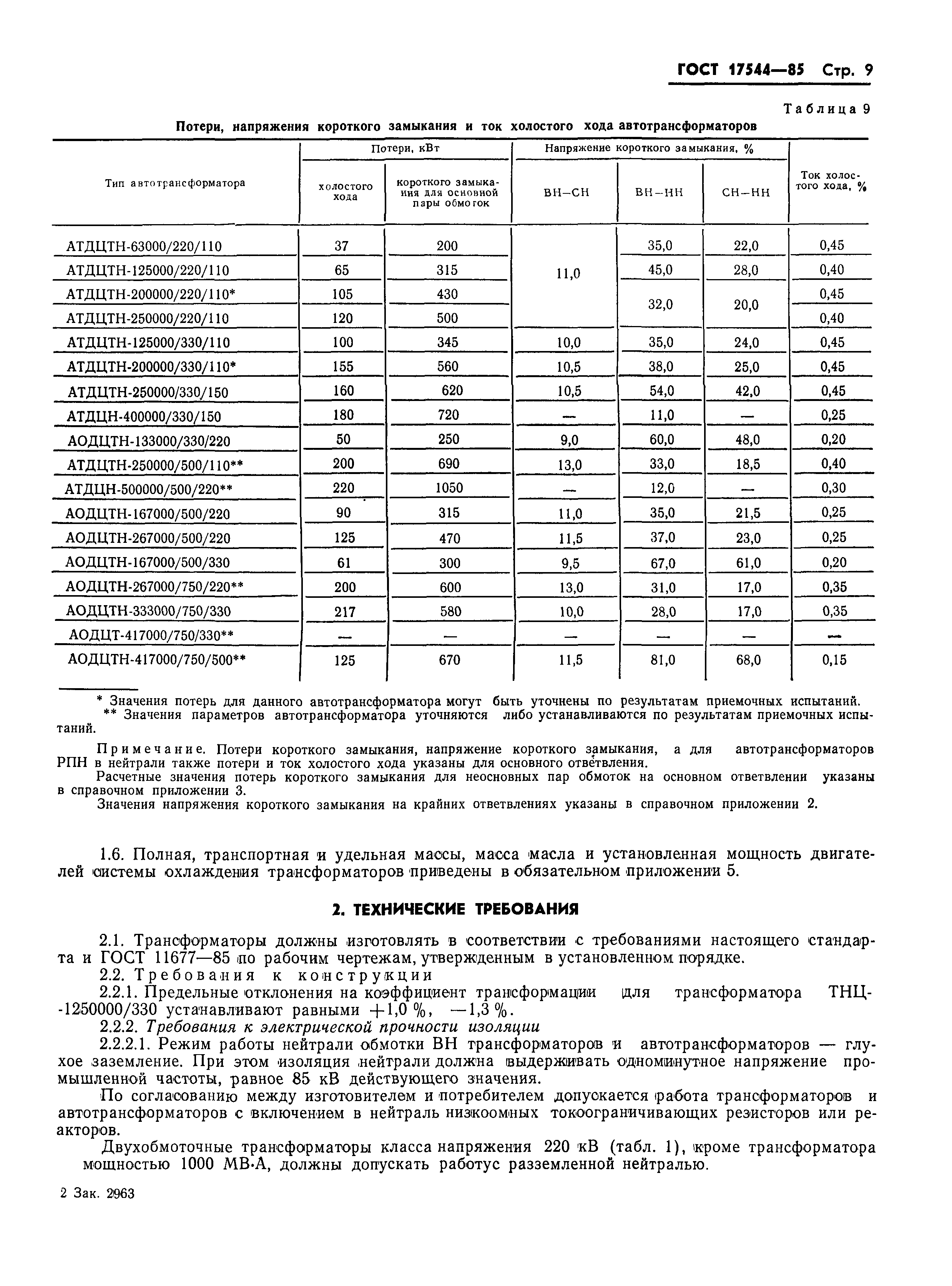

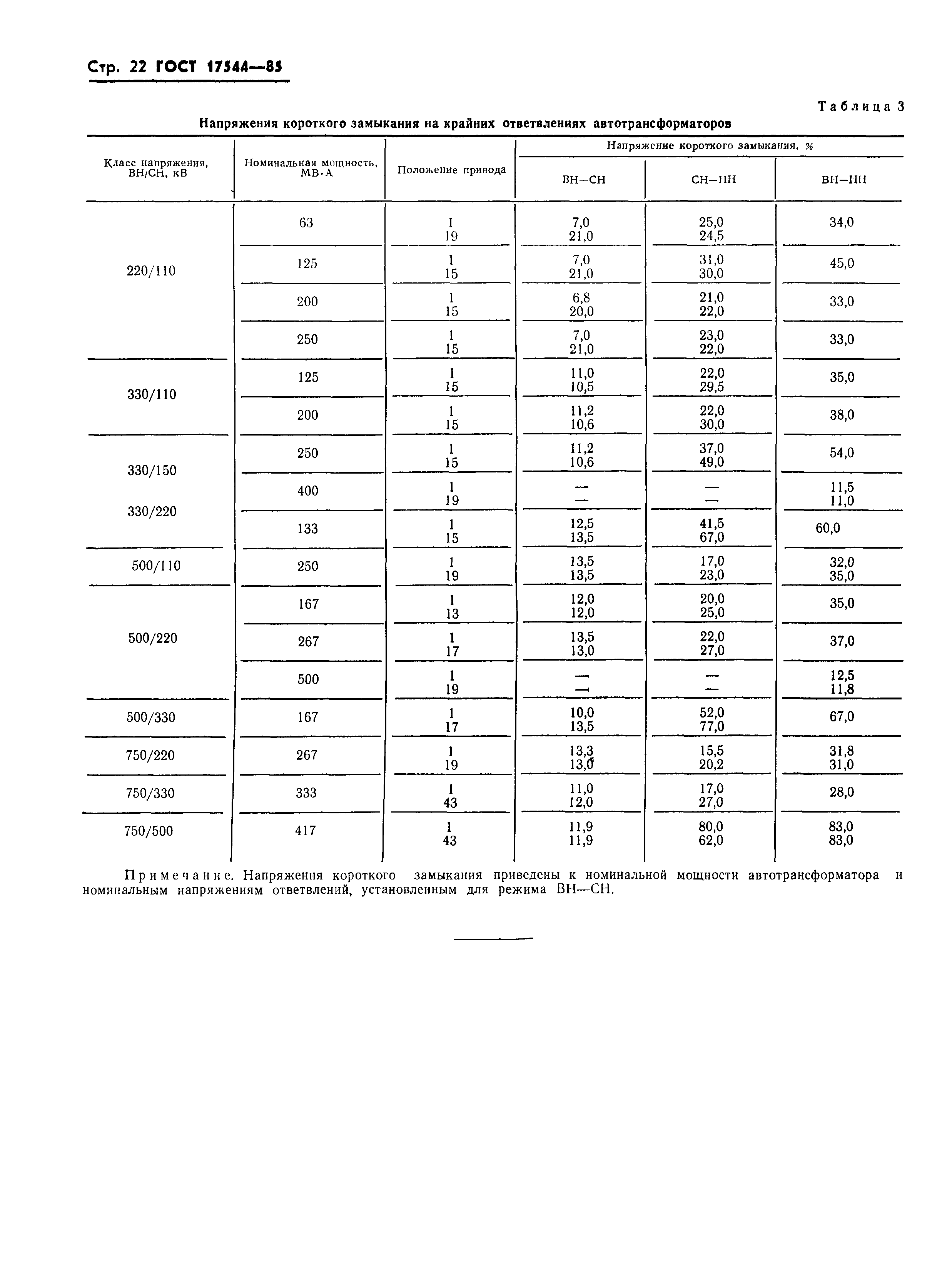

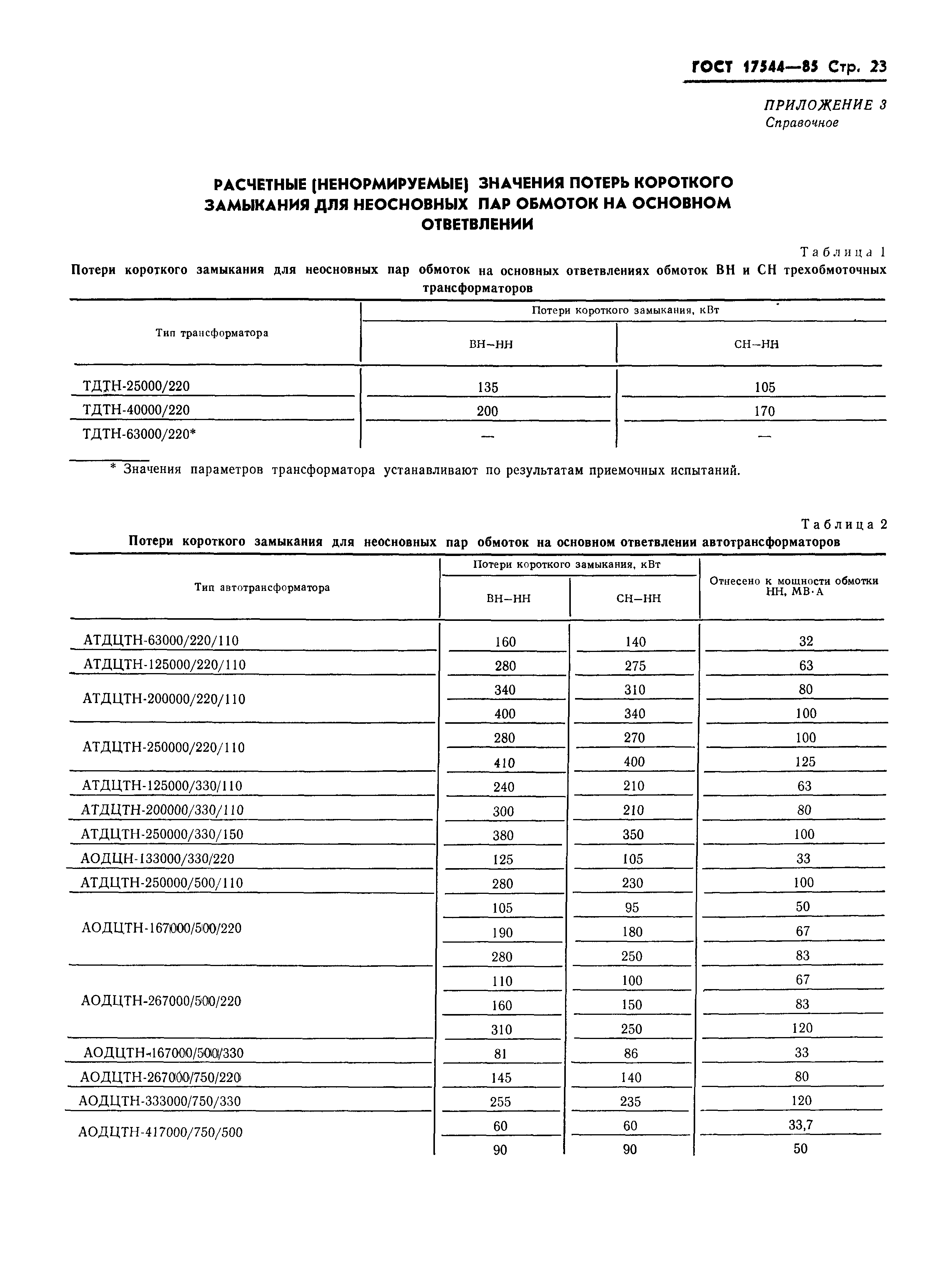

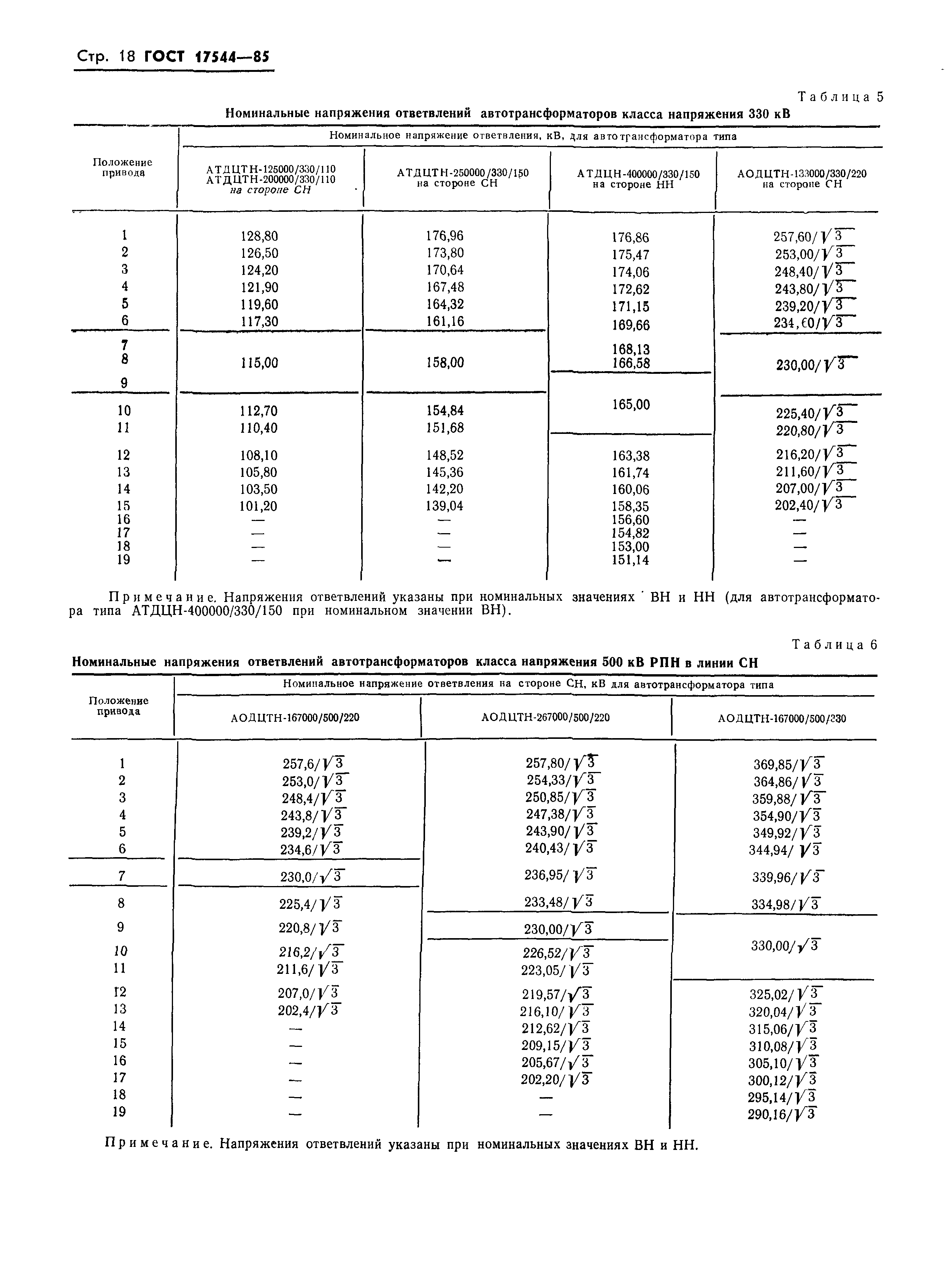

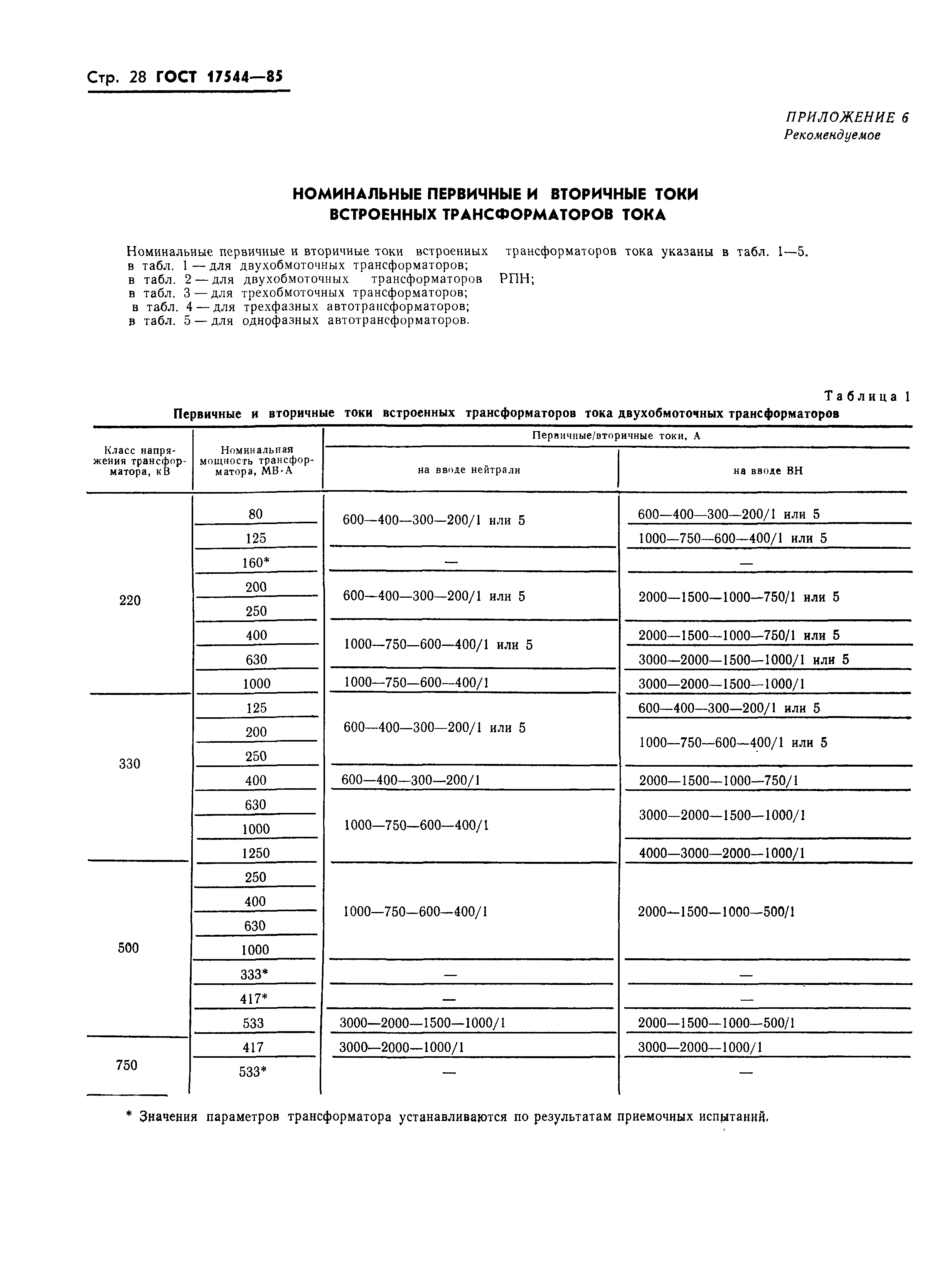

Оглавление:	1 Типы, основные параметры и размеры 2 Технические требования 3 Требования безопасности 4 Комплектность 5 Правила приемки 6 Методы контроля 7 Маркировка, упаковка, транспортирование и хранение 8 Указания по эксплуатации 9 Гарантии изготовителя Приложение 1 (справочное) Номинальные напряжения ответвлений трансформаторов ПБВ и РПН (при холостом ходе) Приложение 2 (справочное) Значения напряжения короткого замыкания на крайних ответвлениях трансформаторов РПН (приведенные к номинальной мощности трансформатора и номинальным напряжениям ответвлений) Приложение 3 (справочное) Расчетные (ненормируемые) значения потерь короткого замыкания для неоснованных пар обмоток на основном ответвлении Приложение 4 (обязательное) Габаритные размеры и колея трансформаторов Приложение 5 (обязательное) Масса и установленная мощность двигателей системы охлаждения трансформаторов Приложение 6 (рекомендуемое) Номинальные первичные и вторичные токи встроенных трансформаторов тока Приложение 7 (рекомендуемое Перечень демонтируемых на время транспортирования составных частей трансформаторов

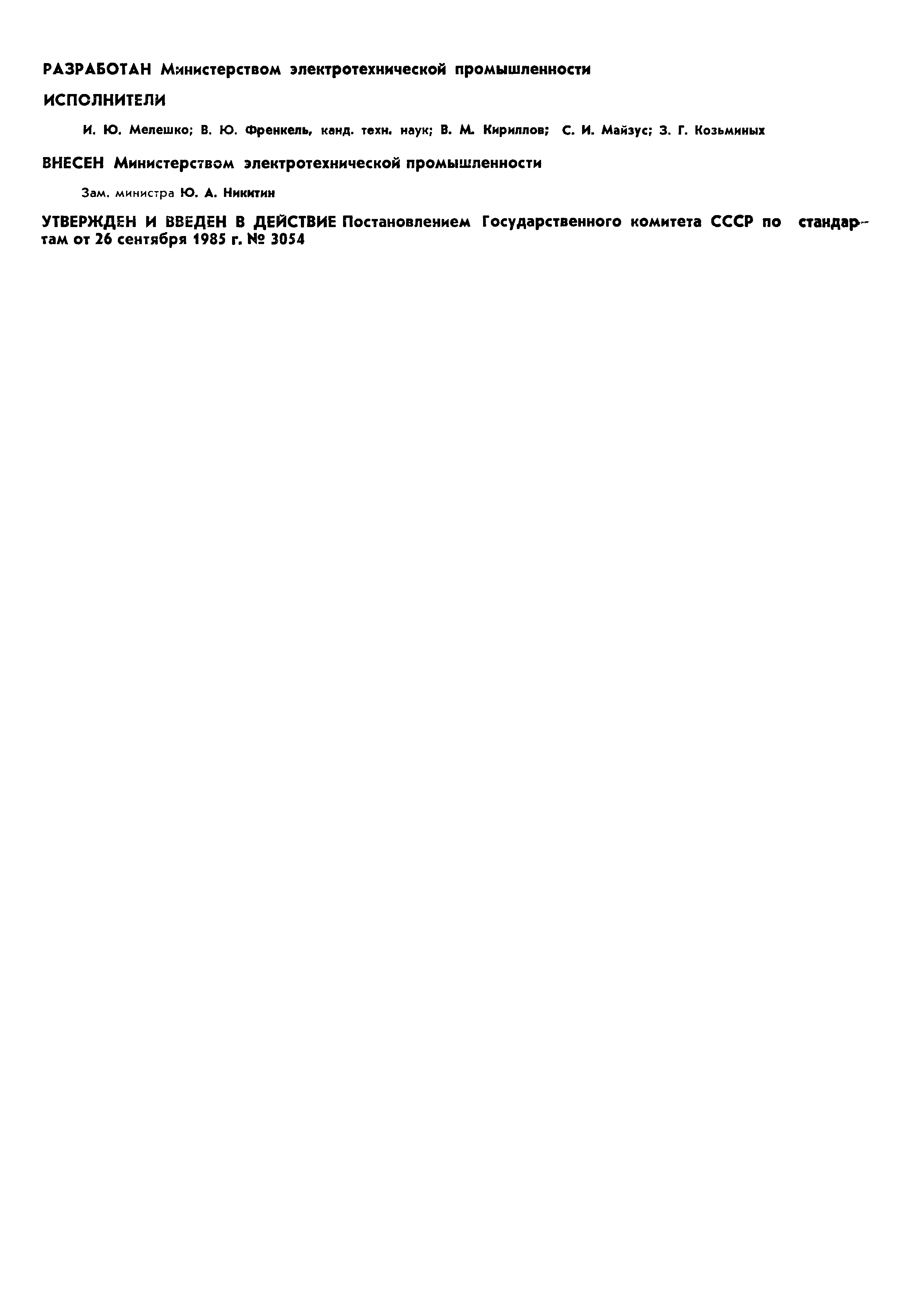

Разработан:	Министерство электротехнической промышленности
Утверждён:	26.09.1985 Государственный комитет СССР по стандартам (USSR National Committee on Standards 3054)
Издан:	Издательство стандартов (1986 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Список изменений:	№ 1 от 01.11.1987 (ИУС 8-87)
Заменяет собой:	ГОСТ 15957-70 «Трансформаторы трехфазные силовые масляные общего назначения класса напряжения 220 кВ. Технические условия» ГОСТ 17545-72 «Трансформаторы силовые масляные общего назначения класса напряжения 330 кВ. Технические условия» ГОСТ 17544-72 «Трансформаторы силовые масляные общего назначеиня класса напряжения 500 кВ. Технические условия»
Нормативные ссылки:	ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия»

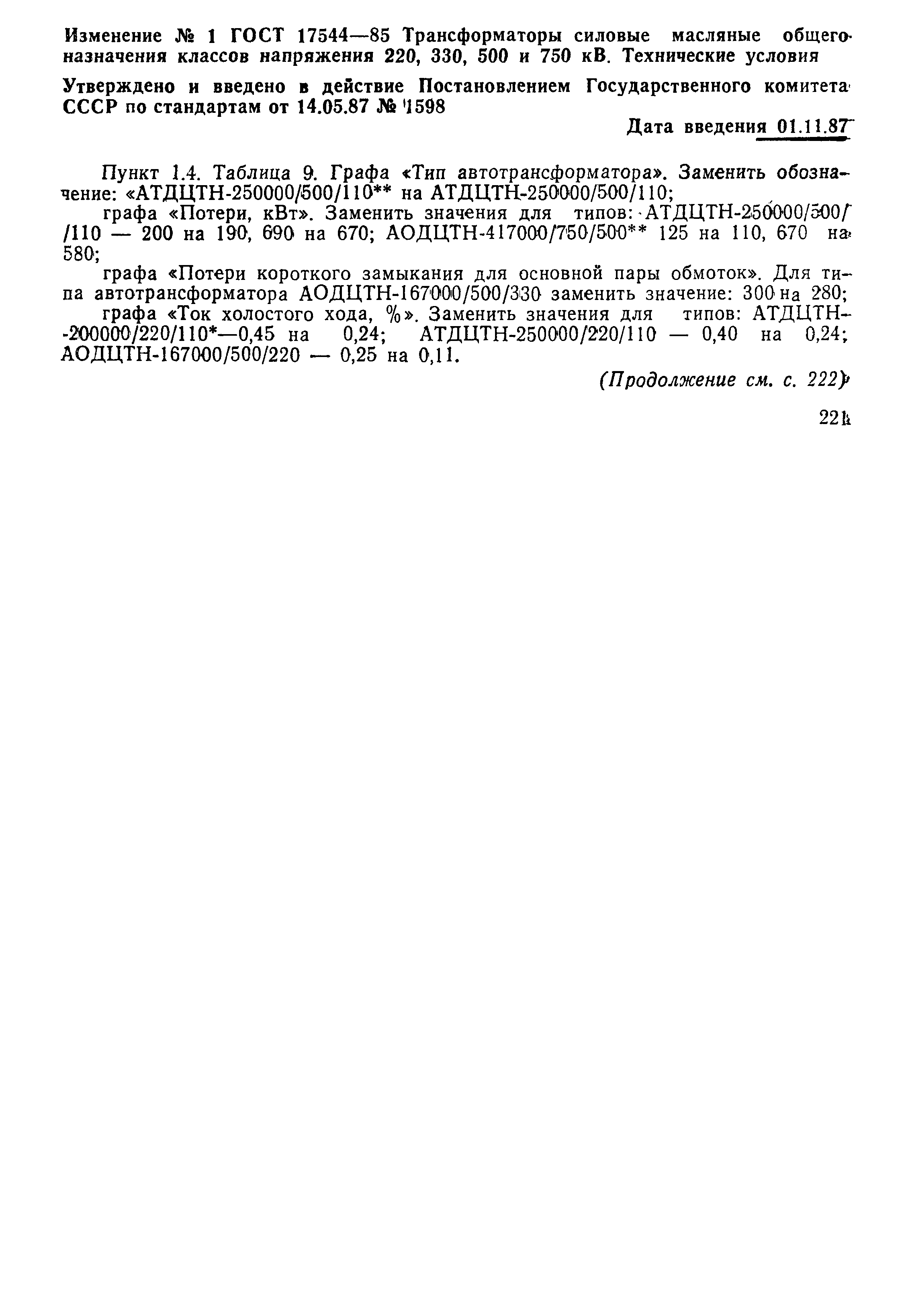

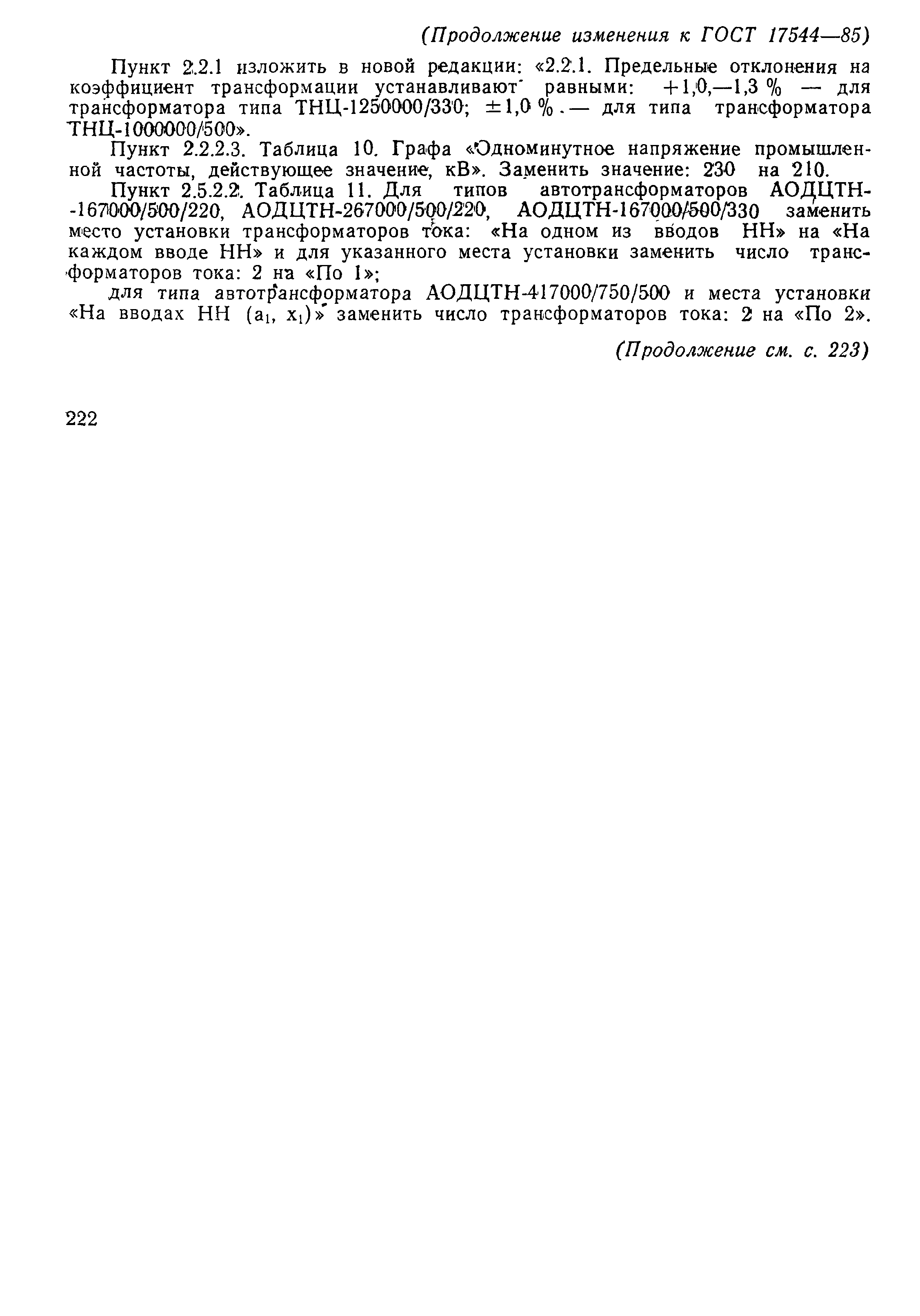

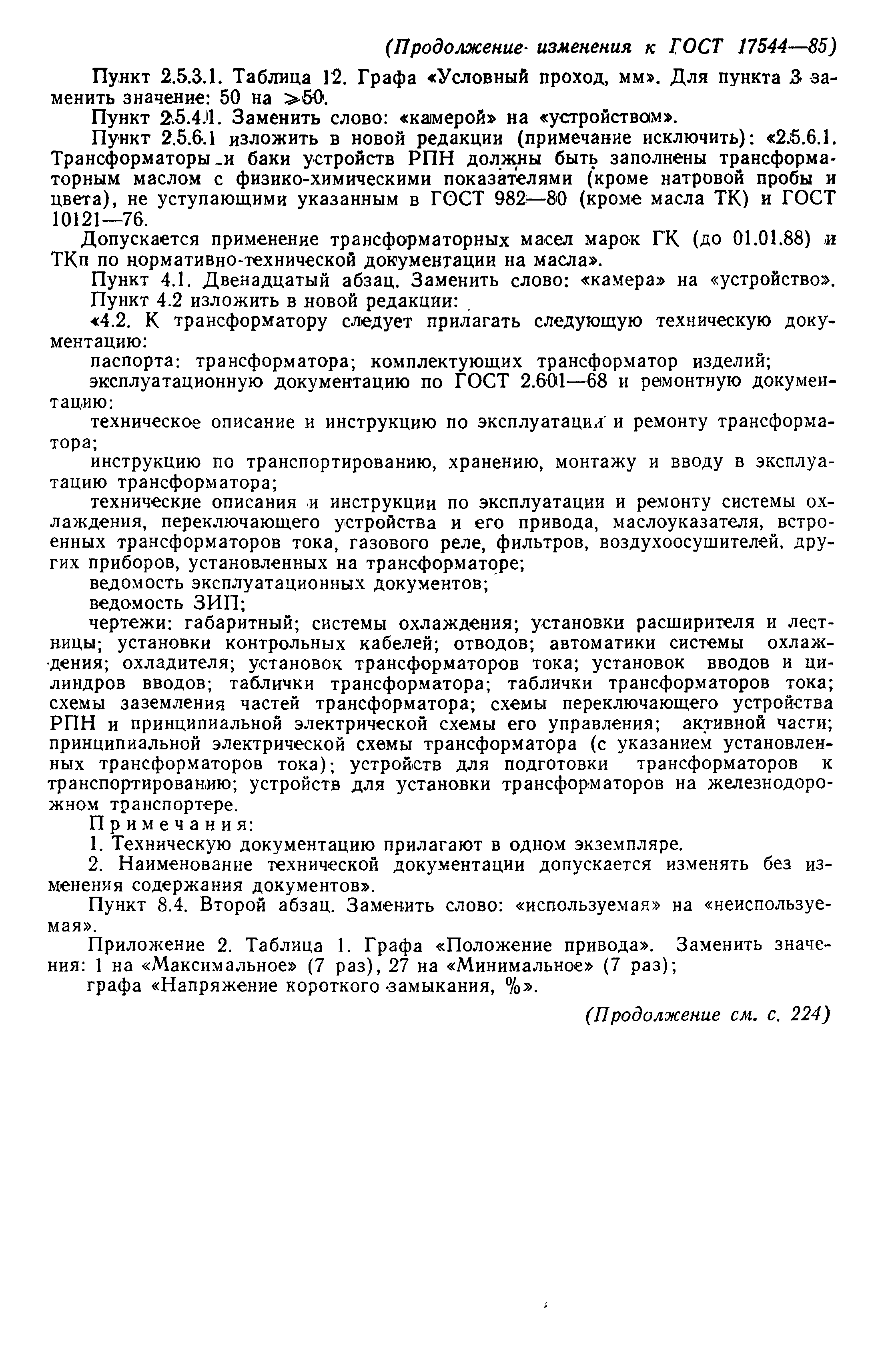

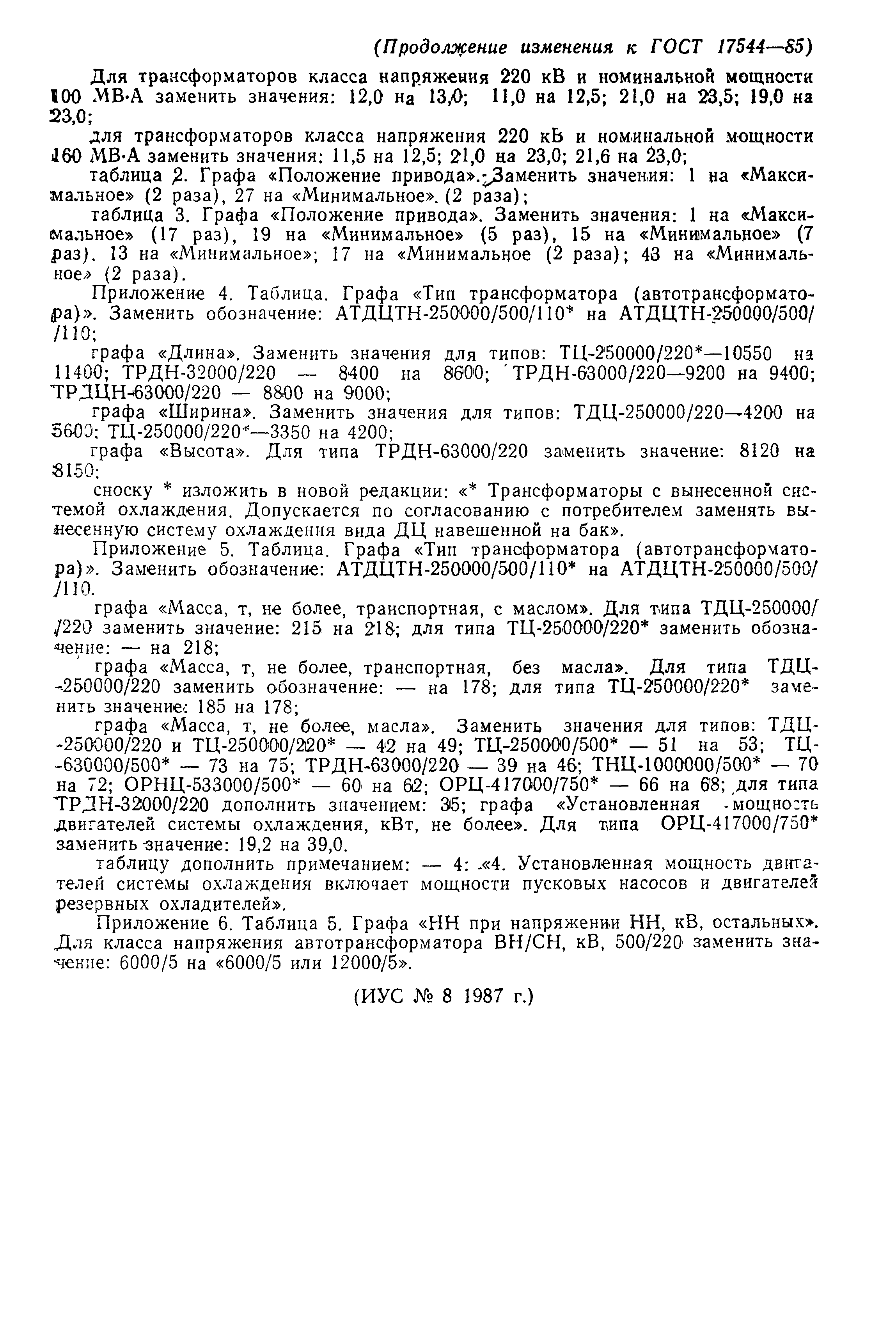

Текстовое изменение № 1 от 01.11.1987
