ГОСТ 16775-93

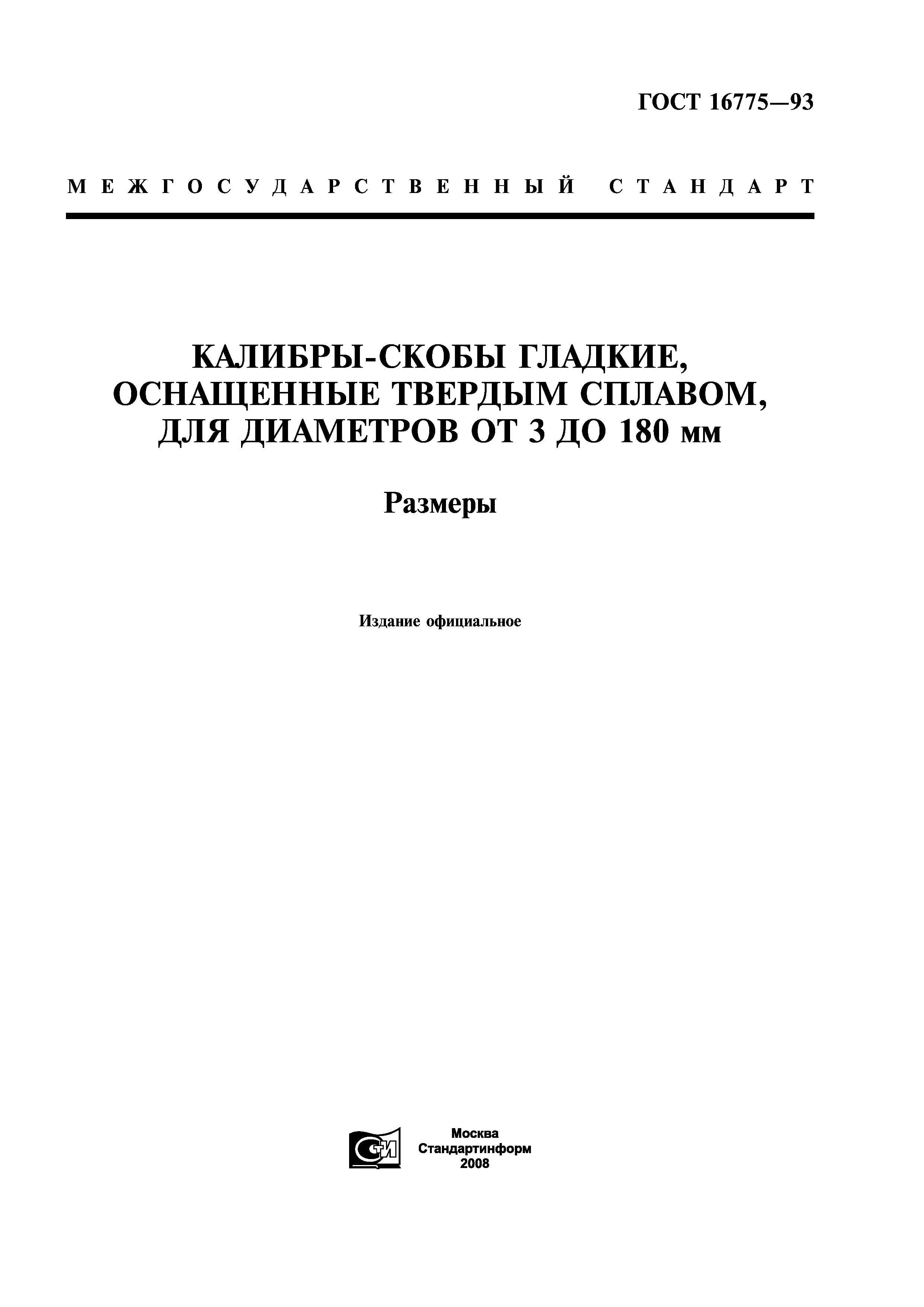

Калибры-скобы гладкие, оснащенные твердым сплавом, для диаметров от 3 до 180 мм. Размеры

Обозначение:	ГОСТ 16775-93
Обозначение англ:	GOST 16775-93
Статус:	взамен
Название рус.:	Калибры-скобы гладкие, оснащенные твердым сплавом, для диаметров от 3 до 180 мм. Размеры
Название англ.:	Plain snap-gauges with cemented carbide, for 3 to 180 mm. Dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995

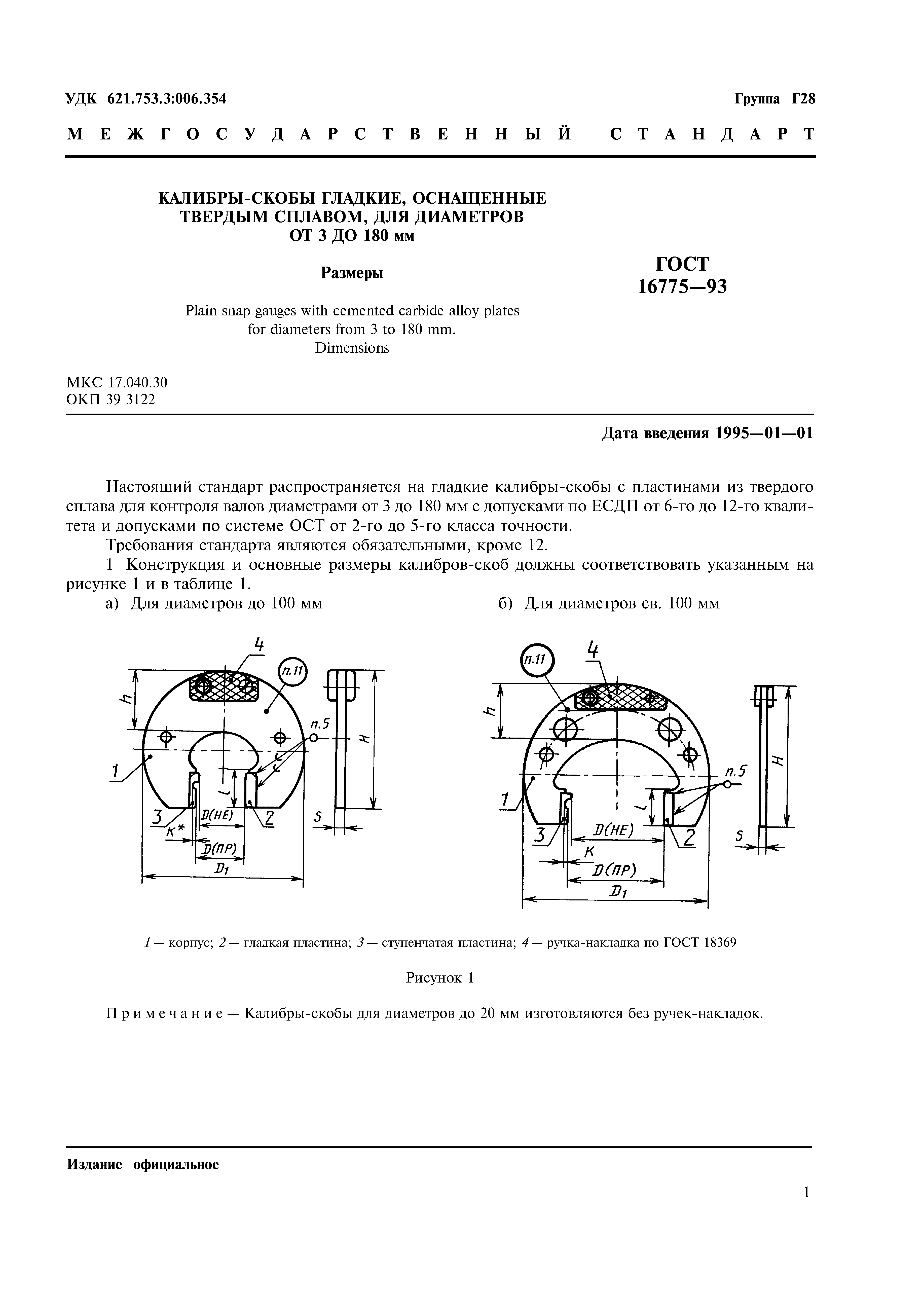

Область применения:	Стандарт распространяется на гладкие калибры-скобы с пластинами из твердого сплава для контроля валов диаметрами от 3 до 180 мм с допусками по ЕСПД от 6-го до 12-го квалитета и допусками по системе ОСТ от 2-го до 5-го класса точности.

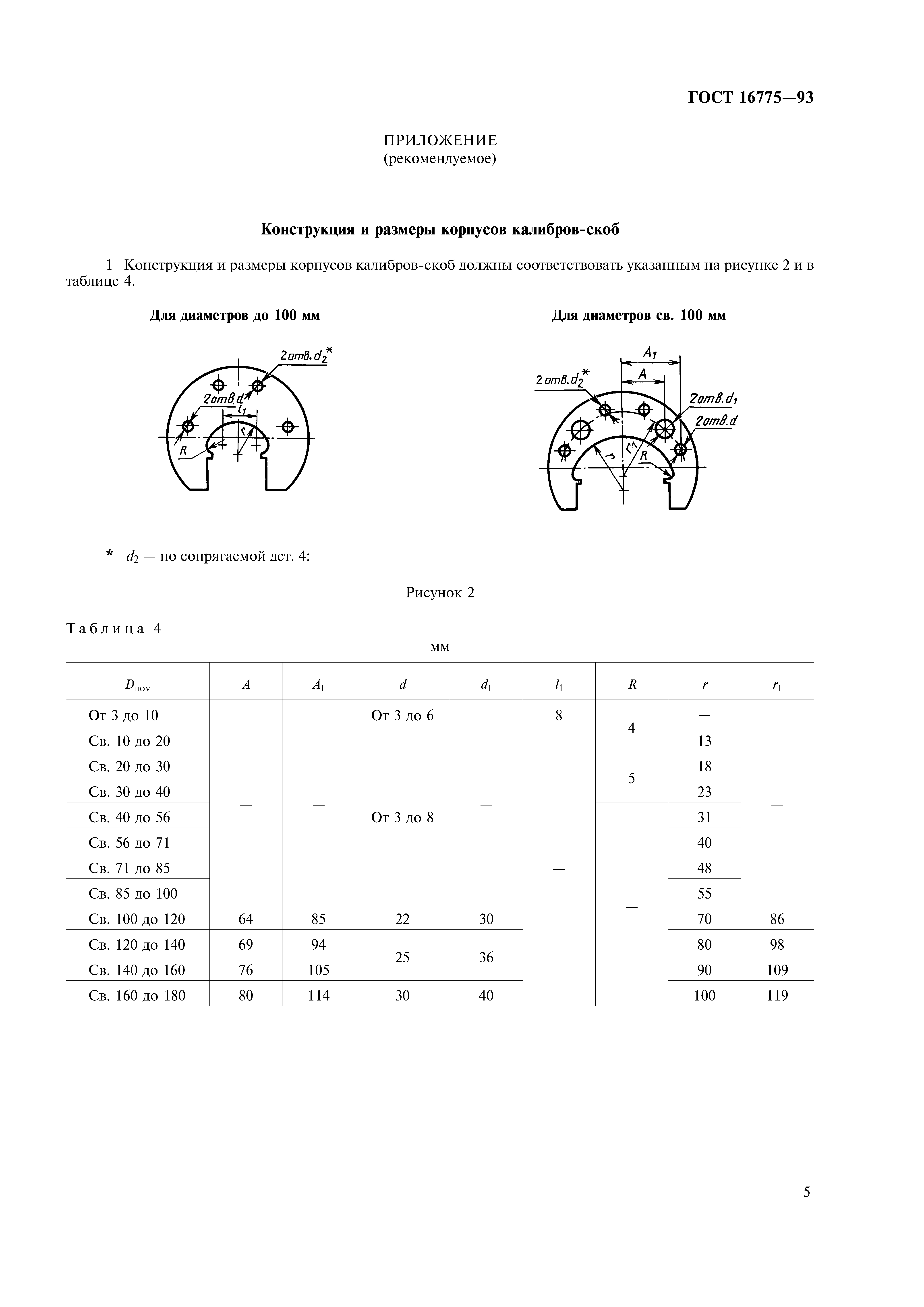

Оглавление:	Приложение (рекомендуемое) Конструкции и размеры корпусов калибров-скоб

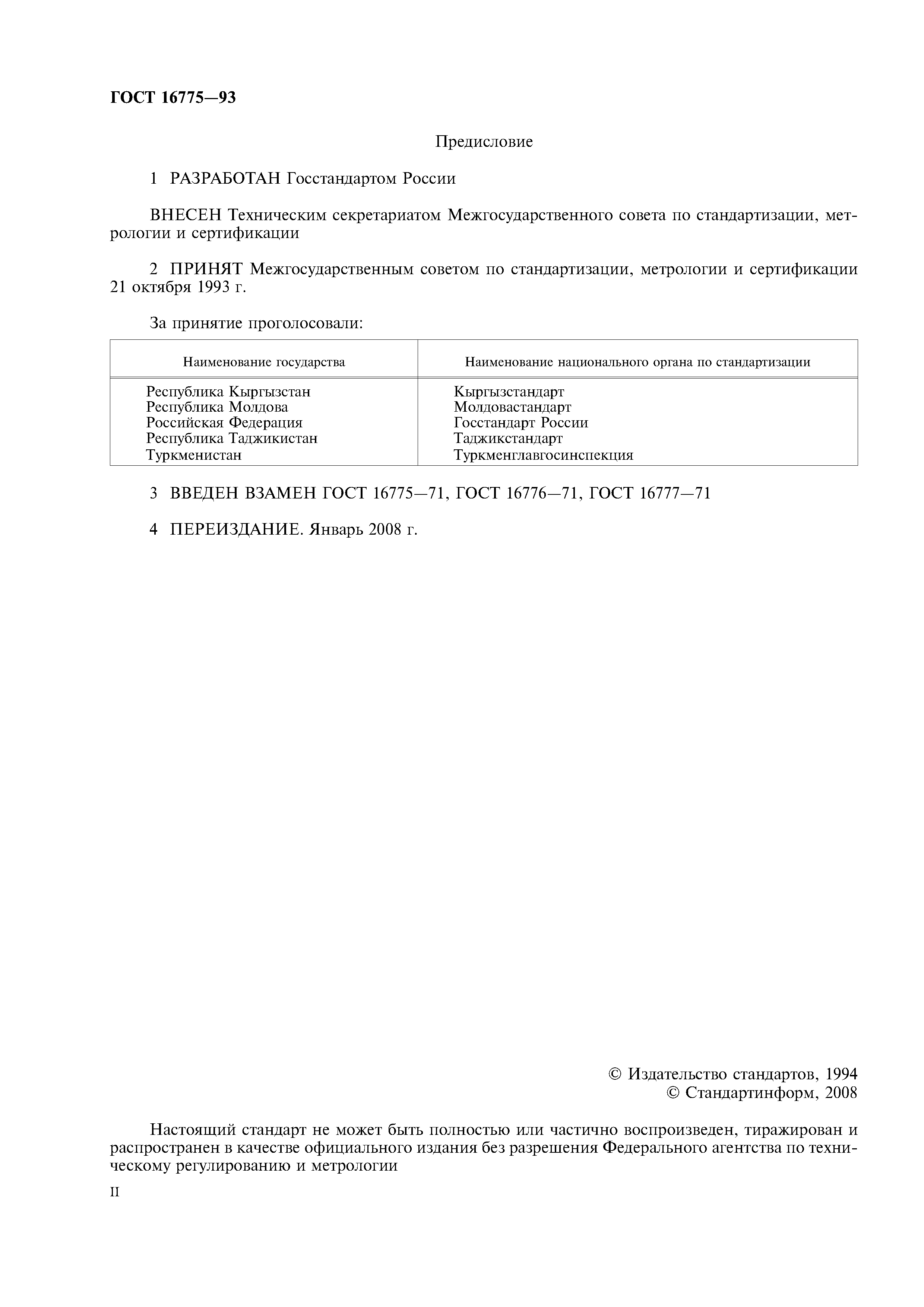

Разработан:	Госстандарт России
Утверждён:	02.06.1994 Госстандарт России (Russian Federation Gosstandart 160) 21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification )
Издан:	Издательство стандартов (1994 г. ) Стандартинформ (2006 г. ) Стандартинформ (2008 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Линейные и угловые измерения Измерительные приборы Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Линейные и угловые измерения Измерительные приборы
Заменяет собой:	ГОСТ 16775-71 «Скобы листовые с пластинками из твердого сплава для диаметров от 3 до 10 мм. Конструкция и размеры» (ИУС 5-94) ГОСТ 16776-71 «Скобы листовые с пластинками из твердого сплава для диаметров от 10,5 до 100 мм. Размеры» (ИУС 5-94) ГОСТ 16777-71 «Скобы листовые с пластинками из твердого сплава для диаметров от 102 до 180 мм. Размеры» (ИУС 5-94)

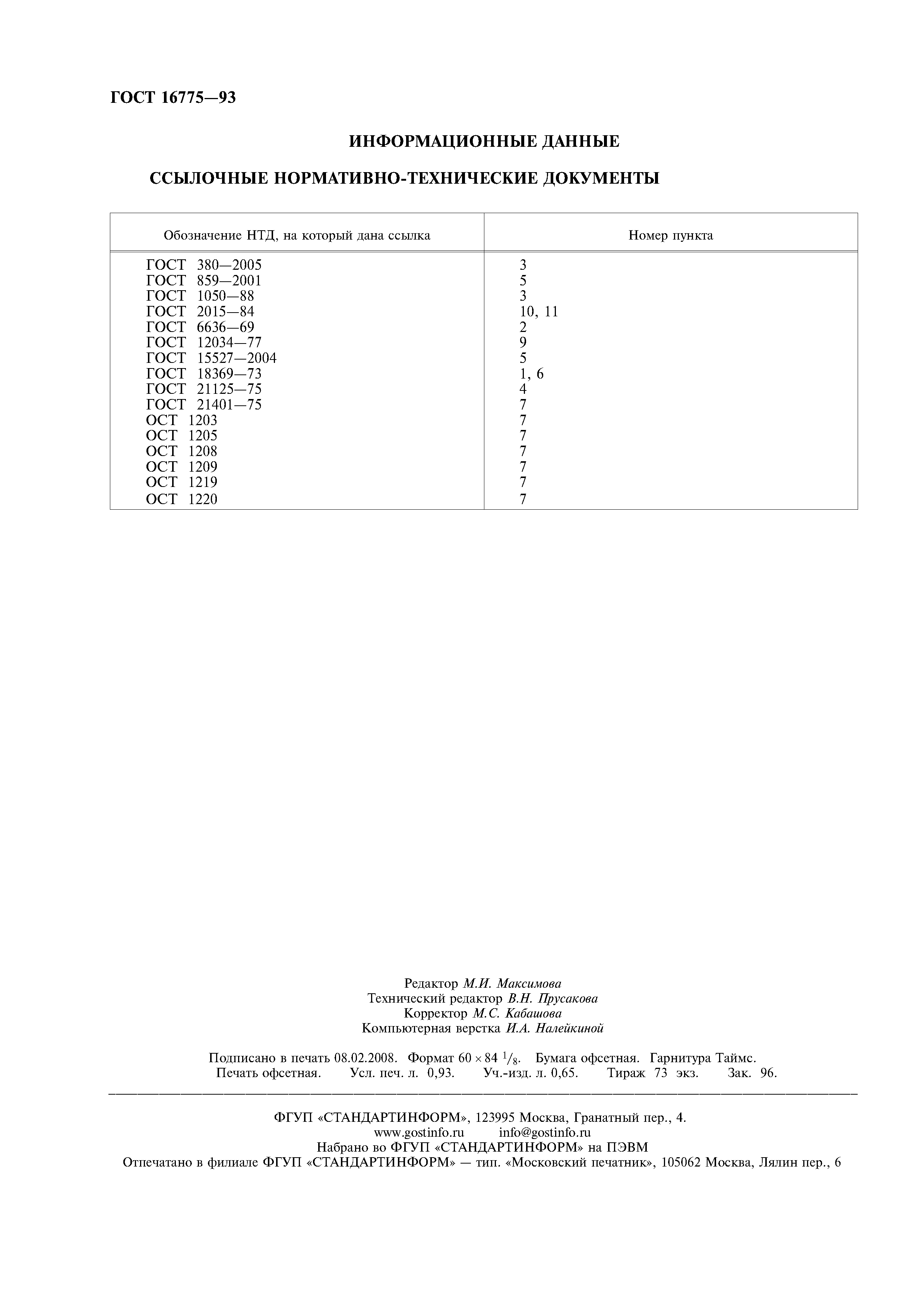

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 12034-77 «Эмали марок МЛ-165, МЛ-165ПМ и МС-160. Технические условия» ГОСТ 18369-73 «Ручки-накладки для калибров скоб. Конструкция и размеры» ГОСТ 2015-84 «Калибры гладкие нерегулируемые. Технические требования» ГОСТ 21125-75 «Заготовки из металлокерамических твердых сплавов для гладких калибров. Формы и размеры» ГОСТ 21401-75 «Калибры гладкие для размеров до 500 мм. Исполнительные размеры» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ОСТ 1203* «Калибры рабочие для валов 2 и 2а классов точности. Допуски» ОСТ 1205* «Калибры рабочие для отверстий 2а класса точности и для валов и отверстий 3-го и 3а классов точности. Допуски» ОСТ 1220 «Калибры предельные гладкие для валов и отверстий 4-го класса точности. Допуски» ОСТ 1219 «Калибры предельные гладкие для валов и отверстий 5-го класса точности. Допуски» ОСТ 1208* «Калибры приемные для валов 2-го и 2а классов точности и для отверстий 2-го класса точности. Допуски» ОСТ 1209* «Калибры приемные для отверстий 2а класса точности и для валов отверстий 3-го и 3а классов точности. Допуски» ГОСТ 859-2001 «Медь. Марки» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»
