Скачать ГОСТ 16532-70 Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии

Дата актуализации: 10.08.2017

ГОСТ 16532-70

Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии

Обозначение: ГОСТ 16532-70
Обозначение англ: GOST 16532-70
Статус:действует
Название рус.:Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии
Название англ.:Cylindrical involute external gear pairs. Calculation of geometry
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1972
Область применения:Стандарт распространяется на зубчатые передачи с постоянным передаточным отношением, зубчатые колеса которых соответсвуют исходным контурам с равными делительными номинальными толщиной зуба и шириной впадины, с делительной прямой, делящей глубину захоад пополам, без модификации и с модификацией головки. Стандарт устанавливает метод расчета геометрических параметров зубчатой передачи, а также геометрических параметров зубчатых колес, приводимых на рабочих чертежах в соответствии с ГОСТ 2.403-75.

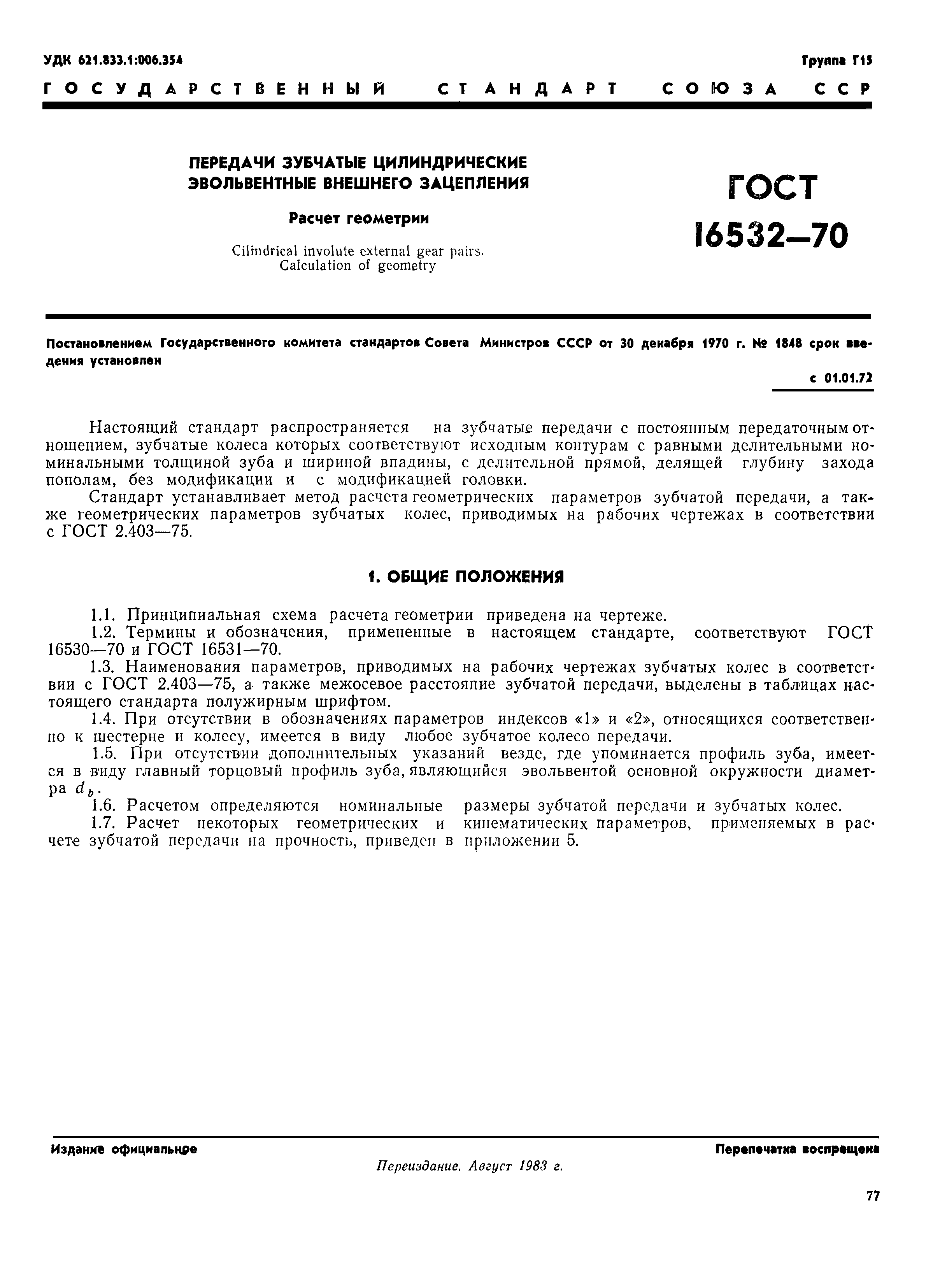

Оглавление:1 Общие положения
2 Расчет геометрических параметров

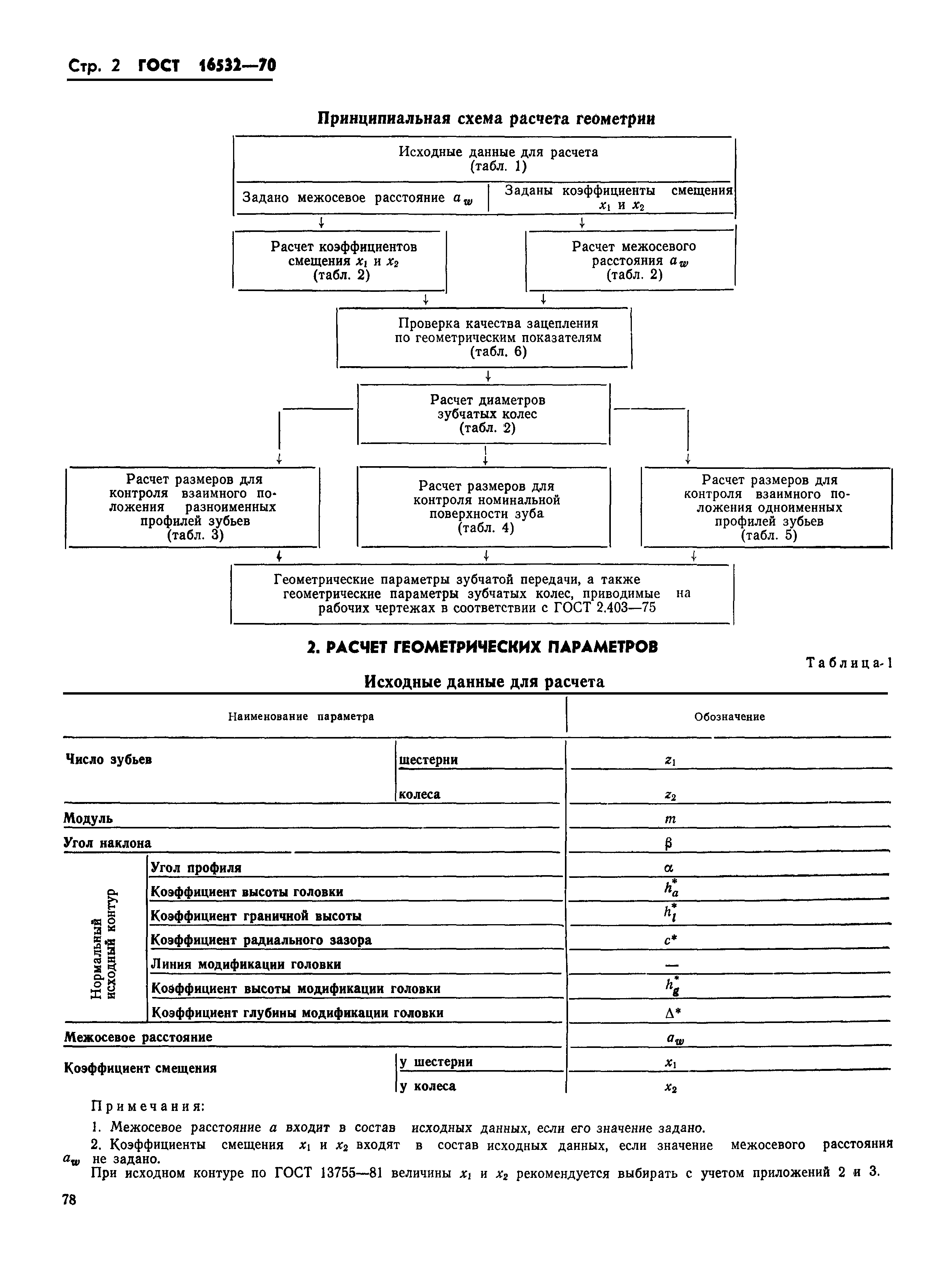

Таблица 1 Исходные данные для расчета

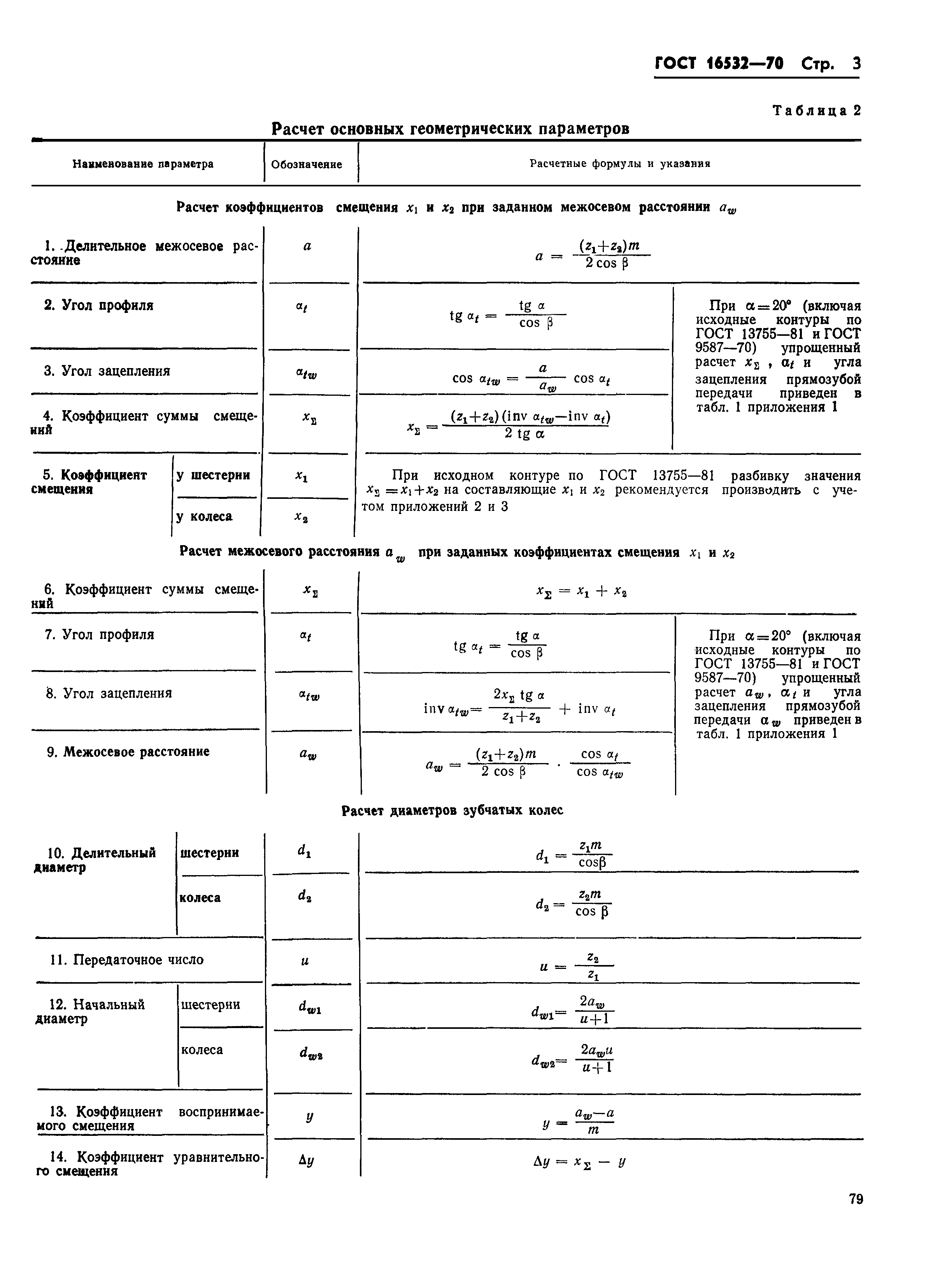

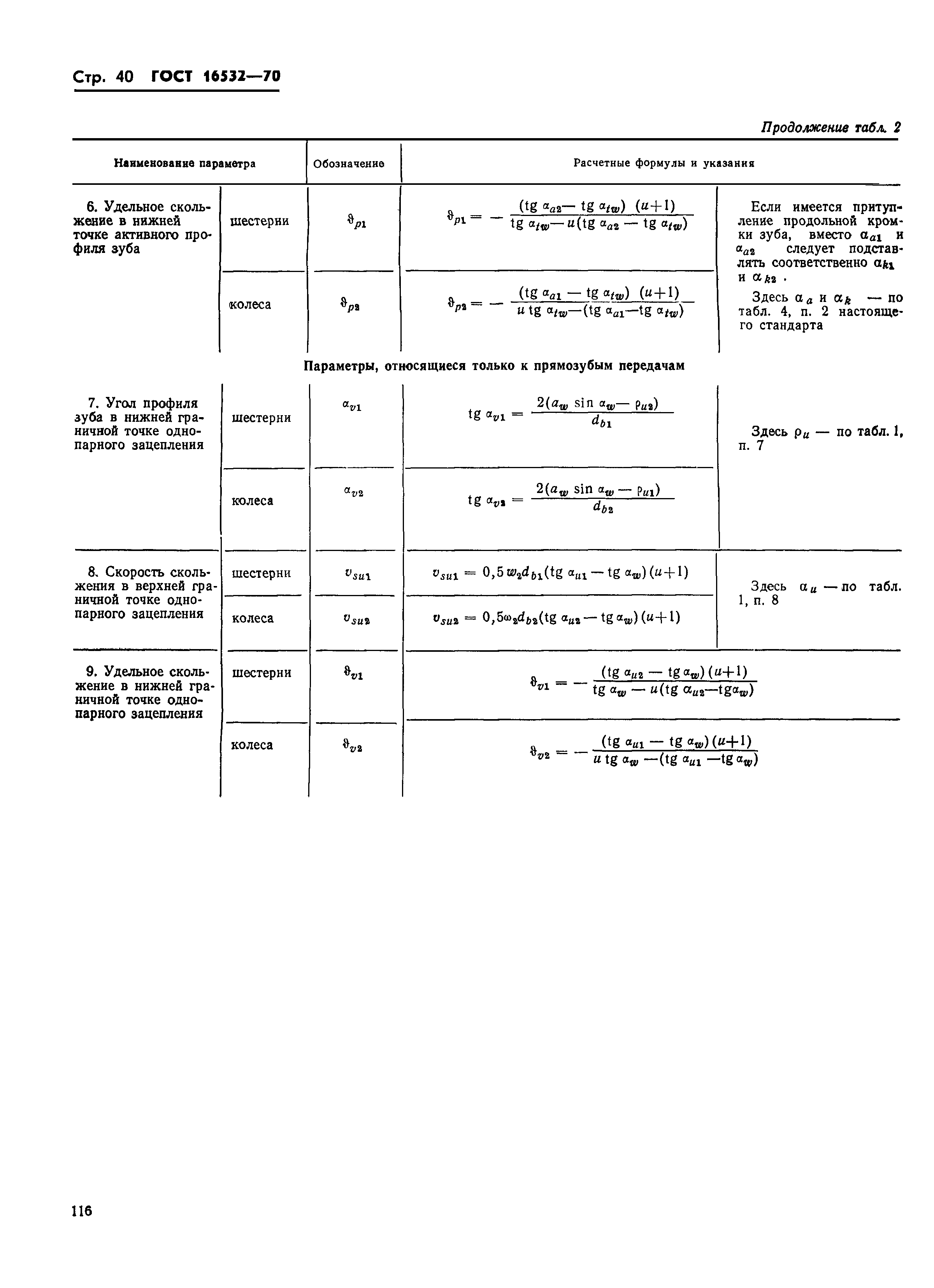

Таблица 2 Расчет основных геометрических параметров

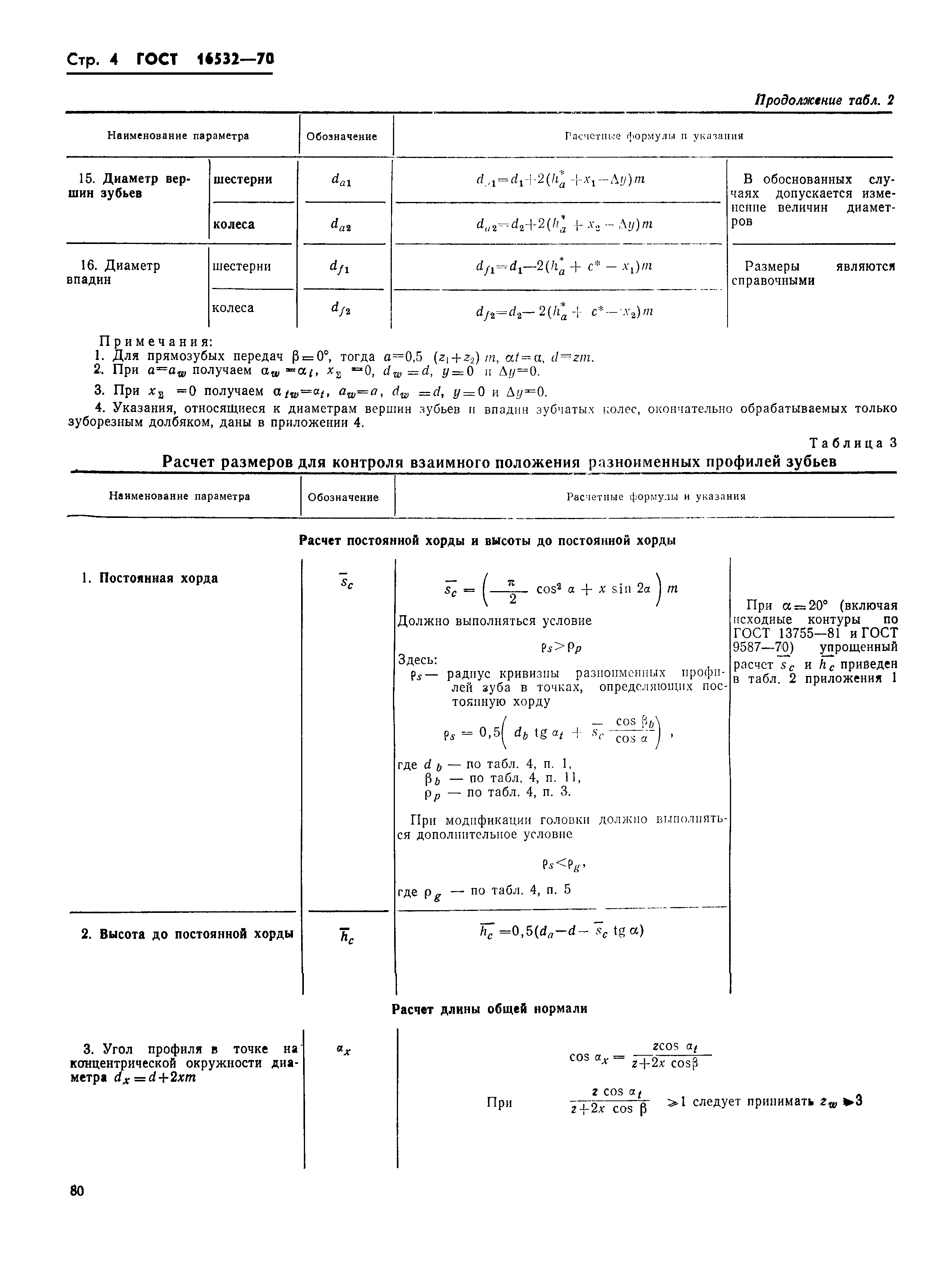

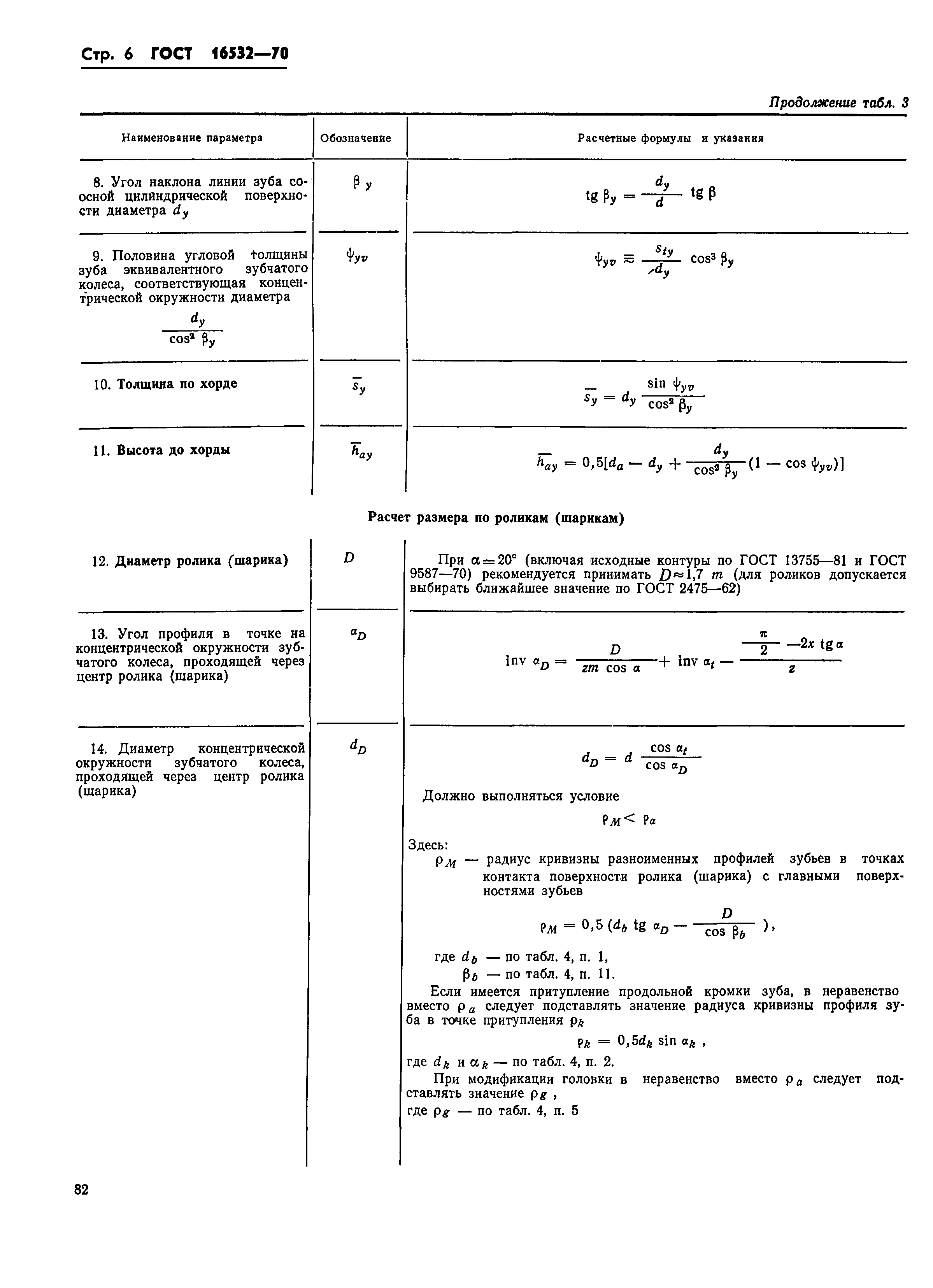

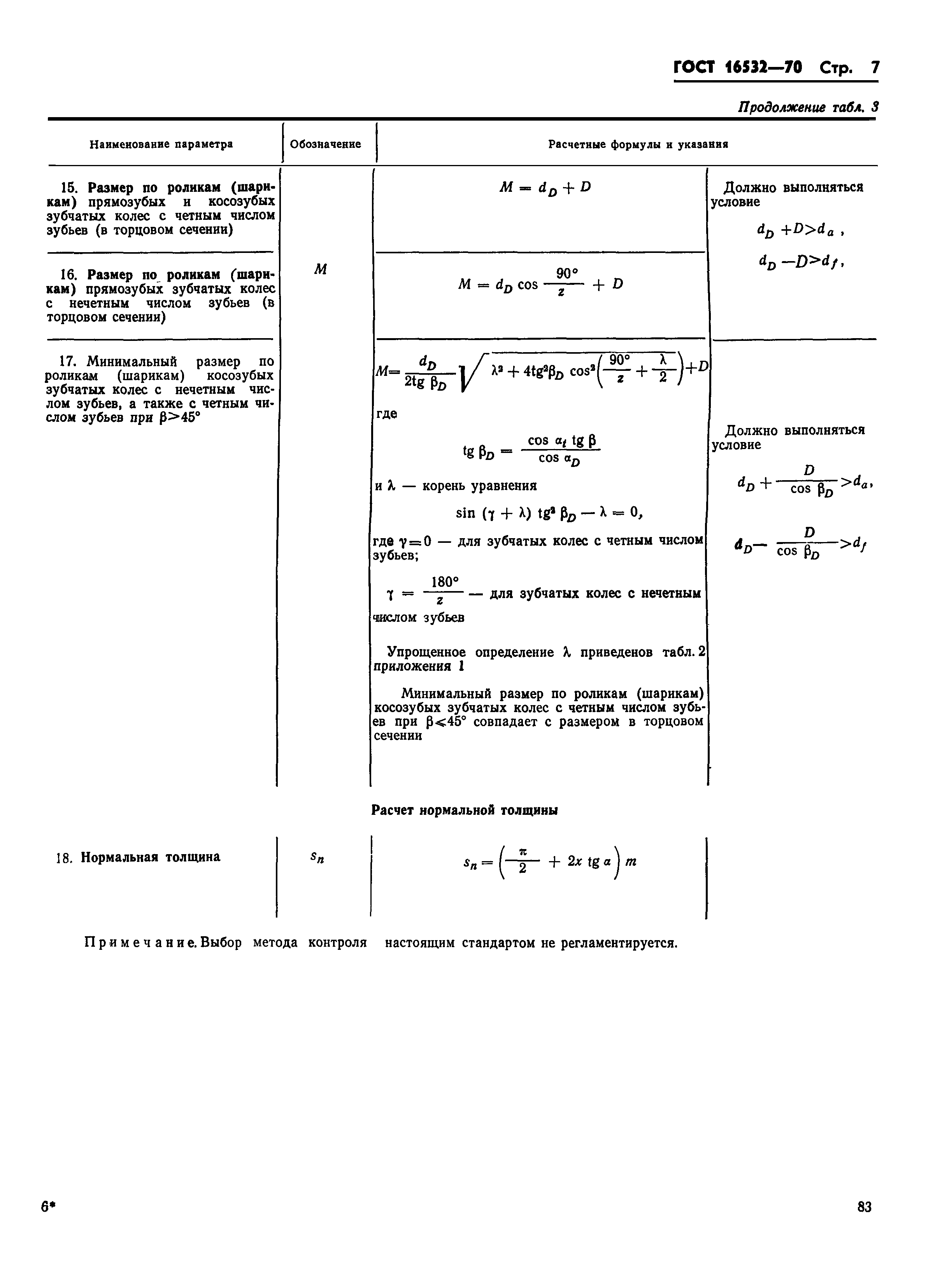

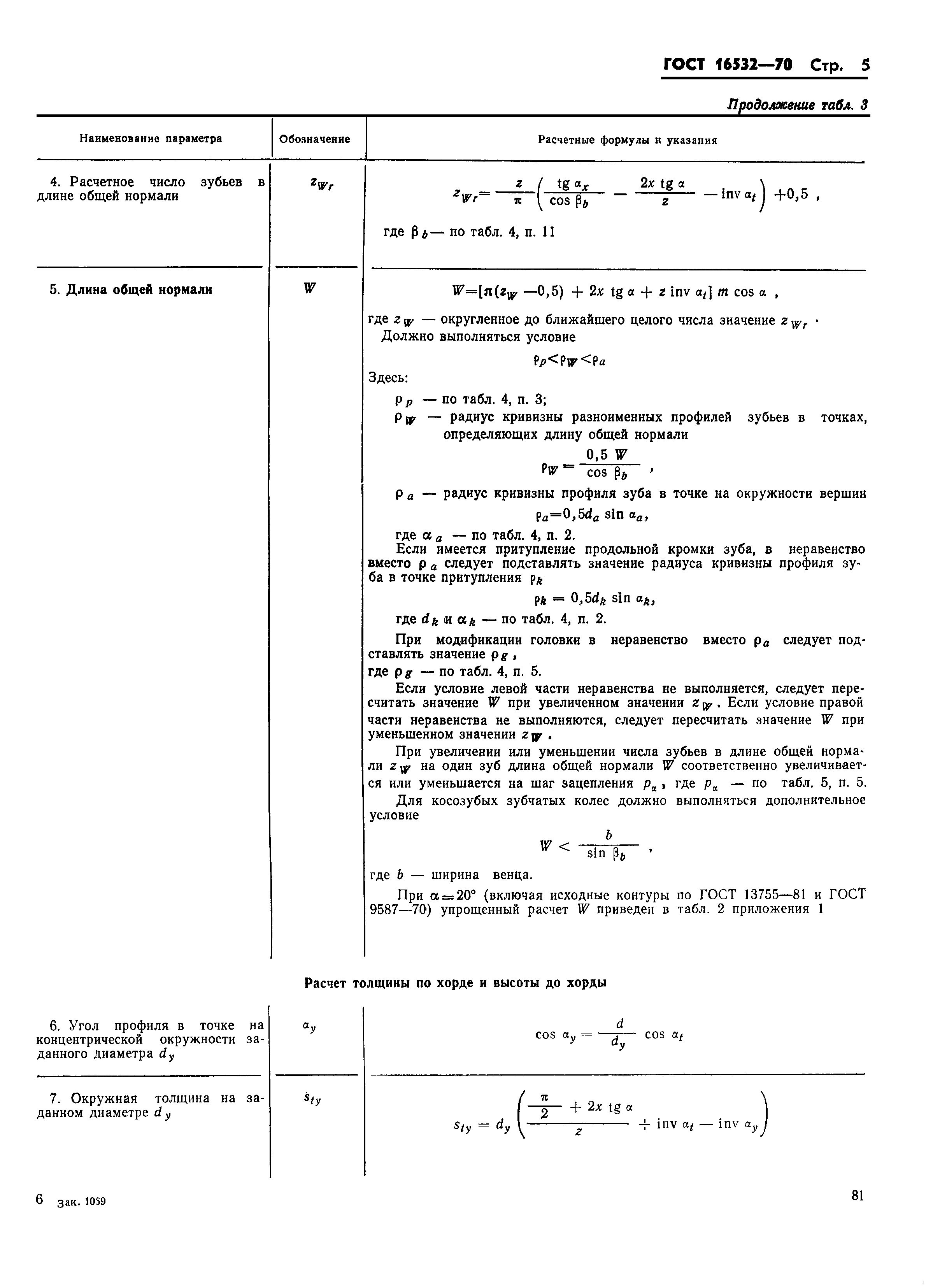

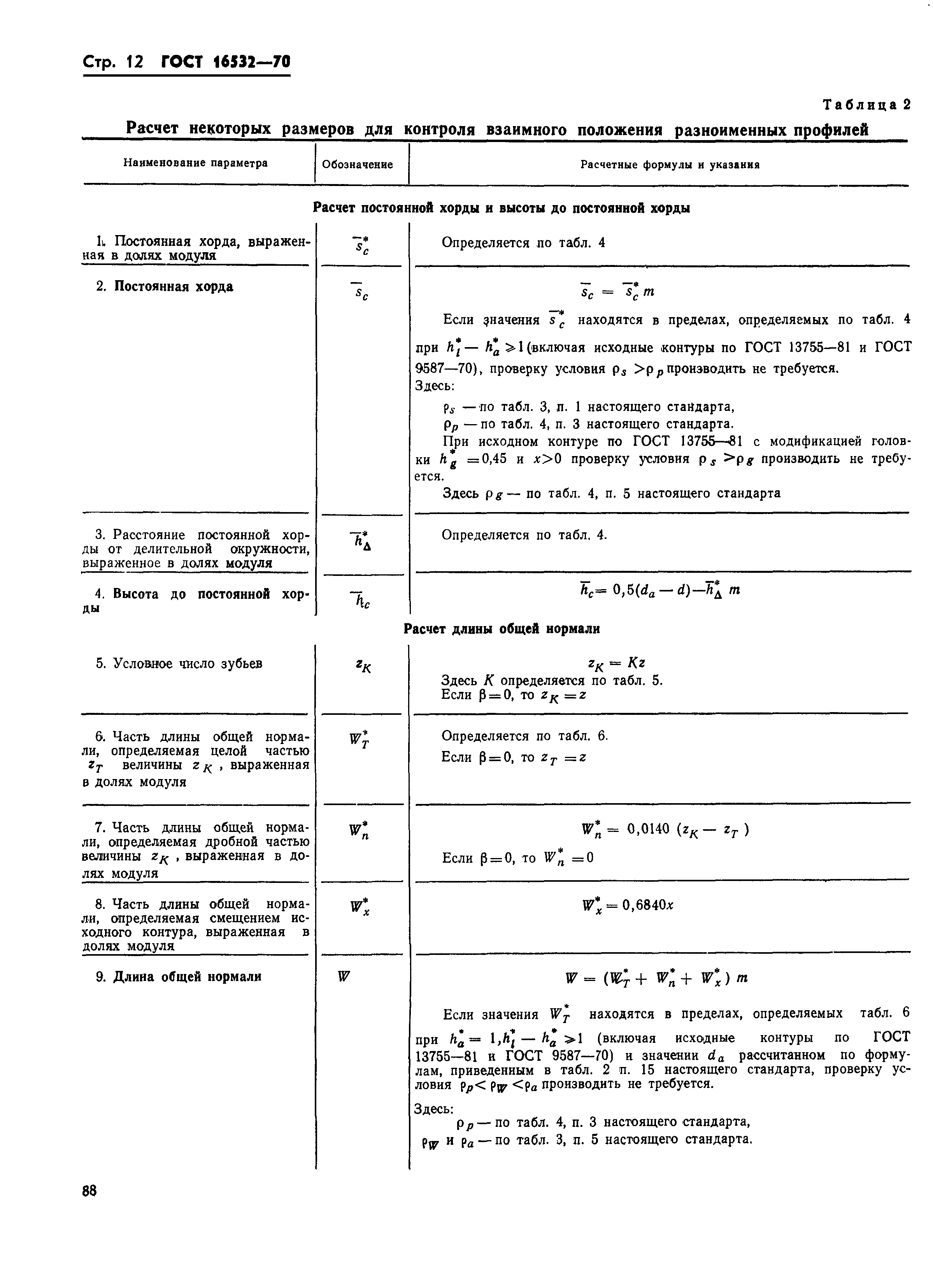

Таблица 3 Расчет размеров для контроля взаимного положения разноименных профилей зубьев

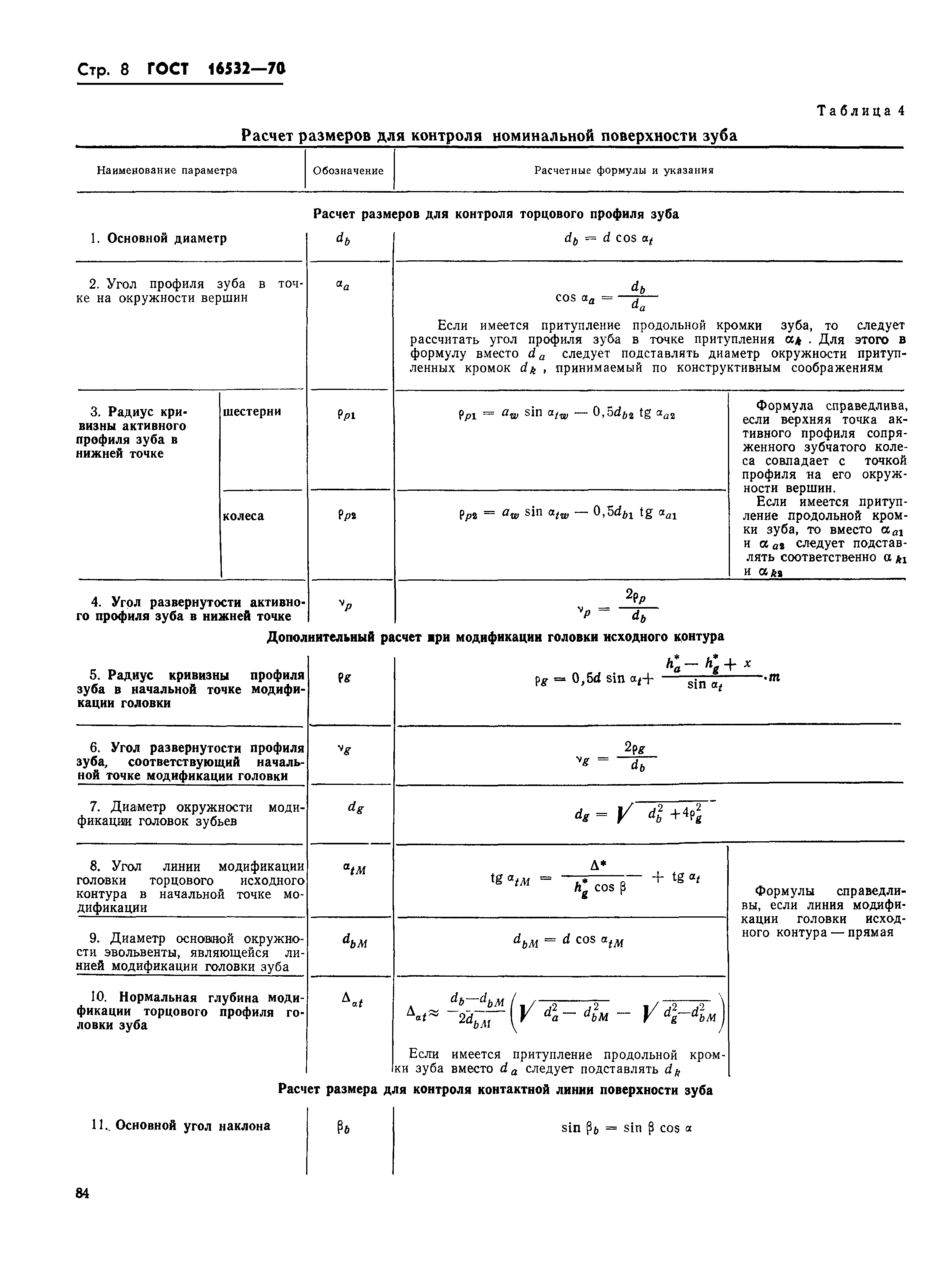

Таблица 4 Расчет размеров для контроля номинальной поверхности зуба
Таблица 5 Расчет размеров для контроля взаимного положения одноименных профилей зубьев

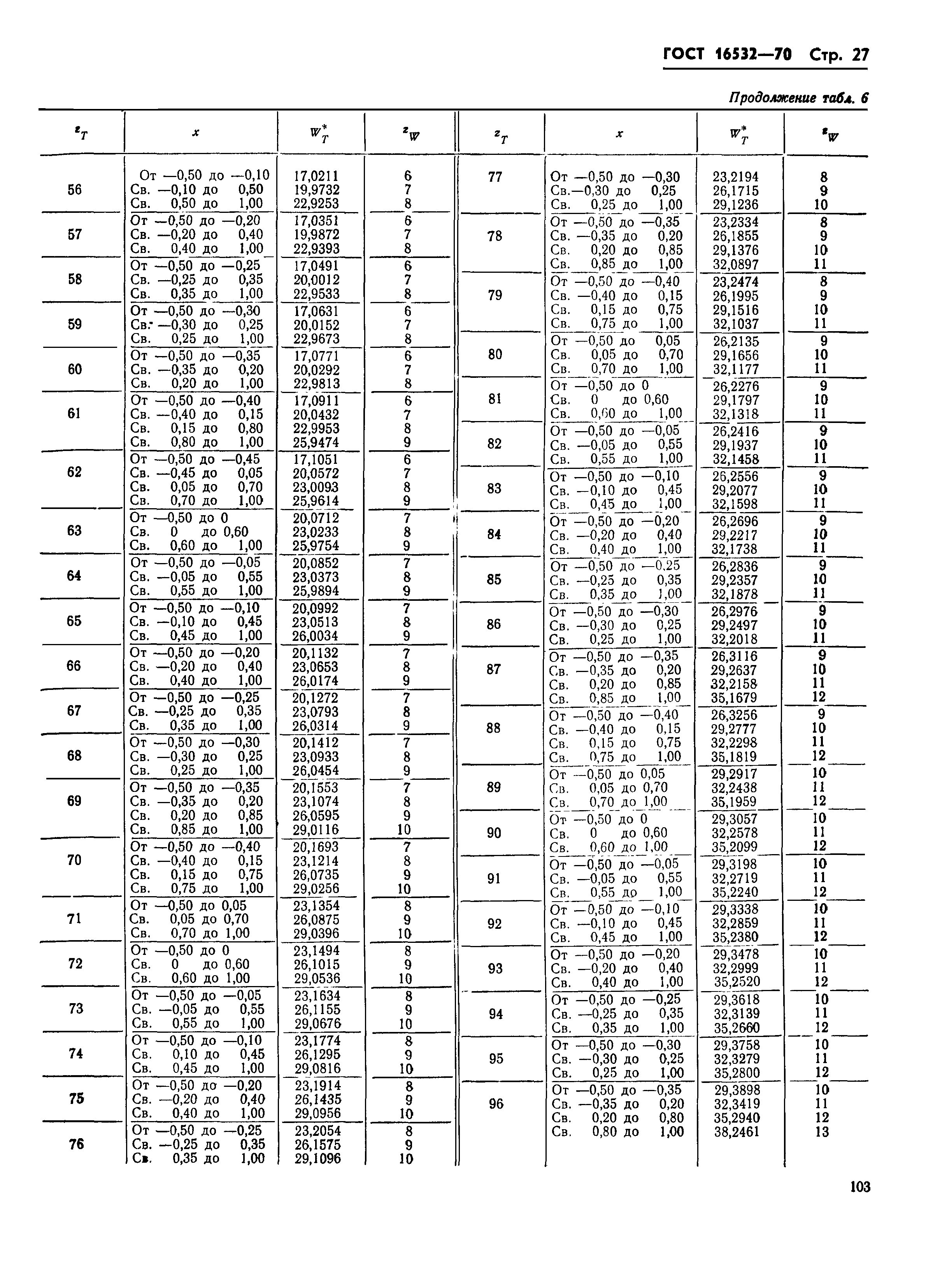

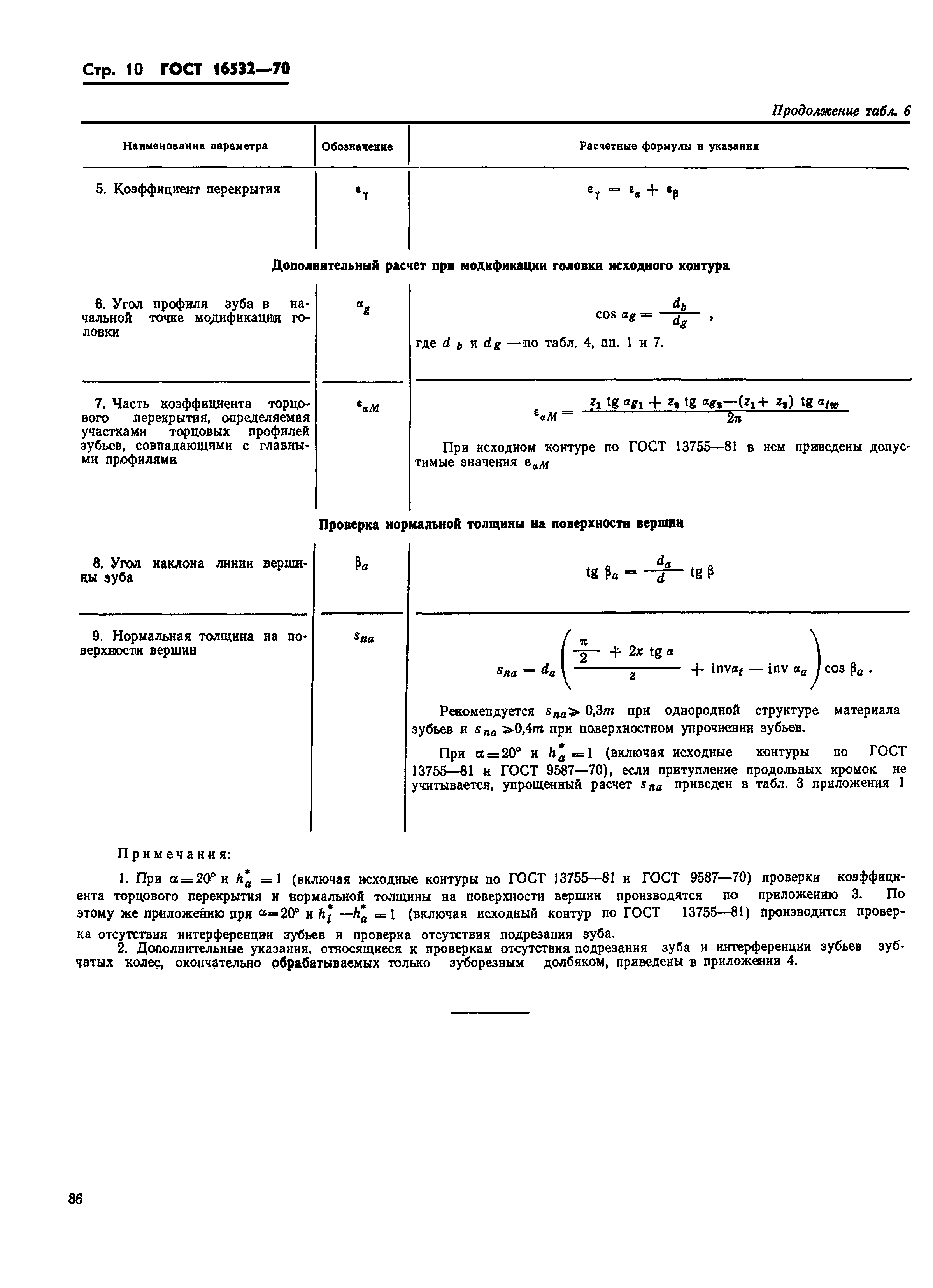

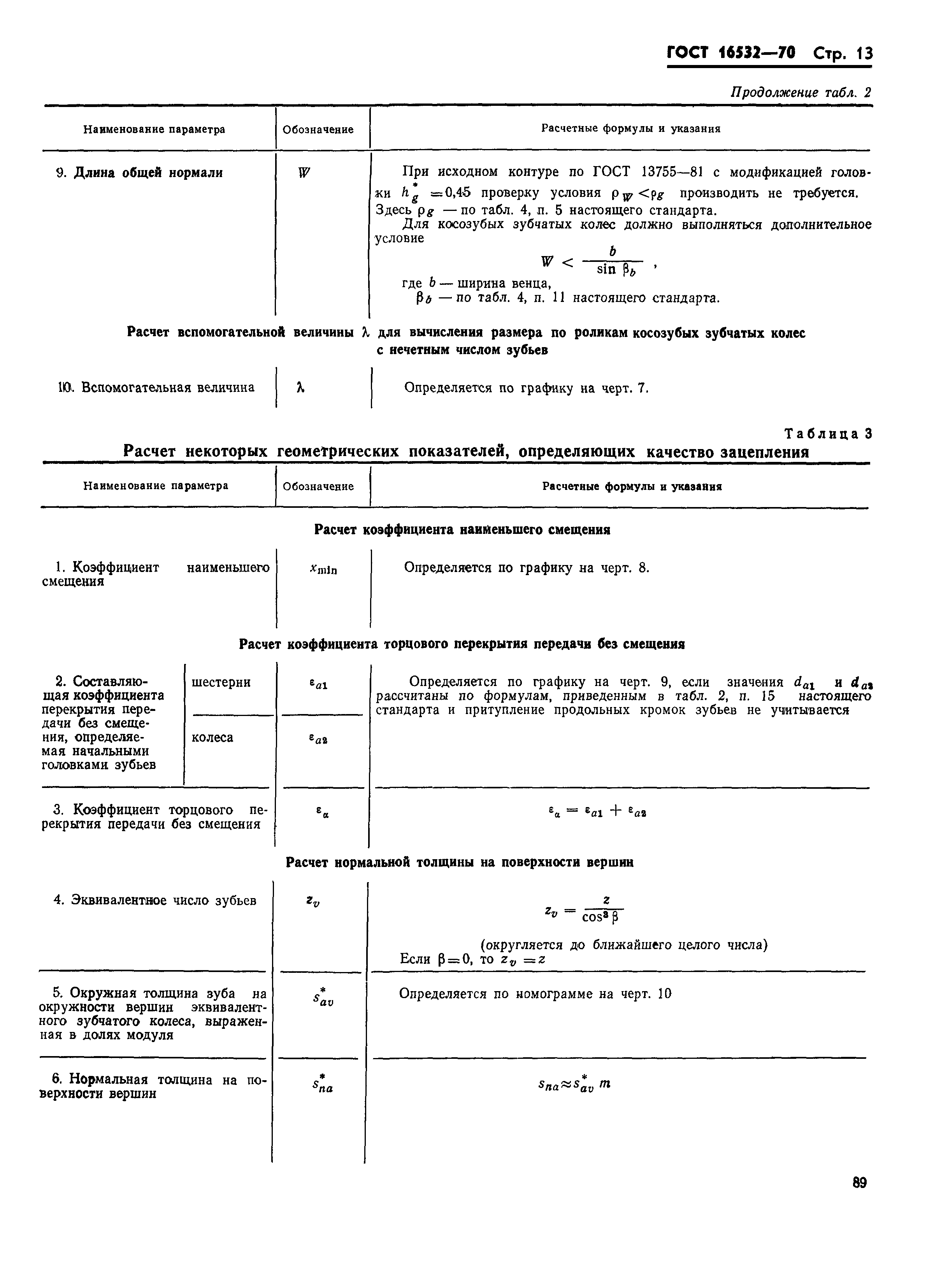

Таблица 6 Проверка качества зацепления по геометрическим показателям

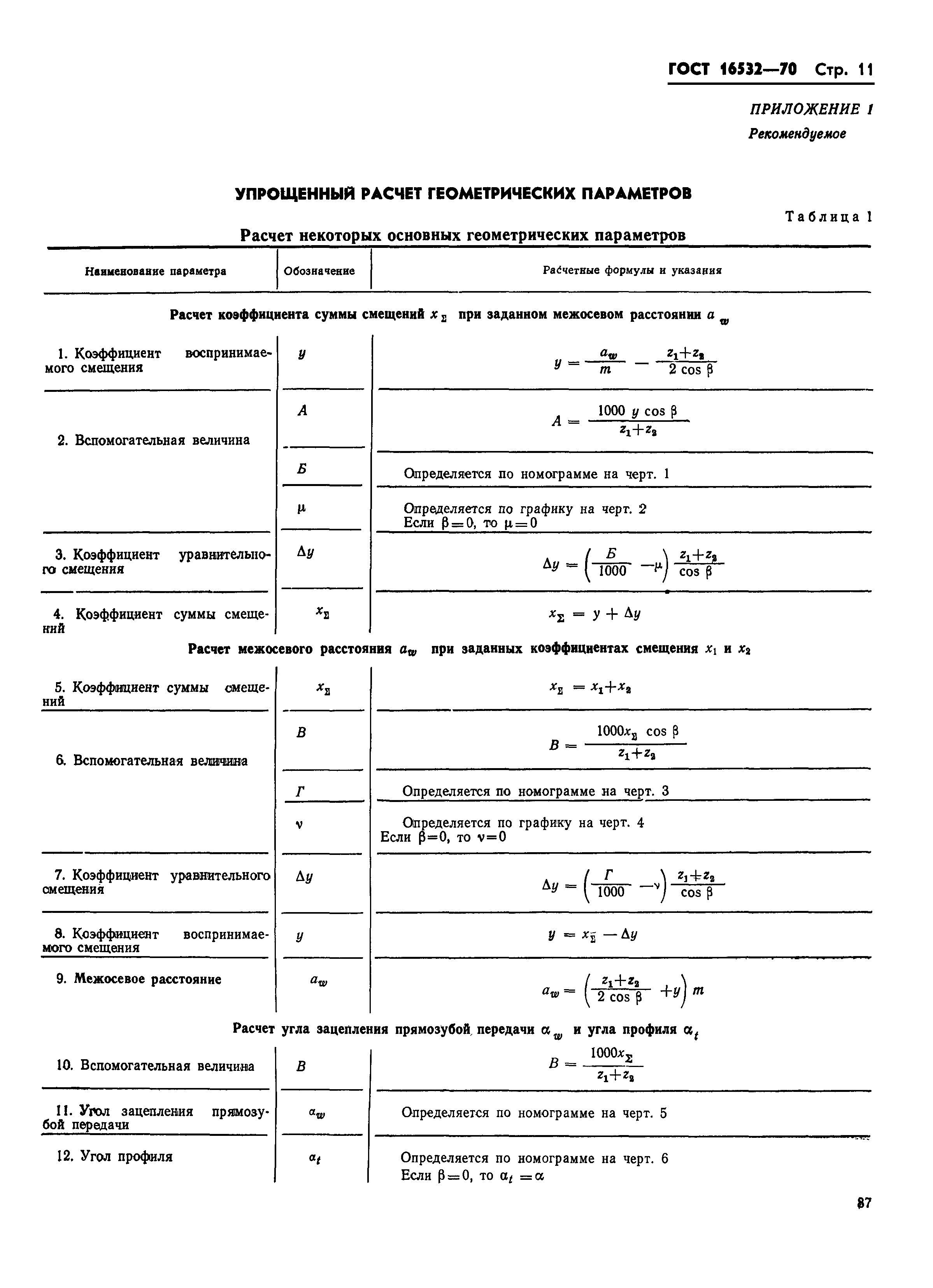

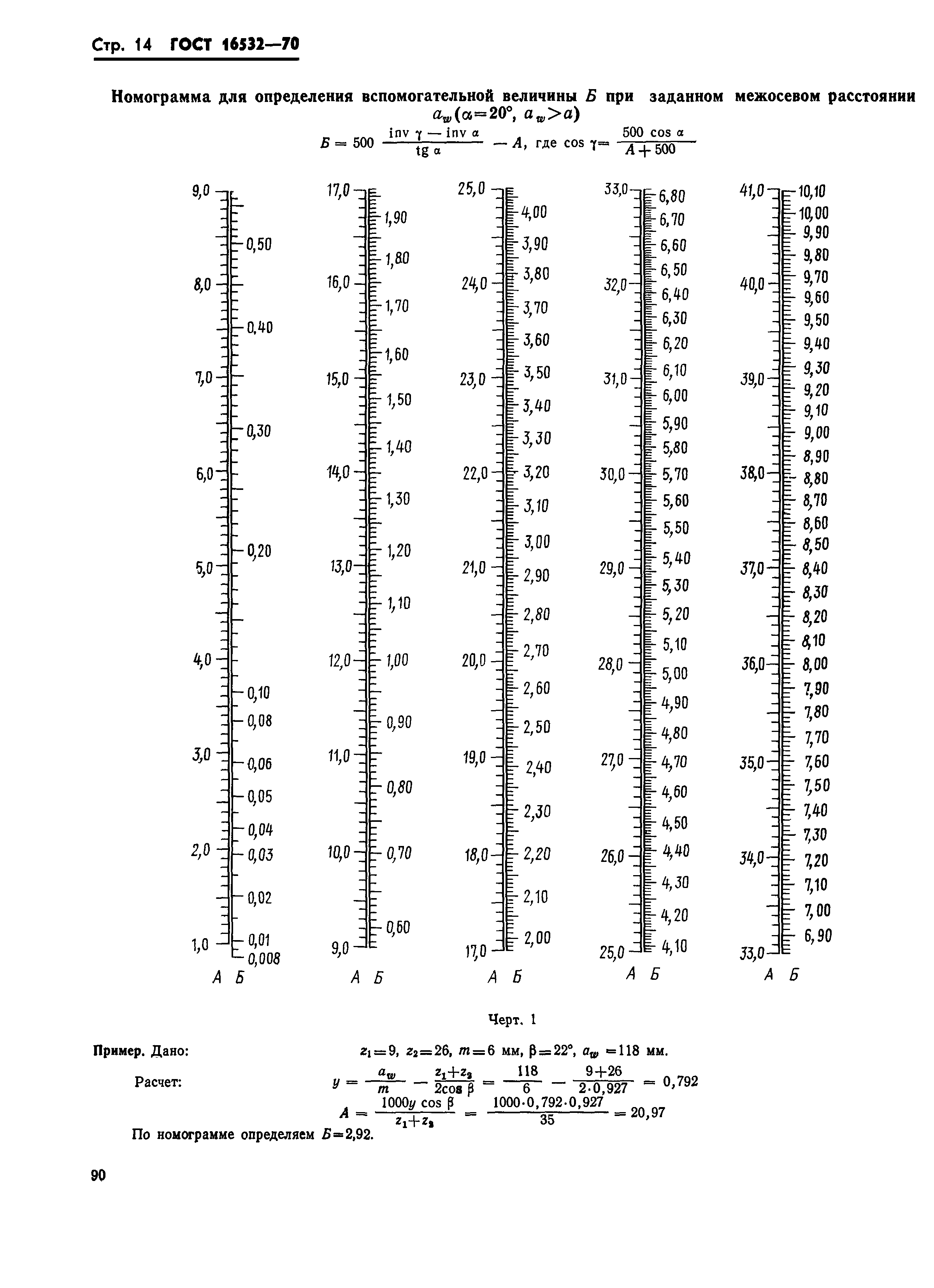

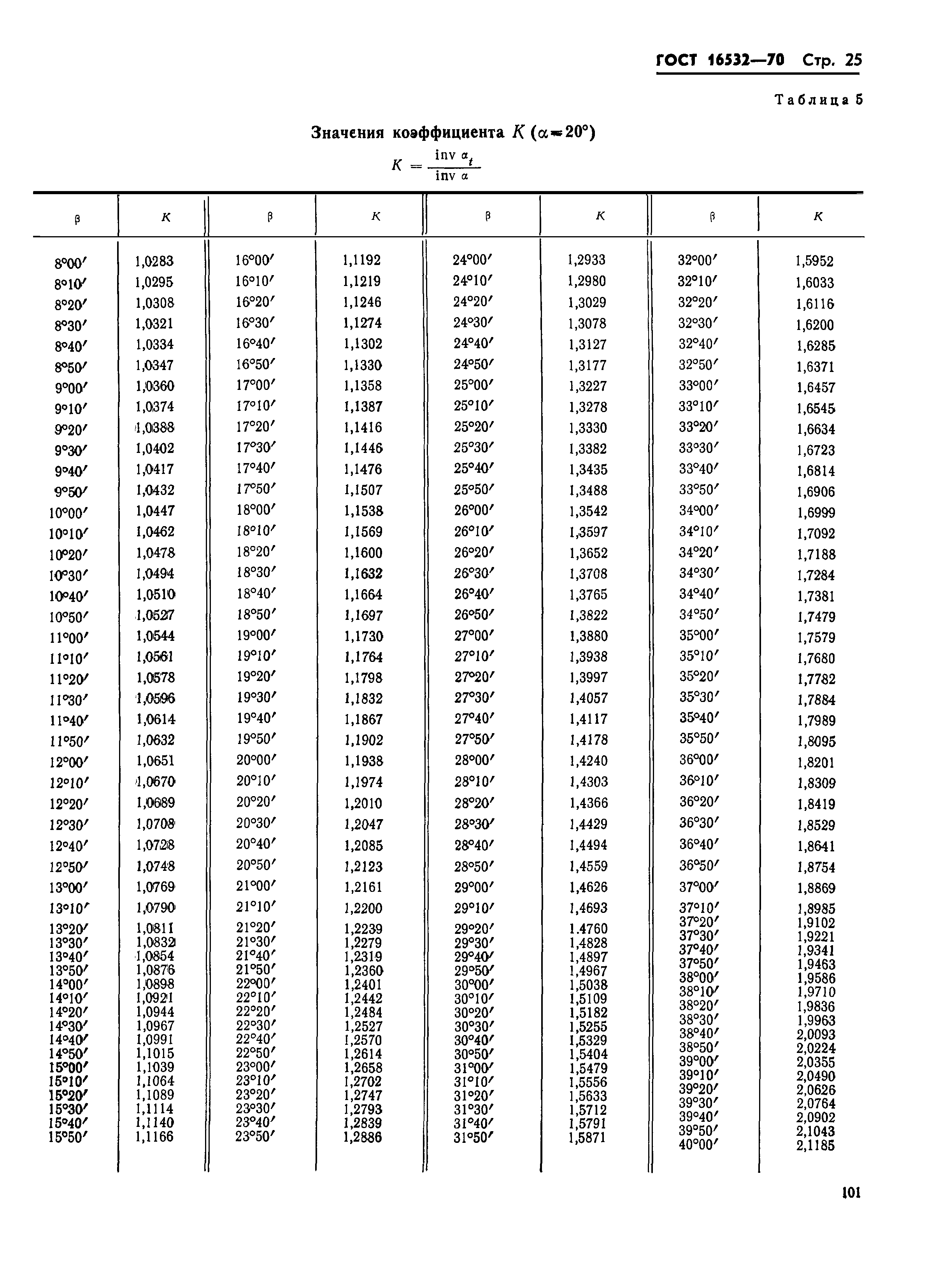

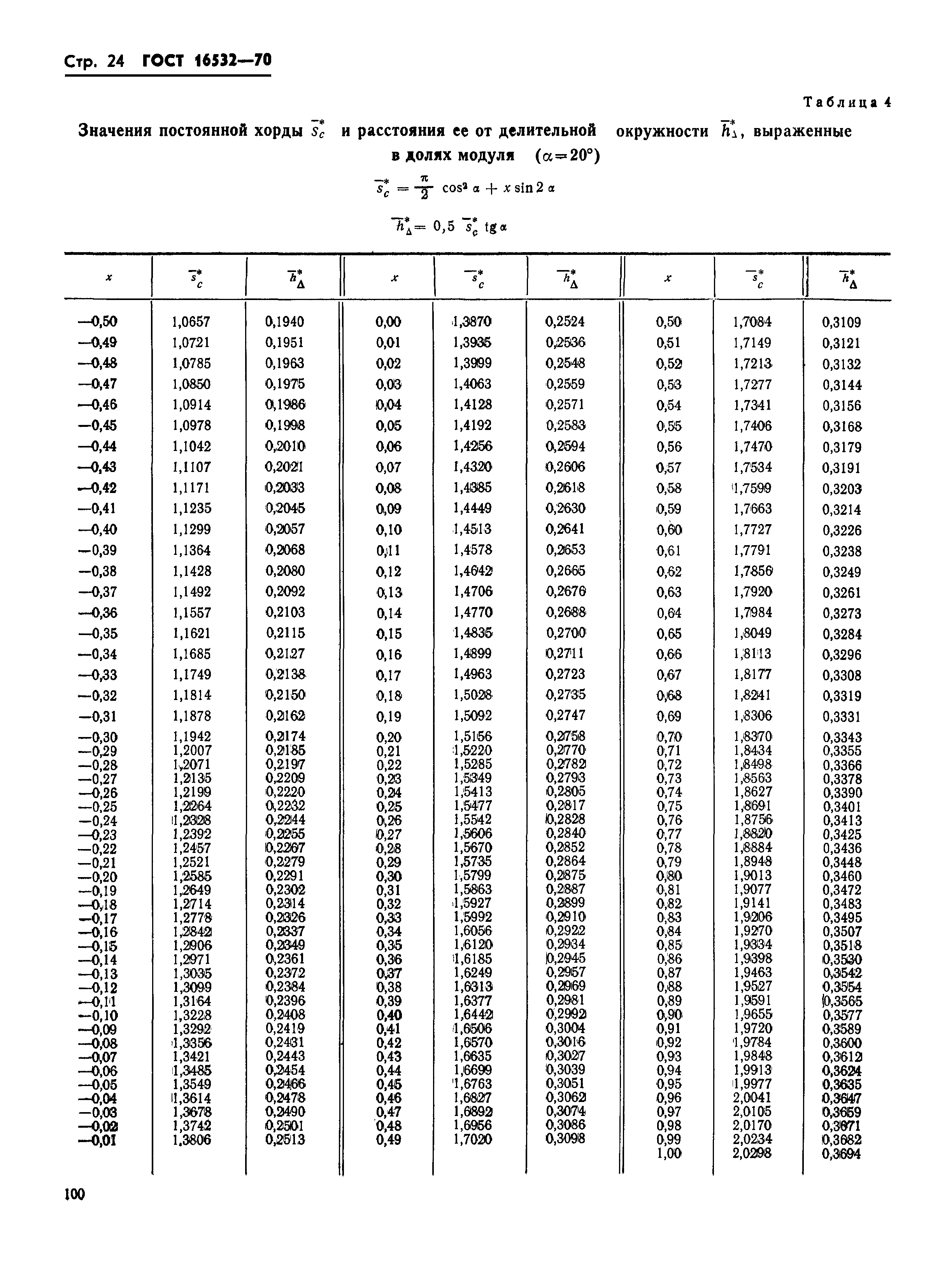

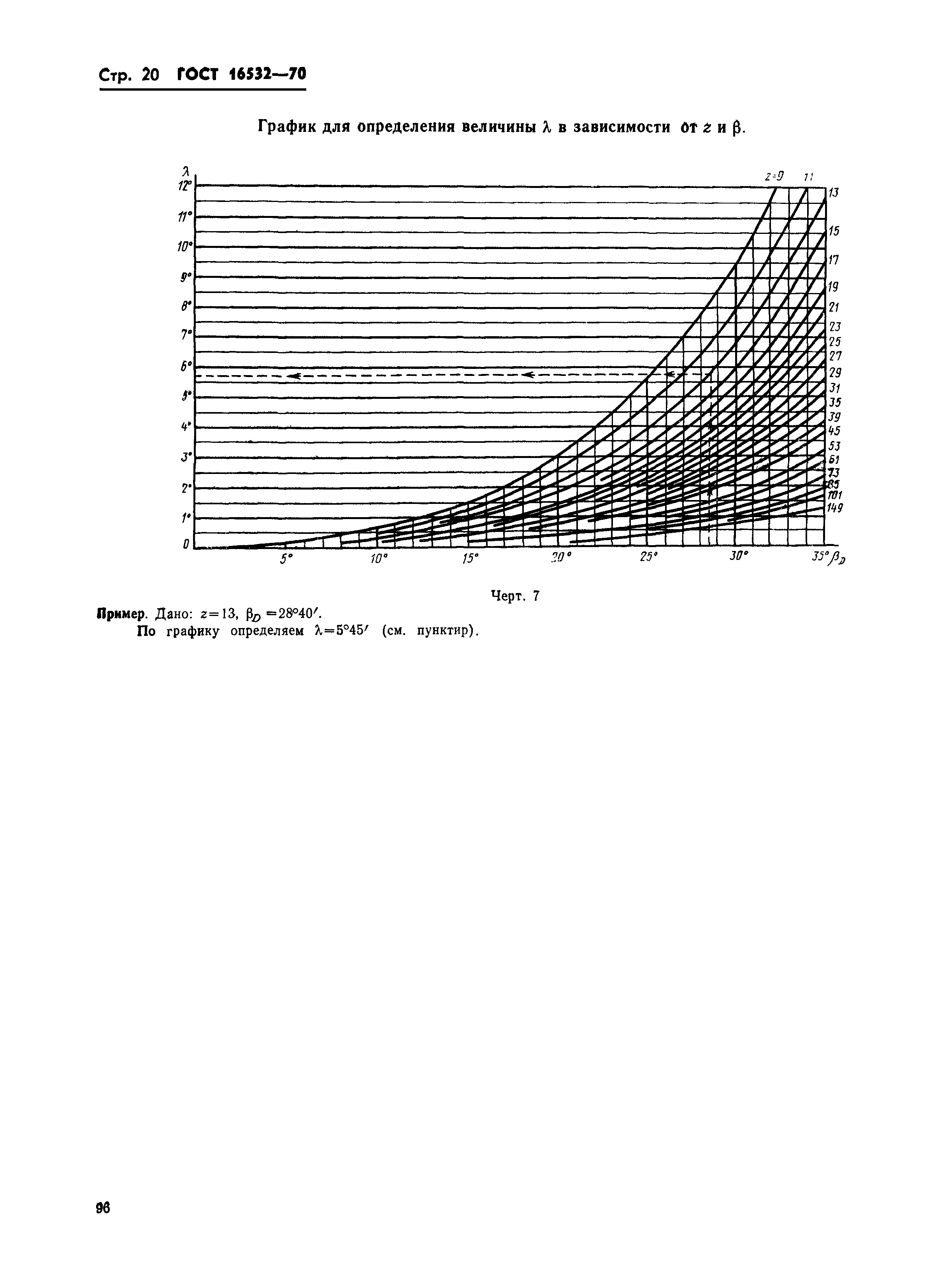

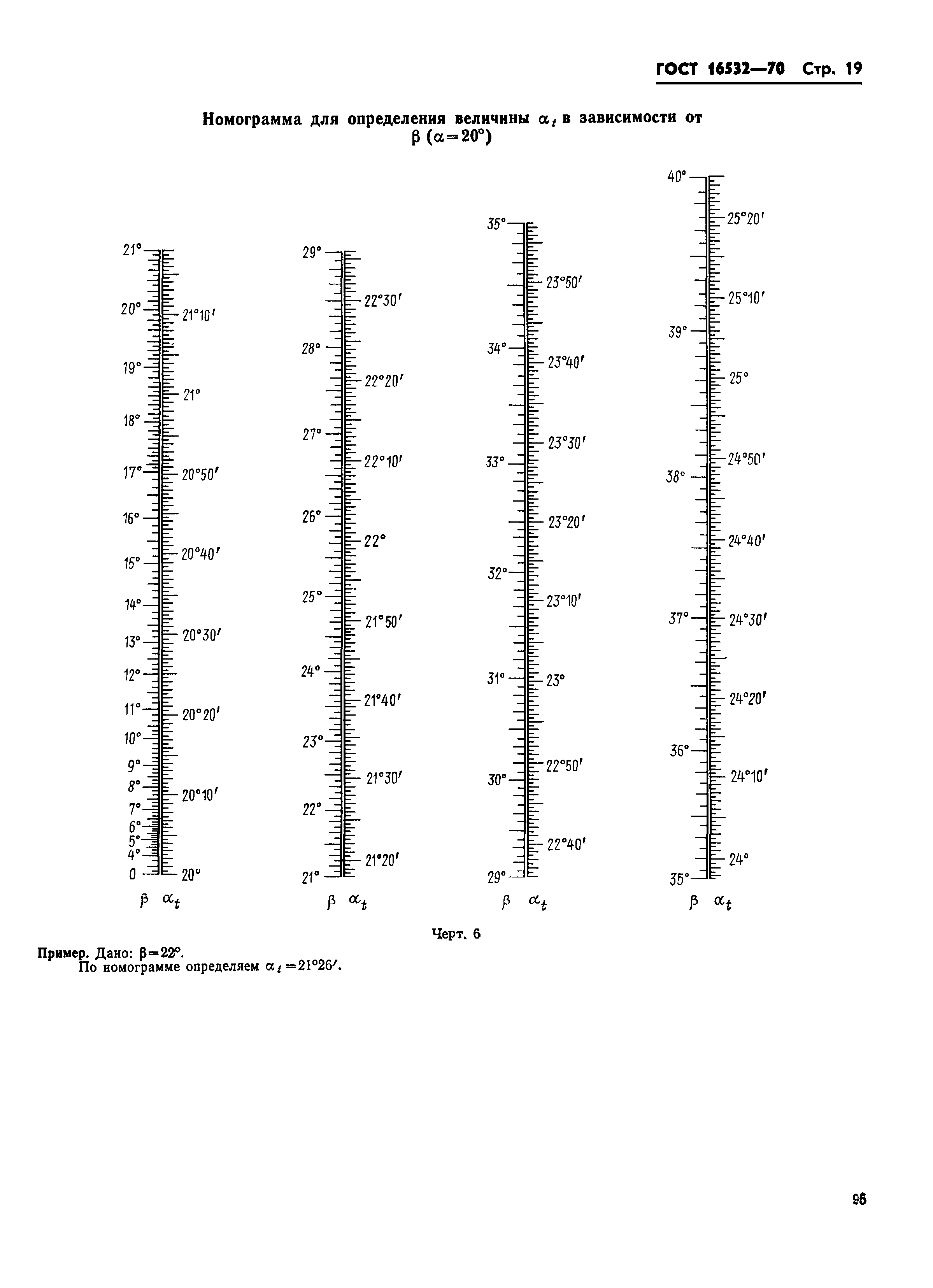

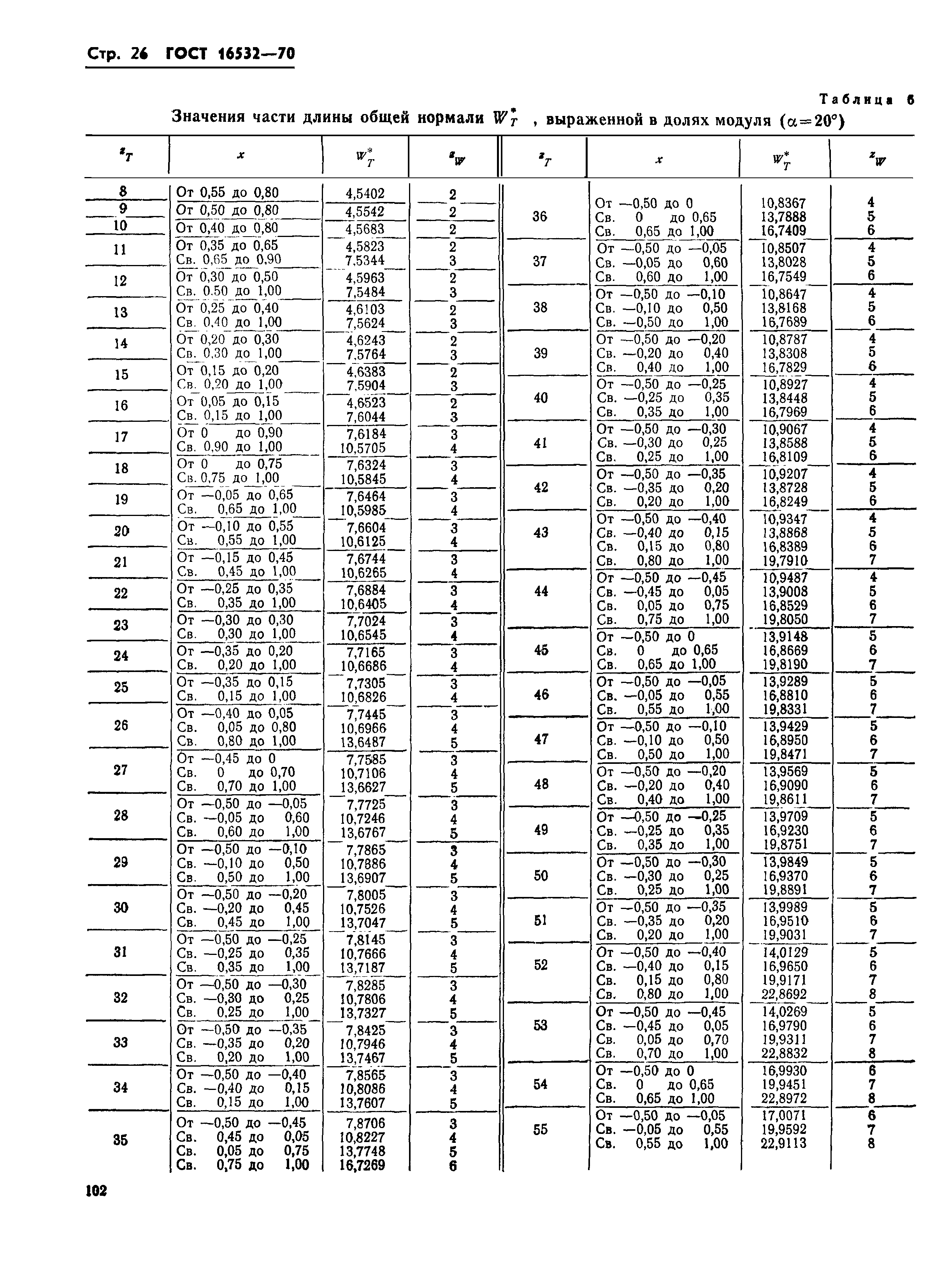

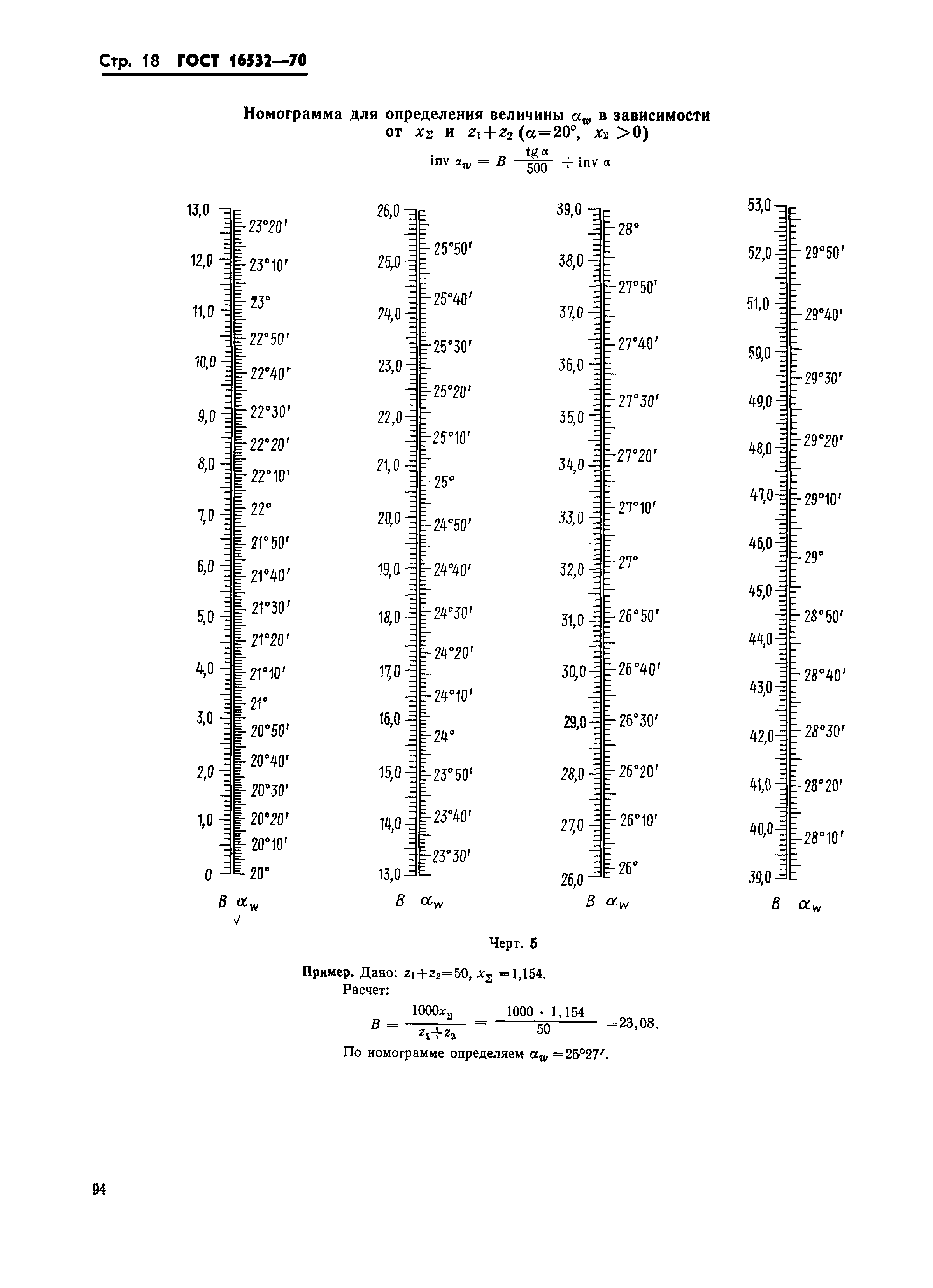

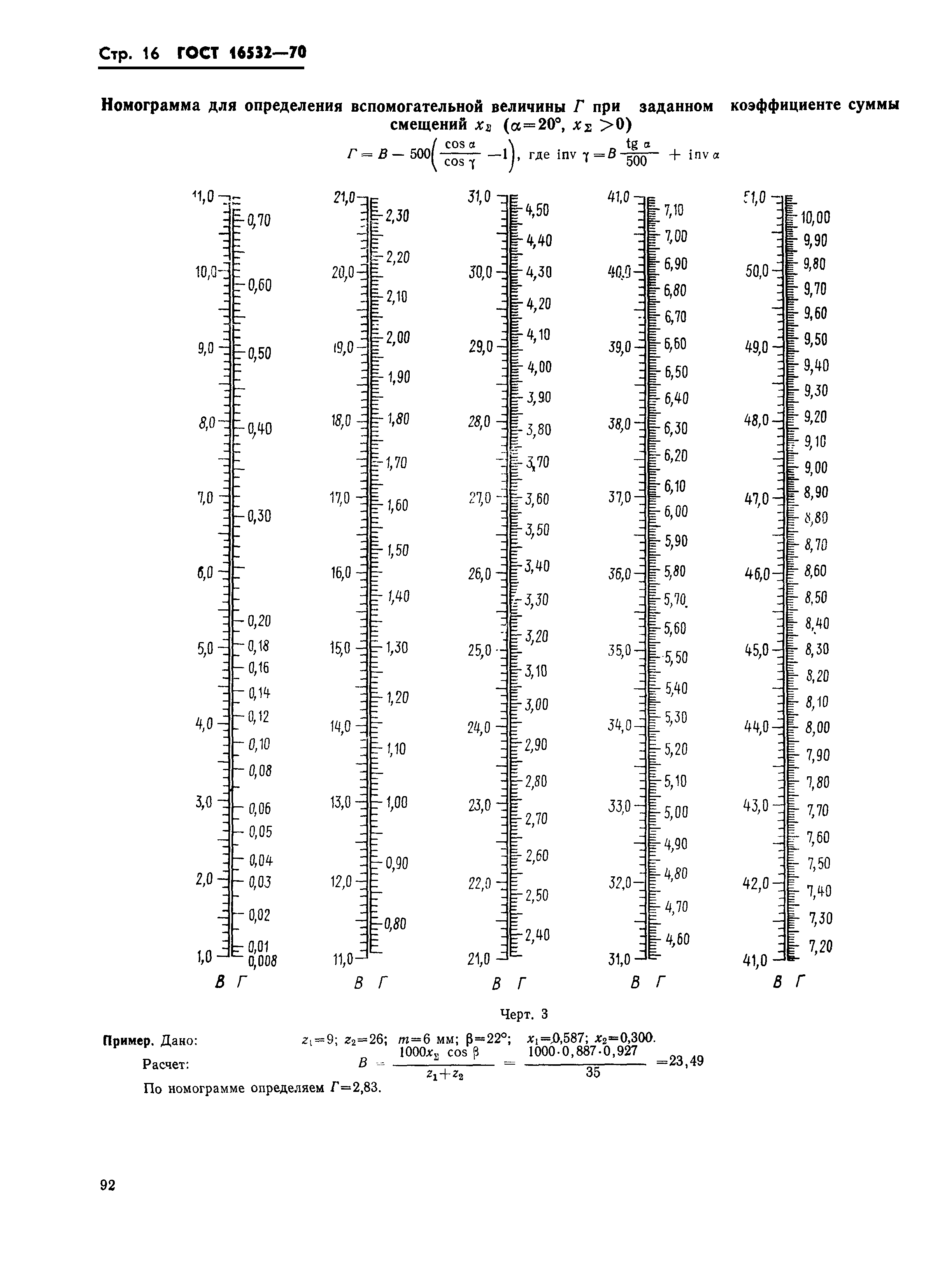

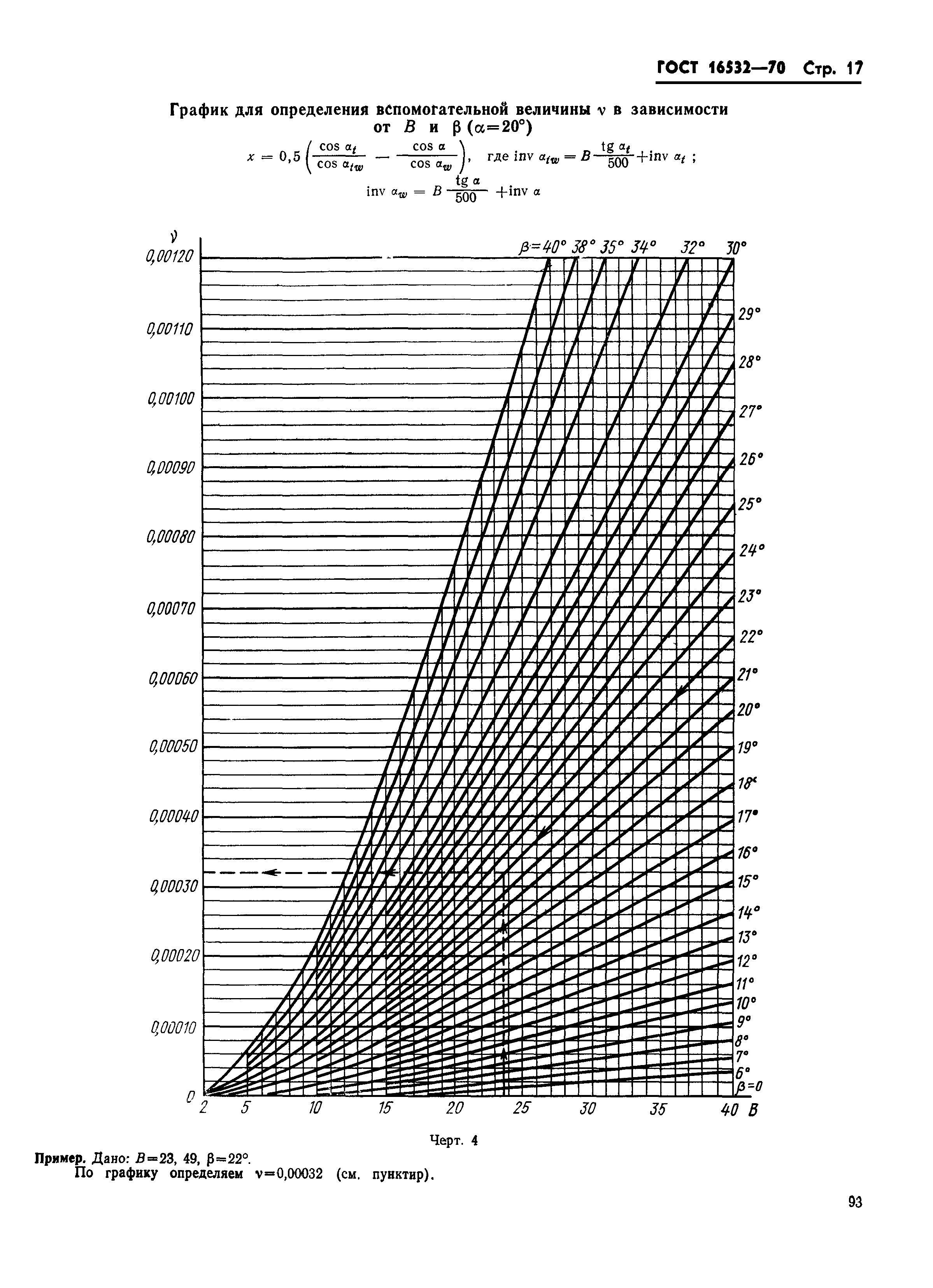

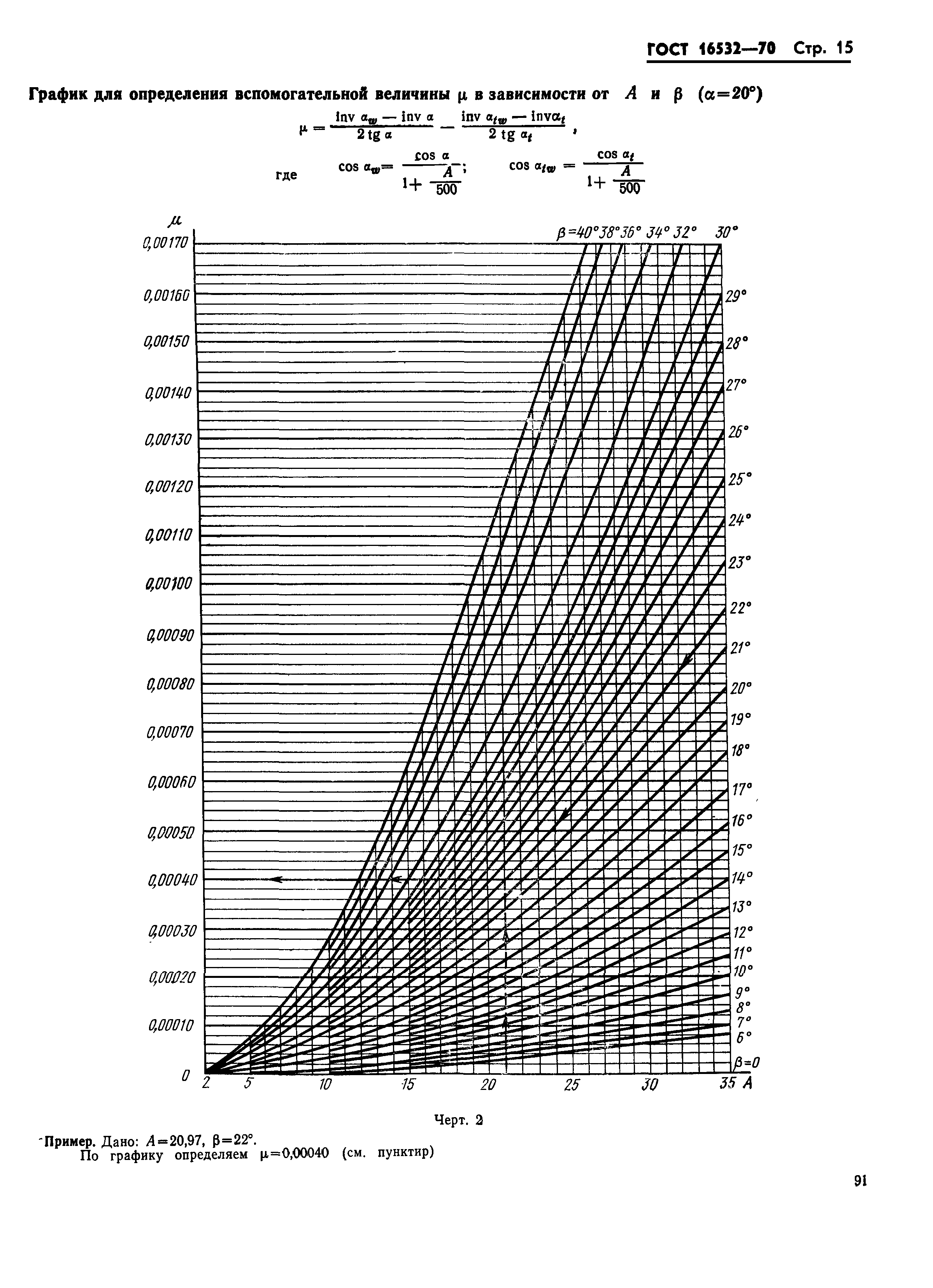

Приложение 1 Упрощенный расчет геометрических параметров

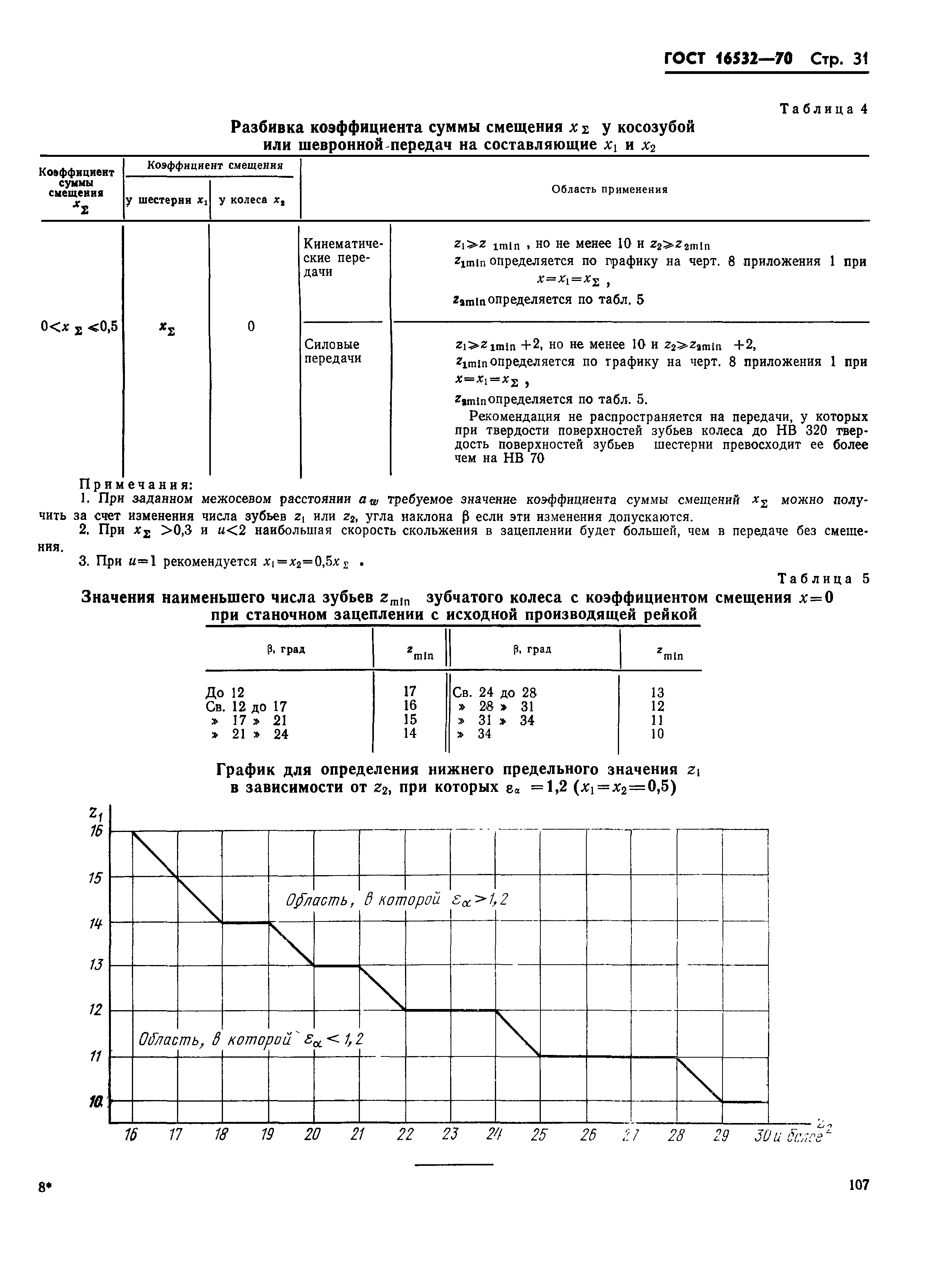

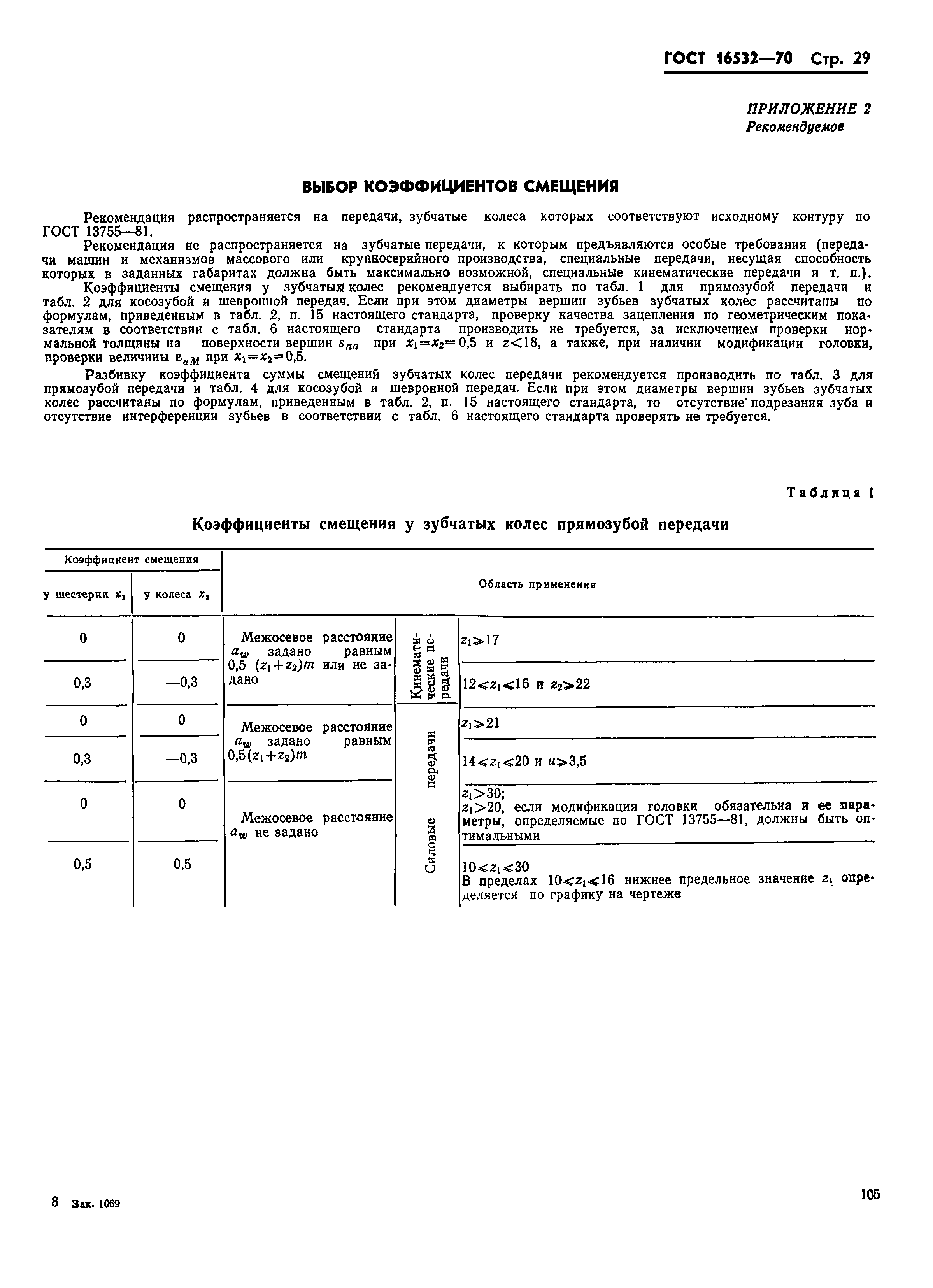

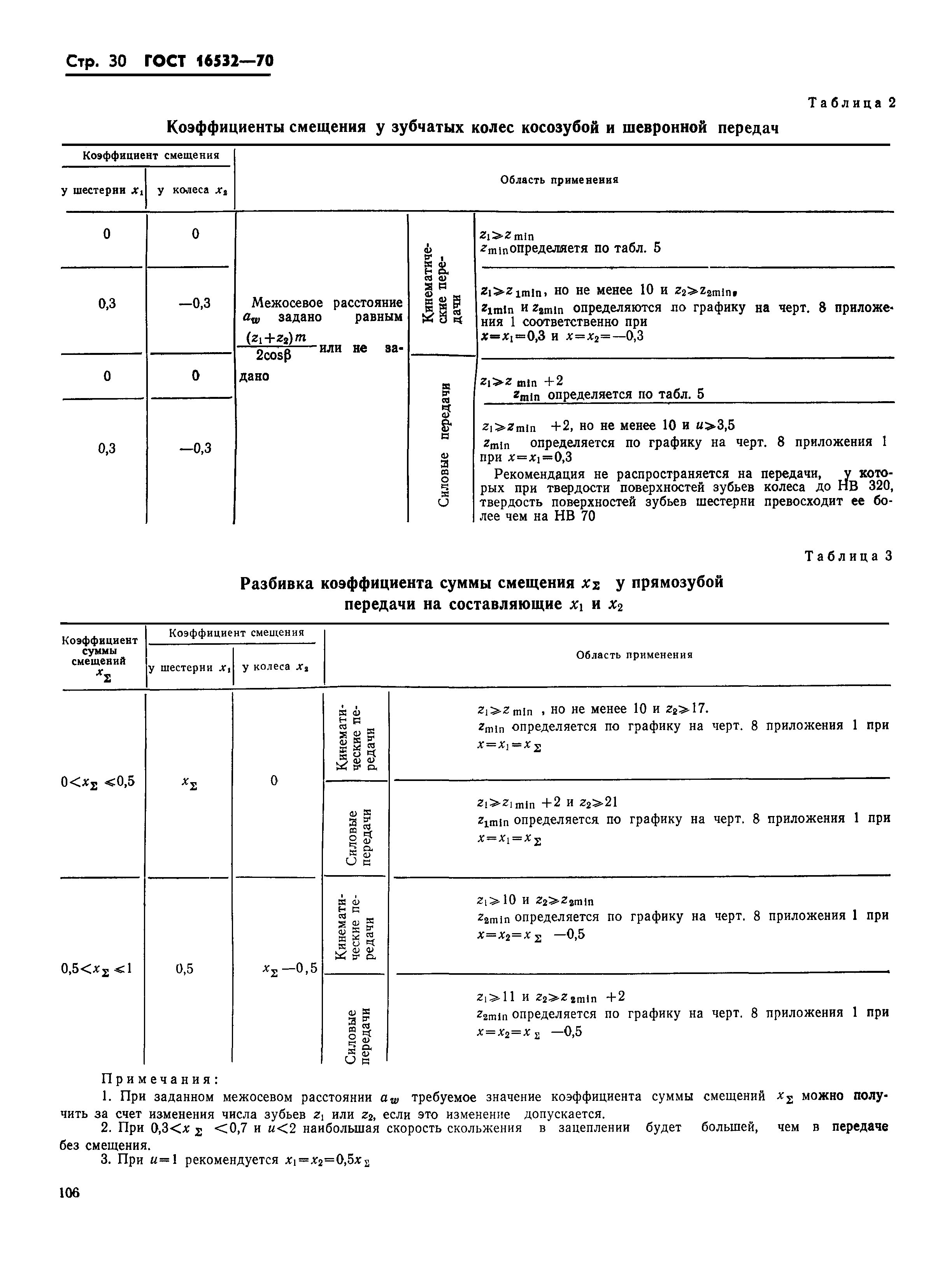

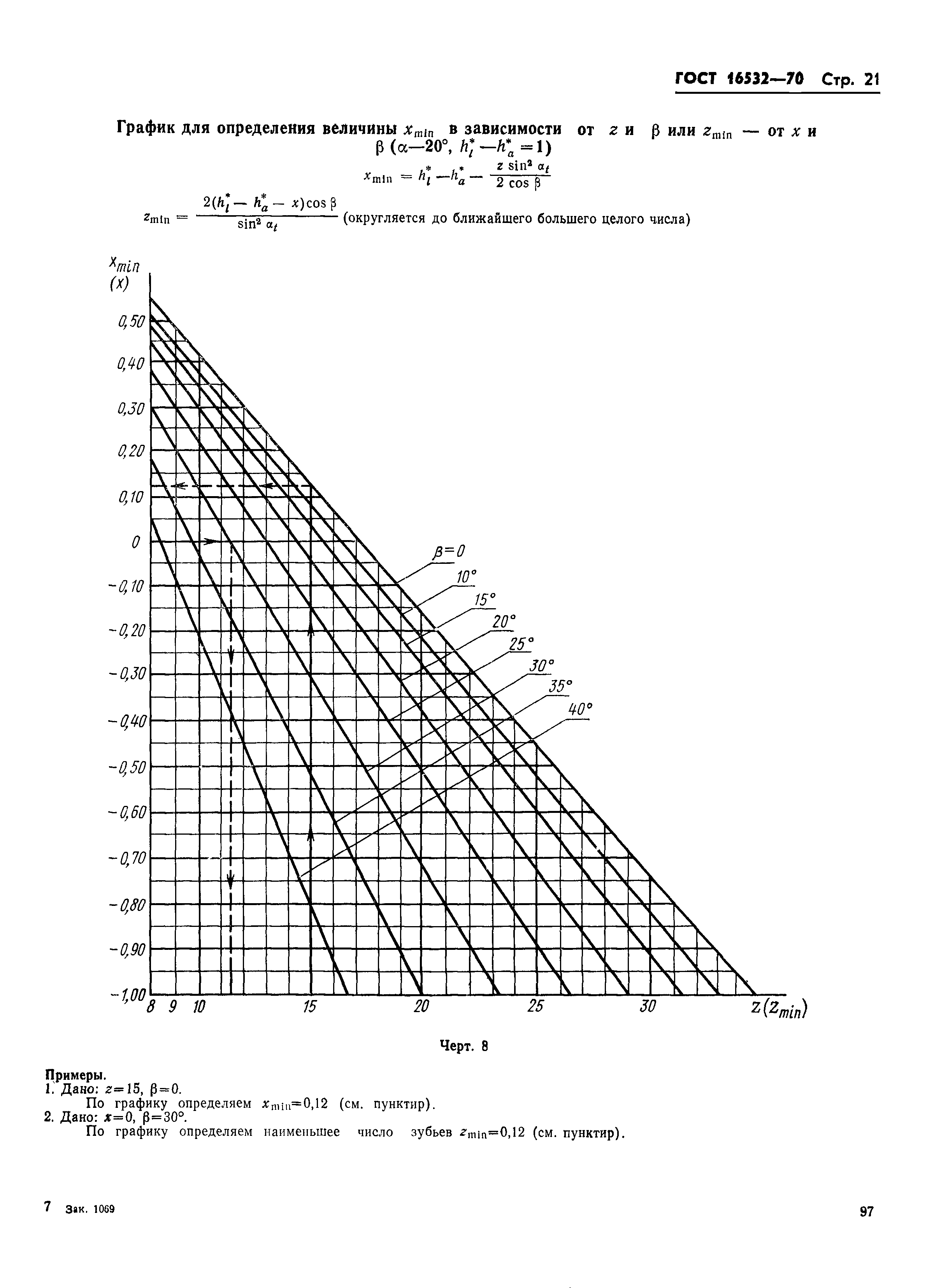

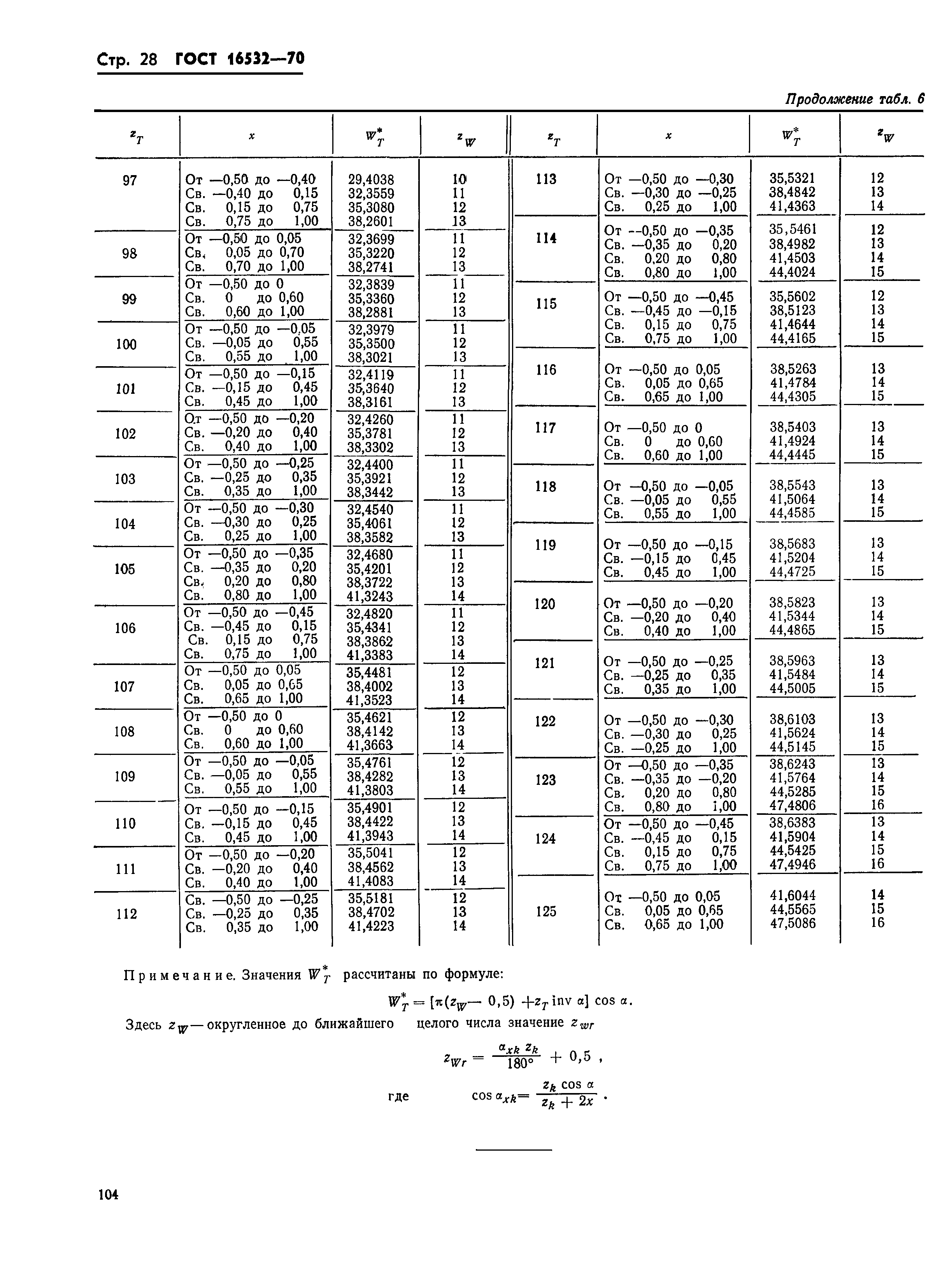

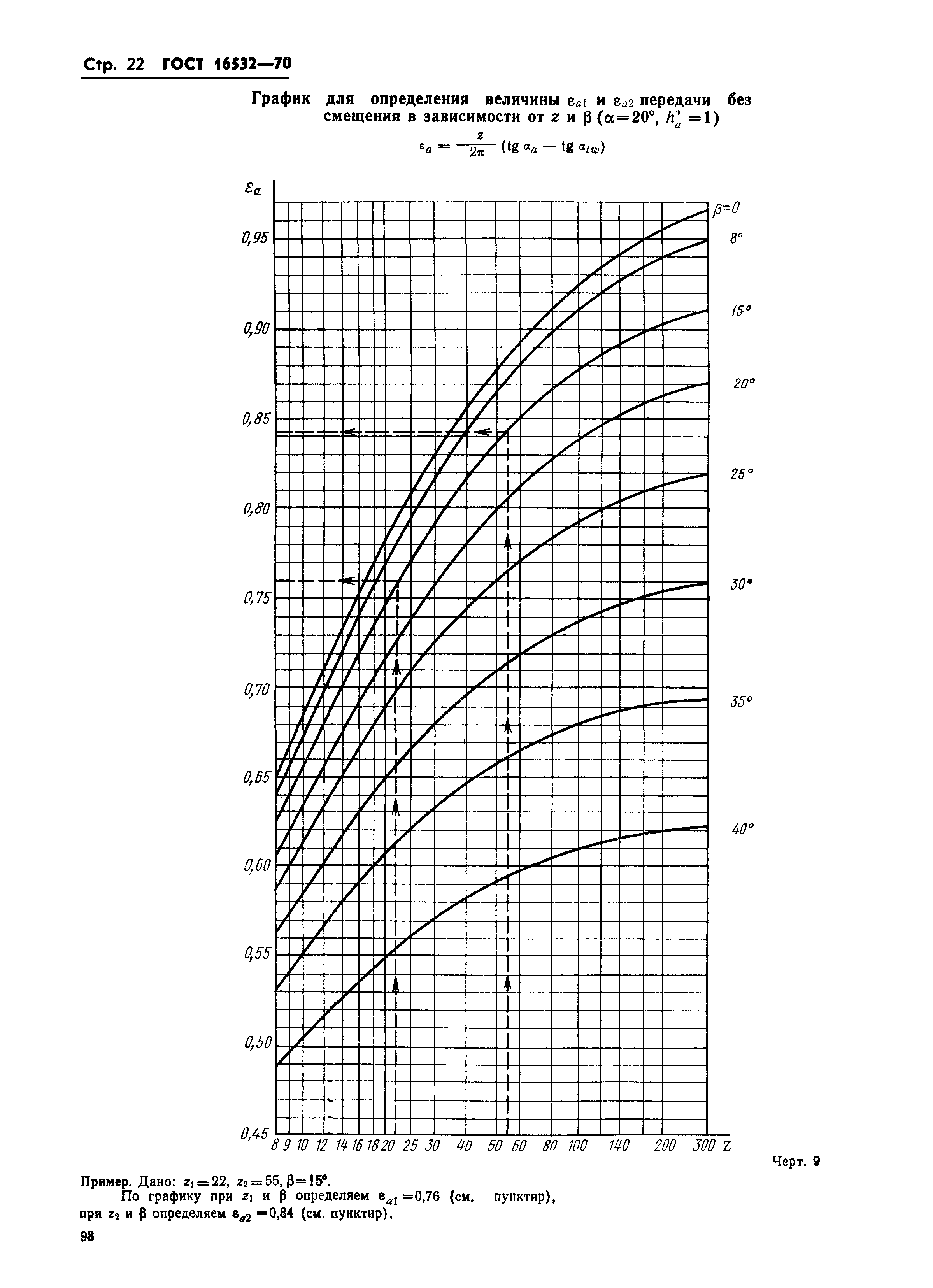

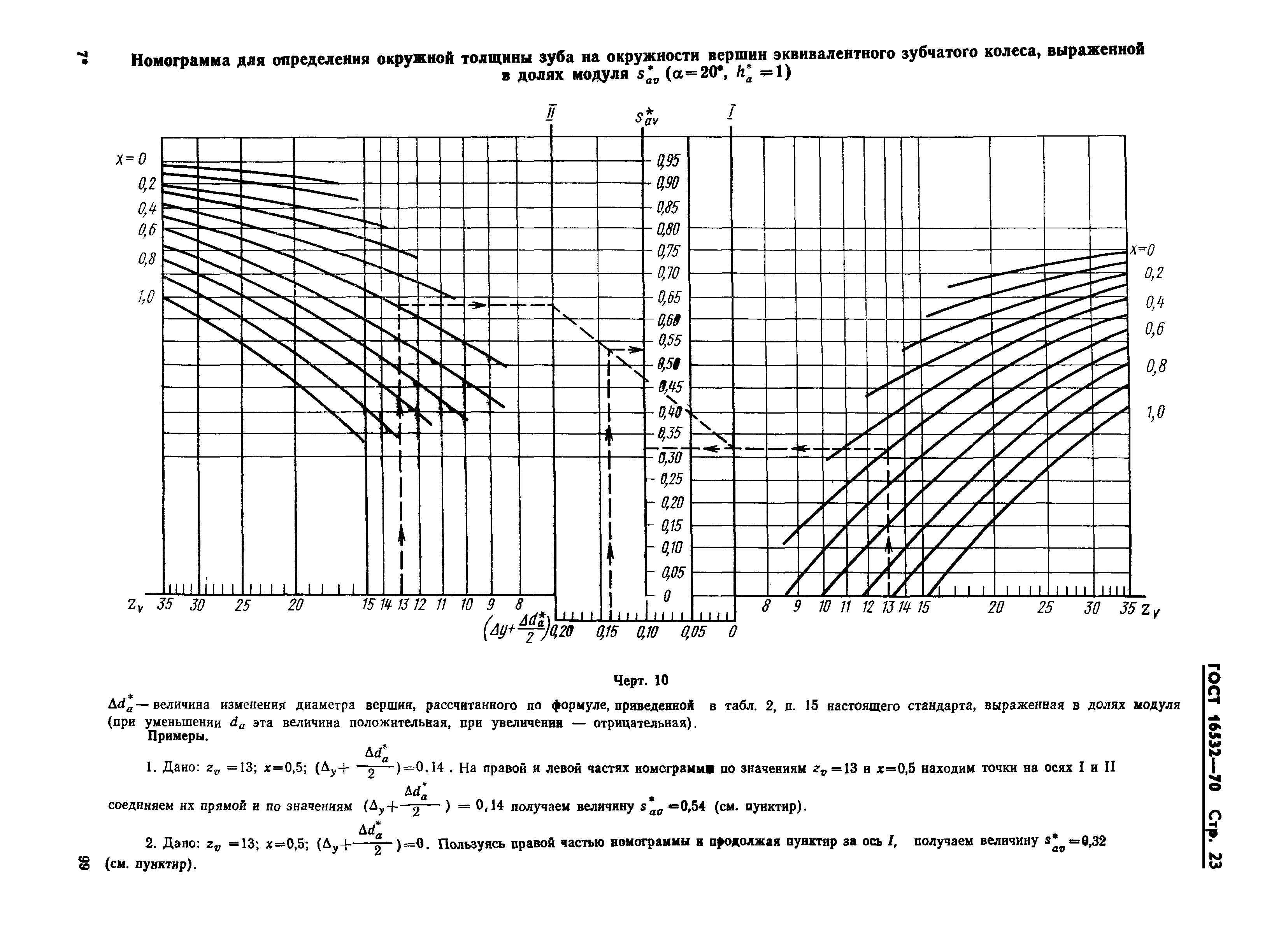

Приложение 2 Выбор коэффициентов смещеия

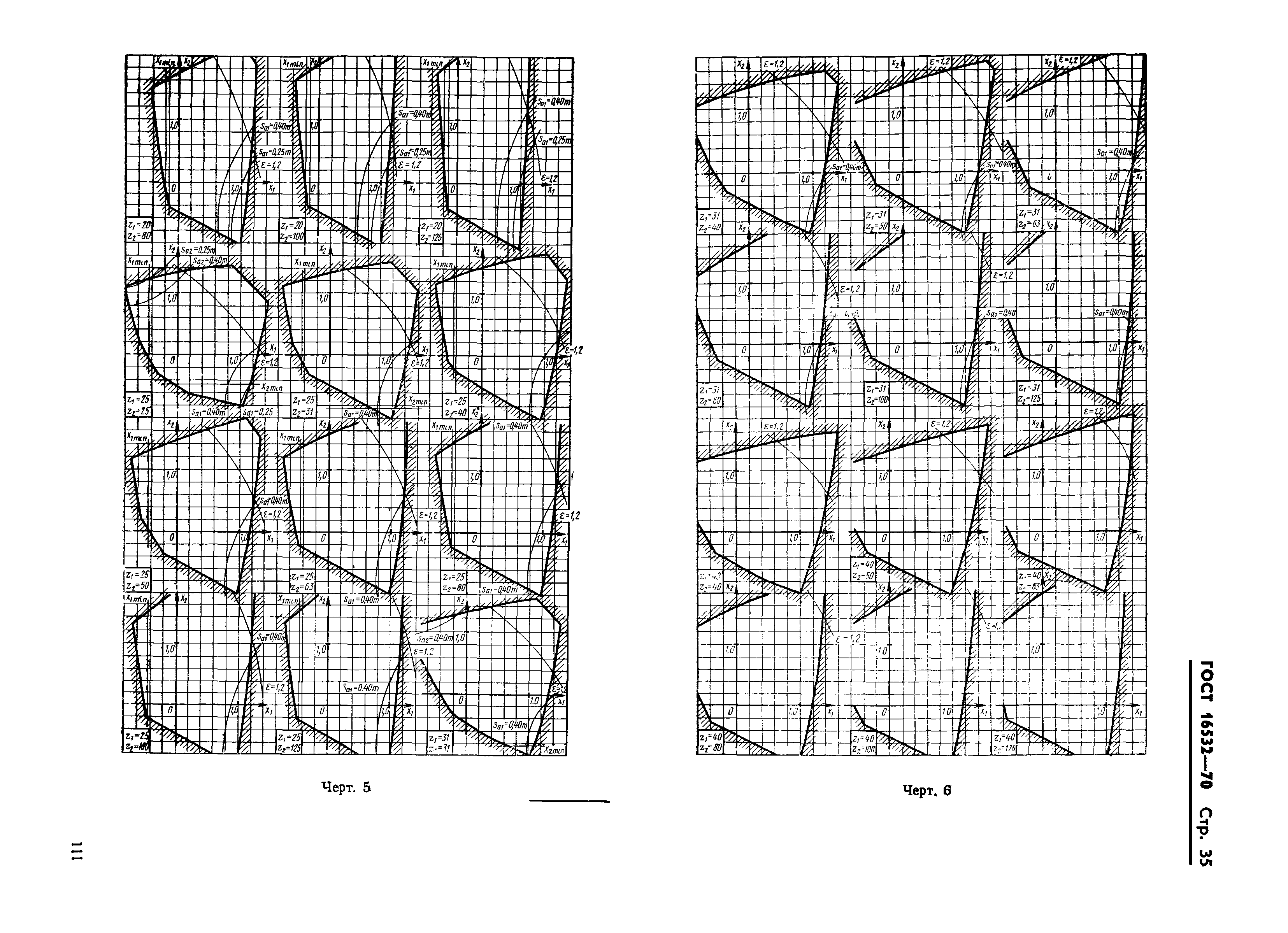

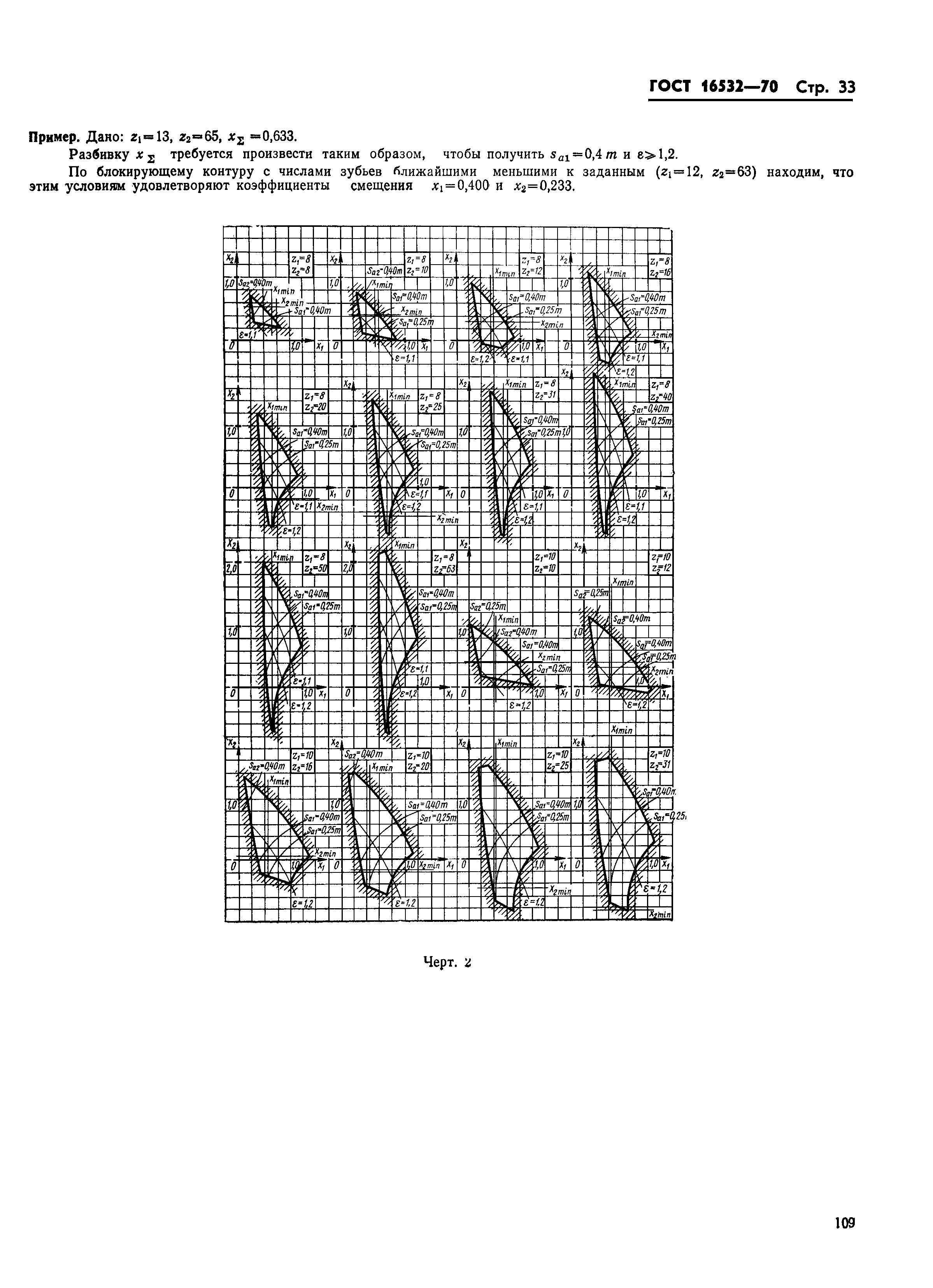

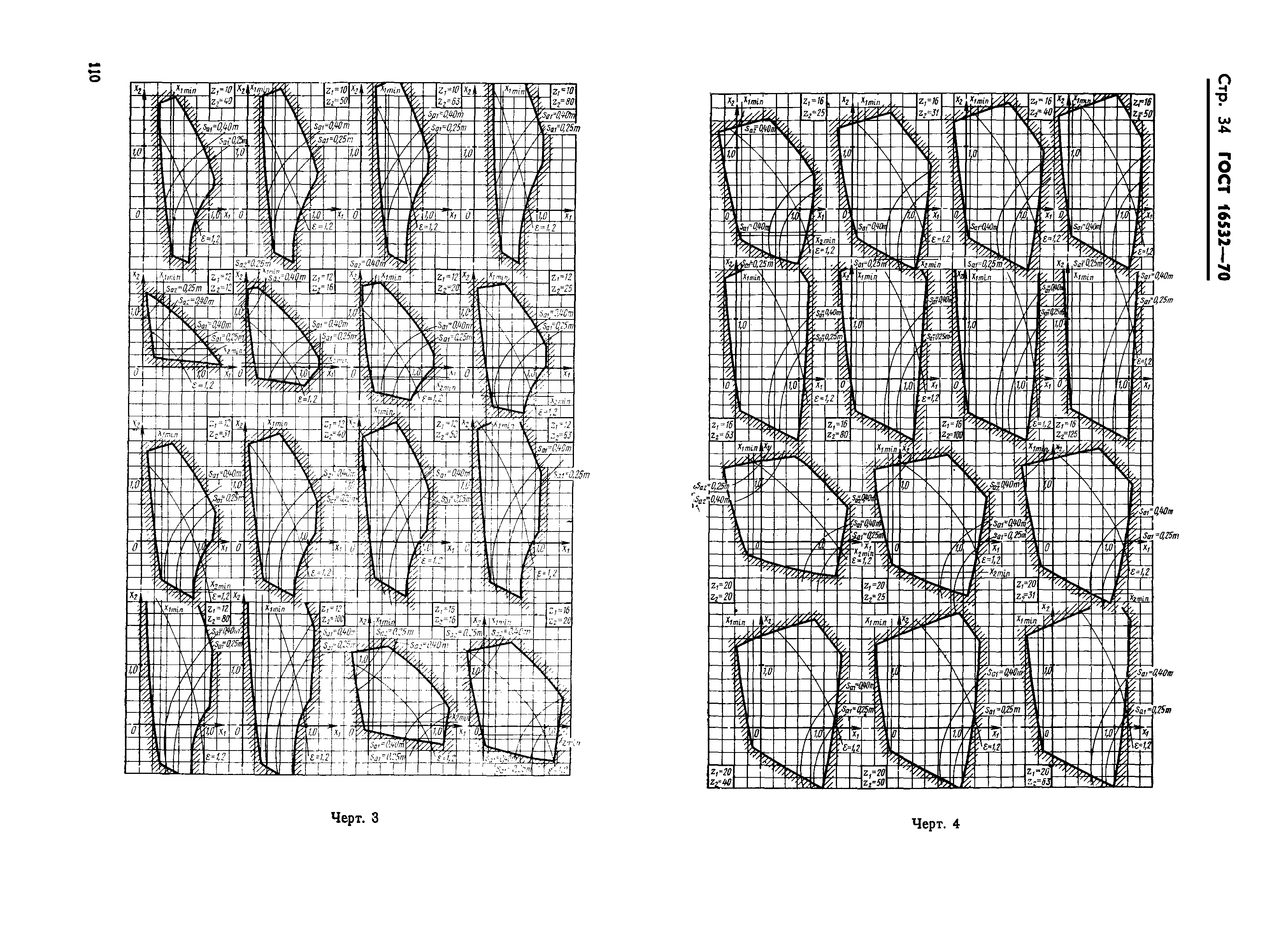

Приложение 3 Блокирующие контуры

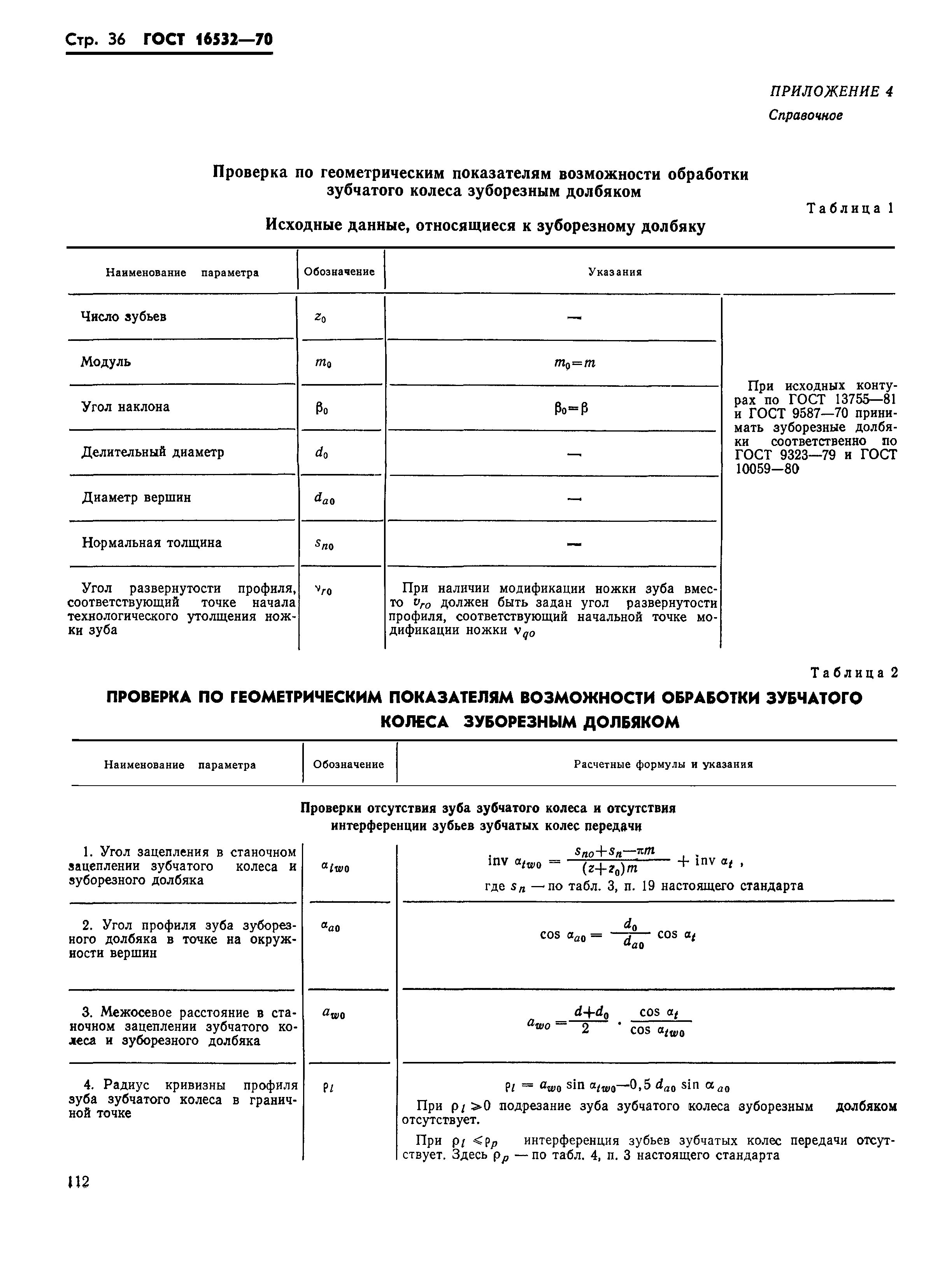

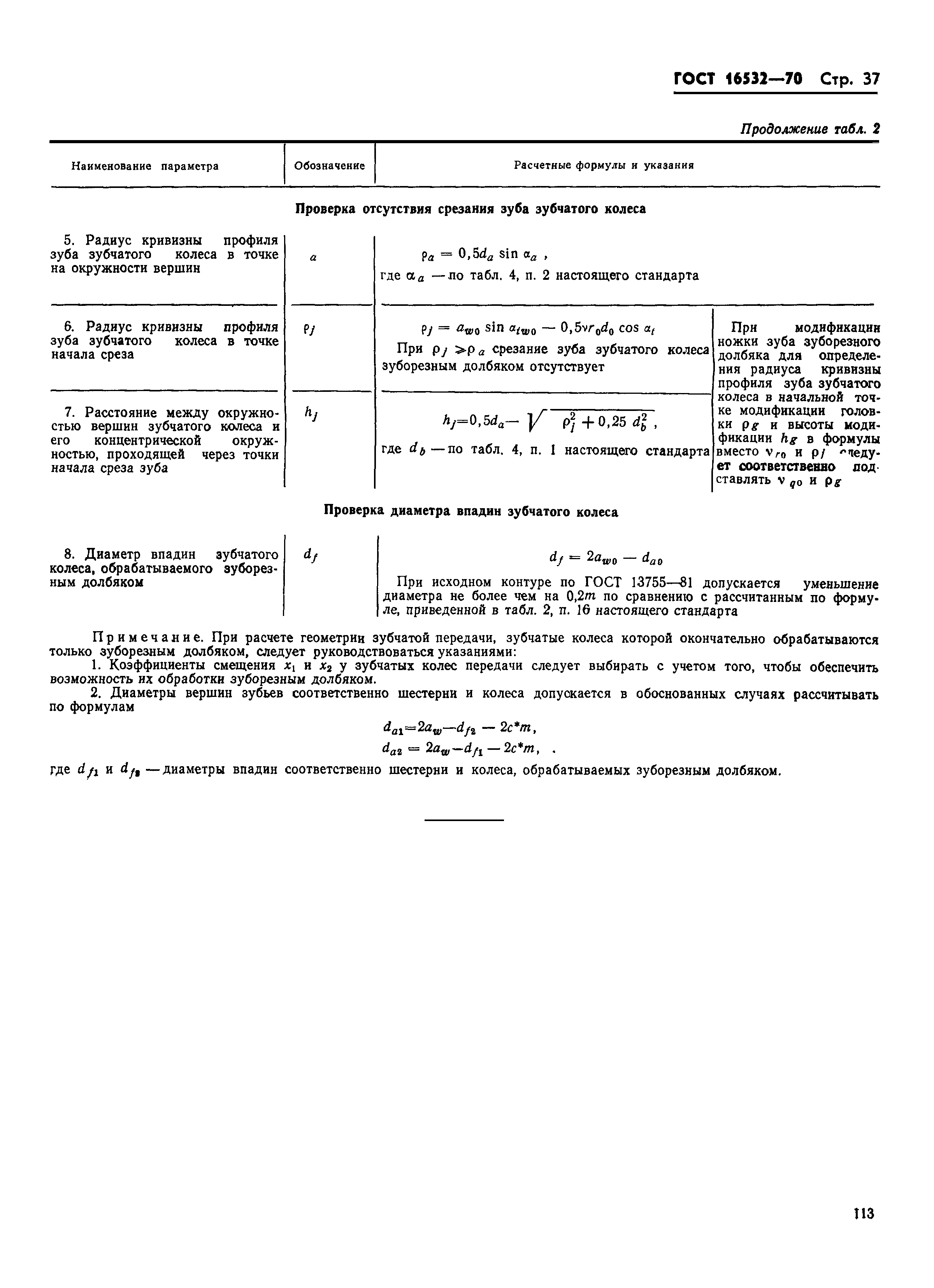

Приложение 4 Проверка по геометрическим показателям возможности обработки зубчатого колеса зуборезным долбяком

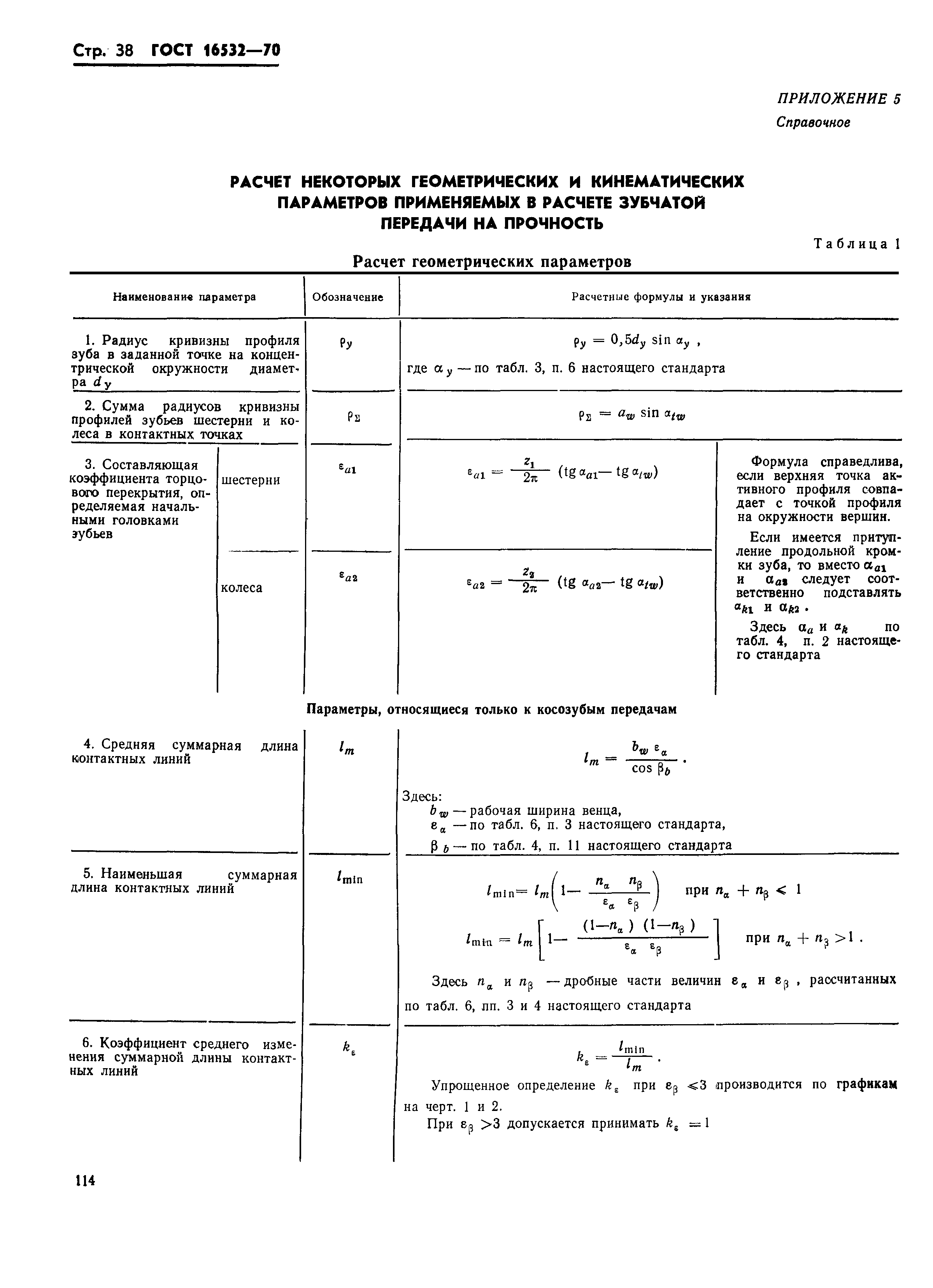

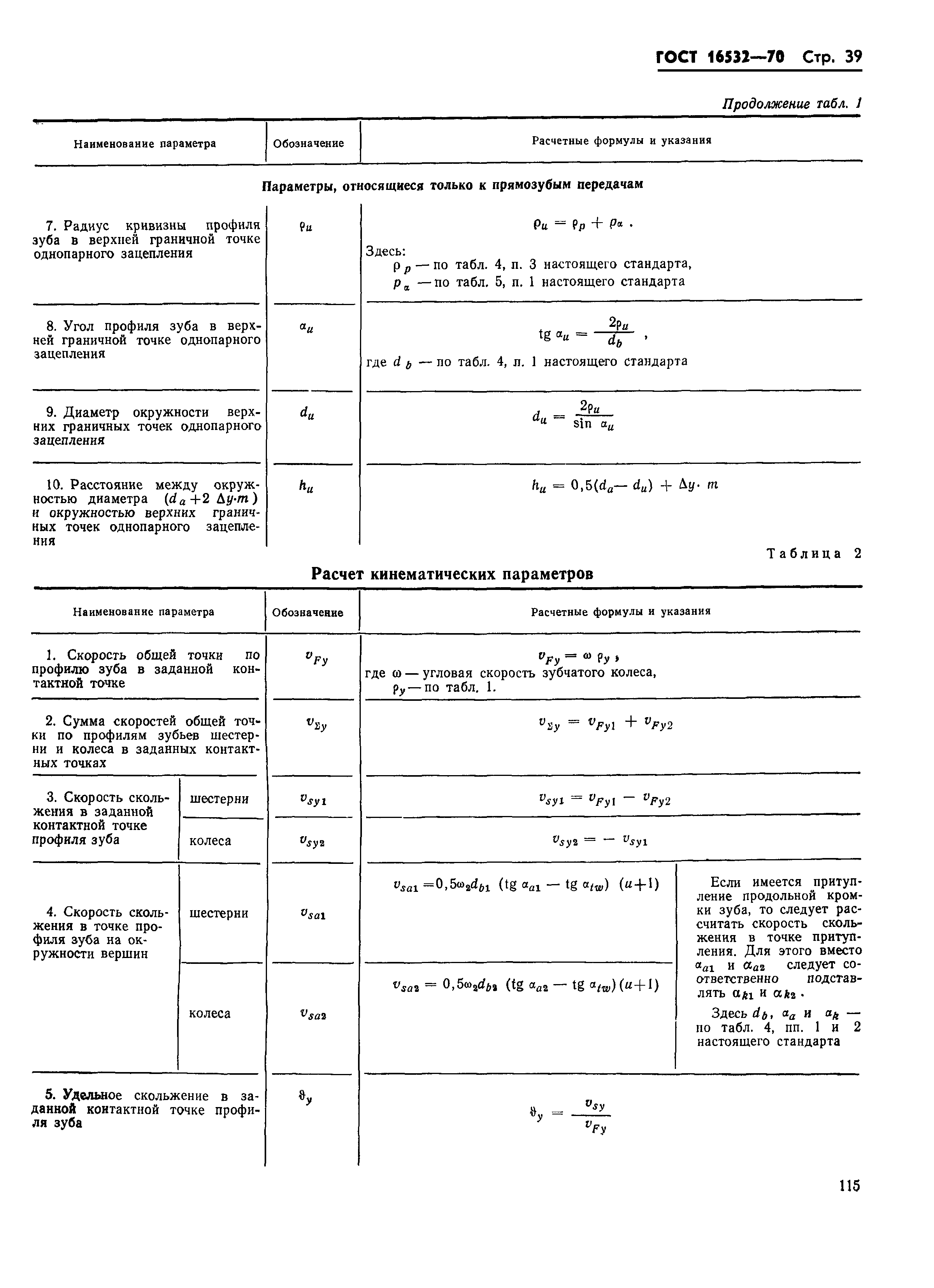

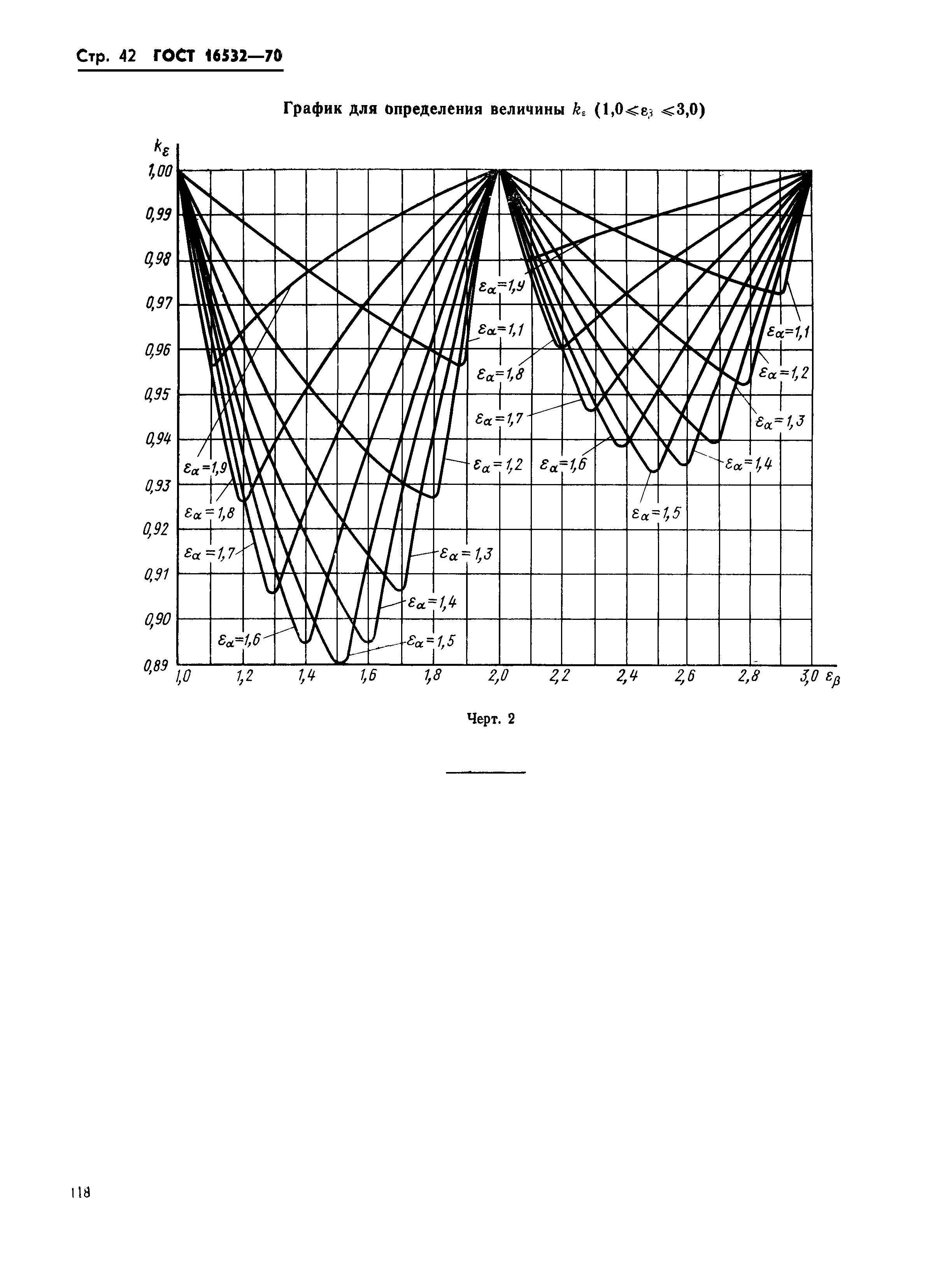

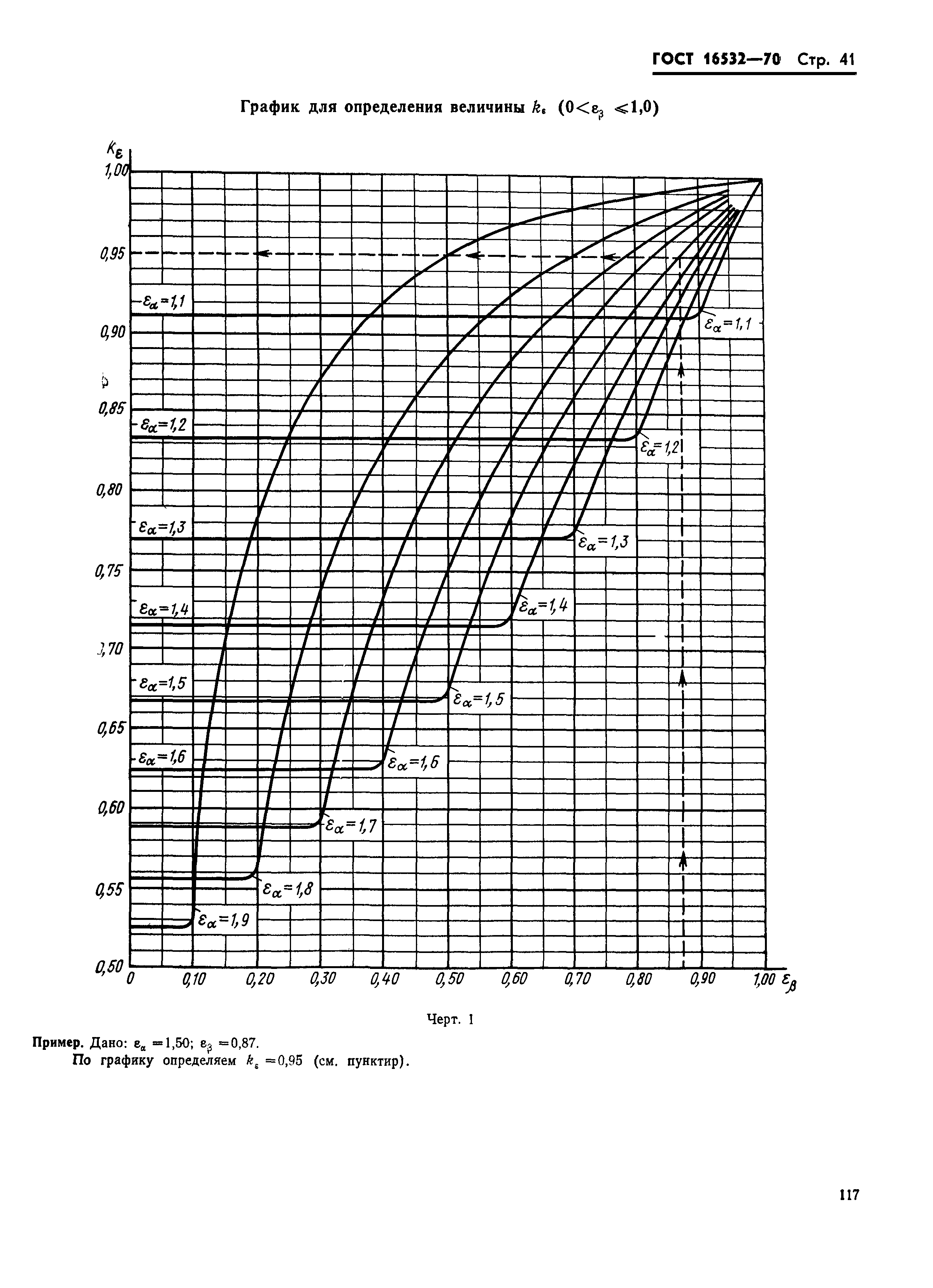

Приложение 5 Расчет некоторых геометрических и кинематических параметров, применяемых в расчете зубчатой передачи на прочность
Утверждён:30.12.1970 Госстандарт СССР (USSR Gosstandart 1848)
Издан: Издательство стандартов (1983 г. )
Расположен в:Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Зубчатые передачи
Заменяет собой:
  • ГОСТ 20183-74 «Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет геометрии на электронных цифровых вычислительных машинах (ЭЦВМ)»
